Оборудование TRENDnet TPL-202E для организации сети через электропроводку


Этот обзор начинает рассмотрение серии устройств для организации сети через имеющуюся силовую электропроводку. Начнем с устройства компании TRENDnet TPL-202E, позволяющего организовать подключение на скорости 85 Мбит/с. Напомню, что при указании скорости оборудования имеется ввиду канальная скорость передачи — это значит, что реальная скорость трафика на которой базируются наши тесты будет существенно ниже.

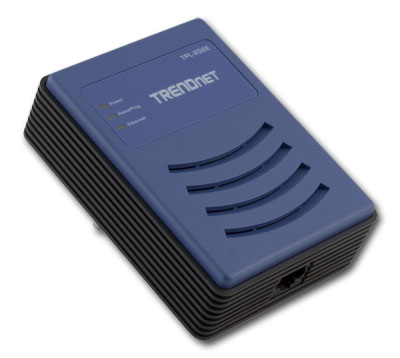

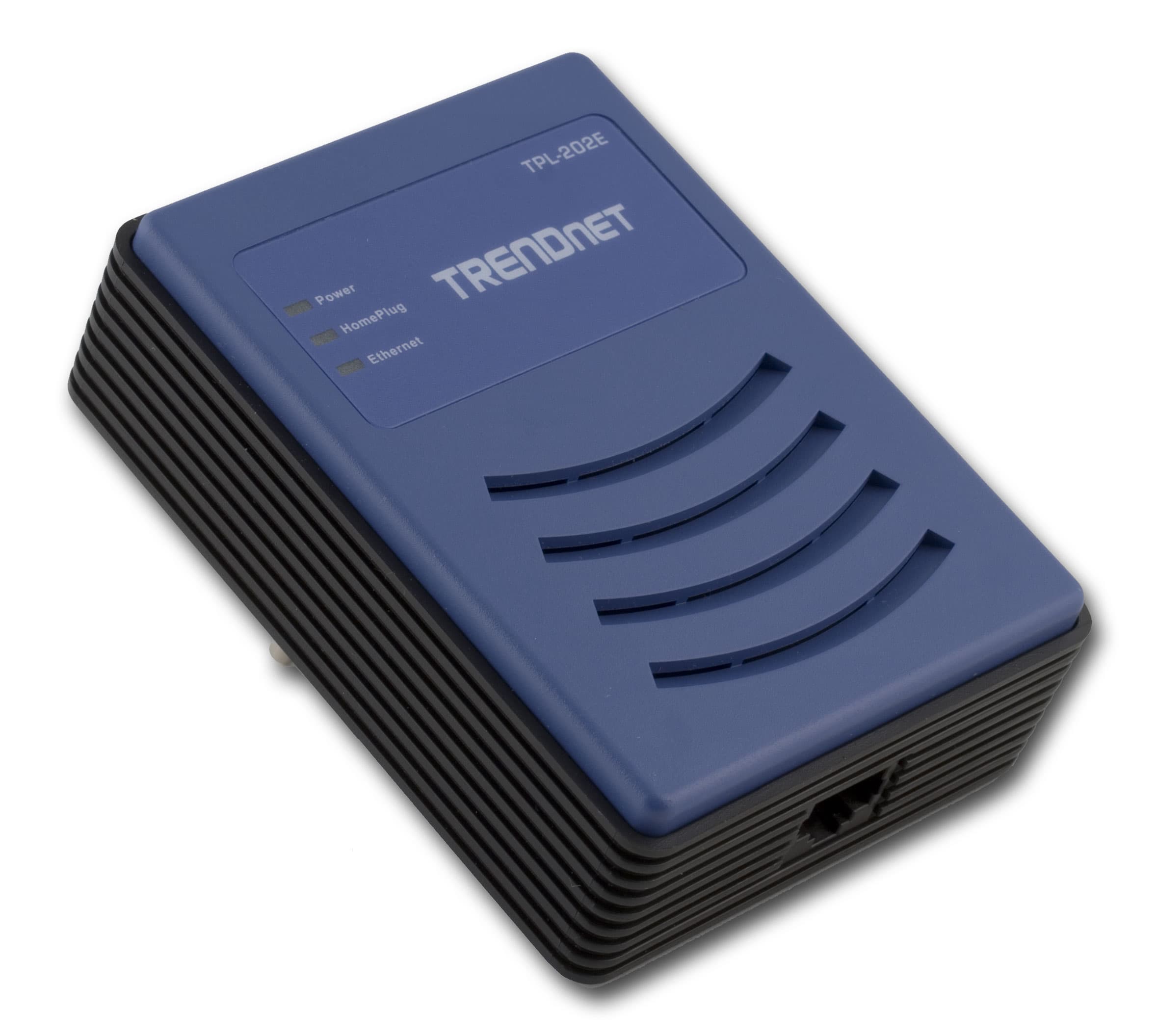

Набор оборудования TRENDnet TPL-202E

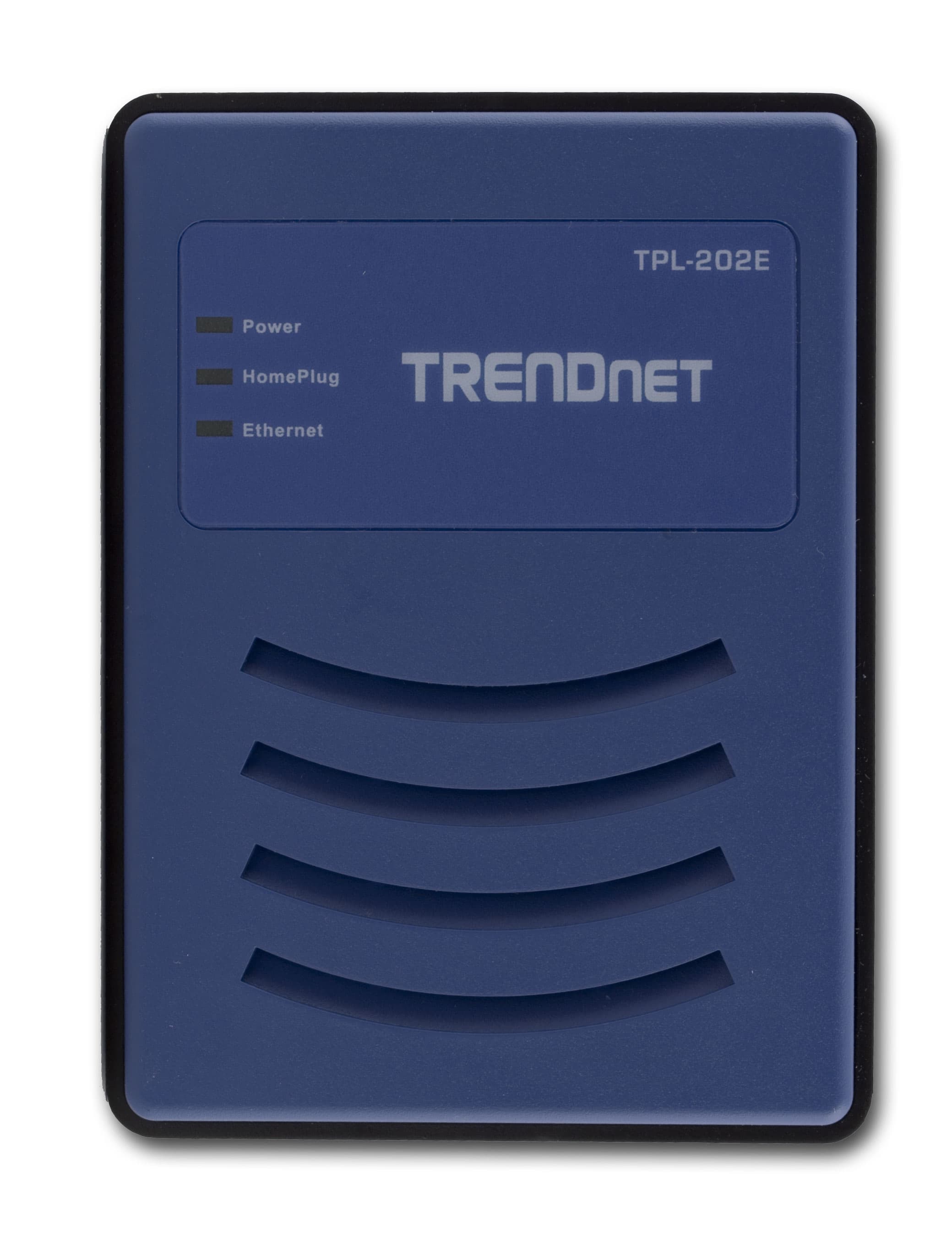

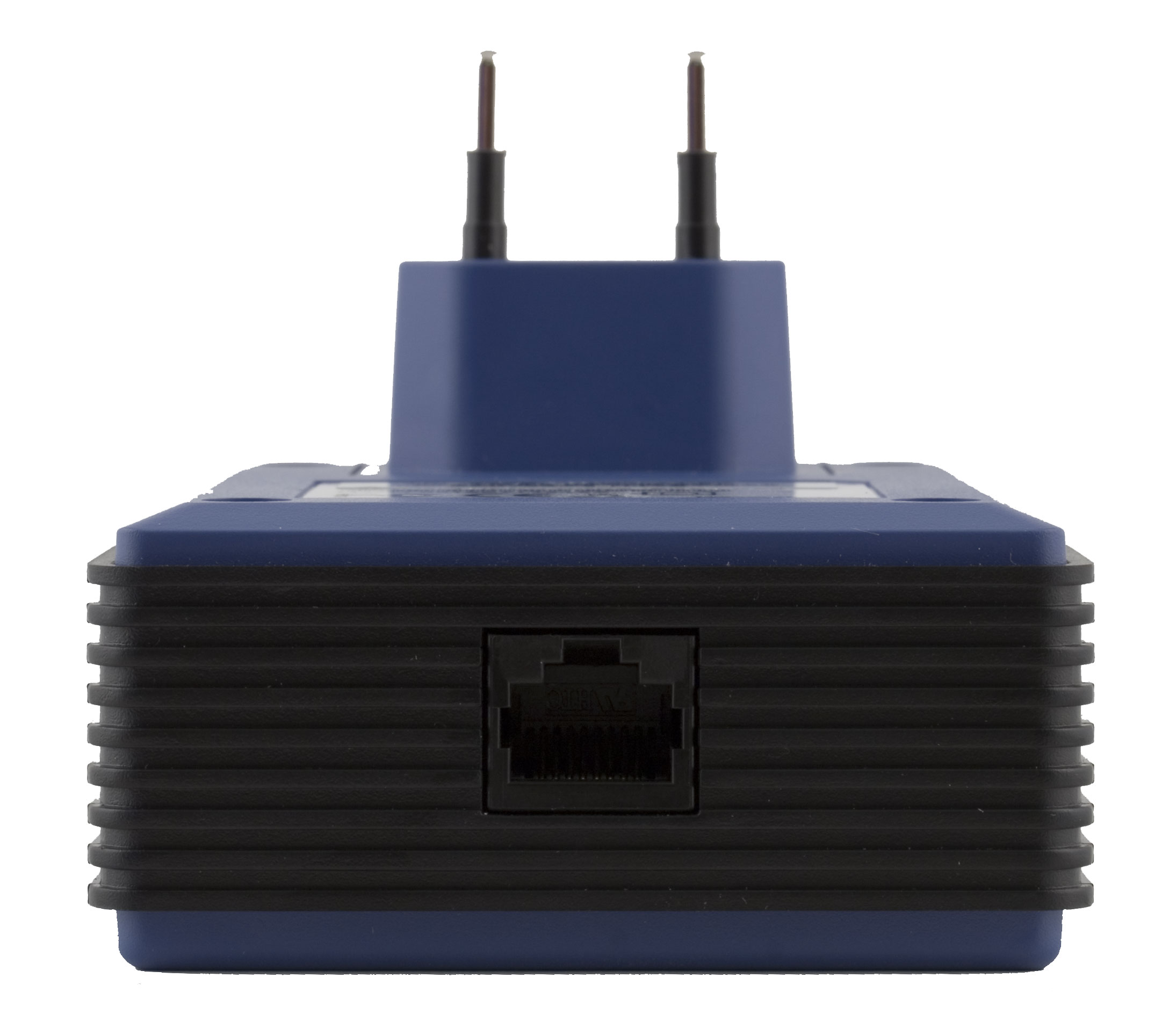

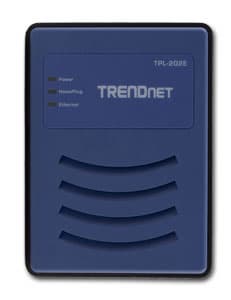

На устройстве расположены:

  • Индикатор питания
  • Индикатор состояния/активности сети через электропроводку
  • Индикатор связи/активности Ethernet соединения
  • Ethernet-порт 10/100 с автоопределением полярности (MDI/MDI-X)

Спецификация:

  • Питание: 100–240 В
  • Потребляемая мощность (макс.): 2.5 Вт
  • Скорость передачи: 85 Мбит/с
  • Используемая полоса частот: 4,5–21 МГц
  • Модуляция: OFDM
  • Безопасность: DES-шифрование (56 бит)
  • Габаритные размеры: 100 × 74 × 35 мм
  • Вес: 140 г

Комплект поставки:

  • 1 × устройство TRENDnet TPL-202E
  • Патчкорд длиной около 2-х метров
  • CD с инструкцией по установке и программным обеспечением (под Windows)
  • Краткая инструкция по установке и настройке на 6-ти языках (в том числе и на русском языке)

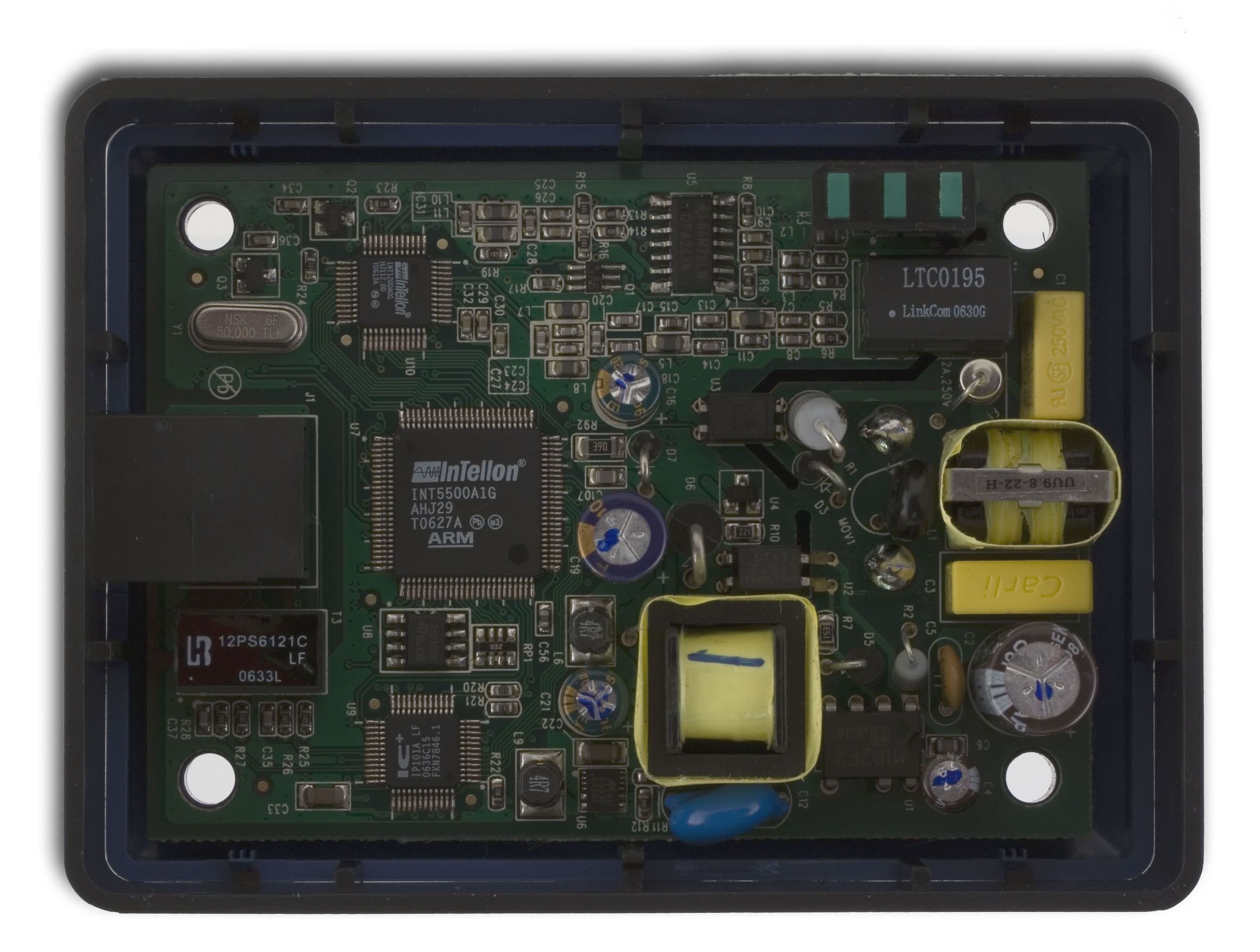

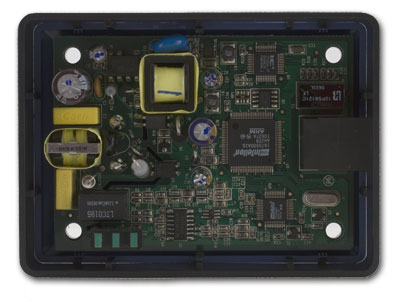

Вид изнутри

Данное оборудования соответствует стандартам HomePlug 1.0 и HomePlug 1.0 Turbo (homeplug.org) и, следовательно, должно быть совместимо с оборудованием других производителей, использующим данные стандарты. Список совместимого зарегистрированного оборудования приводится на сайте homeplug.org

Устройство выполнено на базе микросхемы Intellon INT5500AIG (PDF, 115 Кб): отвечает за передачу сигнала между MII<->PowerLine интерфейсами. Ethernet-интерфейс устройства выполнен на базе микросхемы IC+ IP101A.

Как и все PowerLine оборудование, данное устройство не предъявляет каких-то особых требований к системе пользователя, однако утилита настройки данного оборудования работает только в ОС семейства MS Windows. Настройка осуществляется единоразово, ОС Windows требуется только для первоначальной настройки и добавления новых устройств к уже существующей сети.

Настройка оборудования

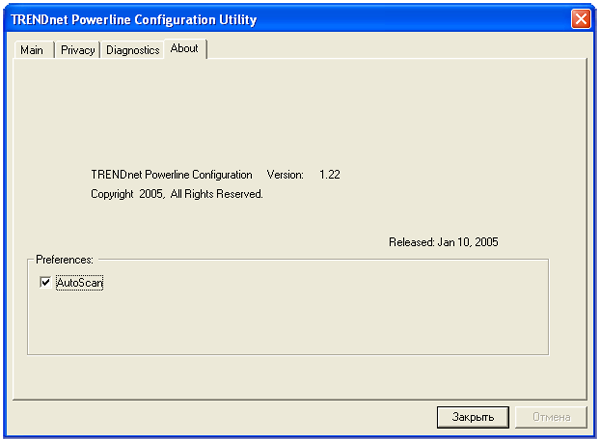

CD-диск, идущий в комплекте с устройством содержит документацию и утилиту настройки сети для PowerLine оборудования. Скриншоты данной утилиты представлены ниже.

Судя по увиденному, утилита настройки практически полностью аналогична утилите настройки других HomePlug-устройств (например LevelOne PLI-2020)… следовательно и описание такое же — в данном пункте оно просто повторяется.

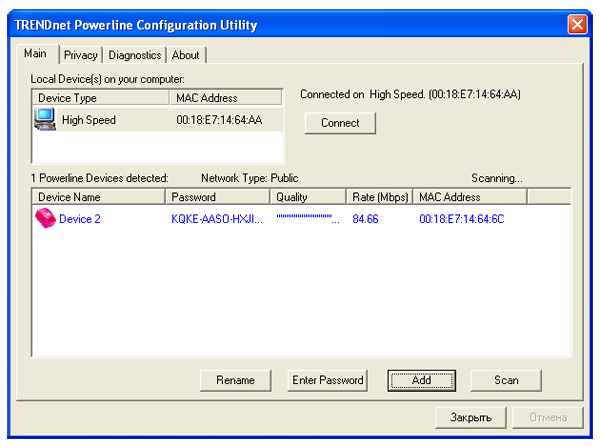

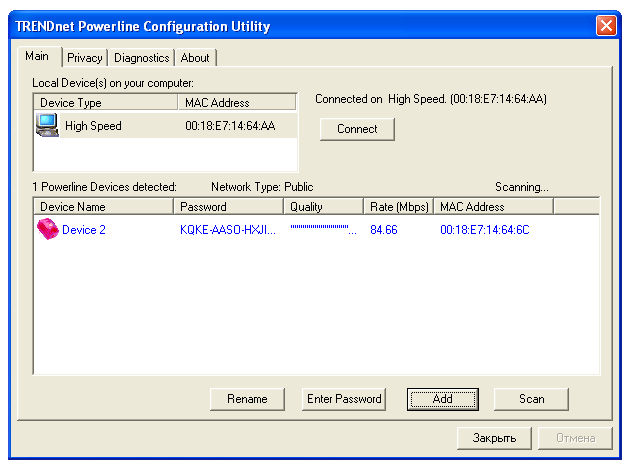

Здесь отображаются текущие устройства, обнаруженные в нашей HomePlug-сети. В верхнем окошке отображается устройство непосредственное подключенное к данному компьютеру. В нижнем — устройства доступные по электропроводке — здесь отображаются только те устройства, с которыми у нас настроена связь. Если связь не настроена, то такое устройство нужно добавить (кнопка Add) к нашей сети. Для добавления устройства необходимо знать пароль данного устройства, который напечатан на наклейке снизу устройства. Кнопка "Enter Password" используется в том случае, если устройства уже объединены в одну сеть, но при этом пароль еще не вводился — это может произойти если сеть настраивалась с одного компьютера, а потом потребовалось внести изменения в настройки с другого компьютера.

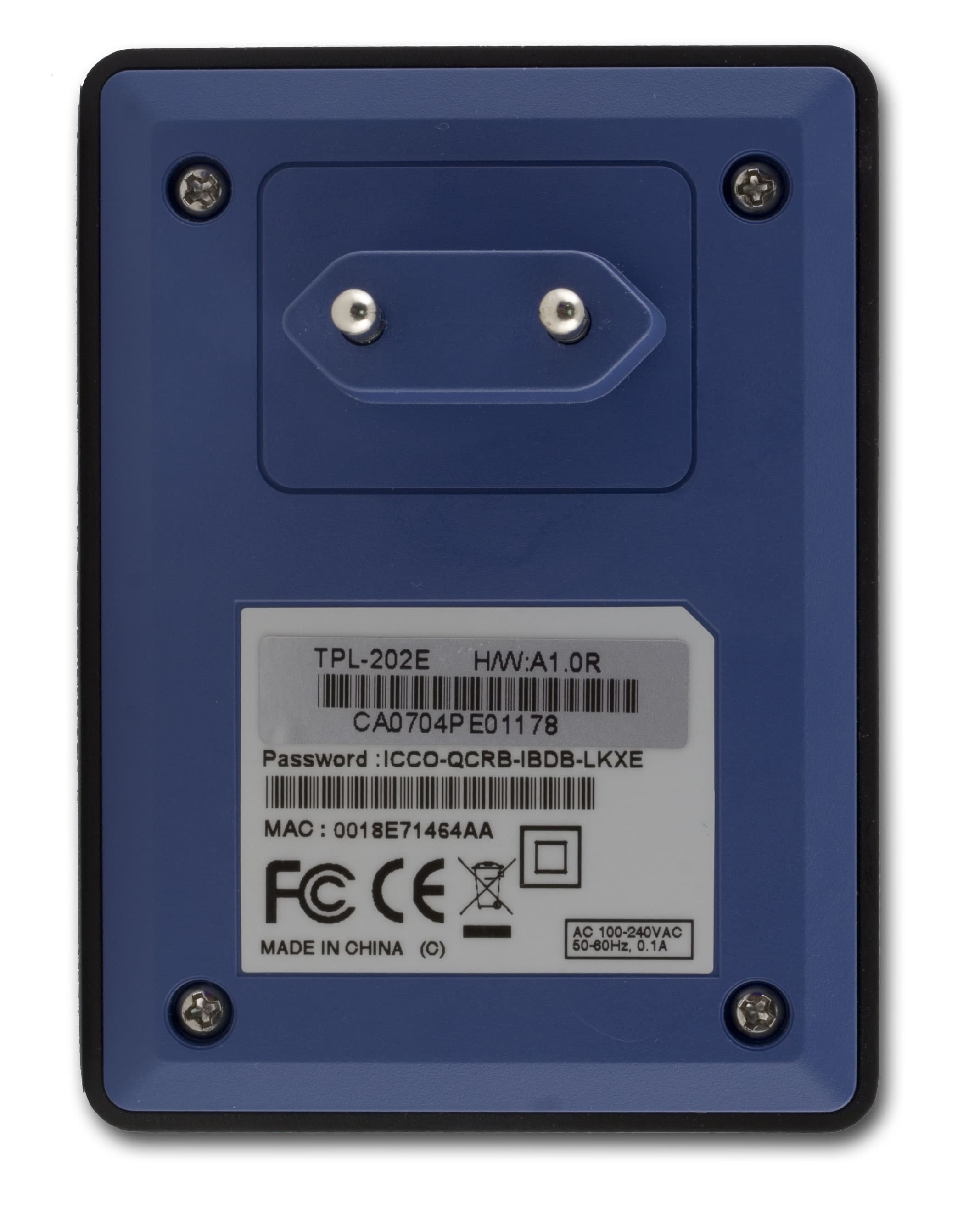

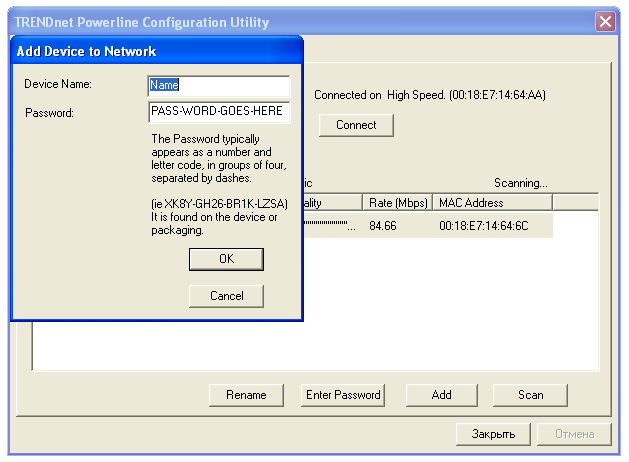

Без пароля устройства можно настроить только то устройство, которое непосредственно подключено к компьютеру. Для настройки остальных устройств подключенных через электросеть потребуется сначала ввести пароль (для каждого из устройств), расположенный на нижней стороне HomePlug адаптера, Параллельно можно опционально задать название устройства (для удобства запоминания каким устройством мы управляем).

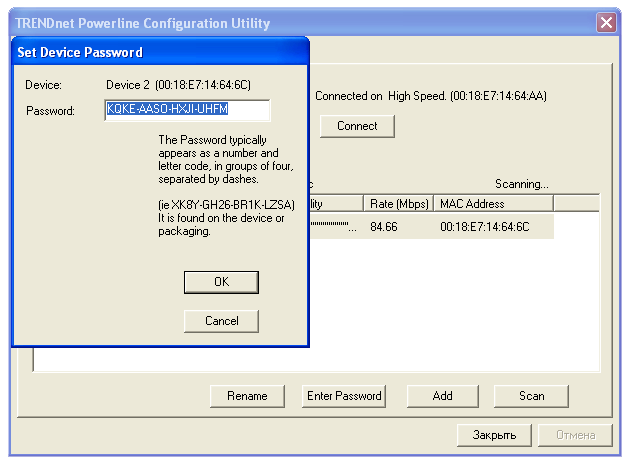

Здесь мы вводим пароль для уже найденного в нашей "электросети" устройства. Данный пароль вводится только для возможности управления устройством.

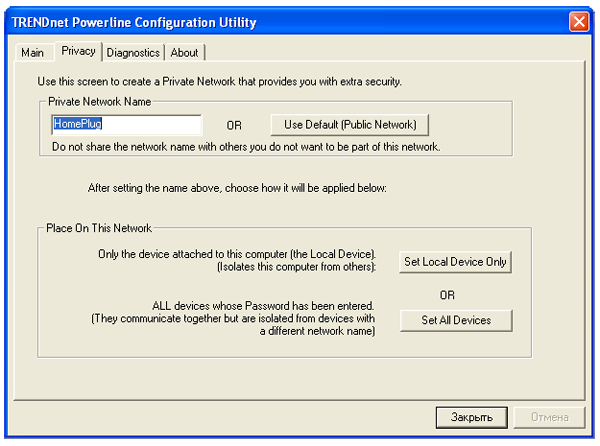

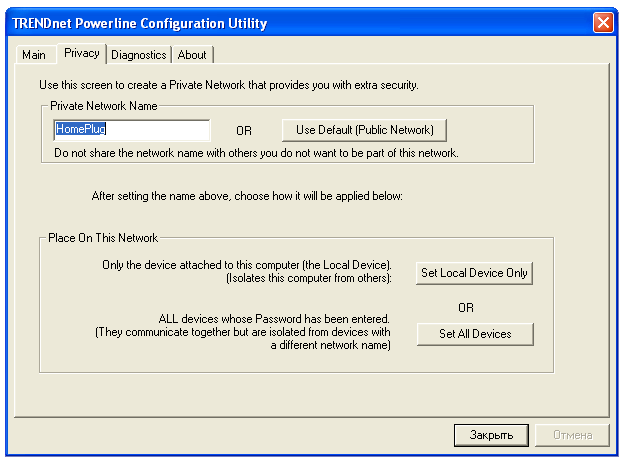

После этого можно произвести настройку ключа шифрования (по умолчанию используется ключ "HomePlug" без кавычек). Задать ключ шифрования можно либо только для локального устройства (непосредственно подключенного к компьютеру) либо сразу для всех устройств из списка. Устройства имеют связь друг с другом только при одинаковом названии сети (Private Network Name) — это же название служит своеобразным ключом для шифрования передаваемых данных.

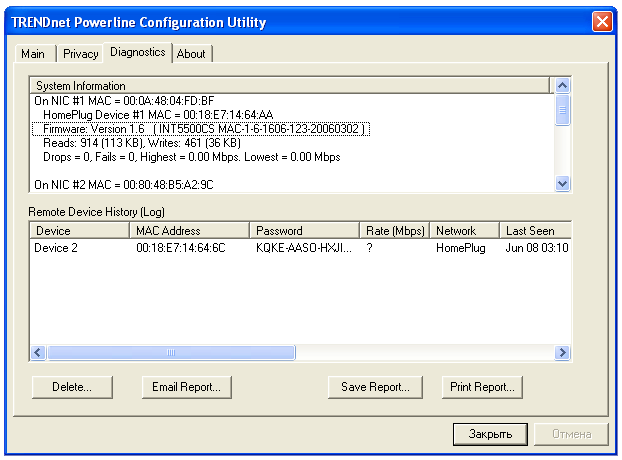

Здесь отображается статистика сетевых HomePlug-адаптеров.

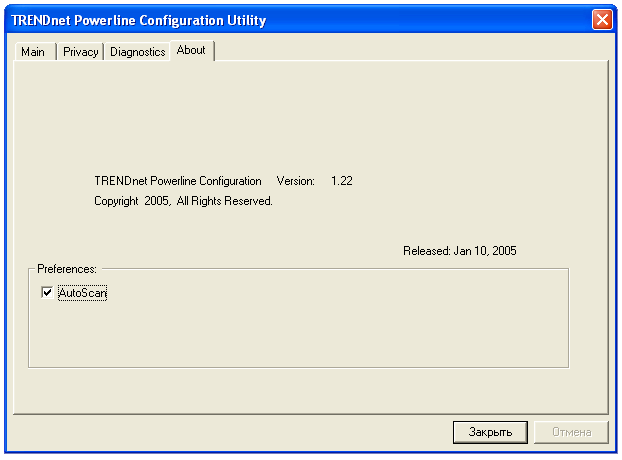

Настройка данного типа устройств всегда поражала своей простотой — никаких лишних манипуляций. Единственное, что "угнетает" в HomePlug-оборудовании — использование 56-битного DES-шифрования, которое на текущий момент считается недостаточно криптостойким. Также можно заметить, что данная утилита "вышла в свет" аж в январе 2005 года… хотя данное оборудование TRENDnet стало поставляться на российский рынок совсем недавно.

Тестирование производительности

Тестирование производительности производилось при использовании 2-х или 3-х PowerLine-адаптеров. Проводились тесты подключенных в соседние розетки 2-х и 3-х адаптеров, а также тесты 2-х адаптеров с добавлением различного "сопротивления" между ними. Под сопротивлением понималась различная длина проводов между подключенными устройствами, причем провода были как медные (одножильные и многожильные) так и алюминиевые (одножильные) в различных комбинациях (можно сказать, что мой дом стал полем для экспериментов), а также подключенные в различной последовательности удлинители.

Тестирование производительности между 2-мя подключенными рядом HomePlug-устройствами: Тестирование проводилось с помощью Chariot NetIQ. устройства были подключены в соседние розетки.

Максимальная скорость: 30,89 Мбит/с — очень хороший показатель. Единственное неудобство, которое возникает при подключении 2-х устройств рядом — их габаритные размеры — в соседние гнезда удлинителя воткнуть данные устройства не представляется возможным.

Тестирование производительности между 3-мя подключенными рядом HomePlug-устройствами, трафик гоняется по кругу (от 1-го ко 2-му, от 2-го к 3-му и от 3-го к 1-му): Тестирование проводилось с помощью Chariot NetIQ. устройства были подключены в соседние розетки.

Суммарная скорость: 24,54 Мбит/с. Видно, что скорость отличается в зависимости от того между какими устройствами идет трафик — скорость трафика отличается при отличии конфигурации силовой проводки.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через 15–20 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 15–20 метров.

Максимальная скорость: 18,61 Мбит/с. В полудуплексном режиме скорости трафика несколько разнятся — получается "сопротивление" передачи сигнала может отличаться в зависимости от направления сигнала.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через 25–30 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 25-30 метров.

Максимальная скорость: 13,46 Мбит/с.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через 40–50 метров электропроводки: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных, так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла примерно 40–50 метров.

Максимальная скорость: 12,97 Мбит/с. Скорости распределяются между потоками достаточно равномерно.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через 2 автоматических выключателя, примерная длина электропроводки между устройствами составляет около 60 метров: Тестирование проводилось с помощью Chariot NetIQ. Устройства были включены в электросеть, состоящую как из медных так и алюминиевых участков. Общая длина электрической сети между подключенными устройствами составляла около 60 метров, фазовые провода каждой розетки проходят через автоматические выключатели и замыкаются на общей шине.

Максимальная скорость: 13,53 Мбит/с.

Тестирование производительности между 2-мя HomePlug-устройствами, подключенными через сетевой фильтр: Тестирование проводилось с помощью Chariot NetIQ. Одно устройство было включено в розетку сетевого фильтра, а второе — в тот же удлинитель, в который включен сам сетевой фильтр. Общая длина электрической сети между подключенными устройствами составляла примерно 4 метра, однако сетевой фильтр значительно уменьшает "паразитные" частотные сигналы (в данном случае сигнал, посылаемый нашими PowerLine HomePlug-адаптерами как раз попадает в разряд паразитных). Посмотрим что из этого получится

Максимальная скорость: 1,042 Мбит/с — можно сказать, что устройство работает "на пределе". Немного увеличив длину электропроводки, мы теряем связь полностью. Как видно сетевой фильтр хорошо выполняет свои функции "убивая" сигнал HomePlug-устройств. В пунктах, где не указан результат — Chariot не смог выполнить тест до конца.

Доступность

Средняя розничная цена на рассматриваемое в статье оборудование в московской рознице на последний момент: Н/Д(0)

На момент написания данного обзора, рассматриваемое оборудование поставлялось по цене ~$67 за устройство — это является нормальным показателем для этого типа устройств.

Выводы

Данное устройство хорошо подходит для организации сети в пределах одной комнаты\офиса или квартиры. Характерной чертой такого рода устройств является простота установки и настройки, характерным недостатком — габариты устройства — все такие устройства, попадавшие к нам на тестирование, имеют габариты не позволяющие воткнуть 2 устройства в соседние гнезда удлинителя или розетки, стоящие рядом друг с другом… также может возникнуть проблема подключения обычных вилок в соседнее с данным устройством гнездо.

Данное устройство показало хорошие результаты для подобного рода устройств, что не удивительно — многие производители HomePlug адаптеров построены на базе одних и тех же микросхем. Данное устройство первое, которое нам удалось вскрыть без "смертельных" последствий для товарных качеств устройства.

Плюсы:

  • Простота установки
  • Простота настройки
  • Невысокая стоимость
  • Легкость устройства (малый вес)

Минусы:

  • Габариты устройства не позволяют воткнуть 2 PowerLine HomePlug-адаптера в соседние гнезда на удлинителе, также могут возникнуть проблемы при подключении других устройств в соседние гнезда на удлинителе



Оборудование предоставлено российским представительством компании TRENDnet






Дополнительно
