Содержание:
- Общее описание
- Спецификация
- Настройки устройства
- Тестирование производительности беспроводного сегмента
- Тестирование производительности проводного сегмента
- Тестирование безопасности
- Доступность
- Первые выводы
- IPSec VPN-сервер
- PPTP VPN-сервер
- L2TP VPN-сервер
- Шейпинг трафика
- Выводы

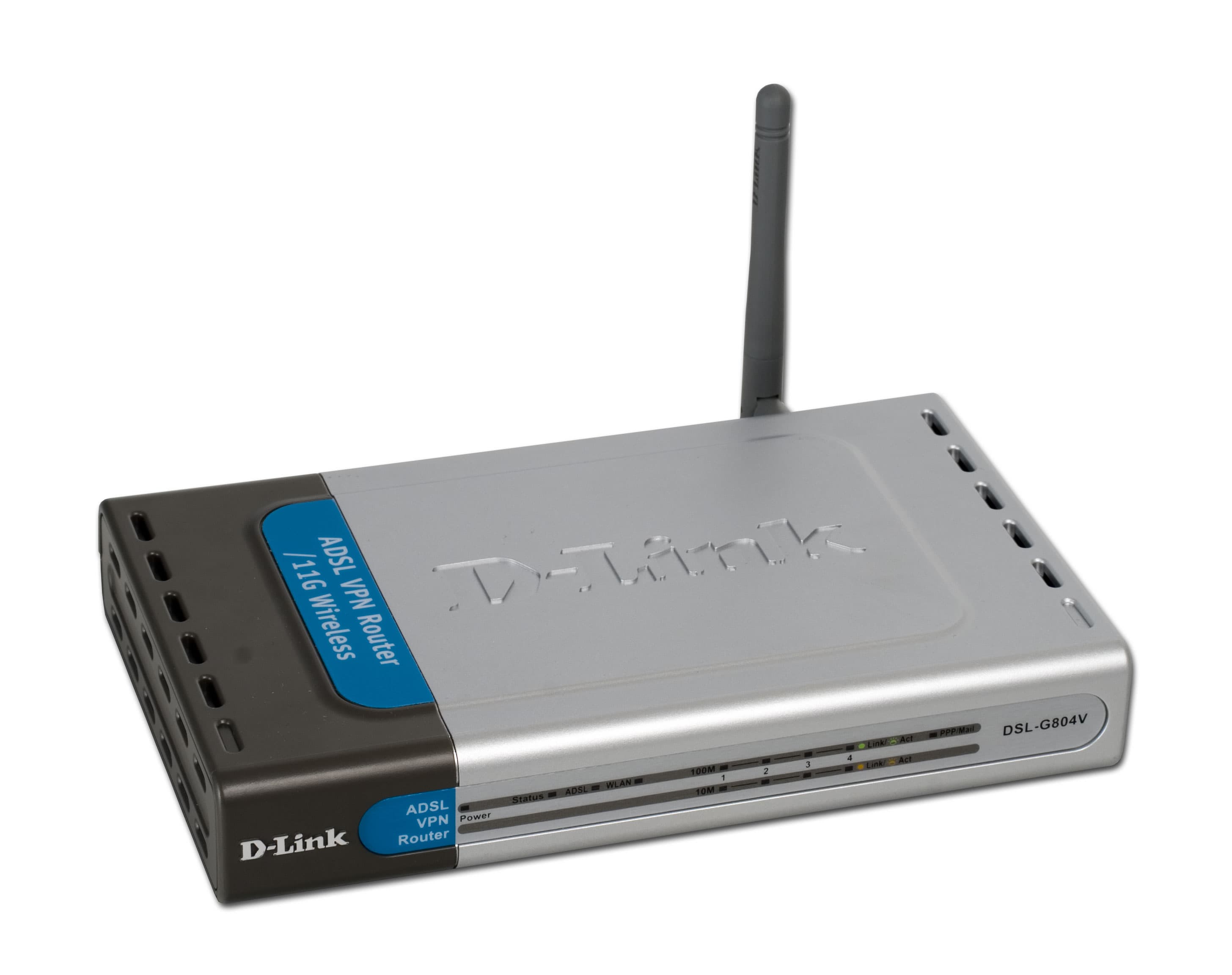

Функциональные возможности устройства: маршрутизатор ADSL2/2+, беспроводная точка доступа IEEE 802.11g, IPSec, PPTP и L2TP VPN-сервер, 4-портовый коммутатор 10/100.

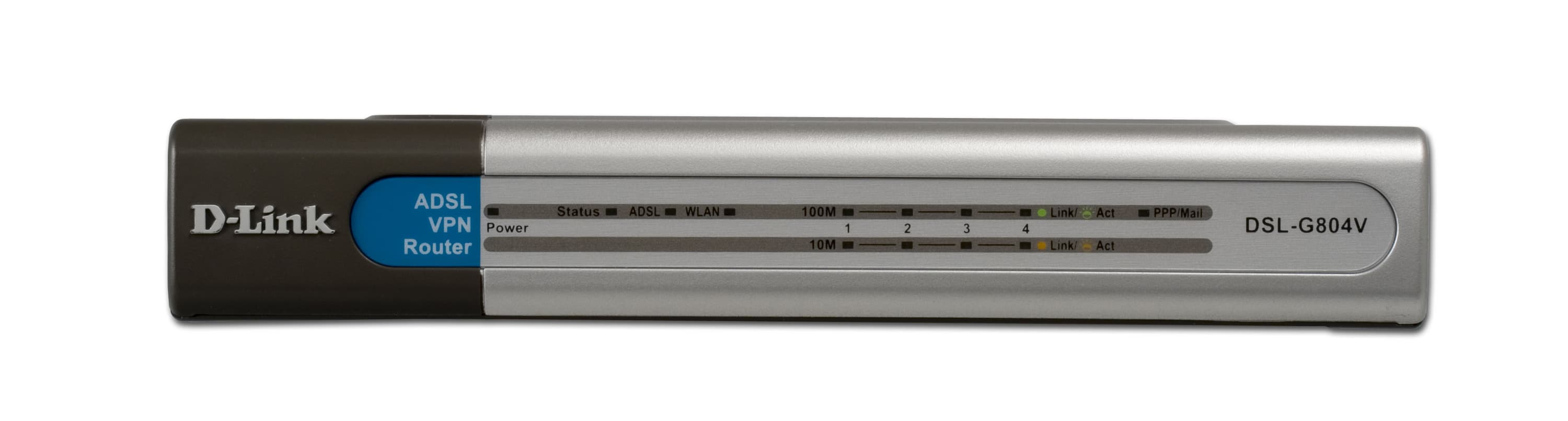

На устройстве расположены следующие индикаторы (слева направо):
- Индикатор питания
- Индикатор статуса
- Индикатор состояния ADSL-соединения
- Индикатор активности беспроводного соединения
- по 2 индикатора активности на каждом из четырех LAN-портов (один — при связи на скорости 10 Мбит/с, второй — на 100 Мбит/с)
- Индикатор активности PPP-соединения наличия почты

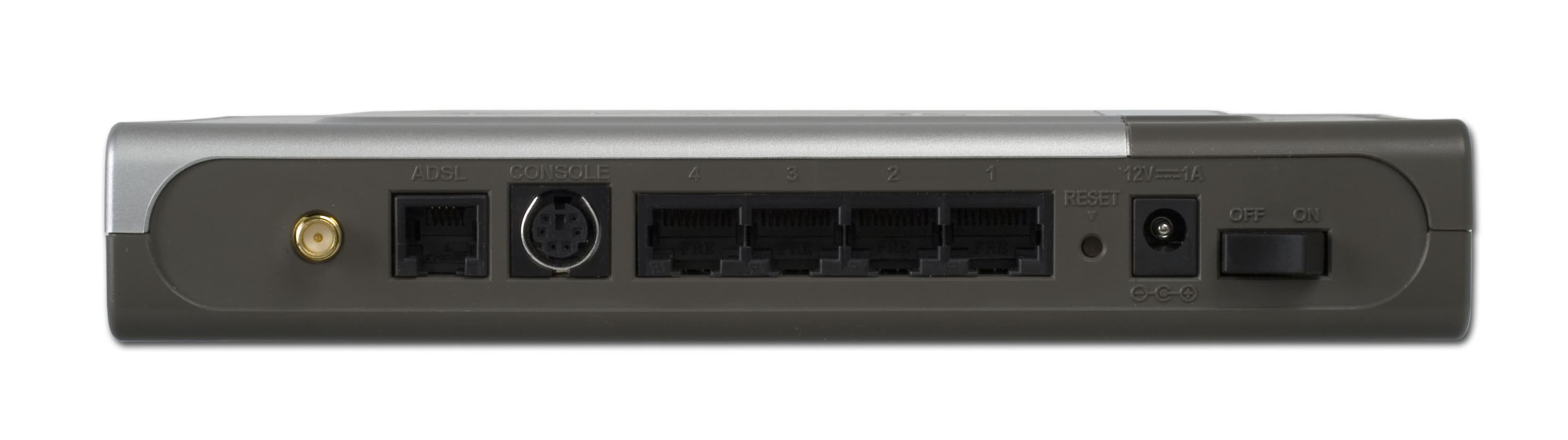

Сзади на устройстве расположены (слева направо):
- Разъем r-SMA для подключения антенны
- Порт WAN: RJ-11
- Порт подключения консоли
- 4 LAN-порта
- Кнопка Reset — сброс параметров
- Разъем питания
- Клавиша включения-выключения питания
Комплектация устройства:
- сам роутер
- всенаправленная антенна 2 dBi
- диск с инструкцией на английском языке
- 2-хметровый патчкорд RJ-45
- 2-хметровых патчкорда RJ-11
- Консольный провод для подключения к COM-порту (длина провода чуть менее двух метров)
- Адаптер питания (длина провода чуть менее двух метров)

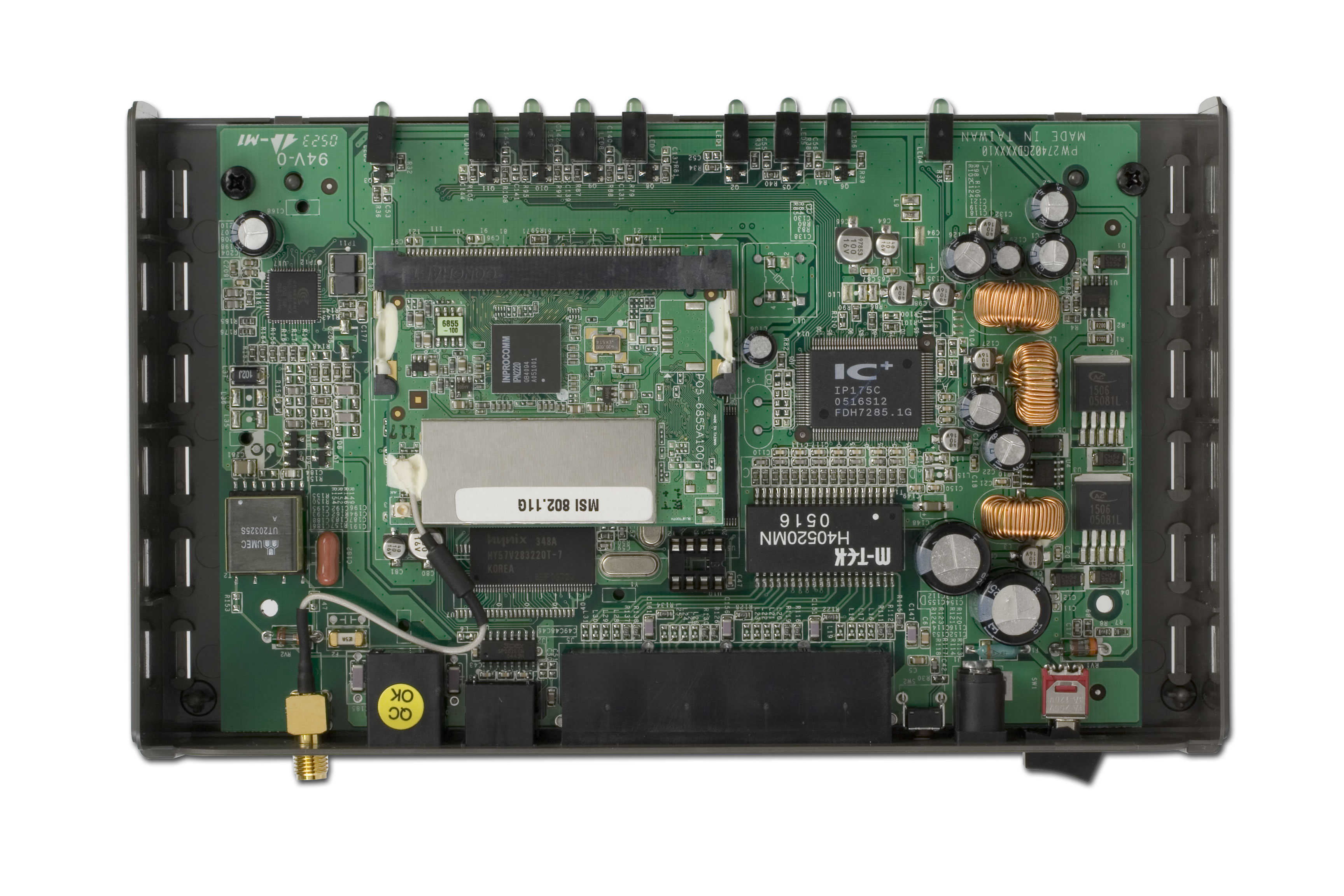

Вид изнутри:
Беспроводная связь выполнена в виде отдельной MiniPCI-плате на базе контроллера INPROCOMM IPN2220, но на момент написания обзора, сайт компании был недоступен. Трансивер устройства скрыт под экраном, поэтому выяснить его модель не удалось.
Коммутатор устройства выполнен на базе микросхемы IC+ IP175C (5-типортовый коммутатор с автоопределением на портах).
На плате установлено 16 Мбайт SDRAM-памяти (HYNIX HY57V283220T-7).
Некоторые микросхемы скрыты под платой беспроводной связи, закрепленной на основной плате устройства, поэтому более подробная информация о них отсутствует.
Спецификация:
| корпус | пластиковый, допускается горизонтальная установка или подвес на стену | |||
| исполнение | Indoor | |||
| проводной сегмент | ||||
| WAN | тип | ADSL (ITU Annex A) | ||
| количество портов | 1 | |||
| типы поддерживаемых соединений | PPPoE | да | ||
| PPPoA | да | |||
| Bridge mode | да | |||
| CLIP (IPoA) | да | |||
| Static IP | да | |||
| Dynamic IP (DHCP) | да | |||
| LAN | количество портов | 4 | ||
| auto MDI/MDI-X | да | |||
| ручное блокирование интерфейсов | нет | |||
| возможность задания размера MTU вручную | да, на WAN-интерфейсе | |||
| Беспроводной сегмент | ||||
| антенна | количество | 1 | ||
| тип | одна внешняя дипольная, 2 dBi | |||
| возможность замены антенны/тип коннектора | есть/r-SMA | |||
| принудительное задание номера рабочей антенны | -- | |||
| поддерживаемые стандарты и скорости | 802.11b | CCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps) | ||
| 802.11g | OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec | |||
| Регион/Кол-во каналов | Europe/13 | |||
| расширения протокола 802.11g | нет | |||
| возможность ручного задания скорости | нет | |||
| выходная мощность | (максимальная?) | ?? | ||
| 802.11b @11Mbit/s | ?? | |||
| 802.11g @54Mbit/s | ?? | |||
| чувствительность приемника | 802.11b @11Mbit/s | ?? | ||
| 802.11g @54Mbit/s | ?? | |||
| работа с другой AP | поддержка WDS (мост) | нет | ||
| поддержка WDS + AP | нет | |||
| возможность работы в режиме клиента | нет | |||
| wireless repeater (повторитель) | нет | |||
| безопасность | блокировка широковещательного SSID | да | ||
| привязка к MAC адресам | да | |||
| WEP | 64/128bit | |||
| WPA | нет | |||
| WPA-PSK (pre-shared key) | да, WPA(TKIP) и WPA2(AES) | |||
| 802.1x (через Radius) | нет | |||
| дополнительные возможности с использованием Radius | нет | |||
| основные возможности | ||||
| конфигурирование устройства и настройка клиентов | администрирование | WEB-интерфейс | да | |
| WEB-интерфейс через SSL | нет | |||
| собственная утилита | нет | |||
| telnet | да | |||
| ssh | нет | |||
| COM-порт | да | |||
| SNMP | да | |||
| возможность сохранения и загрузки конфигурации | да | |||
| встроенный DHCP сервер | да | |||
| поддержка UPnP | да | |||
| метод организации доступа в Интернет | Network Address Translation (NAT-технология) | да | ||
| возможности NAT | one-to-many NAT (стандартный) | да | ||
| one-to-one NAT | да | |||
| возможность отключения NAT (работа в режиме роутера) | да | |||
| Встроенные VPN-сервера | IPSec | да | ||
| PPTP | да | |||
| L2TP | да | |||
| VPN pass through | IPSec | да | ||
| PPTP | да | |||
| PPPoE | нет | |||
| L2TP | да | |||
| Traffic shaping (ограничение трафика) | да | |||
| DNS | встроенный DNS-сервер (dns-relay) | да | ||
| поддержка динамического DNS | да, 11 заранее предопределенных серверов | |||
| внутренние часы | присутствуют | |||
| синхронизация часов | да, через любой указанный NTP-сервер | |||
| встроенные утилиты | ICMP ping | нет | ||
| traceroute | нет | |||
| resolving | нет | |||
| логирование событий | да, системные события, файрвол | |||
| логирование исполнения правил файрвола | да | |||
| способы хранения | внутри устройства | да | ||
| на внешнем Syslog сервере | нет | |||
| отправка на email | нет | |||
| SNMP | поддержка SNMP Read | да | ||
| поддержка SNMP Write | да | |||
| поддержка SNMP Traps | да | |||
| Роутинг | ||||
| статический (задания записей вручную) | да | |||
| динамический роутинг | на WAN интерфейсе | возможность отключения | да | |
| RIPv1 | да | |||
| RIPv2 | да | |||
| на LAN интерфейсе | возможность отключения | да | ||
| RIPv1 | да | |||
| RIPv2 | да | |||
| возможности VPN | ||||
| сервер IPSec | типы аутентификации | pre shared key | да | |
| сертификаты | нет | |||
| алгоритмы хеширования | SHA1 | да | ||
| MD5 | да | |||
| алгоритмы шифрования | DES | да | ||
| 3DES | да | |||
| AES | да, AES128, AES192, AES256 | |||
| сервер L2TP (over IPSec) | типы аутентификации | pre shared key | да | |
| сертификаты | нет | |||
| алгоритмы хеширования | SHA1 | да | ||
| MD5 | да | |||
| алгоритмы шифрования | DES, 3DES, AES128, AES192, AES256 | |||
| сервер PPTP | да | |||
| возможности встроенных фильтров и файрвола | ||||
| поддержка SPI (Stateful Packet Inspection) | да, но без возможности использования в правилах | |||
| наличие фильтров/файрвола | на LAN-WAN сегменте | да, с указанием направления | ||
| на WLAN-WAN сегменте | да, совмещен с LAN-WAN | |||
| на LAN-WLAN сегменте | нет | |||
| типы фильтров | с учетом SPI | нет | ||
| по MAC адресу | нет | |||
| по source IP адресу | да, в том числе по подсети | |||
| по destination IP адресу | да, в том числе по подсети | |||
| по протоколу | да, TCP/UDP/ | |||
| по source порту | да, в том числе по диапазону | |||
| по destination порту | да, в том числе по диапазону | |||
| привязка ко времени | да | |||
| по URL-у | да | |||
| по домену | да | |||
| работа со службами списков URL для блокировки | нет | |||
| тип действия | allow | да | ||
| deny | да | |||
| log | нет | |||
| поддержка спец. приложений (netmeeting, quicktime etc) | да | |||
| виртуальные сервера | возможность создания | да | ||
| задания различных public/private портов для виртуального сервера | да | |||
| возможность задания DMZ | да | |||
| traffic shaping | ||||
| типы шейпинга | ограничение общего исходящего трафика | да | ||
| ограничение общего входящего трафика | да | |||
| критерии задания правила для ограничений | src interface lan/wan | нет | ||
| dst interface lan/wan | нет | |||
| src ip/range | да | |||
| dst ip/range | да | |||
| протокол | any, tcp, udp, icmp, gre | |||
| src port | да, указывается диапазон | |||
| dst port | да, указывается диапазон | |||
| привязка ко времени | да | |||
| питание | ||||
| тип БП | внешний, 12VDC, 1A | |||
| поддержка 802.1af (PoE) | нет | |||
| дополнительная информация | ||||
| версия прошивки | 1.00.02.dm3 | |||
| размеры | 180 × 141 × 30 мм | |||
| вес | 332 г. | |||
В спецификации на устройство также сказано, что оно имеет аппаратную поддержку шифрования 3DES.
Конфигурация:
Конфигурация устройства производится через WEB-интерфейс или по протоколу Telnet. Также возможна настройка через консольный порт.
Первоначальную конфигурацию устройства для удобства можно проводить с помощью мастера настройки через WEB-интерфейс. Конфигурация устройства по протоколу Telnet или через консольный порт — более сложная задача, поэтому в этом обзоре она будет рассмотрена только поверхностно.
Полный набор скриншотов устройства приведен здесь.
Полный список параметров SNMP приведен здесь.
Рассматриваемый маршрутизатор позволяет устанавливать до 8 виртуальных (то есть соединений с уникальными значениями пар параметров VPI/VCI) WAN-соединений. При этом на маршрутизаторе уже присутствует одно WAN-соединение, которое невозможно удалить (то есть одно WAN-соединение будет существовать в любом случае).
В настройках беспроводной связи возможно задание только режима (b/g), широковещательного SSID и номера канала. В настройках безопасности беспроводной связи возможен выбор только WEP, WPA-PSK и WPA2-PSK шифрования. Устройство не поддерживает аутентификацию через RADIUS-сервер и, следовательно, использование WPA и WPA2 (не-PSK) шифрования невозможно.
Настройки и возможности VPN-сервера и правил шейпинга трафика IP QoS будут рассмотрены в следующем обзоре, поэтому здесь они рассматриваться не будут.

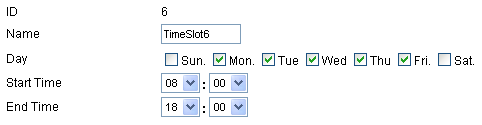

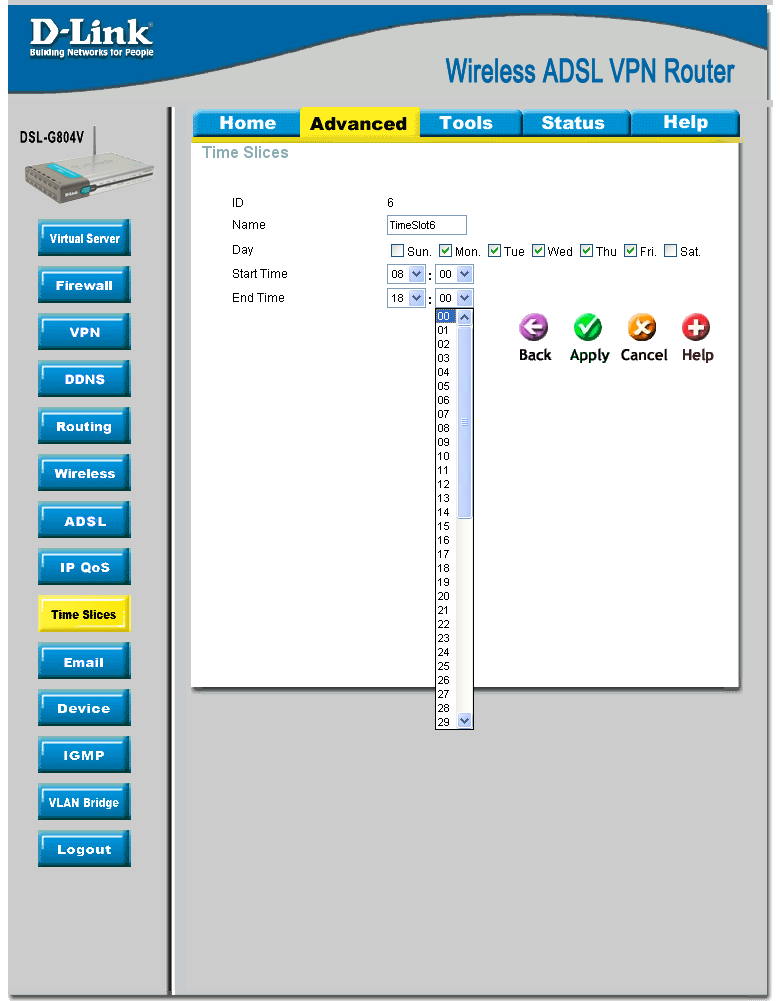

При настройке виртуальных серверов, правил файрвола и некоторых других сервисов возможно использование расписания. Общее количество правил расписания ограничено 16-ю. При создании правила расписания задается день недели и интервал действия с точностью до 1 минуты.
Рассматриваемый роутер имеет возможность проверять почтовый ящик на наличие новых сообщений по протоколу POP3. В случае наличия новых сообщений, на роутере загорается сигнальная лампочка "PPP/Mail".
При включении возможности удаленного управления (Remote Access), разрешается доступ к WEB-интерфейсу и консольному интерфейсу устройства. Это достигается за счет создания 2-х виртуальных серверов, которые перенаправляют запросы, поступившие на WAN-интерфейс роутера, на адрес его интерфейса LAN (в данном случае адрес интерфейса LAN — 10.0.0.215).

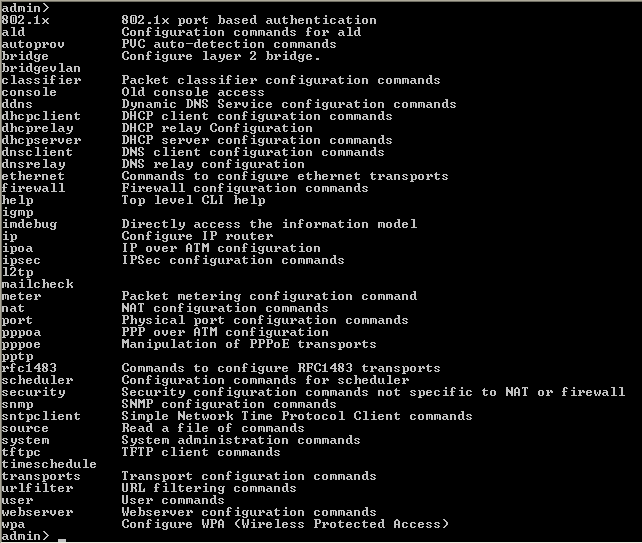

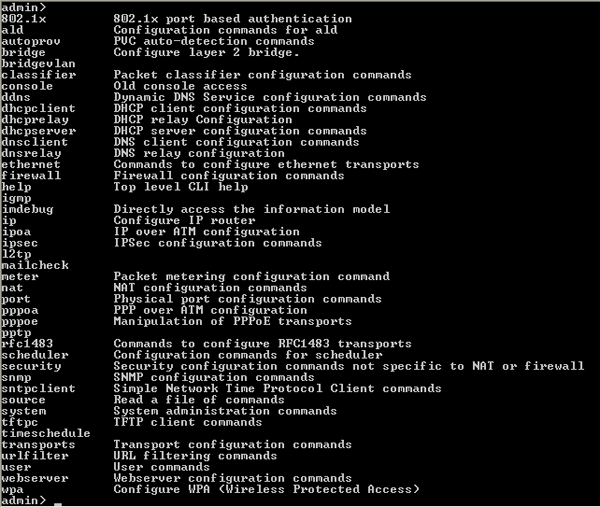

Устройство также можно настраивать через консольный интерфейс или по протоколу Telnet. В обоих случаях интерфейс управления полностью идентичен.

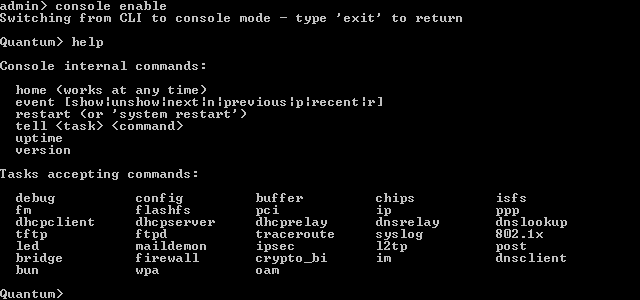

Также возможен переход к "старому" консольному режиму ("Old console access"). Это достигается использованием команды "console enable". После этого перехода интерфейс доступа несколько изменяется

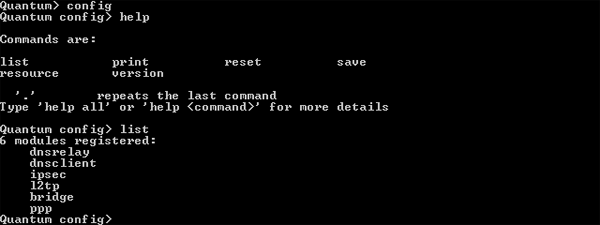

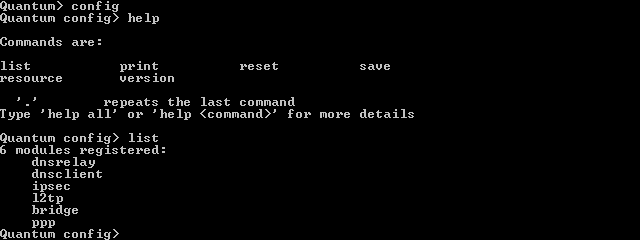

Набрав команду "config", мы окажемся в наборе команд секции config

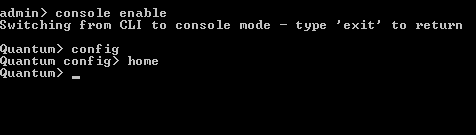

Для возврата в корень консоли служит команда "home"
Для выхода из консольного интерфейса "старого" типа, служит команда "exit".
Список команд и настроек устройства в консольном режиме очень велик, и их описание производиться не будет. С помощью консольных команд можно полностью настроить маршрутизатор без использования WEB-интерфейса.
Тестирование производительности:
Тестирование беспроводного сегмента:
Для тестирования беспроводного сегмента, использовался беспроводной Cardbus-адаптер D-Link DWL-G650, который рассматривался нами в одном из прошлых обзоров.
Тест "Cardbus-адаптер D-Link DWL-G650 — точка доступа D-Link DSL-G804V" — трафик гонялся между ноутбуком c беспроводным Cardbus-адаптером D-Link DWL-G650 и компьютером LAN-сегмента через точку доступа на ADSL — роутере D-Link DSL-G804V. Тестирование проводилось в двух режимах: IEEE 802.11g и IEEE 802.11b. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Условные обозначения:
- Cardbus — Cardbus — адаптер D-Link DWL-G650
- AP — точка доступа на роутере D-Link DSL-G804V
- fdx — fullduplex — трафик гоняется в обоих направлениях
Максимальная скорость: 23,61 Мбит/с в режиме IEEE 802.11g, 5,98 Мбит/с — в режиме IEEE 802.11b. В обоих режимах скорости достаточно высокие.
Тестирование проводного сегмента — тестирование проводилось по этой методике.
Для тестирования использовался DSLAM D-Link DAS-3224, предоставленный российским представительством компании D-Link.
Тест LAN-WAN
Тестирование проводилось при использовании модуляции сигнала: ADSL (G.dmt), ADSL2 и ADSL2+ в режиме Fast (то есть значение параметра Interleave delay равнялось нулю). Interleave Delay — это время, указанное в миллисекундах, которое влияет на размер передаваемого за раз блока данных. Если это время установлено, например, в 10 мс — в единый блок собираются данные пришедшие за 10 мс. Задержка используется для коррекции ошибок передачи с использованием алгоритма Reed-Solomon (метод Рида-Соломона) — этот алгоритм более эффективен при использовании больших блоков данных. Увеличение времени задержки позволяет увеличить размер единого блока данных как раз для более эффективной работы алгоритма Reed-Solomon. Увеличение времени задержки оправдывает себя при низком качестве телефонной линии и ее большой протяженности. На качественной телефонной линии небольшой длины (как раз как при проведении наших тестов) выгоднее минимизировать задержки.
Максимальная скорость прямого канала: 6,47 Мбит/с — в режиме ADSL G.DMT, 8,21 Мбит/с — в режиме ADSL2, и 14,37 Мбит/с — в ADSL2+ режиме. В режиме G.DMT и ADSL2 наблюдаются вполне нормальные скорости. В режиме ADSL2+ — очень низкая скорость. Обычно в этом режиме удается достичь скорости более чем в 17 Мбит/с.
Теперь посмотрим, как поведет себя трафик при уменьшении размера пакетов
При уменьшении размеров пакетов, скорости в значительной мере снижается. Однако скорости при уменьшении размера пакетов, оказались достаточно высокими (по сравнению с аналогичными скоростями других ADSL-маршрутизаторов).
Безопасность:
Во время тестирование были включены оба вида удаленного управления (WEB и Telnet)
Результаты Nessus'а:
Nessus не рекомендует использовать протокол Telnet, так как при его использовании данные (в том числе пароли) передаются в незашифрованном виде. В остальном, безопасность устройства находится на высоком уровне.
Доступность:
Средняя розничная цена на рассматриваемое в статье устройство : $153(5)
Выводы:
Рассматриваемое устройство обладает действительно впечатляющим набором возможностей. С точки зрения безопасности, не рекомендуется использовать для доступа к консольному интерфейсу протокол Telnet, в остальном — безопасность устройства на высоком уровне. Устройство обладает достаточно высокой производительностью беспроводной связи. Производительность проводного сегмента в режимах ADSL и ADSL2 показывает нормальные результаты, но в режиме ADSL2+ — скорость сравнительно низкая.
Для организации безопасности беспроводной связи используется WEP, WPA-PSK или WPA2-PSK — шифрование. Использование WPA-шифрования с аутентификацией через RADIUS-сервер не предусмотрено.
Устройство также имеет аппаратный ускоритель 3DES-шифрования, но результат его работы можно будет увидеть только в следующем обзоре, где будет тестироваться VPN-сервер устройства.
Плюсы:
- Высокая безопасность устройства
- Наличие в устройстве трех VPN-серверов (IPSec, PPTP, L2TP)
- Возможность шейпинга трафика
- Аппаратное ускорение 3DES-шифрования
- Поддержка WPA2-PSK шифрования
- Возможность использования до восьми одновременных ATM-соединений
Минусы:
- Возможность использования WPA и WPA2 шифрования только с аутентификацией по предварительному ключу (аутентификация с использованием RADIUS-сервера не предусмотрено)
- Сравнительно низкая производительность проводного сегмента при использовании модуляции ADSL2+
- Отсутствие сплиттера в комплекте с устройством
- Невозможность использования отдельного Syslog-сервера для хранения логов
DSLAM предоставлен российским представительством компании D-Link
