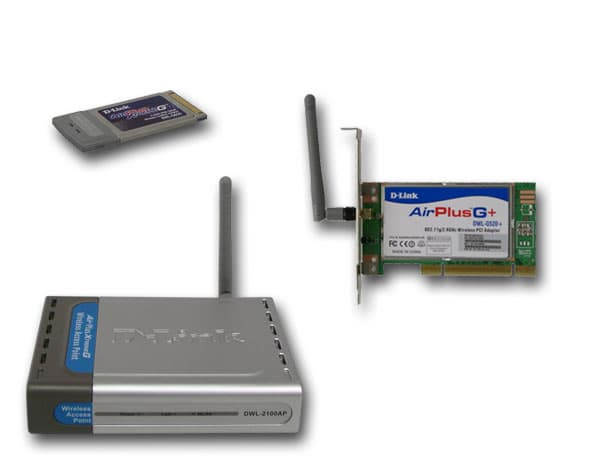

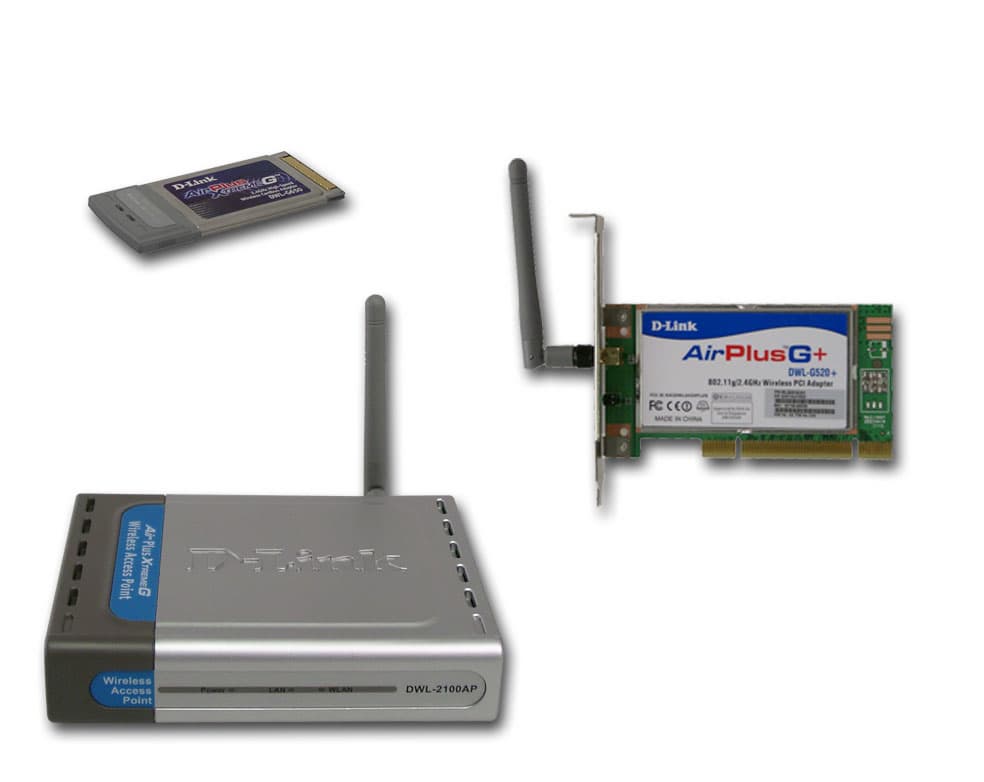

Беспроводное оборудование D-Link: точка доступа DWL-2100AP, беспроводной PCI-адаптер DWL-G520+ и беспроводной Cardbus-адаптер DWL-G650


В этой статье рассматривается Беспроводное оборудование D-Link: точка доступа с поддержкой Super G и Turbo режимов DWL-2100AP, Cardbus-адаптер DWL-G650 с поддержкой Super G и Turbo режимов, а также PCI-адаптер DWL-G520+ с поддержкой режима Super G.

Содержание:

  1. Обзор точки доступа D-Link DWL-2100AP
  2. Обзор беспроводного PCI-адаптера D-Link DWL-G520+
  3. Обзор беспроводного Cardbus-адаптера D-Link DWL-G650
  4. Обзор технологий ускоренной передачи данных беспроводного сегмента
  5. Тестирование производительности
  6. Доступность
  7. Выводы

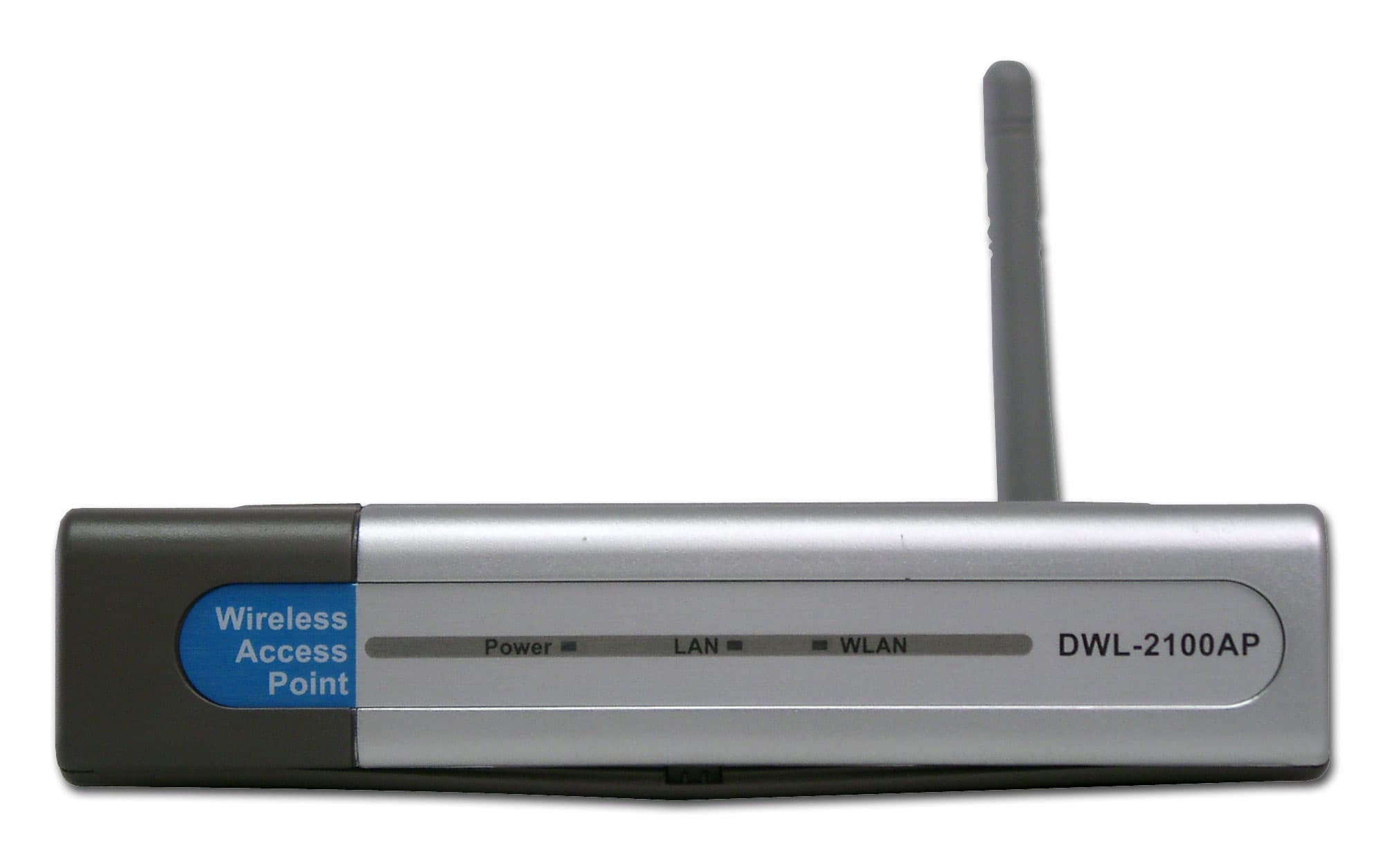

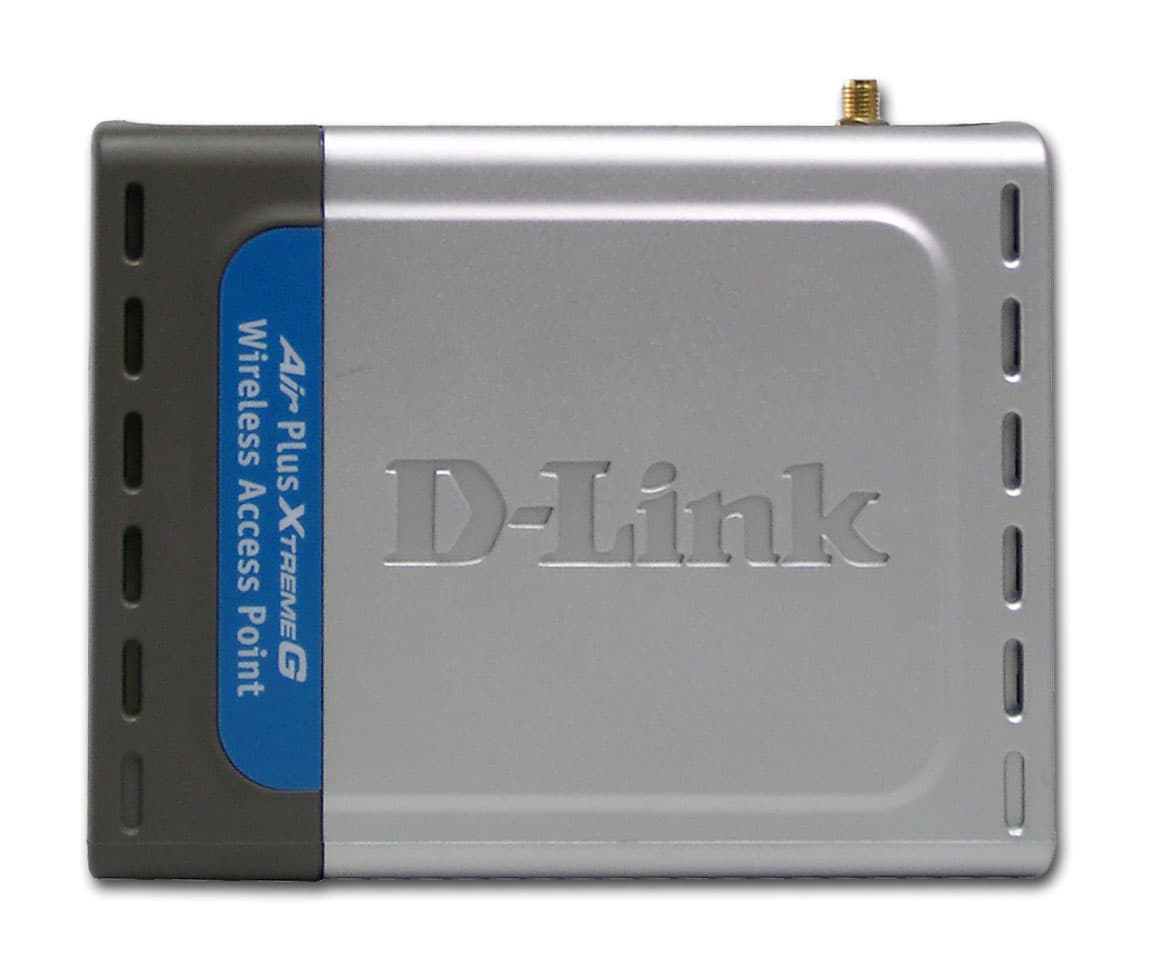

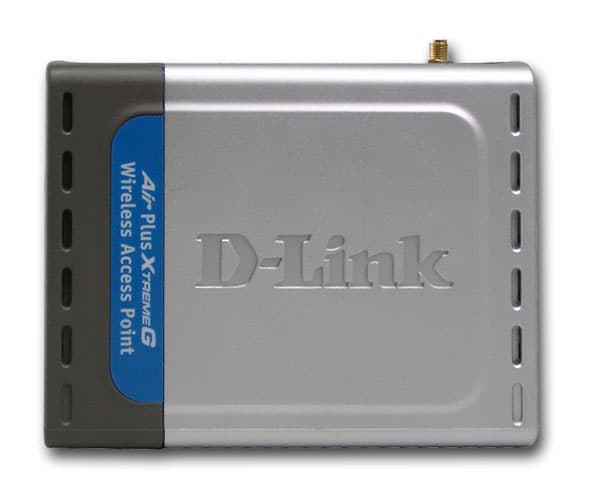

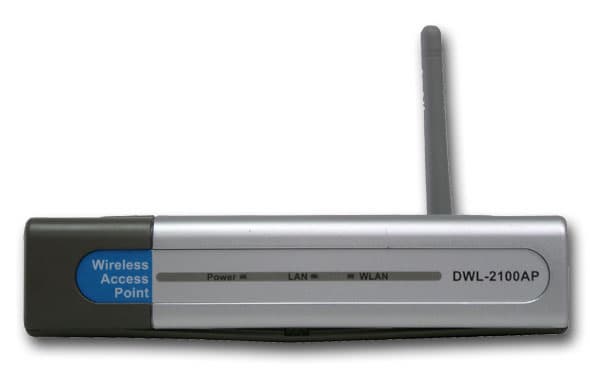

Точка доступа D-Link DWL-2100AP

Функциональные возможности: точка доступа стандарта IEEE 802.11g с поддержкой режимов ускоренной передачи данных Super G и Super G with Turbo, теоретически позволяющего увеличить пропускную способность беспроводного сегмента до 108 Мбит/с.

На точке доступа расположены следующие индикаторы:

  • индикатор питания
  • индикатор активности беспроводного соединения
  • индикаторы активности на порте LAN

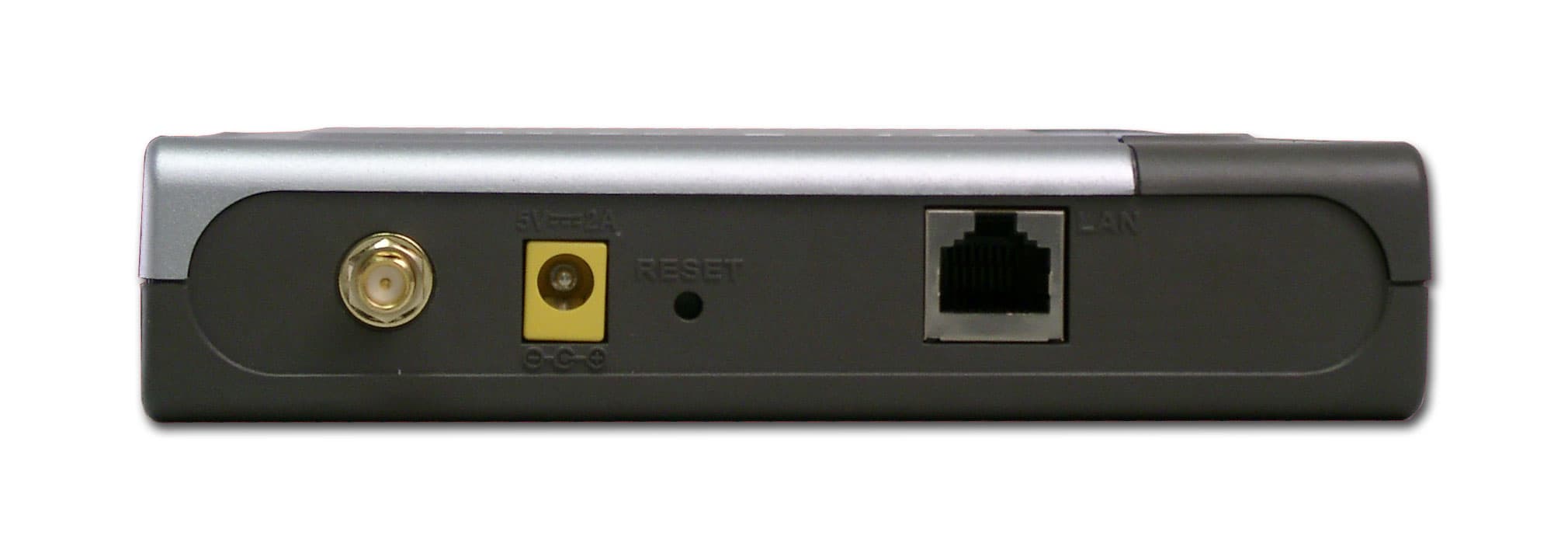

На задней панели расположены:

  • 1 × LAN порт
  • разъем питания
  • кнопка Reset (сброс параметров).
  • разъем для подключения антенны

В комплект входит: БП, точка доступа, 2-хметровый патчкорд, диск с описанием и программой AP Manager, антенна, краткая инструкция по установке на 7-ми языках (включая русский), набор шурупов для крепления к стене.

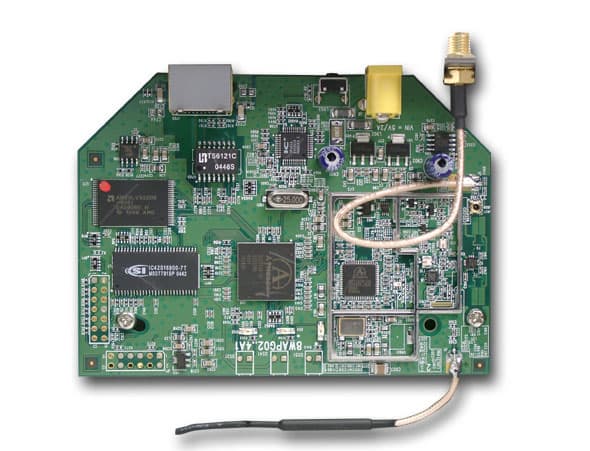

Вид изнутри

Точка доступа D-Link DWL-2100AP выполнена на базе процессора Atheros AR2313A-00, который также включает в себя беспроводной контроллер. К сожалению, на сайте производителя отсутствует дополнительная информация об этом чипе. Беспроводной трансивер — Atheros 2112A-00, информация о нем также не представлена. Помимо внешней антенны присутствует дополнительная внутренняя, ее замена не предусмотрена.

Ethernet интерфейс выполнен на базе моста MII <-> Ethernet IP101A от ICPlus. За автоопределение полярности на портах отвечает микросхема TS6121C.

На плате также установлено 4 Мбайт флэш памяти AMD AM29LV320DB, и 16 Мбайт SDRAM памяти ICSI IC42S16800-7T.

Спецификации устройства:

корпус пластиковый, допускается горизонтальная или вертикальная установка, а также подвес на стену
проводной сегмент
LAN количество портов 1
auto MDI/MDI-X да
ручное блокирование интерфейсов нет
возможность задания размера MTU вручную нет
Беспроводной сегмент
антенна количество 1
тип одна внешняя и одна внутренняя, дипольная, 2 dBi
возможность замены антенны/тип коннектора есть/r-SMA
принудительное задание номера рабочей антенны нет
поддерживаемые стандарты и скорости 802.11b DQPSK, DBPSK и CCK
802.11g BPSK, QPSK, 16QAM, 64QAM, OFDM
Регион/Кол-во каналов ??/13
расширения протокола 802.11g Super G, Super G + Turbo
возможность ручного задания скорости да
выходная мощность усредненная ??
802.11b @11Mbit/s 18 dBm
802.11g @54Mbit/s 14 — 15 dBm
чувствительность приемника 802.11b @11Mbit/s -83 dBm
802.11g @54Mbit/s -66 dBm
работа с другой AP поддержка WDS (мост) да
поддержка WDS + AP да
возможность работы в режиме клиента да
wireless repeater (повторитель) да
безопасность блокировка широковещательного SSID да
привязка к MAC адресам да
WEP шифрование 64/128/152bit, ASCII или HEX ключи
WPA шифрование 802.11x, AES или TKIP
WPA-PSK (pre-shared key) AES или TKIP
поддержка Radius да, проверка логинов/паролей и валидности mac-адресов
основные возможности
конфигурирование устройства и настройка клиентов администрирование WEB-интерфейс да
WEB-интерфейс через SSL нет
собственная утилита да
telnet да
ssh нет
COM-порт нет
SNMP да
возможность сохранения и загрузки конфигурации да
встроенный DHCP сервер да
поддержка UPnP ??
Traffic shaping (ограничение трафика) нет
внутренние часы нет
синхронизация часов ???
встроенные утилиты ICMP ping нет
traceroute нет
resolving нет
логирование событий нет
питание
тип БП внешний, 5VDC, 2A
поддержка 802.1af (PoE) нет
дополнительная информация
версия прошивки v2.10eu
размеры 142 × 109 × 31 мм
вес ??

Конфигурирование

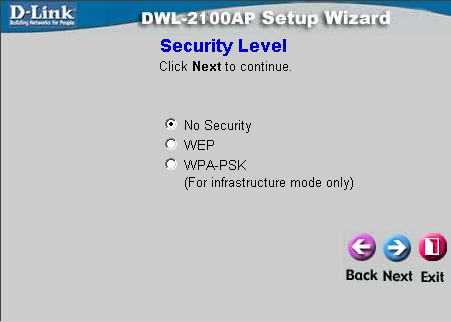

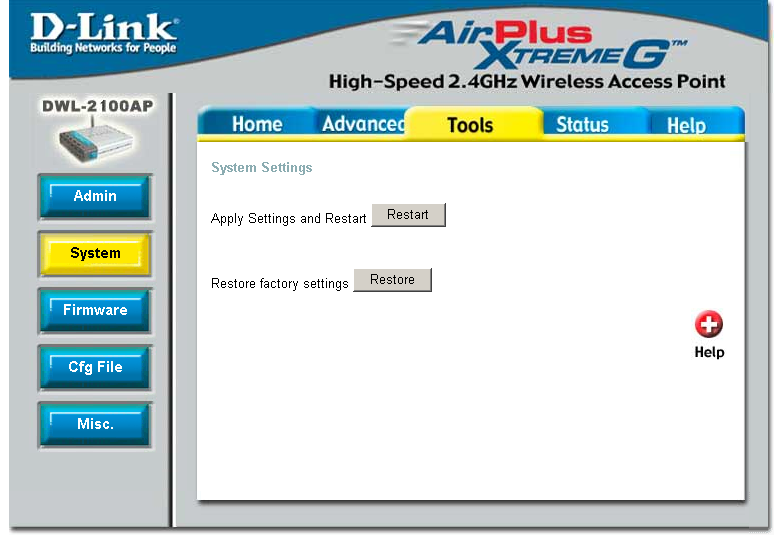

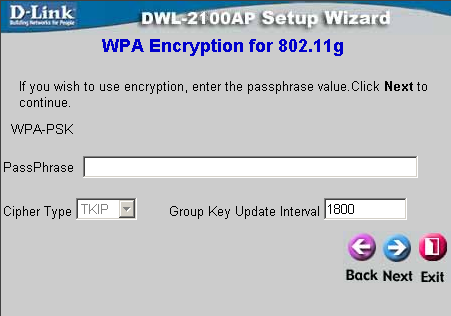

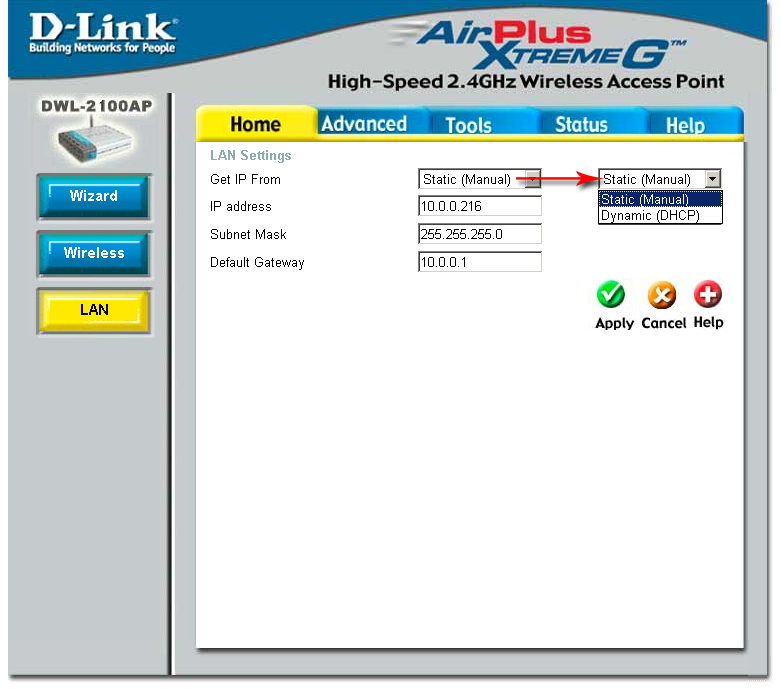

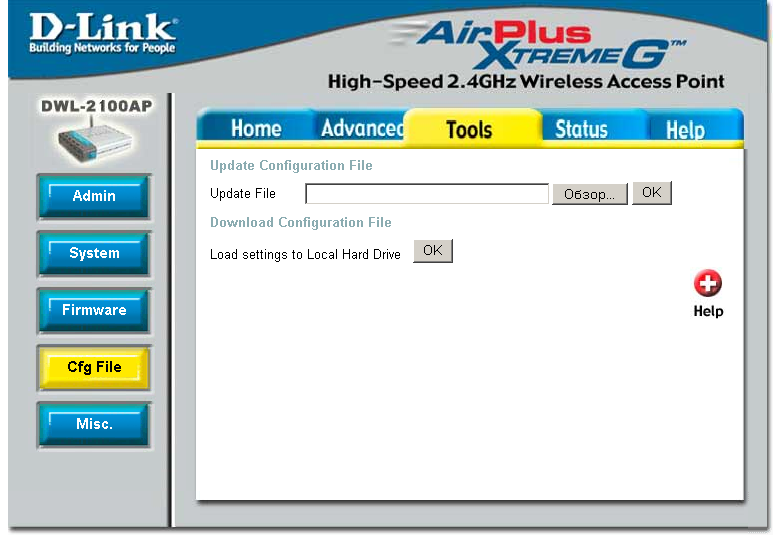

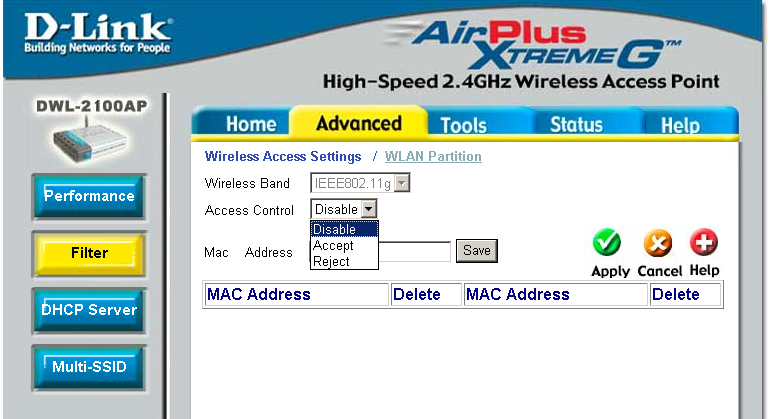

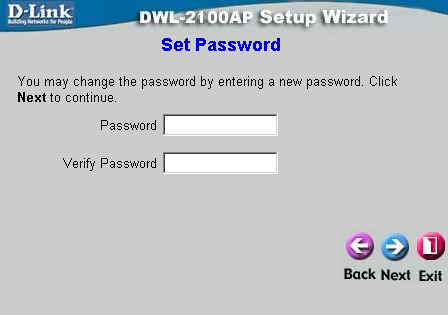

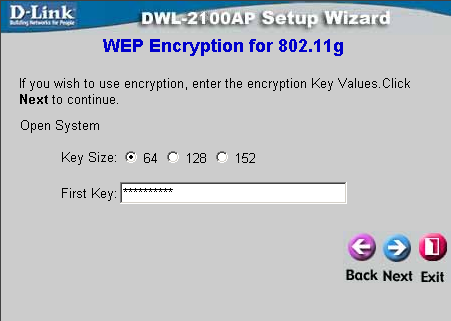

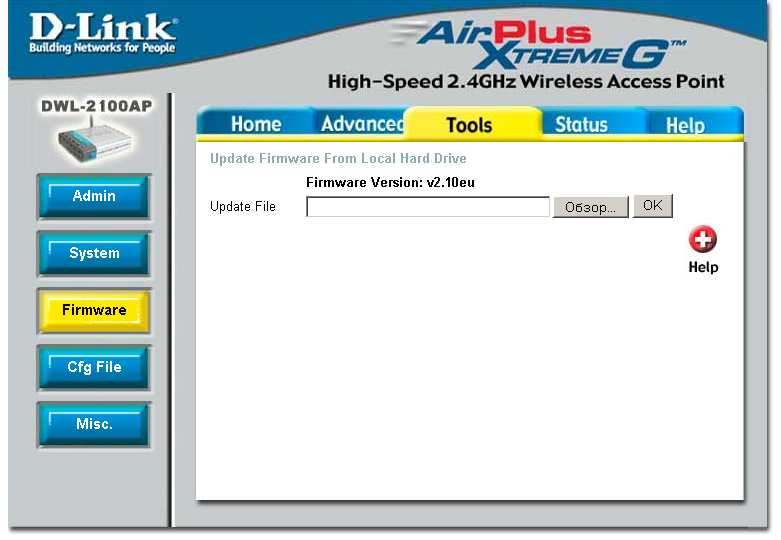

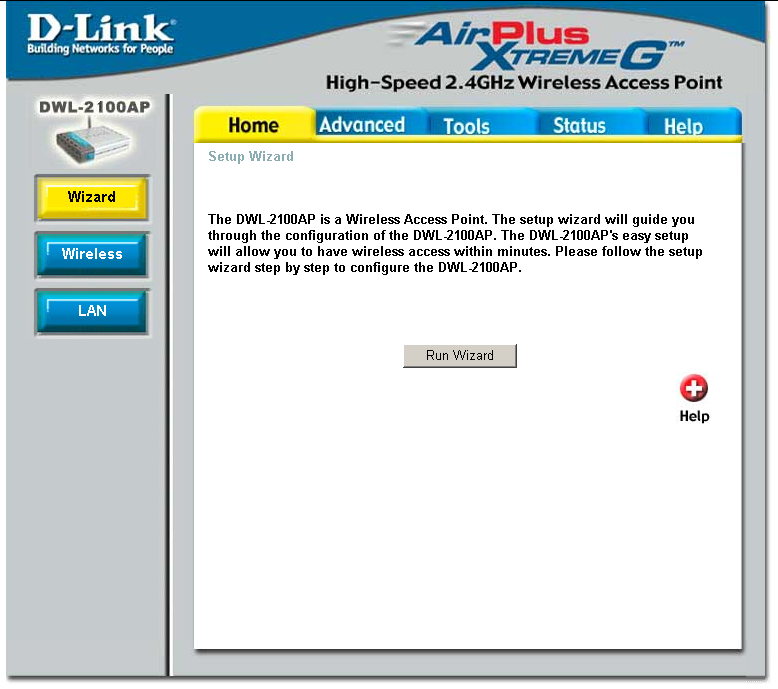

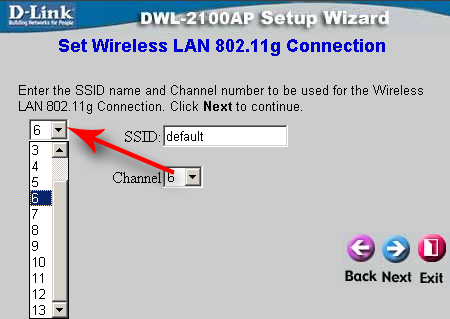

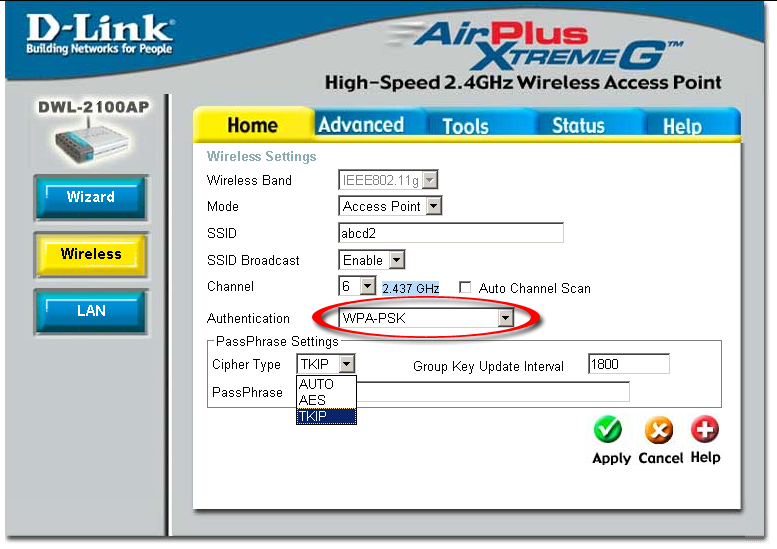

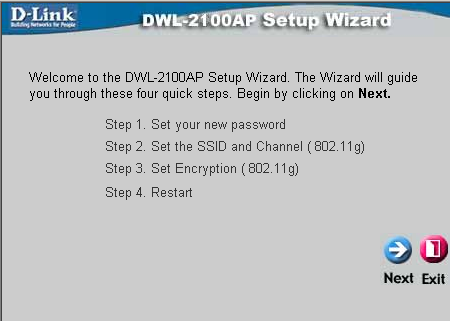

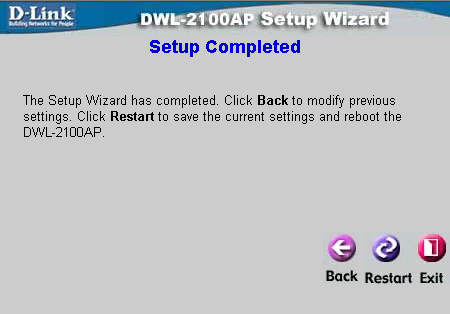

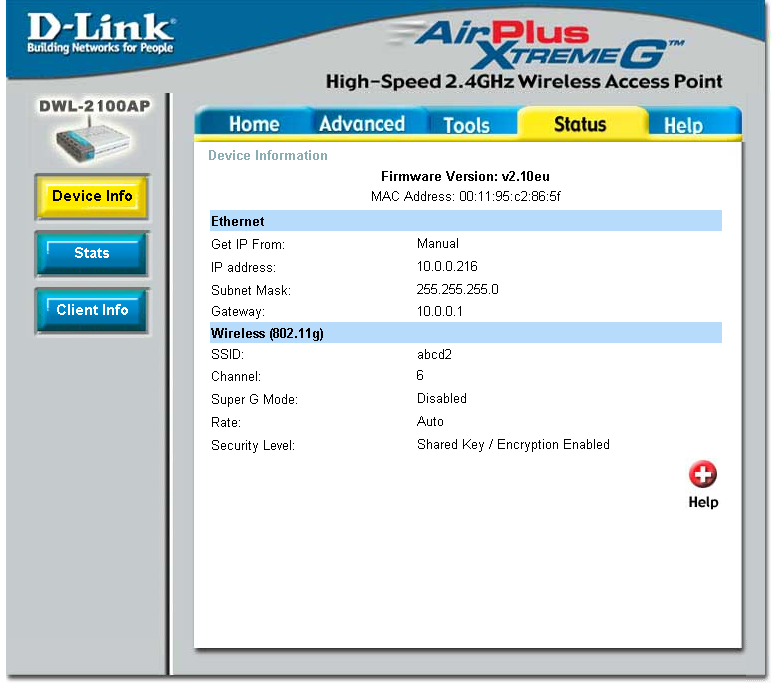

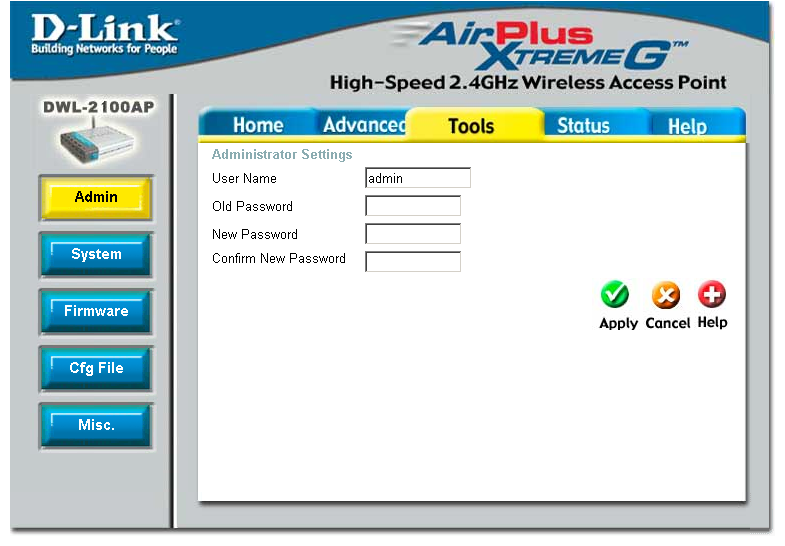

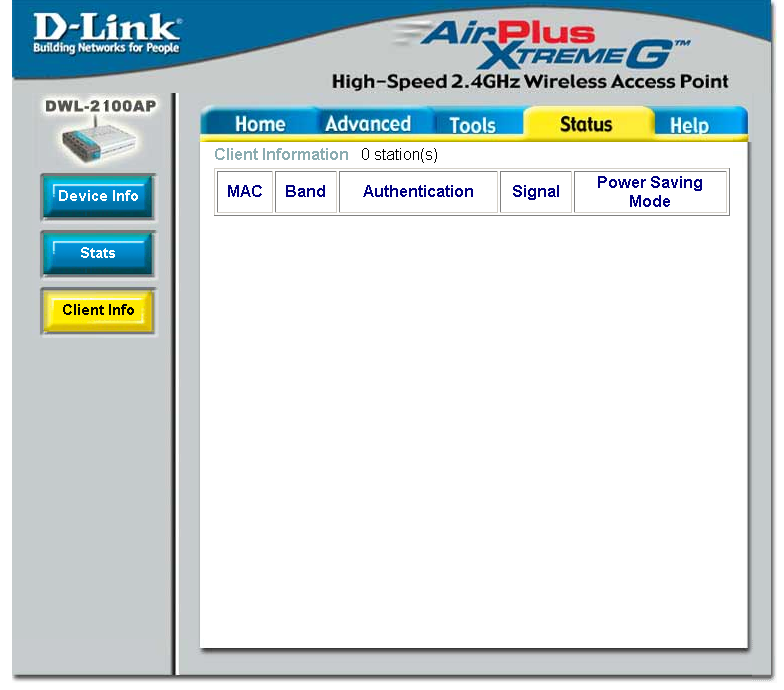

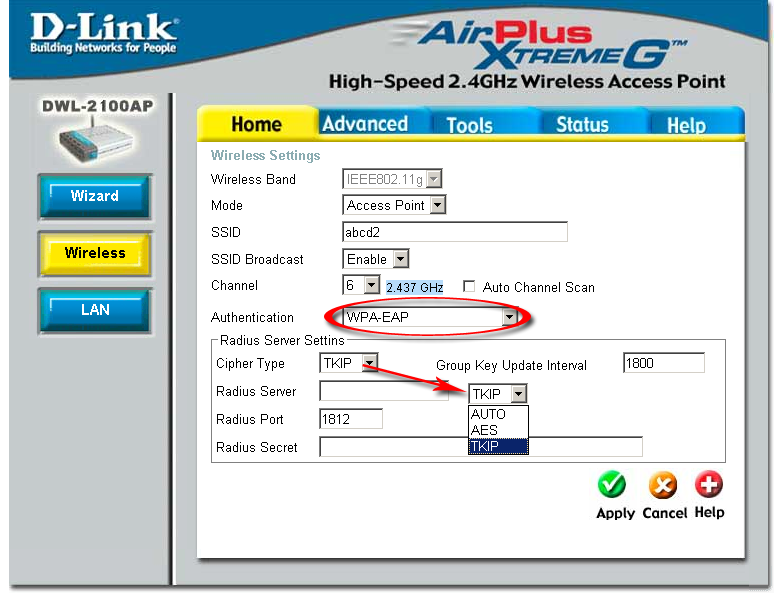

Конфигурация устройства осуществляется через WEB-интерфейс или через утилиту настройки. Возможна также детальная конфигурация по протоколу Telnet. Скриншоты настроек через WEB — интерфейс приведены ниже:

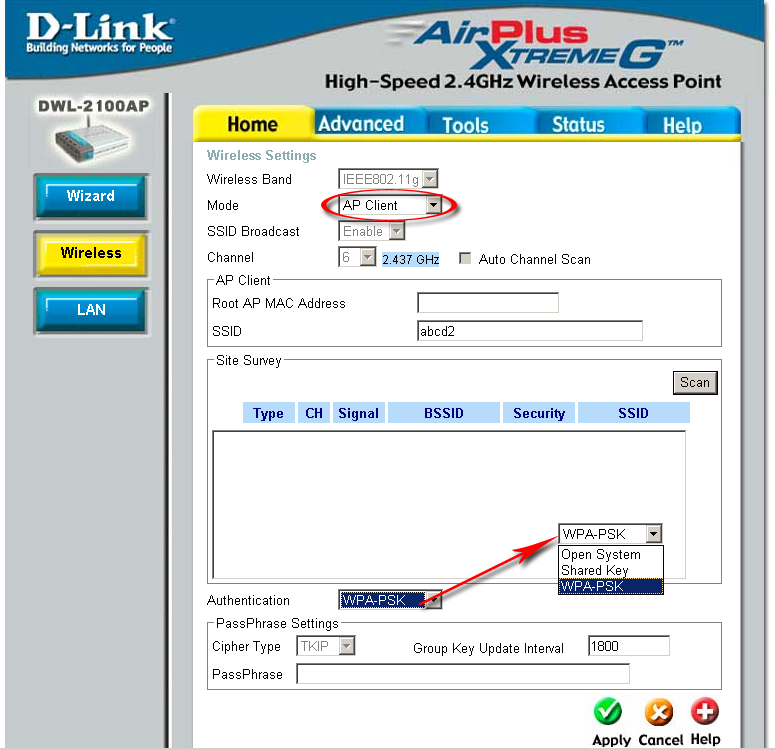

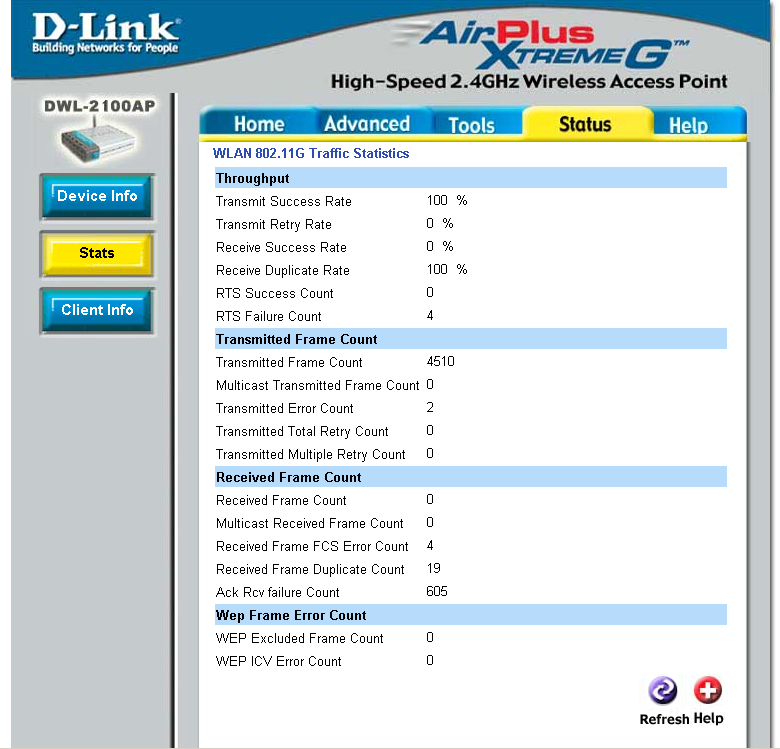

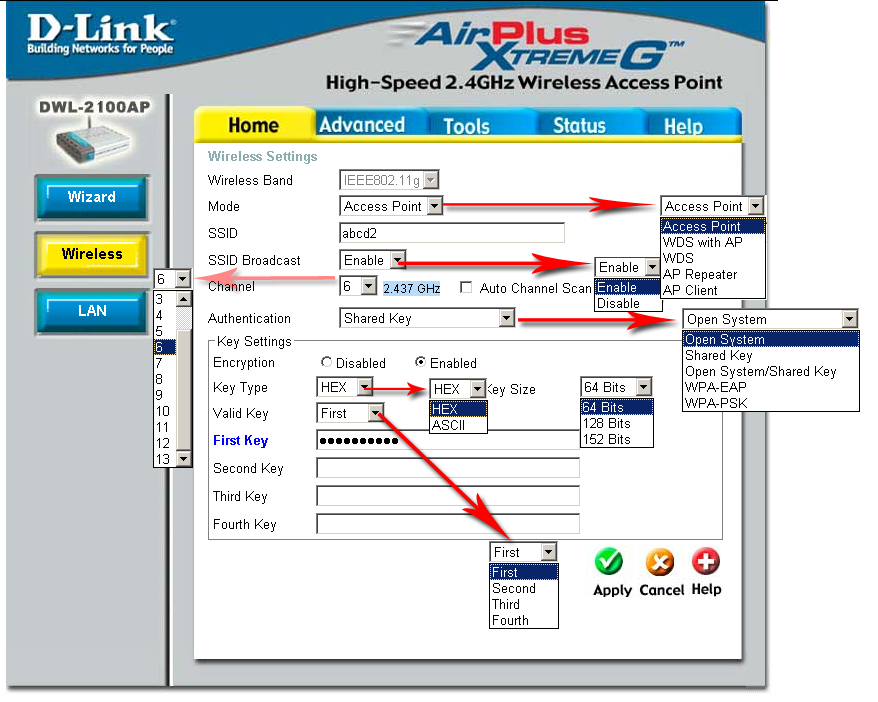

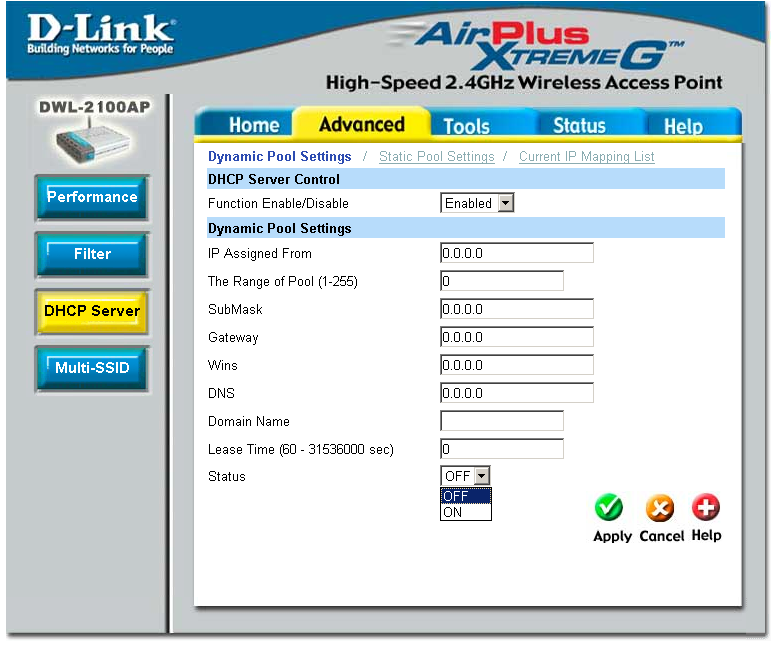

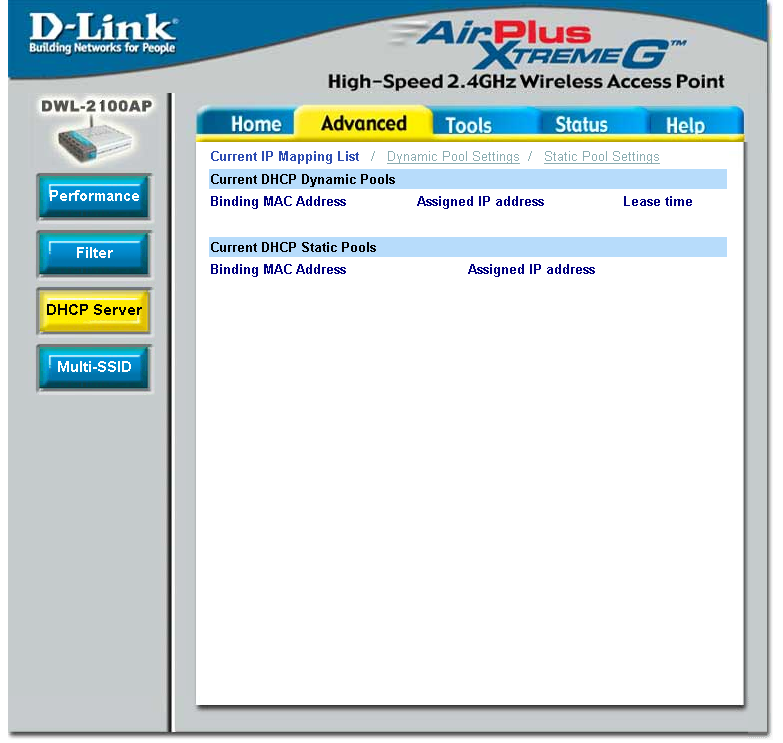

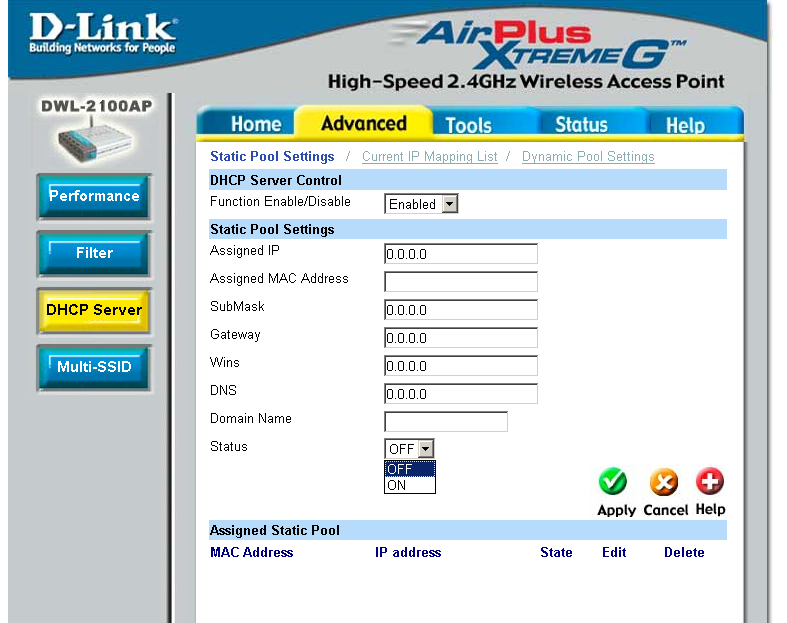

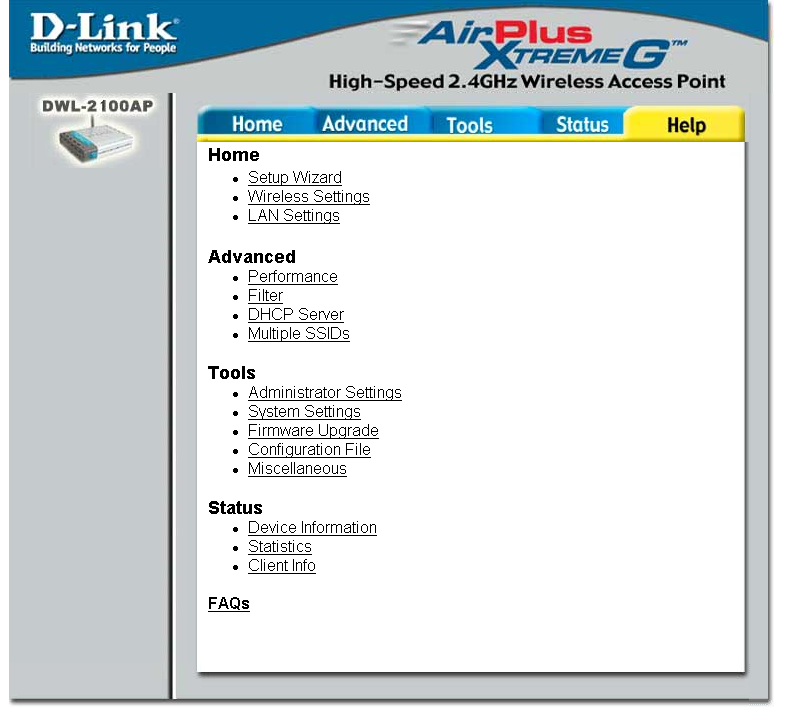

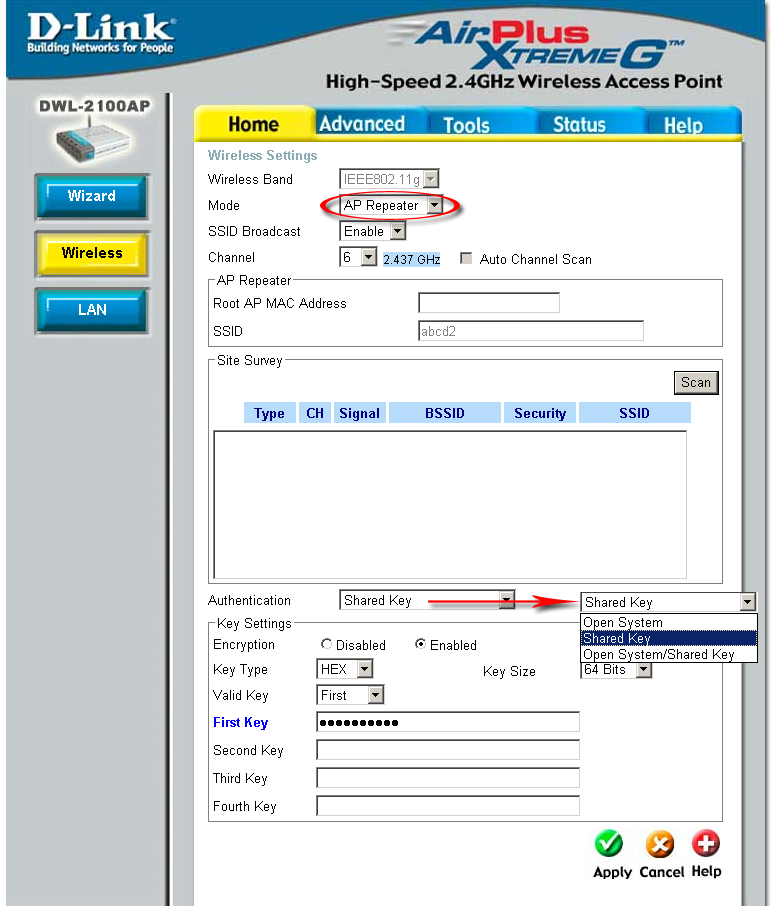

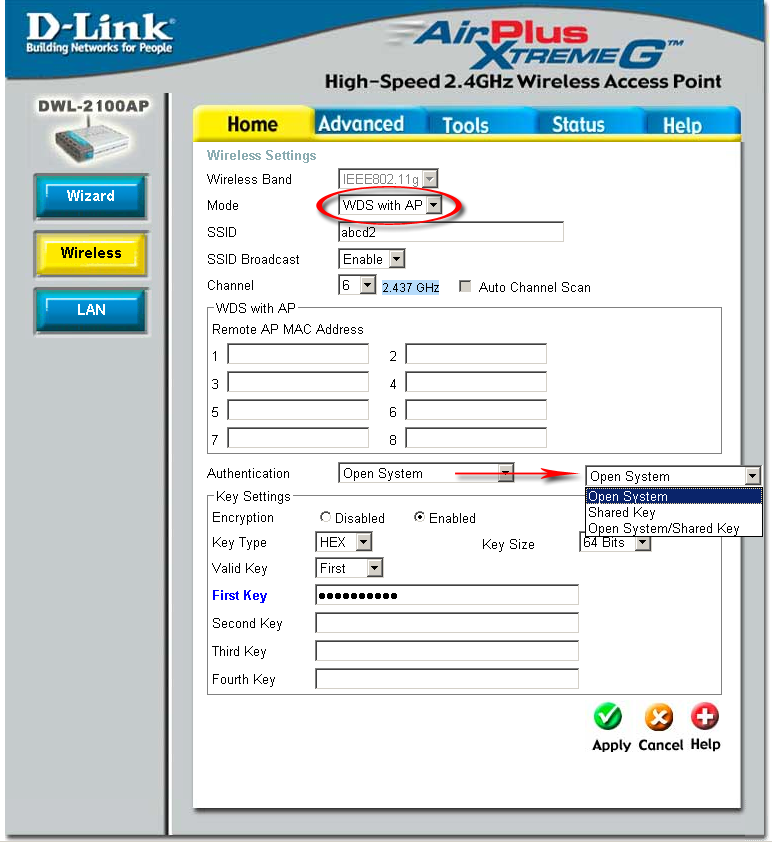

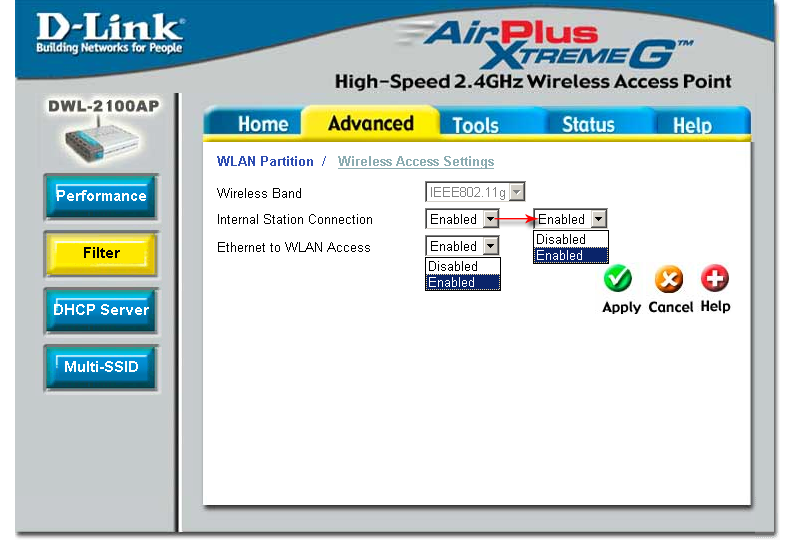

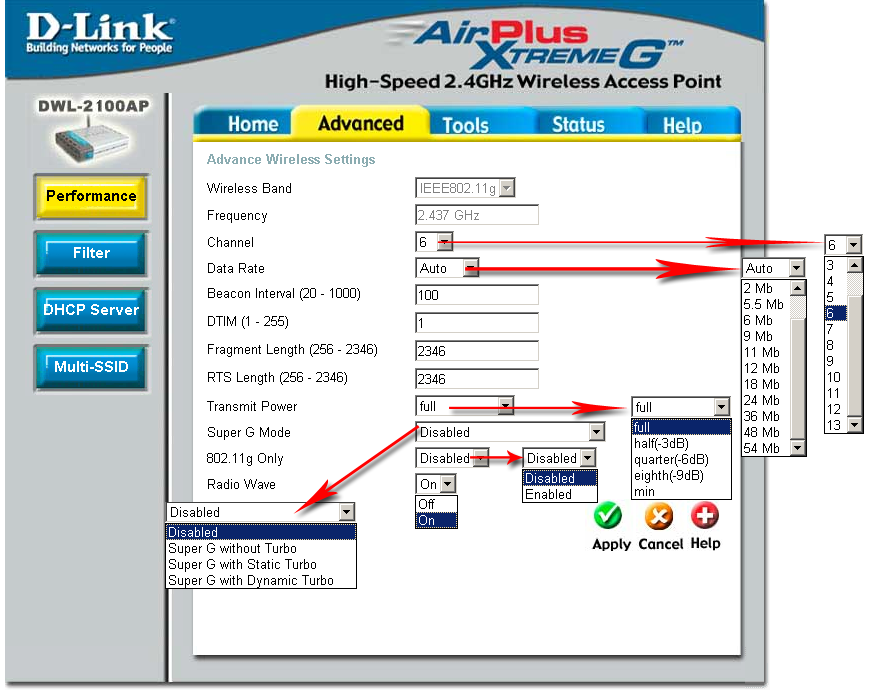

WEB-интерфейс включает в себя очень много настроек беспроводного линка. Точка доступа может работать в 5 режимах: точка доcтупа, мост, мост + точка доступа, повторитель, клиент. Точка доступа также включает в себя сервер DHCP. Присутствует возможность отсекать широковещательную рассылку из LAN-сегмента.

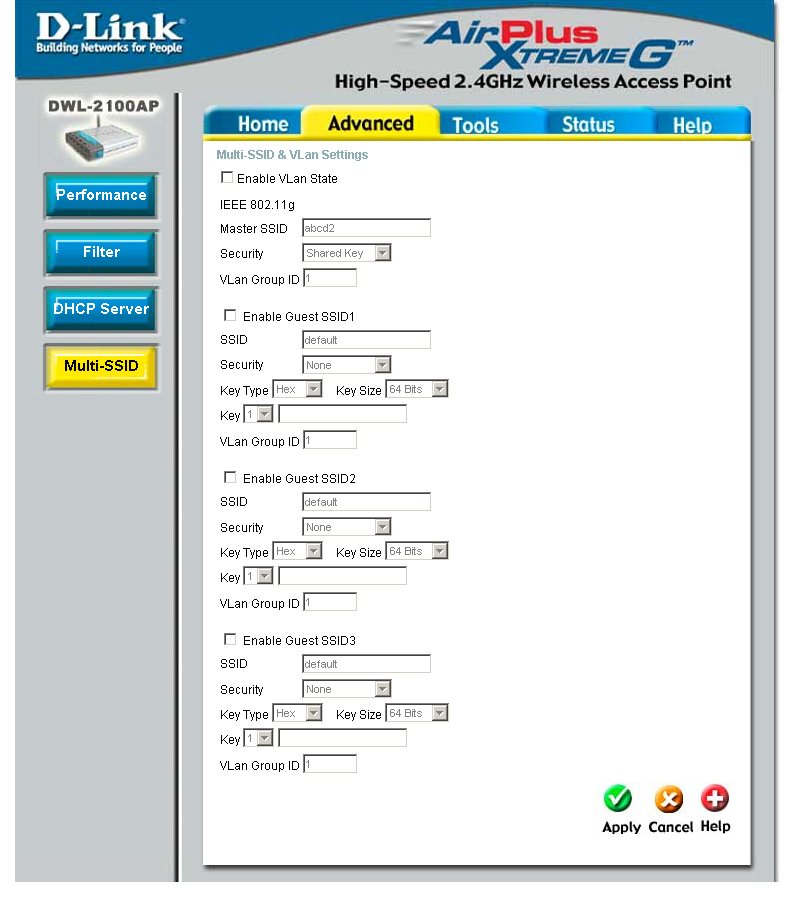

Устройство поддерживает функцию работы с виртуальными локальными сетями. Виртуальные локальные сети создаются из соображений безопасности, чтобы, например, компьютеры беспроводного сегмента имели доступ в Интернет, но не имели доступа друг к другу. Устройство также поддерживает работу с устройствами LAN-сегмента, поддерживающими стандарт виртуальных локальных сетей IEEE 802.1Q. Все клиенты, подключенные к точке доступа можно разделить на 4 виртуальные группы, создав при этом 4 SSID-идентификатора, а каждой группе можно задать свои параметры безопасности.

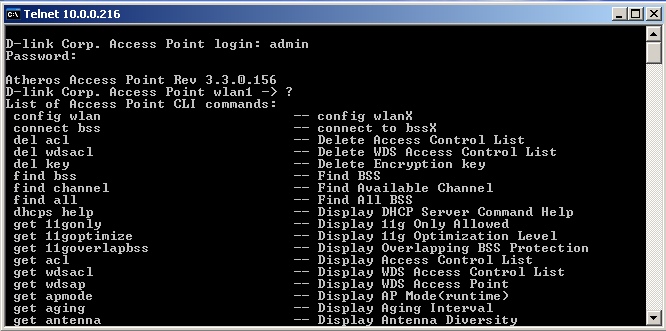

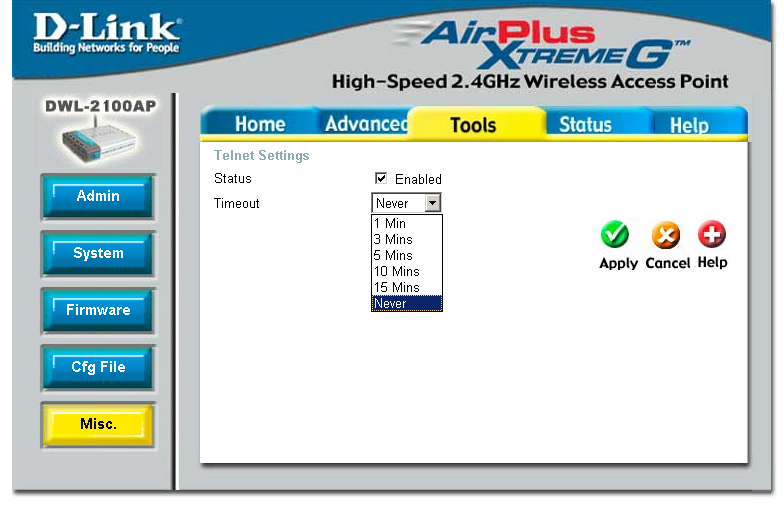

Точку доступа также можно настроить по протоколу Telnet — он имеет очень много команд, которые идут в одном большом списке и не разделены на вложенные группы

Настраивая точку доступа по протоколу Telnet возможно включение 802.11b режима, что нельзя сделать через WEB-интерфейс, а, как известно, данный режим позволяет существенно увеличить дальность связи.

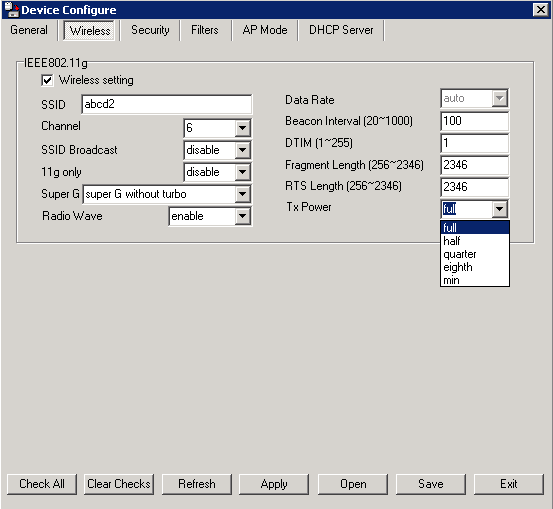

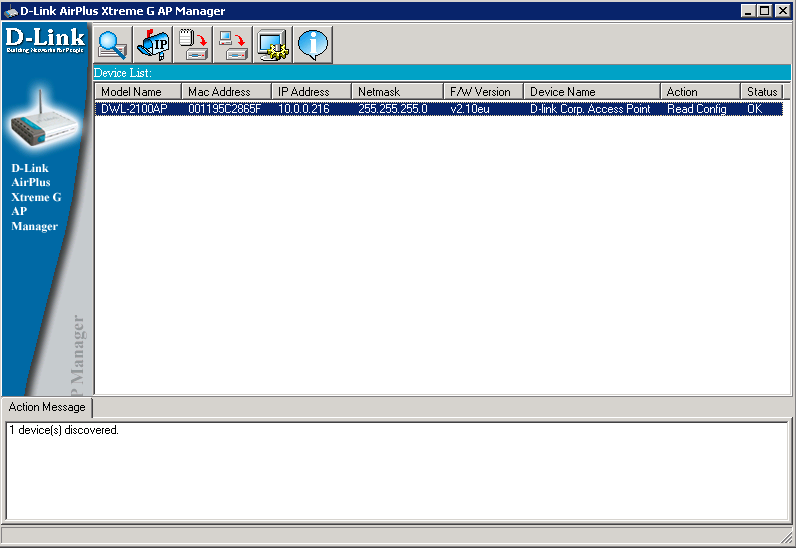

Устройство также можно настроить, используя утилиту D-Link AP Manager (под ОС Windows), использующую для настройки протокол SNMP — она предоставляет доступ к тем же настройкам, что и WEB-интерфейс, поэтому полностью описывать эту утилиту нет смысла. Немногие производители выпускают полнофункциональные утилиты для настройки своего оборудования. Основное достоинство утилиты — она находит точку доступа вне зависимости от ее адреса в сегменте сети, даже если она получает его по DHCP.

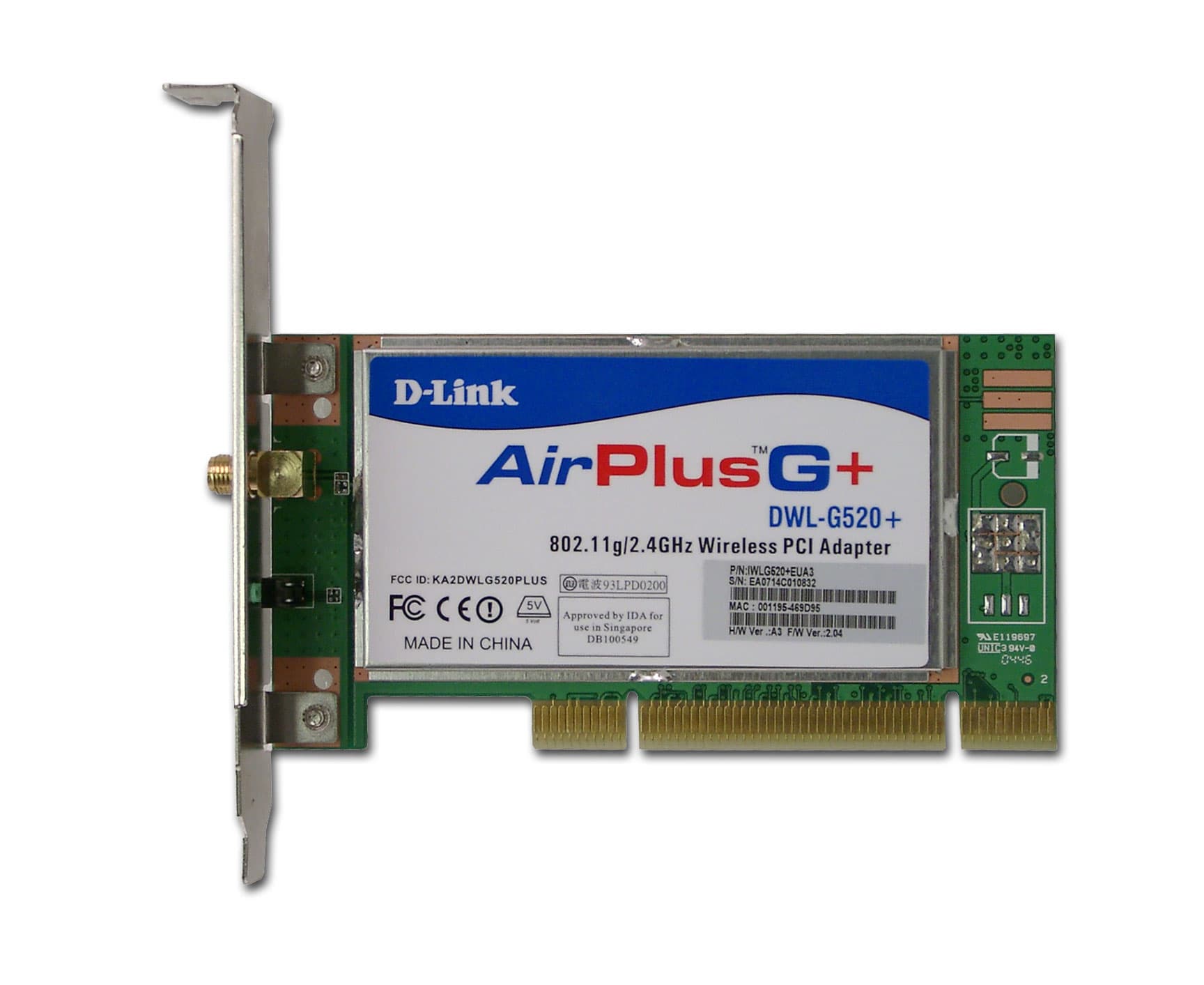

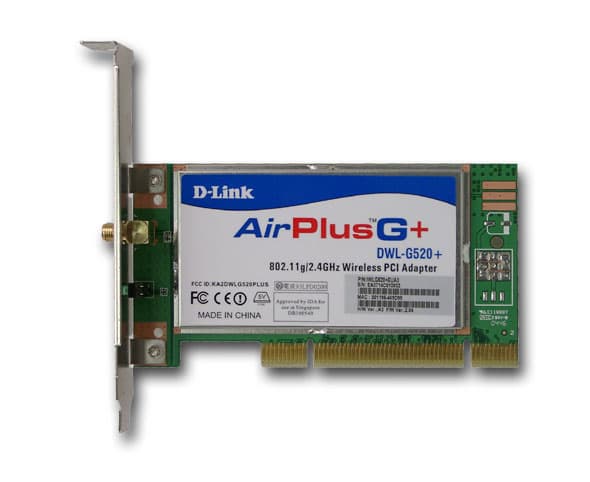

Беспроводной PCI-адаптер D-Link DWL-G520+

Беспроводной PCI-адаптер стандарта IEEE 802.11g с поддержкой Super G режима.

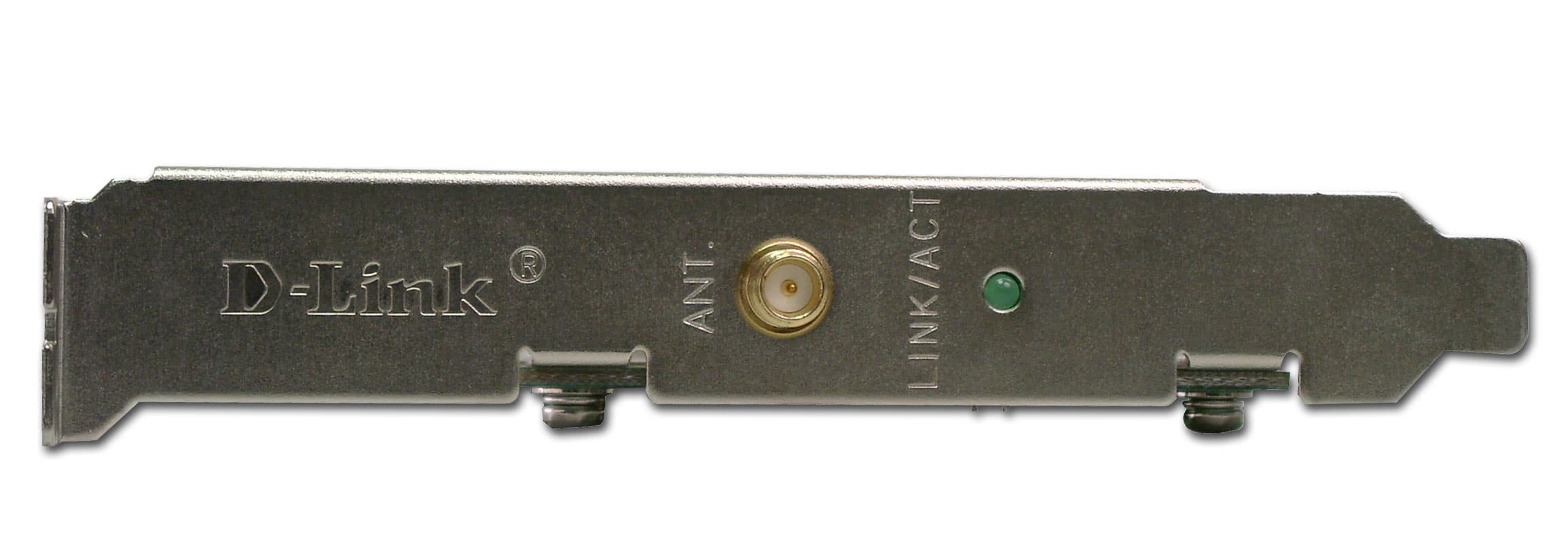

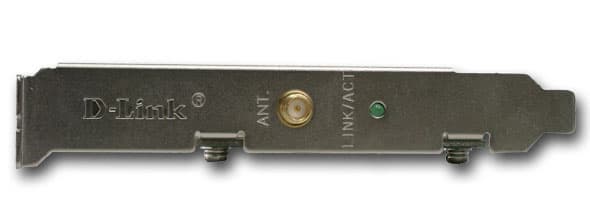

На беспроводном адаптере расположены следующие индикаторы:

  • индикатор подключения/активности беспроводной сети (Link/Act)

Спецификация устройства:

  • Интерфейс — PCI 2.2
  • Поддерживаемые скорости: 1, 2, 5,5, 11, 22, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
  • Модуляция: OFDM, CCK, DQPSK, DBPSK
  • Мощность сигнала: 14 ~ 16 dBm
  • Чувствительность приемника:
    54 Мбит/с: -71 dBm
    11 Мбит/с: -84 dBm
  • Шифрование: WPA; WEP (до 256 бит)
  • Драйвер: Win2k/XP/Me/98

В комплекте идет диск с утилитами и драйверами, краткая инструкция по установке и настройке на 6-ти языках (включая русский)

Экран приварен плате, поэтому узнать, что под ним, не удалось.

Конфигурирование:

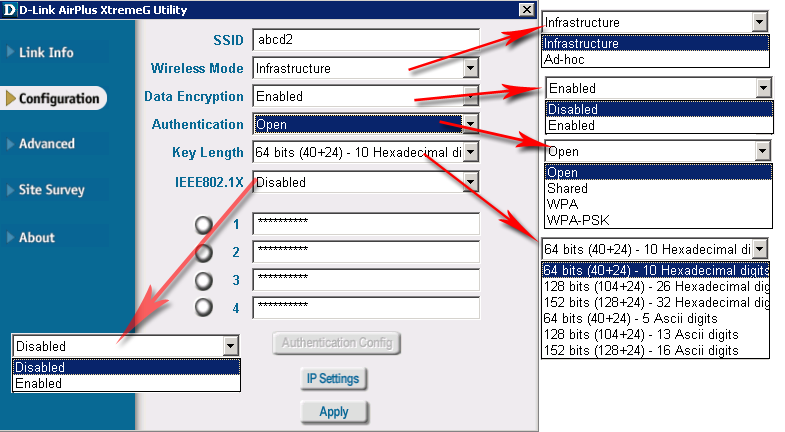

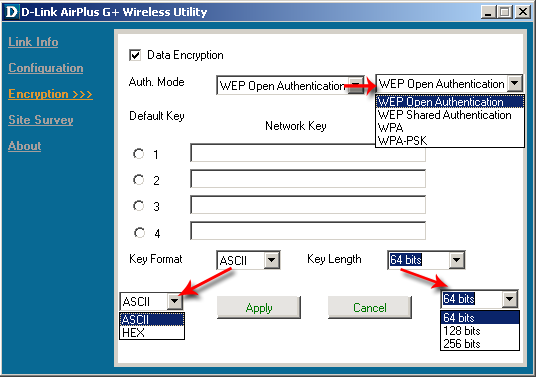

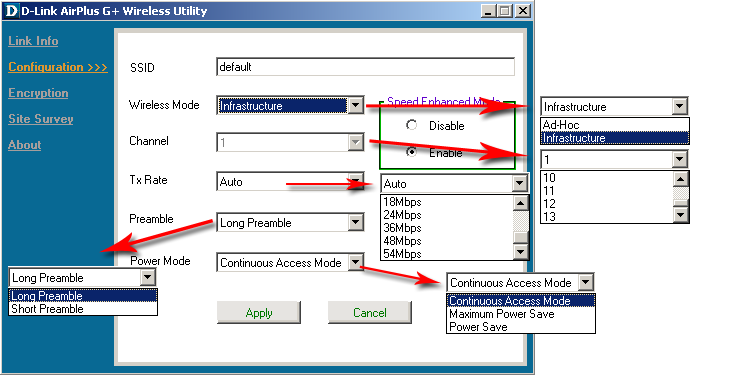

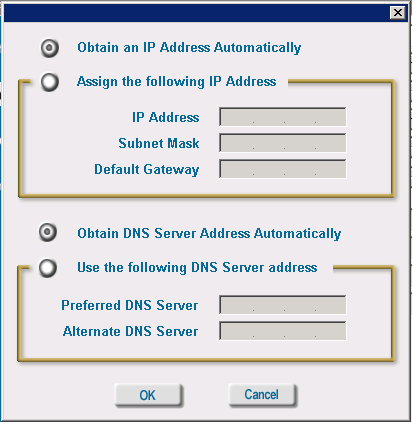

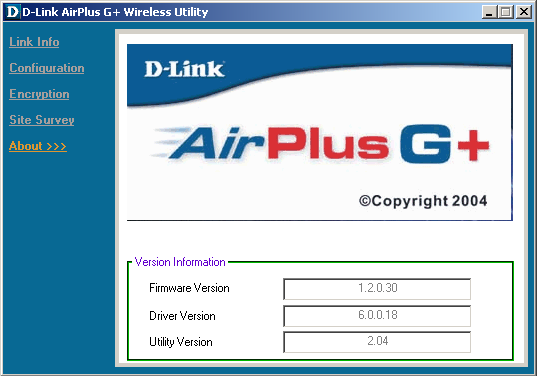

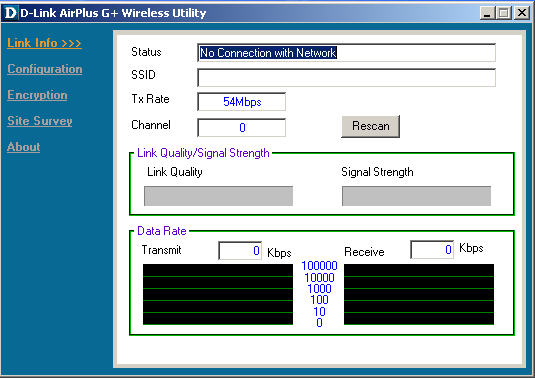

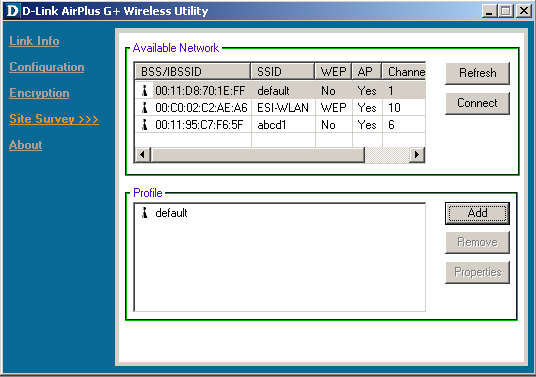

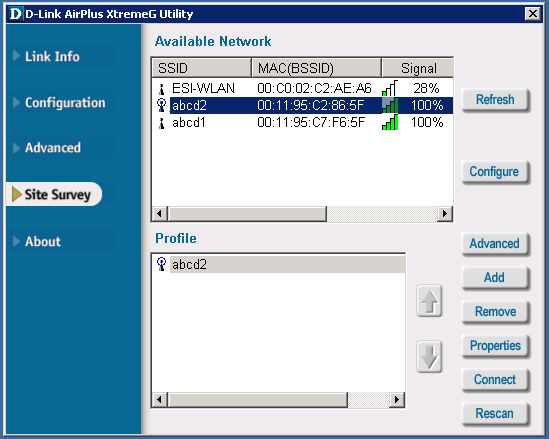

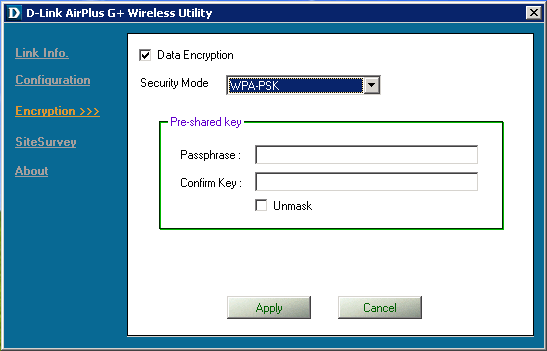

Конфигурация устройства осуществляется через утилиту настройки, основные скриншоты которой приведены ниже:



Устройство поддерживает 256-битное WEP шифрование, WPA2-шифрование.

Хочу отметить, что устройство упаковано в пакете с надписью "IMPORTANT Please install the software from bundled CD-ROM before inserting the Adapter". Смысл этой надписи примерно в следующем: сначала установите ПО (драйвер с утилитой) с диска, а только потом устанавливайте адаптер в компьютер. В случае если все сделать наоборот (сначала установить адаптер в компьютер, а потом устанавливать утилиту настройки и драйвер) — утилита настройки не распознает установленного адаптера и откажется с ним работать, то есть конфигурация будет осуществляться исключительно с помощью встроенных средств ОС Windows (Windows Zero Config в случае использования ОС Windows XP), естественно, что никакие дополнительные режимы (наподобие Super G) также работать не будут. Заставить утилиту, установленную после установки адаптера, распознавать адаптер мне удалось только с использованием восстановления системы — переустановка ПО и даже ручная чистка реестра не помогали. Так что мой совет — внимательно читать то, что написано на желтой наклейке пакета, в которой лежит адаптер — самое важное всегда пишется на самом видном месте.

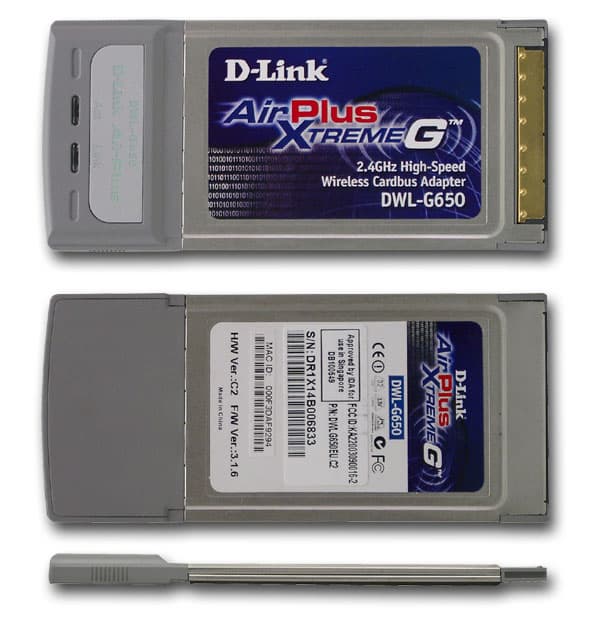

Беспроводной Cardbus-адаптер D-Link DWL-G650

Беспроводной Cardbus-адаптер стандарта IEEE 802.11g с поддержкой Super G и Super G with Turbo режима.

На беспроводном адаптере расположены следующие индикаторы:

  • индикатор связи (Link)
  • индикатор активности (Act)

Спецификации устройства:

  • Поддерживаемые интерфейсы: Cardbus
  • Скорости передачи:
    802.11g: 108 (Super G + Turbo), 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
    802.11b: 11, 5,5, 2, 1 Мбит/с
  • Мощность сигнала: до 18 dBm
  • Чувствительность приемника:
    54 Мбит/с: -70 dBm
    11 Мбит/с: -84 dBm
  • Поддерживаемые частоты: 2412–2484 МГц
  • Драйверы:
    Windows 2000/XP/Me/98
  • Безопасность:
    64/128/152 бит WEP
    WPA

В комплекте идет краткое руководство по установке и настройке на 7-ми языках (включая русский), диск с драйверами, утилитами и описанием.

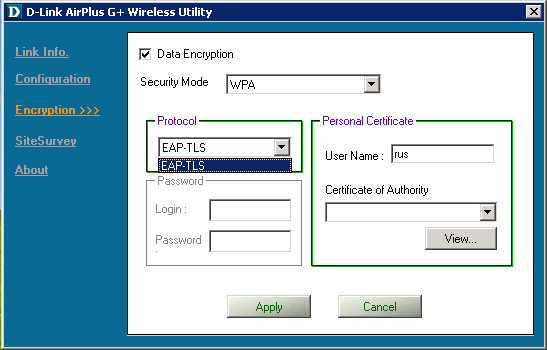

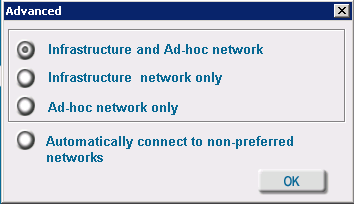

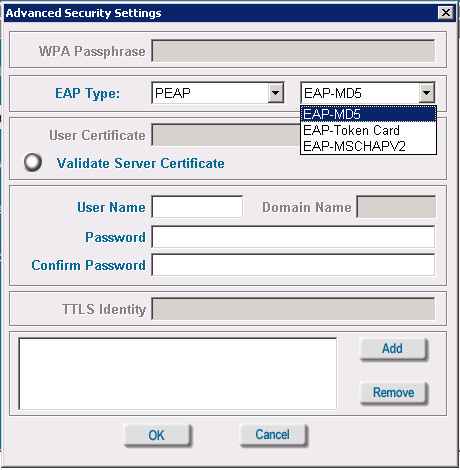

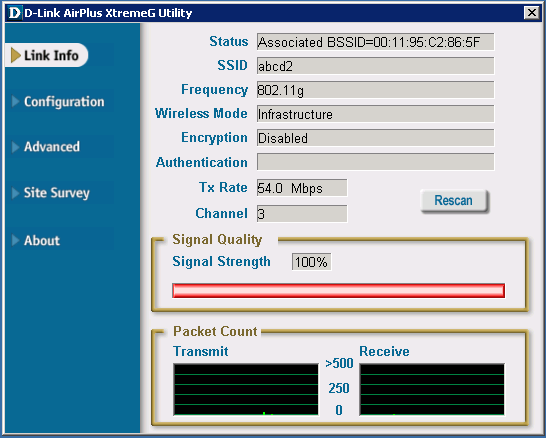

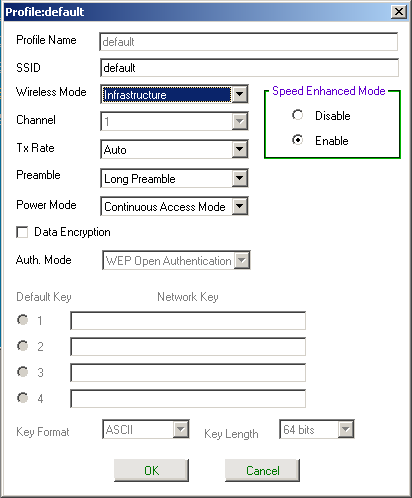

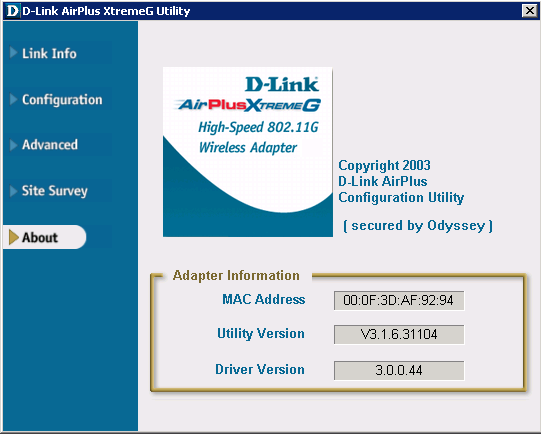

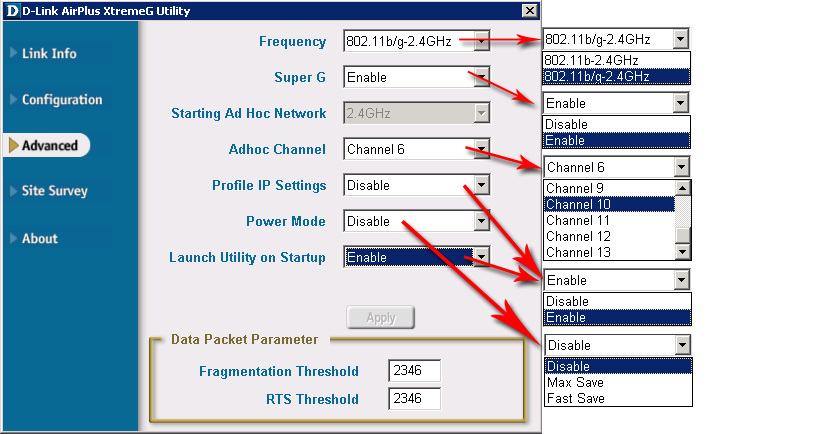

Конфигурация Cardbus-адаптера осуществляется с помощью утилиты настройки, ее скриншоты приведены ниже:

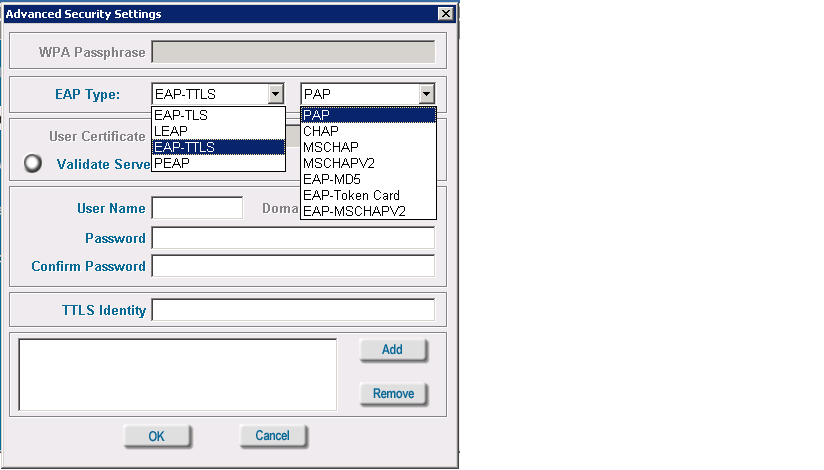

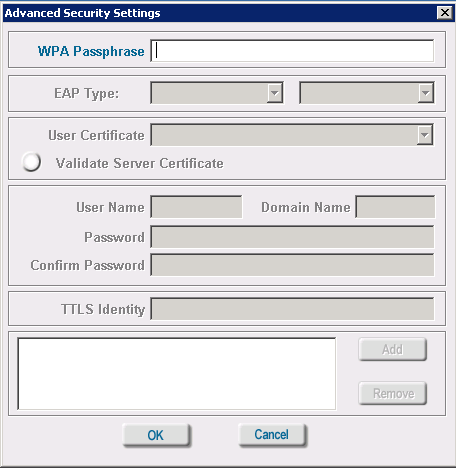

Устройство поддерживает только 152-бит WEP-шифрование, зато обеспечивает большой выбор настроек WPA-шифрования.

Так же как и для PCI-адаптера, перед установкой адаптера в компьютер необходимо установить ПО с диска. Иначе получится ситуация, наподобие той, что произошла с PCI-адаптером (см. выше)

Обзор технологий ускоренной передачи данных беспроводного сегмента.

Ниже приводятся основные методы повышения производительности беспроводного сегмента:

1. Packet Bursting (Пакетная передача данных): этот метод основан на преобразовании длинного двоичного кода, позволяя уменьшить его объем.

2. Fast Frames: (Быстрые кадры): этот метод основан на увеличении размеров передаваемых кадров. Размер заголовка остается прежним, а размер кадра увеличивается, и, следовательно, увеличивается скорость. При этом повышается вероятность ошибки — то есть мы не можем увеличивать кадры до бесконечности — рано или поздно при увеличении кадра начнется потеря производительности. Также при использовании быстрых кадров уменьшается время между передачей кадров — устройство не ждет ответа о готовности второго устройства принять кадр и сразу его посылает. Эта технология расширяет возможности пакетной передачи данных (пункт 1).

3. Hardware Compression and Encryption (Аппаратное сжатие и шифрование): используются аппаратные средства сжатия и шифрования в реальном времени, обрабатывая данные до отправки и после получения.

4. Multi-Channel Bonding (Объединение каналов): Объединение каналов позволяет работать с двумя радиоканалами одновременно. Одинарные и двойные каналы не могут использоваться одновременно. Эта технология распознаёт кадры одинарного и двойного канала и отдаёт предпочтение обработке кадров одинарных каналов.

Технология Super G остается обратно совместимой со стандартом 802.11g, использование же режима Turbo требует поддержки его всеми устройствами, во всех устройствах, поддерживающих эту технологию, она используется в паре с Super G.

Все рассматриваемые в этой статье устройства поддерживают технологию Super G. Технологию же Turbo поддерживают только точка доступа и Cardbus-адаптер D-Link DWL -G650.

Рассматриваемая точка доступа позволяет организовать беспроводную сеть в 4-х режимах: 802.11g, Super G without Turbo, Super G with static Turbo, Super G with dynamic Turbo.

Режим 802.11g — стандартный, никакие методы повышения производительности не используются.

Режим Super G without Turbo: используются метод пакетной передачи кадров и метод быстрых кадров. Этот режим совместим с 802.11g, но чтобы скорость трафика возросла, необходима поддержка этих методов повышения производительности на конечных устройствах.

Режим Super G with static Turbo: в дополнение к методам режима Super G добавляется метод объединения каналов — то есть устройство начинает вещать на двух каналах одновременно.

Режим Super G with dynamic Turbo: в отличие от предыдущего может держать связь как с устройствами поддерживающими технологию Turbo, так и с устройствами ее не поддерживающими. В этом режиме распознаются кадры как одинарного, так и двойного канала — предпочтение отдается кадрам одинарного канала. В случае наличия в беспроводной сети устройств, не поддерживающих технологию Turbo скорость трафика будет падать из-за деления на обработку пакетов одинарного канала и обработку пакетов двойного канала (предпочтение обработке кадров одинарных каналов).

Для описания методов повышения производительности беспроводного сегмента была использована информация с сайта компании D-Link (описание технологии 108 Мбит/с).

Тестирование производительности

Так как PCI-адаптер не поддерживает технологию Turbo, все тесты, в которых он участвовал, проводились только для режимов 802.11g и Super G. В случае тестирования устройств, поддерживающих технологию Turbo — использовался режим Super G with Static Turbo для отключения проверок на использование одинарного/двойного канала.

В нашей тестовой лаборатории начаты работы по созданию методики тестирования беспроводных точек доступа для возможности сравнения точек доступа между собой. Для этого организуются тесты на дальность связи. Проверяется пропускная способность при различной удаленности адаптера от точки доступа — при этом, естественно, используется ноутбук с Carsbus-адаптером, никакие PCI-адаптеры проверить таким образом не представляется возможным. Базовые расстояния берутся с интервалом 10 метров. Несмотря на то, что тестирование проходило внутри здания на максимально возможном расстоянии (~60 метров — длина коридора здания) разница в скорости на различных дистанциях не была особо заметной, поэтому было принято решение о том, что между точкой доступа и Cardbus-адаптером должно быть препятствие. Точка доступа устанавливалась внутри офиса в метре от двери, а в коридоре ставился ноутбук на расстоянии 10, 20, 30 и 40 метров от двери, после чего проводилось тестирование. Для большей объективности результатов точки доступа должны помещаться в одинаковые условия. Методика тестирования точек доступа находится в стадии разработки, поэтому в дальнейшем условия тестирования могут меняться, но для наглядности текущие результаты будут освещаться в выпускаемых обзорах.

Тестирование беспроводного сегмента:

Тестирование проходило в несколько этапов:

  • Тест "Точка доступа DWL-2100AP — PCI адаптер"
  • Тест "Точка доступа DWL-2100AP — Cardbus адаптер"
  • Тест "Точка доступа DWL-2100AP — PCI и Cardbus адаптеры"
  • Тест "PCI и Cardbus адаптеры, через точку доступа DWL-2100AP — режим Infrastructure"
  • Тест "PCI адаптер — Cardbus адаптер, режим AdHoc"
  • Тест "Точка доступа 2100AP — Cardbus адаптер, различная дистанция"

Тест "Точка доступа DWL-2100AP — PCI адаптер": трафик гонялся между компьютером с беспроводным сетевым PCI-адаптером D-Link DWL-G520+ и компьютером локального (LAN) сегмента через точку доступа D-Link DWL-2100AP. Скорость соединения выставлялась автоматически для режимов 802.11g, и Super G. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • PCI — беспроводной адаптер D-Link DWL-G520+
  • AP — точка доступа D-Link DWL-2100AP
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11g и Super G режимов точки доступа D-Link DWL-2100AP:

Максимальная скорость: 22,44 Мбит/с — для 802.11g режима и 26,98 Мбит/с для Super G режима. При использовании Super G режима прирост производительности составляет от 2 до 4 Мбит/с. В обоих случаях скорость от точки доступа в 1,5 раза ниже скорости к точке доступа.

Тест "Точка доступа DWL-2100AP — Cardbus адаптер": трафик гонялся между компьютером с беспроводным сетевым Cardbus-адаптером D-Link DWL-G650 и компьютером локального (LAN) сегмента через точку доступа D-Link DWL-2100AP. Скорость соединения выставлялась автоматически для режимов 802.11g, Super G, и Super G with Turbo. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • Cardbus — беспроводной адаптер D-Link DWL-G650
  • AP — точка доступа D-Link DWL-2100AP
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11g, Super G и Super G with Turbo режимов:

Максимальная скорость: 21,45 Мбит/с — для 802.11g режима, 23,18 Мбит/с — для режима Super G, 36,28 Мбит/с — для режима Super G with Turbo. Использование режима Super G дает небольшой прирост производительности, по сравнению с режимом 802.11g. При использовании режима Super G with Turbo большинство тестов показывают значительный прирост производительности, по сравнению с режимом 802.11g (в полнодуплексном режиме производительность возрастает в 1.8 раза).

Тест "Точка доступа DWL-2100AP — PCI и Cardbus адаптеры": трафик гонялся между компьютерами с беспроводными сетевыми адаптерами D-Link DWL-G650 и D-Link DWL-G520+ и компьютером локального (LAN) сегмента через точку доступа D-Link DWL-2100AP. Скорость соединения выставлялась автоматически для режимов 802.11g и Super G. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • AP — точка доступа D-Link DWL-2100AP
  • Cards — беспроводные адаптеры D-Link DWL-G650 и D-Link DWL-G520+
  • PCI — беспроводной адаптер на PCI-шине D-Link DWL-G520+
  • Cardbus — беспроводной адаптер на Cardbus-шине D-Link DWL-G650
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11g и Super G режимов:

Максимальная скорость: 19,79 Мбит/с — для 802.11g режима, 25,08 Мбит/с — для режима Super G. Использование режима Super G дает значительный прирост производительности, по сравнению с режимом 802.11g, но в некоторых тестах при его включении производительность падает (тест Cardbus -> AP). Полное распределение скоростей приведено ниже:

При включении Super G режима в полудуплексном режиме скорость от беспроводных адаптеров к точке доступа ниже, чем в 802.11g режиме.

Тест "PCI и Cardbus адаптеры, через точку доступа DWL-2100AP — режим Infrastructure" — трафик гоняется между беспроводными сетевыми адаптерами D-Link DWL-G650 и D-Link DWL-G520+ через точку доступа D-Link DWL-2100AP (режим Infrastructure). Скорость соединения устанавливается в Auto mode. Тест проводился для режимов: 802.11g и Super G с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • PCI — беспроводной адаптер на PCI-шине D-Link DWL-G520+
  • Cardbus — беспроводной адаптер на Cardbus-шине D-Link DWL-G650
  • fdx — генерация трафика в обоих направлениях

Результаты теста для 802.11g и Super G режимов:

Максимальная скорость: 10,94 Мбит/с для режима 802.11g, 13,57 Мбит/с — для Super G. Во всех тестах при включении Super G режима наблюдается небольшой прирост производительности.

Тест "PCI адаптер — Cardbus адаптер, режим AdHoc" - трафик гонялся напрямую между беспроводными сетевыми адаптерами D-Link DWL-G520+ и D-Link DWL-G650 (режим AdHoc). Тест проводился для двух режимов: 802.11g и Super G. Скорость устанавливалась в Auto mode, при этом скорость соединения составляла 11 Мбит/с в 802.11g и 54 Мбит/с в Super G режиме. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

Сокращения:

  • PCI — беспроводной адаптер на PCI-шине D-Link DWL-G520+
  • Cardbus — беспроводной адаптер на Cardbus-шине D-Link DWL-G650
  • fdx — генерация трафика в обоих направлениях

Результаты теста:

Максимальная скорость: 5,36 Мбит/с — в 802.11g режиме и 3,23 Мбит/с в Super G режиме. Как видно, использование Super G режима в данном случае снижает производительность, несмотря на то, что скорость соединения составляет 54 Мбит/с.

Тест "Точка доступа DWL-2100AP — Cardbus адаптер, различная дистанция" — трафик гонялся между точкой доступа D-Link DWL-2100AP и ноутбуком с беспроводным Cardbus-адаптером D-Link DWL-G560. Скорость соединения устанавливалась в режим Auto. Расстояние между точками менялось и составляло сначала 10 метров, затем 20, 30 и 40 метров, трафик генерируется в обоих направлениях (full duplex). По причине невозможности включения режима 802.11b тест проводился только для режима 802.11g с помощью Chariot NetIQ в течение 1 минуты.

Результаты теста для 802.11g.

По графику прослеживается уменьшение скорости передачи при увеличении расстояния между точками.

Доступность:

D-Link DWL-2100AP Н/Д(0)
D-Link DWL-G520+ Н/Д(0)
D-Link DWL-G650 Н/Д(0)

Выводы

Точка доступа D-Link DWL-2100AP показывает высокие результаты как в режиме 802.11g, так и в режиме Super G и Super G with Turbo — в большинстве случаев они дают значительный прирост производительности, но в ряде случаев при их использовании производительность падает. В случае использования режима AdHoc включение Super G режима значительно снижает производительность, несмотря на то, что скорость соединения составляет 54 Мбит/с (против скорости 11 Мбит/с, которая устанавливается в режиме 802.11g). Режим связи 802.11b нельзя включить посредством WEB-интерфейса — его можно выбрать, только настраивая точку доступа по Telnet.

Плюсы:
  • Возможна работа в 5-ти режимах (точка доступа, мост, мост+точка доступа, повторитель, клиент)
  • Значительное повышение производительности при использовании расширенных (Super G и Turbo) режимов
  • Встроенный DHCP-сервер
  • Возможность отсекать широковещательную рассылку из LAN-сегмента
  • Возможность создавать независимые виртуальные сети
  • Возможность настройки по Telnet
  • Встроенная справочная система

Минусы:

  • Отсутствие возможности ведения Log-журнала
  • В настройках WEB-интерфейса нет возможности выбрать режим 802.11b, его включение возможно только при настройке по Telnet



Оборудование предоставлено российским представительством компании D-Link
