Автомобильный видеорегистраторQStar RS9 General

Компания QStar сама себя описывает как изначально южнокорейскую — но не скрывает, что сейчас она имеет офисы в Гонконге, Тайване и... правильно — вездесущем Китае. Занимается она только видеорегистраторами (по крайней мере, судя по русскоязычному сайту), но не только автомобильными — также и вело-, и даже видеорегистраторами для животных.

Нас же в ее ассортименте заинтересовал довольно редко встречающийся, но очень, с нашей точки зрения, интересный подвид автомобильных видеорегистраторов — с внешней камерой, отделенной от блока управления.

Оглавление

Комплект поставки

Автомобильный видеорегистратор QStar RS9 General

Автомобильный видеорегистратор QStar RS9 General

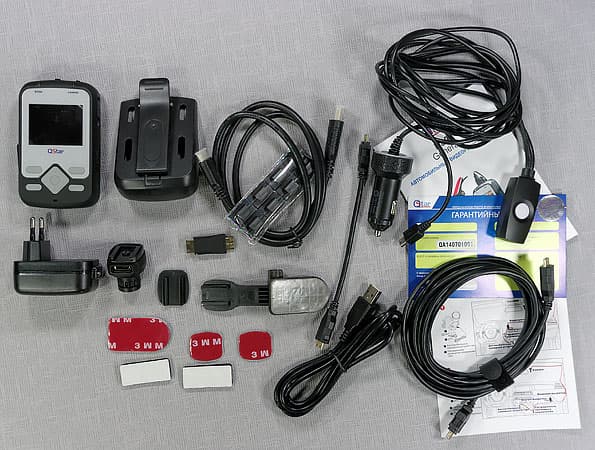

Распаковав коробку, мы обнаруживаем:

  • основной блок;
  • адаптер питания от прикуривателя с дистанционным включателем записи;
  • адаптер питания от сети 220 В;
  • внешнюю камеру;
  • кронштейн для крепления внешней камеры на лобовое стекло;
  • переходник для установки внешней камеры непосредственно на управляющий блок;
  • кабель HDMI;
  • кабель USB—Mini-USB;
  • инструкцию и гарантийный талон.
Автомобильный видеорегистратор QStar RS9 General

Комплектация с одной стороны богатая, с другой же — проанализировав назначение каждого элемента, понимаешь, что «а ведь ничего лишнего и ненужного здесь просто нет!» Это создает положительное впечатление о продукте. Отдельно хочется отметить дублирование всех «липучек» — вполне логично предположить, что с первого раза приклеить кронштейн удачно кому-то не удастся. Также радует целых 8 держателей провода.

Эксплуатация

Управление

Автомобильный видеорегистратор QStar RS9 General

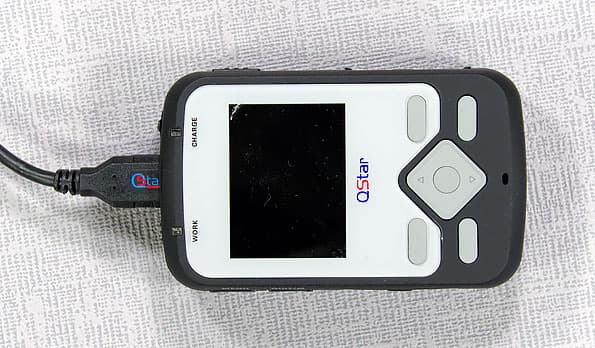

Управляется QStar RS9 с помощью кнопок. Кнопок у него много, и расположены они... ох, где они только не расположены. 4 кнопки и двухпозиционный джойстик — на лицевой стороне, кнопка включения — на правой грани, кнопки menu и quit — на левой, и, наконец-таки, кнопка lock — на верхней.

Автомобильный видеорегистратор QStar RS9 General

Прочтя инструкцию, научиться использовать все это великолепие для работы с устройством можно, и даже не очень сложно, но все равно вопрос «зачем столько?!» возникает в мозгу постоянно, и не изгнать его никак. Тем более что никаких мегаудобств все это кнопочное разнообразие не создает — эргономика у устройства довольно средняя.

Автомобильный видеорегистратор QStar RS9 General

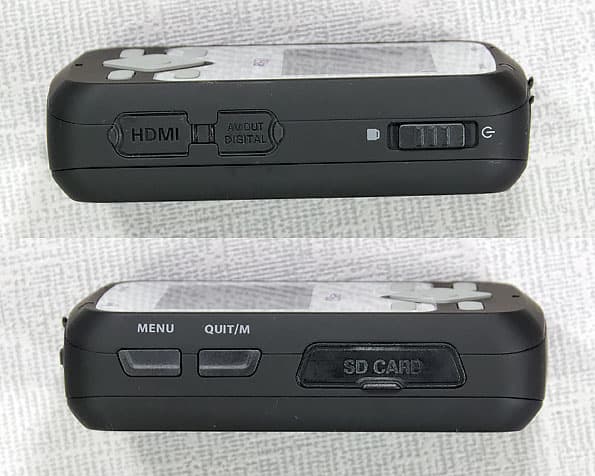

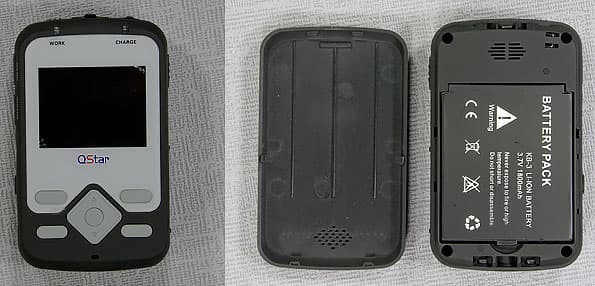

Разъемов тоже довольно много: HDMI и совмещенный Mini-USB/AV-out/питание — на правой грани; SD-карты — на левой грани; разъемы для внешней камеры и микрофона — на верхней. При этом с помощью специального адаптера камеру можно «воткнуть» прямо в основной блок — без кабеля.

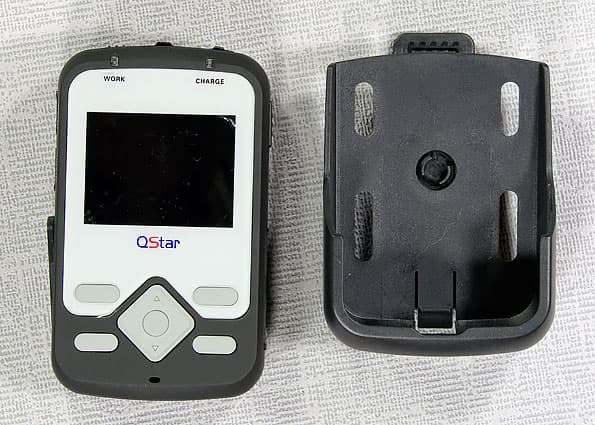

На фото выше хорошо видно, почему чехол для хранения (или поясного ношения?) категорически невозможно использовать для установки видеорегистратора на рабочее место: часть «кармашка» перекрывает разъем питания. Вообще, не совсем понятно, для чего основной блок RS9 куда-то носить — камера-то внешняя. Или ее предлагается тоже брать с собой, вместе с трехметровым кабелем?

Автомобильный видеорегистратор QStar RS9 General

Напоминаем, что полное описание меню устройства со всеми подробностями вы можете найти в отдельном разделе.

Автомобильный видеорегистратор QStar RS9 General

Меню устройства, да простят нам эту формулировку, нельзя назвать ни сложным, ни логичным.То есть не найти там нужный пункт — затруднительно (не такое уж оно большое), но вот если вы попытаетесь угадать, в каком месте он будет — скорее всего, ошибетесь.

Автомобильный видеорегистратор QStar RS9 General

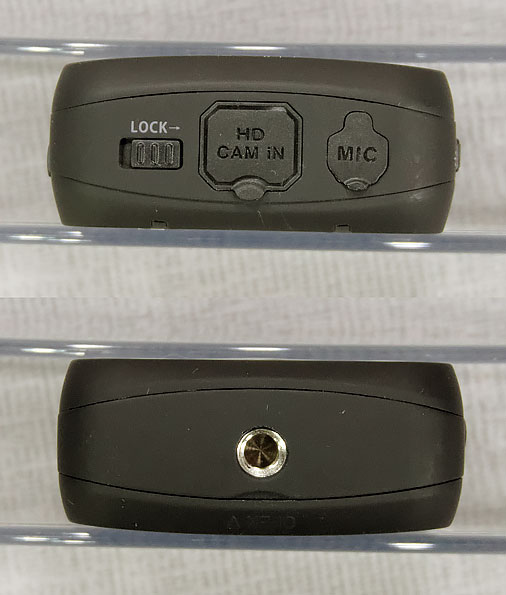

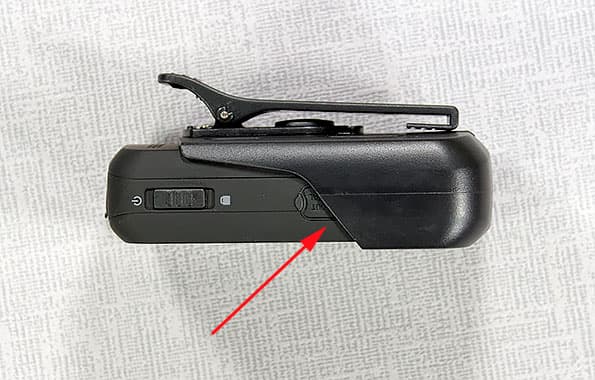

Сверху расположена «сдвигающаяся» кнопка Lock, которая блокирует все остальные клавиши (зачем в автомобильном видеорегистраторе защита от случайных нажатий — сие тайна великая есть), Mini-HDMI-разъем для подключения внешней камеры и стандартный аудиоразъем 3,5 мм для внешнего микрофона. Снизу на корпусе прибора расположена металлическая вставка со стандартной резьбой под фотоштатив.

Крепление

Автомобильный видеорегистратор QStar RS9 General

Автомобильный видеорегистратор QStar RS9 General

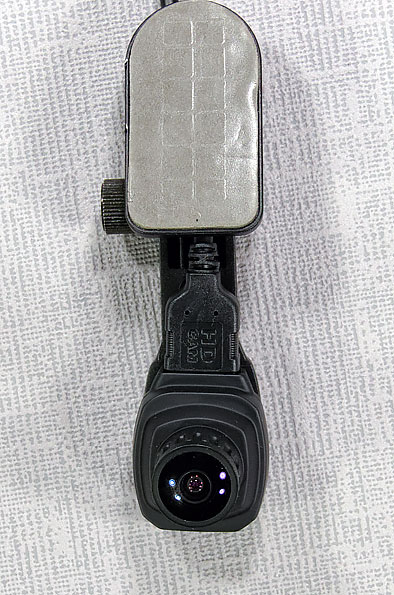

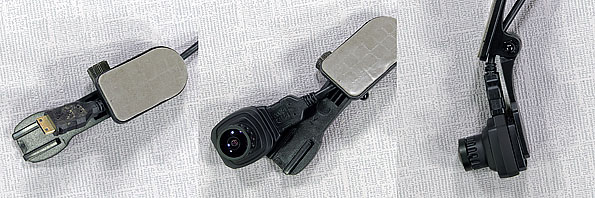

Прилагаемый кронштейн для крепления на лобовое стекло нужно сначала разобрать, продеть в него HDMI-кабель, потом собрать, вставить разъем кабеля в камеру и уже потом закрепить камеру на кронштейне. Если предусматривается альтернативный привычному способ установки, сзади камеры есть винт, открутив который ее можно поворачивать. Так, например, повернув камеру на 180°, мы получим изображение, перевернутое вверх ногами.

Автомобильный видеорегистратор QStar RS9 General

К стеклу кронштейн крепится двухсторонней липучкой, и учитывая их суммарный с камерой вес, никаких сомнений в надежности такого крепления у нас не возникло.

Совместная работа с другими устройствами

При подключении к компьютеру устройство распознает, что «на другом конце» не просто зарядное устройство, выводит на экран сообщение о подключении по USB, после чего в системе появляются 2 новых диска, один из которых соответствует SD-карточке, а второй — памяти устройства.

При подключении к телевизору с помощью «бокового» HDMI не происходило вообще ничего, так что назначение данного порта осталось для нас загадкой.

Полевые испытания

Автомобильный видеорегистратор QStar RS9 General

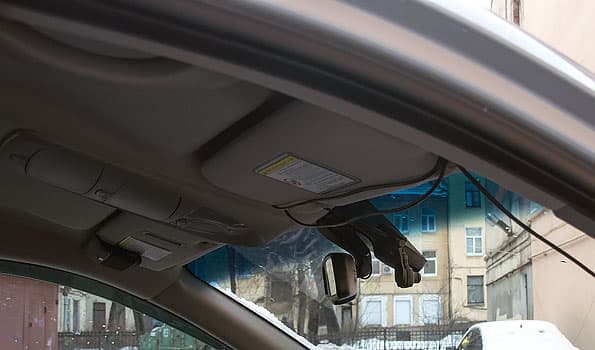

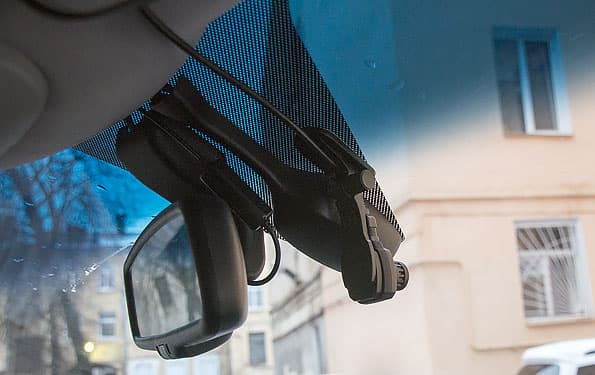

Мы решили не мудрствовать лукаво и установить камеру за зеркало заднего вида. Трудностей это не вызвало, процесс установки совершенно тривиальный. А вот быстрой съемки совершенно не предусмотрено, конструкция кронштейна однозначно намекает нам на то, что снимать камеру после установки не нужно.

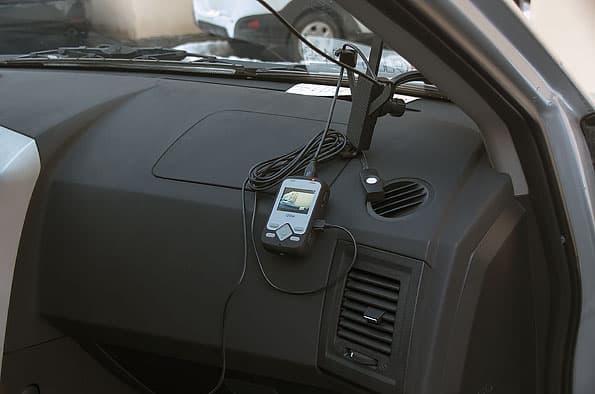

Автомобильный видеорегистратор QStar RS9 General

Экранчик прибора не выделяется какими-то особенными свойствами: это обычный TFT TN со всеми его недостатками. Управлять устройством несложно, особенно после того, как выучишь наизусть назначение всех клавиш — ведь они не подписаны, а «тисненые» значки на кнопках даже при свете еле видны. Сами клавиши довольно тугие, но в данном случае нас это совершенно не беспокоило — пусть управляющий блок шатается сколько угодно, камера-то не на нем.

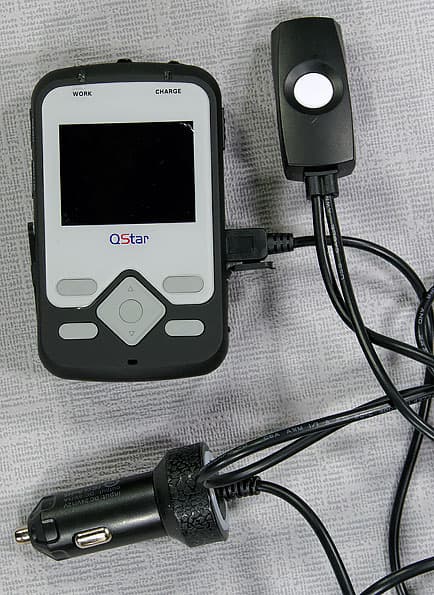

«Пульт дистанционного управления» в данном случае представлен одной кнопкой включения/выключения записи, расположенной на проводе идущем от прикуривателя.

Автомобильный видеорегистратор QStar RS9 General

Датчик движения имеет адекватную чувствительность но несколько запаздывает со срабатыванием: с момента появления движущегося объекта в кадре до момента старта записи проходит по субъективной оценке где-то около 2 секунд. Это в большинстве реальных ситуаций не очень страшное опоздание, однако встречались нам и более расторопные устройства.

Автомобильный видеорегистратор QStar RS9 General

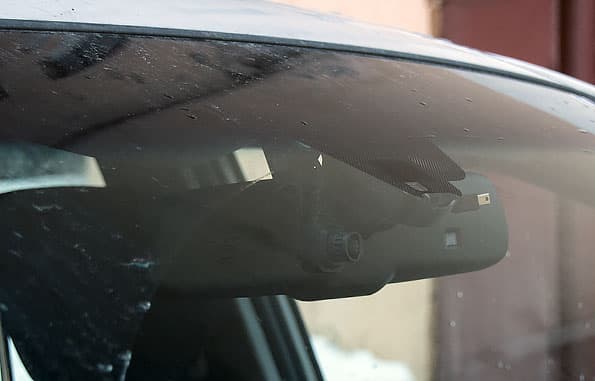

Любители конспирации от установки внешней камеры получат истинное наслаждение: она миниатюрна, вся поверхность за исключением глазка объектива матово-черная, кронштейн тоже маленький и аккуратный. Разумеется, присмотревшись внимательно, обнаружить прибор можно (объектив не спрячешь — он и выдаст назначение «этой штуковины на лобовом стекле»), но даже если не мудрствуя лукаво разместить видеорегистратор так, как у нас на фото — ни боковое зрение ни даже непристальный взгляд у упор не дают мгновенного сигнала «здесь камера!»

Результаты тестов

Угол обзора

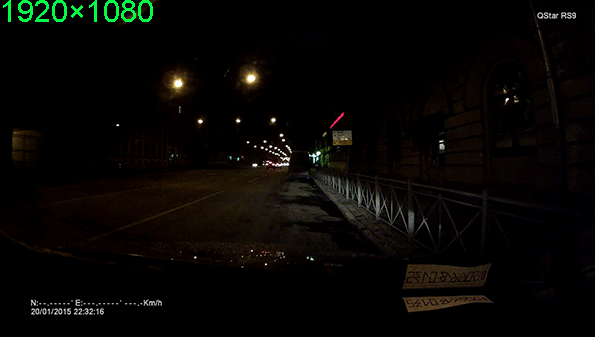

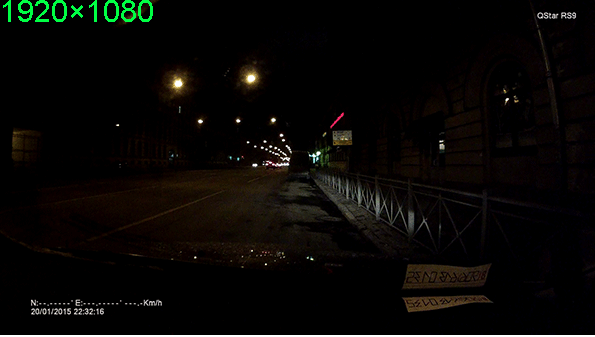

Не все видеорегистраторы имеют одинаковый угол обзора во всех поддерживаемых разрешениях и мы традиционно проверяем этот вопрос с помощью простейшего эксперимента: делаем видеозапись одного и того же вида из окна в разных разрешениях, приводим скриншоты к одному размеру и накладываем друг на друга.

Автомобильный видеорегистратор QStar RS9 General

Угол обзора в основных рабочих разрешениях 1080P и 720P одинаков, и только в вообще неизвестно зачем нужном 848×480 он сужается. Последнее сложно считать недостатком, т. к., повторимся, нам не приходит в голову ни одной причины для того, чтобы пользоваться этим режимом.

Дневное видео

В качестве образцов дневной и ночной записи мы приводим видеофрагменты длиной 2 минуты, сконвертированные с помощью Handbrake в формат AVC/MP4 с уменьшением разрешения до стандартной ширины статьи (около 600 пикселов) и битрейта до 1600 Кбит/с. Оригиналы видеозаписей доступны для скачивания, ссылки на них приведены в отдельном разделе. За основу роликов, вставляемых в статью, берутся видеозаписи с наибольшим возможным разрешением.

Неравномерность небесного покрова как бы намекает нам на определенный динамический диапазон, но скажем прямо: до этого параметра у матриц SONY Exmor здесь явно далеко. Видеоряд, в принципе, без ощутимых иъянов, но на наш вкус несколько темноват. Цветопередача приемлемая, геометрические искажения не бросаются в глаза.

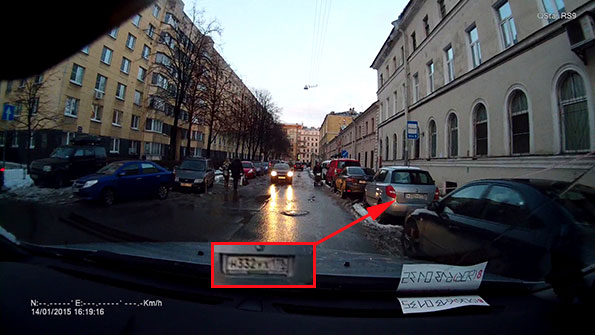

Наш любимый тест — попытка точно определить номер автомобиля по стоп-кадру с видеозаписи. Посмотрим, как герой сегодняшнего обзора справится с этим заданием днем.

Автомобильный видеорегистратор QStar RS9 General

Хорошо, но никаких особенных восторгов: на такой скорости хуже справился бы только совсем бюджетный вариант. А вот на более высоких скоростях номера смазаны.

Ночной режим

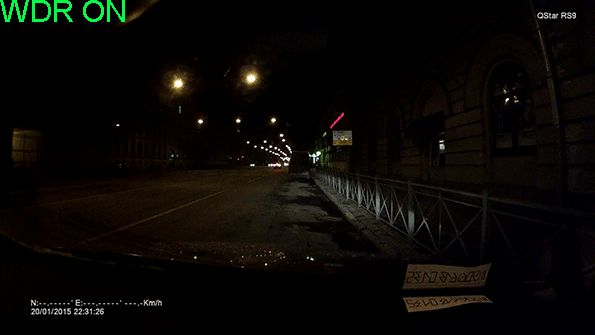

Ночной режим — это специальный режим работы видеорегистратора, призванный улучшить качество картинки в темное время суток по возможности не ухудшая ее днем (последнее удается далеко не всем, а идеал вообще вряд ли достижим). Чаще всего его называют WDR — Wide Dynamic Range — широкий (по-русски более правильно будет «расширенный») динамический диапазон [изображения]. Герой сегодняшнего материала такой режим имеет, и мы, разумеется, протестировали качество ночной картинки с ним и без него.

Автомобильный видеорегистратор QStar RS9 General

При желании даже можно внушить себе, что некий эффект от включения ночного режима виден, но вообще-то он, что называется, «на грани погрешности измерения». Загадочная ситуация: ночной режим есть, а толку от него — нет. Впрочем, это не последняя загадка в поведении нашего героя ночью.

Ночное видео

Ночная съемка осуществлялась с теми же параметрами, что и дневная.

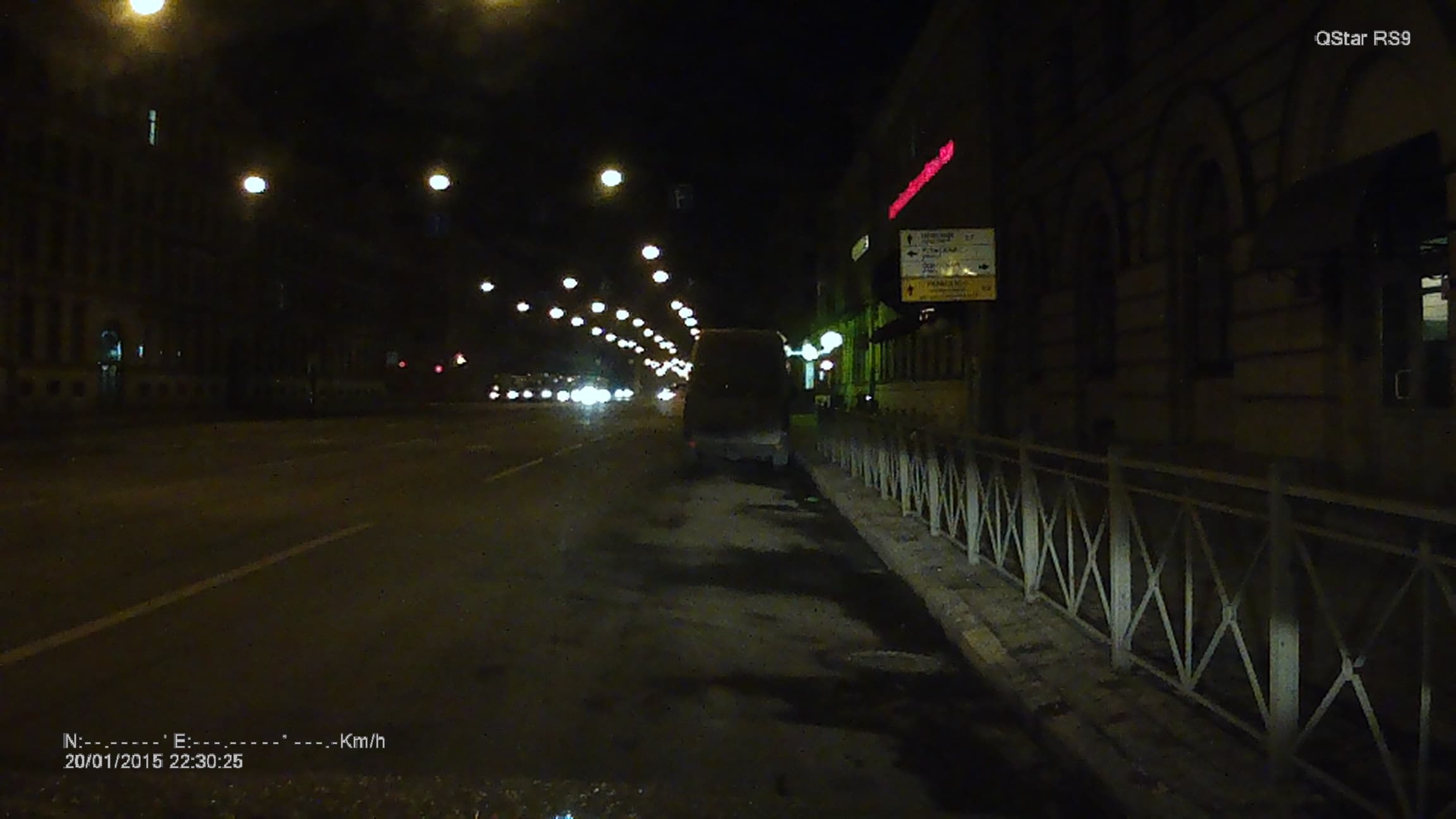

Очень, очень, очень темно. Оба эксперта, участвовавших в ночной видеозаписи, однозначно и без сомнений вынесли вердикт: на самом деле, на улице было намного светлее, чем создается впечатление по видеосъемке. Да скажем откровеннее: Суворовский проспект Санкт-Петербурга ночью освещен ничуть не хуже чем иным пасмурным днем! И это при том, что «ночной режим» здесь включен. Чрезвычайно странная ситуация.

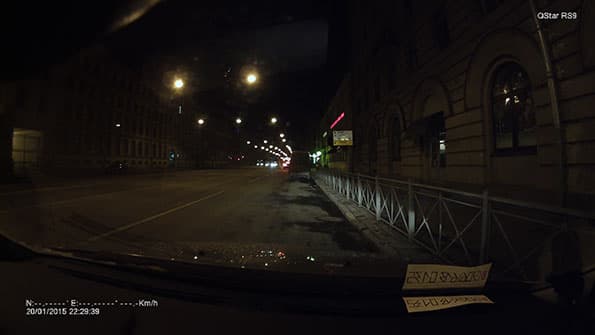

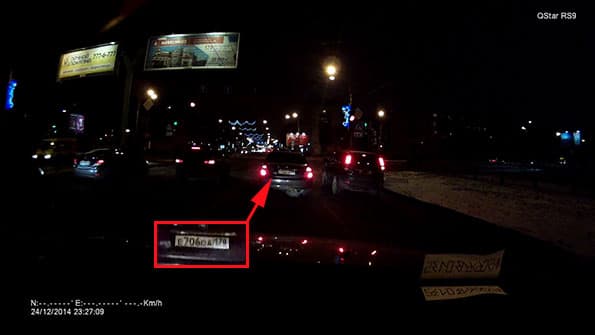

Традиционное задание на распознавание номера, теперь в ночных условиях.

Автомобильный видеорегистратор QStar RS9 General

Если подъехать практически вплотную к стоящей машине, то света фар автомобиля, направленных на номер практически в упор, наконец-таки хватает чтобы можно было его разглядеть. Нетипичный случай: как правило, в такой ситуации мы боимся «пересвета» — а тут в точности наоборот.

Звук

Чувствительности микрофона вполне хватает чтобы услышать на записи все происходящее в салоне автомобиля и даже громкие звуки на улице (при закрытых окнах). При этом серьезных перегрузок нет, слушается запись комфортно, «ухо не скребет». В общем, к звуку у нас претензий нет.

Фото

Автомобильный видеорегистратор QStar RS9 General

Автомобильный видеорегистратор QStar RS9 General

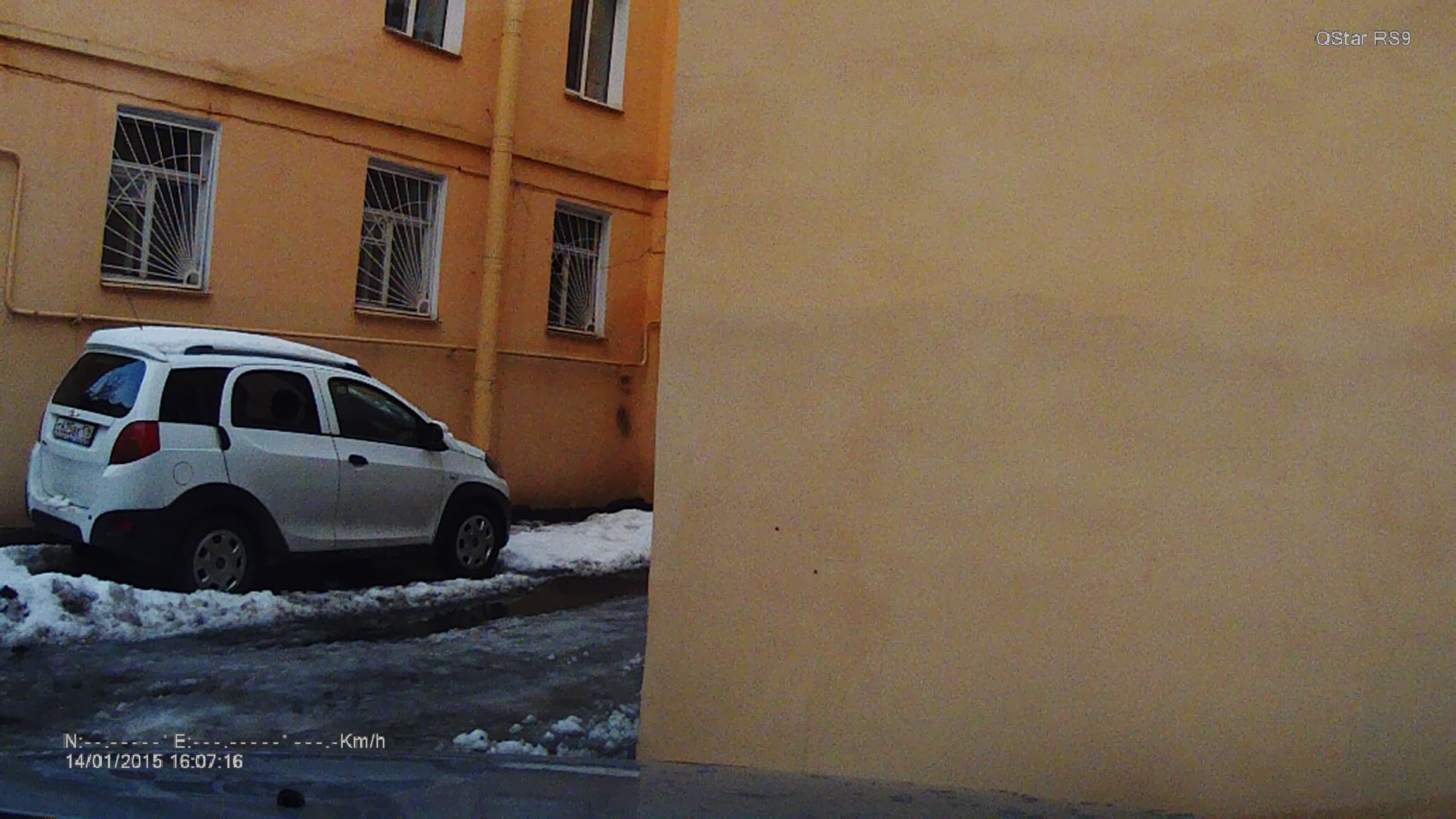

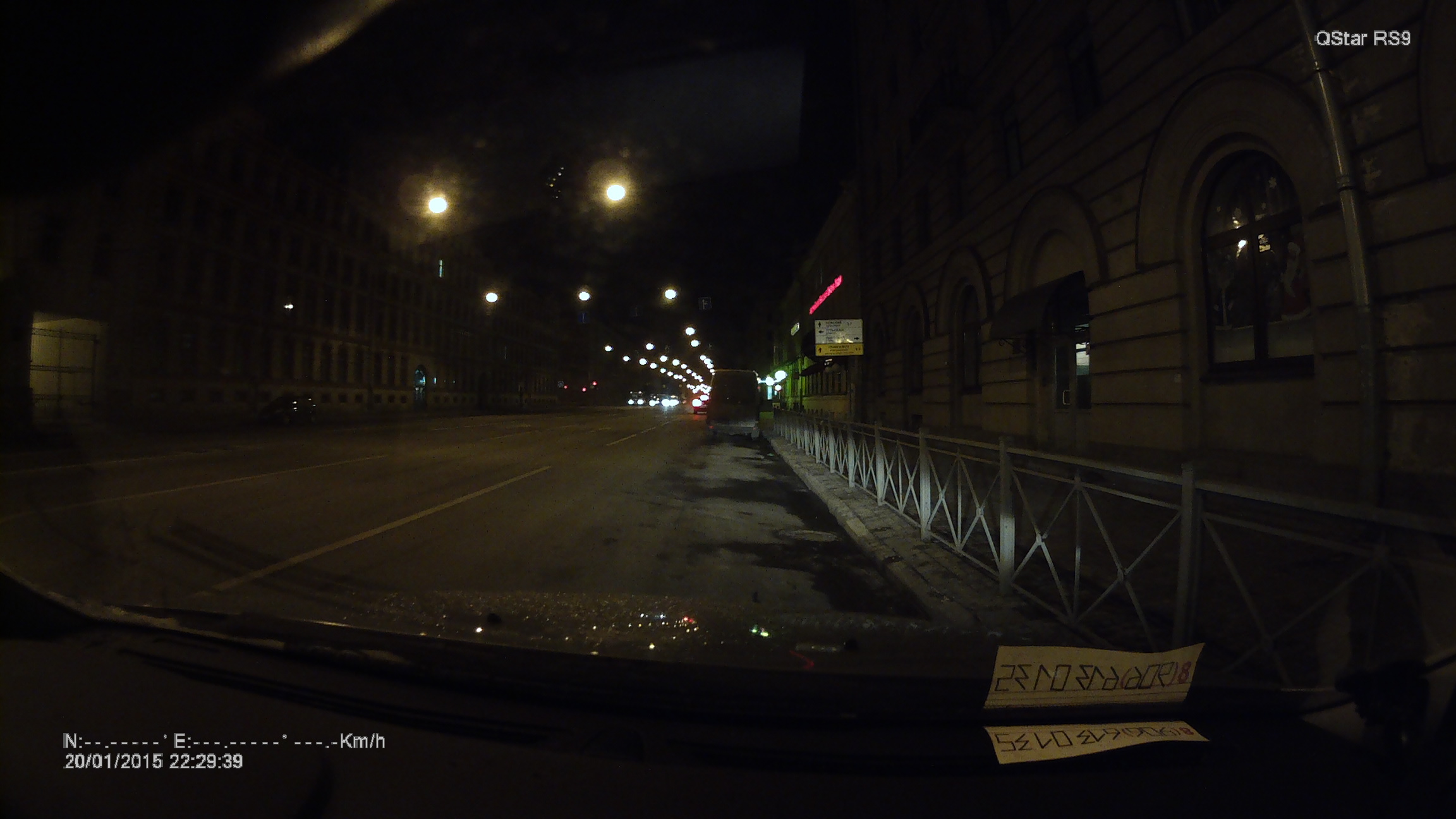

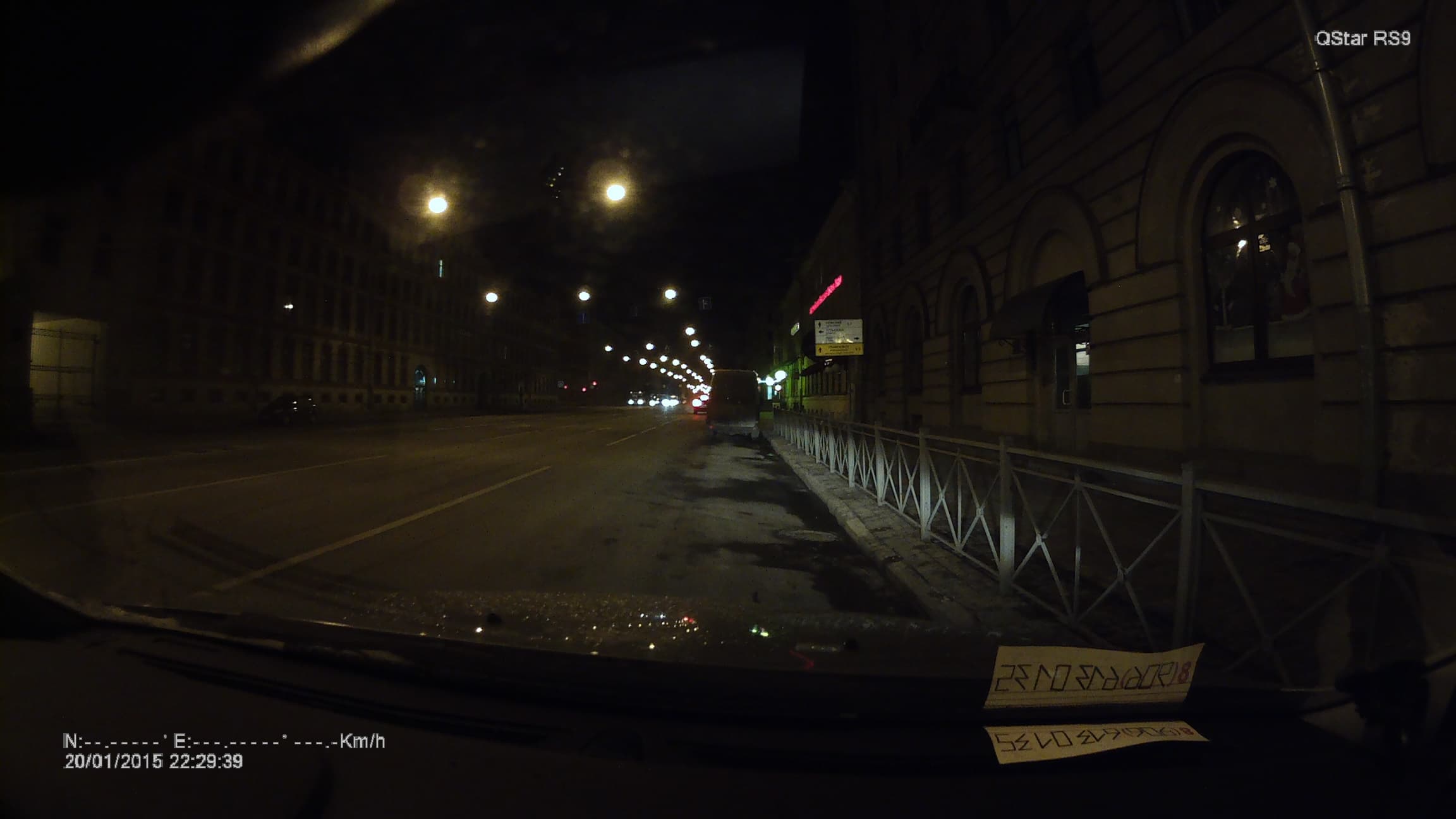

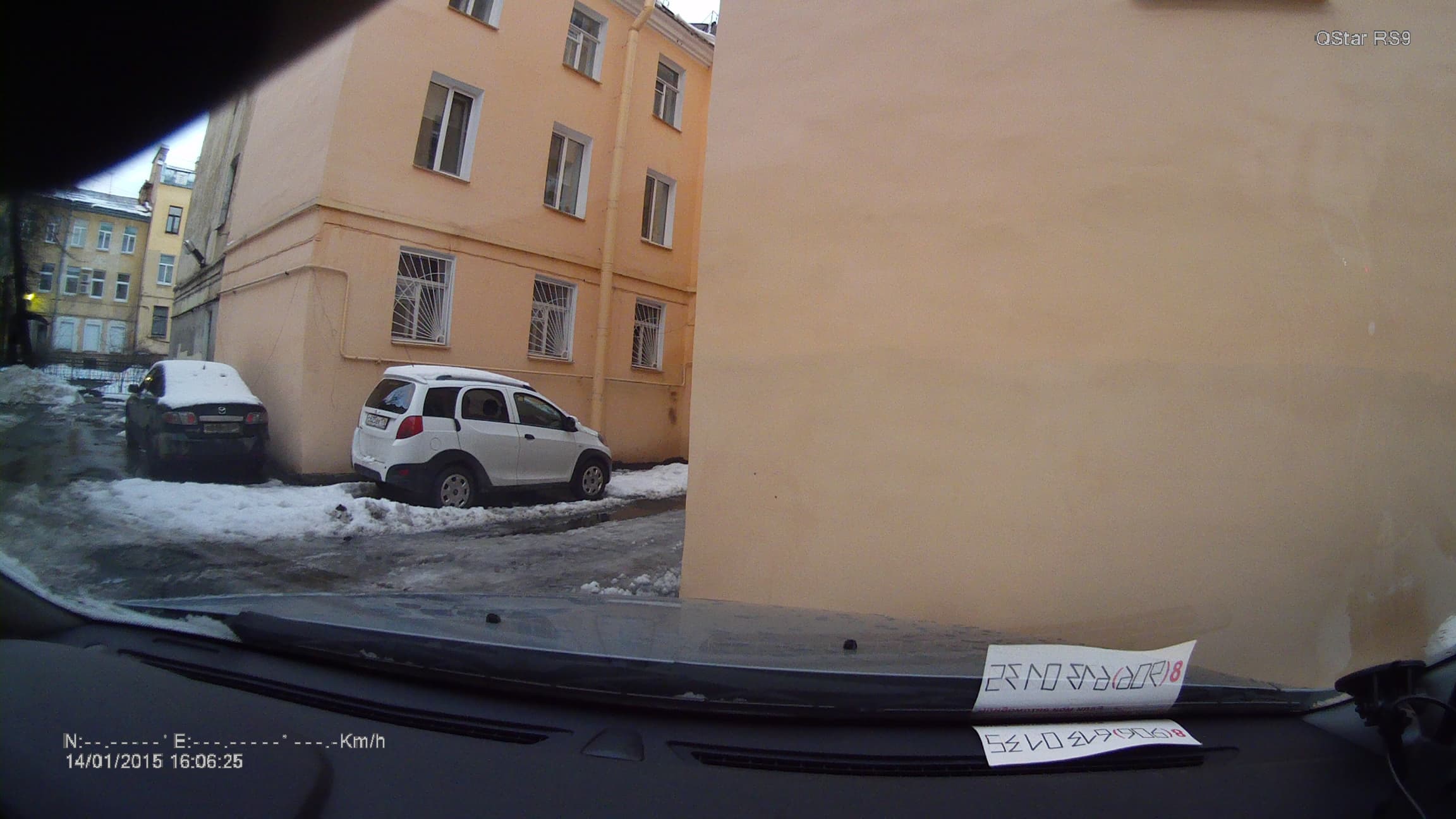

Дневное фото довольно типичного для видеорегистратора уровня качества, а ночное страдает тем же недостатком, что и ночная видеозапись — слишком темное. Следует отметить, что видеорегистратор обладает «зумом», т.е. может приближать объект съемки. Впрочем, по фотографиям (см. раздел с оригиналами) видно, что это не оптический зум а банальный кроп.

Техническая и справочная информация

Характеристики устройства
ПроизводительQStar
МодельRS9 General
Количество камер1
Датчик изображения*V2710SW
Объектив*6-слойный стеклянный,
170° по диагонали,
130° по горизонтали
Процессор*Ambarella A2S70
Подсветканет
G-датчикнет
GPS-модульопционально, в комплекте отсутствует
Детектор движенияесть
Экран2″ LTPS TFT LCD 960×240
Динамикесть
Микрофонвстроенный, опционально внешний
Индикация режимов работы2 светодиода (Work, Charge), экран
Пульт ДУотдельная кнопка включения записи на проводе
Носитель информацииSD[HC] до 32 ГБ
Периферийные разъемыSD, Mini-HDMI (выход), AV-выход/DC, Mic, Mini-HDMI (для подключения камеры)
Аккумуляторотсоединяемый, литий-ионный, KB-3, 3,7 В, 1800 мА·ч
Время записи при работе от батареи**02:54:35
Диапазон рабочих температурнет данных
Габаритыкамера: 28×33×25 мм
Масса***, госновной блок (с креплением): 121 (146) г;
выносная камера (с креплением): 15 (36) г
Длина шнура питания***, мпитание: от прикуривателя до кнопки записи 1,45 м, от кнопки до разъема питания 2 м; HDMI-кабель камеры 3 м
Поддерживаемые режимы съемки1920×1080@30/25, 1280×720@50/60/30/25, 848×480@50/60
Старт/остановка записивручную, по питанию, детектор движения
Метод сжатия видео и контейнерAVC/MP4
Фрагментация видео1, 2, 3, 5, 15, 30 мин.
Разрешения фото2304×1296
Формат карты памяти****FAT32, кластер 32 КБ
Версия ПО на момент тестирования93-4-V20049/140515
Обновление ПОне найдено
Дополнительные функциивстроенная память 16 или 32 ГБ
* — По данным производителя.
** — На полностью заряженном устройстве включается запись, после чего ожидается выключение по разряду батареи. Указанное время — совокупная длительность видеофрагментов, обнаруженных после этого на карте памяти.
*** — Результаты измерений в нашей лаборатории.
**** — Файловая система на карте памяти после форматирования ее средствами устройства.

Структура меню

Напоминаем, что мы описываем меню устройства в виде многоуровневого списка, при этом пункты перечисляются с максимальным соответствием действительности — в том числе с неправильным правописанием, перескакиваниями с английского на русский и обратно, некорректными сокращениями, и всем прочим, если это присутствует в оригинале.

  • РАЗРЕШЕНИЕ
    • 1920X1080P30
    • 1920X1080P25
    • 1280X720P60
    • 1280X720P50
    • 1280X720P30
    • 1280X720P25
    • 848X480P60
    • 848X480P50
  • КАЧЕСТВО
    • ВЕЛИКОЛЕПНОЕ
    • ХОРОШЕЕ
    • НОРМАЛЬНОЕ
  • БАЛАНС БЕЛОГО
    • АВТО
    • СОЛНЕЧНО
    • ОБЛАЧНО
    • ФЛУОРЕСЦЕНТНЫЙ
    • ВОЛЬФРАМ
  • НОЧНОЙ РЕЖИМ
    • ВКЛ
    • ВЫКЛ
  • ВИД ЗАПИСИ
    • NTSC
    • PAL
  • ГРОМКОСТЬ ВНЕШНЕГО МИКР.
    • ВЫКЛ
    • 01...07
  • ГРОМКОСТЬ ВНУТР. МИКР.
    • ВЫКЛ
    • 01...07
  • ПЕРЕЗАПИСЬ
    • ВЫКЛ
    • 1, 2, 3, 5, 15, 30 МИН.
  • ДЕТЕКТОР ДВИЖЕНИЯ
    • ВЫКЛ
    • 30 СЕКУНД
    • 1, 3, 5 МИН.
  • ТВ ВЫХОД
    • NTSC
    • PAL
  • ДАТА/ВРЕМЯ
    • установка даты и времени
  • ШТАМП ДАТЫ
    • ВЫКЛ
    • ДАТА
    • ВРЕМЯ
    • ДАТА и ВРЕМЯ
    • GPS
  • ТОНАЛЬНЫЕ СИГНАЛЫ КНОПОК
    • ВКЛ
    • ВЫКЛ
  • НАСТРОЙКИ ПО УМОЛЧАНИЮ
    • НЕТ
    • ДА
  • ФОРМАТИРОВАНИЕ
    • НЕТ
    • ДА
  • АВТО ВЫКЛ. МОНИТОРА
    • НЕТ
    • 30 СЕКУНД
    • 1, 5 МИН.
  • ВИД РАЗБИВКИ
    • НАСТРОЙКИ ПО УМОЛЧАНИЮ
    • 2, 5, 15, 30 МИН.
  • ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ
    • 10, 30 СЕКУНД
    • 1 МИН
    • 1, 2 ЧАСА
  • ПАМЯТЬ
    • ВСТРОЕННАЯ
    • SD КАРТА
  • FCR
    • ДА
    • НЕТ
  • СКОРОСТЬ ВЫКЛ
    • НЕТ
    • от 20 до 170 с шагом 5
  • GPS ПИТАНИЕ
    • ВЫКЛ
    • ВКЛ
  • ЧАСОВОЙ ПОЯС
    • от -12 до +12 с шагом 1
  • ВЕРСИЯ
    • 93-4-V20049/140515

Оригинальные файлы

Все фрагменты видеозаписей имеют фиксированную длину 2 минуты (если протяженность оригинала не ограничена еще меньшей длительностью), вырезаются из оригинальных файлов с помощью программ SolveigMM Video Splitter или XviD4PSP 6 и сохраняются в том же типе контейнера, без перекодирования видео и аудио дорожек.

Редакция не несет ответственности за воспроизводимость данных фрагментов на ваших компьютерах, т.к. это зависит от присутствия необходимых кодеков в операционной системе. На комптютере с ОС Microsoft Windows 7 x64 Ultimate SP1 с установленными K-Lite Codec Pack Basic + MPC-HC или VLC media player, все ролики воспроизводятся нормально.

Вся информация о характеристиках видео и аудио получена с помощью программы MediaInfo.

ФайлУсловияХарактеристикиРазмер
видео №1день1920×1080@30178 МБ
видео №2ночь1920×1080@30176 МБ

ФайлУсловияРазрешение
фото №1день2304×1296
фото №2день2304×1296
фото №3ночь2304×1296
фото №4ночь2304×1296

Видео
Профиль форматаMain@L4.2
CABACда
ReFrames4 кадра
GOPM=1, N=8
Идентификатор кодекаavc1
Вид битрейтапостоянный
Аудио
ФорматAAC
Идентификатор кодека40
Каналы2 канала
Вид битрейтапостоянный
Битрейт128 Кбит/с
Частота48 КГц
Общий битрейт
1920×1080@3012,1 Мбит/с

Выводы

Небольшой disclaimer, который, к сожалению, пришлось сделать частью раздела выводов в статьях о видеорегистраторах. Дорогой очередной неравнодушный читатель! Мы тоже знаем о существовании таких сайтов как DealExtreme и AliExpress. Sapienti sat. Спасибо за внимание.

Ярковыраженные плюсы QStar RS9 General — внешняя миниатюрная камера, позволяющая поиграться в скрытое размещение, чрезвычайно большое время работы от аккумулятора (почти 3 часа) и наличие собственной достаточно емкой памяти (16 ГБ), что позволяет обойтись вообще без SD-карты. То, что аккумулятор вынимается, тоже можно считать плюсом — живут литий-ионные батареи при активной эксплуатации не так уж долго, видеорегистратор имеет все шансы пережить не одну.

Ярковыраженный минус — очень сильно перетемненная ночная съемка, на которой реально трудно что-либо разглядеть. Доходит до смешного: номер на автомобиле распознать можно (в том числе за счет перетемнения) — а вот марку определить может и не удастся. Второй минус — сложное и запутанное управление с кучей кнопок, некоторые из которых автомобильному видеорегистратору, мягко говоря, не очень нужны.

Прочие характеристики средние: средняя эргономика, среднее по удобству и наполнению меню, средняя по качеству дневная съемка.

Таким образом, потенциальный покупатель QStar RS9 — человек, нечасто разъезжающий по ночам и желающий иметь видеорегистратор с максимально скрытной установкой. При этом довольно обеспеченный, учитывая цену прибора. Впрочем, у небогатых людей такие экзотические запросы возникают редко.

Ну а если честно, то все мы понимаем, что перед нами адаптированная «под видеорегистратор» action-камера. Вот тогда все становится на свои места: и чехол для ношения на ремне, не предусматривающий подключение питания, и длительное время работы, и кнопка Lock. Вот только может ли доукомплектация action-камеры адаптером питания под прикуриватель и кронштейном для крепления на лобовое стекло считаться полноценной адаптацией до автомобильного видеорегистратора? Решайте сами.

Автомобильный видеорегистратор QStar RS9 General
предоставлен для тестирования производителем
