Сегодня нам предстоит познакомиться с очередным продуктом из серии Smart, который на этот раз представляет семейство Smart Pro RGB. Всего в нем три модели мощностью 650, 750 и 850 Вт, так что наш сегодняшний боец Thermaltake Smart Pro RGB 850W Bronze является старшим представителем этого семейства. Внешне данный БП очень похож на недавно протестированный Thermaltake Toughpower iRGB Plus 850W Platinum, что неудивительно, поскольку большинство последних моделей блоков питания Thermaltake имеют похожий корпус со штампованной решеткой с невысокой рабочей площадью. Их внешняя схожесть не добавляет удобства при навигации по модельному ряду, но еще хуже, что зачастую похожи и названия разных семейств. Например, Smart Pro RGB и Smart RGB: разница в одно слово, однако эти блоки питания нацелены в разные сегменты рынка и не имеют ничего общего, кроме формального отнесения к серии Smart.

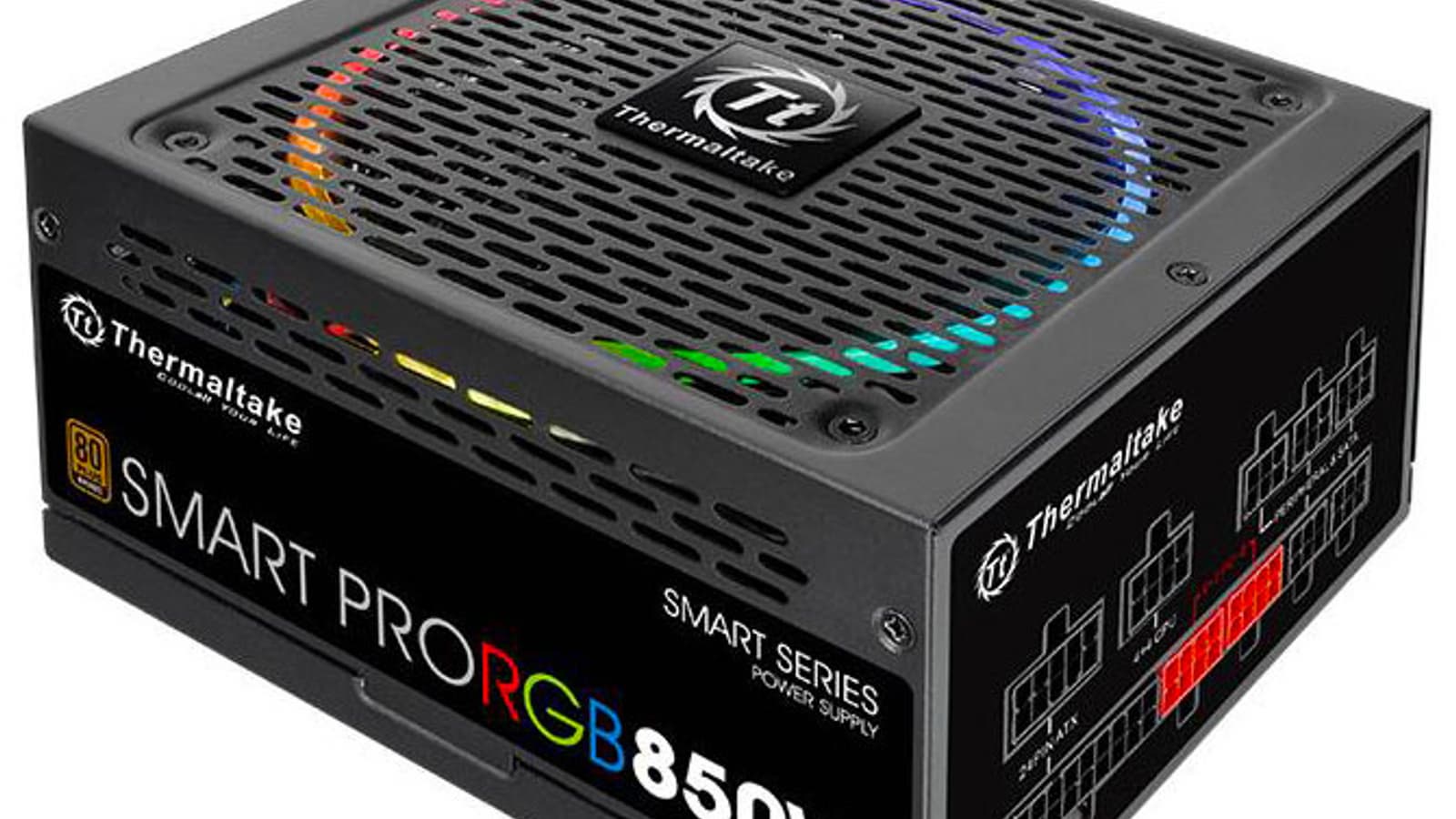

Что касается нашего сегодняшнего героя, то сразу можно отметить наличие кольцевой RGB-подсветки с ручным управлением при помощи кнопки на задней панели корпуса БП, то есть перед нами упрощенный вариант реализации подсветки, с фиксированным количеством цветов. Отметим, что блок питания имеет переключатель, с помощью которого можно выбрать режим работы его системы охлаждения: обычный или гибридный. В первом случае вентилятор вращается при работе БП все время, а во втором — способен иногда останавливаться.

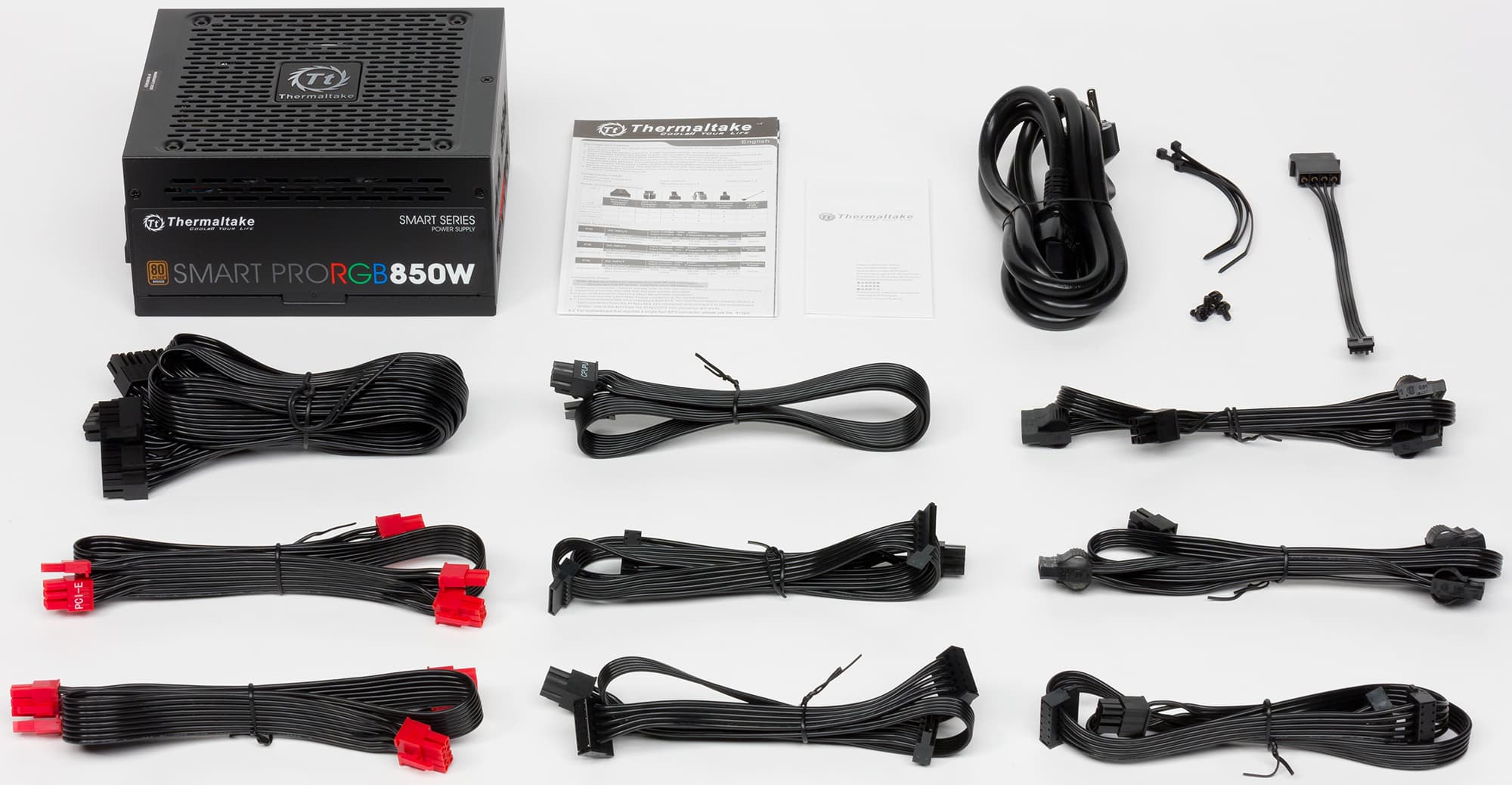

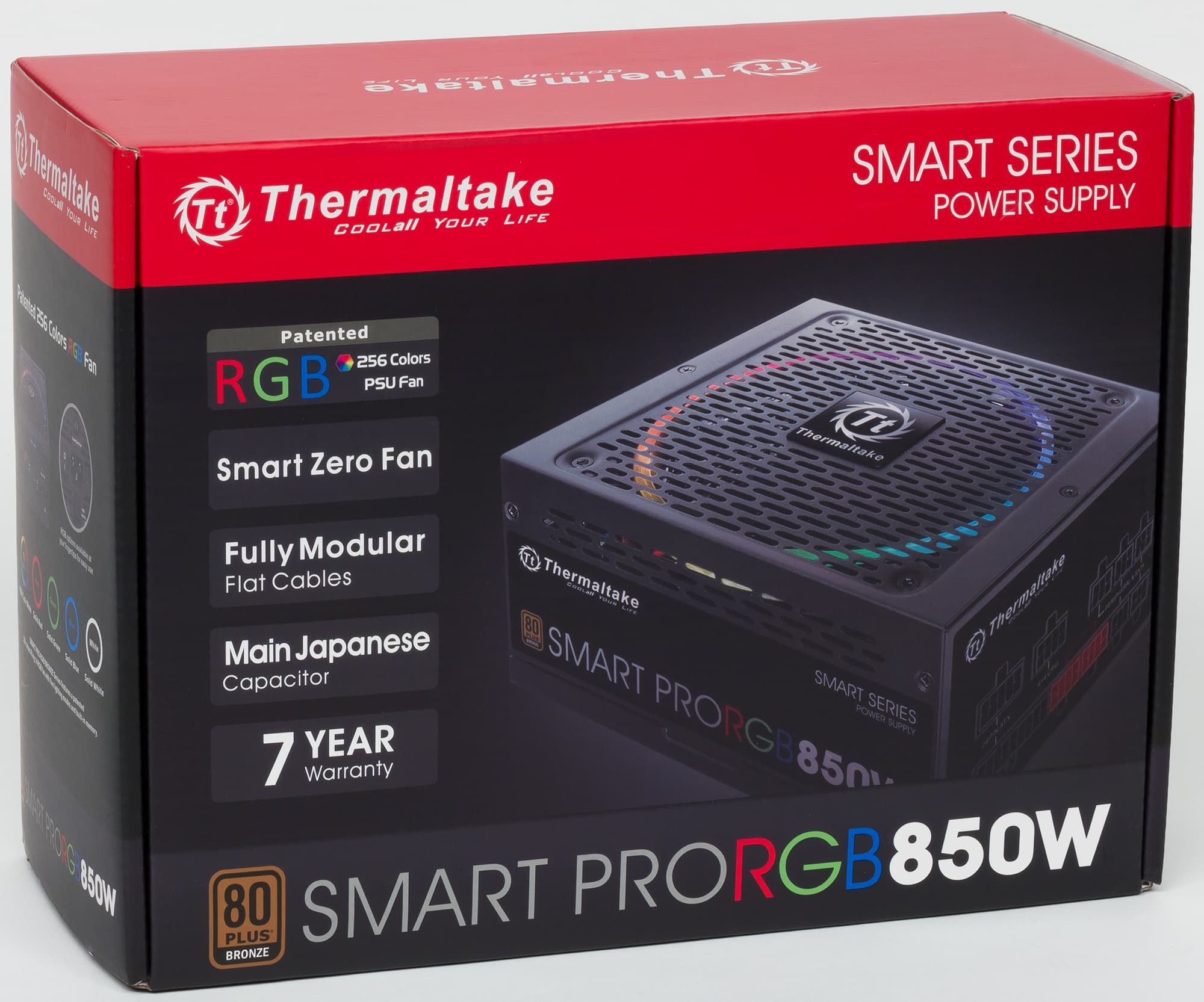

Упаковка блока питания представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттенки черного цвета.

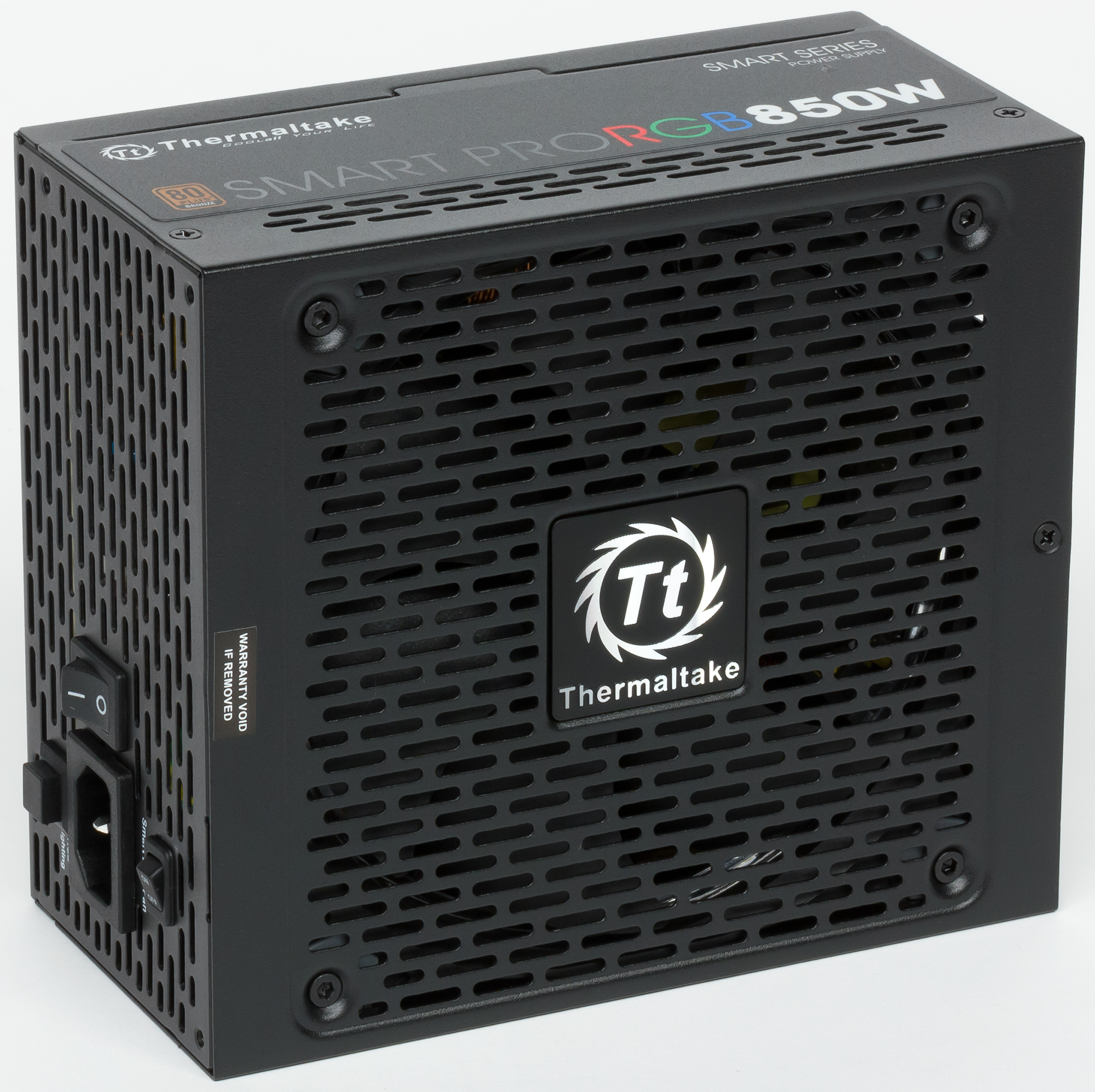

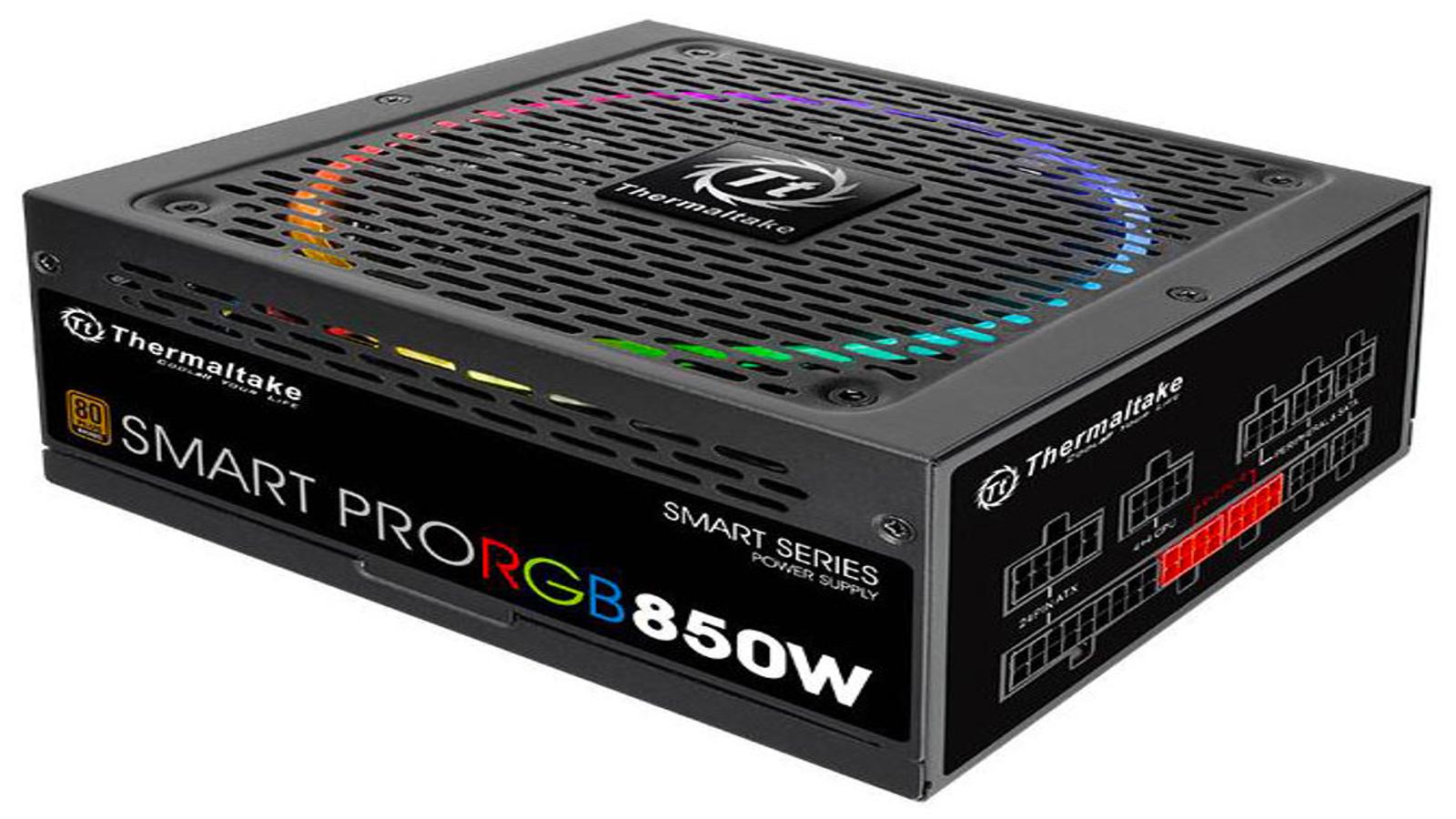

Длина корпуса блока питания составляет около 170 миллиметров, покрытие матовое с мелкой фактурой. Под решеткой, о которой мы уже отозвались неодобрительно, установлен вентилятор типоразмера 140 мм.

Характеристики

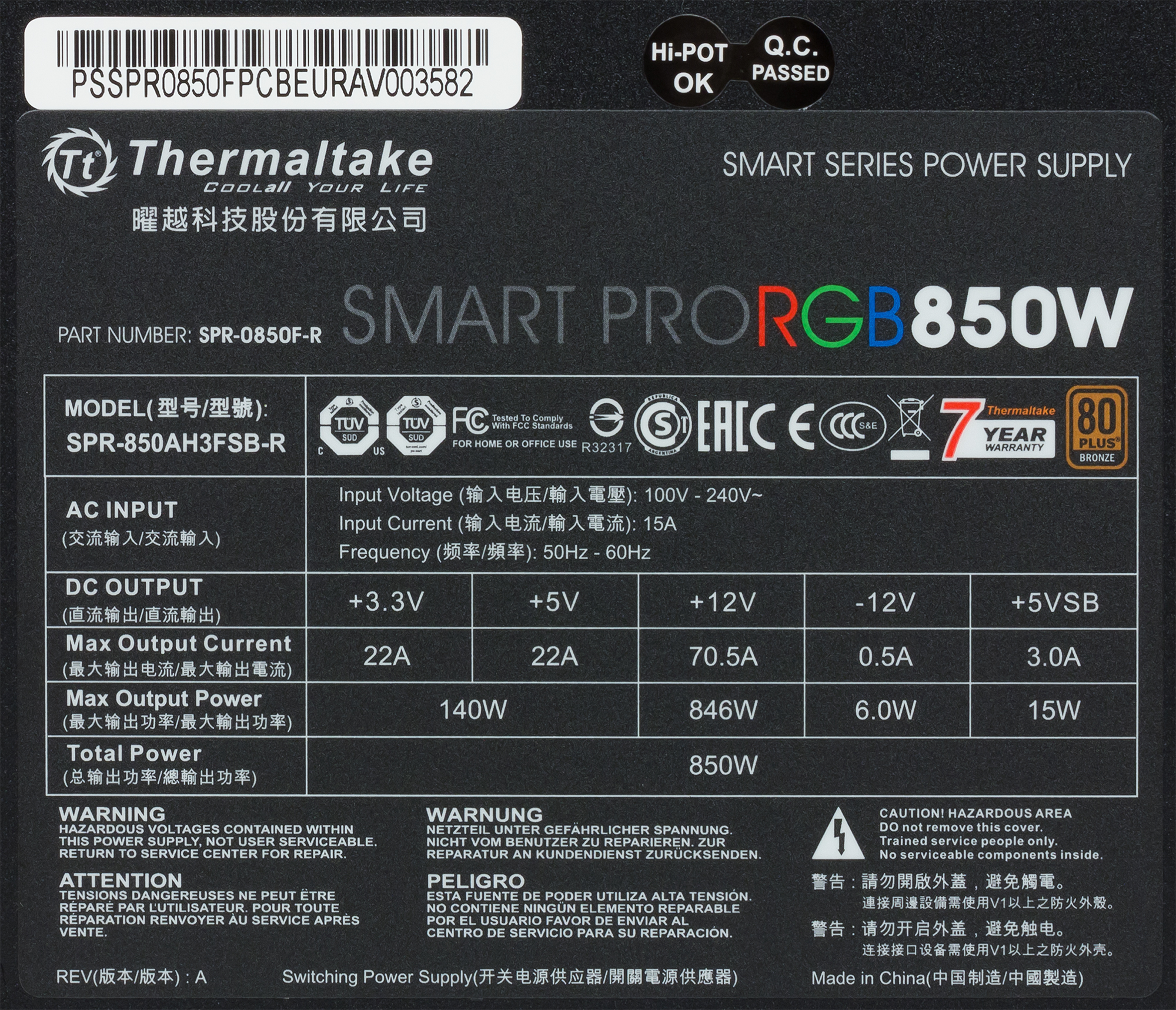

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 846 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,995, что является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 1 разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 4 на двух шнурах, разборные
4 pin Peripheral Connector 6
15 pin Serial ATA Connector 9 на трех шнурах
4 pin Floppy Drive Connector 1 через переходник

Длина проводов до разъемов питания

  • до основного разъема АТХ — 60 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема

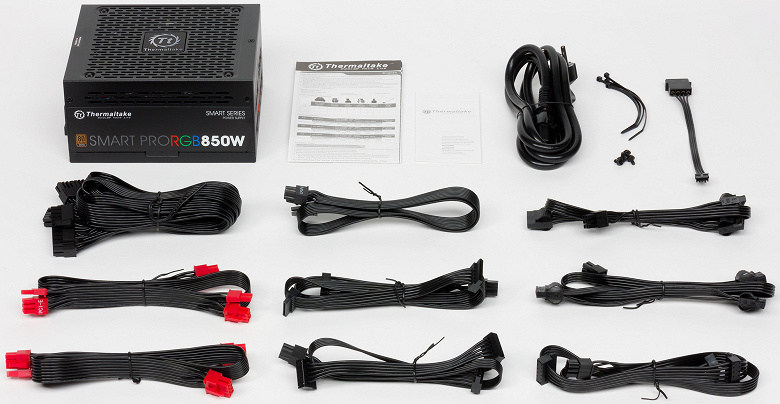

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъема питания процессора — 65 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, этот шнур вполне можно было бы сделать и более длинным: скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.

Разъемов SATA Power достаточное количество, и размещены они на трех шнурах питания. Единственное замечание к ним: все разъемы угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы.

Съемные шнуры, за исключением одного до основного разъема ATX, выполнены из ленточного провода, что повышает удобство при сборке.

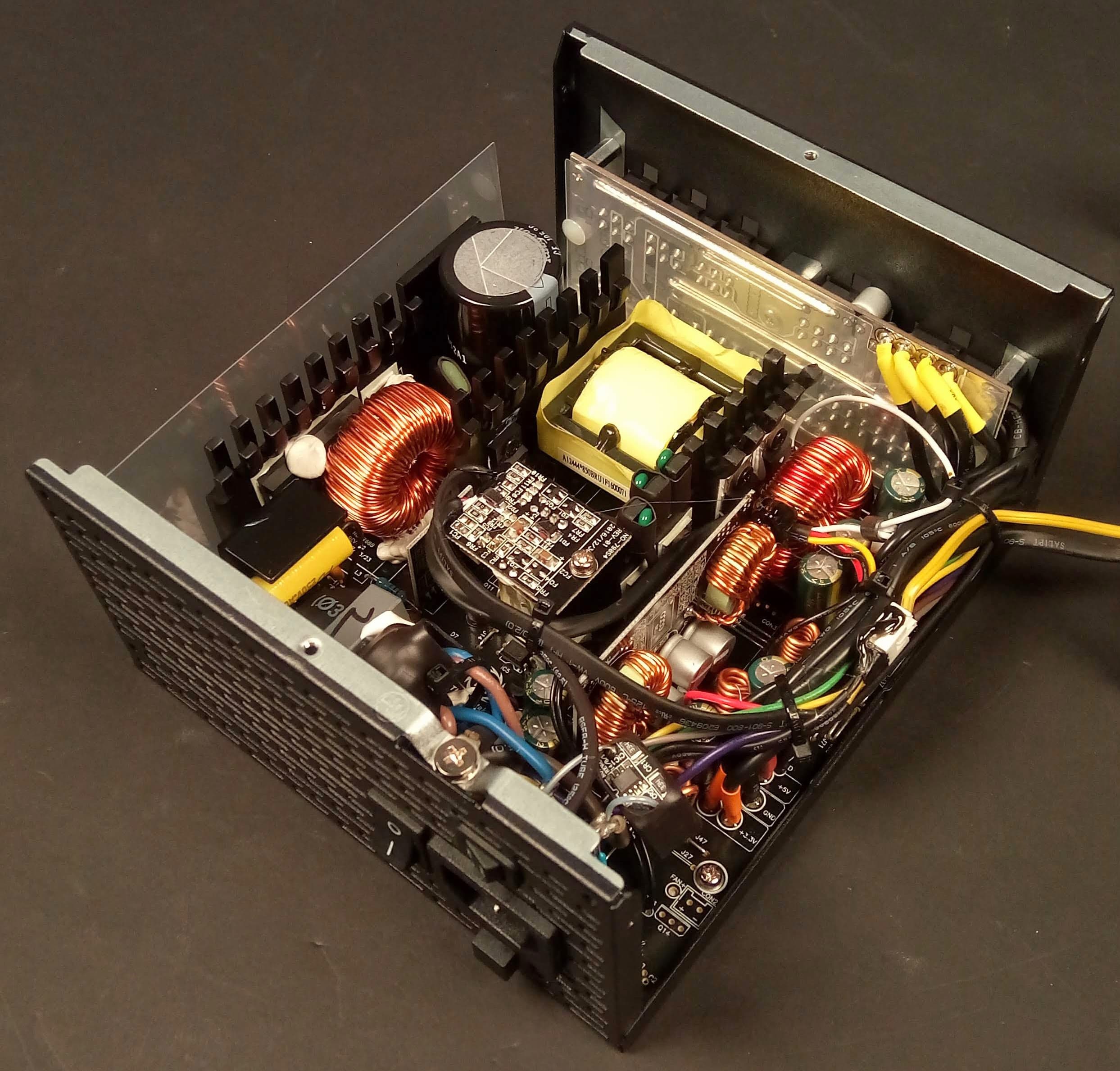

Схемотехника и система охлаждения

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

Основные полупроводниковые элементы установлены на трех компактных радиаторах с небольшим оребрением. Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением. В блоке питания установлены конденсаторы преимущественно марки Teapo, за исключением входного высоковольтного конденсатора производства Rubycon. Также установлено некоторое количество полимерных конденсаторов — в основном на плате преобразователя DC/DC.

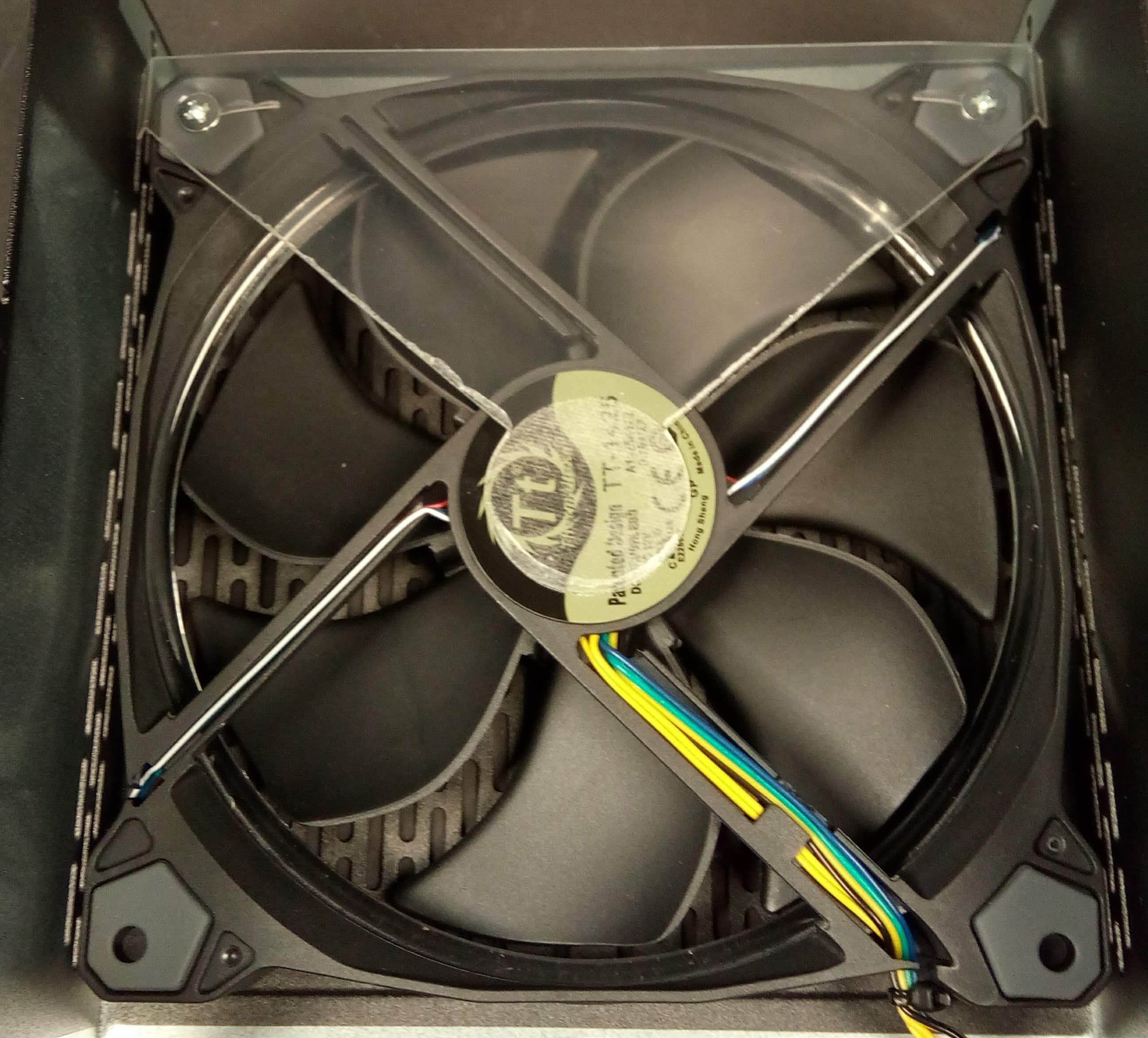

В блоке питания установлен вентилятор Riing 14 RGB, он брендирован компанией Thermaltake, однако на нем имеется и маркировка завода-изготовителя. В данном случае перед нами продукт производства компании Hong Sheng. Thermaltake заявляет об использовании гидродинамического подшипника в вентиляторе данного источника питания. У вентилятора есть 256-цветная подсветка, управляемая кнопкой на внешней панели.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не является высокой, других проблем выявлено не было.

Кросс-нагрузочная характеристика

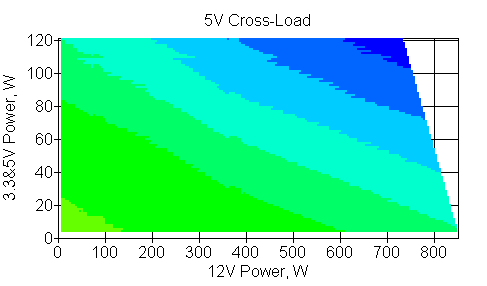

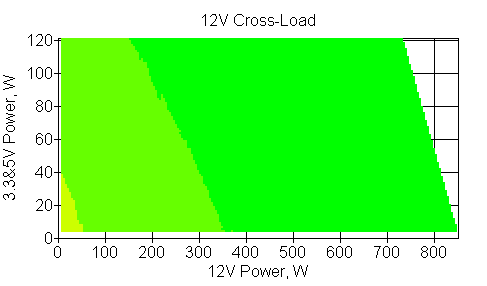

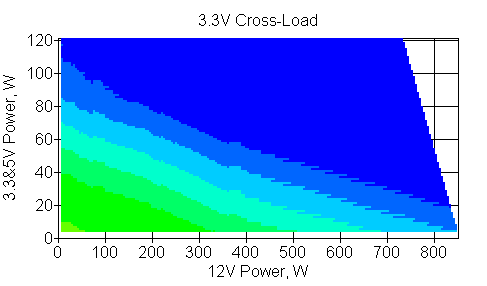

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают двух процентов во всем диапазоне мощности, что является хорошим результатом.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают трех процентов в сторону увеличения значения во всем диапазоне мощности, что является очень хорошим результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналу +12VDC, 3% по каналу +5VDC и 5% по каналу +3.3VDC. Нагрузочная способность канала +3.3VDC в целом является не очень высокой.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3% при использовании фиксированного шнура питания.

В случае видеокарты с двумя разъемами при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%.

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться только для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

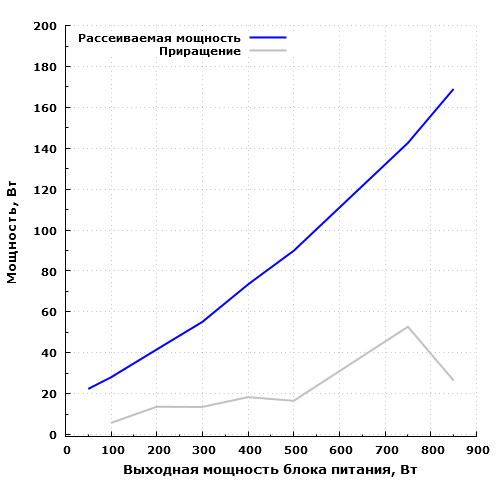

На максимальной мощности блок питания рассеивает около 169 Вт, на мощности 50 Вт — около 22 Вт. 60 Вт он рассеивает на мощности около 325 Вт, а 100 Вт — примерно на 540 Вт. Таким образом, экономичность можно считать удовлетворительной.

Что касается работы в малонагруженных и ненагруженных режимах, то тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,3 Вт.

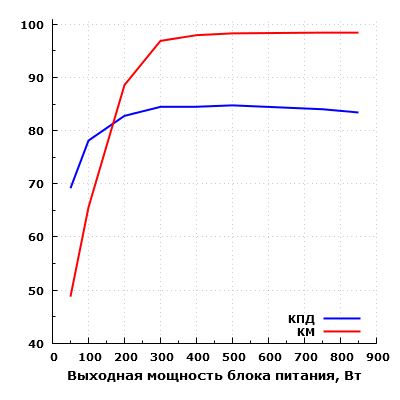

Эффективность БП находится на относительно невысоком уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 84% в диапазоне мощности от 300 до 750 ватт, максимальное зарегистрированное значение составило 84,8% на мощности 500 Вт. КПД на мощности 50 Вт составил около 69%.

Температурный режим

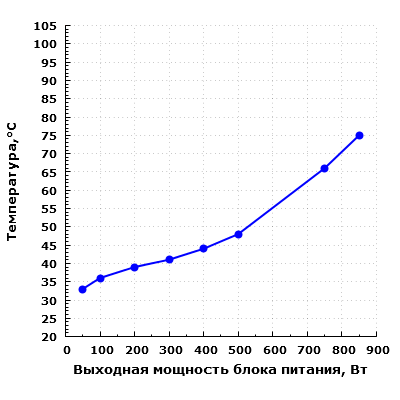

Все основные тесты проводились в режиме с постоянно вращающимся вентилятором. В данном случае при нагрузке до 500 Вт включительно термонагруженность можно считать невысокой, а вот от 750 Вт термонагруженность уже заметно выше — ее можно считать лишь удовлетворительной.

Также мы изучили функционирование блока питания в гибридном режиме работы системы охлаждения. В результате было установлено, что включение вентилятора производится в зависимости от температуры внутренних компонентов при достижения значения около 36 градусов, а отключение вентилятора происходит при снижении ее значения до 32 градусов. Как можно заметить, рабочий диапазон получается относительно узкий, что теоретически должно было бы привести к частым циклам старт/стоп вентилятора. Но поскольку значение температуры запуска вентилятора само по себе довольно низкое, это приводит просто к запуску вентилятора через весьма непродолжительное время после включения компьютера. Как показали практические испытания, долговременная работа с остановленным вентилятором возможна только при мощности нагрузки менее 50 Вт. Таким образом, можно констатировать, что гибридный режим тут есть и работает, но его реализация оставляет желать много лучшего.

Акустическая эргономика

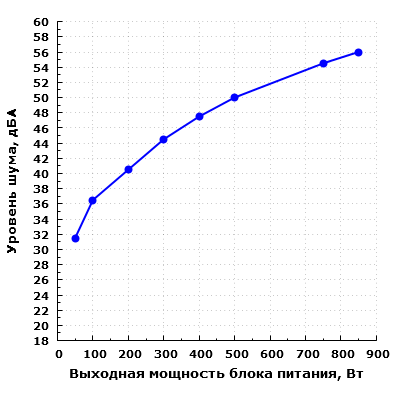

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума. Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

При работе в диапазоне до 100 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При работе на мощности 200 Вт шум блока питания превышает значение 40 дБА, которое можно считать граничным для комфортного использования оборудования в жилом помещении в дневное время суток.

Дальнейшее повышение мощности нагрузки приводит к заметному увеличению уровня шума блока питания. При работе на мощности 500 Вт шум очень высокий не только для жилого, но и для офисного помещения. На максимальной мощности уровень шума БП достигает 56 дБА.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает относительный комфорт лишь при выходной мощности в пределах 100 Вт.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: в режиме холостого хода его значение превысило фоновый шум всего на 0,8 дБА.

Потребительские качества

К сожалению, поставить высокий балл за потребительские качества исследованному БП Thermaltake не дает его посредственная акустическая эргономика. Да, можно купить корпус с хорошей шумоизоляцией, поставить блок питания вентилятором вниз и даже положить под корпус кусок ковролина, но при стоимости БП свыше 100 долларов хотелось бы все-таки проявлять меньшую изобретательность. К нагрузочной способности канала +12VDC претензий нет, тут все хорошо. Отметим наличие многоцветной подсветки на базе вентилятора Riing 14 RGB — правда, с фиксированным набором режимов. Также выделим использование съемных ленточных проводов, что повышает удобство при сборке.

Итоги

Блок питания Thermaltake Toughpower DPS G RGB 750W Gold:

Продукт получился неоднозначный. У Thermaltake Smart Pro RGB 850W Bronze достаточно развитая функциональность, под которой мы подразумеваем подсветку (правда, с фиксированным набором режимов), а также переключатель режимов работы системы охлаждения. Но вот органы управления этими функциями расположены не самым удобным образом. Ко вполне достойной нагрузочной способности канала +12VDC добавляется не самая удачная акустическая эргономика, что может не устроить некоторых пользователей. В результате получился некий промежуточный продукт, который по своим потребительским качествам находится между непритязательной линейкой Smart RGB и Thermaltake Toughpower DPS G RGB Gold 2016 года. Модели последней серии стоят немного дороже, но имеют заметно лучшие потребительские качества, а также программно-аппаратный комплекс управления.

25 октября 2018 Г.
