Обзор линейно-интерактивного ИБП Ippon Smart Winner II 1500 Euro с чистой синусоидой и картой SNMP

Компания Ippon предлагает несколько линейно-интерактивных источников бесперебойного питания, в батарейном режиме обеспечивающих нагрузки синусоидальным напряжением. Мы рассмотрим модель Ippon Smart Winner 1500 II Euro, которая на официальном сайте выделена в отдельную группу, хотя скорее является вариантом серии Ippon Smart Winner II, поскольку, как можно понять из доступных материалов и из дополнительного слова в названии, отличается лишь выходными розетками — Schuko вместо C13. Но если в только что упомянутой серии сегодня имеется пять моделей с мощностью от одного до трех киловольтампер, то с «евророзетками» пока предлагается единственный вариант на 1500 В·А / 1350 Вт.

Все эти ИБП предназначены для обеспечения бесперебойной работы персональных компьютеров и рабочих станций, серверов и сетевого оборудования, а также иной чувствительной к качеству электропитания компьютерной техники.

Описание

Для всей серии Ippon Smart Winner II заявлено:

  • два варианта размещения: вертикальная установка или монтаж в стойку
  • выходное напряжение в виде чистого синусоидального сигнала при работе от батареи
  • наличие AVR (Auto Voltage Regulation)
  • защита от перегрузки, короткого замыкания и перегрева
  • горячая замена батареи
  • выбор диапазона входных и выходных параметров
  • возможность холодного старта
  • наличие функции Green Power, которая при необходимости может быть отключена
  • поддержка Smart Battery
  • монохромный ЖК-дисплей
  • возможность увеличения времени автономной работы с помощью опциональных батарейных модулей
  • коммуникационные порты USB и RS-232

Упомянуты все сколь-нибудь важные моменты, добавить можно разве что про наличие разъемов RJ-45 для защиты коммуникационных линий.

Все выходные розетки подключены к инвертору/AVR и обеспечены бесперебойным питанием.

Параметры, комплектация, опции

В таблице представлены заявленные характеристики рассматриваемой модели, взятые из руководства пользователя и с сайта производителя.

Входное напряжение (номинальное) 220 / 230 / 240 В
Диапазон входного напряжения для выхода 220 В: 176—264 В
для выхода 230 В: 184—276 В
для выхода 240 В: 192—288 В
Частота входного напряжения 50 Гц (±5 Гц) или 60 Гц (±5 Гц)
Выходная мощность 1500 В·А / 1350 Вт
Выходное напряжение (номинальное) 220 / 230 / 240 В
Стабильность выходного напряжения ±5%
Частота выходного напряжения 50 Гц ±0,1 Гц
Автоматическая регулировка напряжения (AVR) повышающий режим: Uвых = 114% от Uвх
понижающий режим: Uвых = 88% от Uвх
Форма выходного сигнала при работе от батареи синусоида
Коэффициент нелинейных искажений (работа от батареи на линейную нагрузку) ≤ 3% до сигнала низкого уровня заряда батареи,
≤ 15% до отключения
Время работы от батареи на нагрузку 30% — 20 минут
50% — 10 минут
70% — 5 минут
100% — 3 минуты
Время переключения типовое 2—6 мс, макс. 10 мс
в режиме генератора: не более 13 мс
Функция запуска оборудования без подключения к электросети (холодный старт) есть
Тип, напряжение и емкость батареи свинцово-кислотная необслуживаемая
3 × 12 В, 9 А·ч
Возможность подключения дополнительной батареи есть
Типовой ток заряда встроенной батареи н/д
Типовое время заряда встроенной батареи 8 часов до 90%
КПД в линейном режиме > 97%
в повышающем режиме AVR > 92%
в понижающем режиме AVR > 95%
Звуковая сигнализация есть (отключается кнопкой или в меню)
Фильтрация импульсных помех есть
Перегрузочная способность в линейном режиме >110% выключится в течение 3 минут
>150% выключится в течение 200 мс
Перегрузочная способность в режиме работы от батареи >110% выключится через 30 с
>120% выключится в течение 100 мс
Крест-фактор 3:1
Выходные разъемы 4 × Schuko
Дополнительные разъемы RJ-45
Интерфейс USB-B, RS232
Защита линий передачи данных да
Размеры (Ш×Г×В) 438×436×86,5 мм (2U)
Вес нетто/брутто 17,8 / 19,7 кг
Шум < 45 дБ
Условия работы влажность 20%—95% (без конденсации)
температура от 0 до +40 °C
Стандартная гарантия 2 года (не более 30 мес. с даты изготовления)
Описание на сайте производителя ippon.ru
Розничные предложения

Традиционно для Ippon, перечень характеристик вполне исчерпывающий, не указан лишь ток заряда батареи. И следовало бы уточнить: указанные стабильность и частота выходного напряжения относятся к автономному режиму, поскольку в режимах прямой трансляции или AVR частота и напряжение на выходе будут определяться состоянием на входе.

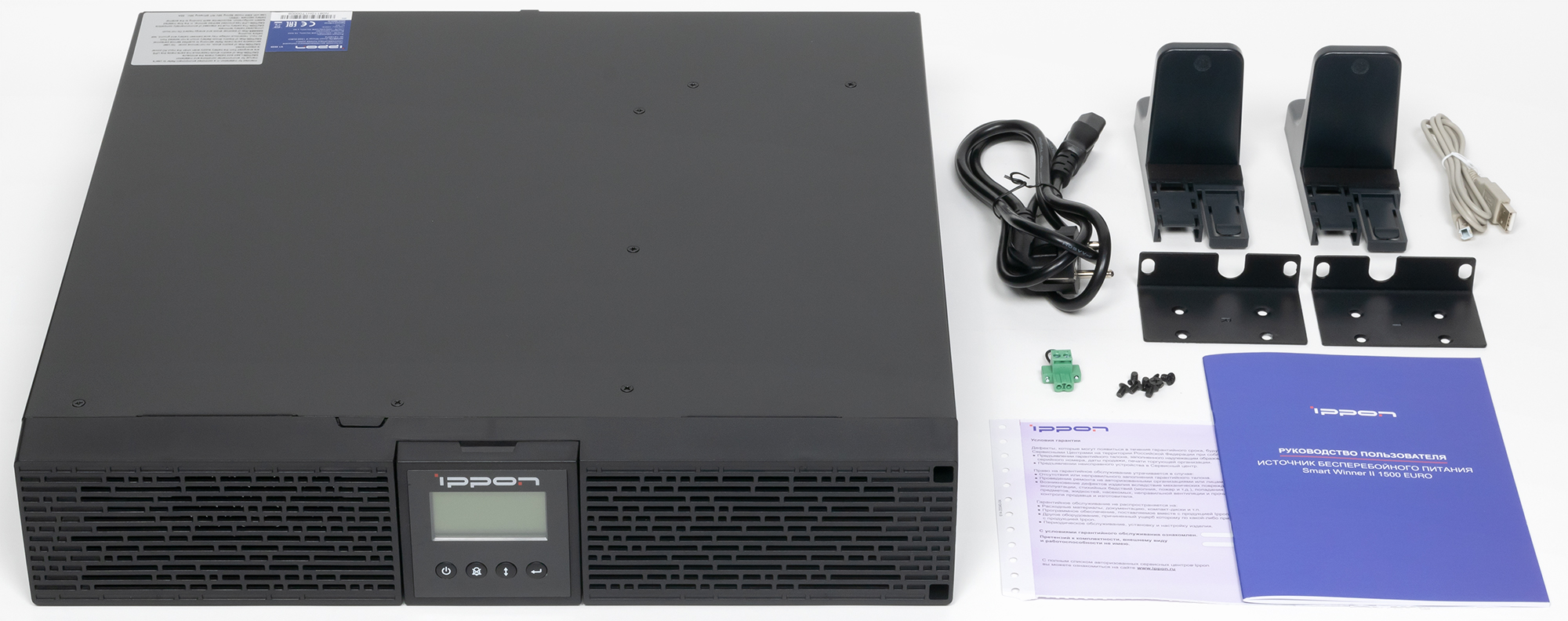

ИБП поставляется в коробке из обычного картона. В комплекте, кроме самого источника, имеются кабель для подключения к электросети, интерфейсный USB-кабель, монтажные планки с крепежом для размещения в стойке, опоры для напольной установки (разделяются на две половины), инструкция на русском языке и гарантийный талон. ПО для мониторинга и управления предлагается скачивать с официального сайта самостоятельно.

Из возможных опций отметим:

На официальном сайте перечислены и другие аксессуары, включая аккумуляторные батареи 12 В / 9 А·ч для замены, но владелец, скорее всего, все же будет выбирать АКБ, руководствуясь либо собственными предпочтениями, либо доступностью и ценой.

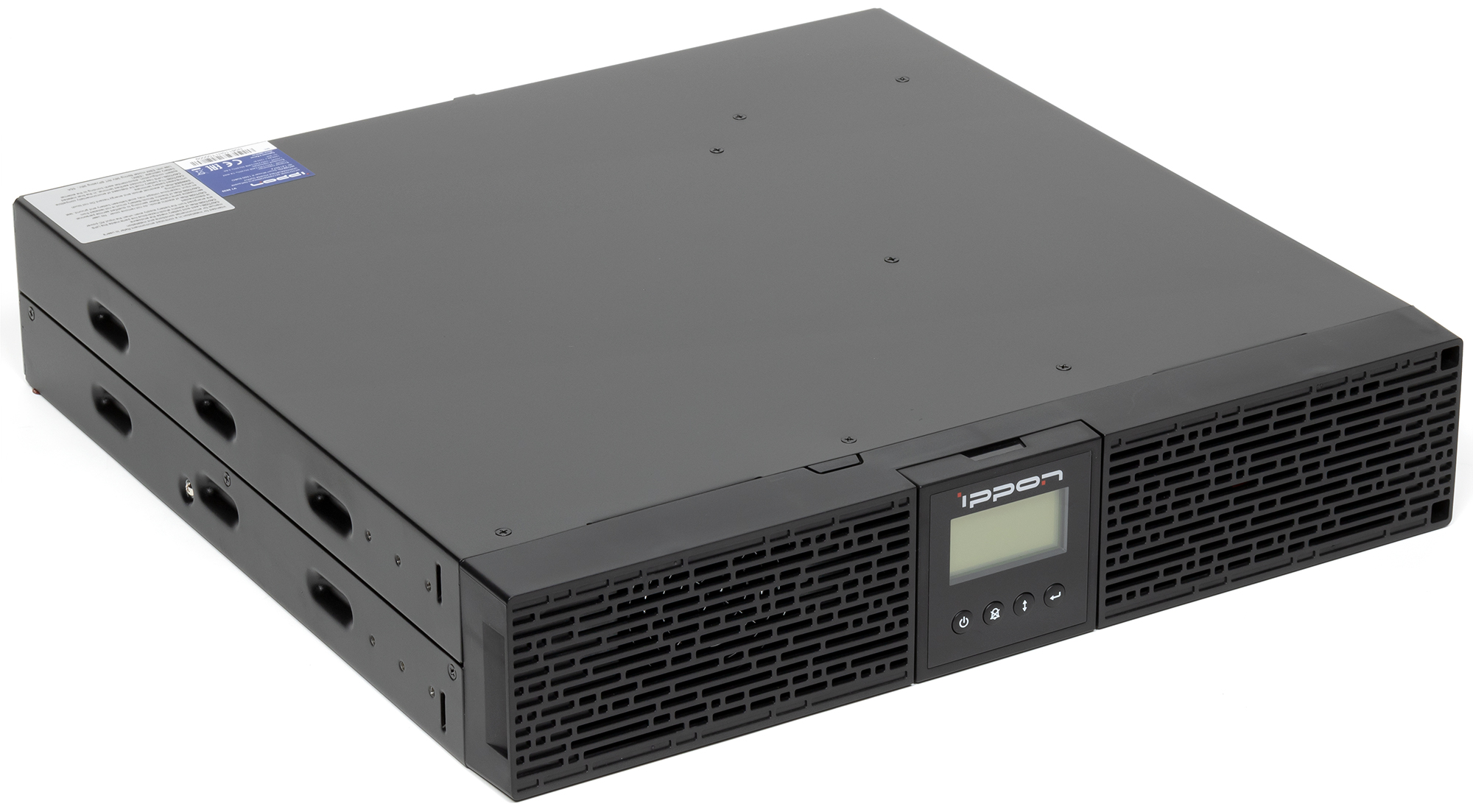

Внешний вид и органы управления

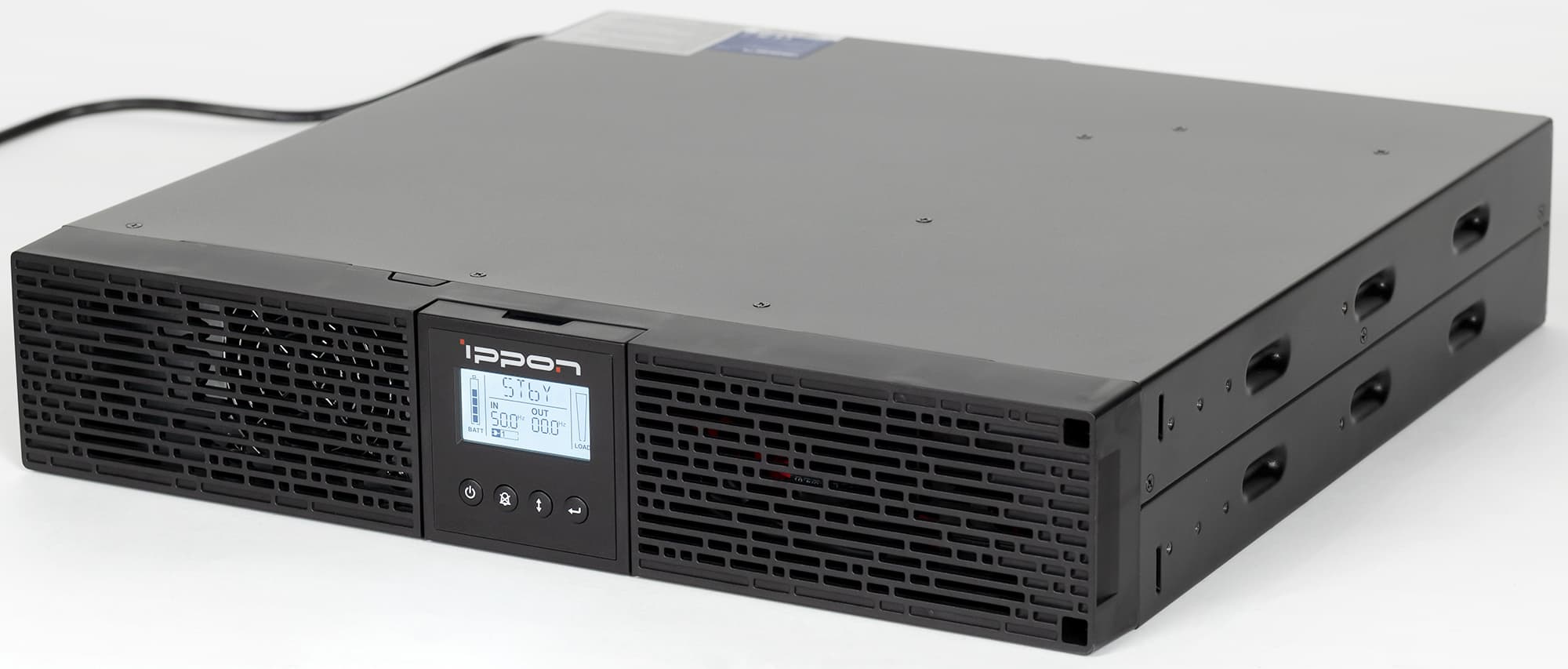

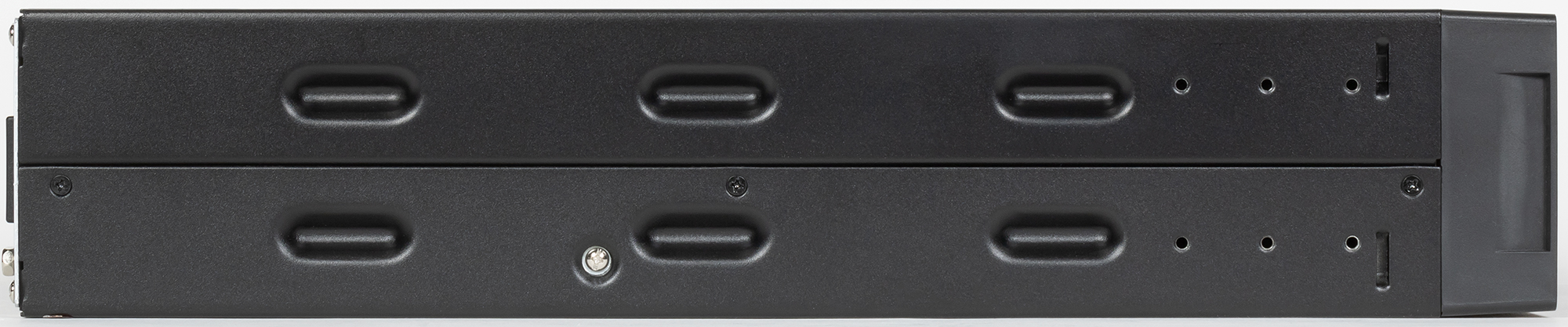

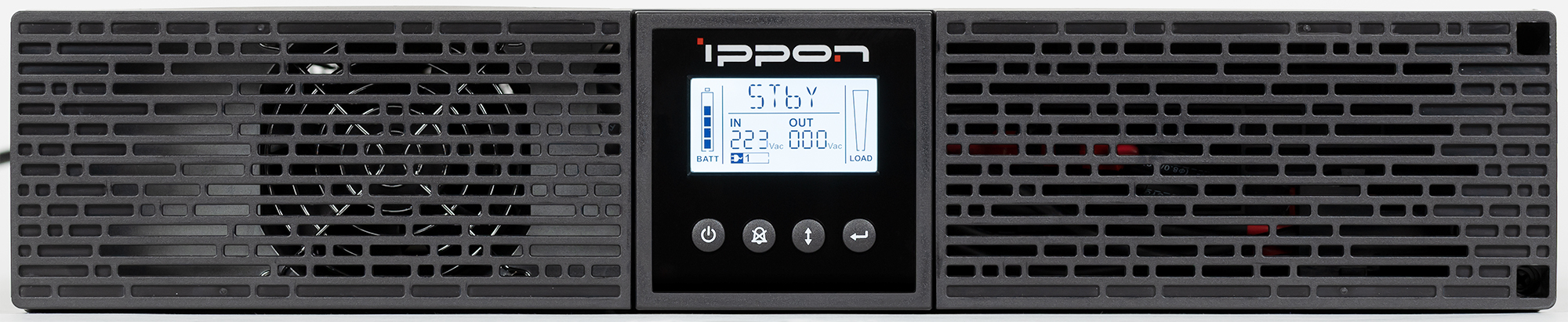

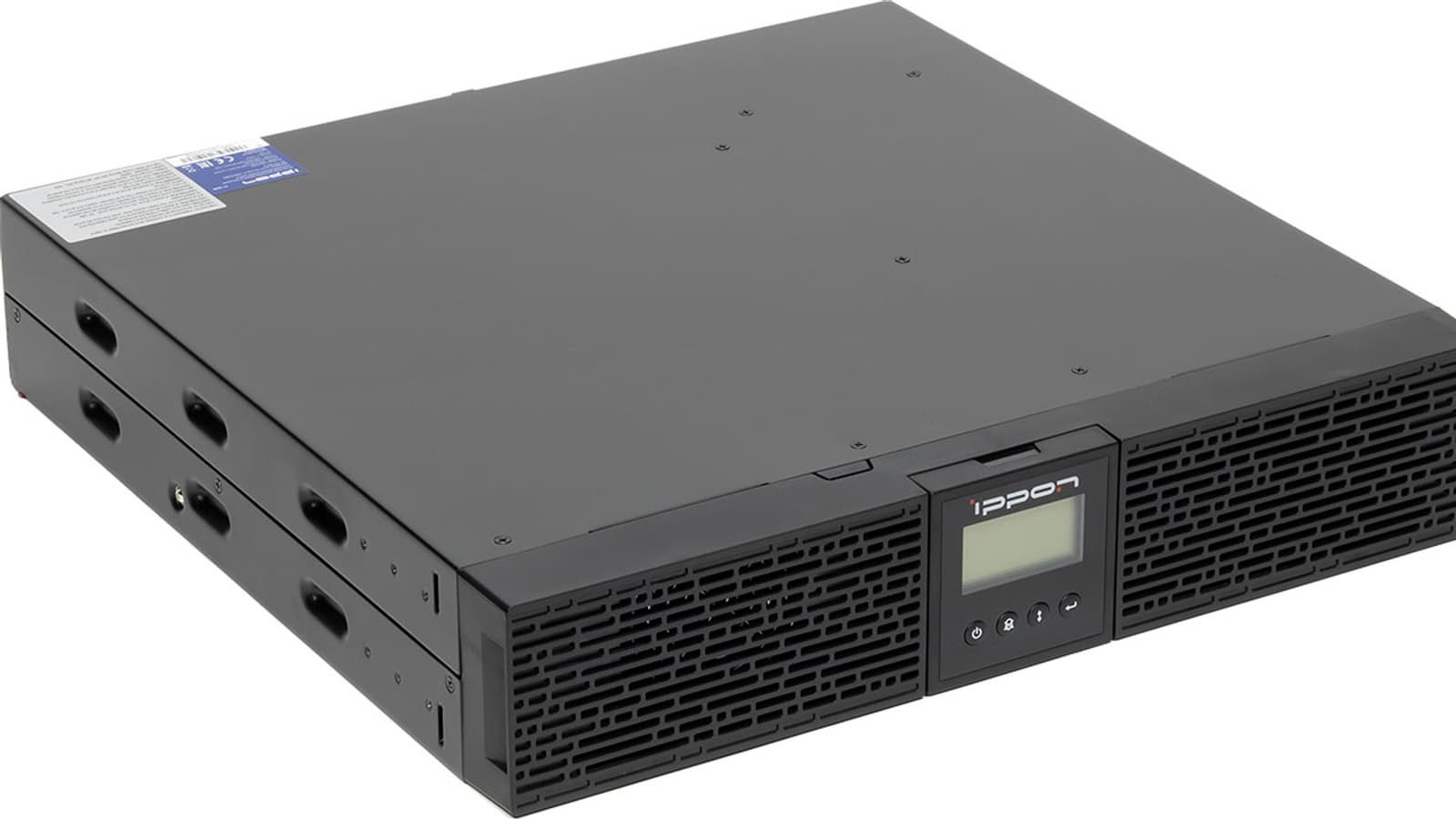

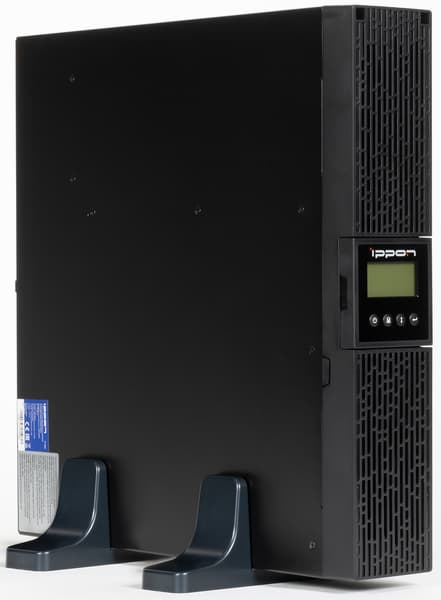

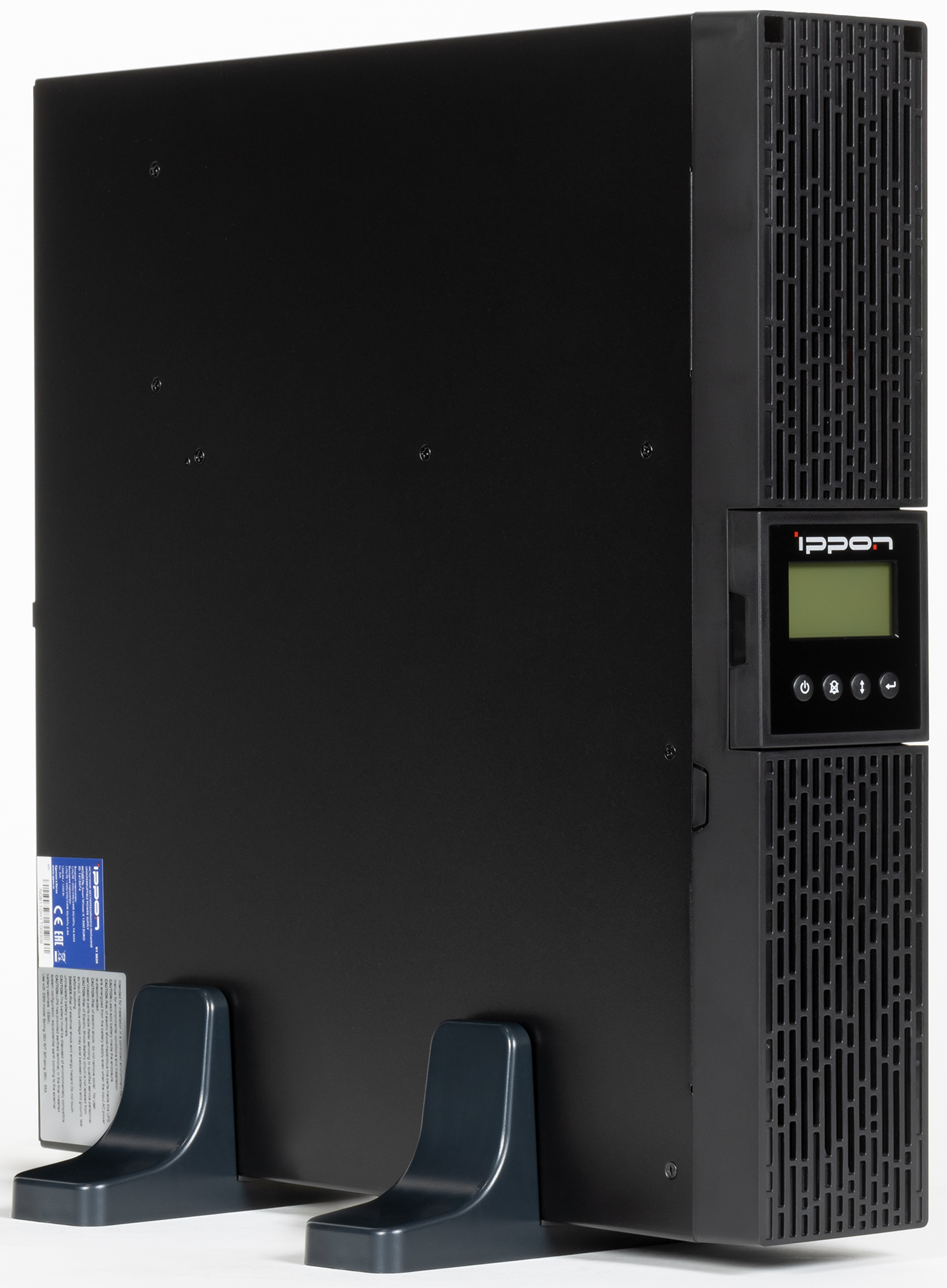

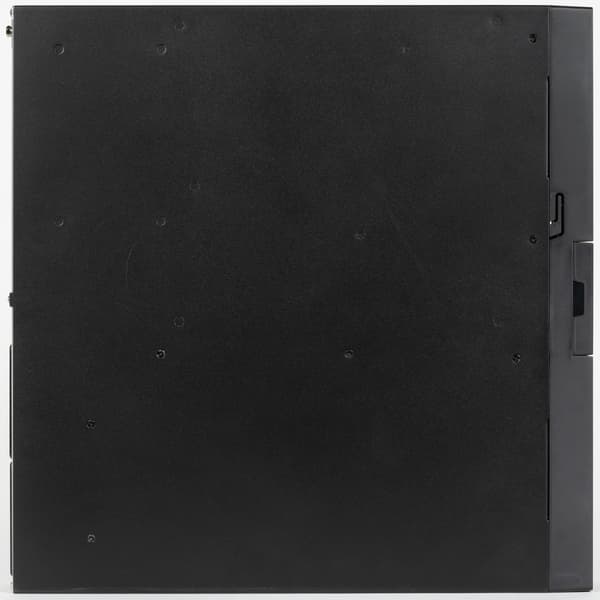

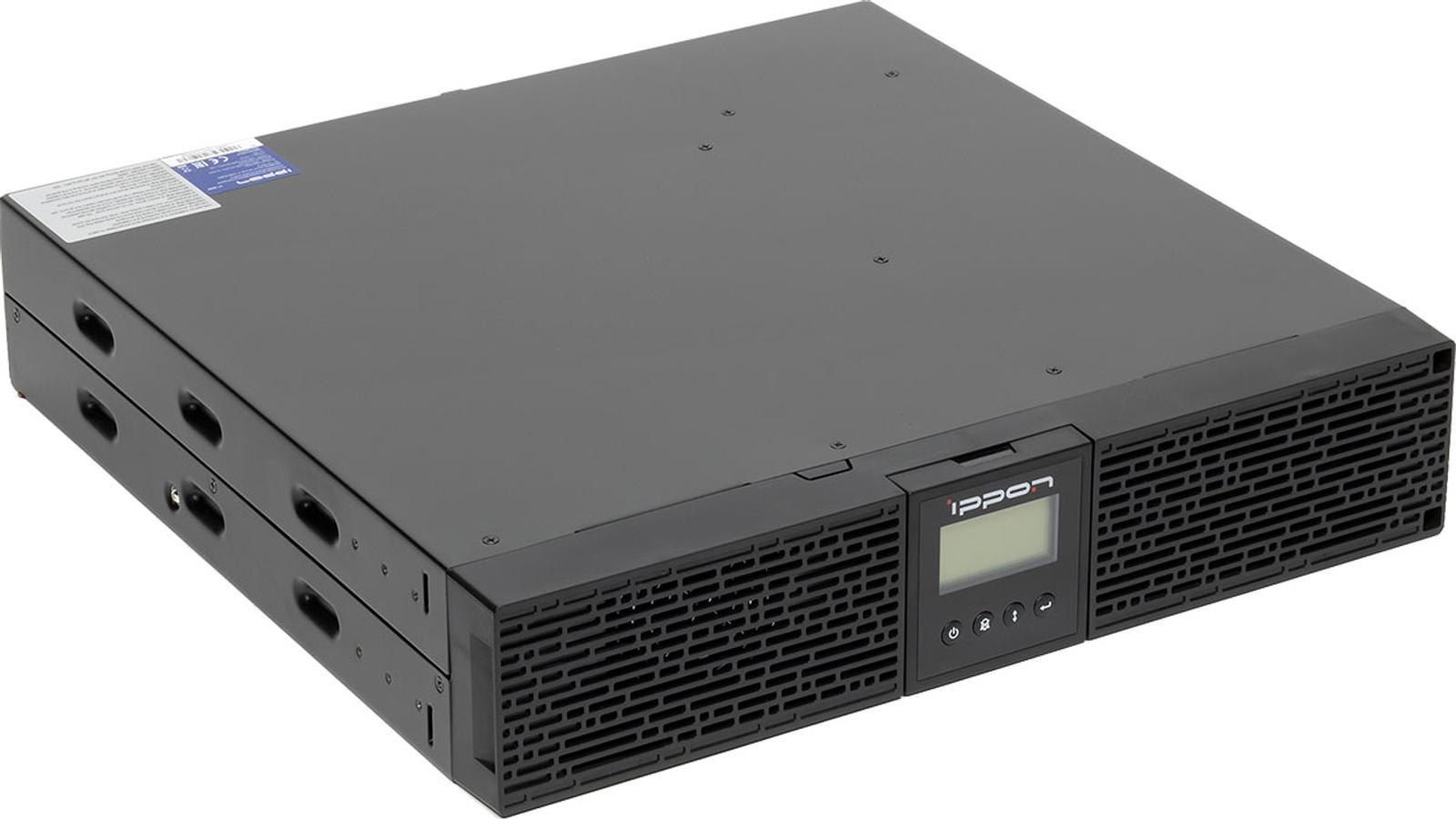

Корпус металлический, из пластика сделана лишь фронтальная накладка, в центре которой находится панель управления, ее легко можно извлечь и повернуть в положение, соответствующее вертикальному или горизонтальному способу размещения ИБП.

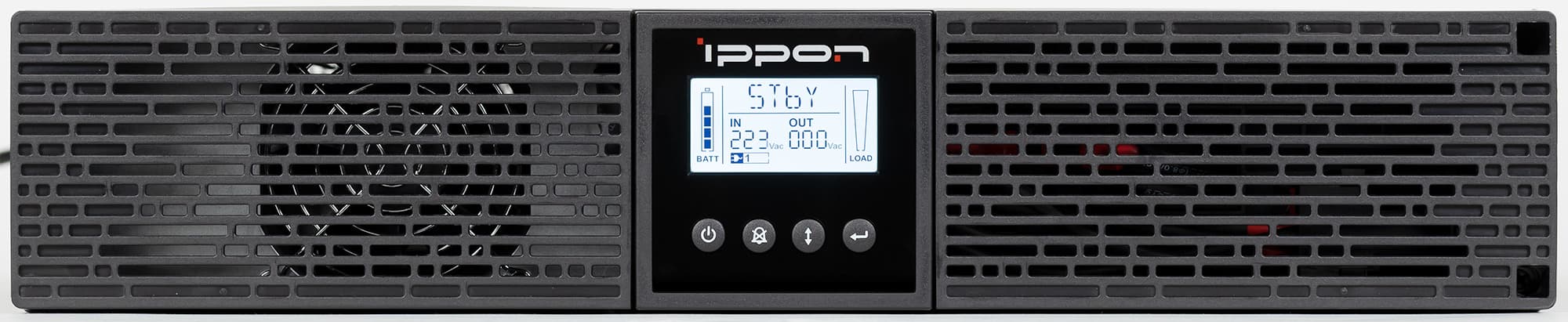

На этой панели находятся четыре кнопки и ЖК-дисплей с диагональю 5,8 см (по нашему замеру).

Дисплей монохромный, в нормальном состоянии подсветка белая, довольно яркая, она автоматически отключается через три минуты и может быть вновь включена нажатием любой кнопки.

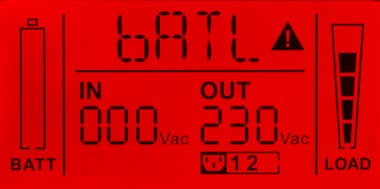

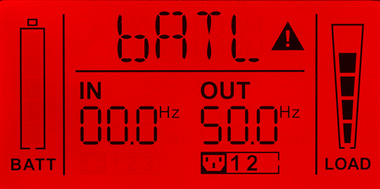

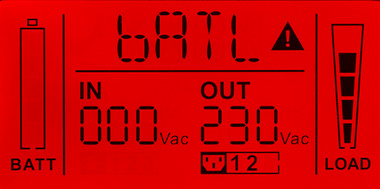

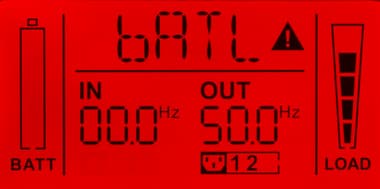

Для привлечения внимания в критических ситуациях (например, при крайне малом остатке заряда батареи) подсветка становится красной и не отключается, пока состояние не нормализуется (либо сам источник не выключится после исчерпания энергии в батарее).

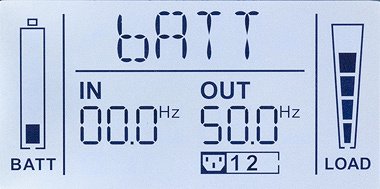

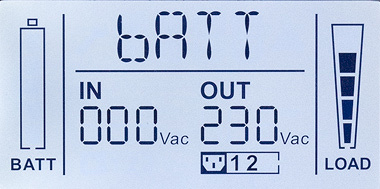

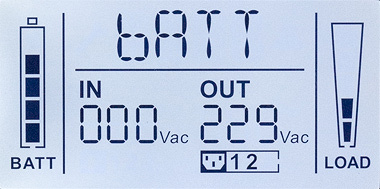

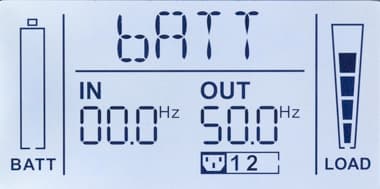

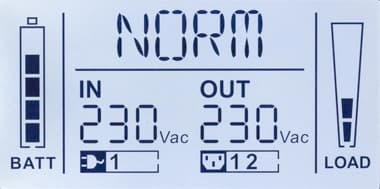

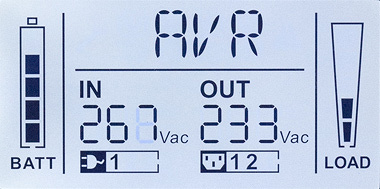

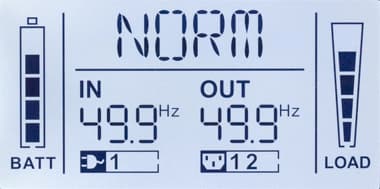

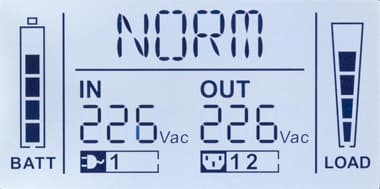

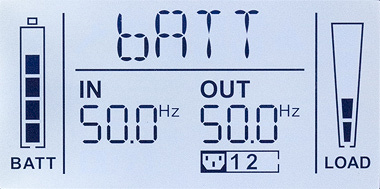

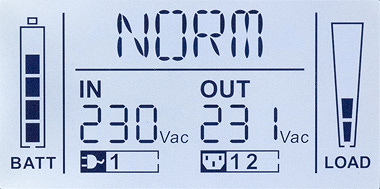

На дисплее отображаются:

  • цифрами — напряжение и частота на входе и выходе, показания сменяют друг друга чуть менее чем через секунду;

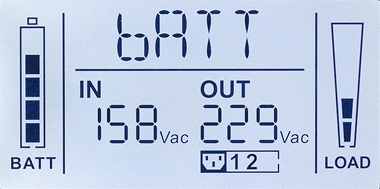

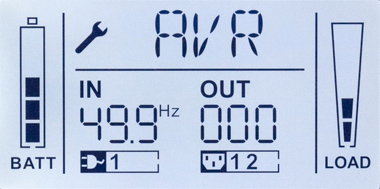

  • тремя-четырьмя буквами — режим работы (Stby, Norm, AVR, Batt) либо некоторые состояния (перегрузка OVLD, короткое замыкание на выходе OPST и т. п., расшифровка есть в инструкции);
  • диаграммами с 5 сегментами каждая — уровни нагрузки и заряда батареи;
  • символами — дополнительная информация: наличие входного и выходных подключений, предупреждение о неисправности, режим настройки.

Информация читается нормально, разве что углы обзора не слишком велики, но больше мешает постоянная и быстрая смена показаний частота-напряжение, лучше было бы предусмотреть выбор отображаемого параметра кнопкой.

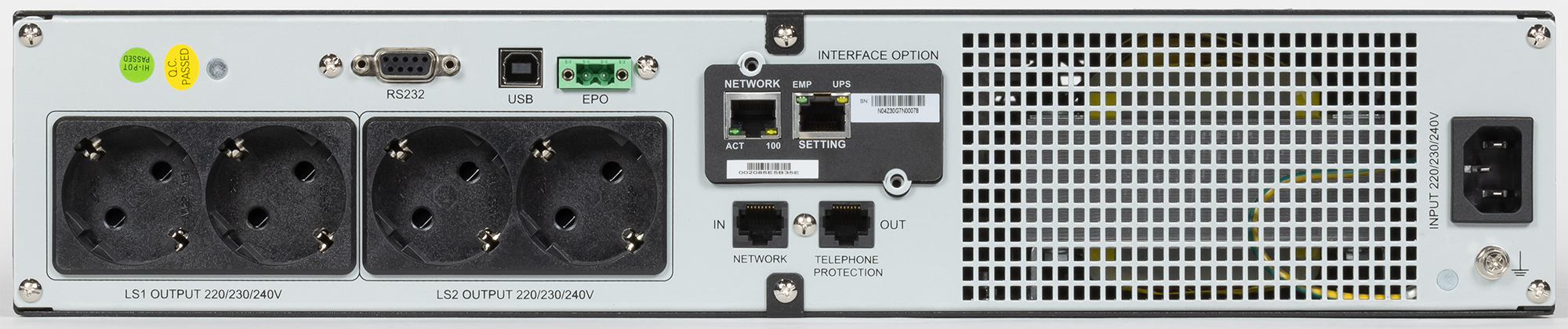

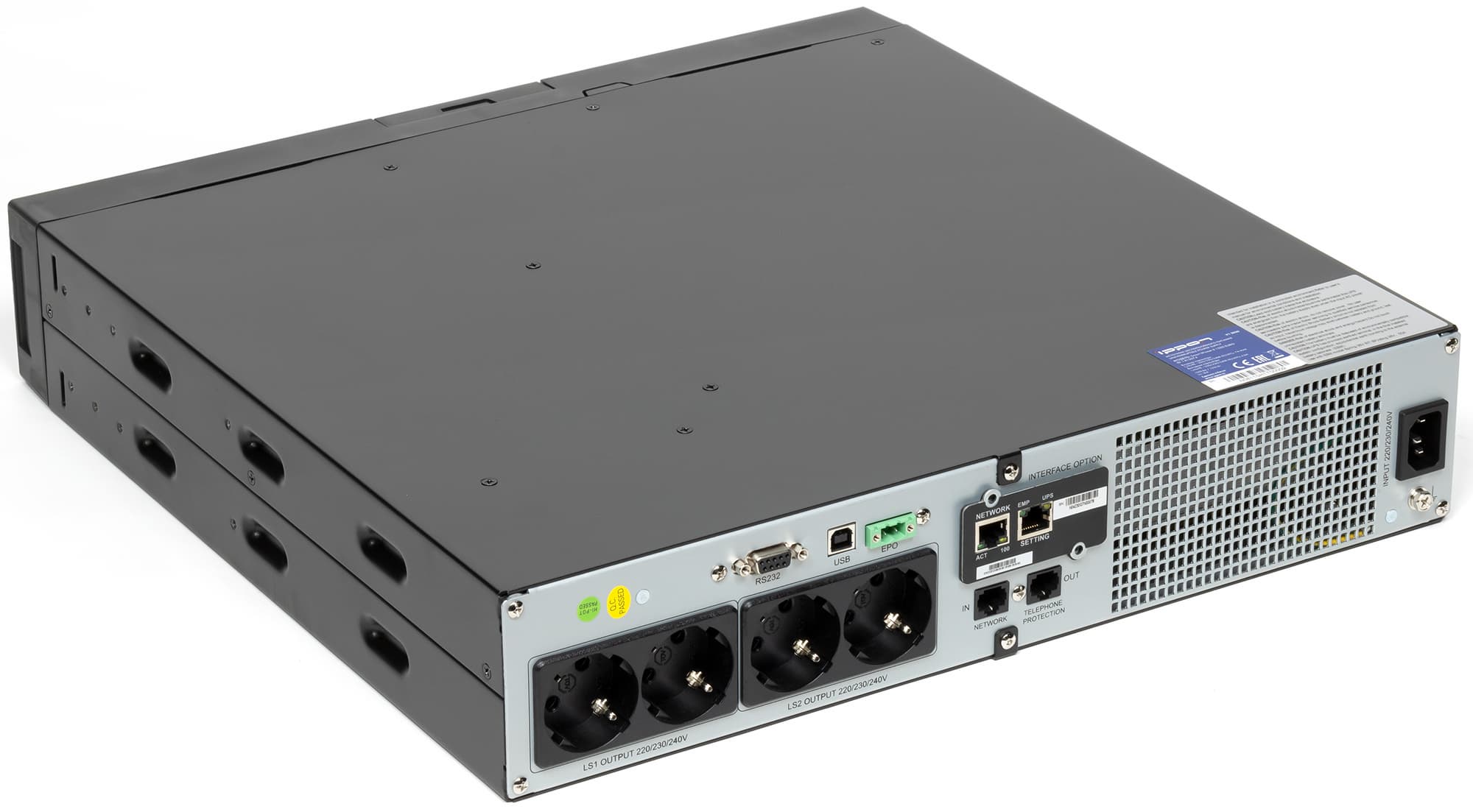

На задней стенке расположены входная (C14 IEC60320) и выходные розетки (Schuko, две группы по две), пара разъемов RJ-45 для подключения коммуникационных линий с целью защиты их от импульсных помех, порты USB-B и RS-232 для взаимодействия с компьютером, разъем аварийного отключения EPO. Есть также слот для подключения платы SNMP (у нас она установлена), винт для провода заземления, а также немалого размера область с вентиляционными отверстиями. Штока автоматического предохранителя нет — защита такого рода реализована на схемотехническом уровне.

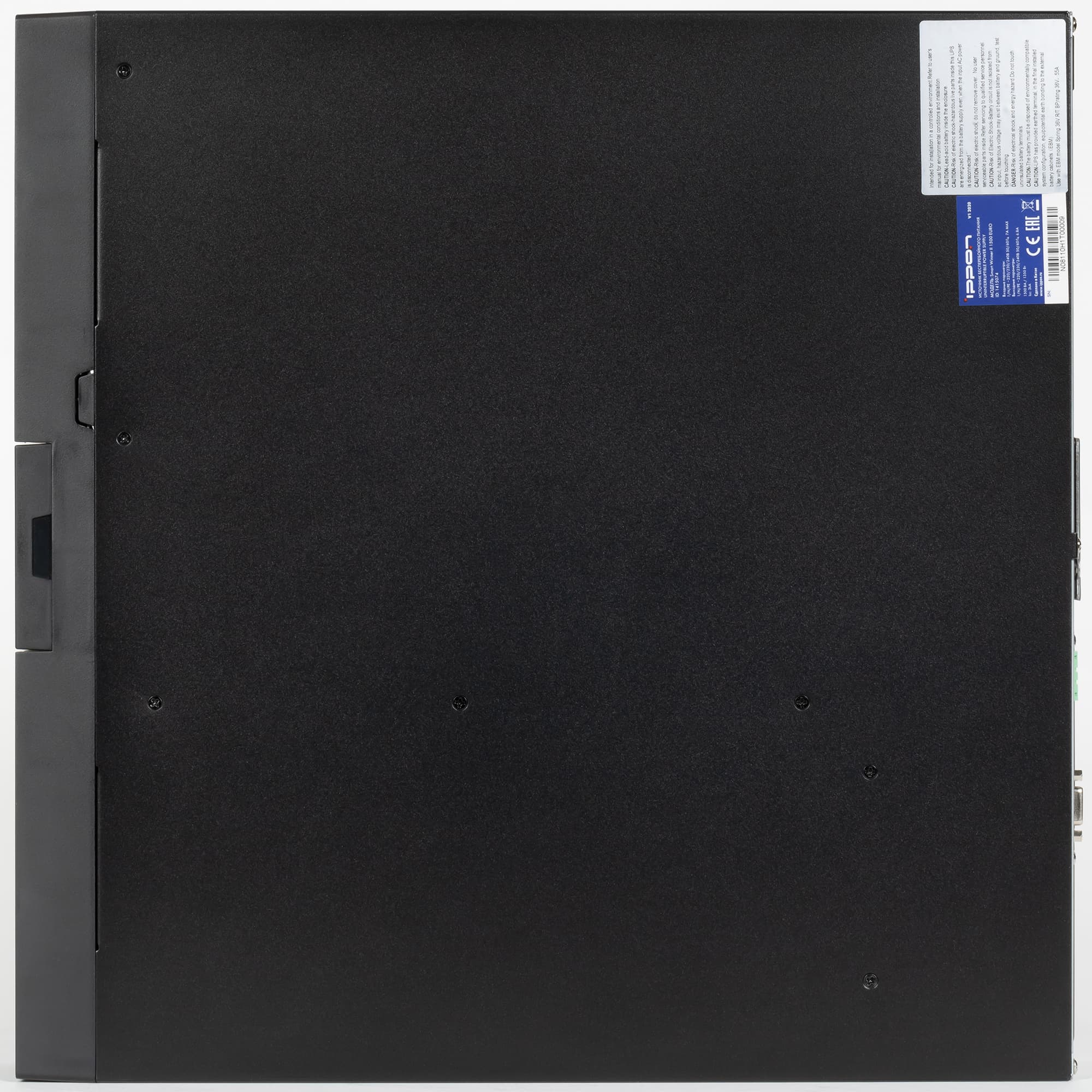

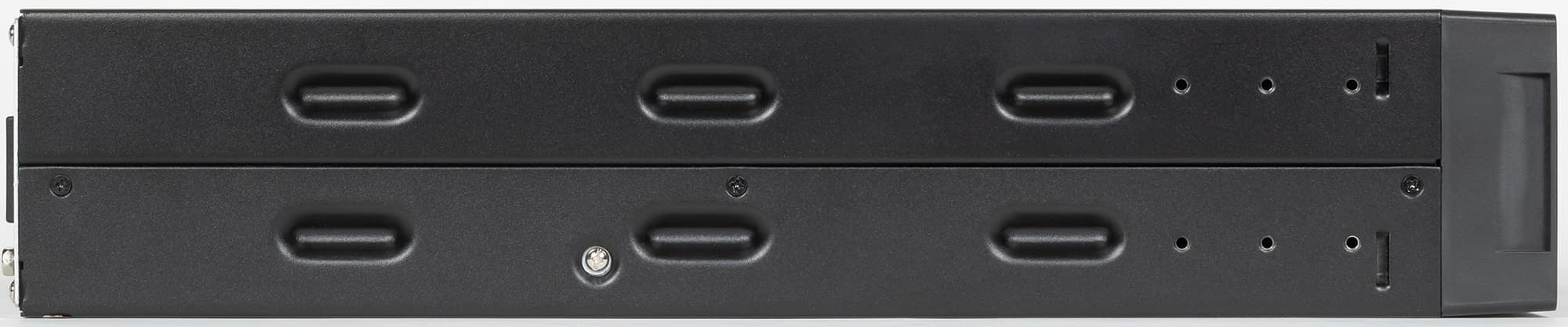

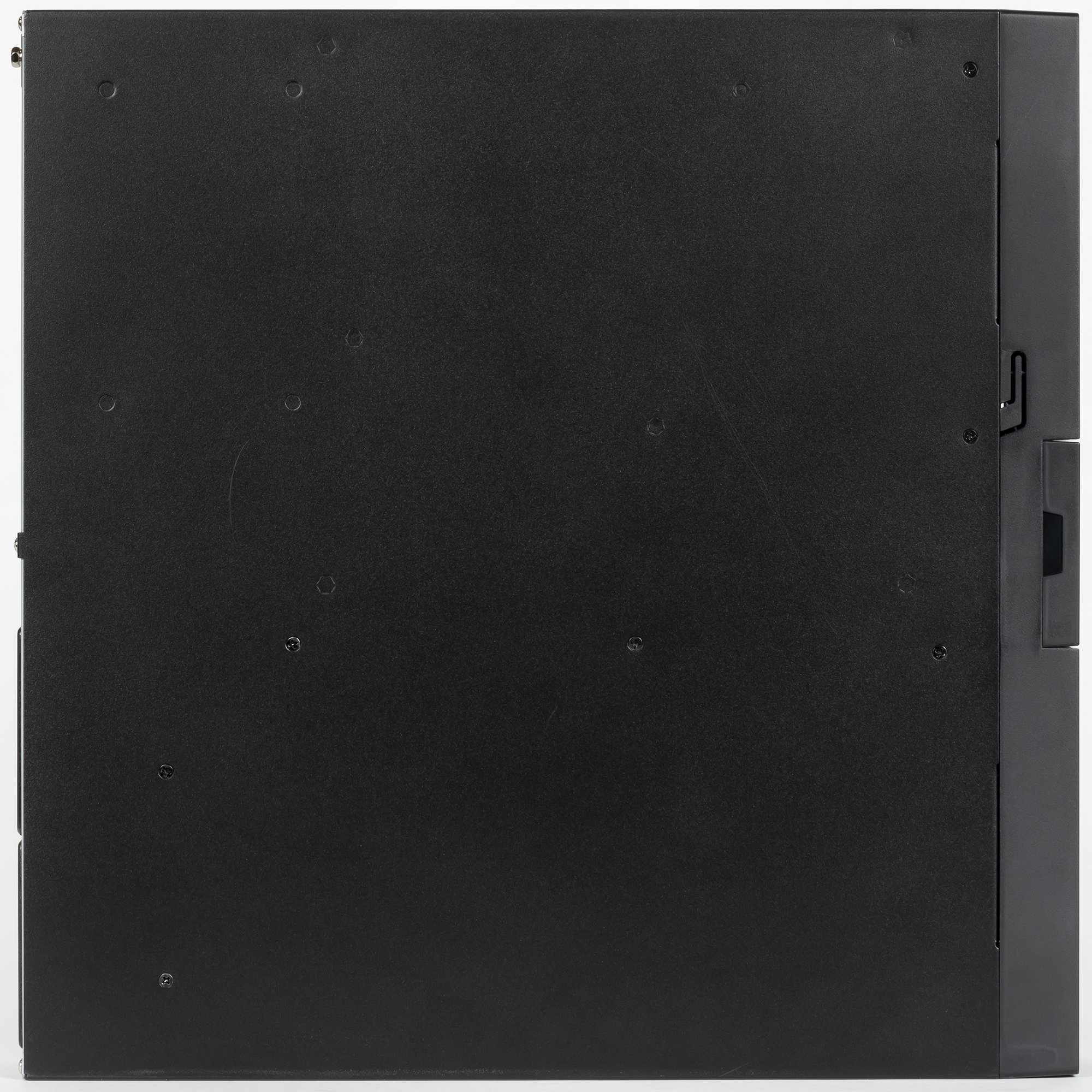

В задней части одной из боковых поверхности имеется наклейка с информацией, включая серийный номер.

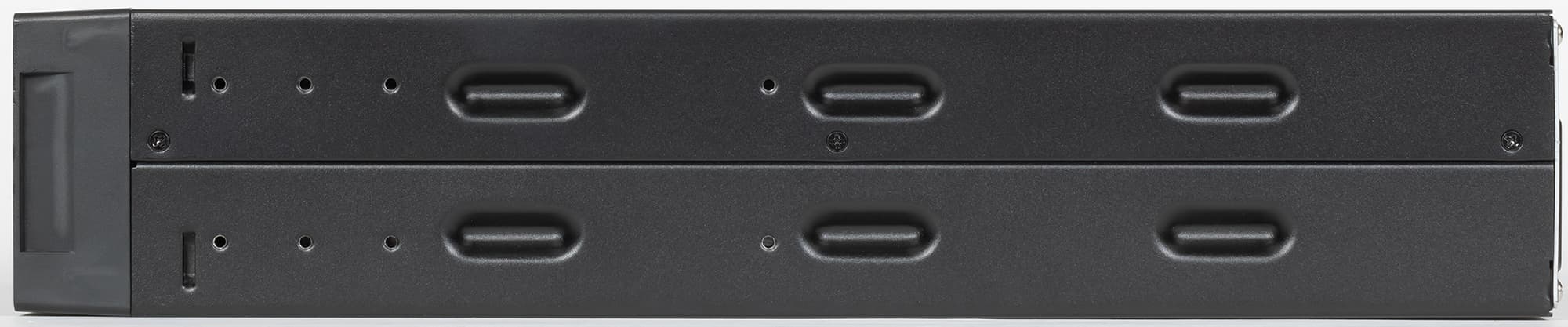

Вентиляционные прорези имеются и на пластиковой фронтальной панели. Охлаждение осуществляется с помощью вентилятора.

Настройка параметров ИБП

Вход в меню настроек осуществляется длительным, около 3 секунд, нажатием кнопки с символом ввода (крайняя справа), после чего на дисплее появляется значок гаечного ключа и отображается первый в списке параметр OPV. Выбор параметра осуществляется кнопкой с двусторонней стрелкой, изменение — сначала нажать ввод примерно на полсекунды, затем двойной стрелкой добираемся до нужного значения и снова ввод на полсекунды. Выход из меню — ввод в течение 3 секунд.

Рассматривать будем в том порядке, что и в меню.

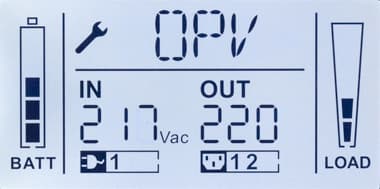

OPV: выбор номинала для выходного напряжения. Можно задать 220, 230 и 240 вольт, однако есть важный момент: ИБП непременно должен находиться в режиме Stby, иначе поменять значение не получится; определенная логика в этом имеется, но придется ведь обесточить нагрузки...

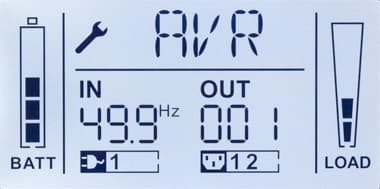

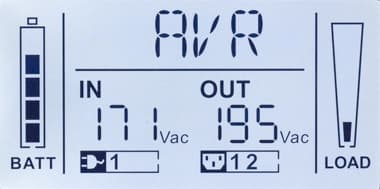

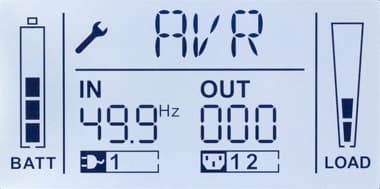

AVR: диапазон срабатывания системы автоматической регулировки выходного напряжения. Заявлены варианты:

  • [000] нормальный диапазон — переход на батарею происходит при отклонениях на входе свыше ±20% от номинала, а если отклонение меньше, то работает AVR либо прямая трансляция;
  • [001] расширенный диапазон — нижняя граница перехода на батарею будет составлять −30% от номинала, верхняя не меняется: +20%;
  • [002] режим работы от генератора — здесь отслеживается частота входного напряжения, и если она уменьшается ниже 40 Гц или увеличивается выше 70 Гц, то происходит переход на батарею, при этом частота на выходе возвращается к значению 50 Гц; о диапазоне напряжения для данного режима в инструкции не сказано.

При необходимости поменять значение в этом пункте меню источник тоже следует переключить в Stby.

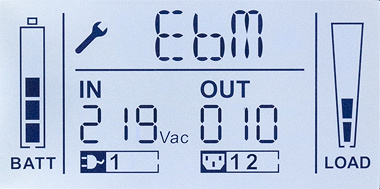

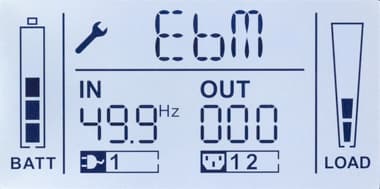

EBM: здесь прописывается количество дополнительных внешних батарейных модулей; по умолчанию установлено значение «0» (то есть ни одного), можно задать от 1 до 10 — а вот это уже не очень понятно: в официальных материалах говорится про максимум в 4 модуля.

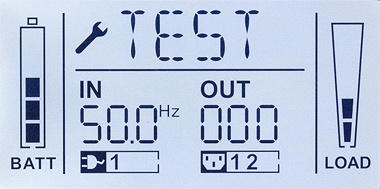

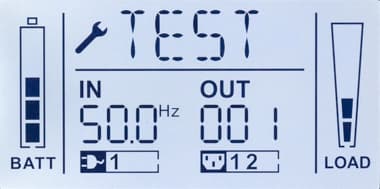

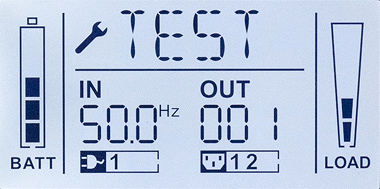

Test: автоматическое самотестирование включено (значение 001, по умолчанию) или выключено (000).

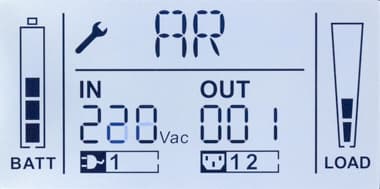

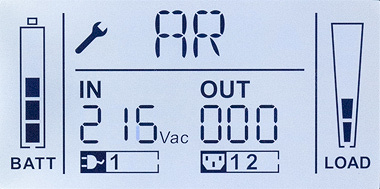

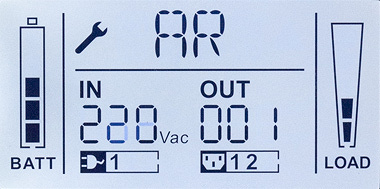

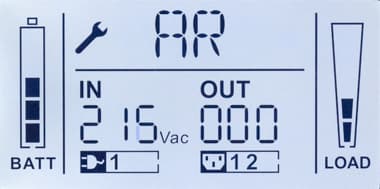

AR: автоматическая перезагрузка включена (001, по умолчанию) или выключена (000); не поясняется, что именно имеется в виду, и если это автоматическое включение ИБП при восстановлении напряжения на входе после отключения по исчерпанию заряда батареи, то не очень понятно, зачем его нужно отключать.

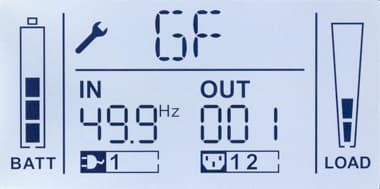

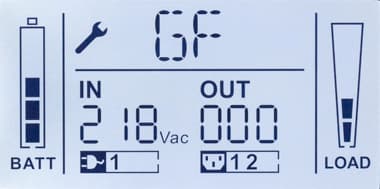

GF: «зеленая» функция энергосбережения — если нагрузки нет или она небольшая (менее 5% от максимума или до 68 Вт), то при работе от батареи источник отключится через 5 минут, чтобы сэкономить электроэнергию и/или заряд батареи; подобное часто вызывает неудовольствие владельцев в случаях, когда надо обеспечить бесперебойным питанием устройства с малым потреблением, но в данном случае предоставляется выбор: нужна такая «экономия» — задаем значение 001, не нужна — 000 (по умолчанию).

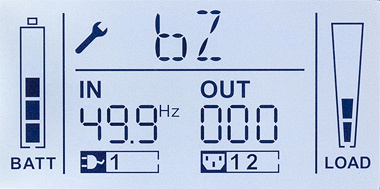

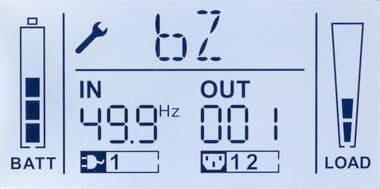

Bz: управление звуковым оповещением при переходе на батарею — 000 выключено, 001 включено (по умолчанию); при включенных в меню сигналах их можно отключить и кнопкой панели управления, но только для текущего сеанса работы от батареи, при следующем звук снова будет; кроме того, при выключении кнопкой сигналы снова зазвучат при крайне малом остатке заряда, а при отключении через меню этого не будет.

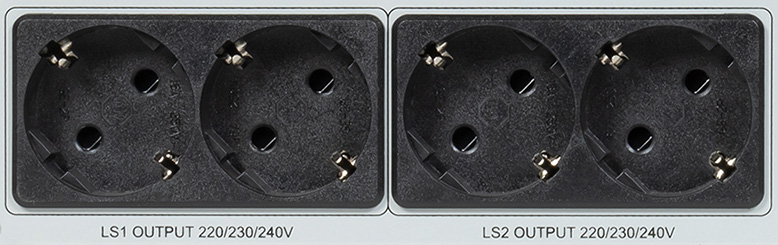

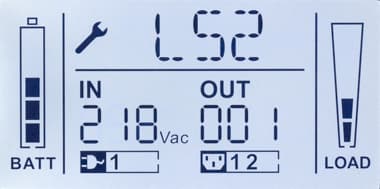

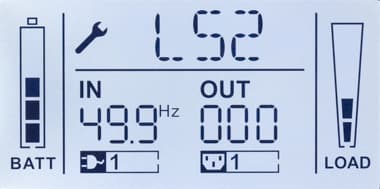

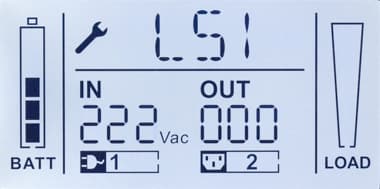

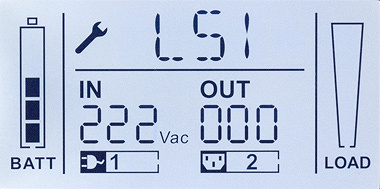

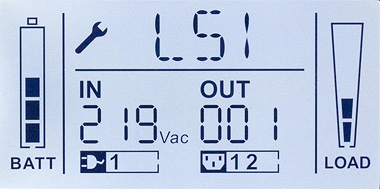

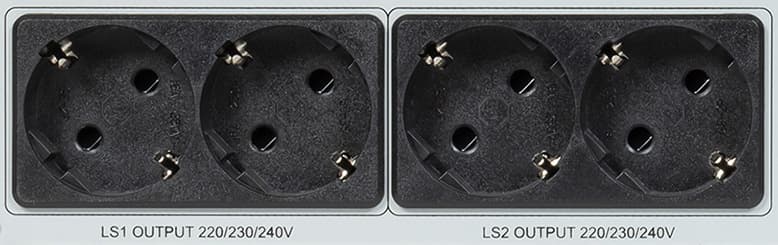

LS1 и LS2: как уже говорилось, выходные розетки разделены на два сегмента по две в каждом, на задней стенке эти сегменты помечены LS1 и LS2; с помощью двух последних пунктов меню любой из этих сегментов можно отключить (зачем — вопрос отдельный), установив значение 000, и снова включить, вернув установку 001 (по умолчанию).

Подчеркнем: сегментация нагрузок здесь не означает их разделения по приоритетам, когда в батарейном режиме менее важные отключаются раньше, чтобы дать возможность приоритетным устройствам работать подольше — сегмент просто отключается или включается сразу после ввода соответствующего значения в меню. Однако приоритеты для сегментов задать все же можно, но не посредством панели управления ИБП, а в программе WinPower, о чем будет сказано ниже.

Внутреннее устройство

Чтобы вскрыть корпус, нужно вынуть панель управления (она крепится защелками), открутить три винта и снять лицевую накладку, а потом удалить немалое количество винтов и саморезов, которые крепят верхнюю крышку (на ней находятся наклейки с информацией).

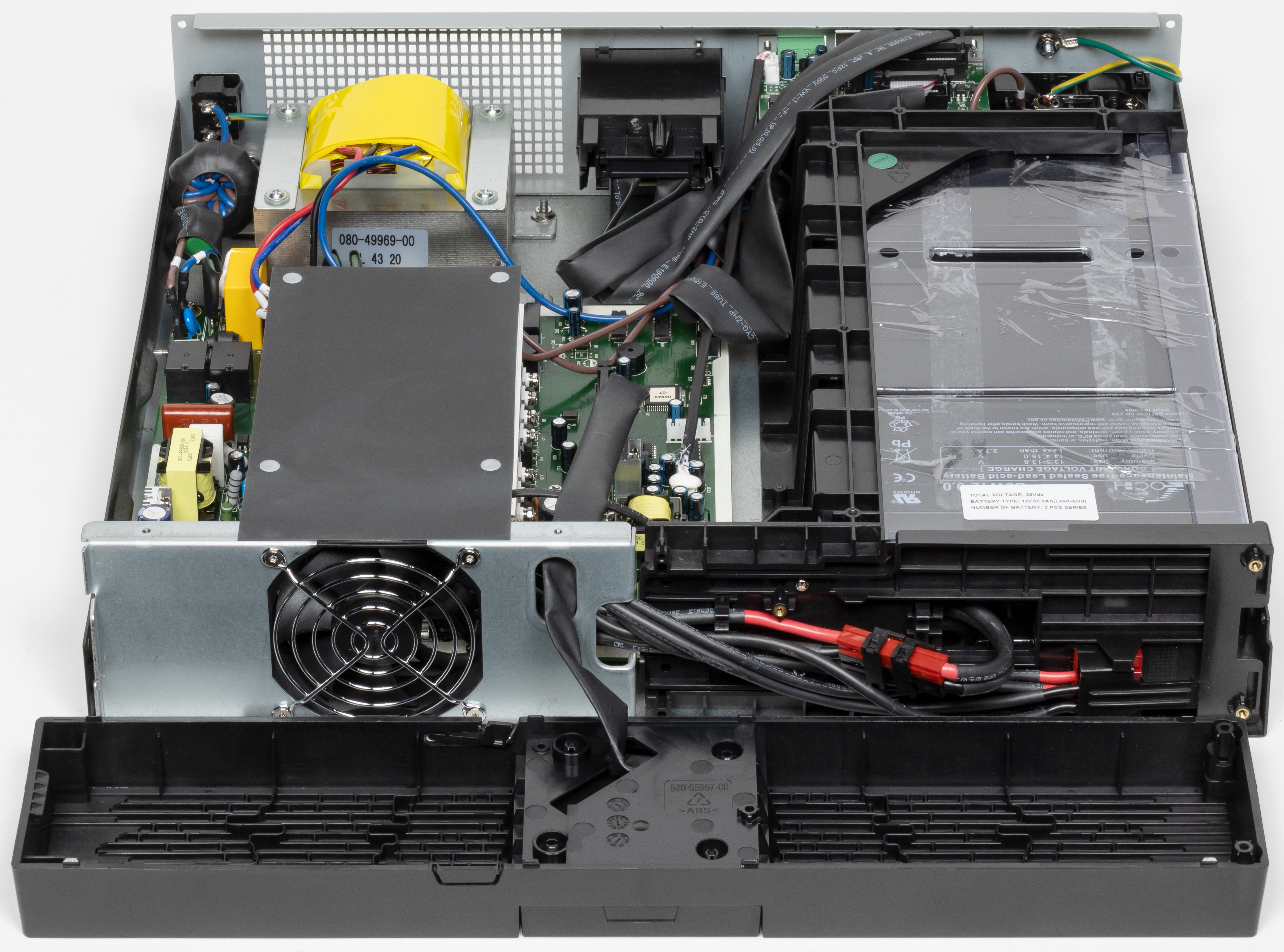

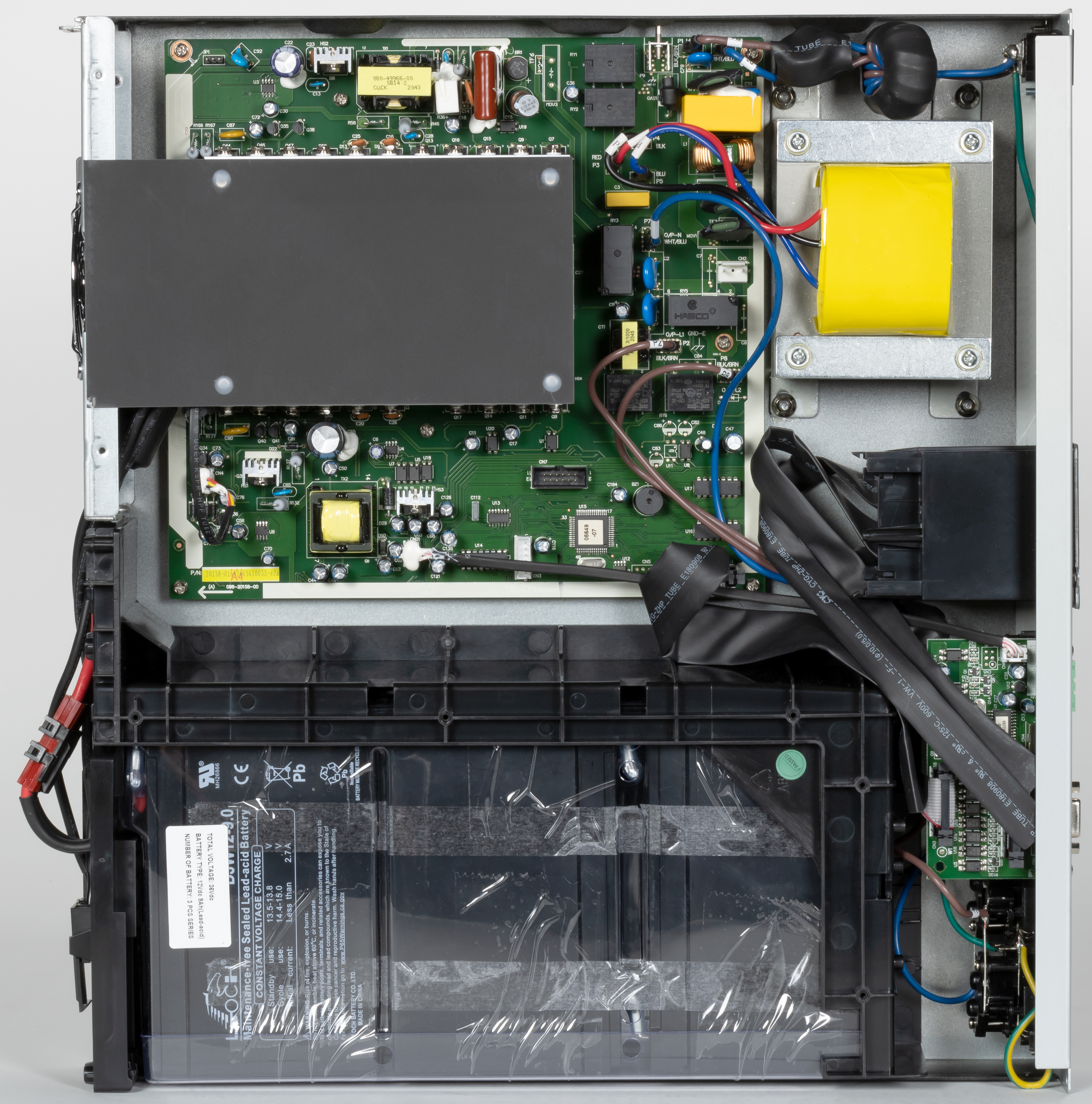

Внутри видим: справа — отсек для батарейного блока, за ним на задней стенке закреплены силовые выходные разъемы и небольшая интерфейсная плата с портами USB, RS-232 и прочими.

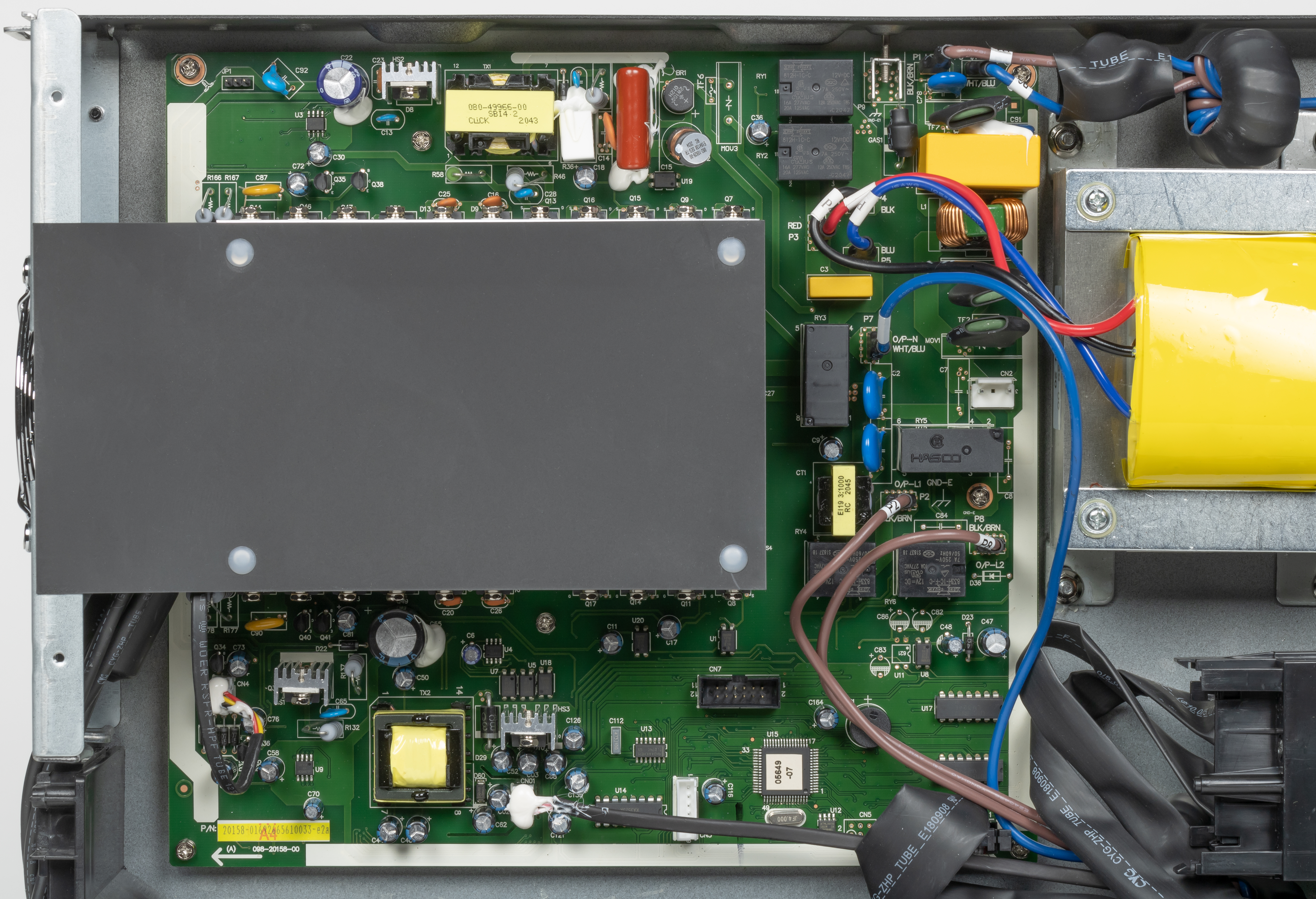

Слева — немалого размера основная плата, за которой находится крупный трансформатор системы AVR с сердечником на Ш-образных пластинах.

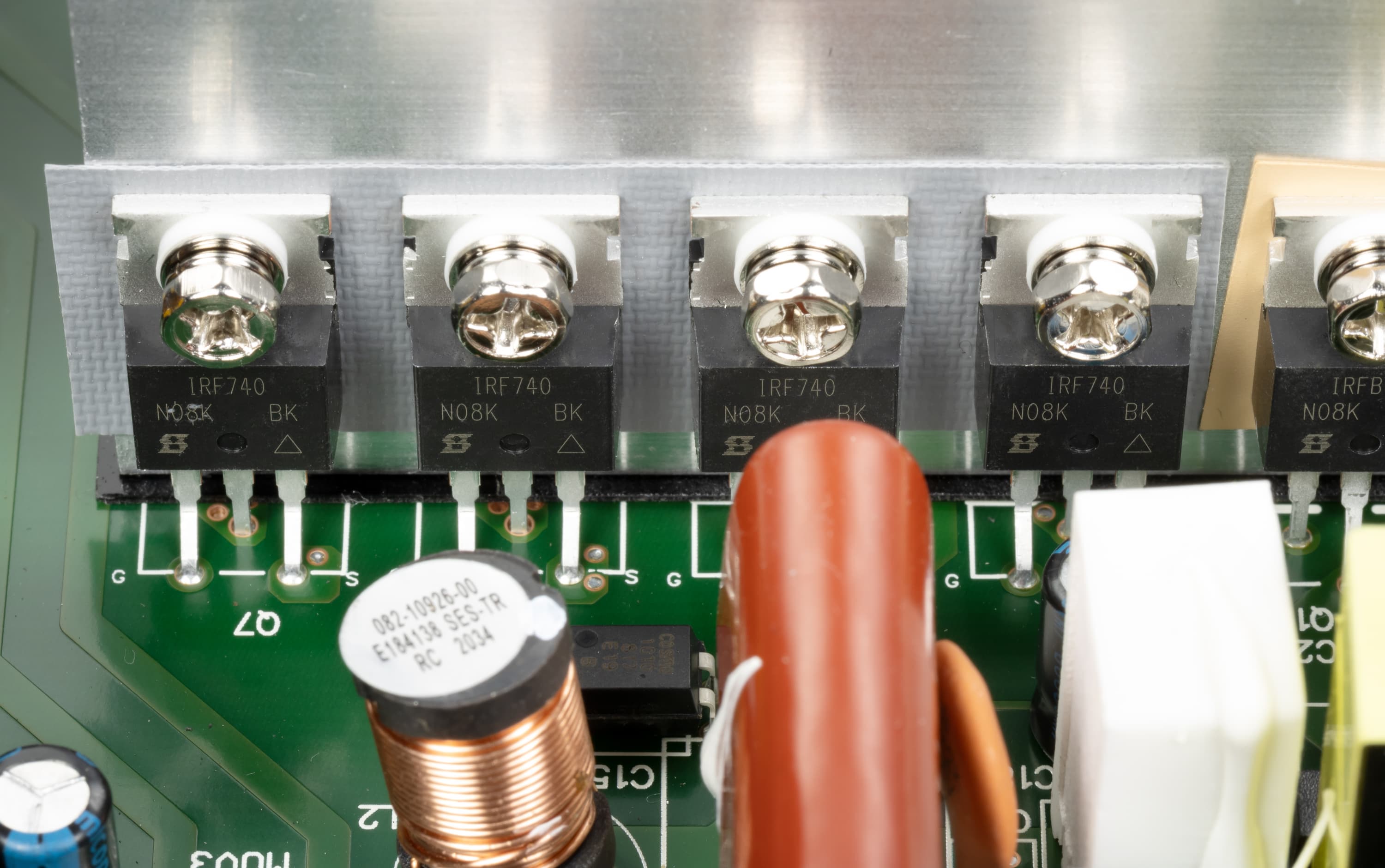

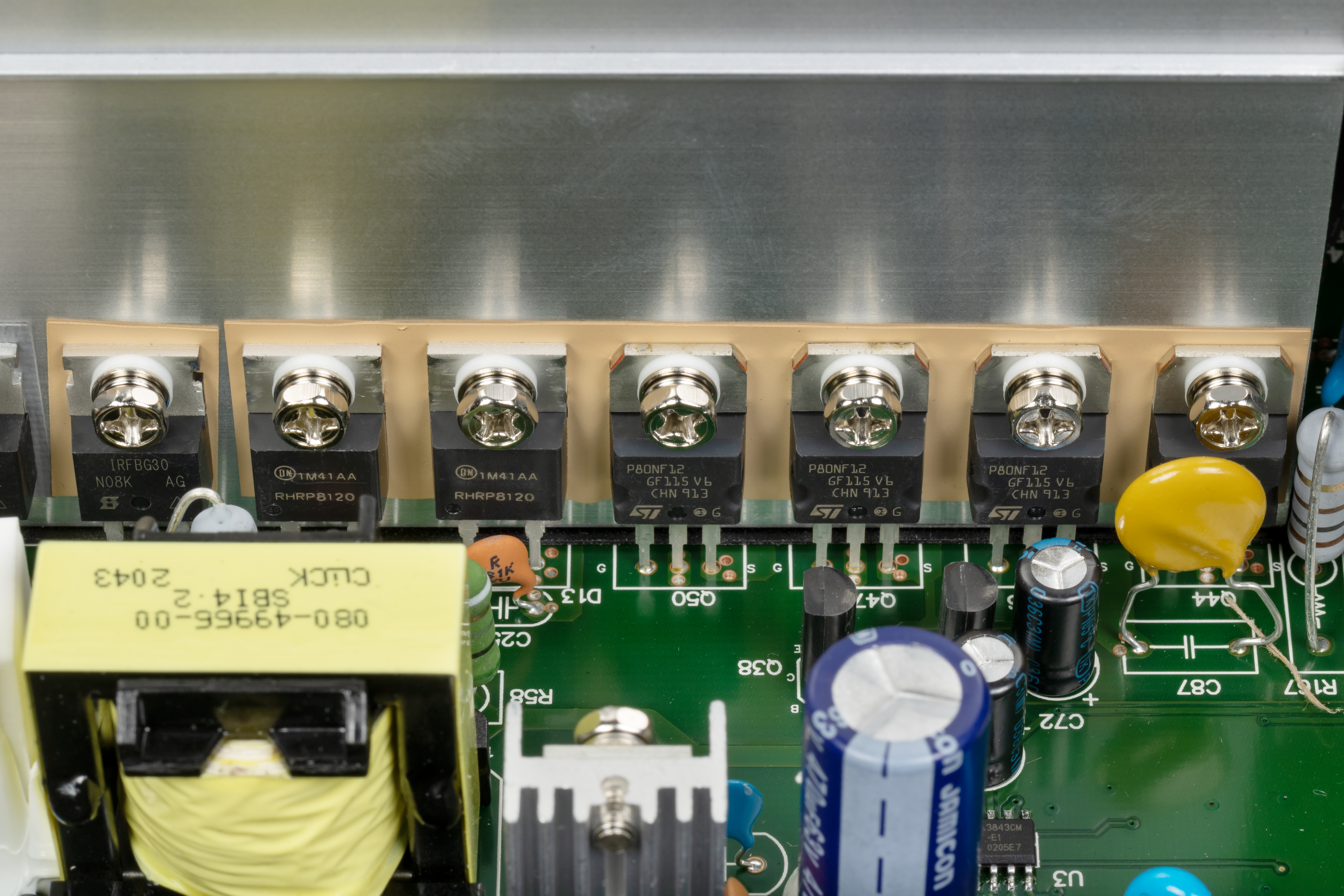

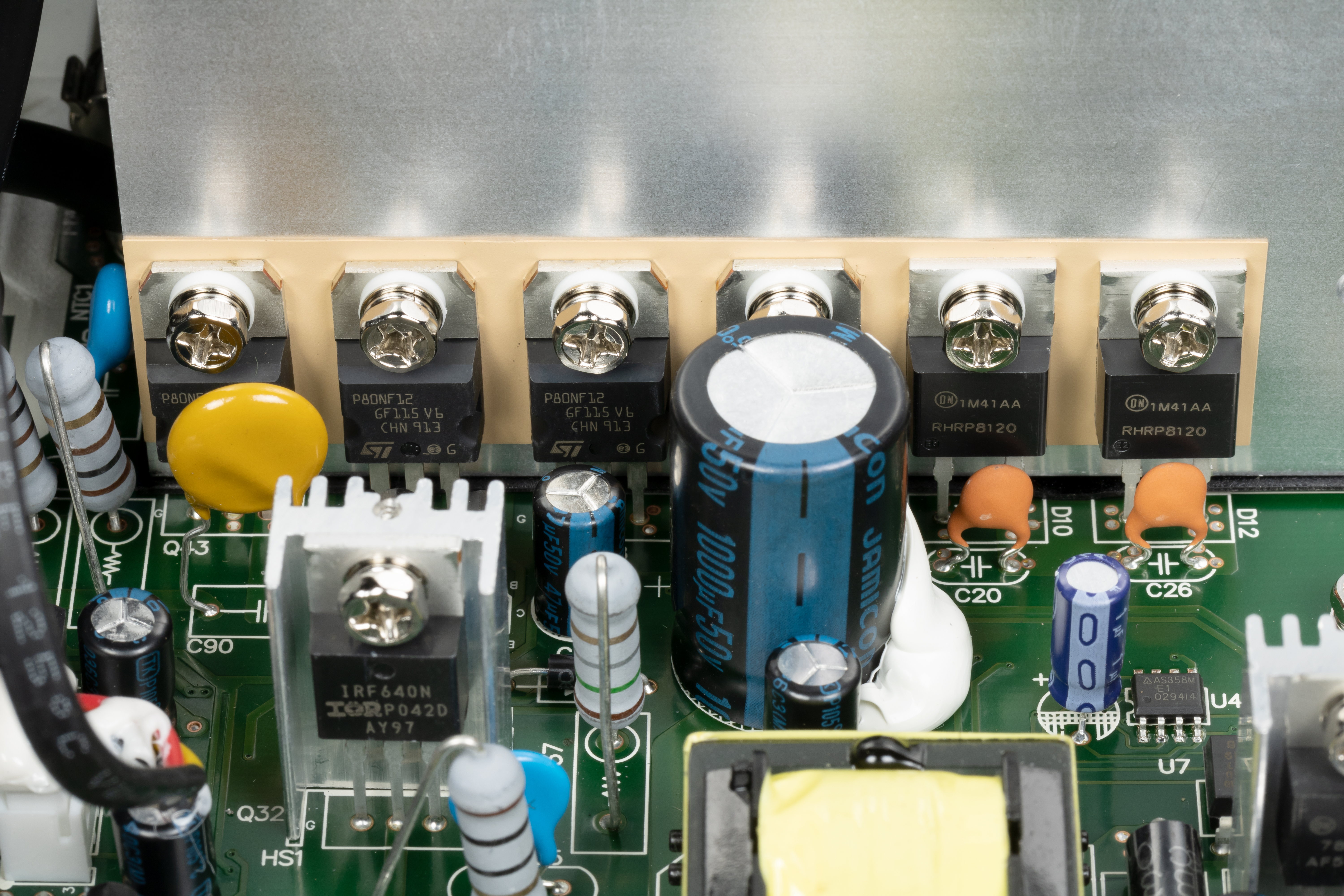

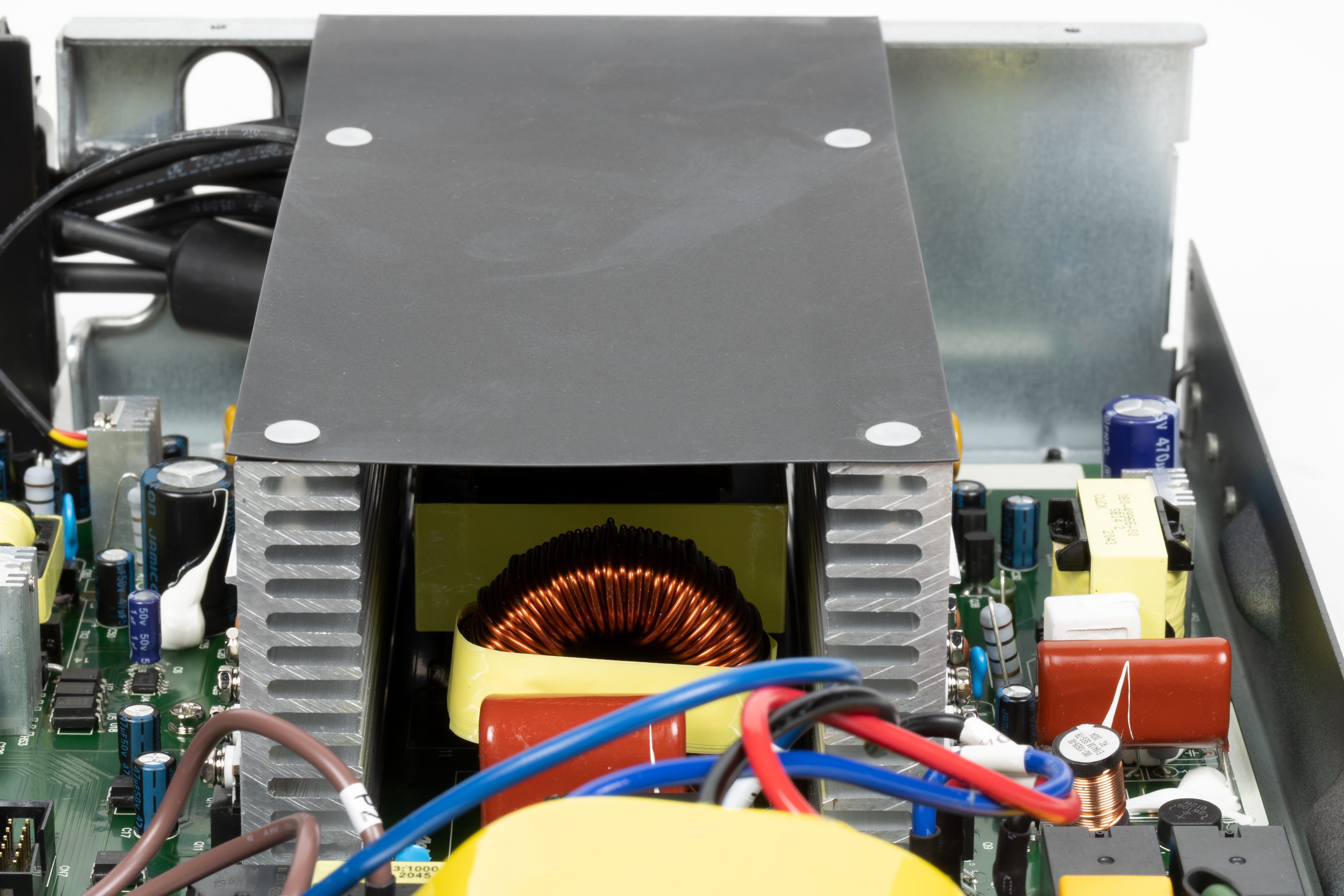

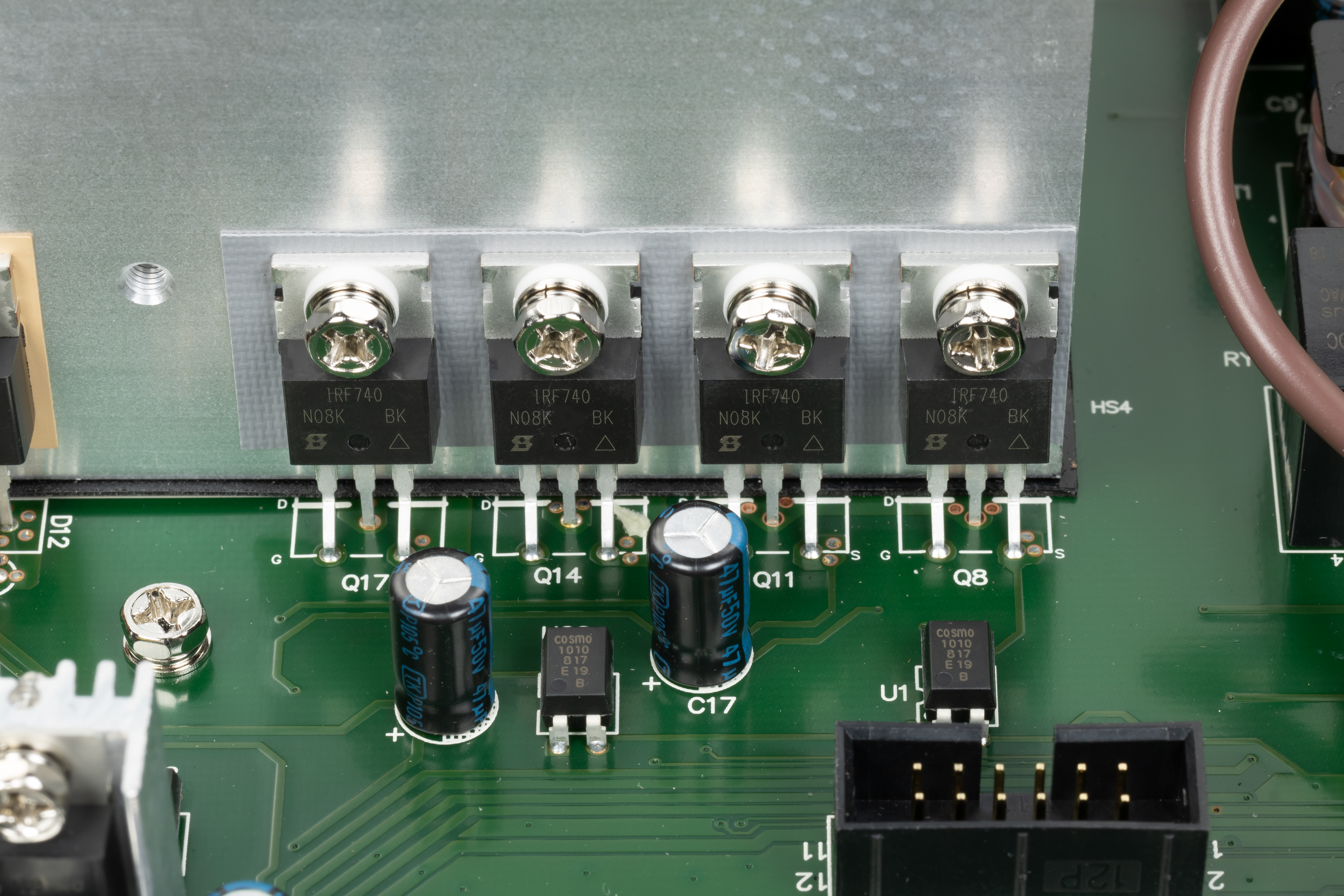

Набор силовых транзисторов закреплен на двух алюминиевых ребристых радиаторах, расположенных параллельно и повернутых ребрами друг к другу. Пространство между ними сверху сверху закрыто пластиковым листом (он крепится пистонами), то есть образуется канал для воздушного потока, создаваемого вентилятором (12-вольтовый 80×80×25 мм, установлен как нагнетающий на передней стенке шасси).

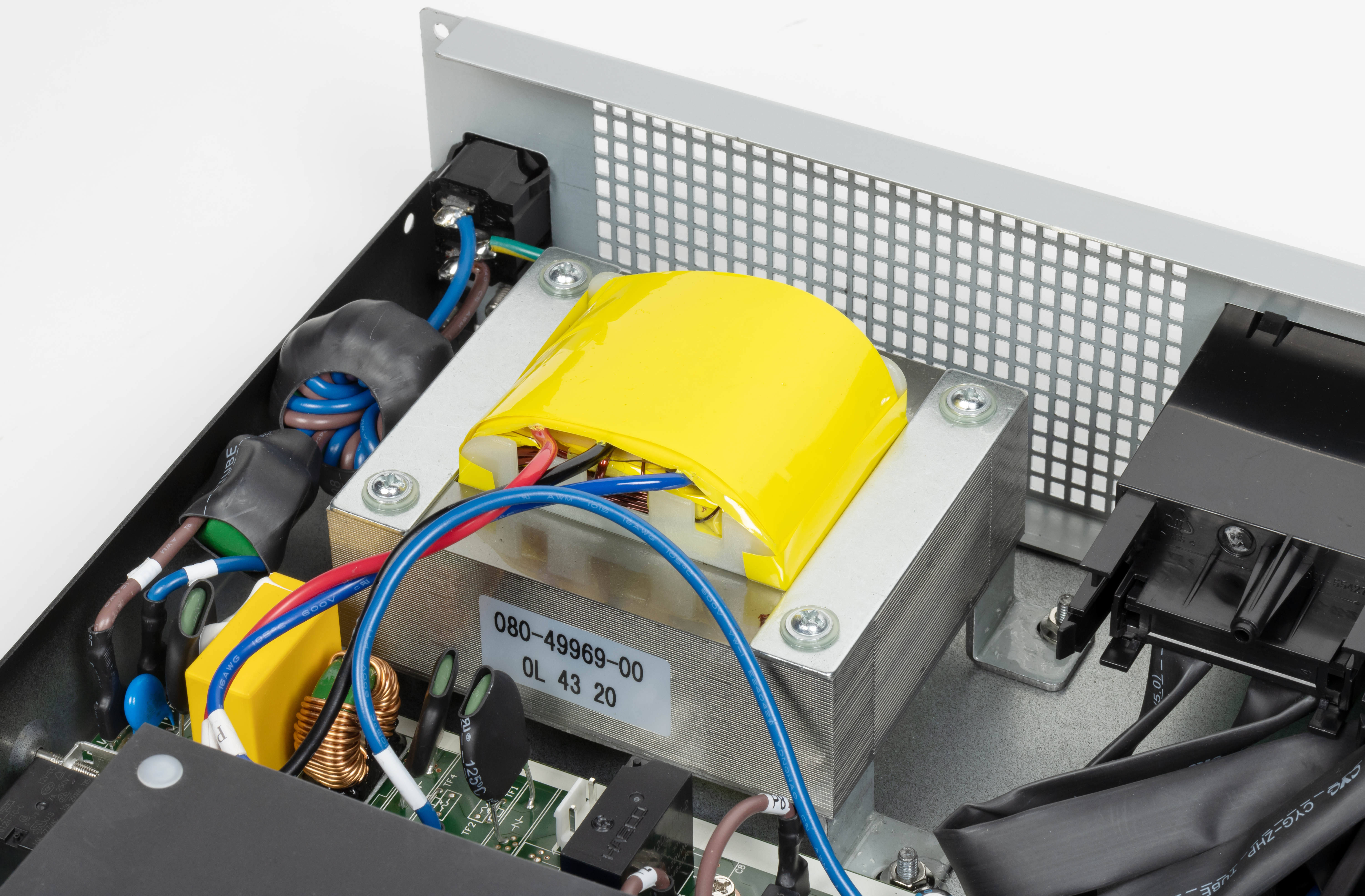

Далее поток проходит мимо трансформатора AVR и выходит наружу через перфорированную область на задней стенке. Таким образом, один вентилятор обслуживает все главные источники нагрева; работает он не постоянно: например, отключается при очень малых нагрузках и когда при заряде батареи запас энергии превышает 80%-90%.

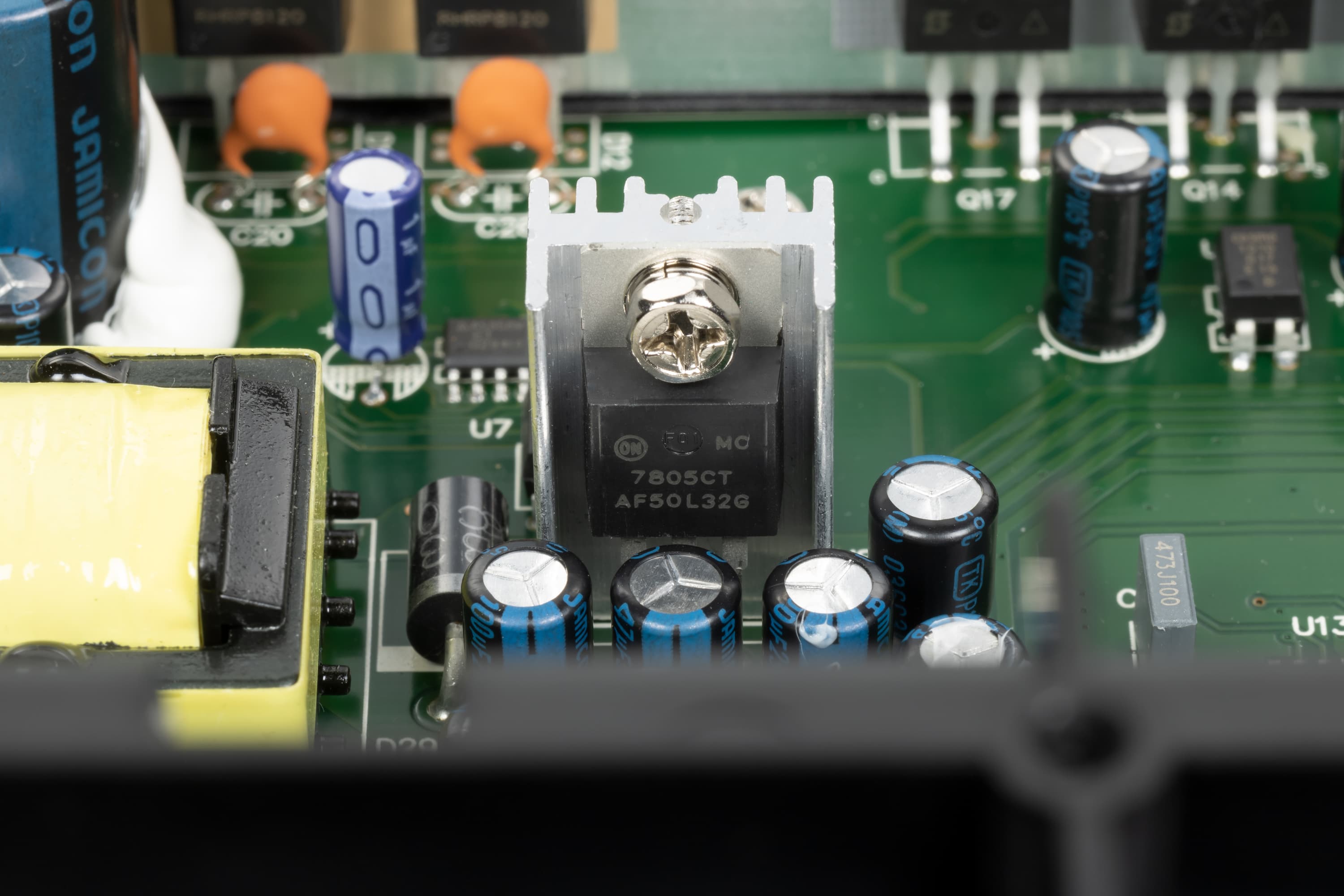

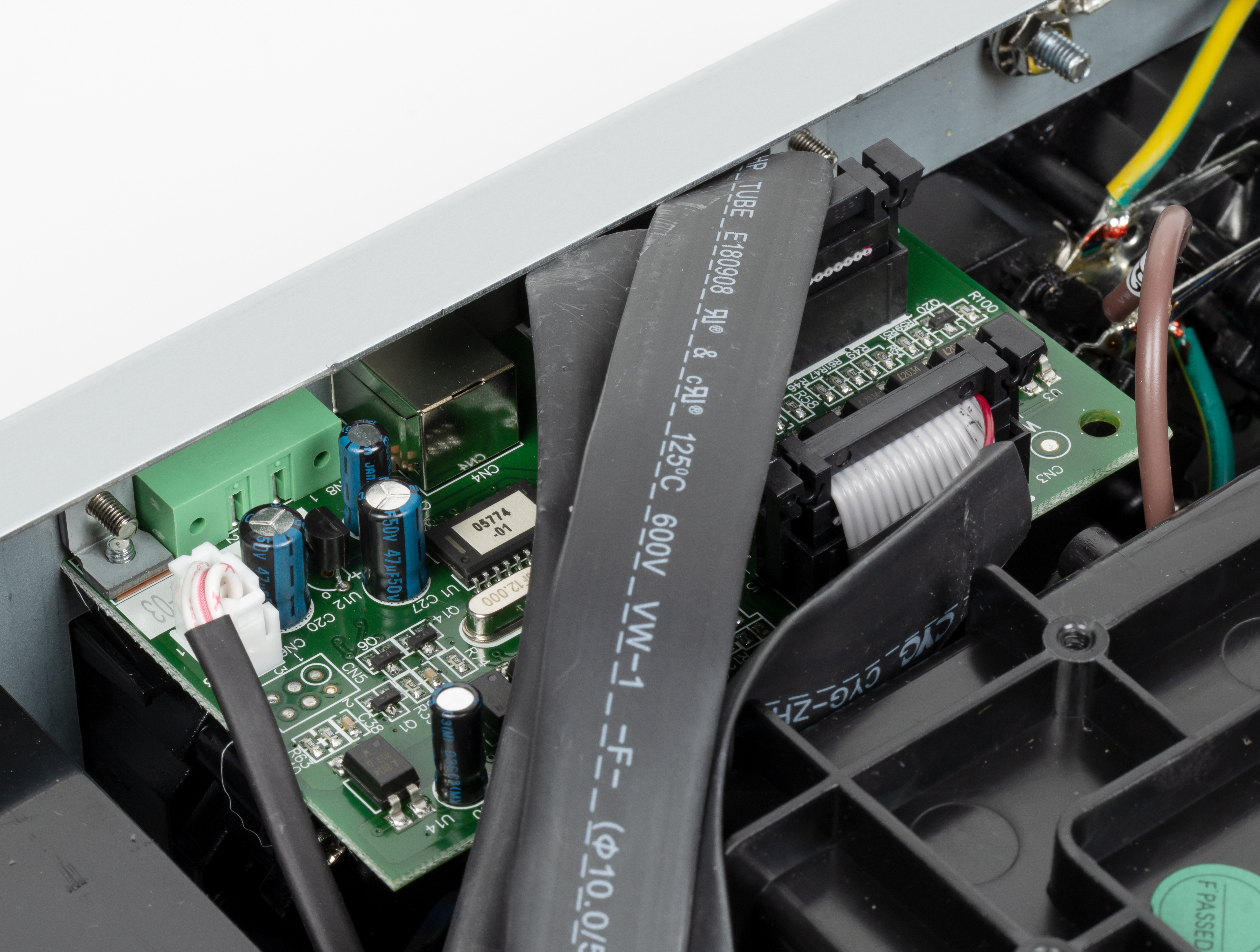

В пространстве между радиаторами также расположены компоненты, в частности, предохранители цепи батареи — два параллельно включенных на 30 А каждый.

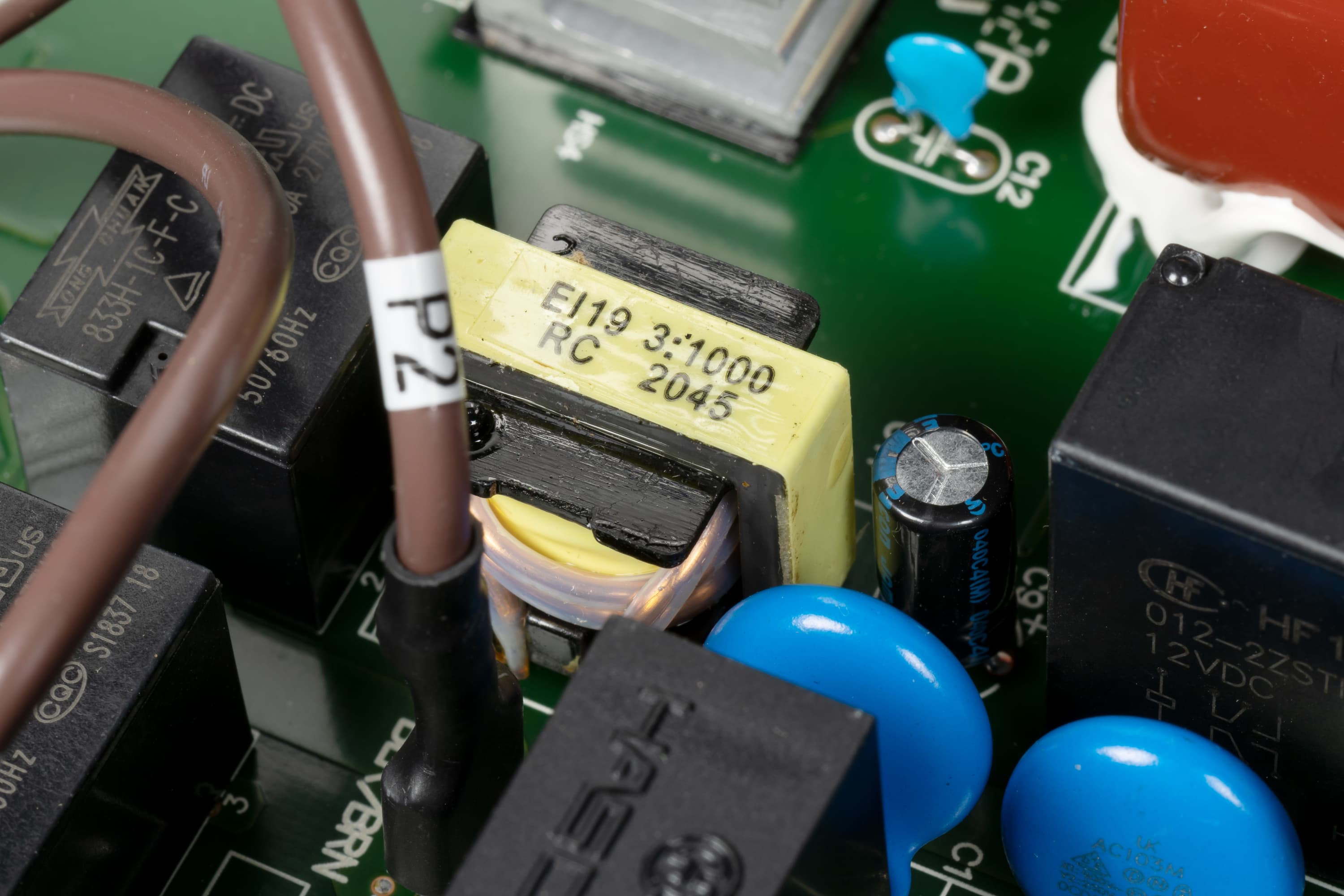

Коммутация осуществляется реле Song Chuan 833H-1C-F-C и 812H-1C-C 012-ZTF, Hongfa HF140FF и Hasco PRF2FA12DC12K-2.

Защита от импульсных помех содержит LC-фильтр и варисторы.

Батарея

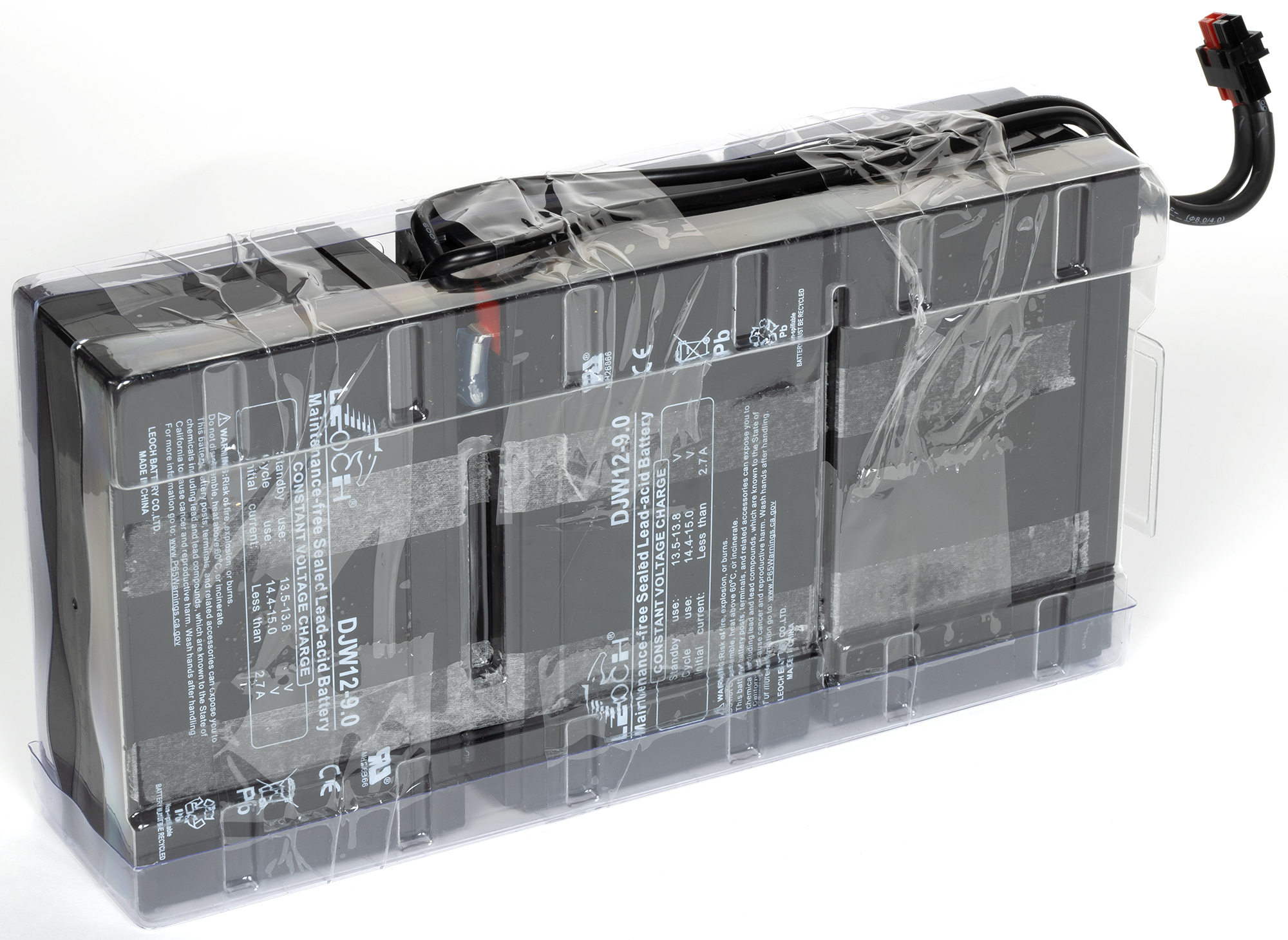

В нашем экземпляре был установлен блок из трех последовательно соединенных свинцово-кислотных аккумуляторных батарей Leoch DJW12-9.0 с заявленными напряжением 12 В и емкостью 9 А·ч. Он становится доступным после снятия фронтальной накладки и крышки батарейного отсека, подключается с помощью разъема.

Напомним, что при последовательном соединении батарей их емкости, выраженные в ампер-часах, не суммируются, то есть емкость блока те же 9 А·ч. Зато запасаемая энергия (ватт-часы) будет втрое больше, чем у отдельной батареи, а потребляемые в автономном режиме токи втрое меньше, чем от одной батареи при той же нагрузке на выходе ИБП.

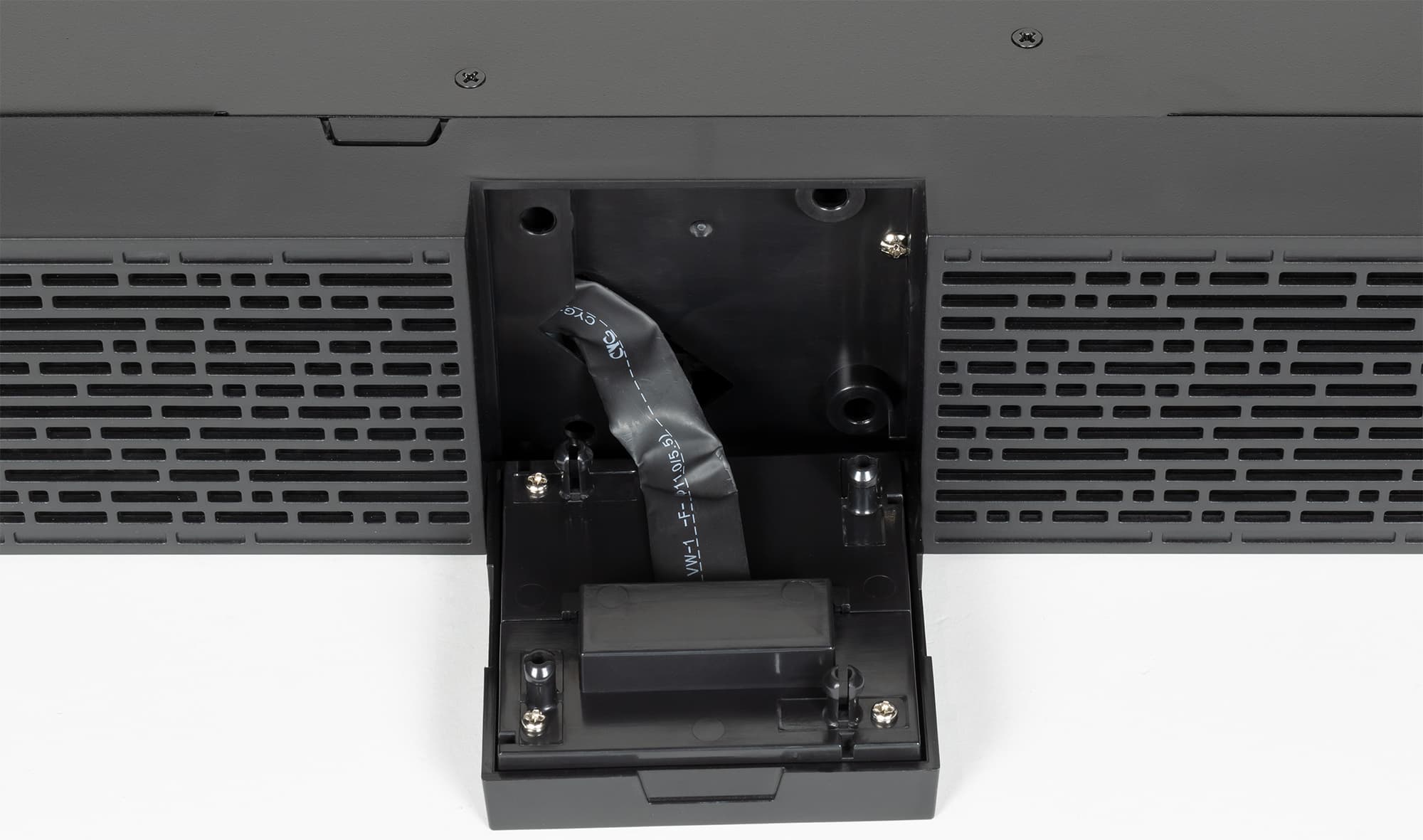

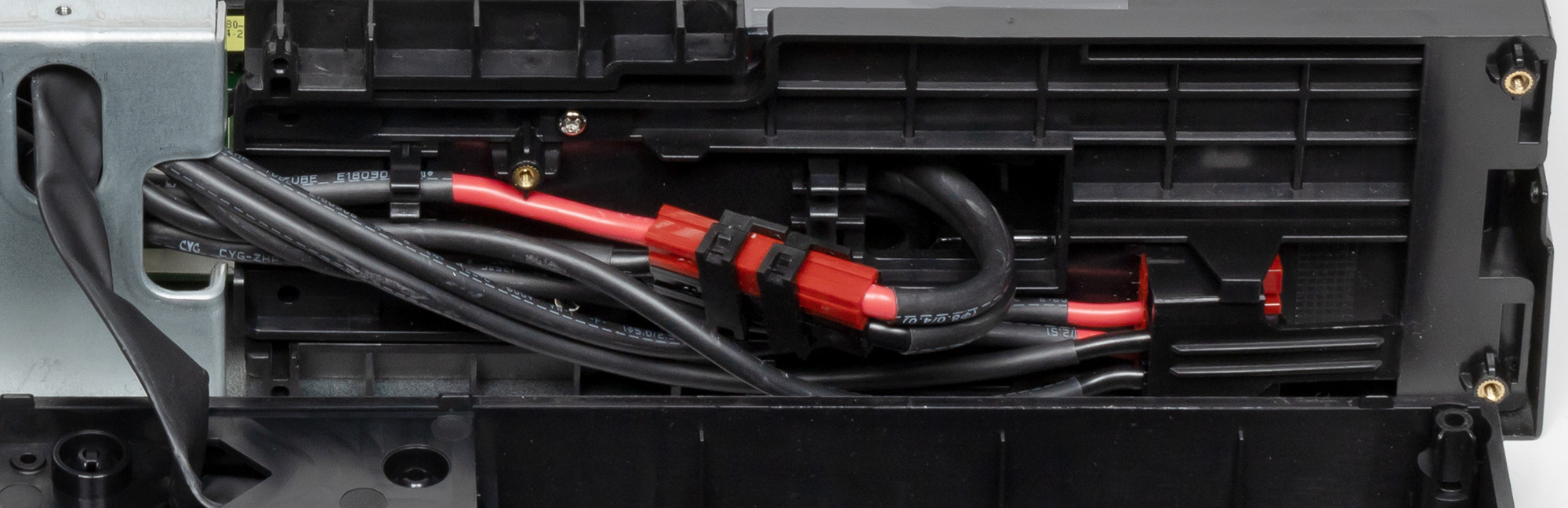

Под накладкой находится и еще один разъем для подключения дополнительного батарейного модуля. Согласно имеющейся информации, таких внешних модулей может быть до четырех; даже один модуль способен увеличить время автономной работы в три с лишним раза при нагрузке 200 Вт и в пять раз при 1000 Вт.

Обозначенные на корпусе каждой из батарей 9 А·ч действительны для 20-часового разряда, то есть для токов порядка 0,4-0,5 А, а для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются десятками ампер, поэтому емкость будет существенно меньше.

Батарея начинает заряжаться, как только кабель питания ИБП подключается к розетке.

В общем случае оптимальным для заряда считается ток порядка 0,1·С, где С — обозначенная емкость аккумулятора в ампер-часах, то есть в данном случае 0,9 А, а допустимым — до 0,3·С, или 2,7 А. В спецификации зарядный ток не обозначен, при тестировании мы зафиксировали максимальное значение в 1,5 ампера.

Обычно используется двухступенчатый алгоритм заряда: на первом этапе и до достижения определенного напряжения, соответствующего восполнению 80-90 процентов энергии, заряд производится постоянным током, а затем ЗУ переключается в режим постоянного напряжения, при котором выравниваются заряды в ячейках батареи. Но зачастую на первом этапе постоянство тока не выдерживается — он довольно быстро снижается, что существенно увеличивает время заряда; в данном случае ток действительно почти постоянный, а граница между двумя этапами хорошо прослеживается при контроле тока, что будет видно из приведенных ниже таблиц.

Заодно мы наглядно покажем влияние потребляемого от батареи тока на глубину разряда и соответственно на время последующего восстановления энергии, для этого сделаны два цикла замеров при заряде после отключения при автономной работе с нагрузками 25 Вт и 1050 Вт и последующего восстановления напряжения на входе ИБП. Результаты замеров зарядного тока, сделанные внешним прибором, приведены в таблицах; источник был без нагрузки и в режиме Stby.

  Начальный ток 30 минут 1 час 2 часа 3 часа 4 часа 4 часа 25 минут 5 часов 5 часов 45 минут 6 часов 15 минут 6 часов 30 минут
После 25 Вт 1,5 А 1,45 А 1,4 А 1,35 А 1,3 А 1,25 А 0,7 А 0,45 А 0,35 А 0,1 А менее 0,05 А
  Начальный ток 30 мин. 1 час 2 часа 2 часа 10 мин 3 часа 20 мин 4 часа
После 1050 Вт 1,5 А 1,45 А 1,4 А 1,3 А 0,6 А 0,3 А менее 0,05 А

Вентилятор на начальном этапе работал, а выключился в первом случае через 4,5 часа, во втором — через два часа с четвертью, то есть фактически сразу после перехода ко второму этапу заряда.

Судя по току, вполне можно считать, что в первом случае для заряда, практически полного, потребовалось примерно шесть с половиной часов, во втором не более четырех. В официальных материалах на этот счет есть разночтения: в спецификации на сайте говорится «типовое: 8 часов до 90%», а в инструкции «от 3 часов до 90%»; таким образом, можно сказать: первая цифра дана с большим запасом — даже после работы на крайне малую нагрузку заряд восстановился заметно быстрее, а вторая хоть и излишне оптимистична, но все же не противоречит ситуации с зарядом после большой нагрузки.

Если сравнивать с другими аналогичными моделями, то восстановление запаса энергии батареи в рассматриваемом ИБП происходит достаточно быстро.

Программное обеспечение WinPower

Во время тестирования на сайте производителя предлагалась версия 5.7.0.3, скачивать ее нужно самостоятельно: в комплекте диска с ПО нет. Кроме того, потребуется ключ активации, он приведен на соответствующей странице официального сайта: 511C1-01220-0100-478DF2A. Зачем вообще потребовался такой запрос при установке — сказать трудно.

После установки программа включается в автозагрузку и отслеживает состояние ИБП, иконка для нее появляется в области уведомлений (системном трее).

В настройках программы можно выбрать русский язык.

В штатной комплектации источника WinPower может «общаться» с ним только через USB-подключение (есть еще RS-232, но попробуйте сегодня найти компьютер с таким портом), а при наличии сетевой карты SNMP возможна работа и через сеть. Мы рассмотрим оба варианта, благо такая карта нам досталась.

USB-подключение

Подключать источник к USB-порту компьютера можно как до, так и после установки ПО.

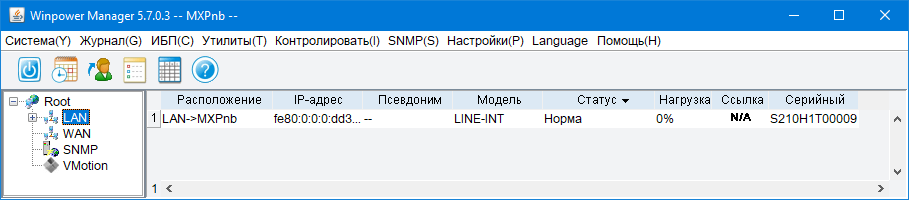

При этом наш источник сразу не отображается как задействованный программой, надо сначала войти в нее в качестве администратора (пароль по умолчанию Administrator, его можно изменять), после чего станет доступным автопоиск локального устройства; либо можно нажать «Запустить мастер», но тогда после обнаружения ИБП будут предложены дополнительные шаги настройки.

Несмотря на то, что сейчас мы используем локальное подключение, источник отнесен в графу «LAN».

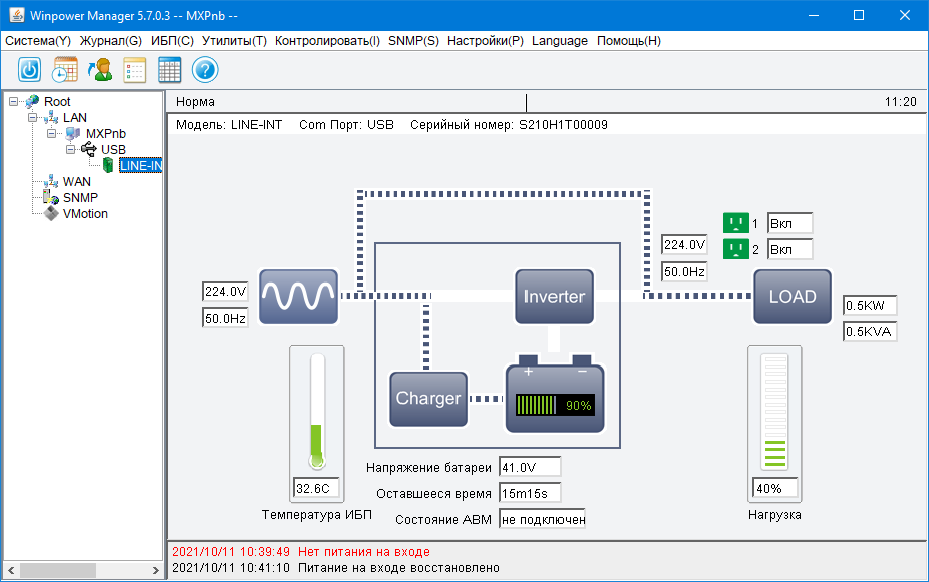

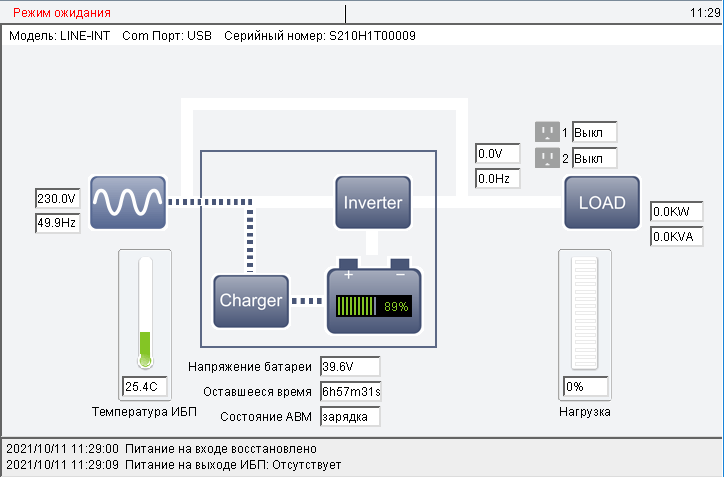

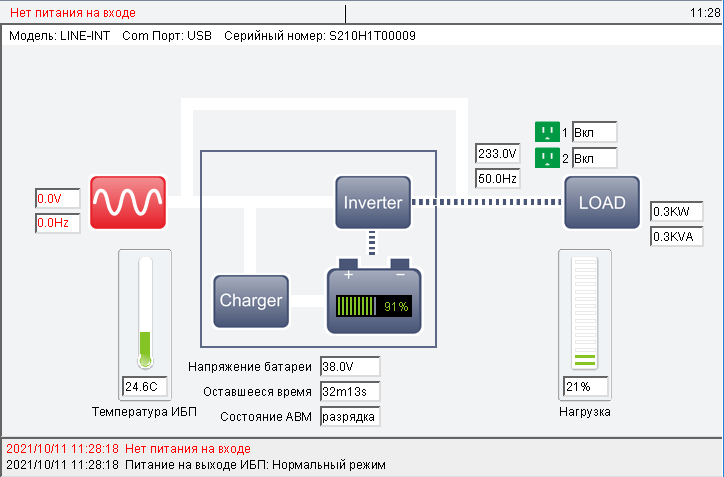

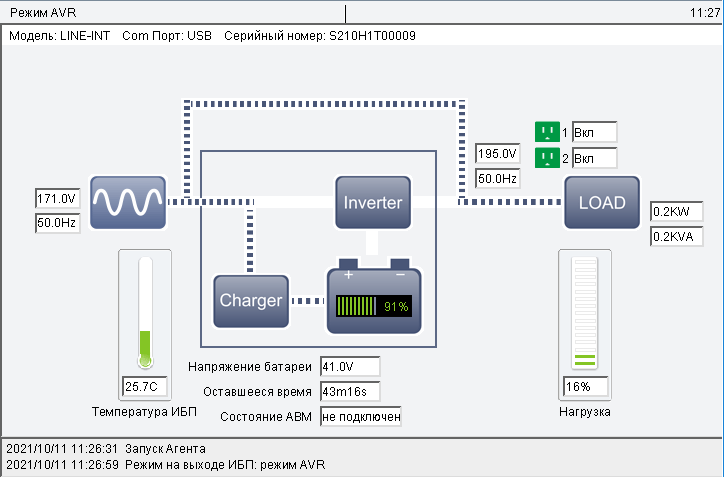

Клик по единственной строчке в правом поле открывает анимированную картинку с различными параметрами и схематичным изображением происходящего.

Как видите, из «недр» источника считывается довольно много информации: уровни заряда и нагрузки (для нее есть и числовые значения, причем в киловаттах и киловольтамперах), напряжения на входе, выходе и батарее, частота, температура внутри корпуса. Имеется оценка времени автономной работы при данных уровнях заряда и нагрузки — конечно, подобные цифры обычно бывают очень и очень приблизительными, но как ориентир и они могут быть полезны.

Дополнительно отображаются состояния сегментов нагрузки (включен-выключен), а также ABM — это Auto battery management, упомянутая выше двухступенчатая система управления зарядом, которая при уровне 90% и выше оказывается помеченной как «не подключен», при меньших уровнях — как «зарядка», при работе от батареи — «разрядка» (см. скриншоты чуть ниже).

Отображенный в программе серийный номер не вполне соответствовал обозначенному на наклейке в задней части корпуса: последние десять символов совпадали, но начальные отличались.

На схеме не учитывается срабатывание системы AVR, оно отображается лишь в виде надписи над схемой и текстового сообщения в нижней части окна. Переход на батарею приводит и к соответствующей смене «потоков энергии» на картинке, и даже если выключить ИБП кнопкой, оставив его подключенным к розетке, изображение тоже поменяется.

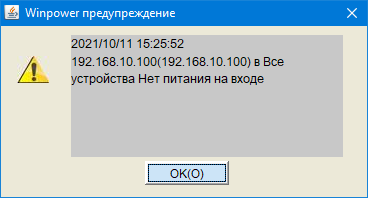

В случае каких-либо событий появляются небольшие окна с соответствующими предупреждениями.

Теперь о том, насколько точно отображаются параметры. Естественно, значения определяются не программой, а поступают из ИБП.

Напряжение: при 230 В ±1% по внешнему вольтметру показания в программе и на ЖК-дисплее менялись между «232,0V» и «233,0V» (после запятой всегда отображается ноль), что представляется вполне приемлемым для практического использования.

Когда нагрузка не подключена, отображается 0%, «0,0KW» и «0,0KVA». Для резистивной нагрузки 250 Вт показания были 21% (с учетом максимальной мощности в 1350 Вт должно быть 18%-19%), «0,2KW» и «0,2KVA». Нагрузка 720 Вт отобразилась как 61% (должно быть 53%-54%), «0,7KW» и «0,7KVA», нагрузка 400 В·А (PF=0,7) — как 18%, «0,2KW» и «0,2KVA». То есть проценты от максимума получаются завышенными, причем чем больше нагрузка, тем больше такое завышение; числовое значение активной мощности отображается с приемлемой для оценки точностью, а вот с полной мощностью явно что-то не то.

Переходим к возможным настройкам. Делать это следует лишь после входа в качестве администратора, иначе сохранить заданные параметры не получится, даже в заголовке окна программы будет написано «Только для чтения».

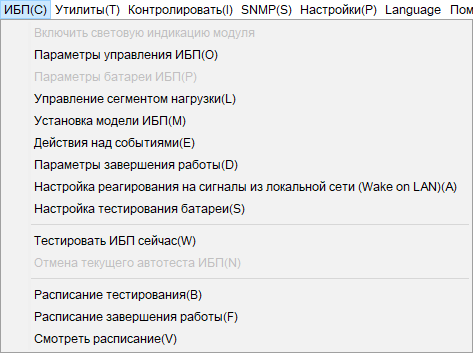

В меню программы перечень настроек довольно длинный, но не все одинаково полезны на практике.

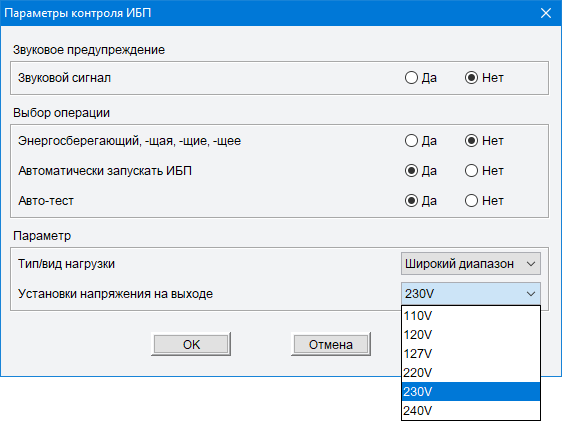

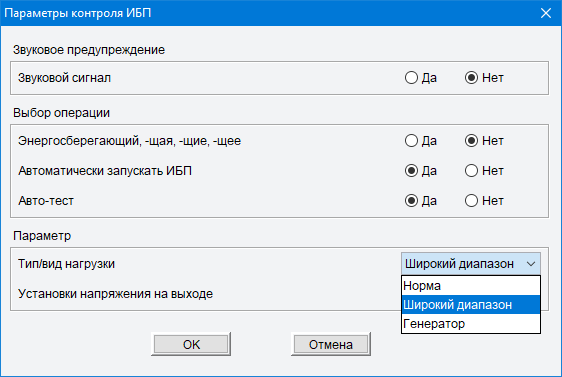

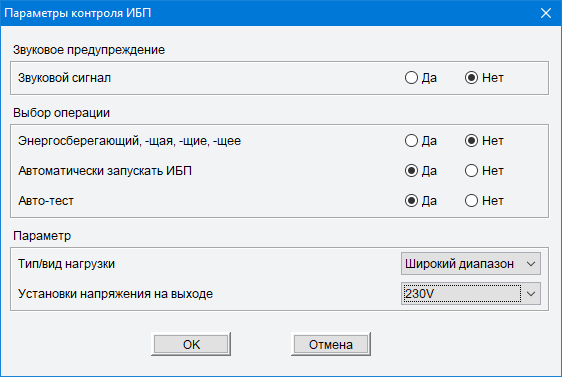

В параметрах управления ИБП, в отличие от ранее рассмотренных нами моделей из серий Back Power Pro II и Back Comfo Pro II, дело не ограничивается единственной строчкой для отключения звуковых сигналов при работе от батареи. Для Smart Winner II имеется целый ряд настроек, дублирующих встроенное меню самого ИБП:

Как видите, здесь предусмотрена установка номинала выходного напряжения даже в более широких рамках, чем обозначено для источника: добавляются значения 110, 120 и 127 вольт, однако в действительности задать ни одно из них не получится. Причем нюанс тот же, что и при задании через меню: ИБП должен быть в режиме Stby, иначе нельзя будет выбирать даже между 220-230-240 вольт — в программе новое значение вроде бы сохранится, но реальных изменений не будет, что можно увидеть и в меню источника, и при последующем заходе в данное окно настроек программы WinPower.

Также можно выбрать диапазон срабатывания системы AVR — нормальный, расширенный либо «генератор», и тут уже, в отличие от встроенного меню, источник может быть в режиме трансляции Norm.

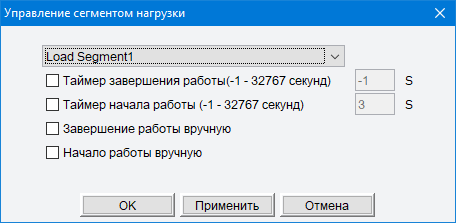

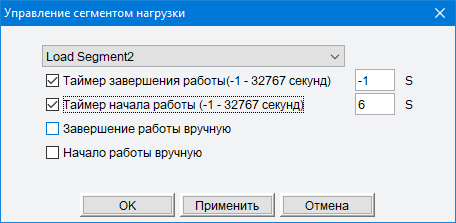

Следующая настройка в программе — управление сегментами нагрузки, для которого имеется вот такое окно:

В строчке «Таймер завершения работы» можно задать то, чего не хватало в меню источника — приоритет сегмента. Хотя подобное в инструкции ИБП не описано и даже не упомянуто, дополнительную информацию можно найти в справке самой программы WinPower (на английском языке) либо в инструкции для нее (доступна и на русском).

Итак: для каждого из двух сегментов в отдельности задается время, через которое он будет отключен. То есть можно подключить важные устройства к сегменту, для которого задано время отключения побольше, чтобы обеспечить более длительную их работу в батарейном режиме, а для второго сегмента задать меньшее время, чтобы эти розетки отключались раньше с целью экономии заряда для приоритетных нагрузок.

Но здесь видится немалого размера «подводный камень»: задается время в секундах от момента провала во внешней сети; если пересчитать верхний предел, то получится около 9 часов — записать-то столько в программе можно, а вот проработает ли такое время ИБП от батарей с данным набором подключенных устройств (даже при наличии нескольких EBM), это еще вопрос... И вообще непонятно, сколько он проработает: даже экспериментально это определить не получится, поскольку ряд устройств может в процессе работы менять потребление в немалых пределах.

То есть при желании установить приоритетность нагрузок поневоле придется задавать в этом окне время поменьше, чтобы оно наверняка истекло до полного разряда батареи, а это будет означать, что мы «крадем» изрядную долю автономности, подрывая саму идею разделения нагрузок на сегменты с разными приоритетами. В этом плане гораздо удобнее и надежнее было бы исходить из величины напряжения на выходе батарейного блока, что мы видели в одном из недавно побывавших у нас ИБП другого производителя.

Недоумение могут вызвать значения «0» и «−1»; поясним: ноль обозначает немедленное отключение сегмента при провале в питающей сети, а минус единица — что сегмент не будет выключаться до полного исчерпания заряда батареи.

Установка «Таймер начала работы» менее коварная, здесь все однозначно: один сегмент включается с задержкой N секунд, второй — M секунд, где M и N задаются раздельно. Это может понадобиться по разным причинам, одной из которых могут быть значительные суммарные пусковые токи, вызывающие срабатывание защиты в ИБП — включая устройства по очереди, можно избежать подобного. Ноль здесь означает, что сегмент включится сразу, а минус единица — что не включится вообще.

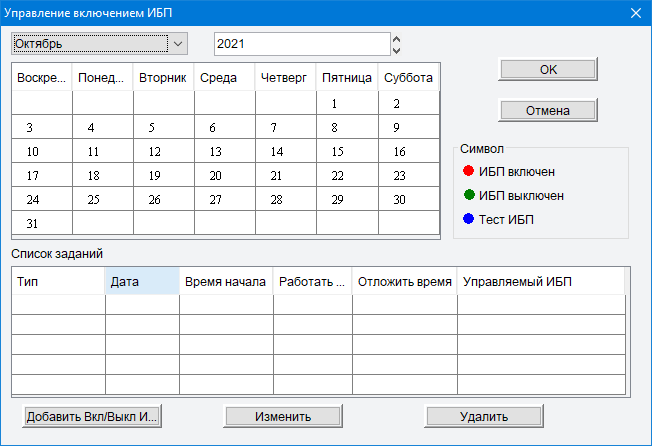

Последние две строчки окна реализованы и в меню самого источника: ручное отключение и включение сегмента.

Дальше по порядку: можно переименовать источник («Установка модели ИБП»), но вряд ли это следует называть параметром управления. «Действия над событиями» подразумевают разного рода оповещения и необходимые для них установки:

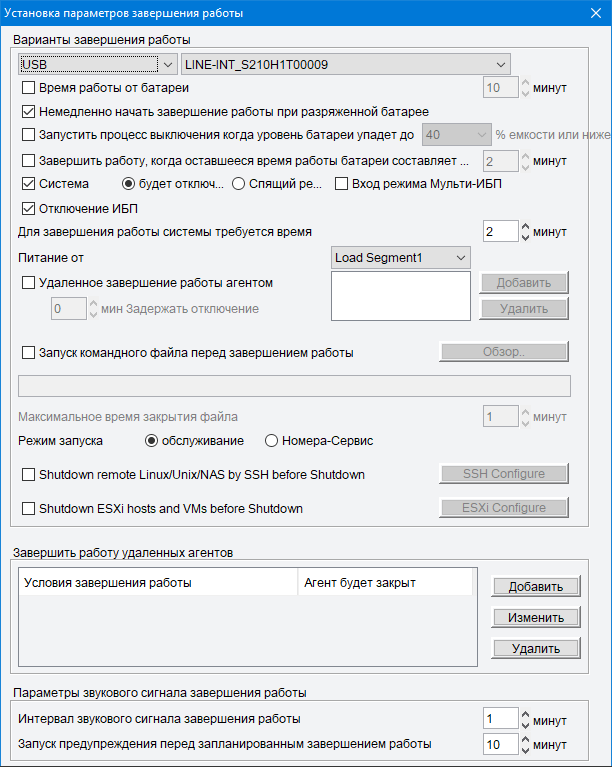

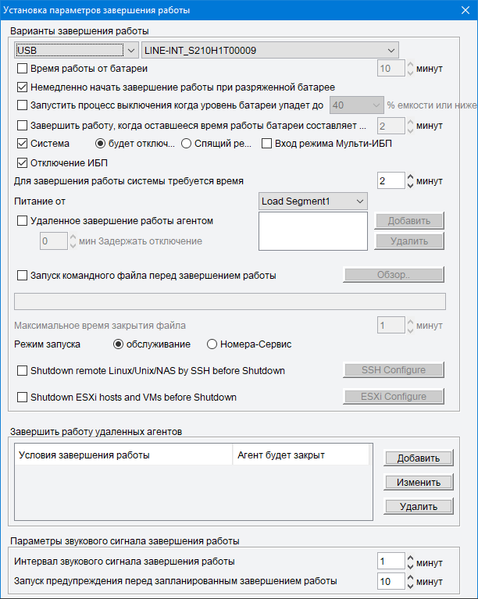

Весьма полезным будет пункт «Параметры завершения работы»:

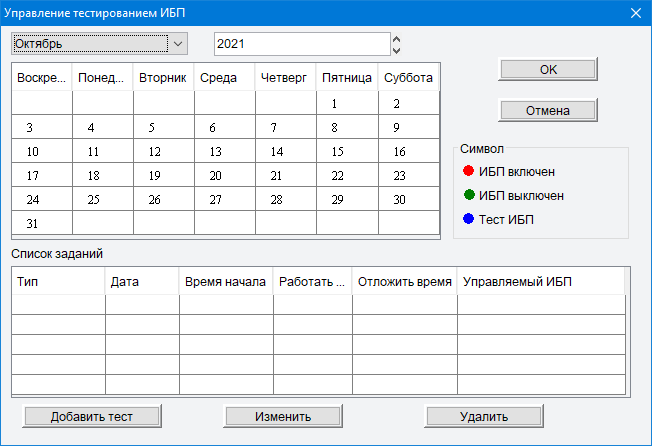

Следующие пункты меню посвящены тестированию батареи, а также заданию расписания включения источника — наверно, это тоже порой может быть полезно, но вряд ли регулярно и каждому владельцу ИБП.

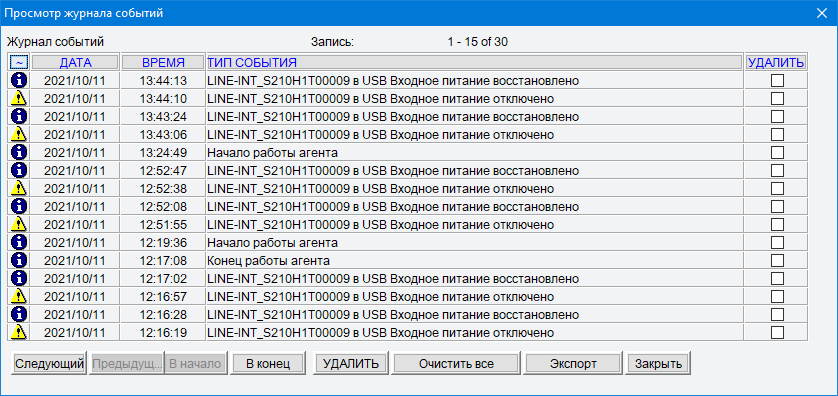

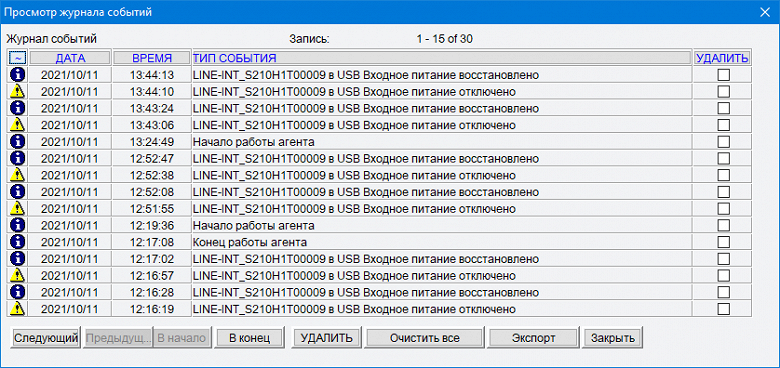

Ведется журнал событий, который можно просматривать и чистить от лишнего, для содержимого предусмотрен экспорт в файл формата CSV.

Кроме того, можно воспользоваться веб-интерфейсом, для чего нужно в настройках программы запустить веб-сервер (собственно, это сделано по умолчанию). И тогда, обратившись через порт 8888 к IP-адресу компьютера, к которому подключен ИБП (но надо либо отключить брандмауэр, либо открыть этот порт), получим ту же информацию, что и в WinPower, хоть и в менее наглядном виде.

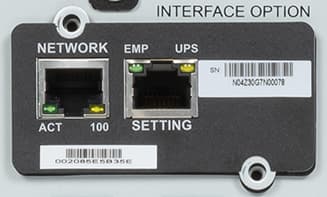

Работа с сетевой картой SNMP

Подключаем разъем «Network» карты к локальной сети, где имеется механизм DHCP.

Здесь есть важный момент: у карты есть точно такой же разъем 8P8C (RJ-45), помеченный «Settings» и предназначенный, в частности, для конфигурирования параметров карты с помощью специального кабеля RJ-45 — DB9 (мы не будем подробно рассматривать эту процедуру и лишь отметим, что она предусмотрена и описана в доступной для скачивания инструкции) либо для подключения датчика параметров внешней среды (ДПВС — опция, которая не входит в комплект карты). Использовать этот разъем для подключения к LAN нельзя.

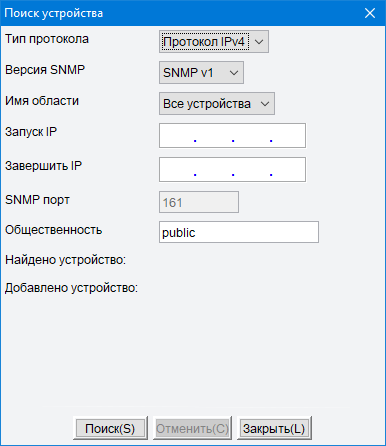

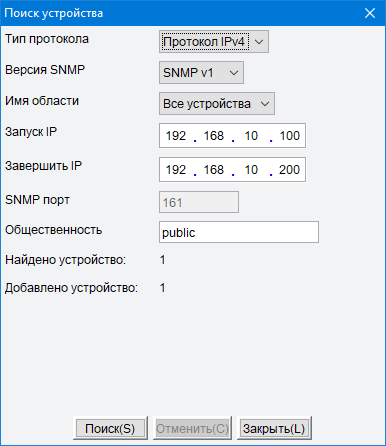

Затем в верхнем горизонтальном меню окна программы WinPower выбираем пункт SNMP и запускаем поиск устройства. При этом следует задать диапазон IP-адресов, иначе поиска не будет.

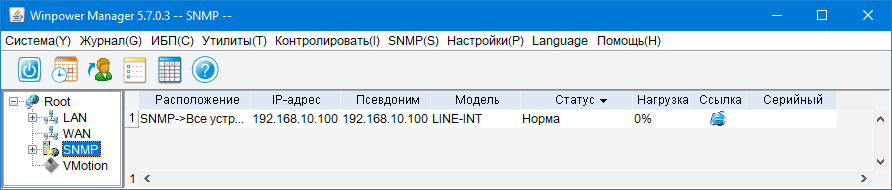

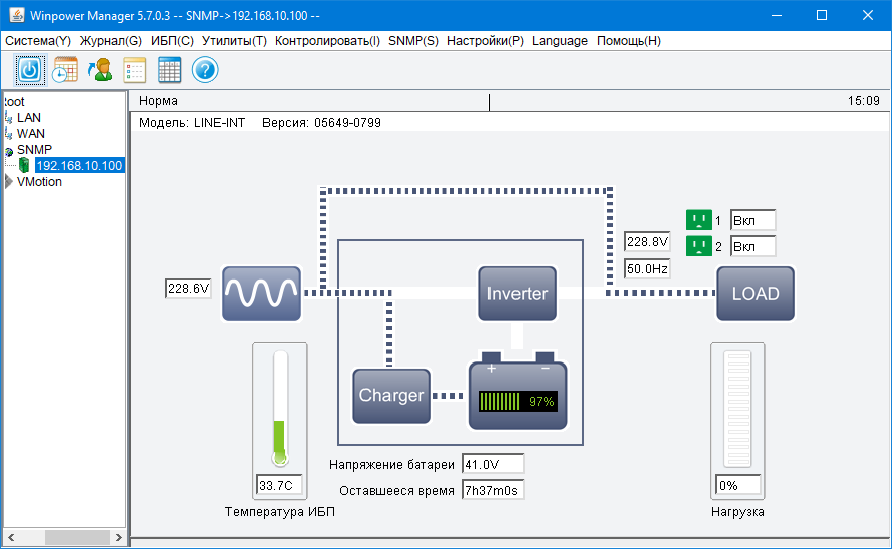

Появляется строчка с обнаруженным устройством, клик по которой даст уже знакомое нам окно.

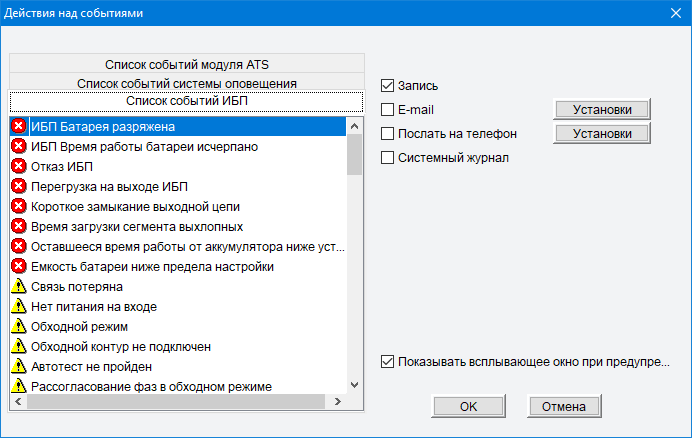

Становится возможным отслеживание событий с отображением предупреждений:

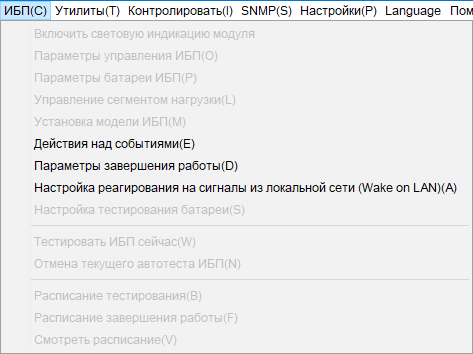

Но набор доступных действий иной, он не предусматривает настроек ИБП:

Инструкция утверждает, что настройки возможны через веб-интерфейс карты, для входа в который после обращения из браузера к IP-адресу карты (его можно увидеть в окне WinPower) требуется ввести имя пользователя и пароль, по умолчанию это «root» и «password», однако у нас они не сработали — очевидно, были изменены, но актуальные значения нам не сообщили.

Тестирование

Уточнения к спецификации

Сначала уточним несколько достаточно важных моментов, бо́льшая часть из которых обозначена в спецификации, но проверить все же надо.

Поддержка стандарта Smart Battery заявлена и обнаружена нами при проверке: при подключении источника к USB-порту компьютера появляется новое устройство «Батарея ИБП HID».

Работа от батарей при малых нагрузках: при значении 000 в пункте GF меню (см. выше) в течение получаса автономной работы без нагрузки источник не отключился, при 001 — выключился через 5 минут.

Холодный старт: действительно — работает, подать напряжение на выходы в отсутствие питания на входе ИБП вполне можно и с подключенными нагрузками, и без них.

Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150—230 В·А (вместе с монитором), никаких проблем не наблюдалось.

Проводить тесты с разными блоками питания и в диапазоне потребляемых мощностей нет смысла: все равно это будут лишь частные случаи, не дающие однозначного ответа на животрепещущий вопрос «А будет ли нормально работать именно с моим компьютером?».

Собственное потребление: при полностью заряженном аккумуляторе включенный (режим Norm) источник без нагрузок потребляет 19-20 Вт или 50-51 В·А, PF = 0,38, выключенный (режим Stby) — 18-18,5 Вт или 49-49,5 В·А, PF = 0,37. При погасшей подсветке дисплея получается на полватта меньше.

В начале процесса зарядки встроенной батареи, разряженной до автоотключения ИБП при нагрузке 25 Вт, его собственное потребление ожидаемо выше: 82 Вт (106 В·А, PF = 0,77), и на первом этапе заряда батареи снижается медленно и незначительно, лишь при переходе ко второму этапу (в данном случае через 4,5 часа) следует быстрое и существенное уменьшение — до 54 Вт (77 В·А, PF = 0,7). Затем снижение снова идет медленнее, и примерно через 7,5-8 часов от начала заряда потребление становится близким к приведенному в предыдущем абзаце значению, то есть батарею можно считать полностью заряженной.

Форма выходного напряжения

Выходное напряжение при работе от батареи — синусоида, вот ее внешний вид на холостом ходу и на нагрузках 50 Вт и 400 В·А (PF = 0,7), цена деления по горизонтали здесь и далее 5 мс:

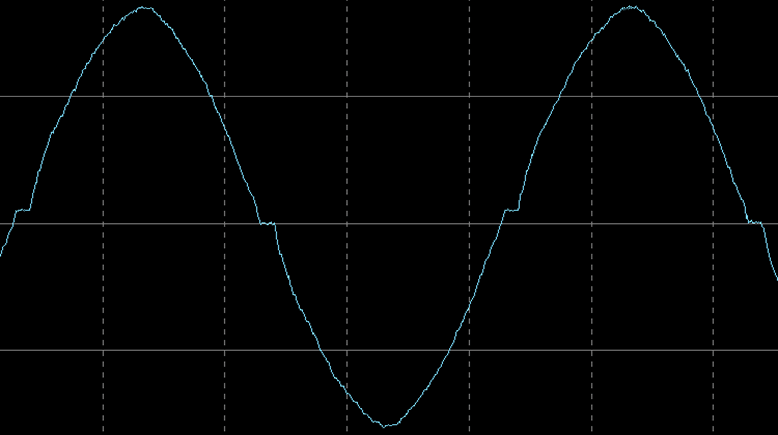

Без нагрузки

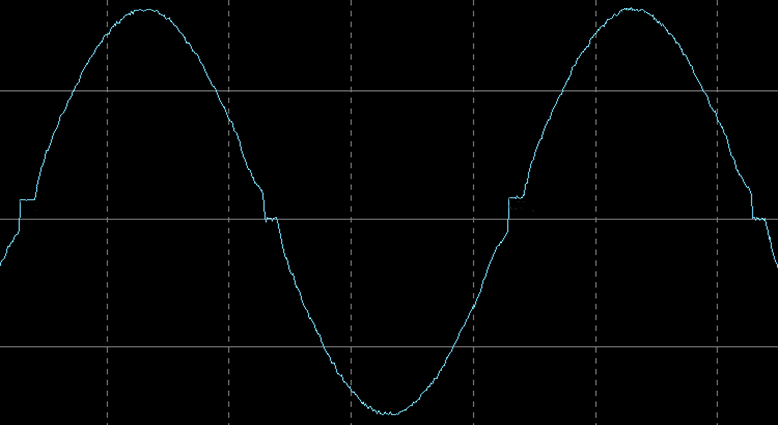

Нагрузка 200 Вт

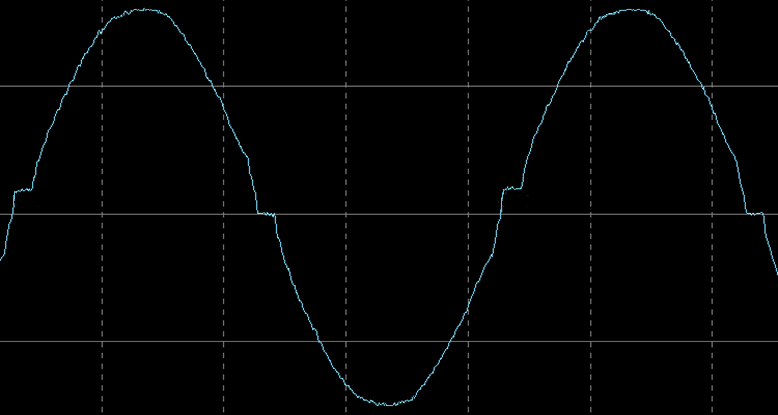

Нагрузка 400 В·А (PF = 0,7)

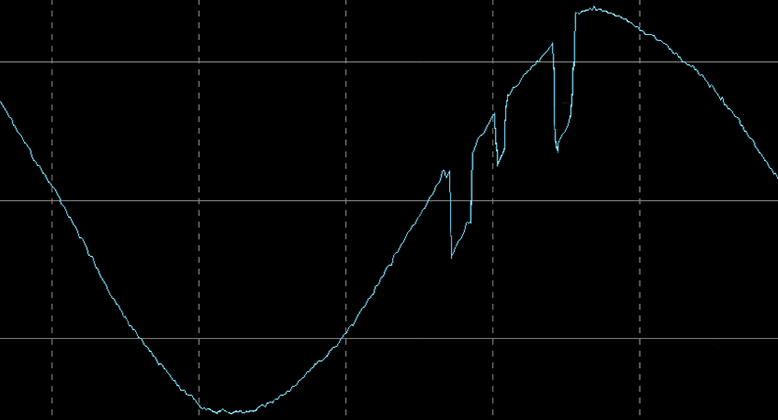

На всех трех скриншотах заметны небольшие ступеньки на восходящей и нисходящей частях синусоиды, однако инструментальный замер показал: суммарный коэффициент гармонических составляющих на выходе инвертора ИБП при работе от батареи на линейные нагрузки не превышал 1,7% до сигнала низкого уровня заряда батареи и 1,9% после такого сигнала (заявлено не более 3% и 15% соответственно, а ГОСТ 32144-2013 требует не более 8%). Отклонение по частоте в пределах ±0,1 Гц, что соответствует спецификации и также с запасом укладывается в рамки требований ГОСТ.

Температурный режим, шум

Нагрев компонентов мы замеряли при открытой крышке корпуса. В режиме Stby и при полностью заряженной батарее температура сердечника трансформатора AVR на 7-8 градусов выше, чем у окружающей среды, радиаторы транзисторов греются по-разному: правый (если смотреть от передней панели) на 13-14 градусов, левый на 21-22 градуса. В режим Norm, также без нагрузки, сердечник теплее окружающей среды на 2-3 градуса, правый радиатор всего на 1-2 градуса, а левый на 10-11.

Но надо отметить, что вентилятор в этих двух случаях не работает, он включается при наличии заметной нагрузки либо на первом этапе заряда батареи, и тогда нагрев получается меньше: при длительной работе повышающей ступени AVR с нагрузкой 150 Вт трансформатор нагрелся на 6-7 градусов, в автономном режиме на нагрузку 450 Вт левый радиатор становится теплее на 4-5 градусов, правый на 13-14. Наибольший нагрев зафиксирован на первом этапе заряда батареи у левого радиатора: на 37-38 градусов.

Еще раз отметим: эти замеры делались при открытой крышке, когда отвод тепла лучше, а в реальных условиях эти компоненты греются сильнее. Тем не менее, замеченный нами в различных режимах максимальный нагрев внешних поверхностей корпуса в собранном виде не превысил 15-16 °C относительно температуры в помещении, причем не по всей площади, а в районе размещения радиаторов.

Основным источником шума, кроме звуковых сигналов и щелчков реле, является вентилятор. В некоторых режимах, когда нагрев компонентов небольшой, он попросту выключен. А для активного охлаждения, если судить по звуку, имеются две скорости. На меньшей уровень шума, измеренный с расстояния в 1 метр, составил 42,5 дБА, на большей — 45 дБА. При работе от батареи добавляется призвук с высокочастотной составляющей, который на результат замера практически не влияет, но субъективно делает шум несколько более заметным.

В обоих случаях звук вряд ли будет маскироваться шумами обычного офисного помещения, однако если сравнивать с другими побывавшими у нас аналогичными ИБП, то данную модель особо шумной не назовешь.

Автономная работа

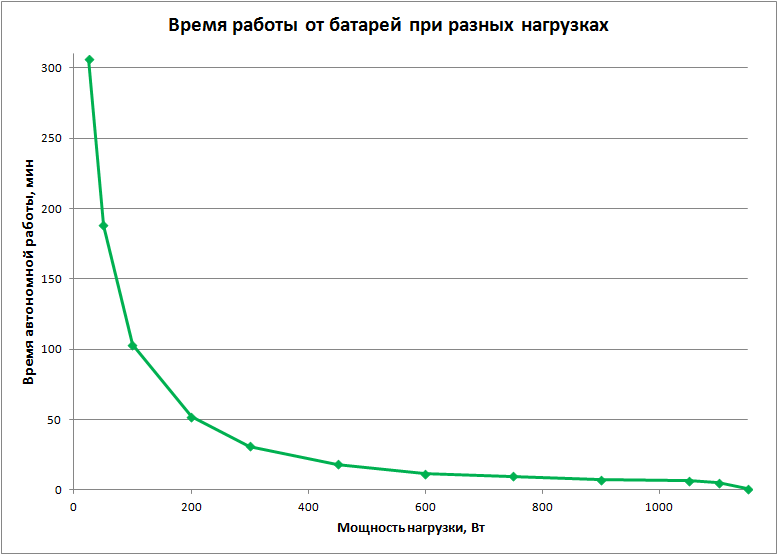

Перейдем к тестированию автономной работы с разными нагрузками. Вот результаты в виде графика:

Более точные значения приведены в таблице.

Нагрузка, Вт Время работы от батарей, ч:мм:сс
25 5:06:27
50 3:08:22
100 1:43:19
200 0:51:38
300 0:31:18
450 0:18:11
600 0:11:27
750 0:09:26
900 0:06:53
1050 0:06:27
1100 0:05:06
1150 0:00:30
1200 OVLD (перегрузка), отключился сразу

Замеры неплохо согласуются с заявленными в спецификации, если не учитывать последнюю строчку.

Но 1200 ватт — это меньше 90% от заявленного максимума в 1350 Вт; тем не менее, ИБП воспринял такую мощность как перегрузку и сразу отключил выходы. А ведь в спецификации говорится о трех минутах автономной работы с нагрузкой 100%, и лишь при превышении на 20% (то есть 1620 Вт и более) должно происходить фактически моментальное, в течение 100 миллисекунд, отключение. На деле речи о трех минутах нет даже для 1150 Вт, то есть для 85% от максимума: время автономной работы исчисляется всего тремя десятками секунд.

Возможно, столь раннее срабатывание защиты связано с завышением значений при подсчете соотношения текущей мощности нагрузки и заявленного максимума, о чем мы говорили выше. Но от этого легче не становится: придется ограничивать суммарную мощность подключенных устройств на уровне менее 1200 ватт, а если они должны еще и проработать ощутимое время, то и вовсе 1100 Вт вместо ожидаемых 1350 Вт.

Автоматическая регулировка выходного напряжения

ИБП оснащен двухступенчатой системой AVR, одна ступень (повышающая) срабатывает при уменьшении входного напряжения, а вторая (понижающая) при увеличении.

Приводим результаты при работе на нагрузку 200 Вт (номинальное значение при 230 В); в настройках ИБП задано выходное напряжение 230 В и нормальный диапазон AVR.

Входное напряжение (при понижении от 285 до 0 В) Выходное напряжение Режим работы
285—267 В 229—231 В от батареи
266—238 В 234—208 В от сети с понижением (AVR)
237—208 В 237—208 В напрямую от сети
207—183 В 236—209 В от сети с повышением (AVR)
182 В и менее 229—231 В от батареи
Входное напряжение (при повышении от 0 до 285 В) Выходное напряжение Режим работы
менее 192 В 229—231 В от батареи
193—213 В 220—243 В от сети с повышением (AVR)
214—243 В 214—243 В напрямую от сети
244—277 В 215—243 В от сети с понижением (AVR)
278—285 В 229—231 В от батареи

Для оценки ИБП мы ориентируемся на ГОСТ 29322-2014, который допускает отклонения от номинала 230 В в пределах ±10%, и «законным» будет диапазон от 207 до 253 вольт. В спецификации пределы точно такие же.

Наименьшее зафиксированное значение 208 вольт на 9% меньше номинальных 230 В, то есть находится в рамках и ГОСТ, и спецификации. Превышение: максимум составил 243 В, здесь разница по сравнению с номиналом и того меньше — всего 5%-6%.

Проверим и расширенный диапазон входного напряжения с той же нагрузкой и при номинальных 230 В.

Входное напряжение (при понижении от 285 до 0 В) Выходное напряжение Режим работы
285—267 В 229—231 В от батареи
266—238 В 234—208 В от сети с понижением (AVR)
237—208 В 237—208 В напрямую от сети
207—161 В 236—183 В от сети с повышением (AVR)
160 В и менее 229—231 В от батареи
Входное напряжение (при повышении от 0 до 285 В) Выходное напряжение Режим работы
менее 168 В 229—231 В от батареи
168—213 В 193—243 В от сети с повышением (AVR)
214—243 В 214—243 В напрямую от сети
244—277 В 215—243 В от сети с понижением (AVR)
278—285 В 229—231 В от батареи

Из таблицы видно: «в минус» напряжение на выходе источника может уходить до 183 В, что на 20% меньше номинальных 230 В, то есть значительно выходит за рамки ГОСТа. Но ведь мы работаем в расширенном диапазоне AVR, для которого инструкция декларирует переход на батарею при уменьшении входного напряжения на 30% от номинала, что мы и наблюдаем. Надо отметить, что большинство современных устройств с импульсными блоками питания будет работать и при таком заниженном напряжении, то есть в сетях с «хронически заниженным» напряжением можно отодвинуть переход на батарею и тем самым сэкономить ее заряд для более критических ситуаций.

Превышение: отклонение вверх для расширенного и нормального диапазонов AVR заявлено одинаковое: (плюс 20%), и зафиксированный здесь максимум составил те же 243 В, что и в предыдущем случае.

Заодно проверим, что происходит при выборе установки «генератор» в программе WinPower или задания значения 002 в соответствующем пункте меню ИБП. Средств для изменения частоты входного напряжения у нас нет, поэтому доверимся цифрам из документации, но больше интересуют пороги для напряжения, о которых инструкция умалчивает. Выяснилось: срабатывание ступеней AVR и переходы на батарею происходят при тех же напряжениях, что и в нормальном режиме.

Разница между значениями для перехода в какой-то режим и возвратом из него (или гистерезис) является необходимой — без нее при небольших колебаниях входного напряжения вокруг значения переключения источник постоянно переходил бы из режима в режим.

Переходные процессы

Спецификация гласит: «Время переключения — типовое 2—6 мс, макс. 10 мс». Но при этом не уточняется, о каком именно переключении идет речь, а вариантов много: с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на одну из ступеней AVR, например, когда входное напряжение не пропало совсем, а сначала понизилось ниже 180 и потом поднялось до 195-200 В.

Поэтому придется считать, что любой переходной процесс должен длиться не более 10 мс. Ниже приведены некоторые примеры осциллограмм с нагрузками 200 Вт и 400 В·А (PF = 0,7), напомним: одно деление по горизонтали — это 5 мс.

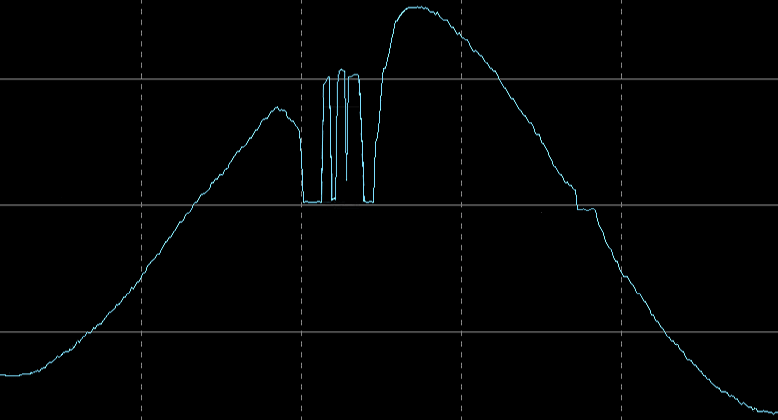

Переход с повышающей ступени AVR на батарею, нагрузка 200 Вт
Переход с повышающей ступени AVR на прямую трансляцию, нагрузка 200 Вт

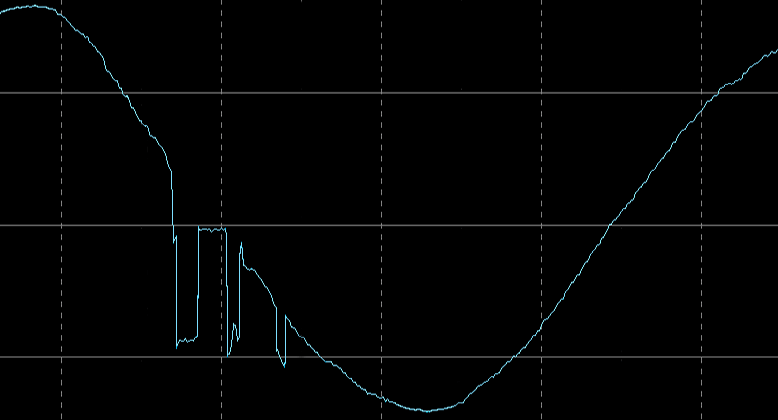

Переход с батареи на повышающую ступень AVR, нагрузка 400 В·А

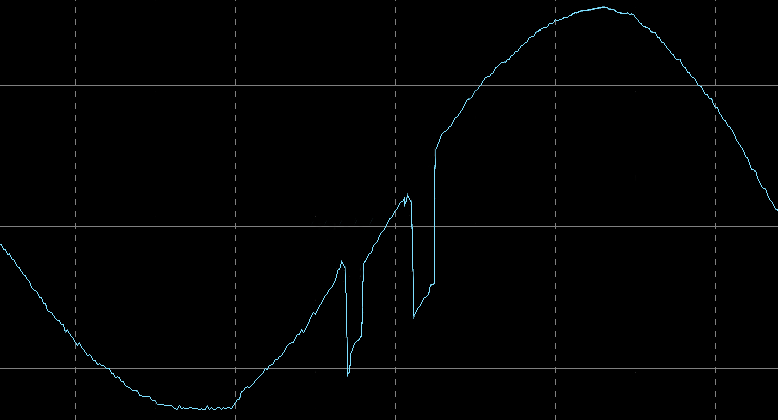

Переход с понижающей ступени AVR на прямую трансляцию, нагрузка 400 В·А

Во всех случаях переходные процессы занимают от 3-4 до 6-7 миллисекунд, вполне укладываясь в декларированный интервал, причем чаще даже в типовой, а не максимальный.

Итог

Источник бесперебойного питания Ippon Smart Winner II 1500 Euro по всем проверенным нами параметрам можно считать соответствующим заявленным значениям. Единственное отклонение связано с максимальной мощностью нагрузки: при заявленных 1350 Вт защита срабатывает уже при 1200 Вт.

Полезной может быть сегментация нагрузок, допускающая разделение подключаемых устройств по важности. Надо лишь помнить, что управление приоритетами возможно только из программы WinPower.

Отключаемый режим Green Function позволит использовать источник для бесперебойного питания малых нагрузок — например, сетевого оборудования или систем наблюдения.

Время восстановления энергии в батарее вполне умеренное, что может стать важным фактором в случае частых отключений во внешней сети. Наличие расширенного режима работы AVR позволит уменьшить нижний порог перехода на батарею (если, конечно, подключенное оборудование допускает подобное), чтобы сэкономить ее заряд для более критических случаев. А в режиме работы от генератора отслеживается еще и частота входного напряжения, чтобы в случае существенных отклонений перейти на батарею и вернуть значение к номинальным 50 Гц.

ЖК-дисплей достаточно удобный и информативный, порой лишь мешает быстрая смена показаний частота/напряжение. Меню настроек хоть и не всеобъемлющее, но вполне логичное, для его освоения не потребуется много времени. Из удобств упомянем два варианта отключения звуковых оповещений при переходе на батарею: постоянное — из меню, и временное — кнопкой панели управления.

Наличие в линейке нескольких моделей позволит потенциальным покупателям выбрать ИБП в соответствии со своими потребностями (мощностью нагрузок), не переплачивая при этом. Но у этих ИБП будут другие выходные розетки.

А продлить время автономной работы можно с помощью дополнительных внешних батарейных модулей.

В заключение предлагаем посмотреть наш видеообзор ИБП Ippon Smart Winner II 1500 Euro:

Наш видеообзор ИБП Ippon Smart Winner II 1500 Euro можно также посмотреть на iXBT.video

Справочник по ценам

16 февраля 2022 Г.
