Обзор материнской платы Asus ROG Rampage VI Extreme Encore на чипсете Intel X299

С падением цен на процессоры Intel Core X (прежде всего новой 10й серии) рыночный сегмент ПК — Hi End Desktop (HEDT) получил большую привлекательность, поэтому приблизился к массовым ПК. Решения семейства HEDT имеют не только свои чипсеты (последний и актуальный от Intel — X299), но и отдельный сокет LGA2066, а также ранее компания Intel ценами четко разделила сегменты (процессоры Core X стоили в разы дороже процессоров для массового рынка, да и материнские платы на Х299 дешевизной не отличались).

В сегменте «а-эм-дэ-шных» платформ тоже появилось подобное размежевание на «простые компы» (Ryzen 3/5/7/9) и «премиальные компы» (Ryzen Threadripper). Однако четкое сопоставление соответствующих сегментов Intel и AMD уже стало зыбким год назад, а выход AMD Ryzen 3xxx поколения полностью снес размежевания Desktop—HEDT (когда тот же Ryzen 9 3950X легко «бьет» многие Core X, будучи сильно дешевле). Данная ситуация заставила компанию Intel выпустить последние обновления Core X в лице 10ххх Х серии, обрушив цены на них в 2 раза по сравнению с предыдущими 9ххх Х, делая последние вообще морально мертвыми. Это все сильно оживило сегмент HEDT, в котором наметились жесткие «схватки» между Core Х и Threadripper 3xxx (причем даже не в области производительности, а цен: ситуация в этом плане развернулась на 180 градусов — если раньше продукты AMD не дотягивали по производительности до флагманов Intel, и «трехбуквенные» удерживали рыночную долю исключительно за счет более низких цен, то теперь уже «пятибуквенная» компания вынуждена принять эту роль и снижением цен на Core i9-10xxx X пытаться остановить экспансию «райзенов»).

Разумеется, этим моментально воспользовались производители материнских плат: раз выпускают платы на базе нового AMD TRX40, то и на старом добром Intel X299 пора бы что-то новое выпустить, чтобы этот сегмент выглядел, как минимум, не заброшенным. А главное, ведь у новых процессоров стало на 4 линии PCI-E больше, а значит можно это с пользой использовать на новых материнских платах, плюс появились уже новые контроллеры типа USB 3.2 Gen2x2, которые также можно установить на новые платы.

Да, HEDT — это прежде всего много ядер у процессоров (не традиционные 4—8 у массовых продуктов, а от 12 и выше). Конечно же, разумным кажется использование UNIX/Linux систем, которые умеют рационально нагружать все ядра, что имеются у процессора. Однако и для пользователей Windows-систем наличие более 8-ми ядер у процессора сейчас уже актуально: на таком мощном компьютере можно выполнять ряд задач, захватывающих, например, тех же геймеров: игра плюс стриминг игрового процесса, используя программные средства, то есть напрягая как раз процессор. Ну а также, например, можно же играть, поставив в фоновый процесс рендеринг превосходного и сложного ролика. Тут и не только 8, но и все 12—16 ядер будут заняты. Разумеется, когда у процессора 24 и более ядер, тут все же чисто Windows-системы становятся малорациональными.

Но когда мы ведем речь об играх, следует помнить, что лидером «гейминга» до сих пор остается Intel Core i9-9900K с его 8 ядрами и 16 потоками. Никакие иные даже HEDT процессоры не способны дать более высокую производительность, потому что разработчики игр нацелены на массовую аудиторию, имеющую в своем арсенале в основном на сегодня процессоры Intel, при этом массово — с 4мя ядрами и редко — с 8ми. Поэтому покупать HEDT платформы чисто для гейминга нет никакого смысла. Тут и даже многоядерные Ryzen 9 3900/3950X в этом плане проигрывают, особенно учитывая их дефицит на сегодня, а также факты падения цен на тот же i9-9900K и появления в продаже «элитной» версии 9900KS, где по всем 8-ми ядрам выставлена частота 5 ГГц.

Нужно ли для игровых нужд покупать такие дорогие решения, как HEDT? — Уже очевидно, что нет. Но, как я выше уже сказал, пользователь этого сегмента может же не только заниматься рендерингом, проектно-вычислительными задачами и стримингом, требующими много ядер и для которых платформы HEDT лучше всего подходят. Конечно, грех не воспользоваться такой мощнейшей платформой и не поиграть, причем в самые современные игры на высоких настройках качества (у кого имеются финансовые возможности на HEDT, тот может позволить купить и самую топовую видеокарту типа GeForce RTX 2080 Ti, которая поднимет планку производительности в графике, поэтому наличие мощного CPU придется очень кстати).

Собственно, по этой причине и появились геймерские версии плат на всех чипсетах HEDT.

Сегодня мы изучаем самую топовую материнскую плату из арсенала компании Asustek, основанную на X299. Раз это геймерский продукт, то уже очевидно, что под брендом ROG, а раз самая топовая, что значит Rampage (у Asus все названия серий внутри ROG распределены между платформами Intel/AMD, а также разделены самые премиальные продукты и более массовые. В частности, Rampage включает в себя HEDT решения от Intel). Материнская плата Asus ROG Rampage VI Extreme Encore на момент написания материала только-только стала появляться в продаже по ценам от 45 тысяч рублей.

Конечно, это не 70 тысяч (стоимость некоторых премиальных плат), но все равно очень дорого, и такие продукты нацелены исключительно на фанатов всего самого крутого и производительного. Оценивать их чисто по «математике» (сколько портов, слотов и т. п.) — бесполезно и недальновидно, ибо имеется много факторов, не подчиняющихся расчетам по формулам.

Поэтому мы изучим Asus ROG Rampage VI Extreme Encore очень детально, чтобы разобраться — что умеет и чего стоит данный продукт.

Asus ROG Rampage VI Extreme Encore поставляется в большой и толстой коробке с фирменным дизайном ROG.

Внутри коробки есть много отсеков: для самой материнской платы — типа ящика, а остальной комплект рассредоточен по коробочкам.

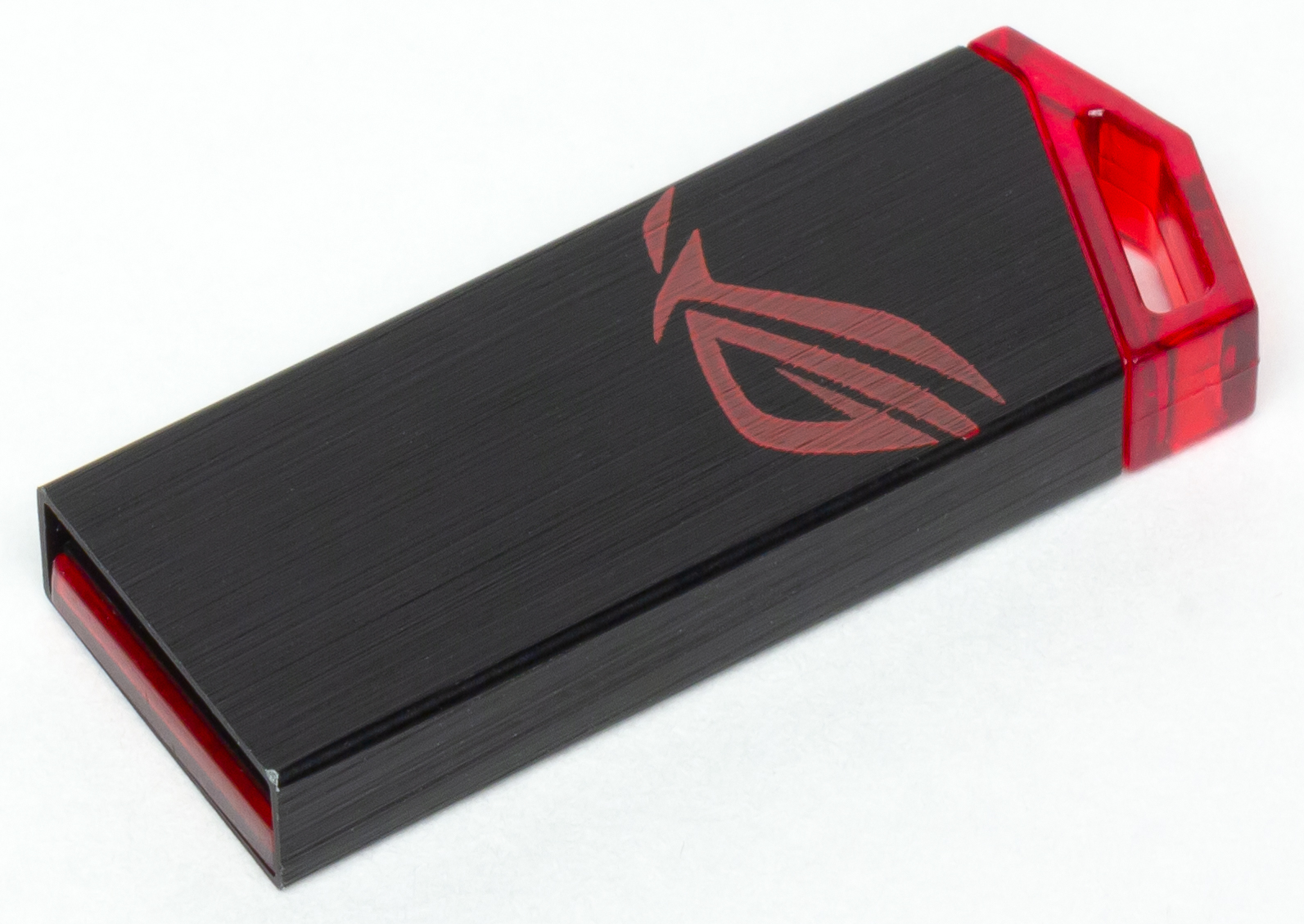

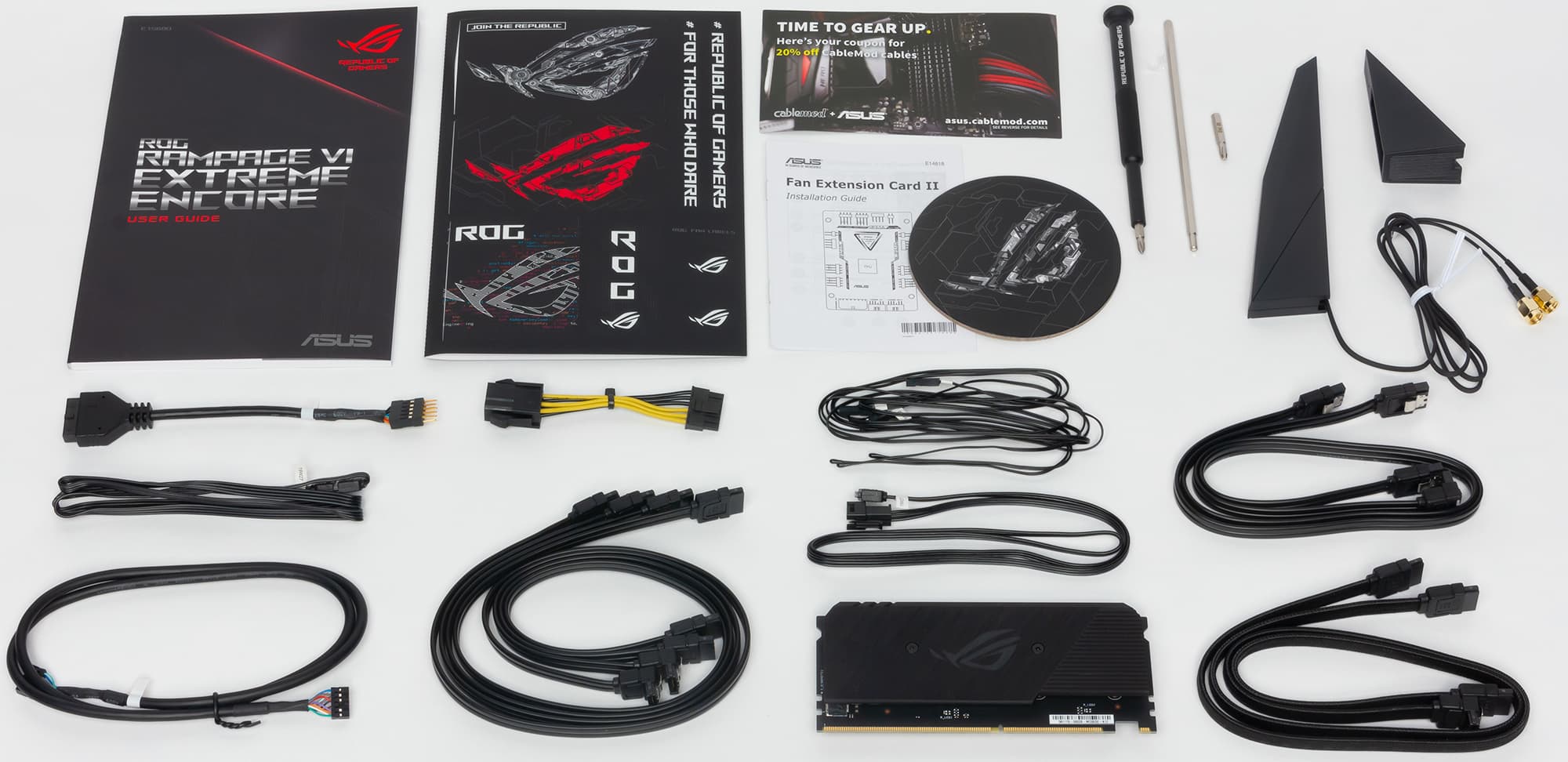

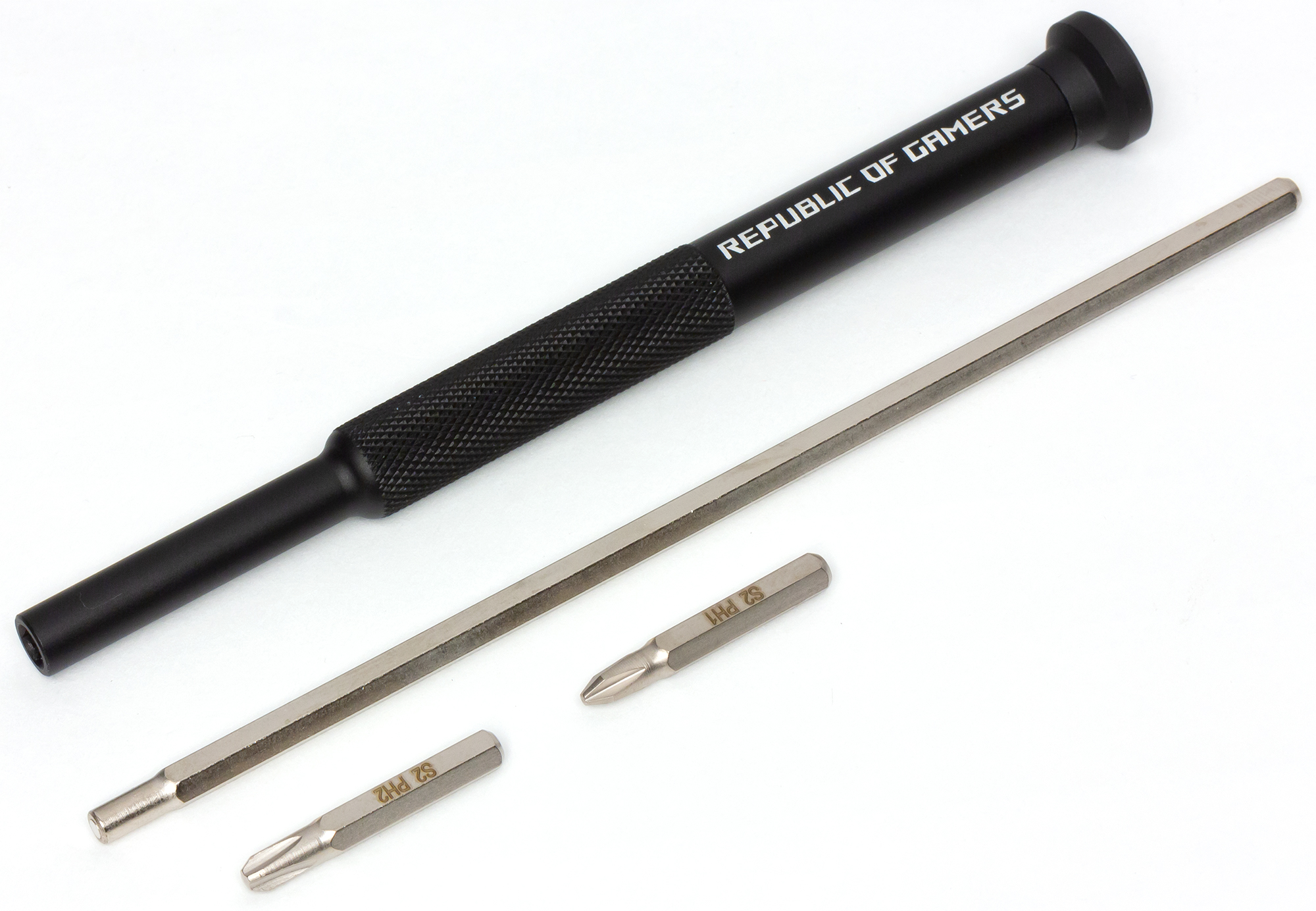

В комплекте поставки, кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), есть выносная антенна с подставкой для беспроводных соединений, разветвители для подключения подсветок, винтики для монтажа модулей M.2, модуль DIMM.2, фирменный адаптер Q-Connector, провода с термодатчиками, Fan Extension card, накопитель типа USB Flash drive, фирменная отвертка, бонусные стикеры и наклейки.

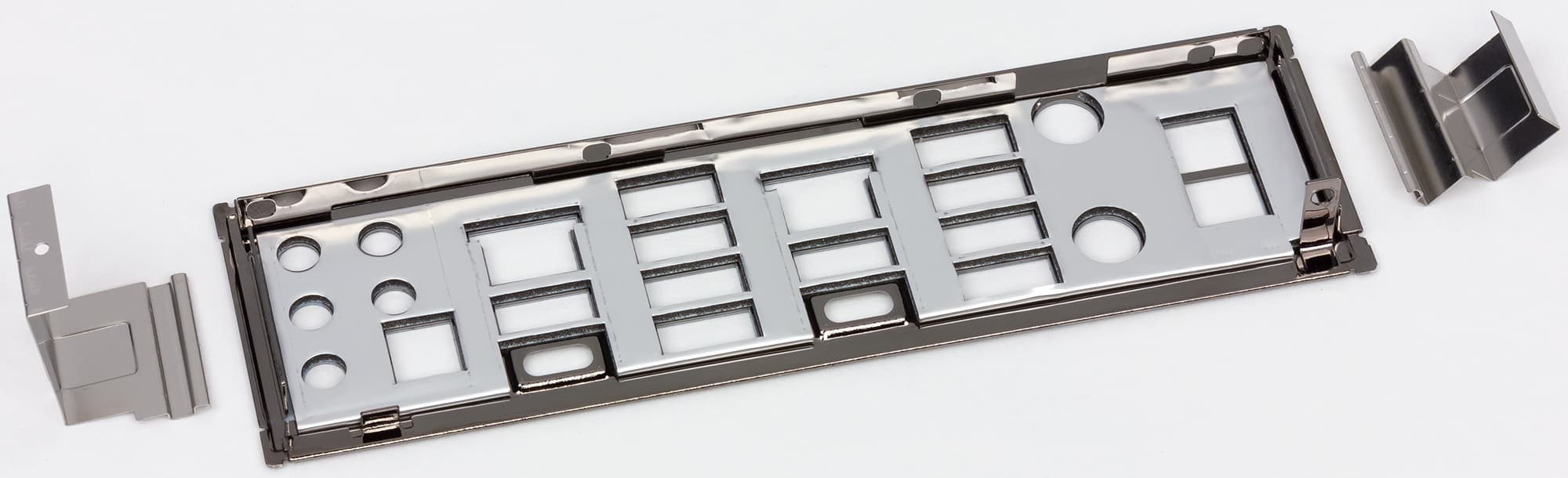

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Фирменное ПО поставляется на флеш-накопителе. Впрочем программное обеспечение за время путешествия платы к покупателю все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки. В комплект поставки также входит двуфункциональная фирменная отвертка.

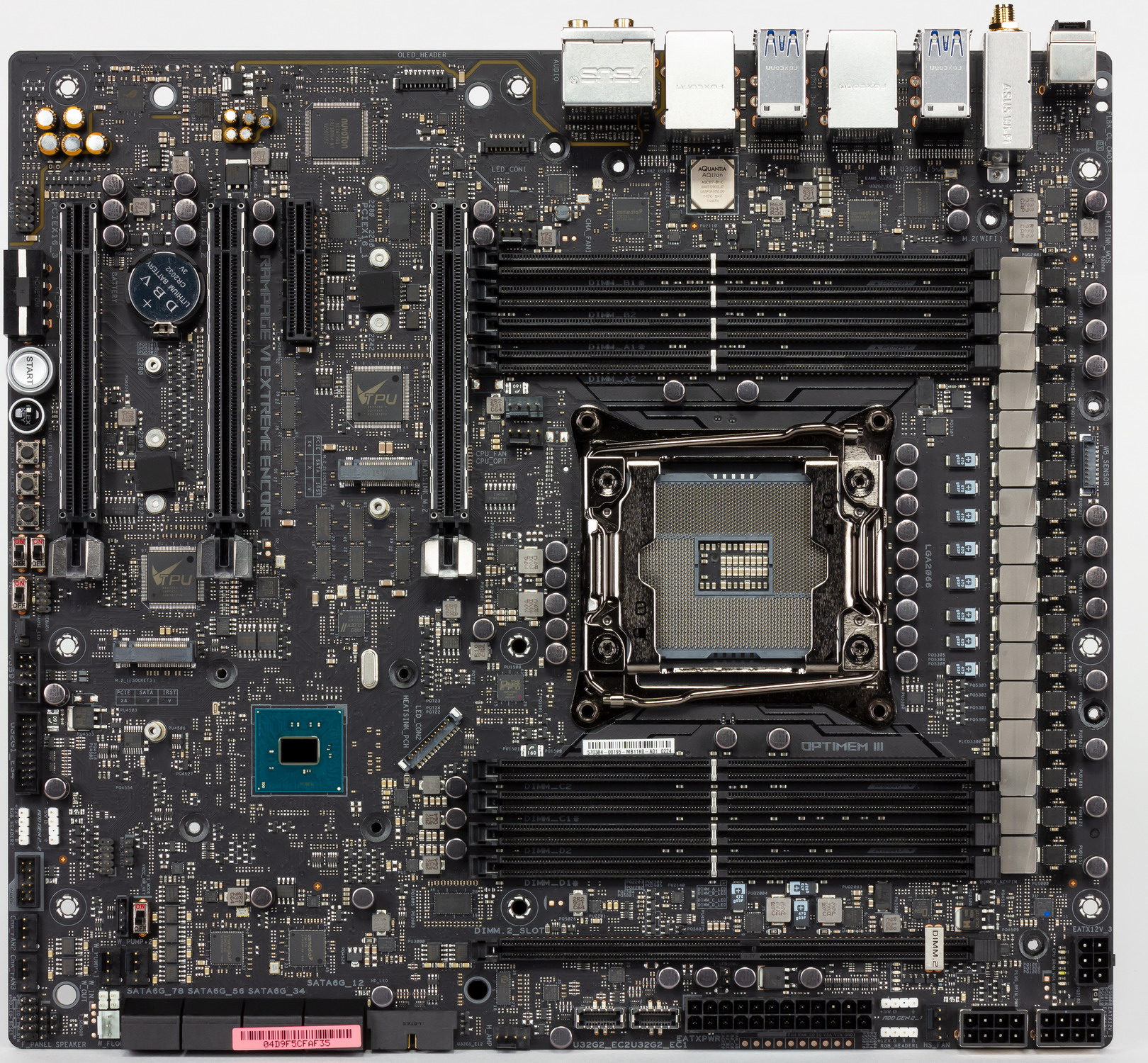

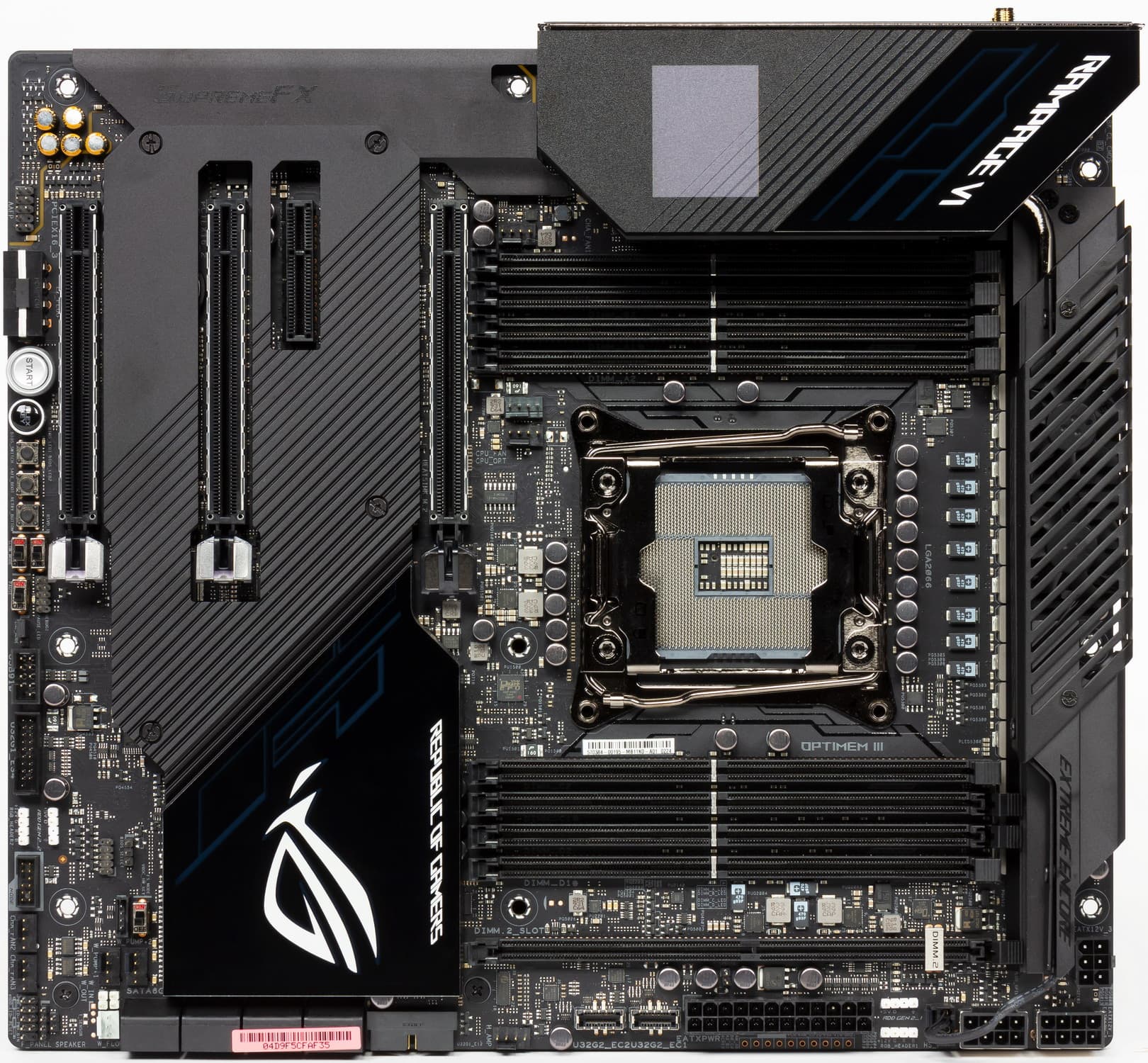

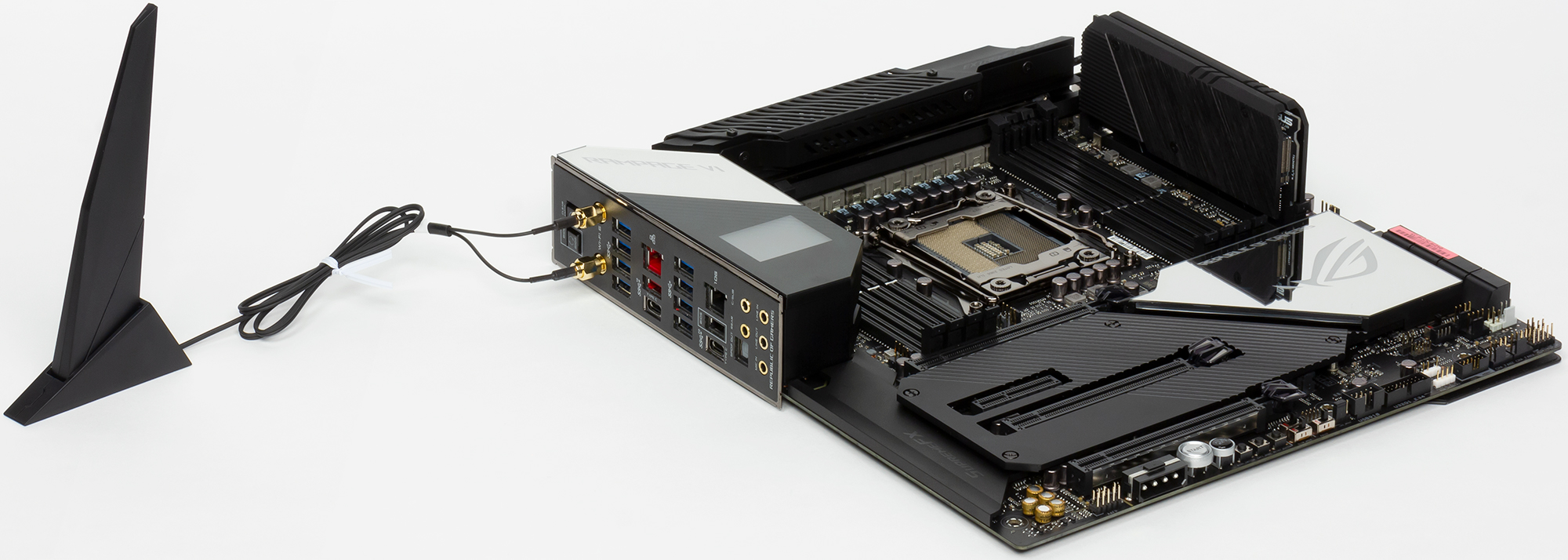

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Rampage VI Extreme Encore имеет размеры 305×275 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус (однако одно отверстие закрыто радиатором VRM, поэтому для использования есть только 8). Внимание! Размеры платы весьма большие, поэтому перед приобретением требуется обмерить внутреннее пространство в корпусе.

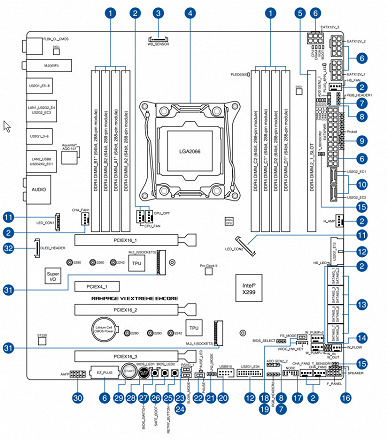

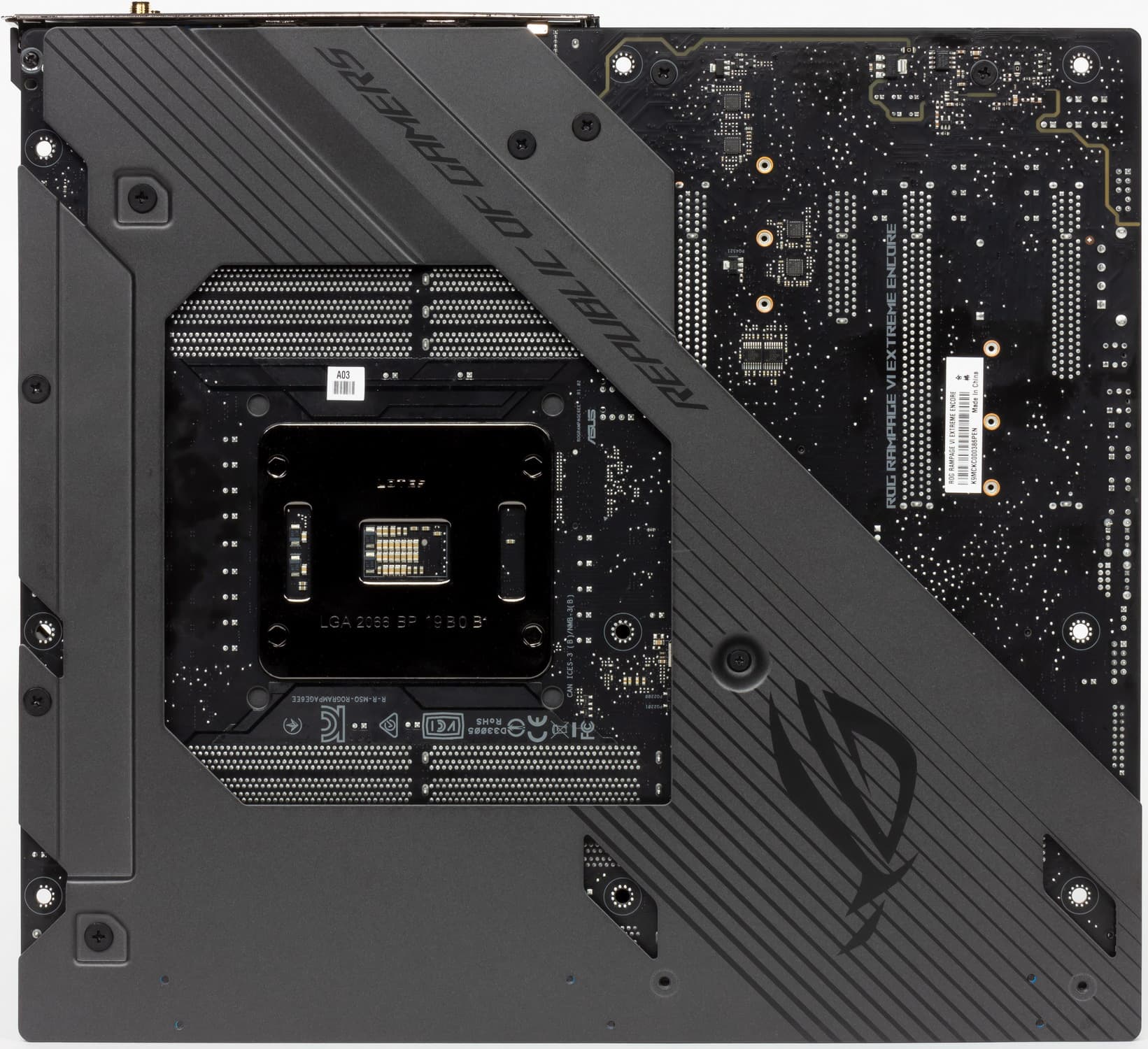

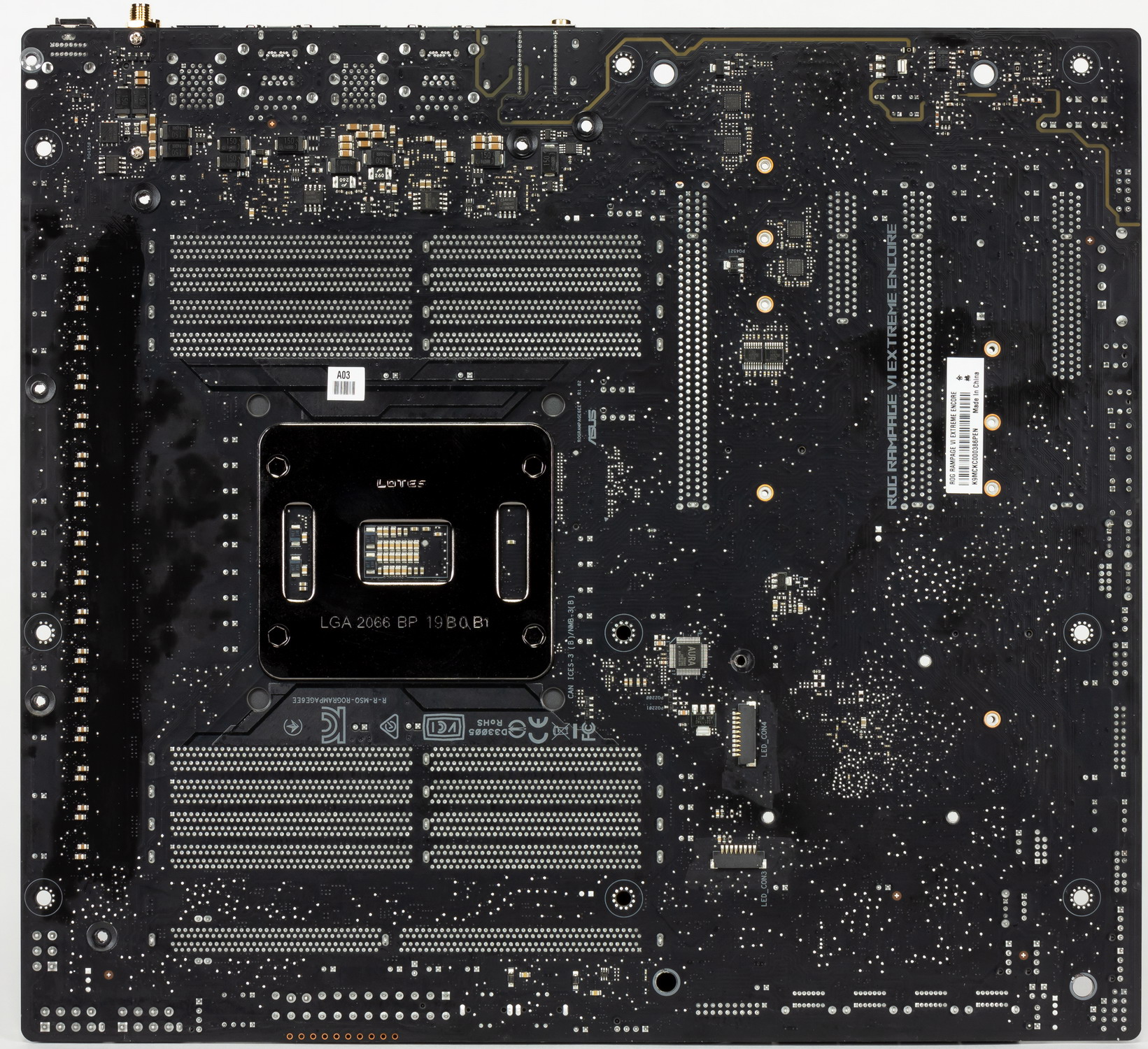

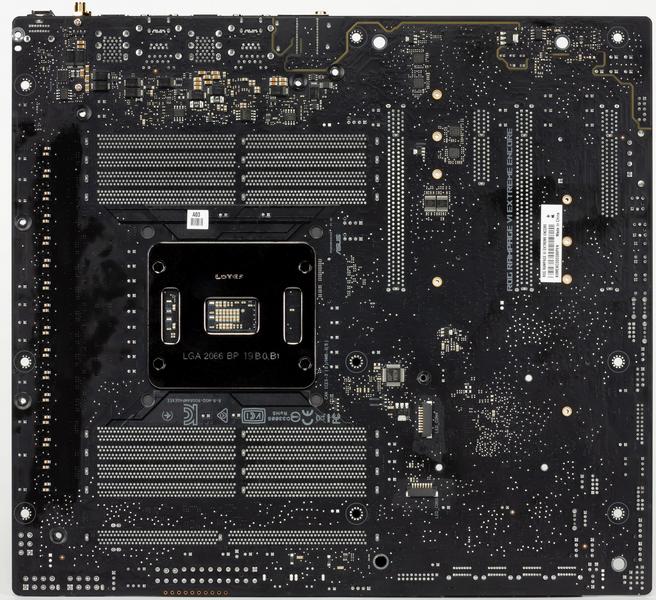

На оборотной стороне элементы имеются, в частности, ряд усилителей сигнала для шины PCI-E, один из контроллеров и другая мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны, однако все равно брать в руки плату некомфортно. Впрочем, с той же стороны установлена пластина из алюминия с нанокарбоновым покрытием для предотвращения замыкания электроконтактов на PCB (она же помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы). Так что, лучше плату брать за эту пластину.

Я когда-то поднимал эту тему, вижу, что в данном случае она снова актуальна. Дело в том, что некоторые корпуса (причем современные и весьма дорогие) на монтажном основании имеют не латунные втулки, к которым обычно привинчивают материнские платы, а выпрессованные возвышения, которые более широкие, а вырезы в защитной пластине у материнки слишком узкие. Так что, имеется вероятность того, что данная плата в таком корпусе просто не сможет «лечь» на положенные ей места, и придется снимать заднюю пластину, лишая материнку как дополнительного радиатора, так и подсветки с оборотной стороны.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры	Intel Core X 7-го, 9-го и 10-го поколений
Процессорный разъем	LGA 2066
Чипсет	Intel X299
Память	8 × DDR4, до 256 ГБ, до DDR4-4266 (XMP), четыре канала
Аудиоподсистема	1 × Realtek ALC1220 (перемаркирован в S1220) (7.1) + ЦАП ESS ES9218
Сетевые контроллеры	1 × Intel WGI219-AT Ethernet 1 Гбит/с 1 × Aquantia AQtion AQC107 (Ethernet 10 Гбит/с) 1 × Intel Dual Band Wireless AX200NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения	3 × PCI Express 3.0 x16 (режимы x16, x16+x16 (SLI/CrossFire), x16+x16+x8 (CrossFire)) 1 × PCI Express 3.0 x4
Разъемы для накопителей	8 × SATA 6 Гбит/с (X299) 2 × M.2 (через DIMM.2) (CPU, PCI-E 3.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (X299, PCI-E 3.0 x4/SATA для устройств формата 2242/2260/2280) 1 × M.2 (X299, PCI-E 3.0 x4 для устройств формата 2242/2260/2280)
USB-порты	2 × USB 2.0: 1 внутренний разъем на 2 порта (X299) 1 × USB 2.0: 1 порт Type-A (черный) на задней панели (X299) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (X299) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASMedia) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (ASMedia) 2 × USB 3.2 Gen2: 2 внутренних разъема Type-C (ASMedia) 2 × USB 3.2 Gen2: 1 порт Type-A (красный) и 1 порт Type-C на задней панели (ASMedia)
Разъемы на задней панели	2 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 8 × USB 3.2 Gen1 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback
Прочие внутренние элементы	24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 6-контактный разъем питания EPS12V 1 4-контактный разъем питания «Molex» 1 слот M.2 (E-key), занят адаптером беспроводных сетей 2 разъема для подключения портов USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов (поддержка помп ЖСО) 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем NODE 2 разъема для подключения управления с передней панели корпуса 1 разъем включения режима LN2 1 переключатель Slow Mode 1 переключатель Full Speed Mode 1 переключатель Pause 1 кнопка Safe_boot 1 кнопка Retry 1 кнопка переключения BIOS 1 кнопка включения питания Power 1 кнопка перезагрузки FlexKey (по умолчанию Reset) точки для измерения напряжений
Форм-фактор	E-ATX (305×275 мм)
Ожидаемая розничная цена	45 000 руб.

Основная функциональность: чипсет, процессор, память

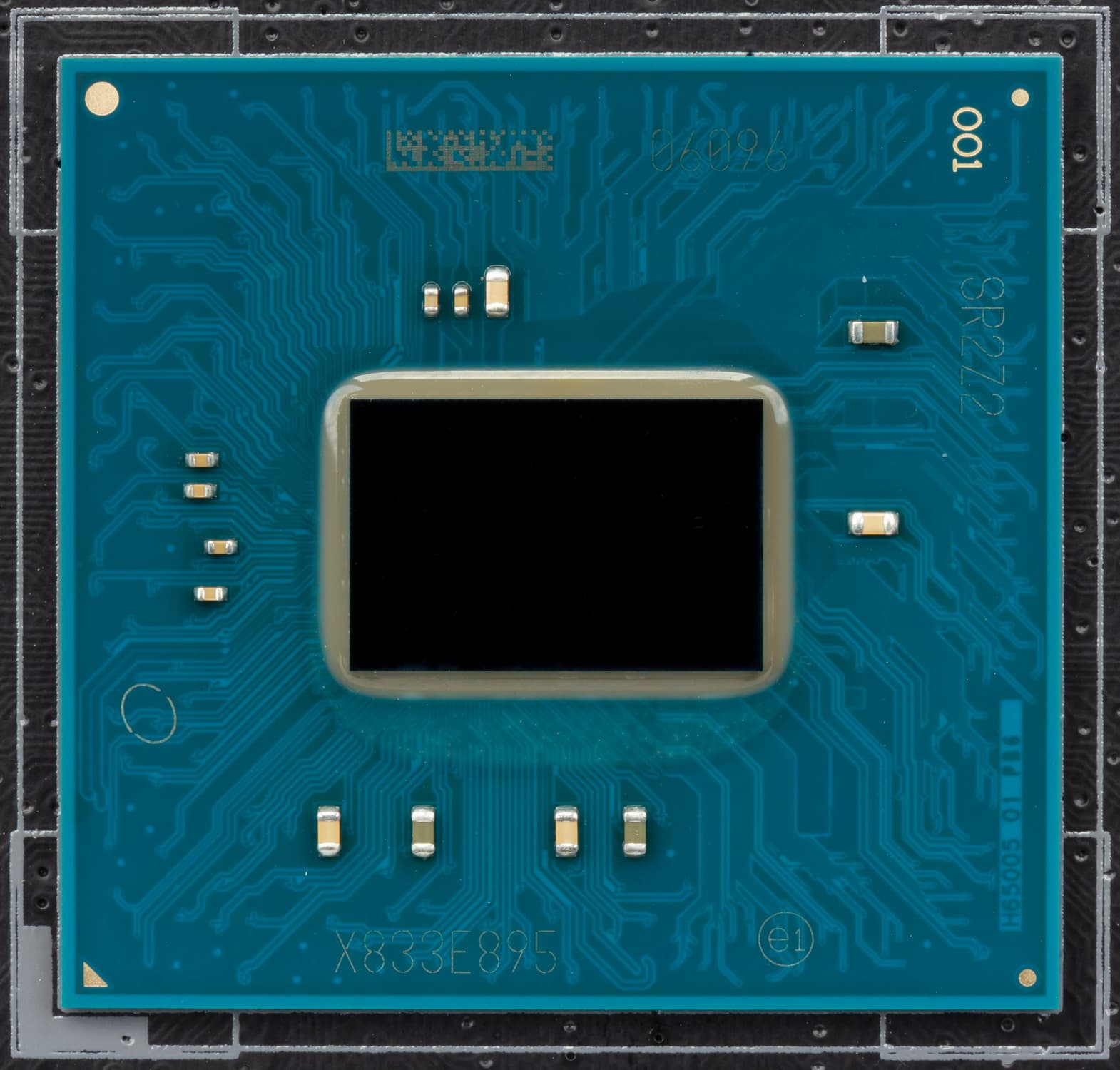

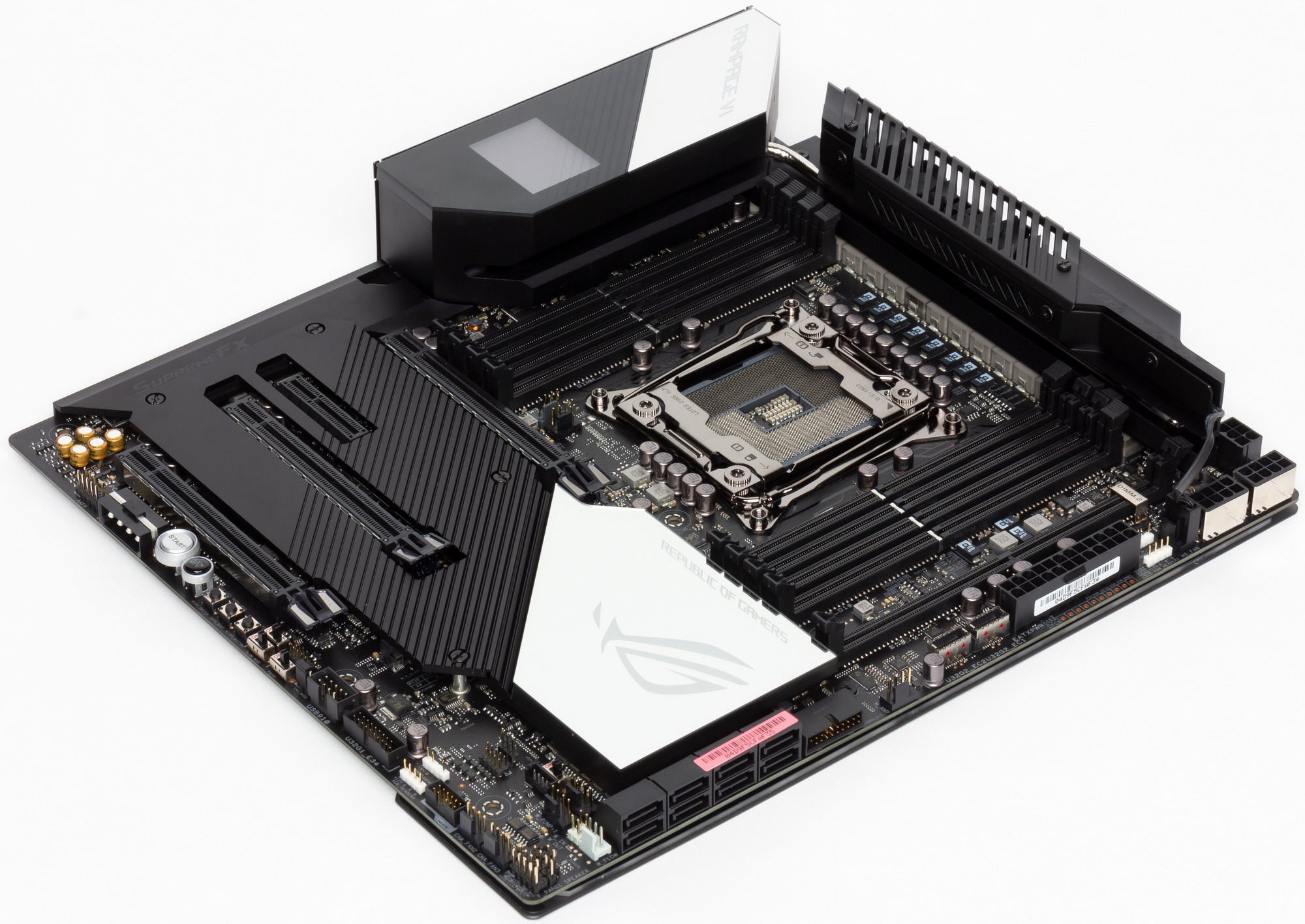

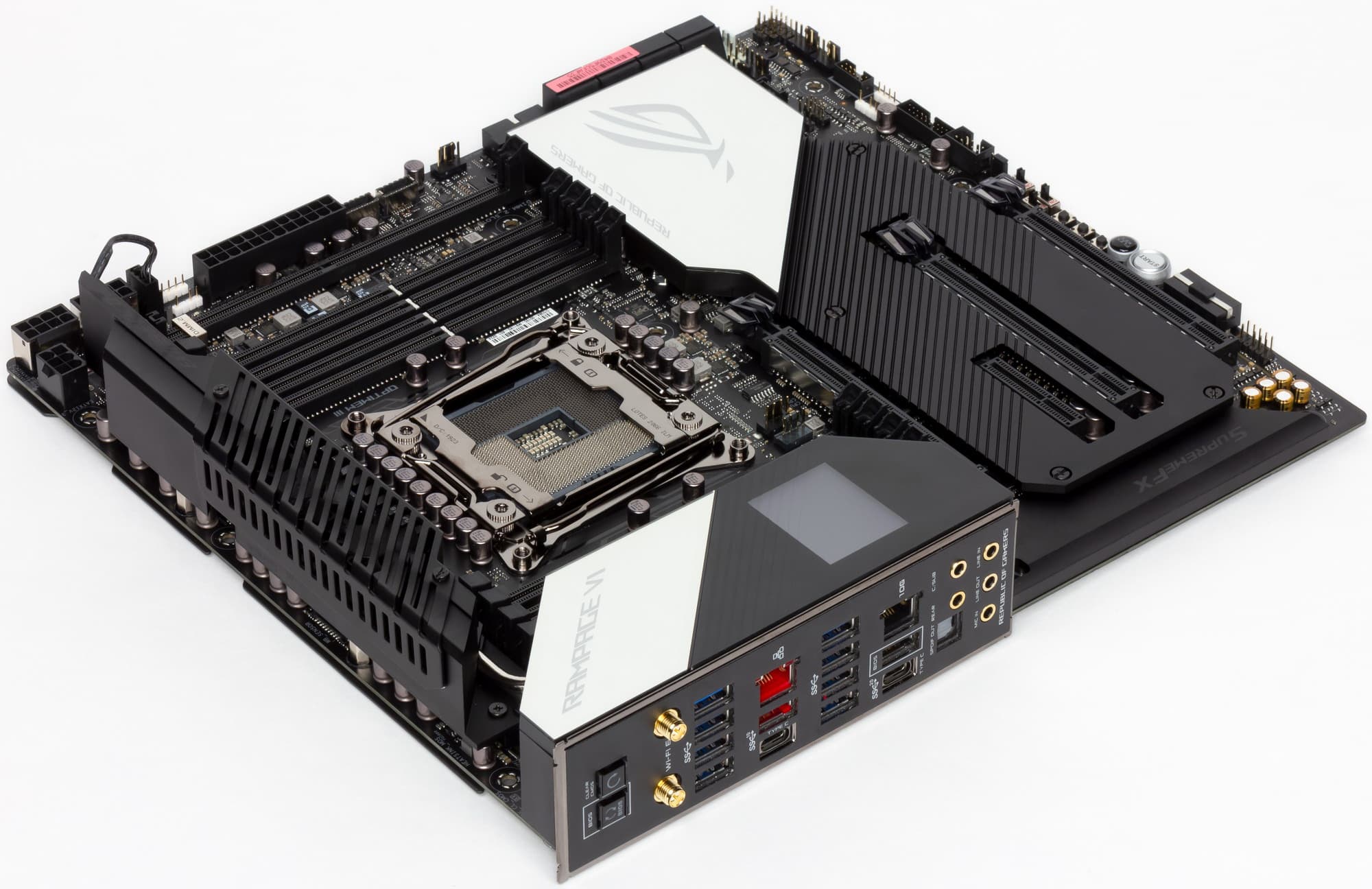

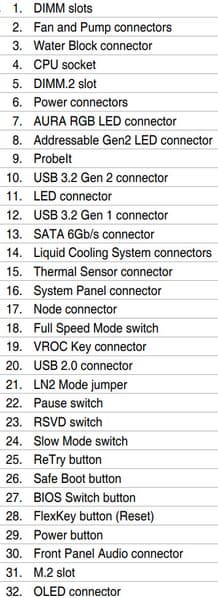

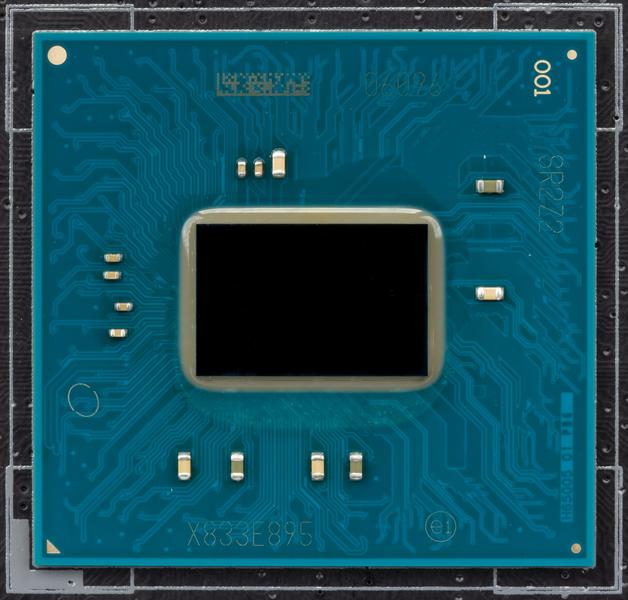

То, что данная плата — флагманская, прекрасно видно даже с первого взгляда: и по особому внешнему дизайну (включая экран на кожухе задней панели), и по количеству портов, слотов, кнопок, кувыркалок, пимпочек... и прочих разъемов. Плюс очень солидное охлаждение.

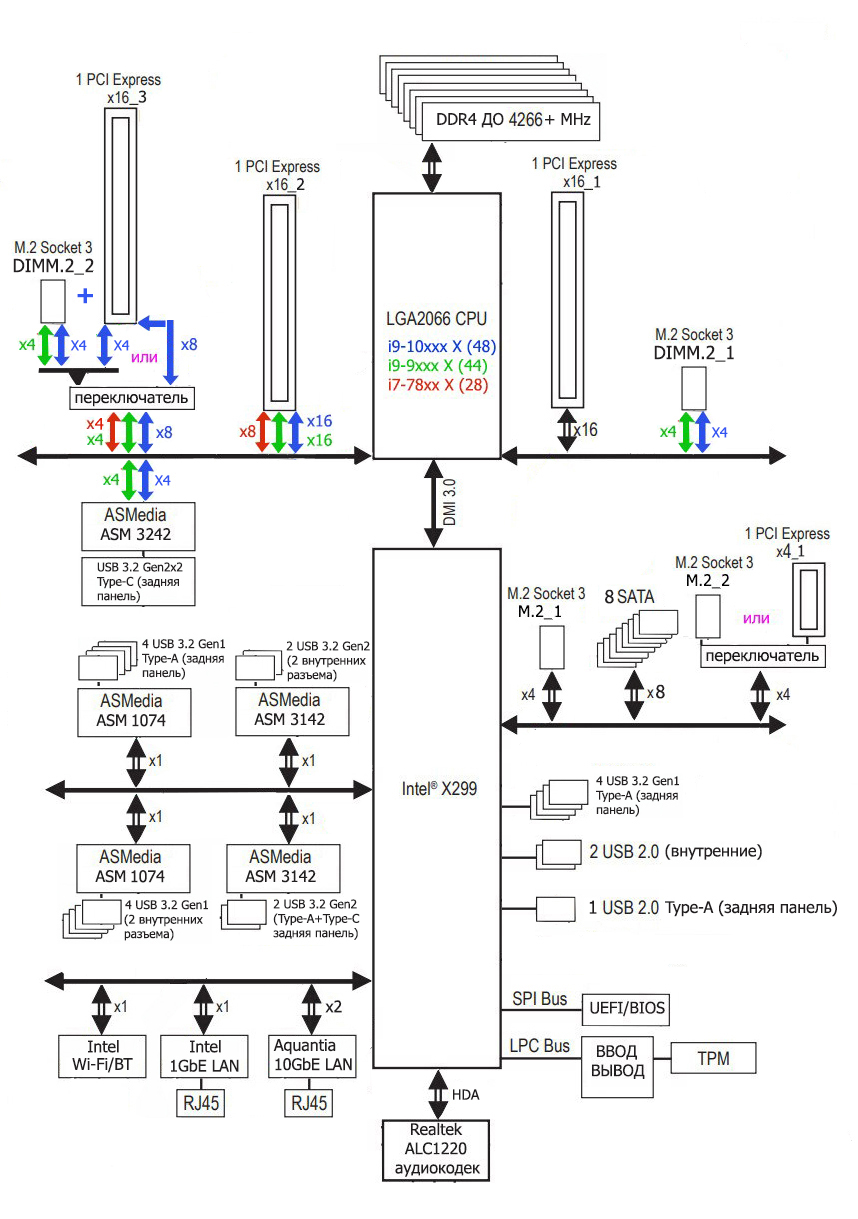

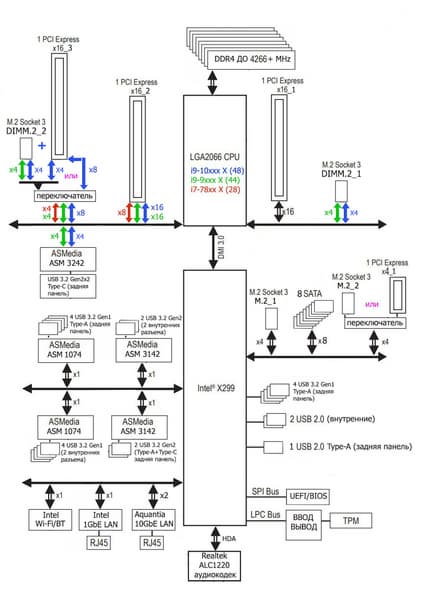

Схема работы связки чипсет+процессор.

Появление корректировки в блок-схеме Х299 (желтым цветом) обязано обновлению процессоров (а не чипсета): Core i9-10xxxX имеют уже 48 линий PCI-E, а также способны работать с более быстрой памятью (хотя 2933 МГц — это официально установленная Intel граница, производители вольны в каждом случае ставить лимиты по частотам выше, а также применять XMP-профили модулей памяти).

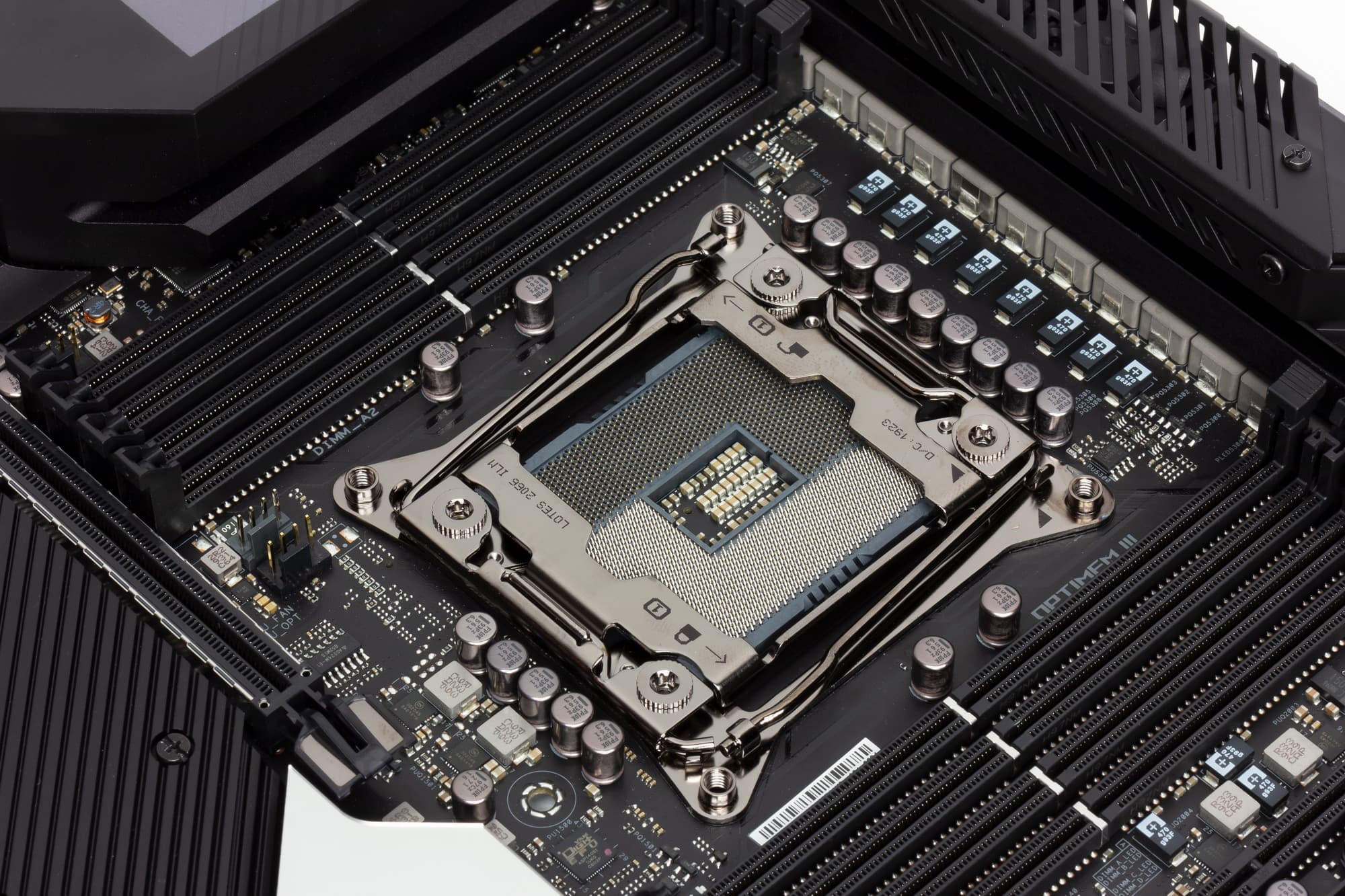

Процессоры Intel Core i9-7xxxX/9xxxX/10xxxX (совместимые с сокетом LGA2066 и поддерживаемые Х299) имеют 28 (Core 78xxX) или 44 (Core 79xxX/99xxX) или 48 (Core 10xxxX) линий ввода-вывода (включая PCI-E 3.0), не имеют USB и SATA портов. При этом взаимодействие с X299 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), и линии PCI-E на это не расходуются. Все PCI-E линии процессора идут на слоты расширения PCI-E (в отдельных случаях и на порты M.2).

В свою очередь чипсет X299 поддерживает в сумме 30 линий ввода/вывода, которые могут конфигурироваться в порты USB, SATA, PCI-E. При этом поддерживается до 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1 (Gen2 не поддерживается), ну и до 14 портов USB 2.0 (они не относятся к HSIO линиям, со своим контроллером). Поддерживается также до 8 портов SATA и до 24 портов PCI-E 3.0.

Таким образом в сумме от тандема X299+Core X мы получаем по максимуму:

• 28/44/48 PCI-E 3.0 линий для видеокарт или иной периферии с PCI-E интерфейсом (от процессора);
• суммарно 14 портов USB, внутри которых до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0 (от чипсета);
• 8 портов SATA 6Гбит/с (от чипсета);
• 24 порта PCI-E 3.0 (от чипсета).

Понятно, что если всего 30 высокоскоростных портов, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCI-E, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCI-E тут нет, и в этом еще одно кардинальное отличие платформ Intel от AMD

Еще раз надо напомнить, что Asus ROG Rampage VI Extreme Encore поддерживает процессоры Intel Core X 7-го, 9-го и 10-го поколений (SkyLake-X, CascadeLake-X), устанавливаемые в сокет LGA 2066.

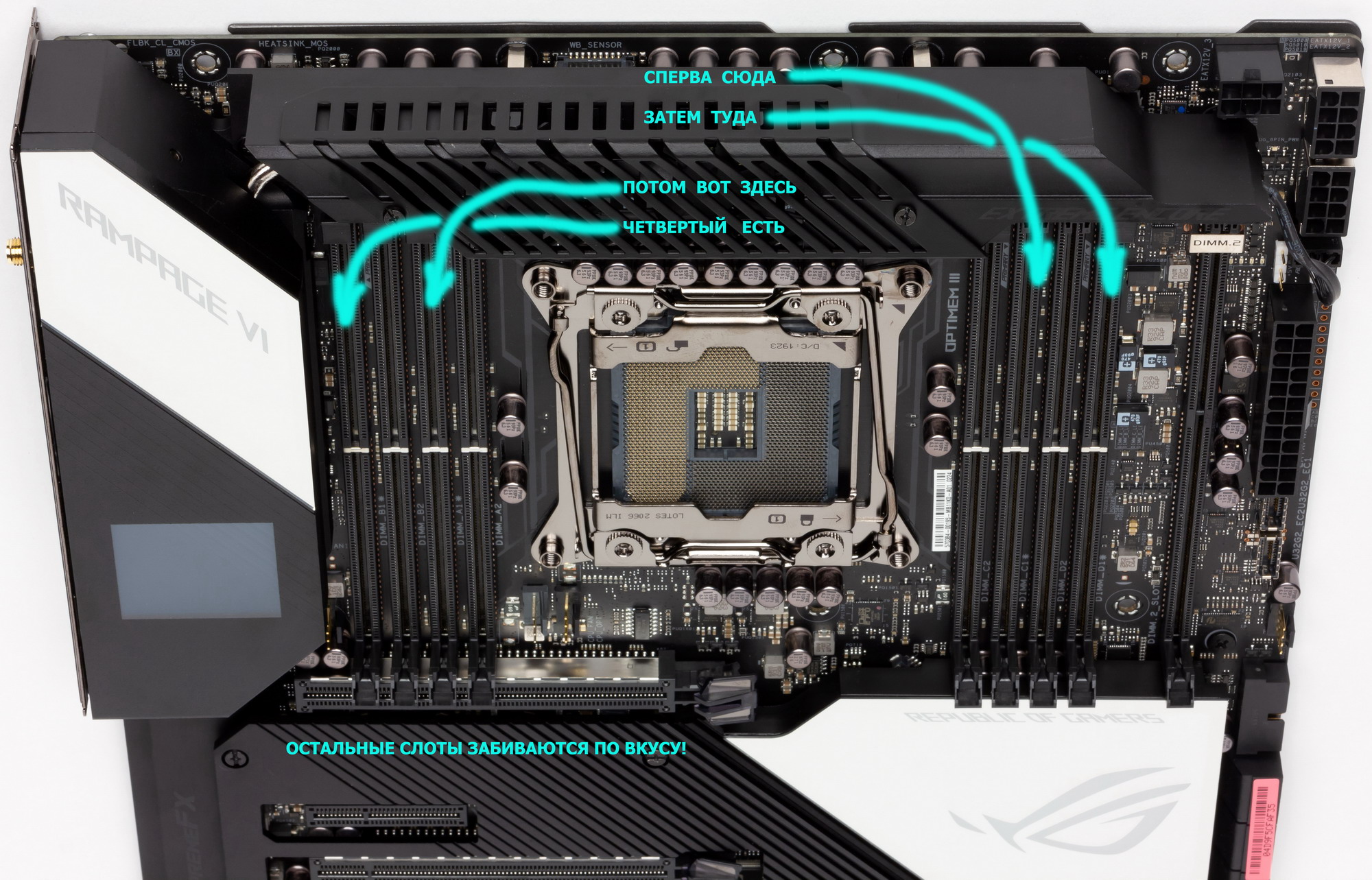

Для установки модулей памяти на плате Asus имеется восемь DIMM-слотов (для работы памяти в Quad Channel в случае использования всего 4 модулей их следует устанавливать в А2, B2, C2 и D2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет: 256 ГБ при использовании UDIMM последнего поколения по 32 ГБ совместно с процессорами Core i9 10000X/9000Х; 128 ГБ в остальных случаях. Поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью флагманского набора у материнских плат (что как-то странно).

Основными «потребителями» возможностей PCI-E являются накопители и видеокарты, так что переходим к периферии.

Периферийная функциональность: PCI-E, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема X299+Core X, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет Х299 обладает 24 PCI-E линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCI-E линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существует большое количество мультиплексоров):

• Переключатель: или порт M.2_2 (4 линии), или слот PCI-Ex4_1 (4 линии): максимум 4 линии;

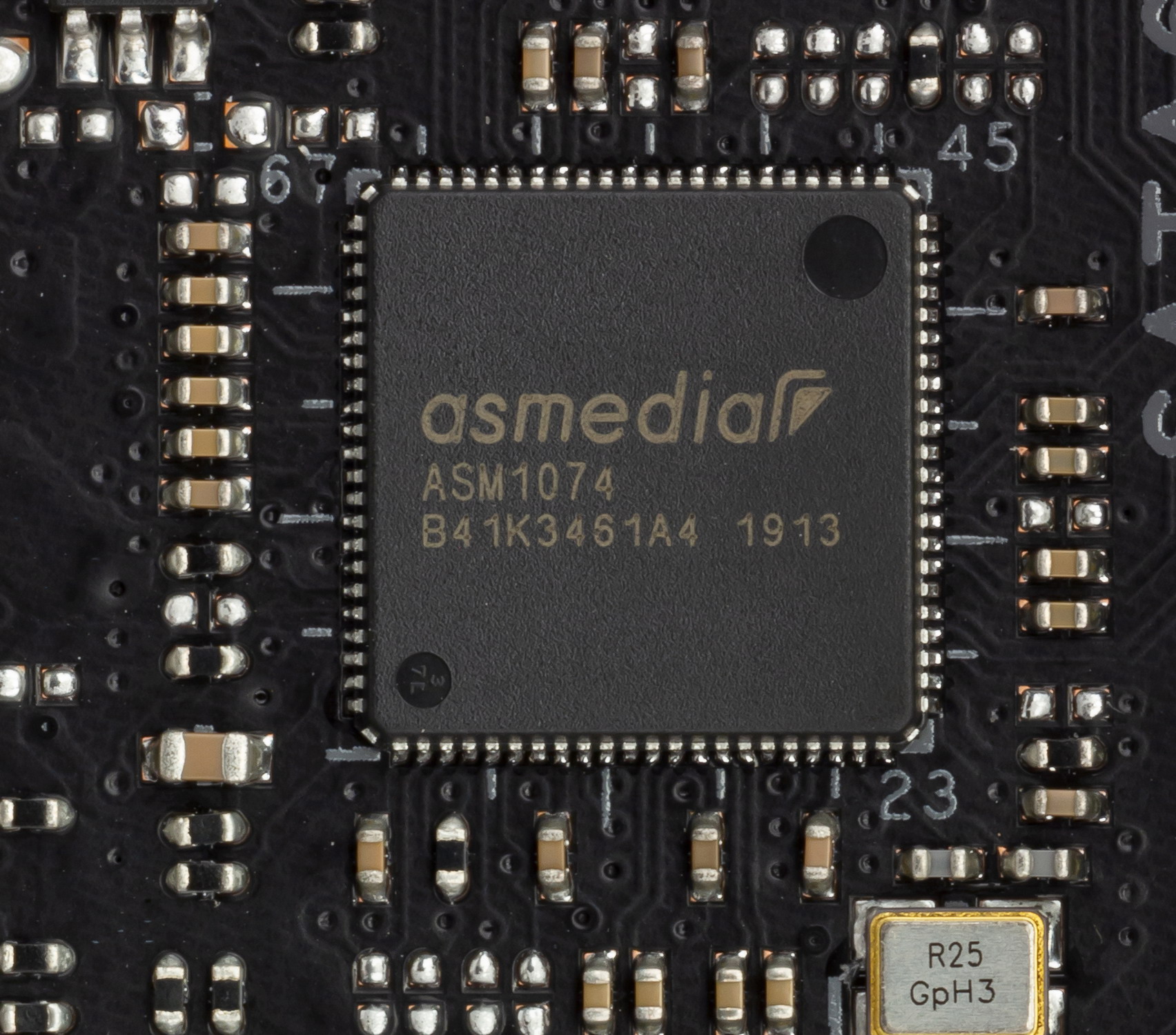

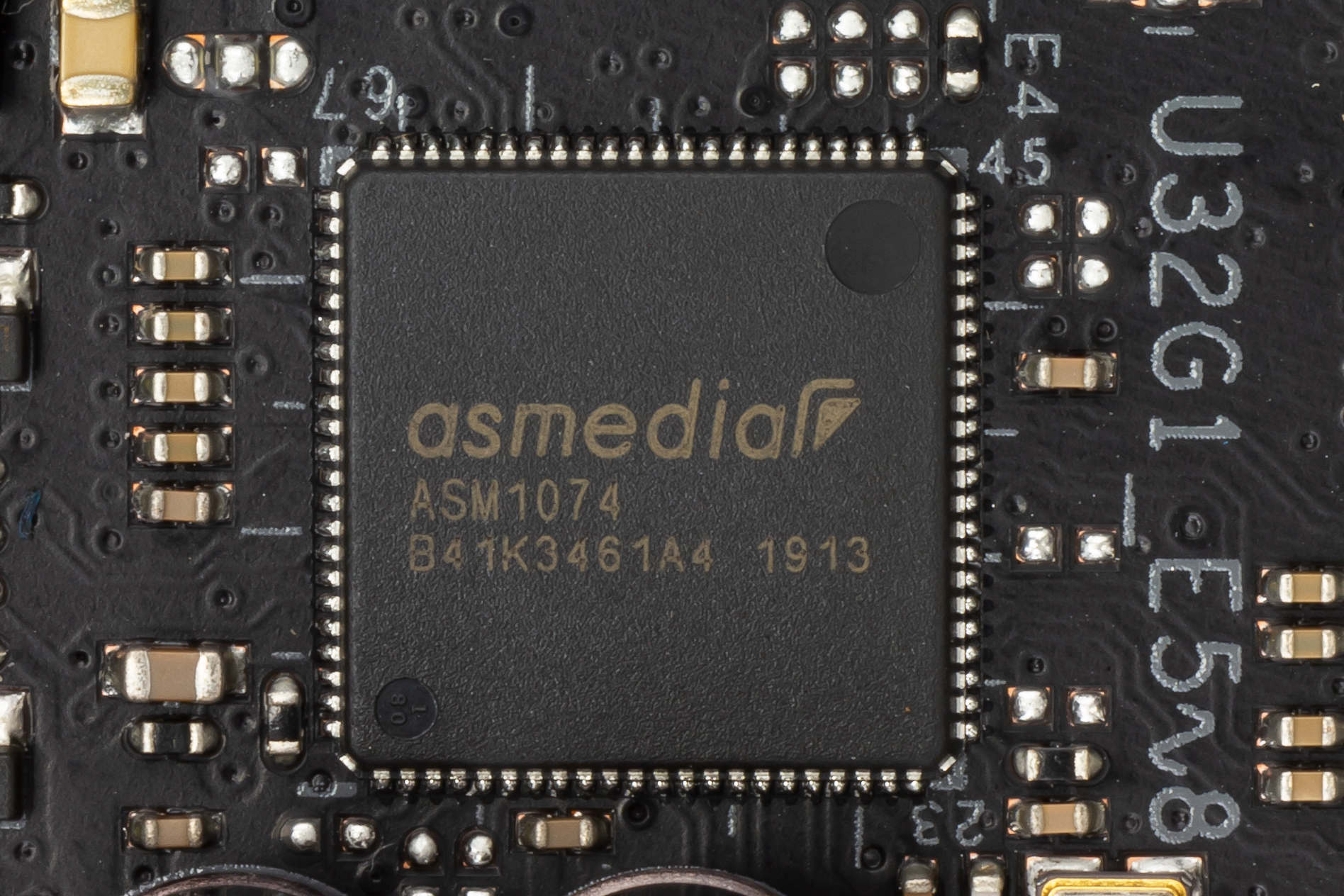

• ASMedia ASM1074 (4 USB 3.2 Gen1 на задней панели) (1 линия);
• ASMedia ASM1074 (4 USB 3.2 Gen1 на 2х внутренних разъемах) (1 линия);
• ASMedia ASM3142 (2 USB 3.2 Gen2 на 2х внутренних разъемах) (1 линия);
• ASMedia ASM3142 (2 USB 3.2 Gen2 на задней панели) (1 линия);
• Intel WGI219V (Ethernet 1Gb/s) (1 линия);
• Aquantia AOC107 (Ethernet 10 Gb/s) (2 линии);
• Intel AX200 WIFI/BT (Wireless) (1 линия);
• Слот M.2_1 (4 линии);
• 8 портов SATA (8 линий)

Собственно, 24 линии PCI-E оказались заняты, то есть чипсет загружен полностью. В чипсете Х299 имеется контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У нас может быть три вида CPU: с 48, 44 и 28 линиями PCI-E.

• Слот PCI-Ex16_1 всегда имеет 16 линий (i9-10xxxX +16=16, i9/i7-9xxxX/79xxX +16=16, i7-78xxX +16=16);
• Переключатель: если CPU с 48 или 44 линиями PCI-E, то порт USB 3.2 Gen2x2 (ASM6242) получает 4 линии PCI-E, если CPU c 28 линиями PCI-E, то порт отключен (i9-10xxxX +4=20, i9/i7-9xxxX/79xxX +4=20, i7-78xxX +0=16);
• Переключатель: если CPU с 48 или 44 линиями PCI-E, то слот PCI-Ex16_2 получает 16 линий; в противном случае (CPU с 28 линиями PCI-E) — 8 линий (i9-10xxxX +16=36, i9/i7-9xxxX/79xxX +16=36, i7-78xxX +8=24);
• Переключатель: если CPU с 48 линиями PCI-E, то слот PCI-Ex16_3 получает 8 линий (но делит ресурсы с DIMM.2_2: 4 + 4); в противном случае (CPU с 44 или 28 линиями PCI-E) — получает 4 линии (а DIMM.2_2 отключен) (i9-10xxxX +8=44, i9/i7-9xxxX/79xxX +4=40, i7-78xxX +4=28);

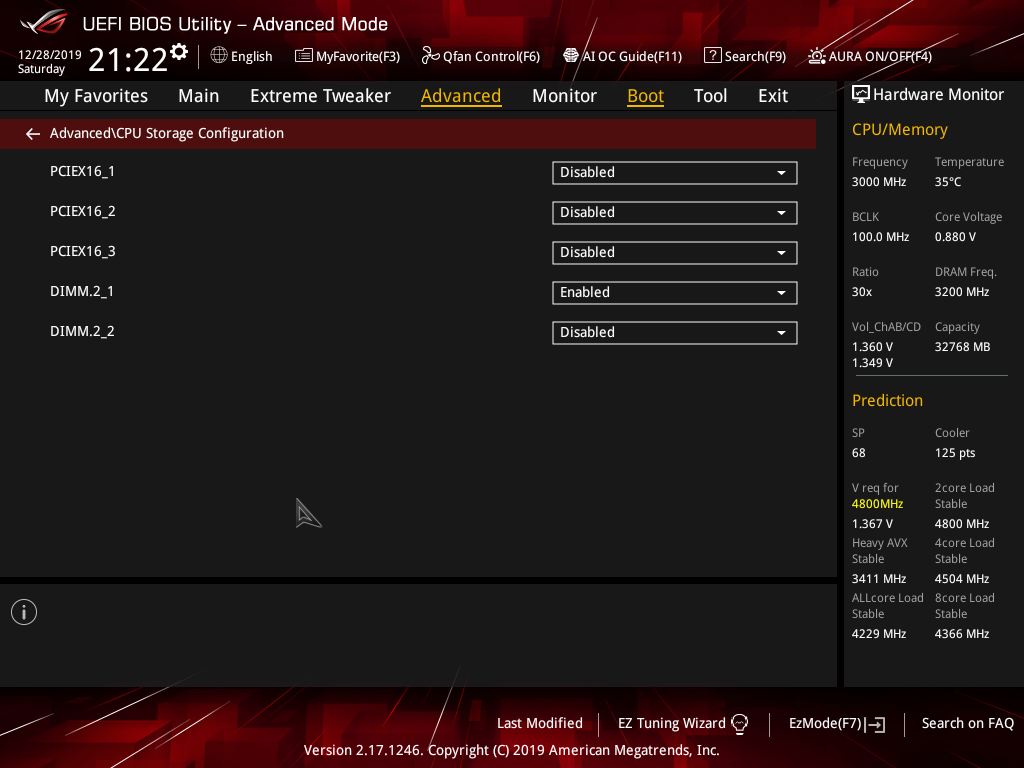

• Переключатель: если CPU с 48 или 44 линиями PCI-E, слот DIMM.2_1 (только PCI-E накопители!) всегда получает 4 линии, если CPU с 28 линиями PCI-E, то DIMM.2_1 отключен (i9-10xxxX +4=48, i9/i7-9xxxX/79xxX +4=44, i7-78xxX +0=28);

Итак, у всех Core i9-10xxxX, Core i9/i7-9xxxX/79xxX, Core i7-78xxX все линии полностью распределены.

Вот тут хочу написать о наболевшем... О том, какую информацию получают обозреватели/тестеры от производителей. Причем, официальные блок-схемы несут ошибки. Например, в предоставленной официальной блок-диаграмме от Asus суммарное количество PCI-E линий у Х299 — 30, а не 24, плюс USB-порты. Специалисты Intel наверно пришли бы в шок. Потому приходится искать информацию очень долго и трудно, и рисовать блок-диаграммы полностью самому, доверять аналогам от производителей уже не приходится. Эта ситуация не единичная, увы. Этим грешны все (!) производители.

Вернемся к обзору. Рассмотрим периферию, которая «пожирает» те самые ресурсы, о которых я выше говорил. Начнем со слотов PCI-Eх16, их «кормит» не чипсет X299, а процессор.

Начнем со слотов PCI-E.

На плате есть 4 слота: три PCI-E x16 (для видеокарт или других устройств) и один «короткий» PCI-E x4. У процессора есть 28/44/48 линий PCI-E 3.0, они все идут на указанные слоты (правда только на PCI-Ex16). Вот так выглядит схема распределения:

Владельцам i9-10xxxX и i7/i9-9xxxX/79xxX можно смело ставить пару видеокарт в первый и третий (по общему счету) слоты, каждая получит по-прежнему 16 линий PCI-E. И лишь имеющие 28 линий PCI-E процессоры второй PCI-Ex16 (третий по общему счету) слот переведут в х8, и тандем видеокарт получит не х16+х16, а х16+х8.

А если уже кому-то очень захочется заполучить комбинацию из трех видеокарт (на сегодня это актуально только для технологии AMD CrossFireX), то владельцы только самых последних i9-10xxxX получат х16+х8+х8. А вот комбинация из трех видеокарт владельцам предыдущих CPU c 44 линиями, а также i7-78xxX недоступна (когда слот получает всего х4, то SLI/CF не работают).

Последний слот PCI-Ex16 работает максимально в режиме х8, и его можно вполне использовать для любой периферии, включая NVMe-накопители, создавая очень быстрые RAID-массивы. Собственно, как и второй по счету слот PCI-Ex4, однако он подключен уже с Х299, а не напрямую к CPU. И он делит ресурсы с портом M.2_2 (то есть при использовании последнего слот PCI-Ex4 будет отключен).

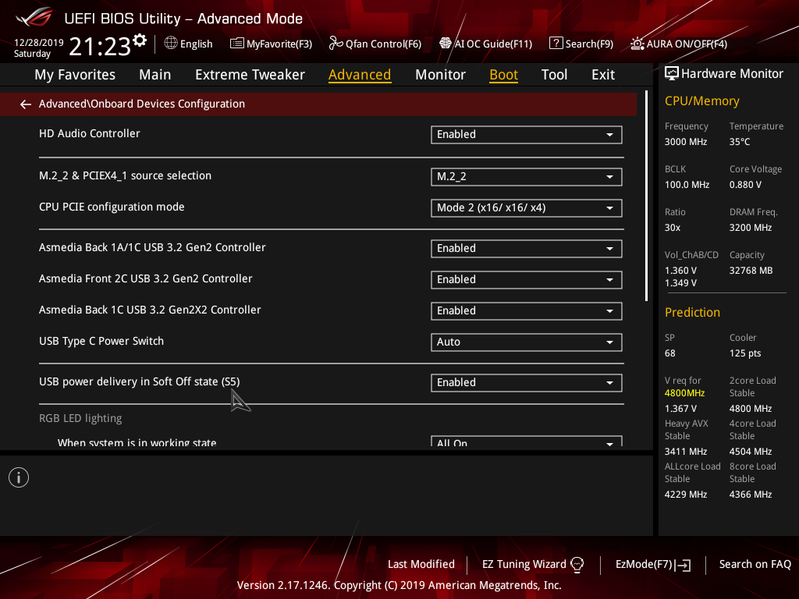

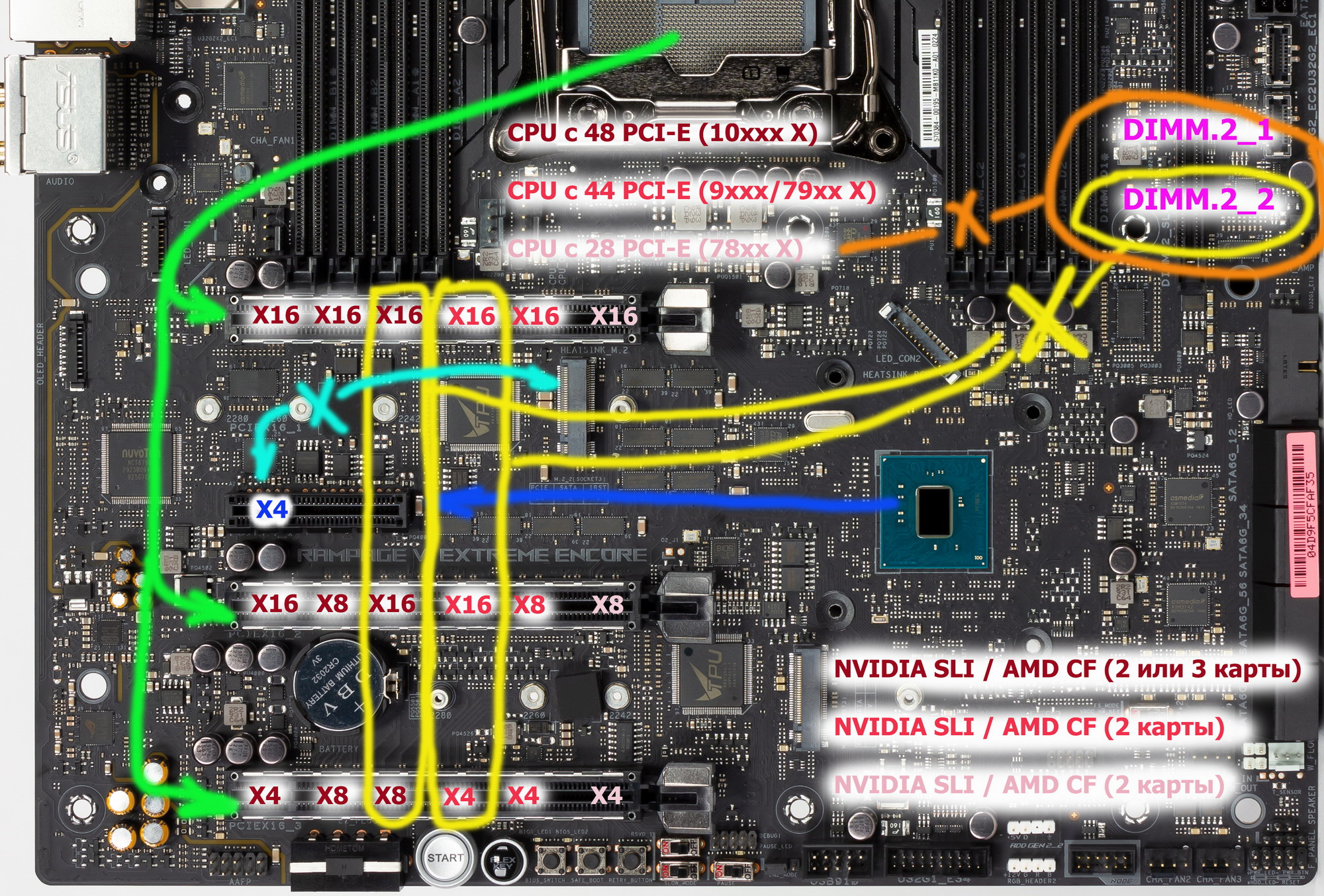

У данной платы распределение линий PCI-E между слотами в случае использования более одной видеокарты для разных процессоров, — достаточно витиеватое, а также необходимо переключение слотов M.2_2 и PCI-E-4, поэтому востребованы мультиплексоры ASM1480 от ASMedia.

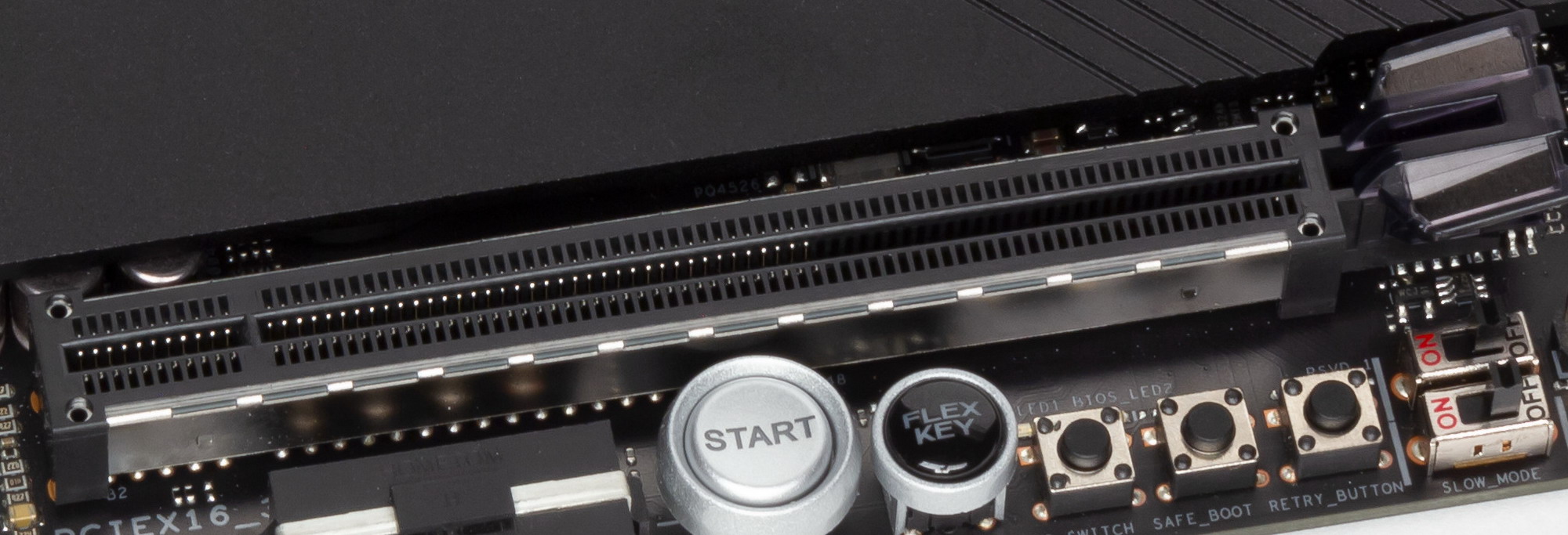

В отличие от слотов для памяти, слоты PCI-E x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Расположение PCI-E слотов позволяет легко смонтировать СО любого уровня и класса.

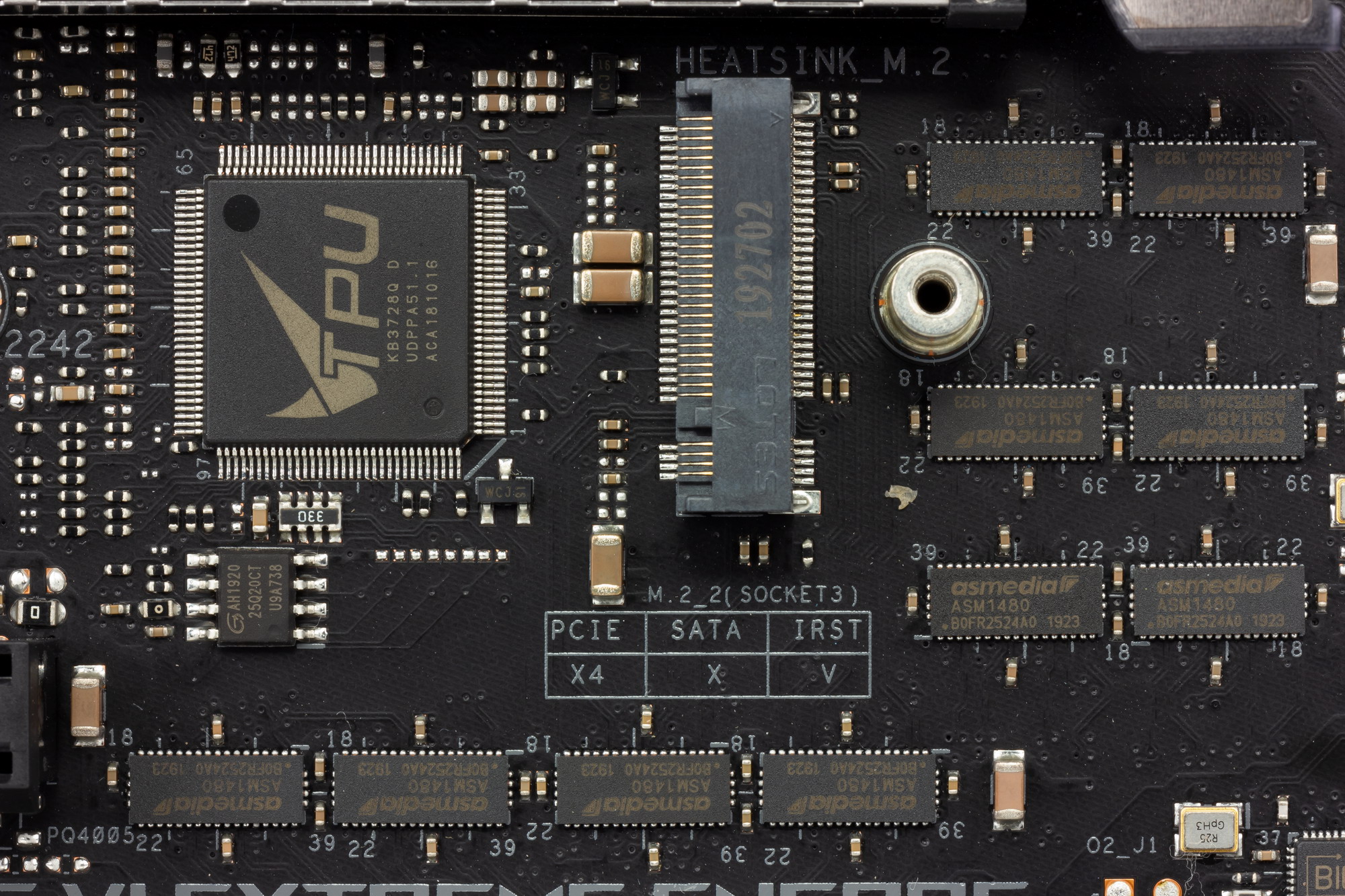

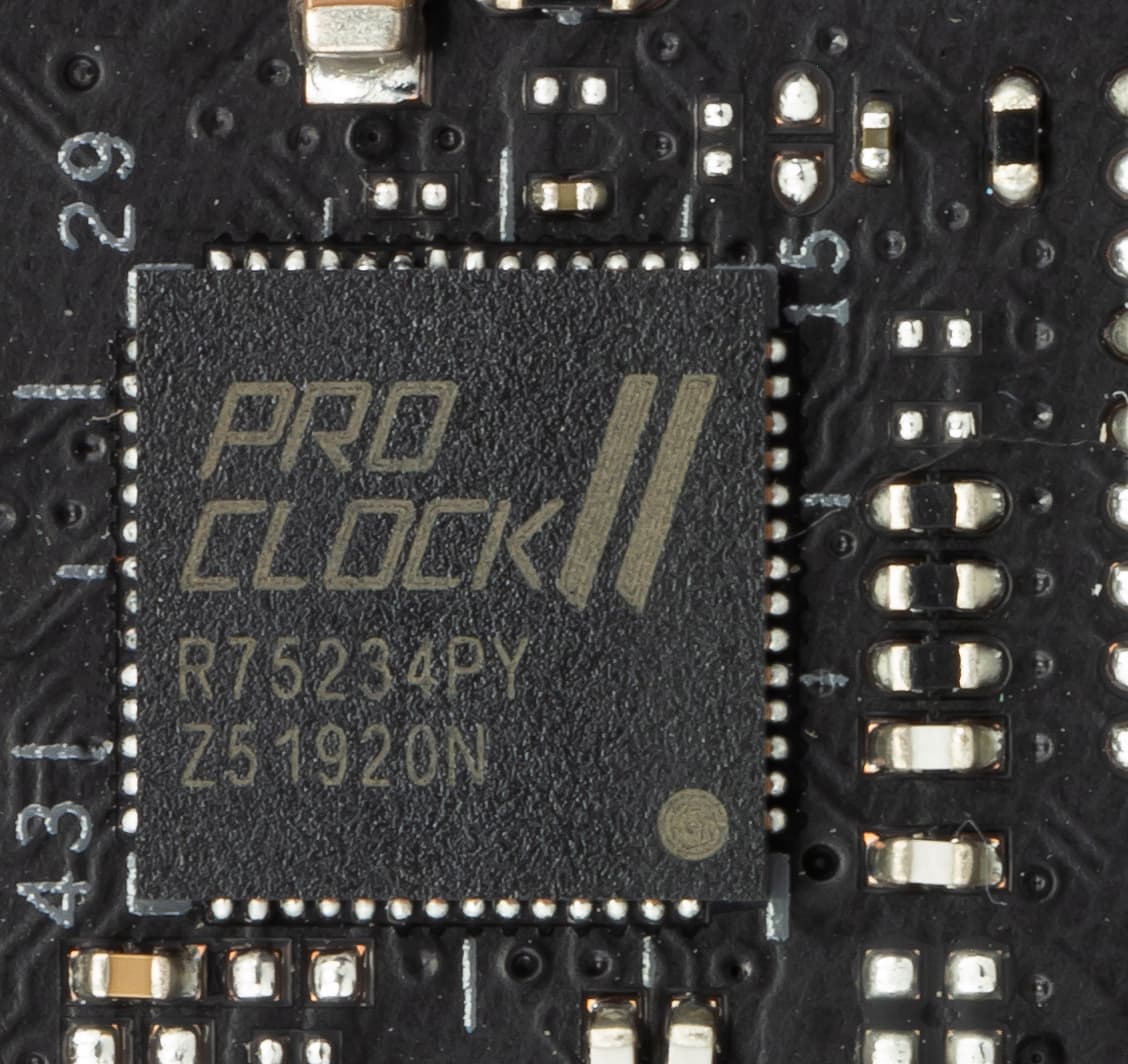

Для поддержания стабильных частот на шине PCI-E (и для нужд оверклокеров) имеется внешний тактовый генератор.

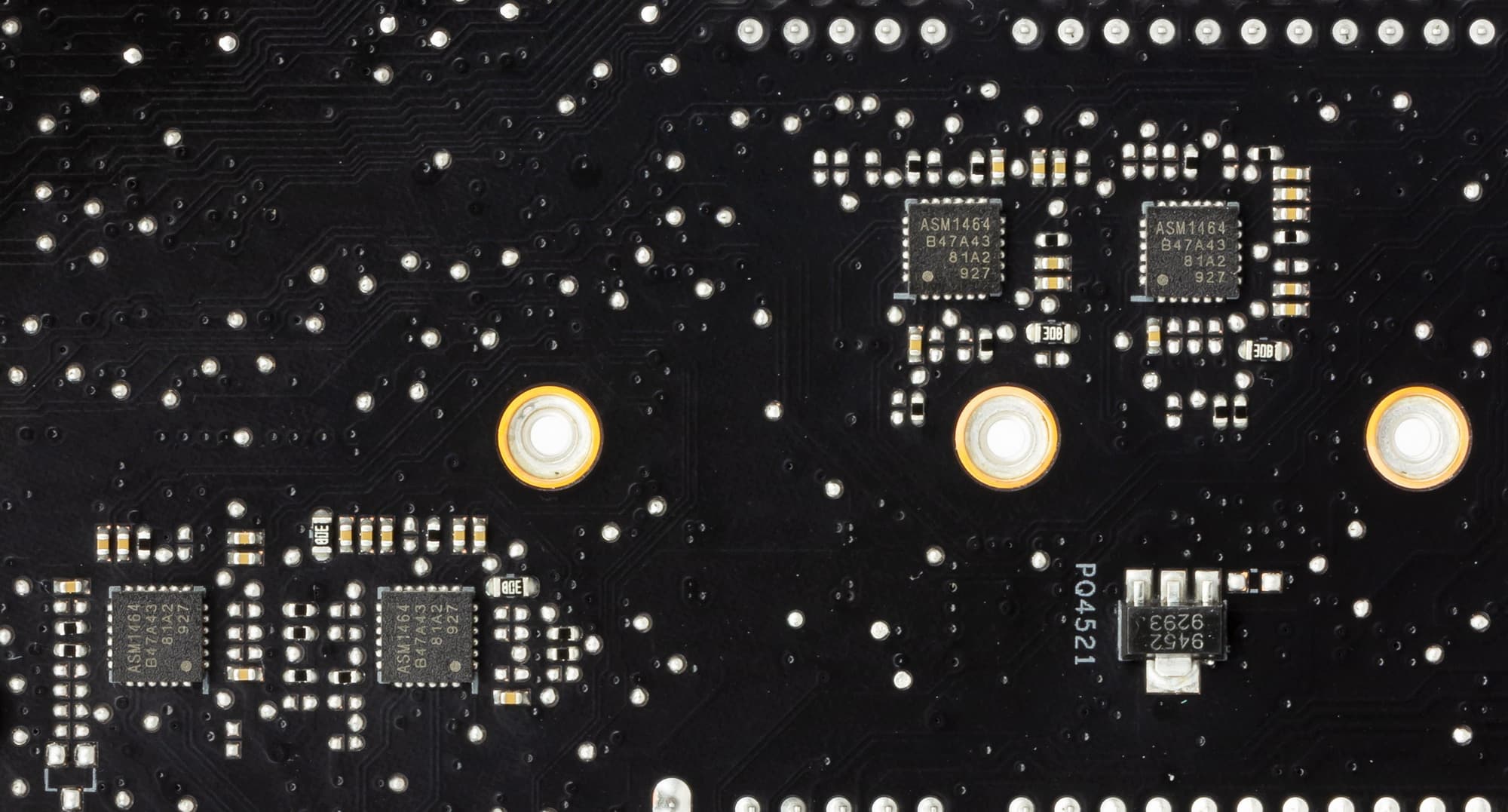

А также шину поддерживают многочисленные ре-драйверы (усилители сигнала).

На очереди — накопители.

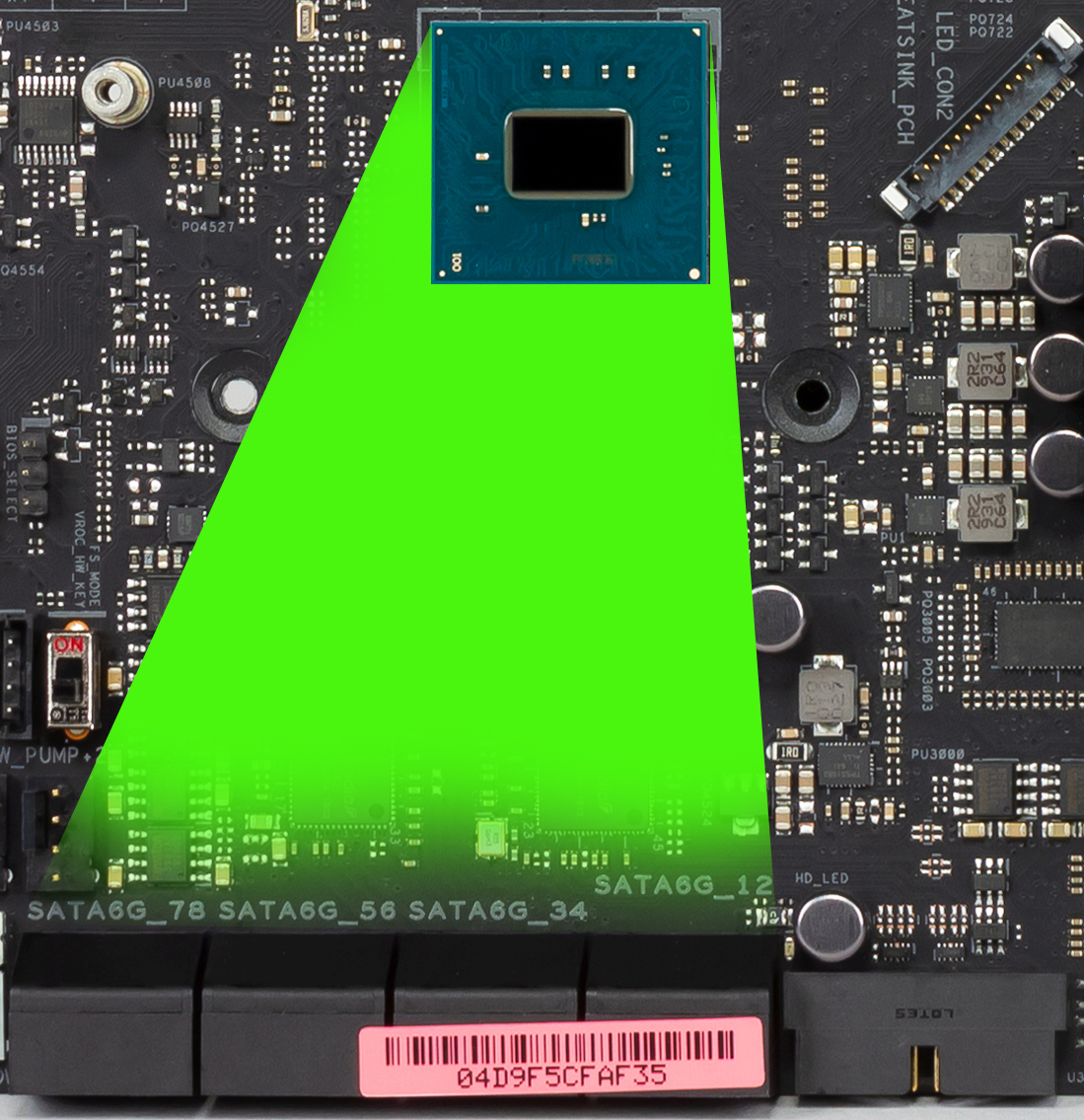

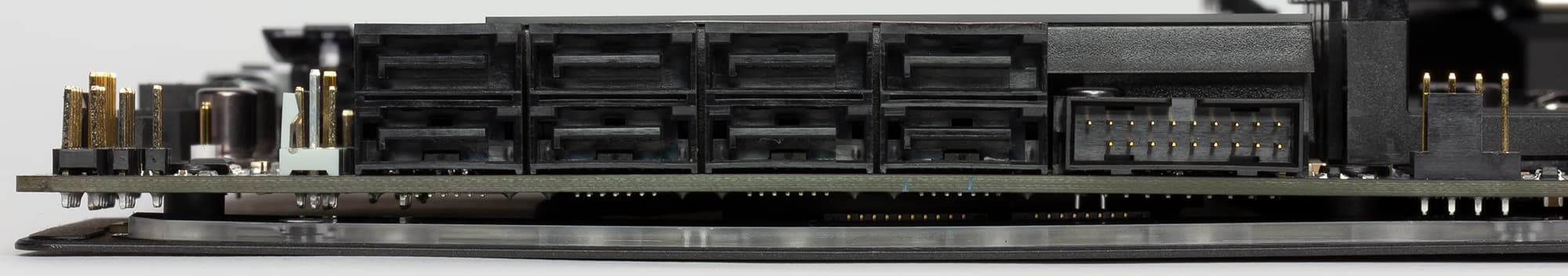

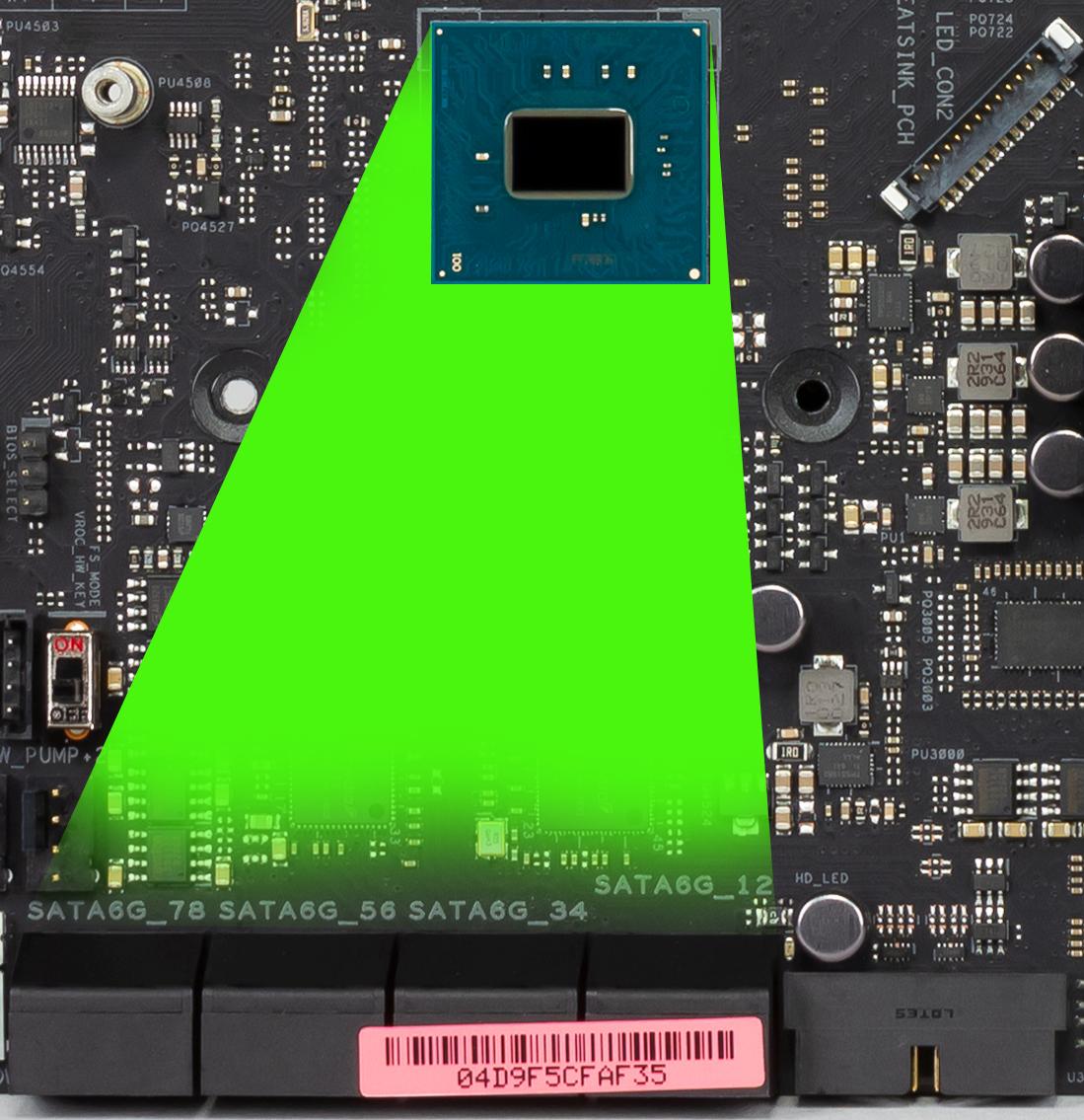

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.). Все порты SATA реализованы через чипсет X299.

Все порты поддерживают создание RAID.

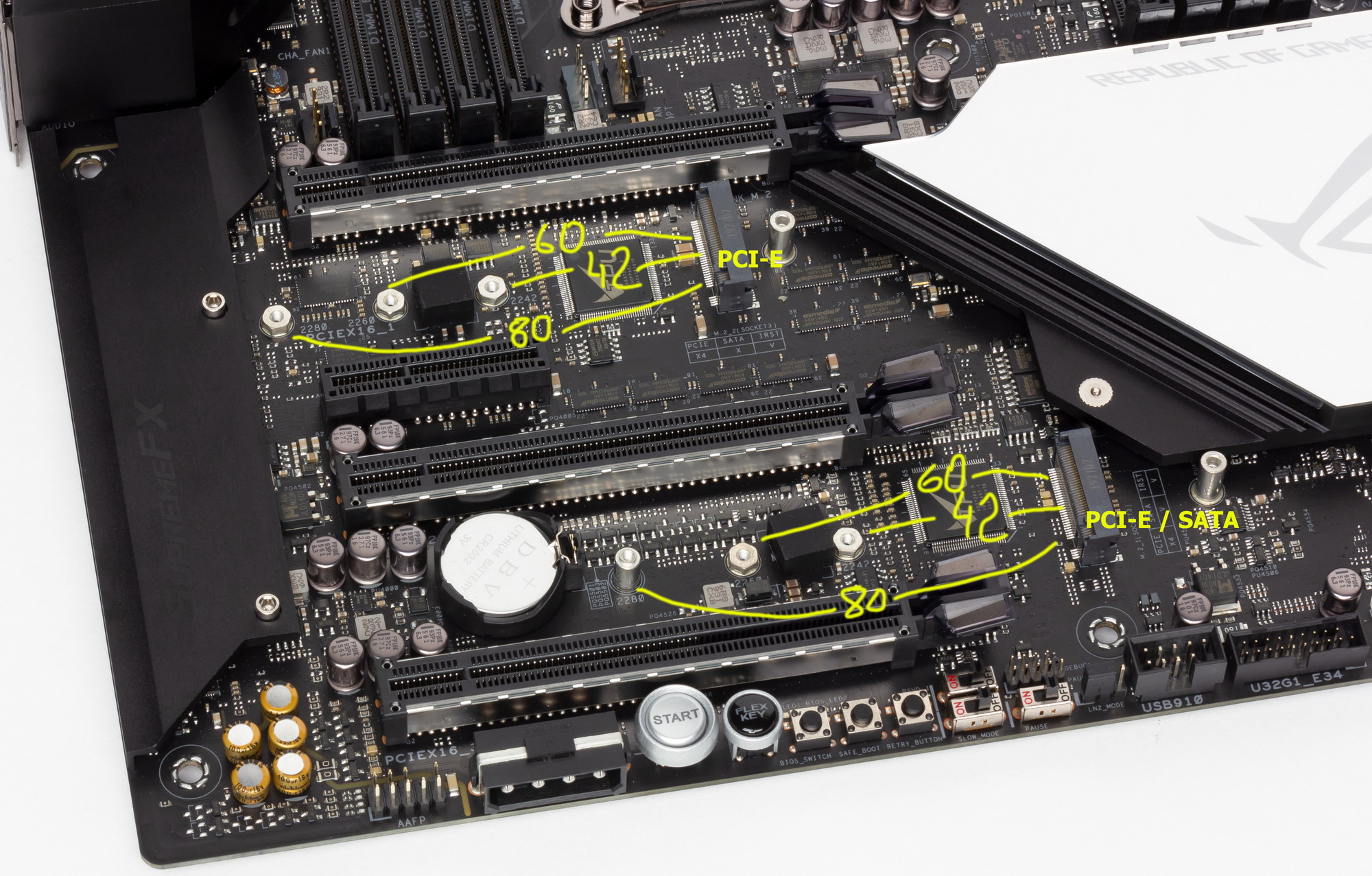

Теперь про M.2. Материнская плата имеет богатый ассортимент гнезд такого форм-фактора. Два — на самой плате.

Один из слотов M.2_1 поддерживает модули с любым интерфейсом, а другой M.2_2 — только с PCI-E интерфейсом. В оба слота можно установить модули размером до 2280 включительно.

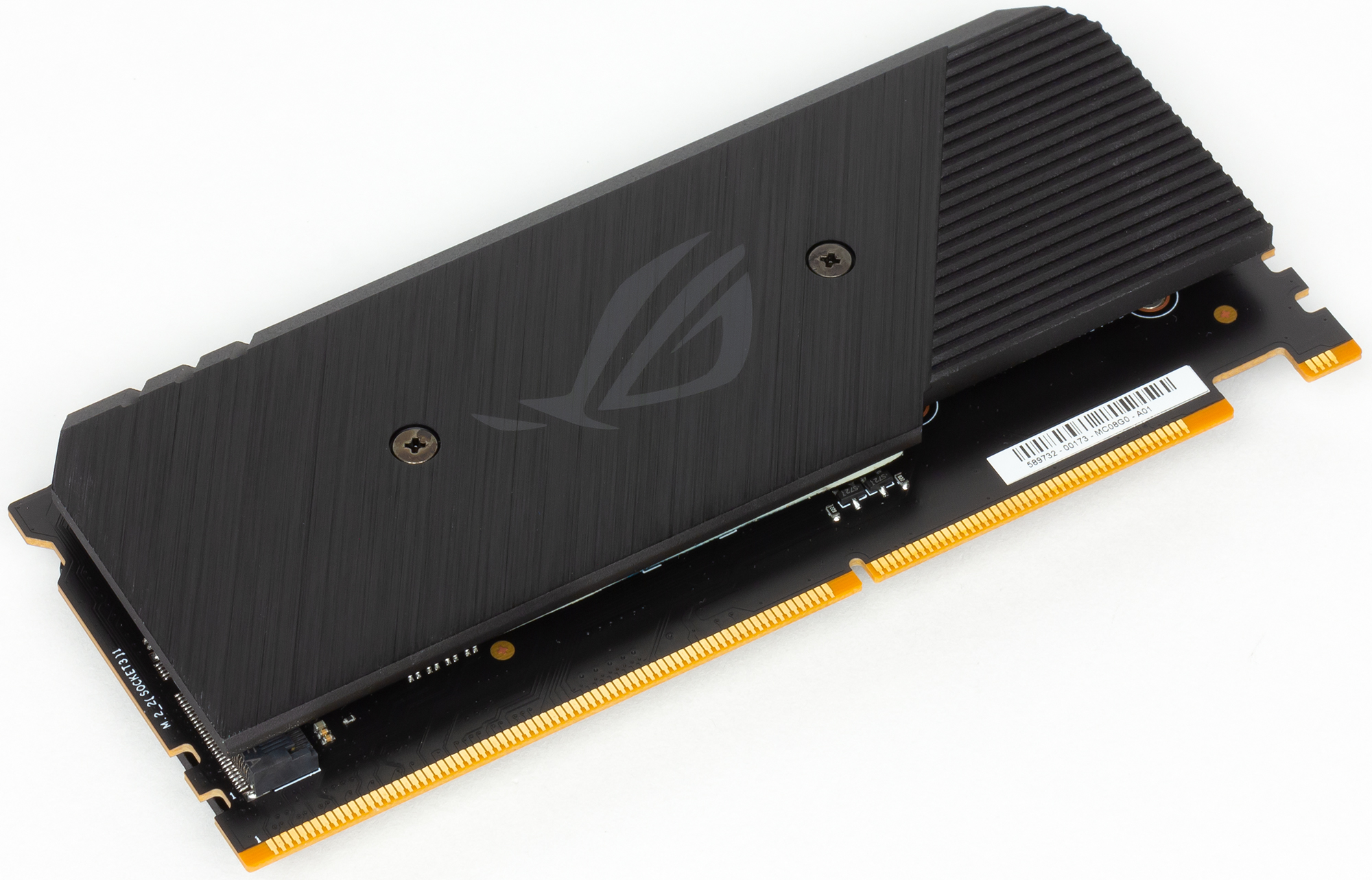

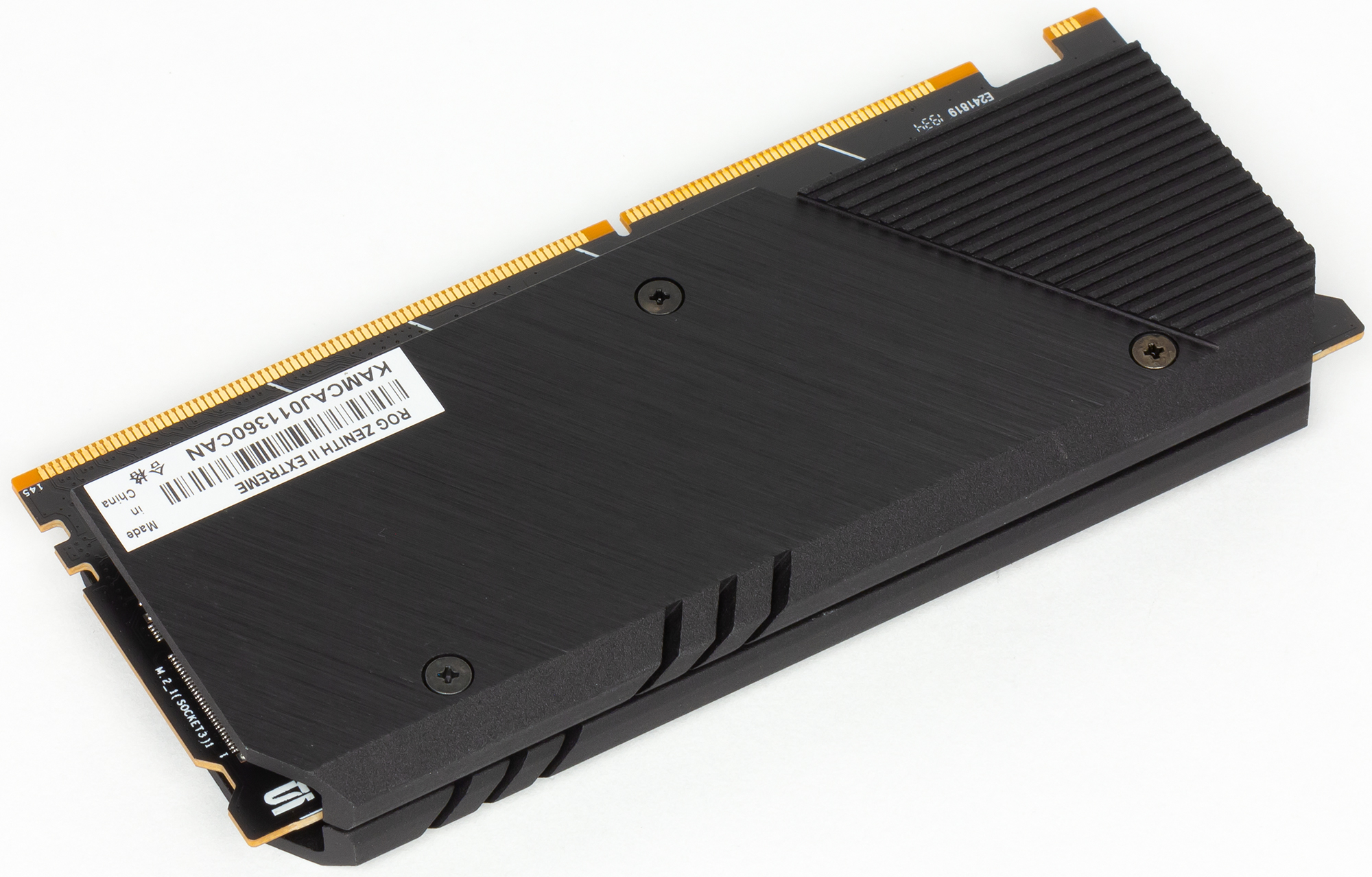

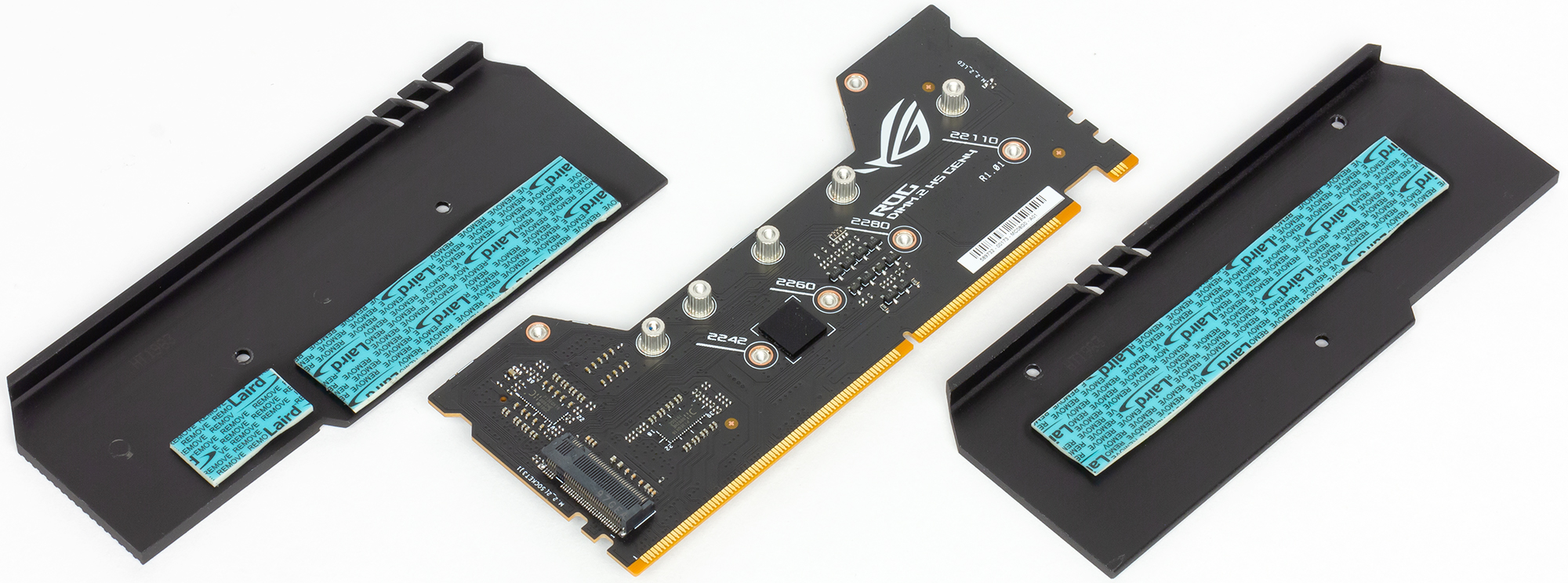

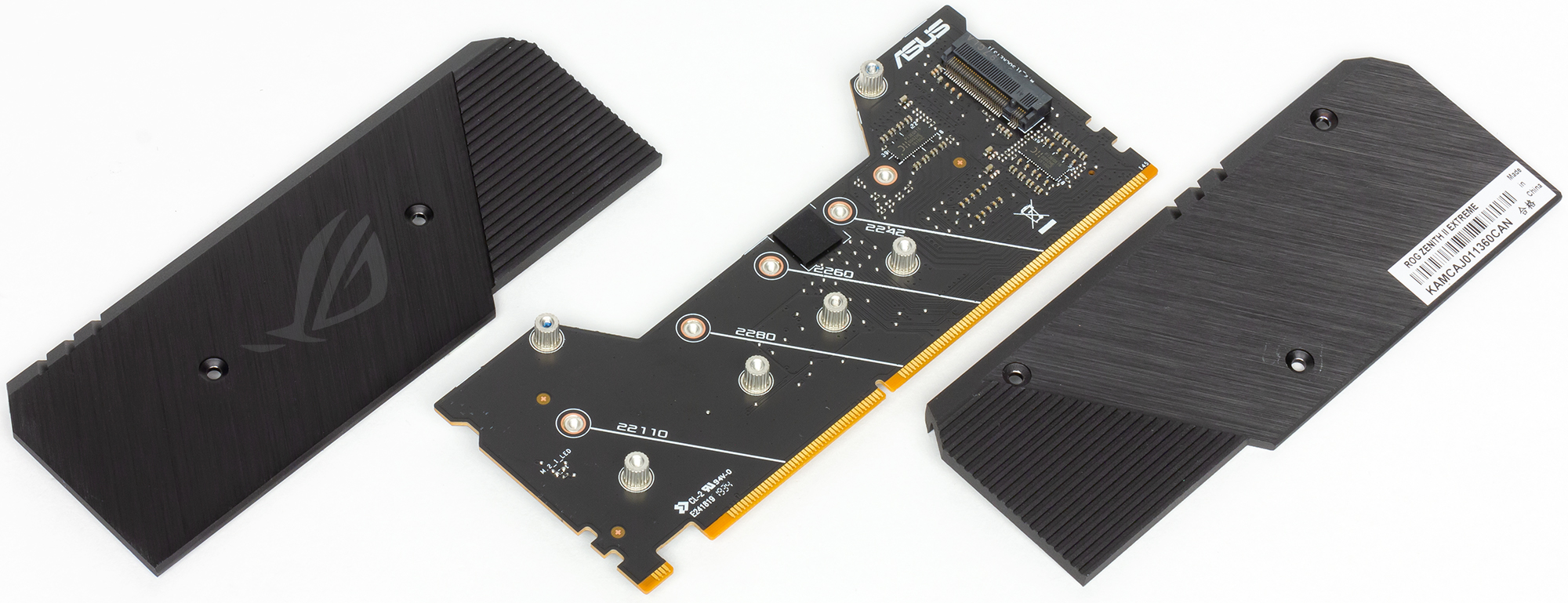

Еще два слота M.2 имеются на дочерней плате, устанавливаемой в фирменный слот DIMM.2, находящийся рядом со слотами для ОЗУ.

Самые длинные M.2-модули (22100) можно устанавливать именно на эту плату.

Эти гнезда поддерживают модули только с PCI-E интерфейсом и оснащены радиаторами охлаждения.

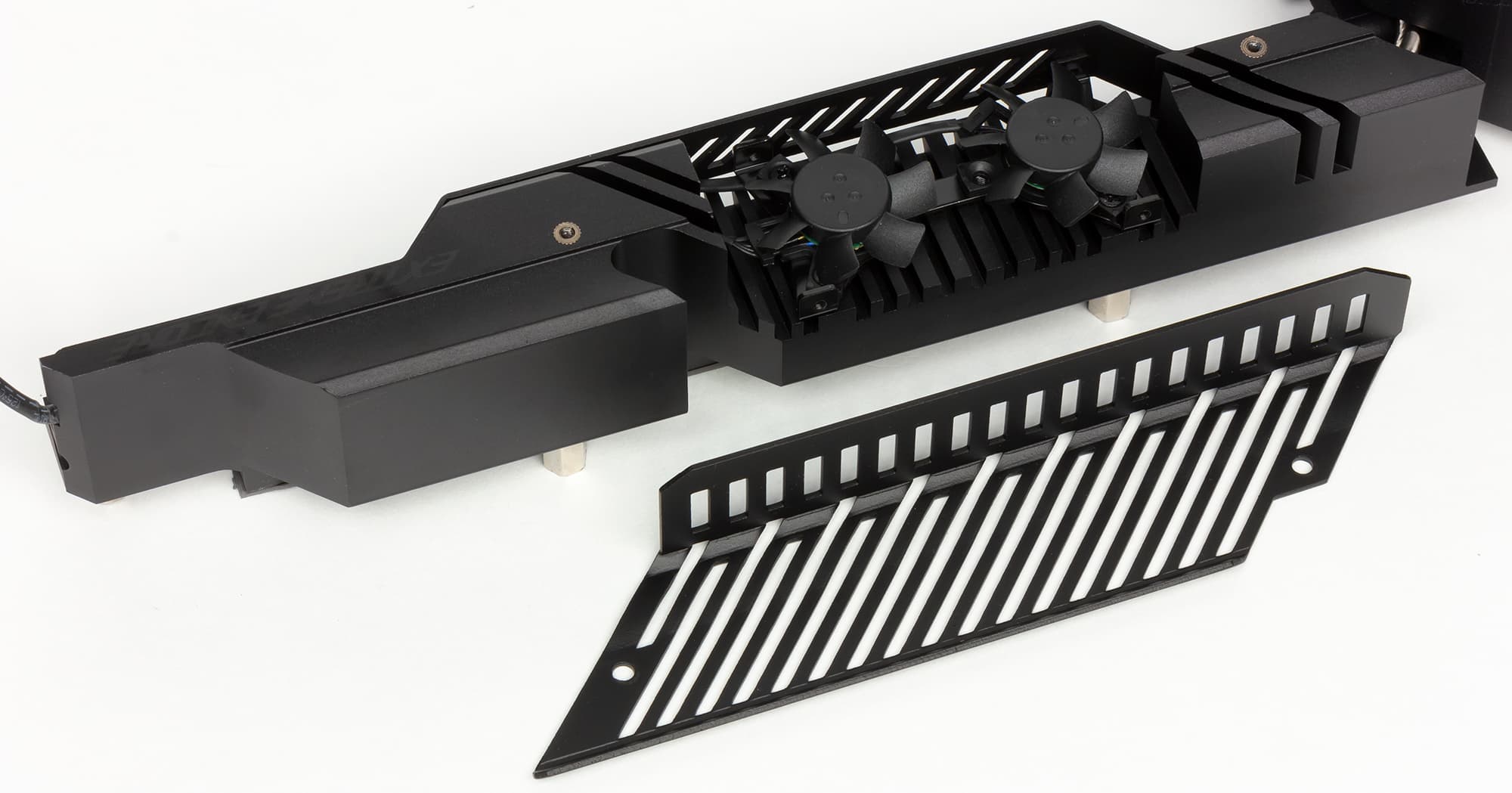

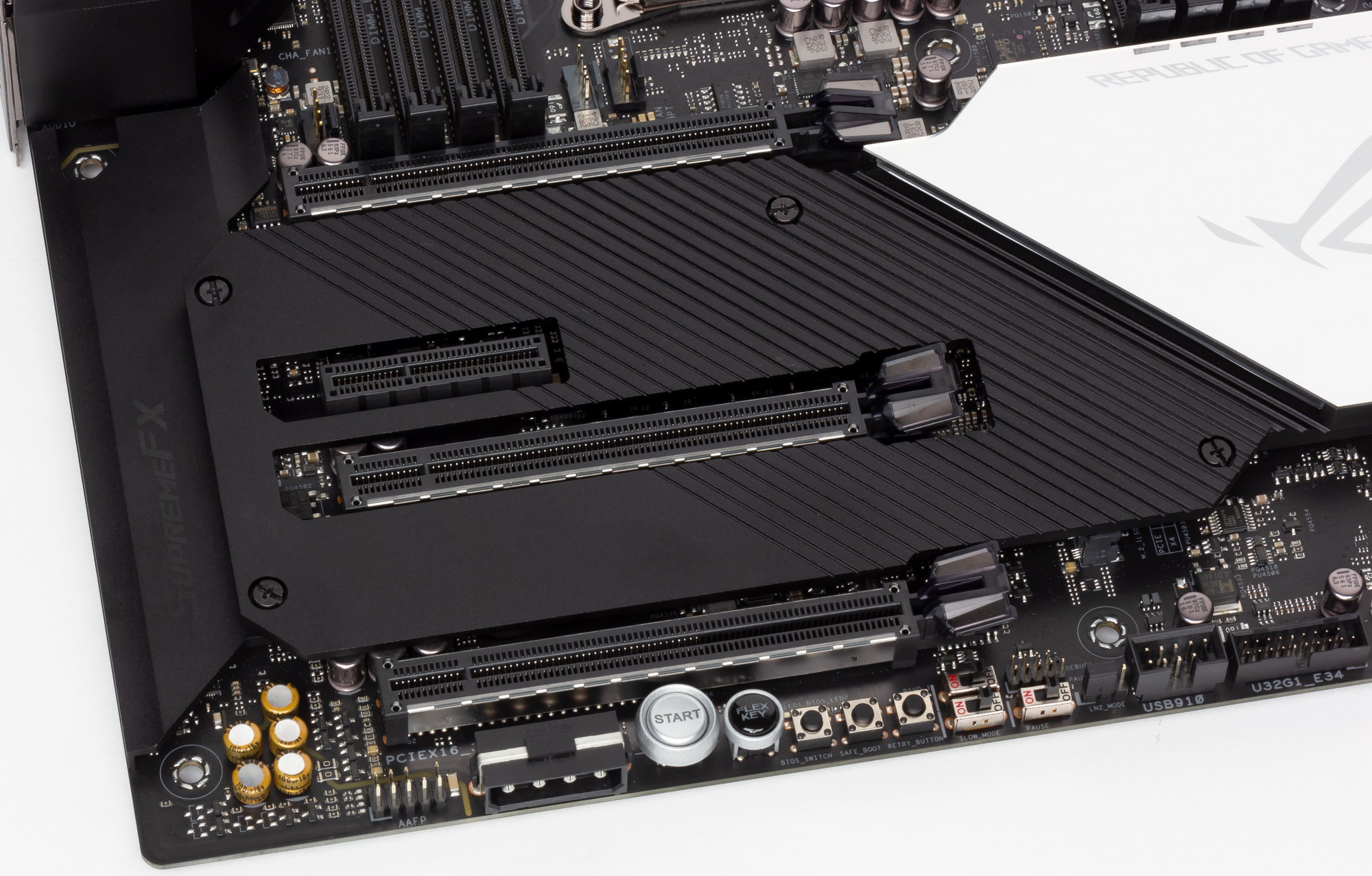

Два слота M.2_1 и M.2_2 имеют единый радиатор с термоинтерфейсами.

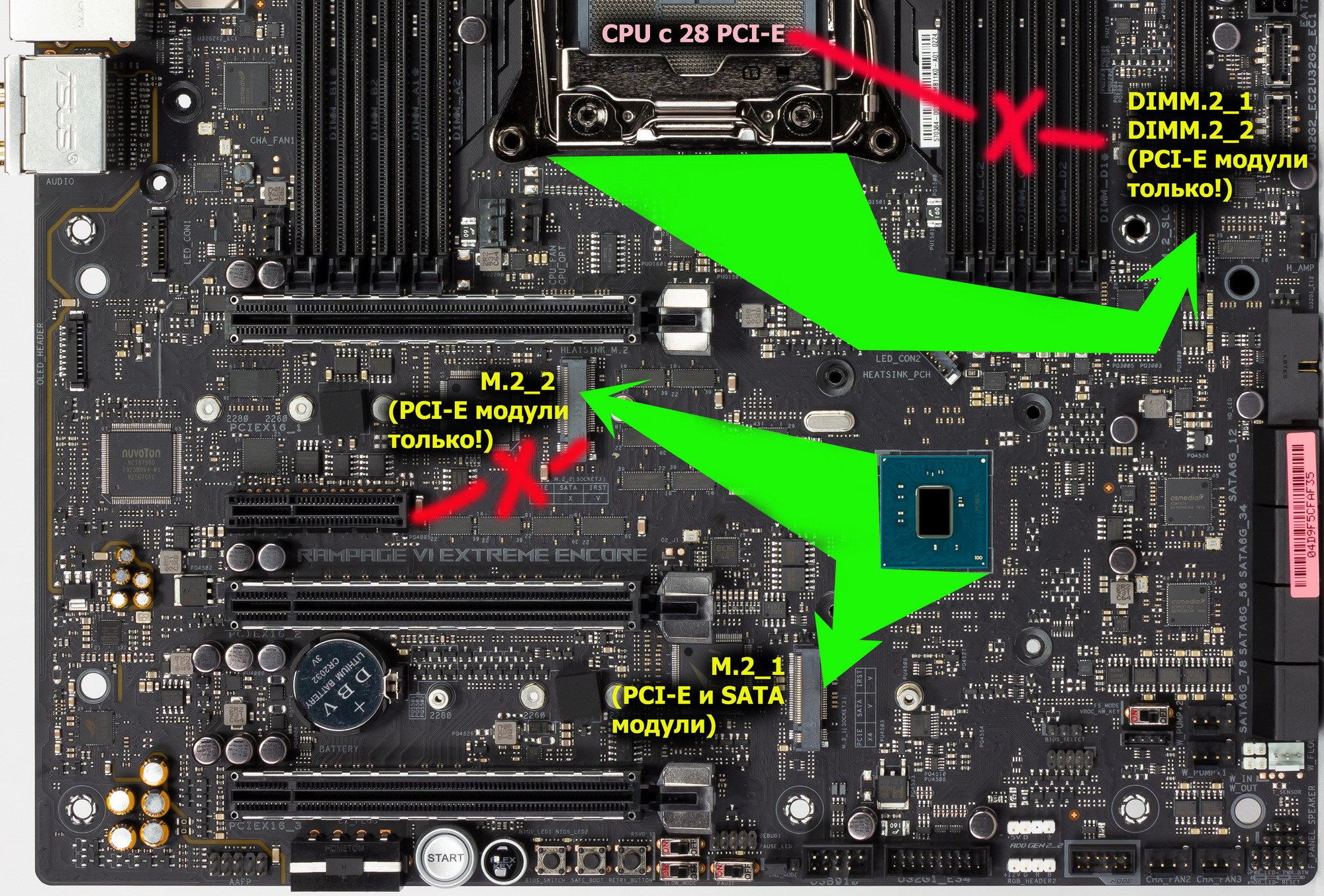

Еще раз отмечу, что из 4х слотов M.2 только два (те, что в DIMM.2) поддерживают модули с любыми существующими размерами, а модули с интерфейсом SATA можно установить только в один слот — M.2_1.

Установленные на самой плате порты M.2_1 и M.2_2 получают данные от чипсета X299 (ну знатокам понятно, что процесс обмена информацией с процессором не прямой, хотя шина CPU-X299 сейчас очень быстрая). При этом M.2_2 делит ресурсы со слотом PCI-Ex4. M.2_1 — универсальный и не зависит от другого оборудования. На обоих портах M.2 можно организовать RAID силами Х299, а также использовать для Intel Optane Memory (но только при условии использования Core i9 10xxxX).

Остальные два M.2 (что на карте расширения DIMM.2) поддерживают накопители с интерфейсом только PCI-E, но при этом можно установить накопители любых размеров. Оба слота обслуживаются процессором напрямую, именно поэтому старые Core X (i7-78xx X) с 28 линиями PCI-E не поддерживают данные слоты (просто не хватает линий). Привязка этих двух портов M.2 напрямую к процессору дает возможность создать Intel Virtual RAID on CPU (VROC) (для создания RAID 1,5,10 потребуется приобрести ключ VROC, об этом скажу в разделе ниже).

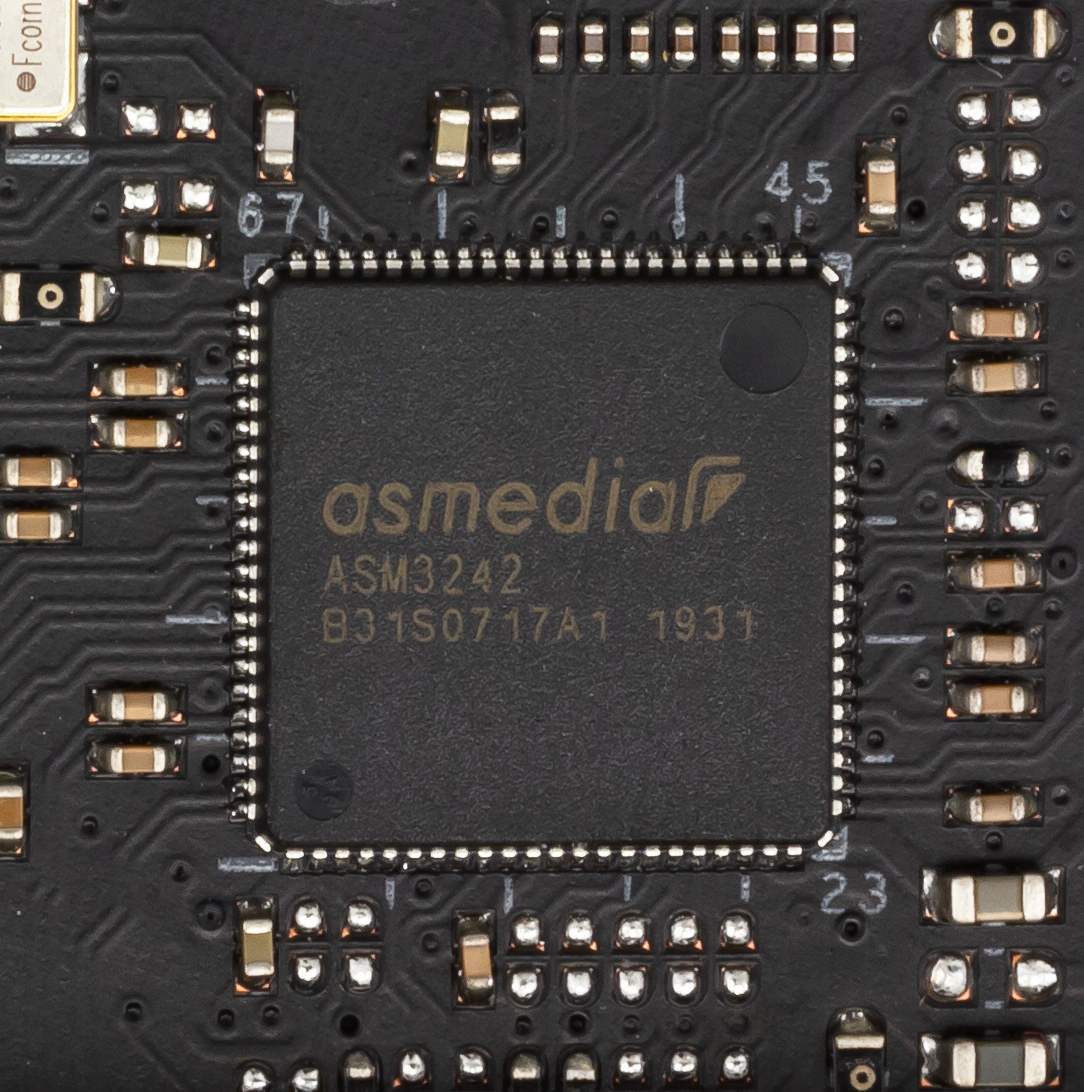

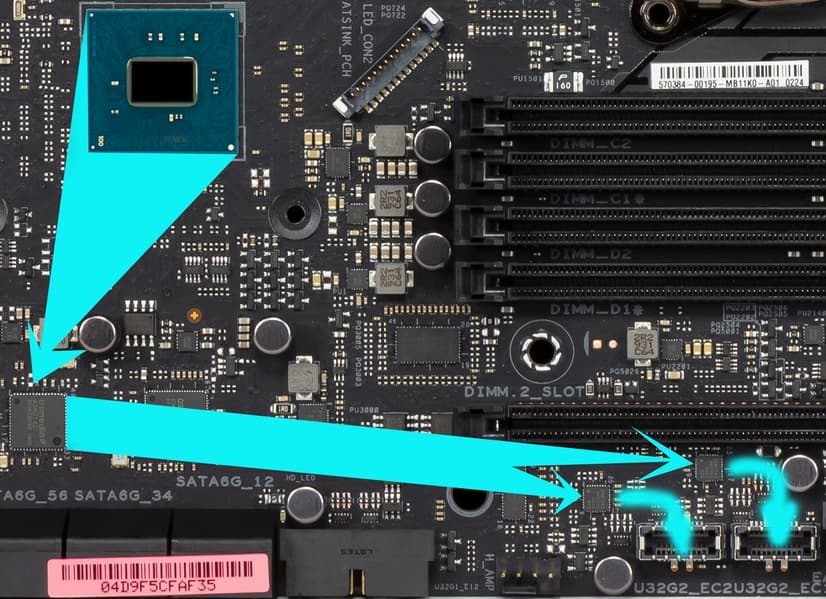

Из-за того, что суперсовременный USB-контроллер ASM3242 от ASMedia также потребляет процессорные линии PCI-E (причем аж 4 штуки!), образовался дефицит последних, и потому, как я выше уже писал, в зависимости от использования слотов PCI-Ex16 видеокартами, а также в зависимости от поколения процессоров (48 или 44 линии) порт DIMM.2_2 может не работать с ними.

Расскажем и о других «прибамбасах» на плате.

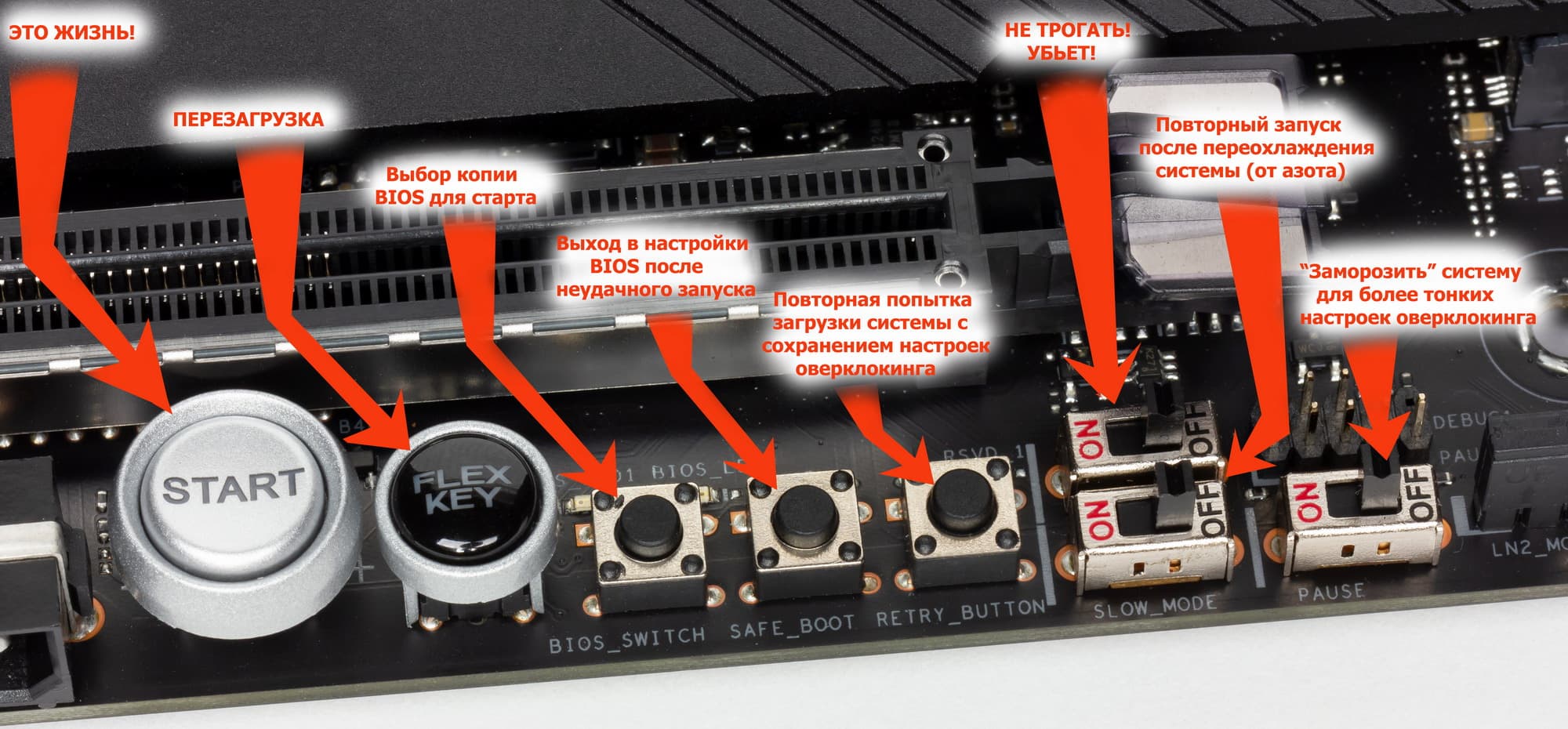

Почти все они расположены внизу справа. Разумеется, есть кнопки питания и перезагрузки. В принципе, функции Reset отданы кнопке с названием FlexKey, так как ей можно давать иные функции (через настройки в BIOS).

Как обычно в стиле Asus ROG, имеется набор технологий, помогающих оверклокерам. Прежде всего, кнопка возврата в настройки BIOS в случае неудачного старта ПК из-за нереализуемых настроек разгона — при этом все они останутся (не будут сброшены). Затем кнопка повторной попытки запуска системы при тех же настройках.

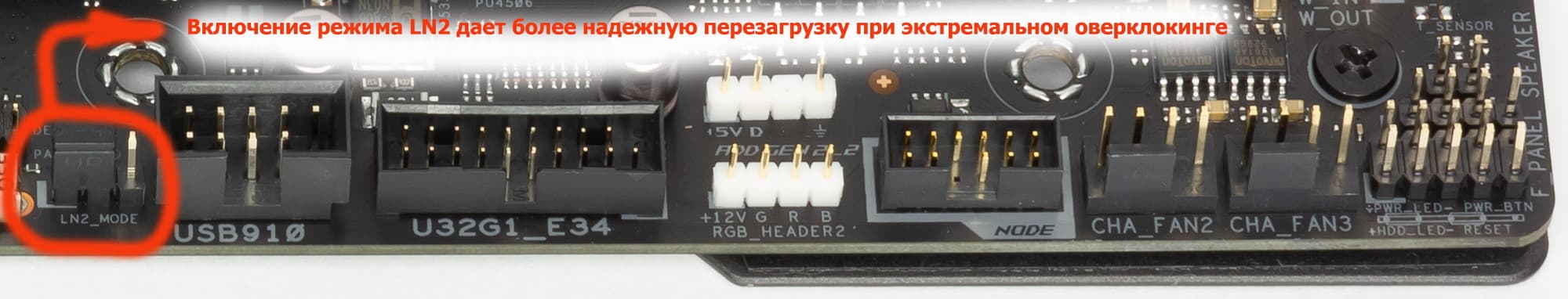

При этом лучше включить особый режим LN2 для повторного запуска (происходит автоматическая настройка системы питания на максимально гибкий режим работы). Для того, чтобы материнская плата успешно работала и запускалась при особо экстремальном разгоне с использованием отрицательных температур, имеется переключатель Slow Mode. Имеется и переключатель для запуска всех вентиляторов и помп на максимальные обороты.

Для подключения кастомных жидкостных систем охлаждения, поддерживающих матплаты от Asus, есть проприетарные гнезда. Их видно на снимке выше, они белого цвета.

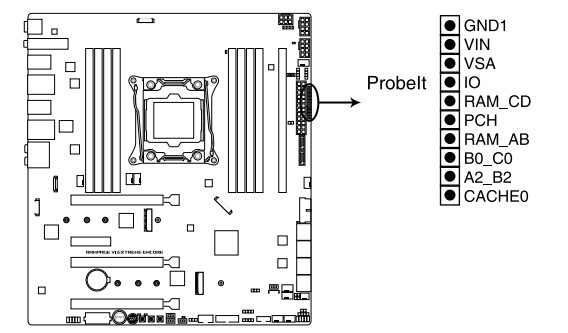

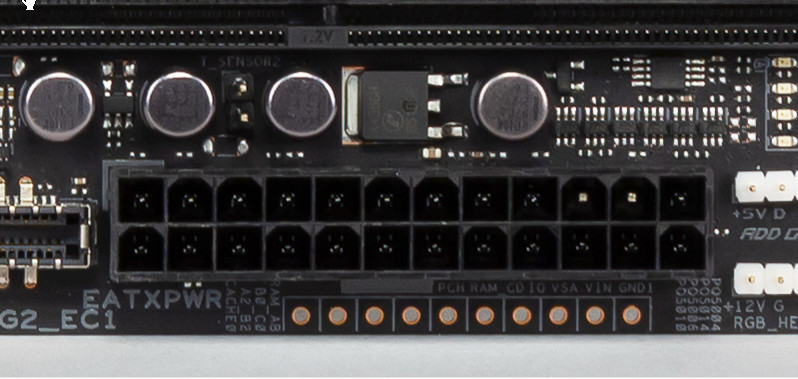

Для оверклокеров имеются и точки измерения вольтажей различных подсистем питания материнской платы.

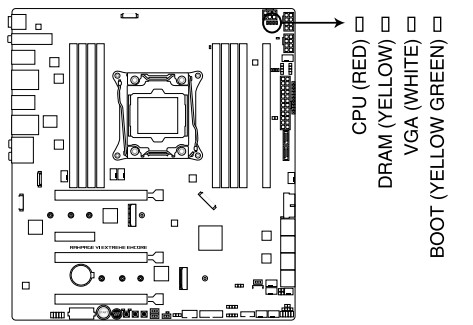

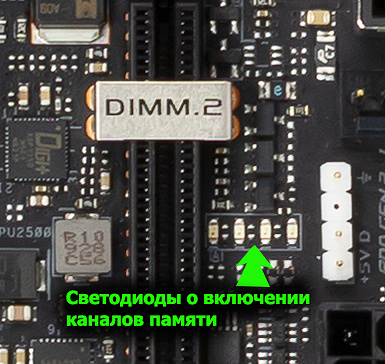

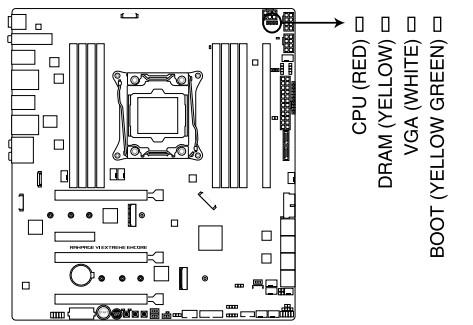

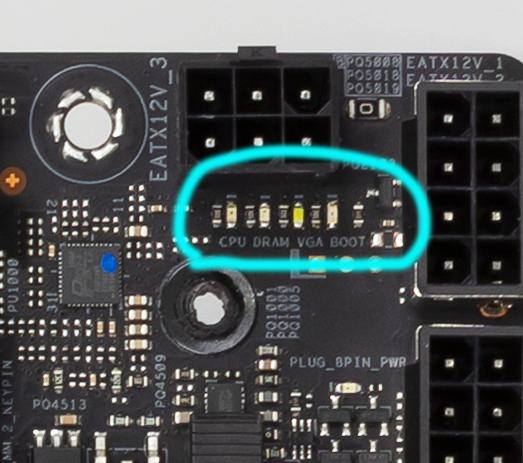

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. Более того, по самой плате разбросаны и другие индикаторы: работы накопителей, актуальность одной из двух версии BIOS. А также есть и светодиоды, показывающие работу каналов памяти.

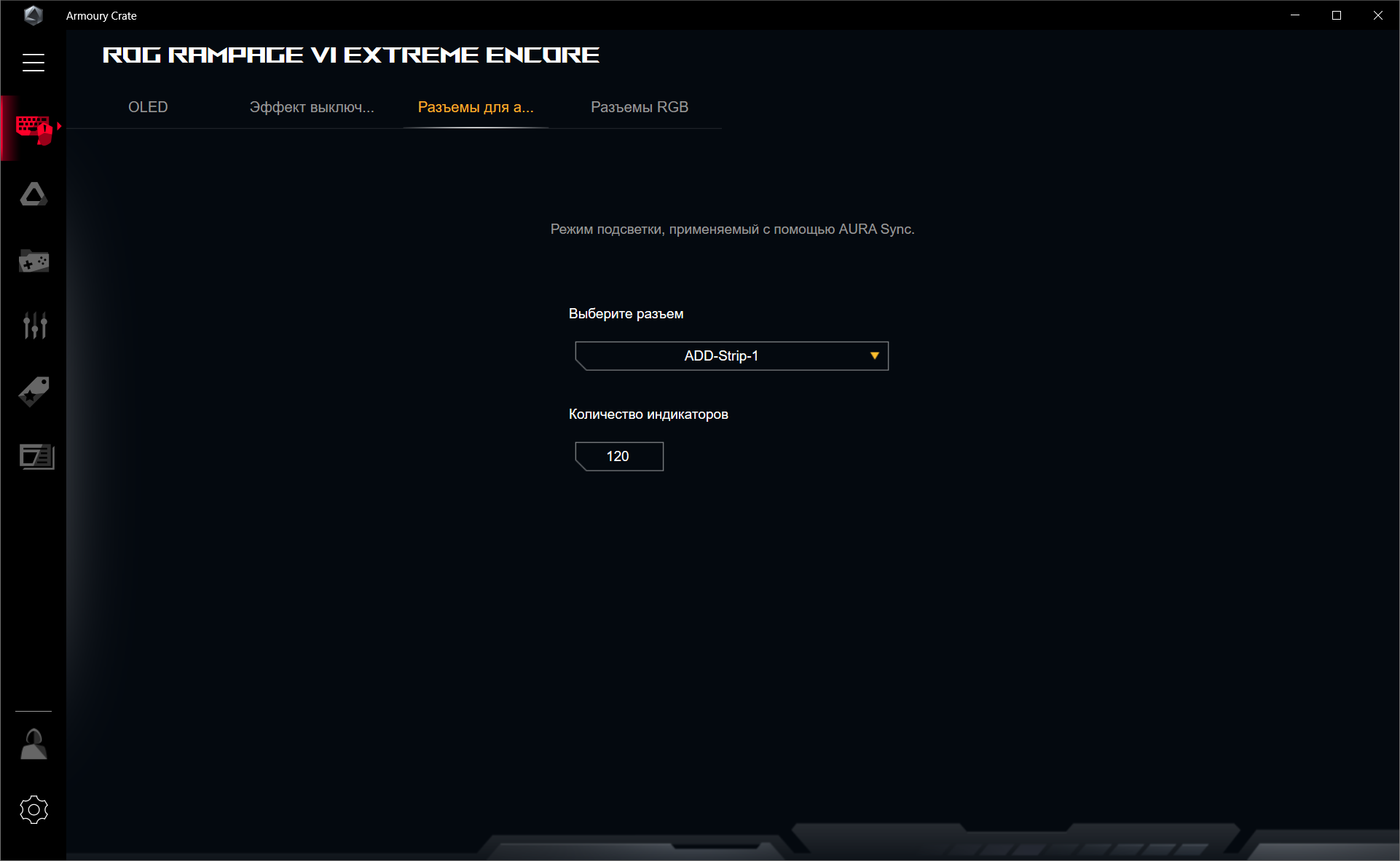

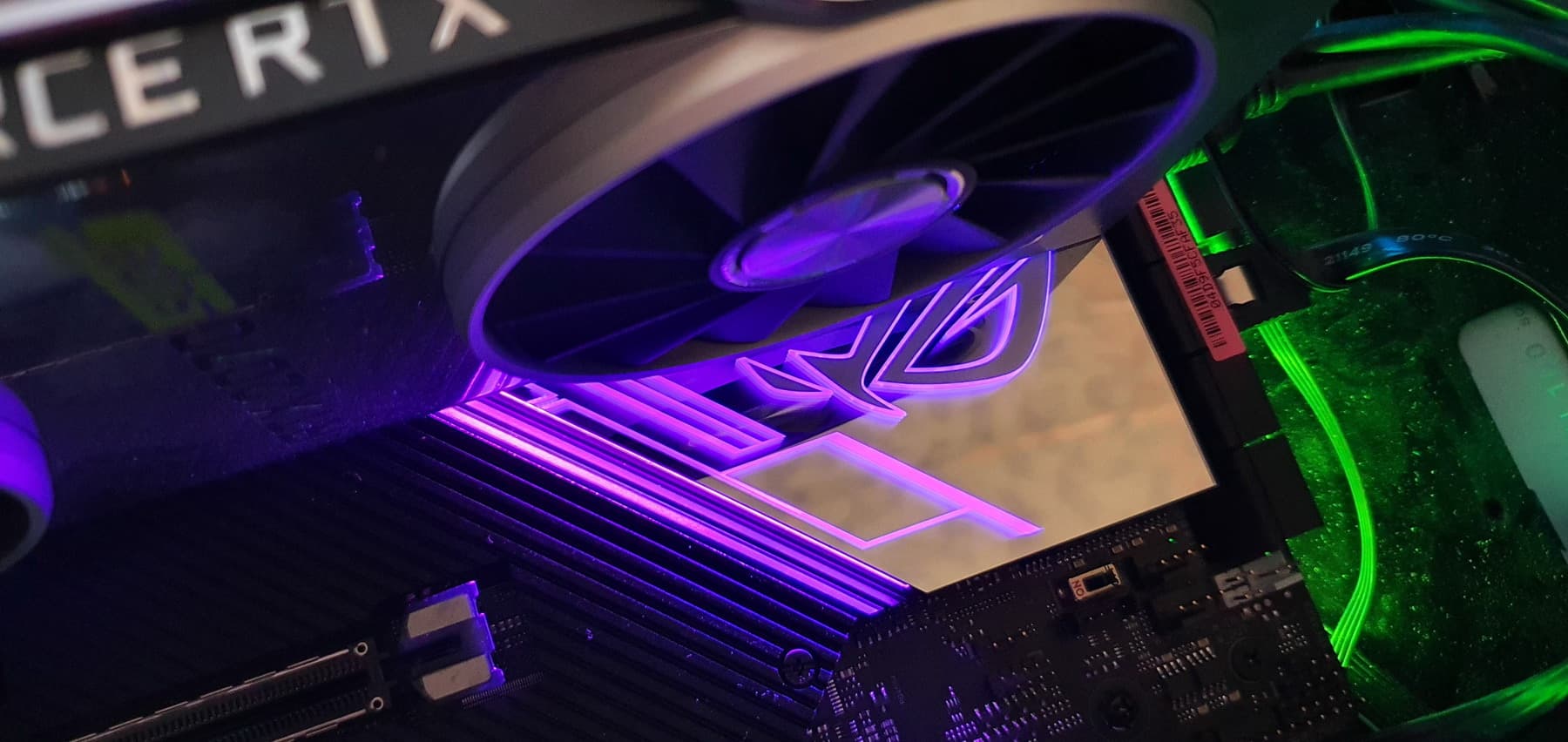

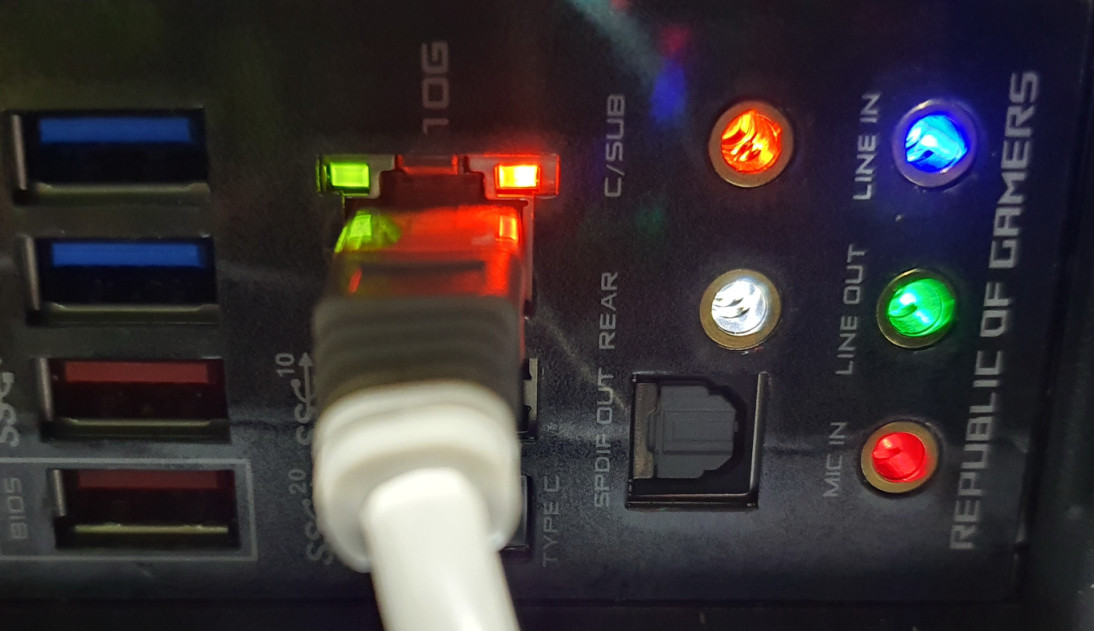

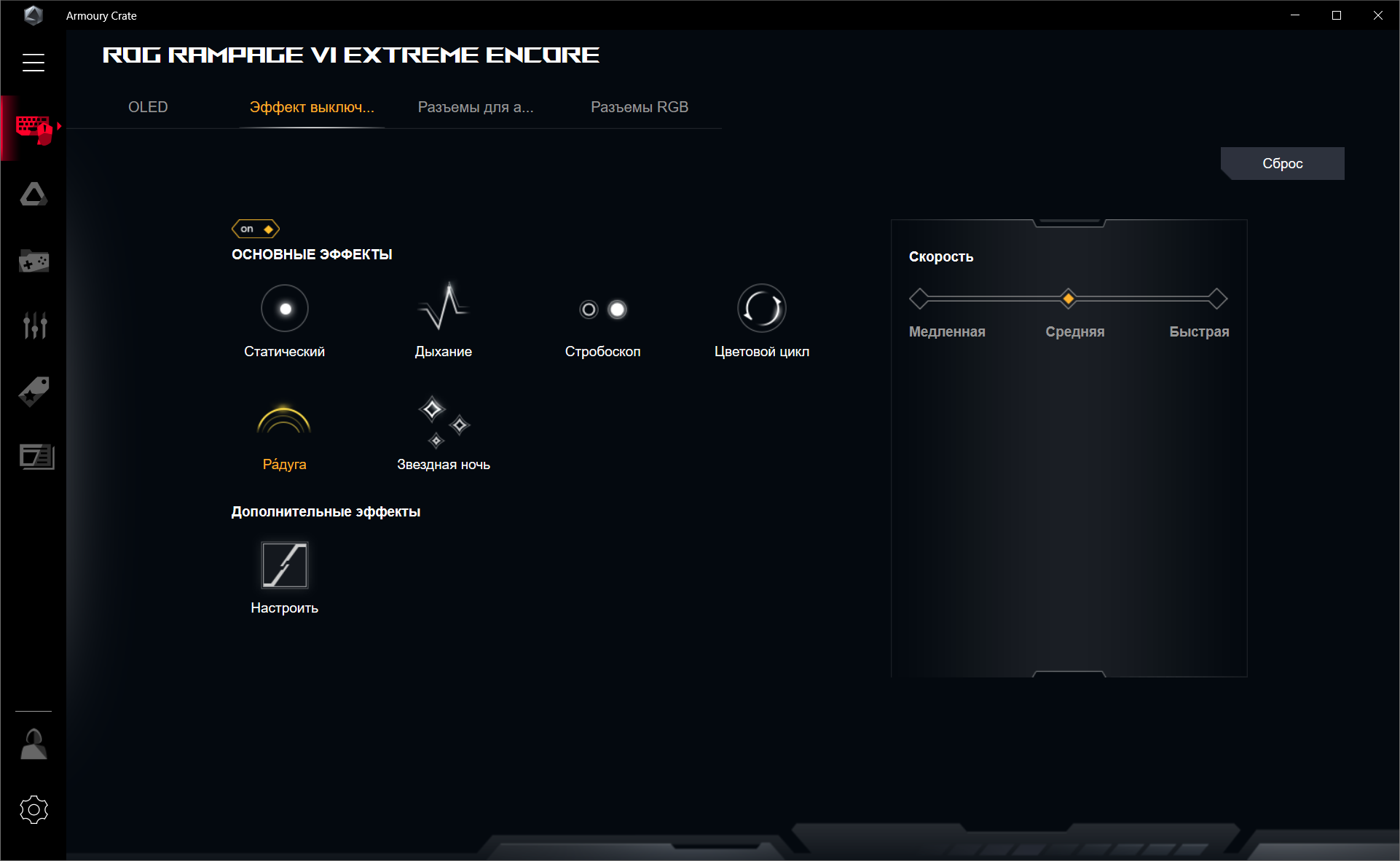

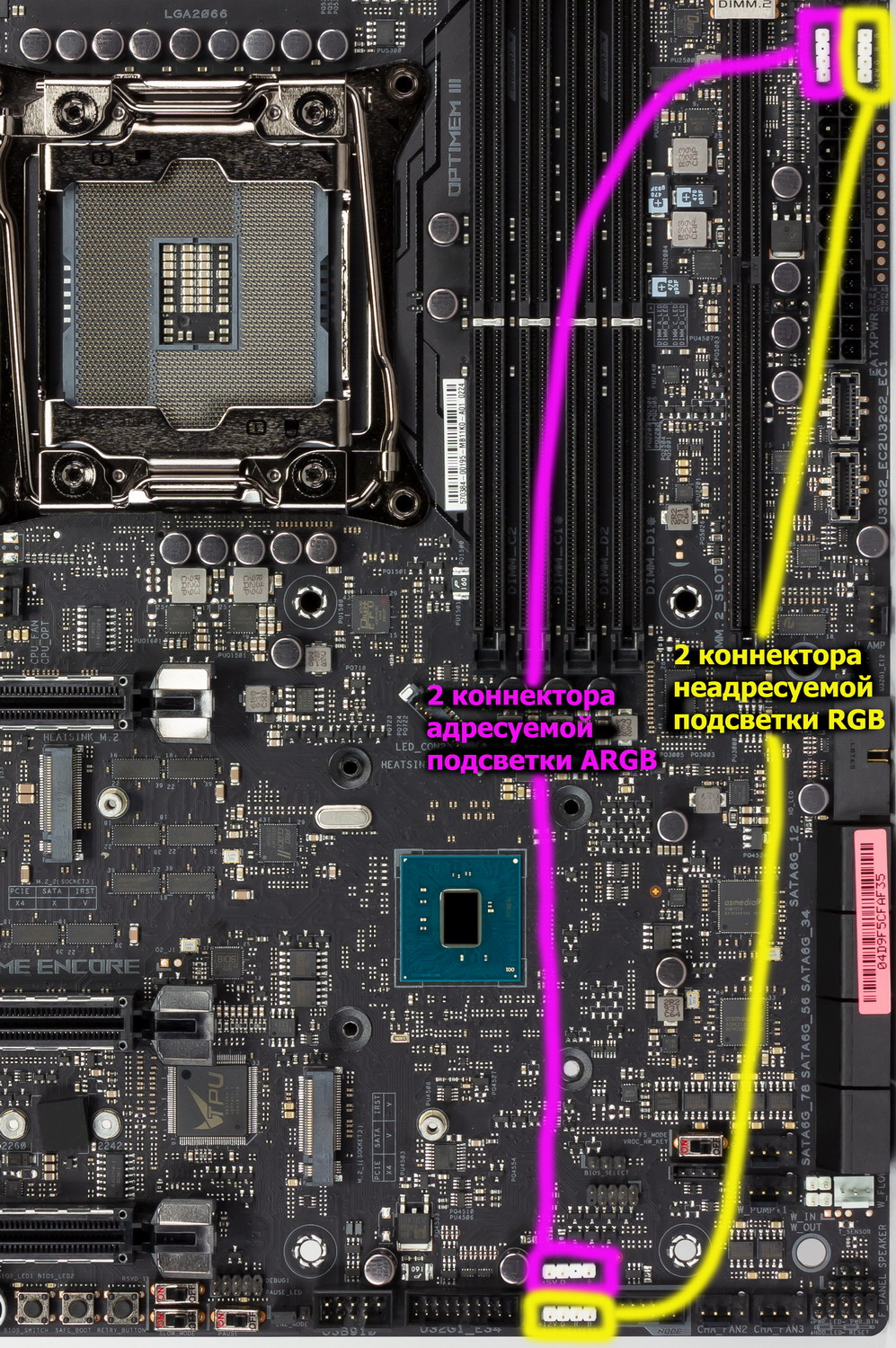

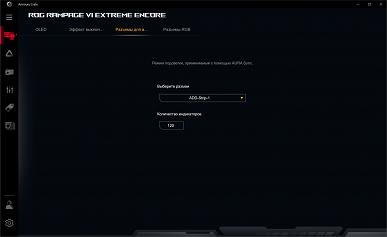

Продолжая разговор о световых индикаторах, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется четыре разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары: одна (RGB+ARGB) пара расположена вверху справа, вторая — у нижней кромки платы.

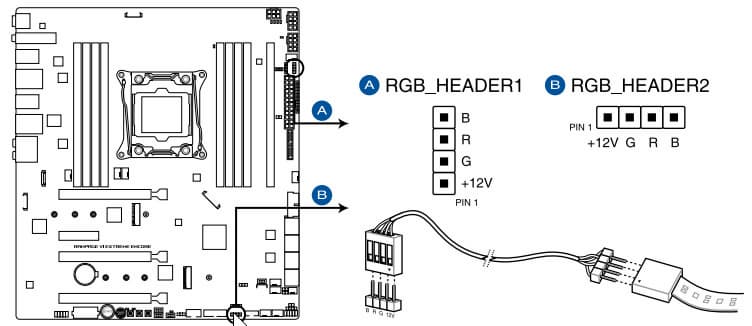

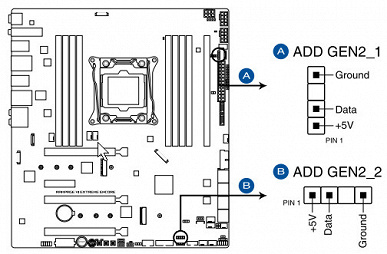

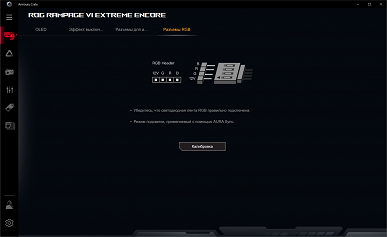

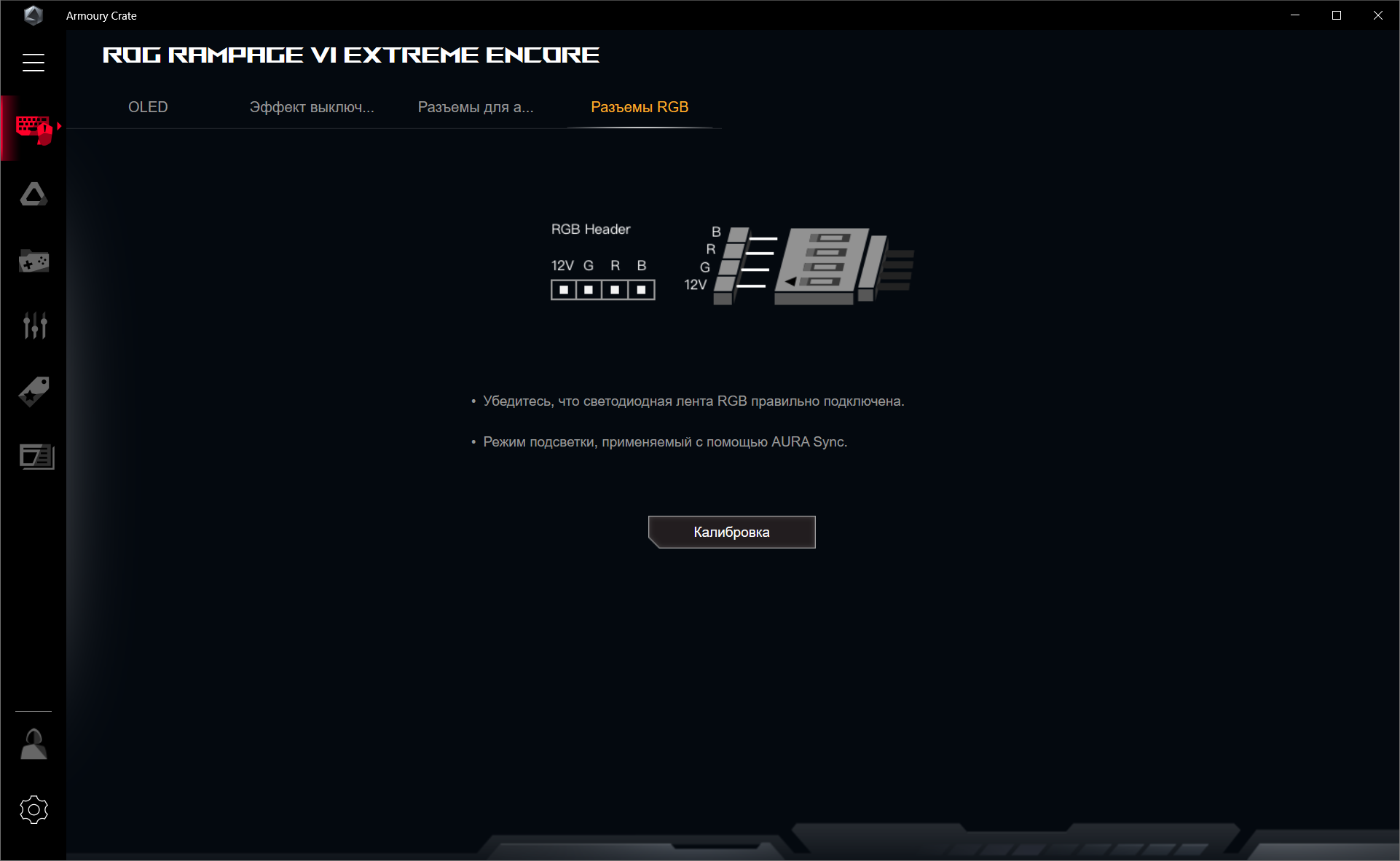

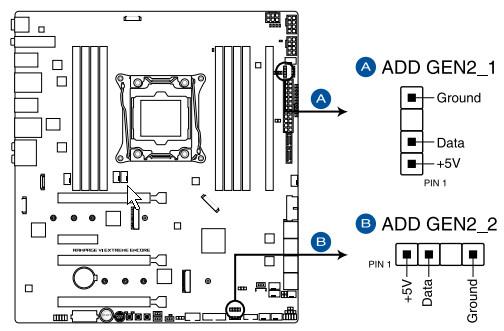

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

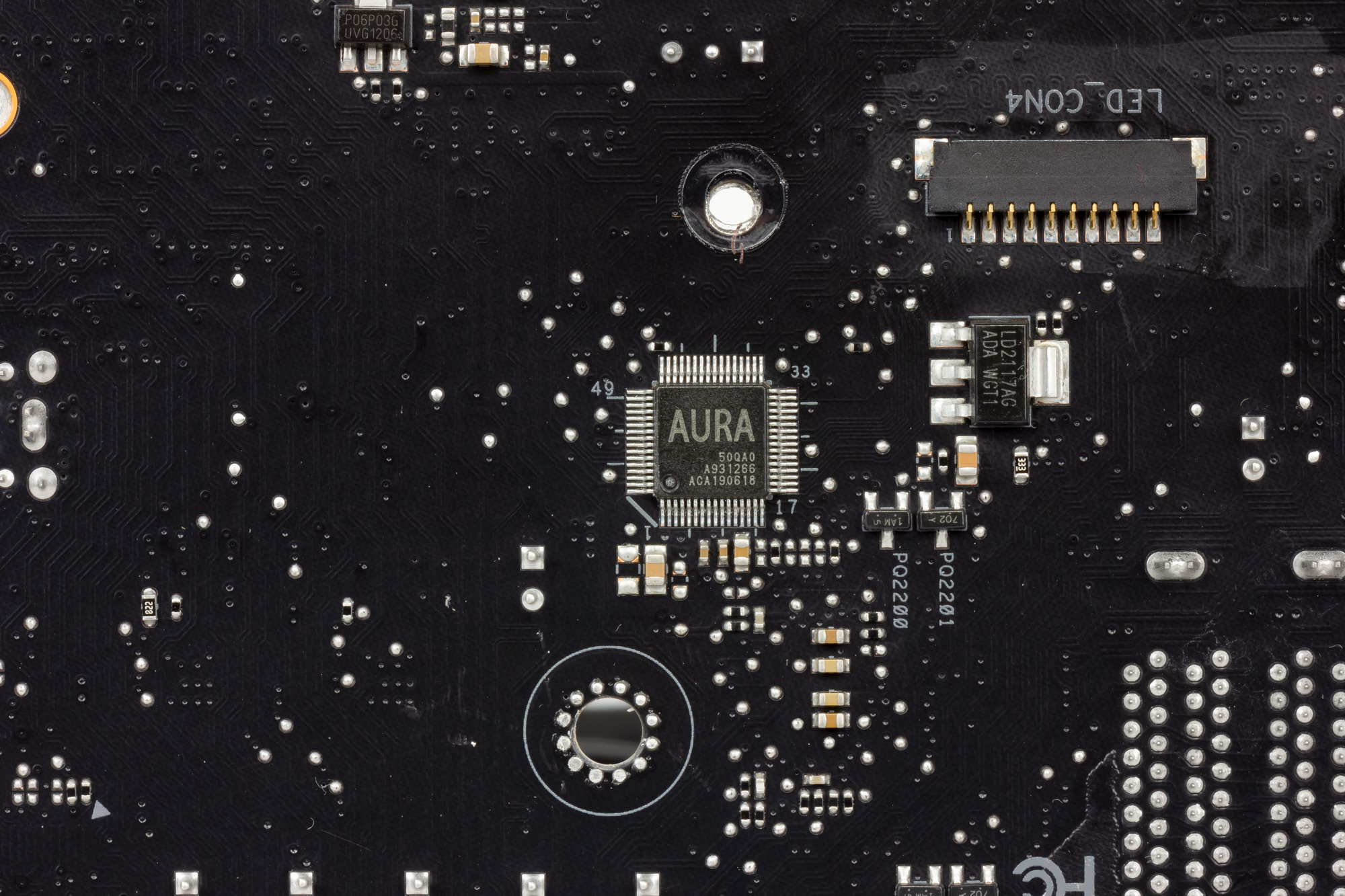

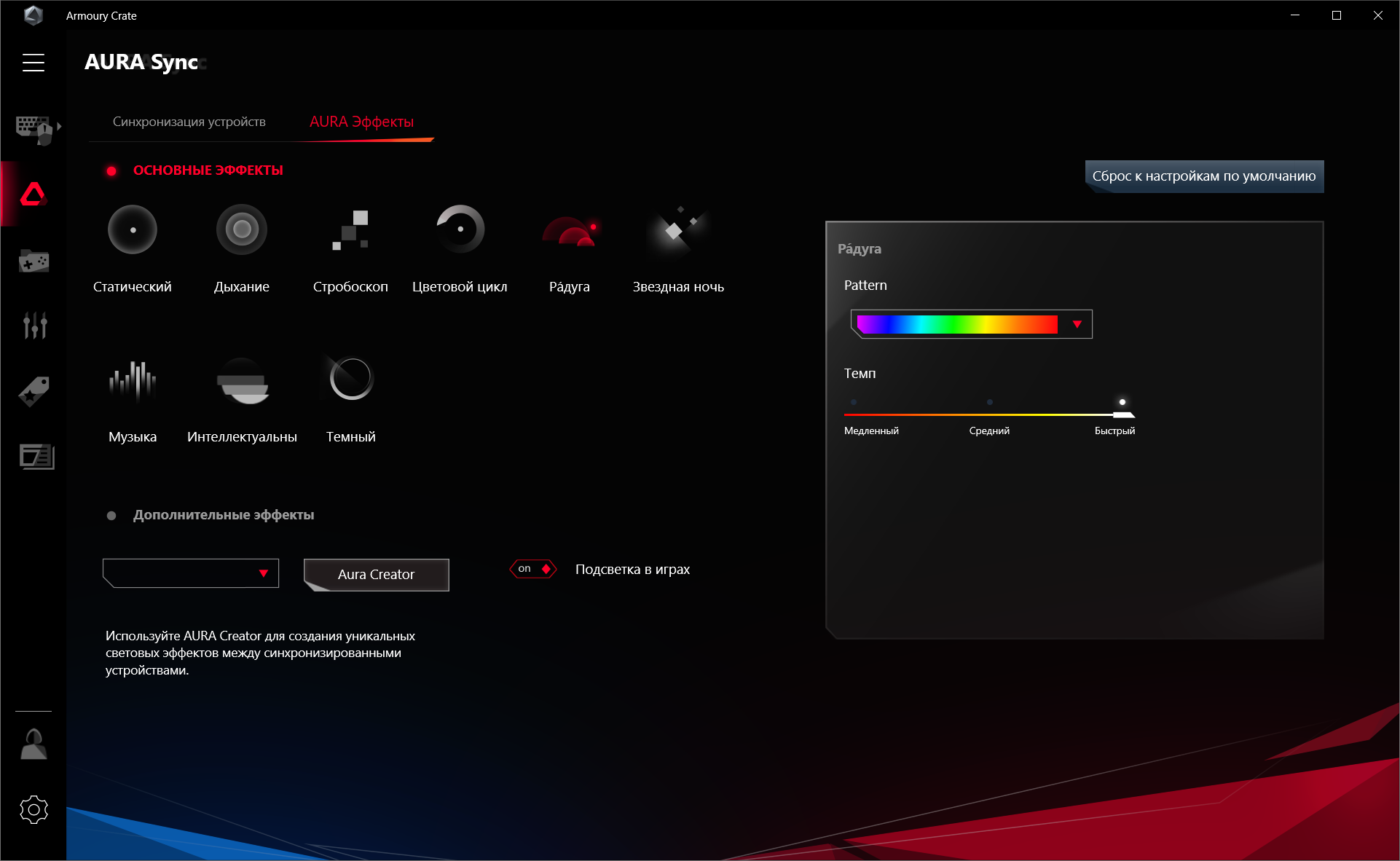

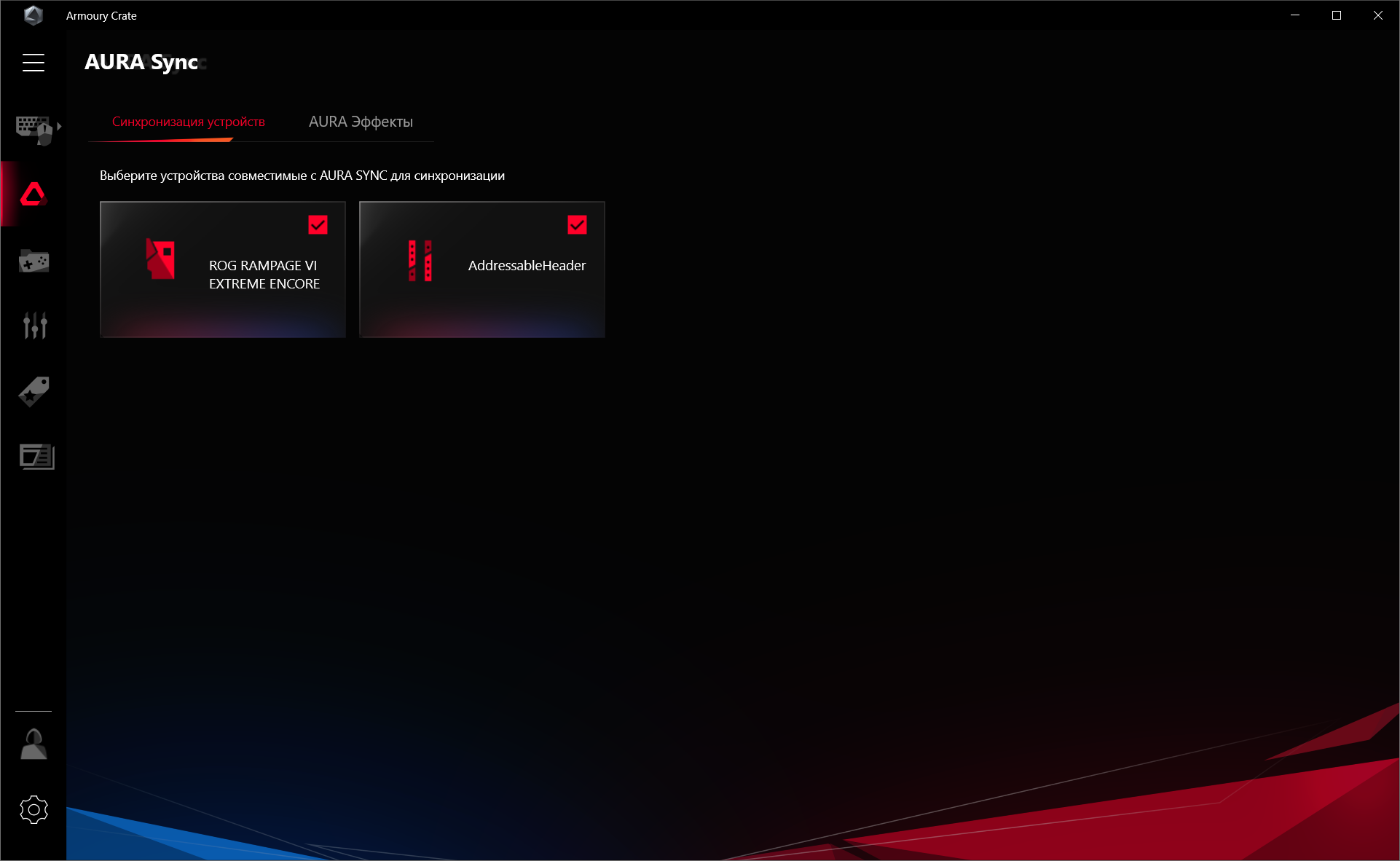

Контроль по синхронизации работы подсветки RGB возложен на чип Aura 50QА0 (неизвестно, как оригинально назывался чип и кто его производитель). Он расположился на оборотной стороне платы.

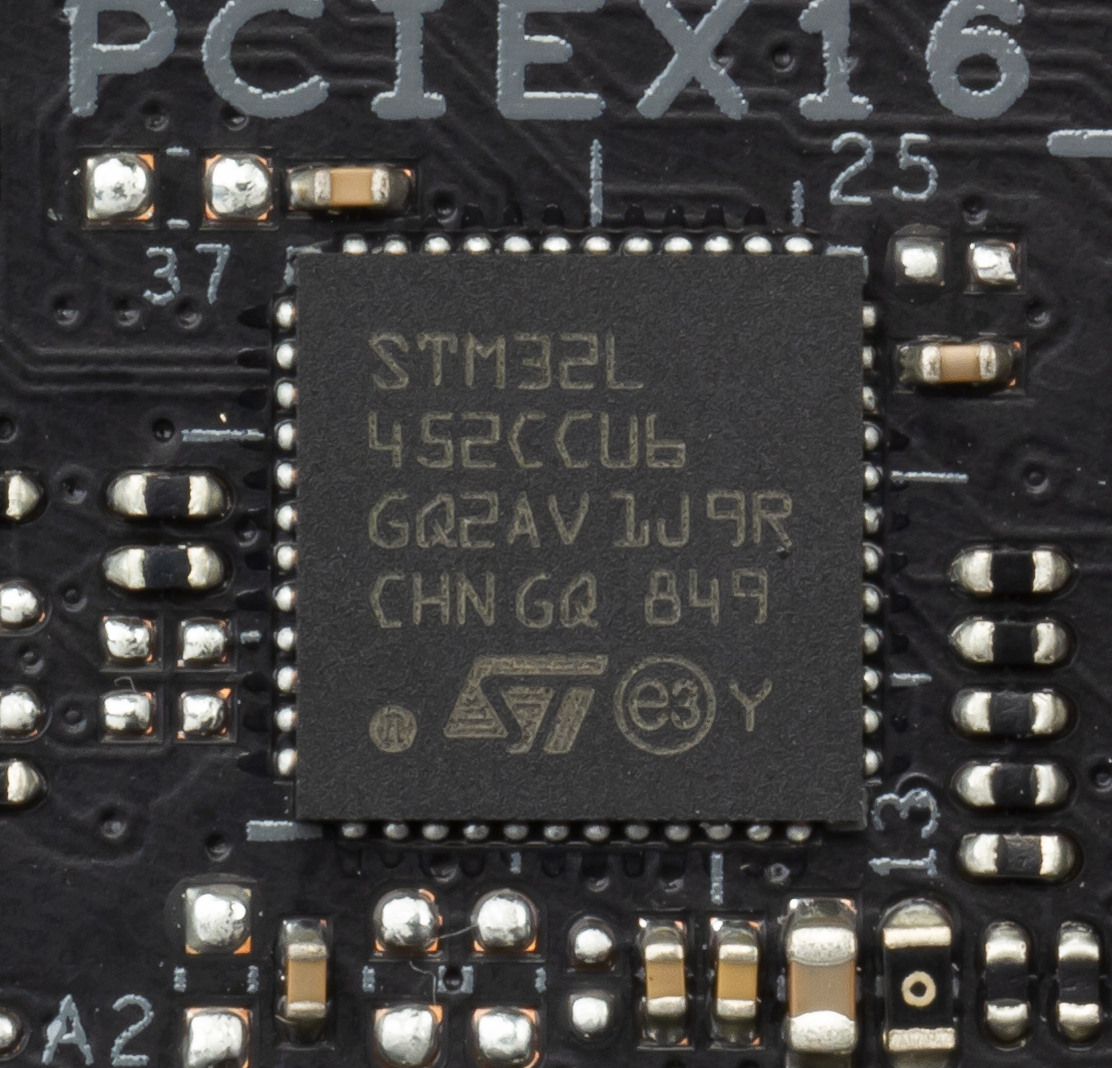

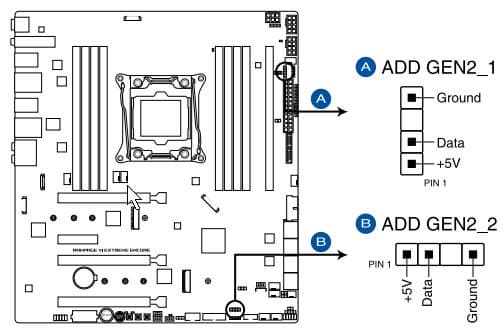

А более хитрая подсветка ARGB имеет свой контроллер (целый ARM-процессор!) STM32L от ST Microelectronics.

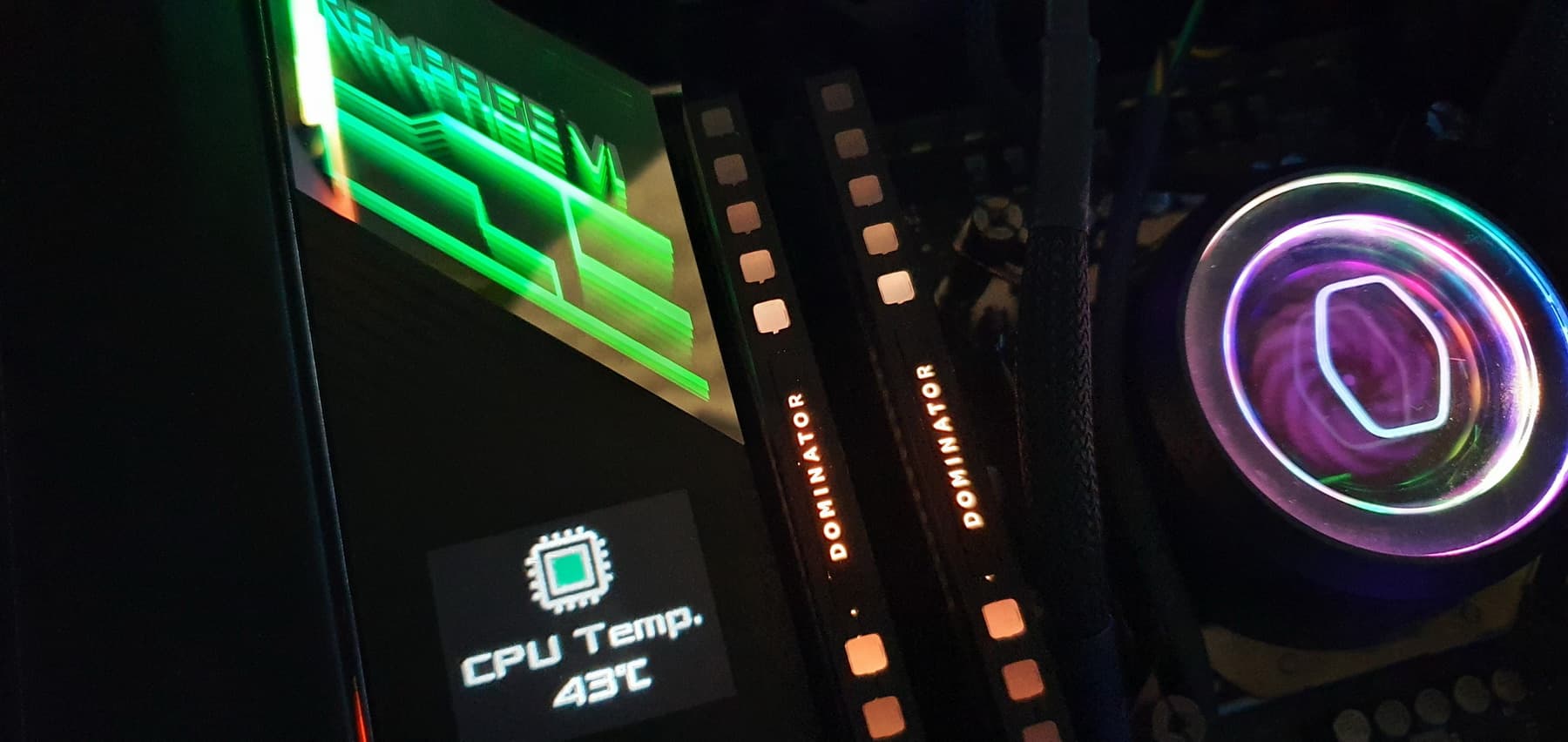

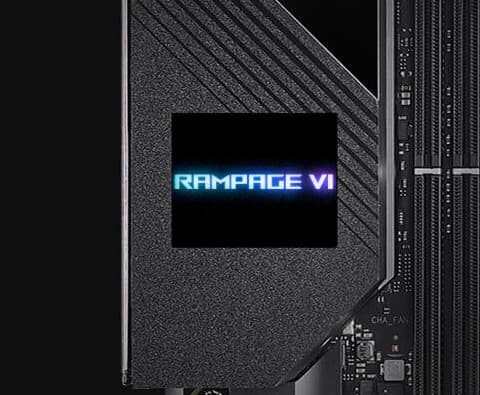

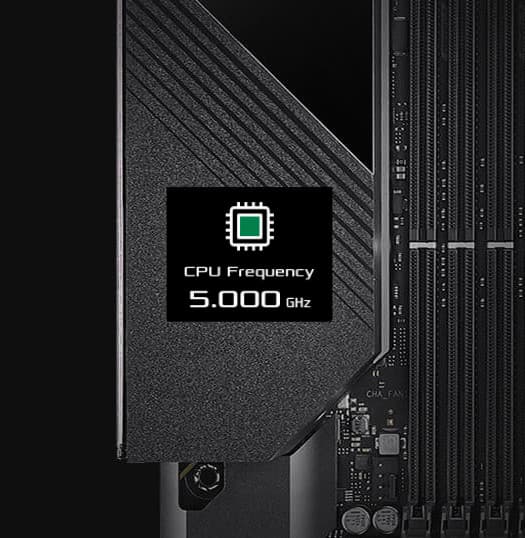

Заканчивая с визуальными украшательствами в данном разделе (мы еще вернемся к ним), следует особо отметить наличие OLED экранчика на кожухе, покрывающем заднюю панель с разъемами.

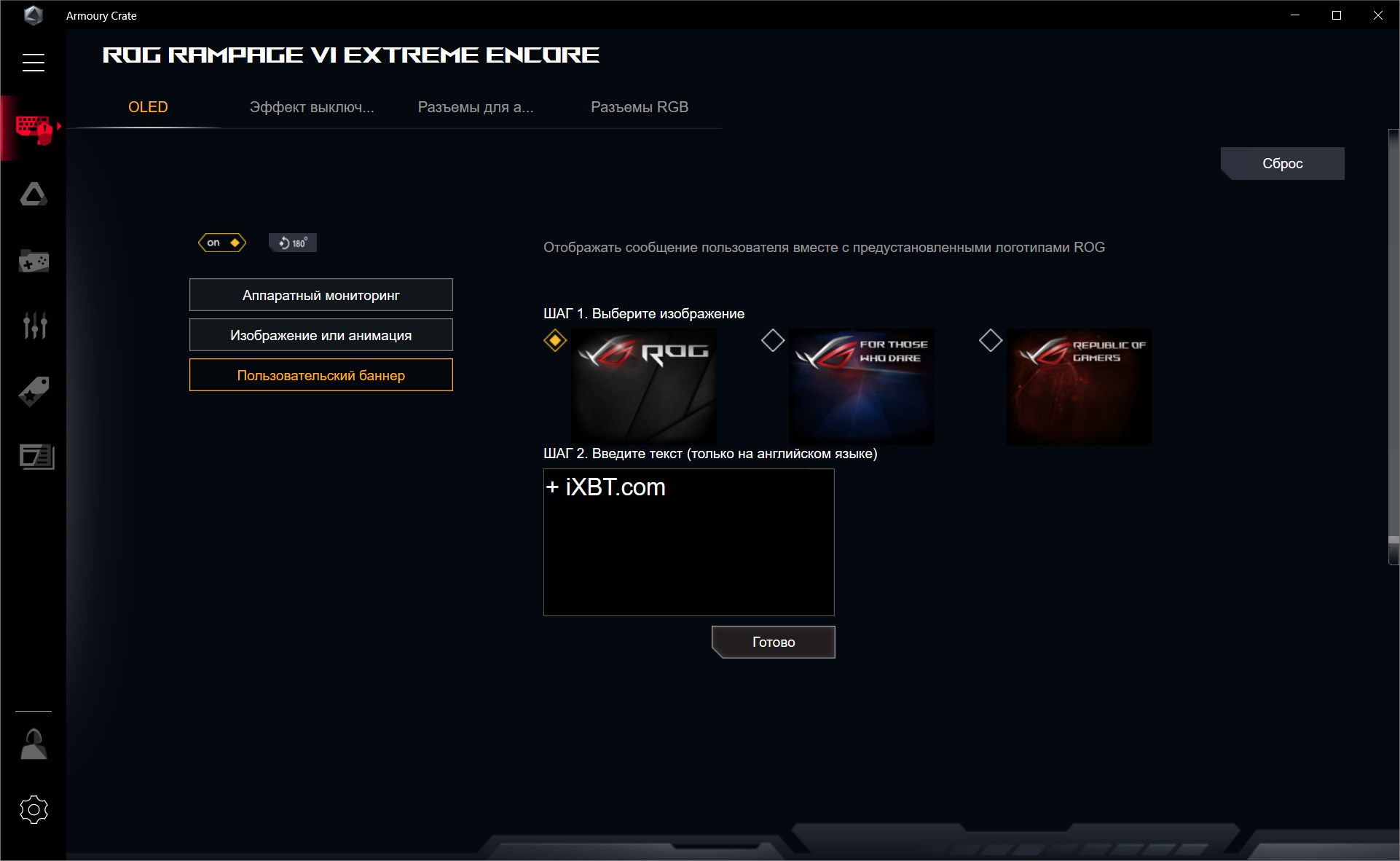

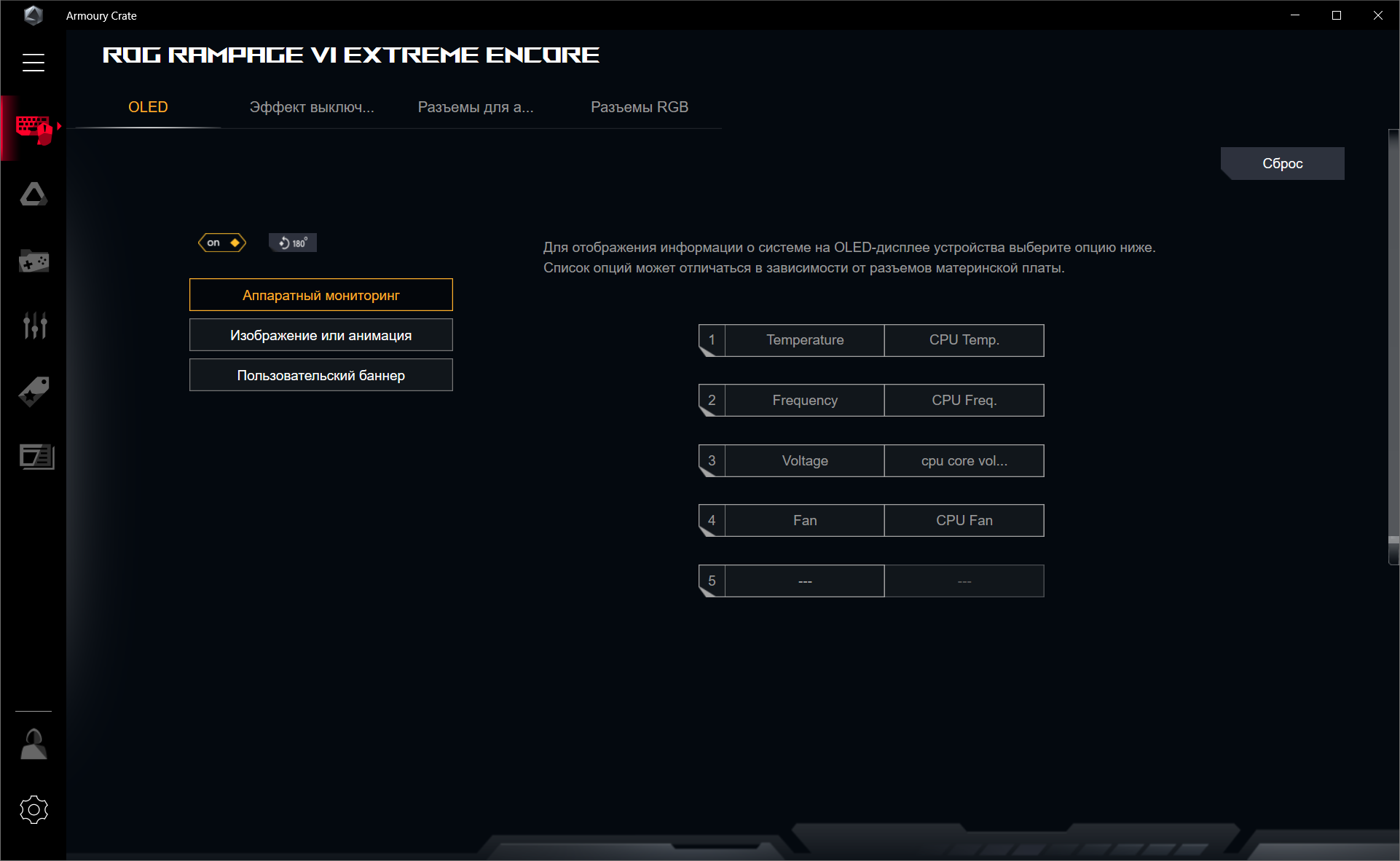

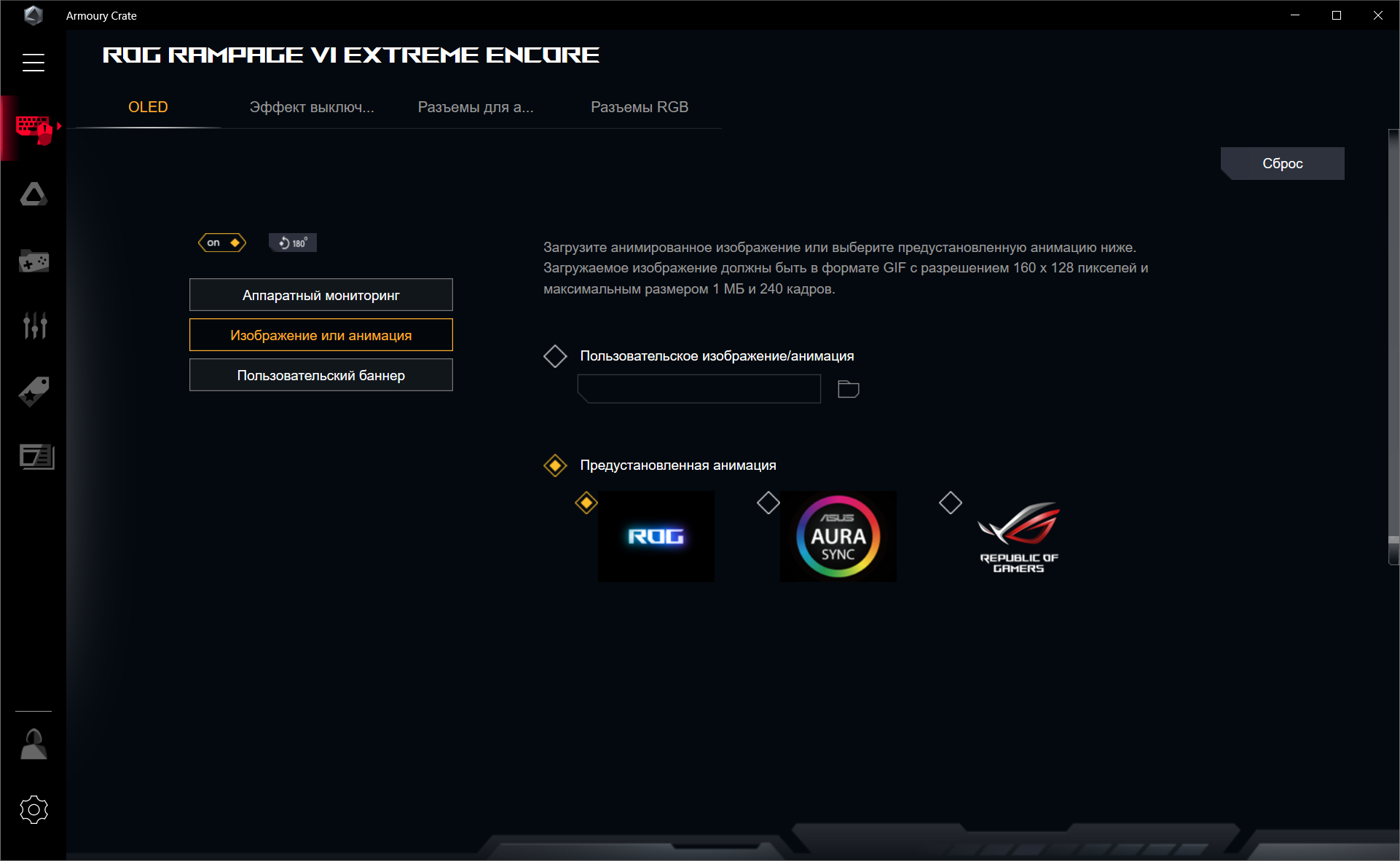

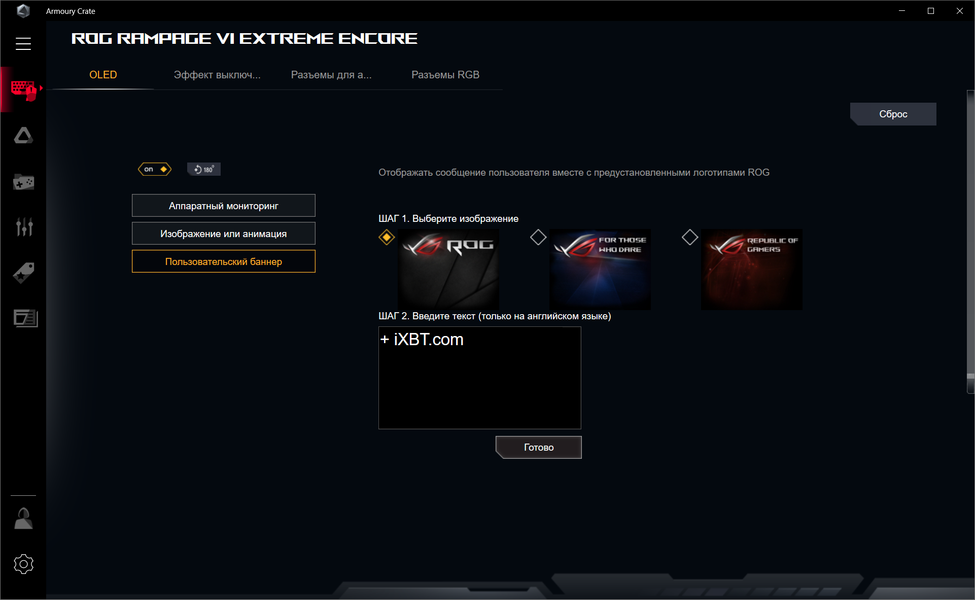

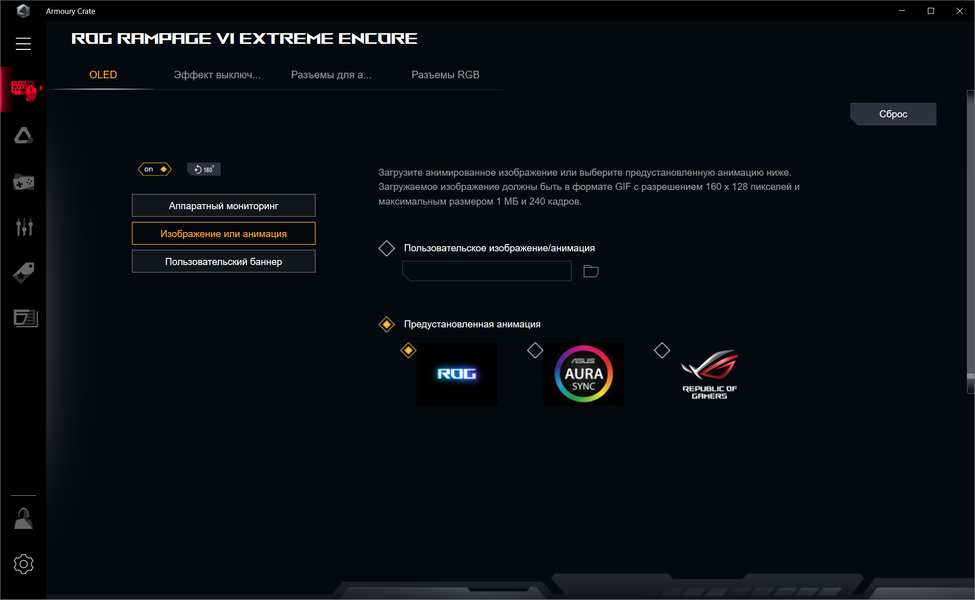

На него можно вывести как показатели состояния платы (мониторинг), так и встроенный набор логотипов и роликов, а также свои эксклюзивные визуализации (управляет всем программа Armoury Crate, поэтому детали будут ниже при ее рассмотрении).

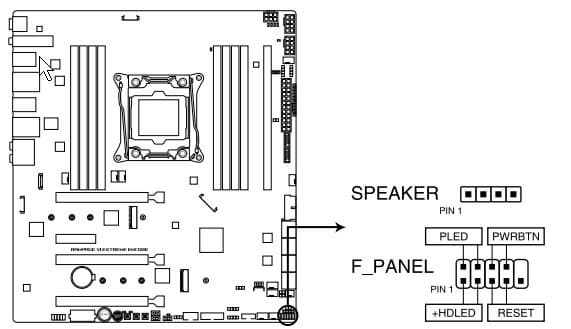

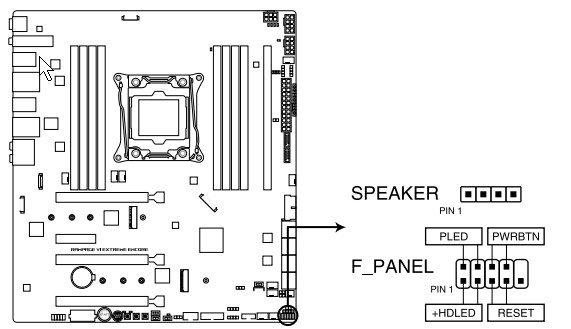

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Чтобы было проще устанавливать гнезда в нужные пины, в комплекте поставки есть этакий удлинитель Q-Connector (адаптер) передней панели — он надевается на гнездо FPanel на плате.

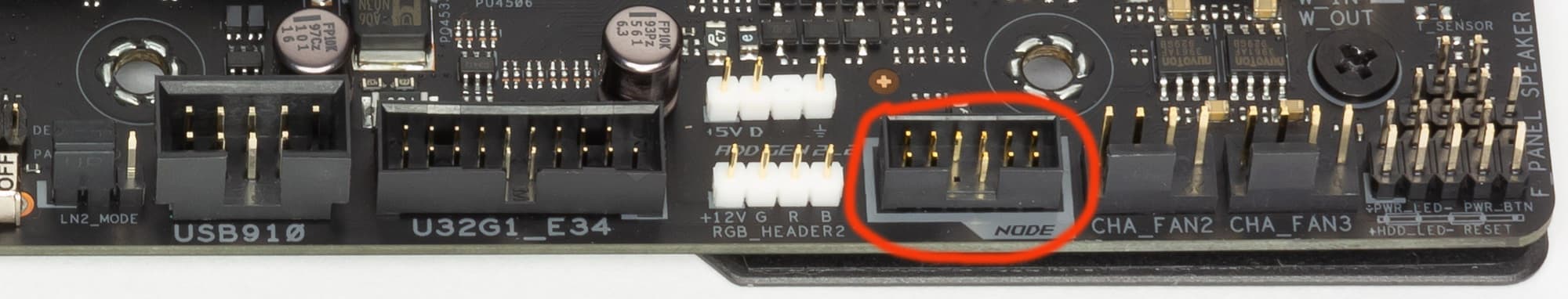

Также на плате имеется фирменный разъем Node: для подключения совместимых блоков питания (мониторинг напряжений, оборотов вентилятора и прочих функций).

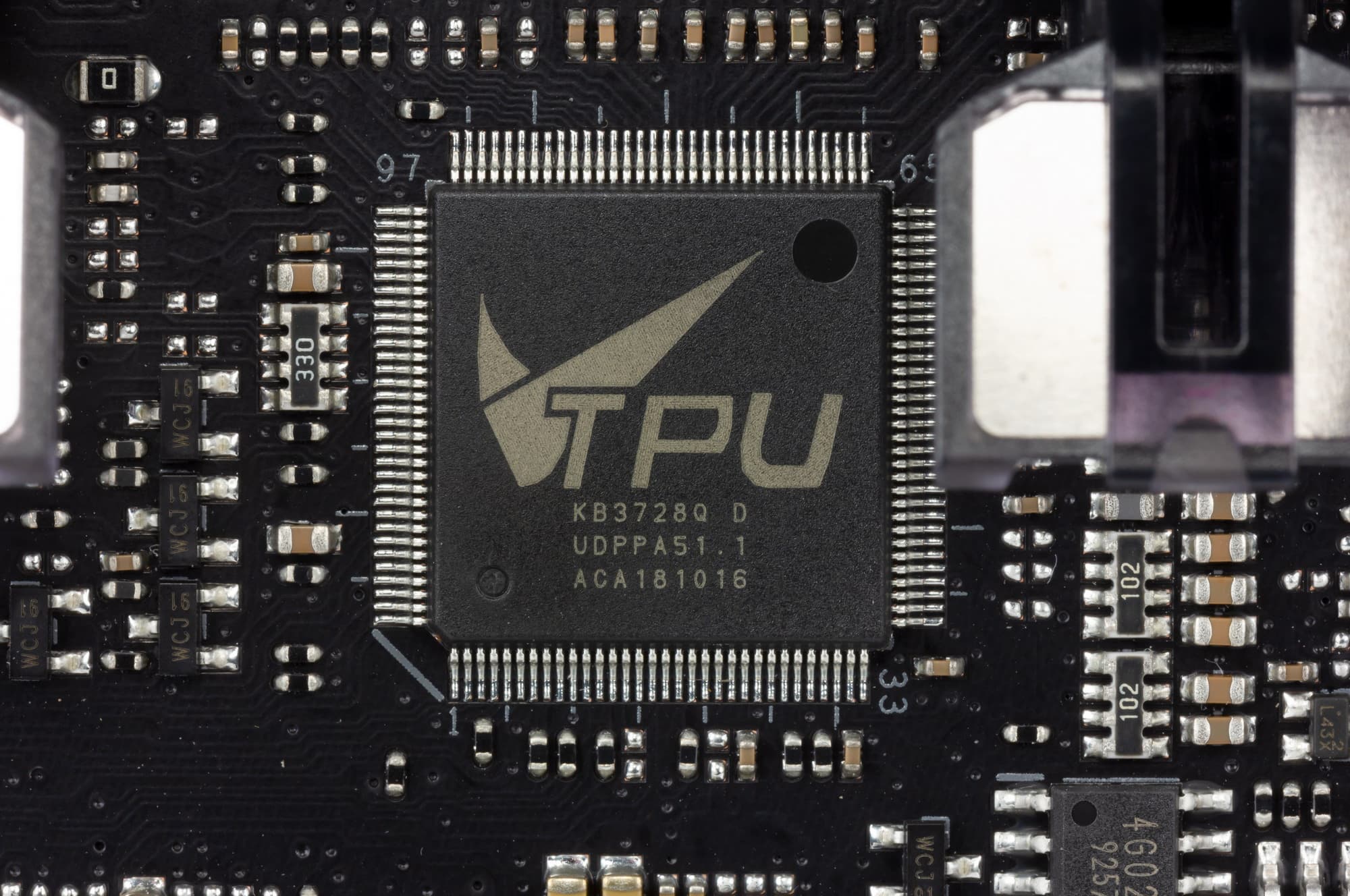

Также имеется не менее фирменная микросхема TPU (TurboV Processing Unit) — контроллер для программного управления частотами работы. Она работает в паре с вышеупомянутым внешним тактовым генератором. Он же отвечает и за мониторинг.

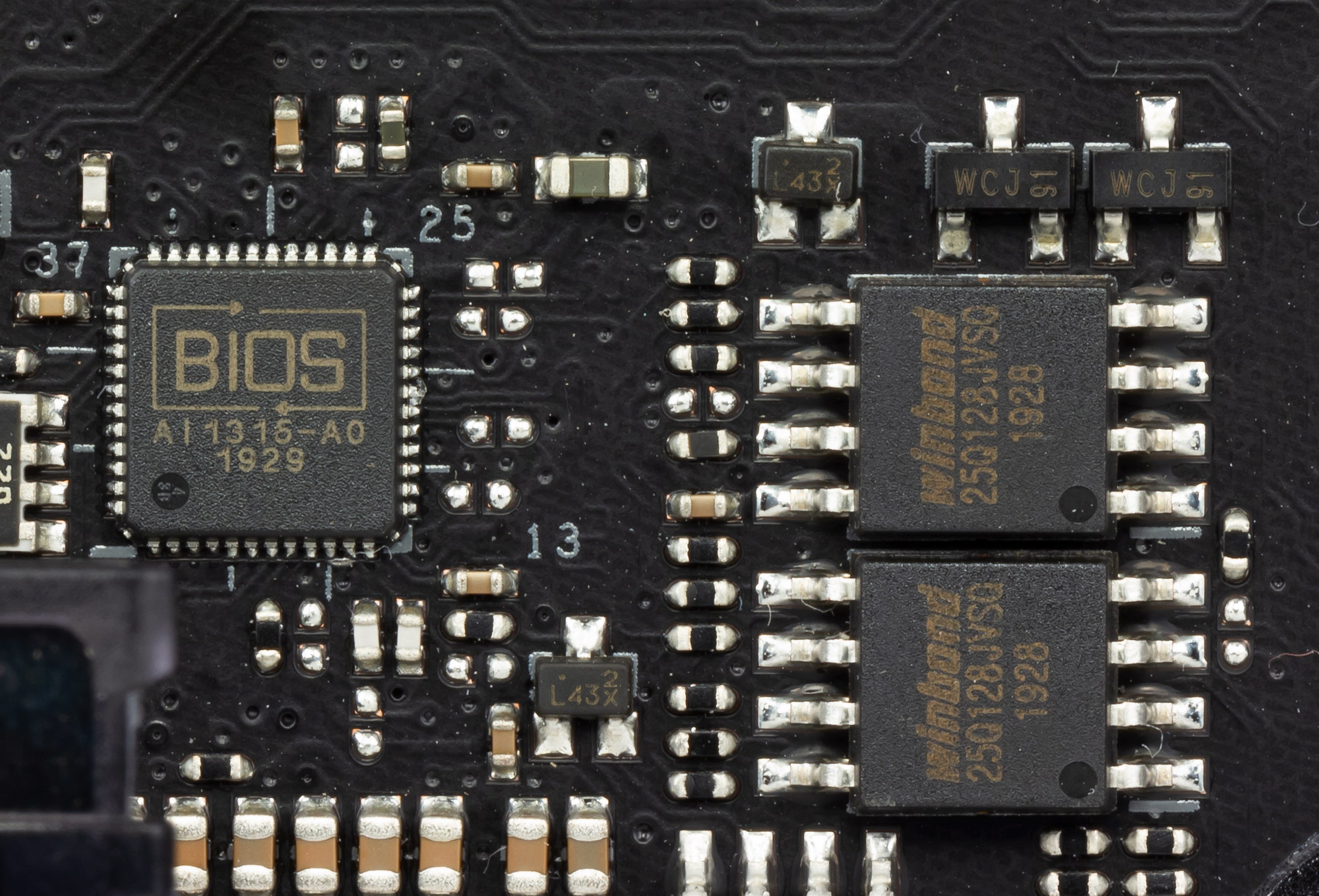

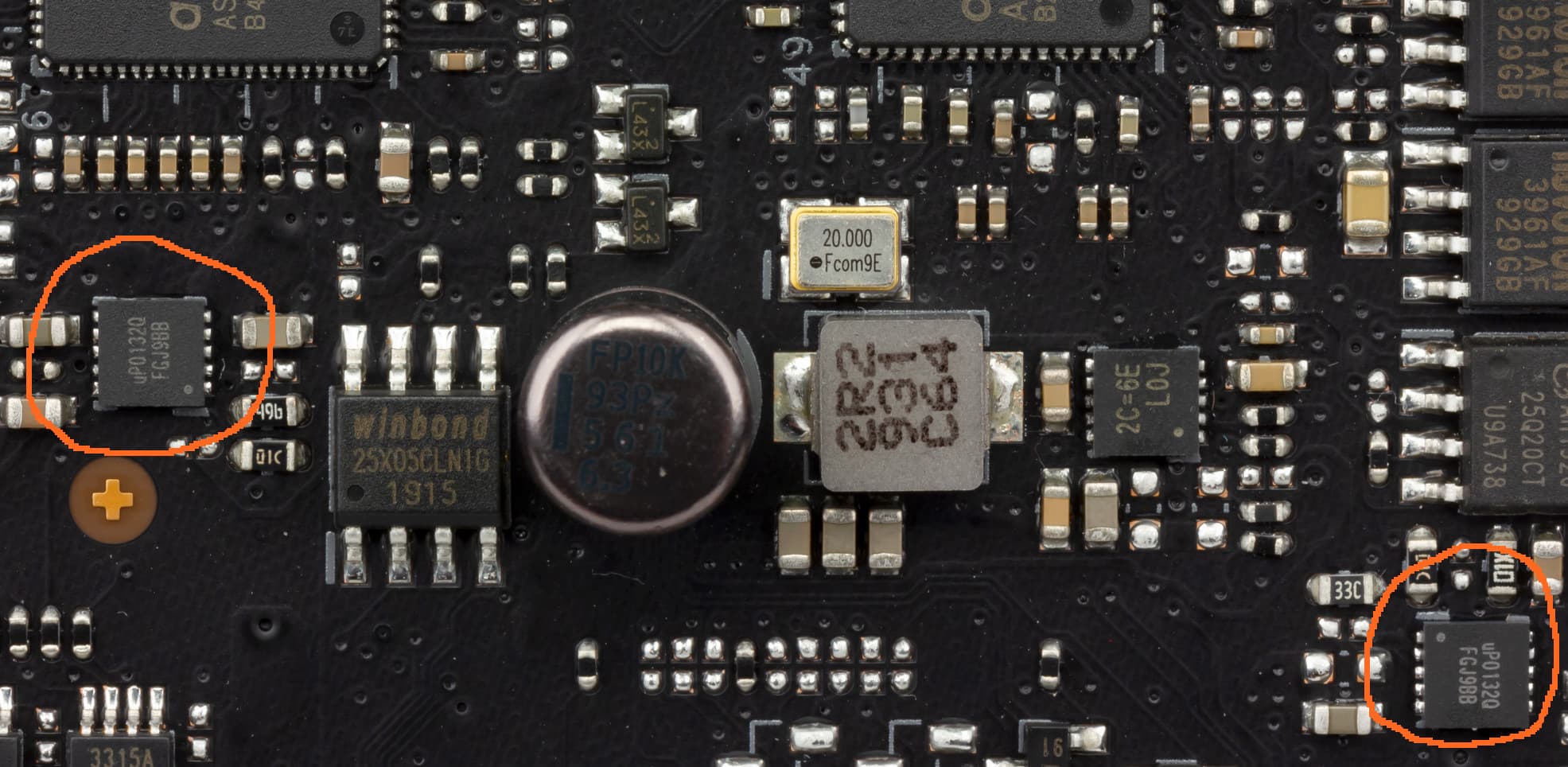

Для размещения прошивки UEFI/BIOS использованы микросхемы Winbond 25Q128FWSQ: плата имеет две копии BIOS, переключения между ними осуществляются с помощью вышеупомянутой кнопки.

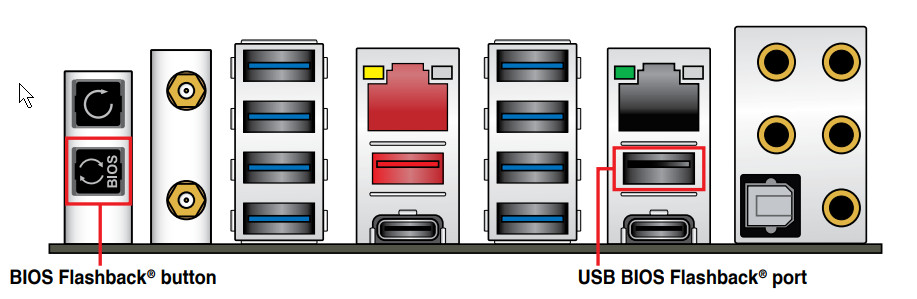

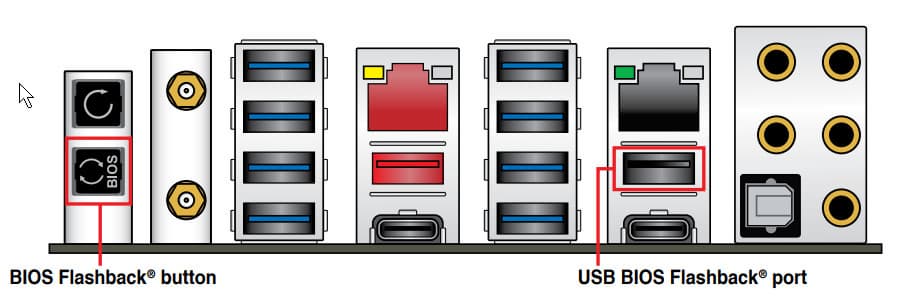

А вот микроконтроллер «BIOS» управляет технологией «холодной» прошивки BIOS без включения самой платы (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flashback.

Для такого обновления BIOS версию прошивки надо вначале переименовать в R6EE.CAP и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.

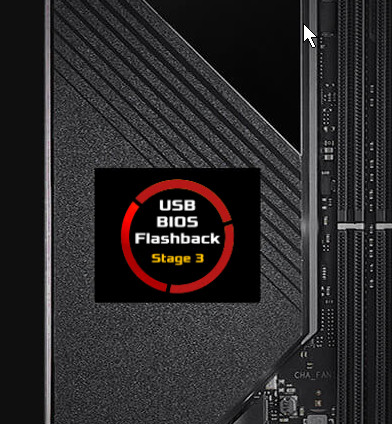

О состоянии процесса обновления BIOS при этом будет извещать тот самый экранчик OLED.

Также справа посредине и внизу есть посадочные места для проводов от внешних термодатчиков.

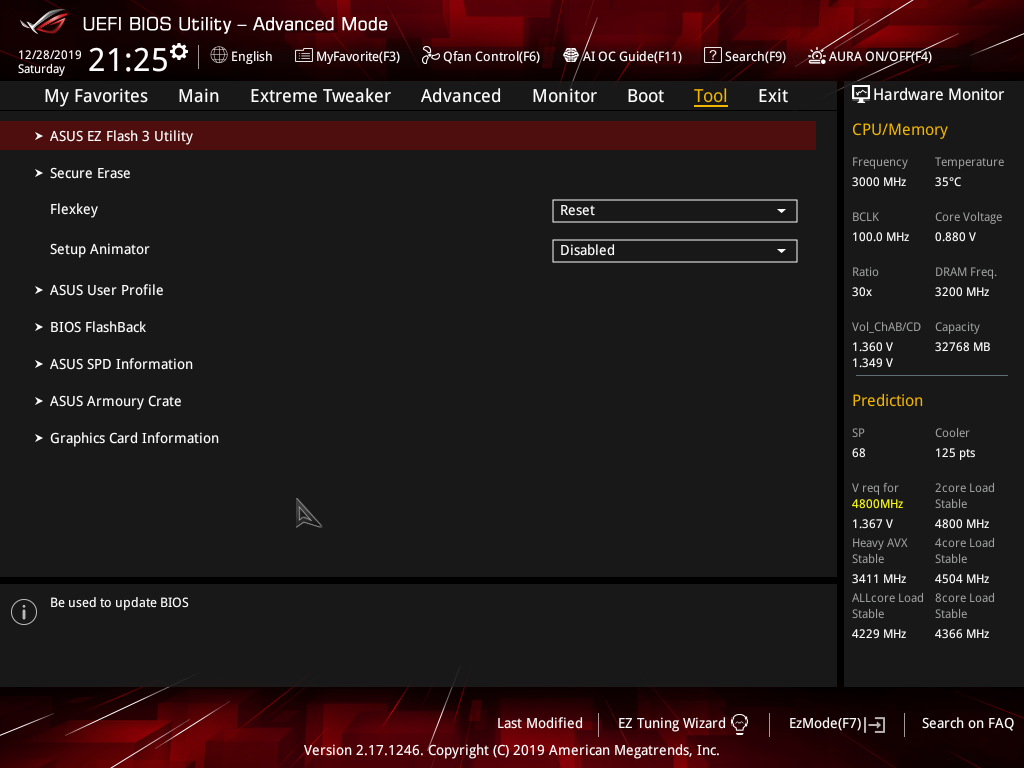

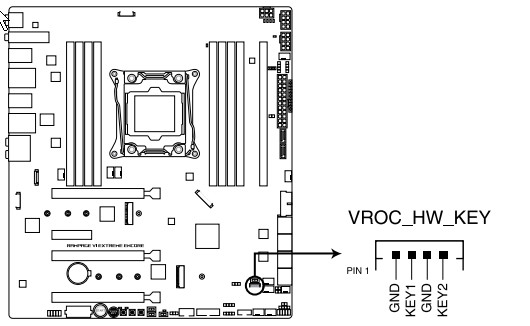

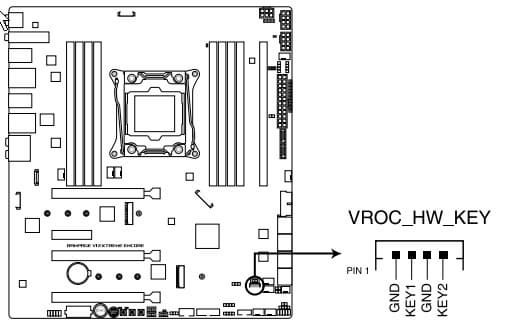

Материнская плата также поддерживает технологию быстрого программного RAID Intel VROC, для чего имеется соответствующий разъем для подключения отдельно приобретаемого ключа.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет X299 способен реализовать 14 выделенных портов USB всех типов (из них до 10 — USB 3.2 Gen1, до 14 — USB 2.0). Часть портов жестко фиксирована именно как USB, а часть может переконфигурироваться при надобности. Также мы помним и про 24 линии PCI-E, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 22 линии из 24-х).

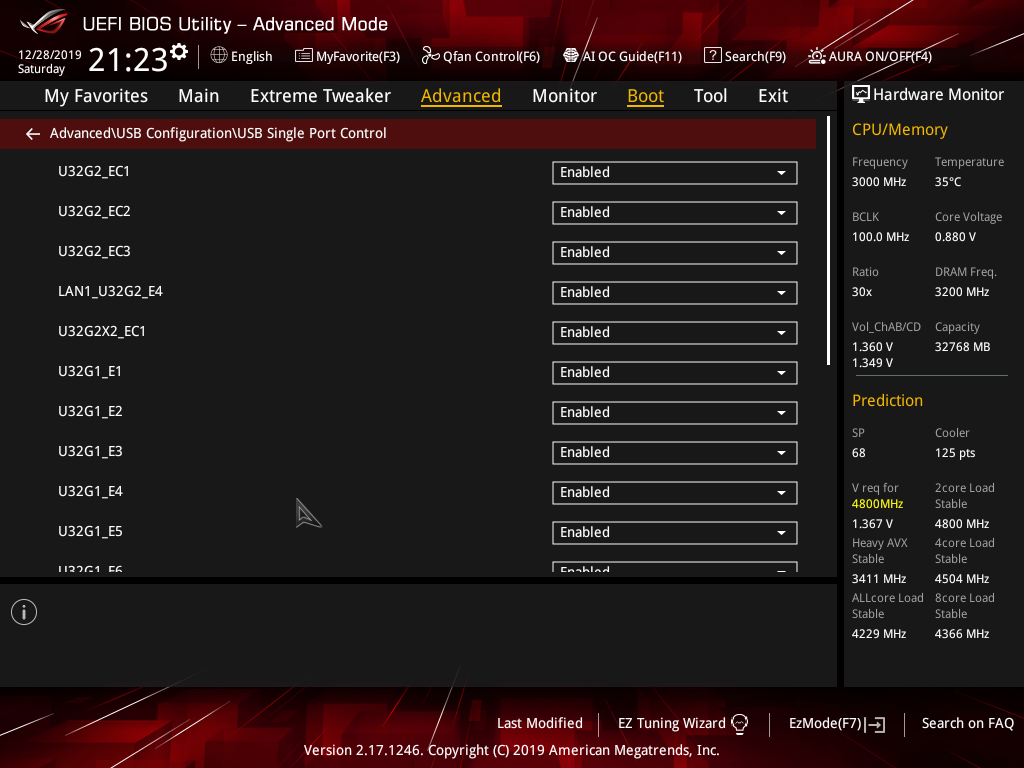

И что мы имеем? Всего на материнской плате — 20 портов USB:

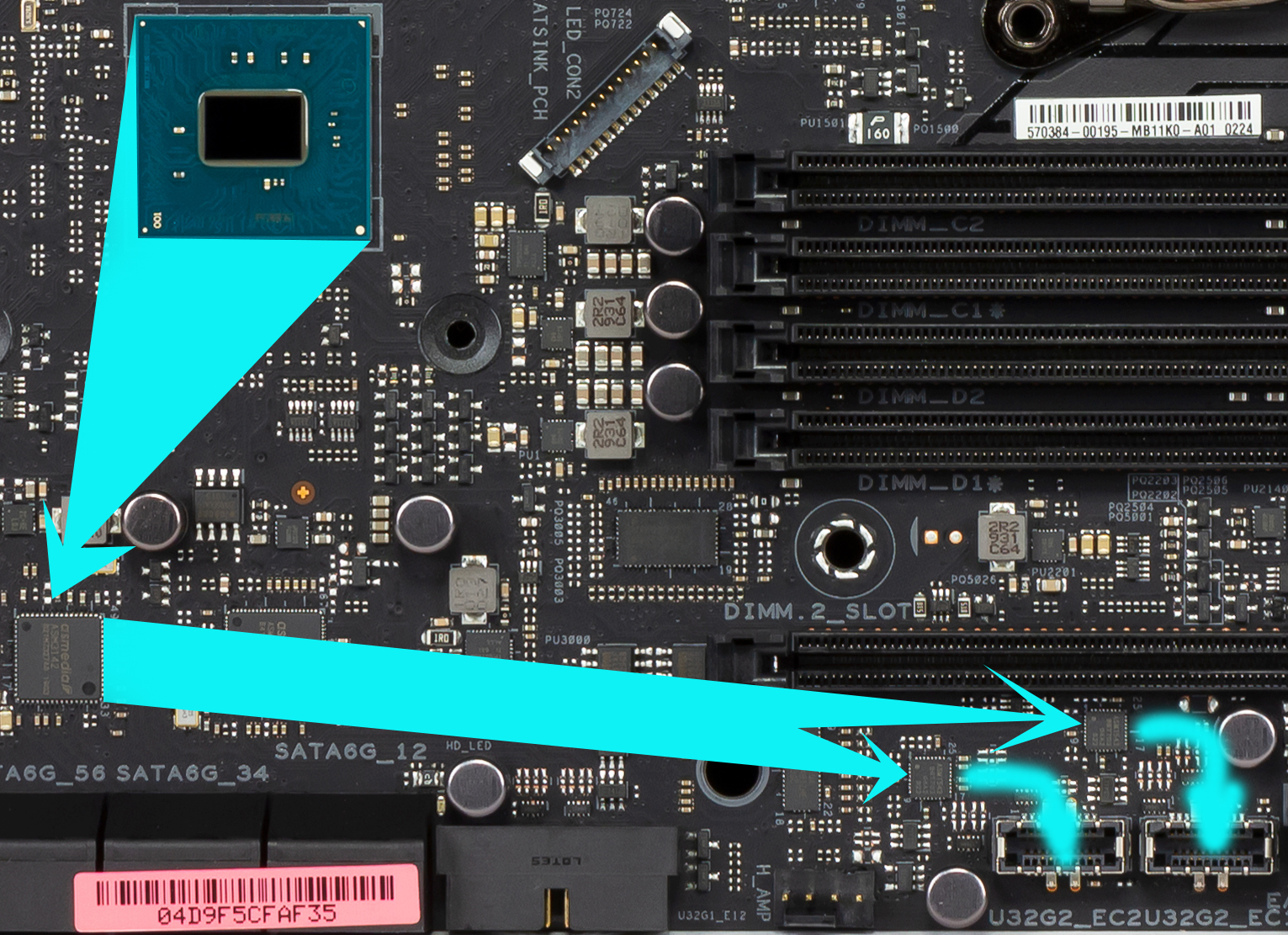

• 1 порт USB 3.2 Gen2x2 (самый быстрый на сегодня!): реализован через контроллер ASMedia ASM3242 (на связь с ним потрачено 4 линии PCI-E от X299) и представлен портом Type-C на задней панели;

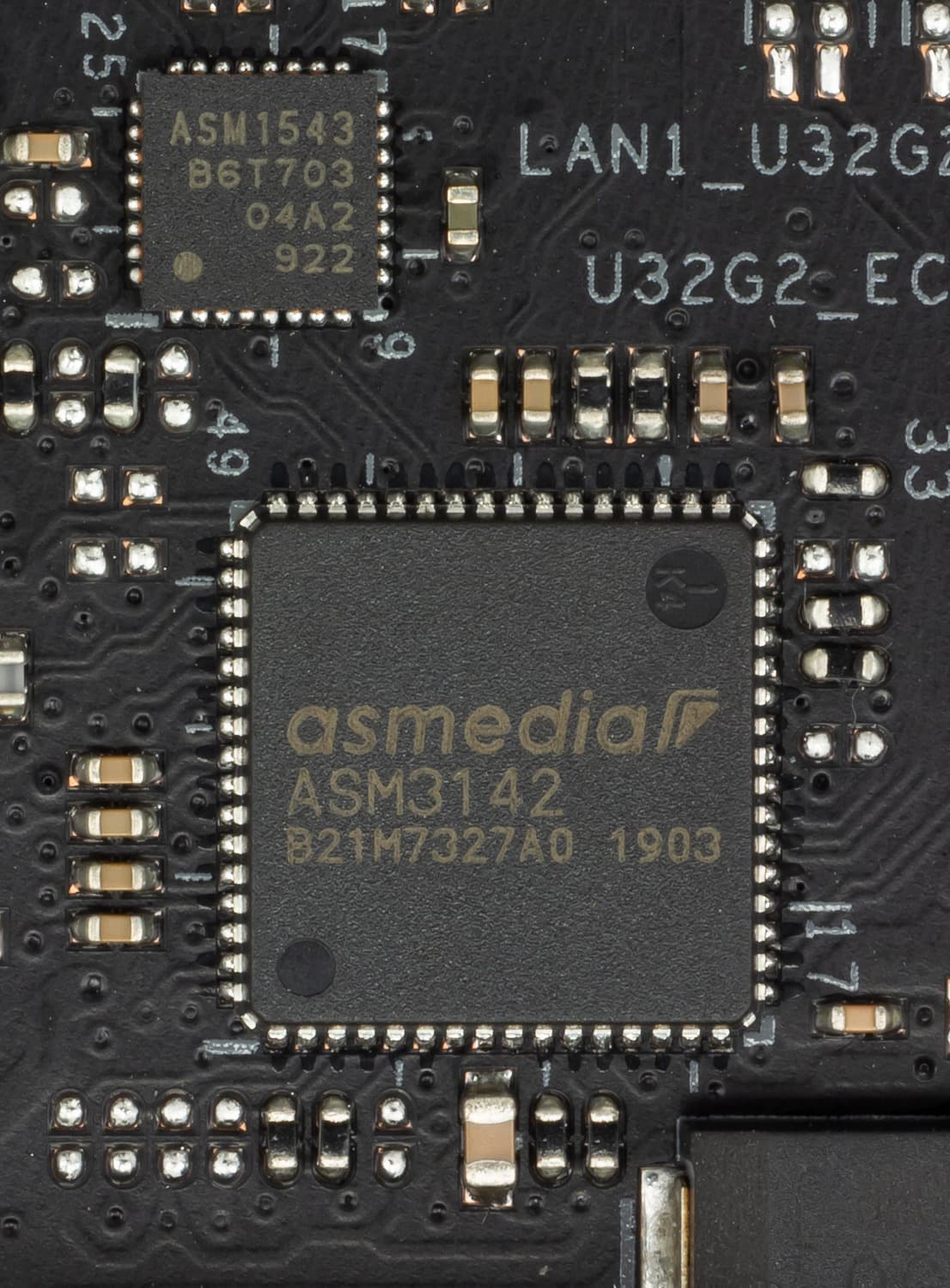

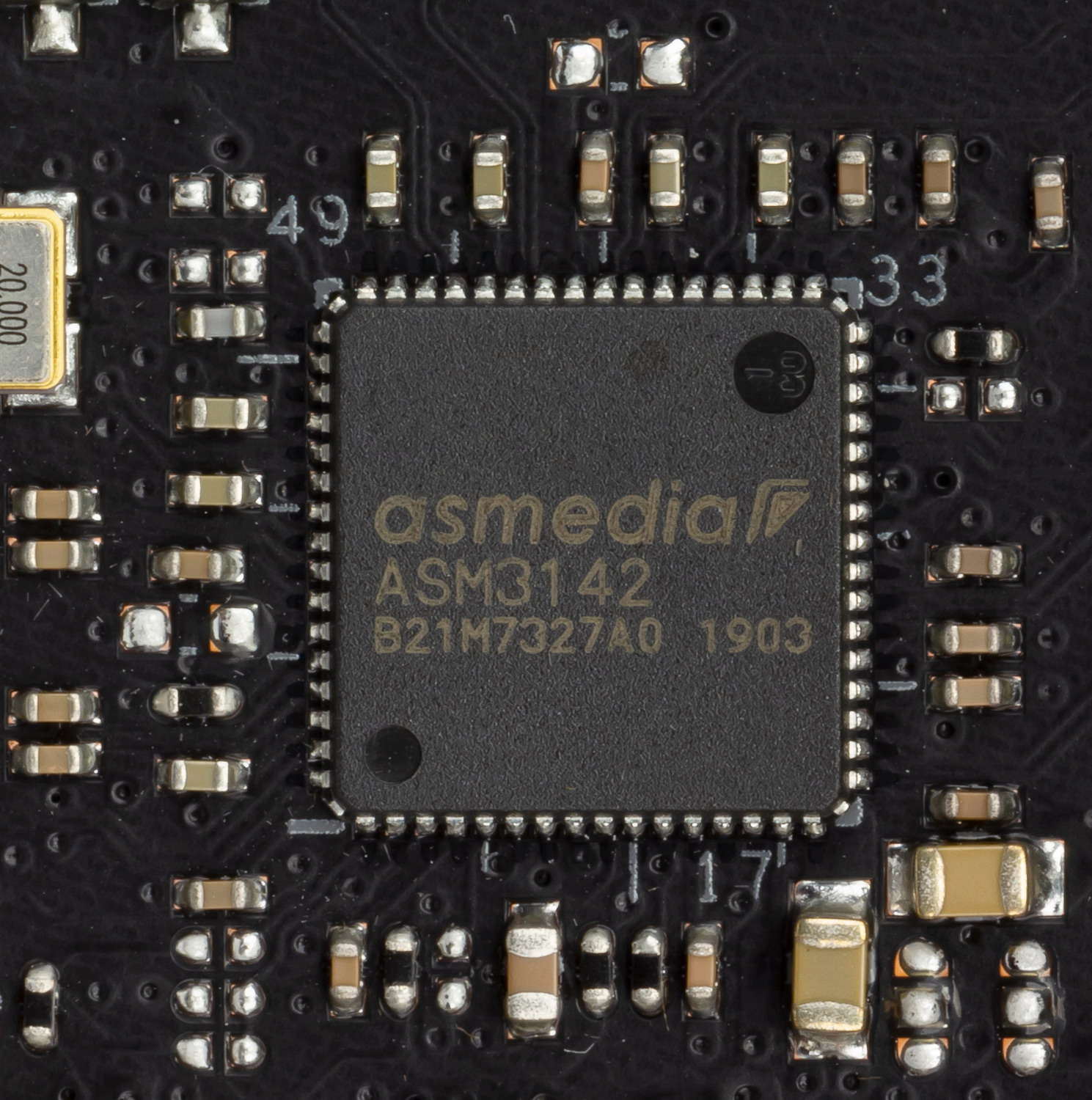

• 4 порта USB 3.2 Gen2: 2 реализованы через один контроллер ASMedia ASM3142 (на связь с ним потрачена 1 линия PCI-E) и представлены 1 портом Type-A (красного цвета) и одним Type-C на задней панели;



  еще 2 реализованы через другой ASM3142 (на связь с ним потрачена также 1 линия PCI-E) и представлены 2 внутренними портами Type-C (для подключения таких же разъемов на передней панели корпуса);

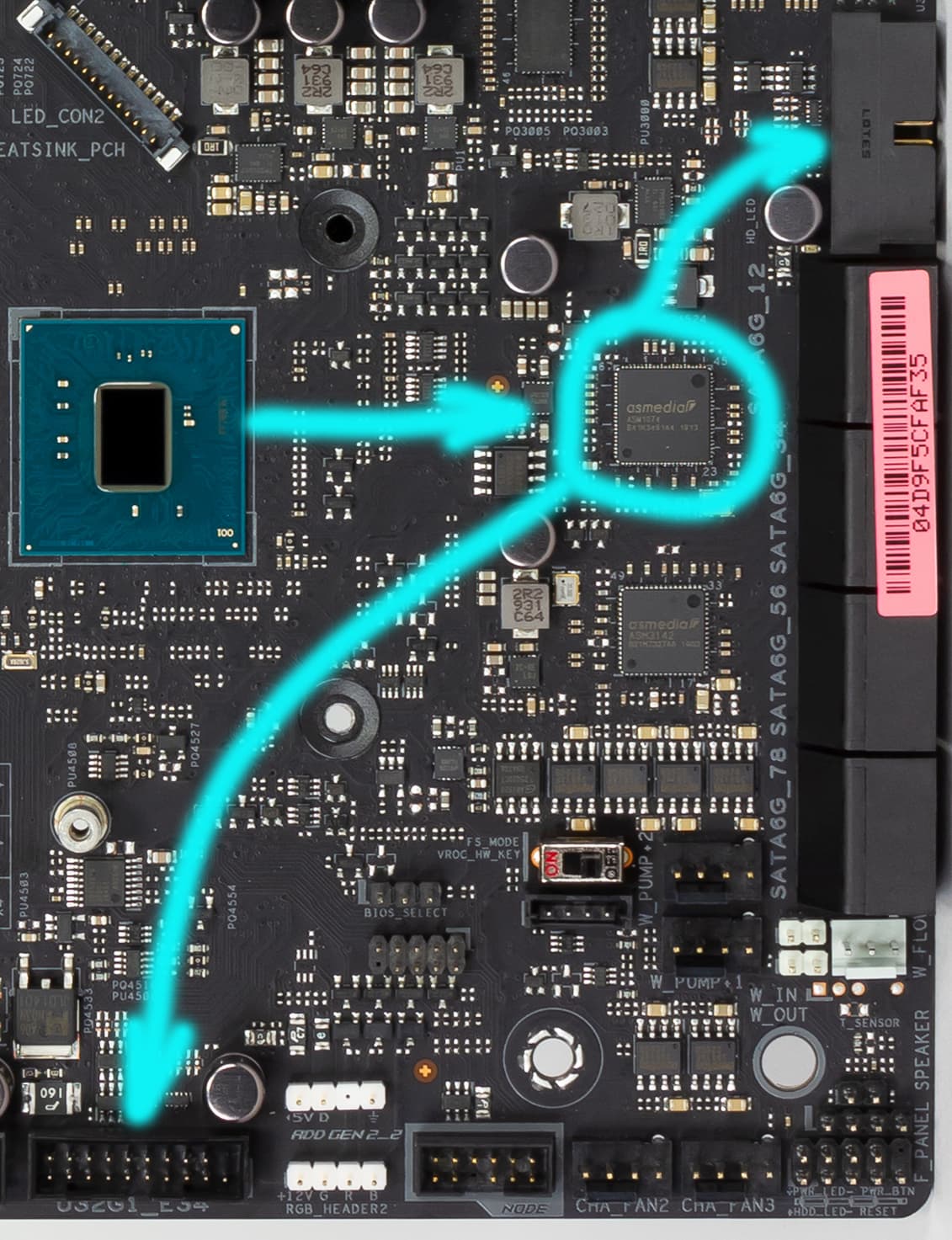

• 12 портов USB 3.2 Gen1: восемь реализованы через два контроллера ASMedia ASM1074 (на связь с ними потрачено 2 линии PCI-E)



  и представлены 4 портами Type-A на задней панели (синие) и 2 внутренними разъемами на материнской плате (каждый на 2 порта);





  еще четыре реализованы через X299 и представлены 4 портами Type-A на задней панели (синие);

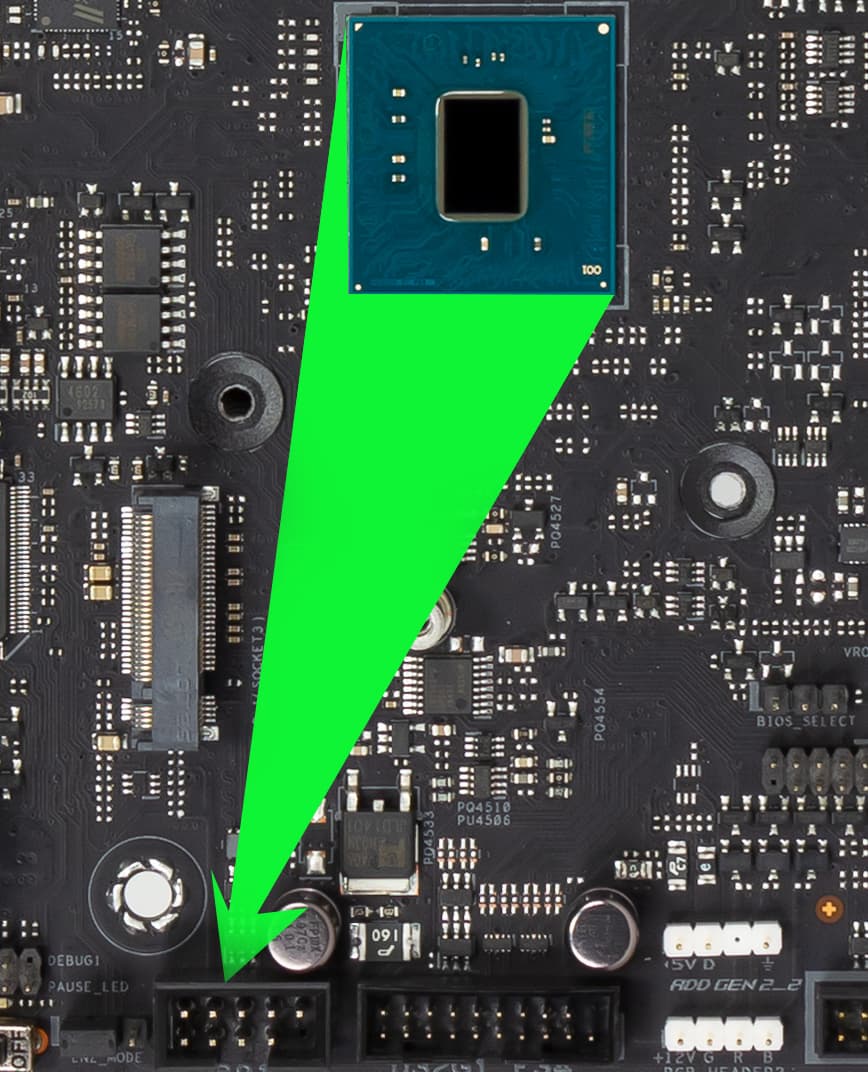

• 3 порта USB 2.0/1.1: все реализованы через X299: один представлен портом Type-A на задней панели (черный, именно он используется для Flashback), два других представлены 1 внутренним разъемом на 2 порта.



Итак, через чипсет X299 реализовано 4 USB 3.2 Gen1, то есть 4 высокоскоростных портов. Плюс 24 линии PCI-E, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого у X299 реализовано 28 высокоскоростных портов из 30.

Что касается USB 2.0, то они существуют для поддержки высокоскоростных портов, ну и самостоятельно выделенные имеются: 4 порта USB 2.0 идет на поддержку USB 3.2 Gen1, плюс 3 самостоятельных, плюс 2 – на поддержку FlashBack. Всего из 14 портов USB 2.0 реализовано 9.

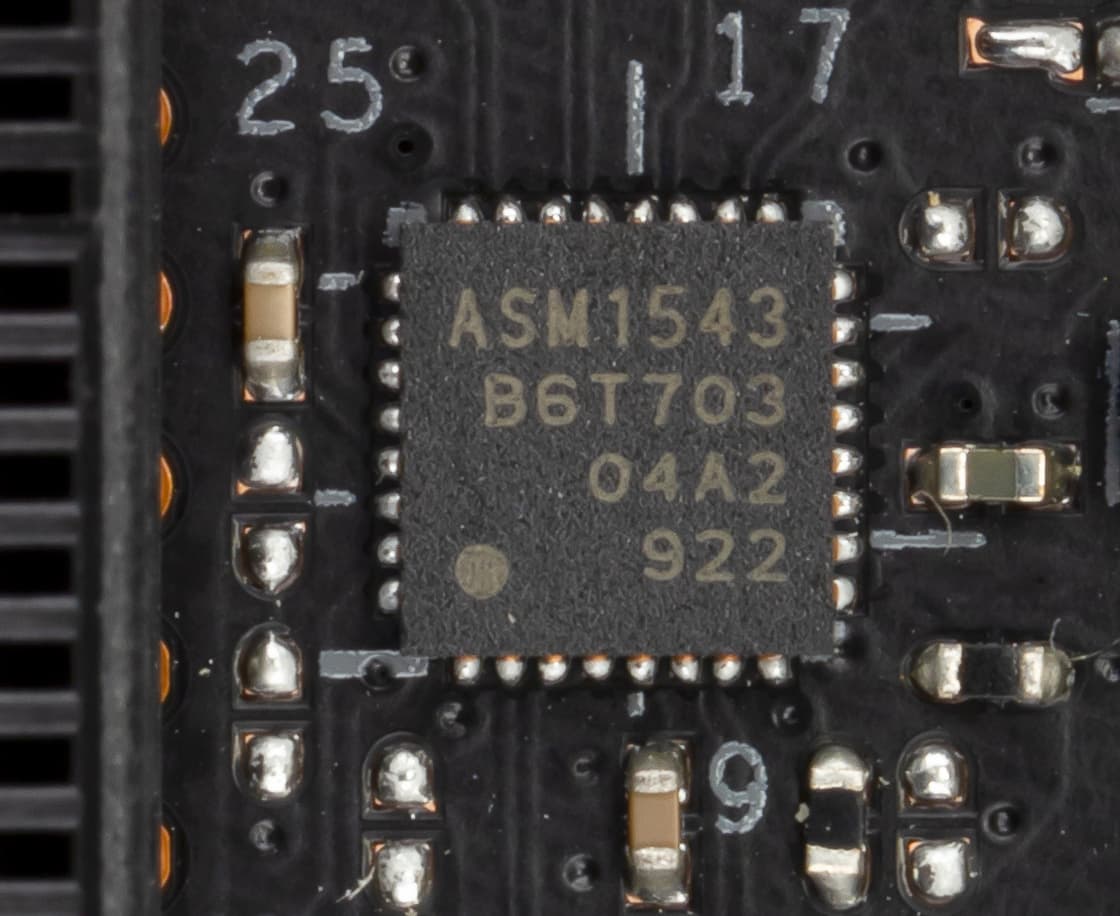

Все быстрые USB порты Type-A/Type-C оснащены ре-драйверами ASM1543 от ASMedia, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Теперь о сетевых делах.

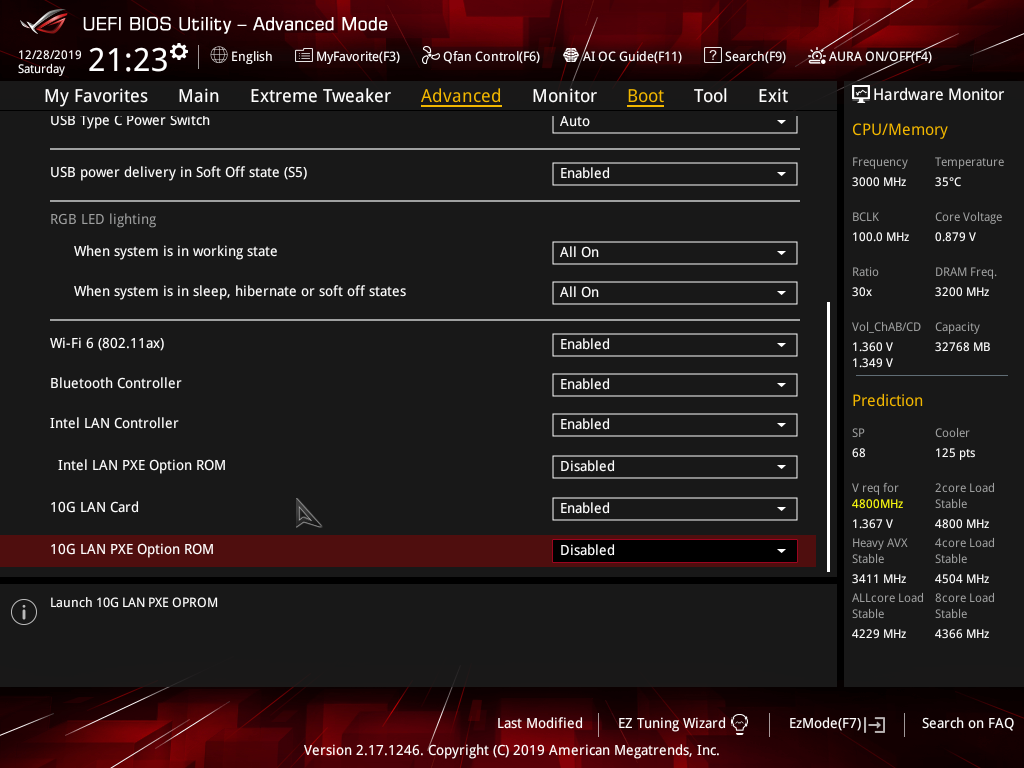

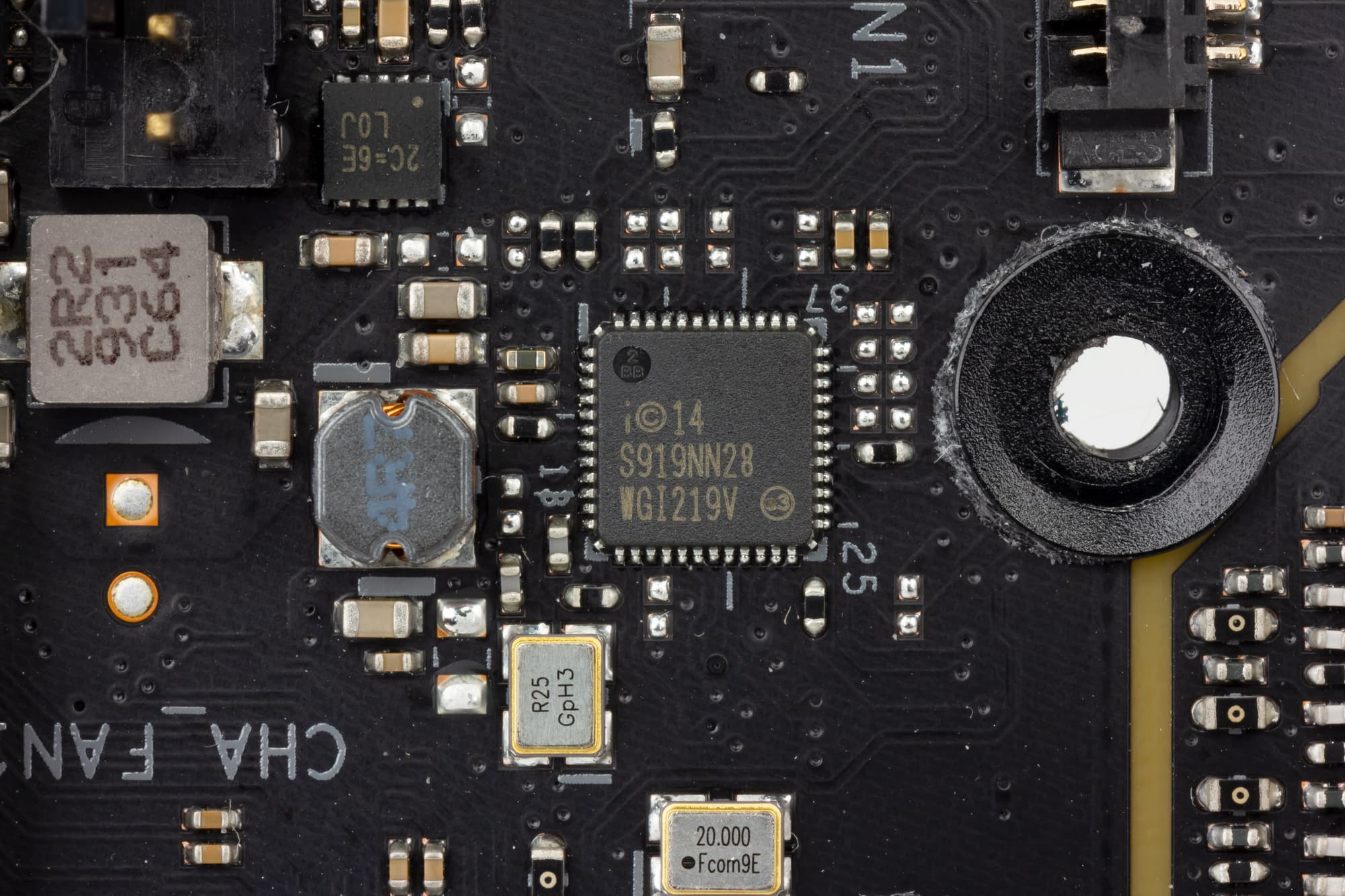

Материнская плата хорошо оснащена средствами связи. Имеется обычный Ethernet-контроллер Intel WGI219V, способный работать по стандарту 1 Гбит/с.

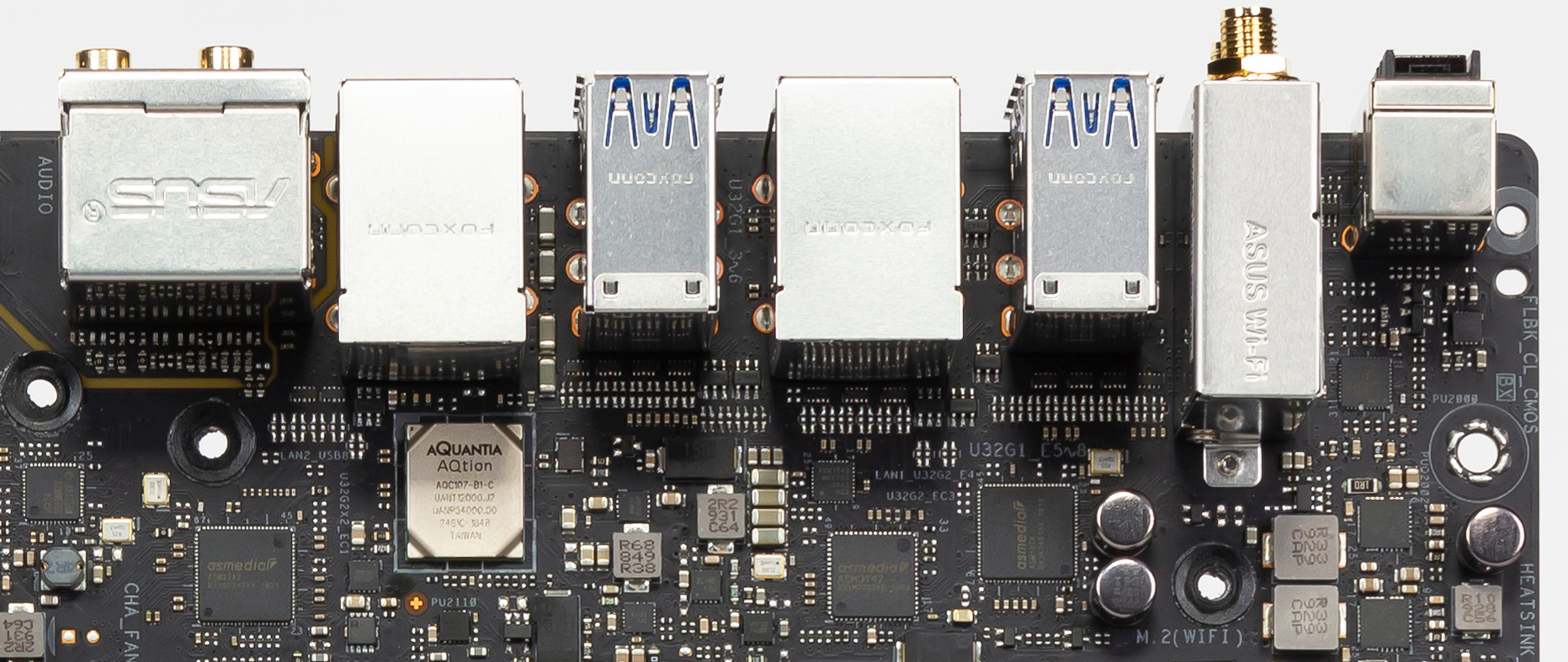

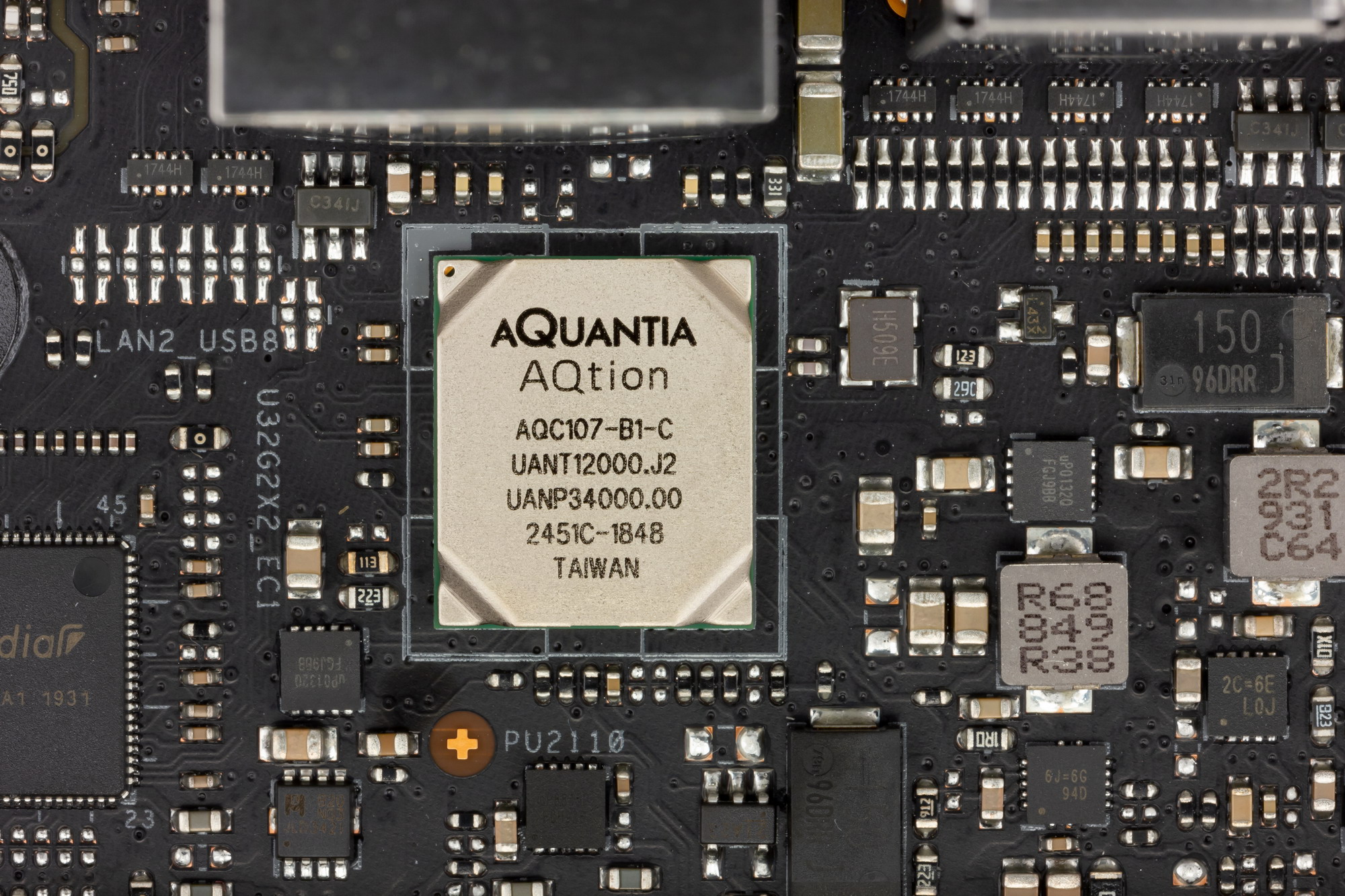

Также есть и скоростной Ethernet-контроллер AOC107 от Aquantia, способный работать на скоростях до 10 Гбит/с.

В принципе, как я уже говорил ранее, такое двойное Ethernet-соединение дает три преимущества:

1. Суммарная производительность (эффективный обмен информацией) вырастает;
2. Повышается стабильность обеспечения связи в случае подключения к двум провайдерам и обрыве связи от одного из них;
3. Безопасность: можно жестко разделить внутреннюю сеть (со своим роутером) с внешней сетью (интернет).

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-200NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

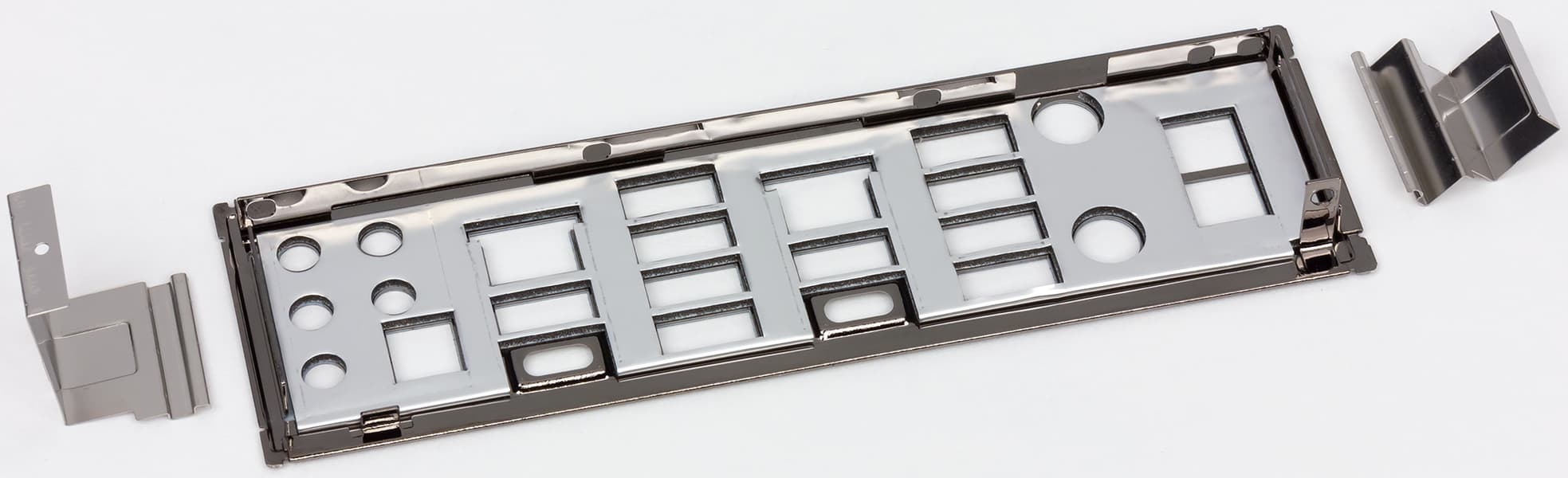

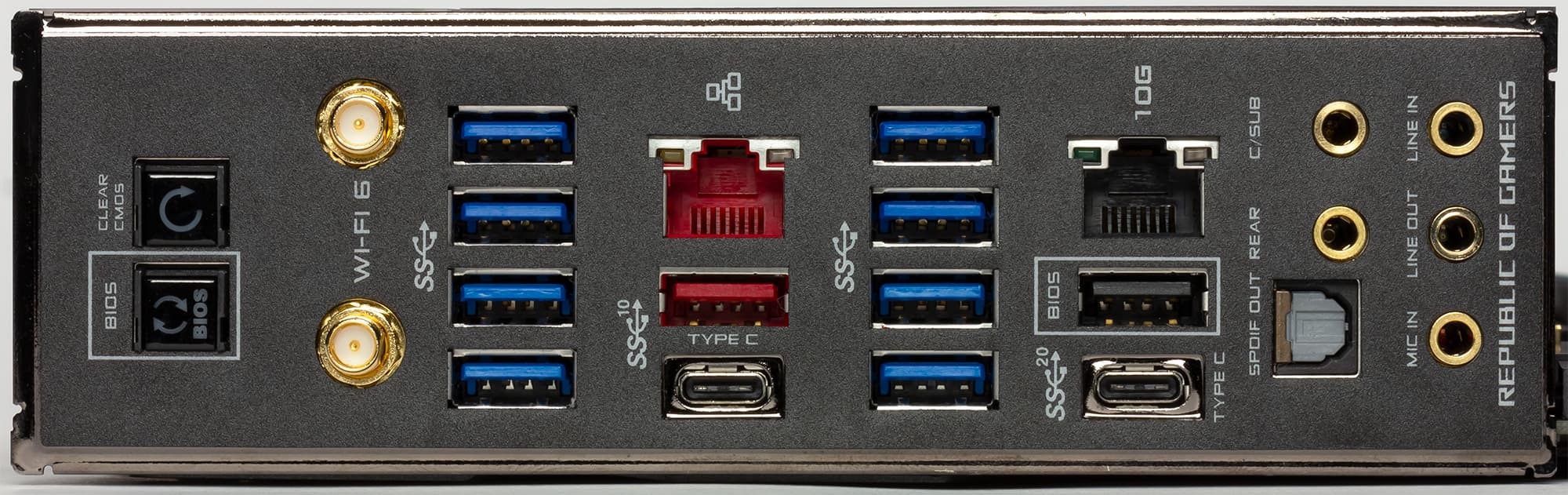

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

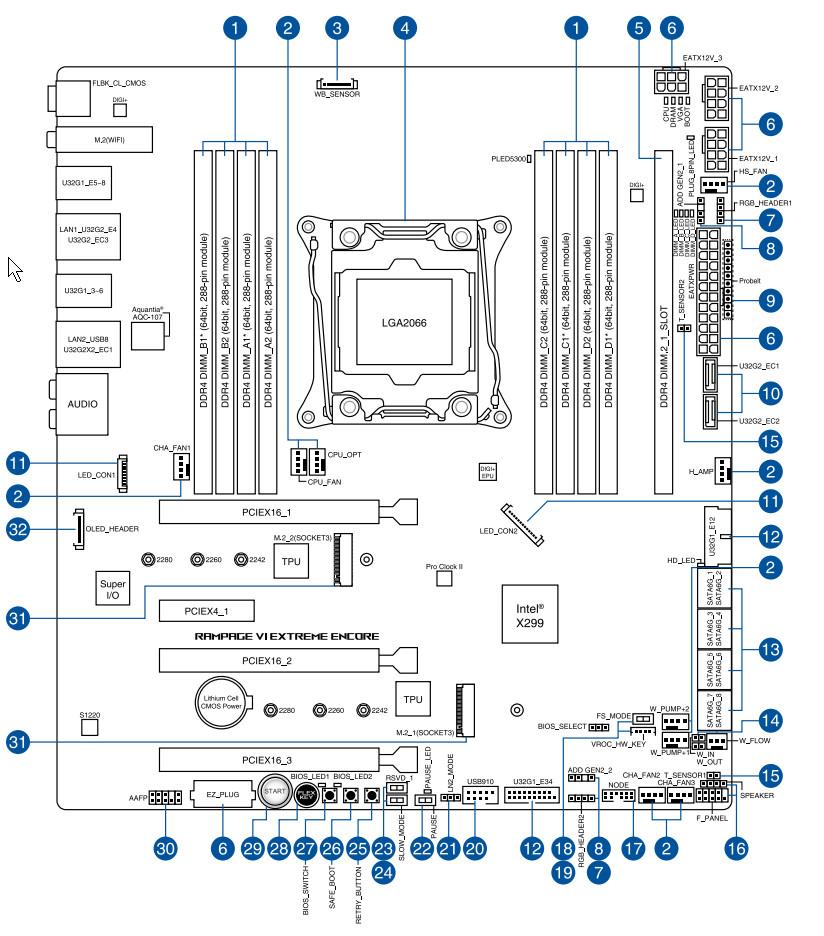

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

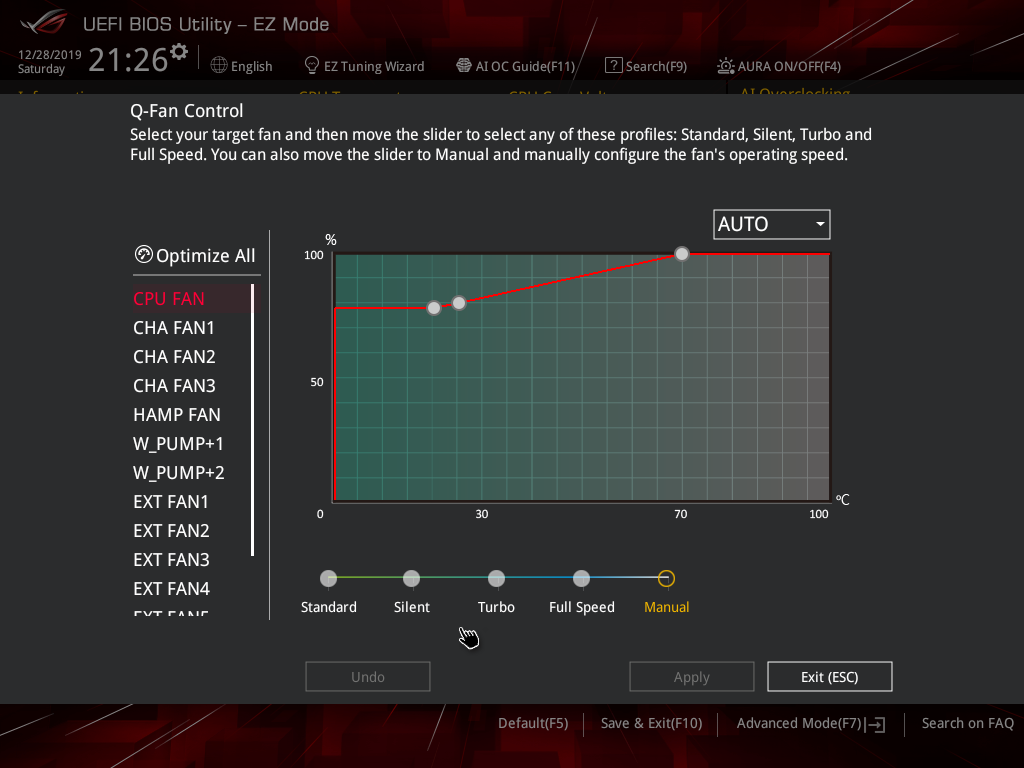

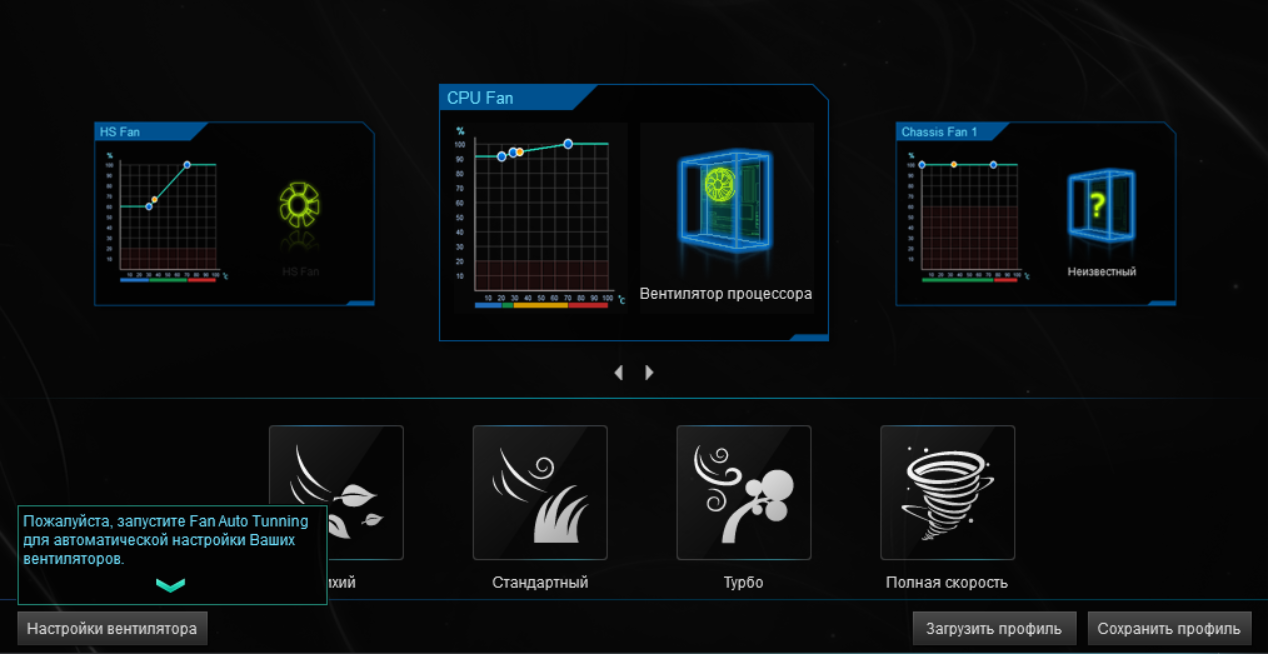

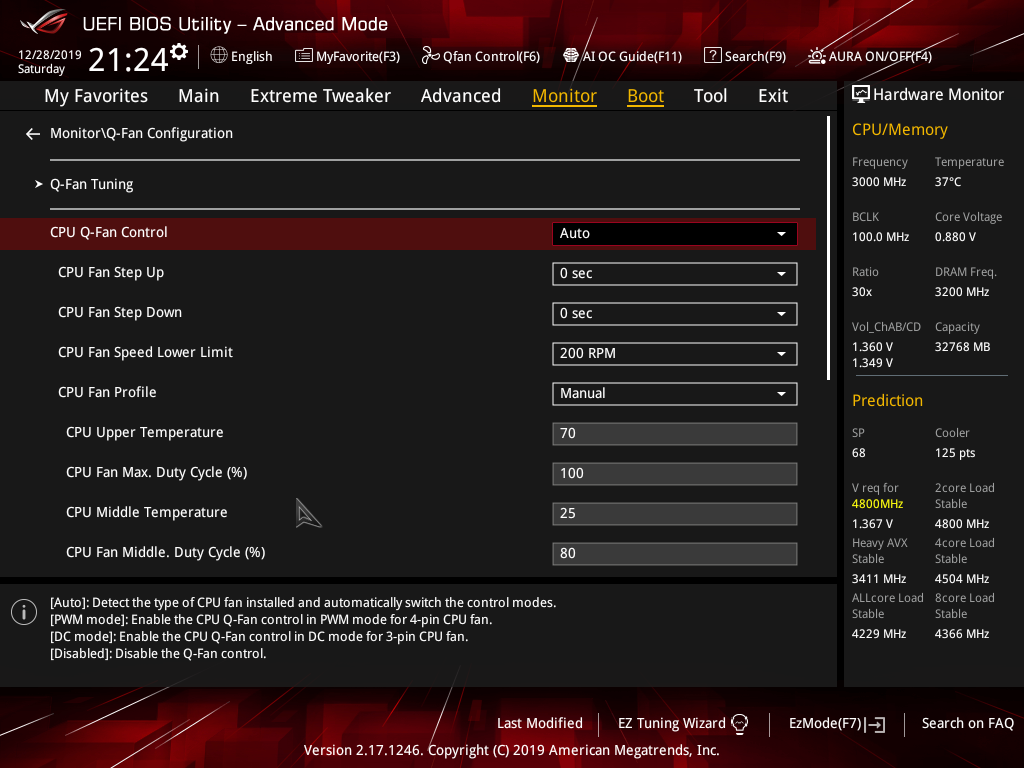

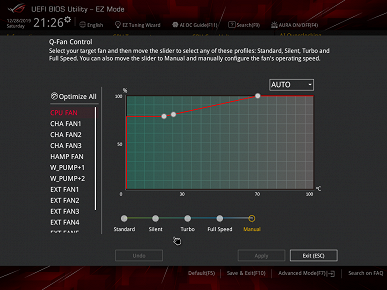

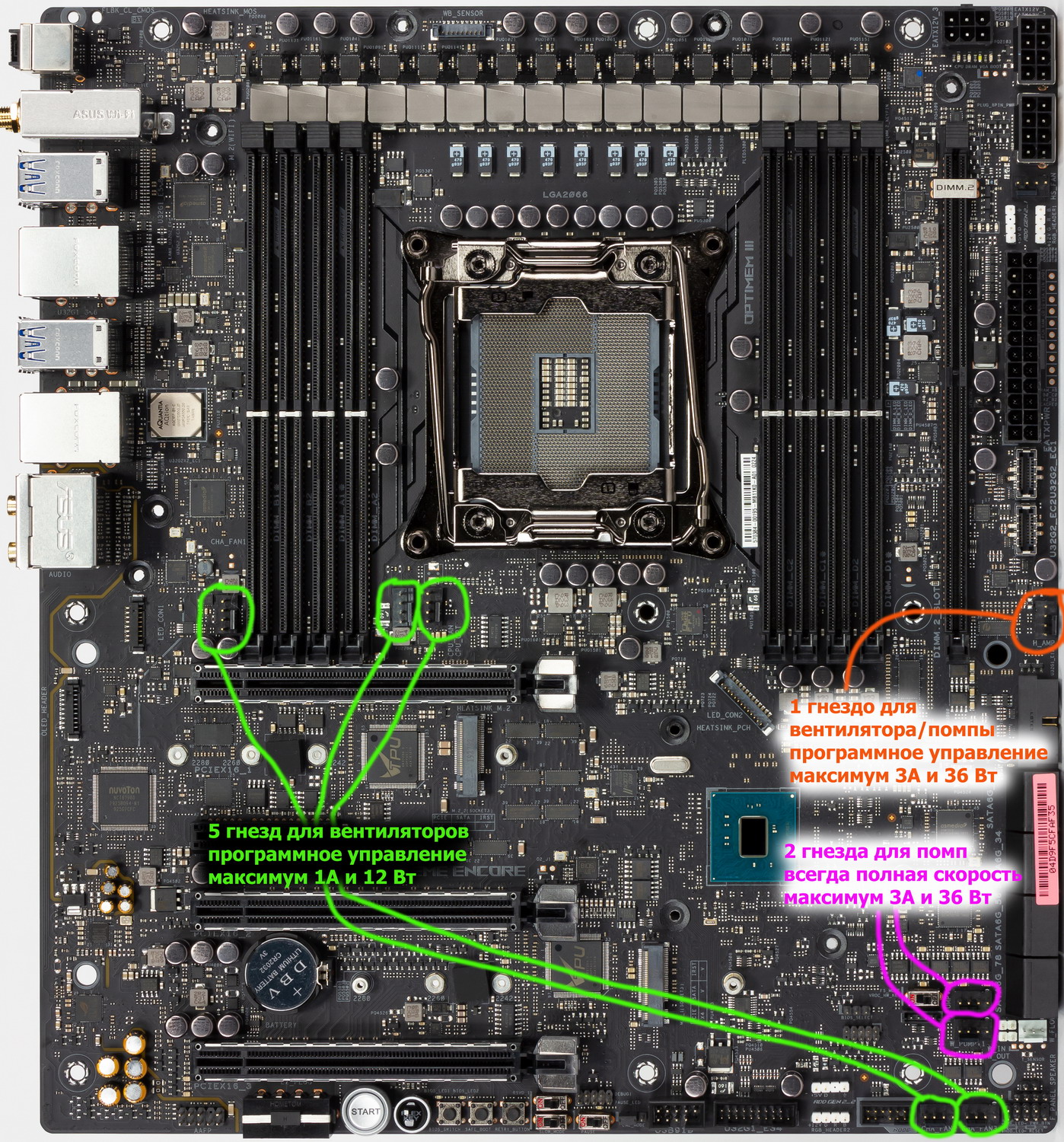

Через ПО или BIOS контролируется 6 гнезд для подключения воздушных вентиляторов: вентиляторы могут управляться как через ШИМ, так и банальным изменением напряжения/тока, для этих целей имеется контроллер APW8713 от Anpec Electronics.

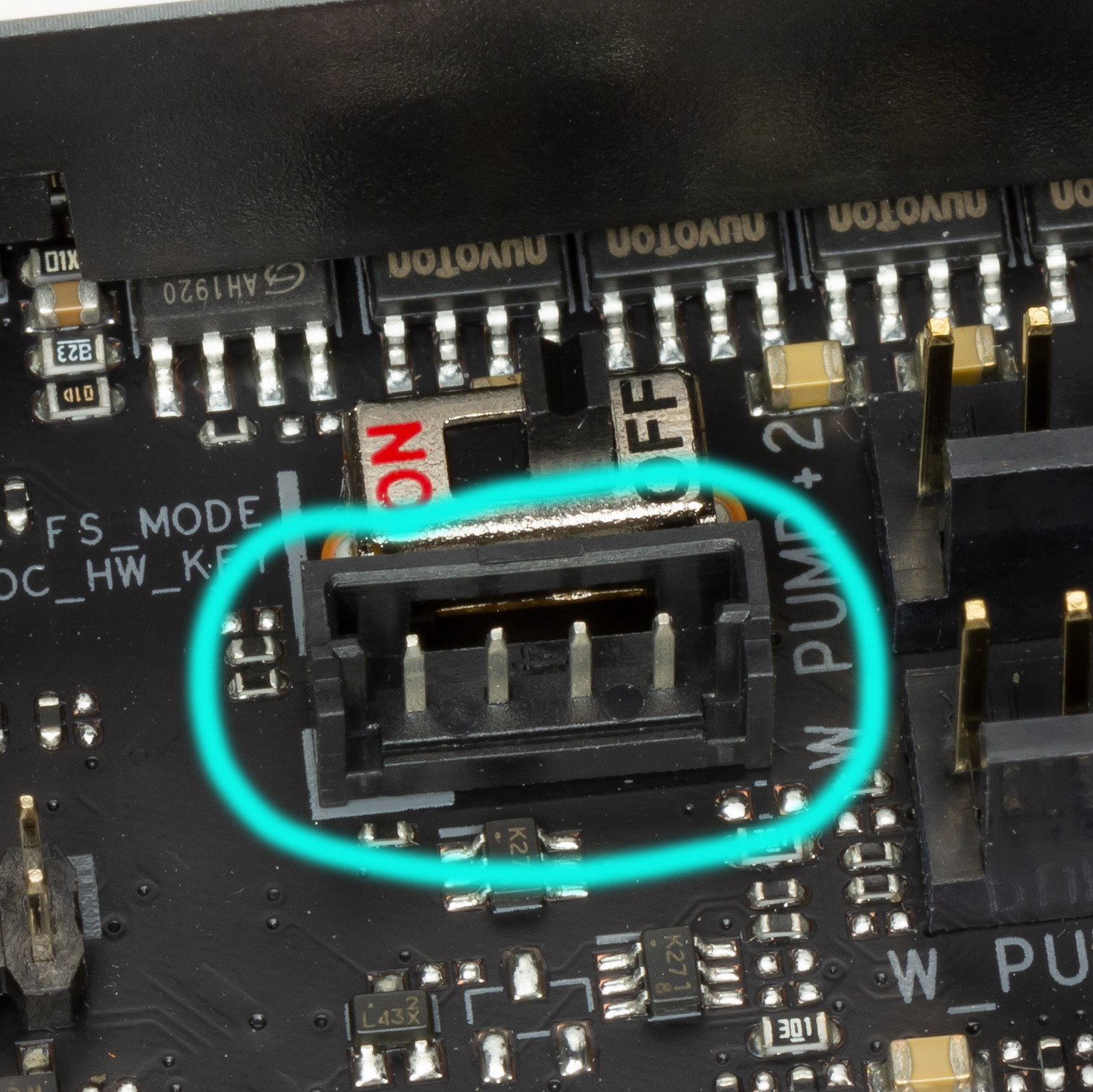

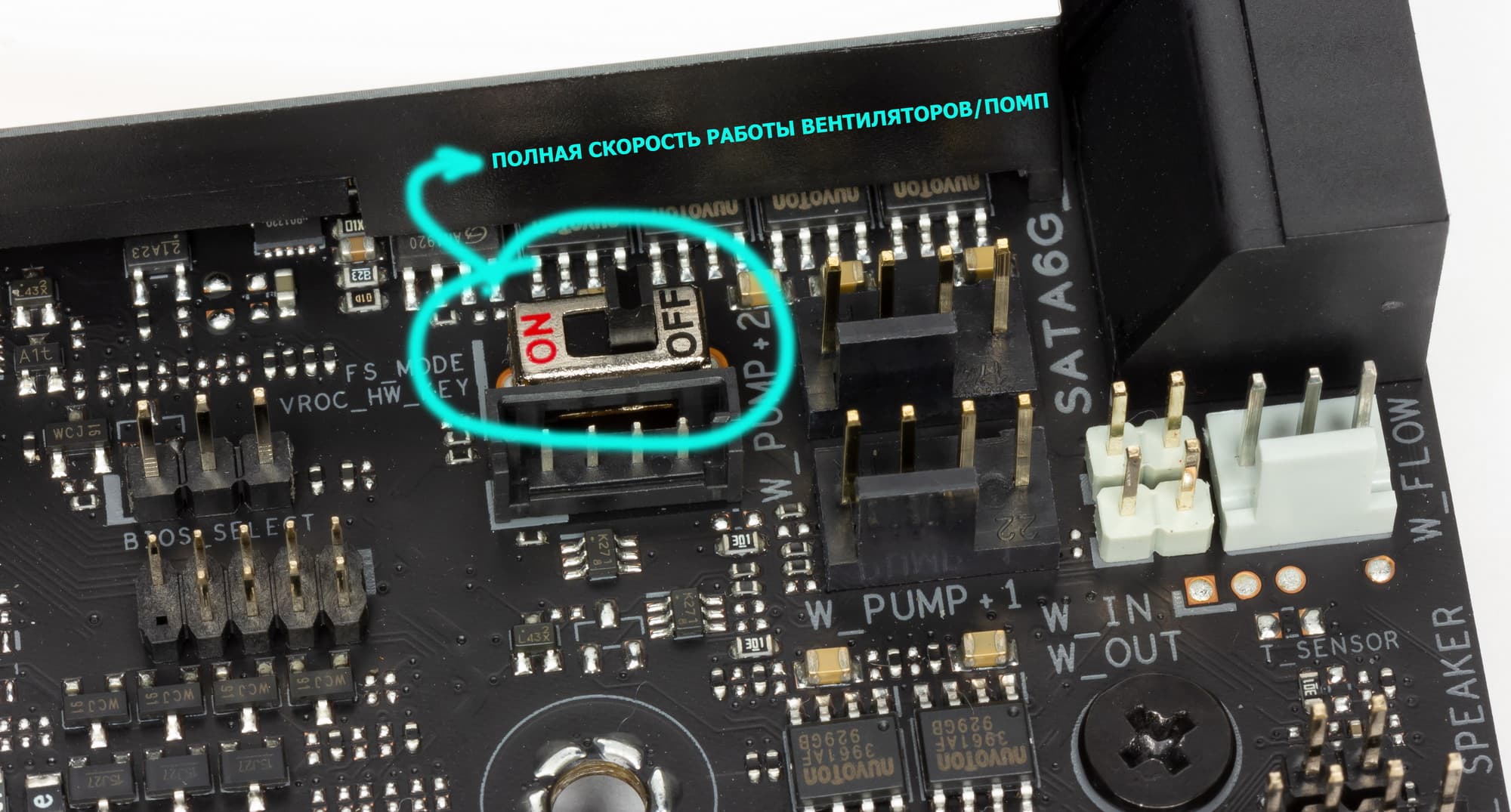

Также имеются гнезда для подключения помп от ЖСО: как от сборных, так и от «все-в-одном». Разумеется, есть и набор гнезд (белого цвета) для подключения фирменных СО от ROG.

Контролем за работой всех гнезд СО занимается вышеназванный процессор TPU KB372Q

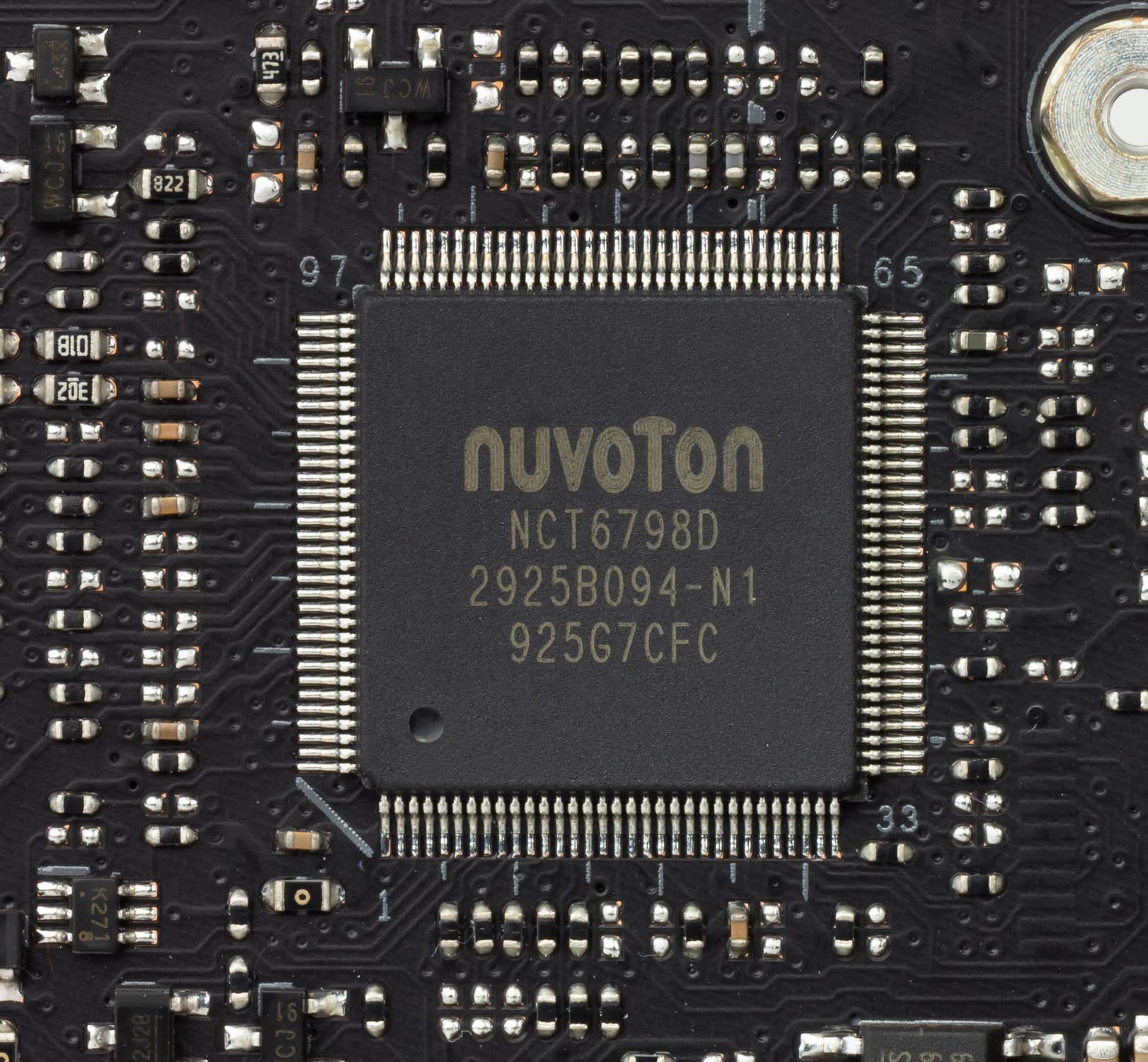

Он тесно связан с контроллером Nuvoton (осуществляющий получение информации с датчиков (мониторинг, а также Multi I/O).

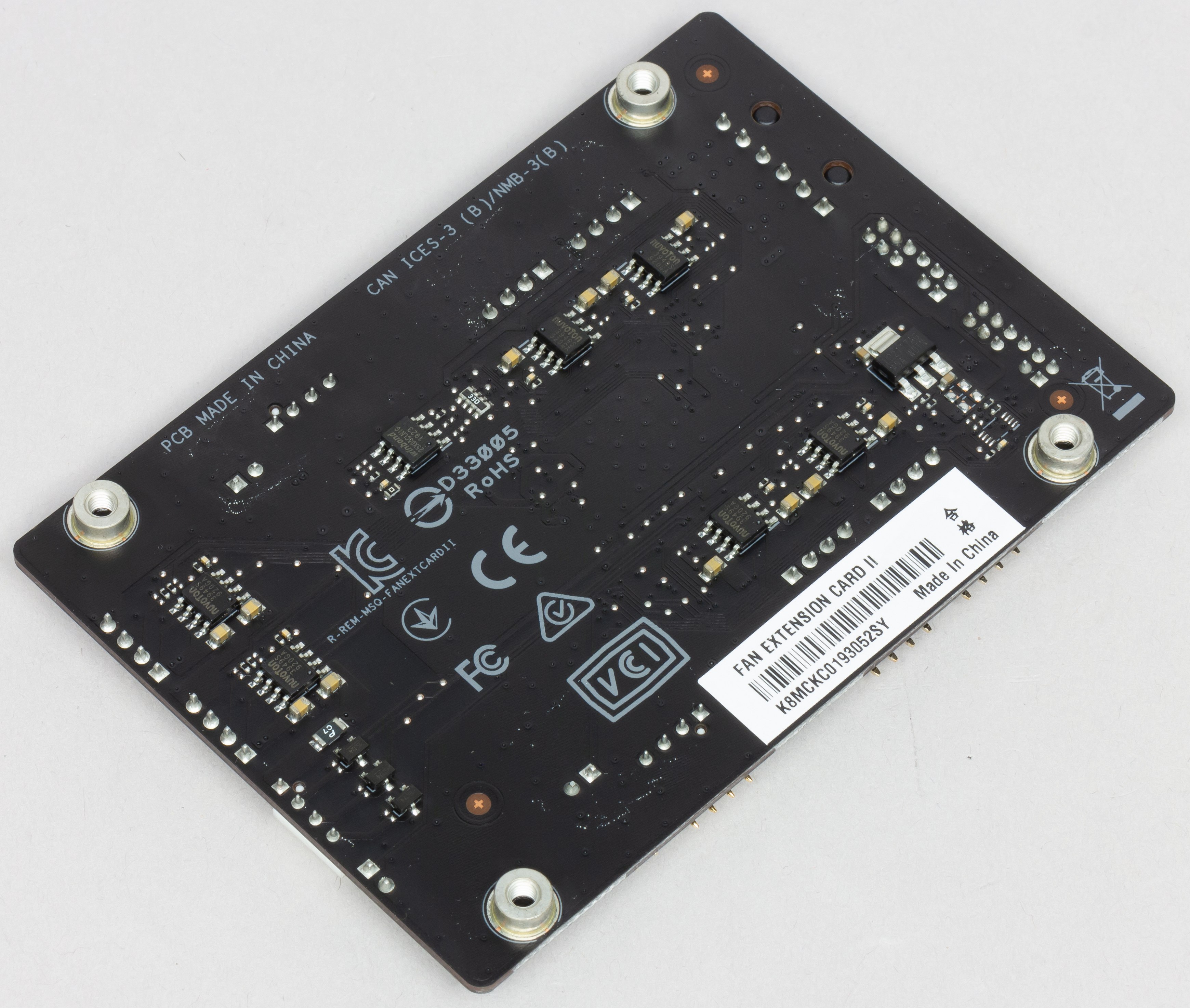

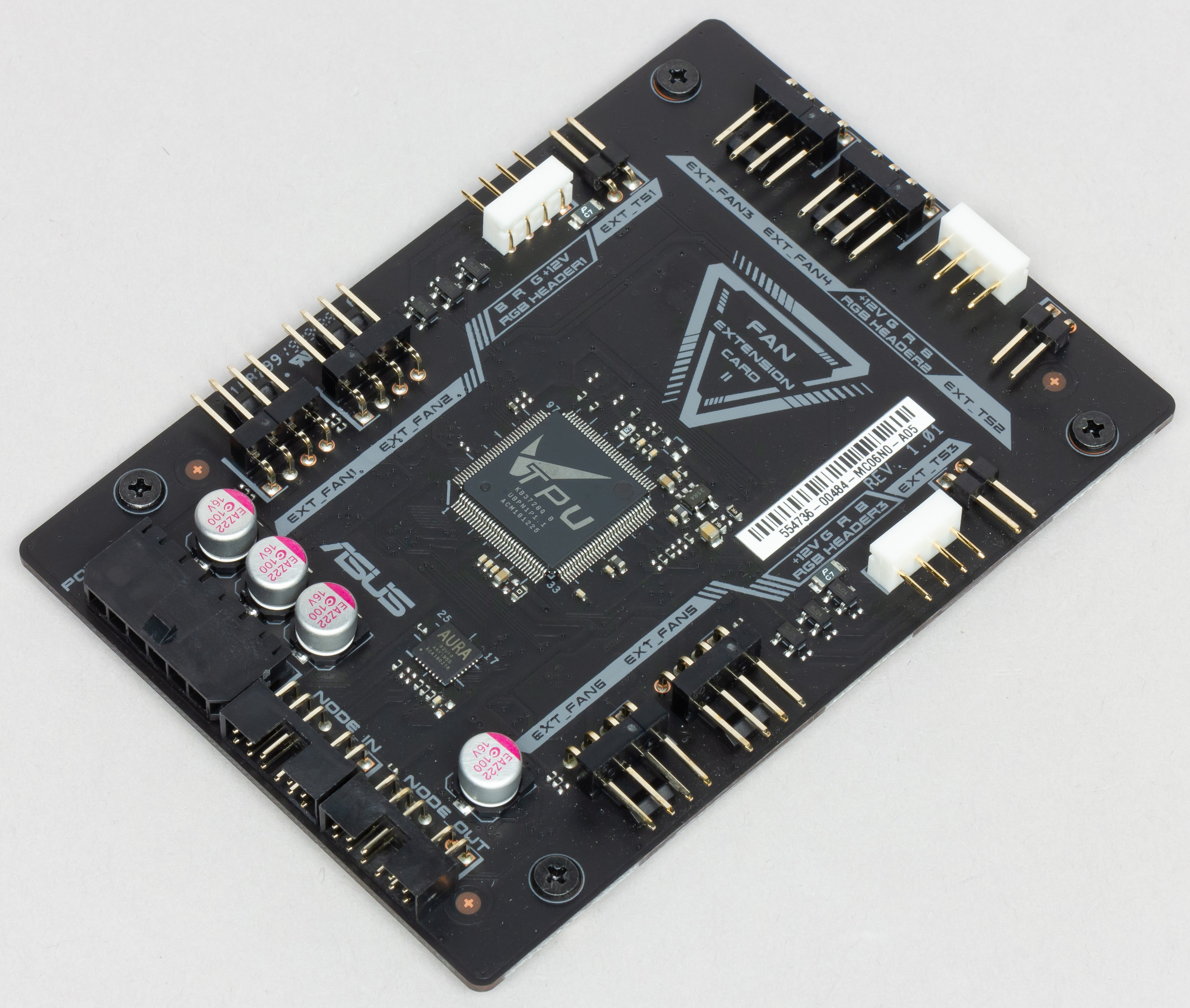

Такой же TPU есть и на прилагаемой в комплекте карте Fan Extension Card II.

Карта расширяет количество гнезд подключения вентиляторов на 6 (всего становится 14!), а также добавляет три гнезда для подключения RGB-подсветки, и три разъема для подключения дополнительных термодатчиков.

Карта требует питания через периферийный разъем от БП и подключается к материнской плате через фирменный разъем Node (при этом на самой карте есть еще такой же разъем для подключения иной проприетарной периферии).

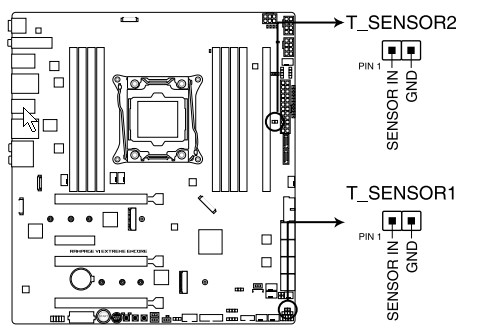

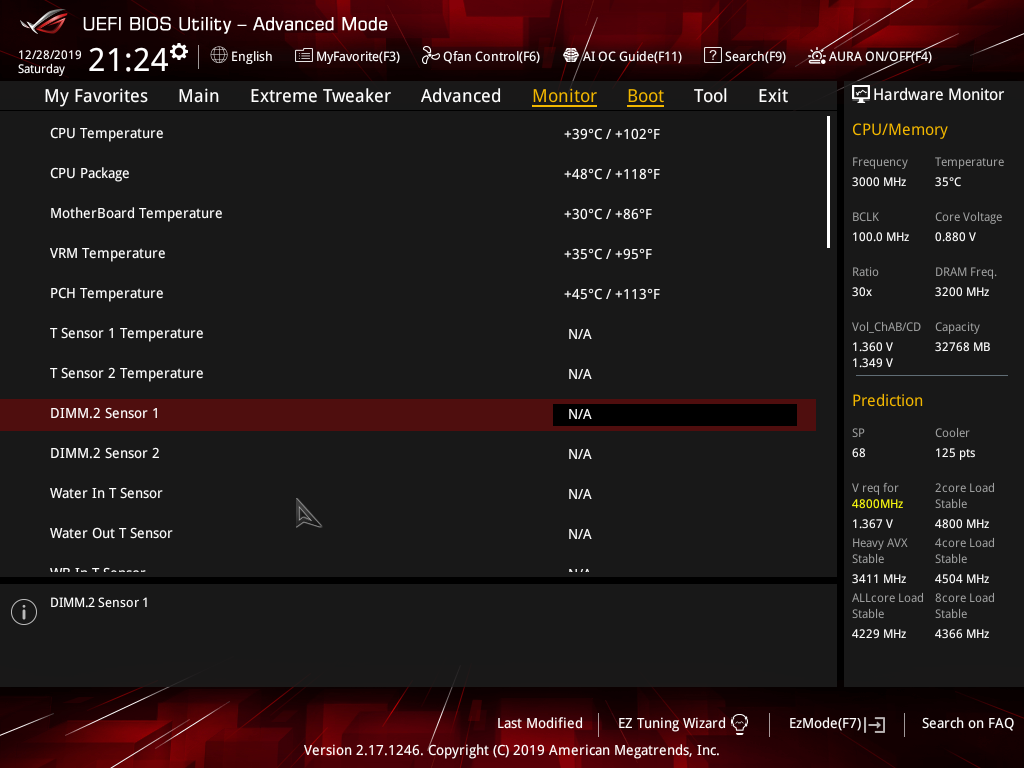

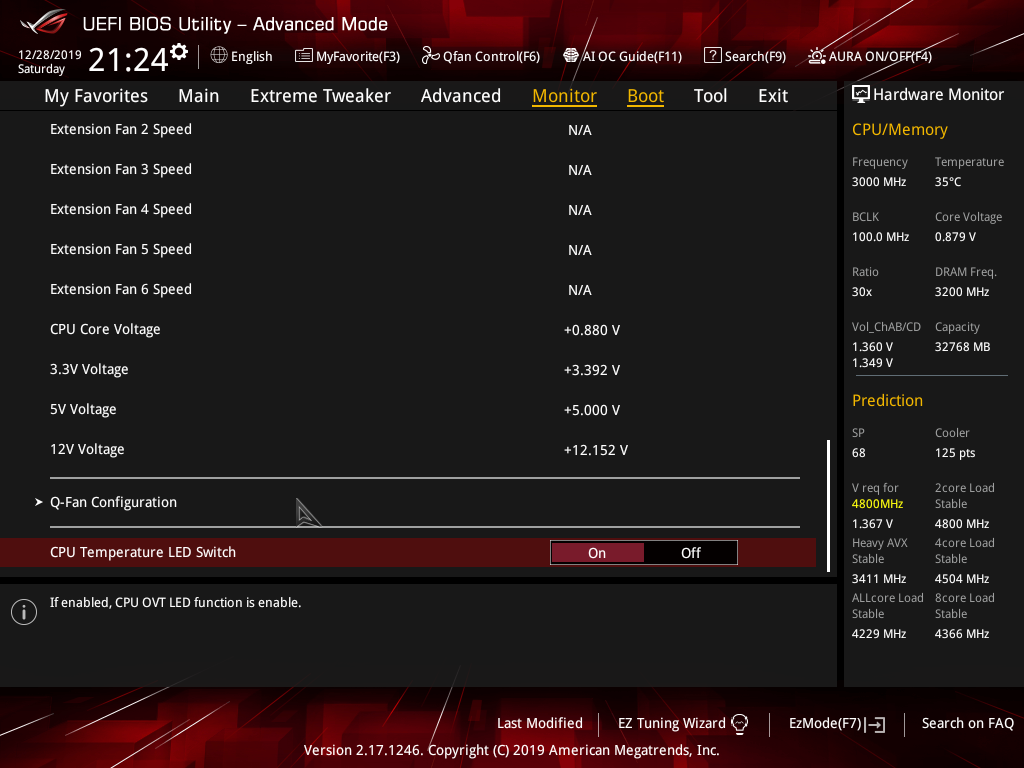

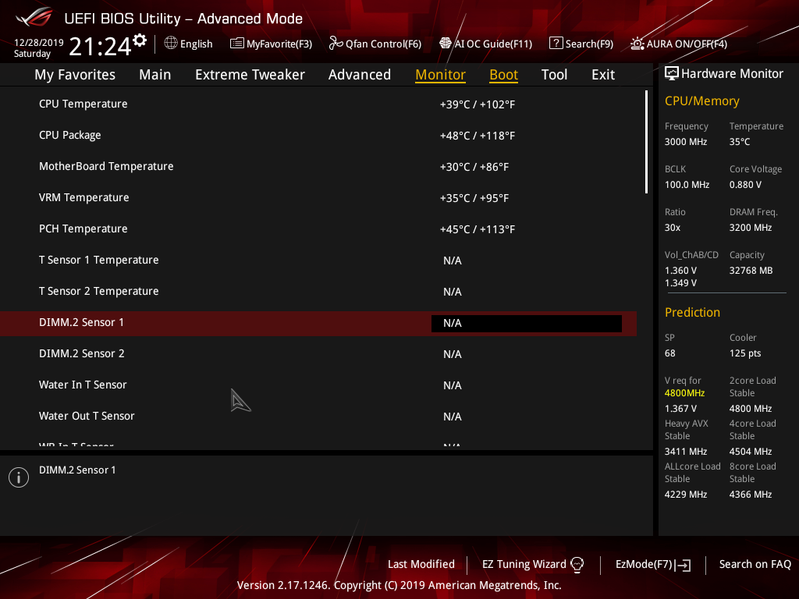

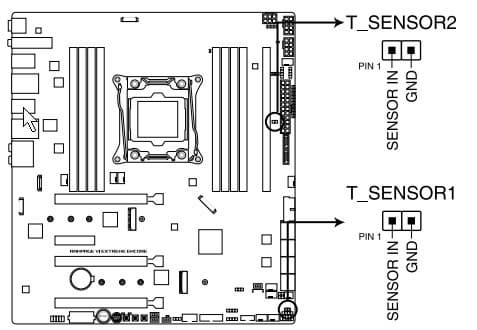

Также Asus ROG Rampage VI Extreme Encore обладает целой россыпью термодатчиков. Управление всем этим богатством возложено на утилиту Fan Xpert4, а также реализовано управление в настройках UEFI/BIOS.

Аудиоподсистема

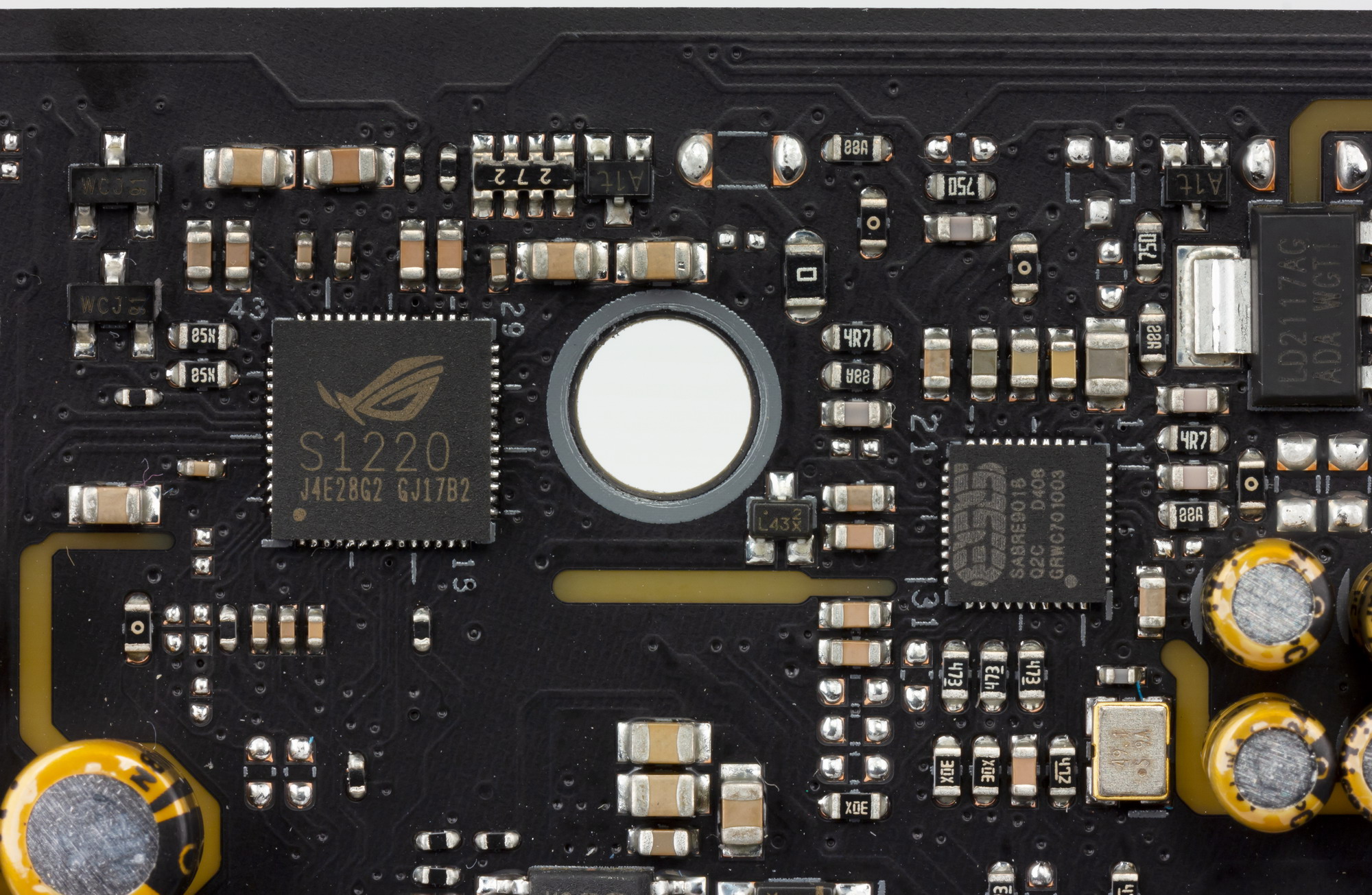

Второй раз мы сталкиваемся с тем, что аудиоподсистема несколько отличается от традиционных. Мы знаем, что практически во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220 (он и в данном случае есть — просто Asus всегда его перемаркировывает в S1220). Он обеспечивает вывод звука по схемам до 7.1.

Ему сопутствует ЦАП ESS Sabre S9018. Имеется также осциллятор Precise TXC, обеспечивающий точную работу ЦАП. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

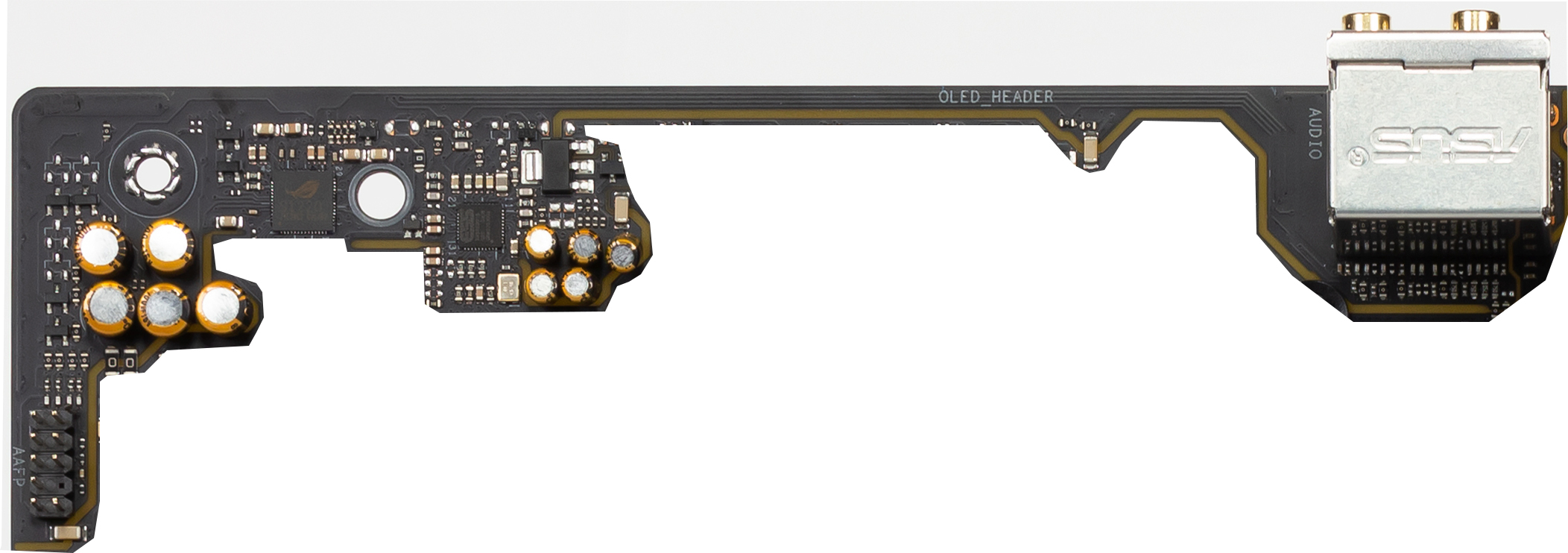

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют позолоченное покрытие, однако не сохранена привычная цветовая окраска разъемов (которая неплохо помогает подключать нужные штекеры без вглядывания в их наименование). Но при этом при работающей матплате имеется соответствующая цветная подсветка гнезд.

В целом очевидно, что аудиоподсистема выглядит отменно, однако мы снова повторим, что это все же в целом стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

По техническим причинам, тестов выходного звукового тракта не проводилось. Наши извинения.

Питание, охлаждение

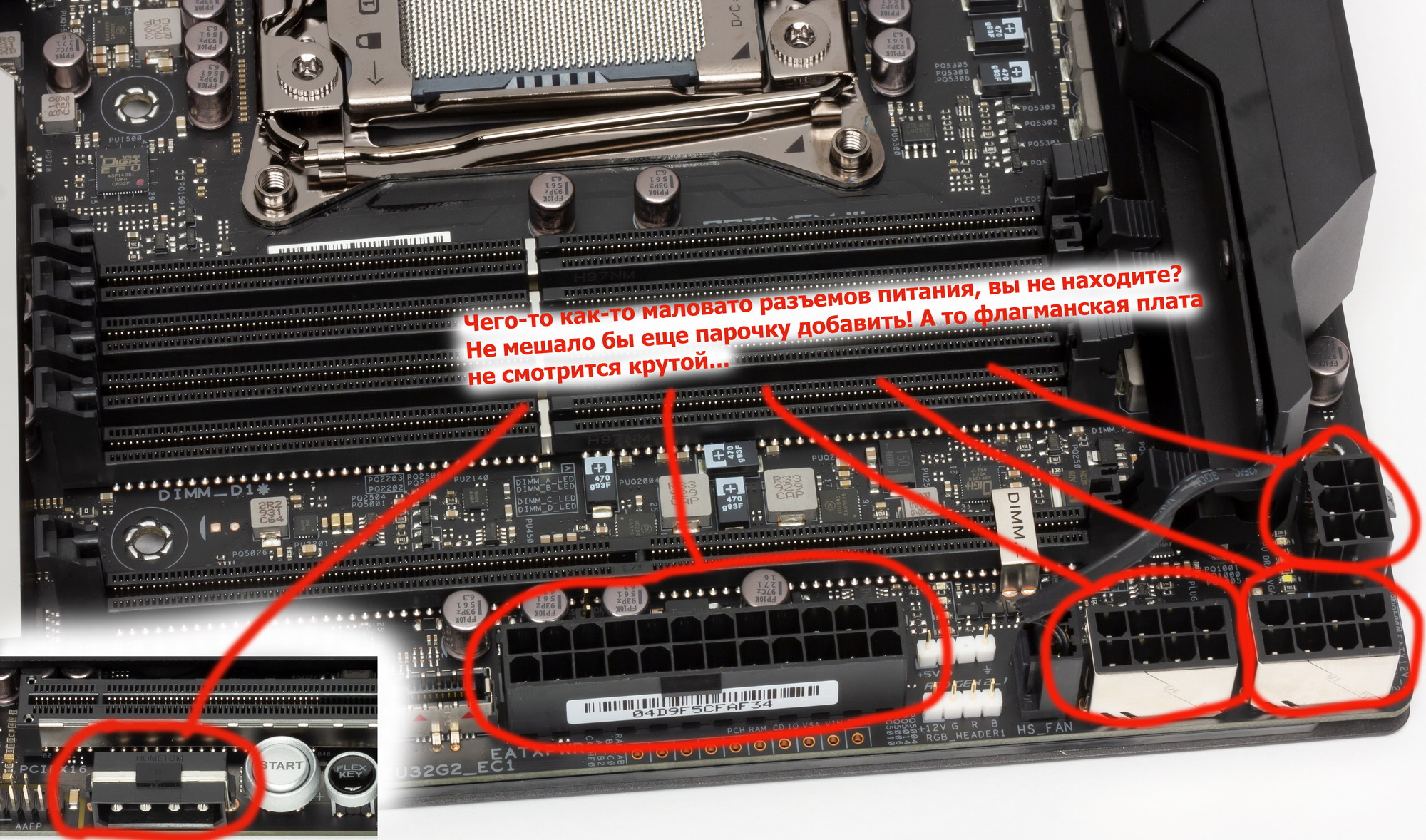

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX здесь есть еще два 8-контактных EPS12V и один 6-контактный EPS12V (его использование опционально).

Также имеется 4-контактный разъем EZ Plug типа Molex в нижней части платы около слотов PCI-E, который может потребоваться для стабилизации питания слотов при мультиграфической конфигурации системы. Его использование также опционально.

Система питания очень внушительная (собственно и не удивительно: ведь материнская плата самого топового уровня и для процессоров, которые очень много потребляют).

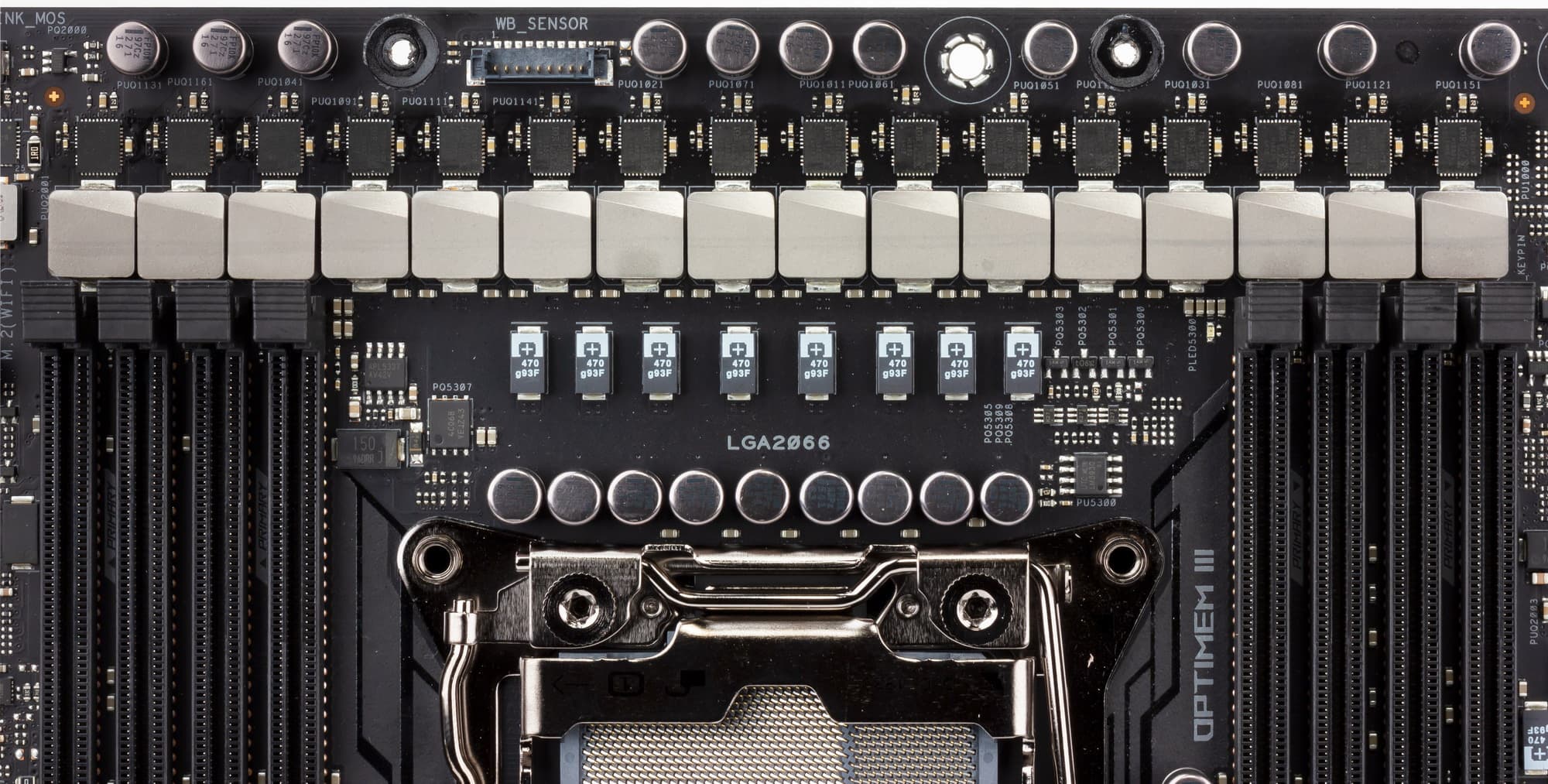

Схема питания ядра выполнена по 16 фазной схеме.

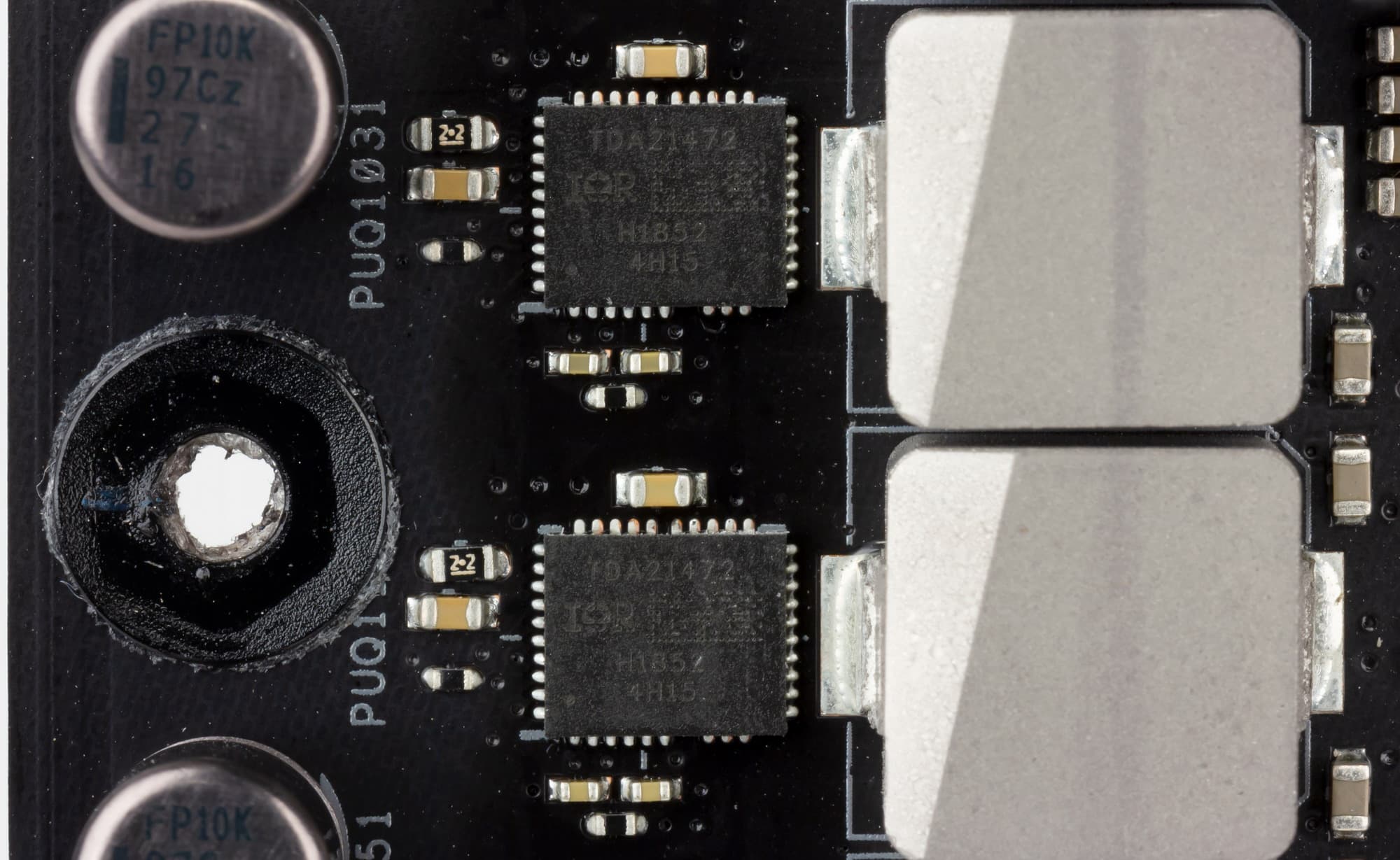

Каждый канал фазы имеет суперферритовую катушку и MOSFET IR TDA21472 на 70 A от Infineon.

То есть в сумме такая мощнейшая система способна на работу с токами больше килоампера (этого хватит на три-четыре супермощных процессора).

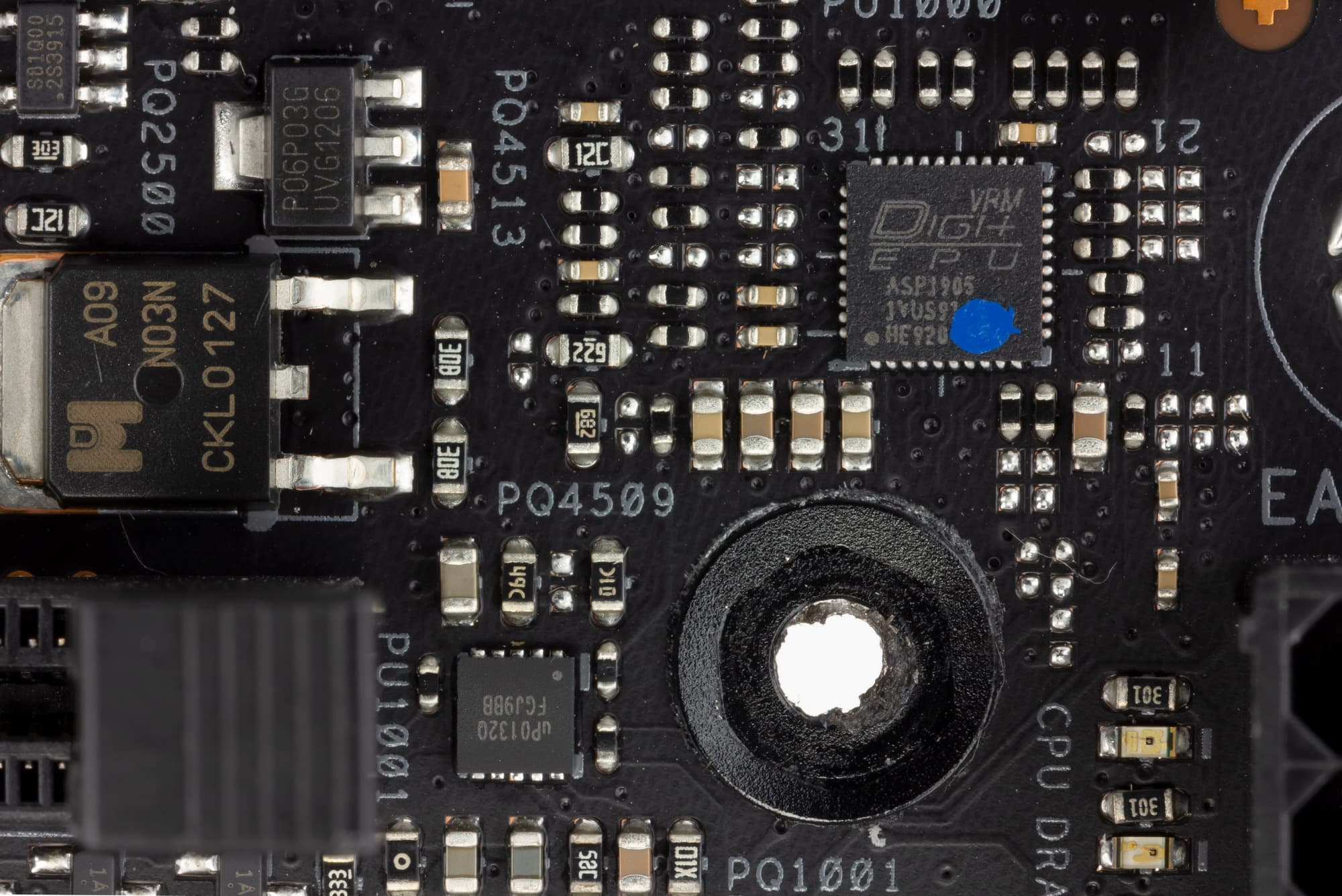

Но кто управляет фазами ядра? — Смотрим и видим цифровой контроллер Digi+ EPU ASP1905 (к сожалению, найти информацию по нему не удалось). Удвоителей фаз на плате нет, поэтому сразу приходит мысль о традиционной уже для Asus схеме программного управления фазами.

Asus декларирует новый подход к системе питания, используя свои «умные» контроллеры. Обычная и распространенная схема питания с удвоителями выглядит примерно так:

То есть для того, чтобы сработала каждая фаза нужно 2 такта от ШИМ-контроллера, поступление питания от EPS12V также идет по очереди.

Как устроено в топовых материнских платах Asus (разумеется, не у всех).

Сигнал от ШИМ-контроллера идет параллельно сразу на 2 фазы (сборки). При этом за такт задействуется питание сразу от двух EPS12V. В этой схеме есть один секрет, не показан промежуточный элемент, который «раздваивает» сигнал, идущий потом сразу к двум сборкам. Это и есть тот самый загадочный фирменный процессор TPU (TurboV Processing Unit, связанный с внешним тактовым генератором), о котором я говорил выше. Asus не раскрывает — какой реальный контроллер скрывается под «TPU». Вот именно через него и задействована данная схема: каждая фаза из 8ми имеет по два набора элементов, то есть просто параллельно, а использовать полновесную схему, или что-то из нее выключать — заведует TPU. Для этих целей на плате имеются 8 вспомогательных контроллеров uPI Semiconductor uP0132Q, которые, судя по всему, и заняты хитрым включением/отключением сборок.

Можно ли назвать такой подход честным, когда ШИМ-контроллер дает прямые сигналы каждой сборке? Наверно, да. И наверно сделать разводку под честные фазы и поставить ШИМ-контроллер, умеющий работать с таким количеством фаз — много сложнее и дороже. В целом можно сказать, что такая система питания дает огромный запас стабильности.

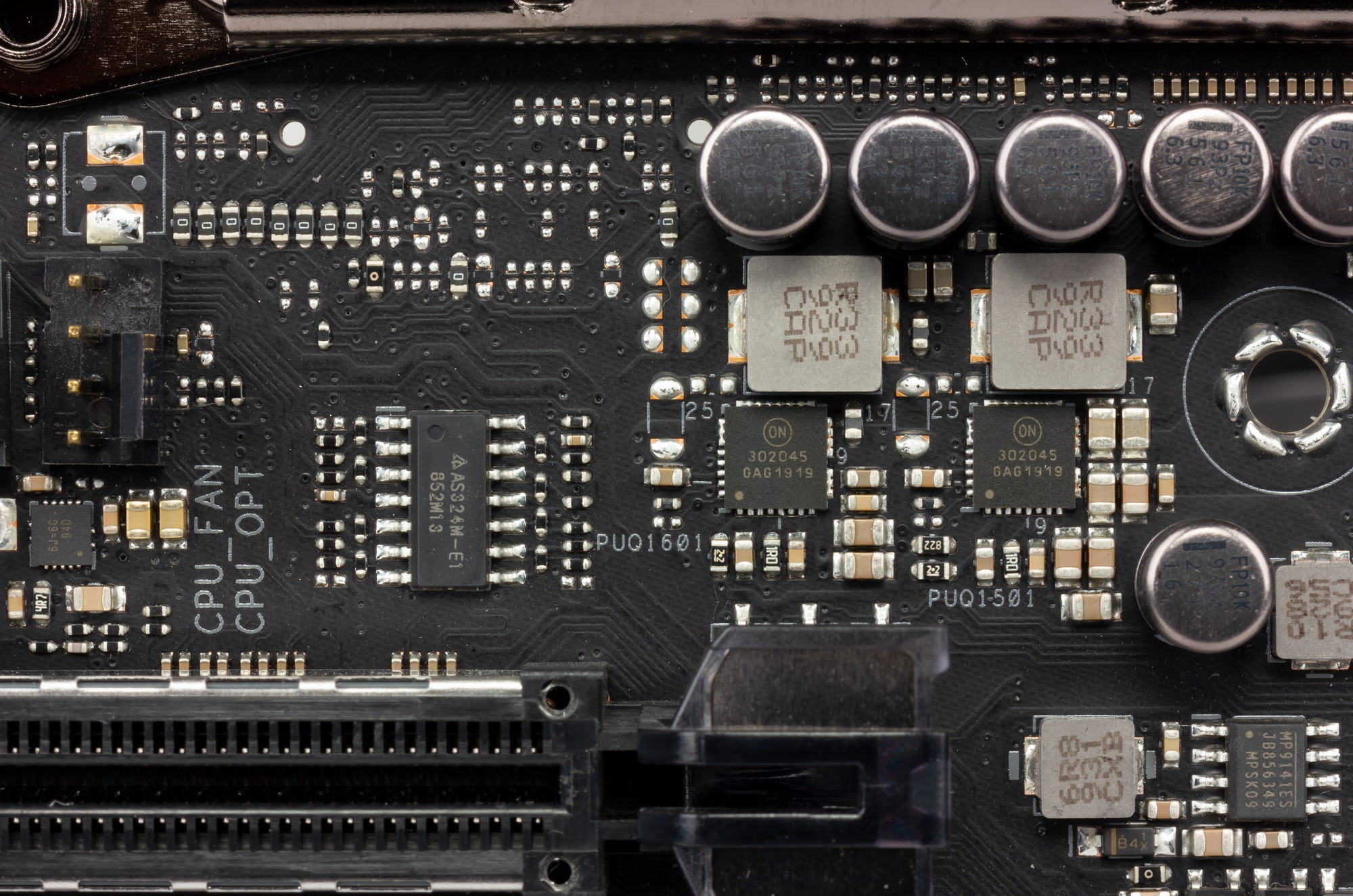

Блок питания Unicore расположен под сокетом LGA 2066 и имеет 2х фазную схему питания с Dr.Mos NCP302045 от On Semiconductor.

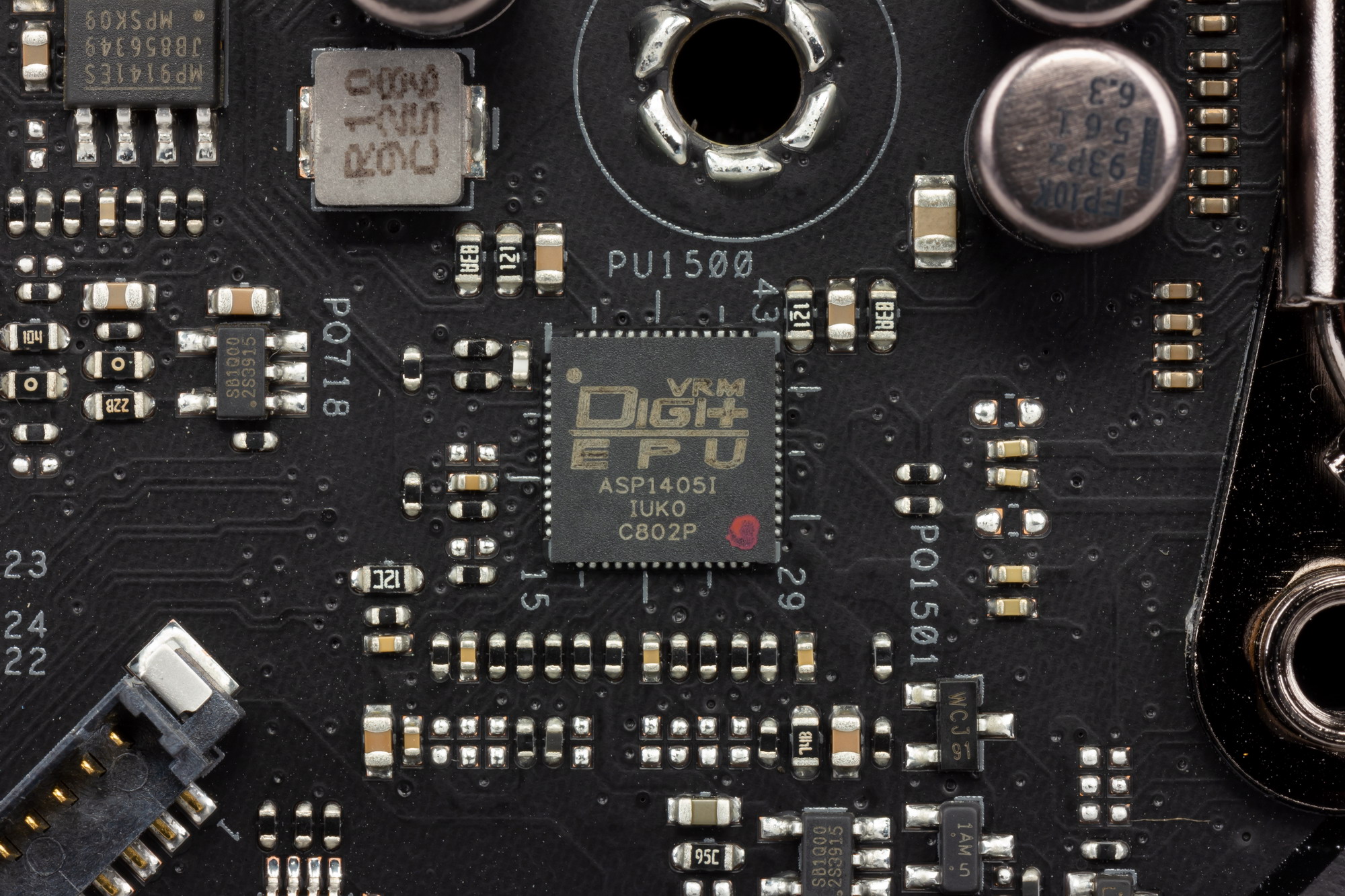

В этой схеме используется уже привычный ШИМ-контроллер Digi+ EPU ASP1405I.

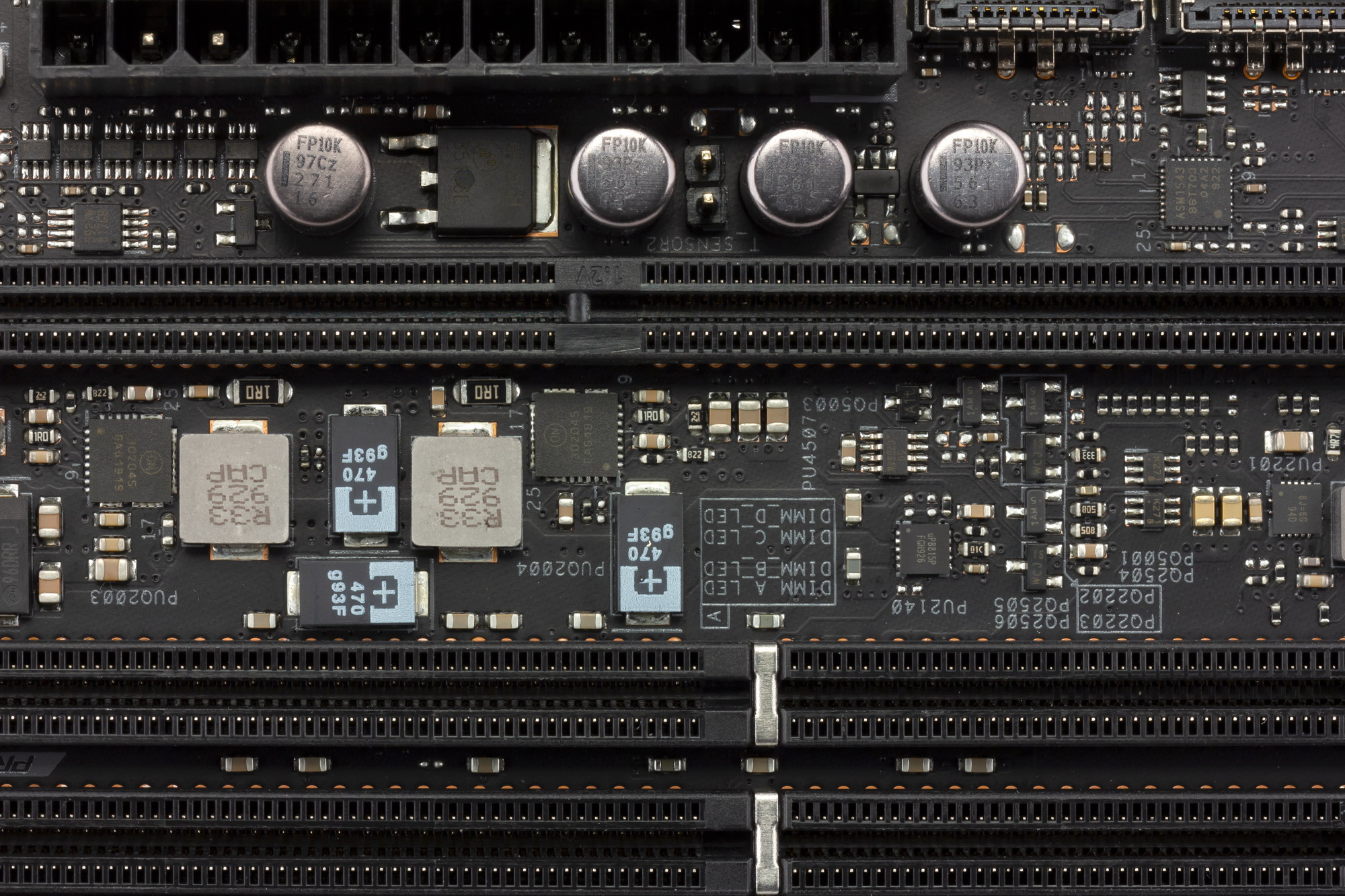

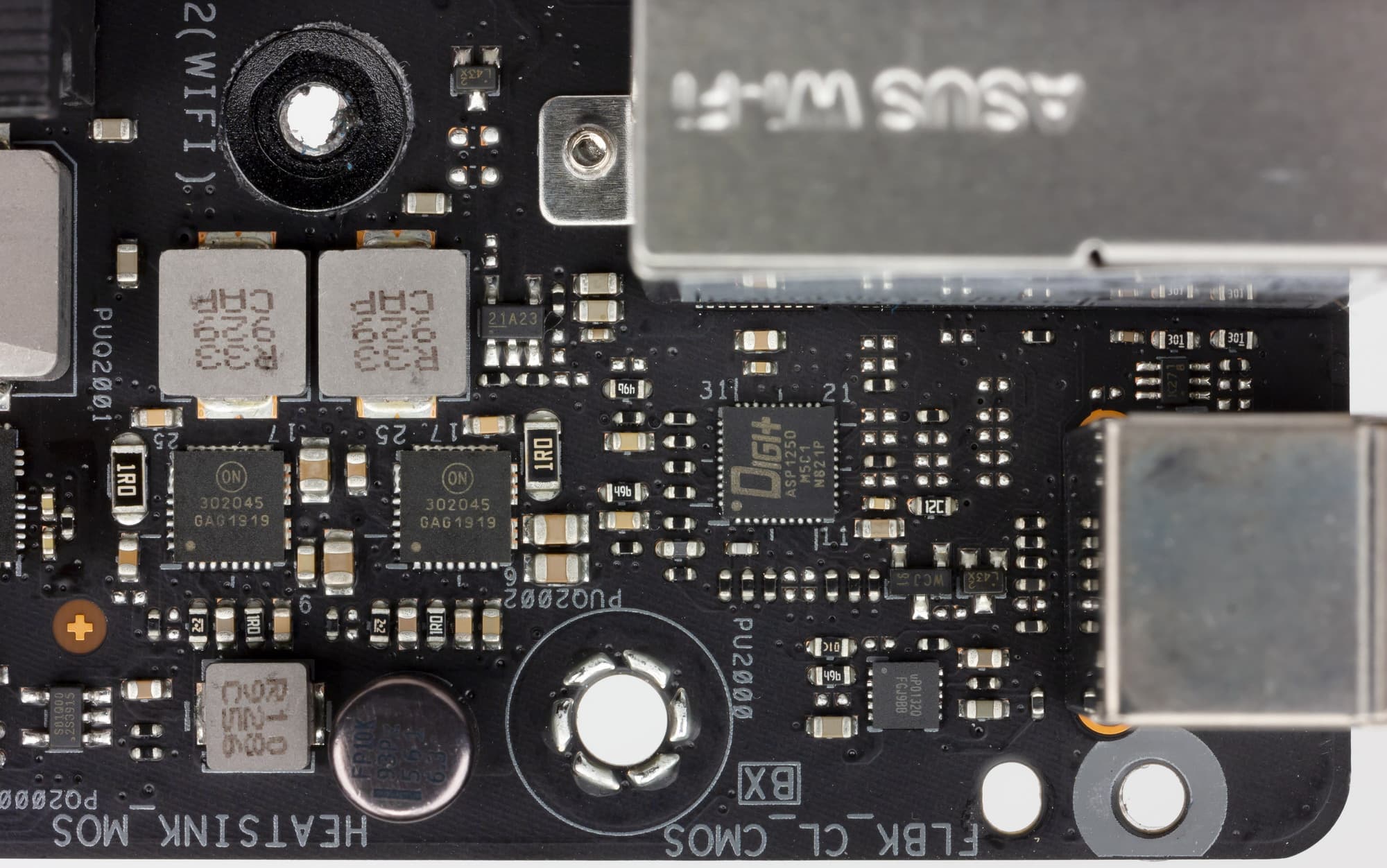

Что касается модулей оперативной памяти: каждый из двух блоков DIMM имеет по двухфазной системе питания.

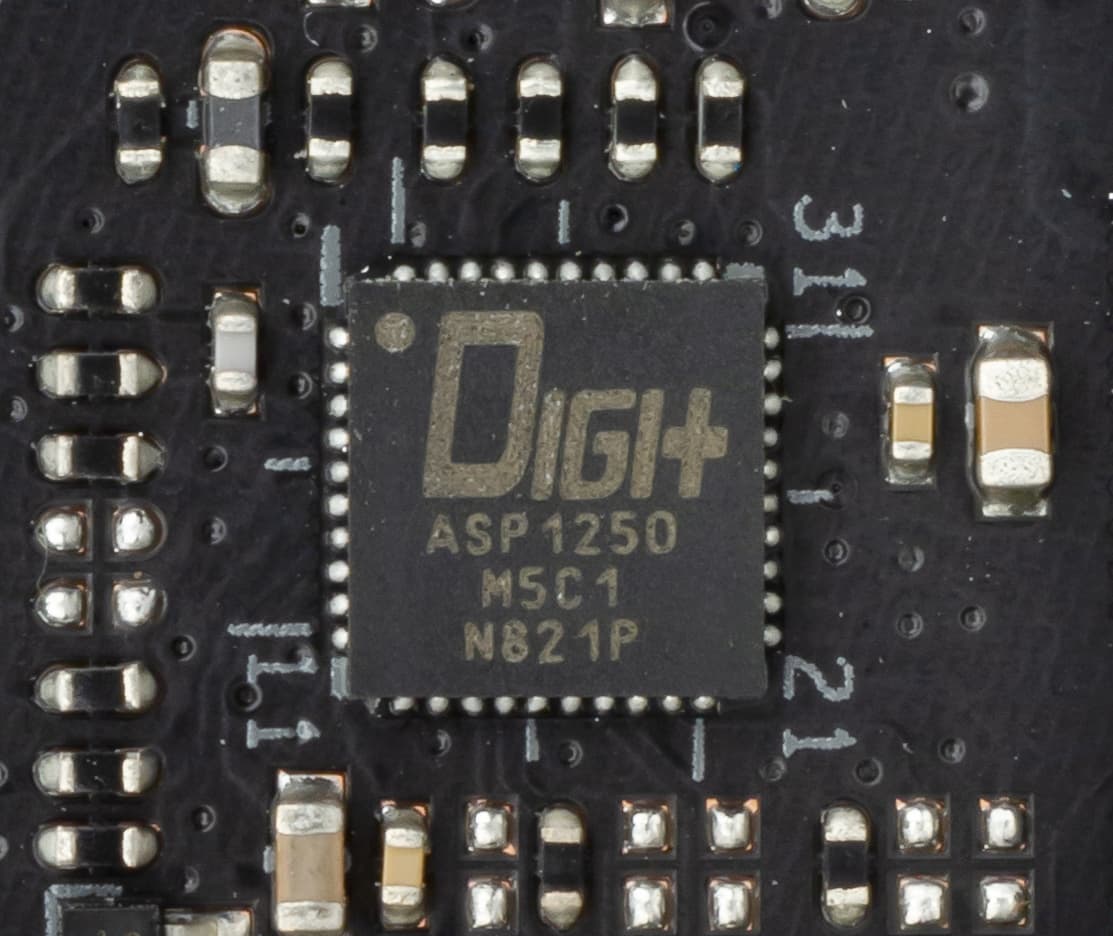

Каждая схема имеет собственный ШИМ-контроллер Digi+ ASP1250

Теперь про охлаждение.

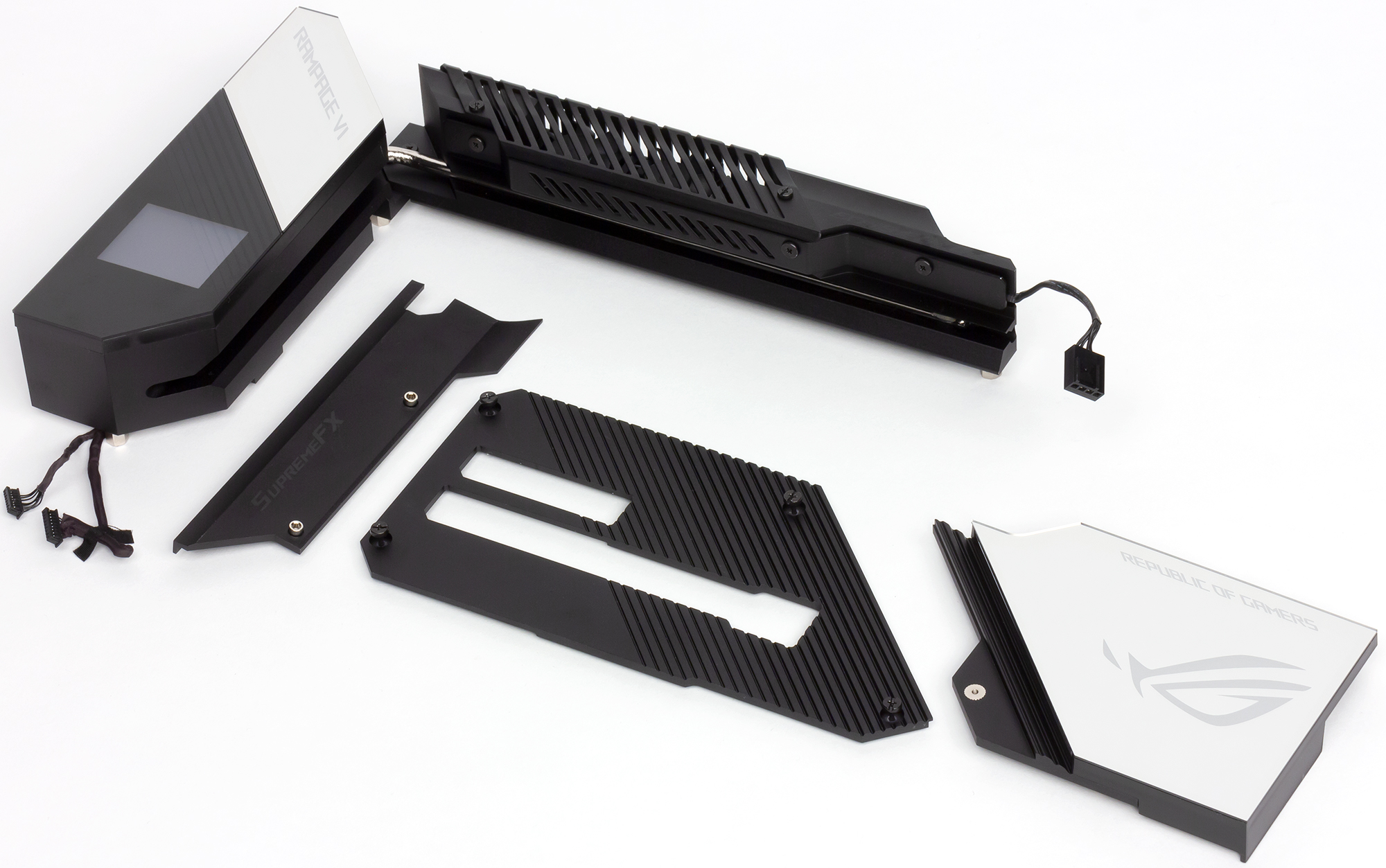

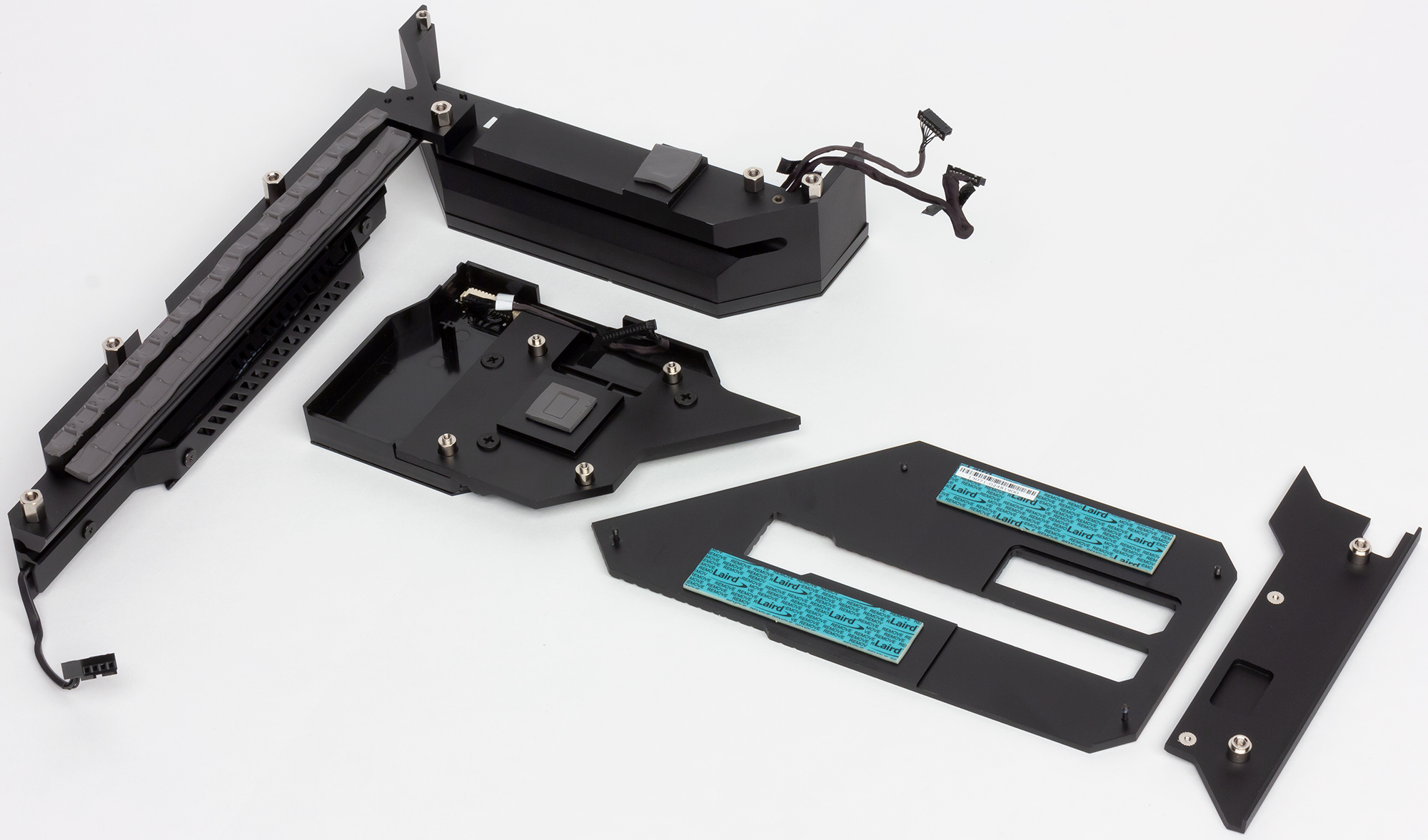

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

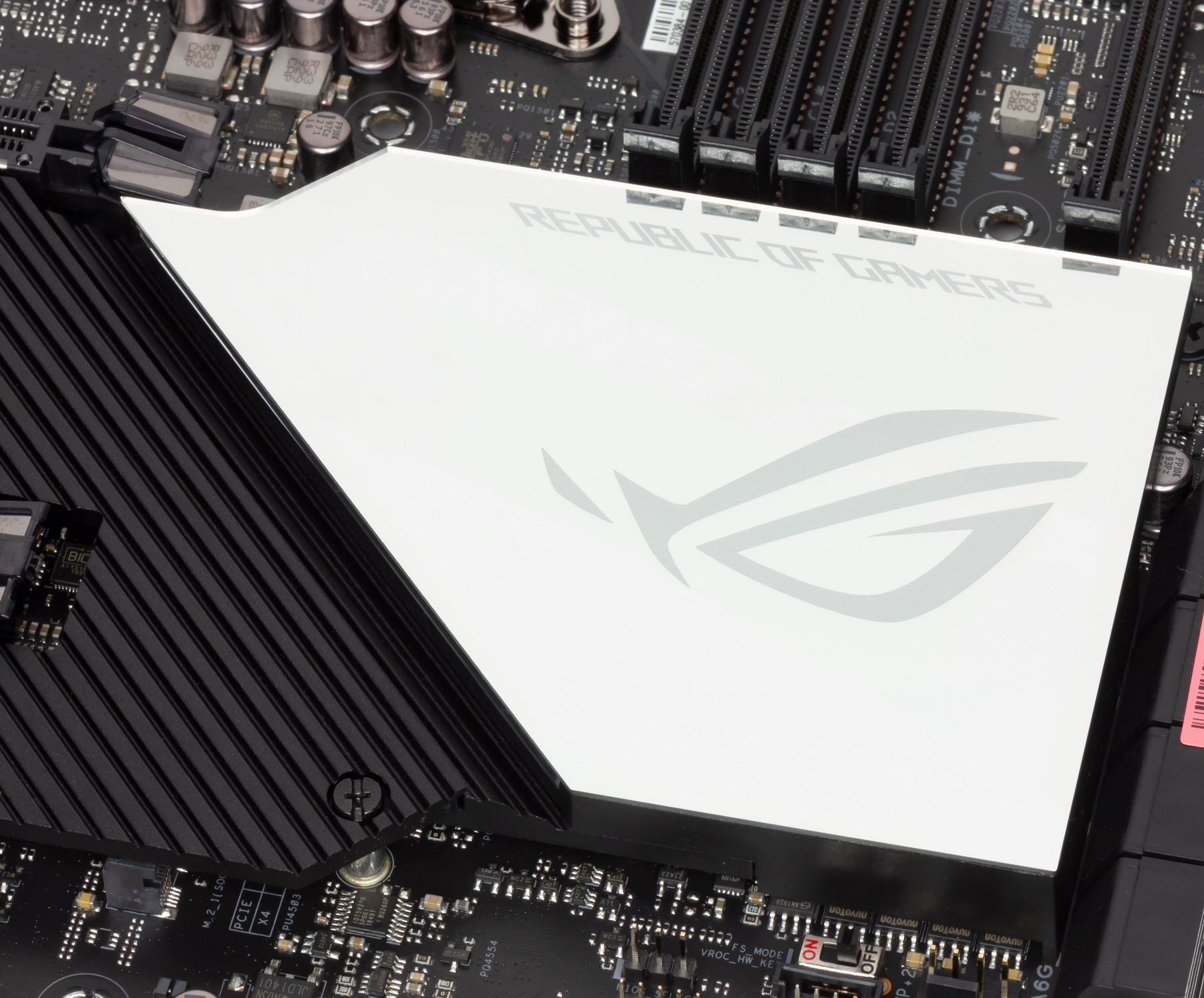

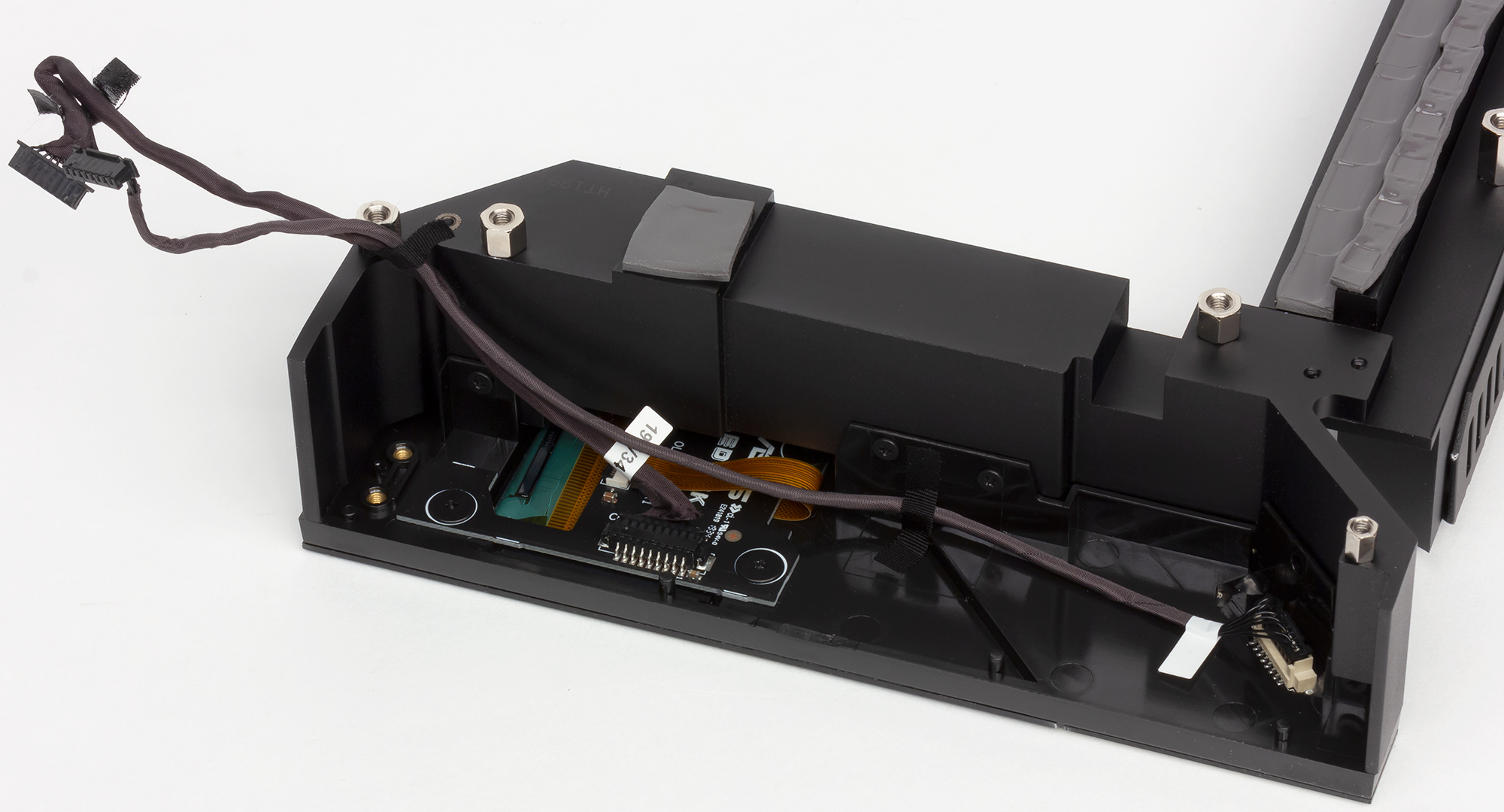

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свой мощный радиатор, а еще один радиатор имеется около задней панели — призван охлаждать Aquantia (Aqtion AOC107 (скоростной сетевой контроллер). Оба радиатора связаны тепловой трубкой под прямым углом друг ко другу.

Массивный вышеупомянутый радиатор основного VRM имеет свои два небольших вентилятора.

Для двух модулей M.2 (2_1 и 2_2), как я уже выше отмечал, есть свой общий радиатор с термоинтерфейсами. Он крепится самостоятельно и не принимает участие в общей схеме охлаждения.

Стоит отметить, что два вентилятора на радиаторе VRM не доставляют дискомфорта, так как включались не часто (они настроены на пороговые температуры нагрева около 70 °C).

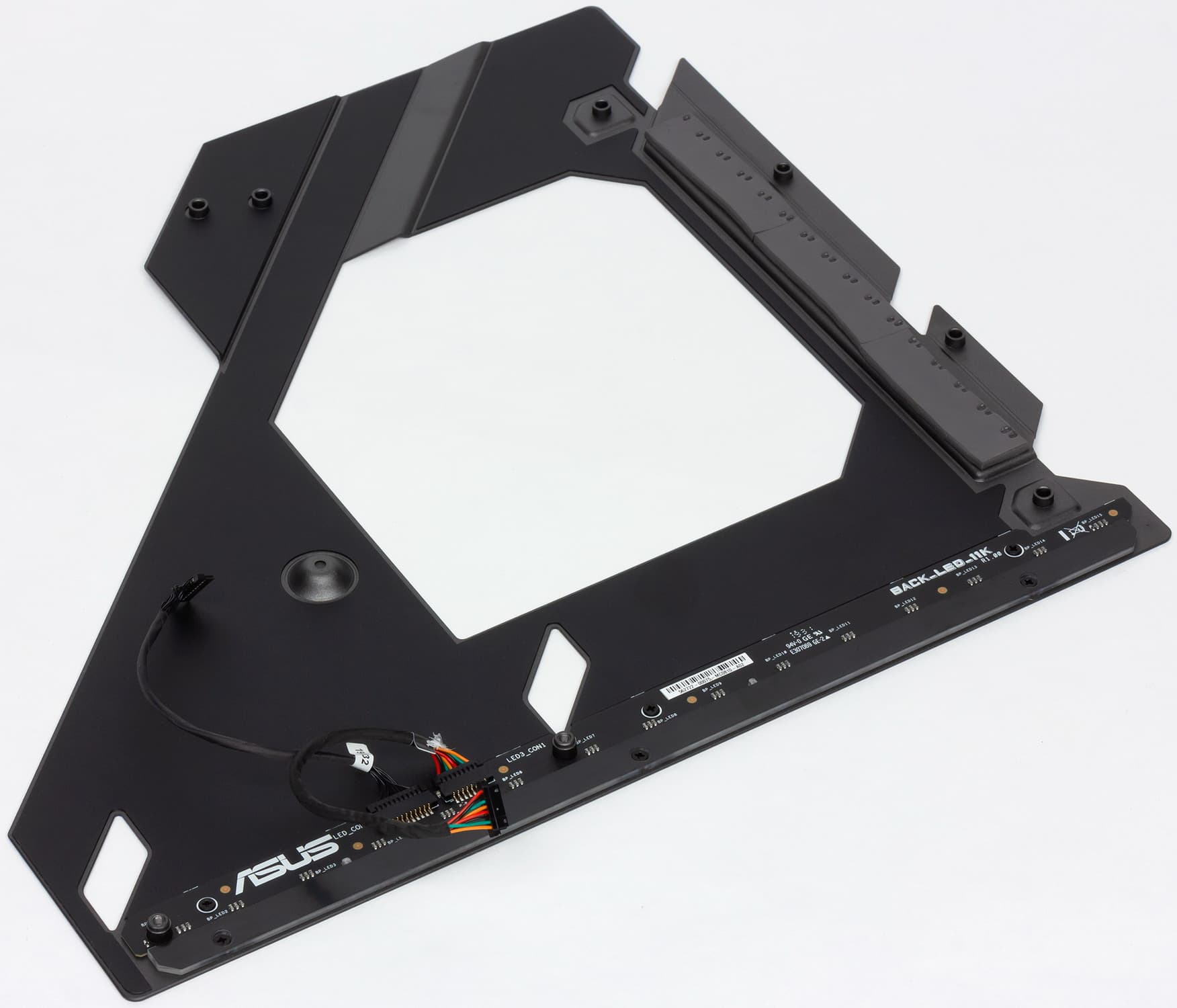

Следует также отметить, что пластина, установленная на обороте матплаты, также участвует в охлаждении, прижимаясь через термоинтерфейс к ряду конденсаторов в местах VRM.

Над аудиоподсистемой установлен пластиковый кожух соответствующего дизайна, привычного кожуха над блоком разъемов задней панели нет, ибо его место занял радиатор.

Еще раз хочу отметить, что система питания колоссально мощная, понятно, что уровень HEDT того требует, однако здесь налицо большой запас прочности и стабильности.

Подсветка

Топовые платы Asus всегда имеют красивую подсветку с особым дизайном: светодиоды образуют яркие эффекты на кожухе, покрывающем задний блок с разъемами, а также подсвечены радиатор чипсета и иногда кожух над блоком аудио. В данном случае последний остался без подсветки, однако на основном кожухе имеется OLED экранчик (о нем упоминал уже ранее, а его настройки будут рассмотрены ниже). Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу Armoury Crate.

Который раз уже наверно пишу, но хочется все равно отметить, что сейчас как правило, практически все топовые решения (будь то видеокарта, материнская плата или даже модули памяти) оснащаются красивыми модулями подсветки, положительно влияющими на эстетическое восприятие. Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом.

Надо сказать, что ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Asus. А кому не нравится — всегда подсветку можно выключить через то же ПО (или в BIOS).

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя asus.com.

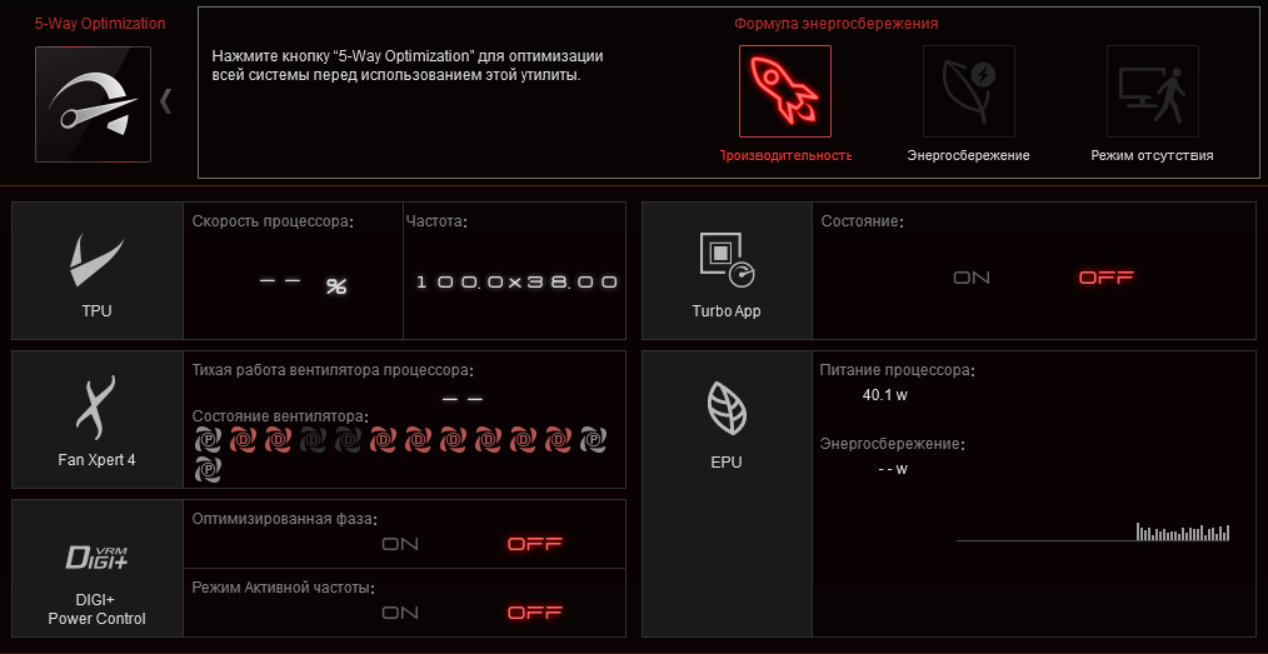

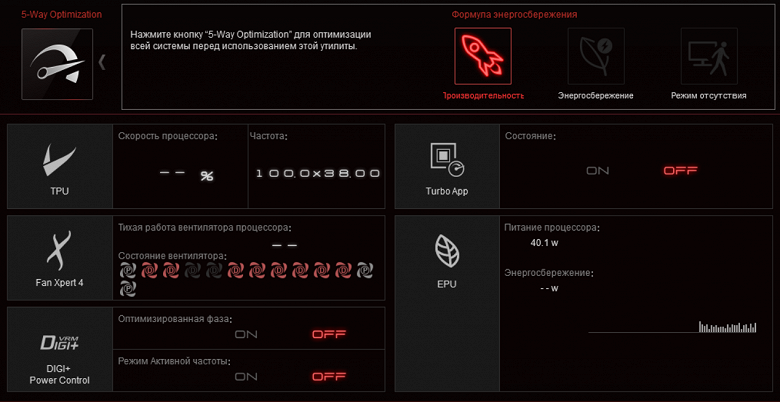

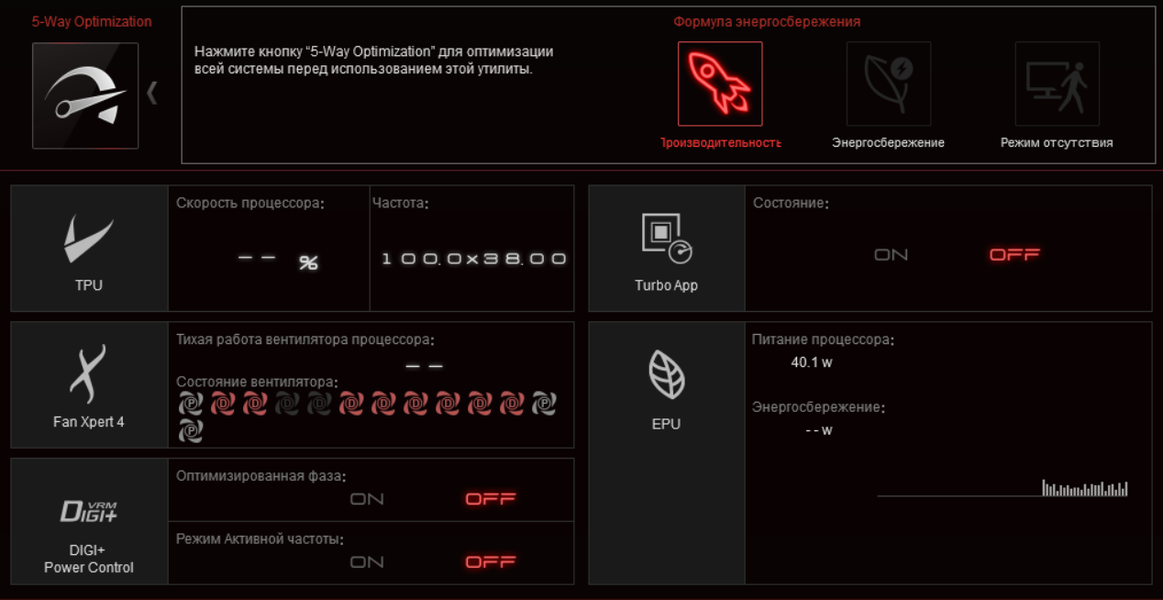

Основная программа — AI-Suite. В ней все управление параметрами работы материнской платы, и основным элементом является Dual Intelligent Processors 5 — программа настройки работы всей платы по частотам, вентиляторам и напряжениям.

Название «Dual Intelligent Processors 5» означает пять стадий установки оптимальных параметров работы системы при оверклокинге. И задействованы в этом два процессора: TPU и EPU (первый форсирует параметры, второй отвечая за энергосбережение, вносит коррективы).

Для каждой топовой материнской платы, где работает вышеуказанная технология, создаются всевозможные варианты сочетаний частот, таймингов, вольтажей, то есть получается много пресетов. И вот, TPU — берет некий пресет оверклокинга, устанавливает параметры. EPU следит за энергосбережением.

Затем идет переход к третьей стадии — наладке работы систем охлаждения, чтобы они обеспечили должное снижение температуры процессору и ОЗУ.

Затем ШИМ-контроллер командует транзисторными сборками с помощью дополнительных чипов отбрасывая ненужные.

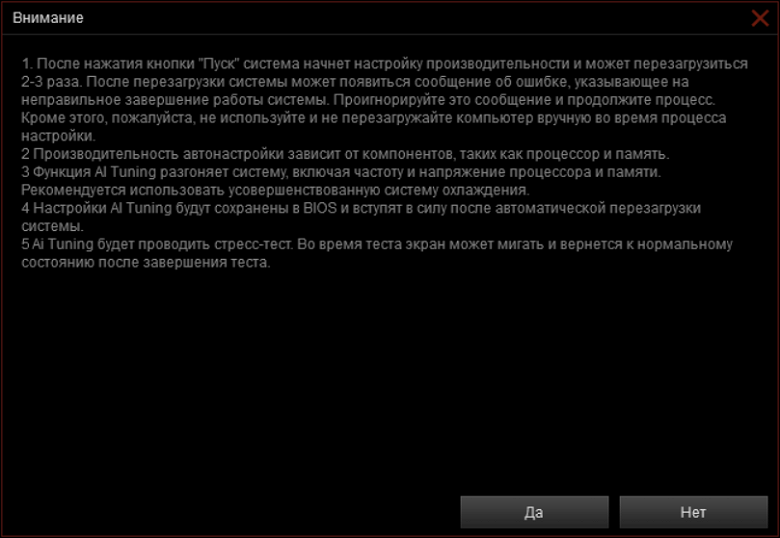

Геймер всегда может вмешаться и задать свои параметры, прочитав предупреждение, что в случае ручного разгона он все последствия берет на себя.

Есть и более быстрый путь оптимального авторазгона через тот же Ai Suite. Он достигается путем смены параметров работы платы в UEFI (через программу), стресс-тестов. ПК может перезагрузиться несколько раз. Пользователь получает данное предупреждение:

Следует еще сказать про утилиту Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой (Aura Sync ныне интегрирована в Armoury Crate) ну и новыми возможностями, а также отвечает за синхронизацию работы всех устройств Asus из серии ROG. Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет. Пока в UEFI включена опция установки Armoury Crate — Asus Live Update будет принудительно установлен, и периодически будет оповещать о надобности обновлений. Удалить его невозможно, т. к. при следующей перезагрузке программа снова будет установлена из UEFI. Так что, если кому сие не нужно — не забудьте в настройках BIOS выключить эту утилиту.

Программа прежде всего находит все совместимое «железо»

Также этой же программой настраивается экранчик на радиаторе около задней панели. На него можно вывести короткие анимации (из предлагаемого набора, а также загрузить свои), либо вывести параметры работы ПК по температурам, оборотам вентиляторов и т. п.

Управление подсветкой теперь тоже внутри Armoury Crate. Можно настроить эффекты подсветки при выключенной материнской плате (когда ПК выключен, но БП все равно подает питание на материнскую плату).

Разумеется, можно отдельно настроить разъемы ARGB и RGB на материнке.

Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, включая модули памяти.

Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.

У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще). Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними

Разумеется, есть и иные фирменные утилиты Asus, однако я уже неоднократно о них рассказывал, и загромождать статью сейчас не стану.

Настройки BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

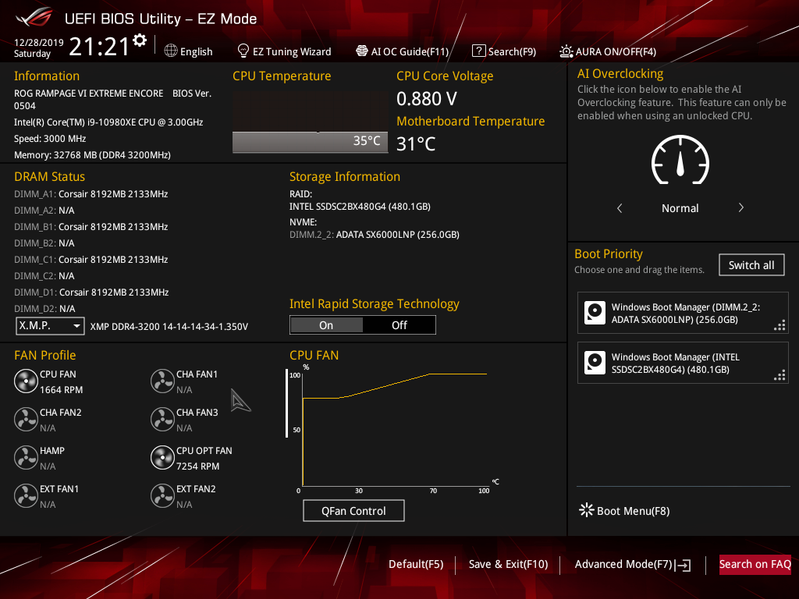

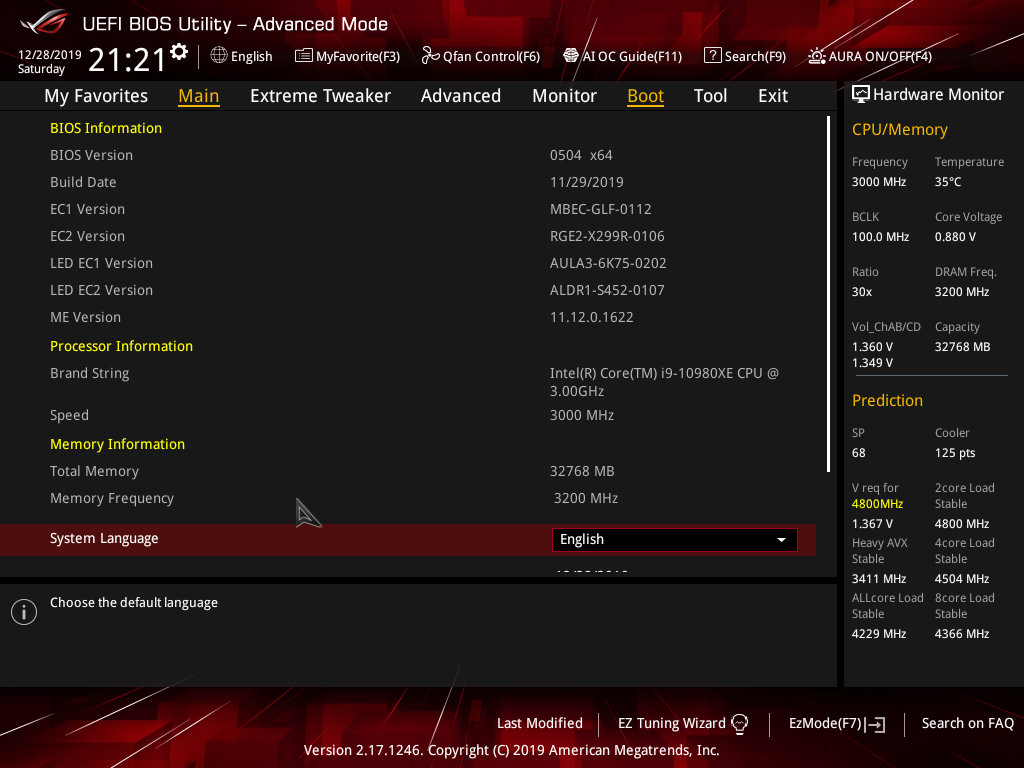

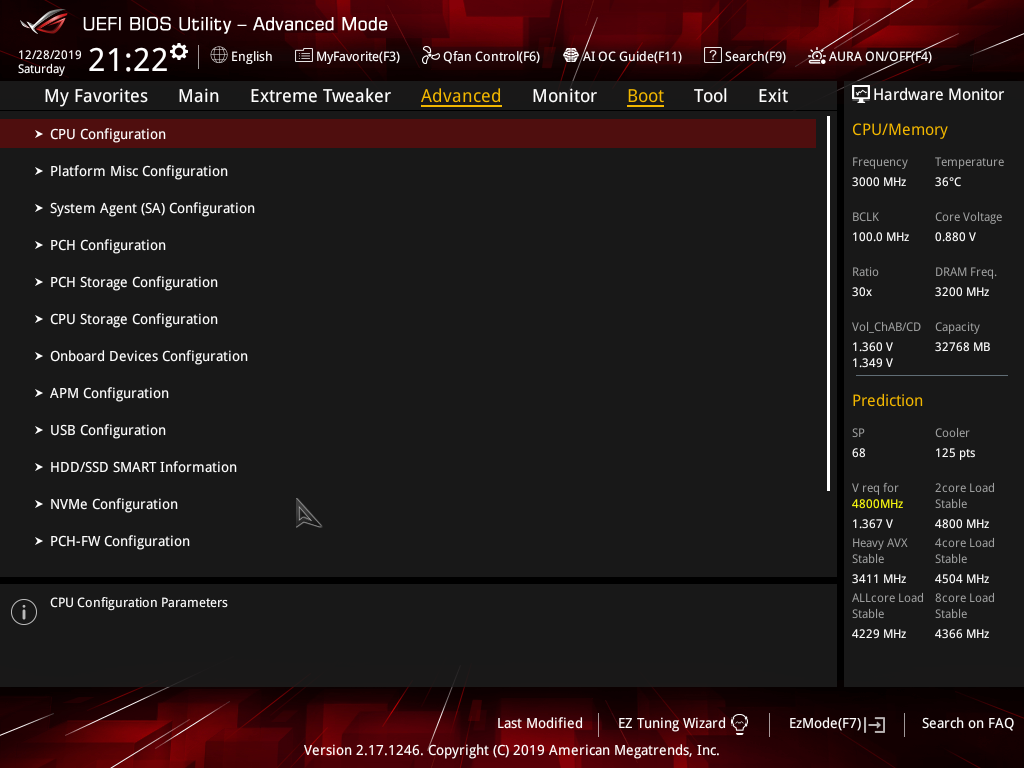

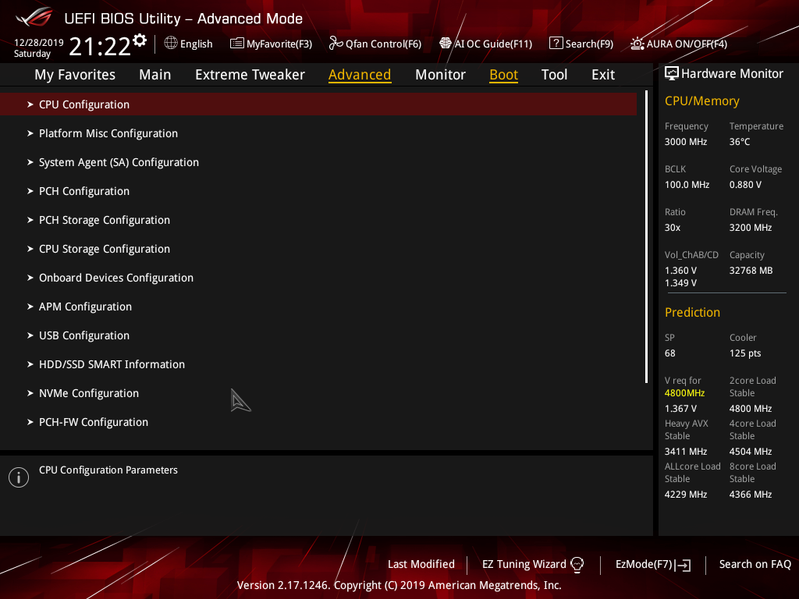

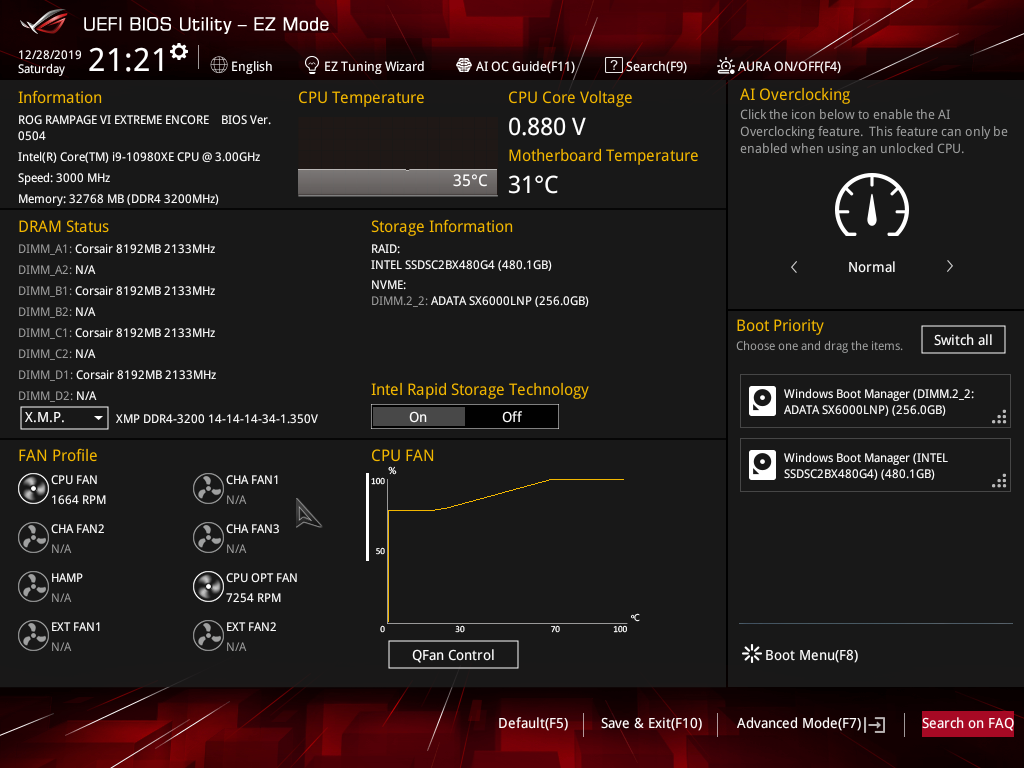

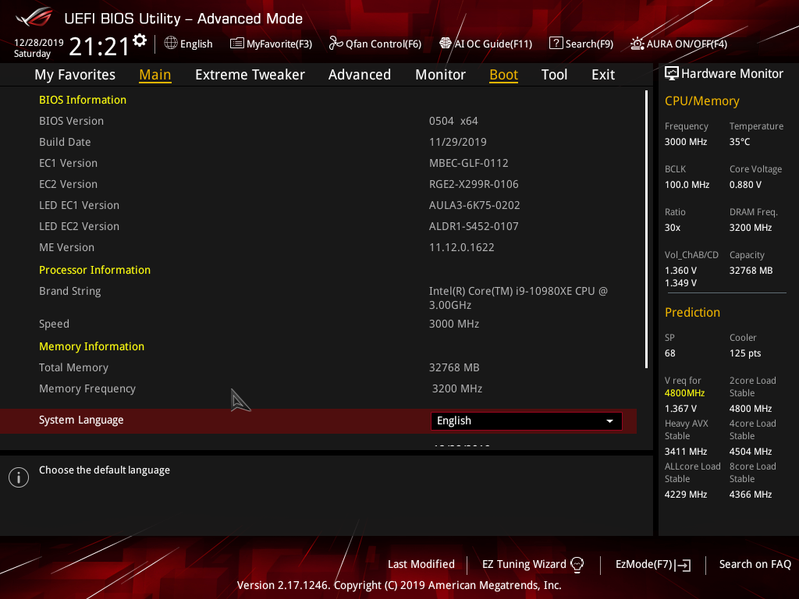

Попадаем в общее «простое» меню, где по сути одна информация, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

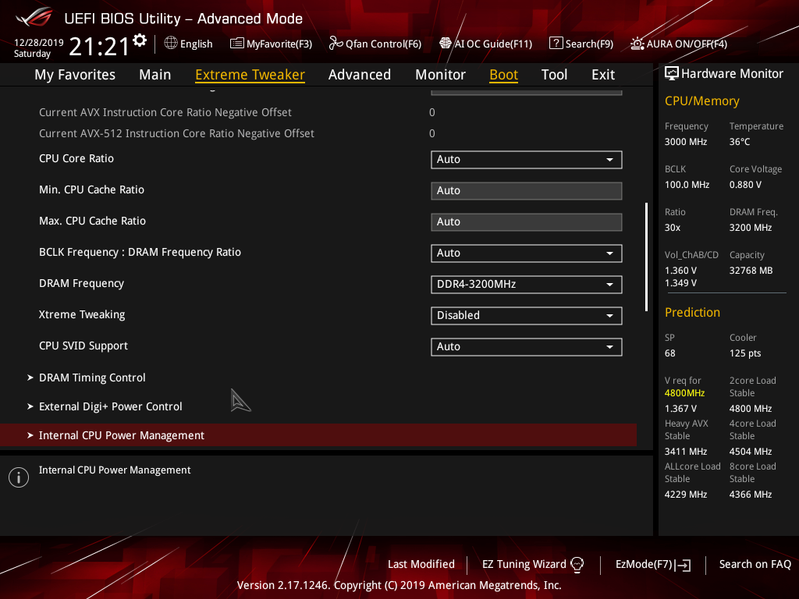

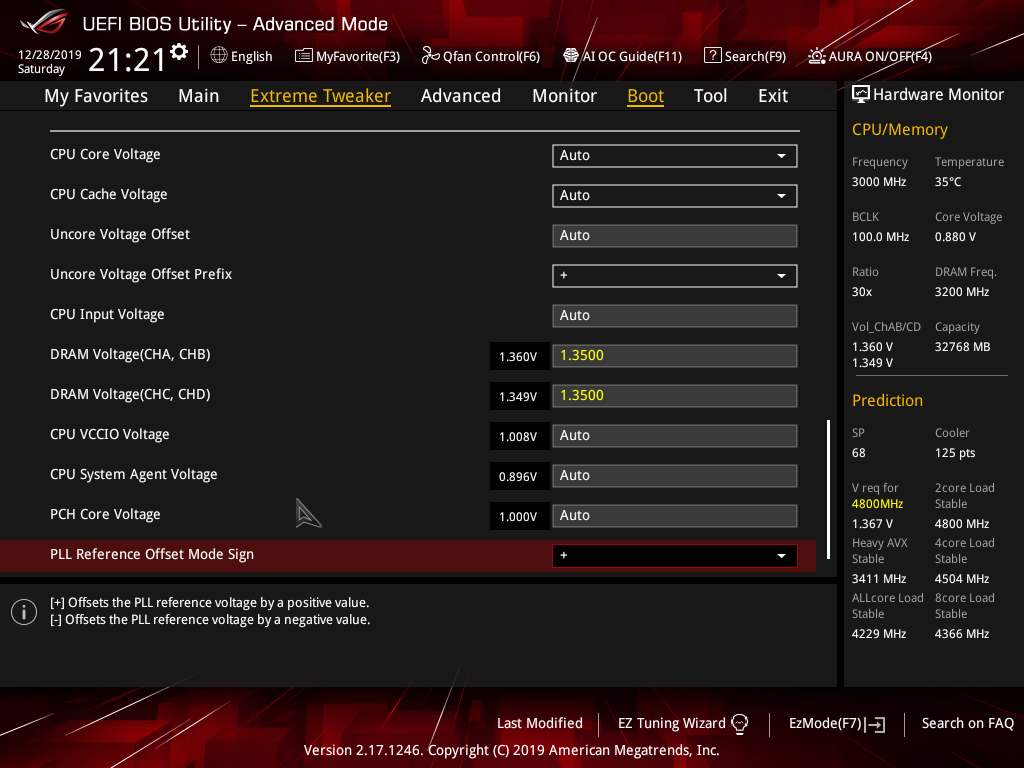

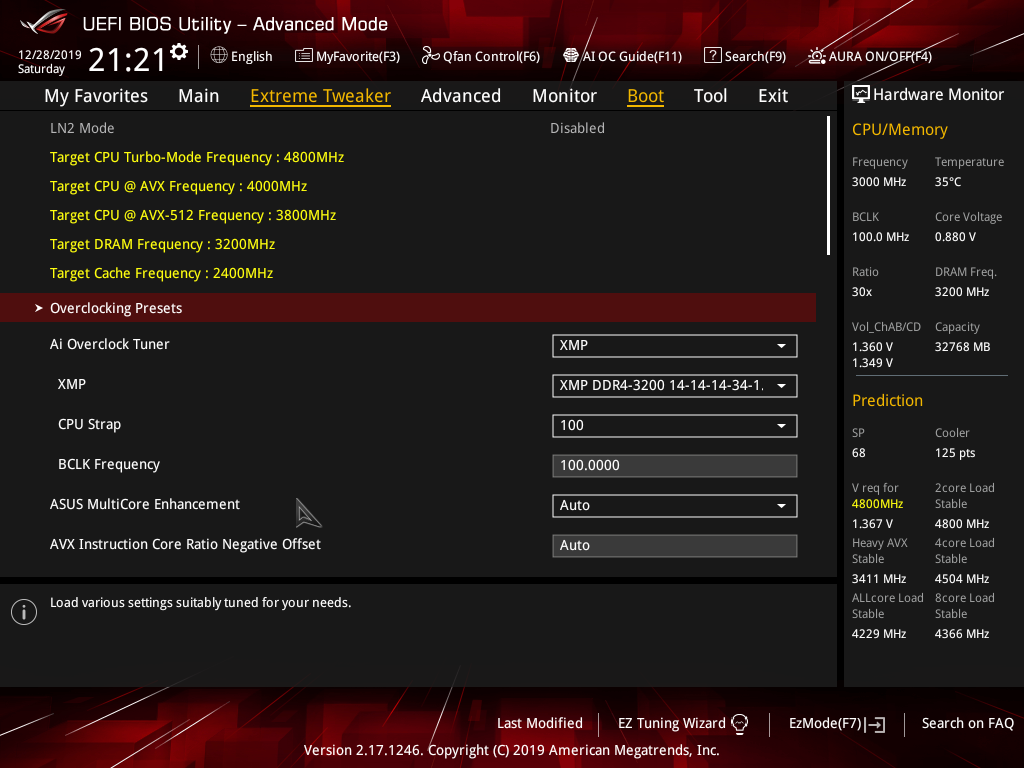

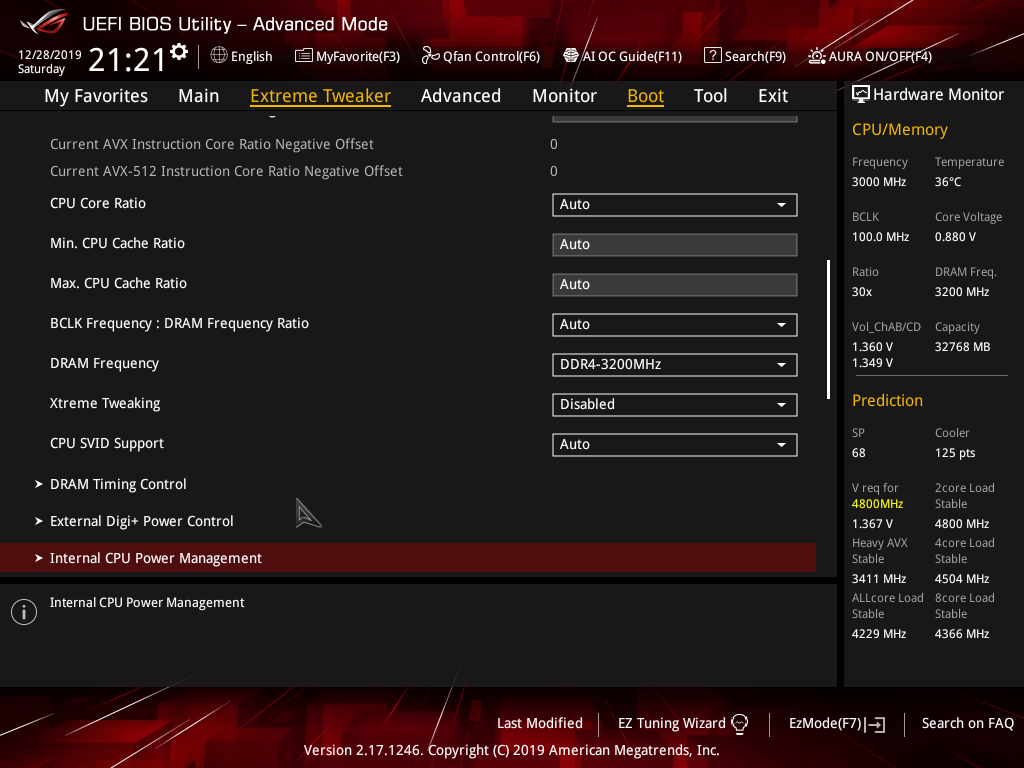

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры Core X и оперативная память DDR4. Помним про наличие внешнего тактового генератора, поэтому можно гибко менять и частоту базовой шины. Опций чрезмерно много, как и положено в линейке ROG, правда для современных топовых процессоров наверно львиная доля — бесполезна, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel Turbo Boost).

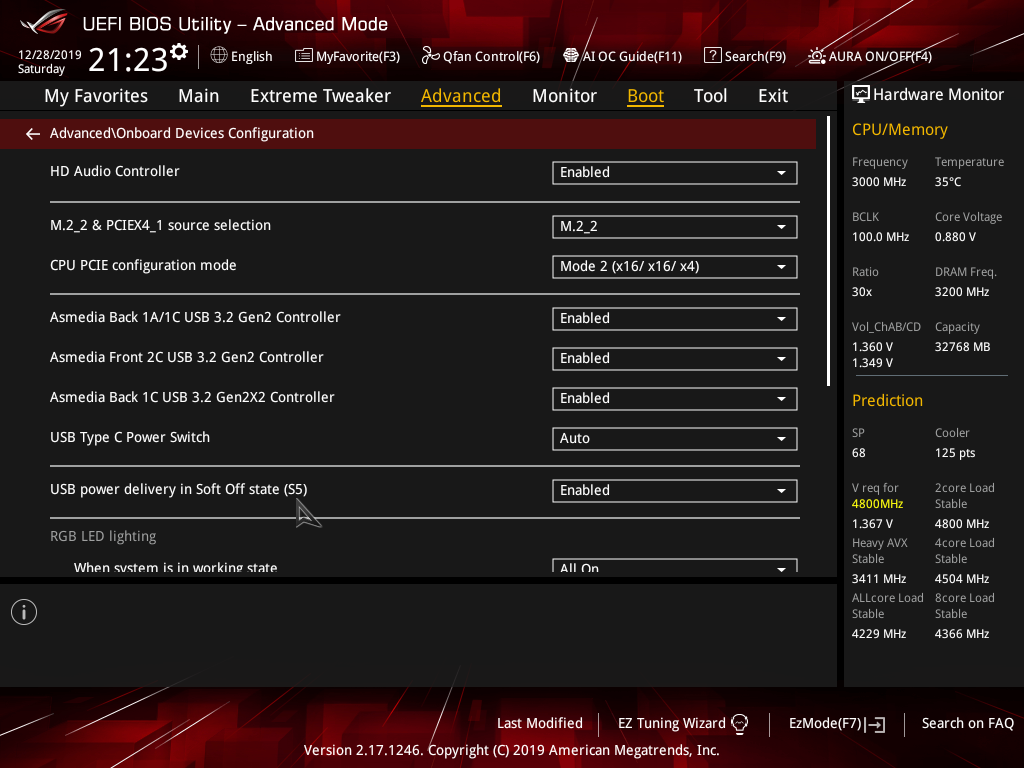

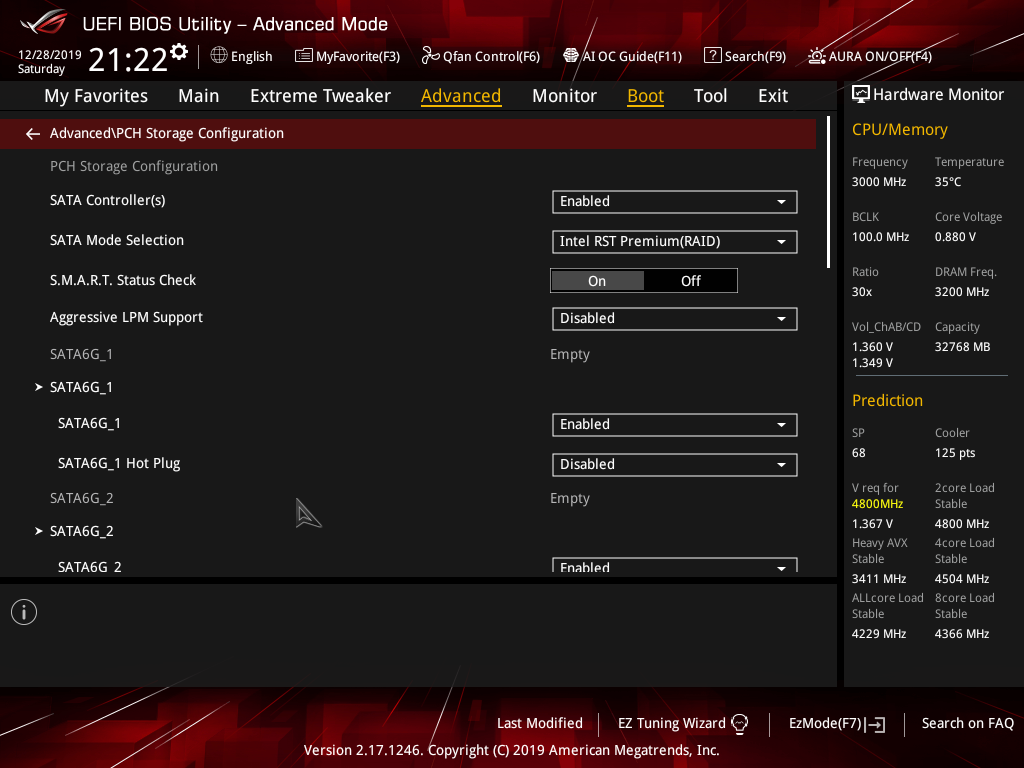

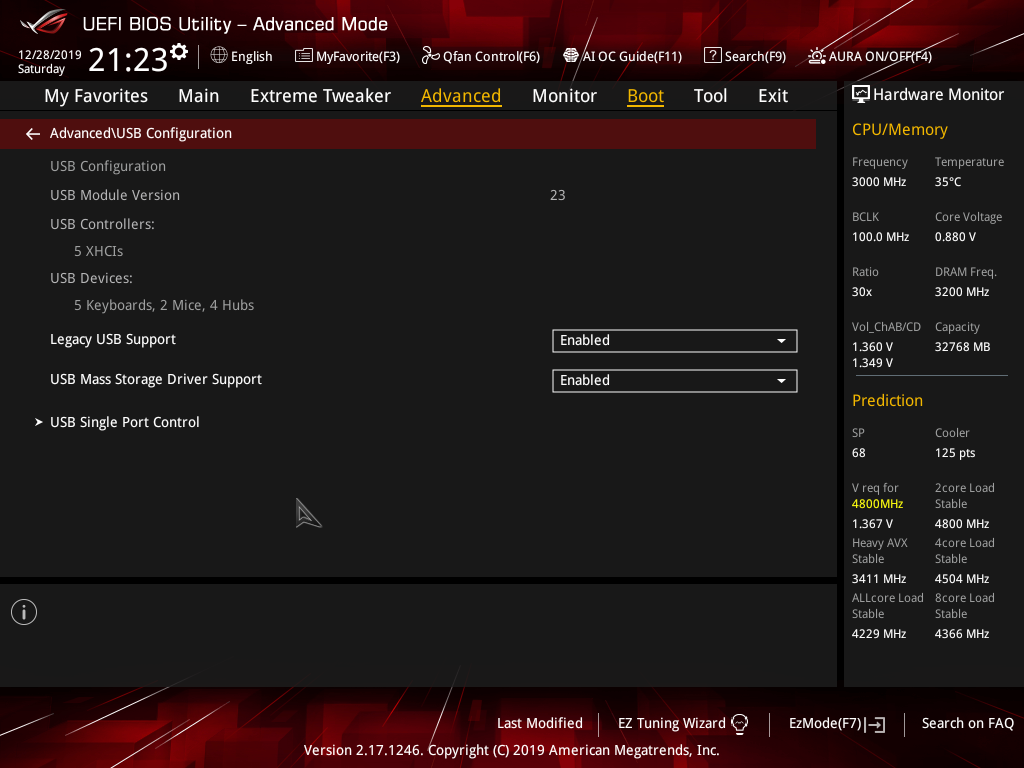

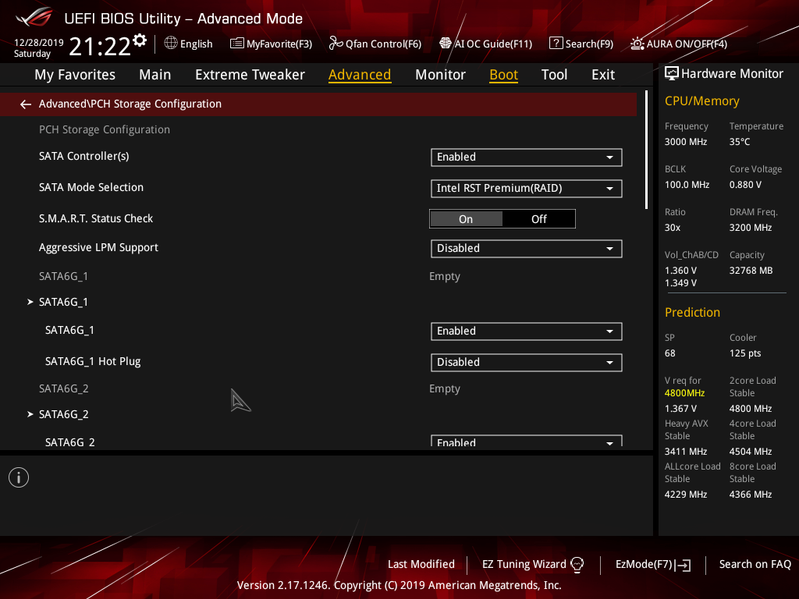

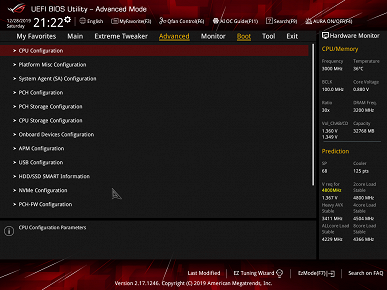

Управление периферией. Имеется много интересных позиций, когда каждым портом USB можно управлять. Как и менять режимы работы слотов PCI-E и M.2.

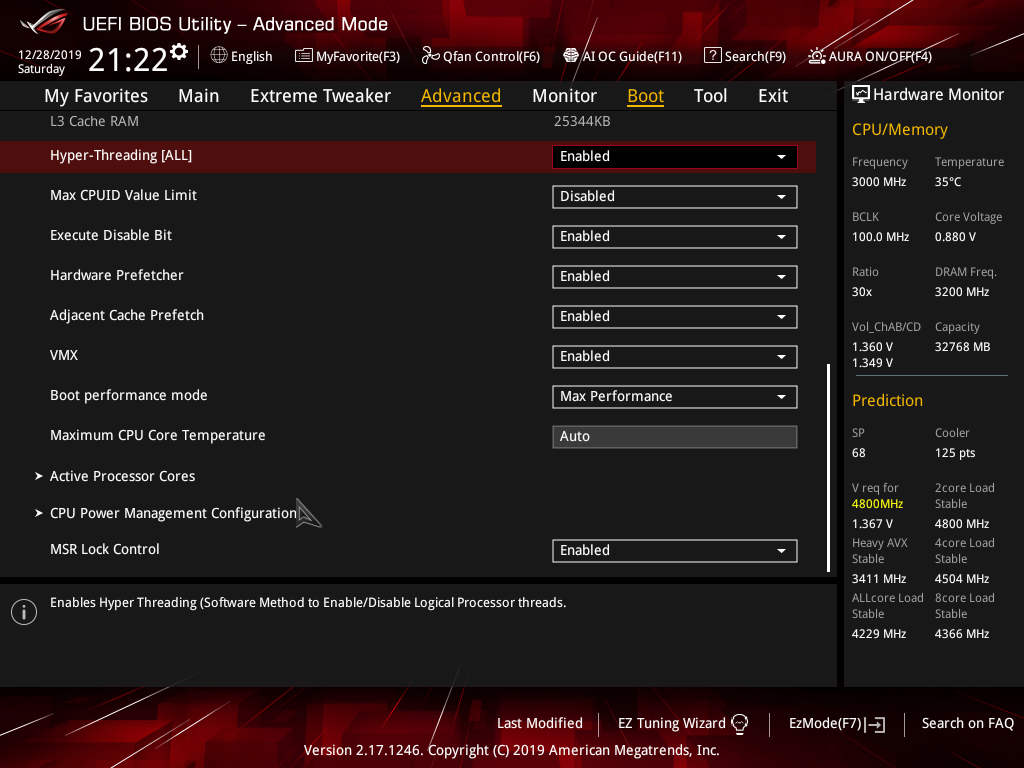

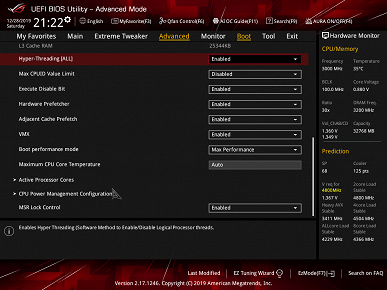

Не менее важен раздел CPU, где можно управлять режимами работы процессора.

Мониторинг и опции загрузочного меню — всем хорошо известны.

Опять же, чисто формально переходим к разгону (уже хорошо известно, что современные процессоры с помощью технологий типа Intel Turbo Boost уже могут самостоятельно поднимать частоты до максимум, что оверклокерам мало чего остается (ну кроме хардкорных, которые выключают Turbo Boost и разгоняют на свой страх и риск).

Разгон

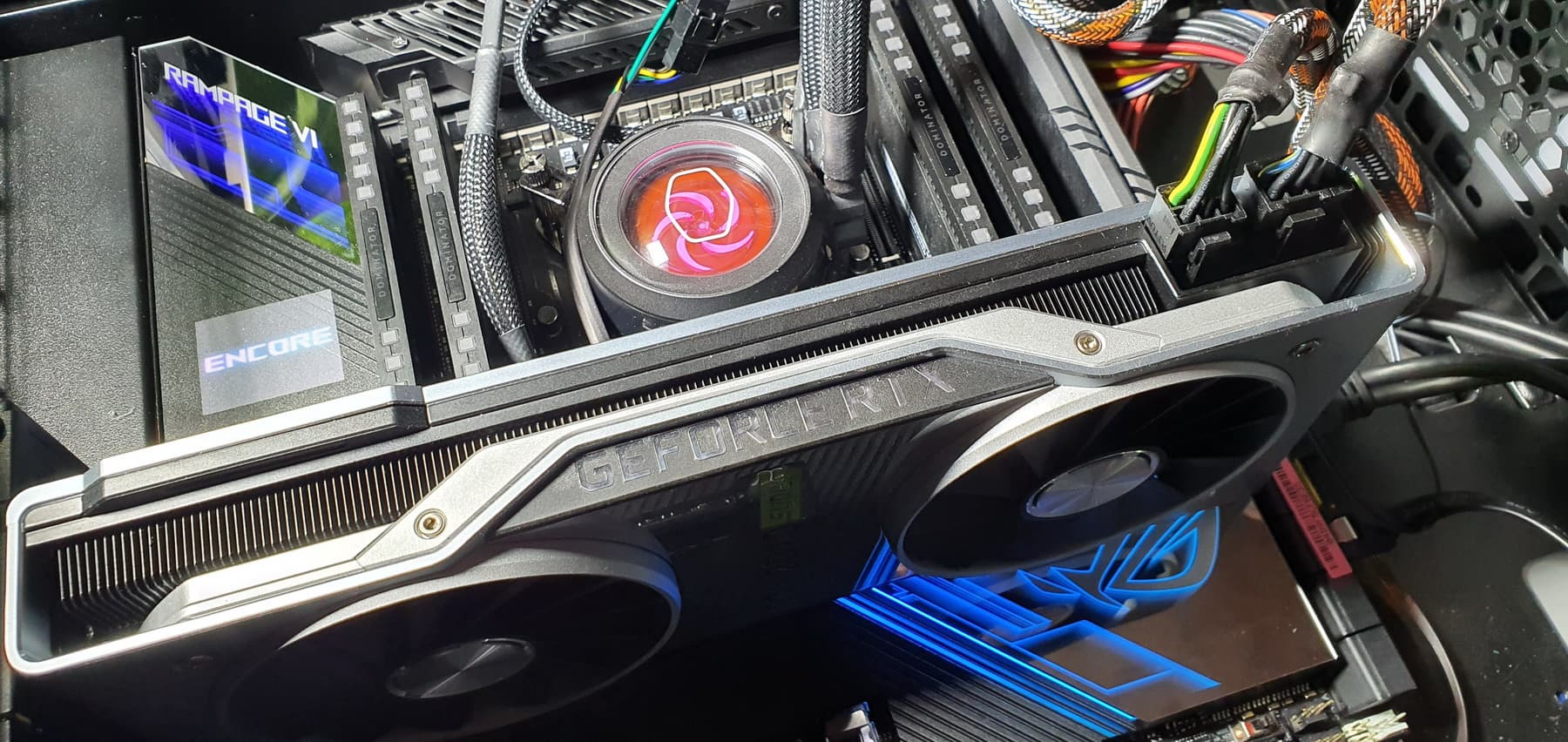

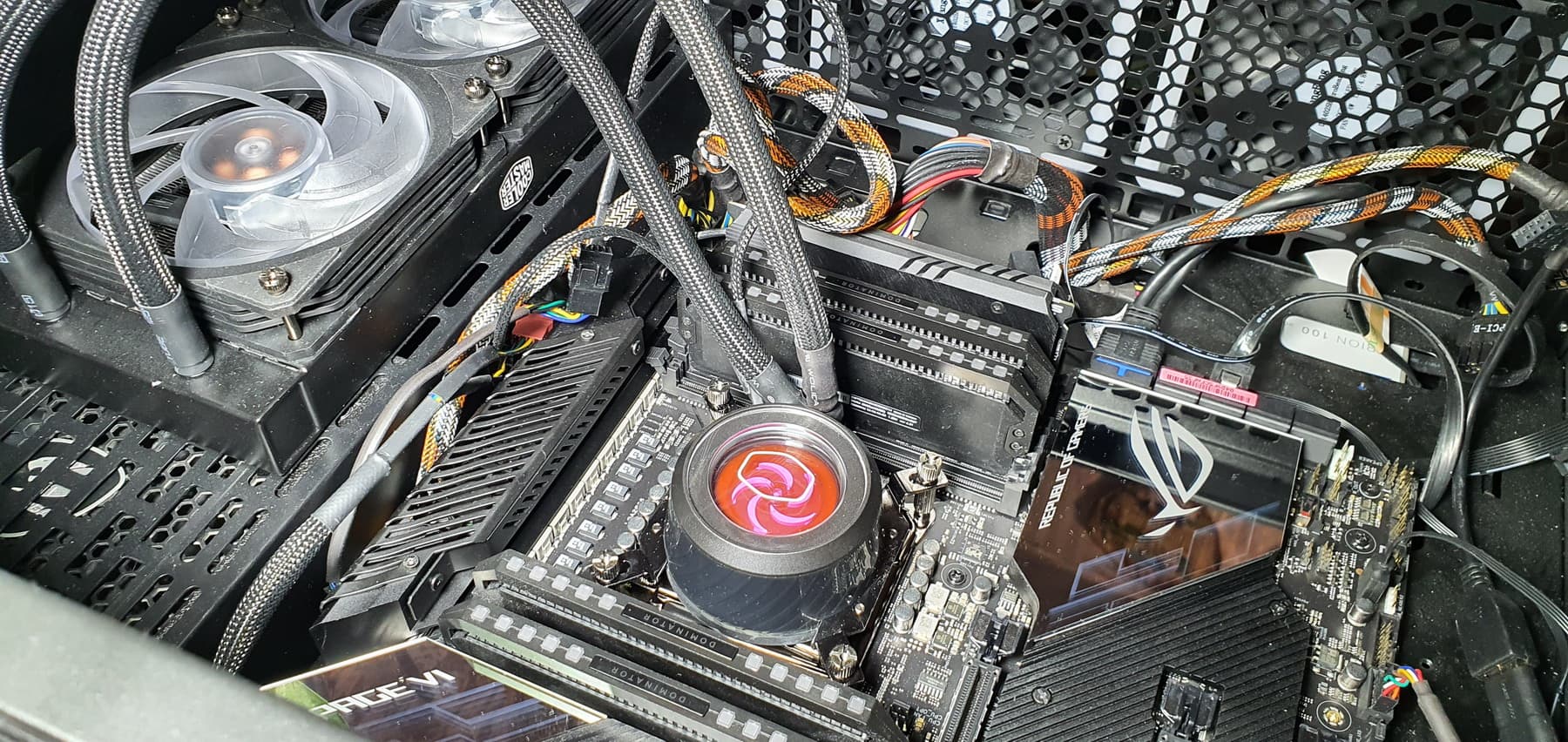

Полная конфигурация тестовой системы:

• материнская плата Asus ROG Rampage VI Extreme Encore;
• процессор Intel Core i9-10980XE 3,0 ГГц;
• оперативная память Corsair UDIMM (CMT32GX4M4C3200C14) 32 ГБ (4×8) DDR4 (XMP 3200 МГц);
• накопители SSD OCZ TRN100 240 ГБ и Intel SC2BX480 480 ГБ;
• видеокарта Nvidia GeForce RTX 2070 Super Founders Edition;
• блок питания Corsair AX1600i (1600 Вт) Вт;
• СО Cooler Master MasterLiquid ML240P Mirage;
• телевизор LG 43UK6750 (43″ 4K HDR);
• клавиатура и мышь Logitech.

Программное обеспечение:

• операционная система Windows 10 Pro (v.1909), 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• Adobe Premiere CS 2019 (рендеринг видеоролика)

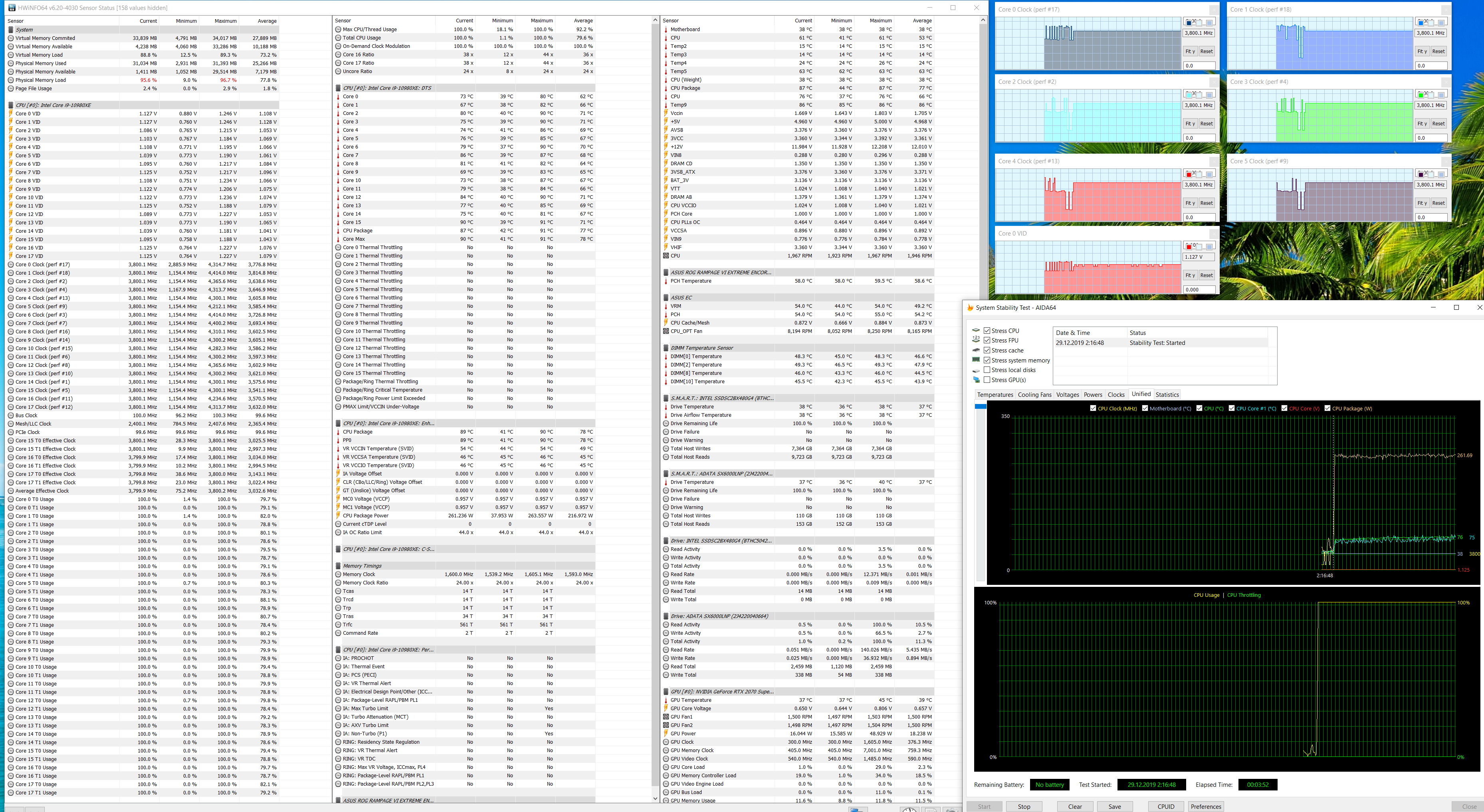

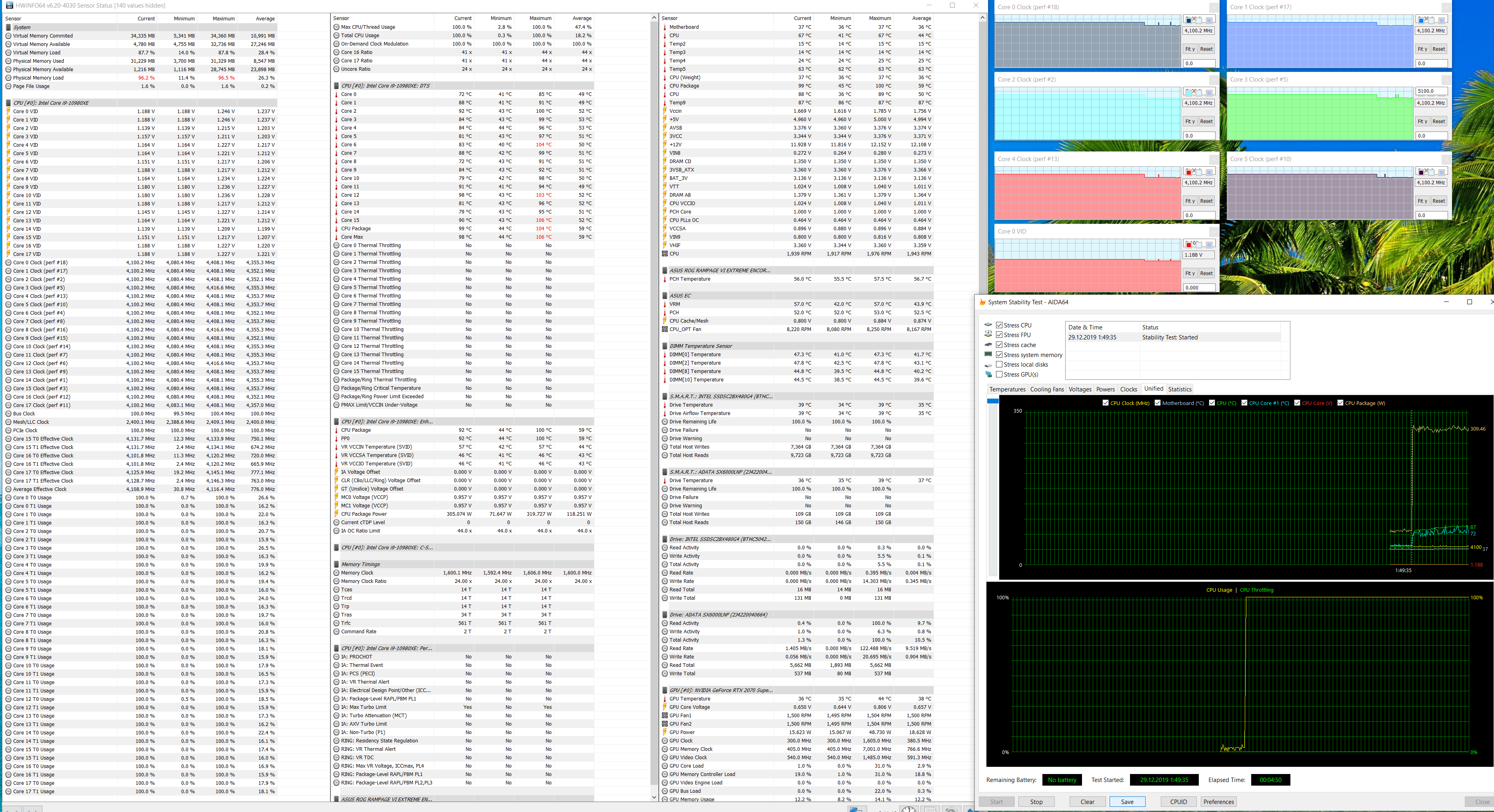

Запускаем все в режиме по умолчанию. Затем нагружаем жестким тестом от AIDA.

Отличная система питания, плюс штатные установки UEFI сделали свое дело, и TurboBoost сразу поднял частоты работы всех(!) ядер с 3,0 до 3,8 ГГц. При этом были разовые всплески частот и до 4,4 ГГц. Нагрев ядер достигал 90 °C, однако СО работала отменно, и не позволяла процессору нагреться еще сильнее. Температурные параметры у всех элементов матплаты — в норме (блок VRM не нагревался выше 63 °C, а чипсет Х299 — выше 55 °C), необычных явлений не замечено, вентиляторы на VRM-охладителе не включались.

Через программу Asus AI-Suite выставляем параметры работы системы питания на максимум и выставляем 4,1 ГГц по всем ядрам. Снова грузим тестом от AIDA.

Любопытно, но TurboBoost продолжает работает, и временами частоты по ядрам все равно поднимаются до 4,4 ГГц. Как мы видим, нагрев некоторых ядер уже достиг критической отметки 103-104 °C. Однако троттлинга замечено не было из-за по сути лишь мгновенных нагреваний некоторых ядер. Остальные температурные параметры материнской платы не менялись. Проверяем стабильность работы рендерингом от Premiere.

Таким образом, отмечаем, что на 4,1 ГГц по всем ядрам система может отлично работать (напомню, что номинал для данного CPU — 3,0 ГГц).

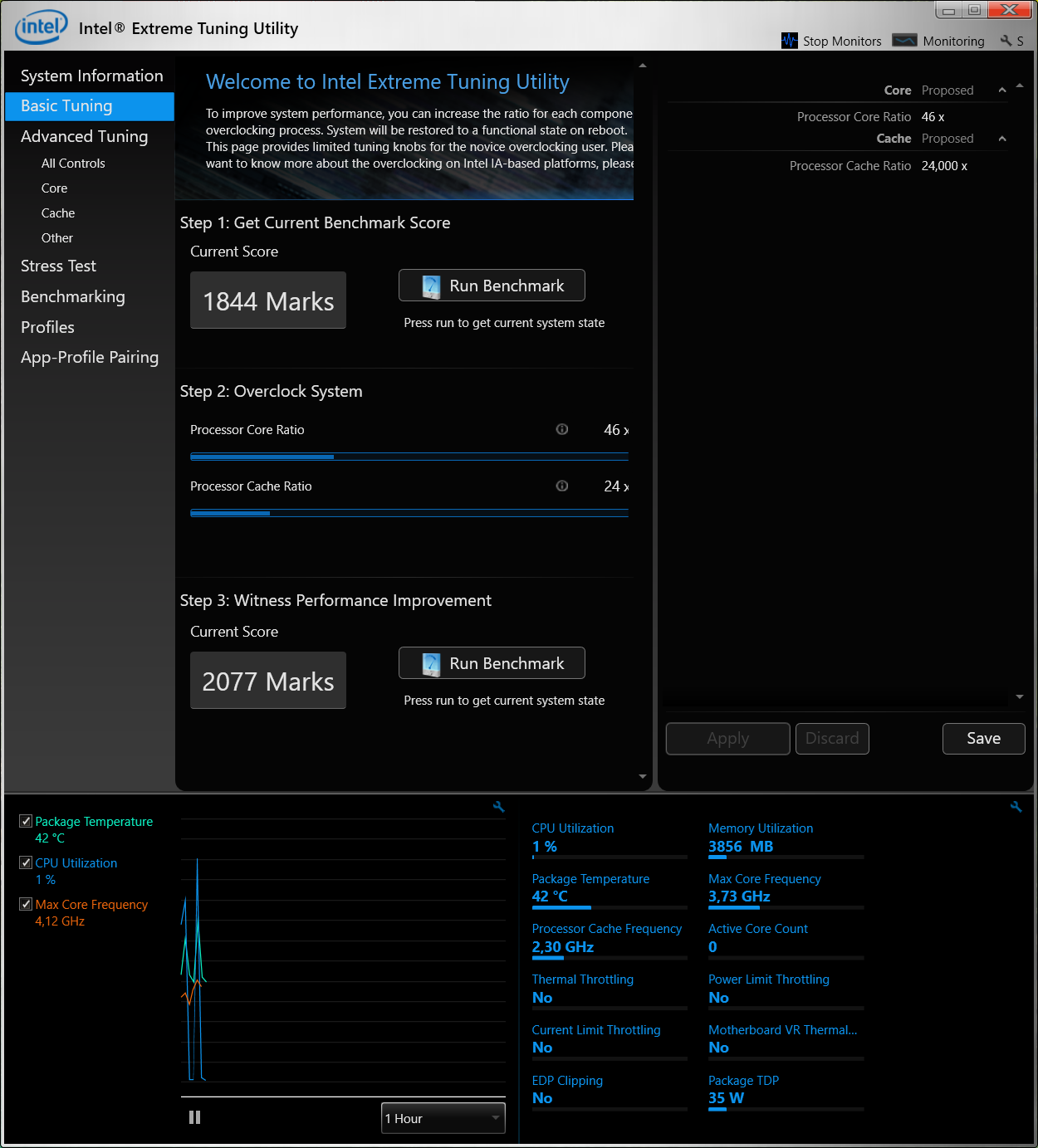

Сбрасываем все ранее измененные параметры работы платы и запускаем Intel Extreme Tuning Utility. Эта программа, как «хозяйка» процессоров, быстро «навела порядок», в результате чего частоты работы CPU с 3,8 ГГц по всем ядрам упали до 3,1 — 4,0 ГГц, постоянно меняясь. Собственно, это и есть точка отсчета.

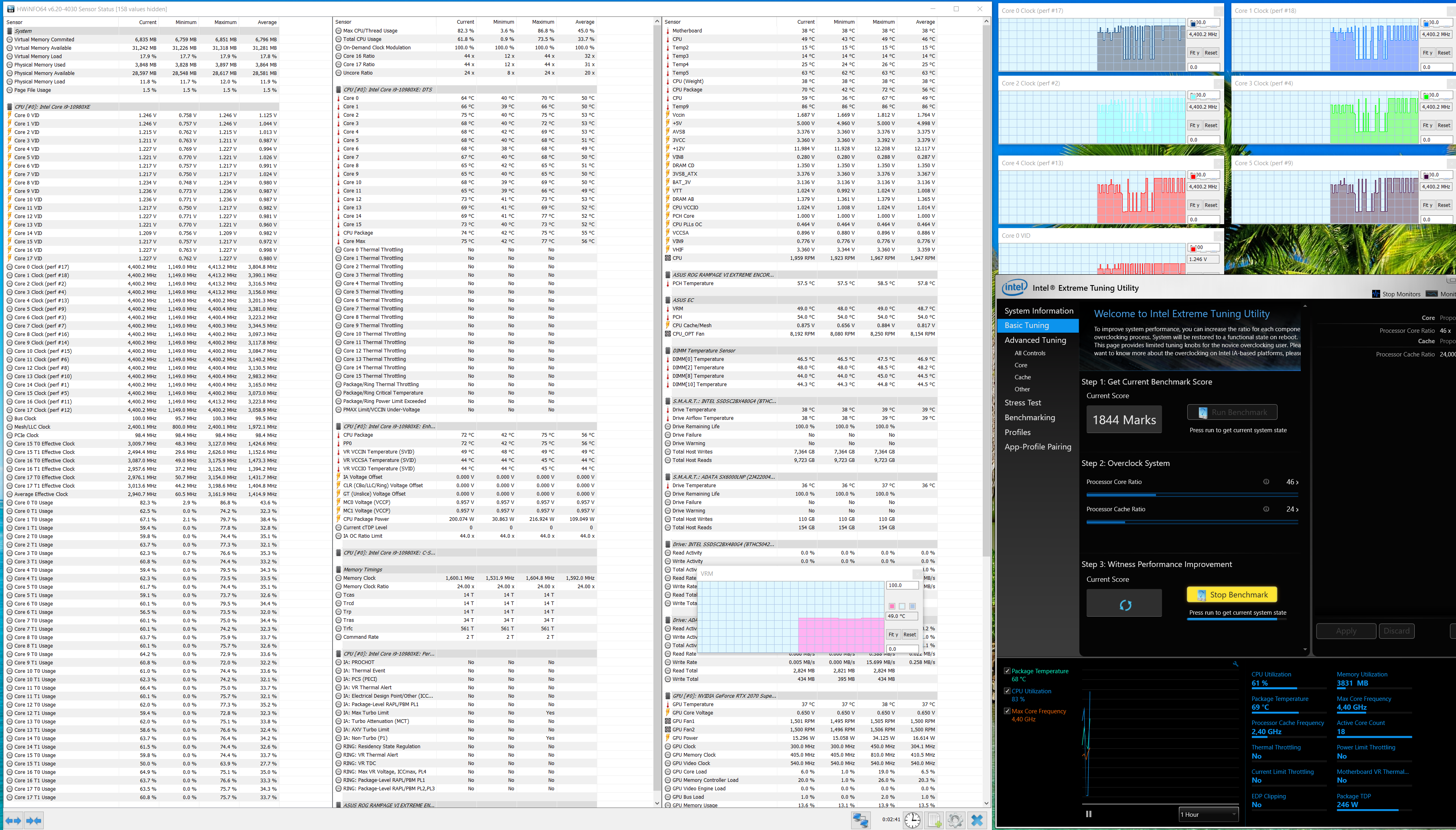

Запускаем встроенный бенчмарк. Затем повышаем частоту CPU до 4,6 ГГц и снова запускаем бенчмарк. Получили прирост в 12%. Смотрим на мониторинг.

Хм, несмотря на заданные 4600 МГц, реально было выставлено 4400 МГц, но по всем ядрам! Программа от Intel явно слукавила: сразу видно, что маркетологи приложили свою руку. :) Показать 4,6 ГГц, а реально выставить 4,4! Тем не менее, 12% прироста! Перегревов никаких не было, ибо бенчмарк грузил процессор не так жестко, как AIDA.

А что же реальные приложения? — Конечно, 12% там не было, но процессорные тесты 3DMark показали прирост в 10% (относительно тех самых 3,0-4,0 ГГц!), а вот рендеринг Premiere оказался короче по времени аж на 13%! И это уже просто супер! Относительно же изначально автоматически выставленных системой параметров работы (3,8 ГГц по всем ядрам) прирост, конечно, меньше.

Выводы

Asus ROG Rampage VI Extreme Encore — это еще одна навороченная материнская плата премиального класса стоимостью больше 40 тысяч рублей (на момент написания материала). С другой стороны, в сравнении с ранее изученными нами аналогами по ценам от 60 до 100 тысяч рублей она смотрится уже почти бюджетной. Конечно же, платы для сегмента HEDT являются специфическими и немассовыми, низкие цены возможны только на морально устаревшие продукты.

Данная плата обладает всеми признаками принадлежности к классу Hi-End, начиная с упаковки и комплекта поставки и заканчивая возможностями периферии. Функциональность отменная: 20 портов USB разных видов (включая 5 самых быстрых на сегодня), 3 слота PCIe x16 (первый из которых всегда имеет 16 линий, а остальные конфигурируются в зависимости от поколения используемых процессоров) с возможностью организации Nvidia SLI или AMD CrossFire, 4 слота M.2 (два на самой плате плюс DIMM.2), 2 проводных сетевых адаптера, включая один очень быстрый (10 Гбит/с), и современный беспроводной контроллер, обеспечивающий Wi-Fi 6 и Bluetooth 5.0. На задней панели платы есть два порта USB Type-C (один из них самый современный, с удвоенной скоростью), также есть внутренние порты Type-C для вывода на корпус, поэтому современные мобильные устройства будут обеспечены быстрой зарядкой и быстрой передачей данных.

Система питания предлагает 16 фаз (8 параллельных) для ядра и 2×2 для памяти, способна обеспечить работу любых совместимых процессоров под серьезным авторазгоном (при слабом конвертере питания HEDT-процессоры не только не поднимали бы частоты выше номинала, но и вряд ли дотягивали бы даже до него). Плата имеет отменное охлаждение, которое предусматривает массивные радиаторы на силовых элементах системы питания и чипсете, 8 разъемов для вентиляторов и помп (а еще есть карта расширения Fan Extension Card II), все накопители в слотах M.2 имеют радиаторы (включая и DIMM.2).

Армирование слотов PCI-E также является плюсом. Еще в плюсы надо добавить красивую подсветку самой платы (включая широкие возможности для подключения дополнительных RGB-устройств).

В целом плата получилась крайне интересной, а ее стоимость не является заградительным барьером: все-таки HEDT — изначально очень дорогой сегмент. И не забывайте, что технологии авторазгона Intel и AMD тщательно «щупают» систему питания и выставляют максимально возможные частоты работы только на платах премиального уровня.

В номинации «Отличная поставка» плата Asus ROG Rampage VI Extreme Encore получила награду:

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату

Для тестового стенда:
ЖСО Cooler Master MasterLiquid ML240P Mirage предоставлена компанией Cooler Master
блок питания Corsair AX1600i (1600W) предоставлен компанией Corsair
термопаста Noctua NT-H2 предоставлена компанией Noctua
