Очередная плата на уже не новом Intel’овском чипсете. Albatron PX925XE Pro-R относится к классу топовых моделей от данного производителя, но так как компанию Albatron всегда отличали вполне умеренные цены, то эту модель можно отметить за неплохое сочетание цена/функциональность. Мы уже рассмотрели довольно большое количество системных плат на чипсете i925XE и, так как PX925XE Pro-R по набору функций практически не отличается от уже протестированных моделей, то нет смысла подробно описывать все возможности этой платы. Всю интересующую информацию вы сможете найти в статье «Сравнительное тестирование 6 системных плат на чипсете Intel 925XE». Единственное, что можно отметить, это очень неплохие скоростные характеристики новой платы (по данным тестирования Albatron PX925XE Pro-R уступает только Gigabyte GA-8AENXP-D) и хорошее качество интегрированного звукового решения на базе HDA-кодека от Avance Logic.

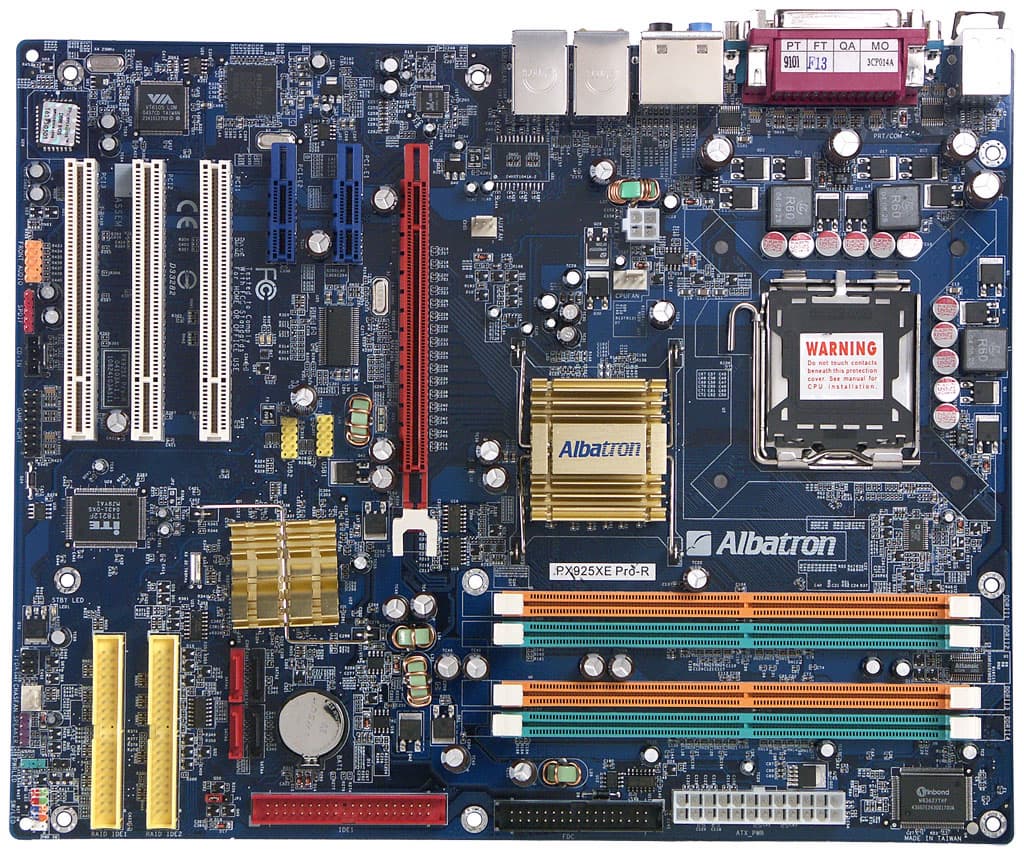

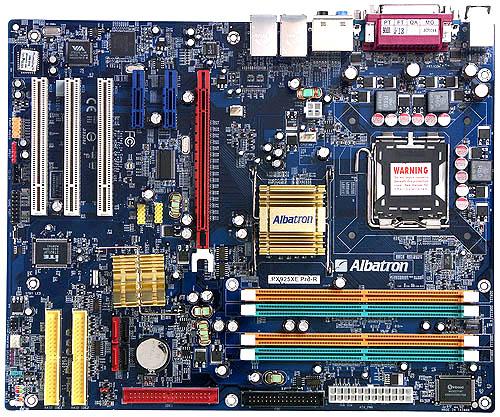

Разводка платы кажется нам весьма удачной, хотя могут возникнуть некоторые трудности при подключении кабелей к ряду разъемов вдоль левого края платы, а также к разъемам IDE RAID при слишком длинных установленных картах PCI. Доступ к единственной имеющейся перемычке может быть затруднен при установке платы в корпус, краткое описание ее функциональности на текстолите платы отсутствует. Наличие напряжения +5 В Standby на плате индицируется красным светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 1500 мкФ и 11 по 560 мкФ. Также на плате находятся стабилизаторы напряжения шины PCIE x16 (включающий 4 конденсатора по 1000 мкФ) и памяти (6 по 1000 мкФ, усилен применением индуктивных элементов). На текстолите PX925XE Pro-R отсутствуют разведенные, но не распаянные элементы. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF.
Системный мониторинг (Winboard W83627THF):
- напряжения процессора, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
- частота вращения трех вентиляторов;
- температура процессора (встроенным датчиком процессора);
- температура платы (встроенным датчиком платы).
Порты, коннекторы и разъемы на поверхности платы:
- Процессорный сокет (Socket LGA775, для Intel Pentium 4, Prescott, Pentium 4 Extreme Edition);
- 4 разъема под DDR 2 SDRAM DIMM (DDR2 400/533, до 4ГБ; различаются цветом, сгруппированы по два);
- Cлот PCIE x16 (с защёлкой);
- 2 cлота PCIE x1;
- 3 слота PCI;
- Разъёмы питания: стандартный ATX (24 контактный) и 4-контактый для 12В;
- Разъем FDD;
- 3 разъёма IDE (Parallel ATA);
- 4 разъема SATA (Serial ATA) — все «чипсетные» (южный мост ICH6R);
- 2 разъёма для подключения планок с дополнительными портами USB;
- Разъём для подключения выхода звукового сигнала с CD/DVD-привода;
- Разъём для подключения стандартного IrDA модуля;
- Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF-In;
- Разъем для подключения планки с Game-портом;
- 3 разъёма для подключения вентиляторов (все с возможностью контроля количества оборотов).

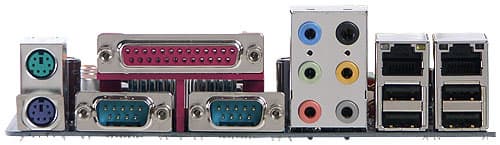

Задняя панель платы (слева направо, по блокам)
- Разъёмы PS/2 для подключения мыши и клавиатуры;
- 1 LPT и 2 COM-порта;
- 3 аудиоразъема (Mic-In, Line-In, Front);
- 3 аудиоразъема (Center/Sub, Rear, Side);
- 2 порта USB и 1 RJ-45 (Fast Ethernet);
- 2 порта USB и 1 RJ-45 (Gigabit Ethernet).
Комплект поставки
- Упаковка: стандартного дизайна;
- Документация: руководство пользователя материнской платы на четырех языках, руководство по настройке IDE RAID и плакат с кратким описанием основных моментов установки и настройки платы на английском языке;
- Кабели: Serial ATA (с переходником-разветвителем питания), 2 ATA66/100/133 и шлейф для подключения дисковода;
- Планка на заднюю панель компьютера с четырьмя портами USB;
- Заглушка на заднюю панель платы для вывода соответствующих разъемов;
- Компакт-диск с программным обеспечением:
- необходимые для работы платы драйверы;
- Adobe Acrobat Reader;
- PC-cillin 2004 (антивирус);
- Virtual Cable Tester (утилита для мониторинга сетевого соединения);
- DirectX 9.0b.
Особенности
- Watch Dog Timer: автоматическое восстановление старых настроек BIOS, если плата не смогла запуститься с новыми;
- Over Temperature Protection: защита процессора от перегрева.
Интегрированные контроллеры
- Звуковой, на базе HDA-кодека Avance Logic ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF;
- 2 сетевых, один из которых реализован на базе микросхемы VIA VT6105 LOM, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet), а второй — на базе микросхемы Broadcom BCM5789, с поддержкой 10/100/1000 Мбит/с (Gigabit Ethernet);
- IDE RAID, на базе микросхемы ITE IT8212F, с поддержкой RAID уровней 0, 1, 0+1 и JBOD и 2 разъемами ATA133.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.15, -0.30 | Хорошо |
| Уровень шума, дБ (А): | -88.4 | Хорошо |
| Динамический диапазон, дБ (А): | 87.2 | Хорошо |
| Гармонические искажения, %: | 0.0039 | Очень хорошо |
| Интермодуляционные искажения, %: | 0.020 | Хорошо |
| Взаимопроникновение каналов, дБ: | -89.0 | Отлично |
| Интермодуляции на 10 кГц, %: | 0.012 | Очень хорошо |
Общая оценка: Хорошо (подробнее).
Настройки
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | При невозможности стартовать вследствие переразгона, параметры CMOS сбрасываются автоматически |
| Из BIOS, основанного на версии v1.0BA от AMI | Настройки таймингов памяти | CAS Latency, RAS to CAS Delay, RAS Precharge, Precharge Delay; |
| Выбор частоты работы памяти | Auto , 400-533 МГц с шагом 1 МГц; | |
| Изменение частоты работы шины PCIE | 100 – 150 МГц с шагом 1 МГц; | |
| Настройка работы шины HT | — | |
| Ручное распределение прерываний по слотам | — | |
| Изменение частоты FSB | 266-300 МГц с шагом 1 МГц; | |
| Изменение коэффициента умножения процессора | x12, x13; | |
| Изменение напряжения процессора | 0,8375-1.0875 В с шагом 0,0250 В; 0,850-1,075 В с шагом 0,025 В; 1,1125V-1,5875 В с шагом 0,0250 В; 1,100-1,600 В с шагом 0,025 В; 1,700-1,900 В с шагом 0,100 В; | |
| Изменение напряжения памяти | Default , +0,1 В; +0,2 В; +0,3 В; +0,4 В; | |
| Изменение напряжения чипсета | 1,475-1,700 с шагом 0,025 В; | |
| Изменение напряжения шины HT | Default, +0,1 В; +0,2 В; +0,3 В; | |
| Изменение напряжения шины PCIE | — |
Использовалась версия BIOS R1.09, как последняя из доступных на время проведения тестирования.
Данные предварительного тестирования
Конфигурация тестовых стендов:
- CPU: Intel Pentium 4 3.46 (Extreme Edition) (Socket LGA775)
- RAM: Corsair CM2X512A-4300C3PRO x 2 (DDR2 533, 3-3-3-6)
- HDD: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
- Graphics: ATI Radeon X800 XT, 256 MB DDR
- OS: Windows XP SP2
По данным тестирования Albatron PX925XE Pro-R занимает второе место среди протестированных нами плат на чипсете i925XE. Порадовала безупречная, стабильная работа и отсутствие глюков. Различия в числах между рассмотренными карточками совсем незначительны, так что сложно сказать однозначно, какая плата быстрее, и, конечно, разница в несколько секунд не должна играть решающую роль при выборе одной из них.
| Тест | Foxconn 925XE7AA (DDR2 533) | Albatron PX925XE Pro-R (DDR2 533) | Abit Fatality AA8XE (DDR2 533) | MSI 925XE Neo Platinum Edition (DDR2 533) | Gigabyte GA-8AENXP-D (DDR2 533) |
| Архивирование в 7-Zip, мин:сек | 7:53 | 7:29 | 7:33 | 7:34 | 7:18 |
| Скорость чтения из памяти, МБ/с | 2978 | 3240 | 2995 | 2992 | 3421 |
| Скорость записи в память, МБ/с | 1246 | 1617 | 1230 | 1220 | 1558 |
| Кодирование MPEG4 (XVID), мин:сек | 5:25 | 5:20 | 5:24 | 5:25 | 5:15 |
| Кодирование MPEG4 (DIVX), мин:сек | 3:57 | 3:53 | 3:56 | 3:56 | 3:51 |
| Обработка изображений в Photoshop, мин:сек | 35: 20:00 | 34:44:00 | 34:30:00 | 34:36:00 | 33: 05:00 |
| Unreal Tournament 2004 (Fast@800x600x32), fps | 69 | 70 | 69 | 68 | 72 |
| Unreal Tournament 2004 (High@1280x1024x32), fps | 64 | 66 | 65 | 64 | 68 |
Вывод
Albatron PX925XE Pro-R не самая функционально насыщенная материнская плата среди уже рассмотренных нами, но это сложно записать ей в минус, так как плата, с одной стороны, имеет полный набор современных технологий, необходимых, для того чтобы называться топовой, а с другой - избавлена от обилия всякой «мишуры», которая, порой, только усложняет жизнь. Все это благотворно сказывается на результатах тестов, на конечной цене продукта и делает новую системную плату от компании Albatron неплохим кандидатом на покупку.
