Обзор объектива TTArtisan 7.5 мм F2 «рыбий глаз» для Fujifilm X

Мы продолжаем знакомиться с некоторыми образцами китайской оптической промышленности. Второй обзор в этой серии посвящен объективу TTArtisan типа «рыбий глаз» (fisheye) с углом обзора 180° по диагонали для камер с сенсорами типоразмера APS-C и байонетом Fujifilm X.

Первую конструкцию «рыбьего глаза» запатентовал к 1923 г. британский специалист по биохимии растений Роберт (Робин) Хилл, но широко применяться в фотографии такие объективы начали лишь в 60-х годах XX в. И вот что интересно: в последние 10—15 лет их можно назвать своеобразными индикаторами эволюции новых производителей оптики. В самом деле, «рыбьи глаза» в разное время изготавливали многие развивающиеся компании. Дело в том, что гиганты наподобие Canon и Sony утратили интерес к объективам этого типа, поскольку они в известном смысле компрометируют торговые марки слабыми возможностями и не позволяют раскрыть потенциал новейших технологий. В общем случае, высокие резкость, разрешение, детализация, а также цветовой, макро- и микроконтраст — всё это «рыбьим глазам» недоступно. Поэтому как ни выкладывайся, существенно улучшить картинку при скромных инвестициях не удастся. Но именно эти особенности мотивируют начинающих производителей. К тому же можно забыть об автофокусе и реализовать лишь ручное наведение на резкость, так как у 7-8-миллиметрового fisheye даже при F2,8 глубина резкости простирается от полуметра до бесконечности.

Из-за гротескно выраженной дисторсии всякий «рыбий глаз» очень специфичен и не является инструментом общего назначения. Именно поэтому в арсенале Fujifilm X нет фирменного аналога марки Fujinon. Тем интереснее оценить героя нашего обзора.

Технические характеристики

Приведем данные производителя.

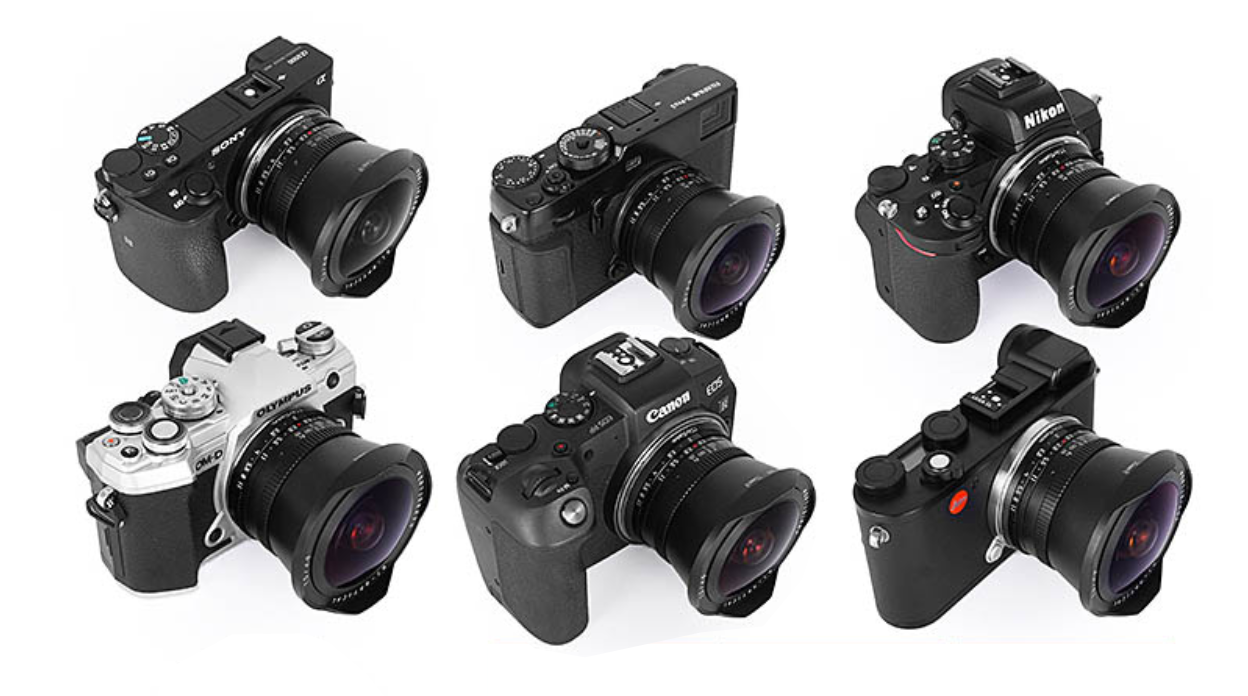

¹ Есть варианты для других систем: Canon M, Canon RF, L mount, MFT (4/3), Nikon Z, Sony E.

² В конструкции есть две линзы из низкодисперсионного стекла и два высокорефрактивных элемента.
³ Нет данных.
⁴ В комплект поставки входит нейтральный серый фильтр ND1000, который вворачивается в резьбу оправы задней линзы.

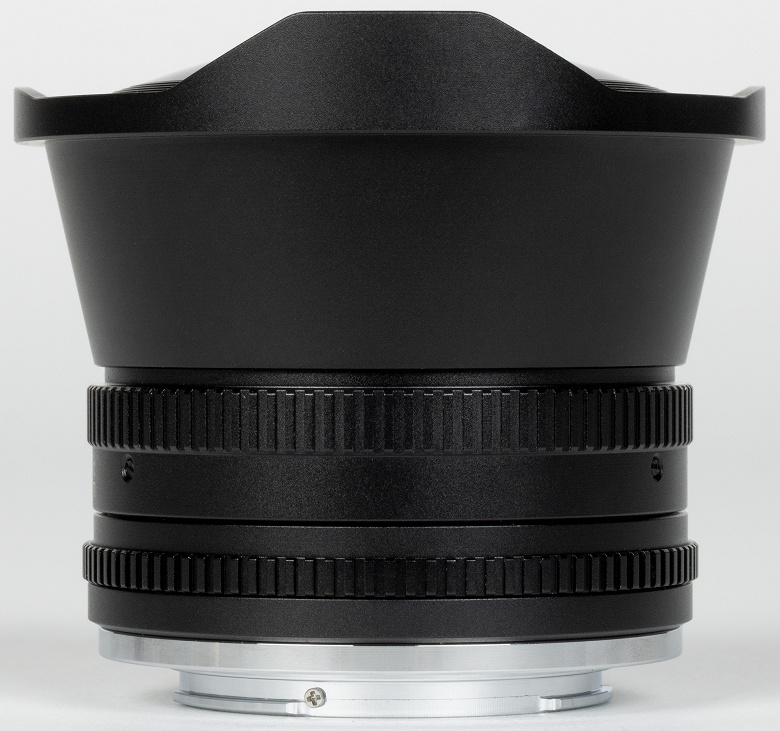

Конструкция

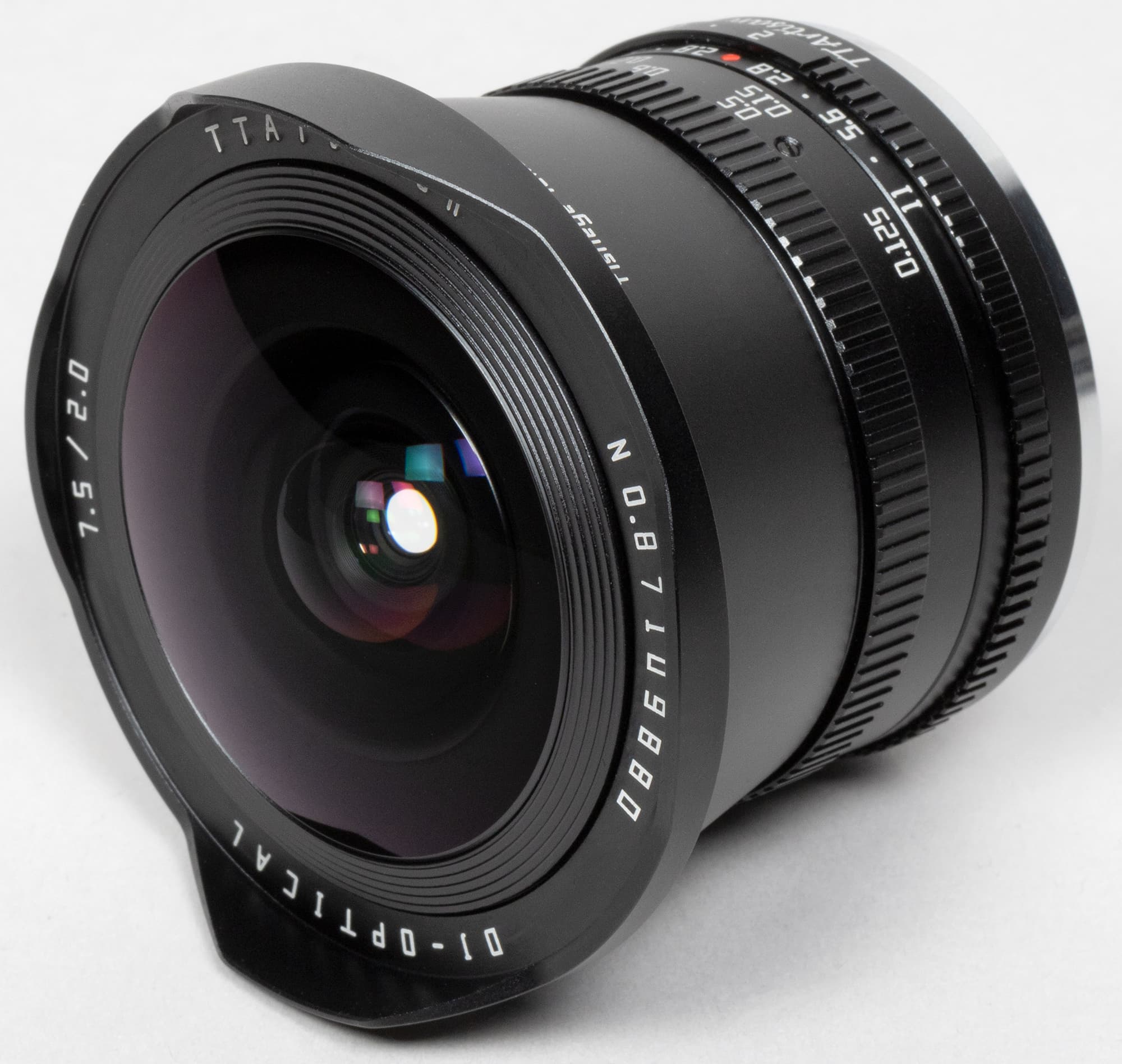

Объектив заключен в металлический корпус, и это создает ощущение прочности и надежности. К сожалению, он лишен герметизации, которая была бы не лишней.

Спереди имеются лепестки как бы бленды, назначение которых, впрочем, иное: с их помощью крепится крышка объектива.

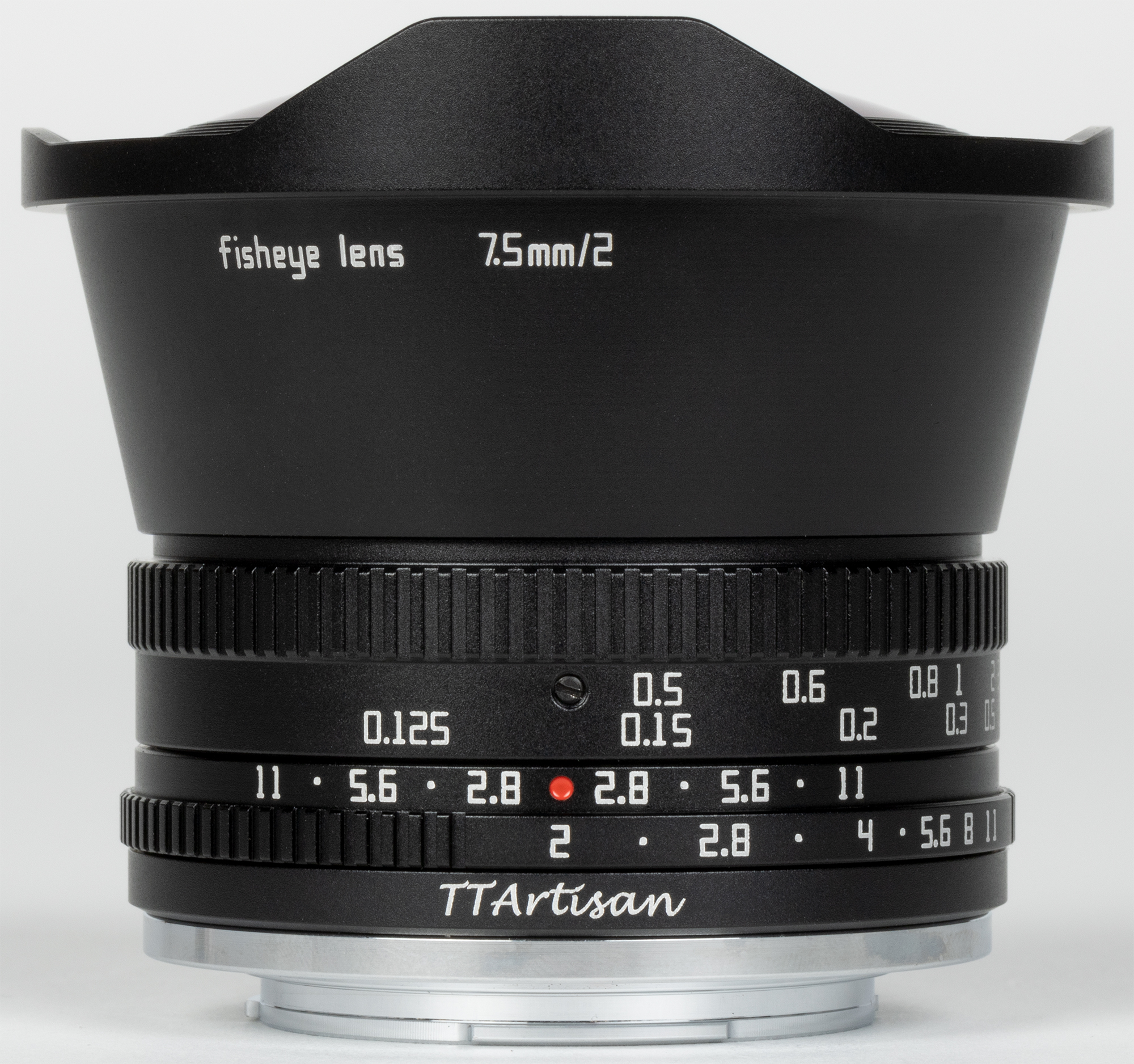

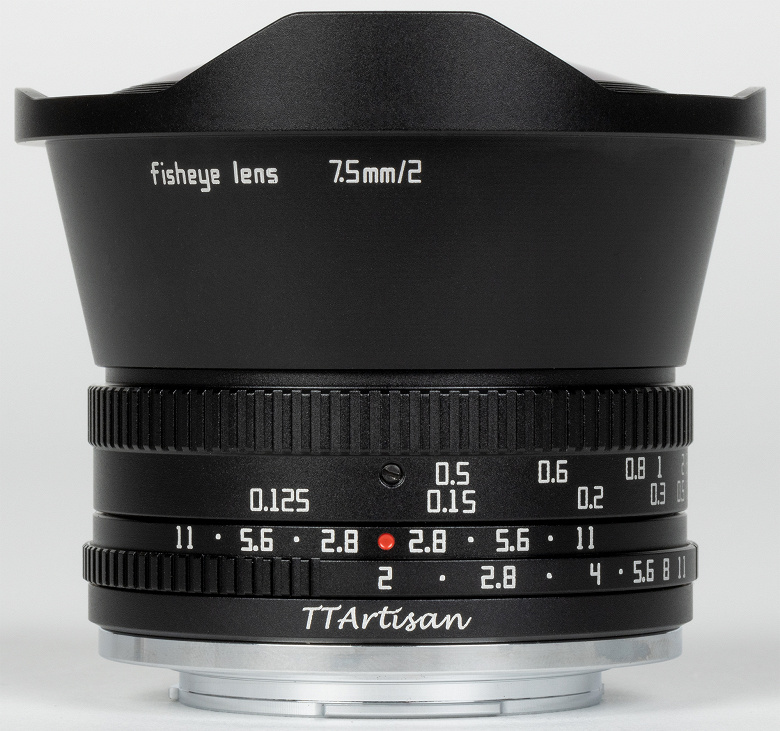

Органы управления представлены кольцами ручного наведения на резкость (ближе к передней линзе) и выбора значения диафрагмы (ближе к байонетному креплению). Шкала дистанций двойная, градуирована в футах и метрах. Метровая содержит шесть значений: 0,15—0,2—0,3—0,5—1—бесконечность. Глубина резкости отмерена в трех диапазонах: F11, F5,6 и F2,8.

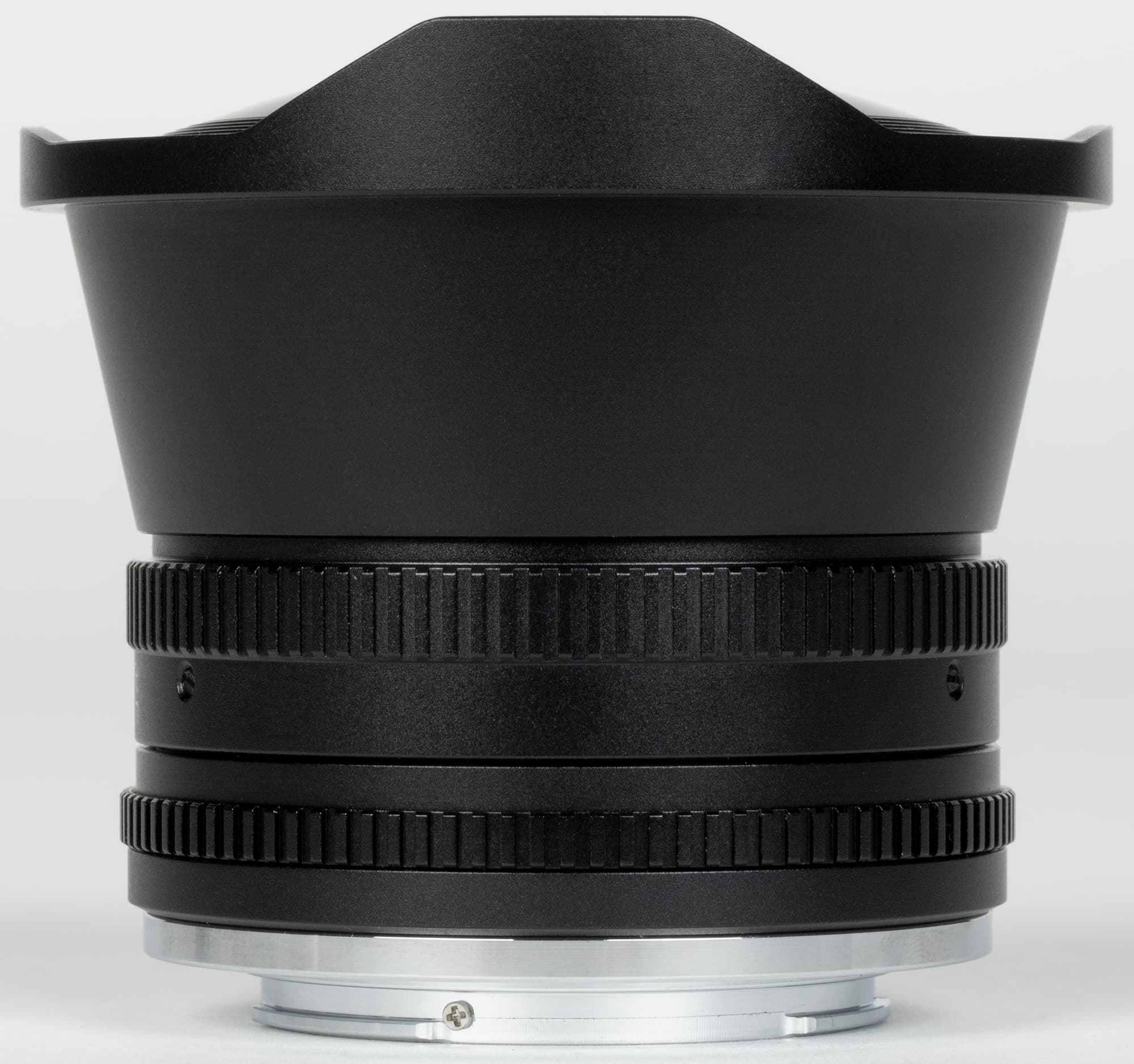

Нижняя в рабочем положении (на камере) часть TTArtisan 7.5 мм F2 не имеет никаких деталей или маркировки.

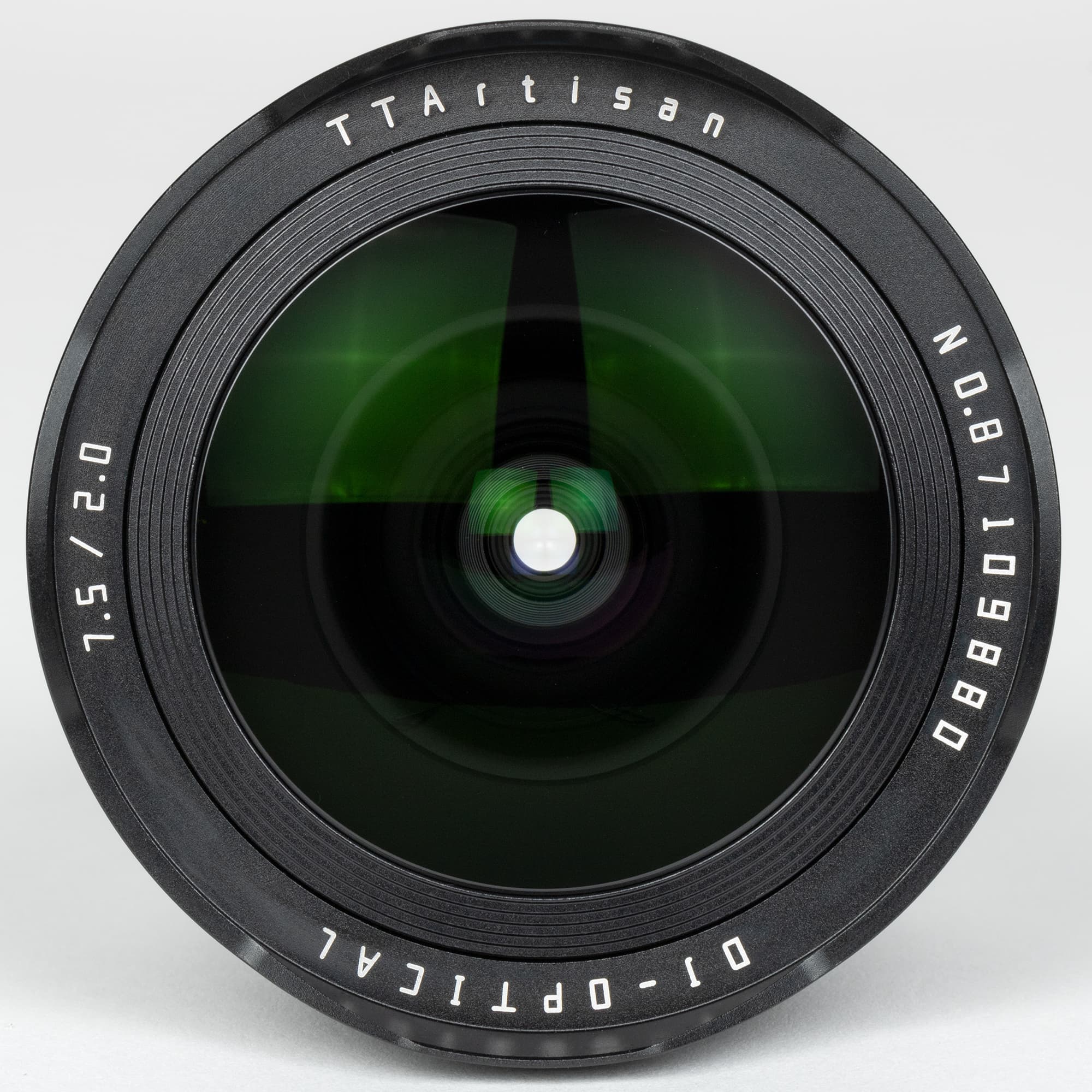

Передняя линза не столь выпукла и выдвинута вперед, как этого можно было ожидать, но для изображения, формируемого объективом типа «рыбий глаз», это вряд ли полезно, поскольку угол падения лучей на краевую зону линзы составляет не 90°, а намного больше, и это означает, что разного рода искажения и последствия неравномерности рефракции света разных частей спектра будут выражены сильнее, чем в тех случаях, когда передняя линза больше похожа на половину сферы.

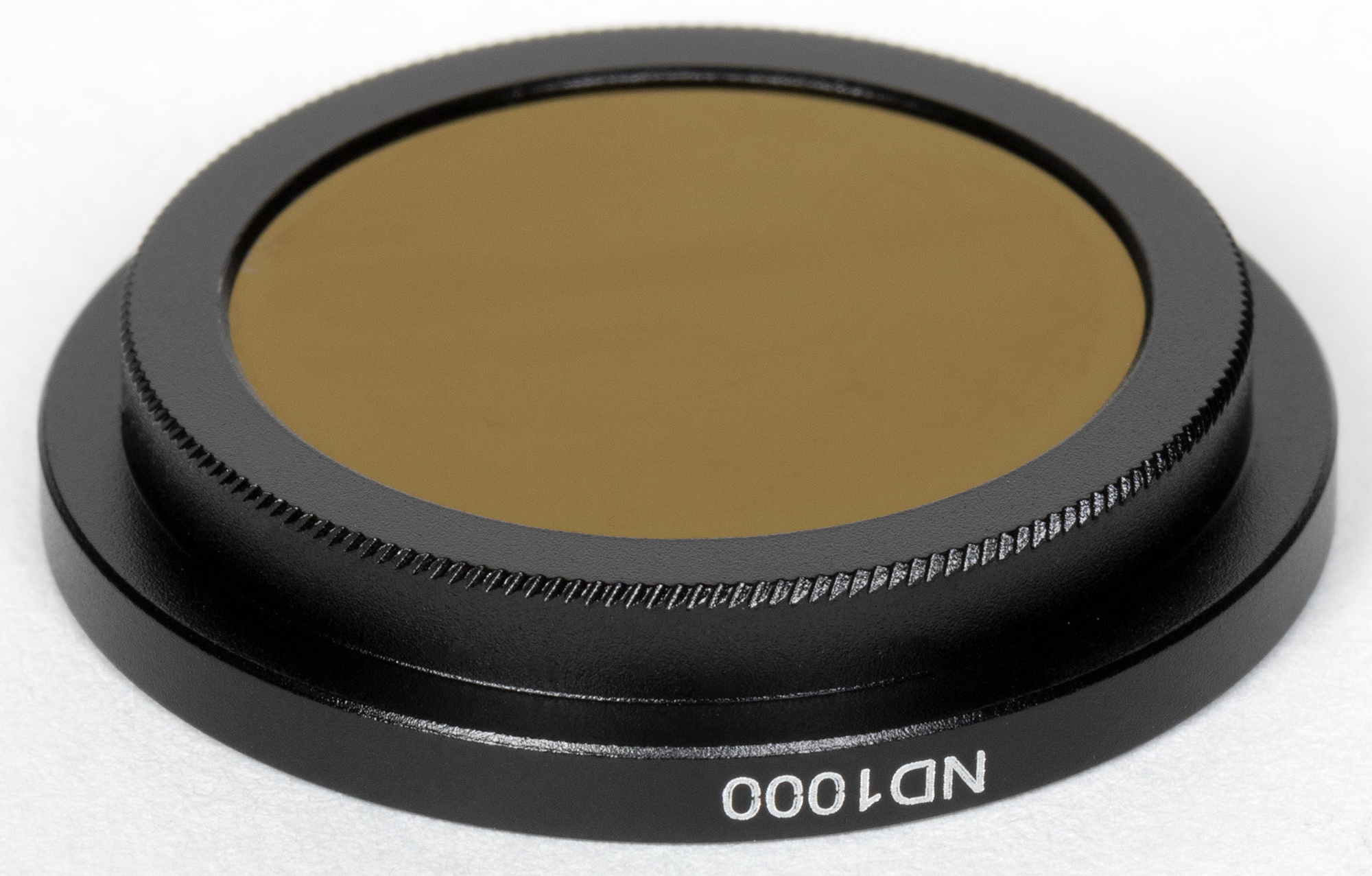

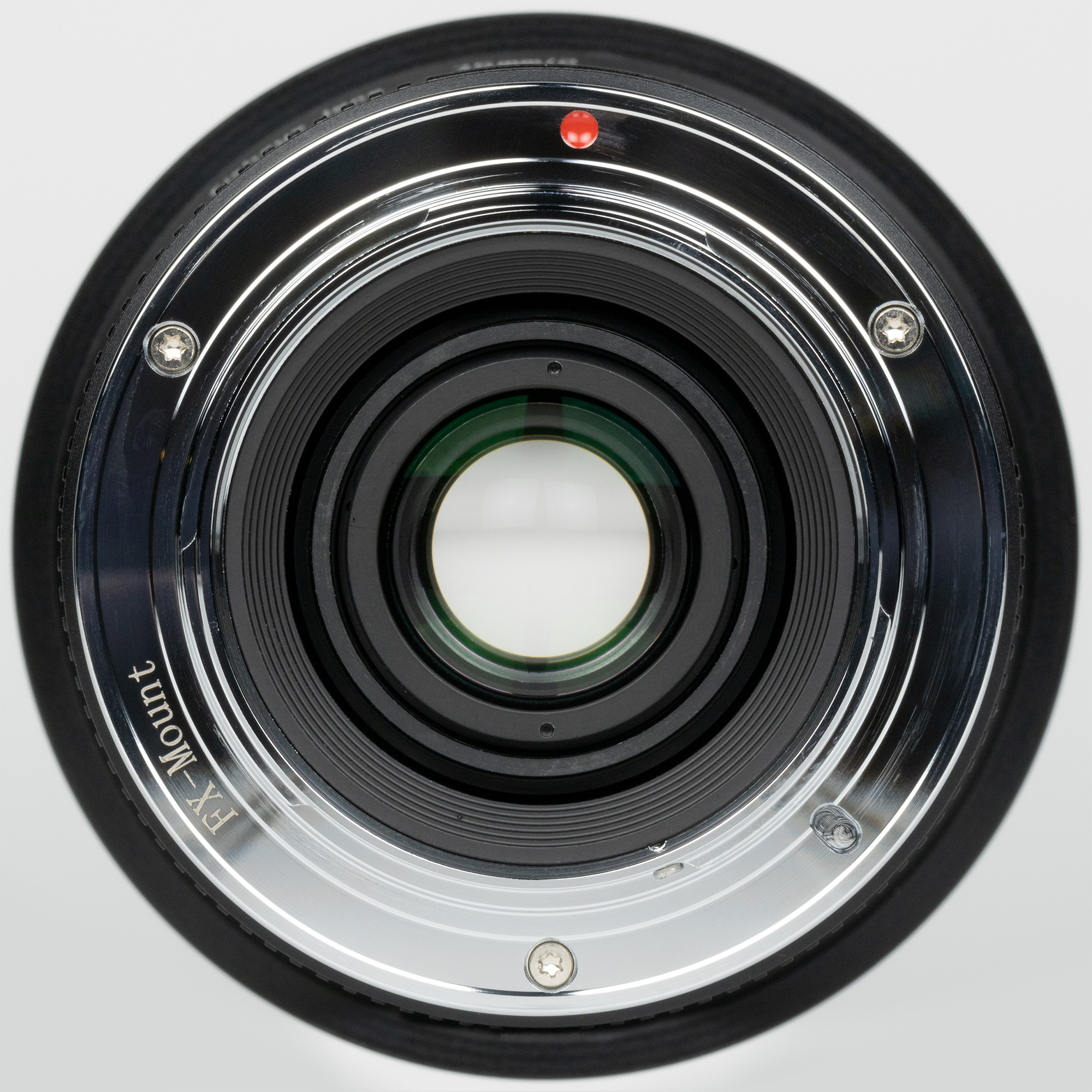

Стыковочный узел байонета изготовлен безупречно и отлично отшлифован. Вокруг задней линзы имеется кольцо с резьбой, в которое можно ввернуть нейтральный серый фильтр ND1000, который поставляется в комплекте с объективом.

Использование подобного фильтра позволяет добиться значительного удлинения выдержки в яркий солнечный день и создавать эффект «размазывания» движения (фейерверков или воды), что создает интересный эффект при съемке со штатива потока реки, прибоя, водопада и т. п.

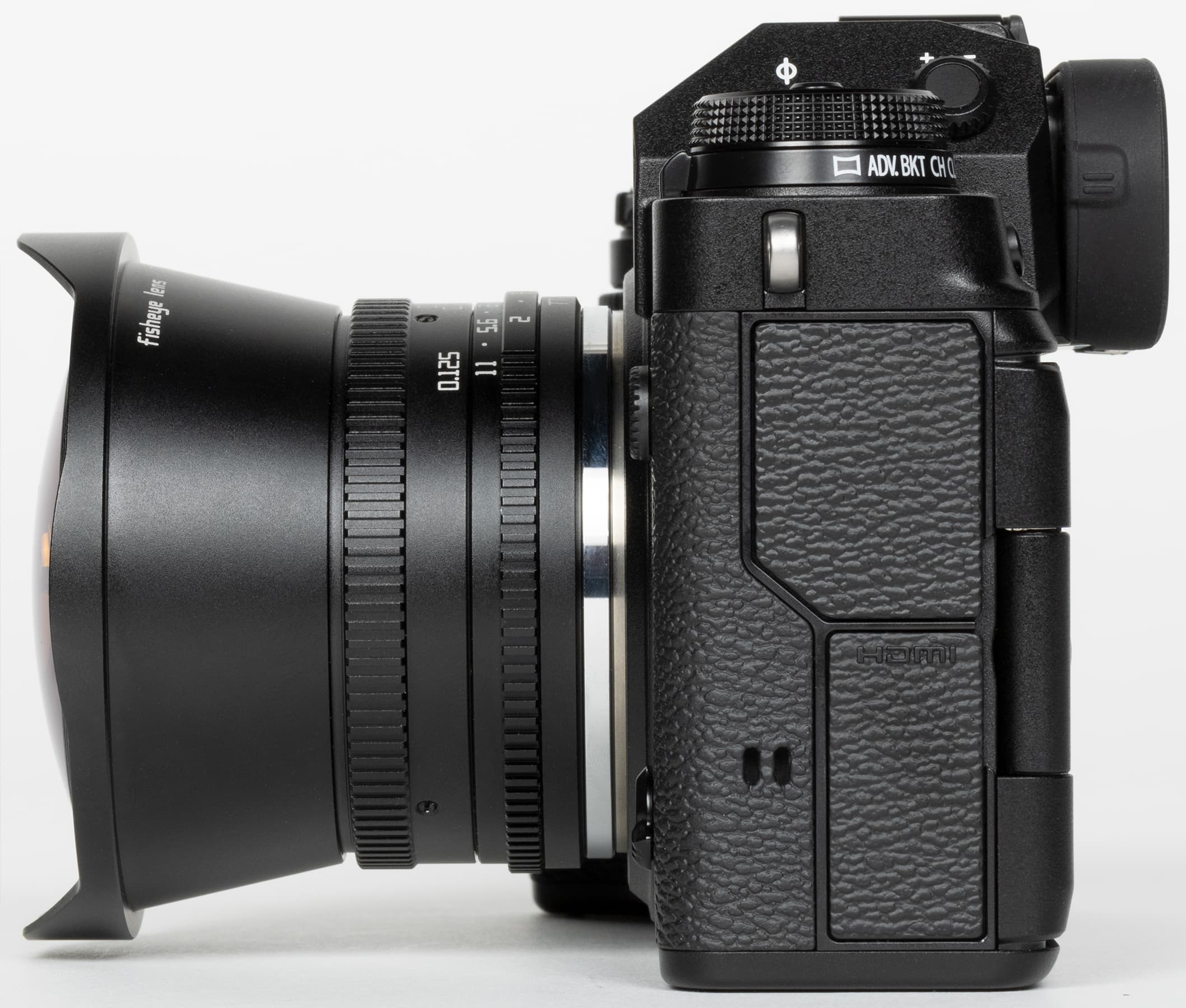

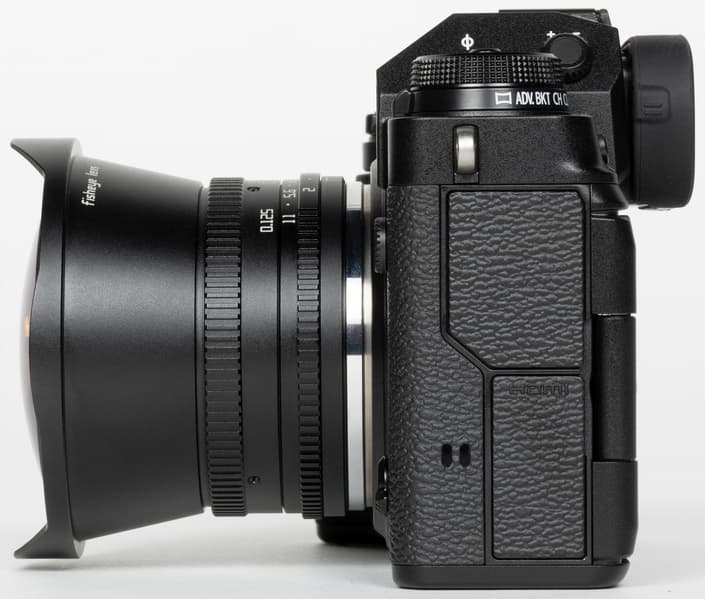

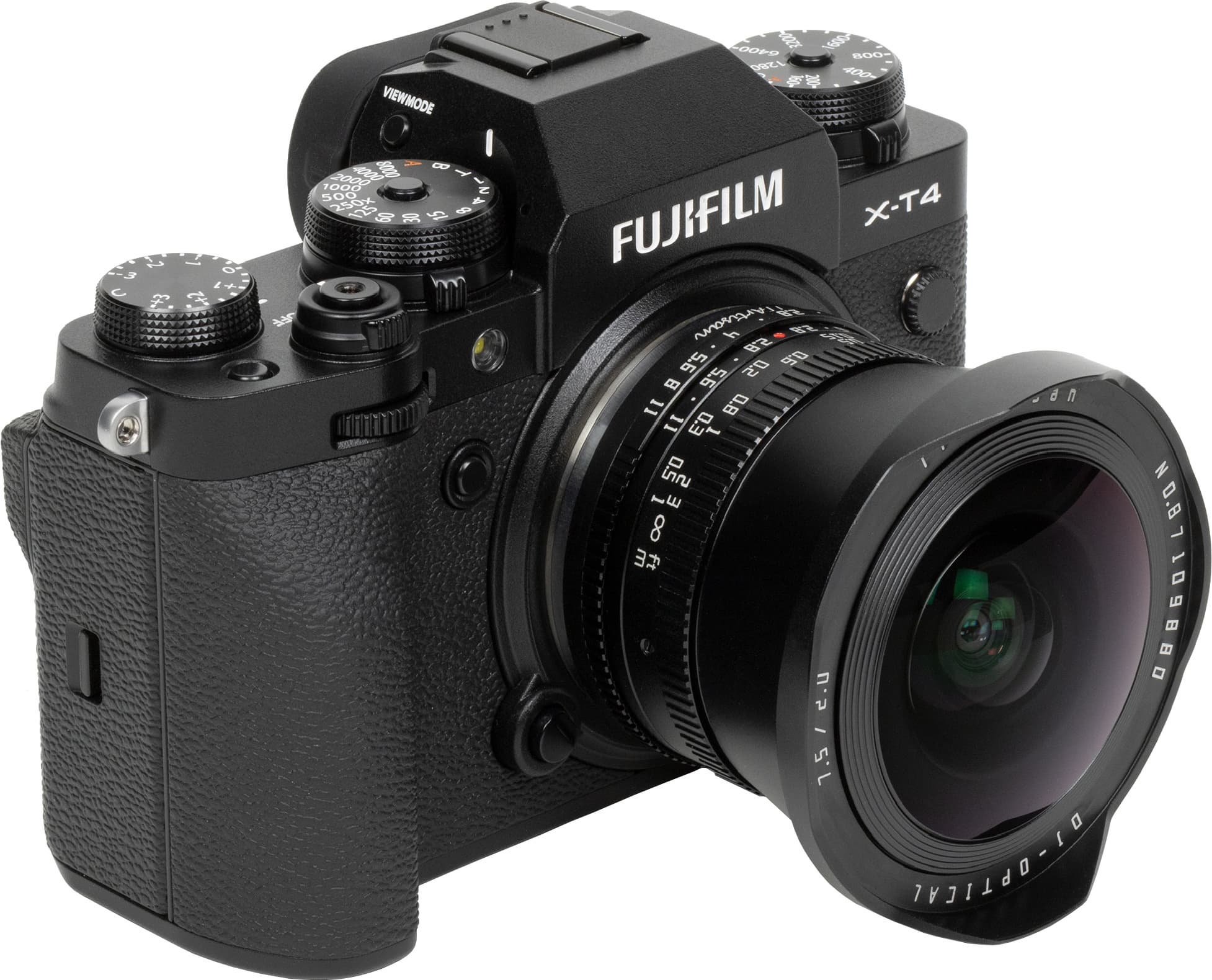

С камерой Fujifilm X-T4 объектив сбалансирован очень хорошо ввиду своей компактности и относительной легкости.

Оптическая схема

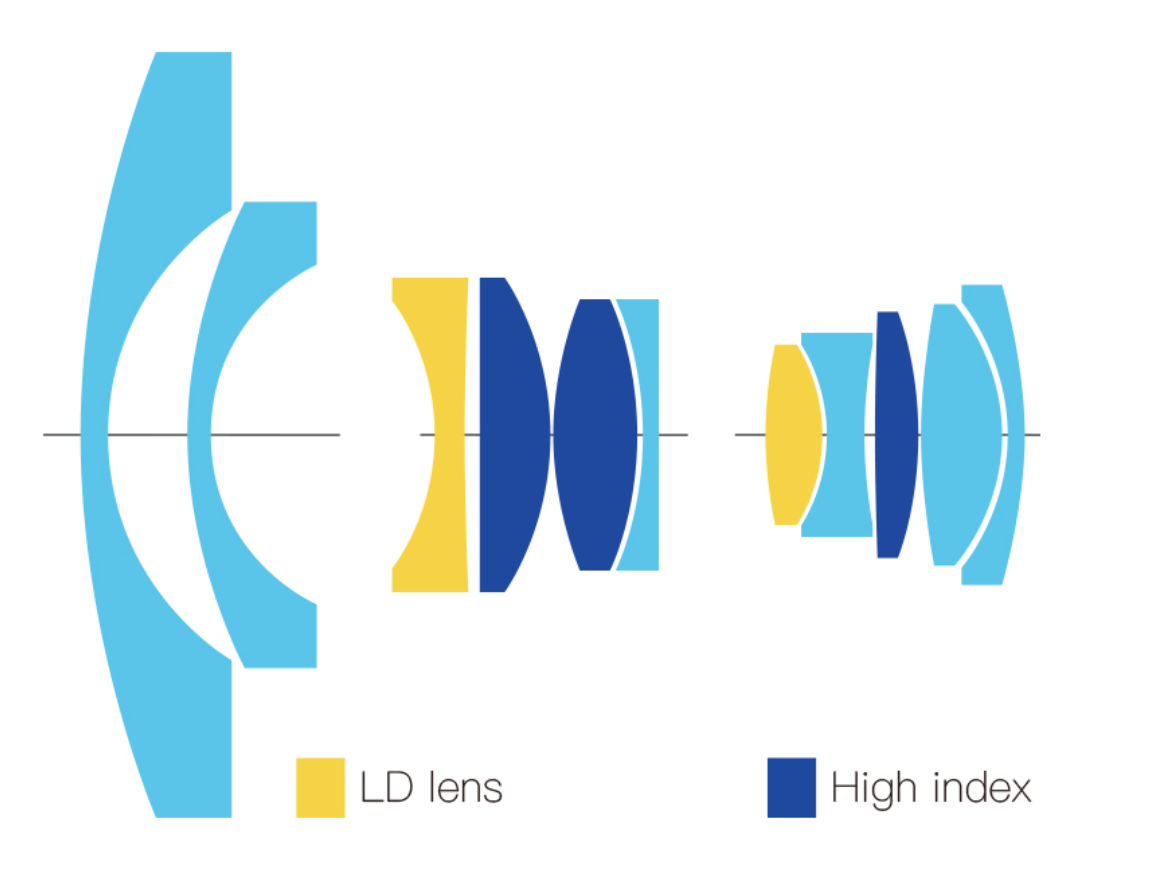

Производитель приводит у себя на сайте диаграмму строения TTArtisan 7.5 мм F2. При ее изучении в голову приходят всякие мысли.

С самого начала стоит отметить два первых элемента конструкции. Именно они являются характерной чертой всякого объектива «рыбий глаз», и всегда установлены первыми. Дальше начинаются оригинальные решения той или иной модели, которым бессмысленно пытаться найти аналоги. Вслед за производителем следует отметить наличие пяти специальных оптических элементов: двух из низкодисперсионного стекла (Low Dispersion, LD) и трех с высоким коэффициентом преломления (High Index).

MTF (частотно-контрастные характеристика)

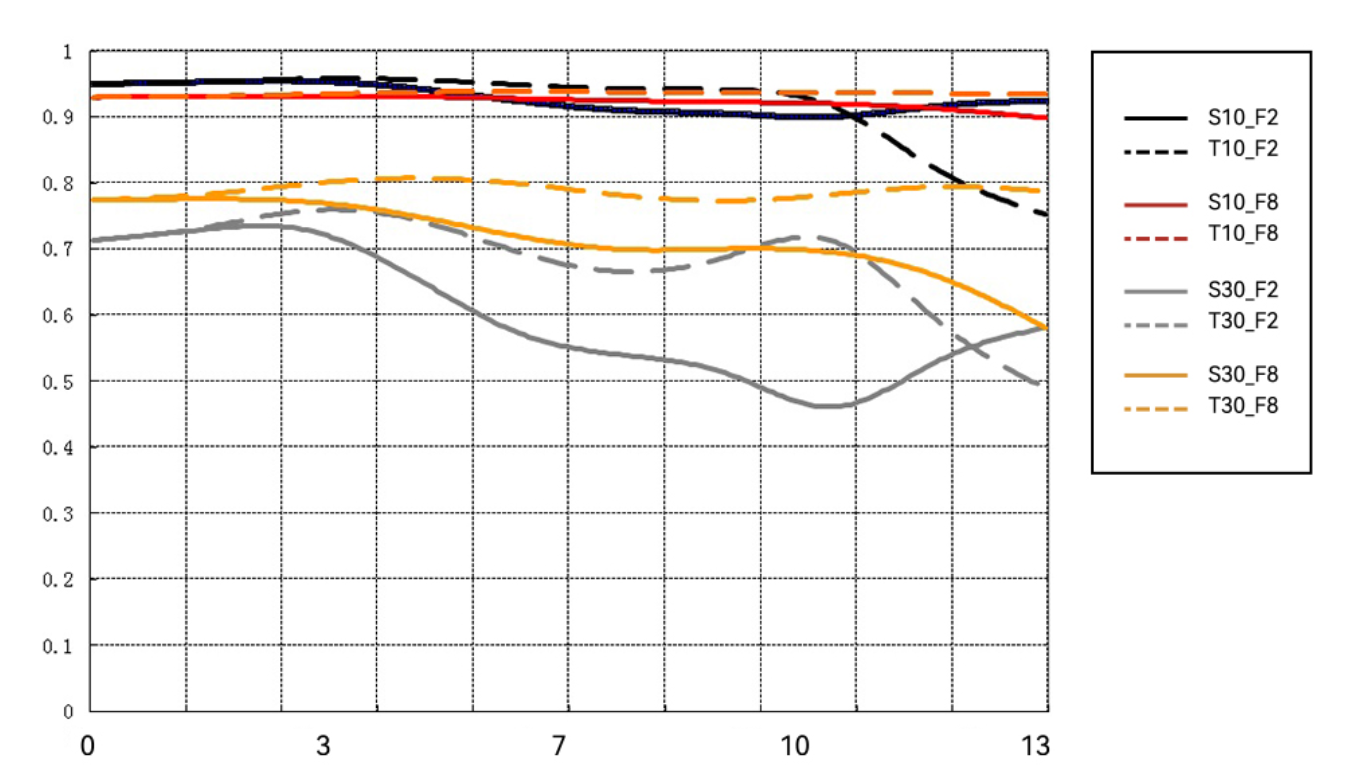

Производитель публикует частотно-контрастную характеристику TTArtisan 7.5mm F2. По оси абсцисс отложено расстояние от центра кадра, по оси ординат — контрастность (за единицу принят максимум).

Черным маркированы кривые для разрешения 10 пар линий/мм при максимальном раскрытии диафрагмы, серым — для 30 пар линий/мм при F2. Красным прочерчены графики для разрешения 10 пар линий/мм при F8, желтым — для 30 пар линий/мм при F8. Сплошные линии — для сагиттальных структур, пунктирные — для меридиональных. Напомним, что в идеальной ситуации графики должны располагаться параллельно оси абсцисс на максимальной высоте и не содержать провалов и пиков.

Заметим, что картина не слишком привлекательна. Даже в центре кадра заметно существенное снижение разрешения и при максимальном раскрытии, и при F8 для меридиональных и сагиттальных структур 30 пар линий/мм.

Конкуренты

Отбирая «рыбьи глаза», которые можно было бы сравнить с героем обзора, мы руководствовались самыми простыми требованиями: у всех объективов должны быть аналогичные или максимально близкие фокусные расстояния и такие же или очень близкие углы обзора по диагонали. Остальные похожие черты, как можно увидеть ниже, автоматически добавились к упомянутым.

	Meike 7.5mm F2.8 Fisheye	Samyang 8mm F2.8 UMC Fisheye II	Tokina SZ 8mm F2.8 Fisheye	TTArtisan 7.5mm F2.0 Fisheye
Дата анонса	23 мая 2022 г.	21 марта 2014 г.	29 июля 2022 г.	19 июля 2021 г.
Фокусное расстояние, мм	7,5	8	8	7,5
Фокусное расстояние в эквиваленте полного кадра, мм	11	12	12	11
Максимальное значение диафрагмы	F2,8	F2,8	F2,8	F2
Минимальное значение диафрагмы	F16	F22	F22	F11
Число лепестков диафрагмы	7 (скругленные)	6 (прямые)	7 (прямые)	7 (прямые)
Оптическая схема, элементов/групп	11/9	11/81	11/9	11/82
Минимальная дистанция фокусировки, см	15	30	10	12,5
Угол обзора по диагонали, град.	190	180	180	180
Максимальное увеличение	1:11	н/д3	1:10	н/д3
Фокусировка	ручная
Защита от пыли и влаги	нет
Материал корпуса	металл
Размеры (диаметр × длина), мм	∅55 × 63	∅60 × 65	∅60 × 52	∅72 × 71,5
Вес, г	260	265	280	370
Информация на сайте производителя	meikeglobal.com	samyanglens.com	tokinalens.com	ttartisan.com
Рекомендованная цена в России, руб.	14 500	25 600	39 990	12 900

¹ Включая 2 асферических элемента и 3 со сверхнизкой дисперсией (ED).
² Включая 2 низкодисперсионных элемента.
³ Нет данных.

Углы обзора по диагонали у трех конкурсантов из четырех составляют 180°, а 190° у Meike отражают попытку несколько увеличить поле зрения этой модели в модификации для камер MFT (4/3) — не придумывать же для него собственную оптическую схему. Если нельзя улучшить качество оптики (это, как было сказано, не слишком реально по определению), можно улучшить качество корпуса. В объективах других типов, которые тяжелеют из-за обилия стекол, наличия систем компенсации дрожания и механизмов автофокусировки, всё чаще и всё больше используют пластики. Но в нашем случае вес не важен: ну был бы аналог с тубусом из поликарбоната еще на 50 г легче — что из того? Поэтому все участники наших соревнований имеют металлические корпуса. И фокусировка везде ручная, как мы уже упомянули в «присказке».

Полмиллиметра фокусного расстояния погоды, разумеется, не делают: что 8 мм, что 7,5 мм — всё одно. А вот минимальное значение диафрагмы F22 у Samyang и Tokina по сравнению с F11 у героя обзора — это минус две ступени экспозиции. Правда, особого выигрыша в резкости они не дадут (все-таки начиная с F11 уже сказываются пагубные эффекты дифракции света), но всё же это полезный плюс.

Отметим простенькую шестилепестковую диафрагму у Samyang — это дань стремлению к дешевизне. Кому понравятся шесть лучей вокруг солнца, в то время как семь (при диафрагмировании) запросто нарисуют вдвое больше (14)? По счастью, у участника марки Samyang есть преимущество — целых две асферические линзы, которые теоретически предполагают более высокую резкость картинки.

В остальном сравнение бесперспективное. Чтобы выбирать победителя, нужно оценивать качество изображения, которое он рисует, а мы такой возможности лишены, не имея этих объективов на руках.

Лабораторные испытания

Тестирование объектива в лаборатории проводилось в связке с камерой Fujifilm X-T4 по нашей методике.

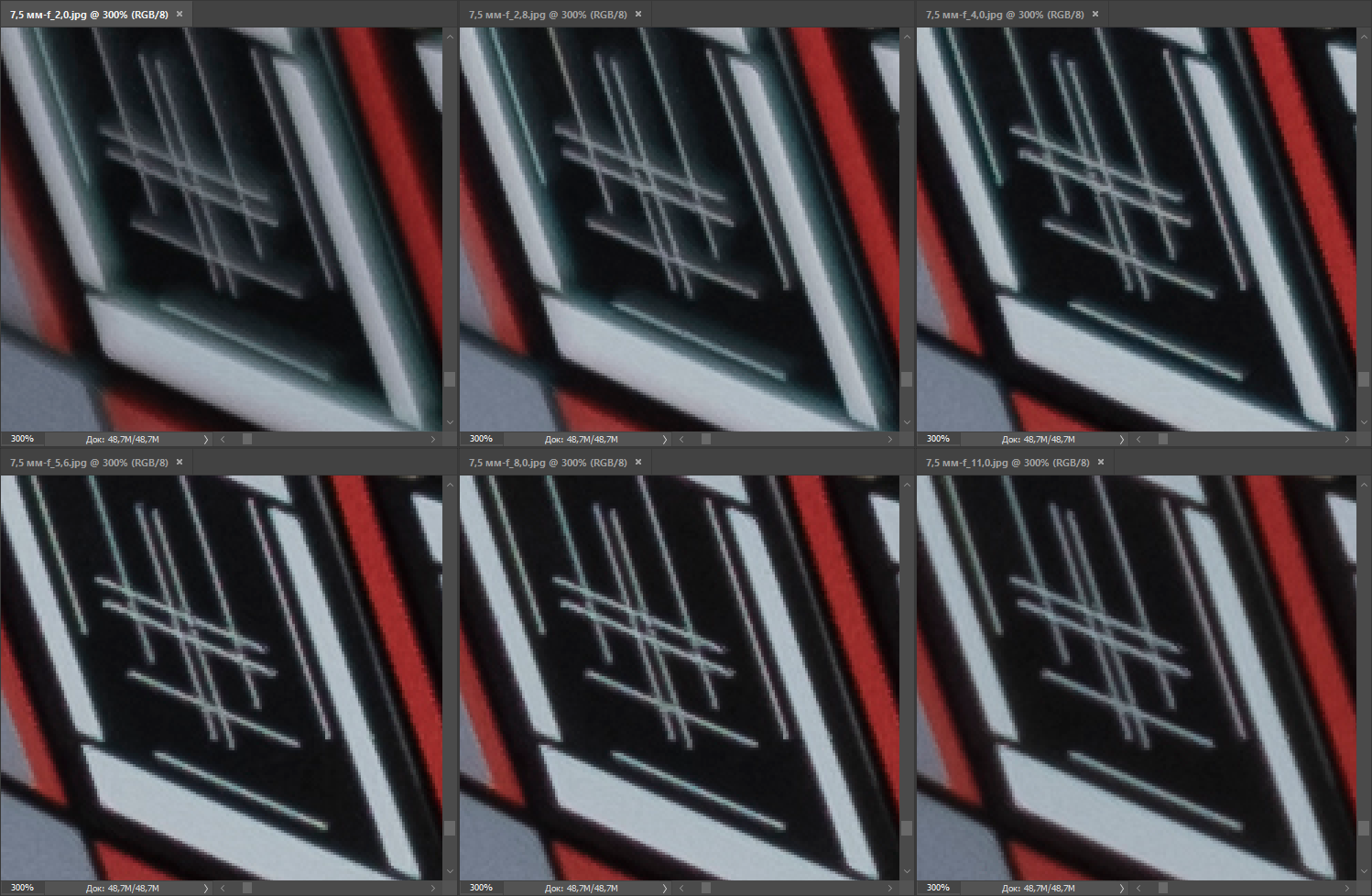

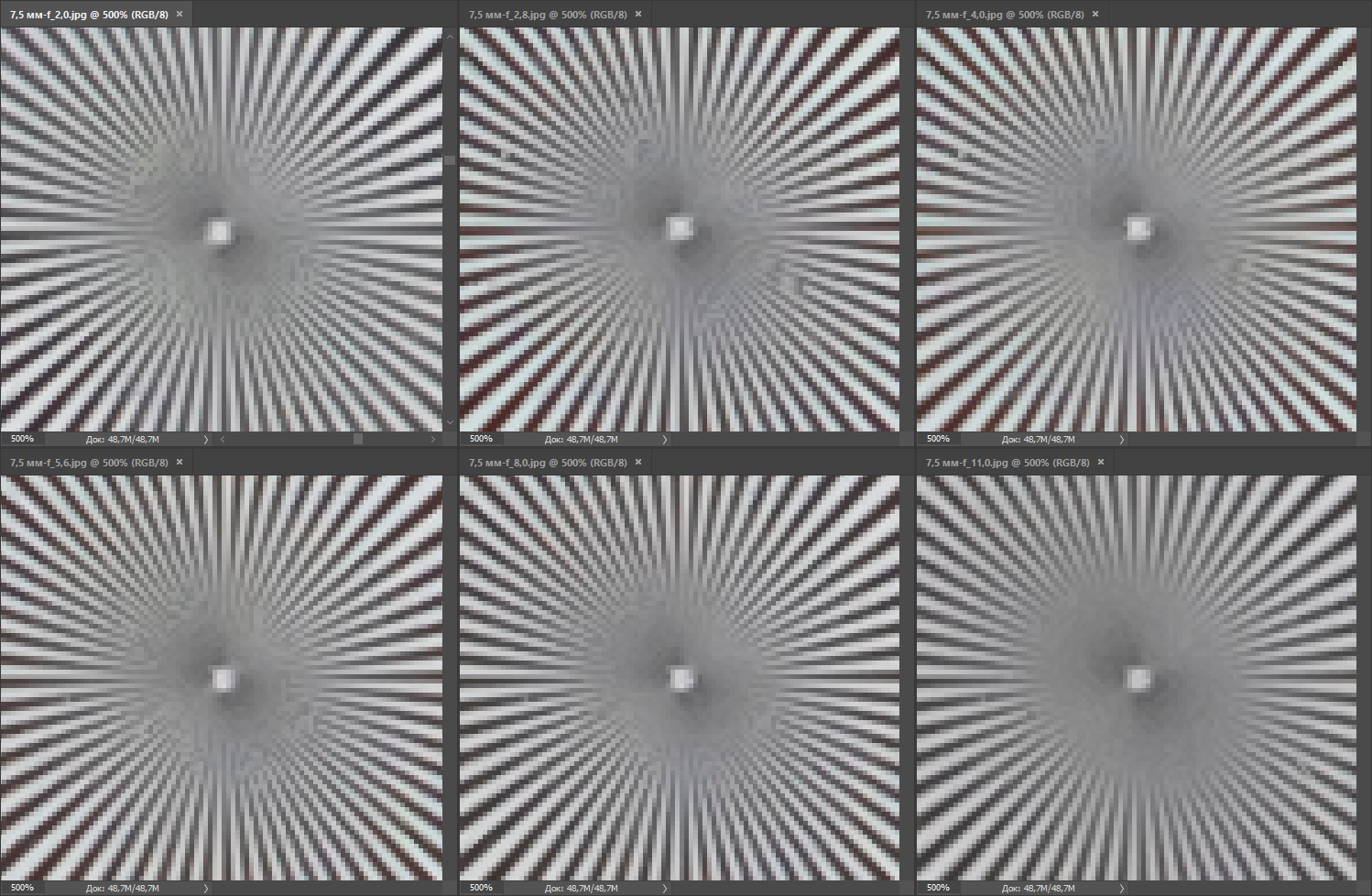

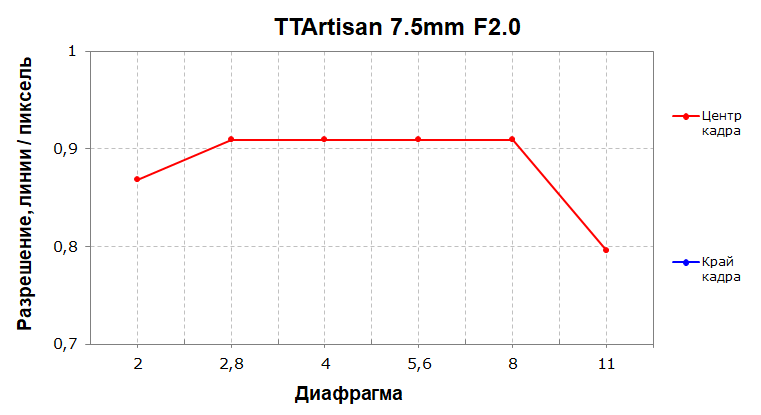

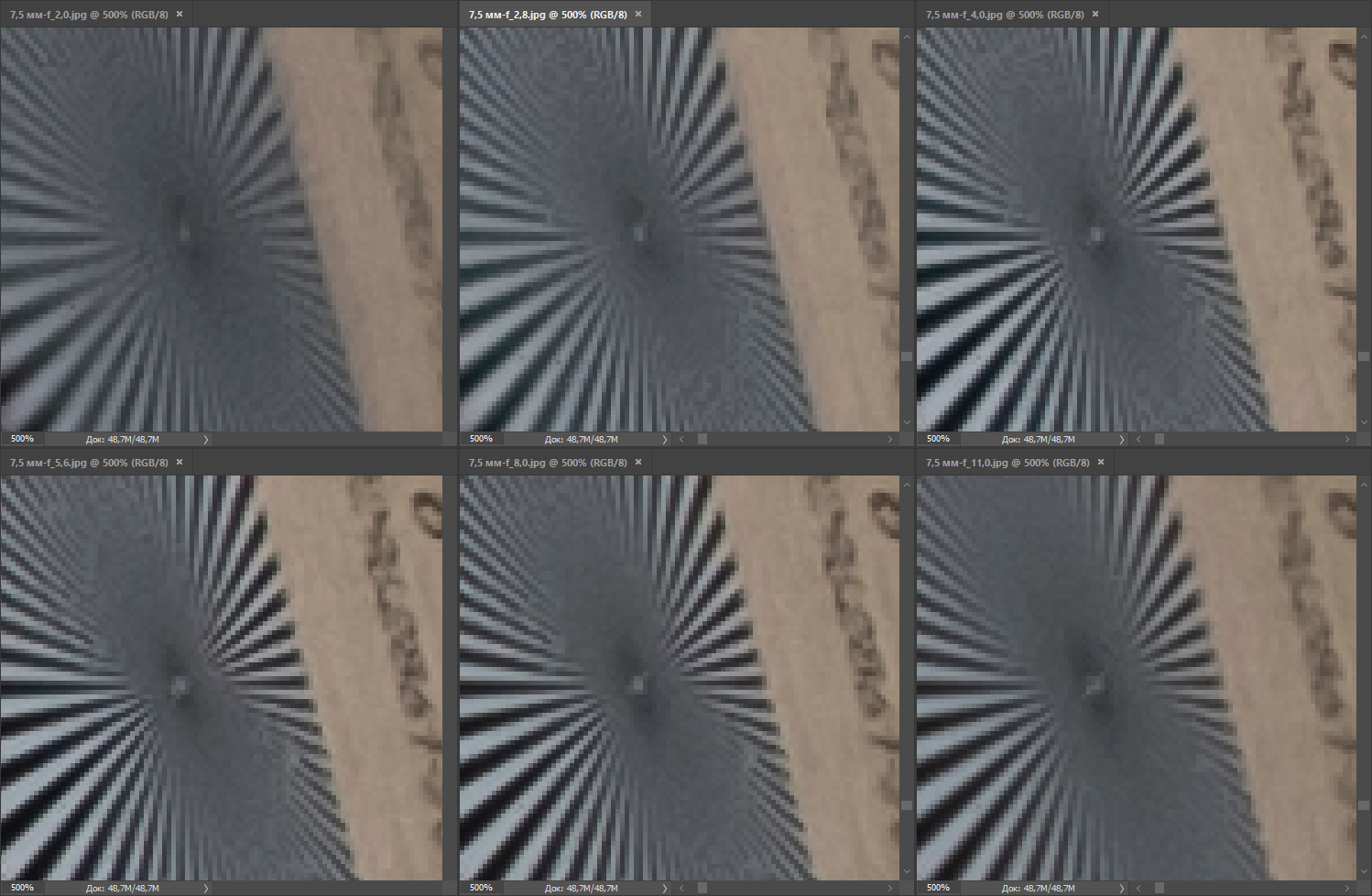

Разрешающая способность TTArtisan 7.5 мм F2 не слишком высокая и стабильна на уровне 90% только в центре кадра. Оценить разрешение на краю проекции невозможно — там практически отсутствует резкость. При максимальном раскрытии становится заметным неприятное двоение изображения, из-за чего рабочим минимумом значения диафрагмы следует считать только F4.

Хроматические аберрации достаточно выраженные начиная с ⅔ расстояния от центра и нарастающие к периферии кадра. Они выявляются при любом значении диафрагмы, но наиболее подчеркнуты при максимальном и субмаксимальном раскрытии. Дисторсию по понятным причинам оценивать бессмысленно.

Разрешение, центр кадра	Разрешение, край кадра
Дисторсия и хроматические аберрации, центр кадра	Дисторсия и хроматические аберрации, край кадра

Практическая фотосъемка

Фотографирование в реальных условиях мы производили камерой Fujifilm X-T4. Для сохранения отснятого материала использовали карту памяти SDXC UHS-II Sony SF-G64 (скорость записи 299 МБ/с, скорость чтения 300 МБ/с) емкостью 64 ГБ. Фотоснимки записывались одновременно в JPEG со сверхвысоким качество и в несжатом формате RAW (Fujifilm RAF), а затем подвергались «проявке» и сохранению в Adobe Camera RAW последней версии в виде 8-битных JPEG с минимальной компрессией.

Общие впечатления

Объектив удобен в обращении хотя бы уже тем, что его передняя линза выступает вперед не столь сильно, как у большинства аналогов. Поэтому боязнь повредить ее не мешает при работе. Кольцо фокусировки достаточно тугое для того, чтобы не сбить наводку случайным прикосновением.

Недоумение вызывает конструкция передней крышки. Во-первых, она составная, имеет вворачивающийся спереди круг, сняв который, можно, видимо, использовать светофильтры. Но при этом возникнет не просто виньетирование, а довольно существенная обрезка проецируемого на сенсор изображения. Во-вторых, крышка плохо держится на внешних лепестках бленды и качается. Крепление крышки слабое; при переноске объектива в сумке можно не сомневаться в том, что крышка обязательно соскочит. Так недолго и повредить поверхность передней линзы.

Качество изображения

Приведем ниже для сравнения JPEG из камеры без обработки (слева) и те же снимки, полученные путем «проявки» RAW (Fujifilm RAF) и подвергнутые коррекции (изменена цветовая тональность, устранены хроматические аберрации). Высветлением теней и ослаблением цветов мы не занимались.

F2; JPEG из камеры

F2; коррекция

F2,8; JPEG из камеры

F2,8; коррекция

F4; JPEG из камеры

F4; коррекция

F5,6; JPEG из камеры

F5,6; коррекция

F8; JPEG из камеры

F8; коррекция

F11; JPEG из камеры

F11; коррекция

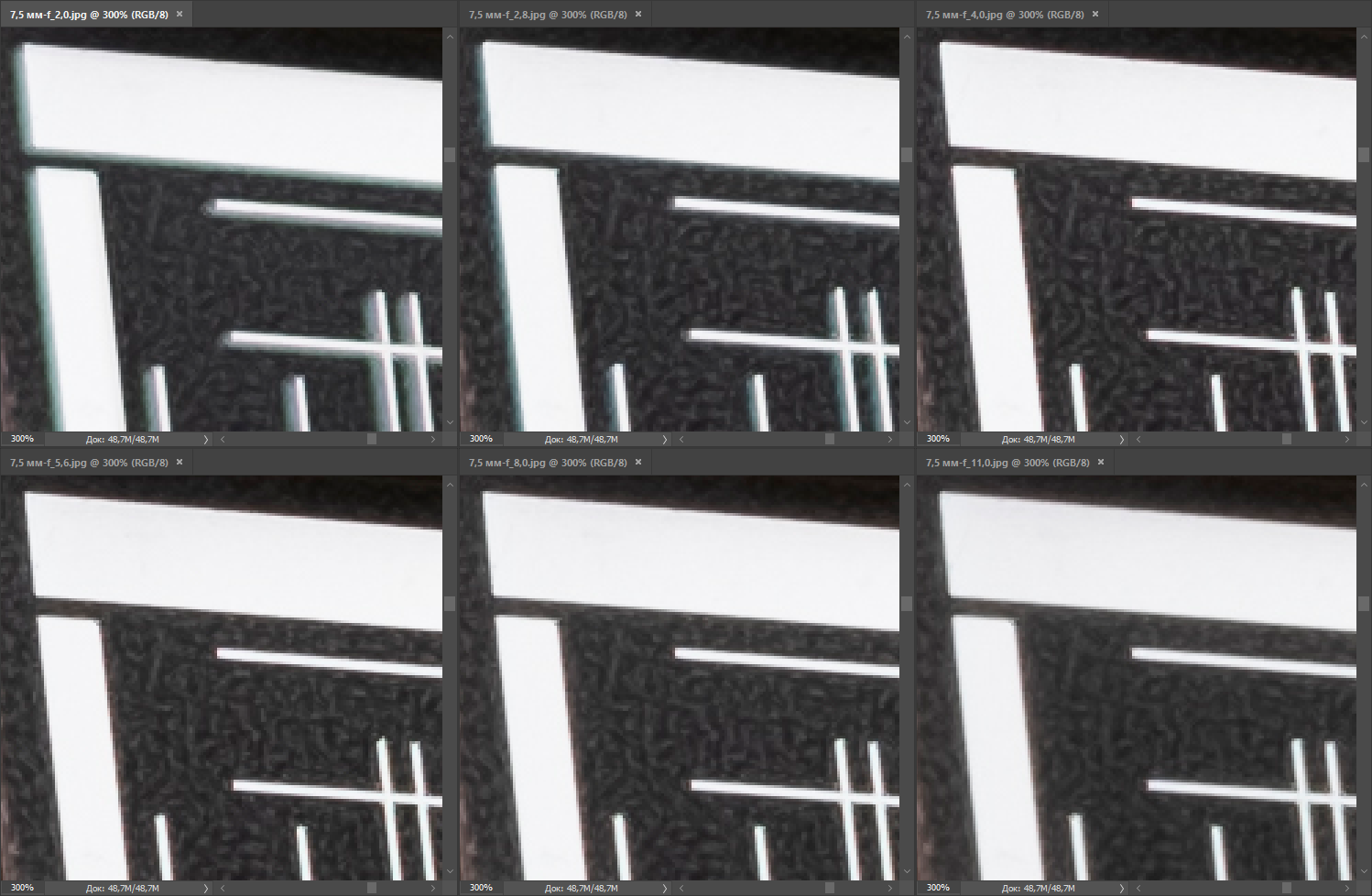

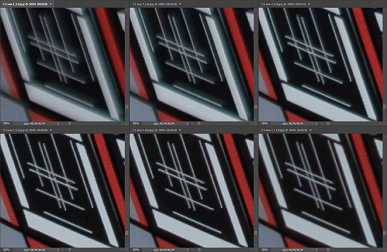

Разрешающая способность (а ее невозможно повысить при обработке) при максимальном раскрытии низкая даже в геометрическом центре кадра, а на краях степень нерезкости, или, как говорят на фотожаргоне, «мыла», попросту неприличная, напоминающая грубую ошибку фокусировки. Следует помнить, что для объектива «рыбий глаз» с поистине бескрайней глубиной резкости такая ошибка может быть только следствием специального вращения кольца наведения на резкость во вредительских целях. Таким образом, при F2 лучше не фотографировать. Примерно то же относится и к F2,8. Ситуация немного исправляется при F4, но от периферийного «мыла» не удается избавиться ни при каких условиях. Влияние дифракции сказывается уже при F8, причем не только на периферии, но и в центре кадра, а при F11 ее воздействие ухудшает картинку даже сильнее, чем нерезкость при F2,8. Таким образом, мало-мальски рабочим значением диафрагмы следует признать только F5,6.

Начиная с F2 и вплоть до минимального раскрытия диафрагмы, примерно с ⅔ расстояния от центра к периферии, выявляются латеральные хроматические аберрации — красные слева от контуров объектов и зеленые справа. Интересно, что по мере диафрагмирования они убывают не столь заметно, как этого следовало ожидать При постобработке от них избавиться можно, но страдающая контурная резкость от этого не восстанавливается. Автоматический баланс белого камеры Fujifilm XT-4 в попытке корректировать цветность почему-то добавляет многовато пурпура.

Как быть в реальной жизни? Пускаться на всякие хитрости. Например, использовать необычный ракурс при кадрировании или заставить дисторсию работать на благо результата.

В типичном случае следует избегать фотосъемки людей из-за сильных искажений.

Зато TTArtisan 7.5 мм F2 отлично подчеркивает перспективу и прямо-таки расширяет пространство, раздвигая объекты

Интересные ракурсы и работа над заполнением плоскости кадра способны улучшить представление привычных объектов.

По поводу искажений заметим, что они не могут изменить то, что искажено естественным образом: круг останется кругом. А окружающие предметы и фигуры иногда можно расставить для контраста неподалеку.

Классический вариант использования дистории объективов типа «рыбий глаз» — это создание иллюзии закругления поверхности земли. Для этого нужно поместить линию горизонта выше геометрической середины кадра.

Иногда имеет смысл комбинировать близко расположенные и удаленные объекты.

Искривленные дугами прямые линии (особенно вертикальные) иногда придают необычный вид интерьерам. Важно только не переборщить с этим.

А вот еще пример того, что округлые и дугообразные объекты нельзя испортить «рыбьим глазом».

На фото вверху, снятом в студийных условиях, нам удалось добиться нерезкости на заднем плане, но все же она была недостаточно выраженной. Чтобы совершенно размыть задник, пришлось пойти на ухищрения и использовать при постобработке фильтр Lens Blur из арсенала Adobe Photoshop (применительно только к фоновому изображению).

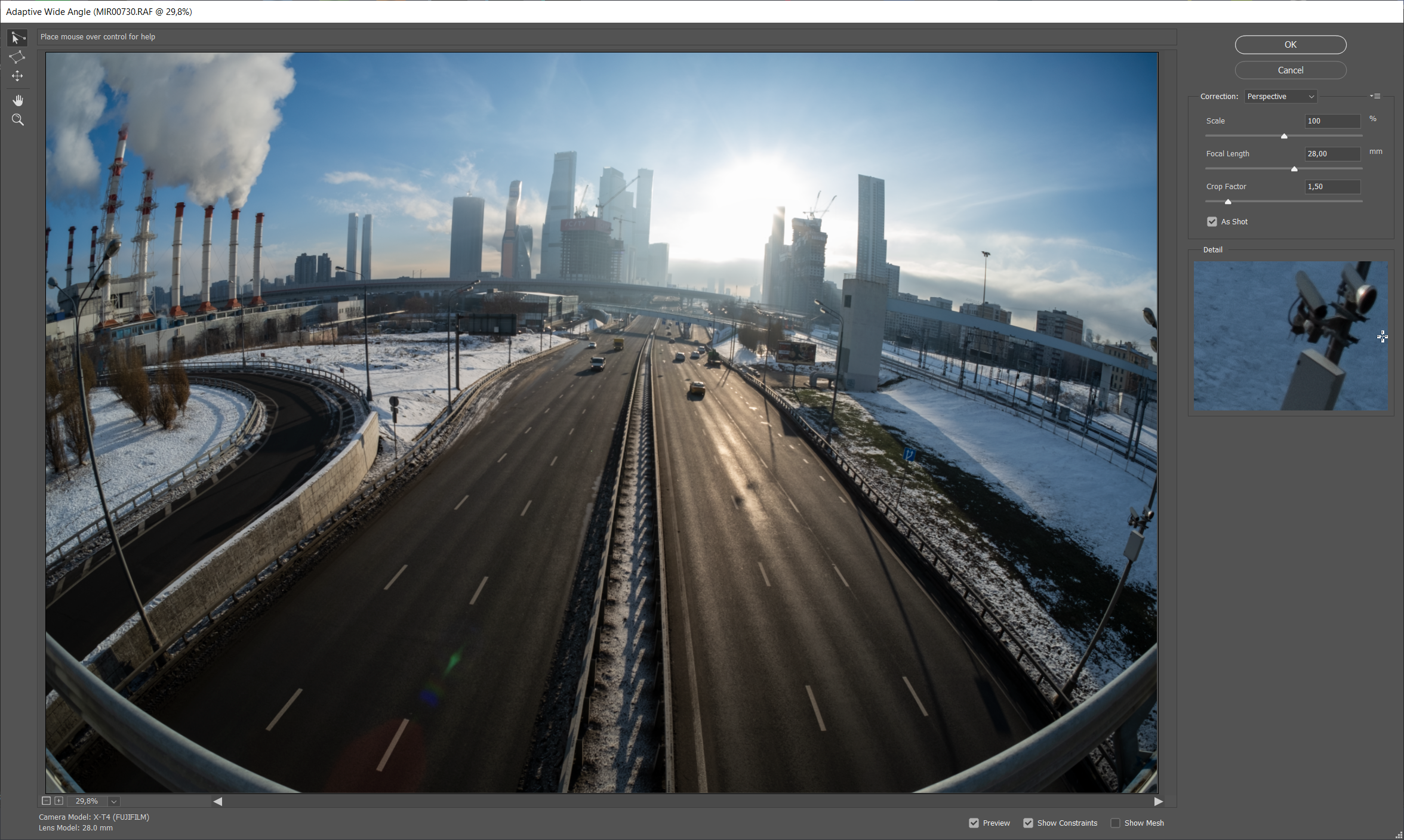

Когда характерная «рыбоглазая» дисторсия надоедает, можно попробовать ее исправить — именно попробовать, потому что удачный результат не гарантирован. Вспомним, что в Adobe Photoshop имеется специальный фильтр Adaptive Wide Angle (AWA), «адаптивный широкий угол».

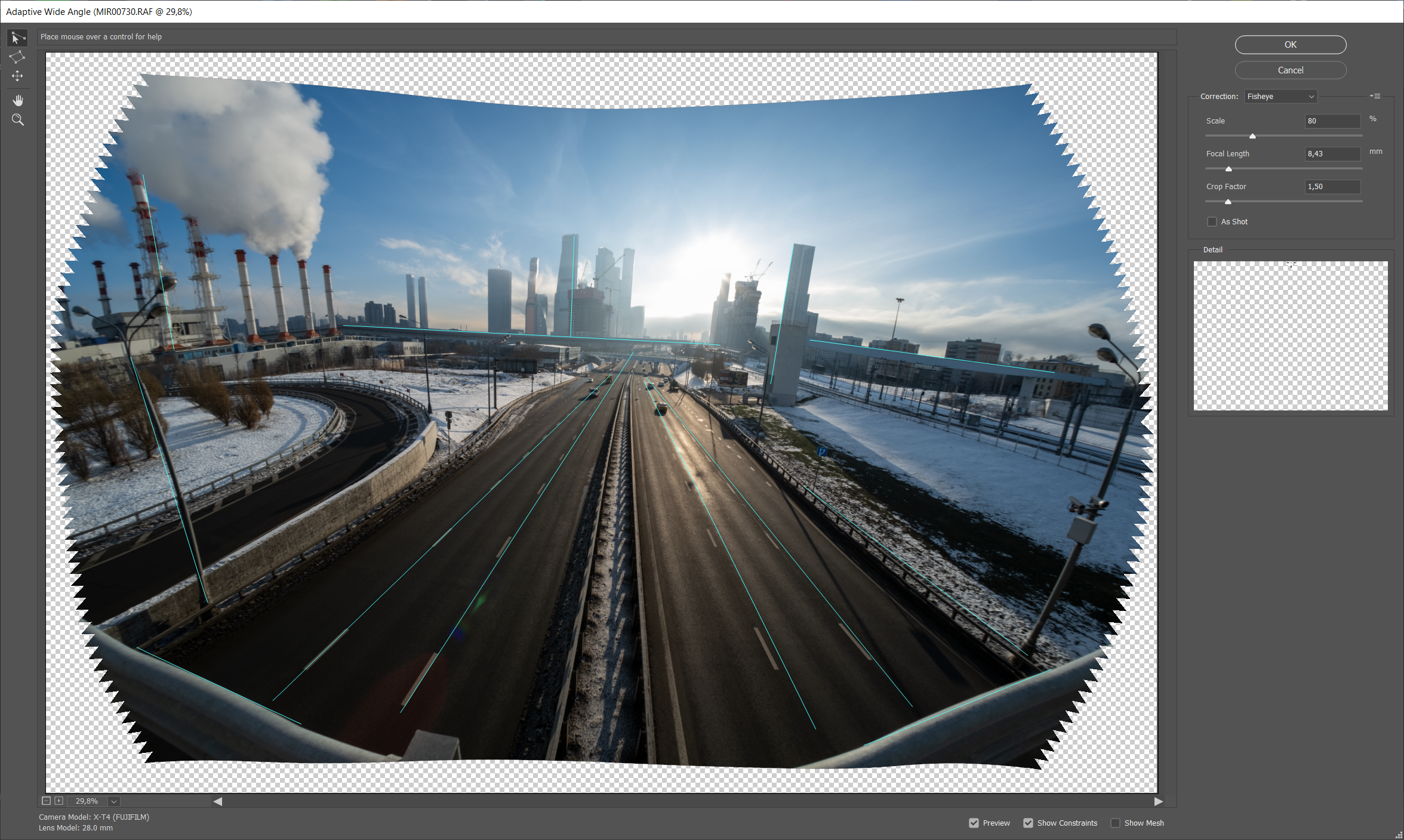

Для нивелирования дисторсии нужно накладывать на картинку отрезки-указатели по всем направлениям, где сохраняются дугообразные изгибы. В режиме предварительного просмотра AWA выпрямляет эти дуги. Метод довольно небыстрый, так как обойтись двумя-тремя линиями не получится. Их придется рисовать по всему полю кадра. На картинке вверху — исходное фото, внизу — предварительный результат.

Когда расставлены все отрезки-указатели, даем команду принять все изменения. Произойдет окончательное выравнивание. Останется обрезать картинку, поскольку, как видно выше, она приобрела причудливую форму и зубчатую каемку.

Результат неплох, но из-за коррекции дисторсии произошло еще более заметное «замыливание» краевых зон, а также увеличилась выраженность хроматических аберраций. Фотограф должен сам решить, стоит или не стоит ему заниматься такого рода коррекцией.

Лучистость

Поскольку угол обзора объектива составляет половину сферы, солнце обязательно попадет в кадр при ориентации объектива на географический юг. А коли так, то интересно, будет ли красив лучистый венец вокруг светила и как поведут себя паразитные рефлексы от линз, именуемые в просторечии «зайцами».

F2

F2,8

F4

F5,6

F8

F11

Первые признаки лучистости появляются при F4. При F5,6 они уже вполне оформленные и хорошо различимые, при F8 смотрятся хорошо, а при F11 даже замечательно. Однако уже при F5,6 в диагонально противоположном углу снимка появляется пурпурное пятно паразитного отражения, которое густеет и становится всё более четким при диафрагмировании. Это следует учитывать при выборе композиционного решения.

Галерея

Снимки, полученные нами в ходе практического фотографирования, мы собрали в галерее без дополнительных описаний и комментариев. Данные Exif сохранены, и доступ к ним можно получить при загрузке фотографий по отдельности.

Итог

«Рыбий глаз» производства TTArtisan для камер Fujifilm X отличается доступной ценой и отличным механическим исполнением. Он компактен и относительно легок, хорошо сбалансирован в связке с камерой Fujifilm X-T4. Оптические свойства весьма скромные, но это неудивительно при учете специфики объективов этого типа. Его вполне можно использовать при фотографировании интерьеров и ландшафтов, а при особом подходе — и при съемке других сюжетов. Следует лишь помнить, что получить высокую резкость вряд ли удастся.
