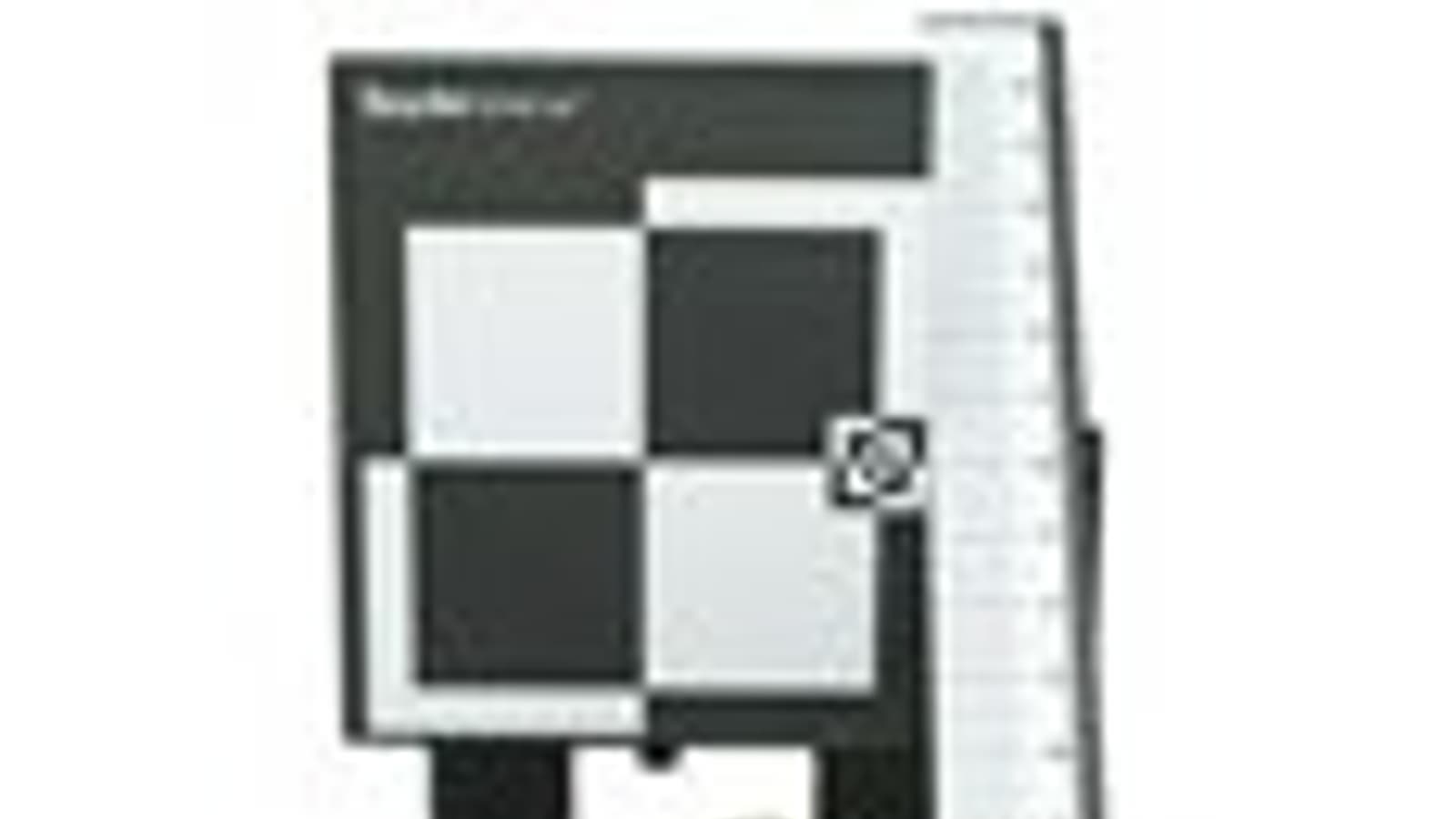

Spyder LensCal

Один из критериев оценки фотокамеры и объектива — корректность работы системы автофокуса. Методикам проверки фототехники при покупке посвящено немало статей, в частности, опубликованные у нас на сайте «Простая методика оценки объектива при покупке» и «Как протестировать объектив перед покупкой». Во второй из названных статей ее автор, Виктор Савушкин, подробно описал, как сделать мишень для проверки объектива и камеры на ошибку фокусировки (бэк- и фронт-фокус) и технологию использования мишени.

Приведенная методика и мишень для собственноручного изготовления позволяют определить наличие систематической ошибки в работе системы автофокуса. Процесс оценки внешне прост, но требует понимания сути выполняемых операций и аккуратности. В частности, аккуратности в изготовлении и установки мишени. Одну из составляющих «сложности» можно исключить, если использовать серийную мишень фирмы DatacolorSpyder LensCal.

Spyder LensCal

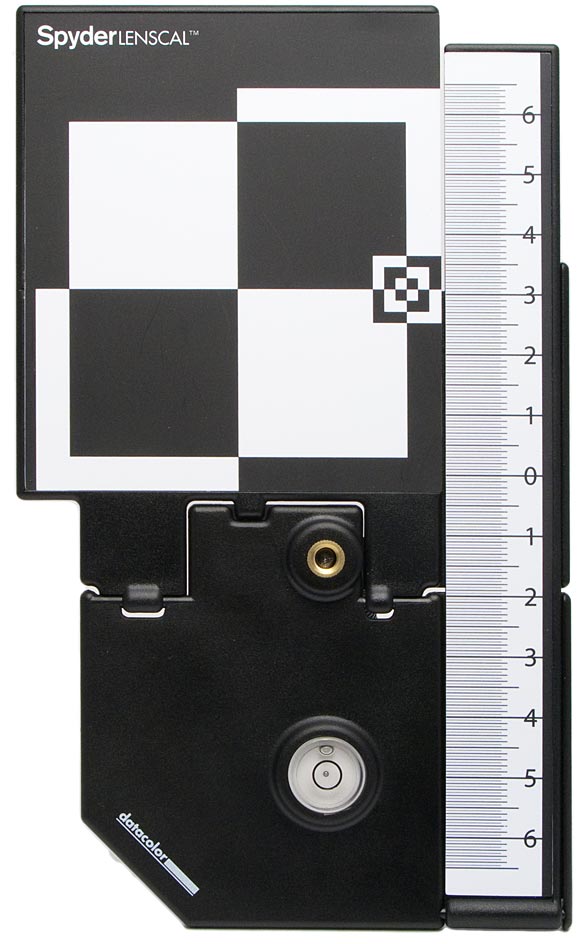

Мишень в «несобранном» виде. Все смонтировано на удобном «столике» из пластика. Имеются узел установки на штатив, уровень, шкала ошибок и мишень для прицеливания

Конструкция Spyder LensCal удобна для работы и транспортировки. Это складная мишень с узлом установки на штатив, пузырьковым уровнем, шкалой ошибок и мишенью для прицеливания. На самом деле у мишени два поля прицеливания — большее и меньшее, каждое в виде фрагмента шахматного поля и рамки ограничителя. Наличие двух ясно очерченных полей для прицеливания позволяет избежать ошибок при съемке.  В зависимости от возможностей объектива и помещения, где проводятся измерения, можно выбрать большее или меньшее поле и такую дистанцию съемки, при которой отображаемые в видоискателе границы датчика автофокуса совпадают с границами мишени прицеливания. При этом всегда будет ясно, куда нацелен автофокус. Также естественным образом снимки шкал ошибок окажутся приведенными к одному масштабу, и можно анализировать разные объективы, не пересчитывая ошибки.

Spyder LensCal

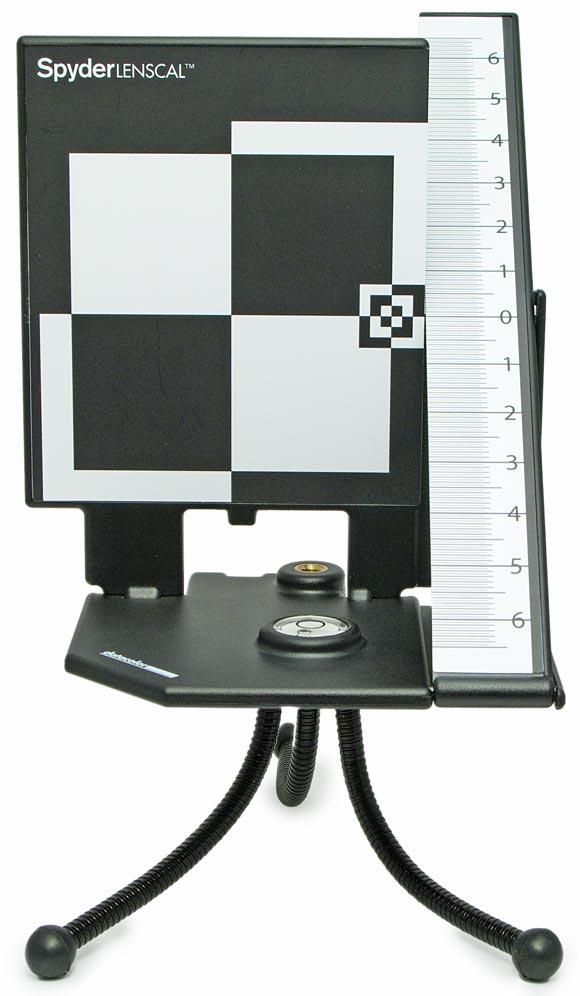

Мишень в рабочем состоянии

Последовательность действий при проверке камеры и объектива следующая. Устанавливаем мишень и камеру на одном уровне так, чтобы ось объектива была перпендикулярна плоскости мишени, а зона датчика фокусировки попадала на мишень прицеливания. Выбираем подходящую дистанцию съемки. Устанавливаем максимальную диафрагму (минимальное число диафрагмы). Делаем снимок. Проверяем по дисплею камеры или компьютера, есть ли ошибка в работе автофокуса. Если есть, а камера позволяет перекалибровать автофокус, вносим в его настройки нужные поправки.

Это упрощенная методика, которая сообщается пользователю в описании устройства. Однако излишнее упрощение может стать причиной бесполезности. Поэтому методику стоит расширить, включив в нее рекомендации, приведенные в статье В. Савушкина. Они касаются, в частности, необходимости обработки данных по нескольким снимкам (десяти), а также понимания того, что реализация автофокусировки в конкретном объективе/камере может сама быть источником эффектов, ошибочно принимаемых за систематическую ошибку. К примеру, это может быть инерция механики привода, «помноженная» на допуск неточности, заложенный в конструкцию. И не стоит забывать, что стиль съемки (то, как мы держим камеру, как выбираем точку фокусировки, как жмем на спуск) сам по себе может быть причиной ошибок. Так, регулярный «бэк-фокус» естественно возникает, если, снимая человека в рост, целиться в его глаза по центральной точке, а затем опускать камеру, чтобы захватить все от макушки до ступней. Поэтому съемку для проверки автофокуса нужно вести со штатива.

Проиллюстрирую некоторые возможные сложности в работе с LensCal (и с другими мишенями) на примерах. Камера Canon EOS 450D, объектив Canon EF 50 мм f/1,8 II. Первый «мешающий» оценке эффект — влияние инерции системы автофокуса. Устанавливаем объектив на минимальную дистанцию фокусировки для каждого снимка серии и затем выполняем снимки с автофокусировкой. Фрагменты снимков сведены в одну иллюстрацию, масштаб 1:1:

Spyder LensCal

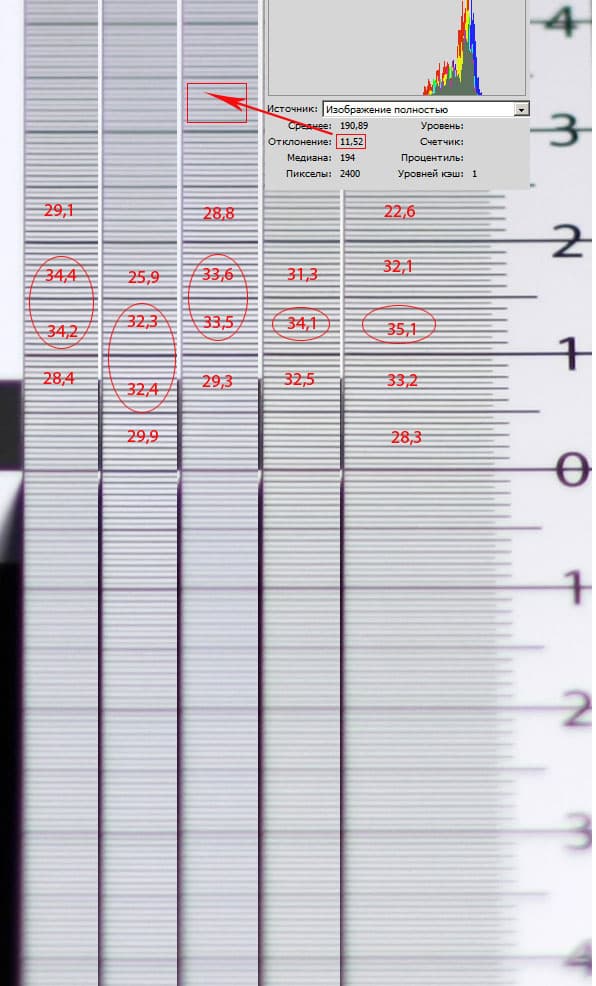

Хорошо видно, что автофокус систематически мажет, бэк-фокус, примерно 1 см

Для светосильного объектива ошибка фокусировки явно видна. Но, к примеру, при f/4 все будет не так очевидно, поэтому стоит применить простейшую инструментальную оценку контраста, как индикатора фокусировки. Для этого можно использовать любой графический редактор, отображающий гистограмму и информацию об отклонении от среднего. Область замера для построения гистограммы нужно выбрать побольше, но так, чтобы в нее попало как можно меньше разнородных элементов изображения. Я выбрал прямоугольник 40×60 пикселей и разместил его между «жирными» линиями шкалы на снимке — красный прямоугольник на приведенной выше иллюстрации. Для наглядности и обработки результатов в области замера можно просто нанести значение отклонения от среднего. У выбранного прямоугольника области замера это будет «11,52». В визуально оцениваемой области резкости для каждого снимка нужно нанести несколько меток замеров, чтобы не ошибиться с «попаданием». Я обозначил попадания в фокус красным овалом.

Проведем следующую серию замеров. Теперь будем фокусироваться из «бесконечности»:

Spyder LensCal

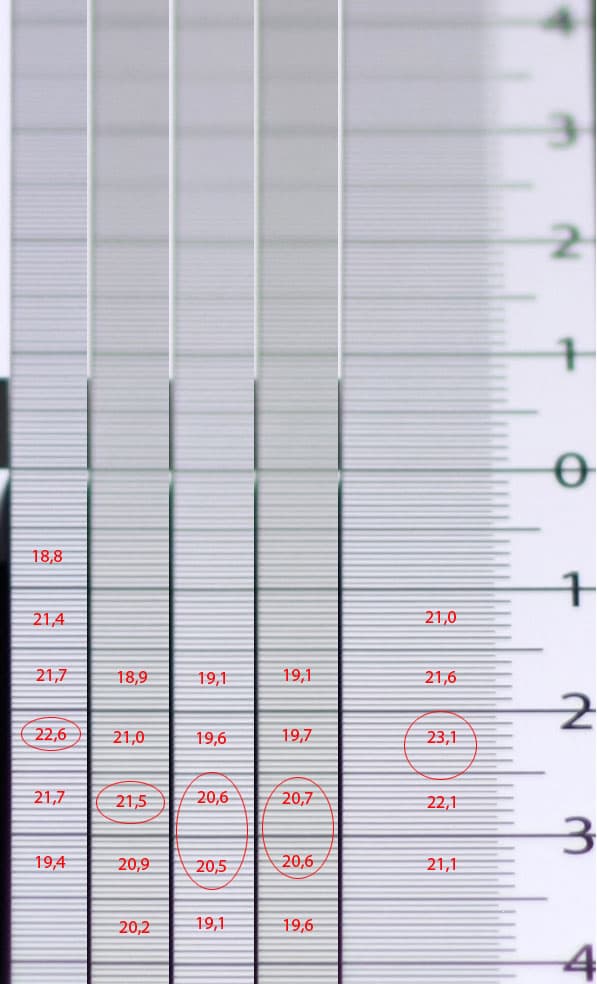

Теперь ошибка в другую сторону. Объектив проскакивает «0» и дает фронт-фокус на, примерно, 2,5 см. Для портретника на портретной дистанции это будет попадание из зрачка на кончик носа. Естественно, для того чтобы определить поправку в работу автофокуса, никто не будет намеренно снимать систематически из бесконечности или из МДФ (минимальной дистанции фокусировки). При «случайной» фокусировке разброс будет другим. Тем не менее, продемонстрированный эффект показывает, что без минимальной статистической обработки результатов мы рискуем неверно истолковать результаты, если не знаем о наличии законного разброса в пределах примерно 5 см. И если бы мне на практике пришлось делать заключение о работе конкретного испытуемого объектива, я бы не стал утверждать, что он систематически мажет. Хотя есть соблазн усреднить обе серии и принять за ошибку примерно −1,5 см (+1 см бэк-фокуса и −2,5 см фронт-фокуса), это было бы неверно. Я бы провел несколько серий снимков для случайных начальных положений фокусировки и лишь после их обработки делал выводы.

Рассмотрим другой пример. Камера Canon EOS 450D, объектив Canon EF 28—135 мм f/3,5—5,6. Проверим его в положении 50 мм. При этом светосила будет f/4,5. При такой диафрагме определить, есть ли систематическая ошибка работы автофокуса, не получится ни по дисплею камеры, ни даже на большом дисплее компьютера. Помогут лишь цифры. Далее приведены фрагменты двух серий. Первая — фокусировка из МДФ, а вторая — из «бесконечности». Судя по статистическим данным, автофокус при конкретном масштабе съемки (дистанции) не ошибается.

Spyder LensCal

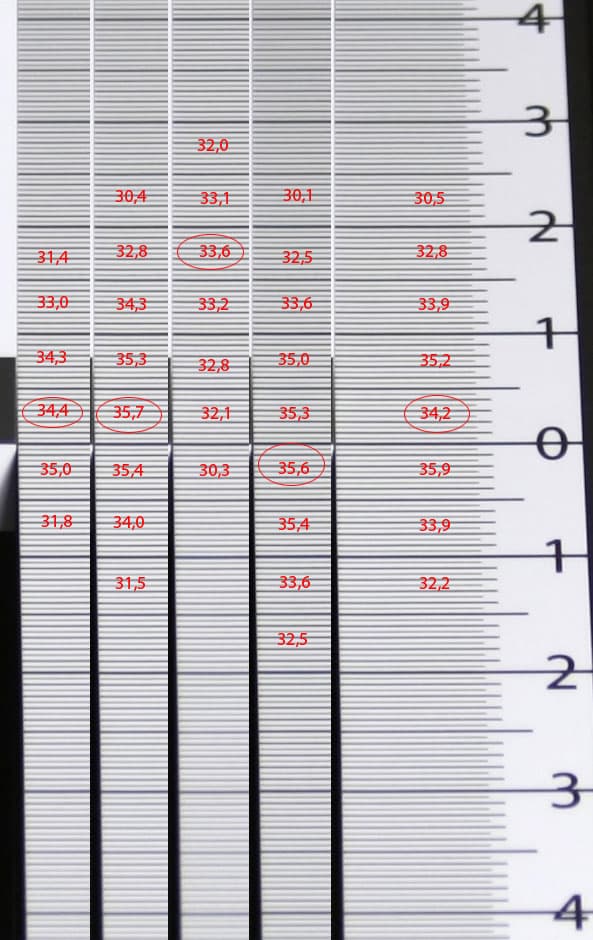

Фокусировка из МДФ

Spyder LensCal

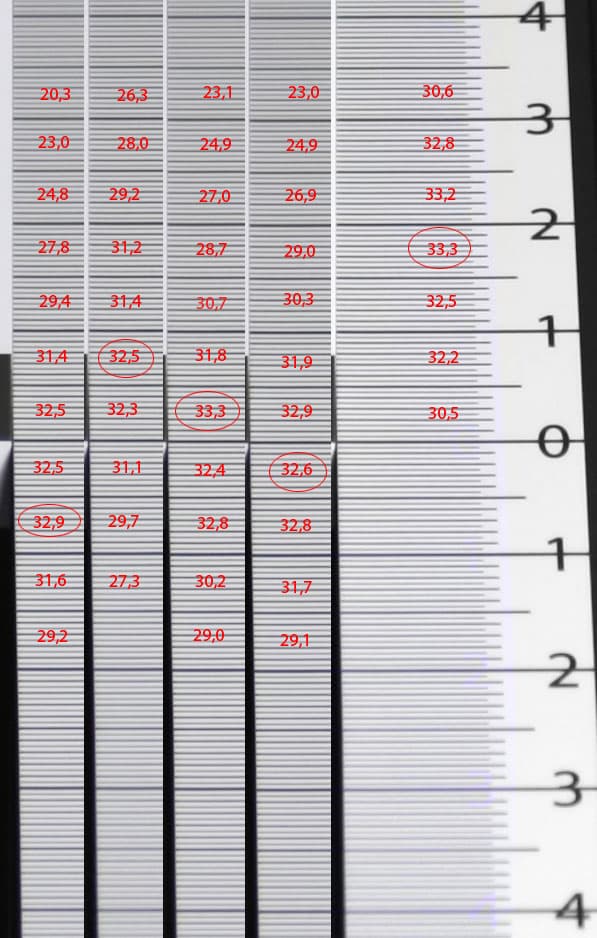

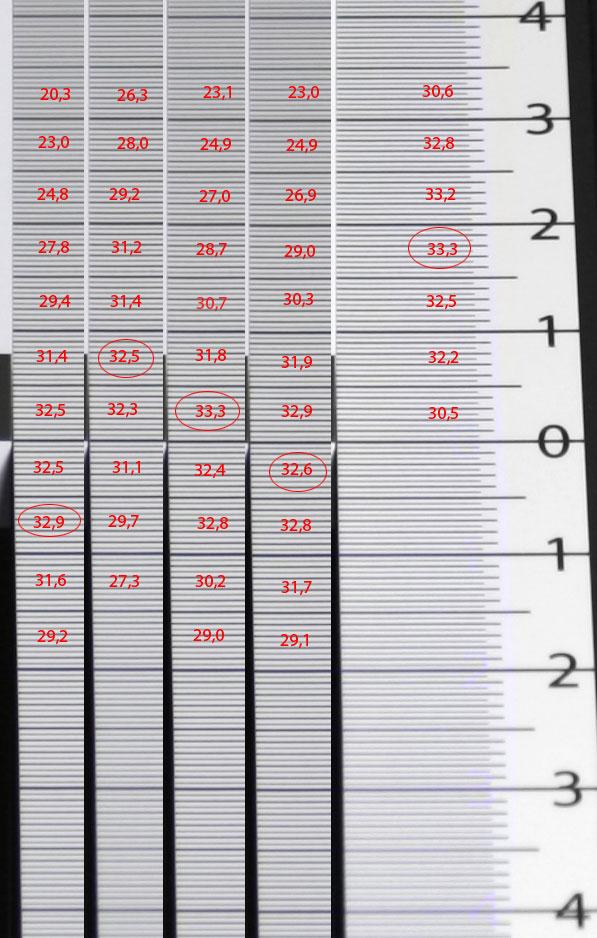

Фокусировка из «бесконечности»

Цены

В таблице ниже приведена средняя розничная по Москве цена, актуальная на момент чтения вами данной статьи:

Spyder LensCal
Н/Д(1)

Мишень Spyder LensCal предоставлена для обзора компанией «Графитек»



21 марта 2011 Г.
