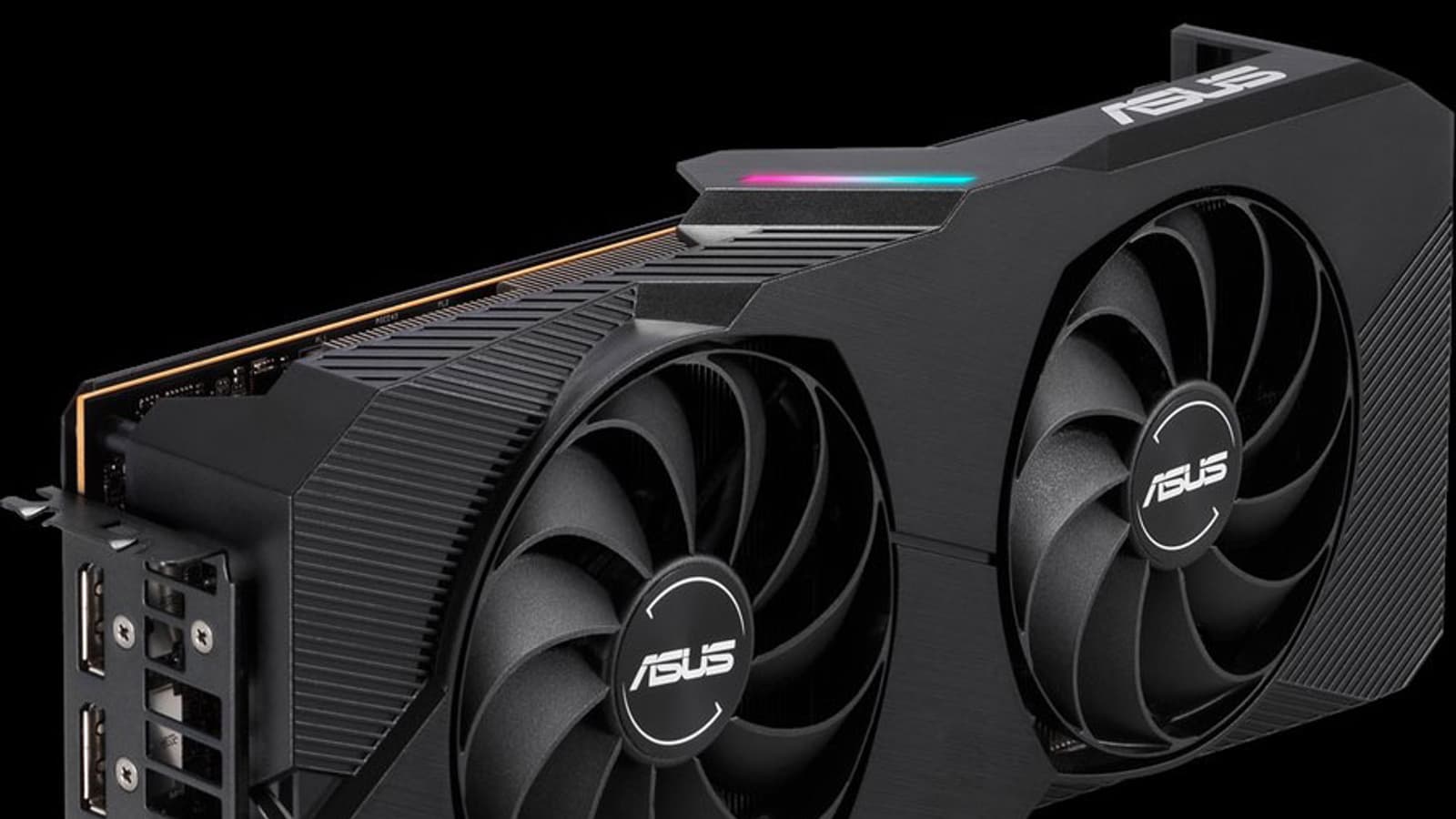

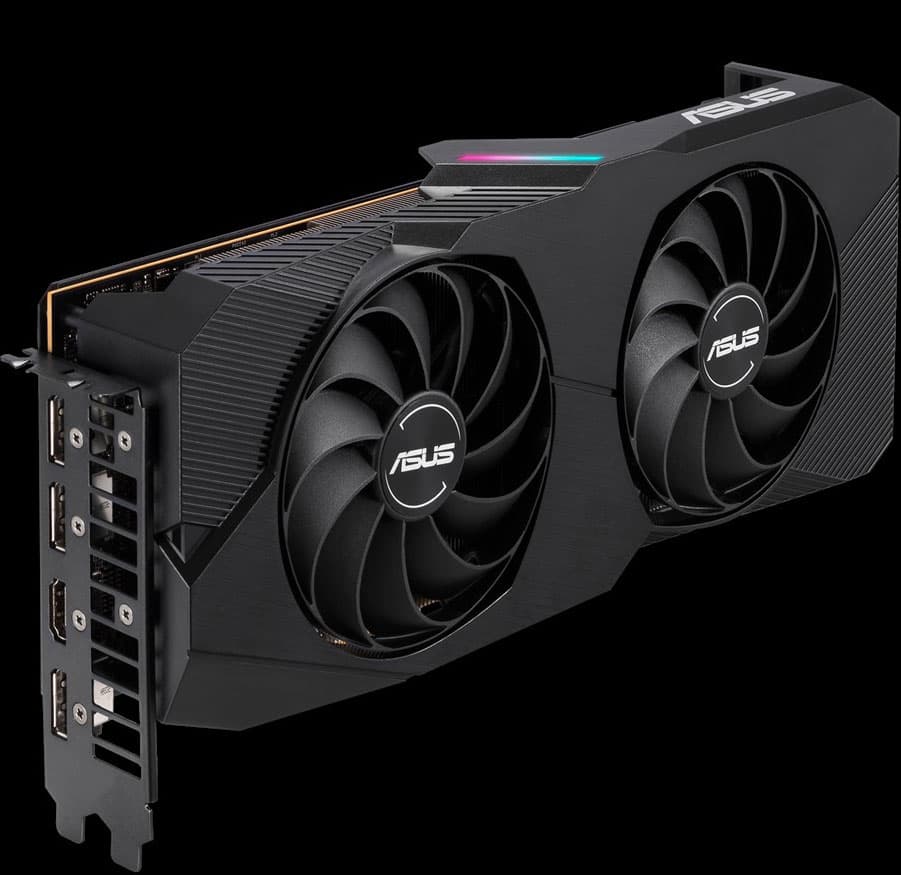

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Dual Radeon RX 5700 XT Evo OC Edition 8 ГБ 256-битной GDDR6
Кратко о главном

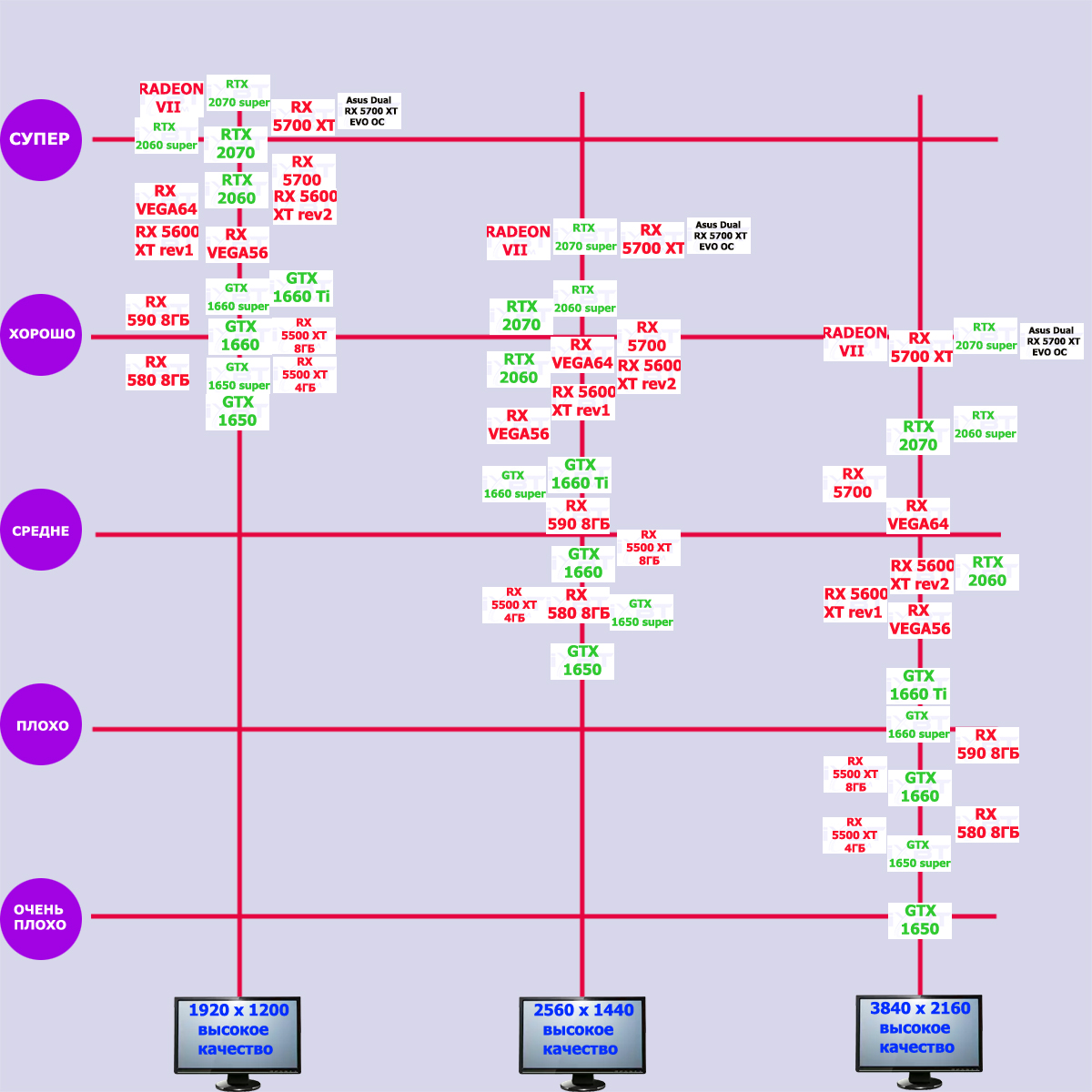

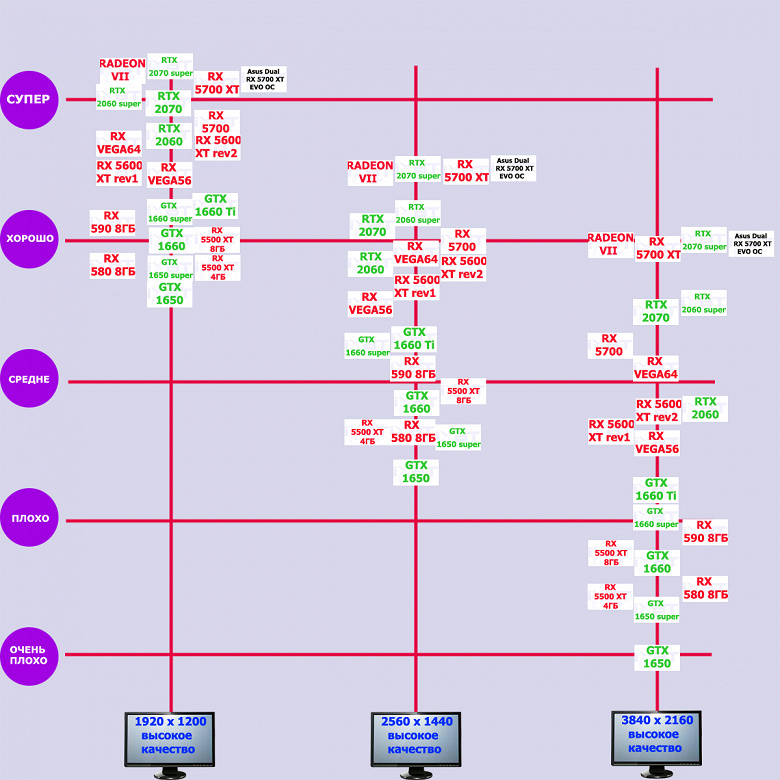

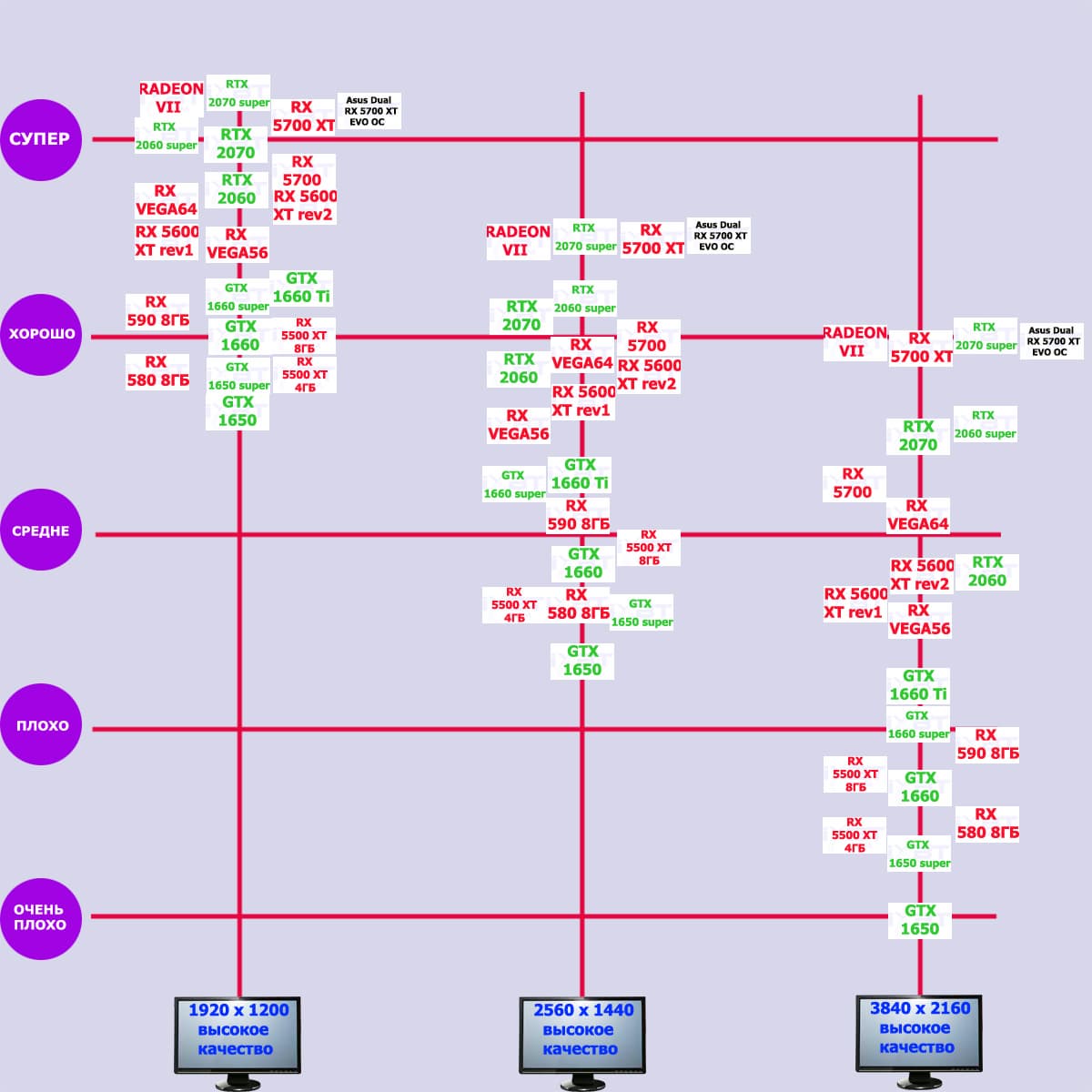

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
RX 5700 XT в целом выступает примерно на уровне бывшего флагмана из конкурирующего семейства — GeForce GTX 1080 Ti — и находится между современными GeForce RTX 2060 Super и RTX 2070 Super (значительно ближе к последнему, поэтому обходит и RTX 2070). Ранее наши исследования показали, что такие ускорители, как GeForce RTX 2070 Super и Radeon RX 5700 XT, прекрасно подходят для большинства игр в разрешениях до 2560×1440 включительно при использовании максимального качества графики, а также с ними можно получить определенный комфорт в играх даже в разрешении 4К (при тех же максимальных настройках), хотя уже, конечно, не во всех.
Характеристики карты
Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
| Asus Dual Radeon RX 5700 XT Evo OC Edition 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Radeon RX 5700 XT (Navi 10) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | OC Mode: 1870—1980(Game/Boost)—2040(Max) Gaming Mode: 1795—1905(Game/Boost)—2010(Max) |
1605—1755(Game/Boost)—1905(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 40 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2560 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | — | |
| Число тензорных блоков | — | |
| Размеры, мм | 285×130×52 | 220×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 240 | 219 |
| Энергопотребление в режиме 2D, Вт | 25 | 22 |
| Энергопотребление в режиме «сна», Вт | 3 | 3 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 32,9 | 42,2 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 19,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 19,0 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные цены карты Asus | ||
Память

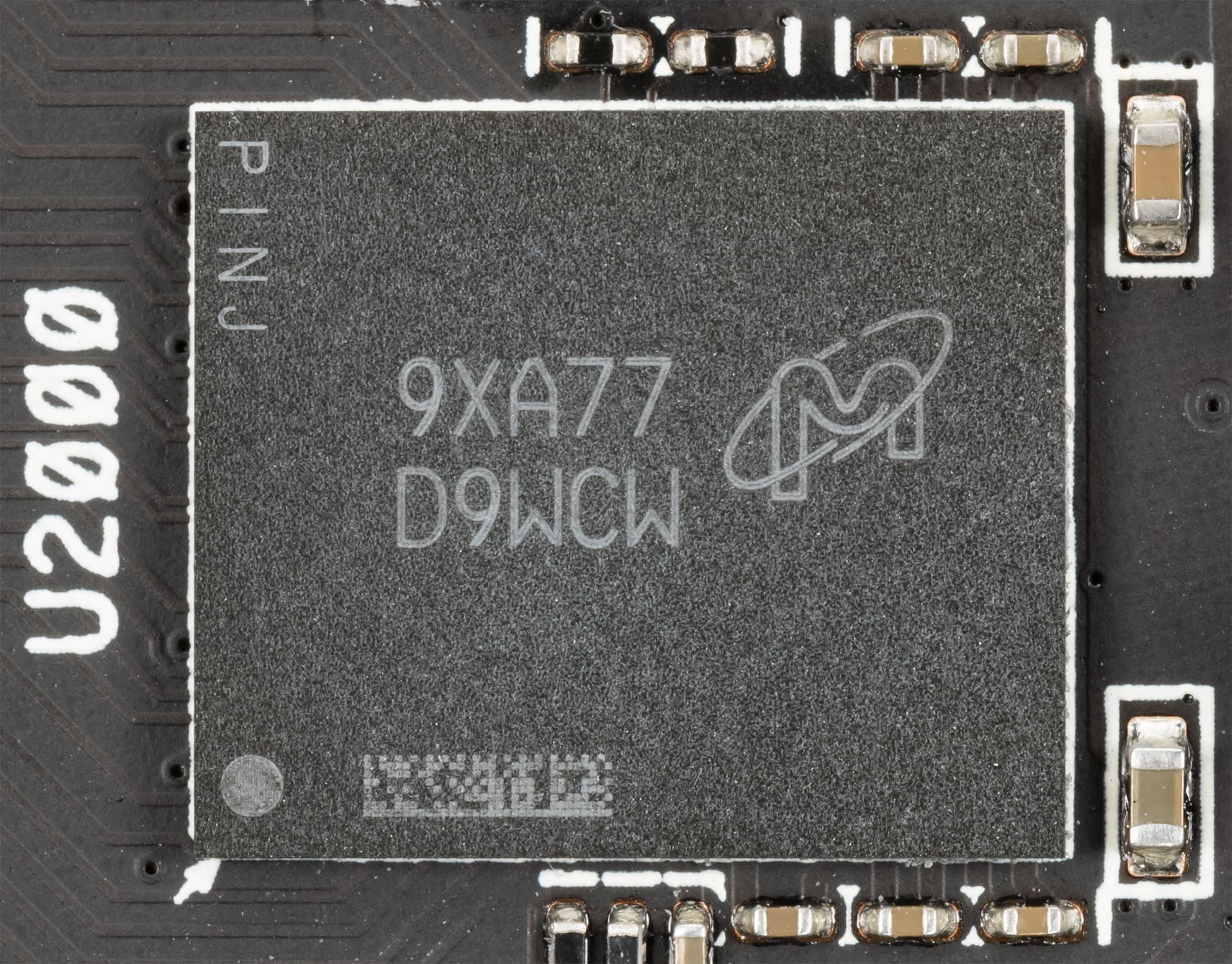

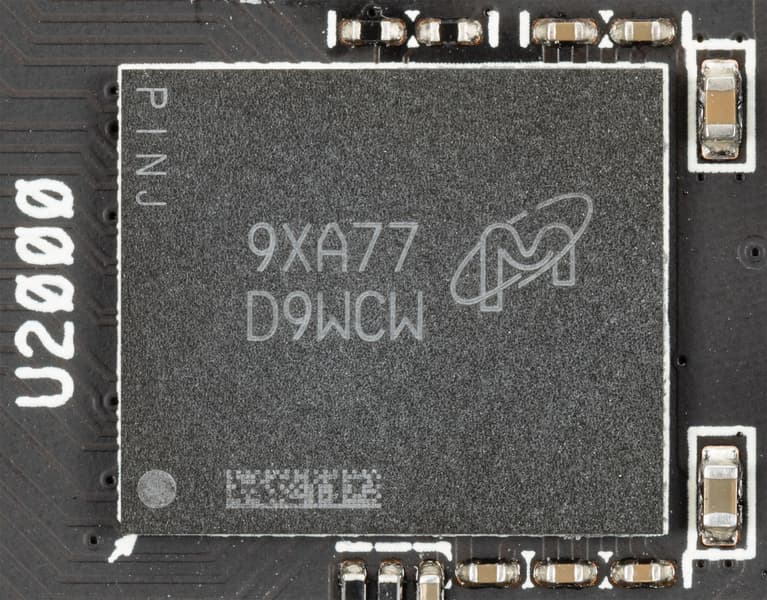

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Особенности карты и сравнение с эталонным дизайном

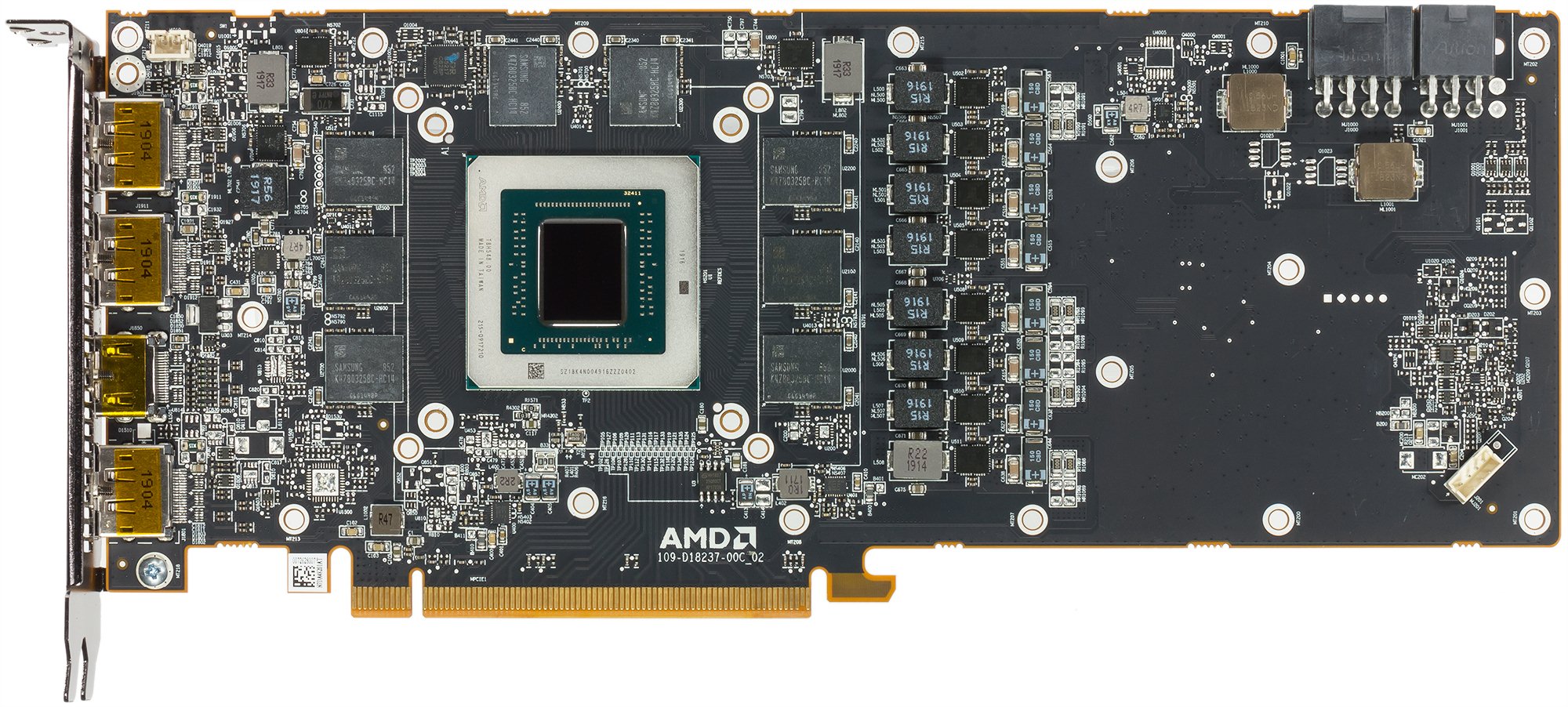

| Asus Dual Radeon RX 5700 XT Evo OC Edition (8 ГБ) | AMD Radeon RX 5700 XT (8 ГБ) |
|---|---|

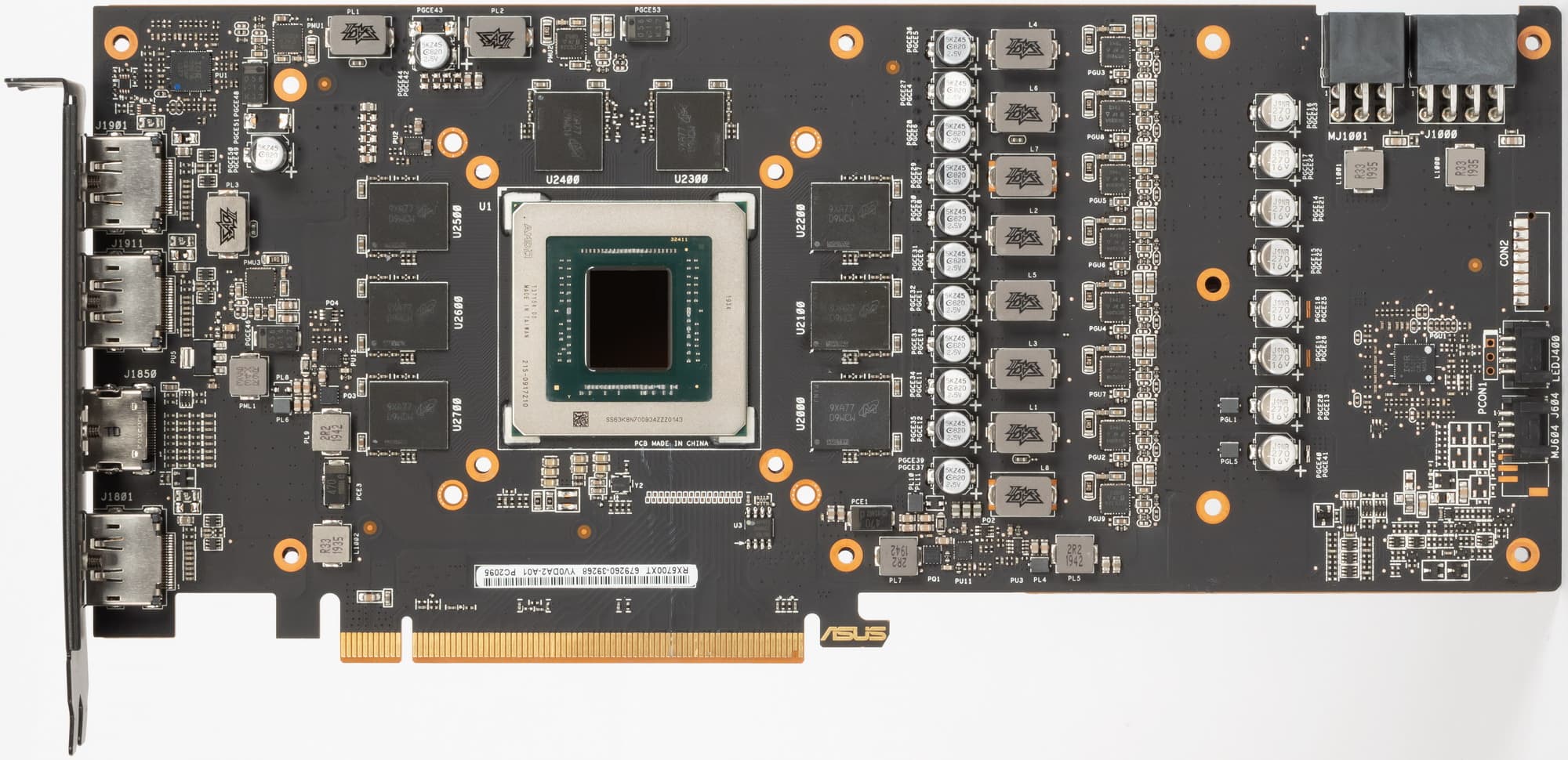

| вид спереди | |
|
|

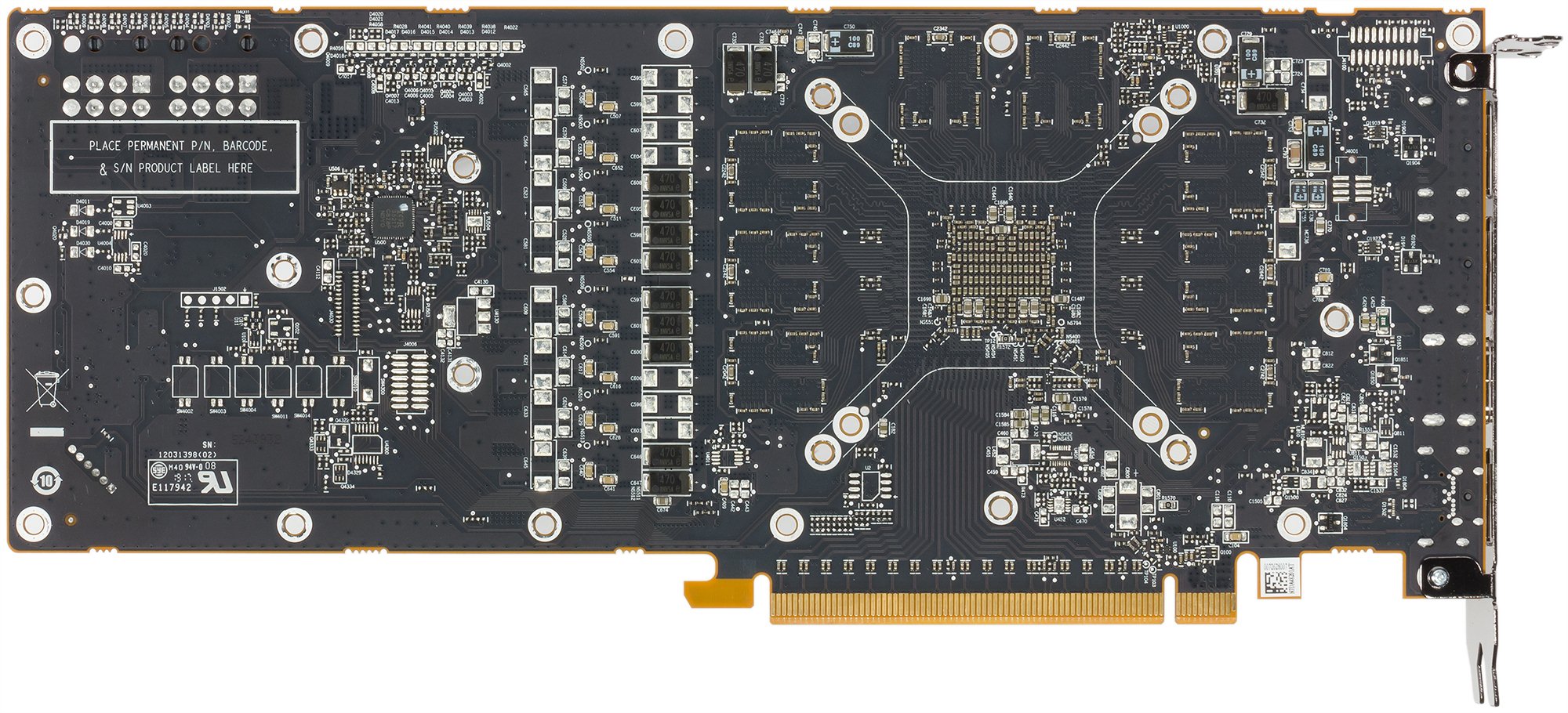

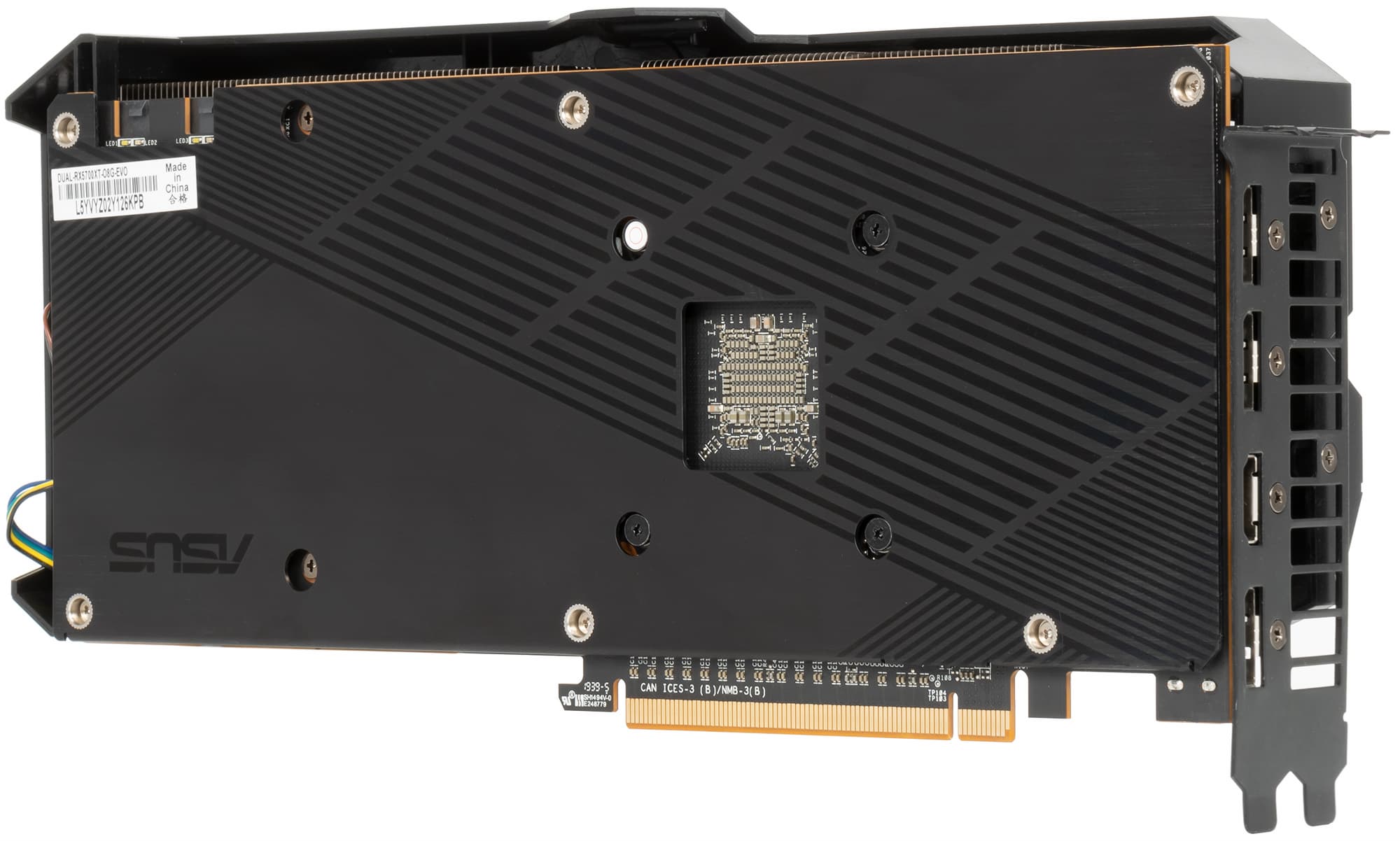

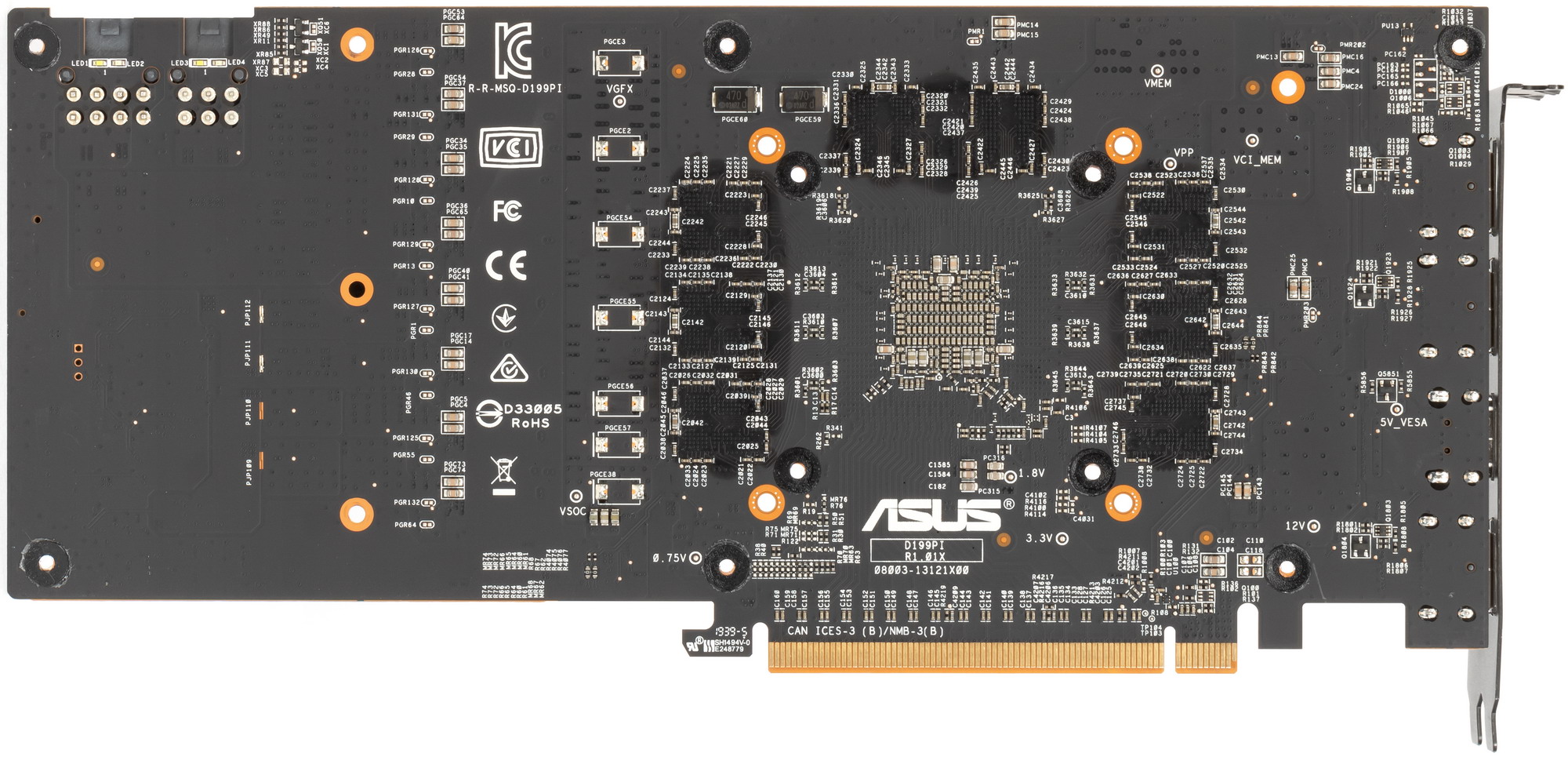

| вид сзади | |
|
|
Разводка печатной платы сильно отличается от референс-образца.

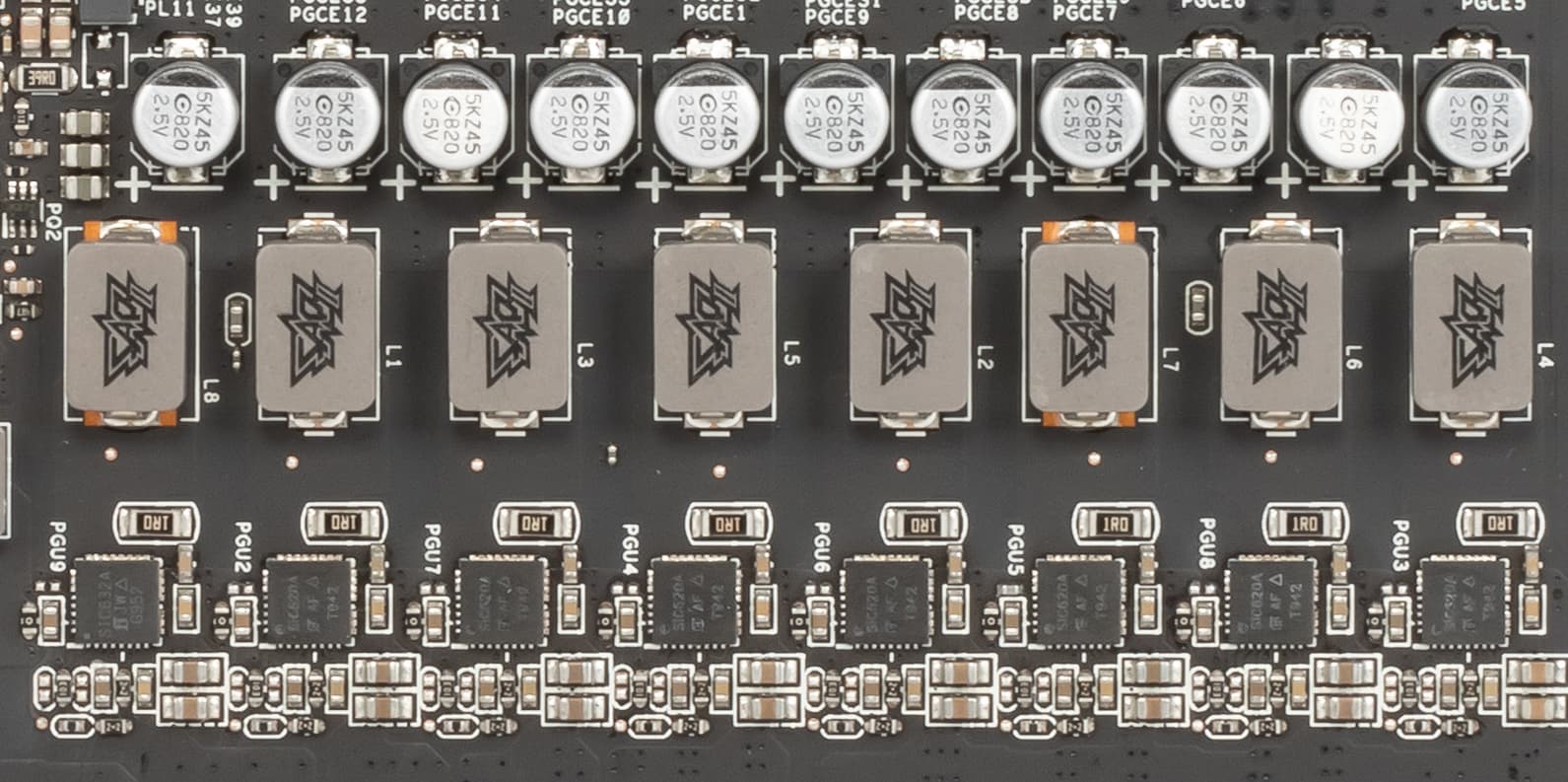

Схема питания ядра — 8-фазная (в отличие от 7 фаз у референс-карты).

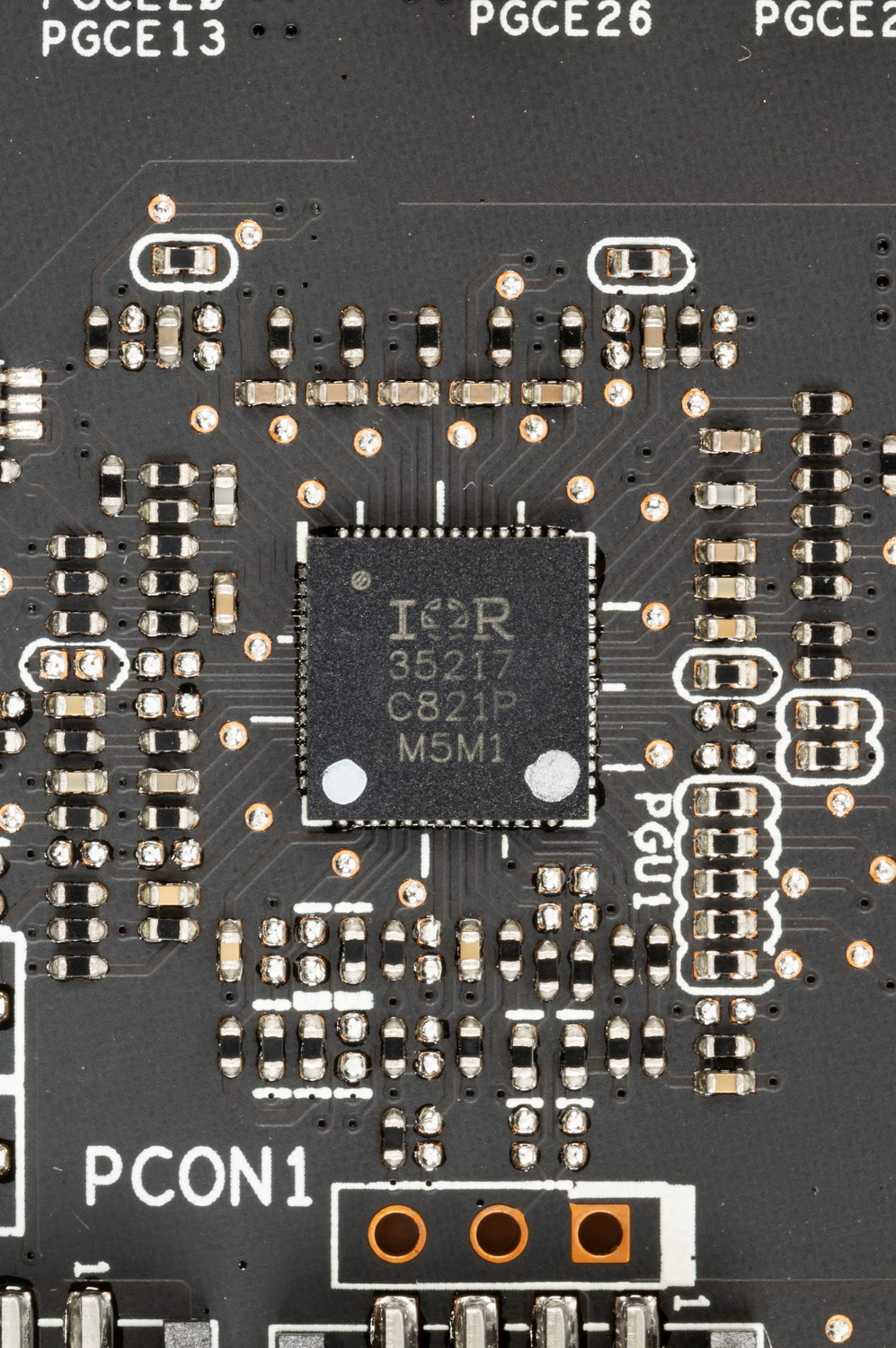

Схема управляется ШИМ-контроллером International Rectifier (Infineon) IR35217.

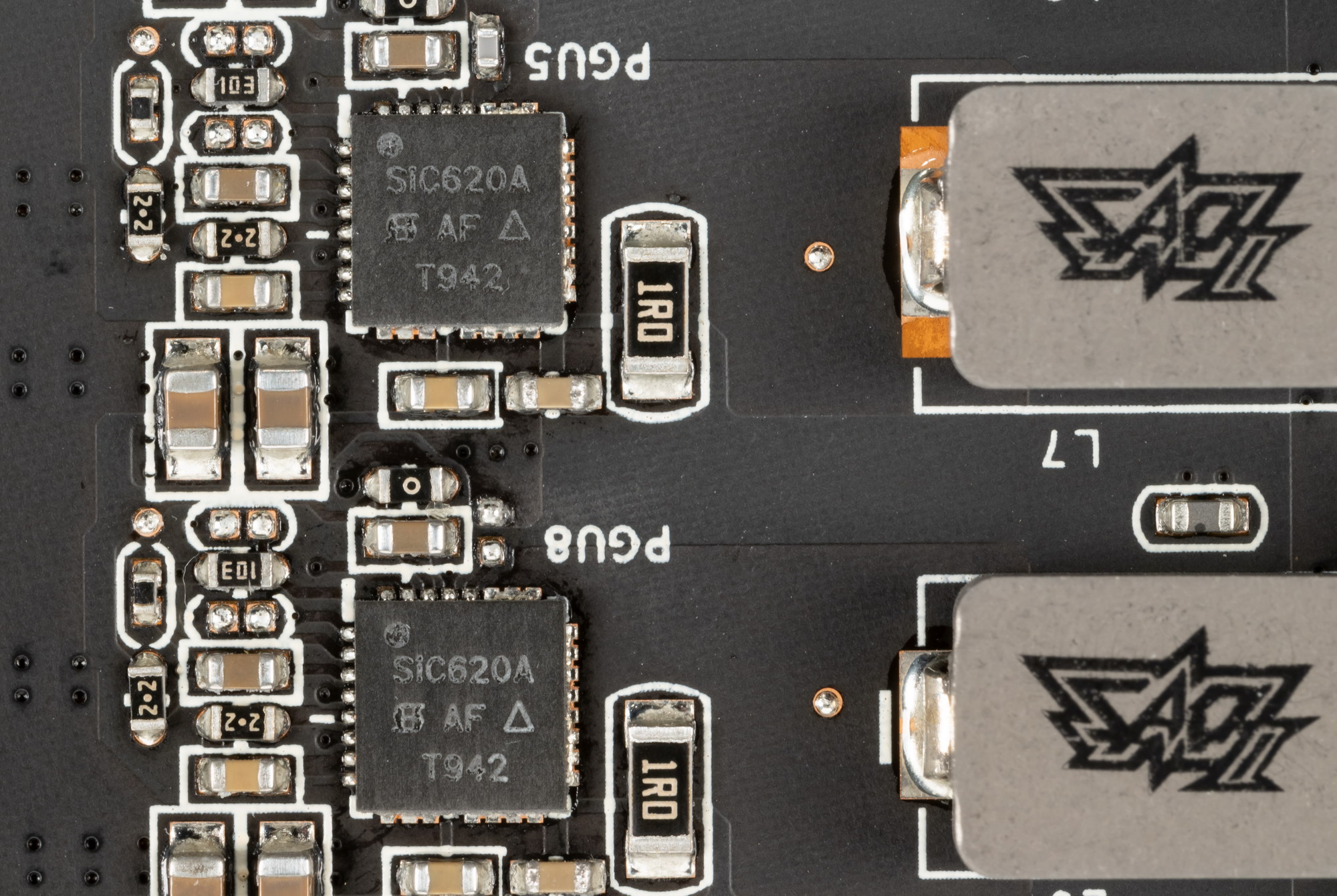

Контроллер управляет напрямую всеми 8 фазами. В результате имеем 8 сборок типа DrMOS — Vishay SiC620A (максимум 60 А). Традиционно для Asus, система питания исполнена по технологии Super Alloy Power II, в ней использованы современные твердотельные конденсаторы.

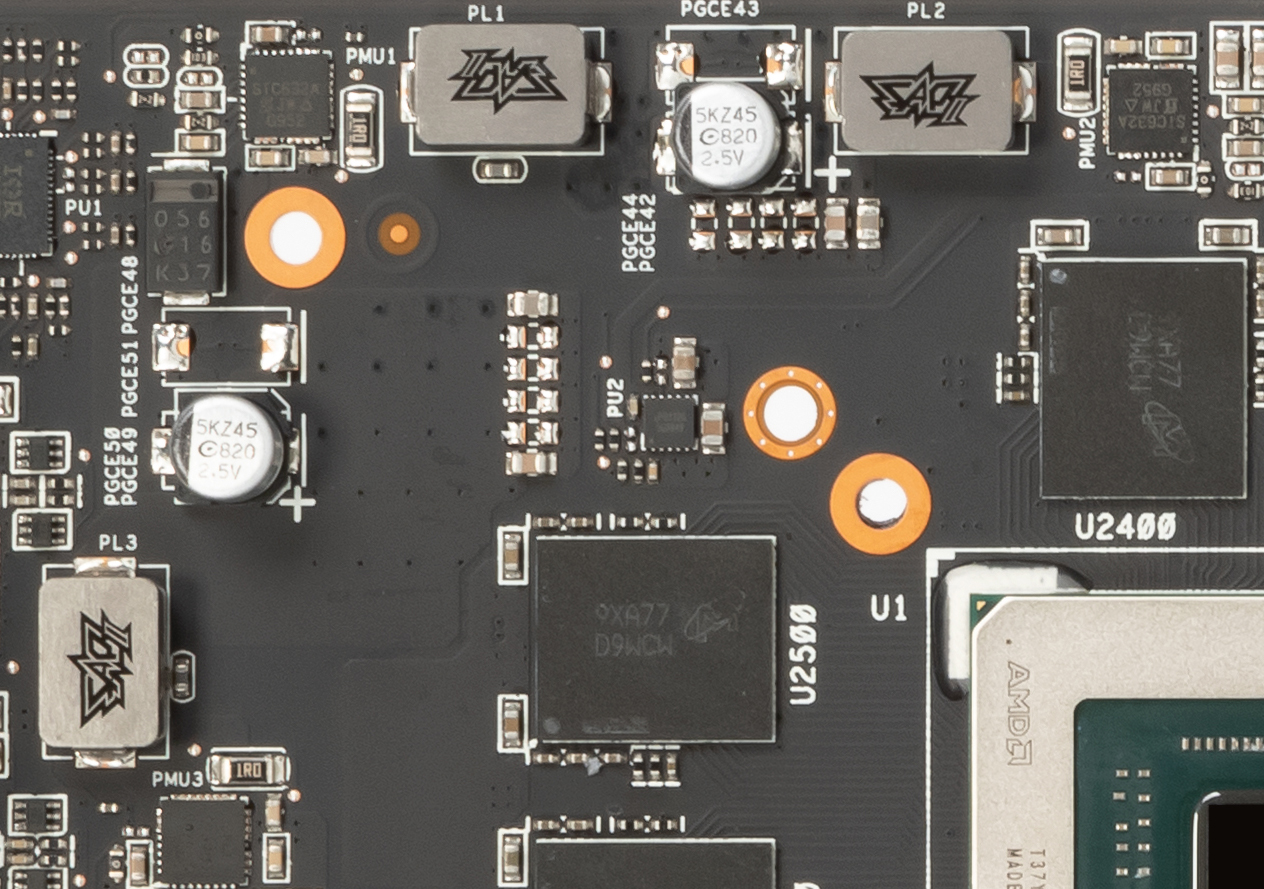

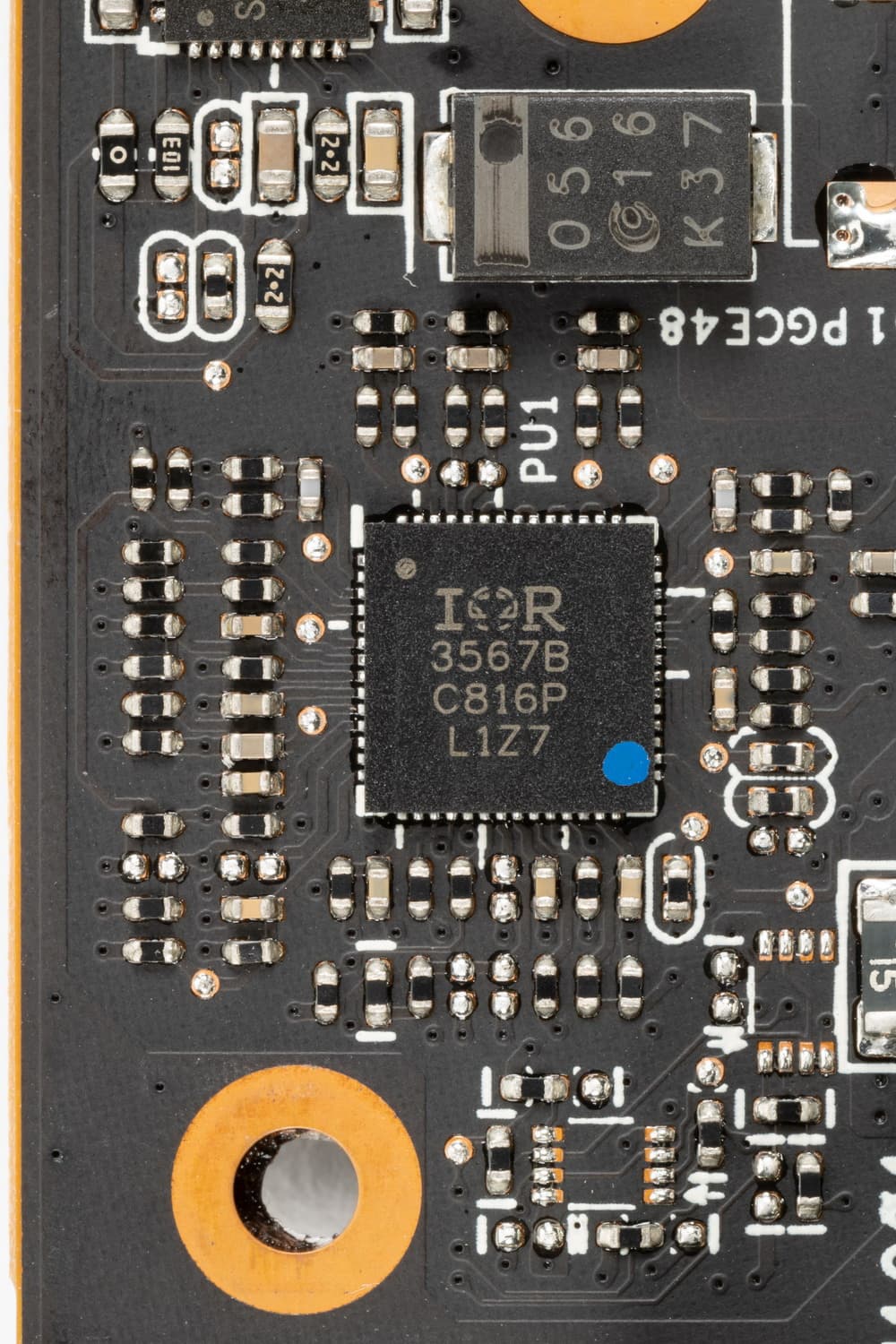

Также на лицевой стороне имеется другой ШИМ-контроллер (IR3567B),
который управляет 3-фазной схемой питания микросхем памяти.

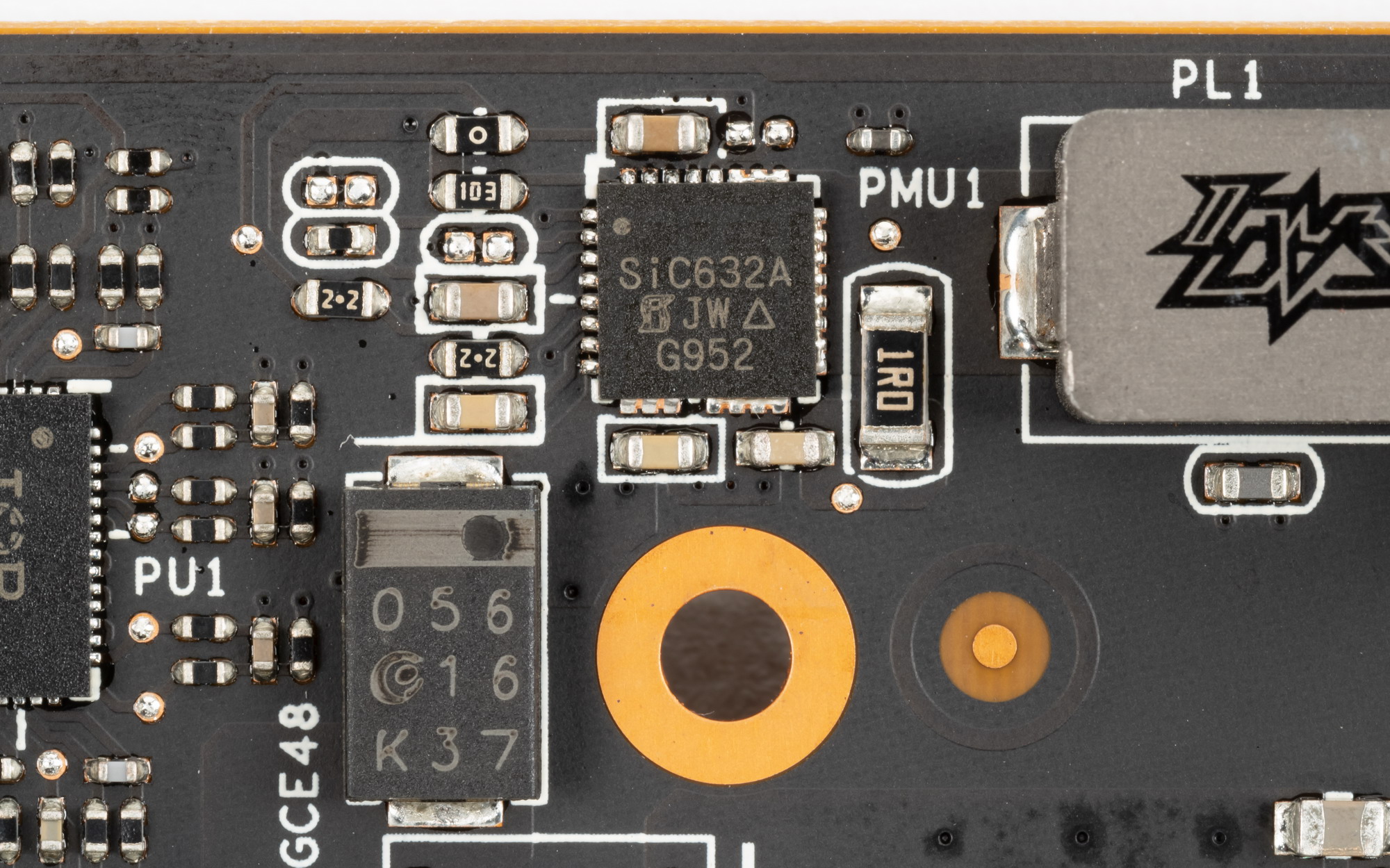

А здесь уже используются сборки Vishay SiC632A (максимум 50 А).
Штатные частоты памяти равны референсным значениям, а вот частота работы ядра сильно выше, что, как выяснилось в ходе тестирования, обеспечивает прирост производительности в районе 7,2% и выше.
У карты Asus обычный набор видеовыходов: три DisplayPort и один HDMI. Питание подается через два разъема (8- и 6-контактный), каждый имеет световой индикатор корректности подключения: если все правильно, то должны гореть два белых светодиода, которые переключаются на красные в случае проблем.

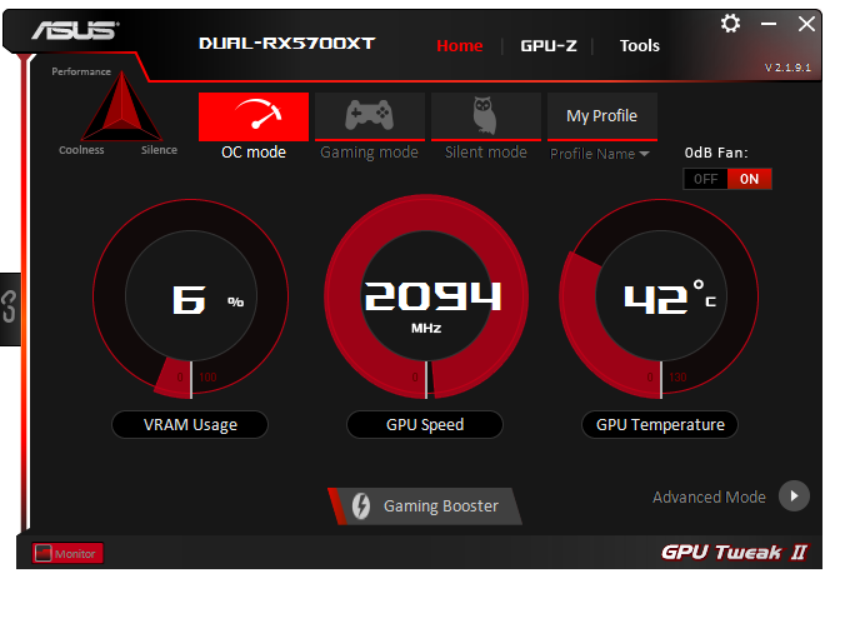

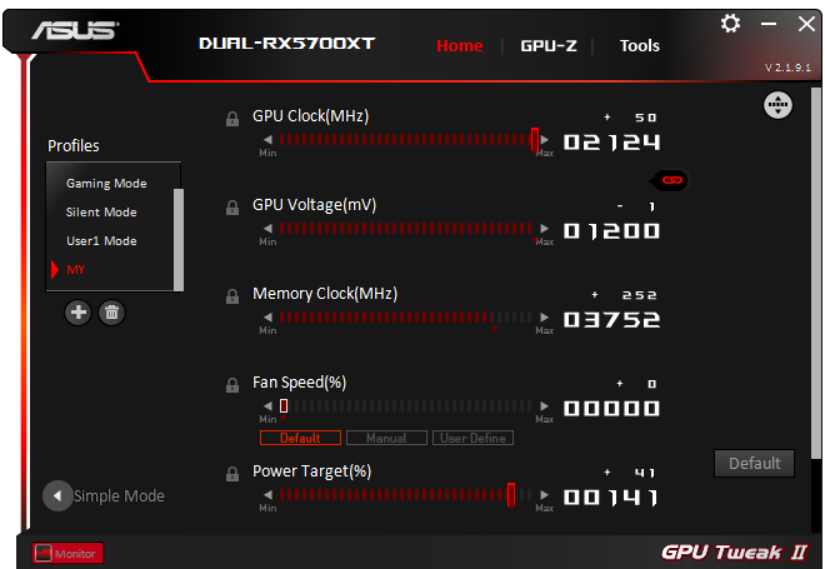

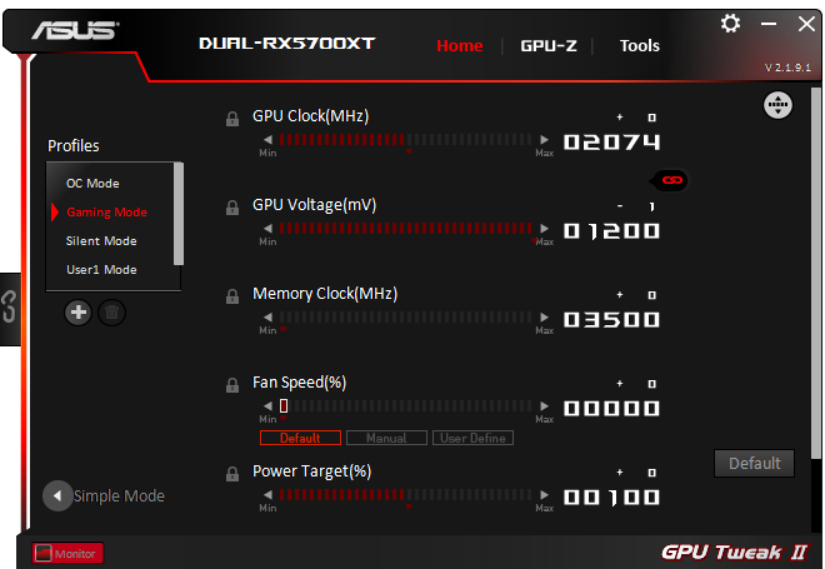

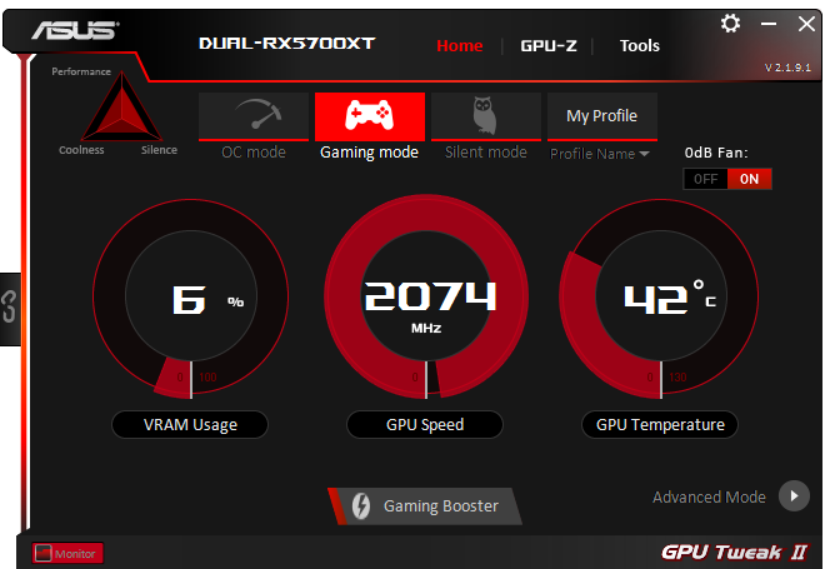

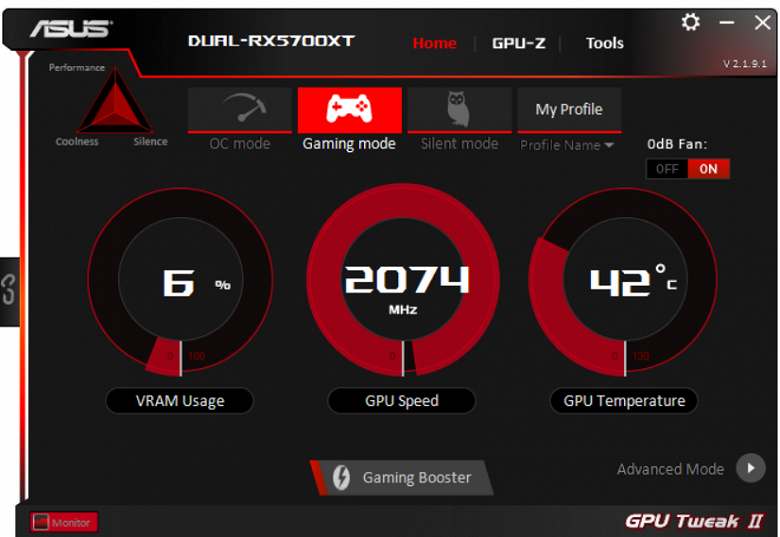

Управление работой карты обеспечивается с помощью фирменной утилиты Asus GPU Tweak II.
Раз все равно нас ограничивает лимит, заложенный в драйверах AMD, то попробуем максимально разогнать карту до уровня, который позволяет данная программа.
2124 МГц по ядру все равно получить не удалось, однако поднятый лимит TDP помог достичь 2112 МГц. По памяти ограничение более существенное: как ни пытайся получить около 15 ГГц, все равно настройки частот сбрасываются до 14,4 ГГц. Тем не менее, фактически мы получили производительность примерно на 10% выше, чем у референсного Radeon RX 5700 XT.
Нагрев и охлаждение

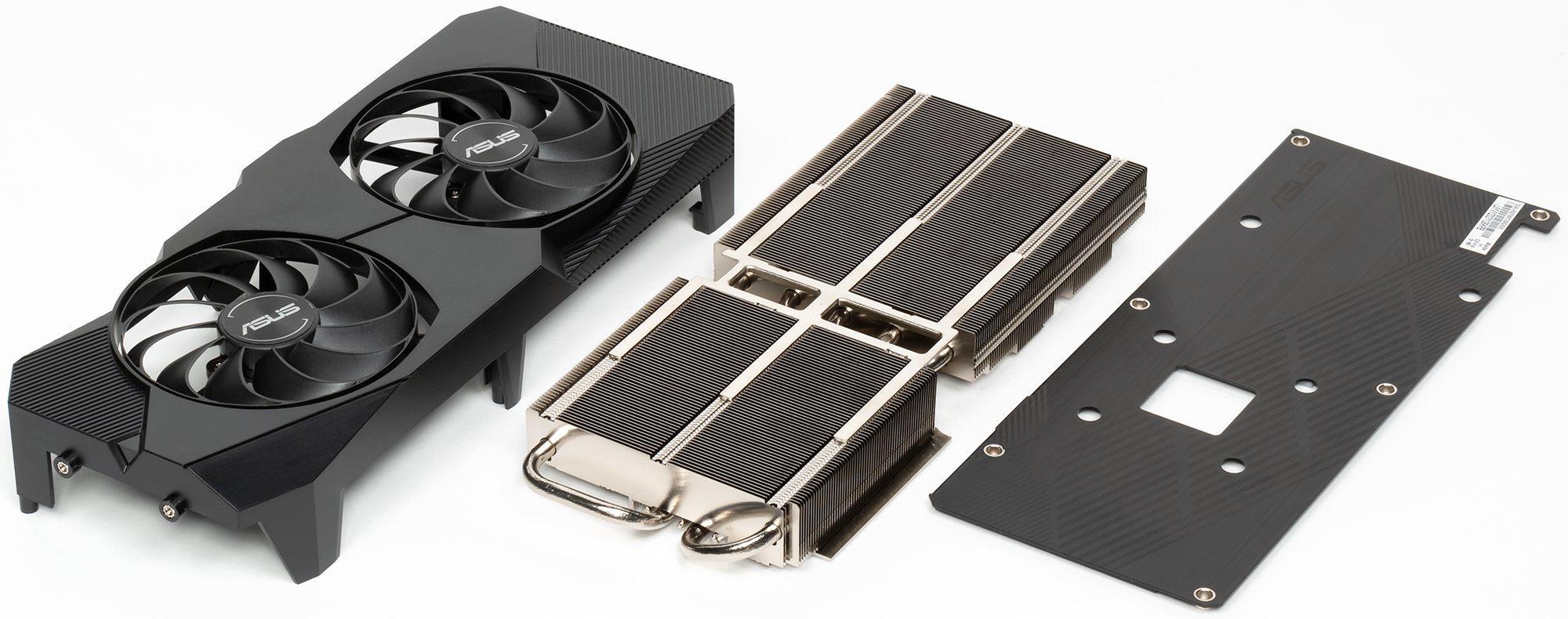

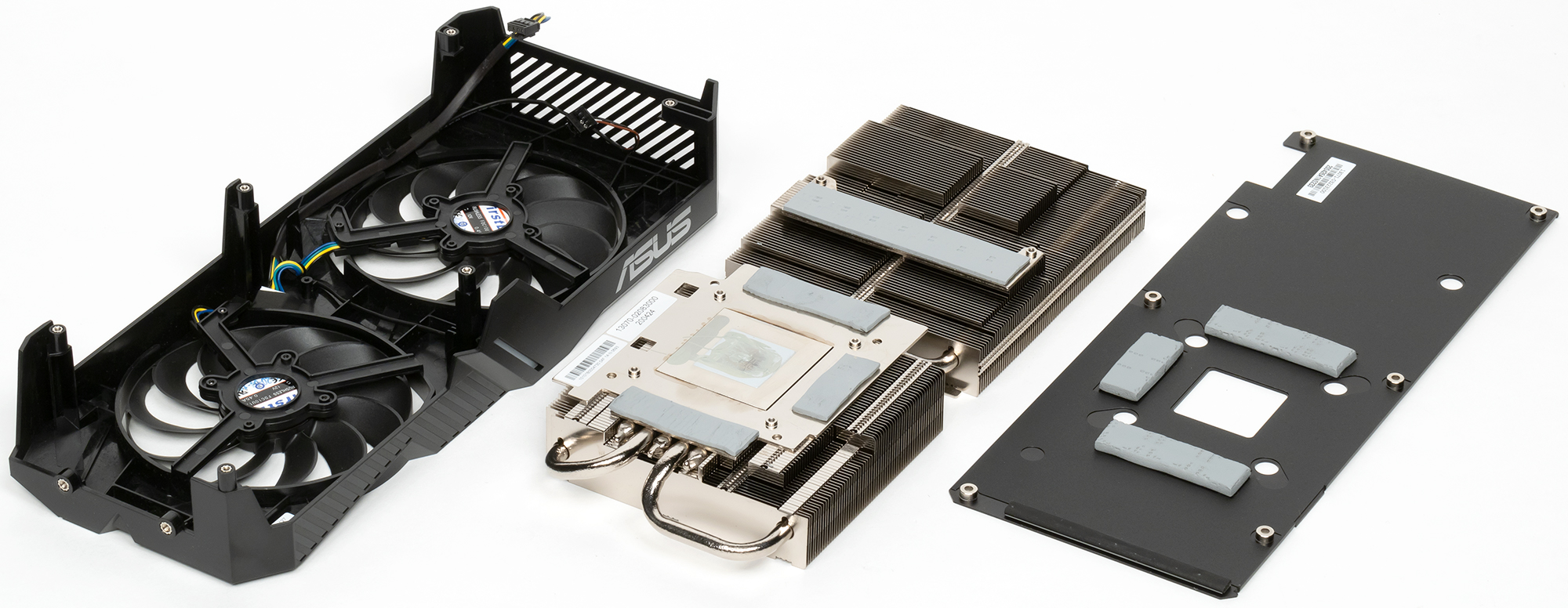

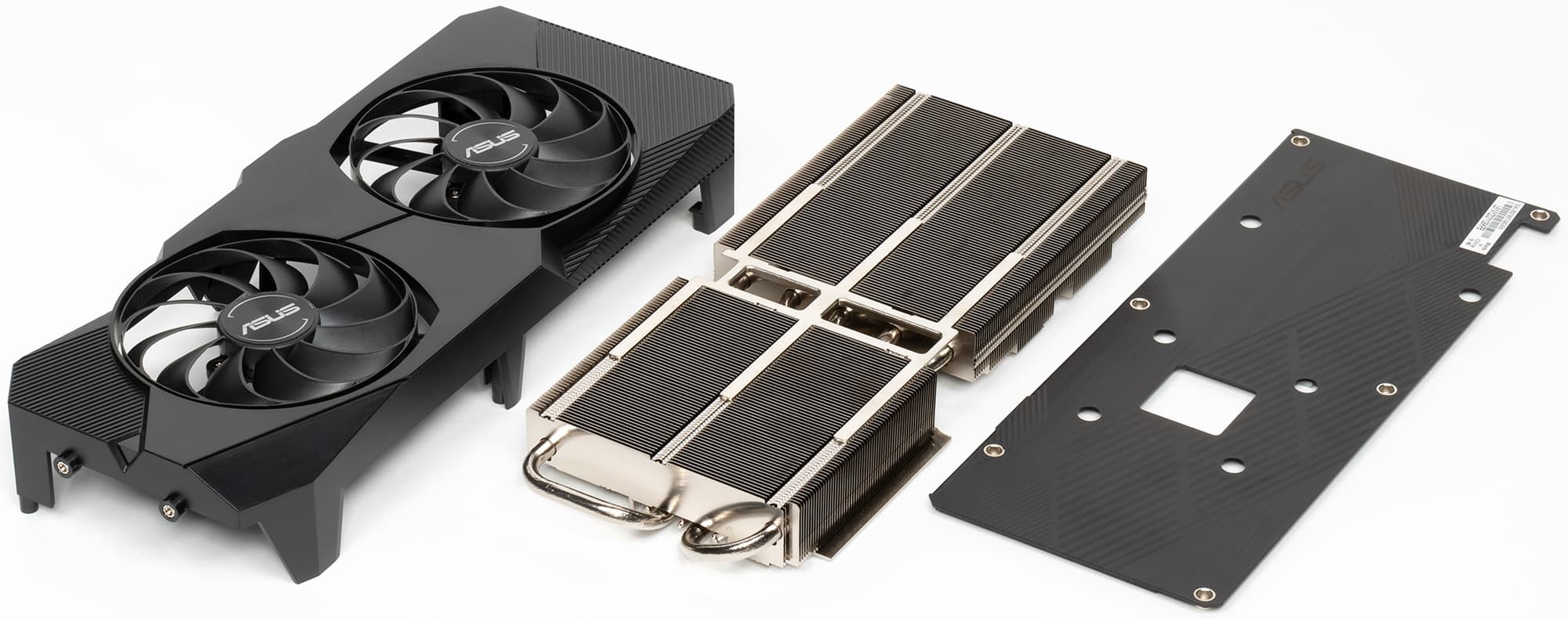

СО в чем-то схожа с теми, что мы видели в серии Strix: точно так же основным элементом является сдвоенный пластинчатый никелированный радиатор. Обе части радиатора соединены тепловыми трубками, разносящими тепло по ребрам. Однако микросхемы памяти охлаждаются общей подошвой с GPU, при этом для силовых элементов имеется своя подошва с термоинтерфейсом на второй части радиатора. На обороте карты установлена толстая пластина, служащая не только элементом жесткости для массивной карты, но и охладителем PCB в районе микросхем памяти.
Поверх радиатора установлен кожух с двумя вентиляторами Axial-tech, как их называет производитель. Особенностями вентиляторов являются уменьшенная центральная часть, что повышает поток прокачиваемого ими воздуха, и соединение кольцом кончиков всех лопастей, что повышает надежность этих элементов, а также минимизирует шум от вибраций. Производитель декларирует пылезащищенность вентиляторов и минимальный уровень шума.
Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются (правда не сразу, а лишь со второй попытки).

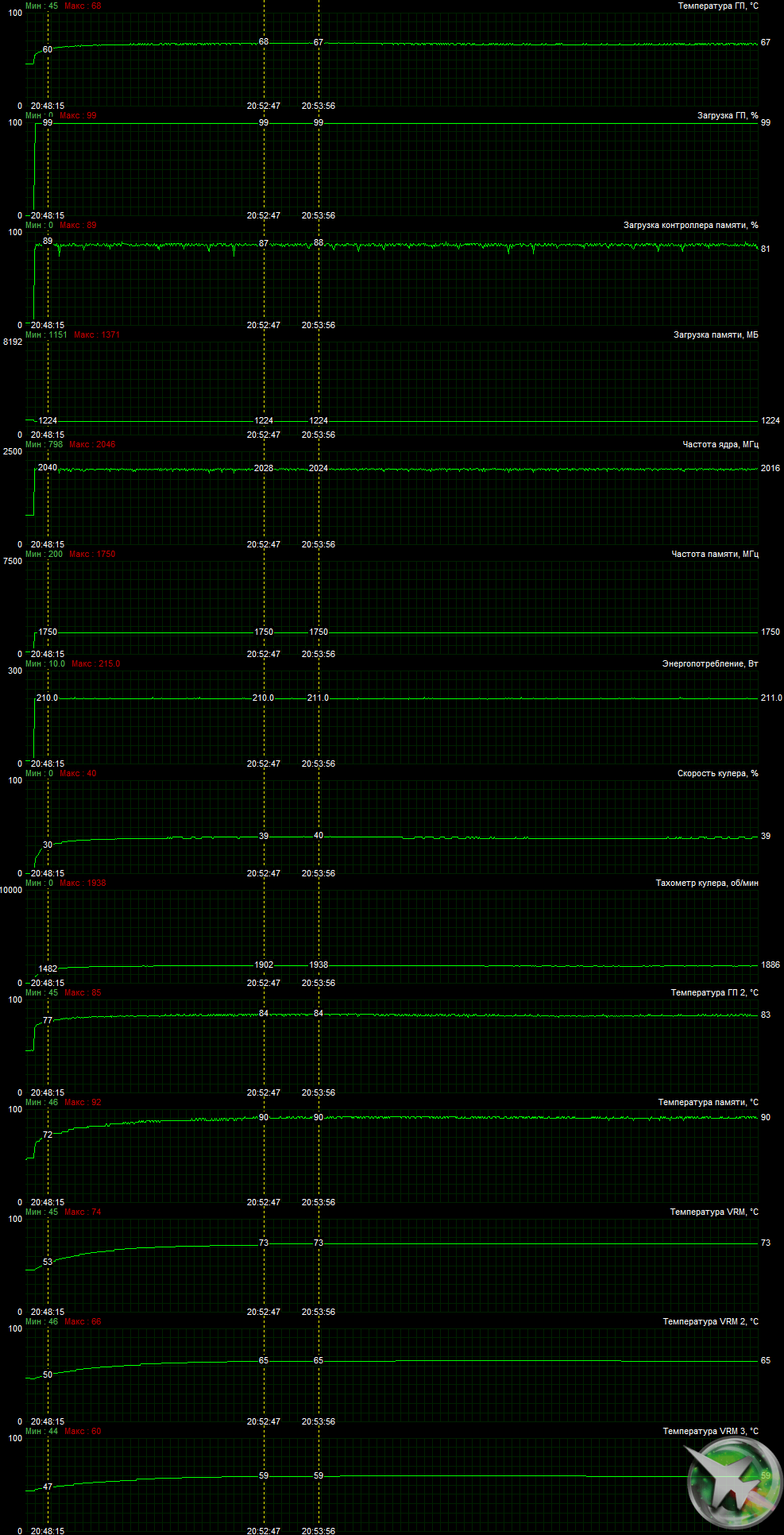

Мониторинг температурного режима с помощью MSI Afterburner:
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 68 градусов, что является хорошим результатом для видеокарты такого уровня (помнится, у Strix RX 5700 XT температура достигала 77 °C). Правда, программа мониторинга всегда отслеживает еще какую-то «температуру ГП 2», значения которой могут слегка напрячь.

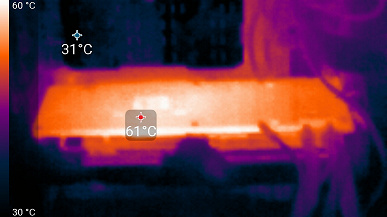

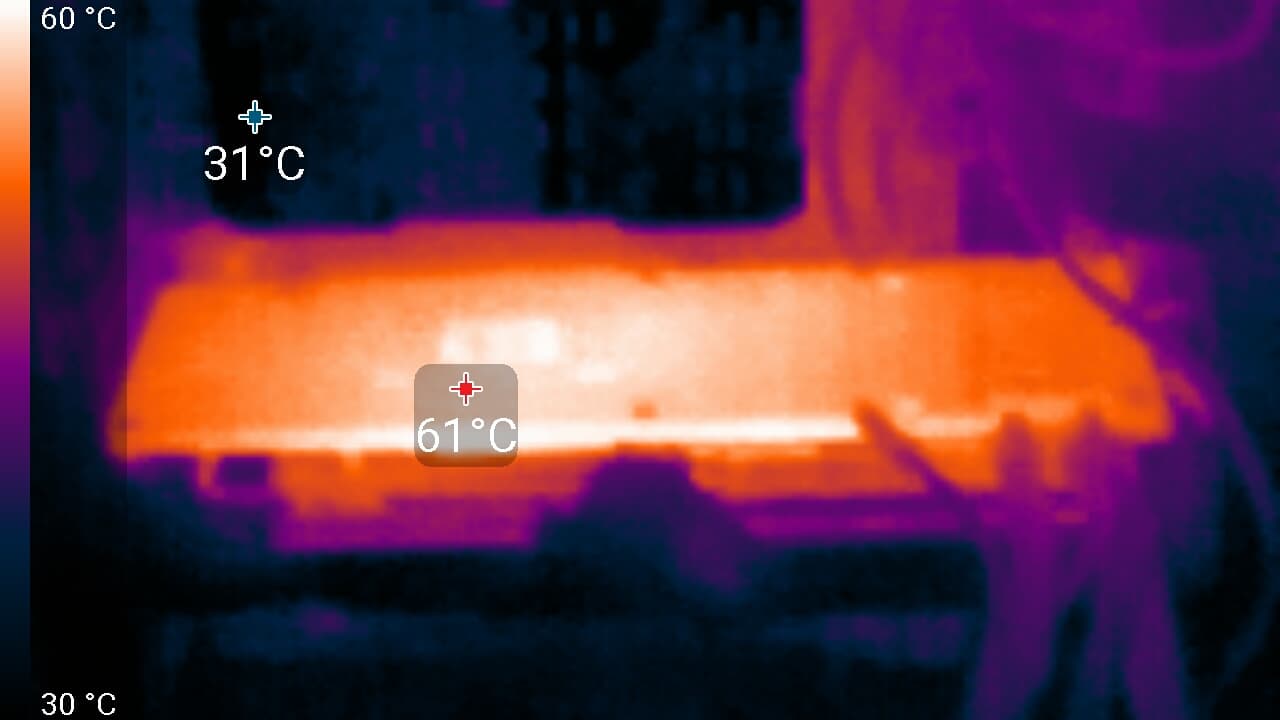

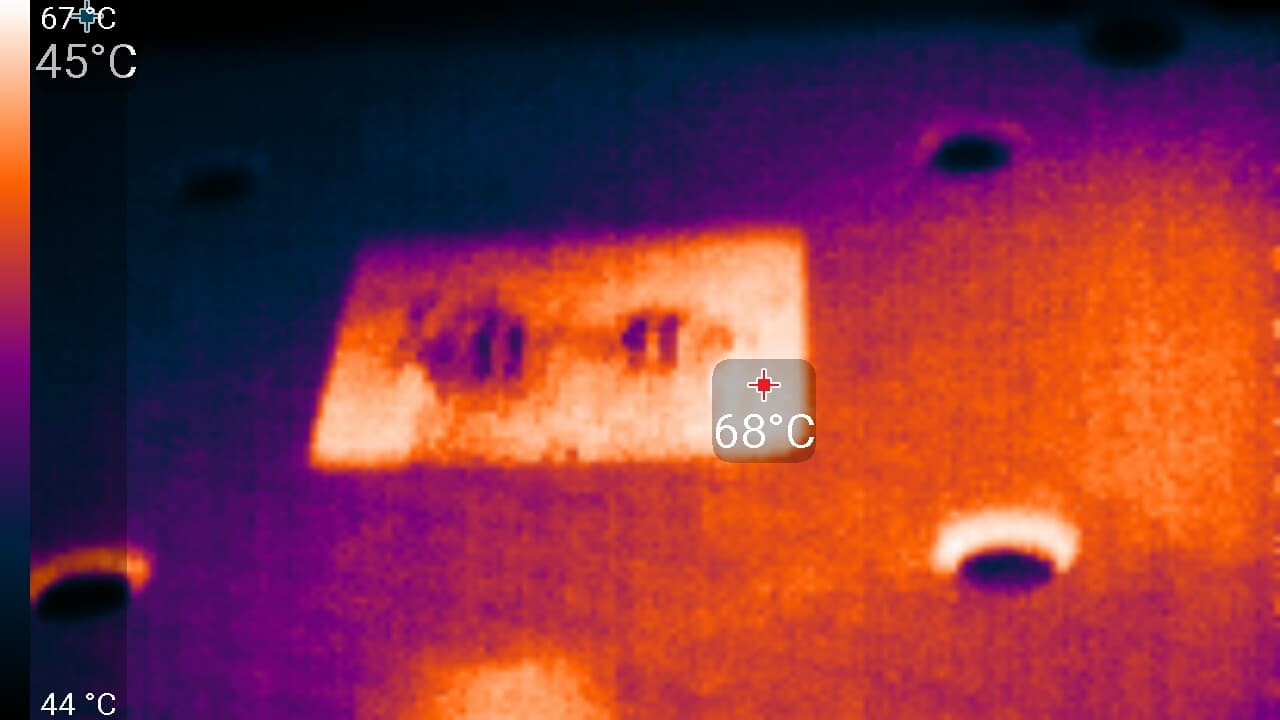

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей.

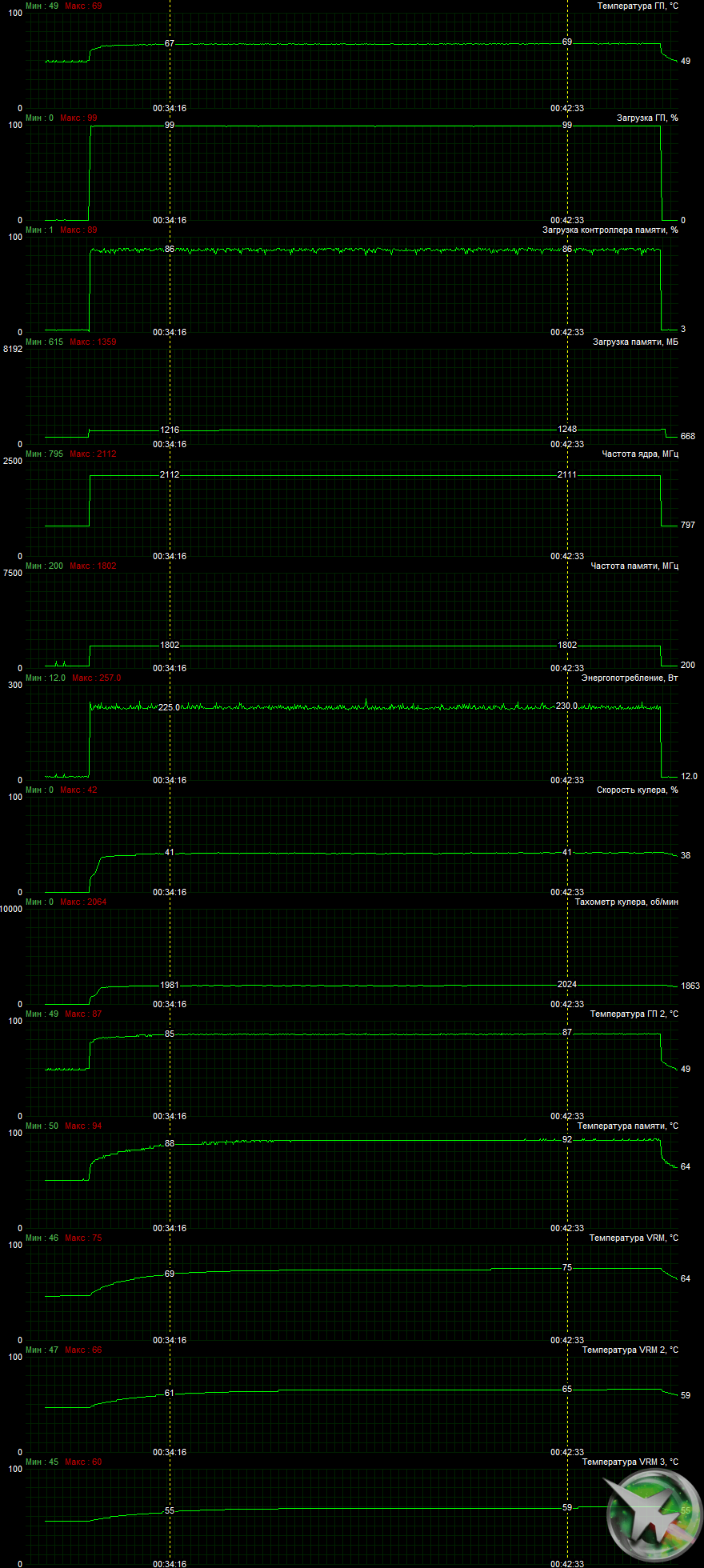

При ручном разгоне температурные параметры карты почти не изменились.
Распределение нагрева по PCB осталось таким же.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла 42 °C, вентиляторы не вращались, уровень шума был равен фоновому.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D (без ручного разгона) ситуация следующая: температура достигала 68 °C, вентиляторы раскручивались до 1938 оборотов в минуту, шум вырастал до 32,9 дБА, это не громко, но отчетливо слышно. Видеоролик ниже демонстрирует рост и уменьшение шума при увеличении/уменьшении нагрузки (приведено пять пятисекундных замеров, проведенных через каждые 30 секунд).
Подсветка

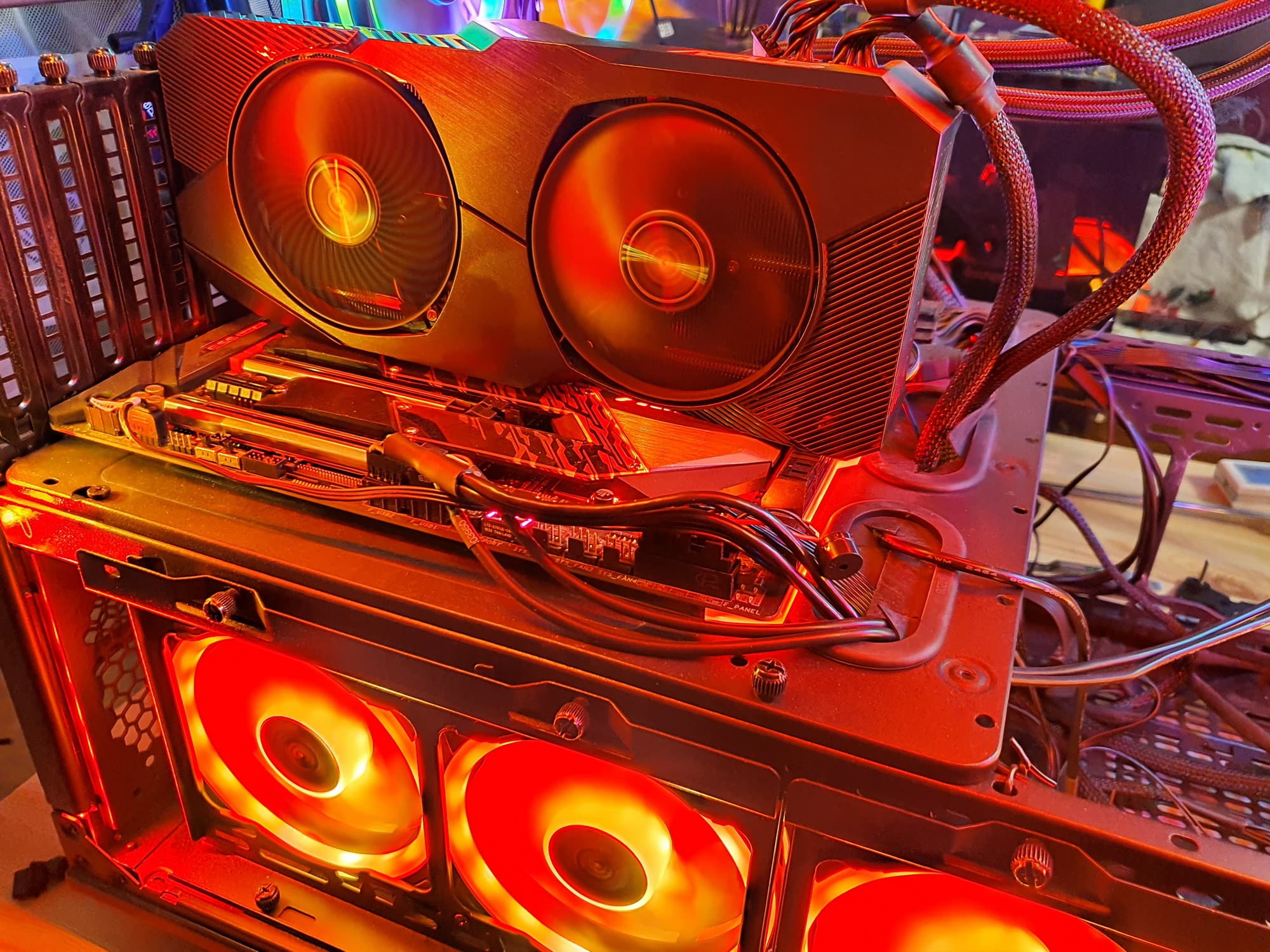

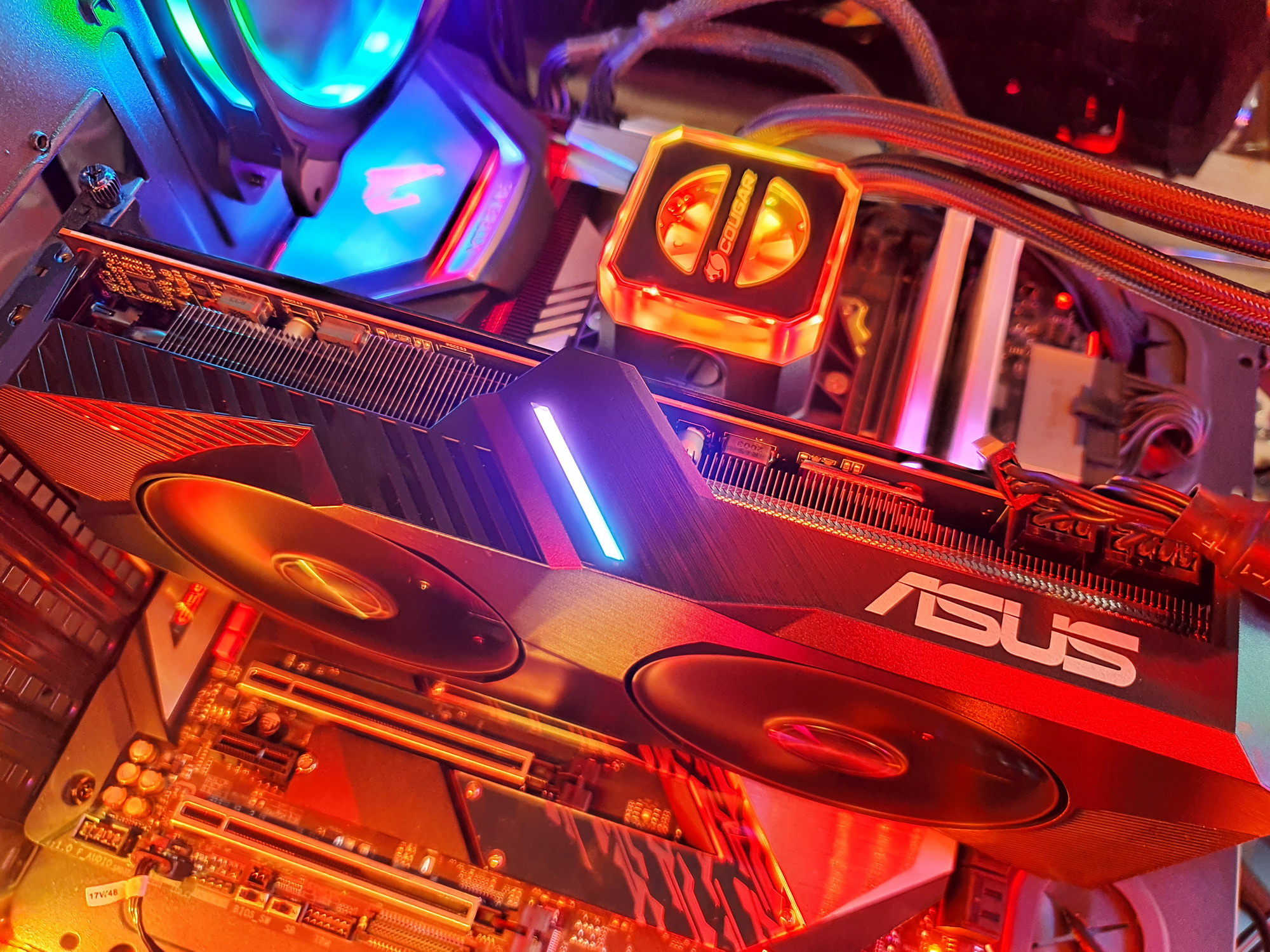

Подсветка у всей серии карт Dual у Asus крайне простая и представляет собой полоску на торце карты. Управления подсветкой нет.
Тем не менее, видеоролик показывает, что подобные карты все равно неплохо смотрятся в моддинговых корпусах.
Комплект поставки и упаковка

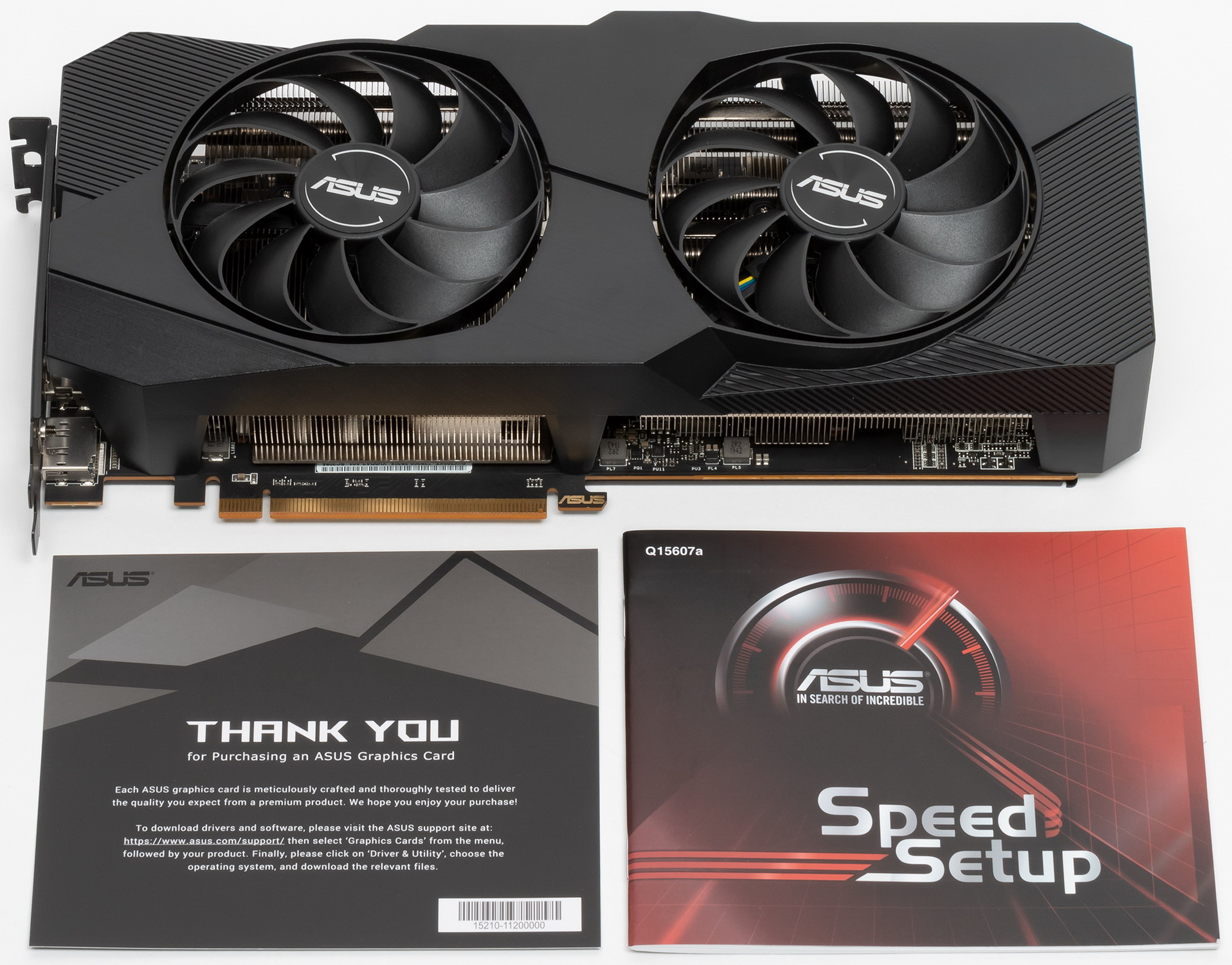

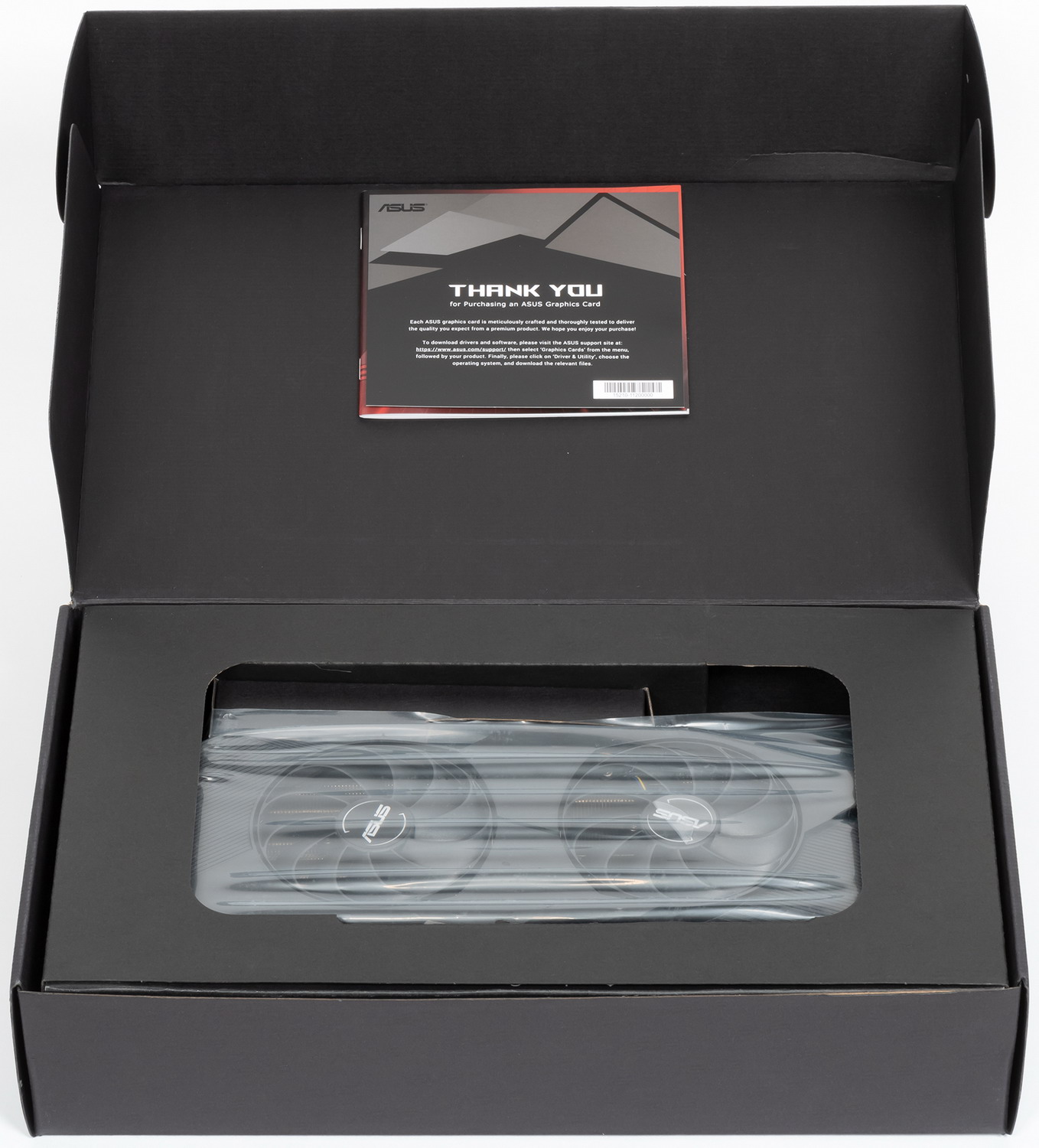

Мы видим банальный и самый простой комплект поставки, включающий лишь руководство пользователя.

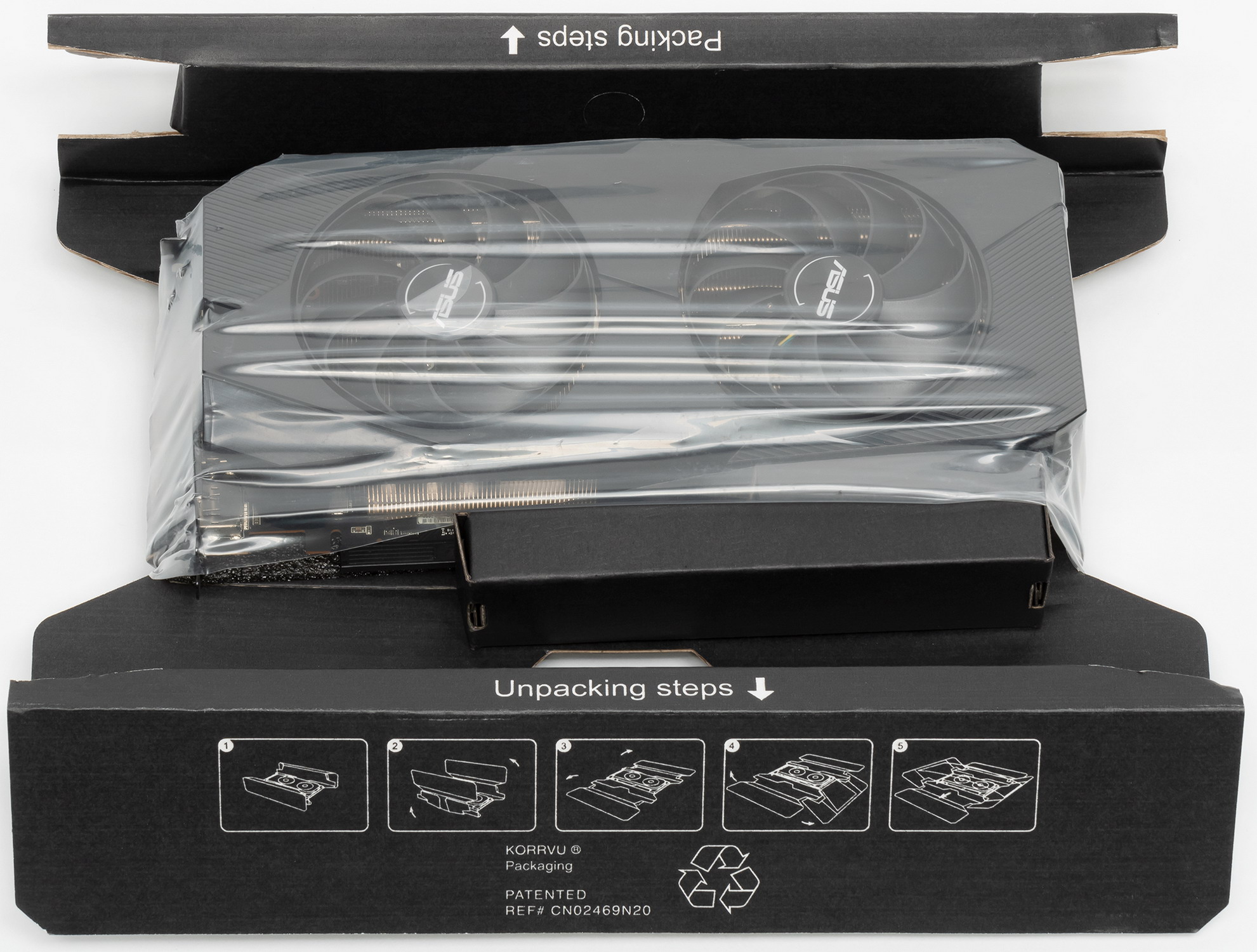

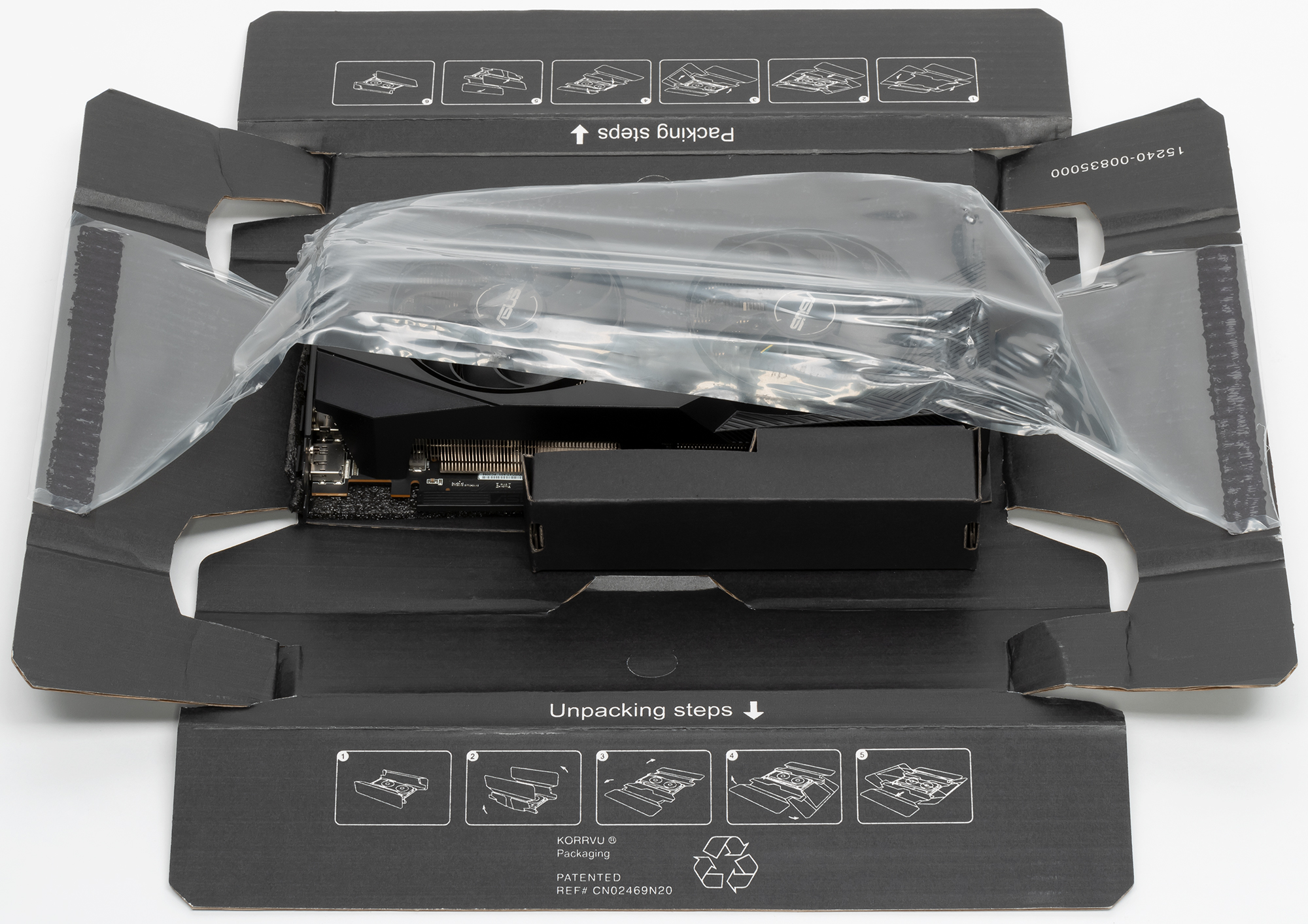

При этом применяется совершенно новая система упаковки карты внутри коробки с помощью пластиковой ленты. Даже напечатано руководство, как вынимать карту из такой упаковки (не надо рвать ленту, она легко освобождается).
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

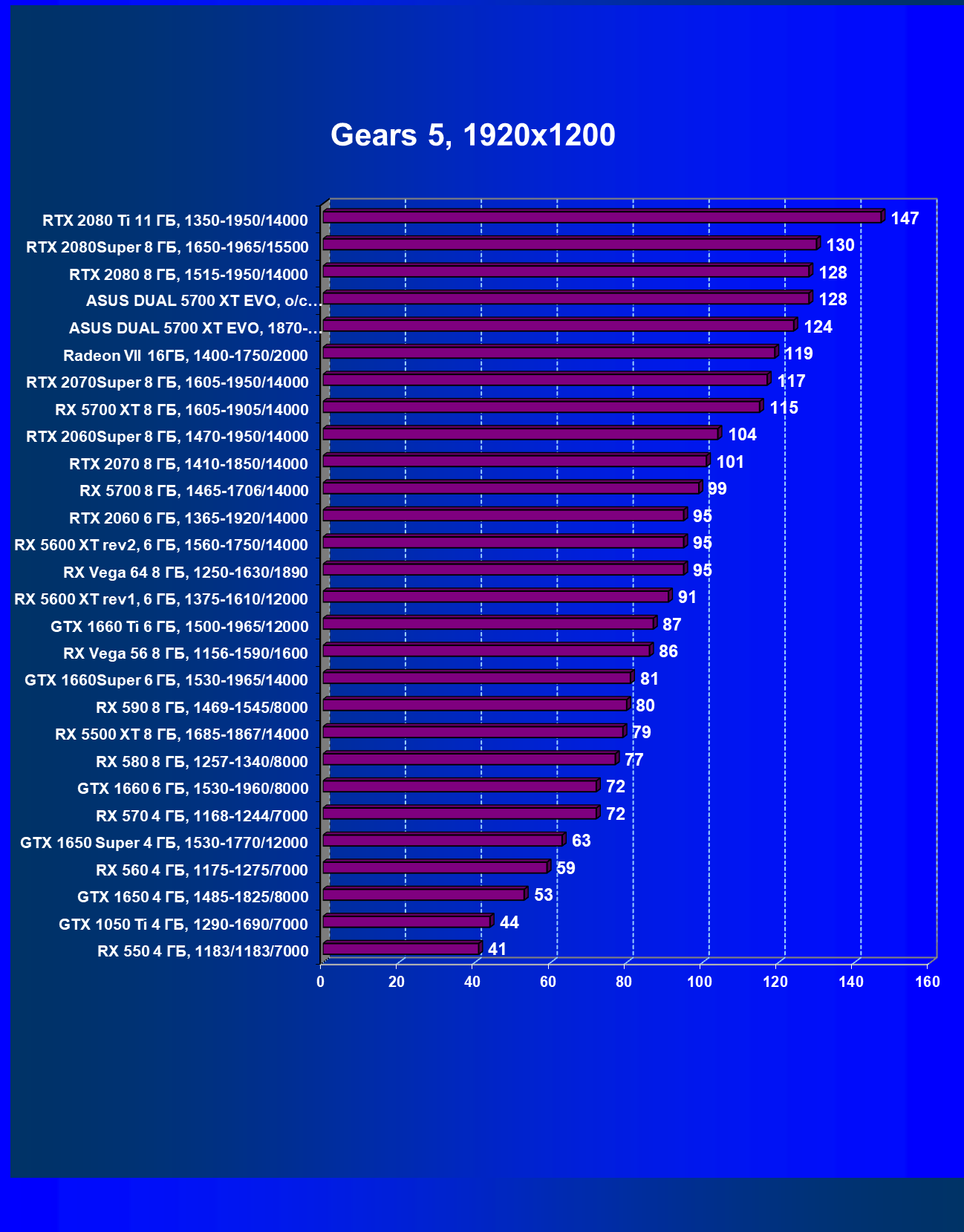

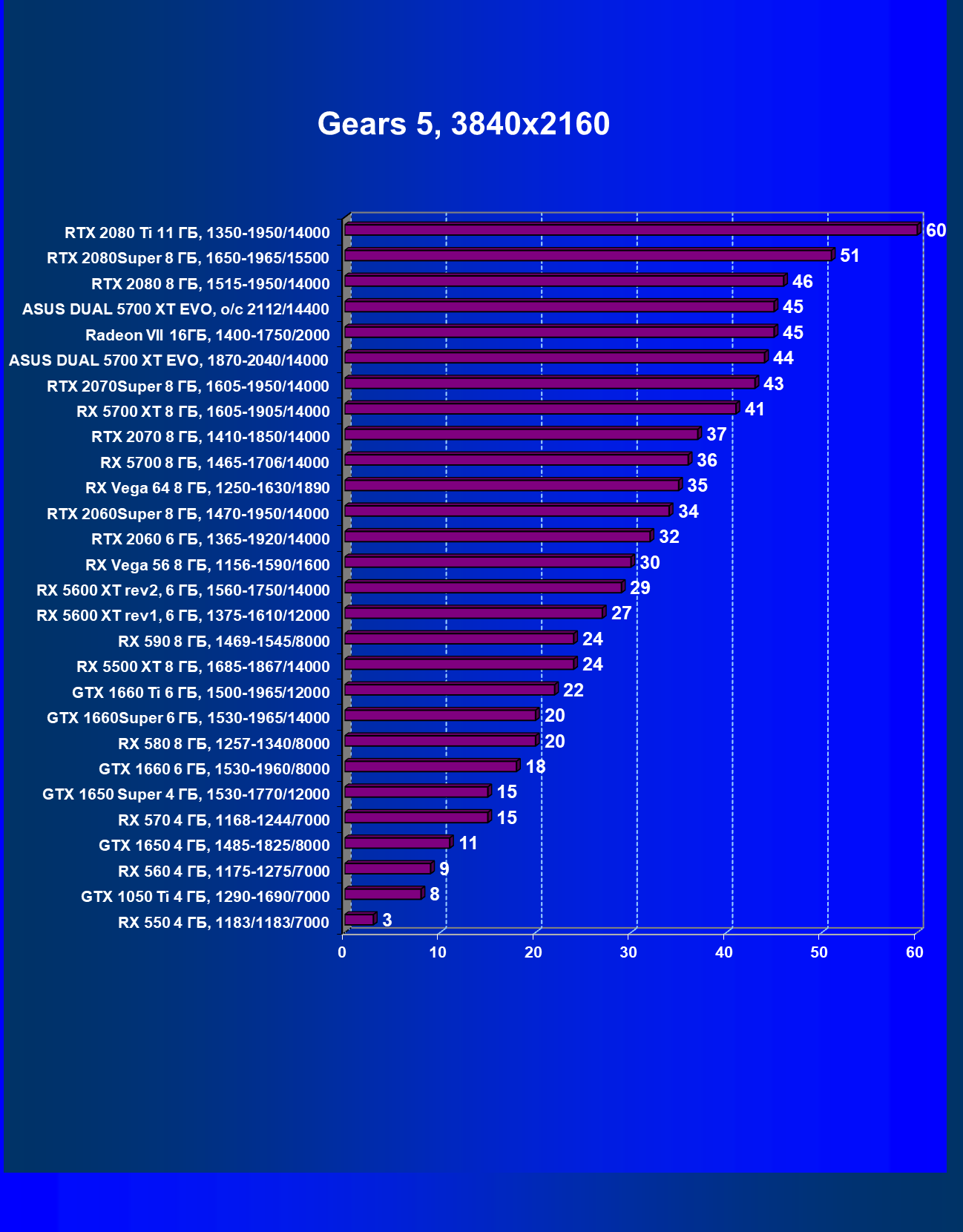

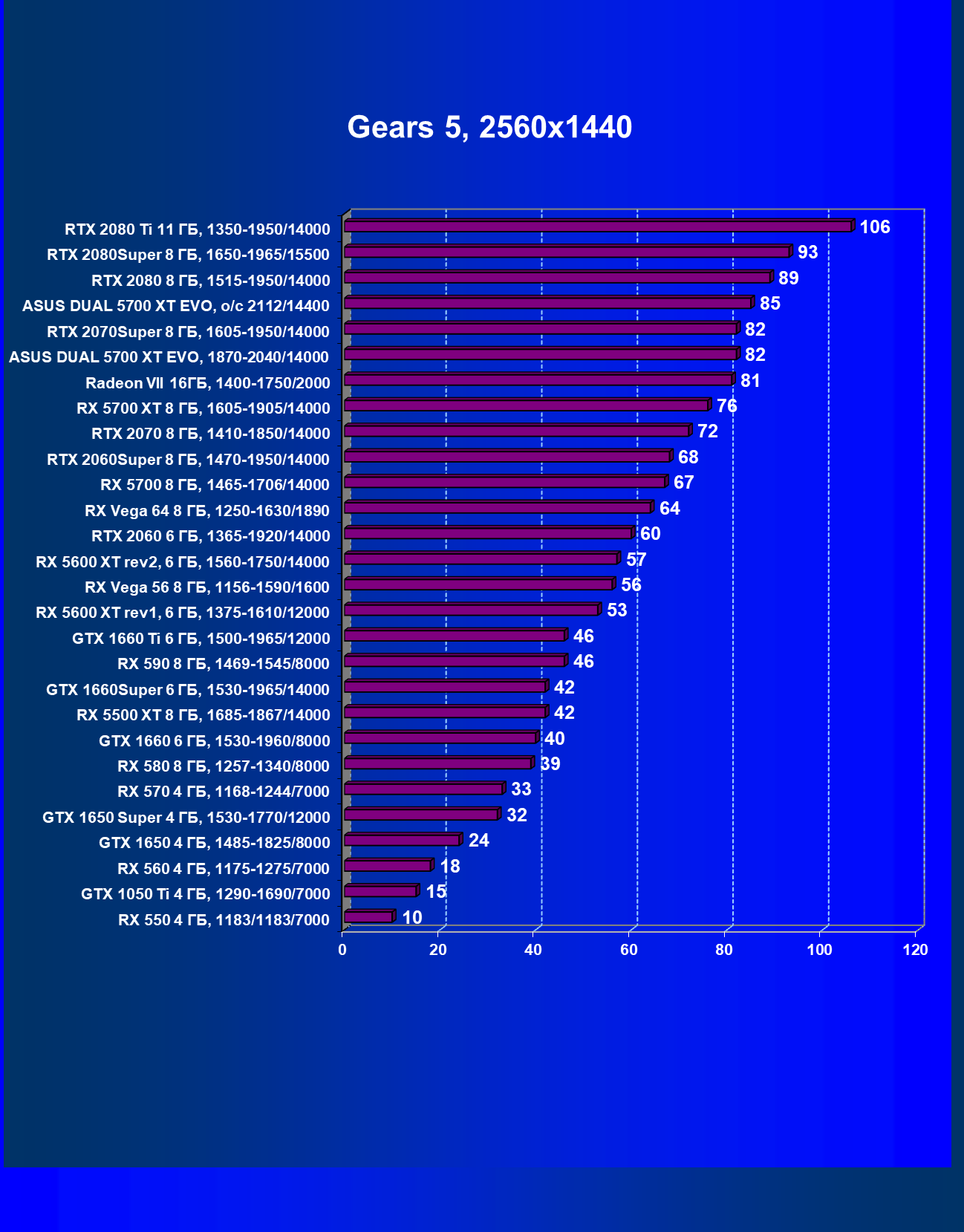

- Gears 5 (Xbox Game Studios/The Coalition)

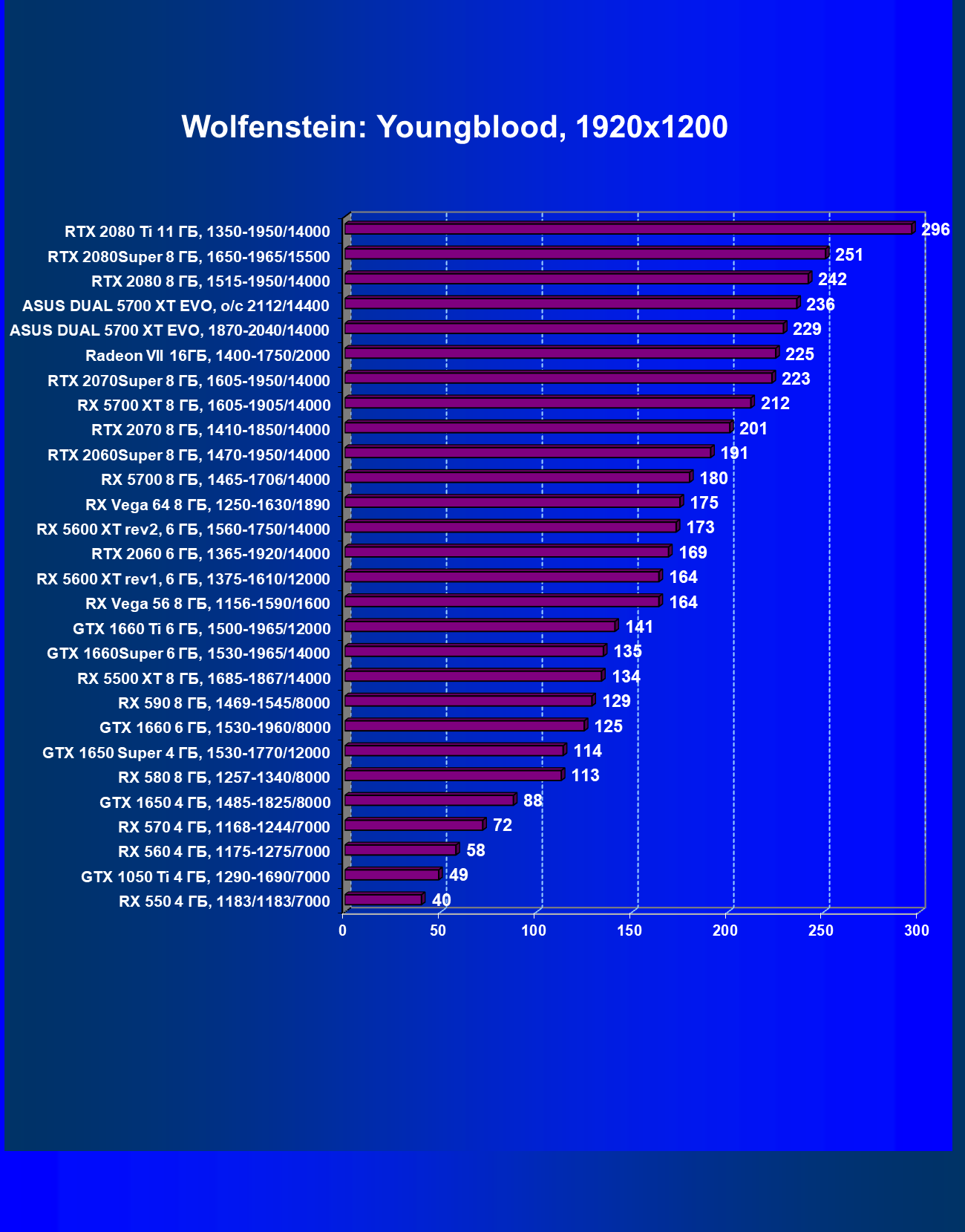

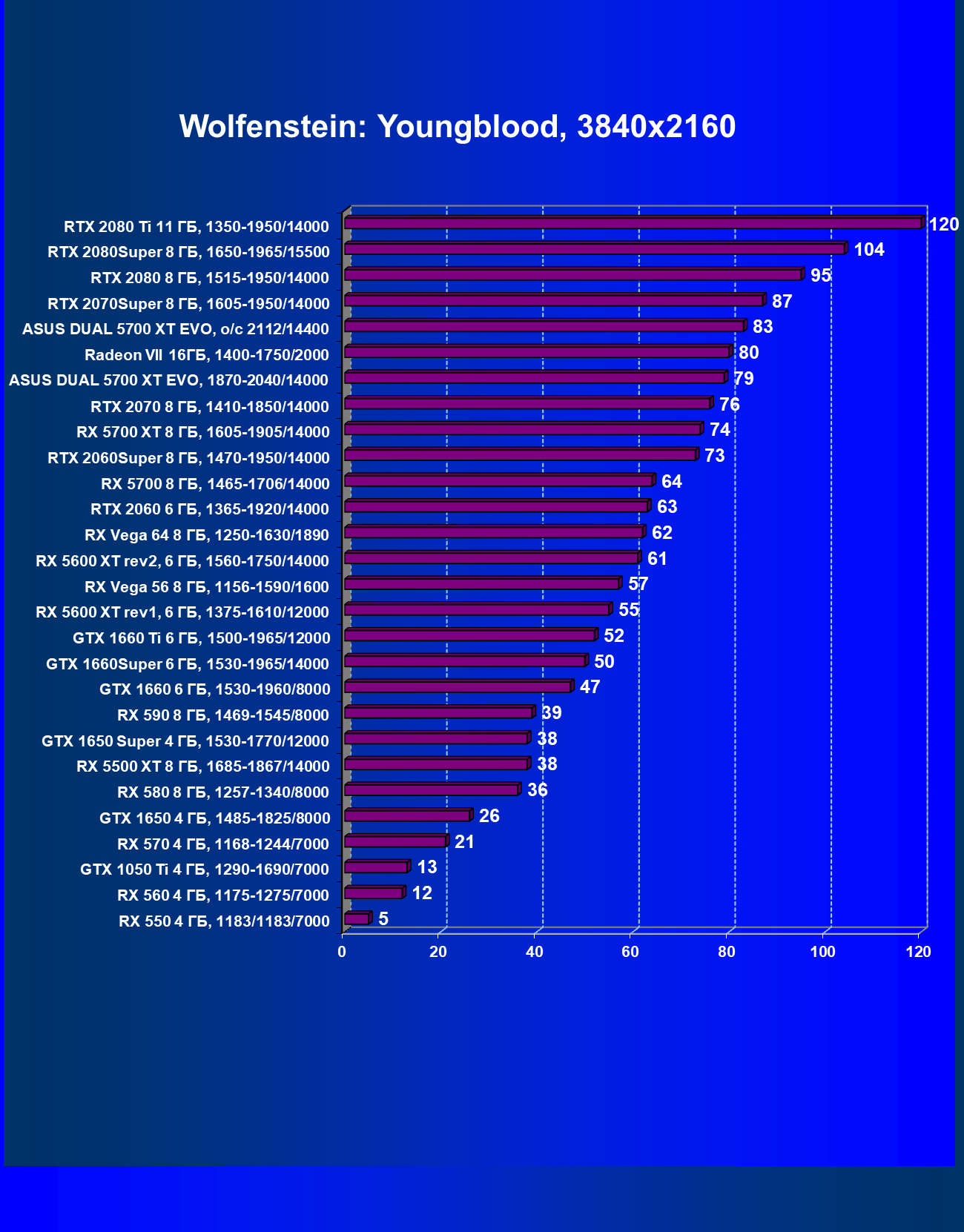

- Wolfenstein: Youngblood (Bethesda Softworks/MachineGames/Arkane Studios)

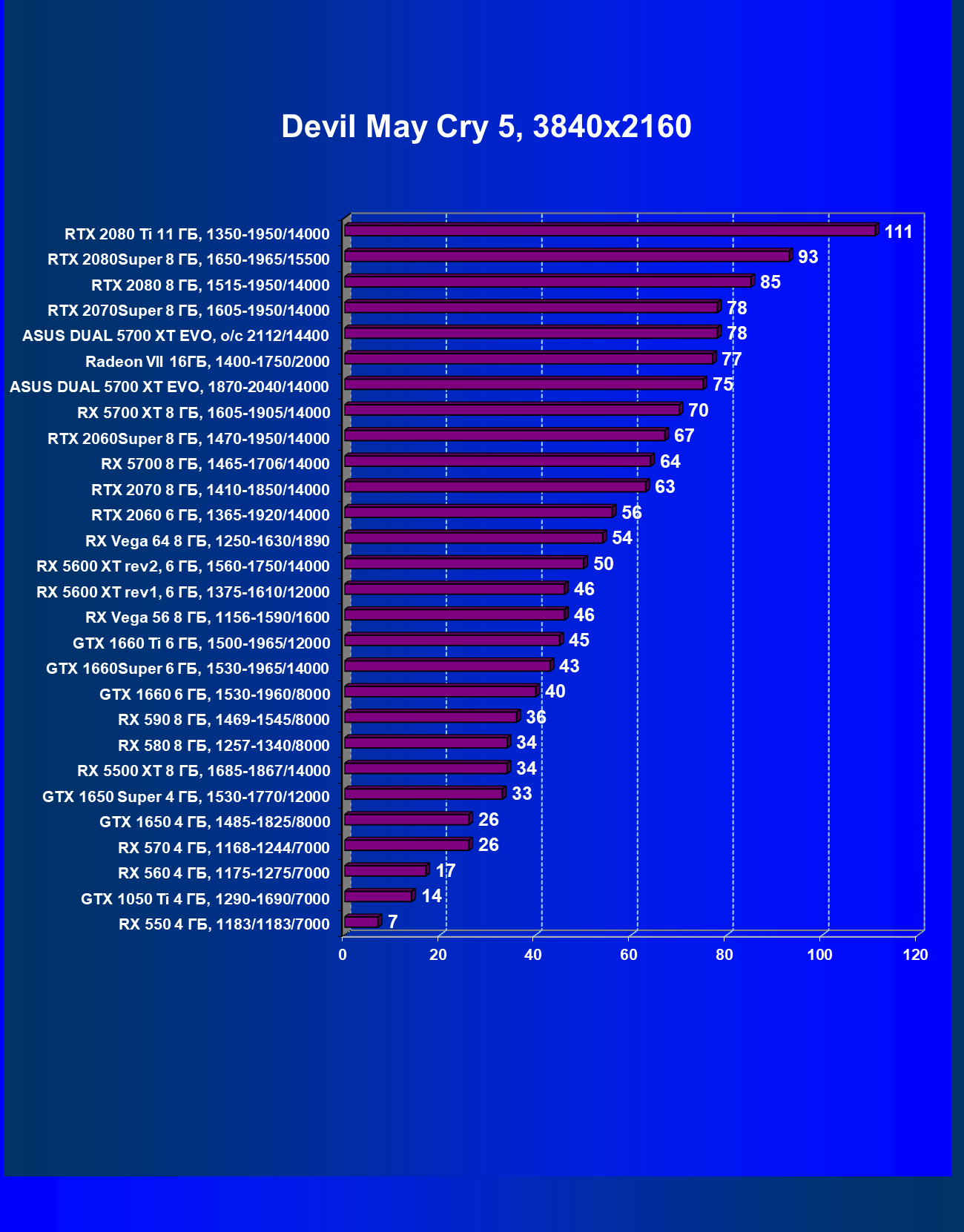

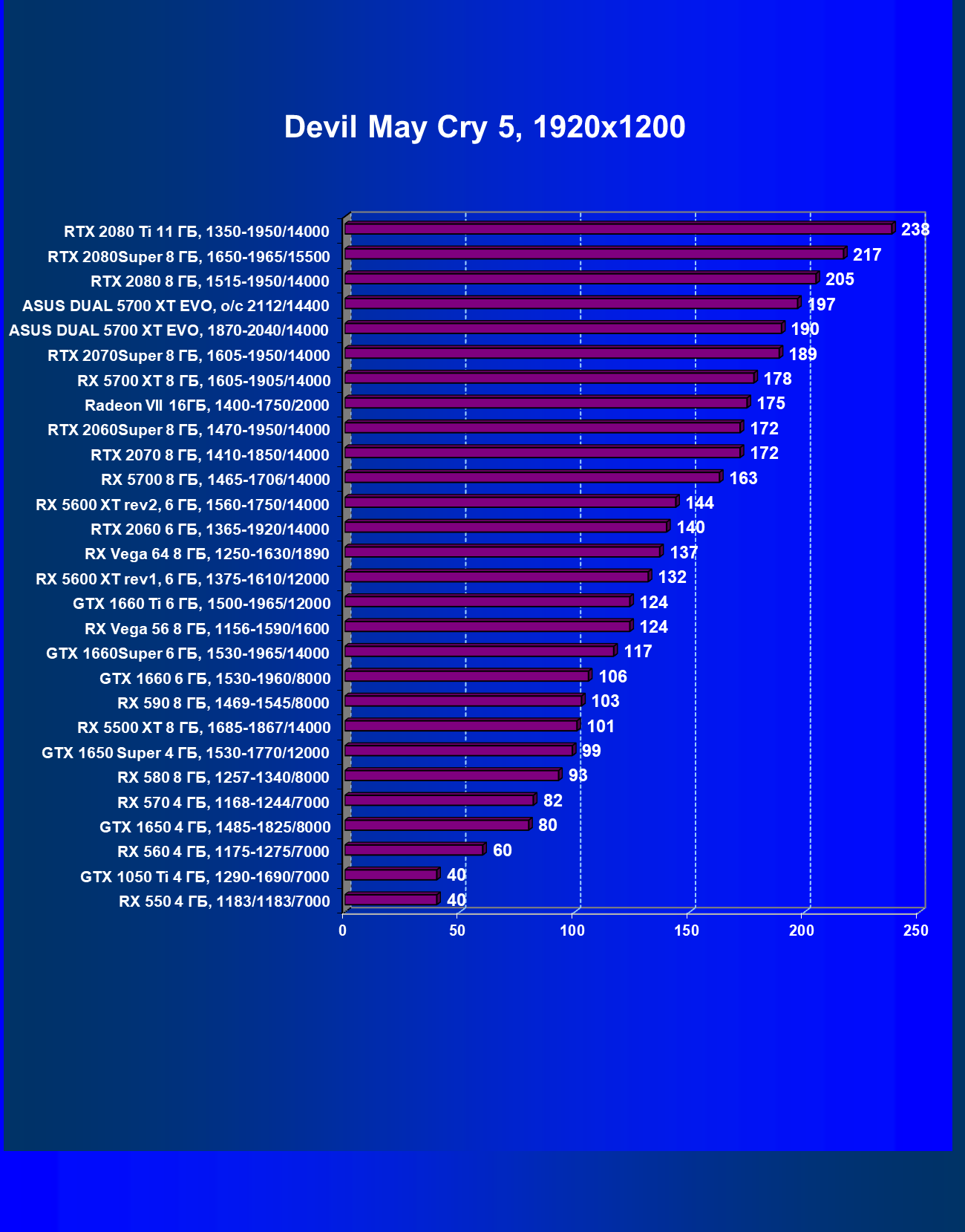

- Devil May Cry 5 (Capcom/Capcom)

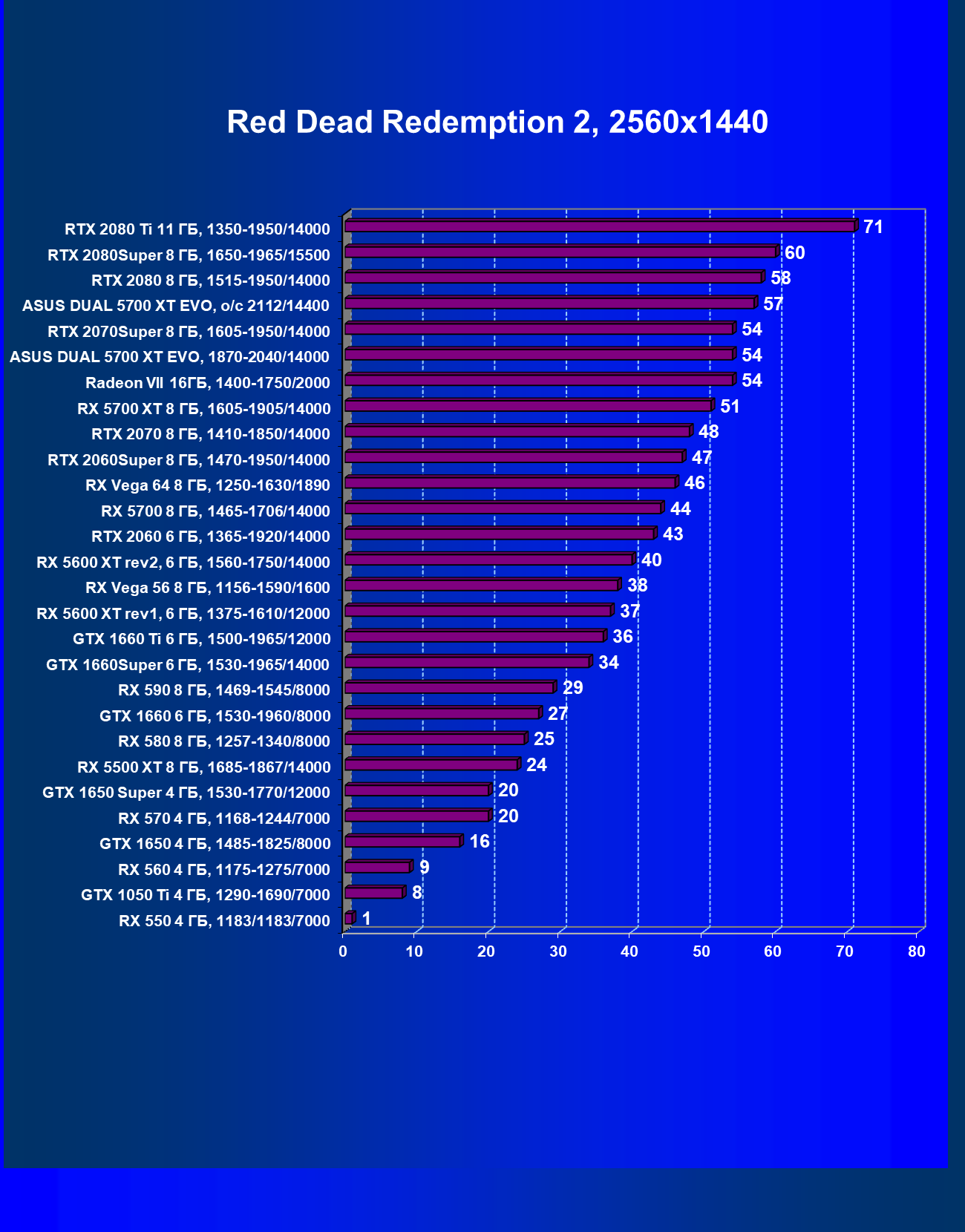

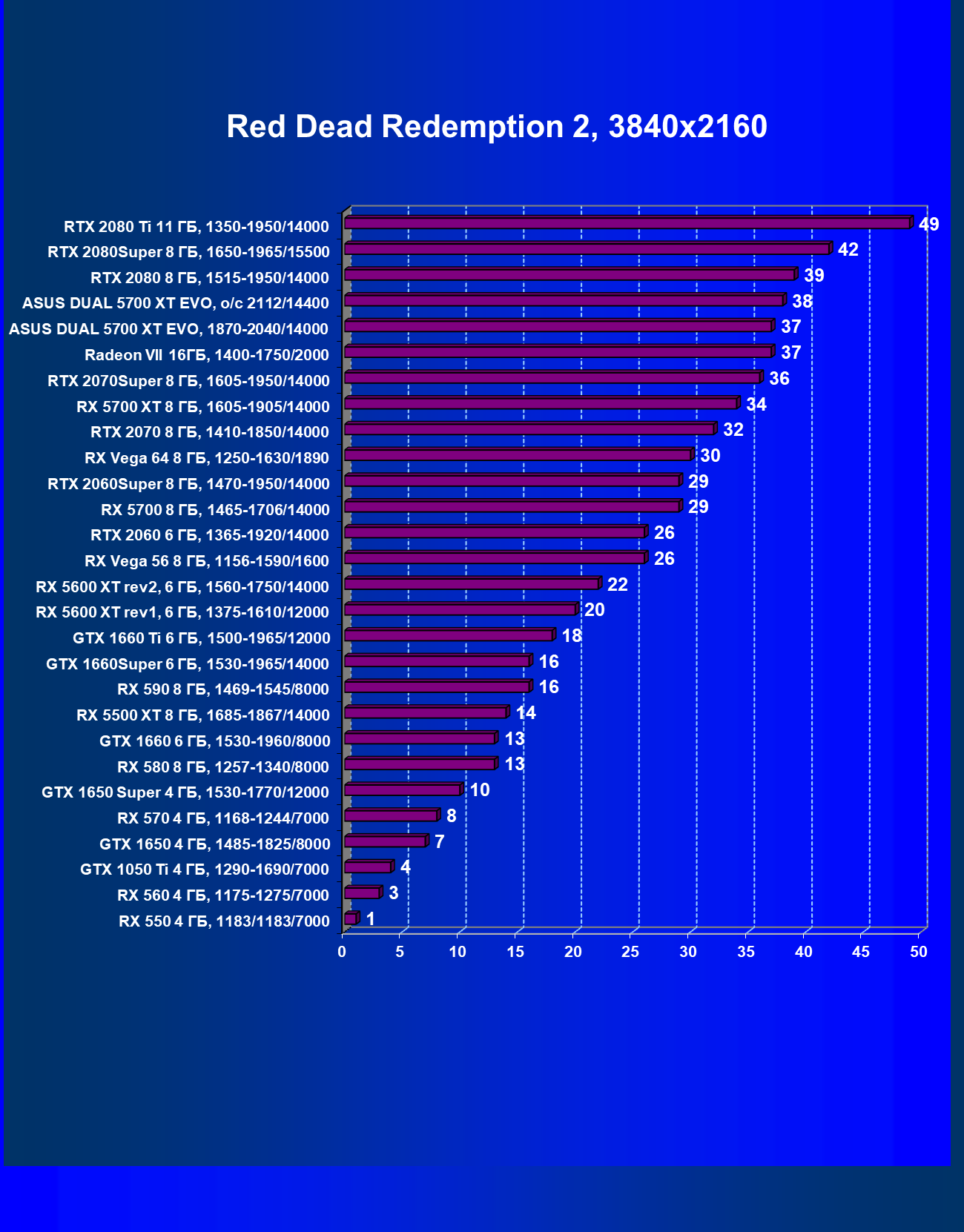

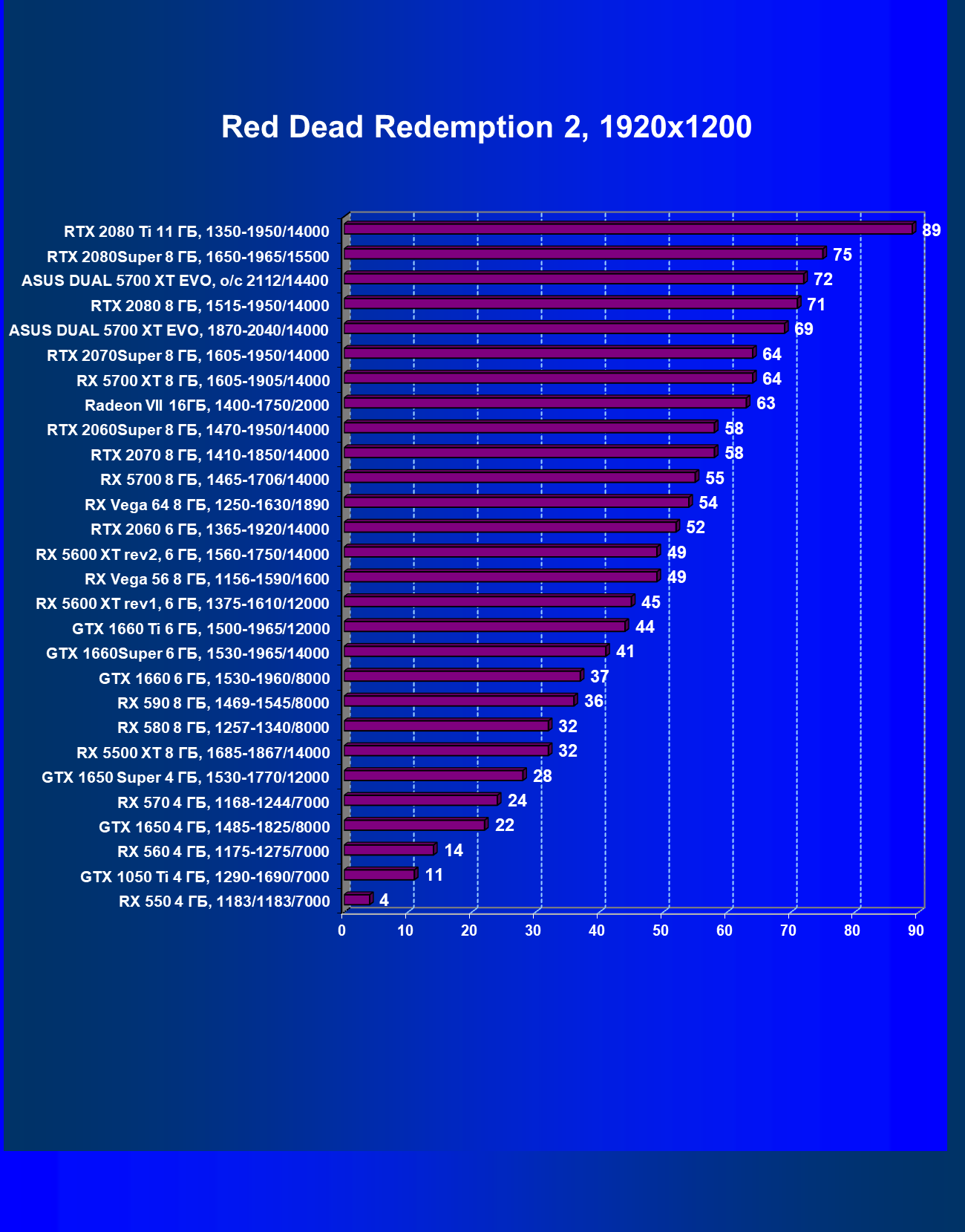

- Red Dead Redemption 2 (Rockstar)

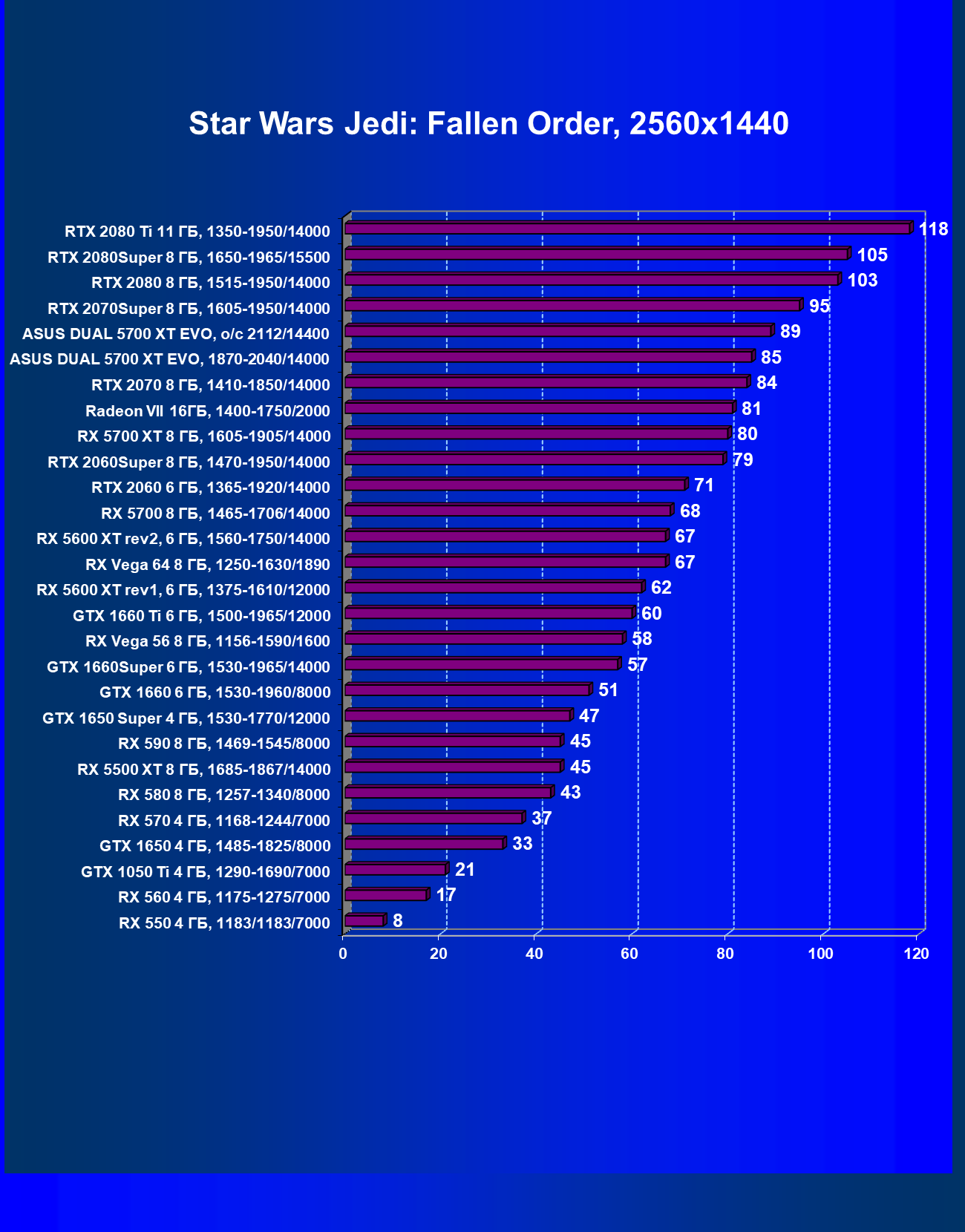

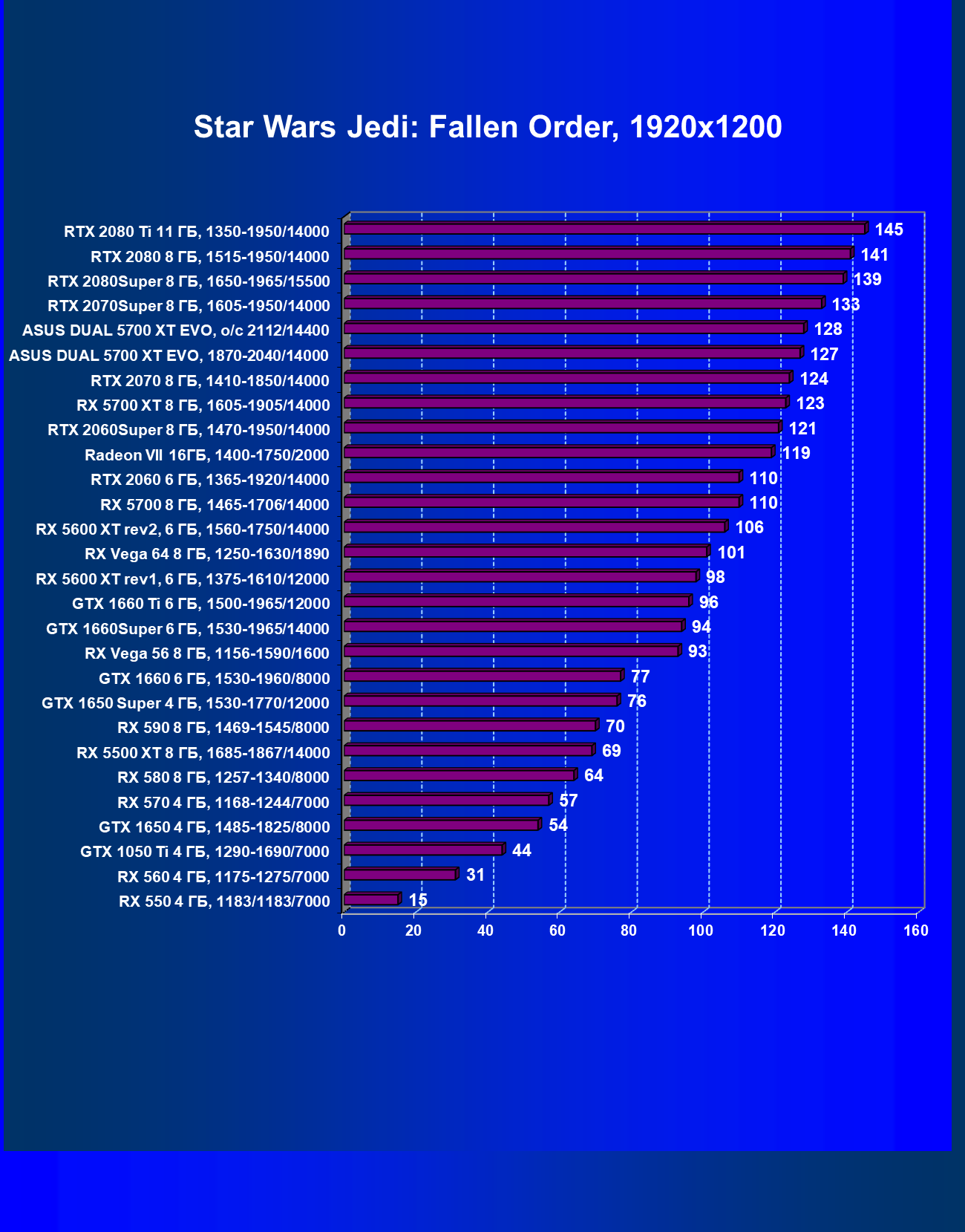

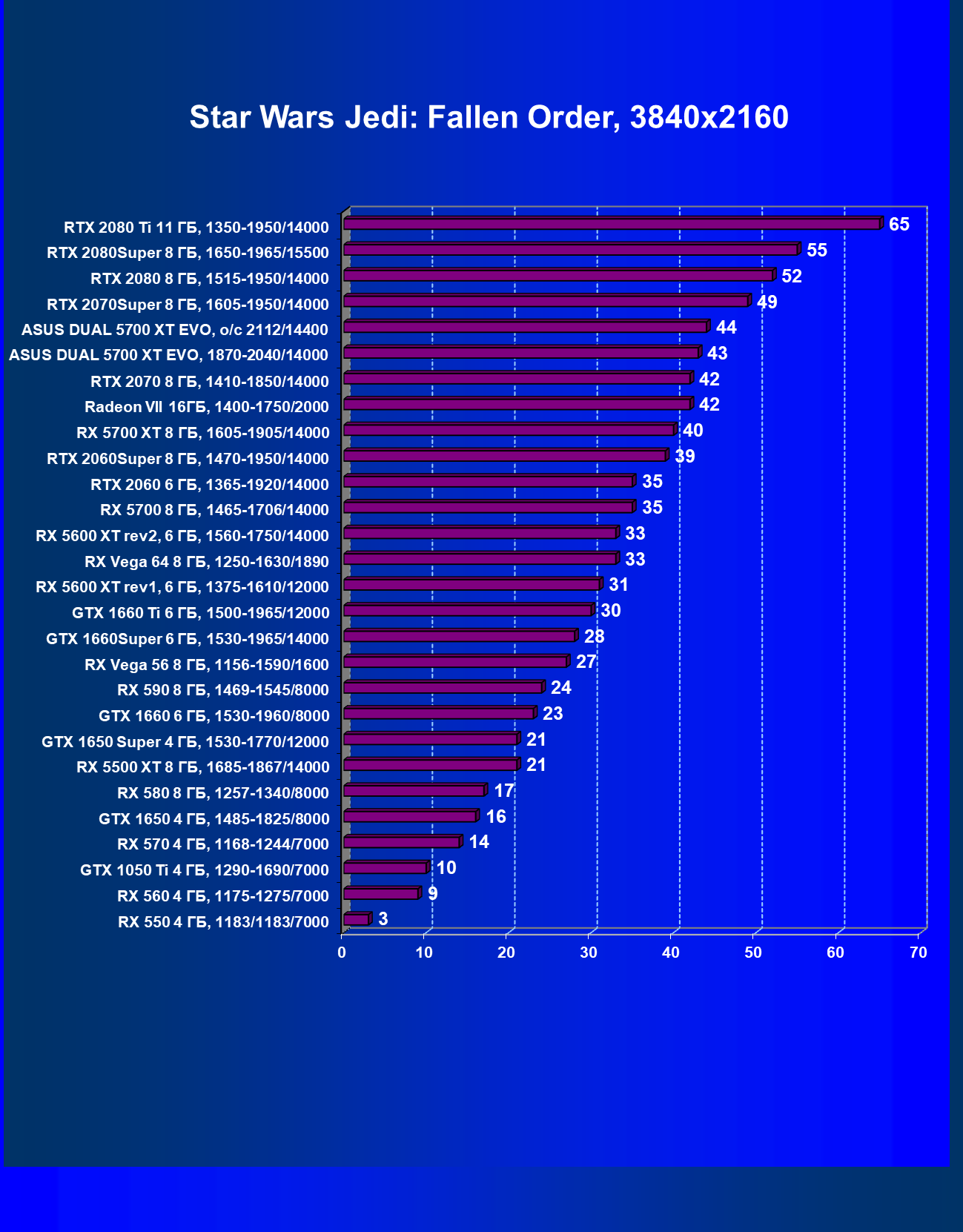

- Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)

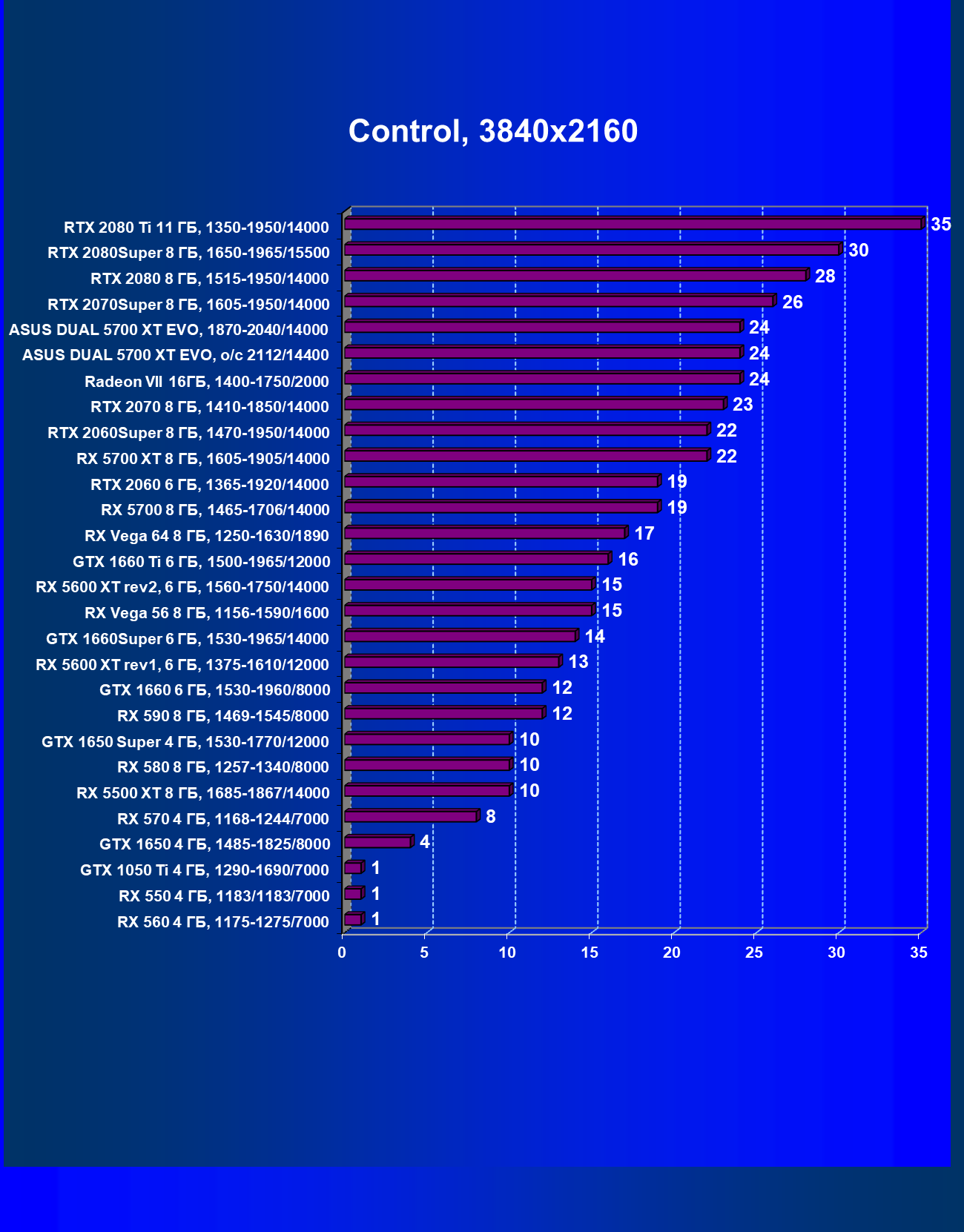

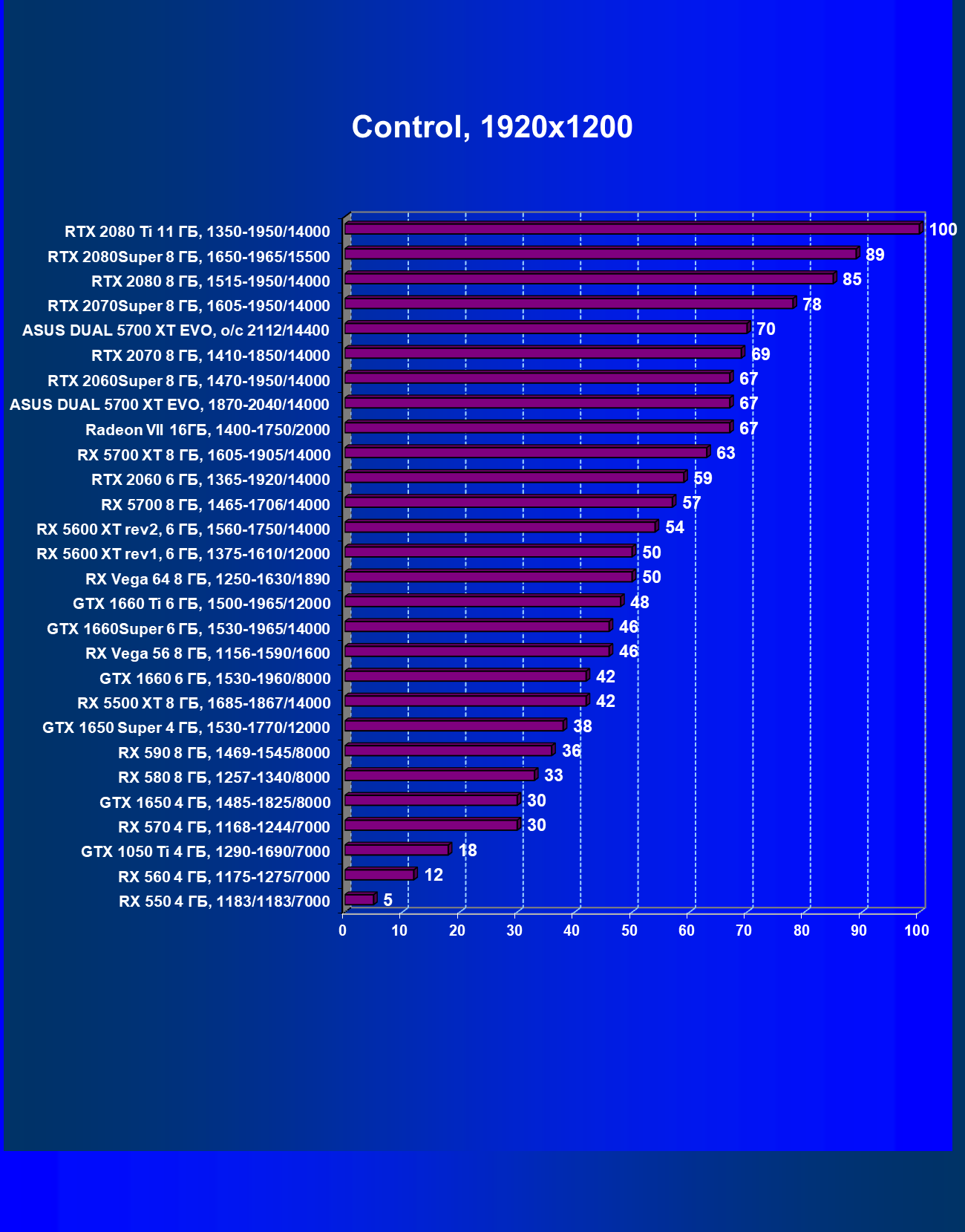

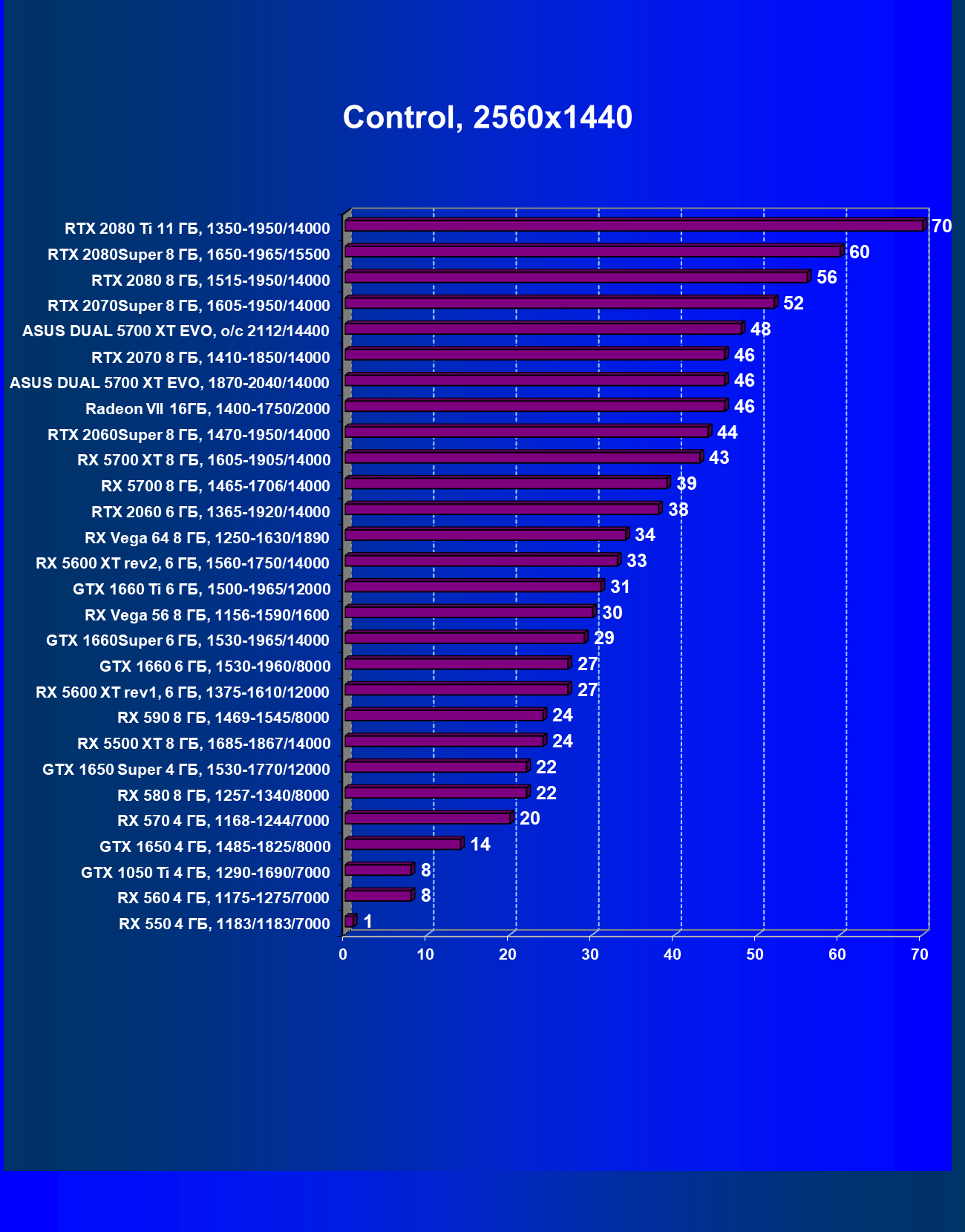

- Control (505 Games/Remedy Entertainment)

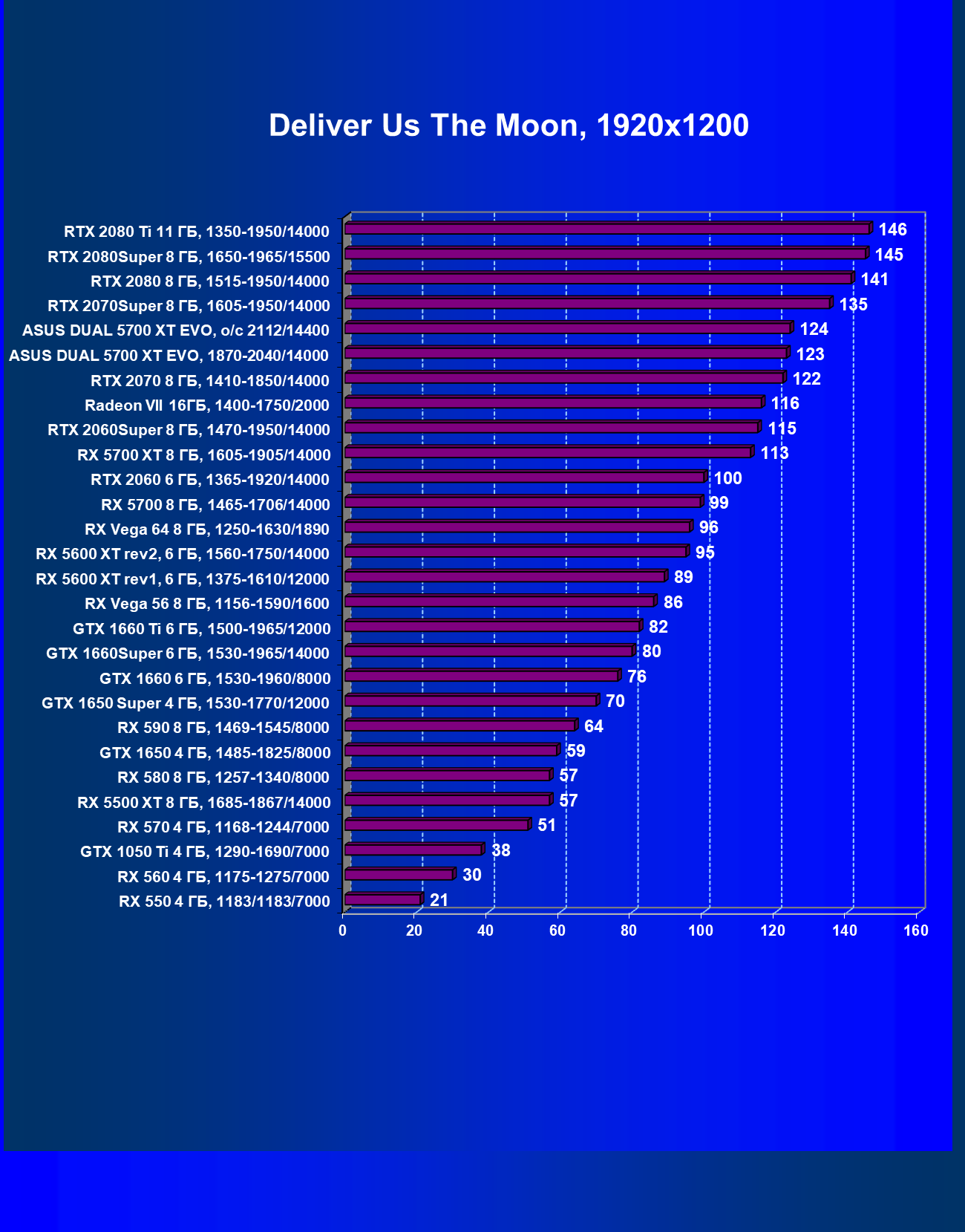

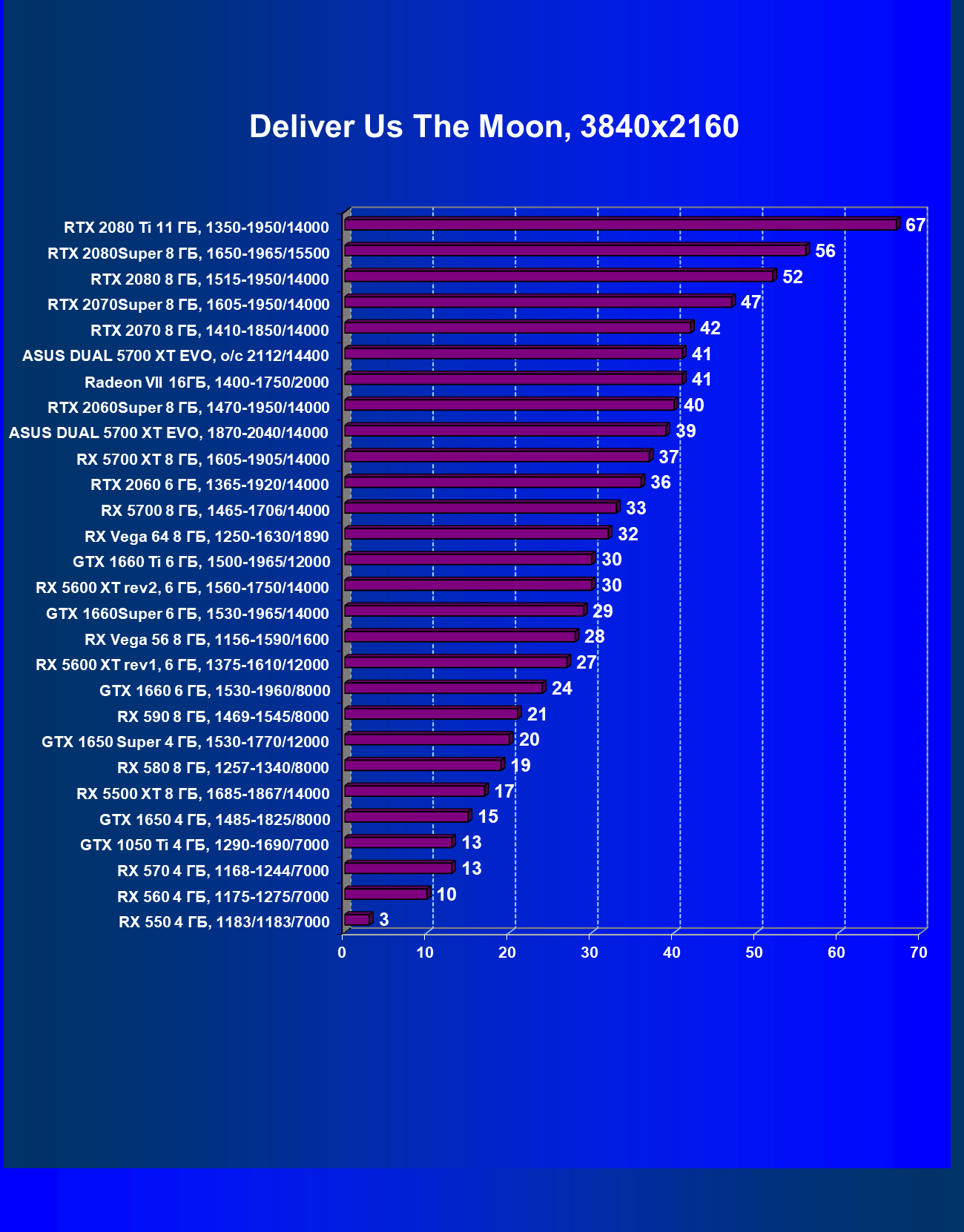

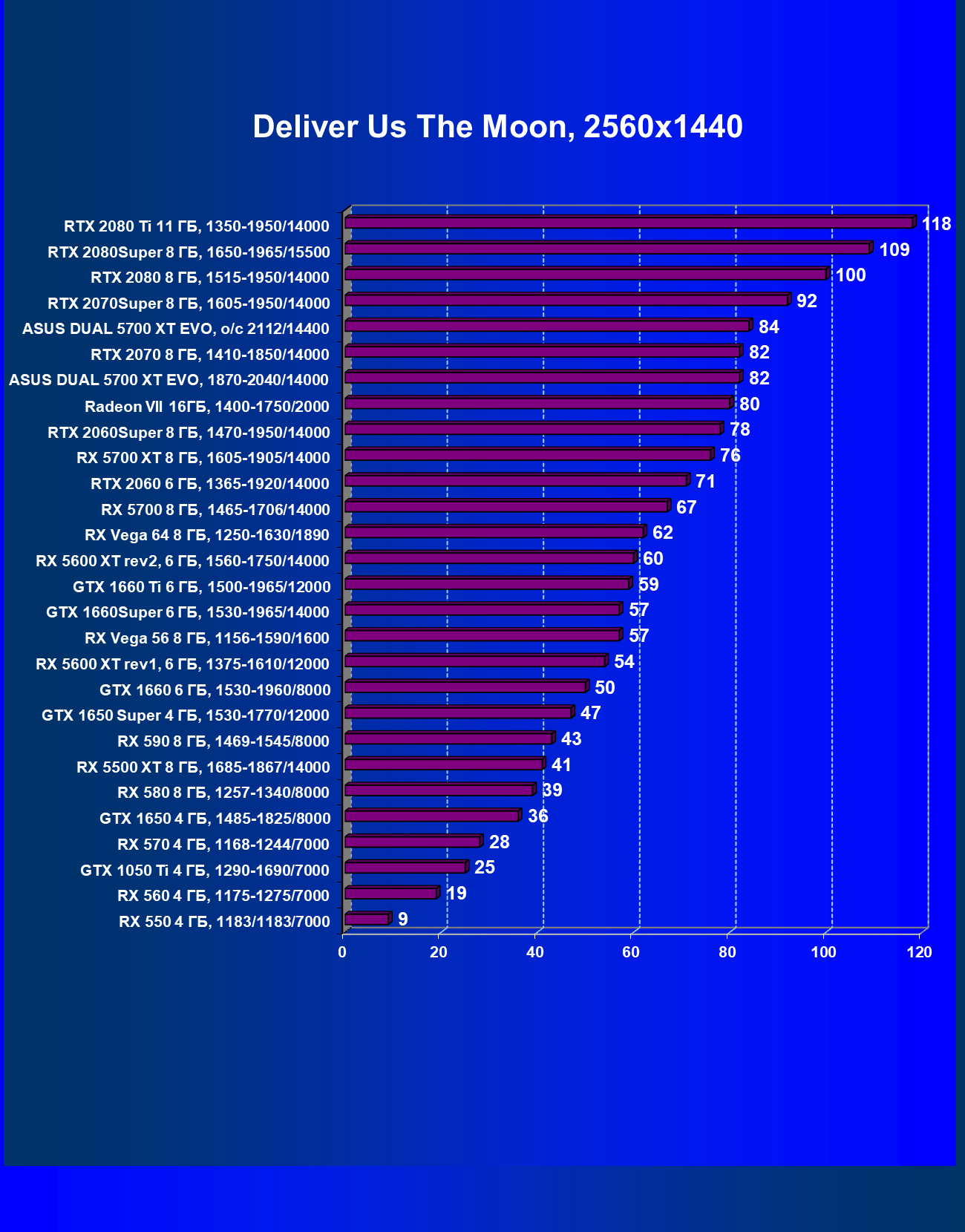

- Deliver Us The Moon (Wired Productions/KeokeN Interactive)

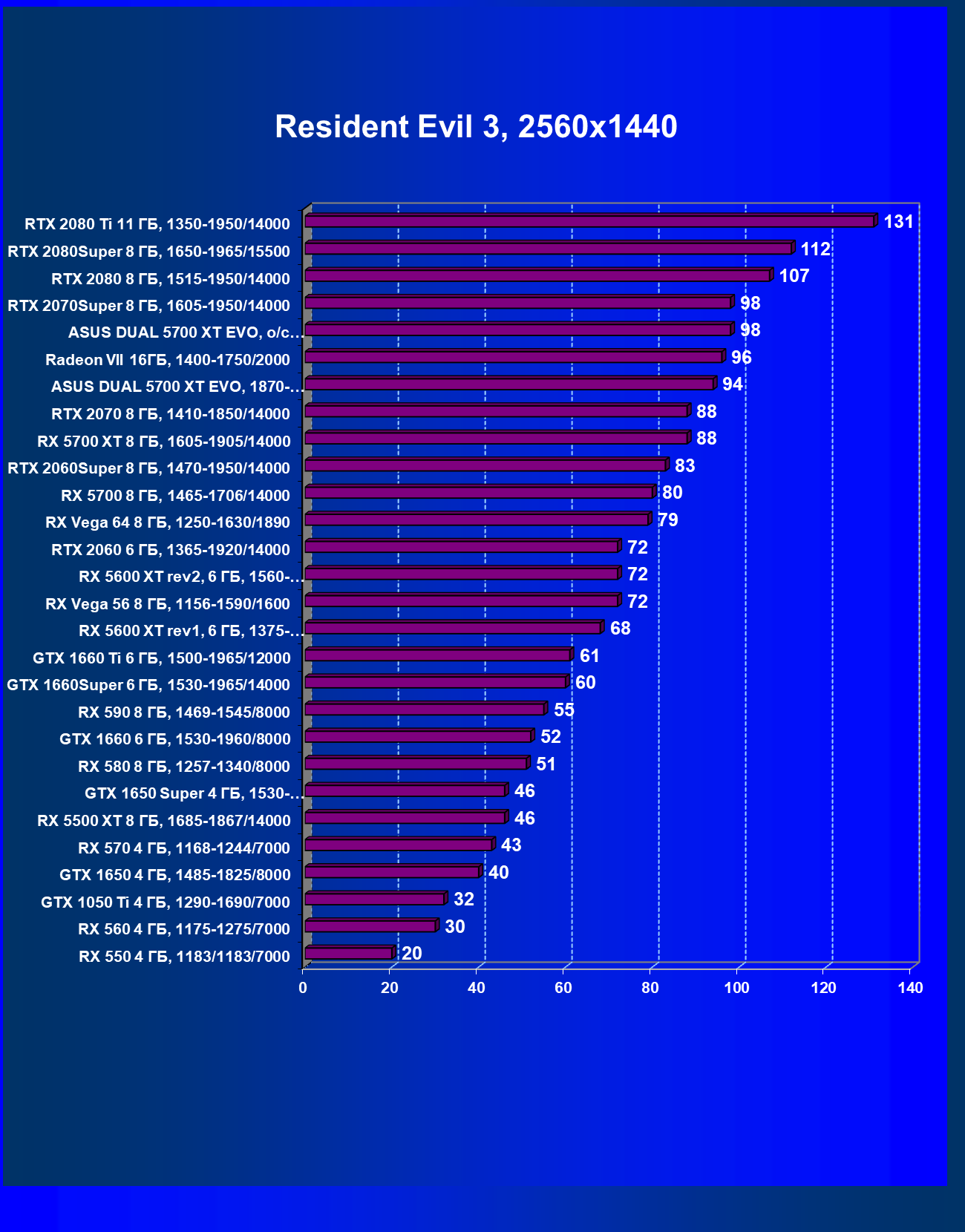

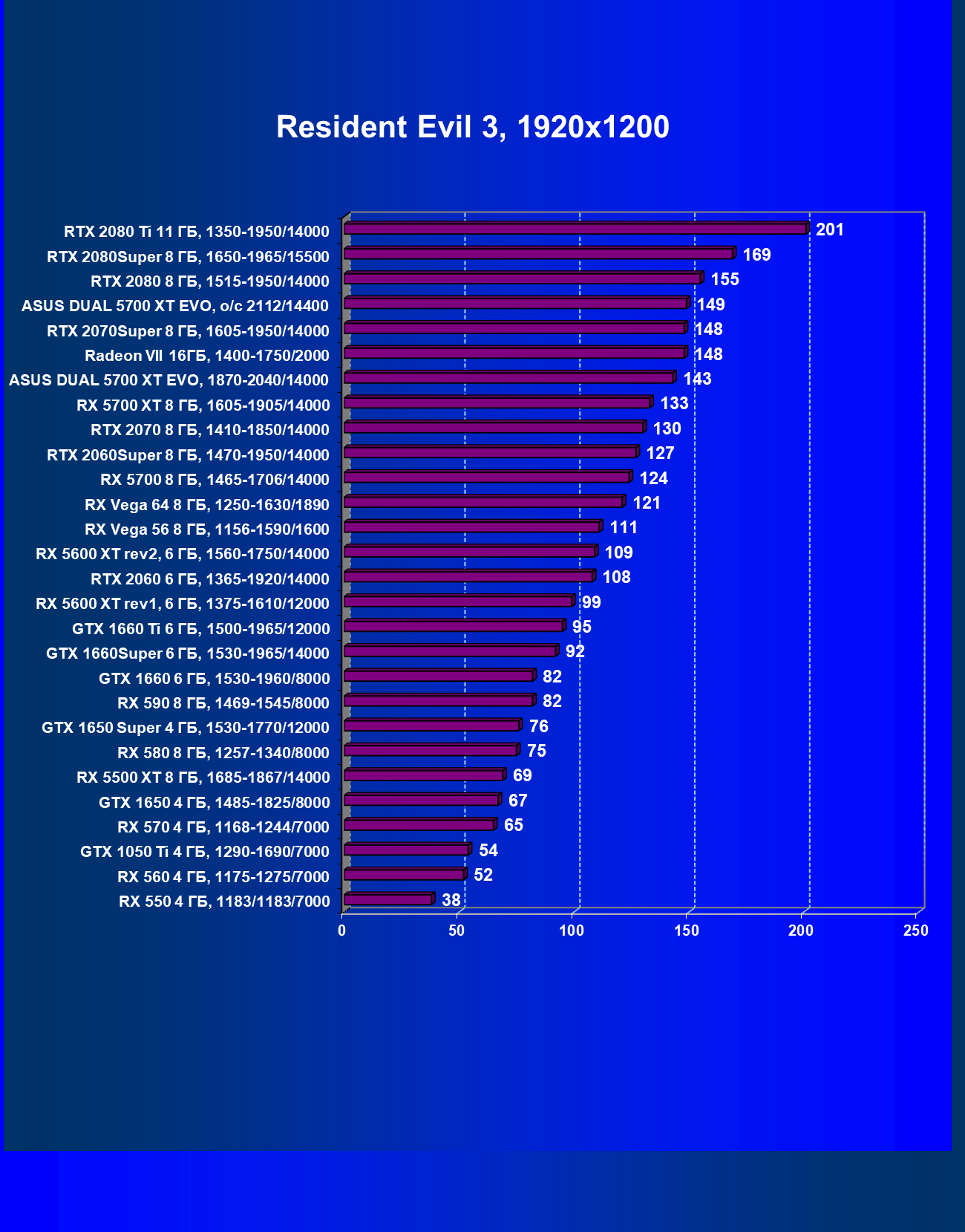

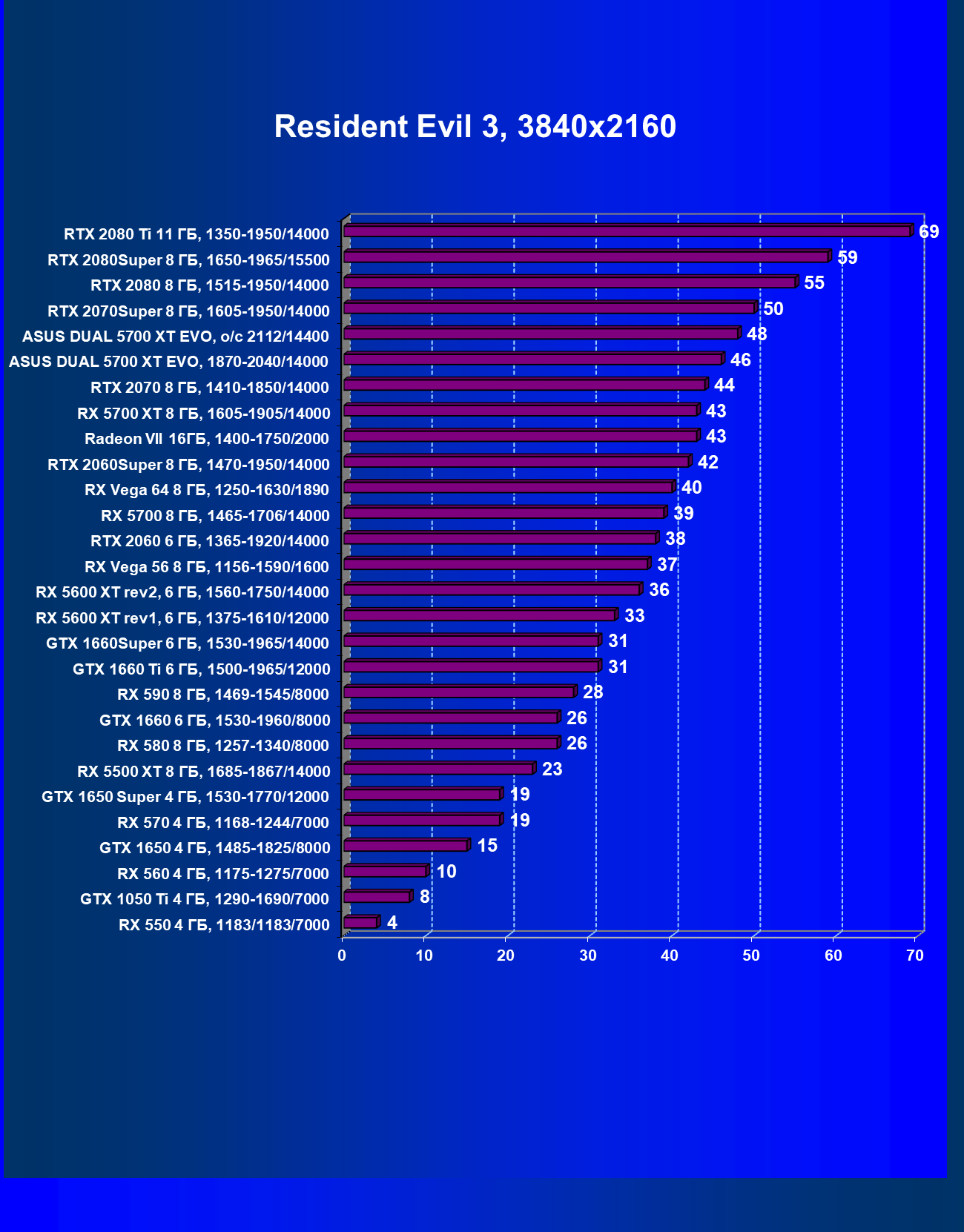

- Resident Evil 3 (Capcom/Capcom)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RX 5700 XT и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на конец августа 2020 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 04 | RTX 2070 Super 8 ГБ, 1605—1950/14000 | 1220 | 317 | 38 500 |
| 05 | Asus Dual 5700 XT Evo, разгон до 2112/14400 | 1150 | 319 | 36 000 |
| 06 | Asus Dual 5700 XT Evo, 1870—2040/14000 | 1110 | 308 | 36 000 |
| 07 | Radeon VII 16 ГБ, 1400—1750/2000 | 1090 | 227 | 48 000 |
| 08 | RTX 2070 8 ГБ, 1410—1850/14000 | 1080 | 332 | 32 500 |
| 09 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 1040 | 306 | 34 000 |
| 10 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 1040 | 353 | 29 500 |
Повышенная частота работы у карты Asus (режим OC Mode) обеспечивает заметный прирост скорости, больше 7%. В итоге она обогнала GeForce RTX 2070, а в режиме ручного разгона даже приблизилась к GeForce RTX 2070 Super.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей. Учитывая, что Radeon RX 5700 XT нацелен на разрешение минимум 2.5К, мы приводим рейтинг именно в этом разрешении.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 02 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 405 | 1195 | 29 500 |
| 03 | RTX 2070 8 ГБ, 1410—1850/14000 | 382 | 1240 | 32 500 |
| 04 | Asus Dual 5700 XT Evo, разгон до 2112/14400 | 371 | 1334 | 36 000 |
| 05 | RTX 2070 Super 8 ГБ, 1605—1950/14000 | 365 | 1404 | 38 500 |
| 06 | Asus Dual 5700 XT Evo, 1870—2040/14000 | 356 | 1281 | 36 000 |
| 08 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 352 | 1197 | 34 000 |
| 13 | Radeon VII 16 ГБ, 1400—1750/2000 | 260 | 1249 | 48 000 |
На момент написания материала средневзвешенные цены на GeForce RTX 2060 Super были существенно ниже, чем на Radeon RX 5700 XT, поэтому ускоритель Nvidia оказался лидером в этой группе, однако отставание RX 5700 XT не столь велико. При этом стоимость карты Asus (как и всех нереференсных карт на базе Radeon RX 5700/XT) на момент написания статьи выглядела несколько завышенной, тестируемая модель смогла занять лишь третье место в своей группе (и то при ручном разгоне). Также надо повторить, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются по определению.
Выводы
Asus Dual Radeon RX 5700 XT Evo OC Edition (8 ГБ) — интересный вариант ускорителя 3D-графики игрового класса с ценой в районе 30-35 тысяч рублей. На сегодня это одна из самых быстрых карт на RX 5700 XT. GeForce RTX 2060 Super пока выглядит более привлекательно по цене, однако для разрешения 2.5К он подходит не безусловно, тогда как Radeon RX 5700 XT чувствует себя в играх в этом разрешении прекрасно. Конкуренция с RTX 2070 Super чрезвычайно упорная, несмотря на то, что цены последнего значительно выше, чем у RX 5700 XT.
У рассмотренной карты Asus отличная система охлаждения, не слишком громкая даже под максимальной нагрузкой, а при малой нагрузке вообще бесшумная. Фирменное ПО Asus Tweak II дает возможность легко менять режимы работы на лету, а также оптимизировать настройки в играх так, чтобы на конкретной видеокарте можно было комфортно играть в том или ином разрешении. Разумеется, перед приобретением стоит учесть немалые габариты карты. Главное преимущество Asus Dual Radeon RX 5700 XT Evo OC Edition заключается в том, что она, по сути, самая «холодная» из всех виденных нами карт на Radeon RX 5700 XT. А если охлаждение для вас не главный приоритет, можно вручную отрегулировать работу вентиляторов, уменьшив шум под нагрузкой, при этом нагрев ядра вырастет не слишком значительно.
Повторим, что Radeon RX 5700 XT в целом обеспечивает игроку полный комфорт при максимальных настройках графики в разрешении 2560×1440 во всех играх, а в ряде игр можно попробовать поиграть с тем же качеством графики и в 4К.
В номинации «Оригинальный дизайн» именно за очень хорошую систему охлаждения карта Asus Dual Radeon RX 5700 XT Evo OC Edition (8 ГБ) получила награду:
Справочные материалы:
- Руководство покупателя игровой видеокарты
- Справочник по AMD Radeon HD 7xxx/Rx
- Справочник по Nvidia GeForce GTX 6xx/7xx/9xx/1xxx
Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту
