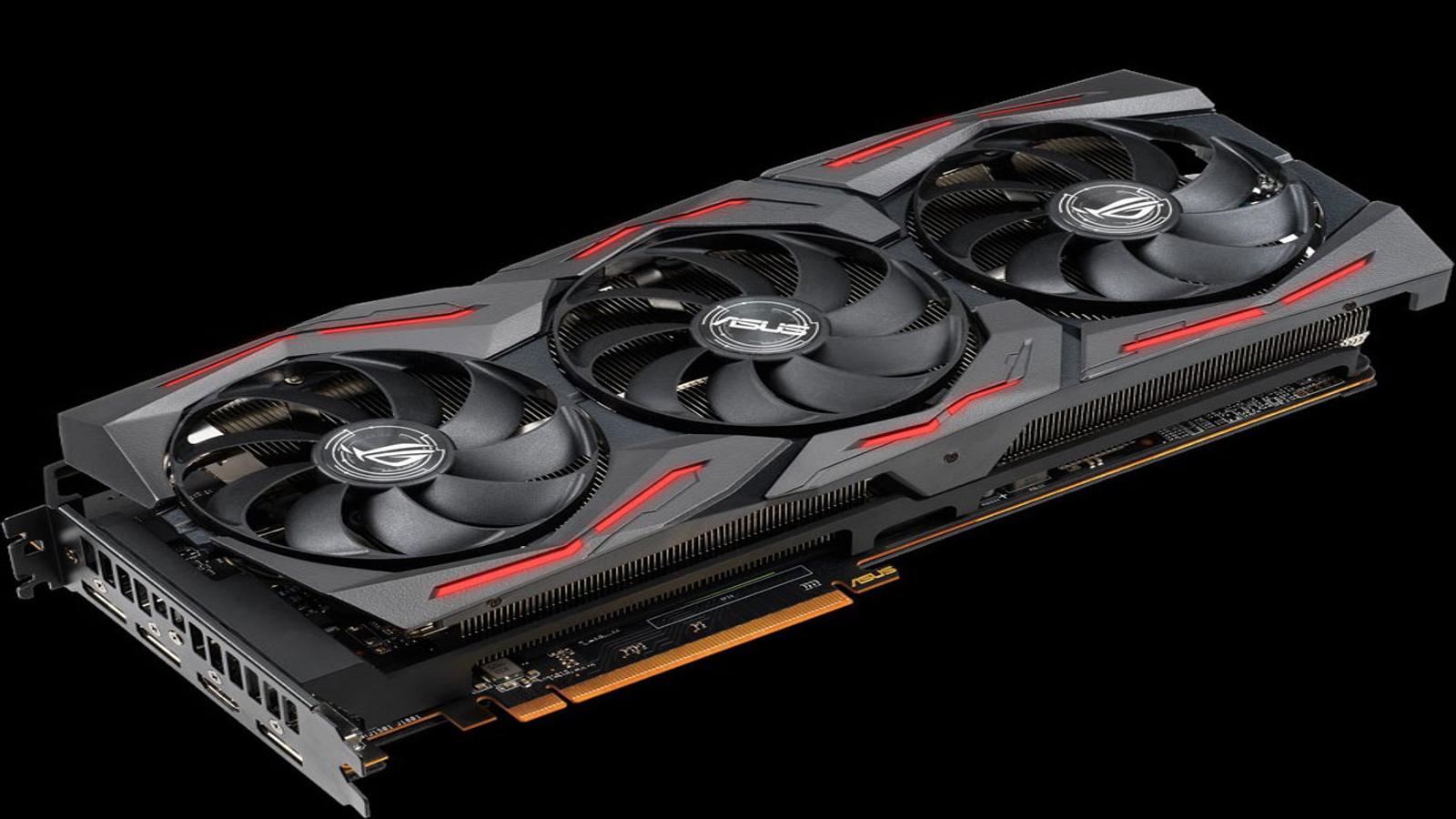

Обзор видеокарты Asus ROG Strix Radeon RX 5700 XT OC Edition (8 ГБ)

Такой видеоролик не случаен. Автор — в отпуске, в солнечной Малайзии, однако работа не терпит отлагательств, и потому несколько предстоящих обзоров видеокарт будут созданы в Малайзии (хотя, разумеется, все тесты и замеры были проведены заранее в конце января 2020 в тестлабе iXBT.com).

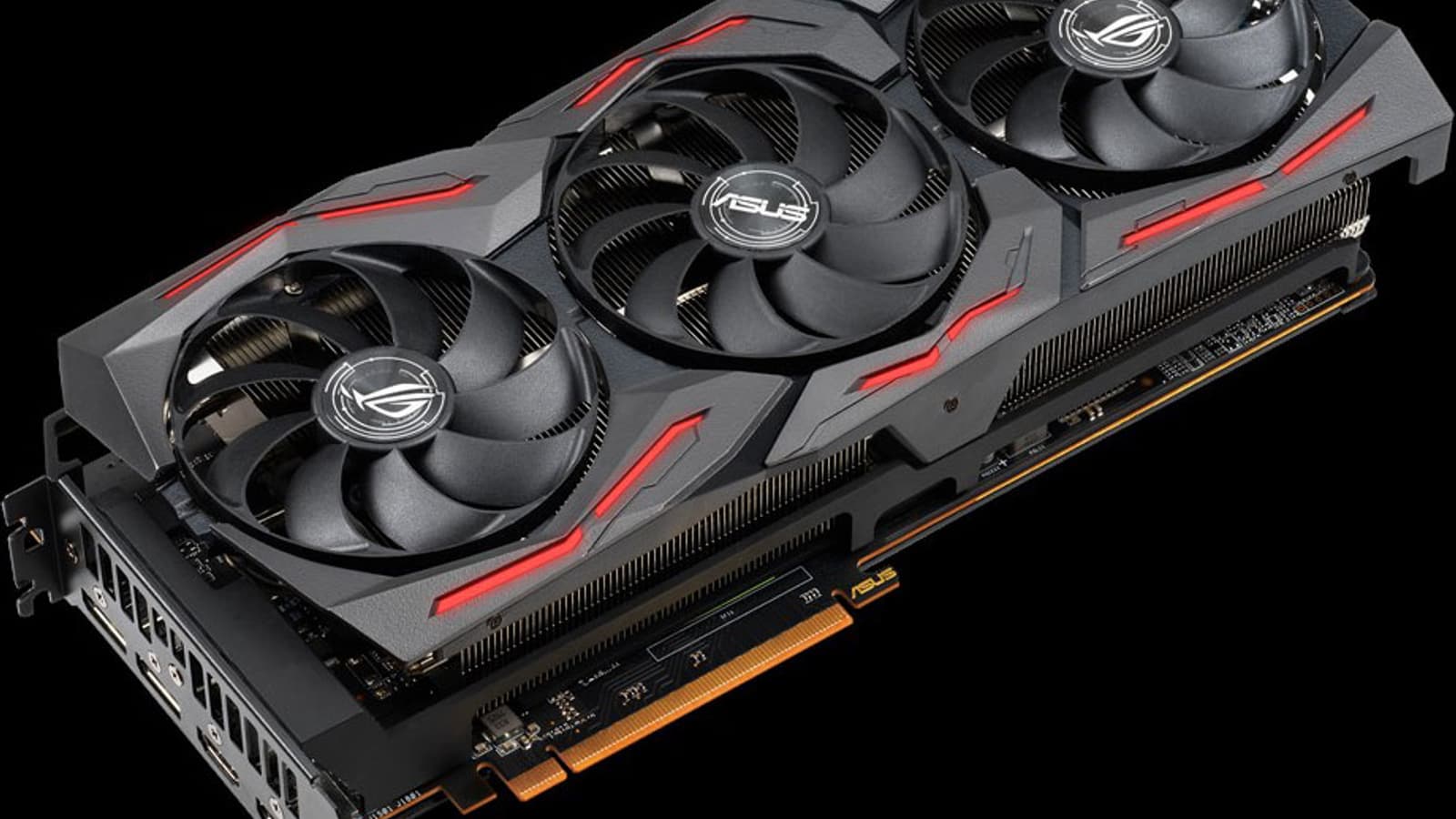

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix Radeon RX 5700 XT OC Edition 8 ГБ 256-битной GDDR6

Кратко о главном

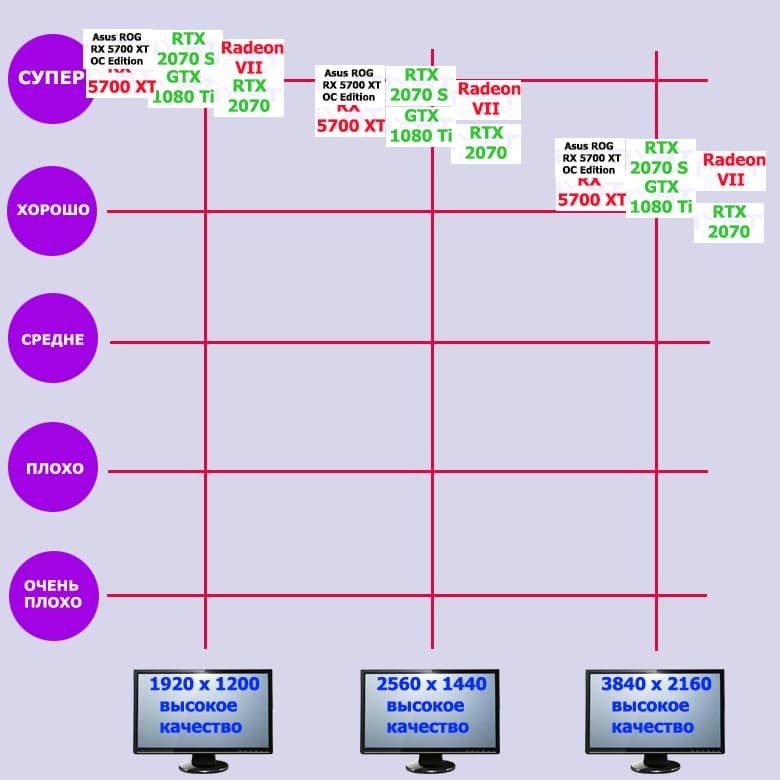

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

Лучи, блики и прочие эффекты освещения в ролике выше могли бы быть созданы с помощью RT (трассировки лучей), и для такого случая, безусловно, очень пригодилось бы семейство ускорителей GeForce RTX. (Варианты программной реализации RT уже появились, но производительность существенно ниже.) Однако на сегодня львиная доля игр обходится без RT, так что последние ускорители Radeon RX 5000 чувствуют себя очень даже неплохо. RX 5700 XT вообще выступает примерно на уровне GeForce GTX 1080 Ti и находится между GeForce RTX 2060 Super и RTX 2070 Super (значительно ближе к последнему, поэтому обходит и RTX 2070). Ранее наши исследования показали, что такие ускорители, как GeForce RTX 2070 Super и Radeon RX 5700 XT прекрасно подходят для большинства игр в разрешениях до 2560×1440 включительно при использовании максимального качества графики, а также с ними можно получить определенный комфорт в играх даже в разрешении 4К (при тех же максимальных настройках), хотя уже, конечно, не во всех.

Характеристики карты

Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Asus ROG Strix Radeon RX 5700 XT OC Edition 8 ГБ 256-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU Radeon RX 5700 XT (Navi 10)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц OC Mode: 1840—1965(Game/Boost)—2056(Max)
Gaming Mode: 1770—1905(Game/Boost)—2010(Max)
1605—1755(Game/Boost)—1905(Max)
Частота работы памяти (физическая (эффективная)), МГц 3500 (14000) 3500 (14000)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 40
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 2560
Число блоков текстурирования (BLF/TLF/ANIS) 160
Число блоков растеризации (ROP) 64
Число блоков Ray Tracing
Число тензорных блоков
Размеры, мм 305×120×58 220×100×36
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 235 219
Энергопотребление в режиме 2D, Вт 25 22
Энергопотребление в режиме «сна», Вт 3 3
Уровень шума в 3D (максимальная нагрузка), дБА P Mode: 32,6 / Q Mode: 23,8 42,2
Уровень шума в 2D (просмотр видео), дБА 18,0 19,0
Уровень шума в 2D (в простое), дБА 18,0 19,0
Видеовыходы 1×HDMI 2.0b, 3×DisplayPort 1.4 1×HDMI 2.0b, 3×DisplayPort 1.4
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 2 1
Питание: 6-контактные разъемы 0 1
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные цены карты Asus

Память

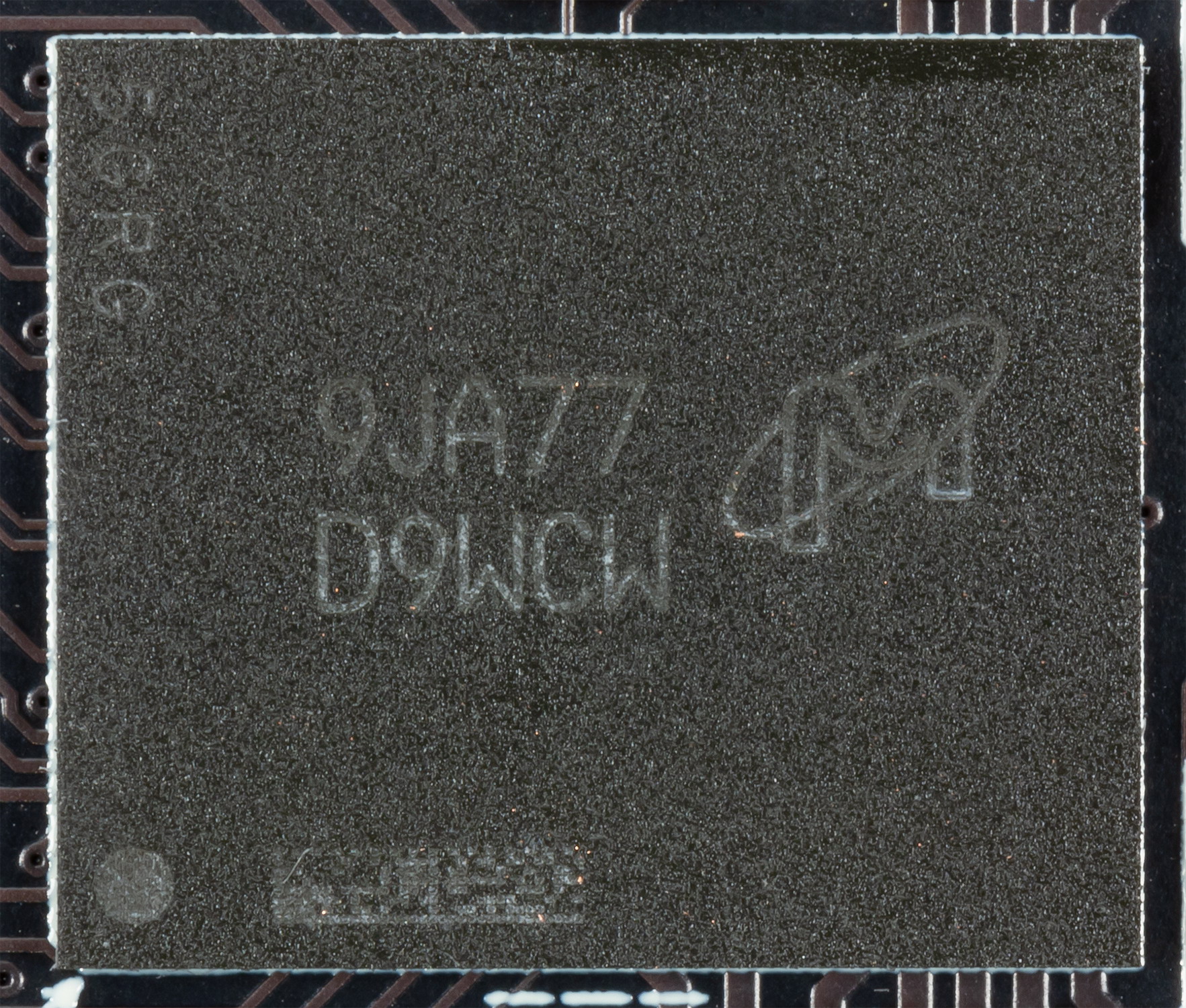

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Особенности карты и сравнение с эталонным дизайном

Asus ROG Strix Radeon RX 5700 XT OC Edition (8 ГБ) AMD Radeon RX 5700 XT (8 ГБ)

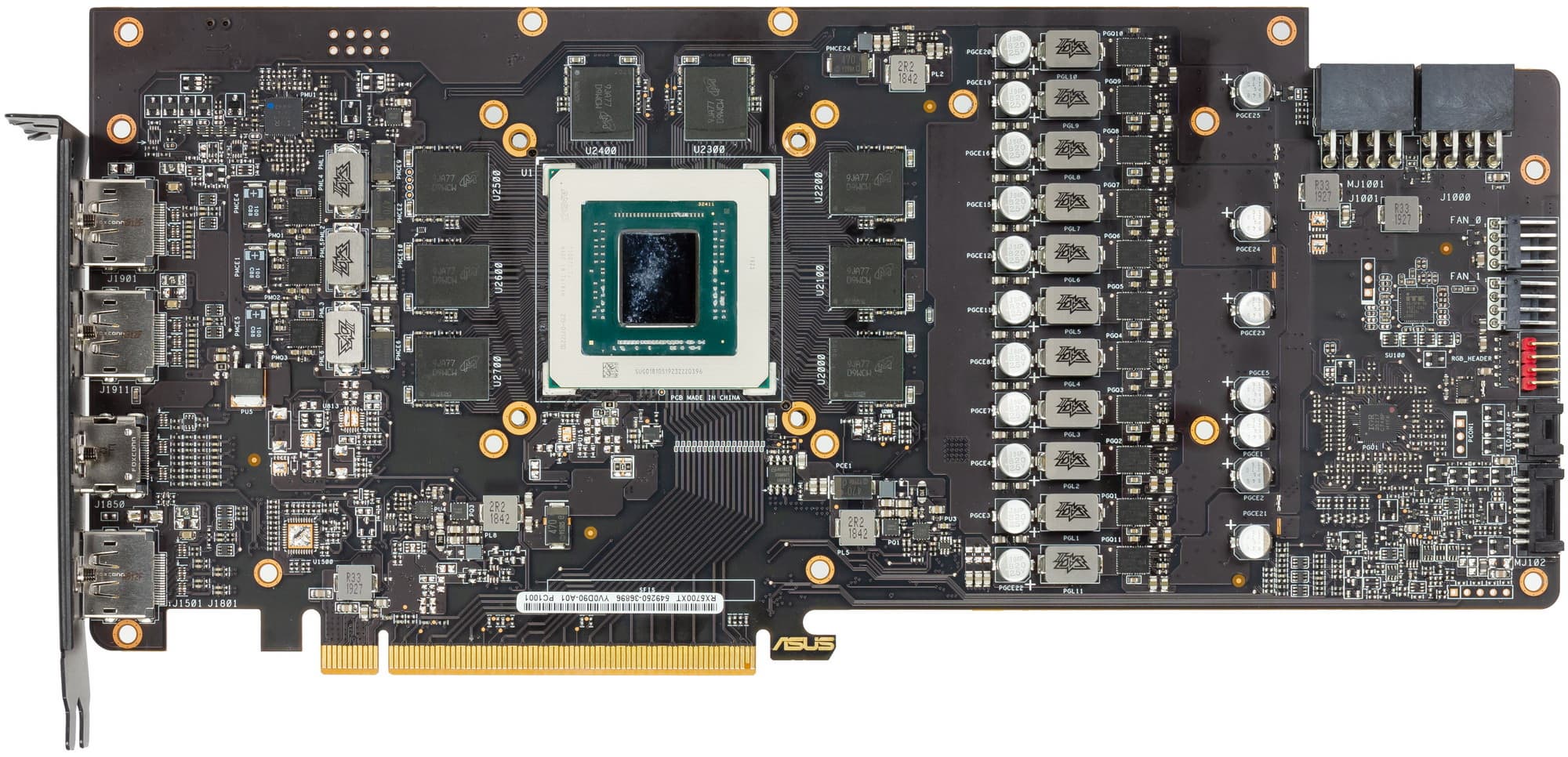

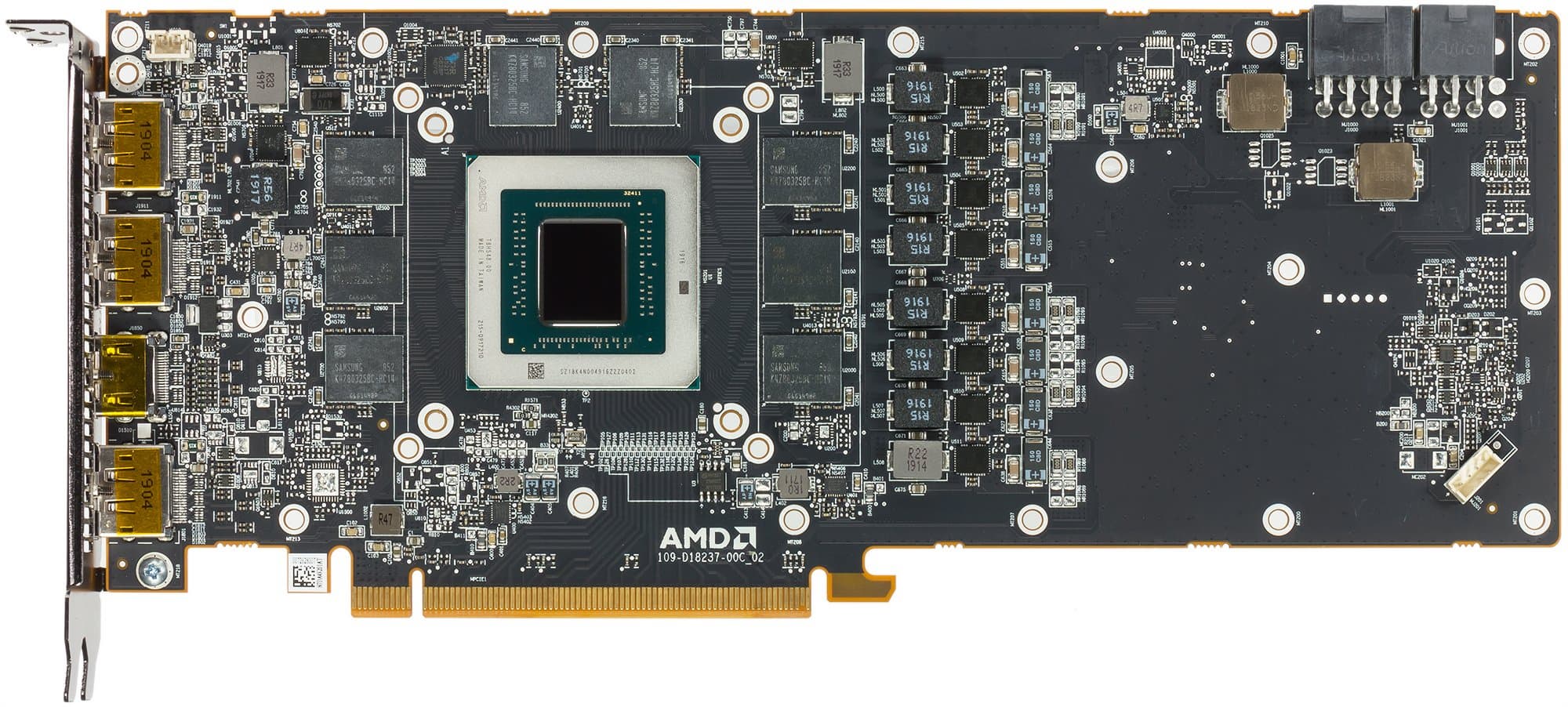

вид спереди

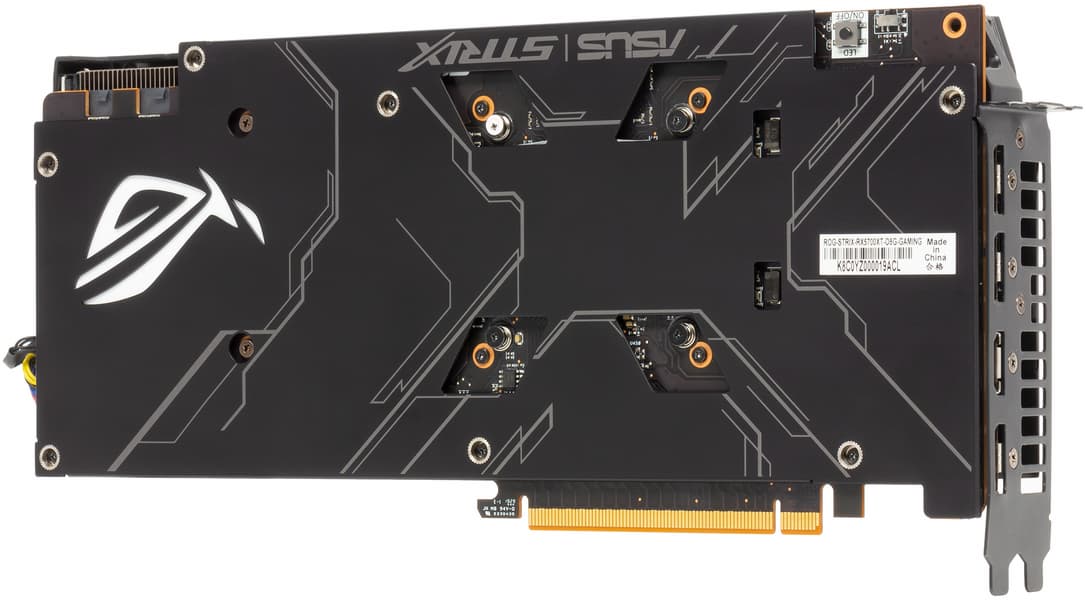

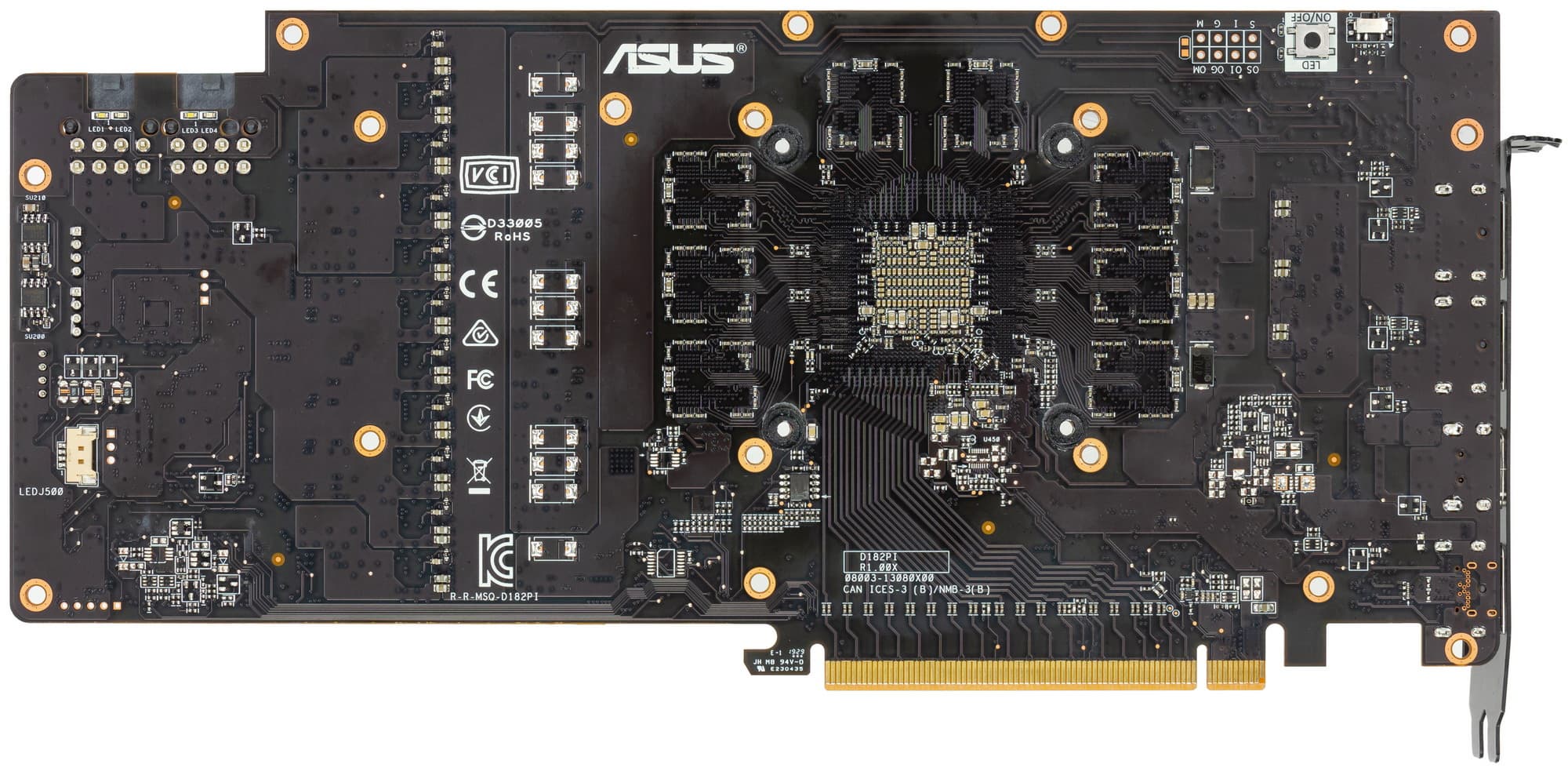

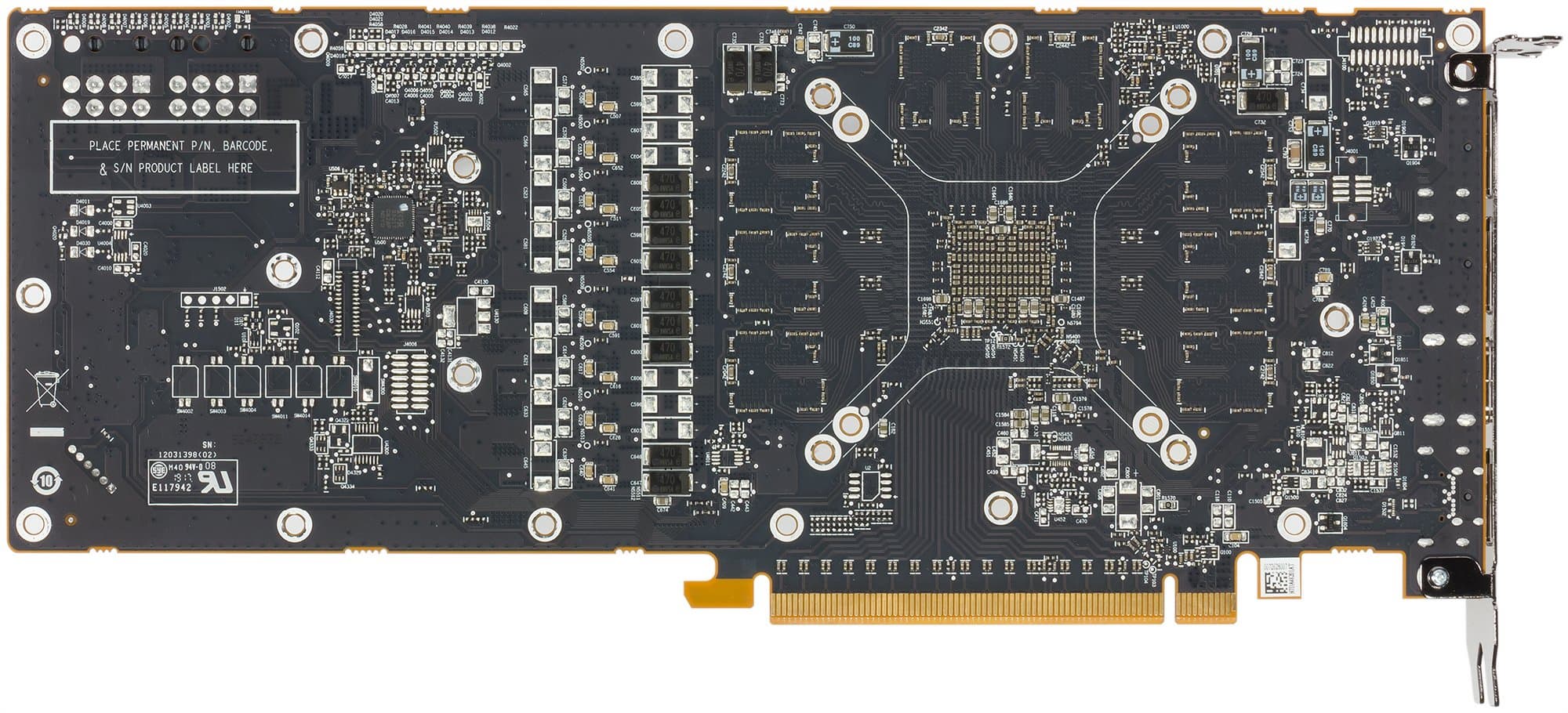

вид сзади

Отлично видно, что разводка печатной платы сильно отличается от референс-образца. Прежде всего бросается в глаза значительно усиленный блок питания.

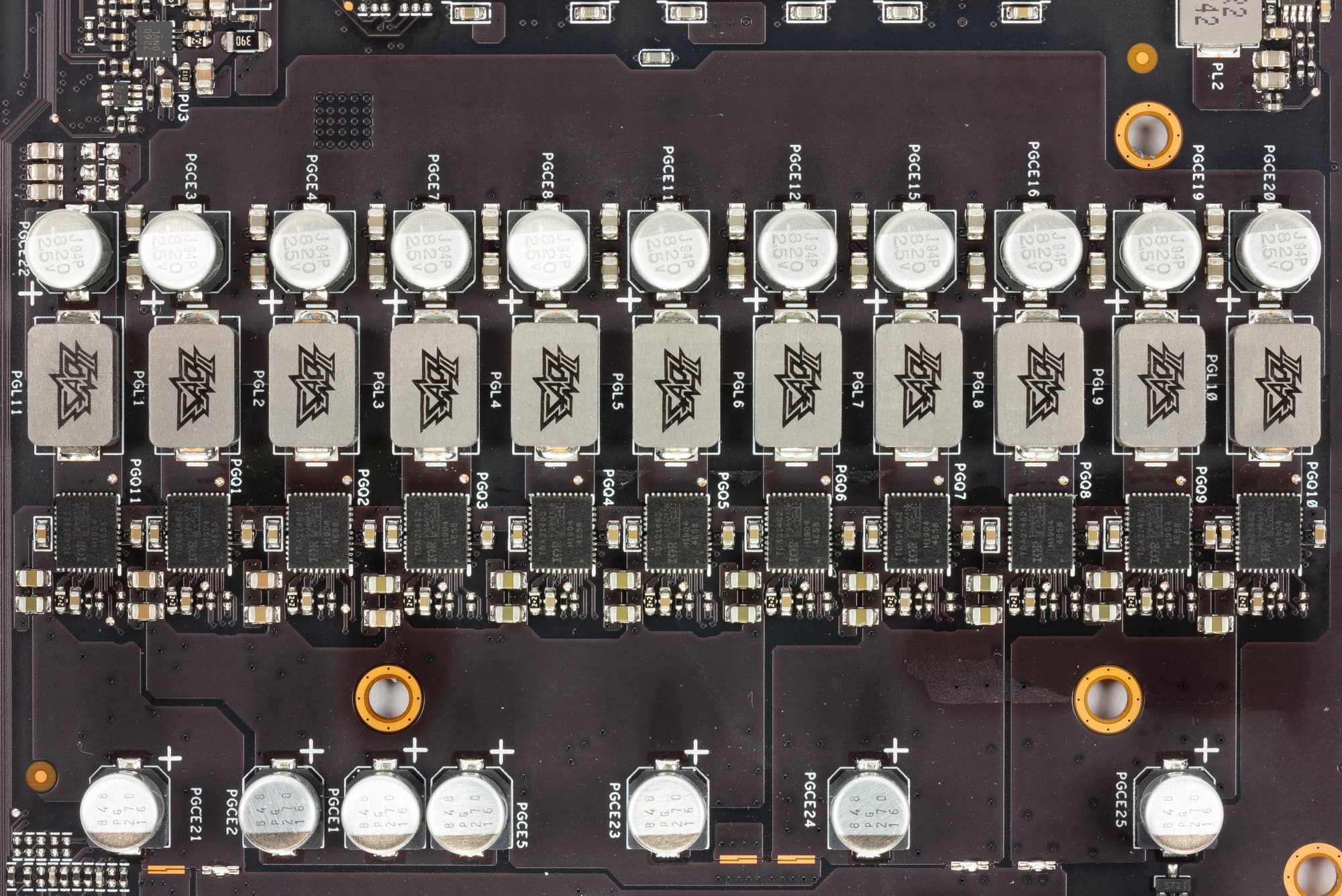

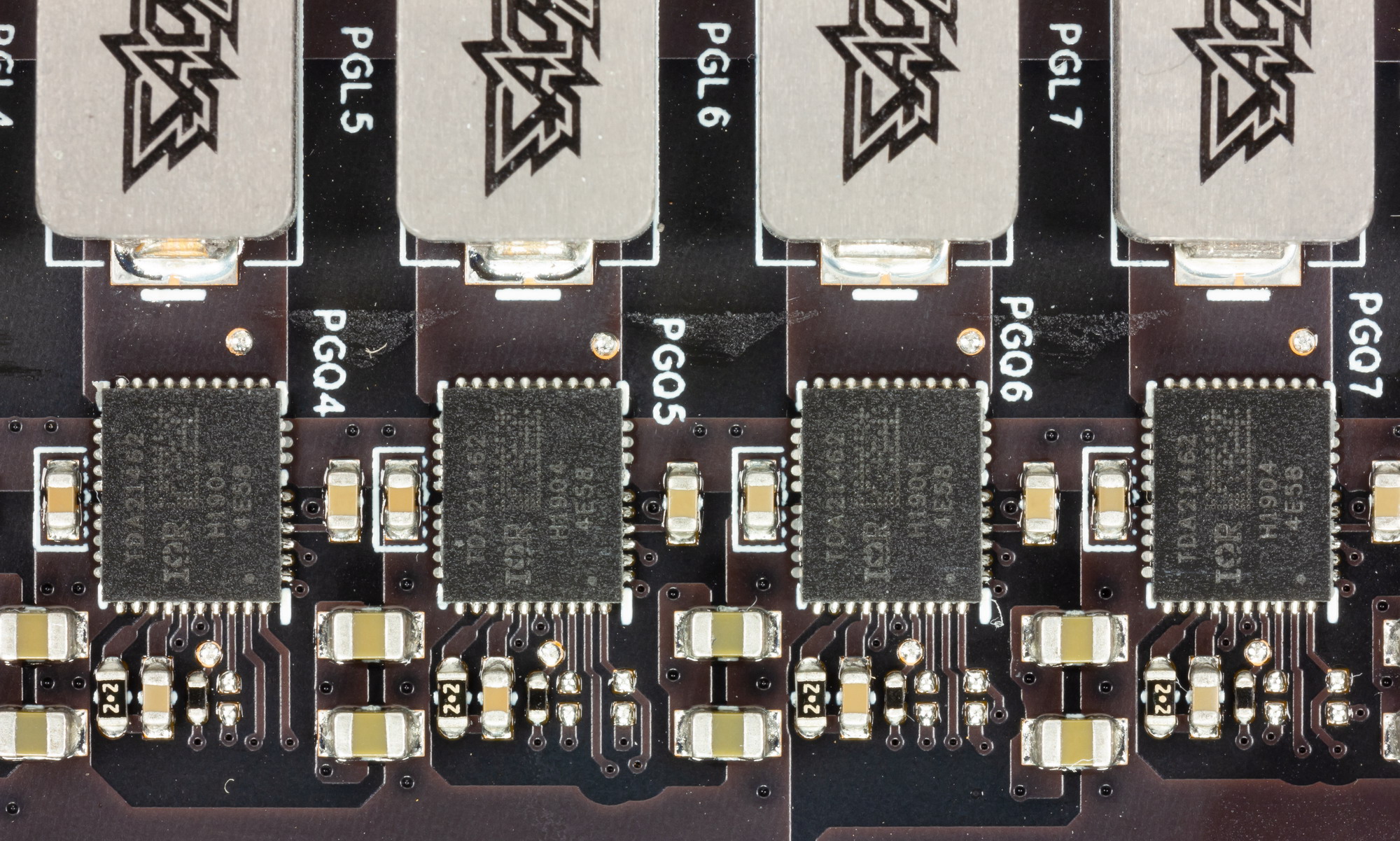

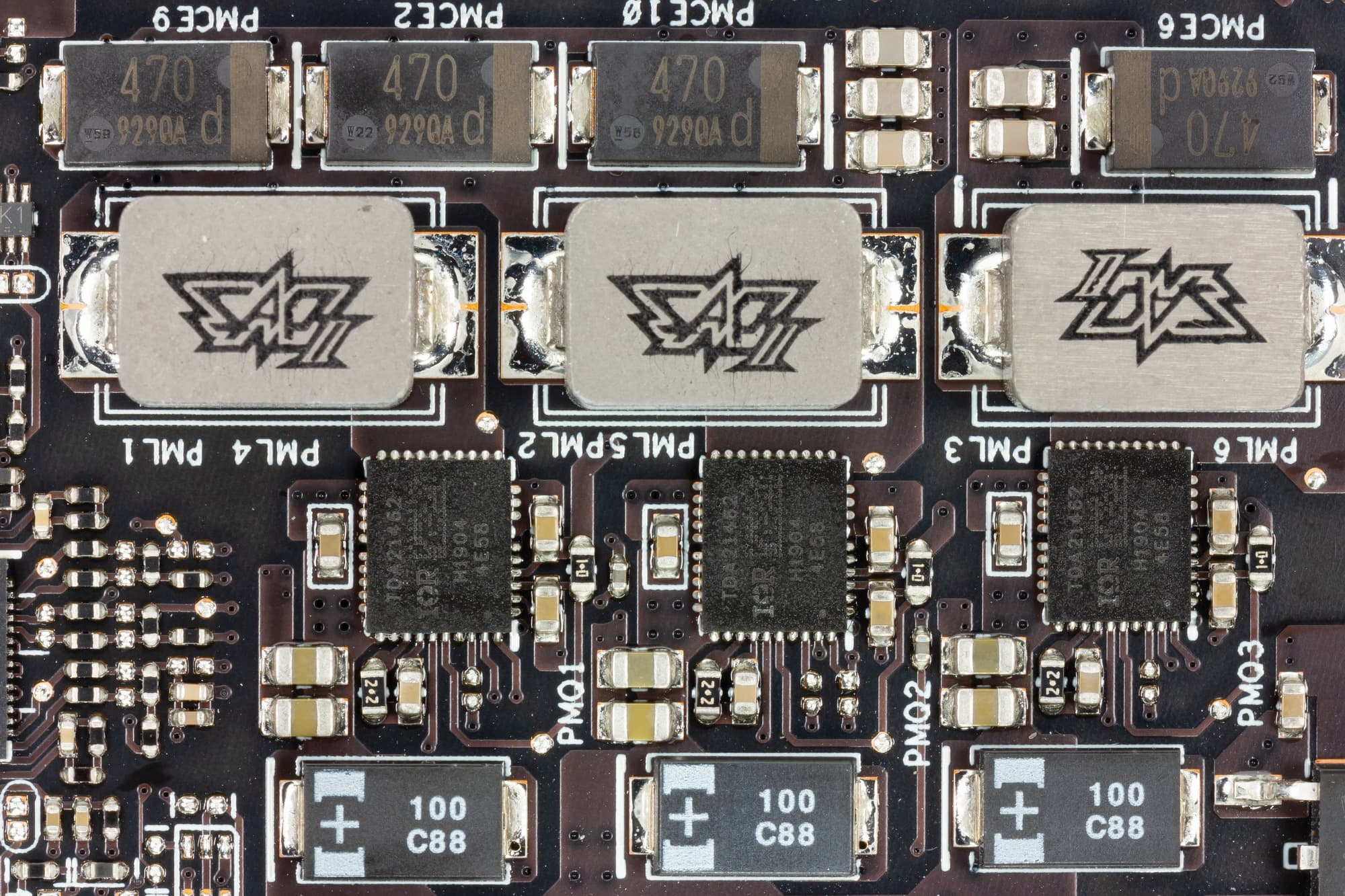

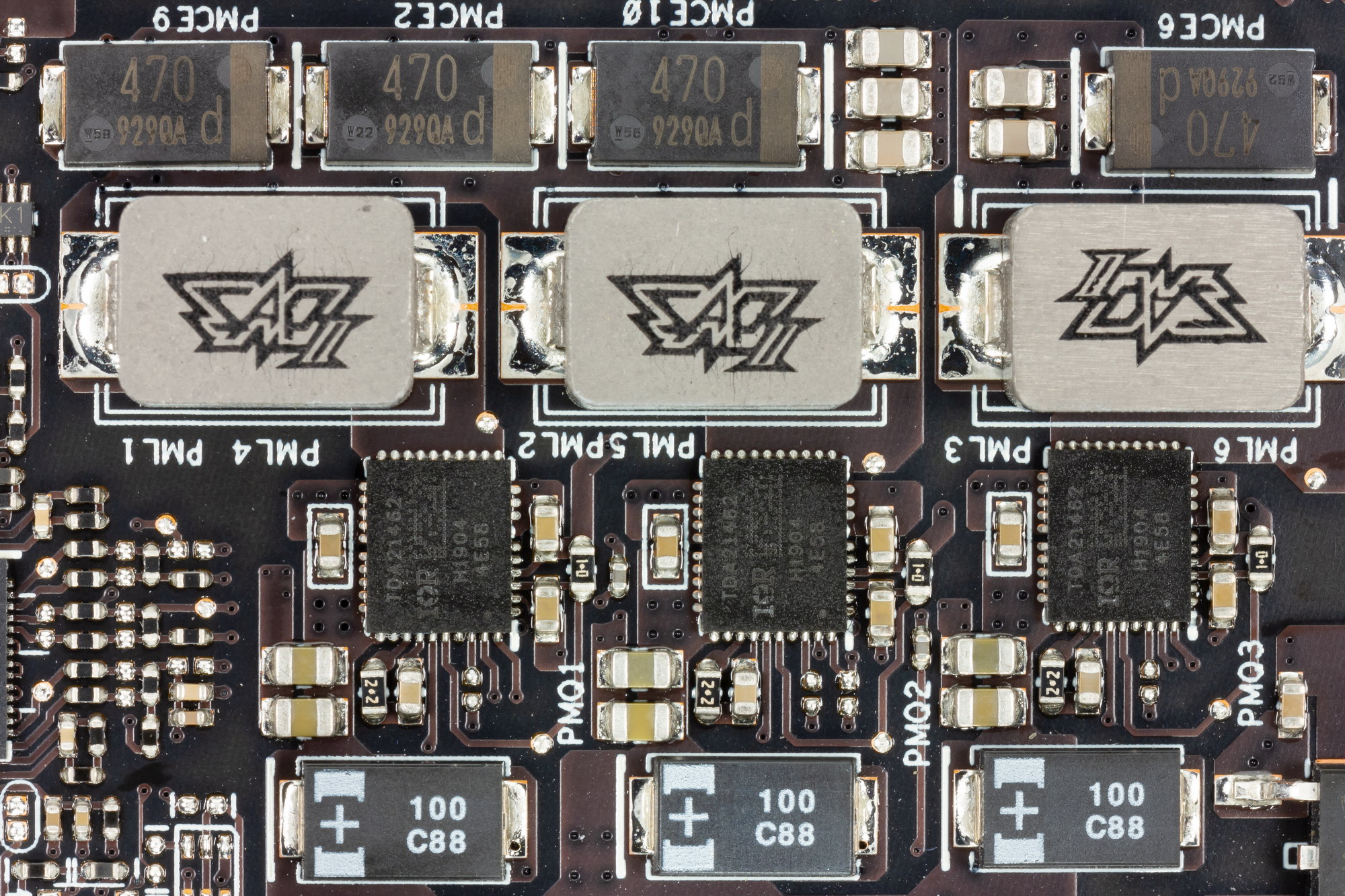

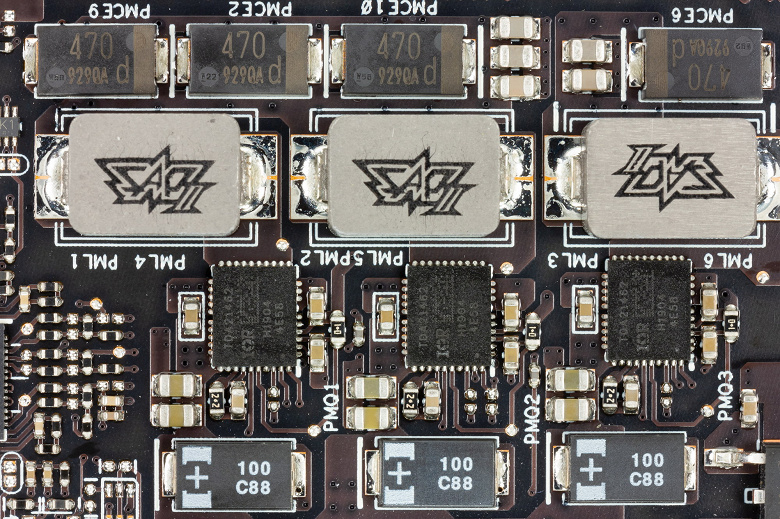

Сама схема питания ядра — 11-фазная (в отличии от 7 фаз у референс-карты).

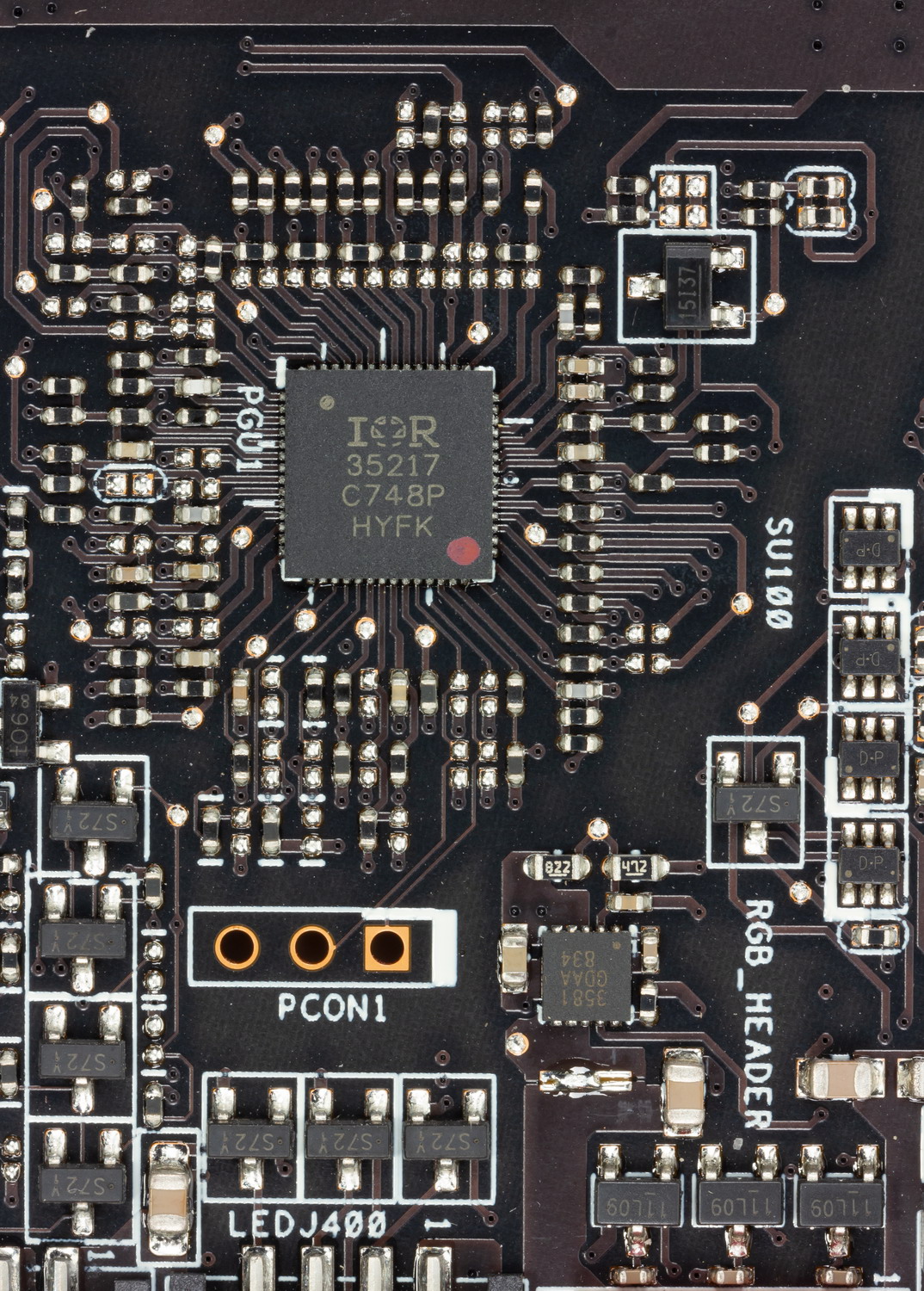

Схема управляется ШИМ-контроллером International Rectifier (Infineon) IR35217.

Поскольку об этом контроллере крайне мало информации и на плате нет удвоителей фаз, то, по-видимому, контроллер управляет параллельно двумя фазами (кроме последней), то есть схема питания ядра выглядит, например, так: 5×2+1. В результате имеем 11 сборок типа DrMOS — TDA 21462 того же производителя. Традиционно для Asus, система питания исполнена по технологии Super Alloy Power II, в ней использованы современные твердотельные конденсаторы.

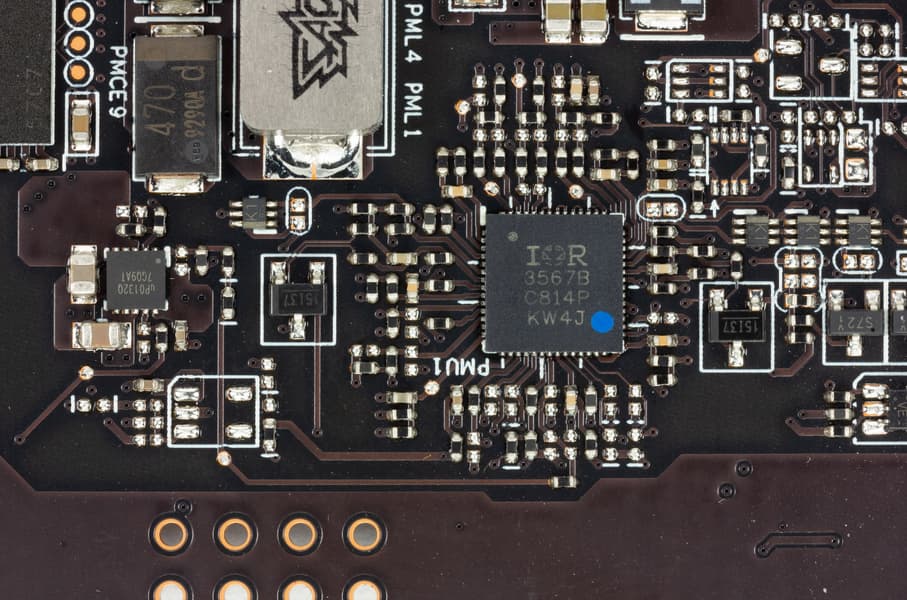

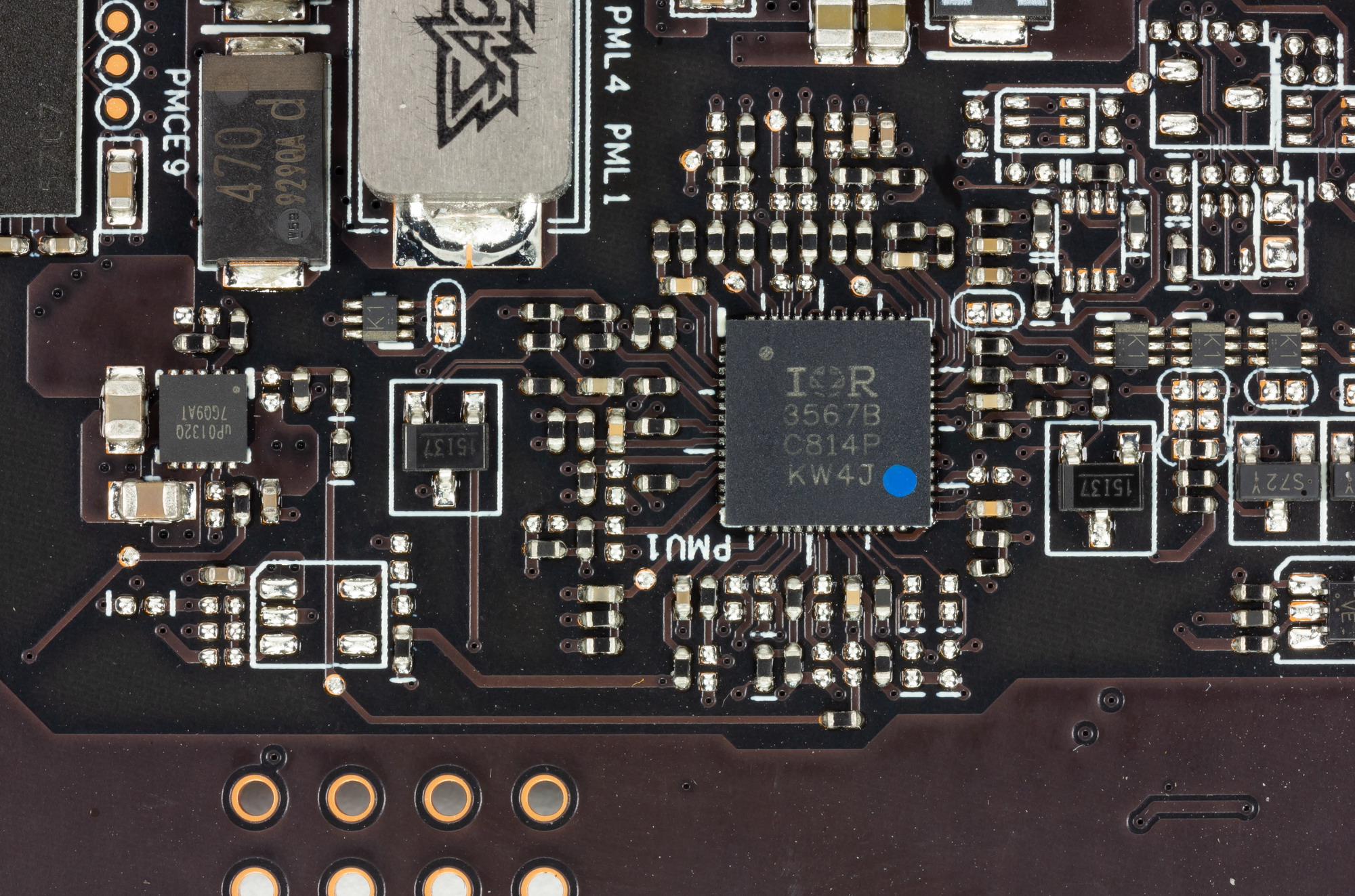

Также на лицевой стороне имеется другой ШИМ-контроллер (IR3567B),

который управляет 3-фазной схемой питания микросхем памяти.

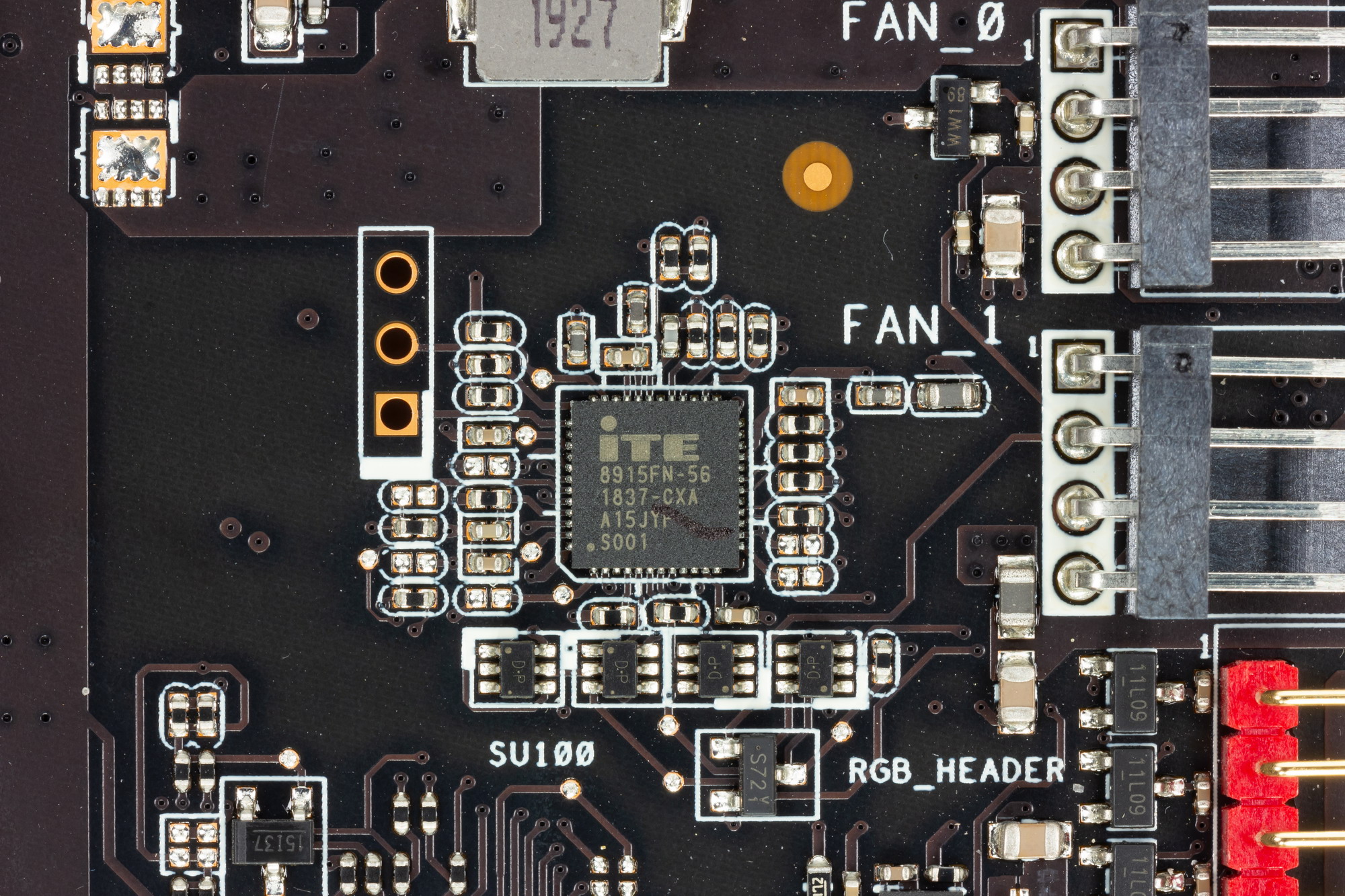

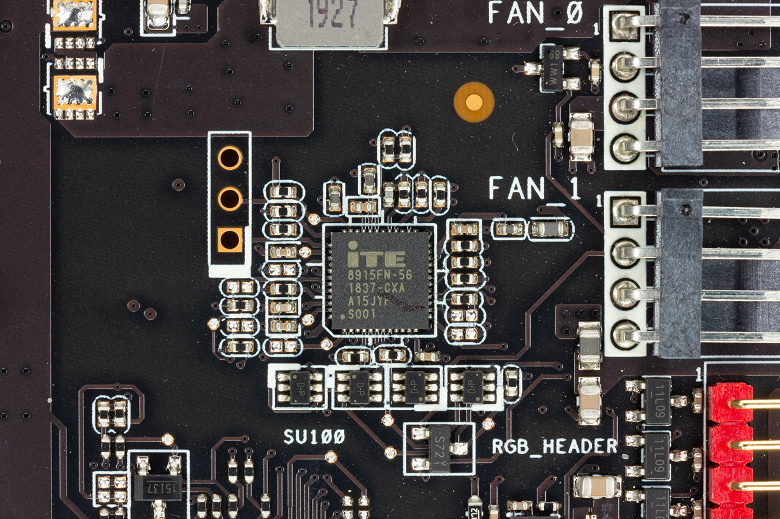

Мониторинг состояния осуществляет контроллер IT8915FN производства компании ITE (Integrated Technology Express). .

На снимке выше хорошо видны три разъема: два — для подключения корпусных вентиляторов, чтобы заставить их работать в соответствии с нагревом GPU карты (технология Fan Connect II), и еще один — для подключения дополнительного устройства с RGB-подсветкой. Всем этим также управляет вышеуказанный контроллер ITE.

Штатные частоты памяти равны референсным значениям, а вот частота работы ядра сильно выше, что, как выяснилось в ходе тестирования, обеспечивает прирост производительности в районе 9% и выше.

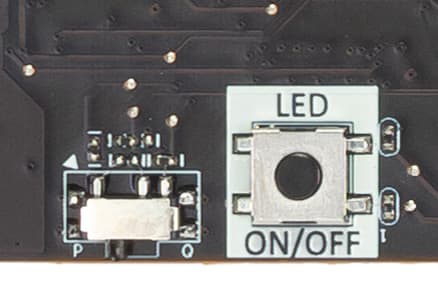

Имеется переключатель BIOS, позволяющий быстро переключиться между двумя режимами работы: P (Performance) Mode и Q (Quiet) Mode.

Режимы немного отличаются по частотам работы ядра (см. выше в таблице характеристик), но основное отличие — режим работы СО: в «тихом» частота вращения вентиляторов ниже. Рядом с переключателем есть кнопка выключения подсветки (если она раздражает владельца).

У карты Asus обычный набор видеовыходов: три DisplayPort и один HDMI. Питание подается через два 8-контактных разъема, каждый имеет световой индикатор корректности подключения: если все правильно, то должны гореть два белых светодиода, которые переключаются на красные в случае проблем.

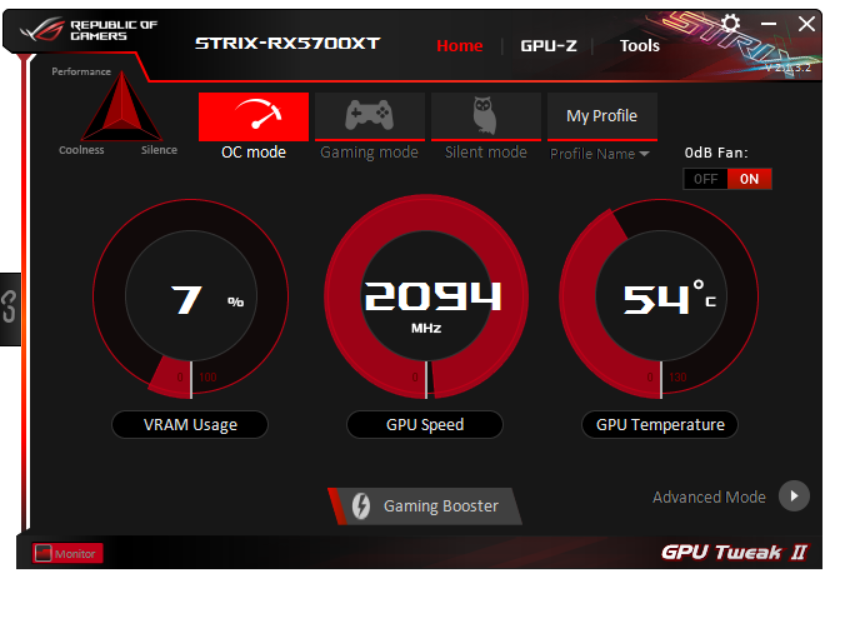

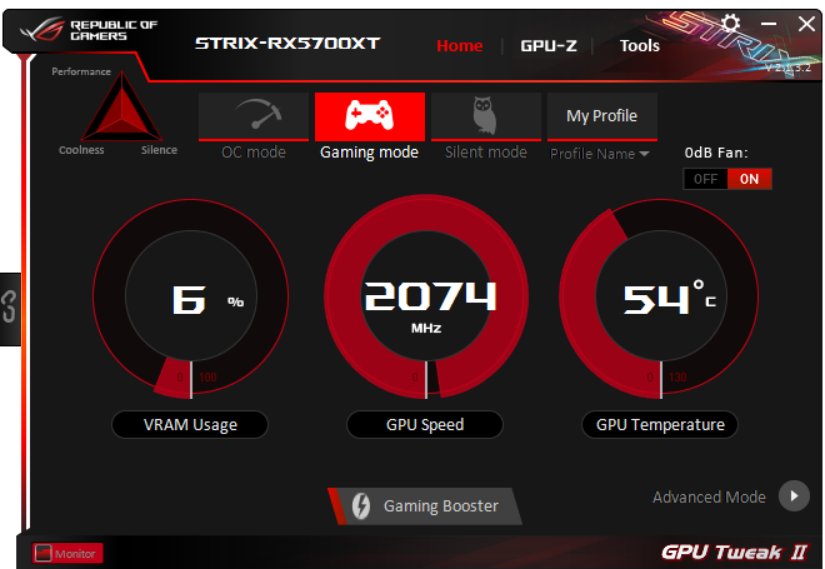

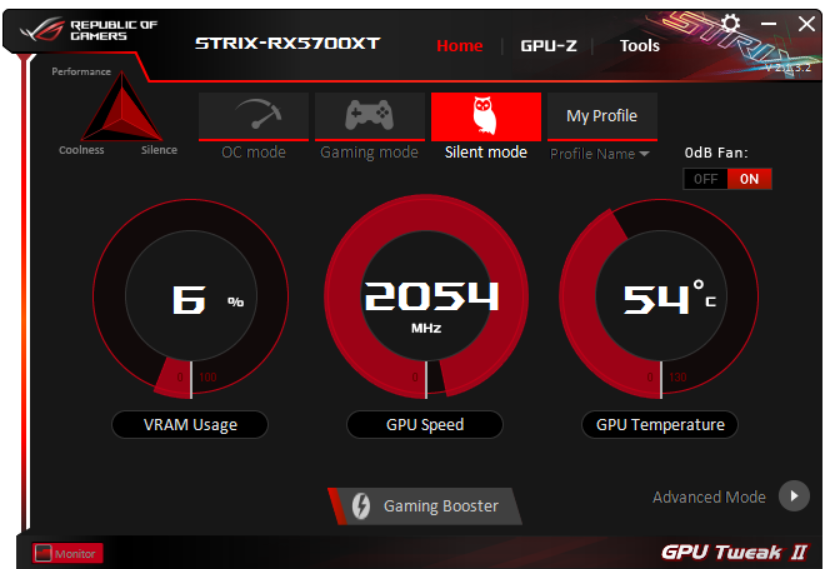

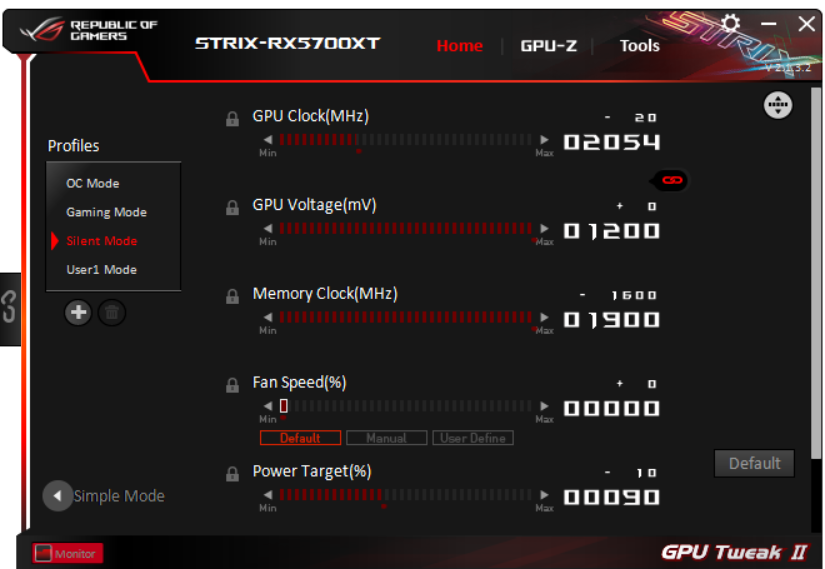

Управление работой карты обеспечивается с помощью фирменной утилиты Asus GPU Tweak II.

OC Mode выставляет максимальные частоты работы GPU (до 2094 МГц), но лимит TDP в драйверах не допускает поднятия частоты до такого уровня
Этот режим работы не особо актуален, ибо снижение частот практически не влияет на шум от СО.
Этот режим работы используется по умолчанию, но даже выставленное в нем значение частоты ядра недостижимо в реальных играх из-за лимита по энергопотреблению и нагреву ядра
Как обычно, пользователю дается возможность управлять параметрами вручную

Разработчики Asus, по сути, уже выжали из карты максимум, но я все же попробовал через встроенный в драйверы AMD инструмент поднять частоты дополнительно в режиме авторазгона и получил 2104 МГц по ядру (к сожалению, встроенная утилита не позволяет автоматически разгонять одновременно и процессор, и память — только что-то одно). К сожалению, реальные тесты показали, что повышение частоты ядра с 2056 (OC Mode) до 2104 МГц случалось лишь эпизодически, а фактическая производительность уже мало чем отличалась от той, которую карта имела в OC Mode.

Нагрев и охлаждение

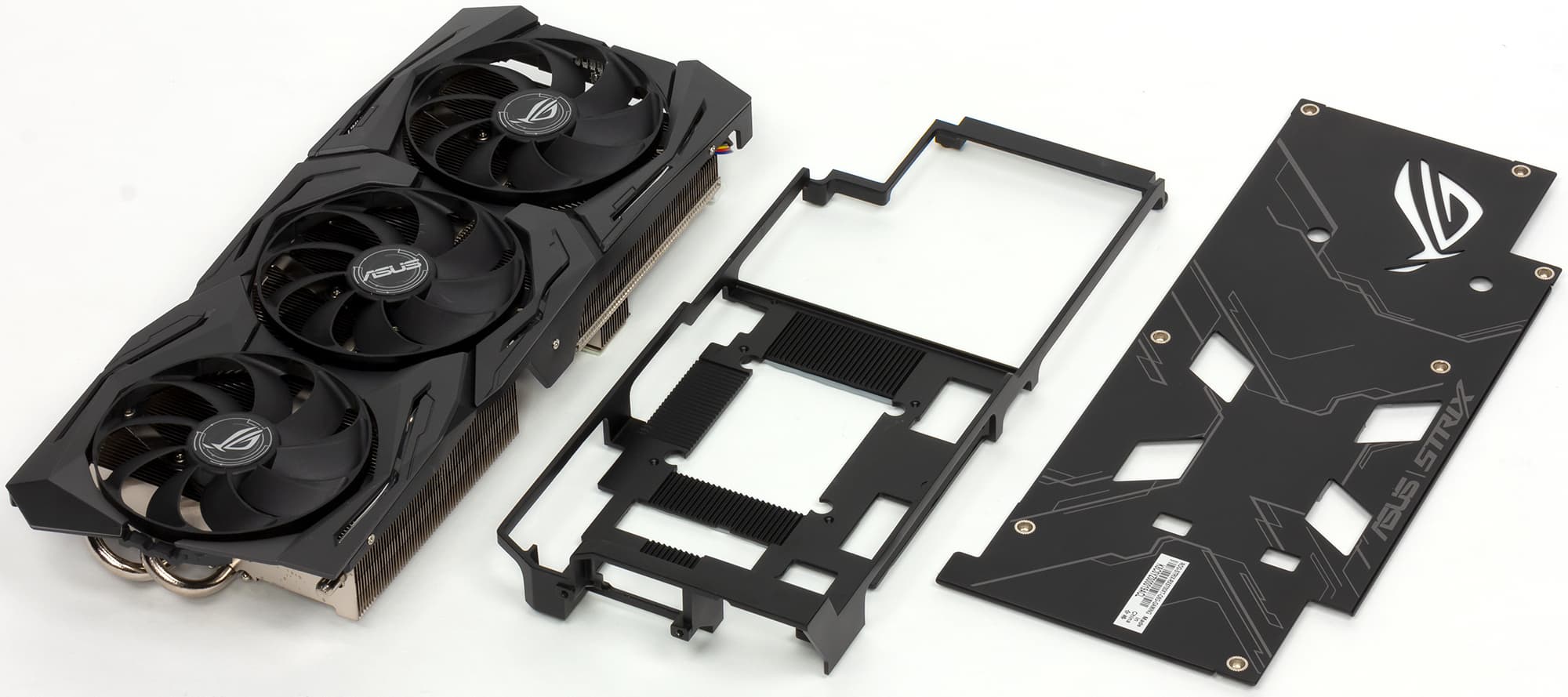

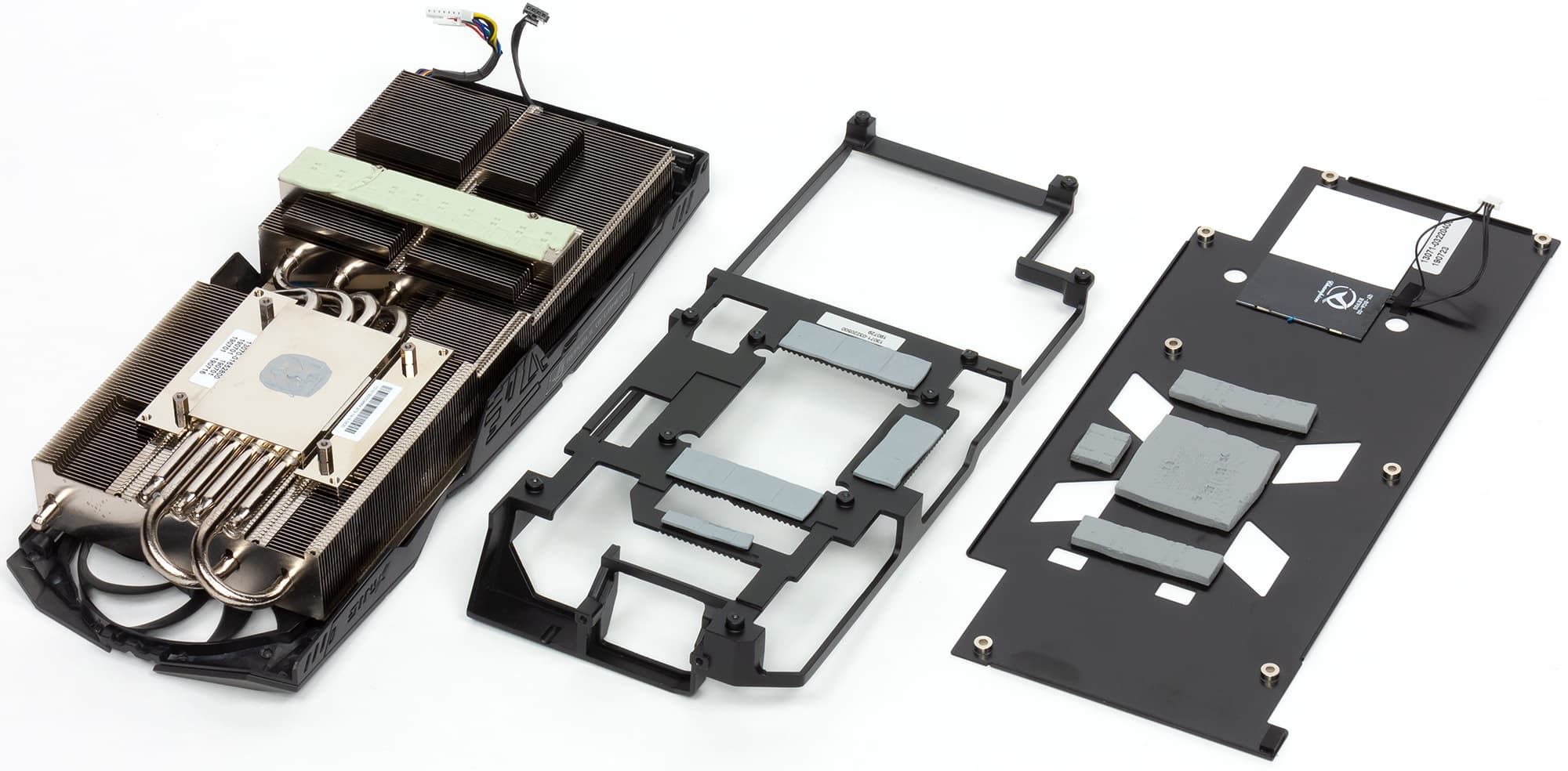

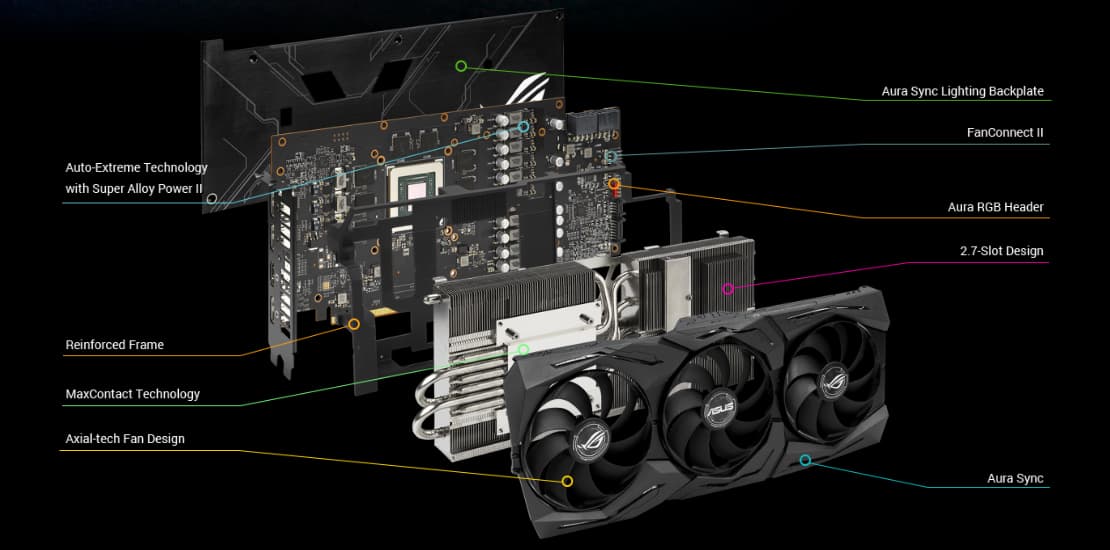

Как во всех СО серии Strix, основным элементом является сдвоенный пластинчатый радиатор, покрытый никелем. Обе части радиатора соединены тепловыми трубками, разносящими тепло по ребрам. Микросхемы памяти охлаждаются специальной пластиной, прикрученной к радиатору, а для силовых элементов имеется подошва с термоинтерфейсом на второй части радиатора. На обороте карты установлена толстая пластина, служащая не только элементом жесткости для массивной карты, но и охладителем PCB; также на ней расположен фирменный подсвеченный логотип ROG.

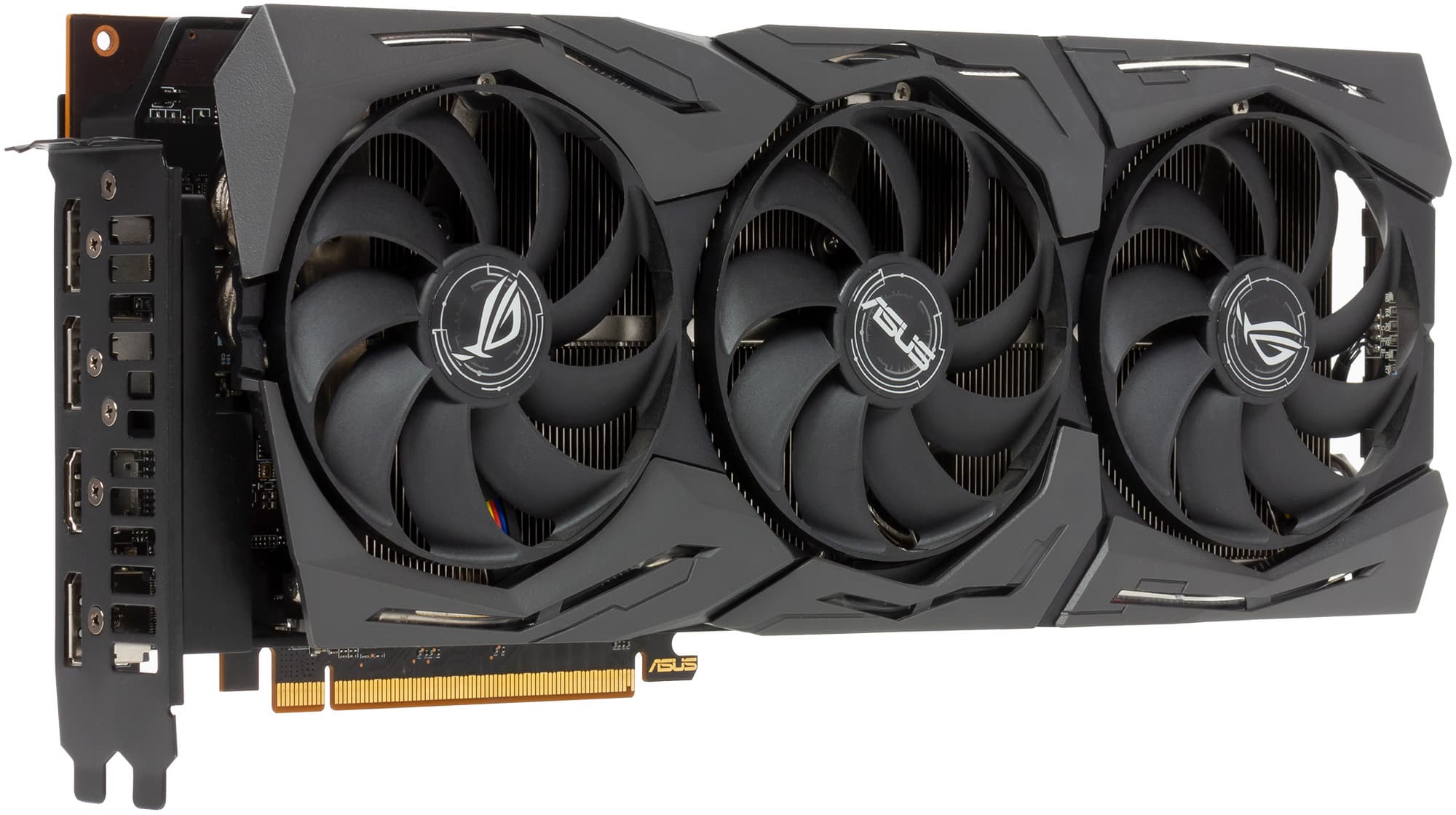

Поверх радиатора установлен кожух с тремя вентиляторами Axial-tech, как их называет производитель. Особенностями вентиляторов являются уменьшенная центральная часть, что повышает поток прокачиваемого ими воздуха, и соединение кольцом кончиков всех лопастей, что повышает надежность этих элементов, а также минимизирует шум от вибраций. Производитель декларирует пылезащищенность вентиляторов и минимальный уровень шума.

Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются.

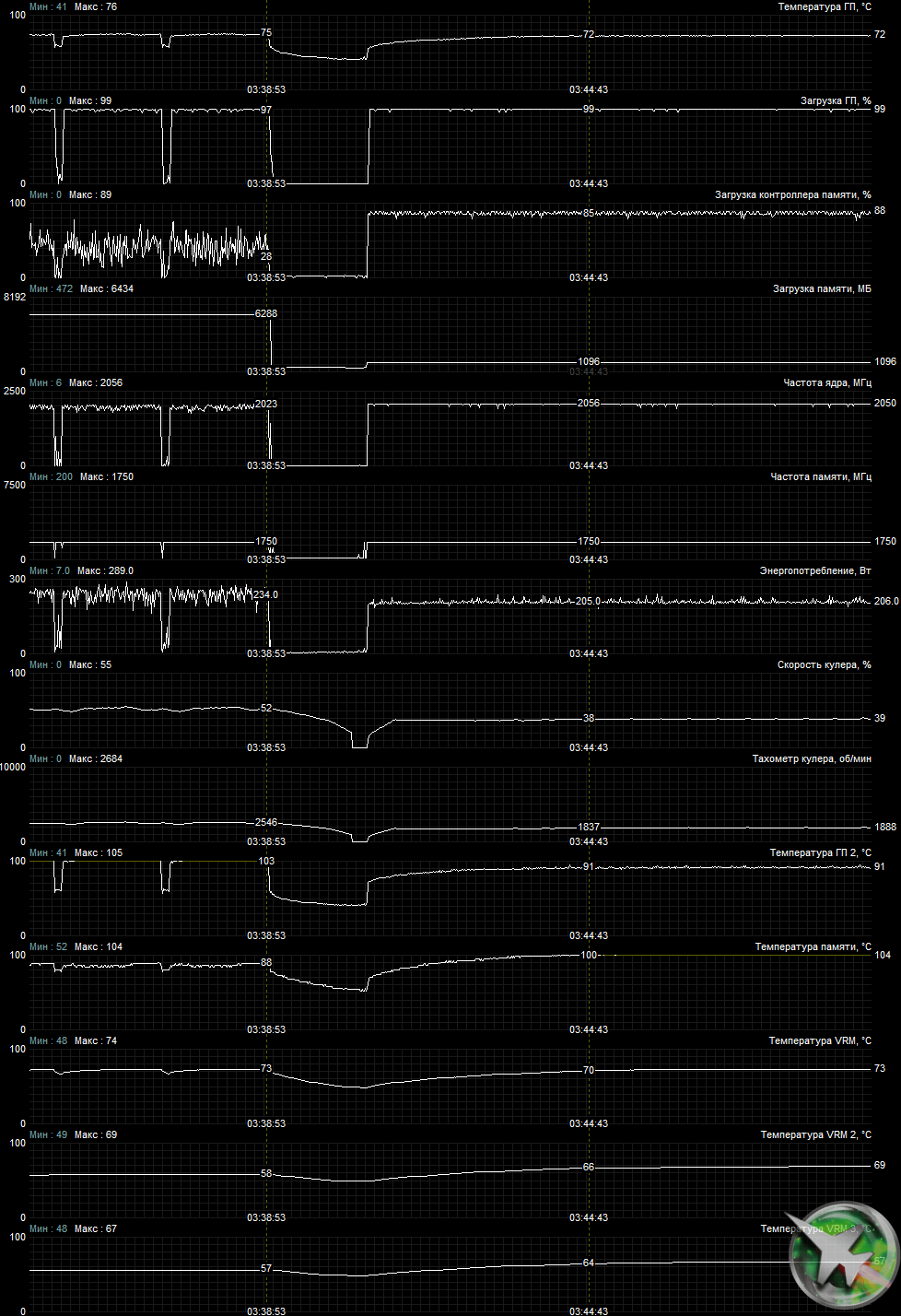

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

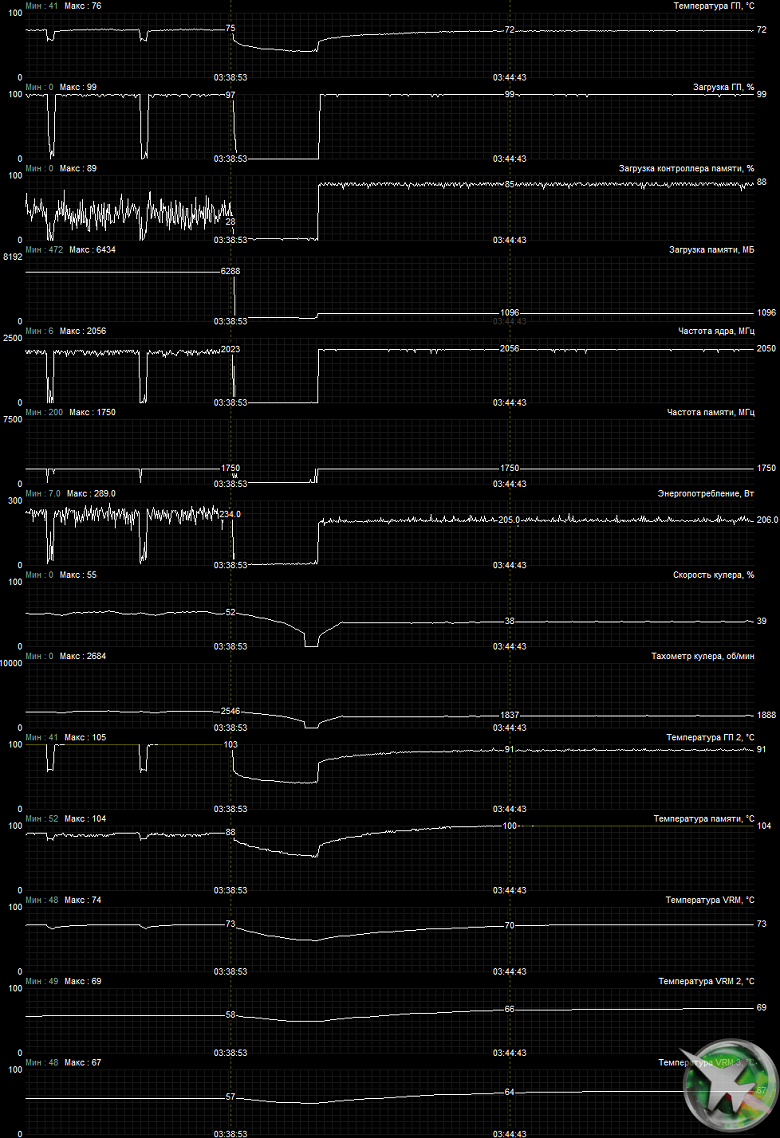

Режим работы P Mode:

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 77 градусов, что является удовлетворительным результатом для видеокарты такого уровня. Правда, программа мониторинга отслеживает еще какую-то «температуру ГП 2» — там значения зашкаливали за 100 градусов, и это напрягает!..

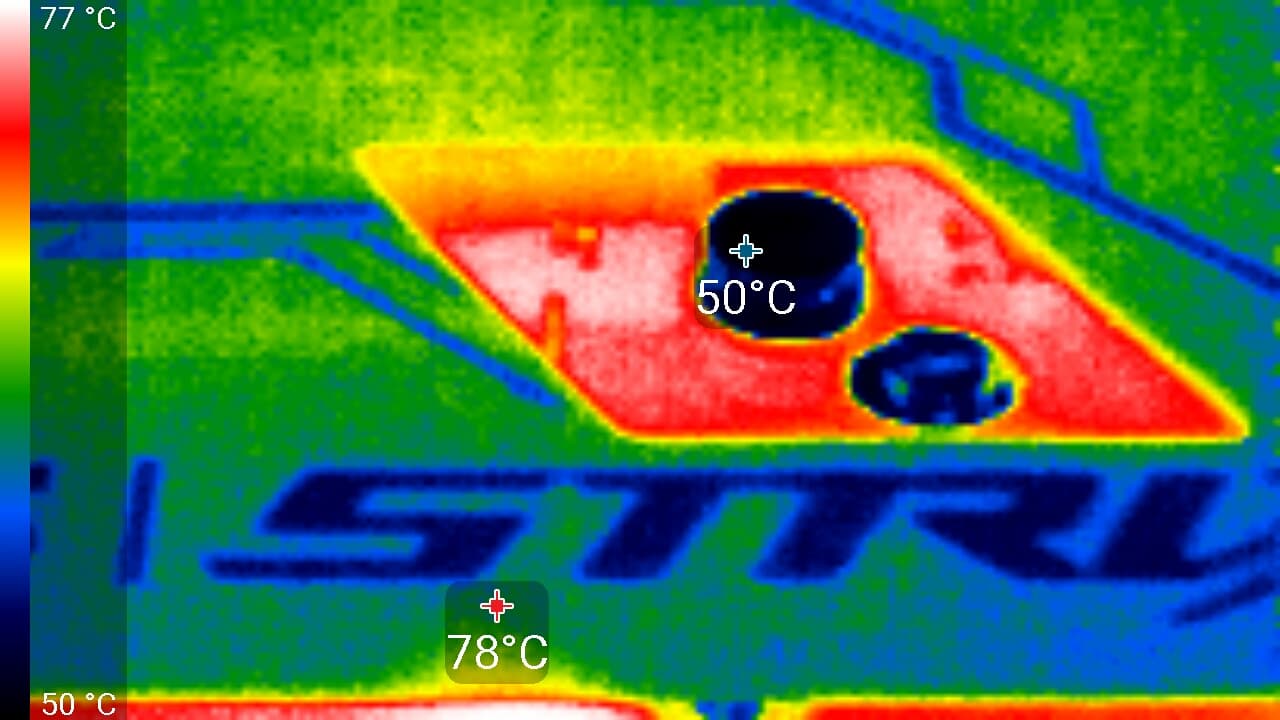

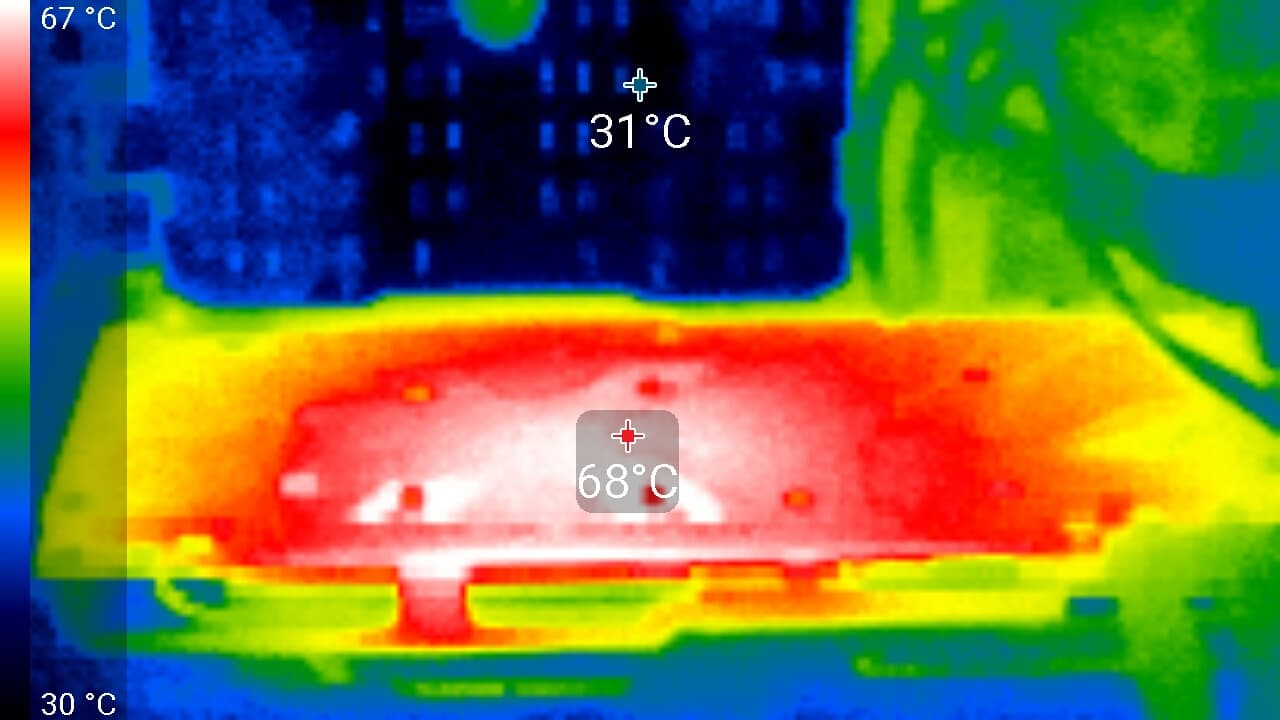

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей.

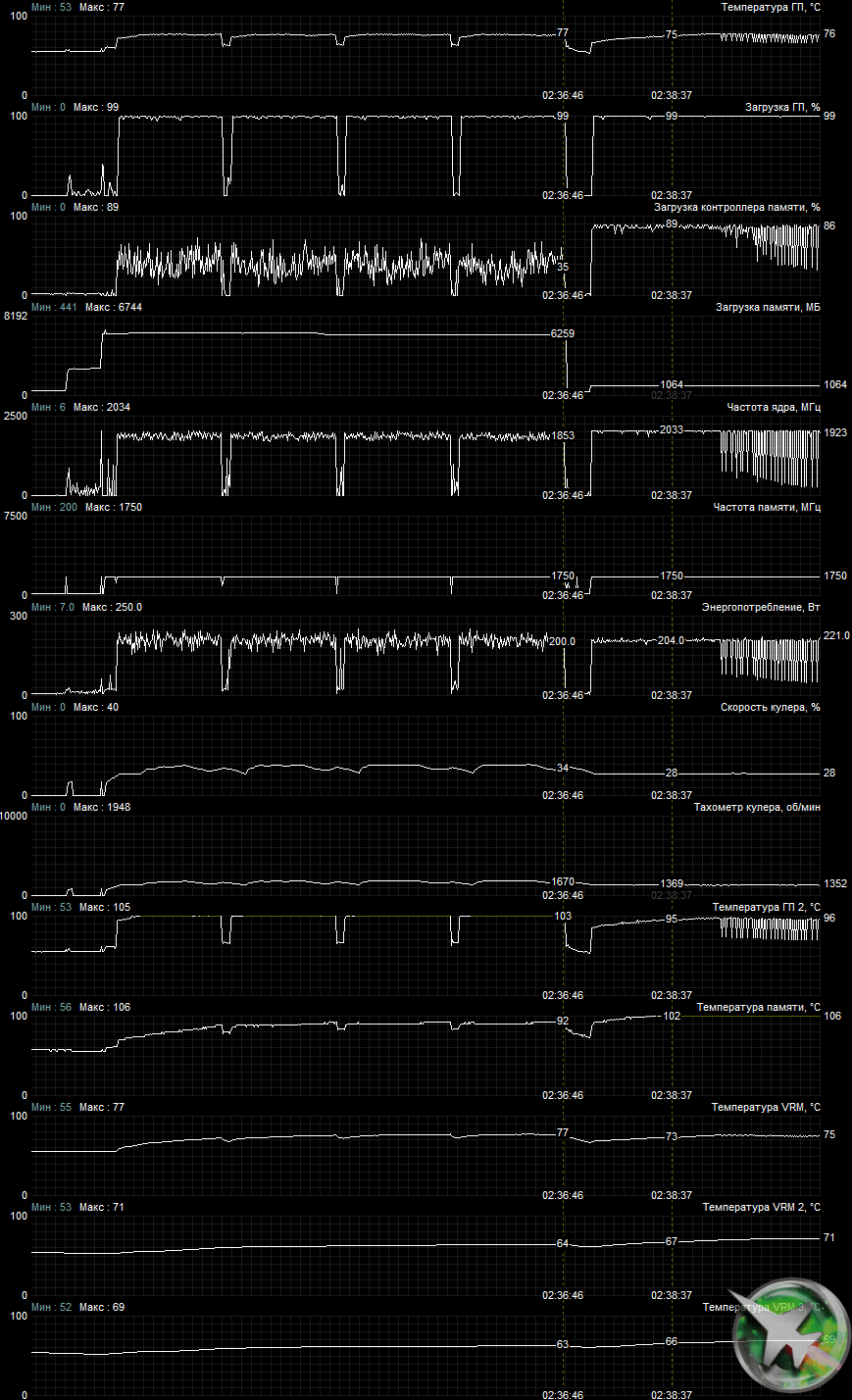

Режим работы Q Mode:

Температурные параметры карты почти не изменились, однако из-за того, что СО старалась не выходить на высокие обороты вращения вентиляторов, защита сбрасывала частоты ядра при достижении пиков — опять же по датчику ГП 2. Таким образом, мы констатируем, что в режиме Q Mode возможен перегрев ядра и, как следствие, кратковременный сброс частот.

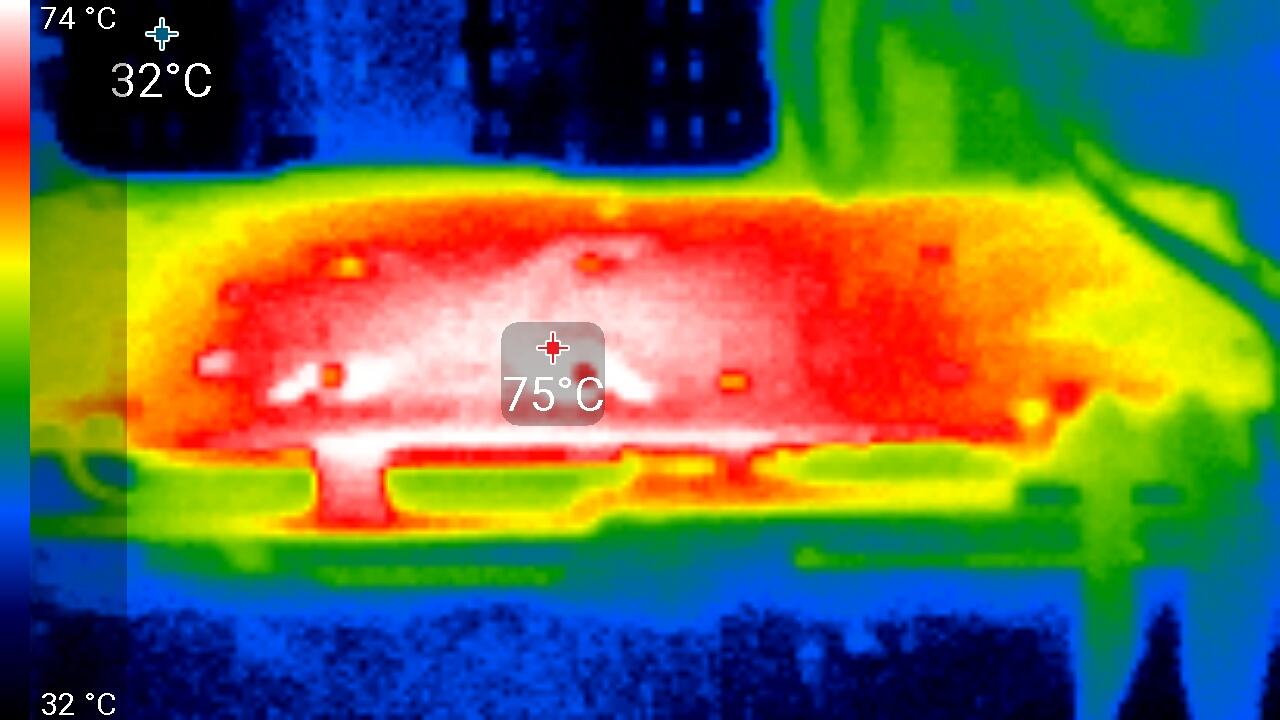

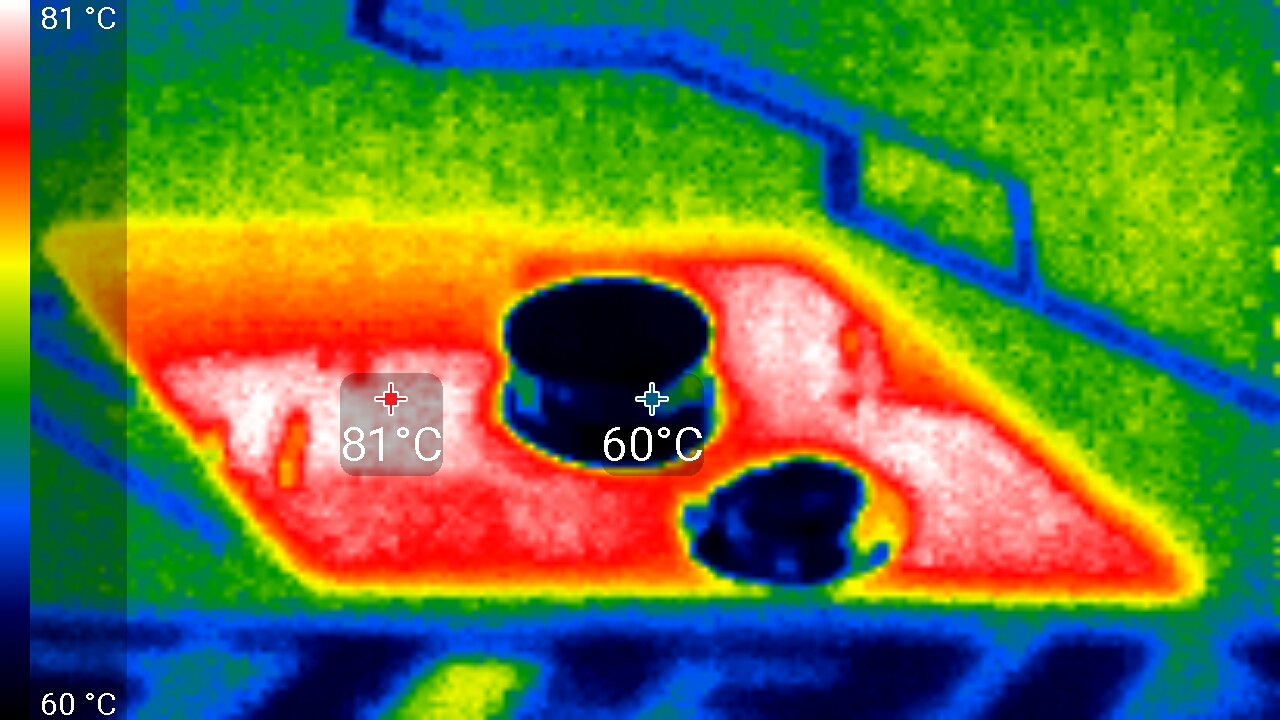

Распределение нагрева по PCB осталось таким же.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

  • менее 20 дБА: условно бесшумно
  • от 20 до 25 дБА: очень тихо
  • от 25 до 30 дБА: тихо
  • от 30 до 35 дБА: отчетливо слышно
  • от 35 до 40 дБА: громко, но терпимо
  • выше 40 дБА: очень громко

В режиме простоя в 2D температура составляла: при положении переключателя BIOS в P Mode — 36 °C, в Q Mode — 43 °C, в обоих случаях вентиляторы не вращались, уровень шума был равен фоновому.

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D (без ручного разгона) ситуация следующая.

P Mode:

Температура достигала 77 °C. Вентиляторы при этом раскручивались до 2680 оборотов в минуту, шум вырастал до 32,6 дБА, это не громко, но отчетливо слышно. Видеоролик с 10-кратным ускорением демонстрирует рост шума при увеличении нагрузки.

Q Mode:

Температура достигала тех же 77 °C, но вентиляторы при этом раскручивались лишь до 1940 оборотов в минуту, а шум вырастал максимум до 23,5 дБА. Это тихо, но вы помните, что за тишину в данном случае приходится расплачиваться снижением частоты GPU. Видеоролик с 10-кратным ускорением демонстрирует рост шума при увеличении нагрузки.

Ручной разгон из-за лимита TDP не изменил существенно картину.

Подсветка

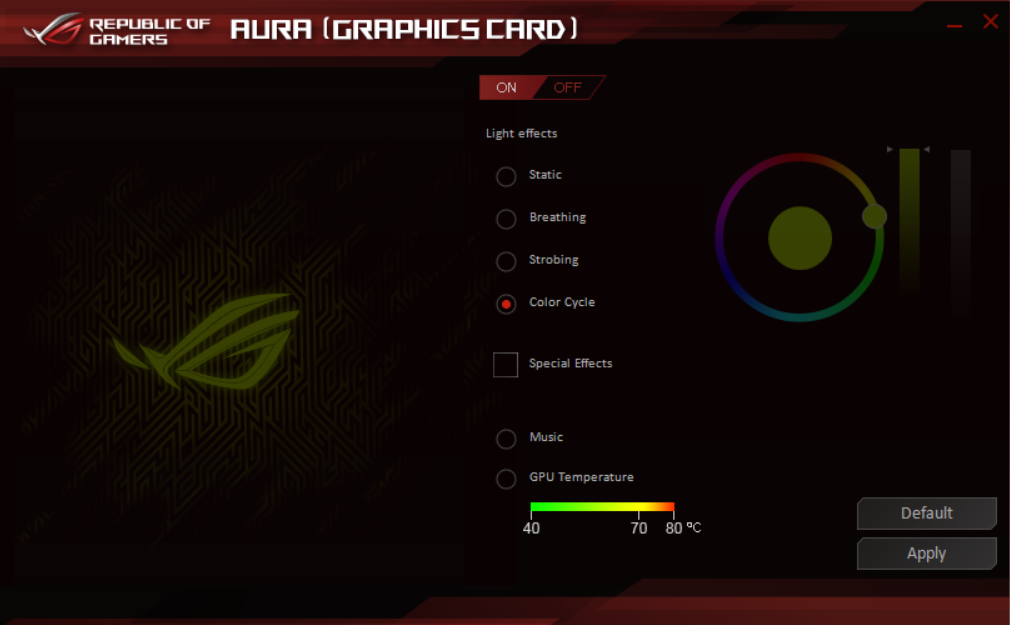

Фирменная утилита Asus Aura Sync управляет подсветкой.

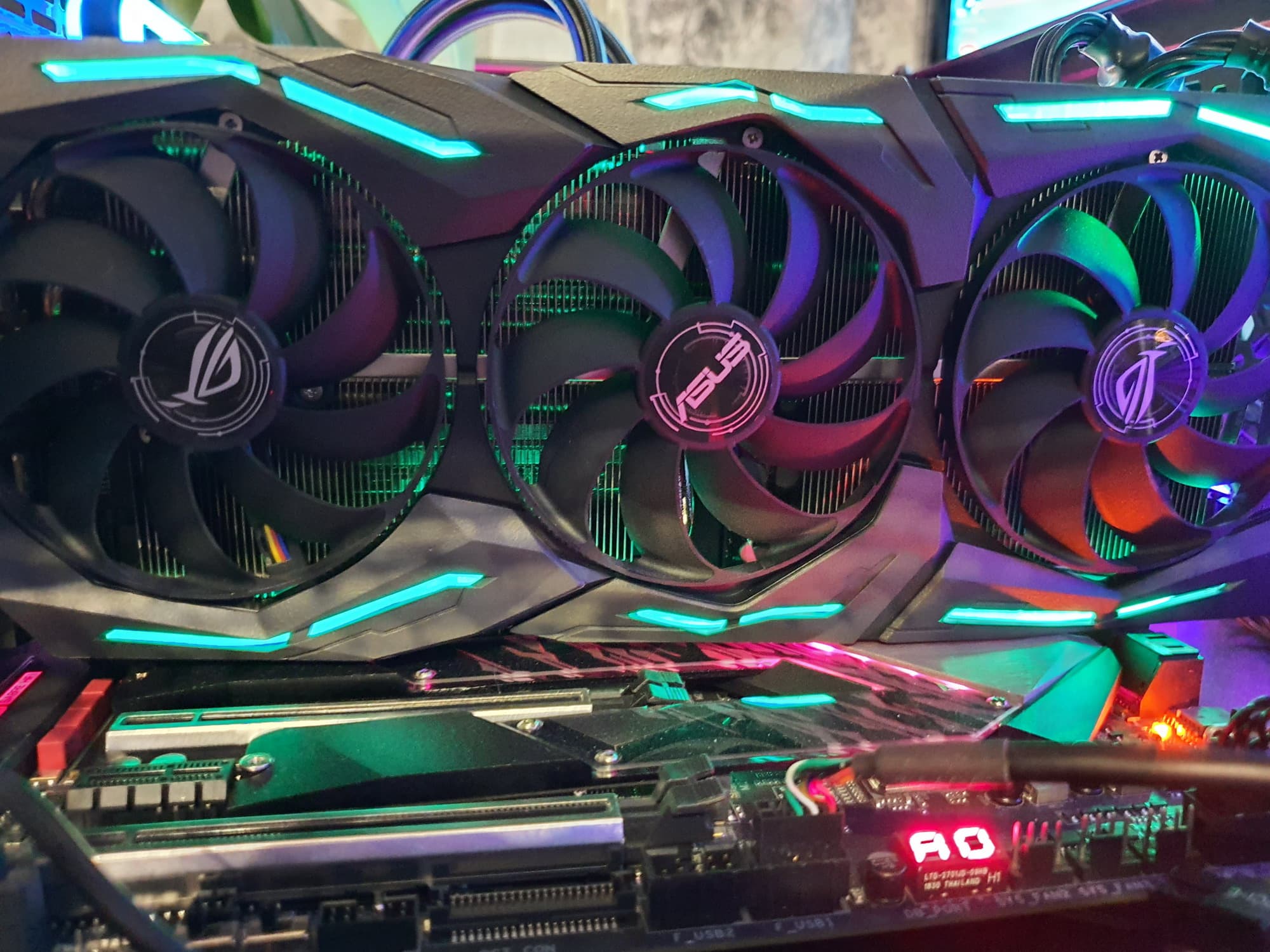

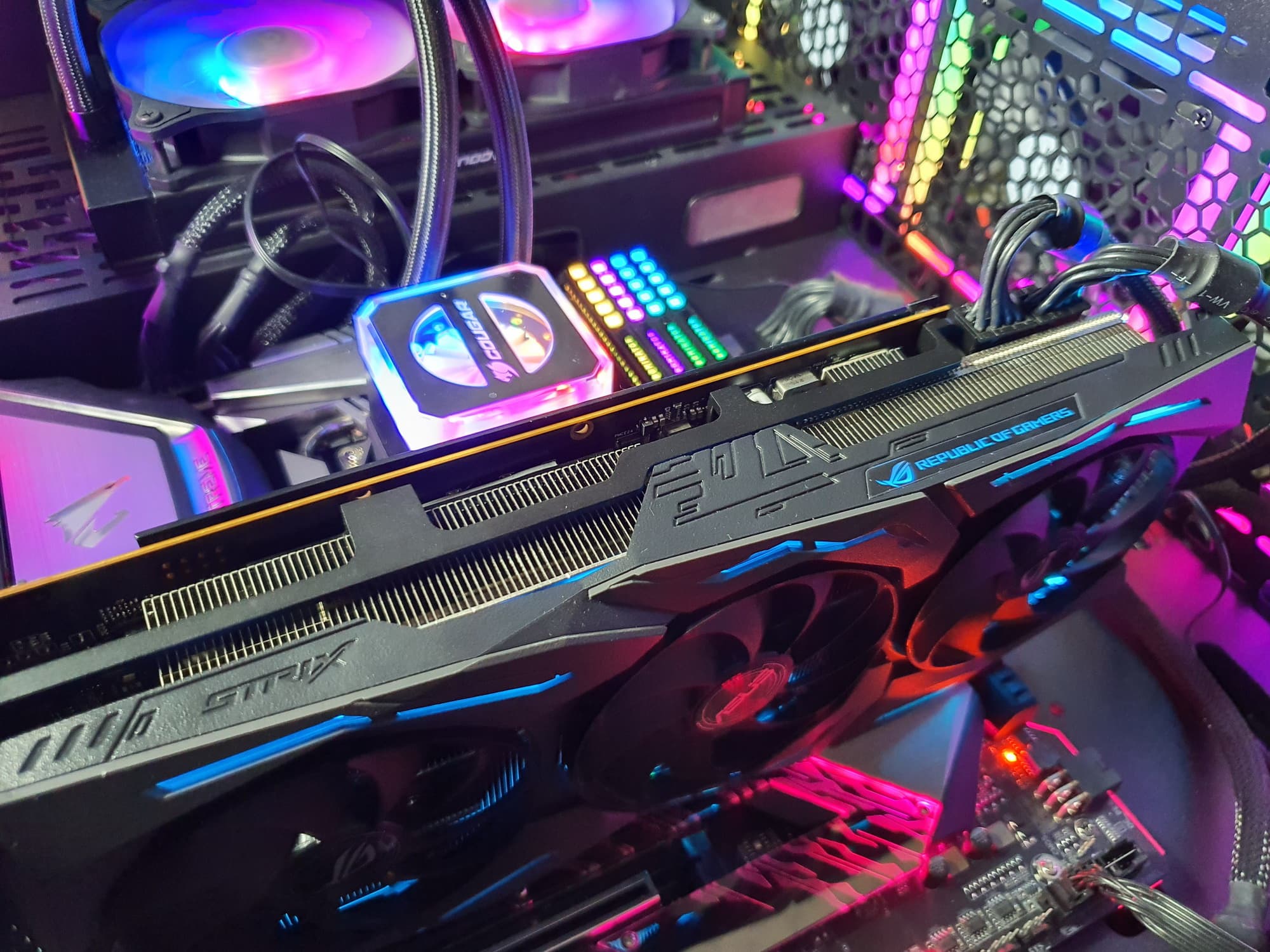

У карты светятся полоски вдоль кожуха с вентиляторами, сверху — название серии, и сзади — лого ROG. К сожалению, в отличие от материнских плат, выбор режимов работы подсветки очень ограничен.

Подключенная к видеокарте RGB-лента (или иное аналогичное устройство) будет работать синхронно с ней.

Видеоролик показывает, что топовые материнские платы и корпуса сейчас обеспечивают куда больше красивых эффектов подсветки, нежели не менее топовые видеокарты Asus.

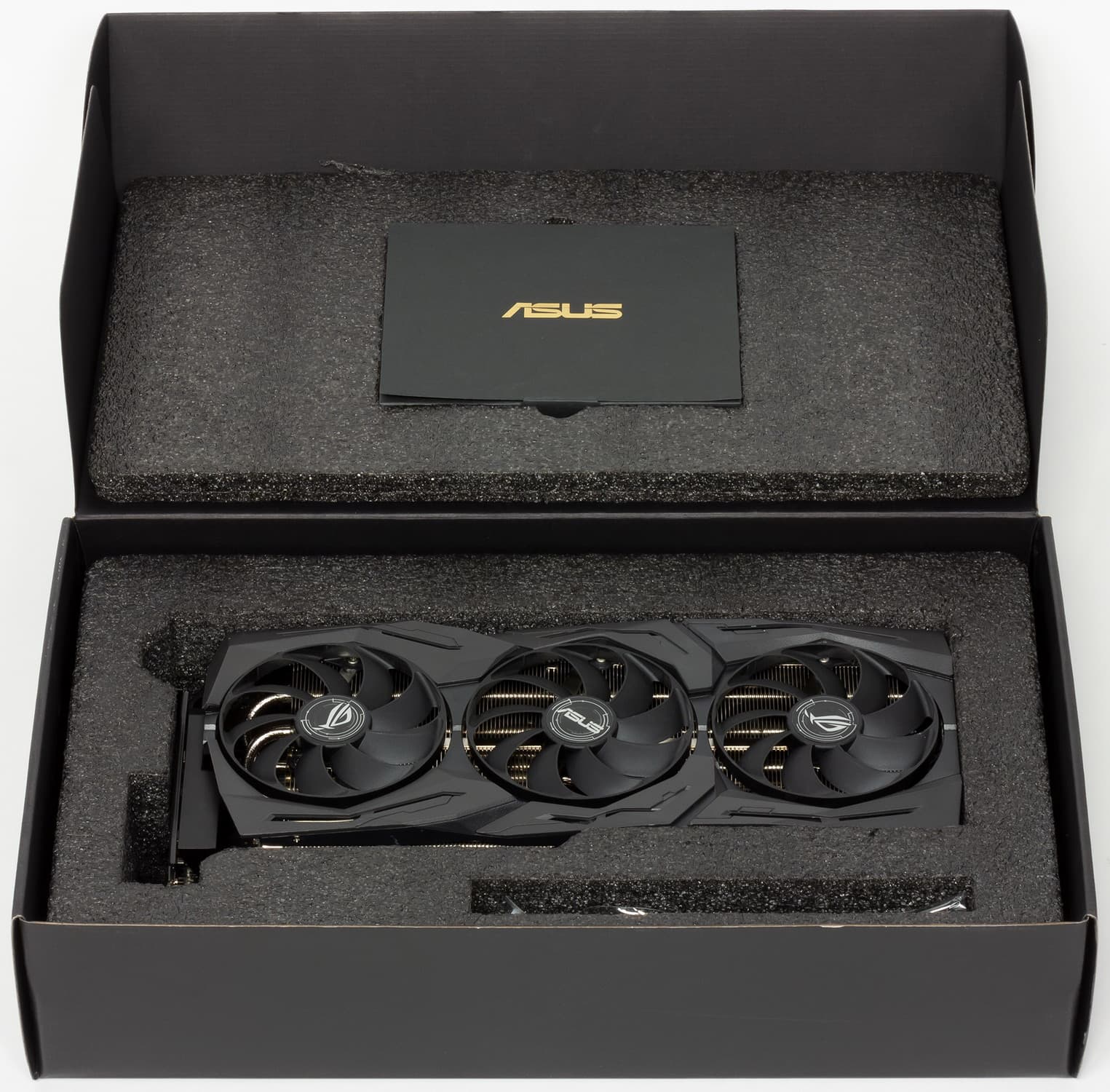

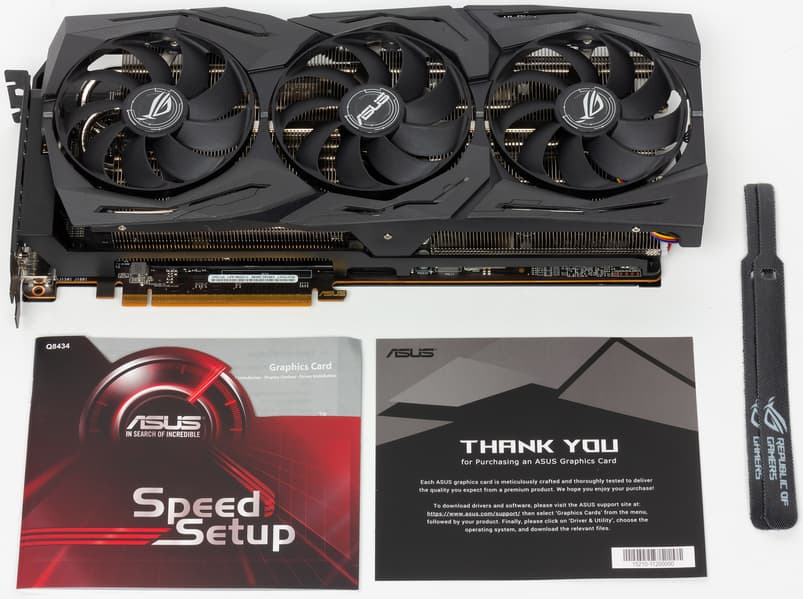

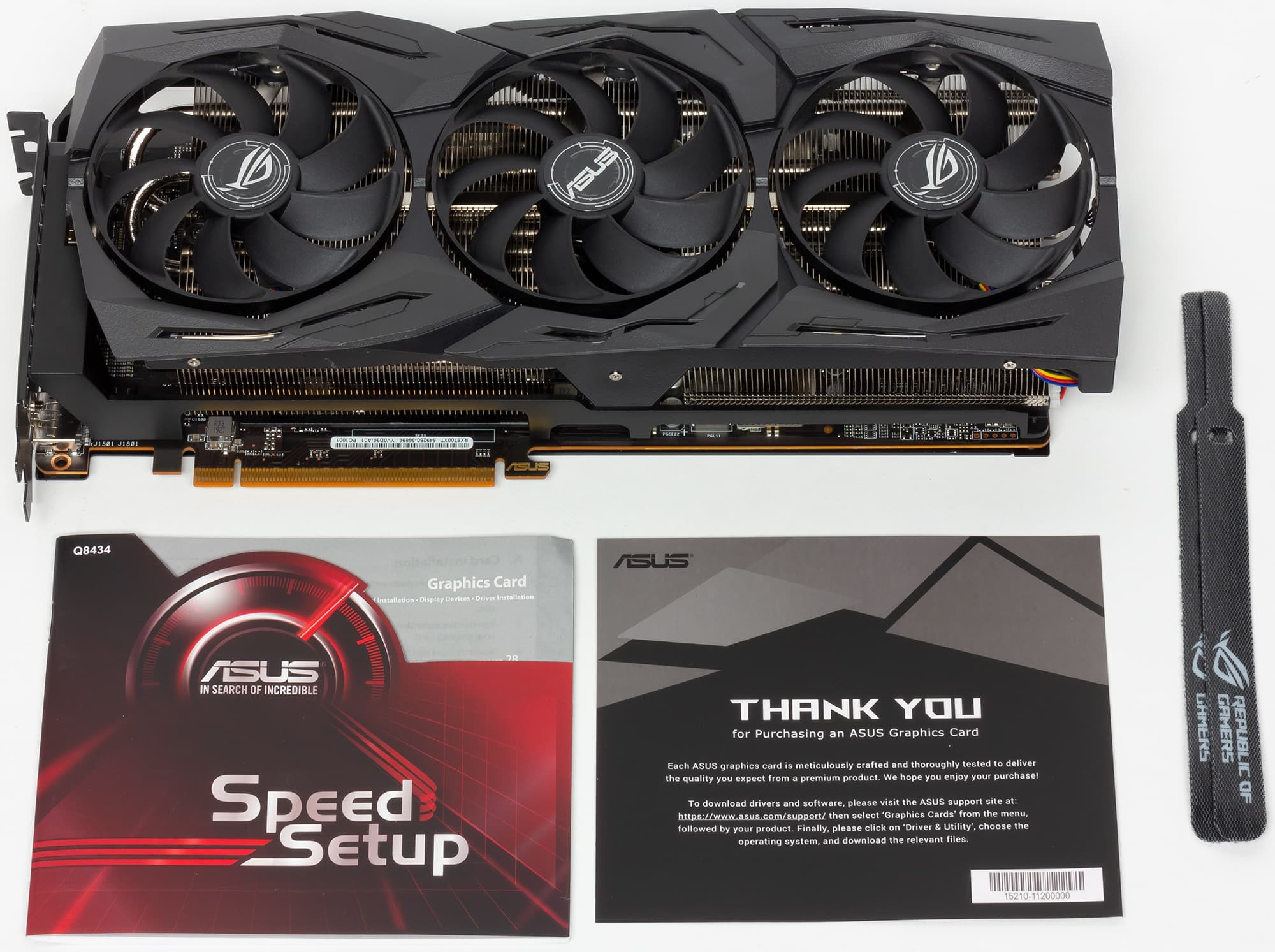

Комплект поставки и упаковка

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект, плюс бонусные стяжки.

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Gears 5 (Xbox Game Studios/The Coalition)
  • Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
  • Devil May Cry 5 (Capcom/Capcom)
  • Red Dead Redemption 2 (Rockstar)
  • Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
  • Metro Exodus (4A Games/Deep Silver/Epic Games)
  • Strange Brigade (Rebellion Developments/Rebellion Developments)

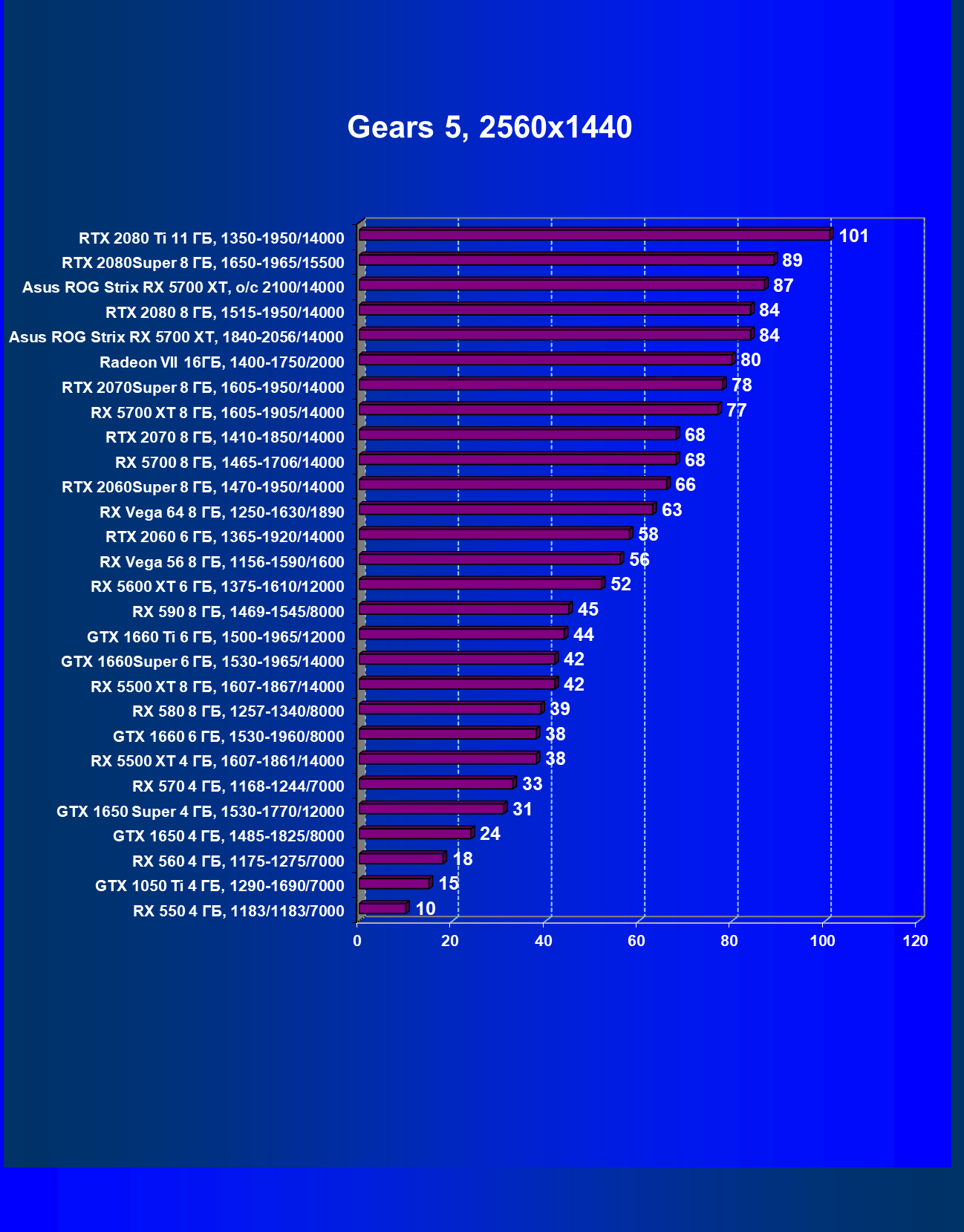

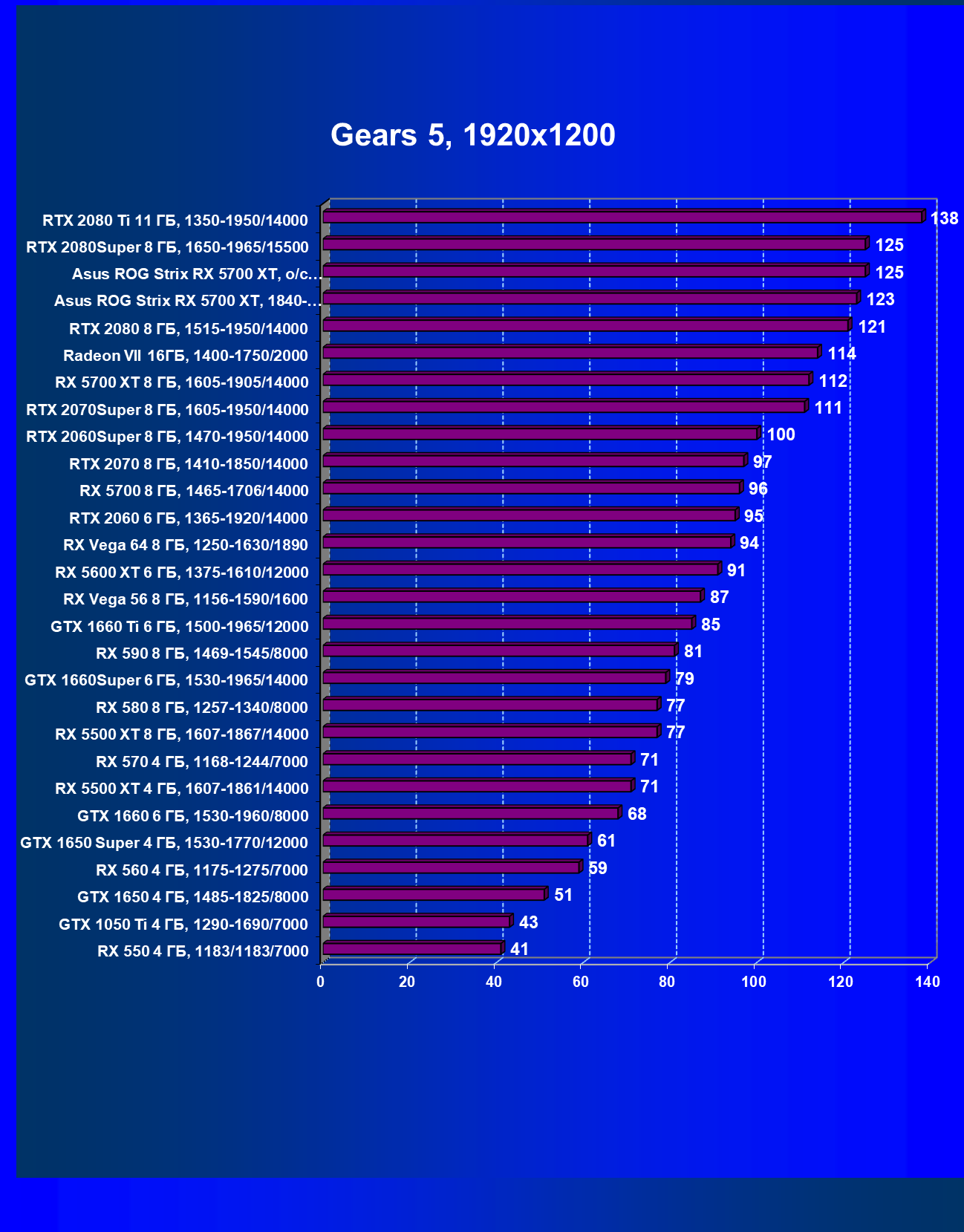

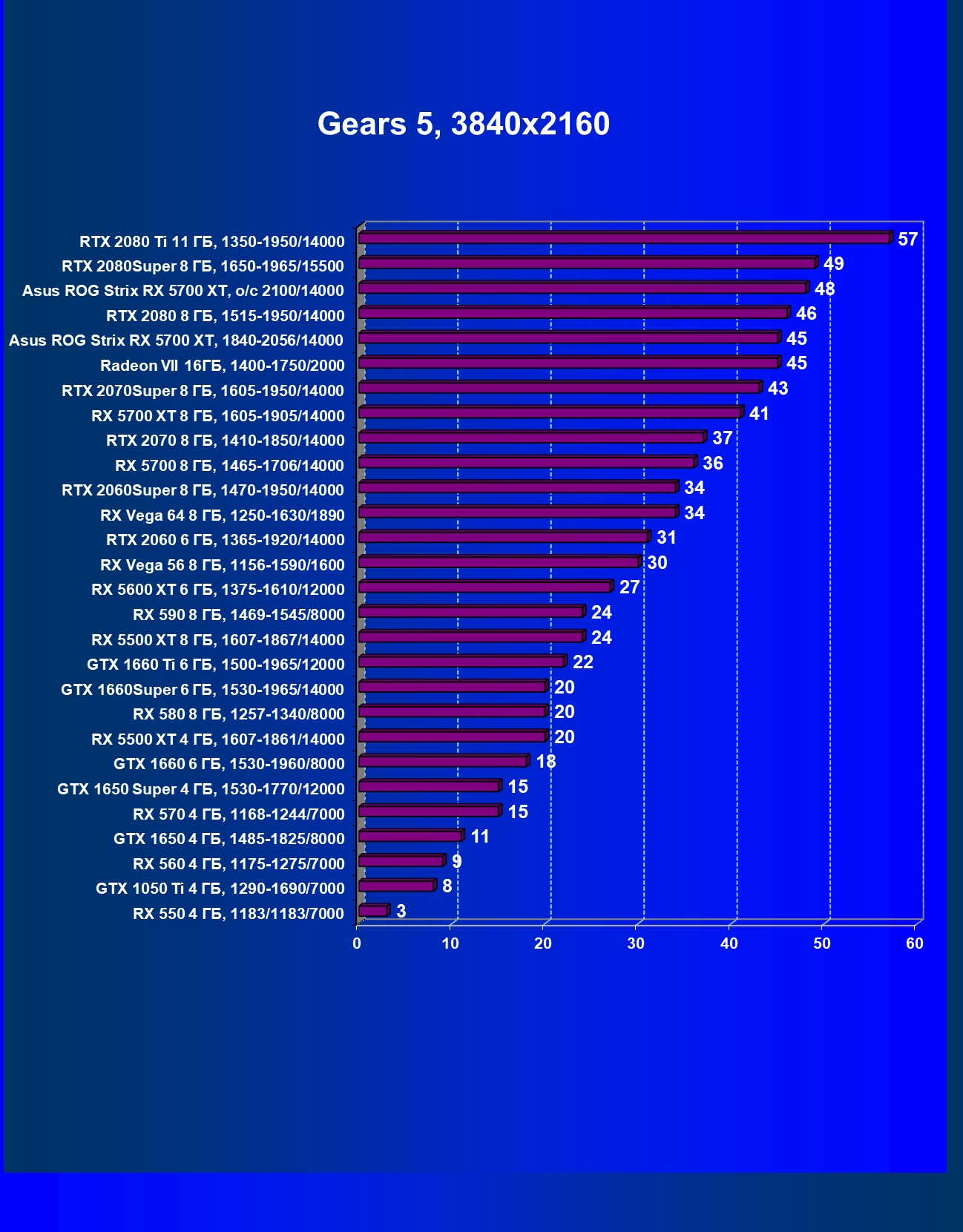

Gears 5

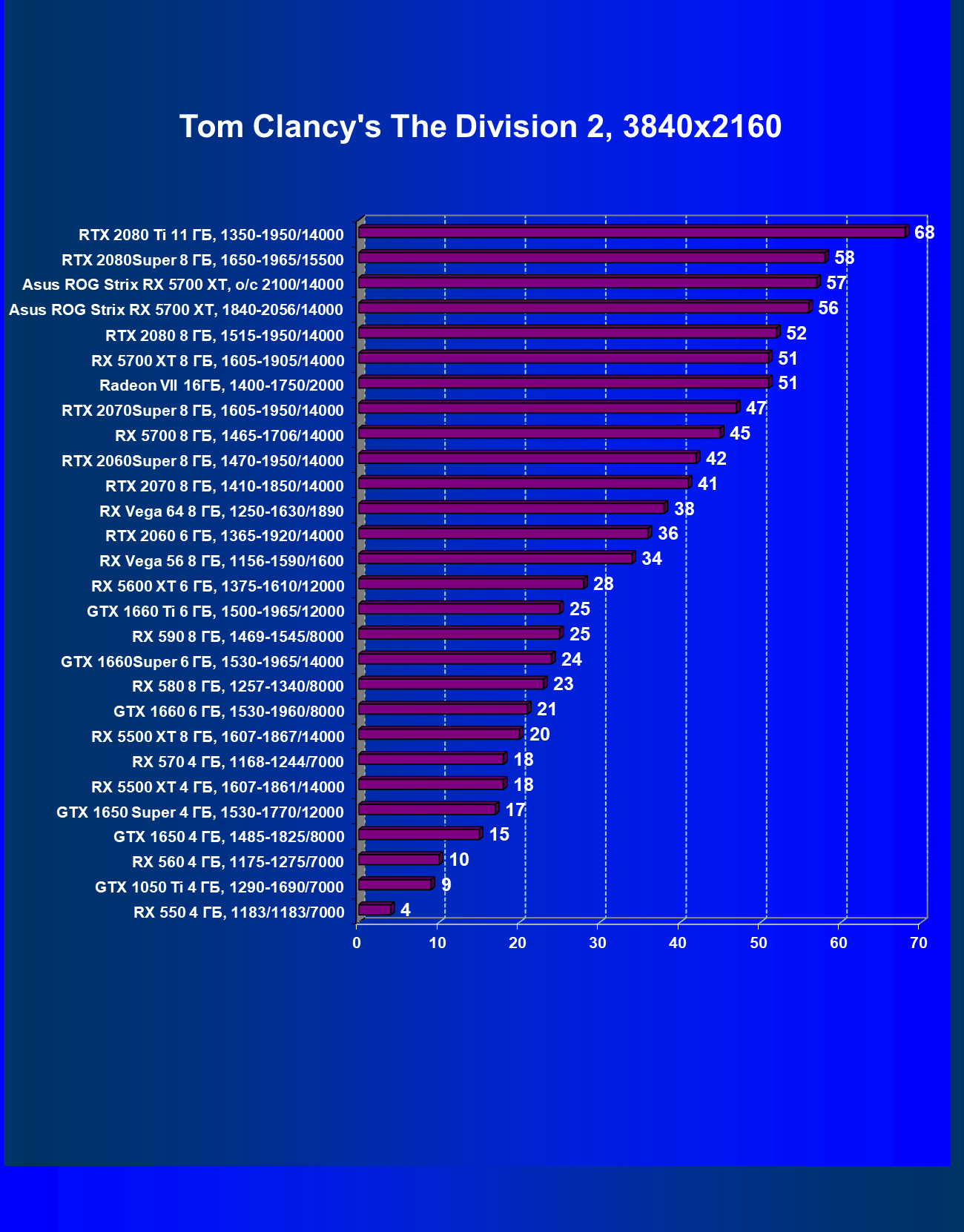

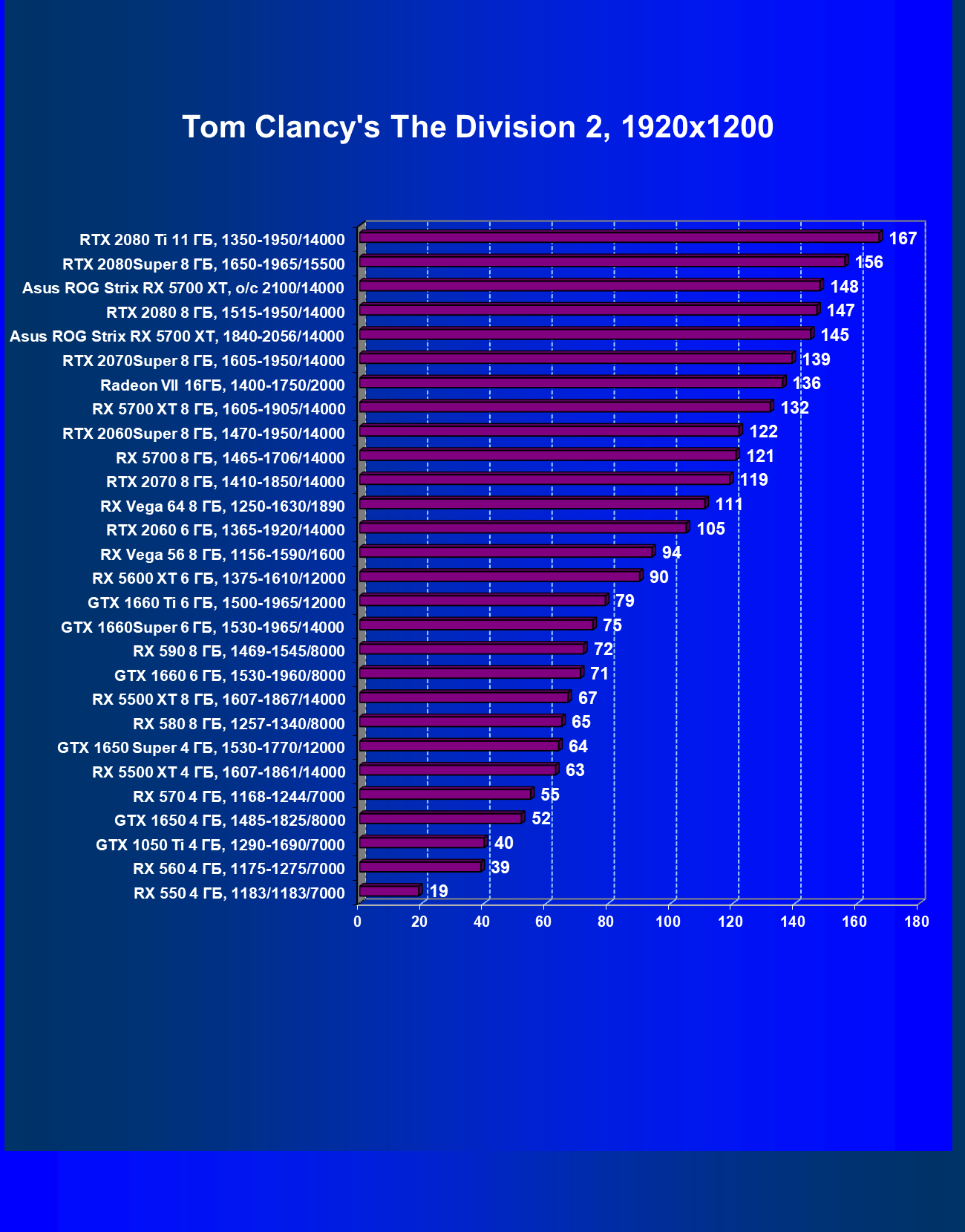

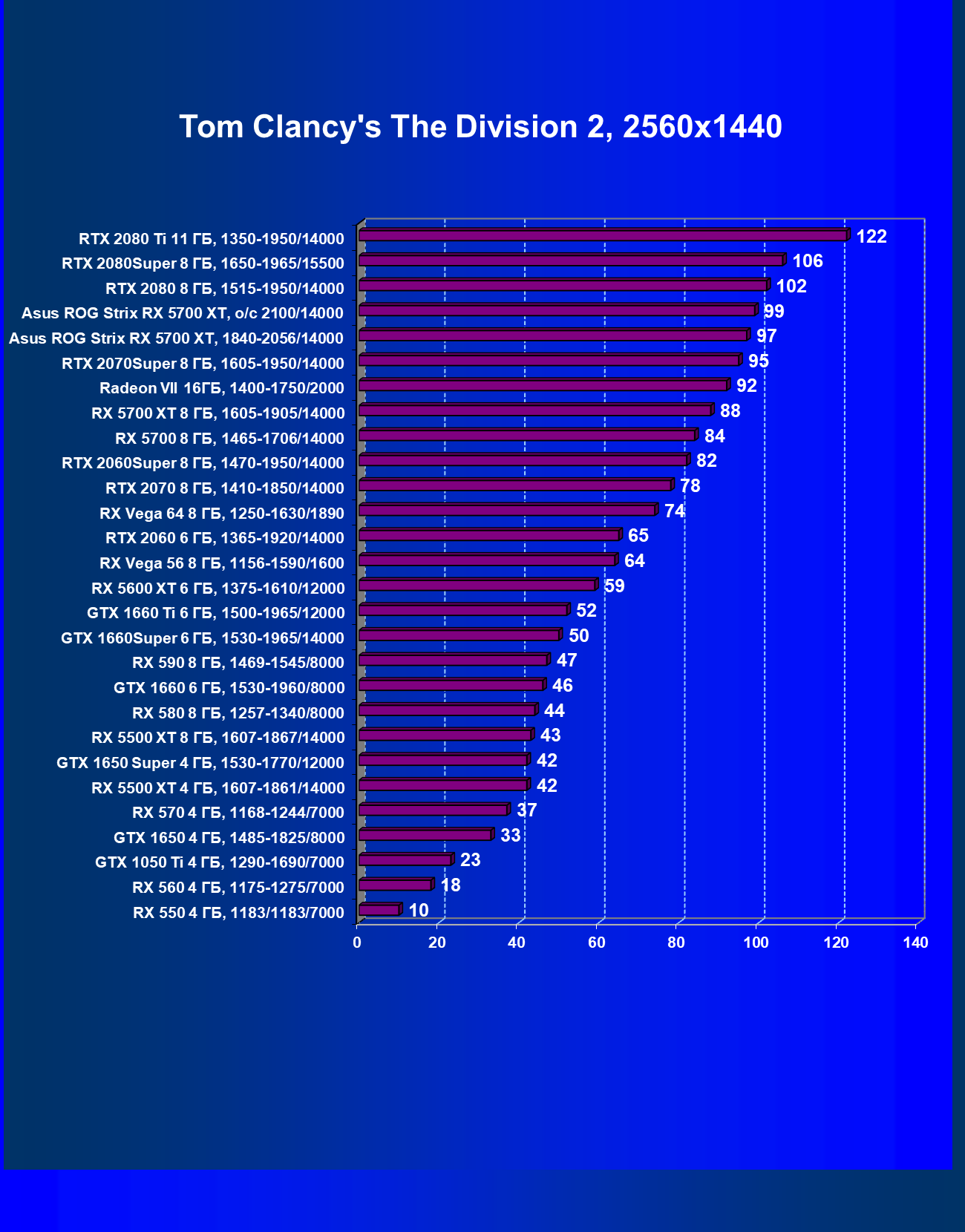

Tom Clancy’s The Division 2

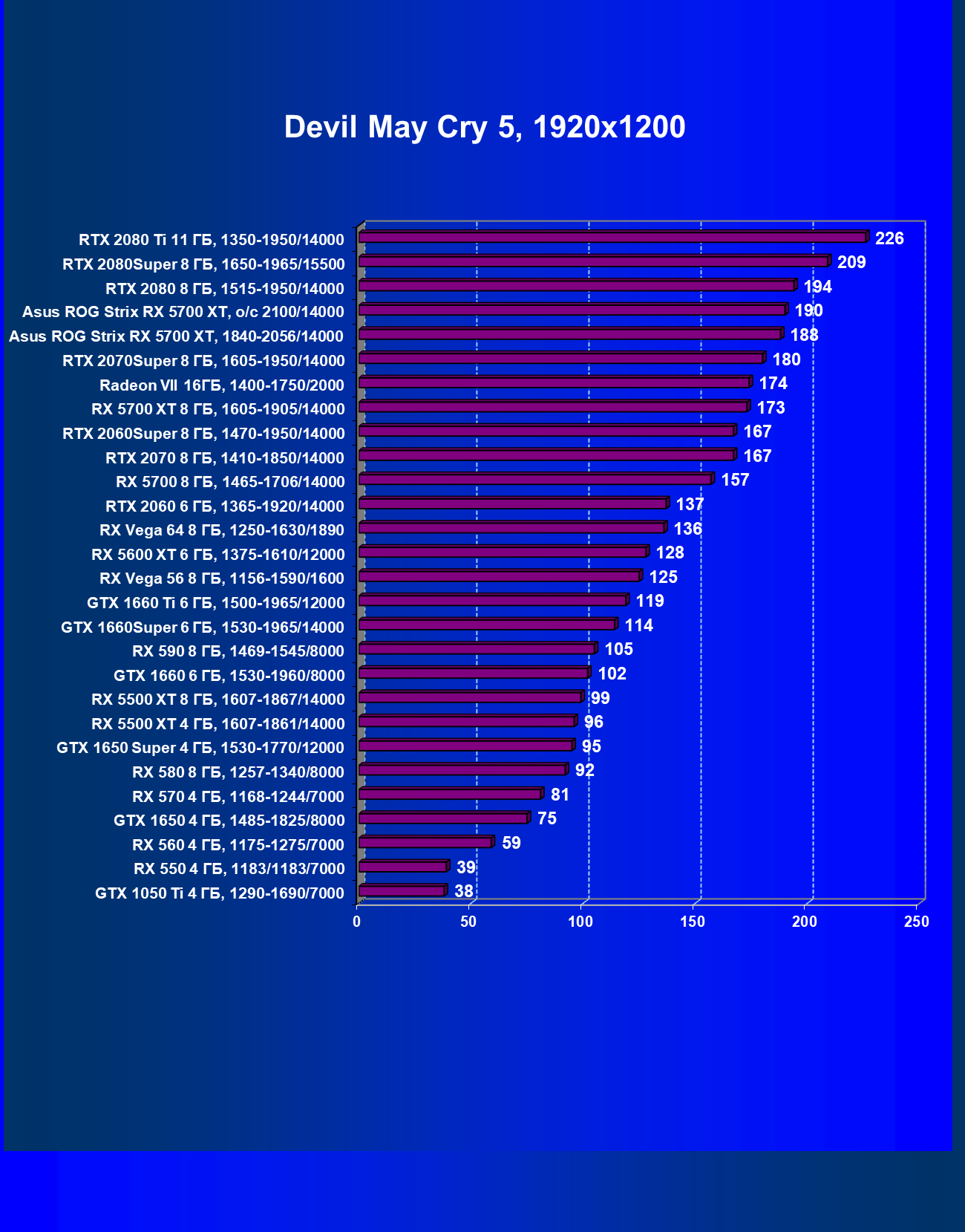

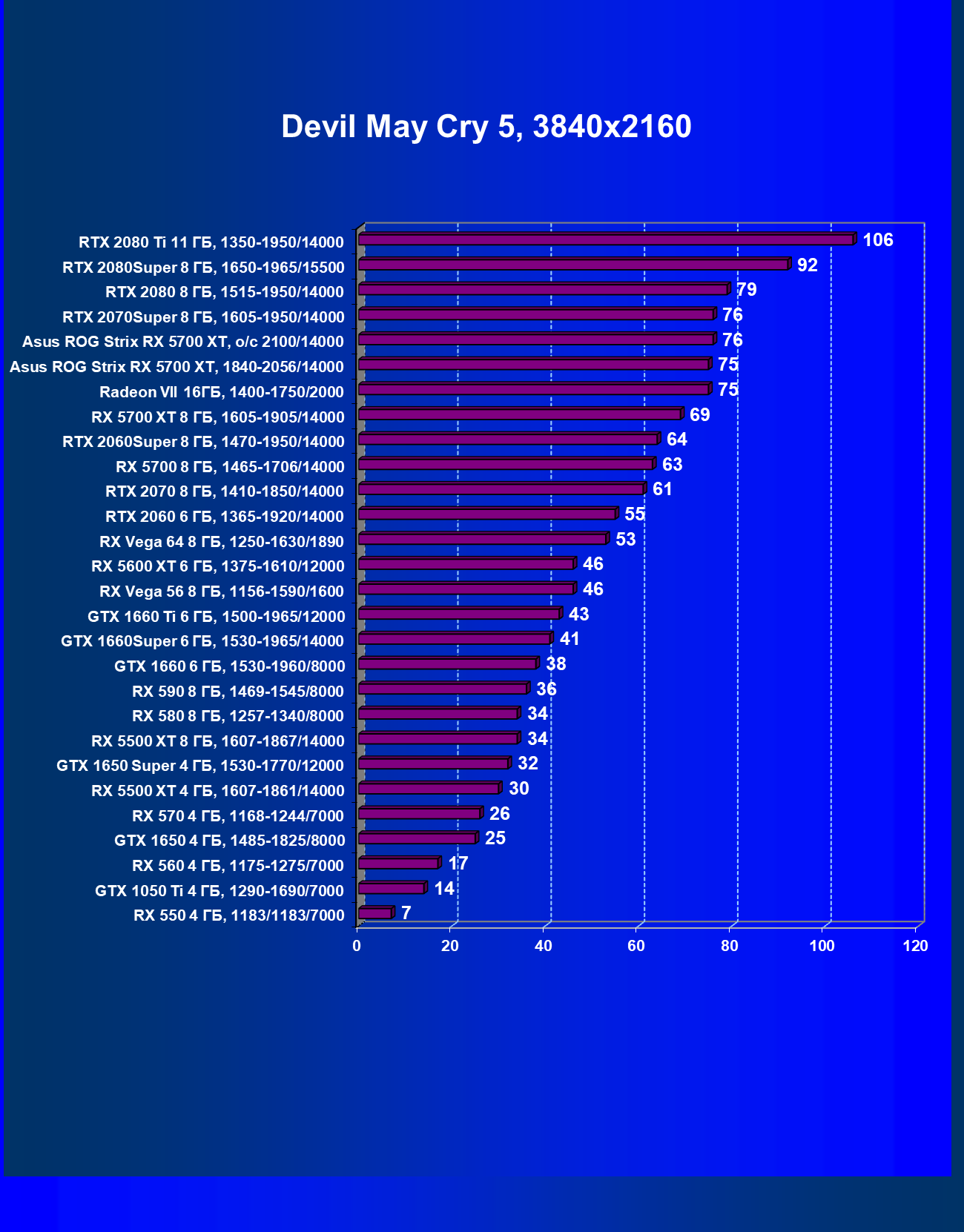

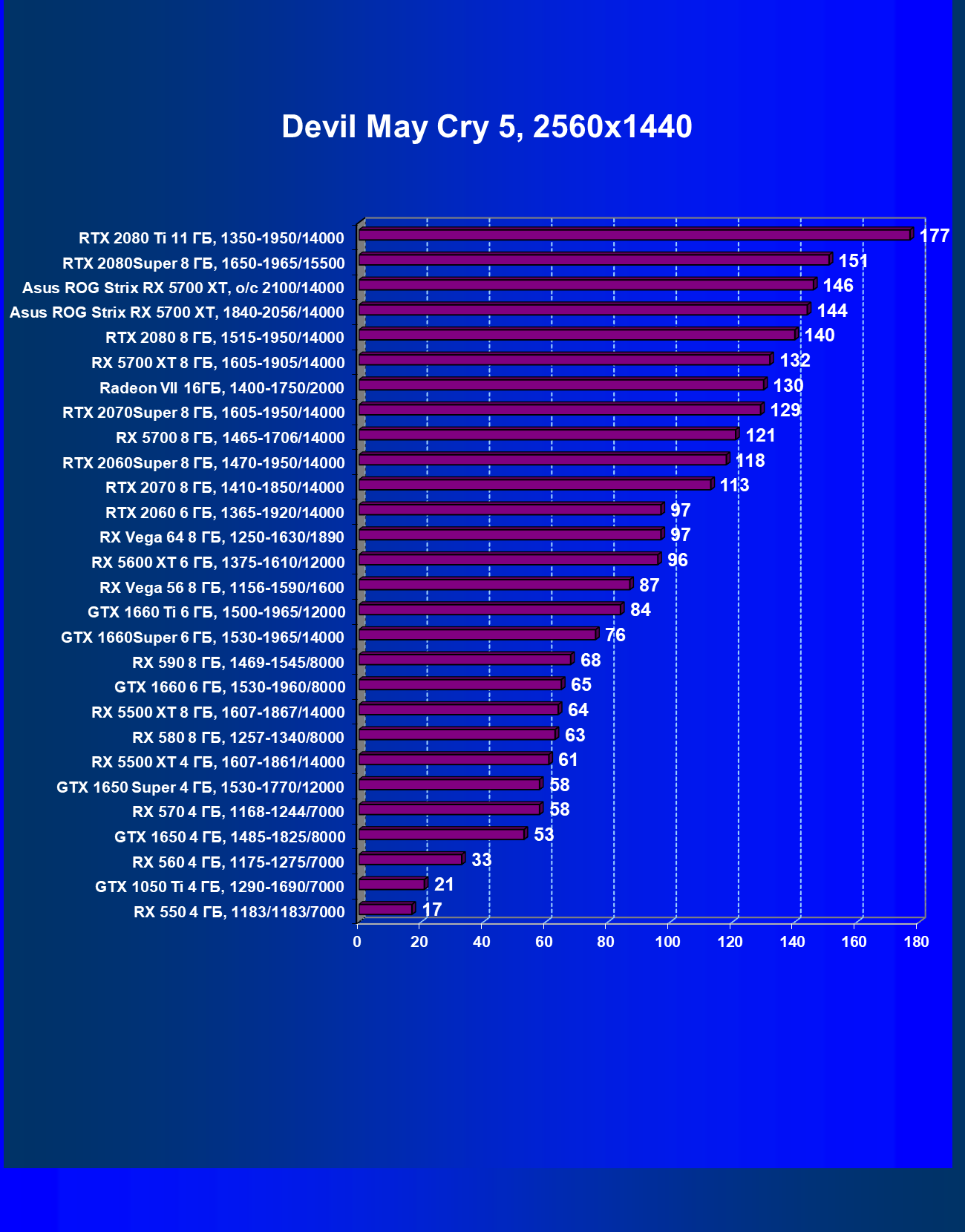

Devil May Cry 5

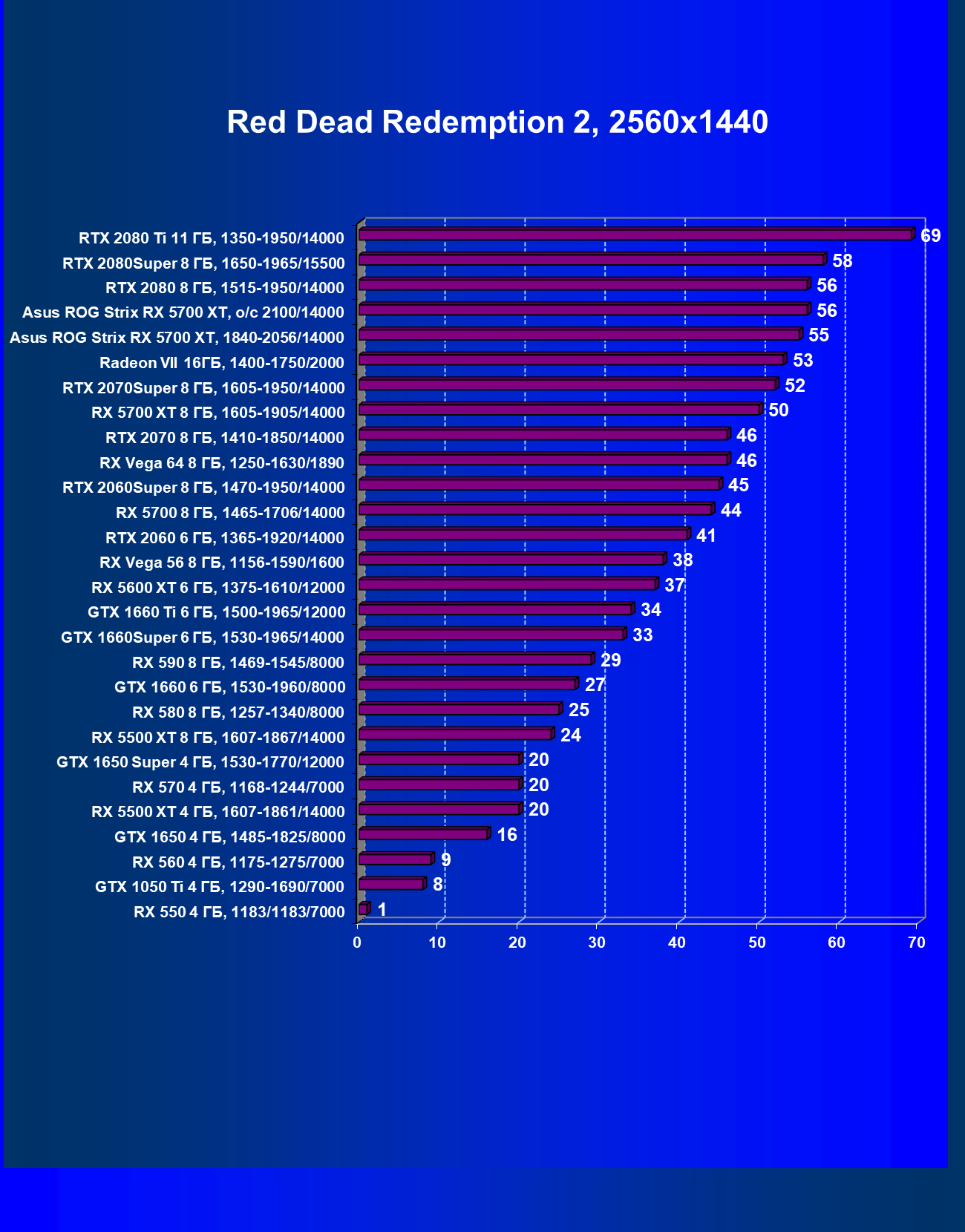

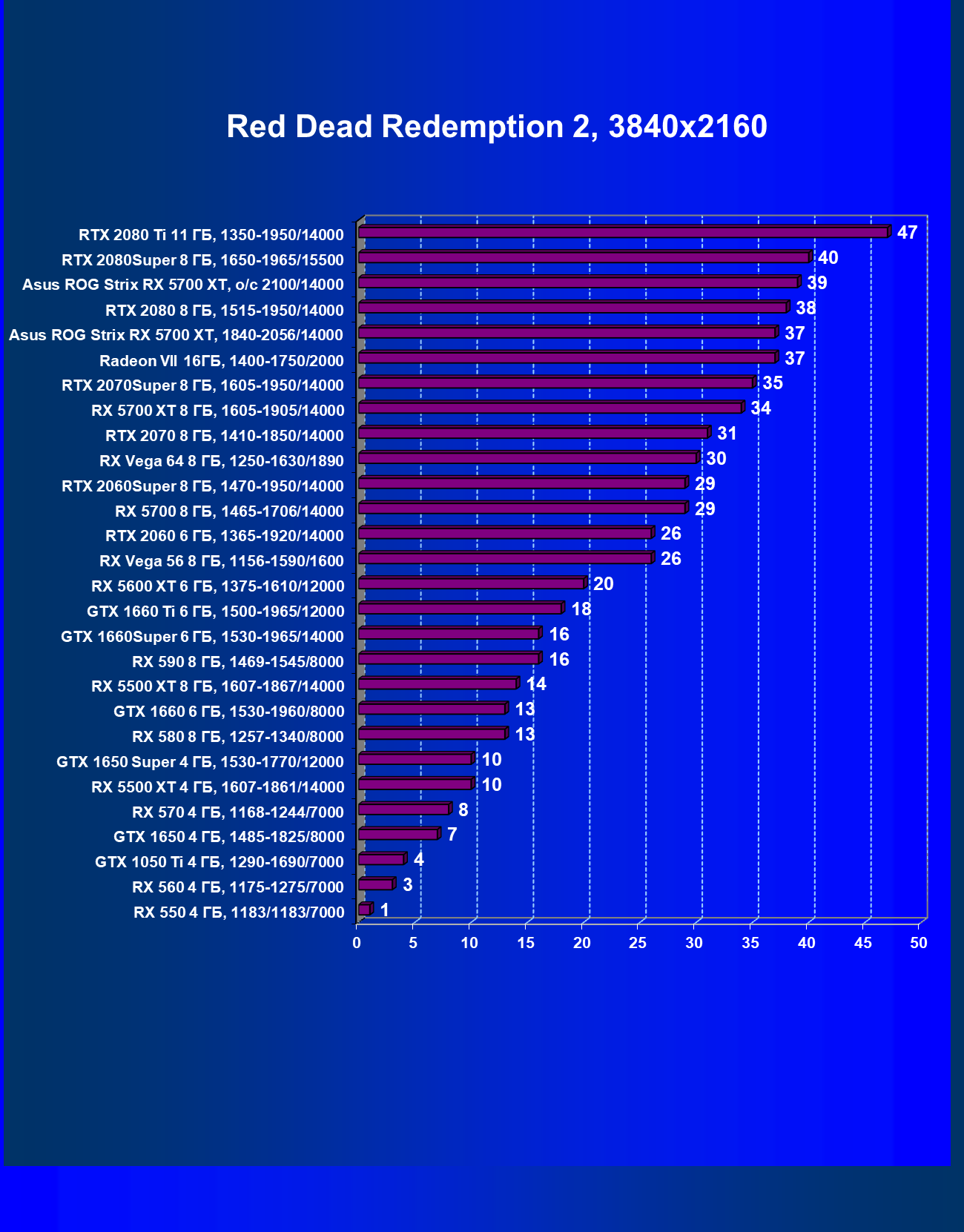

Red Dead Redemption 2

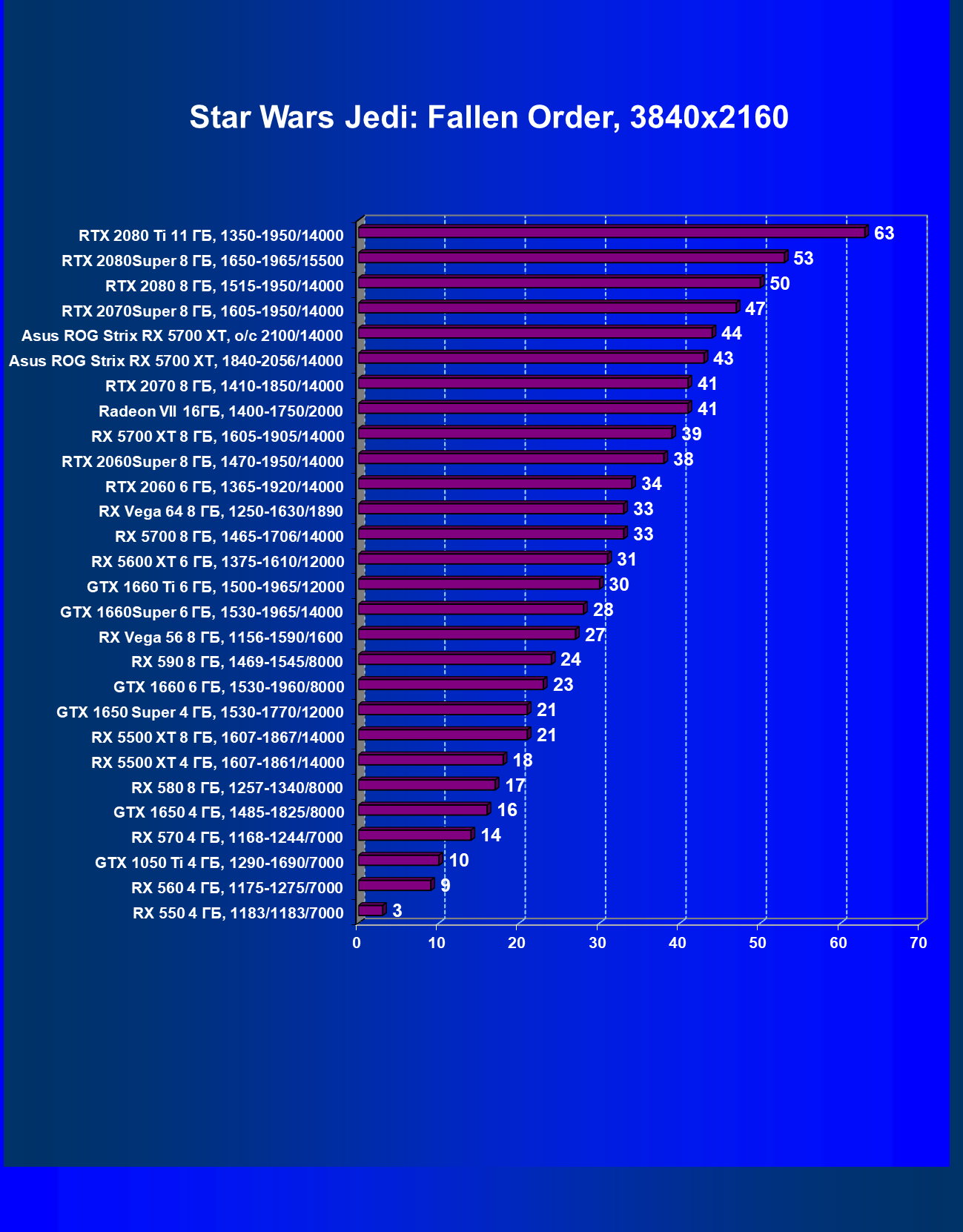

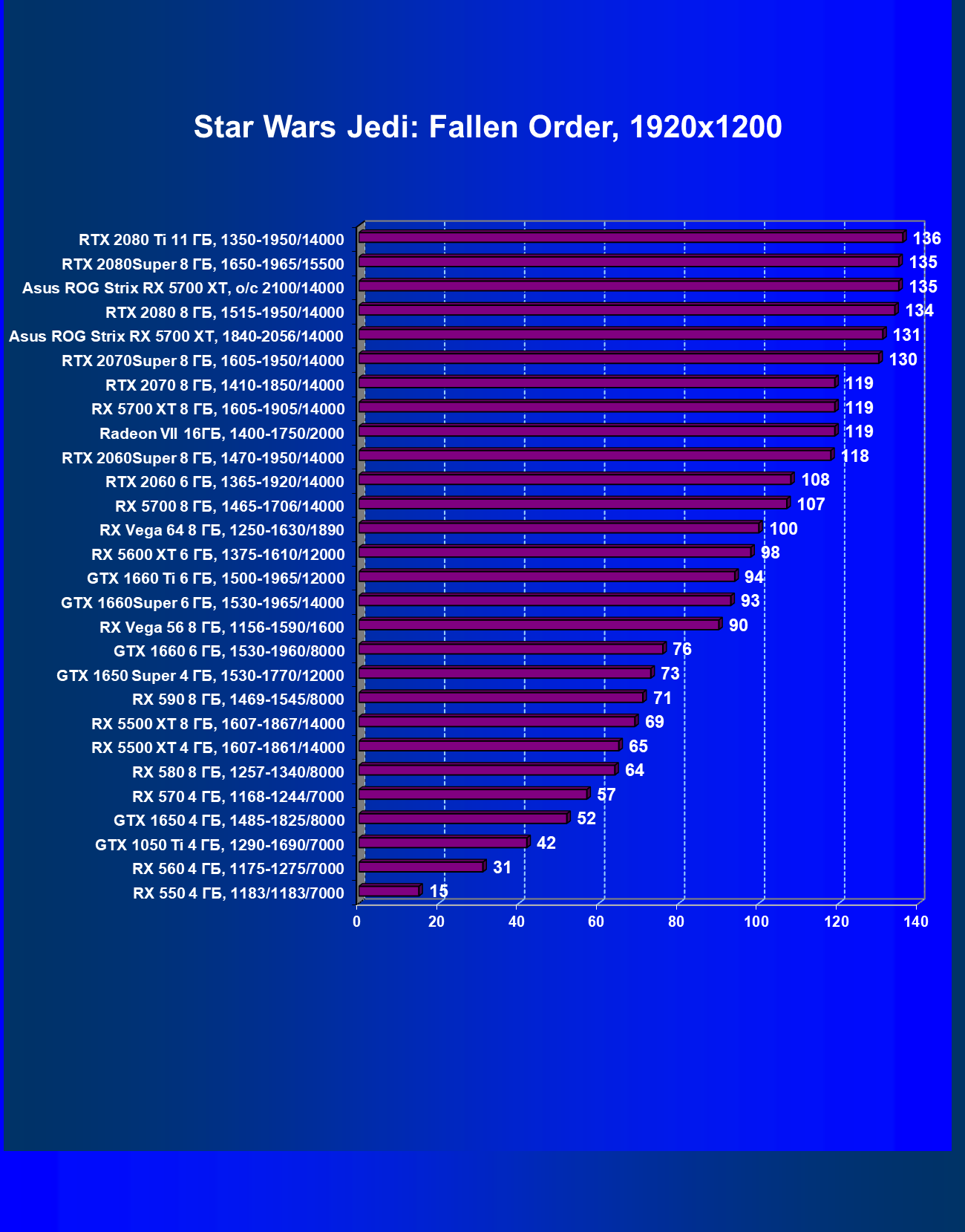

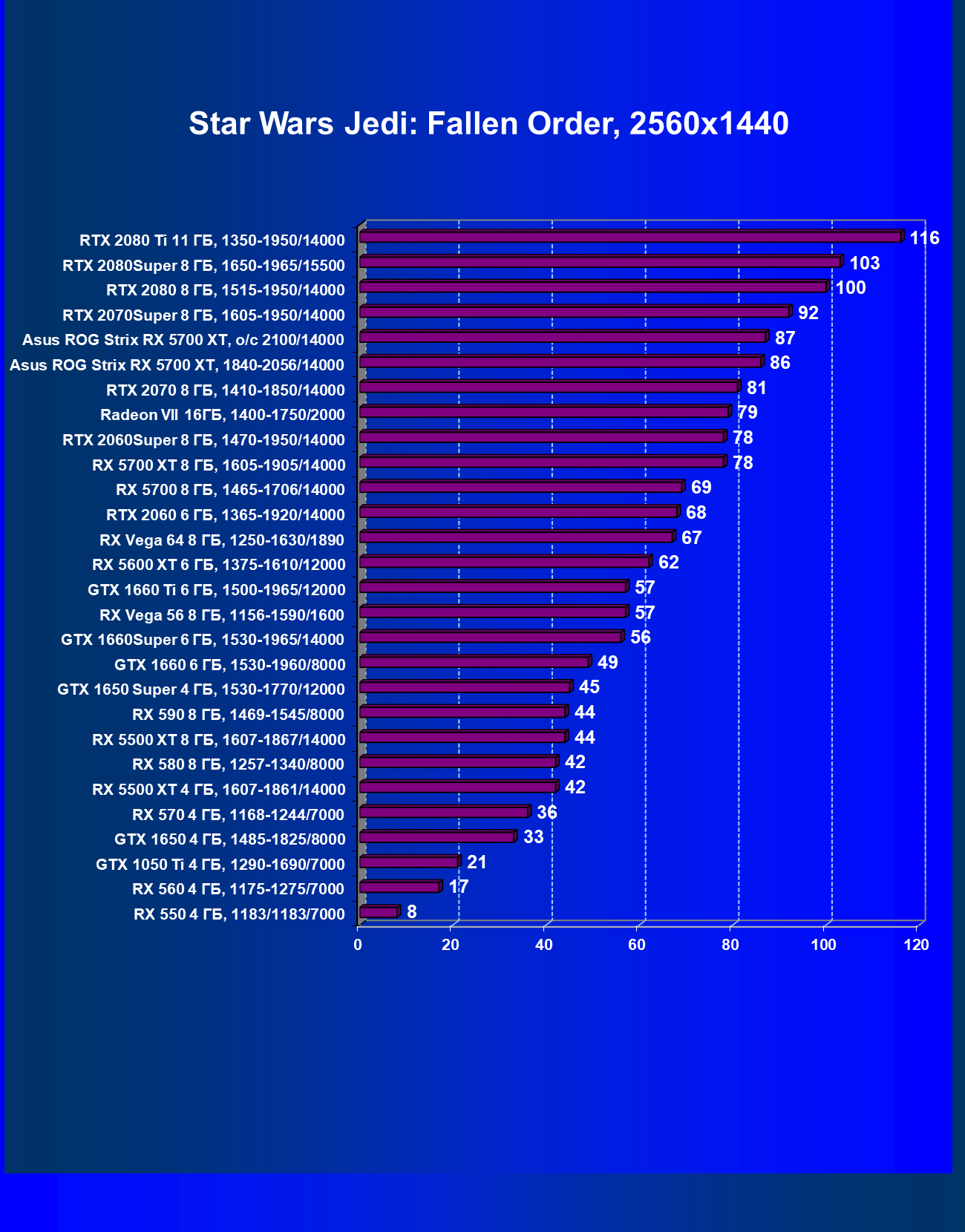

Star Wars Jedi: Fallen Order

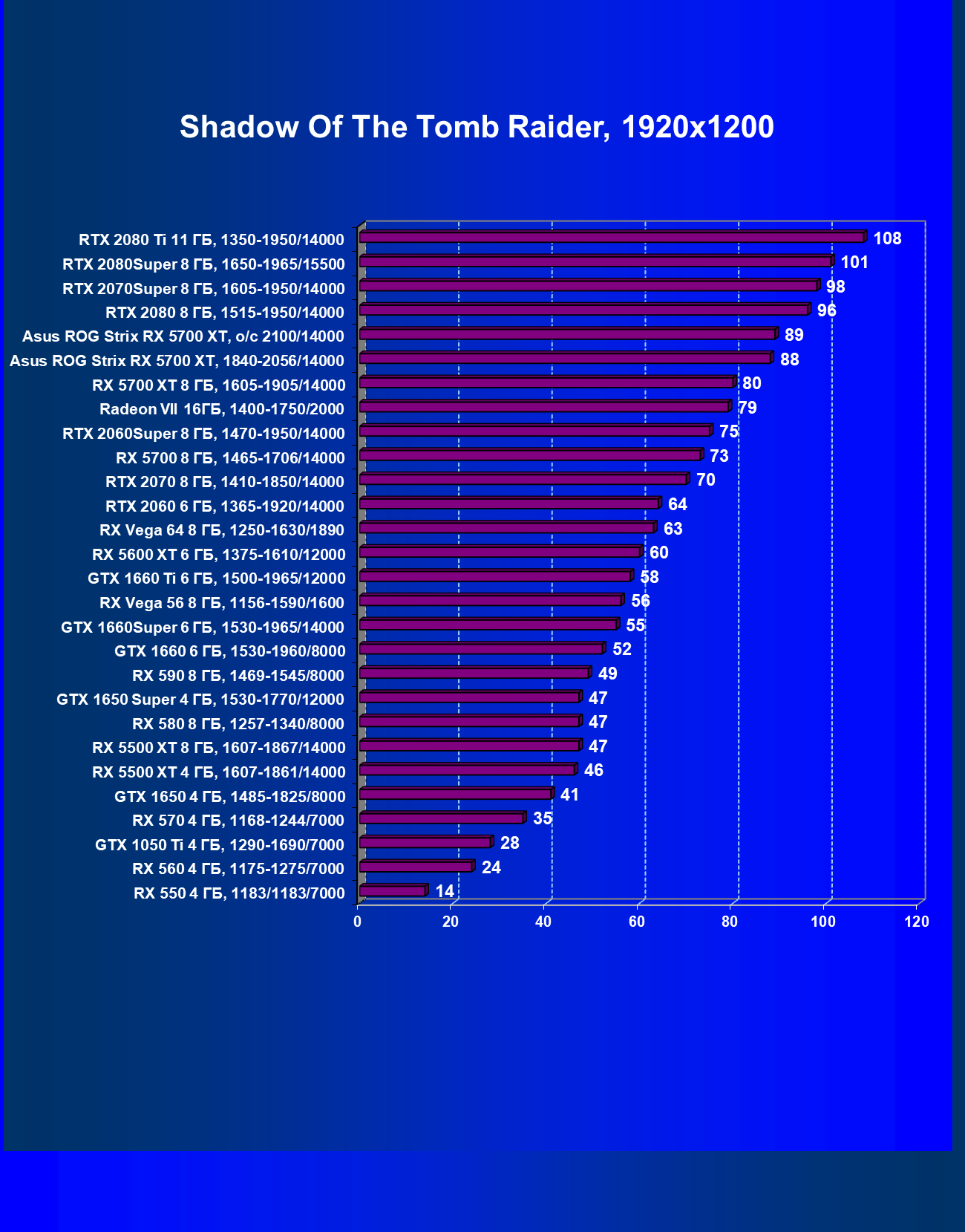

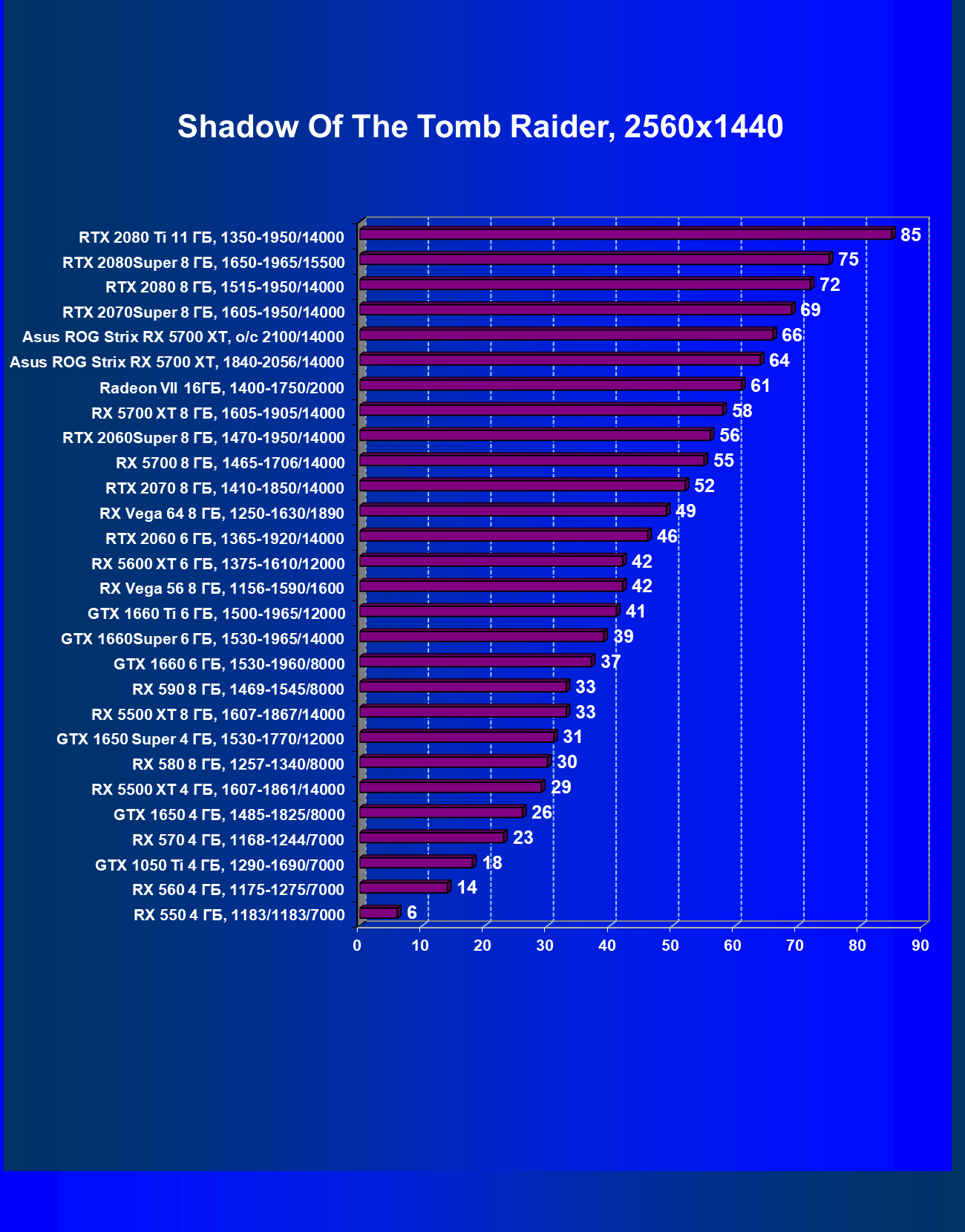

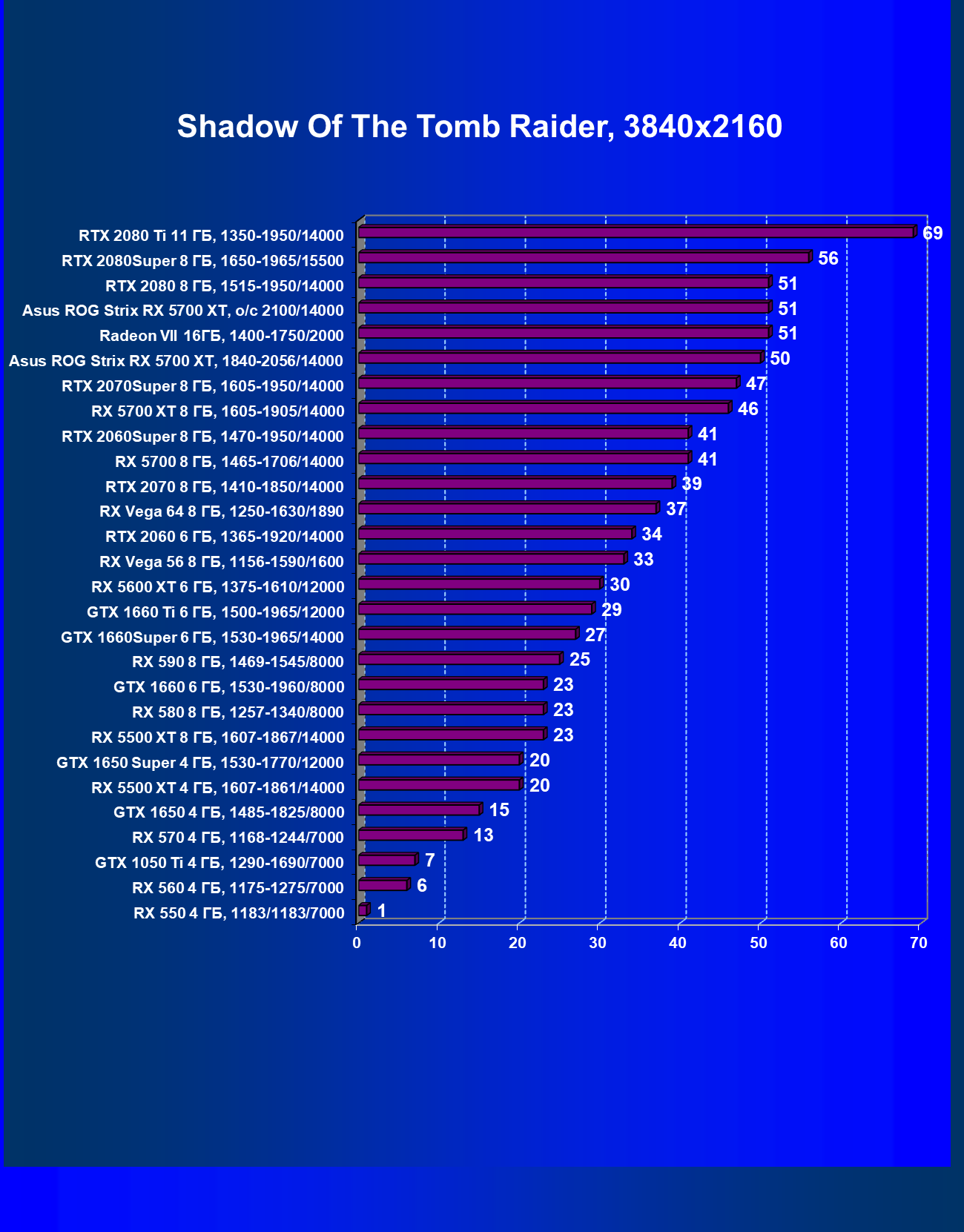

Shadow of the Tomb Raider

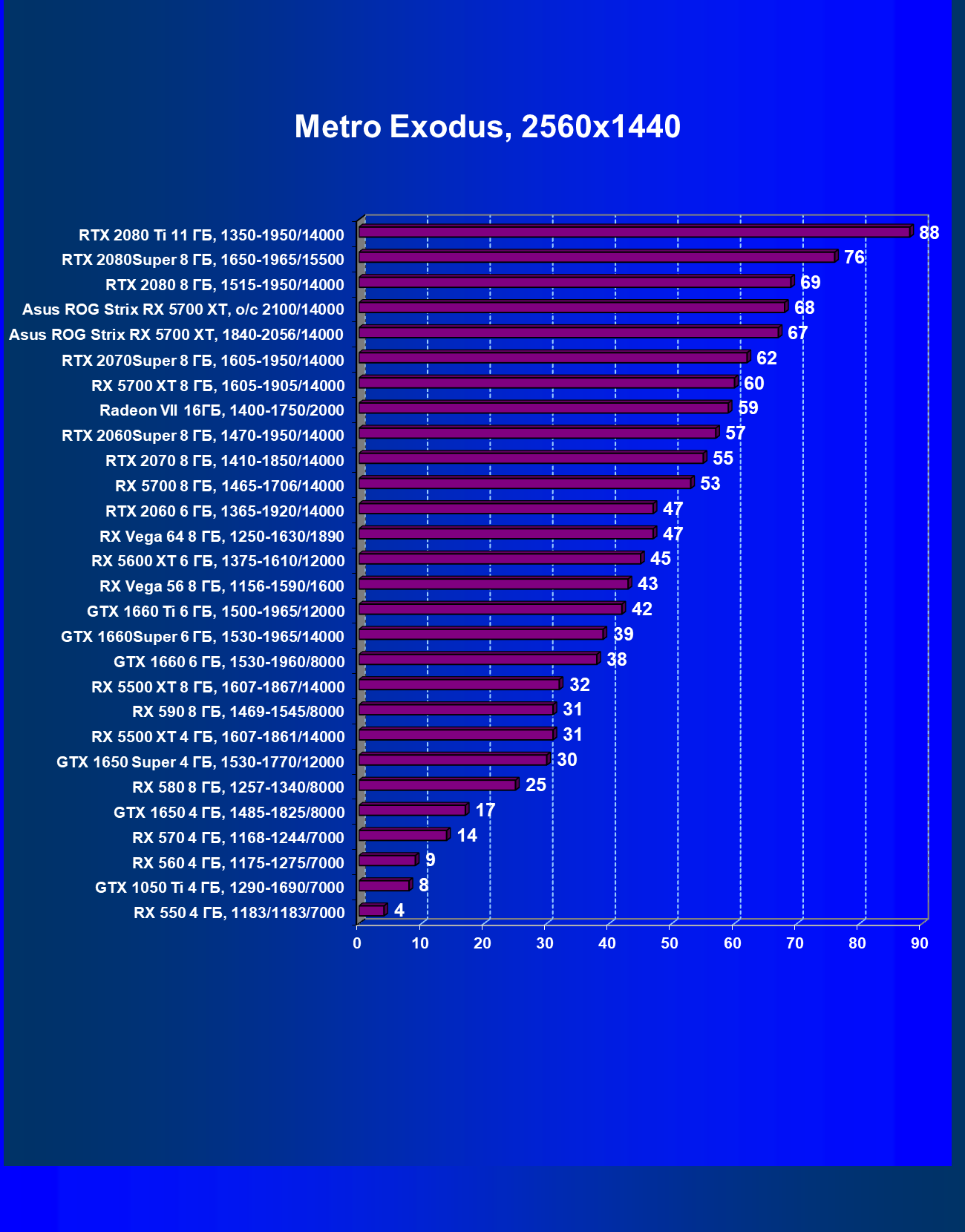

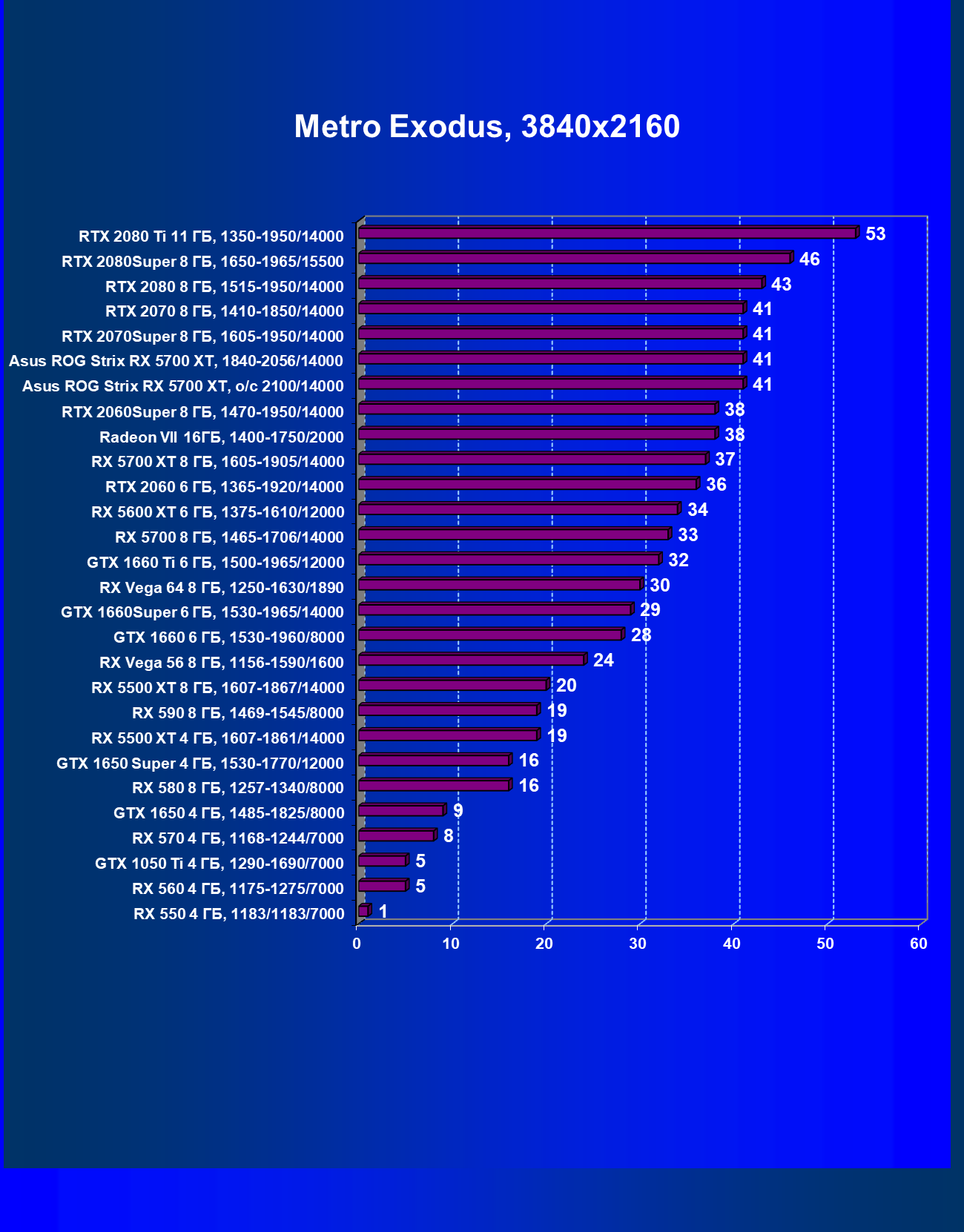

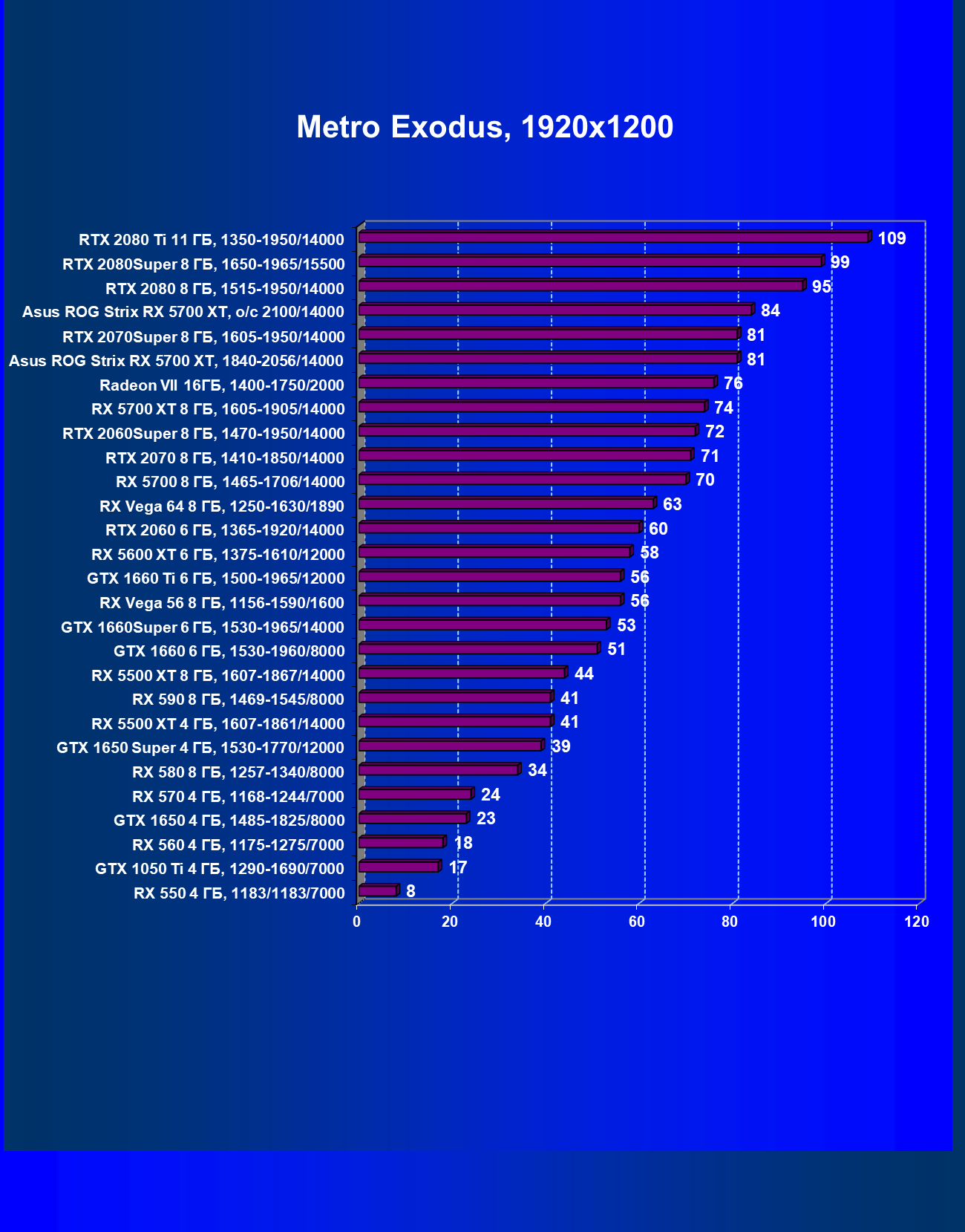

Metro Exodus

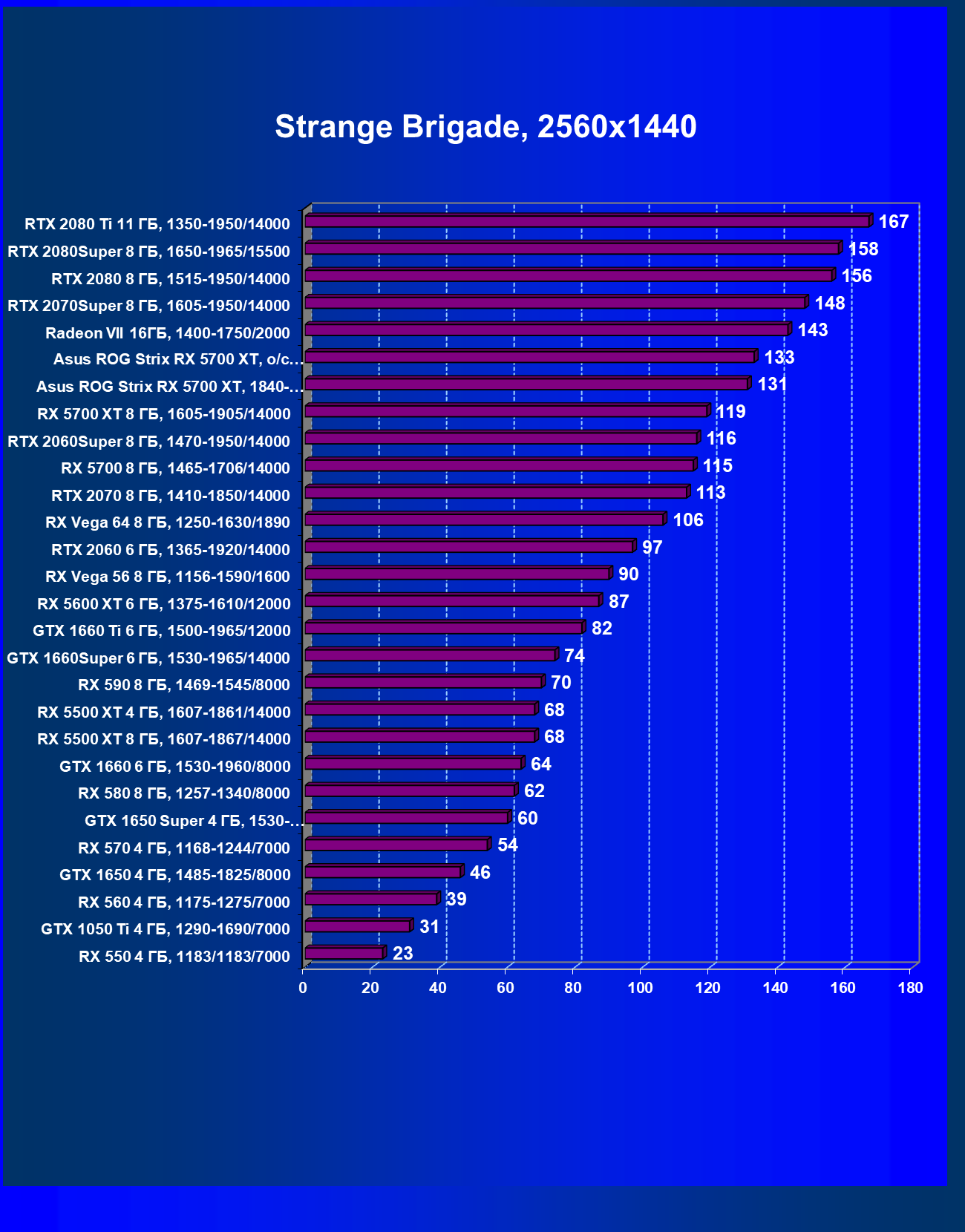

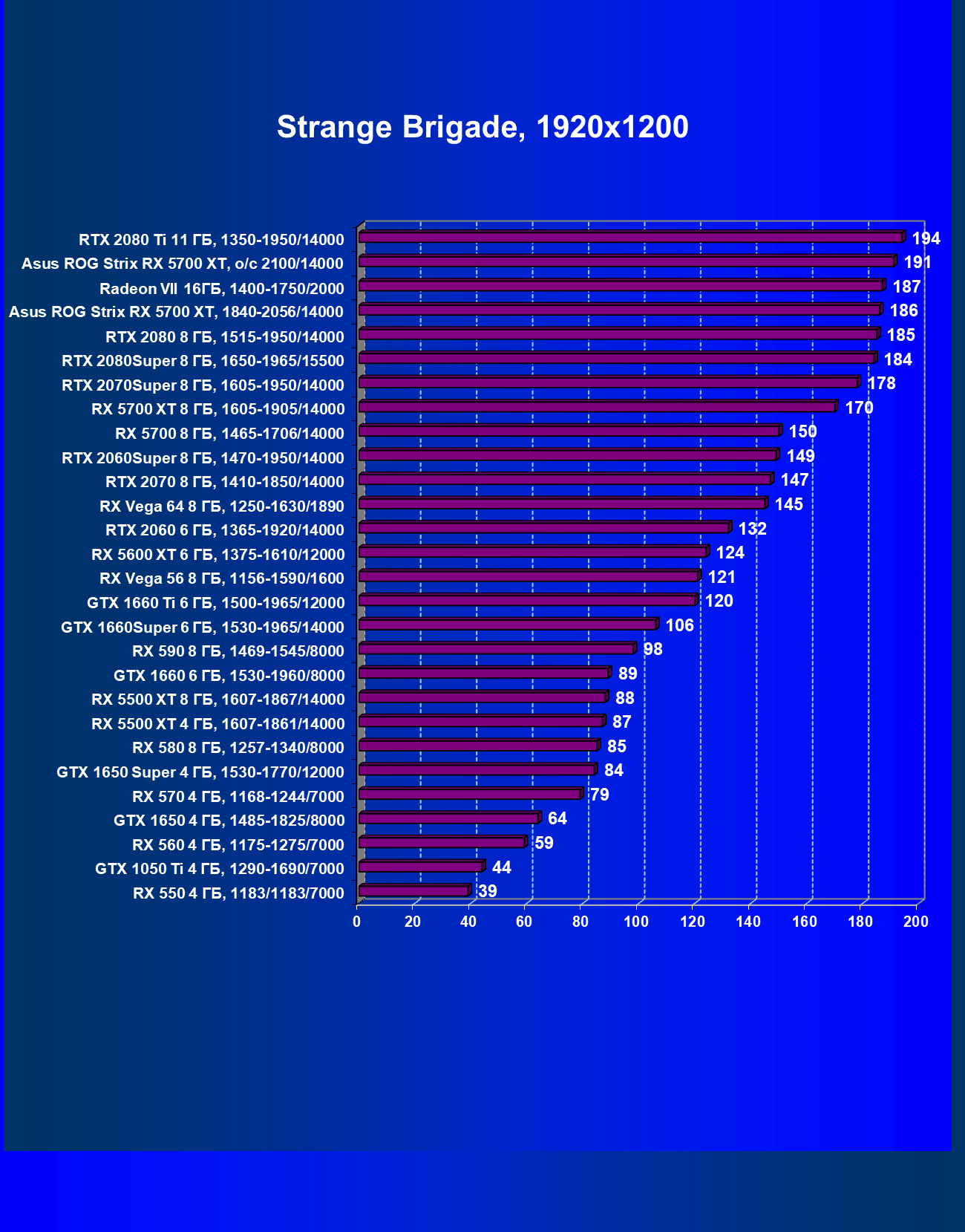

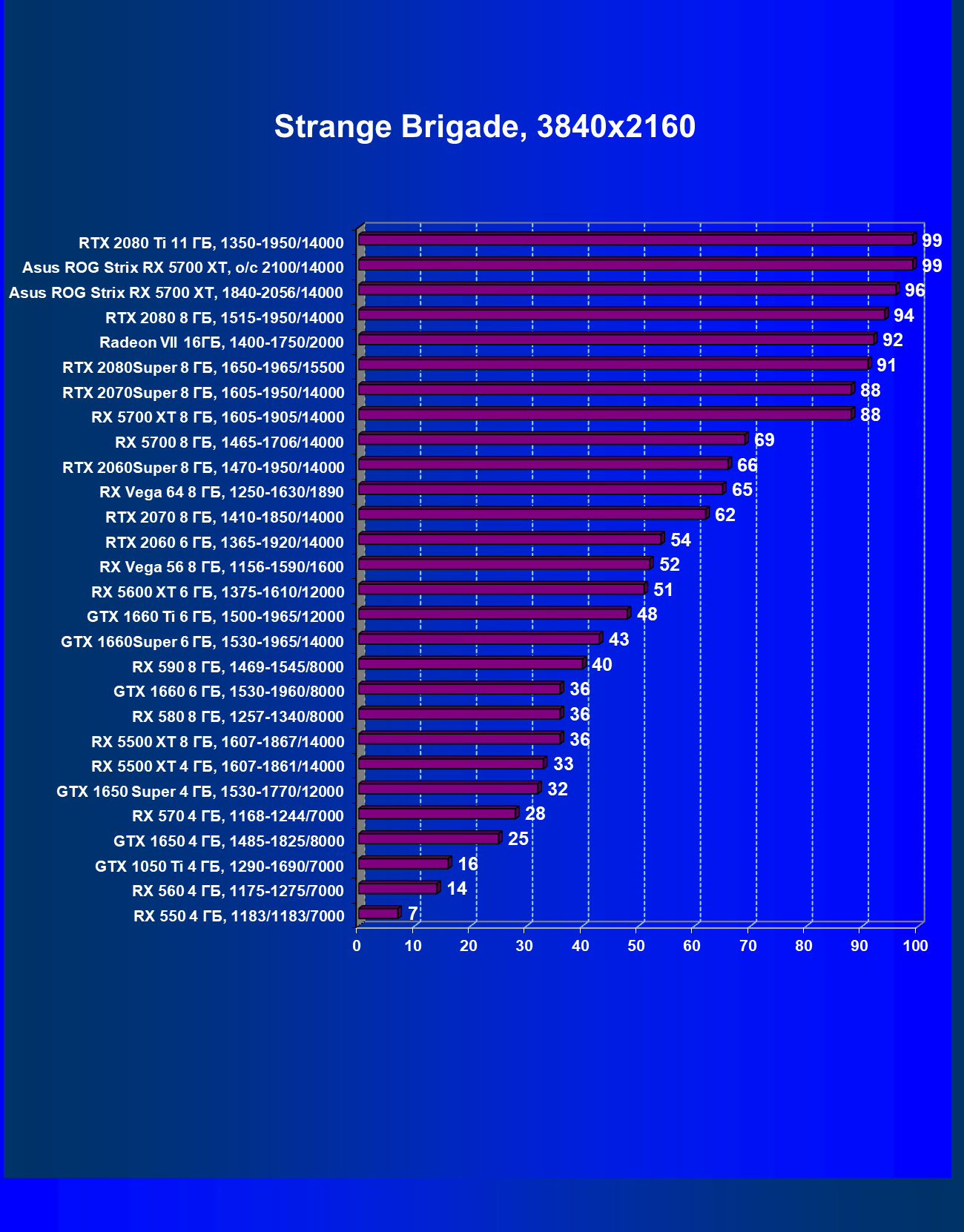

Strange Brigade

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RX 5700 XT и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на начало февраля 2020 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
04 Asus ROG Strix RX 5700 XT, разгон до 2100/14000 1220 394 31 000
05 RTX 2070 Super 8 ГБ, 1605—1950/14000 1220 385 31 700
06 Asus ROG Strix RX 5700 XT, 1840—2056/14000 1190 384 31 000
08 RX 5700 XT 8 ГБ, 1605—1905/14000 1090 419 26 000
09 RTX 2070 8 ГБ, 1410—1850/14000 1040 378 27 500
10 RTX 2060 Super 8 ГБ, 1470—1950/14000 1040 424 24 500
13 RX Vega 64 8 ГБ, 1250—1630/1890 890 324 27 500

Повышенная частота работы у карты Asus (режим OC Mode) обеспечивает заметный прирост скорости, больше 9%. В итоге она почти догнала GeForce RTX 2070 Super, а ее ручной разгон и вовсе уравнял конкурентов.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей. Учитывая, что Radeon RX 5700 XT нацелен на разрешение минимум 2.5К, мы приводим рейтинг именно в этом разрешении.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
02 RTX 2060 Super 8 ГБ, 1470—1950/14000 434 1063 24 500
04 RX 5700 XT 8 ГБ, 1605—1905/14000 417 1085 26 000
05 Asus ROG Strix RX 5700 XT, разгон до 2100/14000 393 1219 31 000
06 RTX 2070 Super 8 ГБ, 1605—1950/14000 392 1243 31 700
07 Asus ROG Strix RX 5700 XT, 1840—2056/14000 385 1195 31 000
08 RTX 2070 8 ГБ, 1410—1850/14000 380 1045 27 500
09 RX Vega 64 8 ГБ, 1250—1630/1890 329 906 27 500

На момент написания материала средневзвешенные цены на GeForce RTX 2060 Super были немного ниже, чем на Radeon RX 5700 XT, поэтому ускоритель Nvidia оказался лидером в своей группе, однако отставание RX 5700 XT очень мало. А вот стоимость карты Asus (как и всех нереференсных карт на базе Radeon RX 5700/XT) на момент написания статьи сохранялась чрезмерно завышенной, тестируемая модель смогла занять лишь третье место в своей группе (и то при ручном разгоне). Ждем снижения цен! Также надо повторить, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются по определению.

Выводы

Asus ROG Strix Radeon RX 5700 XT OC Edition (8 ГБ) — один из самых интересных вариантов ускорителя 3D-графики игрового класса с ценой в районе 30 тысяч рублей. На сегодня это самая быстрая из всех карт на RX 5700 XT. GeForce RTX 2060 Super пока выглядит чуть более привлекательно по цене, однако для разрешения 2.5К он подходит не безусловно, тогда как Radeon RX 5700 XT чувствует себя в играх в этом разрешении прекрасно. Конкуренция с RTX 2070 Super чрезвычайно упорная, цены этих ускорителей практически сравнялись.

У рассмотренной карты Asus отличная система охлаждения, не слишком громкая даже под максимальной нагрузкой, а при малой нагрузке вообще бесшумная. Подсветка есть, но набор световых эффектов не слишком велик. Фирменное ПО Asus Tweak II дает возможность легко менять режимы работы на лету, а также оптимизировать настройки в играх так, чтобы на конкретной видеокарте можно было комфортно играть в том или ином разрешении. Разумеется, перед приобретением стоит учесть немалые габариты карты.

Повторим, что Radeon RX 5700 XT в целом обеспечивает игроку полный комфорт при максимальных настройках графики в разрешении 2560×1440 во всех играх, а в ряде игр можно попробовать поиграть с тем же качеством графики и в 4К.

Справочные материалы:

Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

Отдельная благодарность компании Asus Russia
и лично Кириллу Погорелову
за предоставленный ноутбук Asus ROG GX531GX
