Видеокарты на базе чипсета nVidia Riva TNT2. Сравнительный обзор


Как и всегда, после массового появления на рынке новых видеоплат мы собираем материалы по ним и делаем сравнительный обзор для того, чтобы читателю было легче ориентироваться в этом разнообразии.

Сегодня пришла очередь видеокарт на базе nVidia Riva TNT2 и nVidia Riva TNT2 Ultra.

В процессе анализа мы будем проводить сравнение раздельно по этим категориям. Это сделано не только из-за того, что Ultra-карты более мощные. Одновременно, это и самые дорогие карты.

В первую очередь дадим спецификации наших тестовых систем:

Система на базе процессора Intel Pentium III:

  • системная плата ASUS P2B-B (i440BX);
  • процессор Intel Pentium III 500 MHz;
  • оперативная память 128 Мb PC-100;
  • монитор ViewSonic P810 (21");
  • операционная система Windows 98.

Система на базе процессора AMD K6-2:

  • системная плата Chaintech 5AGM2 (VIA Apollo MVP3);
  • процессор AMD K6-2 450 MHz;
  • оперативная память 128 Mb PC-100;
  • монитор ViewSonic P810 (21");
  • операционная система Windows 98.

В этом обзоре мы рассмотрим следующие видеокарты:

  • Power Color Sniper 2 (nVidia Riva TNT2)
  • Power Color Sniper 2 M64 (nVidia Riva TNT2 M64)
  • Gigabyte GA-660 (nVidia Riva TNT2)
  • Leadtek WinFast 3D S320II (nVidia Riva TNT2)
  • ASUS V3800 TVR (nVidia Riva TNT2)
  • ASUS V3800 Deluxe (nVidia Riva TNT2 Ultra)
  • Diamond Viper V770 16Mb (nVidia Riva TNT2)
  • Diamond Viper V770 32Mb (nVidia Riva TNT2)
  • Diamond Viper V770 Ultra (nVidia Riva TNT2 Ultra)
  • Creative 3D Blaster Riva TNT2-LCD (nVidia Riva TNT2)
  • Creative 3D Blaster Riva TNT2 Ultra (nVidia Riva TNT2 Ultra)
  • Hercules Dynamite TNT2 Ultra (nVidia Riva TNT2 Ultra)

Начнем с подробного описания каждой из этих карт.

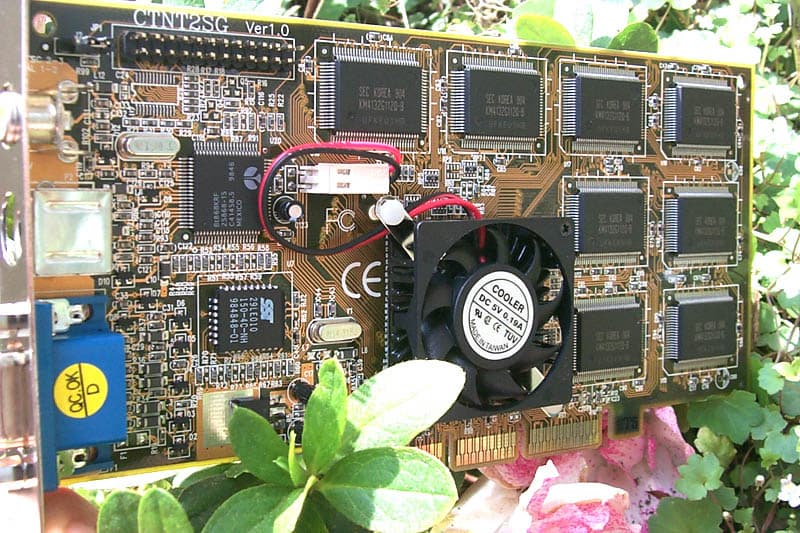

Power Color Sniper 2

Видеокарта имеет AGP 4x конструктив, 32 Мбайт SGRAM 8 ns памяти. Причем все 8 модулей памяти расположены на лицевой стороне платы. Чипсет имеет активный кулер. На плате смонтирован TV-out. Версия BIOS — 2.05.13, драйвера базируются на nVidia reference drivers 1.22.

Драйвера представляют собой практически копию референс-драйверов от nVidia, примечательно только то, что они переведены на русский язык. С картой также поставляется утилита по настройке монитора и частот вертикальной развертки.

Видеокарта поставляется в Retail упаковке, на CD-диске, кроме драйверов и утилит имеется программый DVD-плеер WinDVD.

По умолчанию, карта работает на более низких частотах, чем принято для nVidia Riva TNT2, а именно 100 МГц по чипсету и 110 МГц по памяти. Как можно видеть, это самая медленная из всех TNT2-карт, рассматриваемых в этом обзоре. Но, даже несмотря на это, первые тесты показали, что и на таких частотах плата подвисает, поэтому принято решение тестировать ее на 100/100 МГц. Должны заметить, что ни на коробке, ни в документации, ни в драйверах не было сказано, что чипсет работает не на 125/150 МГц, а всего лишь на 100/110. Любопытно, откуда PowerColor достала такие чипсеты nVidia Riva TNT2, которые перегреваются на штатных частотах. Кстати, рассматриваемая нами карта — это уже второй экземпляр, первый Sniper2 таким же образом не работал на 125/150 МГц. Но тогда, решив, что нам попался просто бракованный экземпляр, мы поменяли плату. Теперь же видим, что это не брак, а сознательный выпуск видеокарт на более низкочастотных чипах.

Power Color Sniper 2 M64

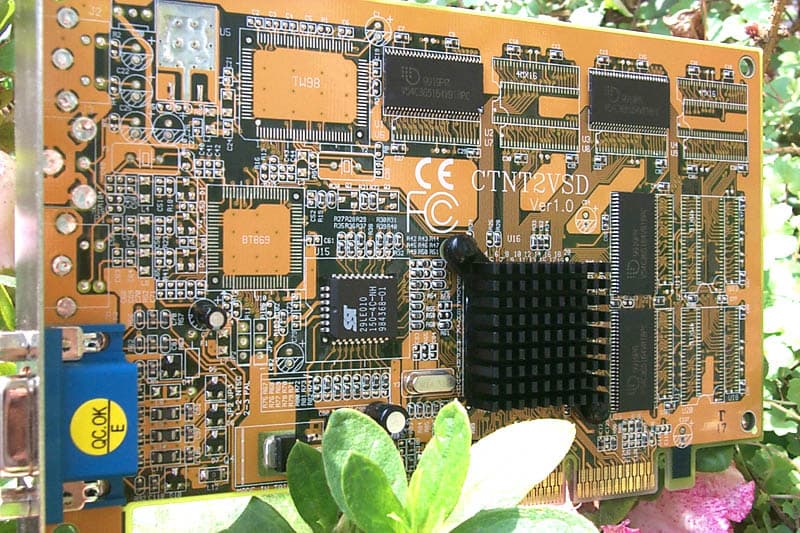

Видеокарта имеет AGP 4x конструктив, 32 Мбайт SDRAM 8 ns памяти, расположенной в 4-х 64-мегабитных модулях. Примечательно, что имеется много пустых мест под микросхемы, что говорит об использовании фирмой-производителем некоей унифицированной печатной платы. Чипсет закрыт радиатором, который я снял впоследствии, чтобы убедиться в том, что на карте действительно установлен nVidia Riva TNT2 M64, поскольку BIOS платы гласил, что у нас nVidia Vanta. Драйвера определили плату тоже как Vanta. BIOS версии 2.05.12, драйвера базируются на референс 1.22 и ничем не отличаются от ранее рассмотренных.


Плата также имеет Retail упаковку, которая от Sniper2 отличается наклейкой, гласящей, что чипсет — nVidia Riva TNT2 M64. Документация и CD-диск полностью аналогичны.

Видеокарта работает по умолчанию на частотах 100/125 МГц, которые соответствуют заявленных для nVidia Vanta частотам. Но где вы видели, чтобы на Vanta ставились 32 Мбайта памяти? Вот почему я снял радиатор и убедился, что перед нами nVidia Riva TNT2 M64. Сразу же возникает вопрос, а чем же, собственно, отличаются чипсеты nVidia Vanta и nVidia Riva TNT2 M64? И тот и другой чипсеты имеют 64-битную шину обмена с памятью. Однако, как показали исследования, nVidia Vanta очень отстает от nVidia Riva TNT2 и даже от nVidia Riva TNT, в то время как nVidia Riva TNT2 M64 показывает результаты лучшие, чем nVidia Riva TNT. Напрашивается вывод, что nVidia Vanta и nVidia Riva TNT2 M64 — это один и тот же чипсет, но работающий на разных частотах (как Riva TNT2 и Riva TNT2 Ultra). Мы понимаем, что BIOS сообщает драйверам название чипсета, поэтому те настраиваются на соответствующие частоты (100/125 МГц для nVidia Vanta и 125/150 МГц для nVidia Riva TNT2 M64). Поэтому тестирование этой платы нам было весьма занимательным. И снова вывод, что Power Color умышленно занижает штатные частоты работы чипов.

Тем не менее, был протестирован и режим разгона карты до частот 140/150 МГц (более высокие частоты плата не потянула).

Gigabyte GA-660

Эта видеокарта необычного синего цвета имеет AGP 4x конструктив, 32 Мбайта SDRAM 7 ns памяти, расположенной в четырех 64-мегабитных модулях. Как можно видеть, отличие этой карты от остальных не только в цвете печатной платы, но и в наличии охлаждающего радиатора с задней стороны карты. Правда, высота ребер этого радиатора очень невелика, поэтому эффект от него не столь существенен. Однако, сам факт наличия дополнительного радиатора, помимо активного кулера на чипсете, может свидетельствовать о подготовленности работы карты на более высоких частотах, что и было выявлено позже.


Кстати говоря, необходимость охлаждать заднюю сторону платы в месте крепления чипсета уже стала просто необходимостью для видеокарт, работающих на повышенных частотах (nVidia TNT2 Ultra или 3dfx Voodoo3), особенно в условиях разгона. Поэтому такое начинание со стороны Gigabyte не может не радовать, поскольку это может иметь развитие. Ведь, как известно, многие тайваньские фирмы занимаются "обезьянничеством", передирая друг у друга интересные технологические решения.

На этом особенности GA-660 не оканчиваются. На плате есть джампер, который можно установить в положение Normal или Turbo. После изменения положения перемычки на нем мы видим измененный BIOS видеокарты при загрузке. Фирма Gigabyte, похоже, и здесь применила аналог своей технологии DualBIOS, когда имеются два разных BIOS для различных режимов работы. Версия обоих BIOS 2AC05B, отличия между ними состоят в установке различных частот работы платы: в режиме Normal — 125/150 MHz, в режиме Turbo — 156/160 MHz. Отсюда мы можем сделать вывод, что фирма-производитель перед установкой чипов на платы проводила тщательный отбор, чтобы чипсеты гарантированно работали на таких повышенных частотах.

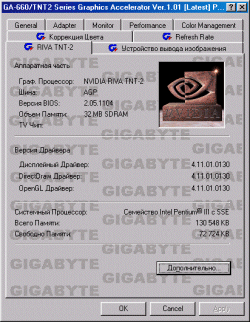

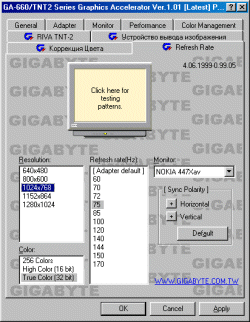

Плата поставляется в Retail упаковке, куда входит документация и CD-диск с программным обеспечением. Версия драйверов базируется на референс 1.30 и отличается переводом настроек на русский язык и наличием диспетчера драйверов в трее.



Поскольку, режим Turbo — один из штатных для данной видеокарты, то принято решение тестировать на частотах 156/160 МГц, а также в режиме разгона на 170/183 Мгц.

Leadtek WinFast 3D S320II

Данная видеоплата имеет AGP 4x конструктив, 16 Мбайт SDRAM 7ns памяти.

На карте смонтирован TV-out и есть посадочное гнездо под VGA-вывод для LCD-мониторов. Чипсет закрыт активным кулером. BIOS от 12 апреля 1999 года.

Драйвера, поставляемые с картой, базируются на референс 1.13

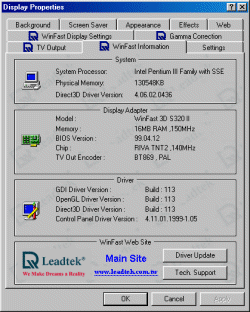

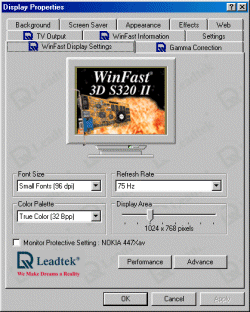

Настройки ничем особым не отличаются, однако есть удобная закладка установки частот и шкала разгона чипсета и памяти.

Поставка платы — Retail, куда входит помимо документации 4 диска с программным обеспечением, в том числе и с различными графическими редакторами. Игр с картой не поставляется.

Видеокарта по умолчанию работает на более высоких для nVidia Riva TNT2 частотах — 140/150 Мгц. Однако, разгон возможен только до 150/175 Мгц, на которых и была также протестирована эта плата. Больше никаких особенностей у этой карты нет.

ASUS V3800 TVR

Эта карта имеет AGP 4x конструктив, причем выполненный полностью по спецификации AGP 2.0, поэтому имеются осложнения с запуском этой карты на некоторых старых системных платах. По рекомендации Chaintech для преодоления этих трудностей следует на ASUS V3800 скотчем или лаком заизолировать последние контакты на AGP-разъеме с обоих сторон, тогда все будет работать. Далее, ASUS V3800TVR имеет 32 Мбайта SGRAM 7ns памяти, расположенной в 8-ми модулях на одной стороне карты. На плате смонтированы Tv-in/out, а также гнездо для стерео-очков ASUS VR100. Чипсет закрыт активным кулером.

BIOS версии 2.05.09, драйвера, поставляемые с картой, базируются на референс 1.20.

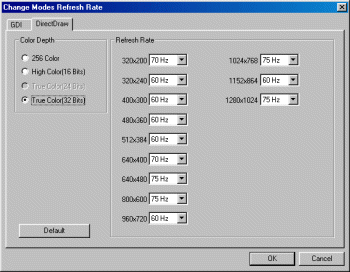

Особенностью драйверов является наличие диспетчера настроек, помещаемого в трей системы, а также утилиты для разгона карты. Есть и популярная утилита по установке частот работы монитора для всевозможных разрешений.

Карта поставляется в Retail-упаковке, в комплект входят кабели для TV-in/out, переходник S-Video — Composite, документация, диск с программным обеспечением и две игры: Turok2 и Need For Speed III.

Bидеоплата работает по умолчанию на 125/150 МГц. Однако, возможен разгон до 150/210 МГц и выше. Поэтому принято решение протестировать эту карту также в режиме разгона 150/200 МГц. На этих частотах плата работает стабильно и в условиях жаркой погоды.

ASUS V3800 Deluxe

Карта внешне как две капли воды похожа на предыдущую. Имеет тоже 32 Мбайта SGRAM памяти, но 5.5 ns. Базируется на чипсете nVidia Riva TNT2 Ultra.

Как и у V3800TVR, у этой платы есть коннекторы TV-in/out и гнездо для подключения стерео-очков. Сами очки ASUS VR100 поставляются вместе с платой в Retail-поставке В роскошную коробку также входят две игры Turok2 и Need For Speed III и кабели для подключения TV-in/out. Это — самая дорогая из всех Ultra-карт, которые мы тестировали.

Драйвера, поставляемые с картой, такие же, как у ASUS V3800TVR.


Плата работает по умолчанию на частотах 150/183 МГц, и, к сожалению, не так хорошо разгоняется по чипсету. Добиться устойчивой работы на частотах выше 160/220 МГц нам не удалось, хотя для карты с таким набором дополнительных функций и это очень хорошо.

Diamond Viper V770 16Mb

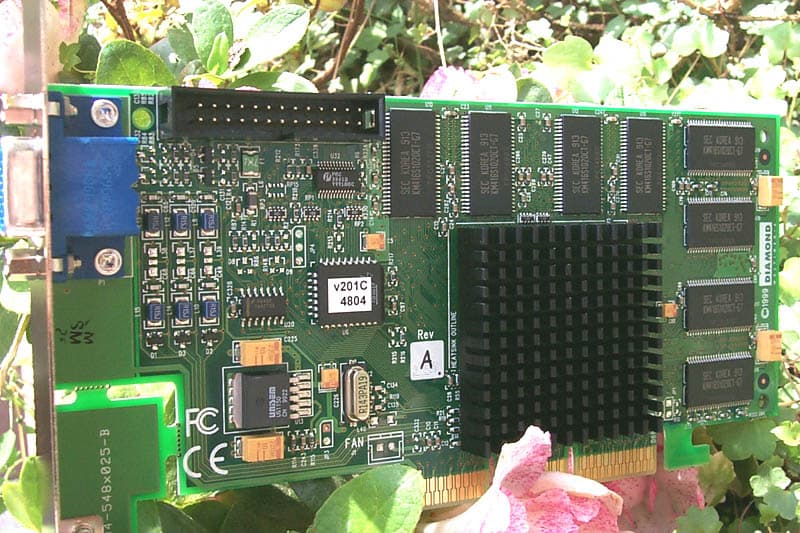

Мы протестировали две карты этой фирмы на nVidia Riva TNT2, но с разным объемом памяти. Данная плата базируется на AGP 2x/4x конструктиве и имеет 16 Мбайт SDRAM 7ns памяти.

Чипсет закрыт массивным игольчатым радиатором, никаких дополнений в виде TV-out карта не имеет. BIOS версии 202C3A02, поставляемые драйвера базируются на референс версии 1.30.

Поставка этой платы — ОЕМ, поэтому это самая дешевая из ныне продающихся видеоплат на базе nVidia Riva TNT2. В поставку кроме диска с программным обеспечением входит листовка с руководством по переключению джампера, переключающего режимы AGP 2x и 4x. В связи с тем, что особенности драйверов у всех карт семейства V770 одинаковые, то мы их рассмотрим ниже, когда будем рассказывать об Viper V770 Ultra.

Видеокарта работает по умолчанию на частотах 125/143 МГц, что даже немного ниже, чем обещано для nVidia Riva TNT2, по-видимому, Diamond ориентируется на то что 7 ns память рассчитанна на 143 МГц. Тем не менее, разгон был возможен. Чипсет удалось вывести на 160 МГц, а память на 183 МГц при условии устойчивости работы. Разумеется, что при этом на радиатор прикреплялся вентилятор.

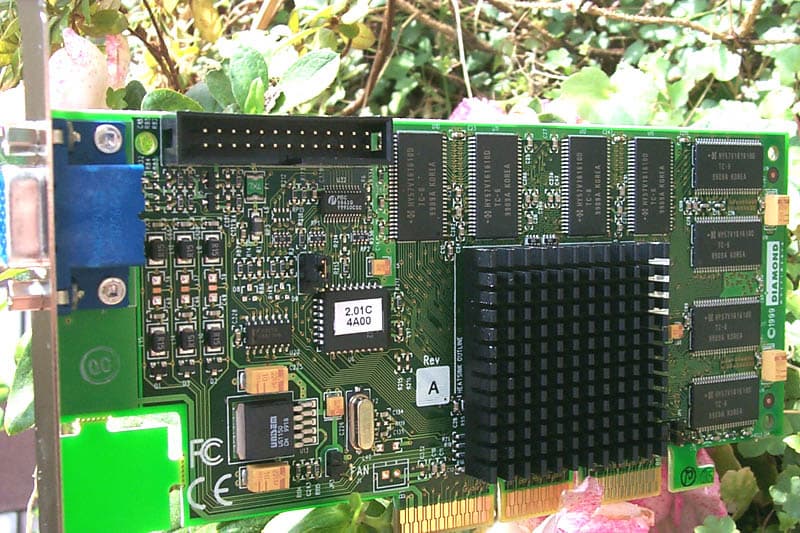

Diamond Viper V770 32Mb

Плата базируется на AGP 2x/4x — конструктиве, имеет возможность при помощи джампера переключаться между этими режимами AGP. На карте размещены 16 модулей памяти SDRAM 6ns (по обеим сторонам платы), которые образуют 32 Мбайта видеопамяти

Как мы видим, обе карты Diamond Viper V770 выполнены на одинаковым печатных платах, поэтому никаких отличий, кроме разного объема памяти, между ними нет. BIOS версии 202C4A01, драйвера базируются на референс 1.30.

Протестированная нами карта была ОЕМ, поэтому кроме листовки и диска с программным обеспечением, ничего больше нет.

Данная плата работает по умолчанию на частотах 125/150 МГц, чипсет позволяет устойчиво работать на 160 МГц, а вот установка такой быстрой как 6 ns памяти дает возможность ее разгона до 230 МГц!

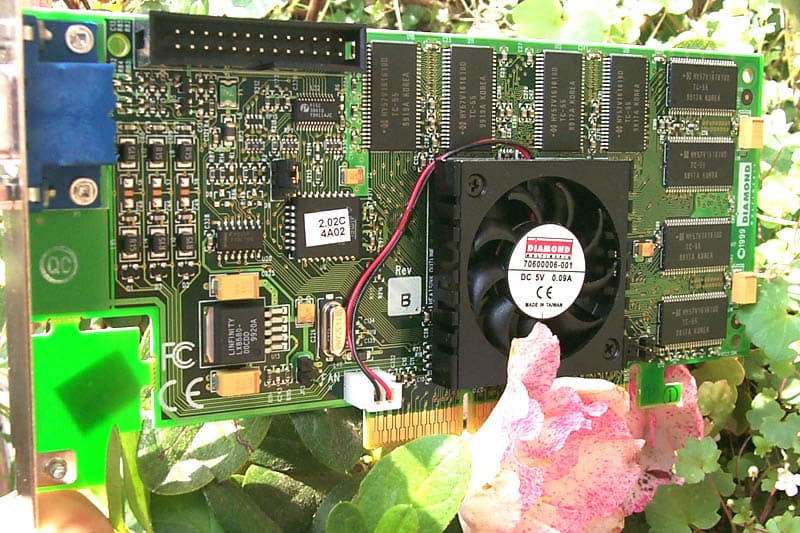

Diamond Viper V770 Ultra

Эта видеокарта появилась совсем недавно, когда уже на прилавках имелись другие виды карт на nVidia Riva TNT2 Ultra. Отличает ее самая высокая цена — если у ASUS V3800 Deluxe вычесть стоимость стерео-очков, то цена получится ниже, чем у Diamond Viper V770 Ultra. Карта выполнена на базе той же печатной платы, что и вся серия V770, поэтому от предыдущей ее отличает лишь наличие 5.5 ns памяти (32 Мбайта) и активного кулера на чипсете.

Поставляется плата в Retail-упаковке. В красочной коробке можно было найти три игры: Need For Speed III, Super Bike и Country Wild Metal.

BIOS — версии 202C4A02, драйвера, поставляемые с картой, базируются на референс 1.30. Остановимся на драйверах. Выпуск новых видеокарт этой весной фирма Diamond ознаменовала тем, что с платами поставляется новая версия утилит InControls



Как видим, все настройки 3D построены по принципу профилей для каждого приложения. То есть, если еще не было запущено ни одной 3D-игры, настроить 3D-графику просто невозможно. Таким образом, надо сначала запустить игру, убедиться, что она работает некачественно или плохо, а потом уже идти менять настройки для нее. Привязка профиля идет к имени запускаемого EXE-файла. Опять-таки, если игру переместить в другое место или переинсталлировать, то все настройки надо делать заново. Мне лично это очень не понравилось. Также можно обратить внимание на параметр 3D Turbo Gauge. Это и есть обещанная фирмой Diamond утилита для разгона. Она работает путем выставления одного из пяти уровней Boost Level. При этом нет ни слова о том, какая же частота включается на самом деле. Самое интересное, когда я запустил утилиту PowerStrip 2.51, то она никоим образом не реагировала на изменения этих уровней. В общем, сложилось впечатление, что эти драйвера были написаны для начинающих пользователей, которым знать не положено, что видеоплаты работают на каких-то частотах.

Данная карта работает по умолчанию на 150/183 МГц. Скажу сразу, что встречаются карты, у которых разогнать память выше 183 МГц не удается ни на каких драйверах. Скорее всего, BIOS запрещает разгон. Тем не менее, мы смогли найти карту, которая работала на частотах 175/225 МГц.

Creative 3D Blaster Riva TNT2-LCD

Фирма Creative Labs выпустила эту карту на чипсете nVidia Riva TNT2 гораздо позже аналога на nVidia Riva TNT2 Ultra, тем не менее, мы получили опытный образец этой платы, являющейся самой дешевой из всех nVidia Riva TNT2-карт (подчеркиваем, что это не nVidia Vanta или nVidia Riva TNT2 M64, а полноценная nVidia Riva TNT2), но в то же время и имеющей некоторые дополнения.

Видеокарта имеет AGP 4x — конструктив, 16 Мбайт SDRAM 6ns памяти, имеет TV-out и VGA-выход для LCD-мониторов.

На чипсете приклеен игольчатый радиатор. BIOS версии 2.05.08. Протестированная нами плата была ОЕМ, поскольку это был опытный образец.

По умолчанию карта тактуется на 125/150 МГц как обычные nVidia Riva TNT2-карты. Максимальные значения частот устойчивой работы платы достигли 150/220 МГц. Естественно, что для получения таких частот потребовалось прикрепить на радиатор вентилятор.

К сожалению, серийно выпускаемой карты Creative 3D Blaster Riva TNT2 нам получить не удалось, поэтому в сравнительном анализе будет участвовать только LCD-вариант карты.

Creative 3D Blaster Riva TNT2 Ultra

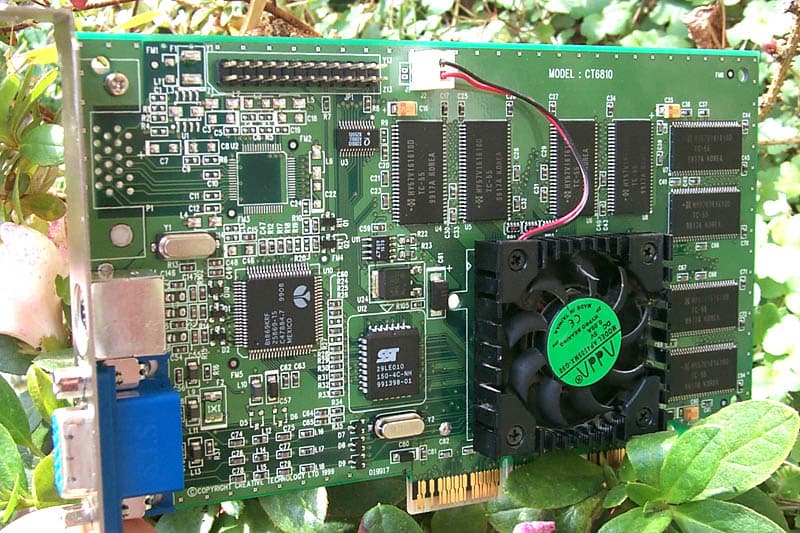

Эта плата от Creative Labs вышла первой среди новинок на nVidia Riva TNT2. Creative стала единственной компанией, которая сразу выпустила на рынок более дорогую и скоростную модель. Все остальные фирмы вначале продвигали nVidia Riva TNT2-варианты плат, а потом уже и nVidia Riva TNT2 Ultra-карты.

Эта карта имеет AGP 2x (подчеркиваю, что не 4x) конструктив, 32 Мбайт SDRAM 5.5 ns памяти, расположенной по обеим сторонам платы.

Плата имеет активный кулер на чипсете, точно такой же, что и у Diamond Viper V770 Ultra. Надо сказать, что это решение нельзя назвать удачным. Вентилятор обдувает почти плоский радиатор, поэтому вынесение тепла от чипа не столь эффективно, как, например, у ASUS V3800. К сожалению, при наличии отверстий около чипсета для монтажа радиатора, кулер все же был приклеен. По опыту уже известно, что более эффективным является крепеж кулера к карте с использованием теплопроводящей пасты, а не клея.

Поставляется видеоплата в Retail-упаковке, куда входит также переходник S-Video-Composite, CD-диск с драйверами и сопутствующим программным обеспечением, листовки и традиционно уже поставляемая фирмой Creative со всеми своими картами программа Colorific для регулировки правильной настройки цветовой гаммы монитора. Никакие игры в данную поставку не входили.

BIOS — версии 2.05.13, драйвера, поставляемые с картой, базируются на референс 1.20. Должен отметить, что фирма Creative постоянно работает над выпуском новых драйверов, поэтому на момент написания обзора уже вышли драйвера, основанные на референс 2.03. Драйвера выполнены в стиле Creative с одной закладкой Blaster Control, которая дает практически те же функции по настройке 3D, что и эталонные драйвера от nVidia,




плюс утилиту для разгона видекарты Creative Overclocker.



На сегодняшний день это одна из самых мощных из всех Ultra плат, которая позволяет разгон до 190/220 МГц! Для получения некоторого запаса устойчивости мы тестировали плату в режиме разгона на частотах 183/220 МГц. По умолчанию, карта, как и все Ultra-платы, работает на 150/183 МГц.

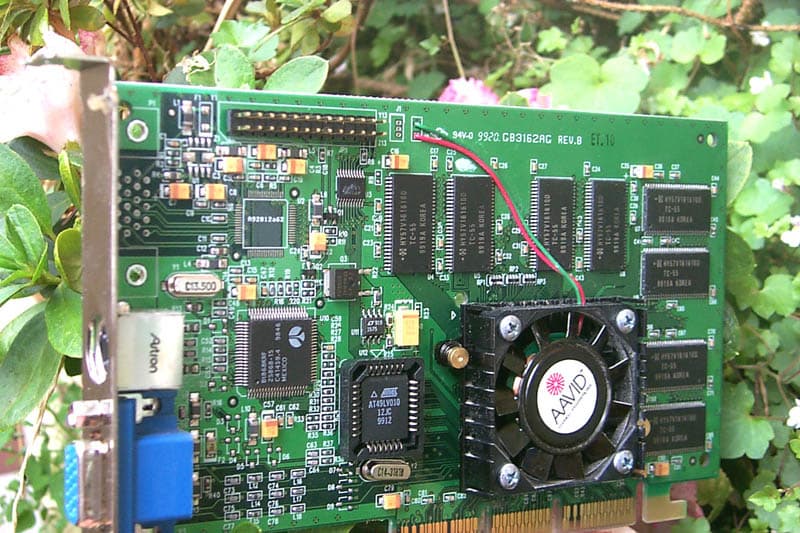

Hercules Dynamite TNT2 Ultra

Видеокарта имеет AGP 4x конструктив и TV-out. Как теперь принято, ТВ-выход представляет собой гнездо S-Video, а в поставку входит переходник S-Video-Composite. Плата снабжена 32 Мбайтами 5.5 ns памяти, расположенной по обеим сторонам карты (таким образом, плата в целом мало отличается дизайном от предыдущей). На чипсете установлен активный кулер. Причем, не приклеен, а смонтирован на крепеже (мы уже много раз утверждали, что этот способ монтажа охладительной системы намного эффективнее приклеивания кулера к чипсету). Да и сам вентилятор, как можно убедиться, глядя на фотографию, намного более эффективен, чем все рассматриваемые выше.

Видеоплата поставляется в красочной Retail-упаковке, в которой, кроме самой карты, CD-диска, единого для всех линеек карт Hercules руководства и переходника S-Video-Composite ничего больше нет.

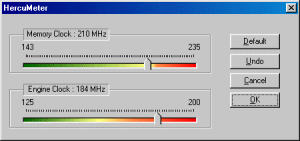

Плата имеет BIOS версии 2.05.11, драйвера, поставляемые с картой, базируются на референс версии 1.76 и дают практически тот же самый набор настроек. Это программное обеспечение под названием HerculesMeter включает также и утилиту для разгона.



Самая главная особенность этой карты в том, что по умолчанию она работает на частотах 175/200 МГц, то есть, выше, чем все остальные nVidia TNT2 Ultra платы. Отсюда становится понятно, почему этих плат мало у Hercules, все чипы перед установкой их на карты проходят тестирование и отбор, так как частота работы TNT2 Ultra, установленная фирмой nVidia равна 150 МГц.

Отметим, что для тестирования мы отобрали среди пяти плат самую разгоняемую, которая работала на частотах вплоть до 195/235 МГц. Но при тестировании мы стали использовать частоты 191/230 МГц. Таким образом, Hercules Dynamite TNT2 Ultra является на сегодняшний день самой быстрой картой из всех семейства плат на базе чипов от nVidia, однако же и самой дорогой видеоплатой в этом ряду.

[ Далеее: результаты тестирования ]
