Сетевая купольная HD-камера наблюдения
ACTi KCM-8111


Признаться, мы были слегка шокированы, когда распаковали присланную коробку и увидели эту камеру «живьем». Трудно было ожидать, что на тестировании у нас окажется столь дорогая, профессиональная и узкоспециализированная техника. Это не преувеличение; забегая вперед, отметим, что целевой аудиторией подобной техники является, как правило, корпоративный клиент. В крайнем случае — хозяин немаленького домовладения, нуждающийся в круглосуточном видеоконтроле помещений с большой площадью. Именно помещений, поскольку класс защиты данной камеры не подразумевает ее эксплуатацию на улице.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

Конструкция, технические характеристики

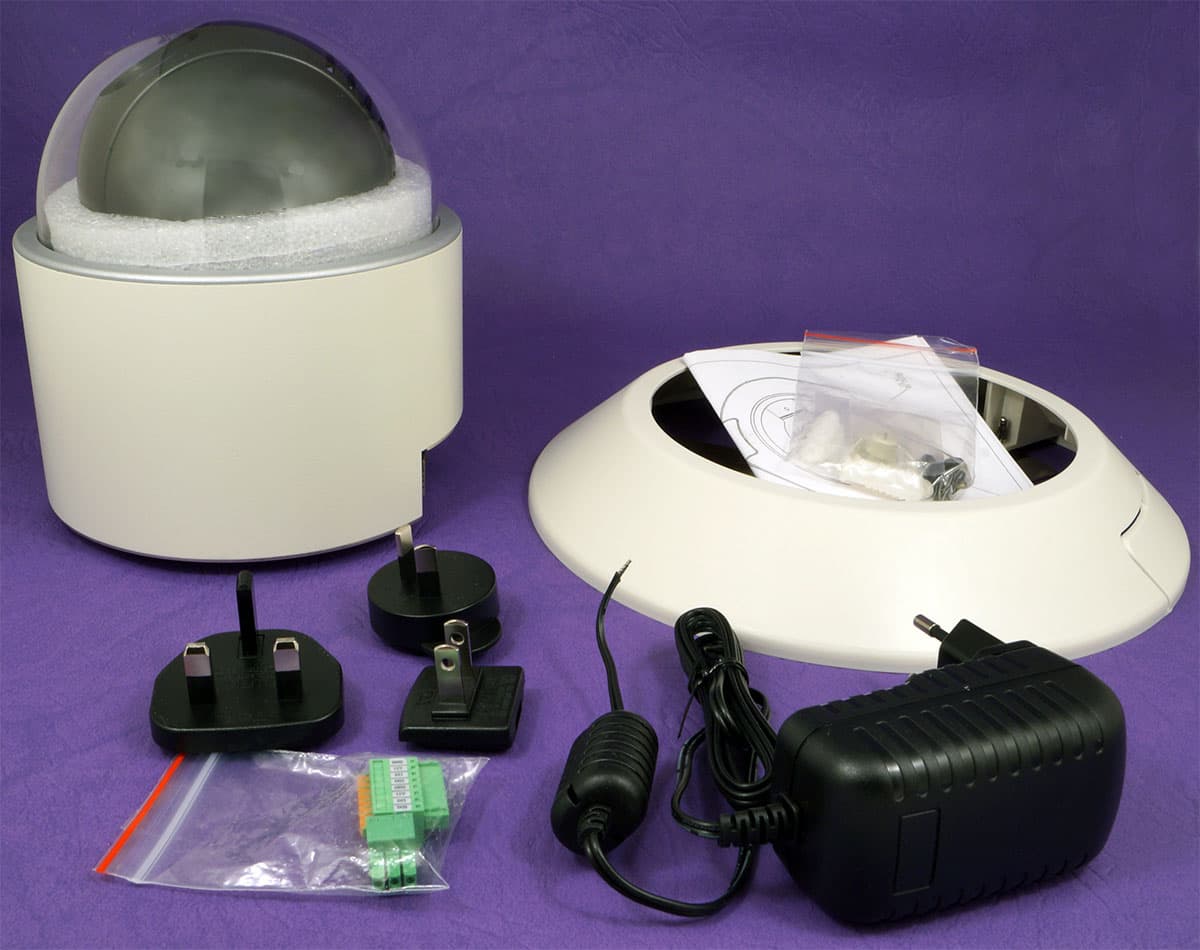

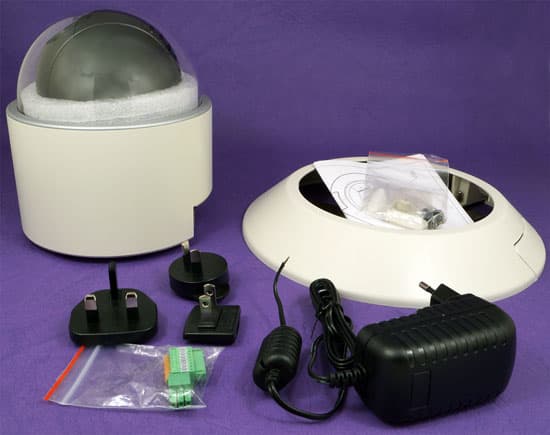

На следующем снимке показана скромная комплектация камеры: потолочное крепление-основание с декоративной пластиковой накладкой, адаптер питания с переходниками под различные типы электрических розеток, и соединительные колодки для входа питания и цифровых входов. Размеры самой камеры здесь могут показаться небольшими, но это результат перспективы на фотографии. Габариты аппарата составляют 126×163 мм, что вряд ли подходит для использования в комнате или кабинете средних размеров.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

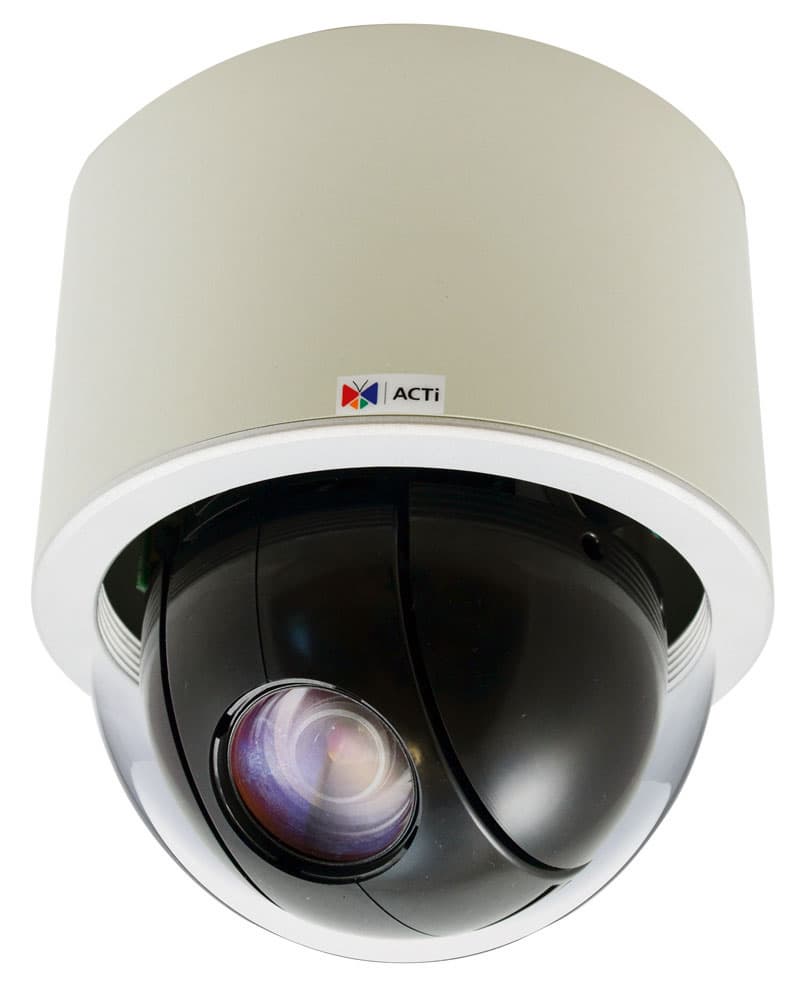

Корпус аппарата изготовлен из металла с напылением цвета топленого молока. При транспортировке поворотный купол камеры фиксируется кольцом из вспененного пластика, с целью предохранить хрупкий сервоприводный механизм от тряски. Во время эксплуатации камера накрывается прозрачной полусферой, которая ввинчивается в корпус.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111 Сетевая купольная HD-камера наблюдения ACTi KCM-8111

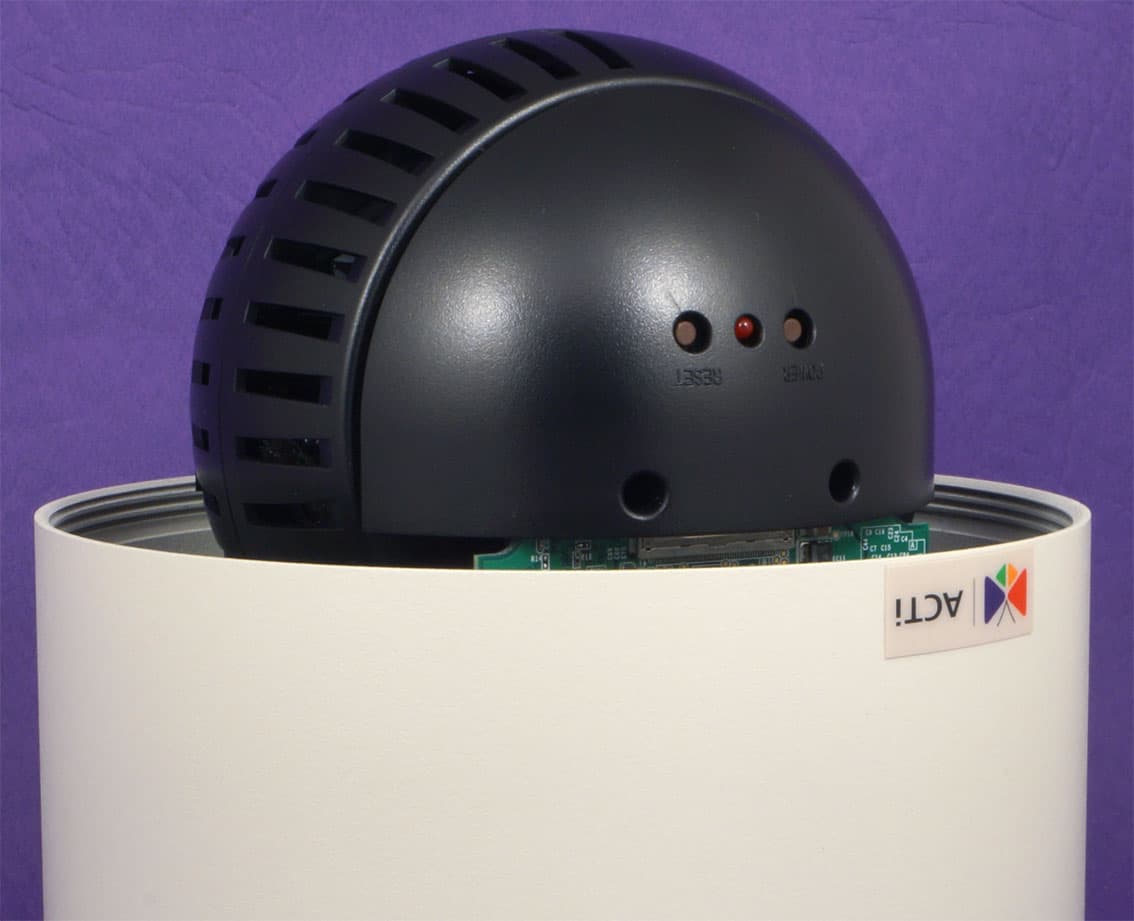

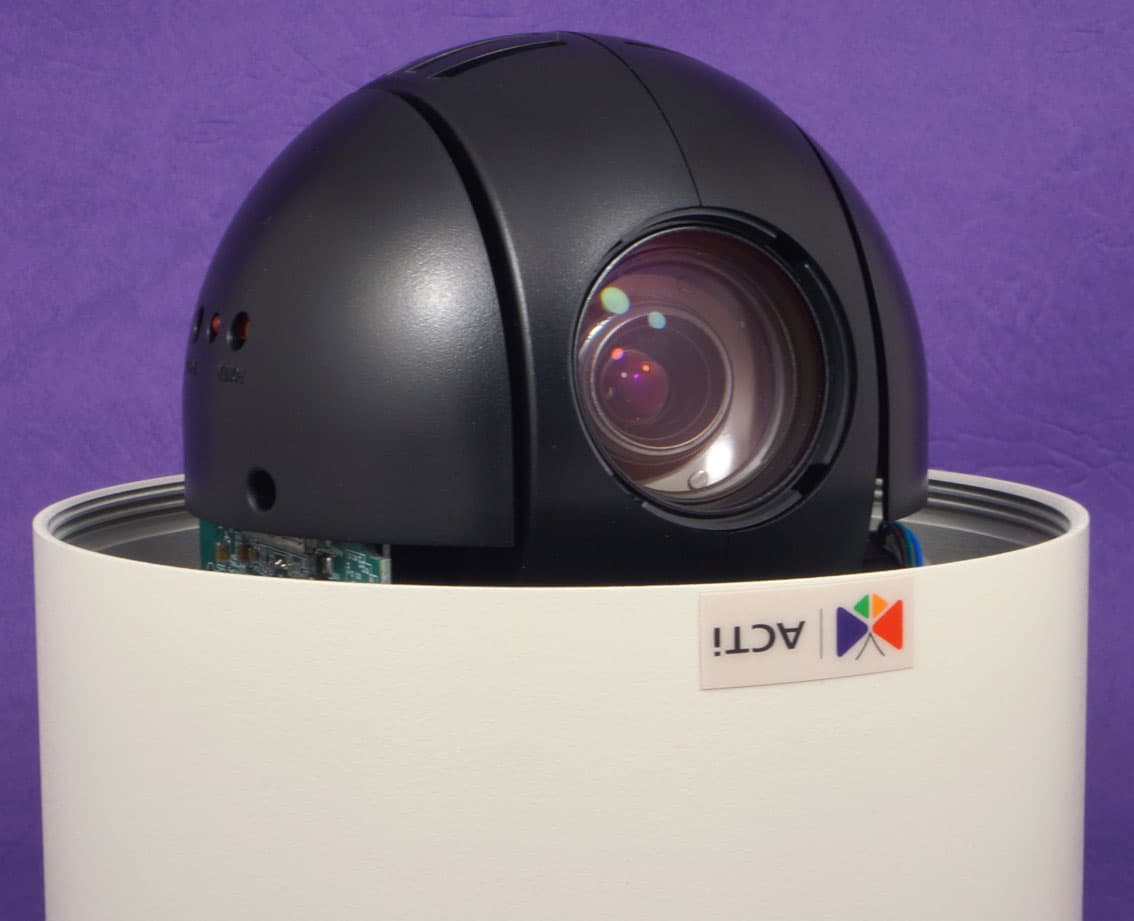

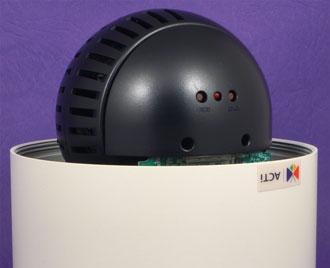

Поворотно-оптическая часть камеры выполнена из черного пластика, и состоит из двух компонентов: поворотной полусферической платформы и качающегося центрального сегмента, содержащего оптику и матрицу. Центральный сегмент имеет множество вентиляционных отверстий, помогающих отводить излишнее тепло от матрицы. На одном из боков поворотной полусферы находится красный светодиодный индикатор активности, кнопка включения/отключения питания, и кнопка Reset, перезагружающая аппарат.

Конструкция аппарата выполнена таким образом, что оптическую часть камеры можно направить в любую сторону, повернув на любой угол. При этом камере не мешают ограничения поворотного механизма — его фактически можно вращать вокруг оси. Такая возможность достигается за счет программной опции «Auto-Flip». Когда камера при вращении достигает предела диапазона панорамирования, поворотный механизм делает сальто на 350 градусов: можно продолжать панорамирование. Работа опции «Auto-Flip» наглядно показана в следующем ролике:

Для просмотра ролика в большем размере нажмите кнопку «Оригинальный размер»

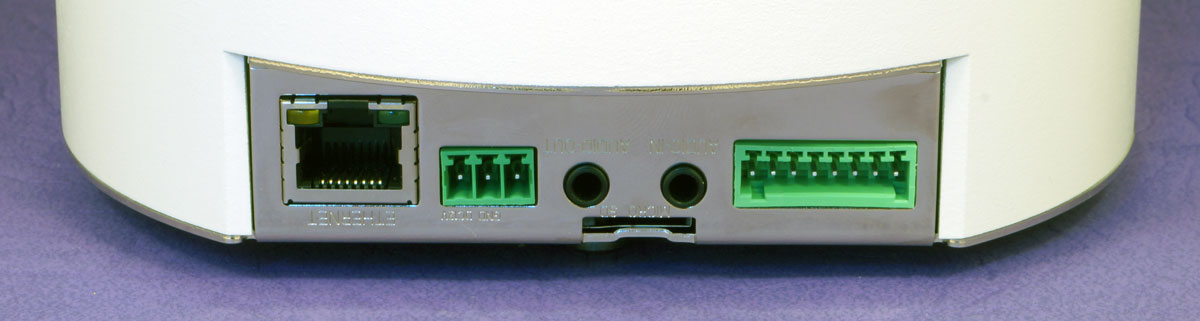

Ближе к нижней части корпуса находится панель интерфейсов. Здесь в ряд расположены Ethernet-порт, вход адаптера питания, слот для карты памяти формата micro SD, аудиовход и аудиовыход, и длинный разъем для подключения цифровых входов и выходов. Питание камеры может осуществляться как посредством сетевого адаптера, так и по локальной сети с помощью нового стандарта High PoE (IEEE802.3at). Правда, для этого потребуется наличие PoE-инжектора, поддерживающего данную технологию.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

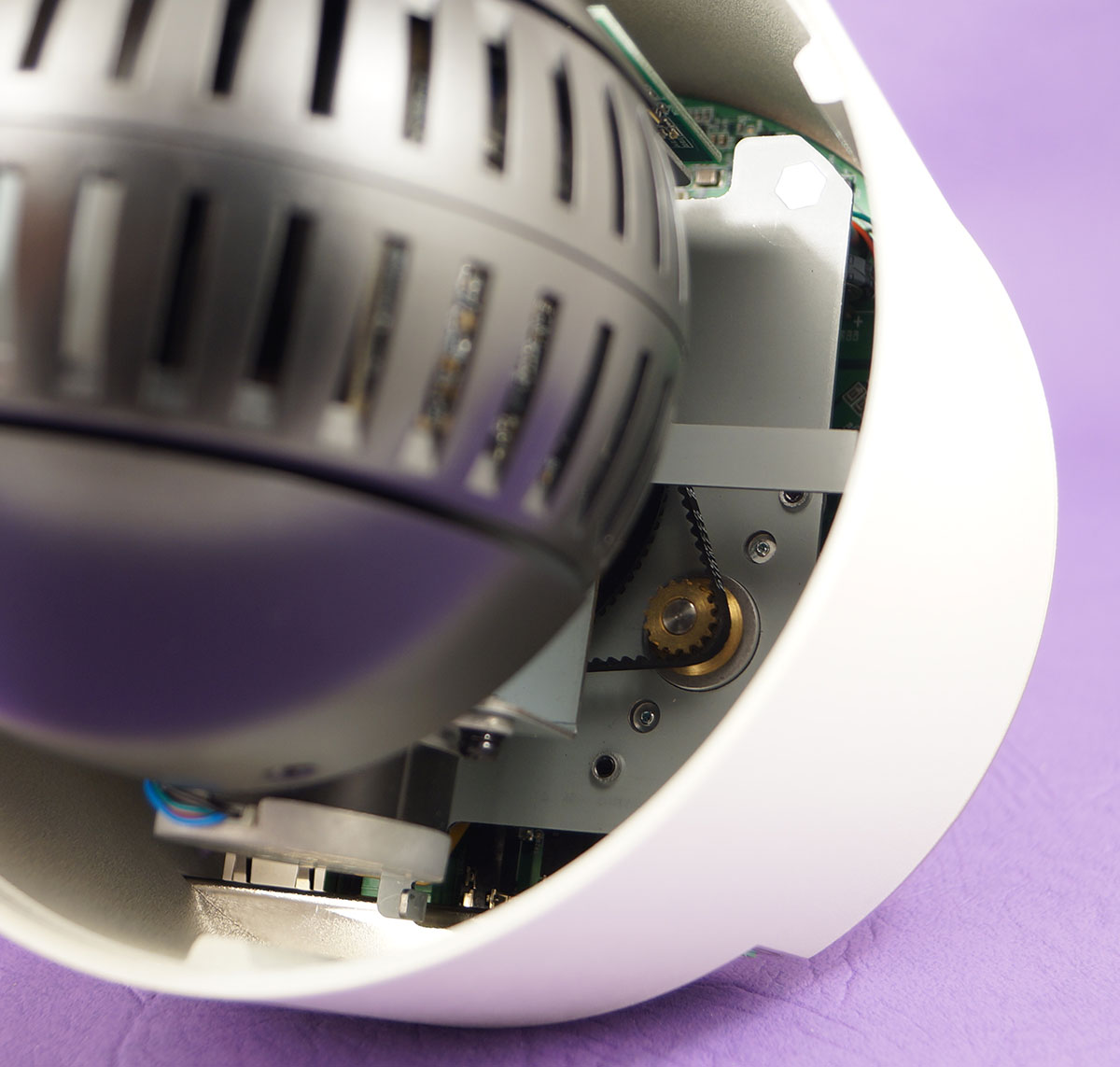

Заглянув внутрь корпуса, можно увидеть вал микромотора, который, вращаясь с определенной скоростью, проворачивает зубчатый ремень. Который, в свою очередь, передает вращение поворотной платформе. Точность и скорость работы данного механизма приятно удивляют.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111 Сетевая купольная HD-камера наблюдения ACTi KCM-8111

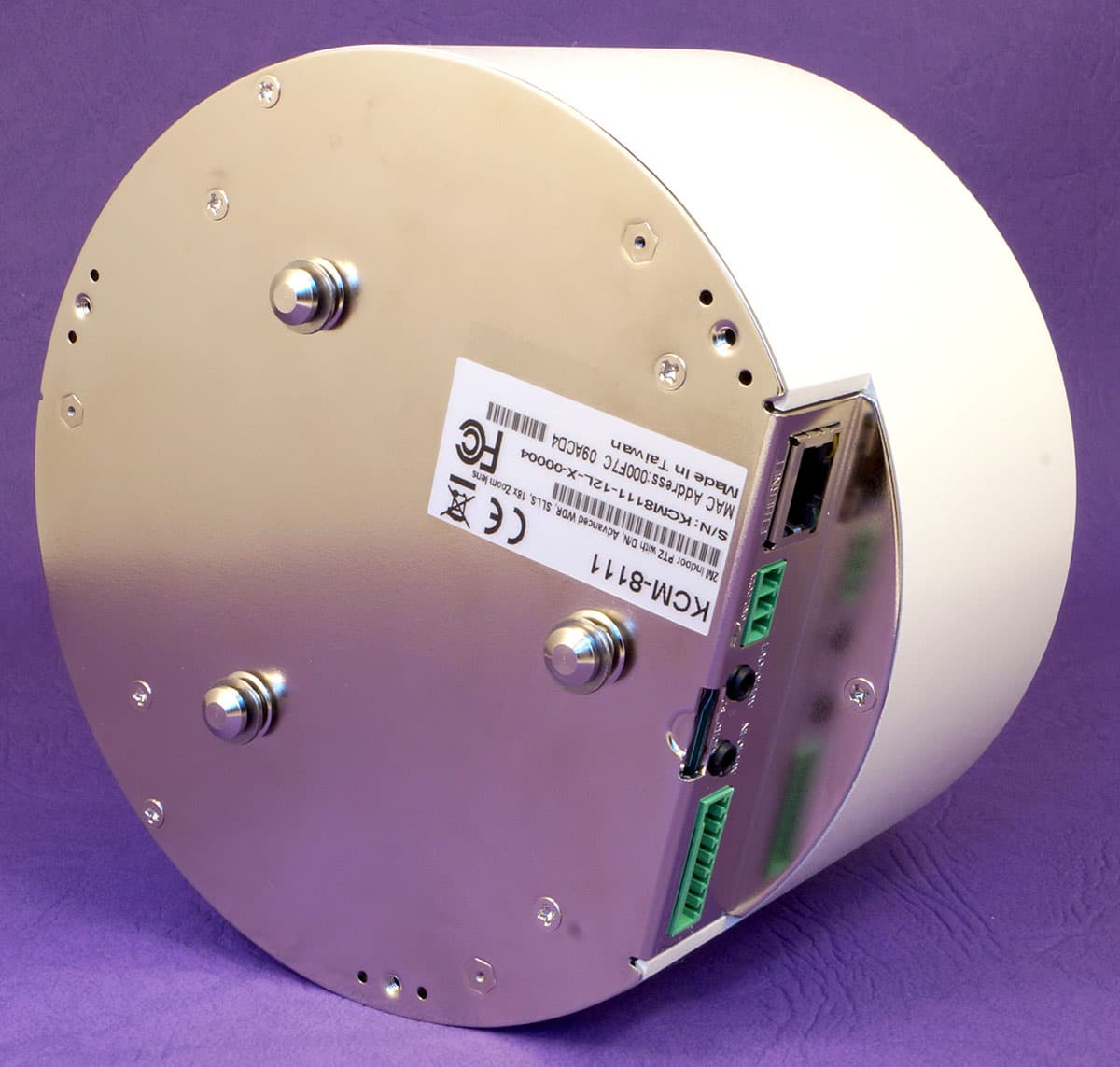

Дно камеры имеет три металлических ножки-фиксатора. Данными фиксаторами камера крепится к прилагаемой площадке. Также имеется возможность отдельно приобрести прочие виды креплений, включая подвесные и внутрипотолочные.

Основные технические характеристики камеры приведены в таблице:

Матрица, объектив
Датчик изображения
высокочувствительная CMOS-матрица с прогрессивным сканированием
Объектив
  • фокусн. расст.: f=4,7—84,6 мм
  • диап. диафрагм: F1,6—2,8
  • угол обзора по горизонтали: 48,9° макс.
  • оптический зум: 18x
Мин. освещенность
  • цвет: 0,1 люкс при F1,6
  • ч/б: 0,05 люкс при F1,6
Выдержка
от 1/13 до 1/10000 с
Поворотный механизм
Скорость панорамирования и наклона
от 0,5° до 90° в секунду
Диапазон
  • панорамирования: 0°—350°
  • наклона: 0°—180°
Видео
Видеостандарты
H.264/MPEG-4 SP/MJPEG, два параллельных потока
Разрешение, частота кадров
  • H.264, MJPEG: 1920×1080@15 fps, 1280×720@30 fps, 640×480@30 fps
  • MPEG-4 SP: 1920×1080@11 fps, 1280×720@25 fps, 640×480@30 fps
Битрейт
переменный/постоянный, от 28 КБ/с до 6 МБ/с (на каждый видеопоток)
Сеть
Поддерживаемые протоколы и сервисы
TCP, UDP, HTTP, HTTPS, DHCP, PPPoE, RTP, RTSP, IPv6, DNS, DDNS, NTP, ICMP, ARP, IGMP, SMTP, FTP, UPnP, SNMP, Bonjour
Сеть
1, Ethernet (10/100 Base-T), RJ-45 connector
Интерфейсы
Цифровые входы/выходы
2, terminal block/2, terminal block
Питание
  • сетевой адаптер 12В
  • High PoE (IEEE802.3at)
Хранение данныхы
сеть, карта памяти формата micro SD/SDHC
Аудио
аудиовход/аудиовыход
Прочие характеристики
Рабочие условия
от −10 до +50 °C, влажность 10%—85%
Габариты (диаметр, длина), масса
∅126×163 мм, 1500 г

Эксплуатация

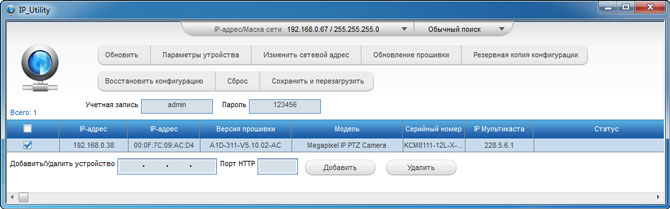

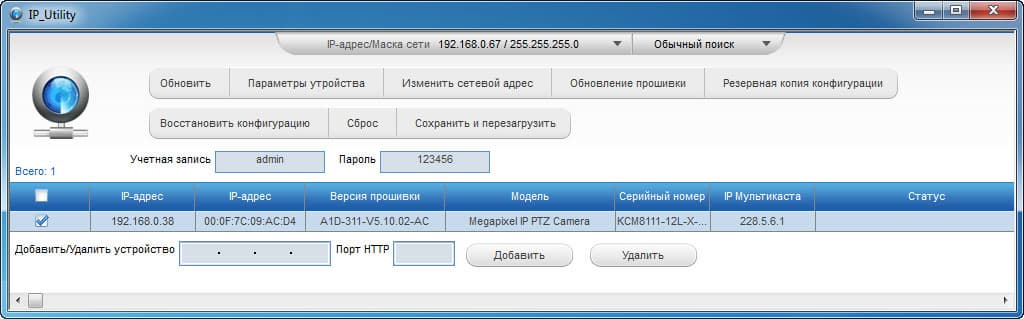

Для первоначальной настройки аппарата рекомендуется воспользоваться специальной утилитой, которая производит поиск камеры в локальной сети. Данная утилита позволяет добавить камеру вручную, введя ее IP-адрес и порт, если по каким-то причинам IP Utility не может отыскать нужную камеру. Здесь же имеется возможность обновить встроенное в камеру ПО.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

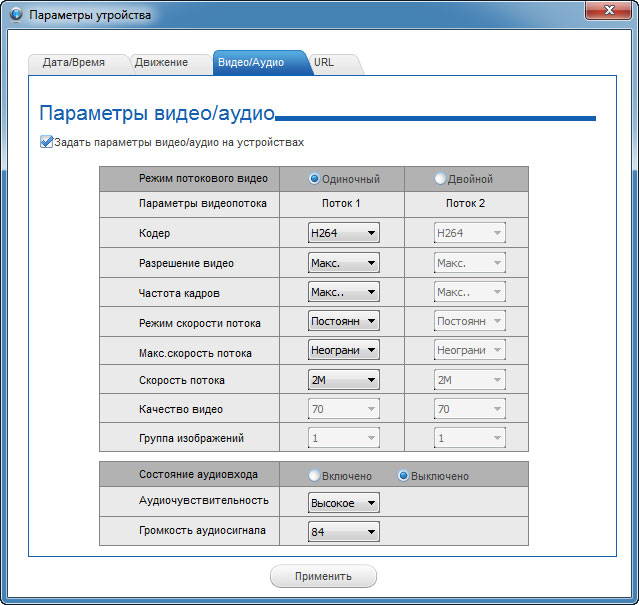

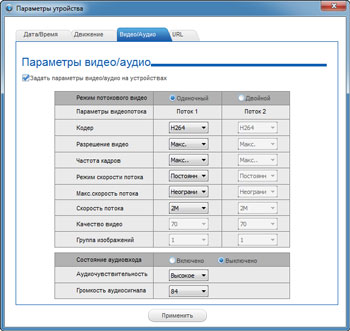

Среди начальных настроек камеры присутствуют установка даты, времени и параметры их обновления, настройка детектора движения и настройка способа сжатия видео с выбором количества потоков, одновременно транслируемых камерой.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

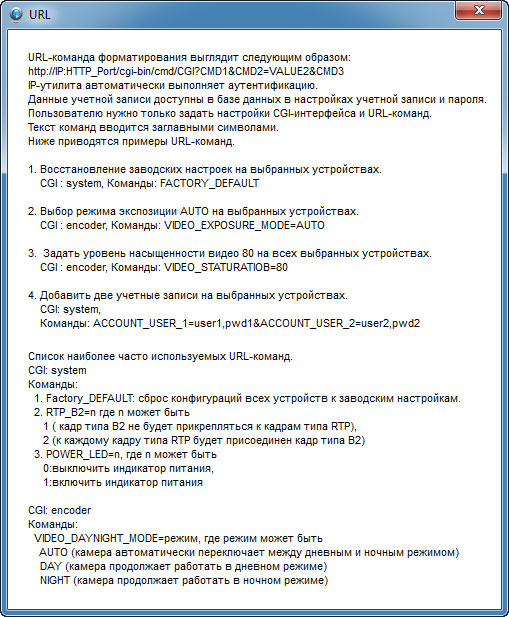

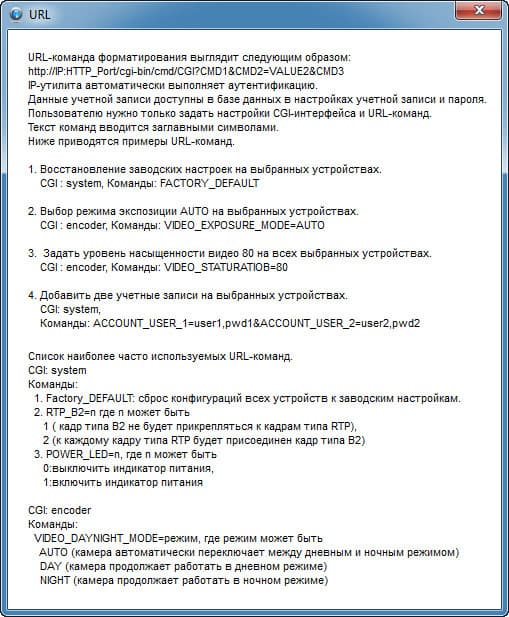

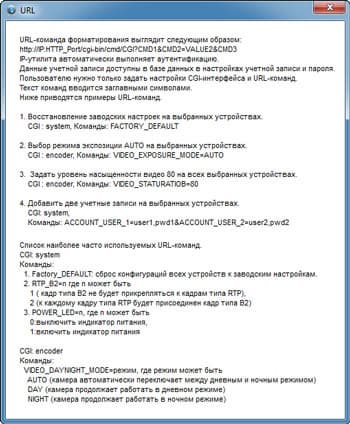

Здесь же присутствует вкладка, на которой пользователь может отправить одну из специальных URL-команд на устройство.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

Однако некоторые из параметров, находящихся в данной утилите, имеют расхождение с параметрами самой камеры. Думается, это вызвано тем, что IP Utility является единой для всех камер ACTi универсальной программой, которая не в состоянии отобразить все возможные параметры, имеющиеся в каждой конкретной камере. По этой причине настройки камеры лучше всего производить непосредственно на ее странице.

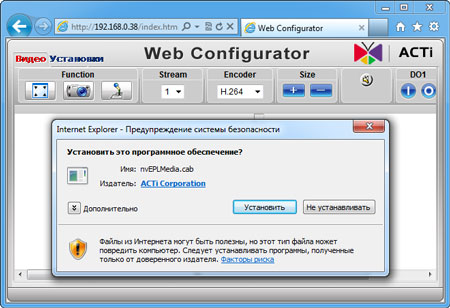

Для того, чтобы зайти на эту страницу, требуется набрать IP-адрес камеры в адресной строке браузера (также можно просто щелкнуть мышкой по имени камеры в программе IP Utility). К сожалению, камера может работать только с одним браузером. Не стоит тратить время на угадывание — это, конечно же, Internet Explorer. Поддерживаются версии от 7.x и выше. При первом входе на страницу камеры пользователю будет предложено установить надстройку, без которой общение с устройством окажется невозможным.

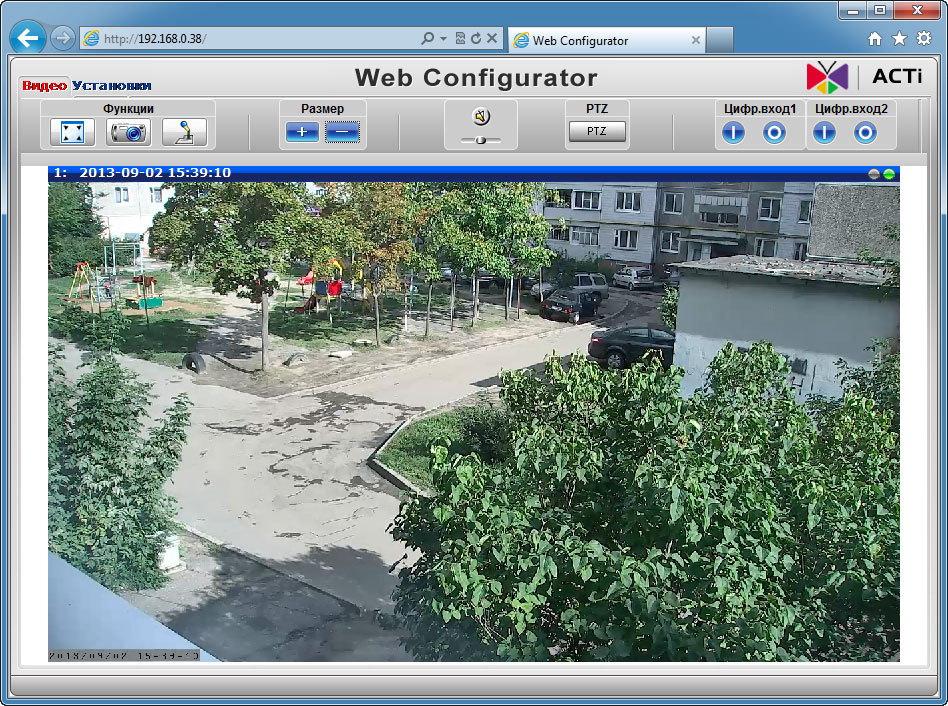

После быстрой установки надстройки в окне браузера отобразится живое видео, поступающее с камеры. Данная страница является заглавной и называется незамысловато: Web Configurator.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

Здесь, помимо видеоокна, имеется несколько весьма ценных инструментов:

  • кнопка перевода изображения в полноэкранный режим. Данная функция будет полезна, если видеопоток с камеры имеет разрешение 1920×1080 при наличии монитора с таким же или бо́льшим, разрешением. Если же в настройках камеры выставлено разрешение видеопотока 1280×720, то в полноэкранном режиме на Full HD-мониторе такое изображение не растягивается на весь экран, а обрамляется черной рамкой
  • кнопка создания стоп-кадра. Стоп-кадр всегда записывается в папку Users\Имя_Пользователя\Pictures, причем изменить целевой каталог нельзя
  • кнопка включения/отключения передачи аудиопотока
  • кнопки, изменяющие размер отображаемого на странице видео (это касается только живого просмотра)
  • регулятор уровня громкости аудиопотока
  • PTZ — запуск средств управления поворотно-зуммирующим механизмом

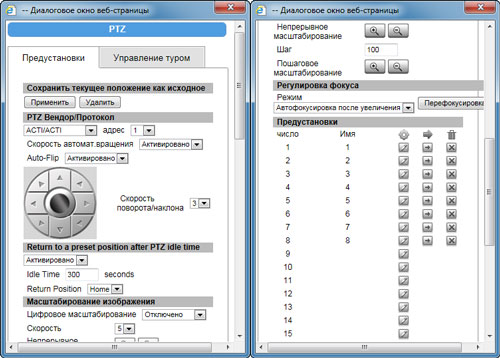

Рассмотрим последний пункт подробнее. Нажатие кнопки PTZ (Pan-Tilt-Zoom, панорамирование-наклон-зуммирование) запускает новое диалоговое окно Internet Explorer, которое всегда находится поверх основного, родительского окна. Сразу же отметим недостаток этого модуля: данное диалоговое окно имеет неизменяемый фиксированный размер. Зачем и почему создан такой дискомфорт — непонятно. Учитывая наличие в окне множества органов управления, к которым желателен мгновенный доступ, жесткая фиксация границ окна кажется более чем странным решением. Так, для того, чтобы от кнопок панорамирования перейти к кнопкам изменения фокусного расстояния (зум), требуется промотать содержимое окна вниз. Если же вновь потребовалось панорамирование — мотаем обратно. Сомнительное удобство.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

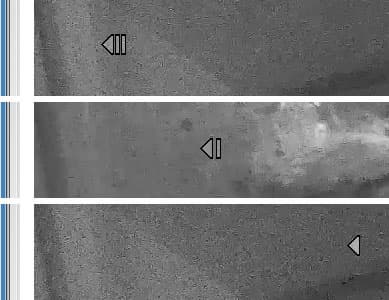

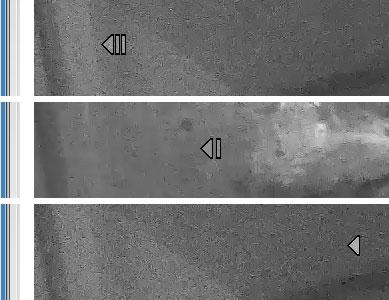

Положение спасает одна довольно удобная программная надстройка, превращающая курсор мыши в виртуальные органы управления камерой. Так, при включенном окне PTZ курсор мыши при наведении на окно просмотра видео, превращается в стрелку, указывающую направление вращения или наклона, или в знаки «плюс» либо «минус», которые используются для зуммирования (данная операция также по умолчанию выполняется колесиком мышки). Виртуальные стрелки еще и динамически изменяются: чем ближе к границе кадра находится курсор мыши, тем выше будет скорость поворота или наклона, что понятно при одном взгляде на изменившуюся стрелку. Для того, чтобы повернуть камеру в нужном направлении и с нужной скоростью, требуется всего лишь подвести курсор мышки к определенной части экрана и нажать левую кнопку.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

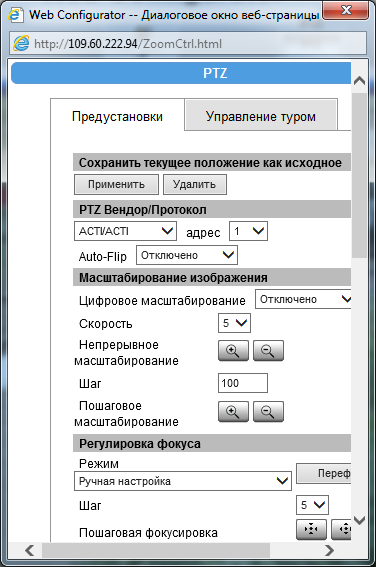

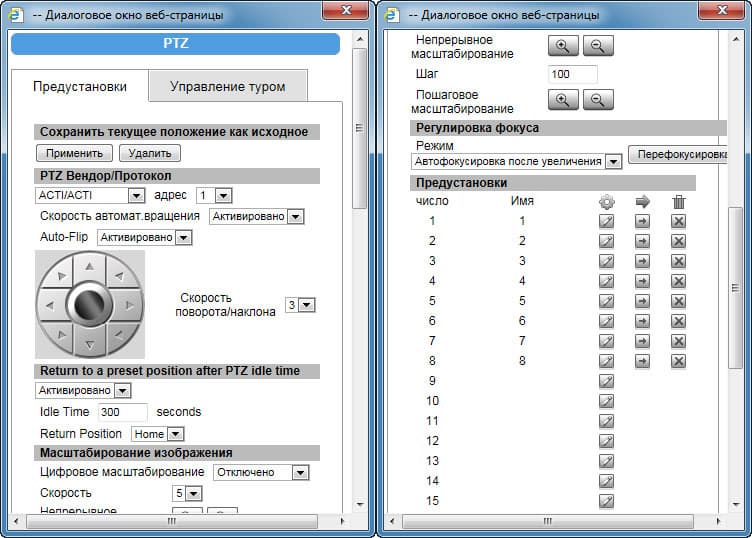

Имеющиеся в рассматриваемом диалоговом окне PTZ инструменты позволяют запомнить любое текущее положение и фокусное расстояние камеры, установив эти параметры в качестве исходных (Home). Данная предустановка впоследствии может использоваться для быстрого возврата камеры в исходное положение — для этого достаточно щелкнуть по центральной кнопке виртуального джойстика.

Параметр «Скорость автоматического вращения» лучше заранее активировать. Это крайне полезный параметр — он автоматически уменьшает скорость панорамирования и наклона камеры при большом фокусном расстоянии. Проще говоря — чем выше зум, тем ниже скорость работы поворотного механизма. Помимо такой автонастройки, скорость поворота и наклона также регулируется вручную — доступны значения от 1 до 5. Камера может автоматически возвращаться в исходную (Home) позицию по истечении заданного пользователем интервала времени — это тоже полезная опция.

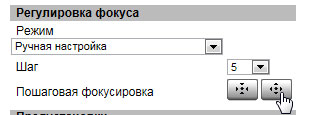

Ниже в этом же окне расположены кнопки управления зумом. Скорость зуммирования может быть изменена, также можно изменить и шаг зума, для случаев, когда изменение фокусного расстояния производится вручную. А такие случаи возникают довольно часто, если при наблюдении используется зум. На большом зуме камера не в состоянии правильно сфокусироваться (это характерно для большинства камер с контрастным способом автофокусировки). Чтобы сфокусироваться вручную, нужно переключить режим фокусировки на Ручную настройку, и отрегулировать пошаговую фокусировку до достижения нужной четкости изображения.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

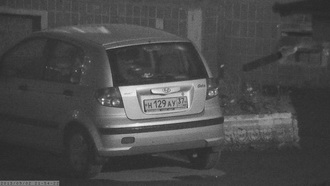

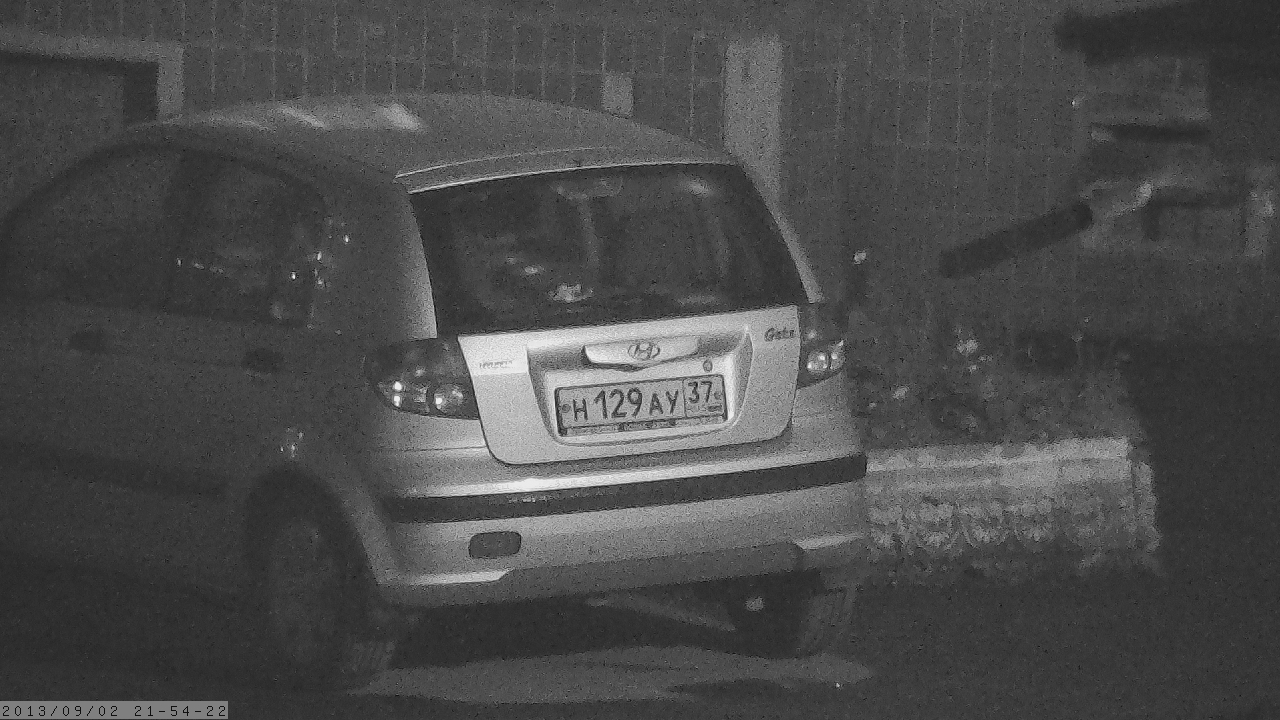

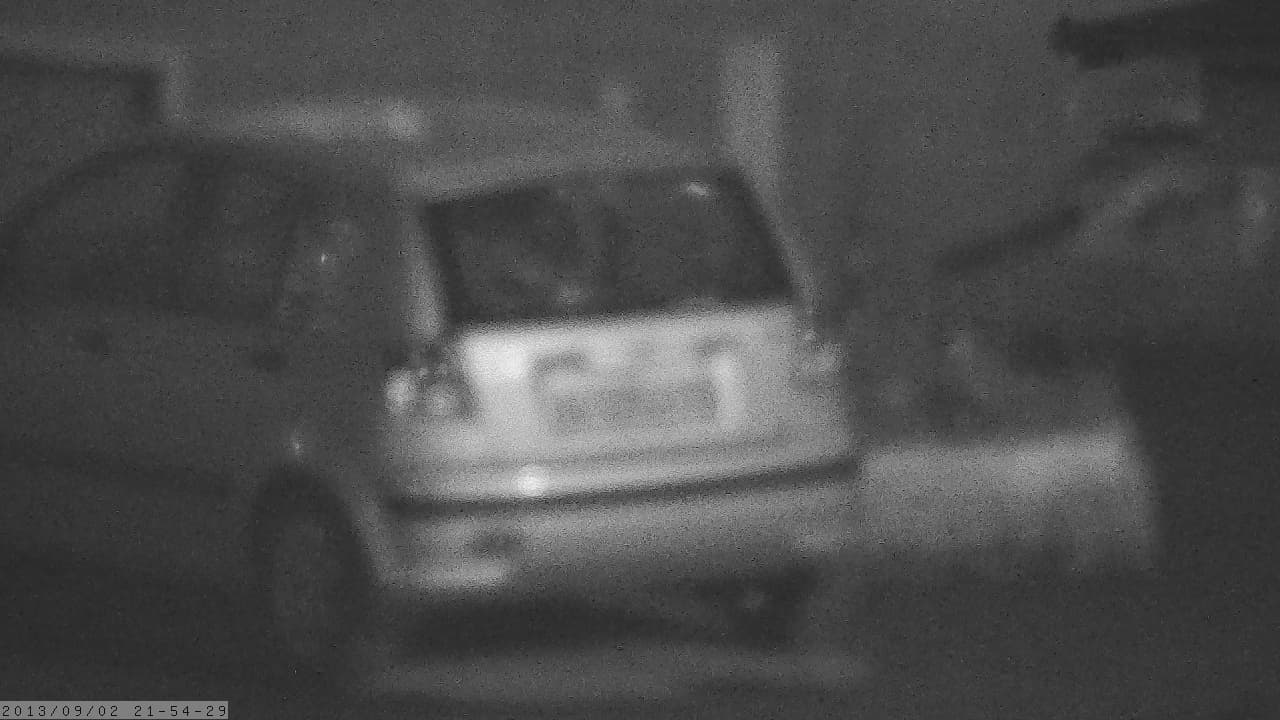

Результат автофокусировки, зум х18 Фокусировка вручную, зум х18
Сетевая купольная HD-камера наблюдения ACTi KCM-8111 Сетевая купольная HD-камера наблюдения ACTi KCM-8111

Следует отметить довольно быструю реакцию камеры на нажатие тех или иных кнопок управления. Независимо от текущей нагрузки (стриминг видеопотоков, регистрация событий и т. д.), аппарат одинаково послушен как при панорамировании, так и при зуммировании.

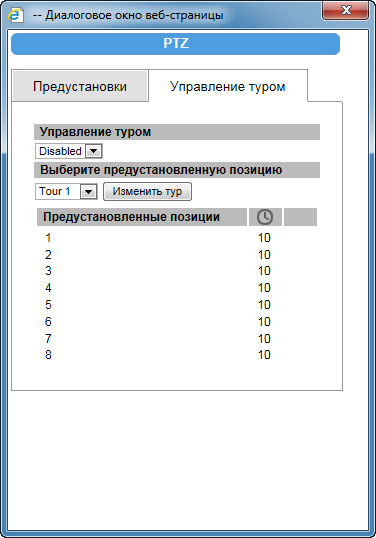

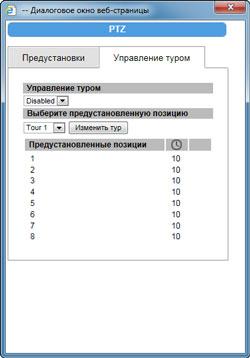

Отдельно следует упомянуть функцию Тур. Эта функция предназначена для запуска автоматического перемещения камеры по предварительно заданным контрольным точкам. Здесь можно запрограммировать до 32 таких точек (предустановок), каждая из них может содержать информацию как о положении и направлении «взгляда» камеры, так и величину зума. Камера может хранить в памяти 10 различных туров, запуск любого из них осуществляется путем выбора нужного тура из выпадающего меню.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

Оценить работу приводов камеры и всю мощь ее зума можно в следующем ролике:

Для просмотра ролика в большем размере нажмите кнопку «Оригинальный размер»

Перейдем к настройкам аппарата. Они практически копируют настройки, уже известные нам по обзору камеры ACTi E-32. В общем-то, это немудрено, ведь производитель один и тот же.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

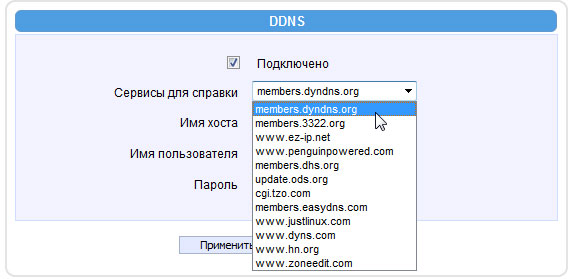

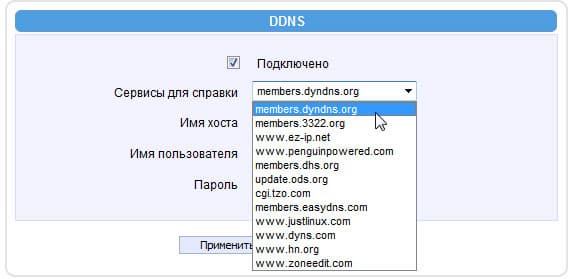

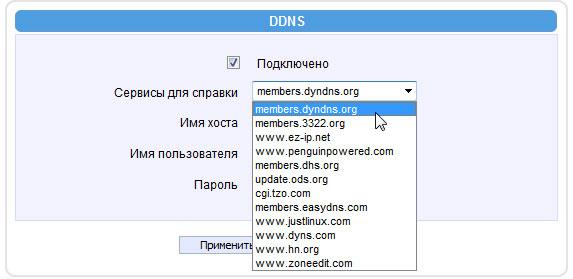

Здесь, как и в случае с упомянутой рассмотренной камерой, имеется настройка маршрутизации портов, включение/отключение сервиса UPnP и Bonjour, возможность работы с сертификатами HTTPS, детальная настройка IP-адреса и DDNS. Последний поддерживает работу с двенадцатью DDNS-сервисами.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

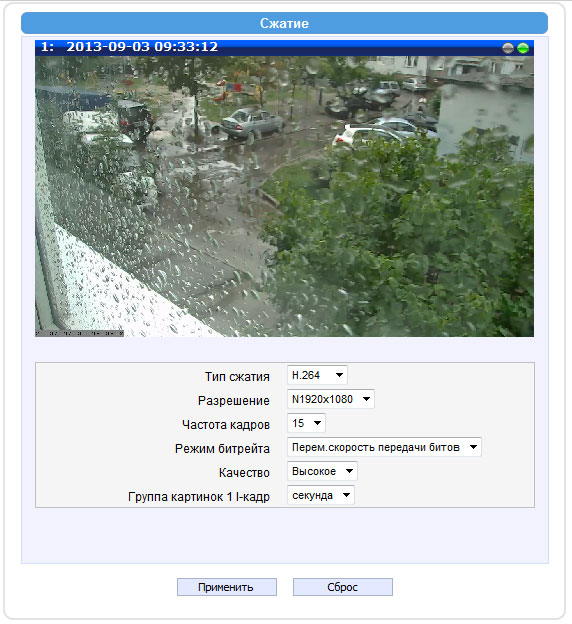

Видеонастройки включают в себя выбор количества одновременно транслируемых потоков (до двух), типа потока и метода его сжатия (MJPG, MPEG4, H.264), изменение размера кадра (от 640×480 до 1920×1080) и частоты (от 1 до 30 fps).

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

Детектор движения может контролировать до трех отдельных зон, каждая зона имеет свои настройки чувствительности и порога срабатывания. При этом доступны два режима работы детектора: непрерывная регистрация и регистрация при каком-либо событии (расписание, входящий сигнал, срабатывание поворотного механизма, переключение в ночной режим, загрузка и перезагрузка камеры, сбой записи на карту памяти или извлечение карты памяти).

Обработка картинки может состоять из следующих выполняемых на лету операций: переворот и/или зеркальное отражение видео, изменение яркости, контрастности и насыщенности, удаление шума. Кстати, о шуме: рекомендуется выставить максимальный уровень шумоподавления, поскольку в ночном режиме появляющийся в кадре из-за недостатка освещенности шум играет роль постоянного раздражителя детектора движения, вследствие чего камера будет всю ночь вести непрерывную запись. Переключение из дневного режима в ночной происходит автоматически при наступлении нужного порога уровня освещенности, данный порог имеет точную регулировку: доступны значения от 1 до 100. Экспозицию, баланс белого и частоту срабатывания электронного затвора в подавляющем большинстве случаев регулировать не придется — камера прекрасно справляется с настройкой этих параметров в автоматическом режиме.

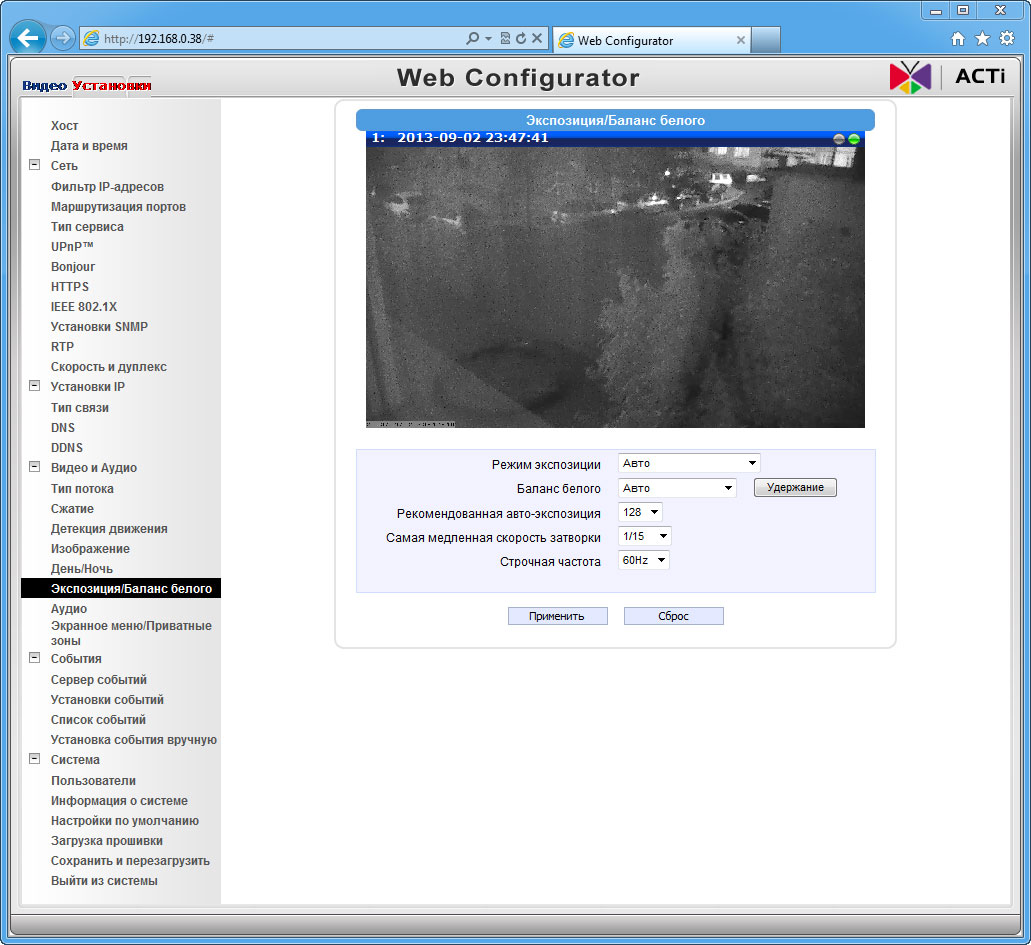

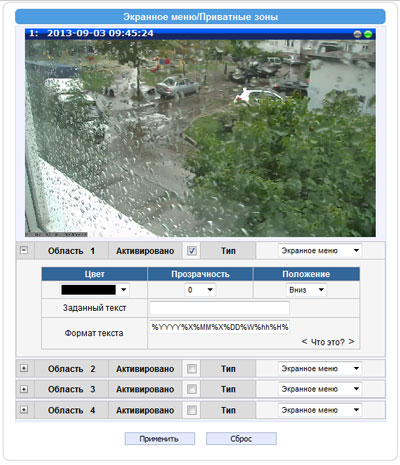

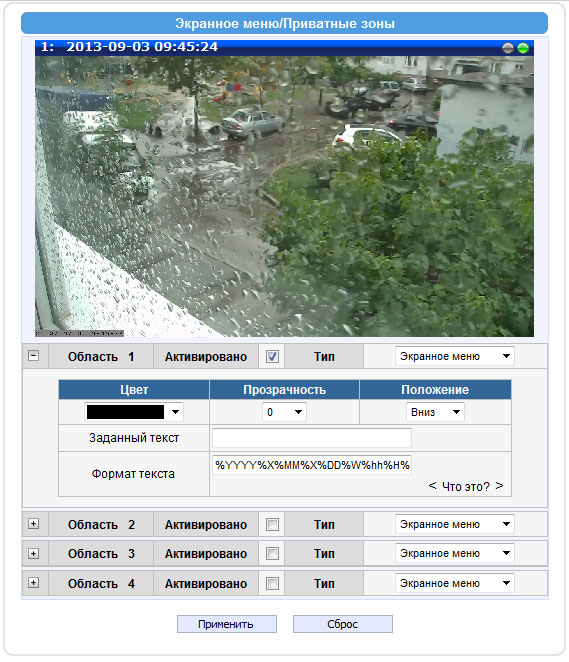

Камера в состоянии выводить поверх видео до четырех экранных меню или приватных зон. Состав экранного меню может быть разным, имеющиеся здесь подсказки помогут составить любой тип меню: вывод даты, времени, имени камеры и т. д.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

В качестве реакции на событие камера может отправить сообщение по электронной почте и через HTTP CGI, отправить фото- или видео по электронной почте, загрузить материал на FTP или HTTP, послать URL-команду на один из HTTP CGI-серверов, а также подать сигнал на один из цифровых выходов.

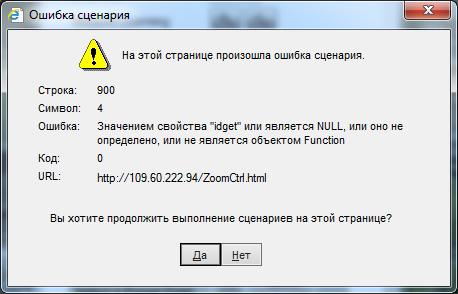

Теперь коснемся такого вопроса, как удаленное управление камерой. В качестве эксперимента автор «расшарил» камеру в интернете (опция DMZ в маршрутизаторе D-Link), и попросил своих коллег, находящихся в других городах, подключиться к устройству. И здесь нас ждала неприятная неожиданность: при нажатии на кнопку PTZ удаленный пользователь наблюдал появление окон с описанием различных ошибок.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

В итоге диалоговое окно с PTZ-инструментами все же появилось, но состав его кардинально отличался от оригинального окна. Проще говоря, здесь отсутствовали либо не функционировали инструменты управления поворотно-зуммирующим механизмом. Более того — настройки камеры также фактически отсутствовали.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

В поисках решения проблемы выяснилось, что системе не нравилась учетная запись, под которой удаленный пользователь совершал вход. Оказывается, средства управления могут работать, только если вход выполнен под администратором, то есть, под логином «admin». Довольно спорный момент. Дело в том, что видеонаблюдение необязательно должно вестись тем же человеком, который имеет право изменять системные настройки. Здесь же получается именно так: администратор, и только он, вправе «рулить» системными настройками, а заодно и сервоприводами камеры. Вы бы доверили ночному сторожу учетные данные администратора системы? Ответ очевиден: камеры, подобные рассматриваемой, применяются в профессиональных системах наблюдения, обслуживаемых сервером. Этот сервер управляет каждой камерой, используя учетную запись администратора — именно для этого и требуется данная учетная запись. В то время, как ограничение действий оператора происходит на уровне сервера.

Помимо банального браузера для работы с рассматриваемой камерой можно использовать фирменное программное обеспечение, которое находится на сайте производителя — чтобы его скачать, достаточно простой регистрации. Правда, для функционирования этого ПО требуется наличие работающего ПК, а это не всегда и не всем удобно. Не так давно разработчики ACTi анонсировали соответствующеее приложение для мобильных устройств, которое позволяет вести удаленное управление и наблюдение с помощью смартфона или планшета. Увы, это касается только Apple-устройств; и по причине отсутствия у нас яблочных продуктов мы не сумеем изучить работу данного приложения. Однако ситуацию можно исправить с помощью сторонних производителей программно-аппаратного обеспечения. Например, такого, как Synology.

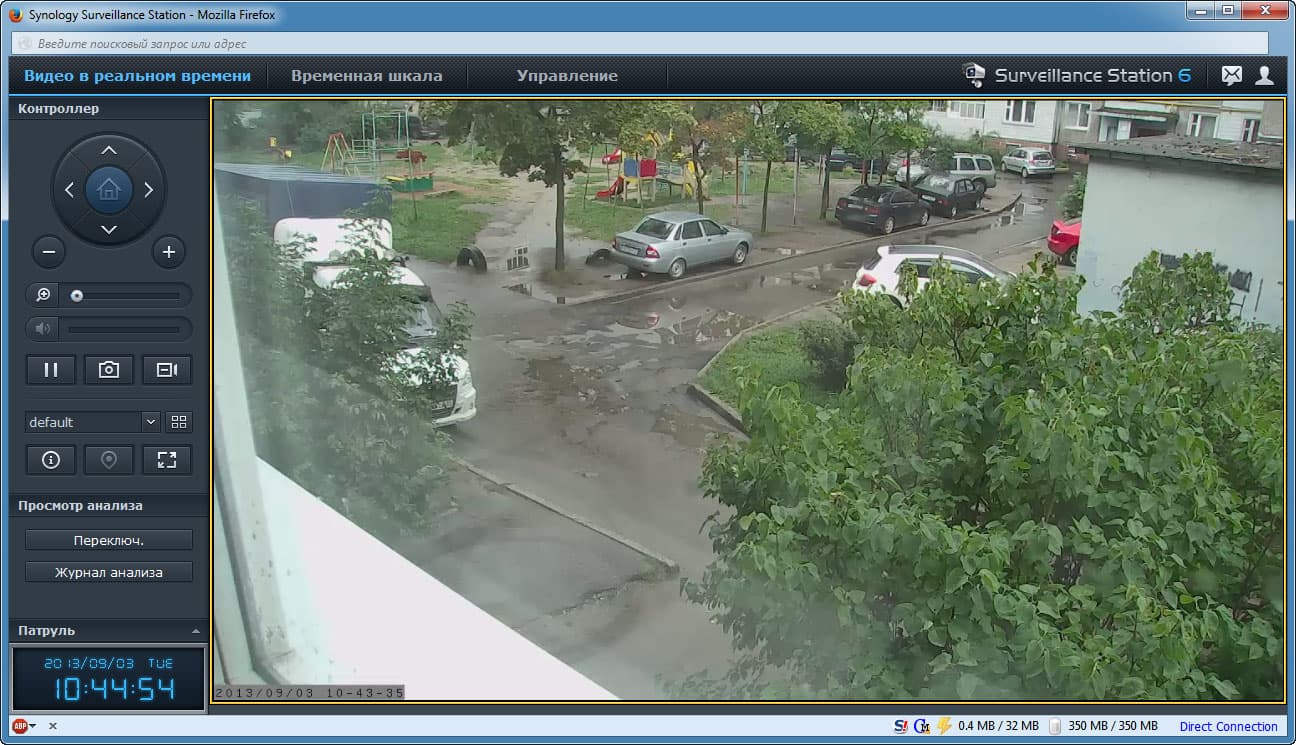

Прямая трансляция с функциями PTZ Архив записей с поиском
Сетевая купольная HD-камера наблюдения ACTi KCM-8111
Сетевая купольная HD-камера наблюдения ACTi KCM-8111

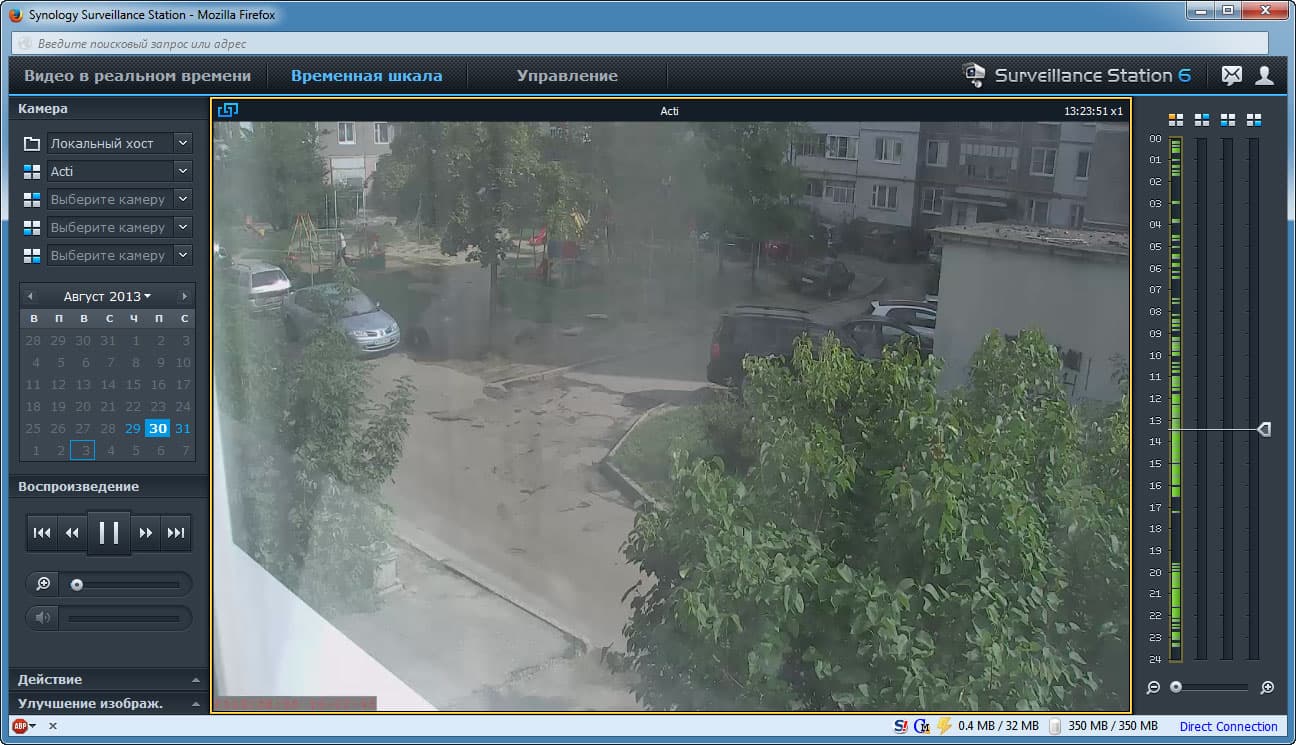

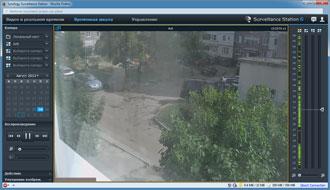

Рассматриваемая камера поддерживается указанным производителем, что оказалось очень и очень кстати — не нужно мудрить с поиском доступных файловых хранилищ и ручными настройками доступа к ним. Более того — прилагаемое мобильное ПО (существующее в том числе и для платформы Android) позволяет вести контроль за камерой в режиме реального времени непосредственно с телефона или планшета:

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

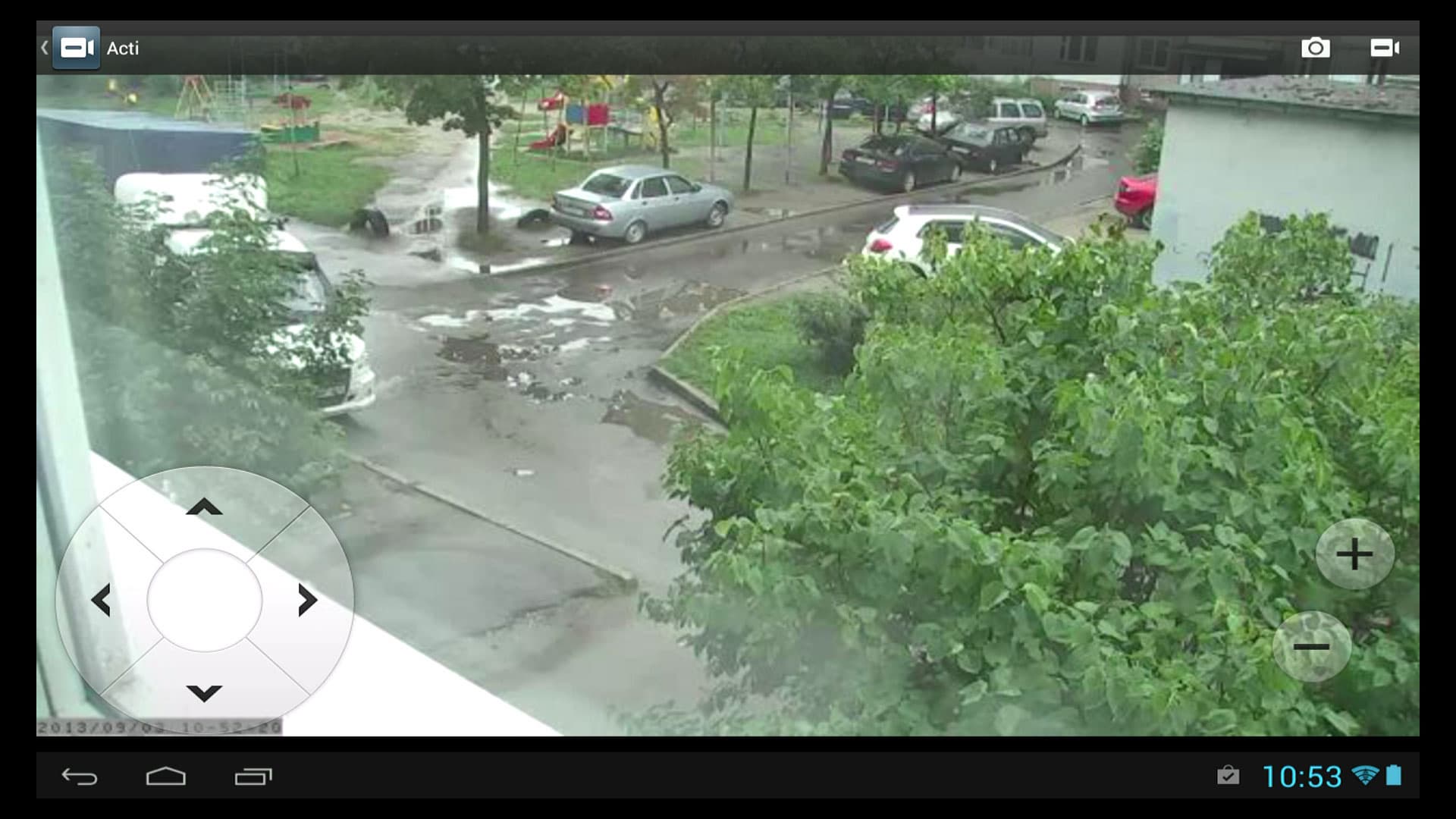

Правда, в этом случае появляется существенная задержка в отображении видеопотока — две секунды. Это же касается и реакции камеры на нажатие виртуальных кнопок PTZ. Но, за неимением лучшего...

Качество

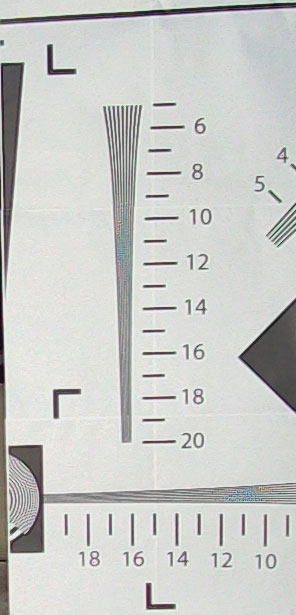

Традиционно качество видео в камерах наблюдения рассматривается лишь по двум параметрам: фактическая разрешающая способность и чувствительность. Сразу же обрадуем — камера показывает великолепные результаты по обоим пунктам. Так, разрешающая способность аппарата при максимальном размере кадра 1920×1080 составляет 900-950 линий, что характерно для полноценных видеокамер среднего и высшего ценового сегмента. Ниже приведен 100%-ный кроп стоп-кадра, полученного в результате съемки тестовой таблицы.

Сетевая купольная HD-камера наблюдения ACTi KCM-8111

Данный результат вызывает уважение, поскольку в подавляющем большинстве камер наблюдения обычно используются устаревшие матрицы, качество работы которых не выдерживает сегодня никакой критики. ACTi KCM-8111 — явное исключение, здесь на электронных составляющих не экономили (это, разумеется, отразилось на цене устройства). Справедливости ради отметим: рассматриваемая камера обладает довольно медленной матрицей, что заметно по высокой степени роллинг шаттера (см. Rolling Shutter (роллинг шаттер) в видеосъемке), возникающего при движении камеры. Тем не менее, несмотря на такую неторопливую работу датчика, он предоставляет действительно высокое разрешение и обладает завидной чувствительностью. Которая позволяет получить относительно внятную картинку даже при почти полном отсутствии освещения. В следующем ролике можно видеть, как камера «чувствует» темный двор и автоматически переходит в дневной (цветной) режим при появлении достаточного освещения:

Для просмотра ролика в большем размере нажмите кнопку «Оригинальный размер»

Выводы

Рассмотренная камера существенно расширяет представление о возможностях современного видеонаблюдения. Надежный, точный и быстрый аппарат, которому стоит доверить охрану. Высокая разрешающая способность и светочувствительность — несомненные и бесспорные плюсы камеры. Их заслуженно дополняет быстрый и точный поворотный механизм, позволяющий держать под контролем любой доступный периметр.

Разумеется, столь сложное устройство не может обойтись без недостатков. Один из них — невнятный автофокус, но проявляет он себя только на большом зуме. Вторым существенным недостатком можно считать недоработки программного сопровождения: необходимость использования только одного браузера, ошибки и недочеты в прошивке (пусть и мелкие), а также отсутствие софта для мобильных устройств.

Да, эту камеру нельзя назвать доступной каждому: средняя цена (количество предложений) ACTi KCM-8111 составляет Н/Д(0). Но высокая стоимость камеры объясняется немалой себестоимостью изделия: здесь используется высококачественная оптическая система, чувствительный датчик и точные сервоприводы — все это дает надежду на долгую и бесперебойную работу устройства.


Благодарим компанию Тайле
за предоставленное для тестирования оборудование
