Сетевой видеорегистратор Synology NVR216


Содержание


Сетевые накопители компании Synology благодаря своему уникальному программному обеспечению способны решать множество дополнительных задач. В частности, достаточно популярным является реализация на базе NAS системы видеонаблюдения для IP-камер. При этом данная функция обеспечивалась устанавливаемым дополнительно программным модулем, тогда как некоторые другие производители предлагали отдельные решения именно для сегмента видеонаблюдения.

В начале этого года Synology представила новое устройство именно для сценариев видеонаблюдения. На первый взгляд, по внешнему виду, конструкции и программному обеспечению модель NVR216 очень похожа на сетевые накопители этой компании. Однако на самом деле есть несколько существенных отличий.

Первое заключается в том, что устройство поставляется с фиксированным числом лицензий для видеокамер — в настоящий момент представлены версии на четыре и девять подключений. Все это работает «из коробки», ничего докупать отдельно не требуется (напомним, что обычно в NAS от Synology можно работать с парой камер, а если хочется больше — нужно докупить лицензии). При этом возможности увеличения их числа не предусмотрено. Данное решение позволяет упростить выбор и установку, а также снизить общую цену продукта.

Второй важный момент — наличие порта HDMI с поддержкой локального подключения монитора для системы видеонаблюдения. Ранее работать с сервисом можно было через браузер с ПК, мобильное приложение или отдельные блоки серии VS. С NVR216 никакого дополнительного оборудования не потребуется. Достаточно подключить к устройству монитор или телевизор, а также клавиатуру или мышку — и получить полнофункциональное рабочее место оператора. Кроме того, есть и аналоговые вход и выход, что позволяет обеспечить двухсторонние аудиокоммуникации с камерами.

Что касается программного обеспечения, то здесь используется знакомый DSM, но часть основных сервисов представлена в сокращенном виде, а дополнительных пакетов в официальном каталоге буквально несколько штук.

Комплект поставки и внешний вид

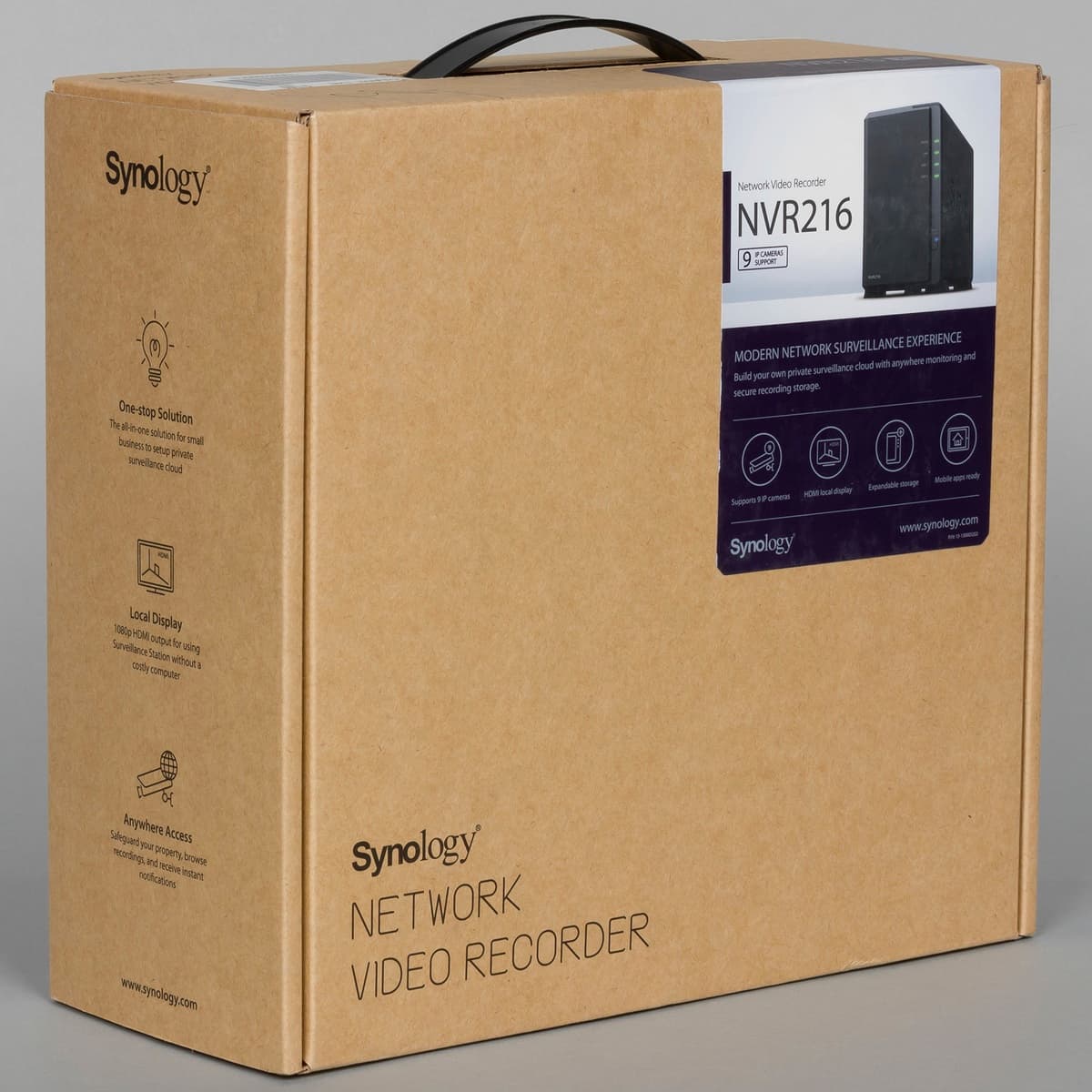

Модель поставляется в знакомой по другим устройствам этого производителя простой картонной коробке. Фотографии, описание и технические характеристики устройства приводятся на специальной наклейке. Обратить внимание здесь стоит на число поддерживаемых камер. Коробка имеет относительно небольшие размеры (29×12×27 см) и для удобства транспортировки снабжена ручкой.

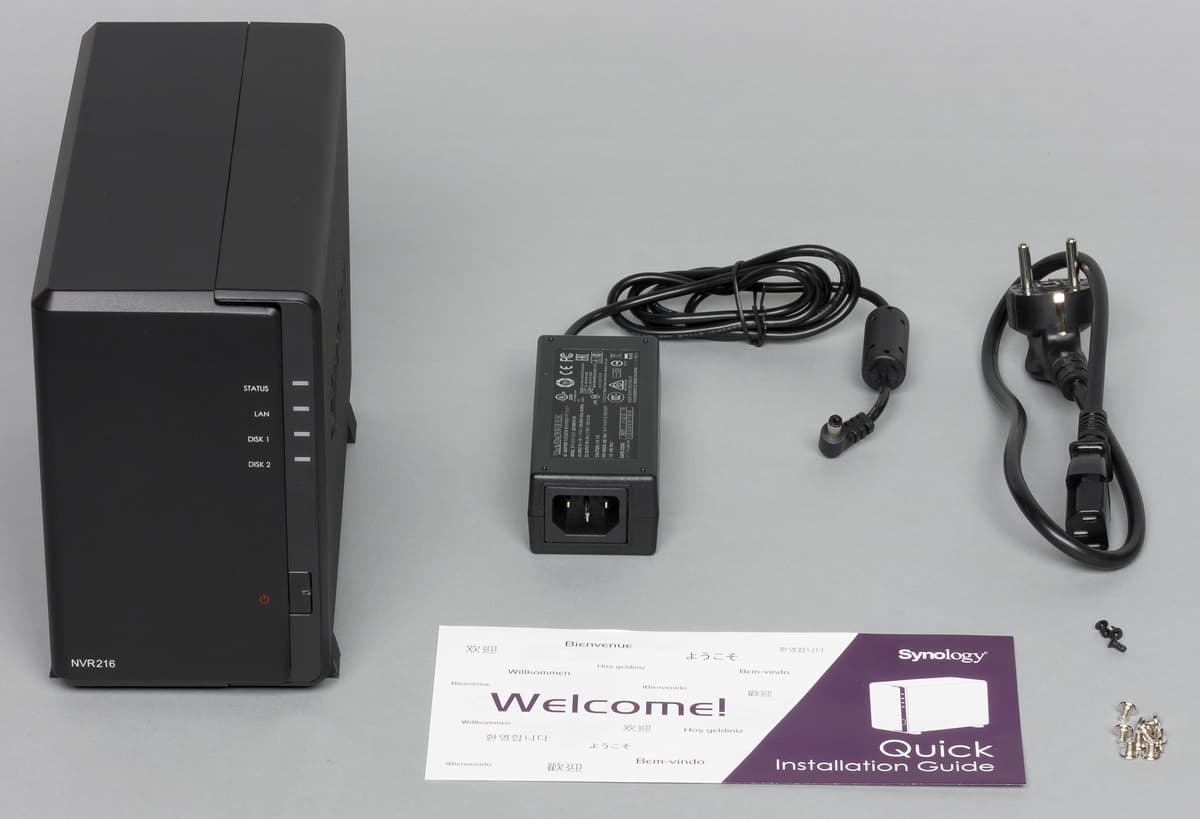

Комплект поставки мало отличается от аналогичных сетевых накопителей — устройство, внешний блок питания (12 В 5 А) с кабелем, комплект винтов для крепления дисков, сетевой патч-корд и краткая листовка по началу работы. Также нужно заметить, что провод от блока питания до розетки очень короткий — всего 50 сантиметров. Но поскольку он имеет стандартный разъем, сложностей в подборе необходимого варианта быть не должно.

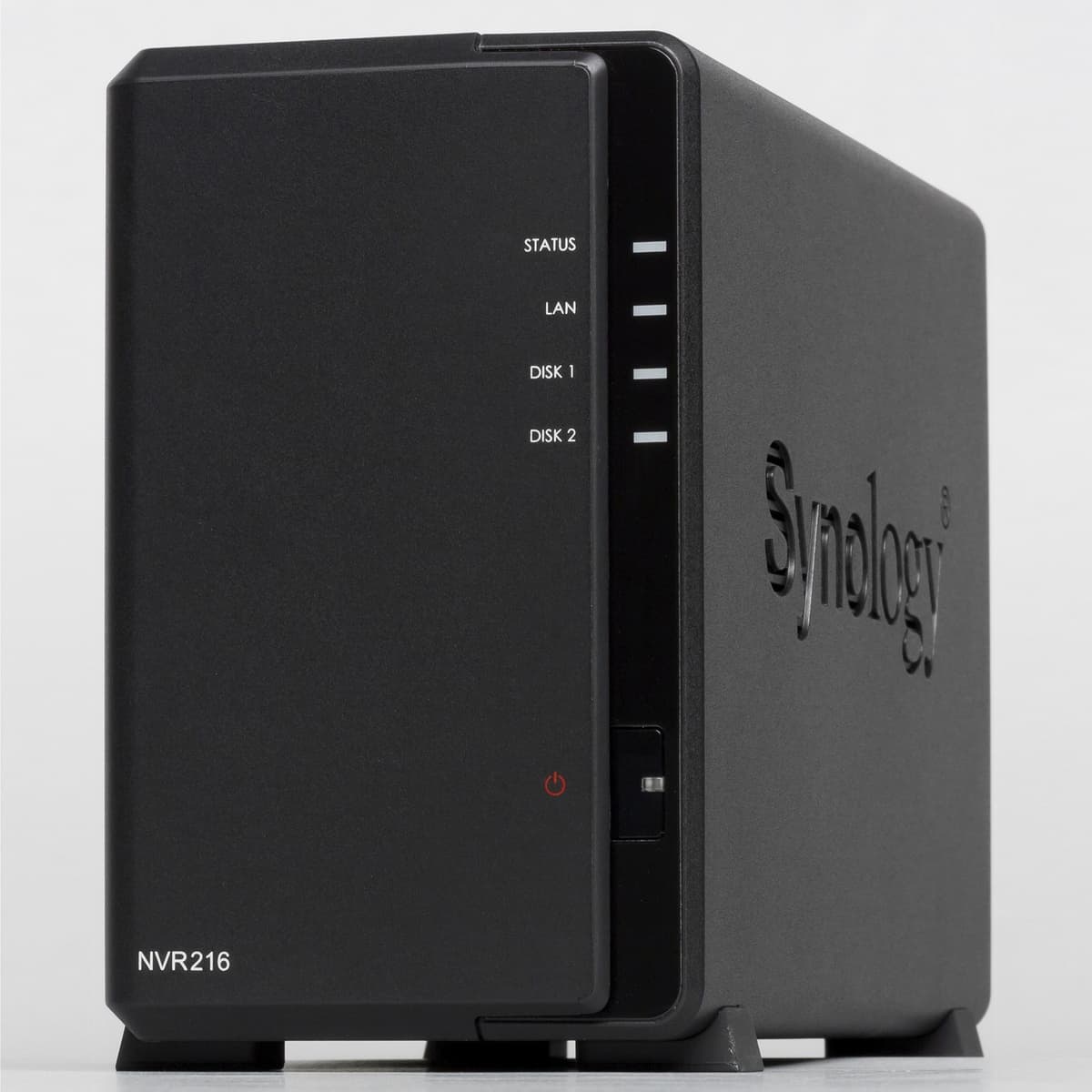

Внешний корпус устройства изготовлен из матового черного пластика. Его габаритные размеры без учета подключения кабелей составляют 100×222×165 мм. По своей конструкции он похож на младшие модели двухдисковых сетевых накопителей компании и состоит из двух половинок, которые раздвигаются вдоль друг друга для открытия. Жесткие диски устанавливаются с обязательным отключением питания, так что горячей замены здесь нет. Впрочем, в данном случае она не обязательна.

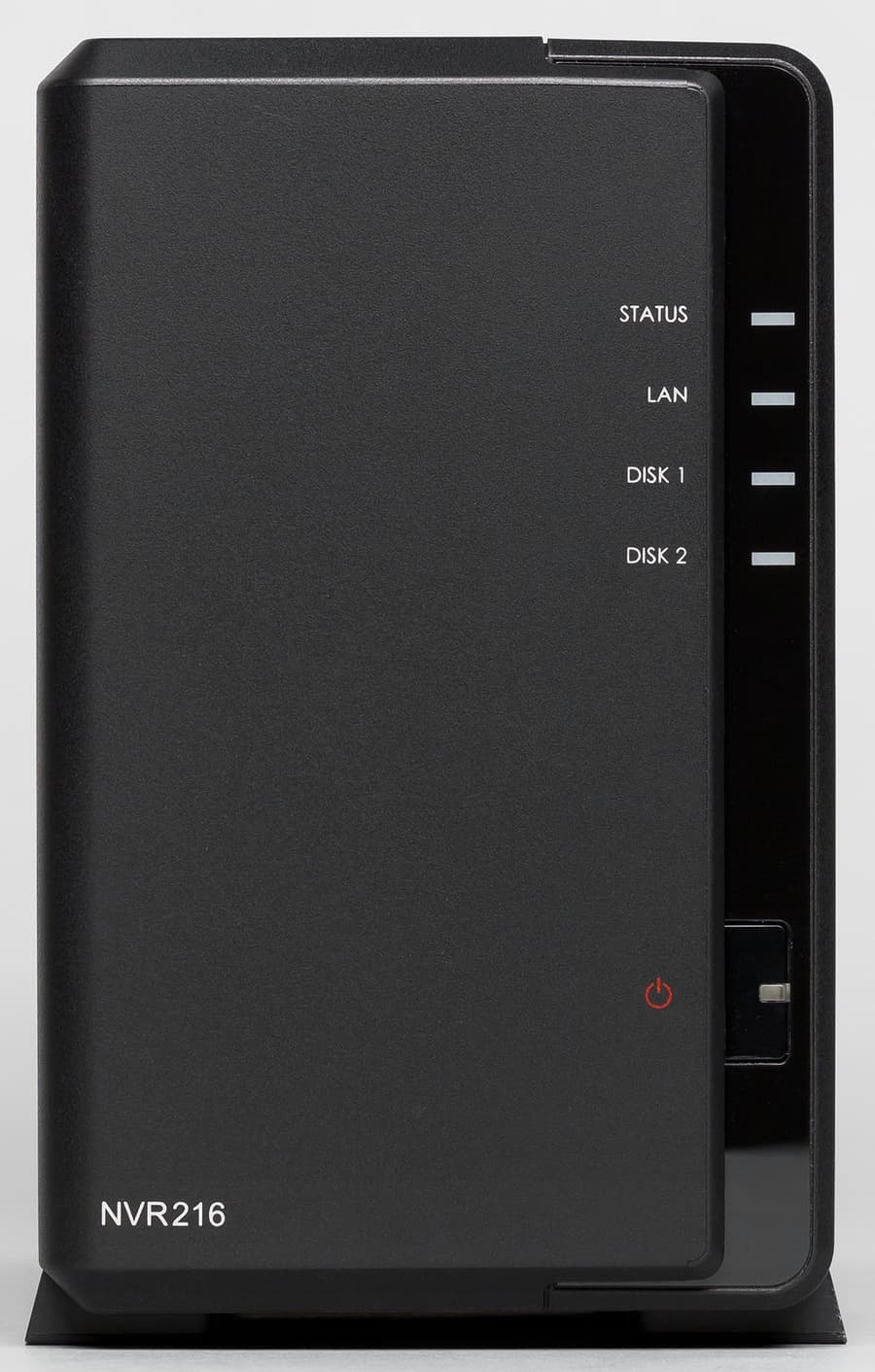

По правой стороне передней панели расположены четыре индикатора — статуса системы и двух дисков, а также активности локальной сети. Немного ниже их — кнопка включения питания с еще одним индикатором. Отметим также, что здесь есть небольшая щель для поступления воздуха в систему охлаждения регистратора.

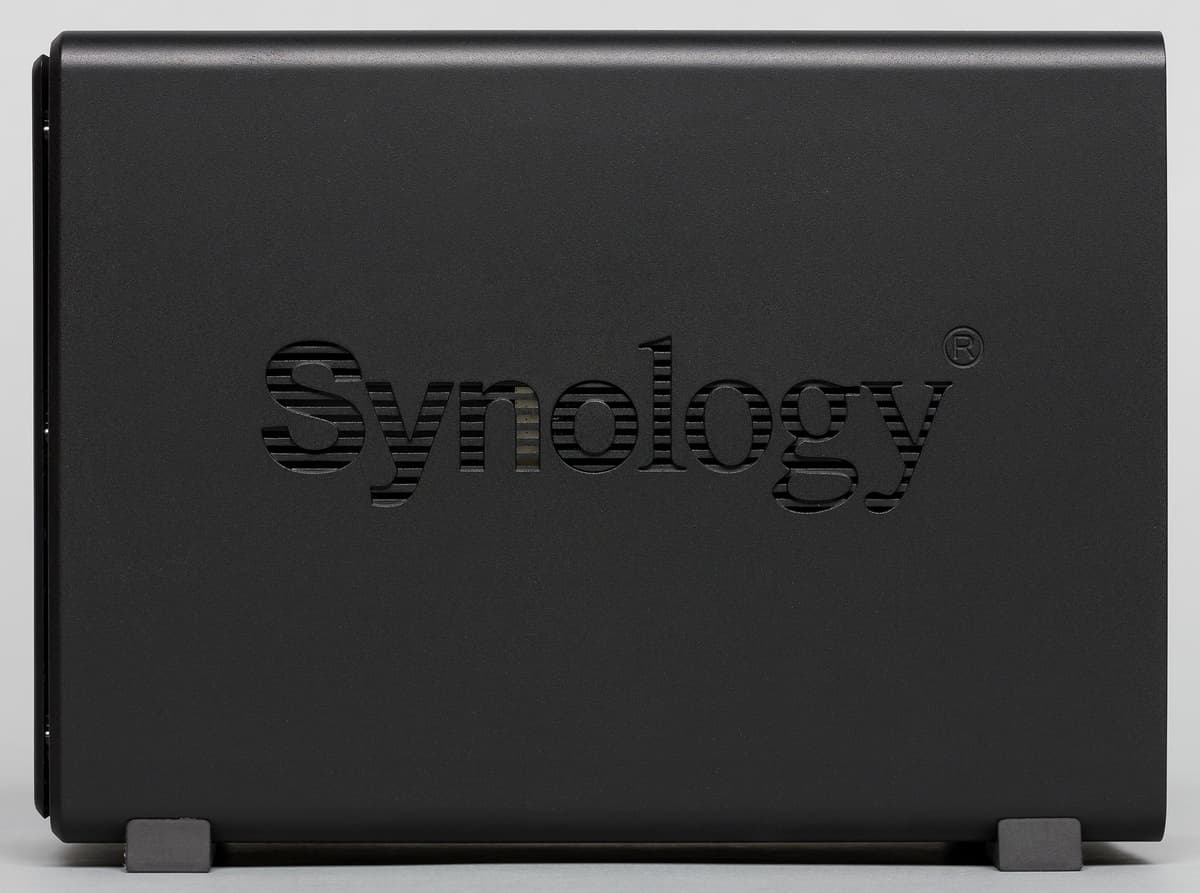

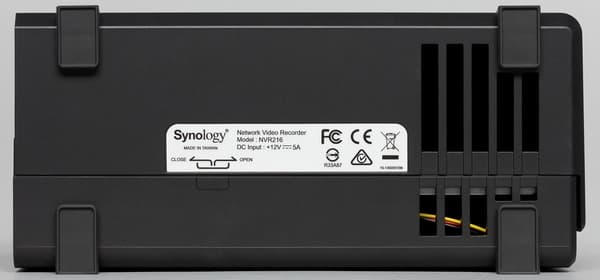

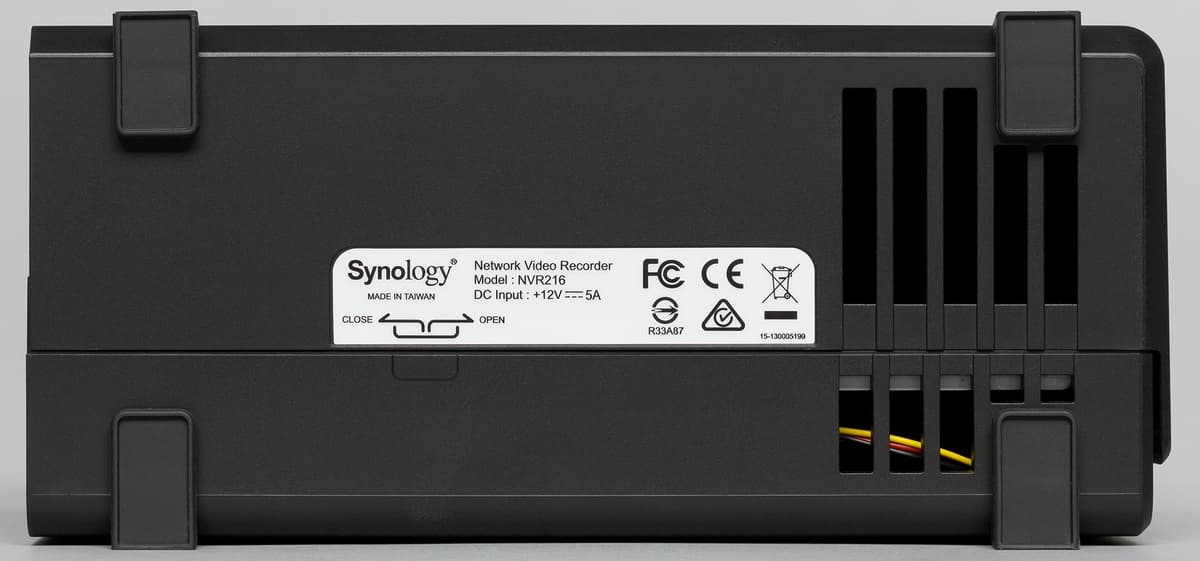

Более крупная решетка расположена на дне в передней части устройства. Также в этой роли выступают логотипы компании на боковых сторонах корпуса.

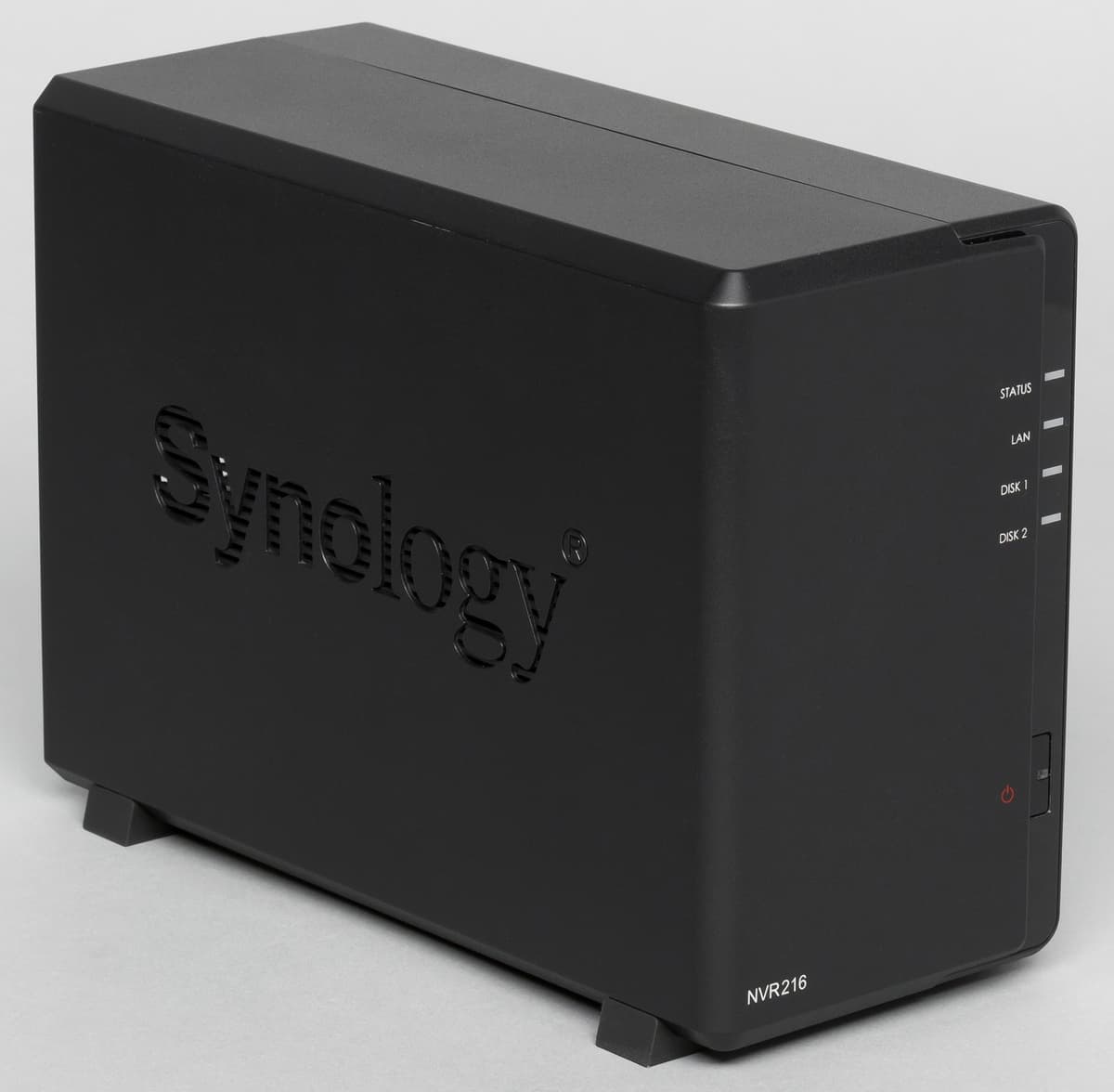

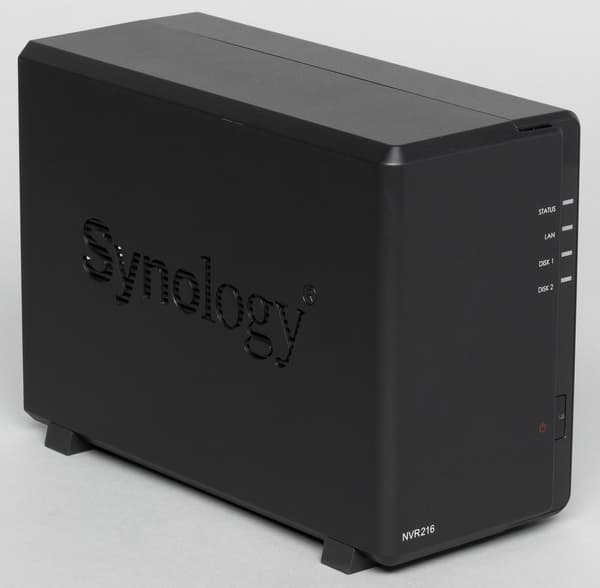

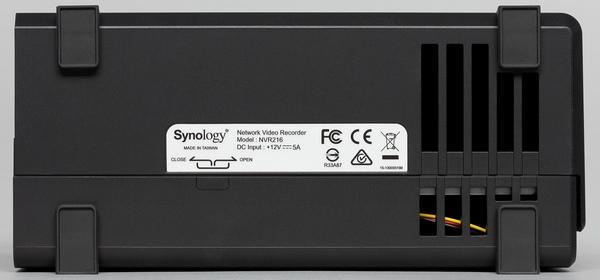

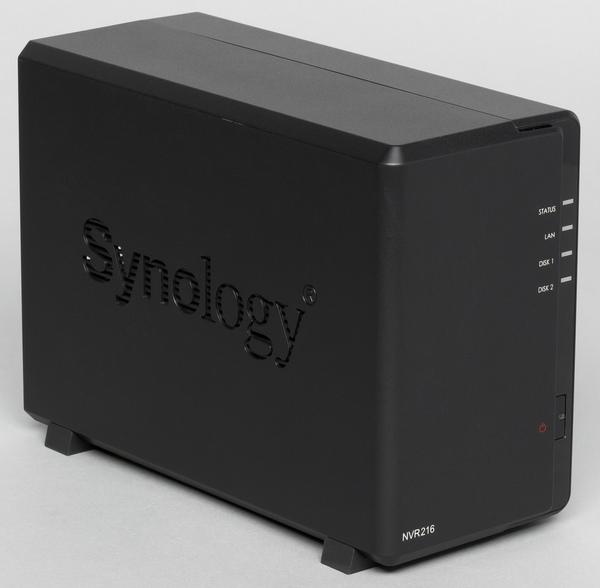

Внешний вид Synology NVR216   Внешний вид Synology NVR216

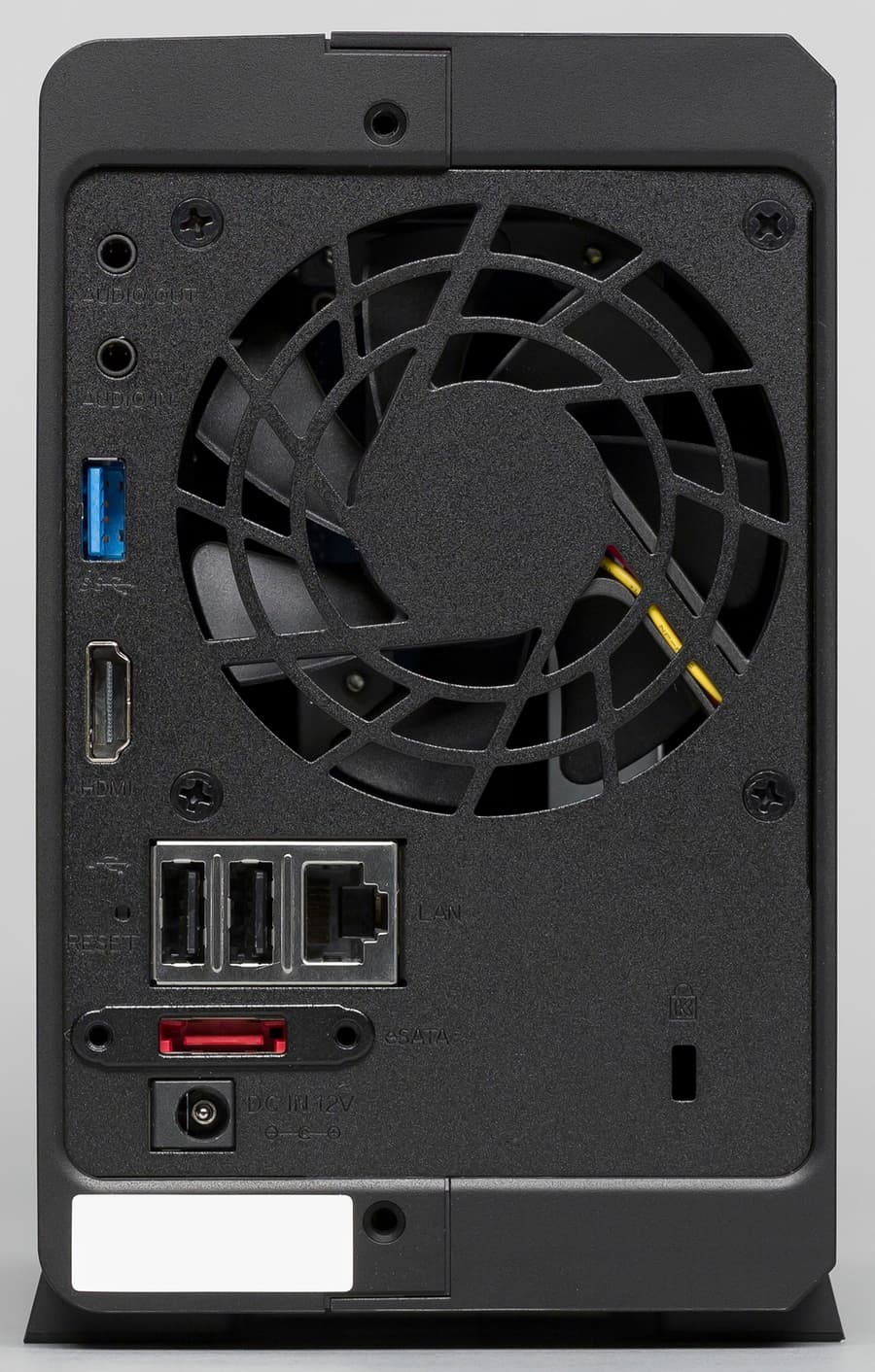

Сзади мы видим решетку вентилятора, порт локальной сети, аналоговые звуковые вход и выход, один USB 3.0, два USB 2.0, eSATA, HDMI, вход блока питания, скрытую кнопку сброса и кенсингтонский замок. Опирается устройство на четыре крупные резиновые ножки, так что проблем с устойчивостью не будет.

В целом конструкция вполне отвечает целевому назначению. Она достаточно компактная и практичная, имеет необходимые порты ввода-вывода, а также представляется вполне надежной.

Конструкция и аппаратные характеристики

Учитывая сценарии использования модели, данный раздел не имеет большого значения. Неважно, какой установлен в системе процессор, если она справляется со своими задачами, которые в данном случае жестко заданы. Но мы, по традиции, все-таки заглянем внутрь, тем более, что это все равно требуется для установки винчестеров.

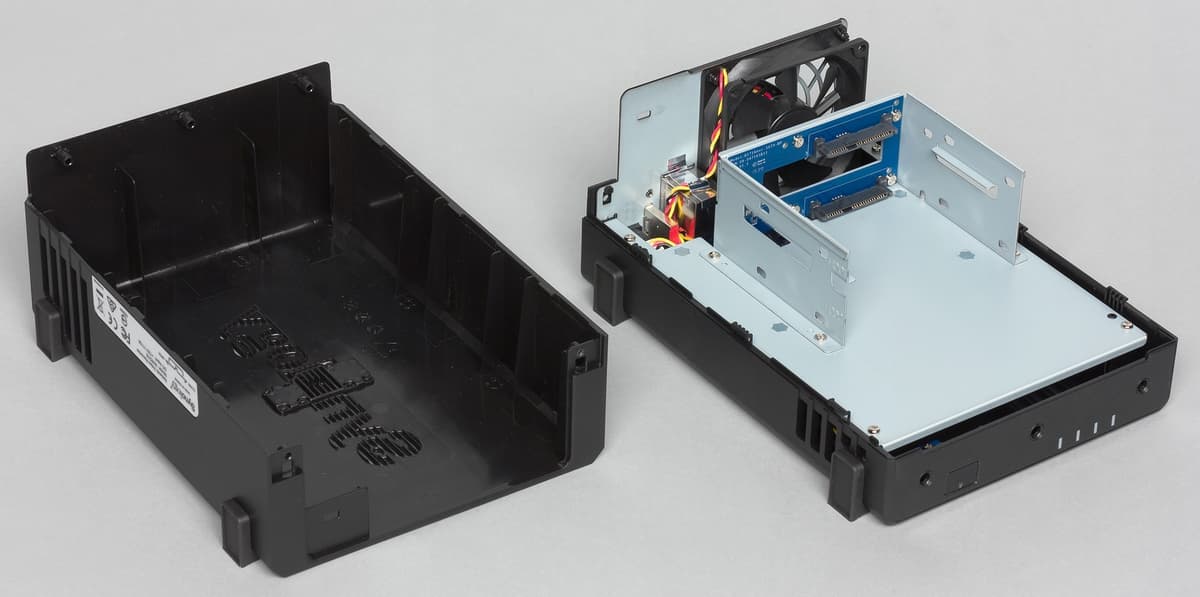

Основой выступает металлическая пластина, на которой установлена печатная плата регистратора, рама для крепления дисков с бекплейном и вентилятор. Еще одна крохотная плата используется для кнопки и индикатора питания. Интересно, что основная печатная плата имеет размеры 125×122 мм и занимает около половины корпуса в глубину.

Процессор, а точнее SoC, закрыт теплораспределительной пластиной. Кроме него, на плате можно заметить чипы памяти, а также несколько вспомогательных микросхем. Все контроллеры встроены в SoC, включая SATA/eSATA, USB и сеть.

Модель предоставляет доступ к консоли операционной системы, что позволило нам уточнить аппаратные характеристики. В рассматриваемом устройстве используется SoC HiSilicon (Huawei) Hi3535, анонсированная примерно три года назад как раз для сегмента видеорегистраторов.

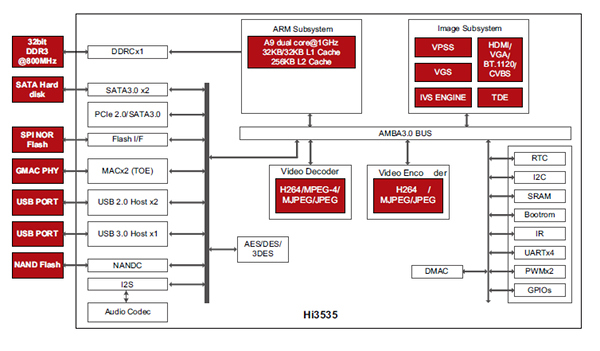

Блок-схема SoC Hi3535

Она имеет два ядра с архитектурой ARM Cortex A9, работающих на частоте 1 ГГц, интерфейсы для оперативной и флэш-памяти, контроллеры SATA, USB и локальной сети, специальные блоки кодирования и декодирования видео, поддержку аналоговых аудиокодеков и видеовыхода.

В параметрах устройства компания указывает следующие важные для сценария видеонаблюдения характеристики производительности:

  NVR216 (4CH) NVR216 (9CH)
Общее кол-во кадров
в секунду (H.264)
120 FPS @ 720p (1280×720), 4 Channels
120 FPS @ 1080p (1920×1080), 4 Channels
50 FPS @ 3M (2048×1536), 4 Channels
30 FPS @ 5M (2591×1944), 3 Channels
270 FPS @ 720p (1280×720), 9 Channels
90 FPS @ 1080p (1920×1080), 9 Channels
50 FPS @ 3M (2048×1536), 5 Channels
30 FPS @ 5M (2591×1944), 3 Channels
Общее кол-во кадров
в секунду (MJPEG)
90 FPS @ 720p (1280×720), 4 Channels
40 FPS @ 1080p (1920×1080), 4 Channels
10 FPS @ 3M (2048×1536), 1 Channel
10 FPS @ 5M (2591×1944), 1 Channel
90 FPS @ 720p (1280×720), 9 Channels
40 FPS @ 1080p (1920×1080), 4 Channels
10 FPS @ 3M (2048×1536), 1 Channel
10 FPS @ 5M (2591×1944), 1 Channel

Объем оперативной памяти в рассматриваемом устройстве составляет 1 ГБ. Также есть небольшой флэш-модуль для загрузчика, а основная операционная система размещается на жестких дисках. За обеспечение комфортного температурного режима отвечает вентилятор 80×80×20 мм с трехпроводным подключением. Добраться до него при необходимости чистки или замены, будет достаточно просто. В параметрах системы можно выбрать алгоритм управления скоростью вентилятора, так что при размещении около рабочего места оператора можно добиться низкого уровня шума.

Ничего необычного, кроме редкой специализированной SoC, в данной модели мы не нашли. В определенном смысле можно говорить о том, что NVR216 представляет собой классический сетевой видеорегистратор с расширенными благодаря программному обеспечению DSM возможностями или же сетевой накопитель с оптимизированными для видеонаблюдения характеристиками.

Тестирование накопителя проводилось с операционной системой DSM 6.0-7321 Update 6.

Сборка и настройка устройства

Первой операцией будет установка в регистратор жестких дисков. В официальном списке совместимости представлено более 70 моделей винчестеров от большинства активных производителей. При этом максимальный объем на момент подготовки статьи составлял 8 ТБ. Штатное крепление рассчитано на работу с форматом 3,5″, но при необходимости через специальные адаптеры можно установить и 2,5″ диски. Впрочем, в данном случае это не имеет практического смысла. Далее вы подключаете сетевой кабель и питание, а потом включаете устройство. Заметим, что подключение монитора и устройств ввода не является необходимым для настройки и работы.

Далее необходимо обратиться к веб-интерфейсу загрузочного модуля. Для этого потребуется найти устройство в сети, для чего можно использовать Synology Assistant или просто найти его в сетевом окружении Windows. На следующем этапе система производит разметку дисков и установку операционной системы на один из разделов. Ее образ можно загрузить автоматически с сайта производителя или же заранее подготовить файл, если у регистратора нет доступа в интернет.

Потом будет предложено установить основные параметры работы системы: имя сервера, данные аккаунта администратора, режим обновления встроенного программного обеспечения, включить периодическую проверку винчестеров. Далее система самостоятельно установит оптимальную конфигурацию дисков (в частности для двух будет использоваться SHR) и загрузит пакет видеонаблюдения. При необходимости вы можете отредактировать настройки самостоятельно через привычный веб-интерфейс.

Возможности устройства

С точки зрения возможностей программного обеспечения, рассматриваемая модель представляет собой сокращенный вариант сетевого накопителя с добавлением функций работы с локальным подключением монитора, устройств ввода и звука. В частности, здесь мы видим все тот же DSM последнего поколения, тот же веб-интерфейс, ту же панель управления и те же основные функции.

Так что подробно рассматривать этот вопрос, пожалуй, нет особого смысла. Однако на примере сравнения с сетевым накопителем попробуем найти отличия.

Прежде всего, отметим, что NVR216 интересен и тем, что поддерживает работу с внешними блоками расширения, что позволяет существенно увеличить объем дискового пространства, что особенно важно в случае работы с многопиксельными камерами — с двух отсеков до семи.

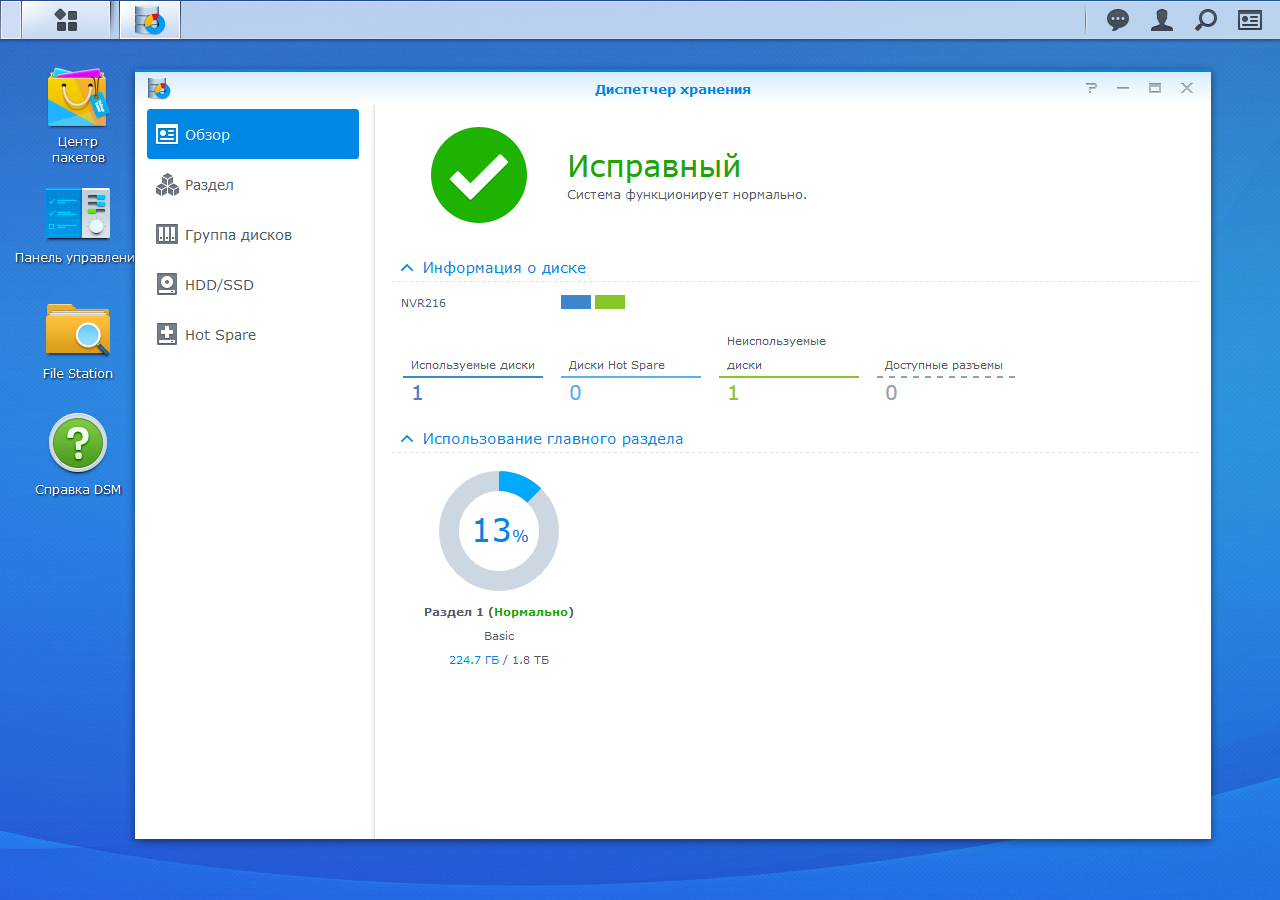

Устройство не поддерживает работу с iSCSI, но все остальное в «Диспетчере хранения» присутствует, включая управление дисковыми массивами и контроль состояния жестких дисков.

Не реализована в этой модели и работа с файловой системой Btrfs, что сложно считать существенным недостатком, учитывая позиционирование устройства.

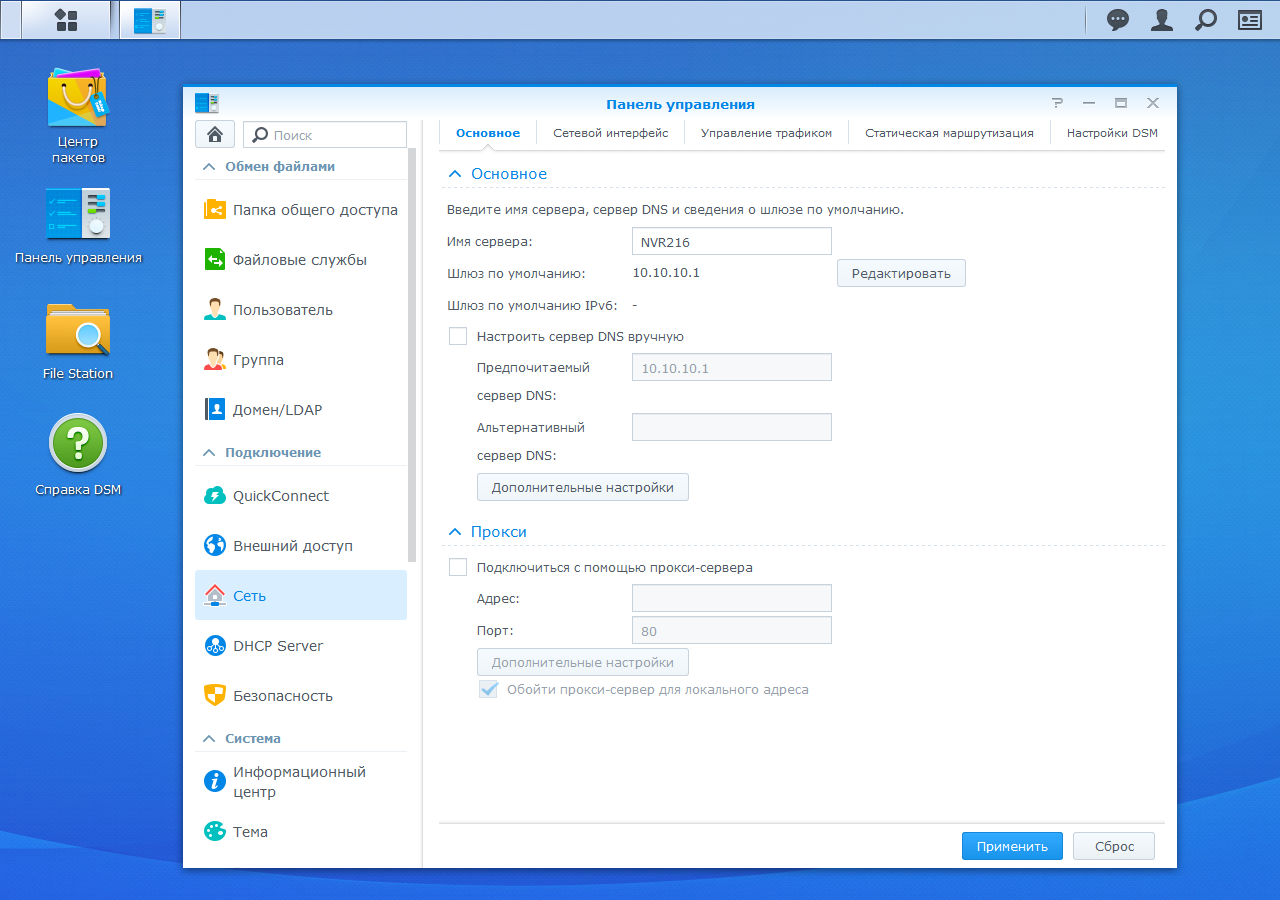

Для подключения к сети здесь может использоваться только проводной интерфейс, что вполне логично для системы видеонаблюдения. Все остальные функции сохранились, включая QuickConnect, DDNS, настройку роутера, межсетевой экран, защиту от подбора пароля, сертификаты SSL и другие. Кстати здесь может оказаться полезным и встроенный сервер DHCP, если хочется создать автономную сеть с камерами без отдельного роутера.

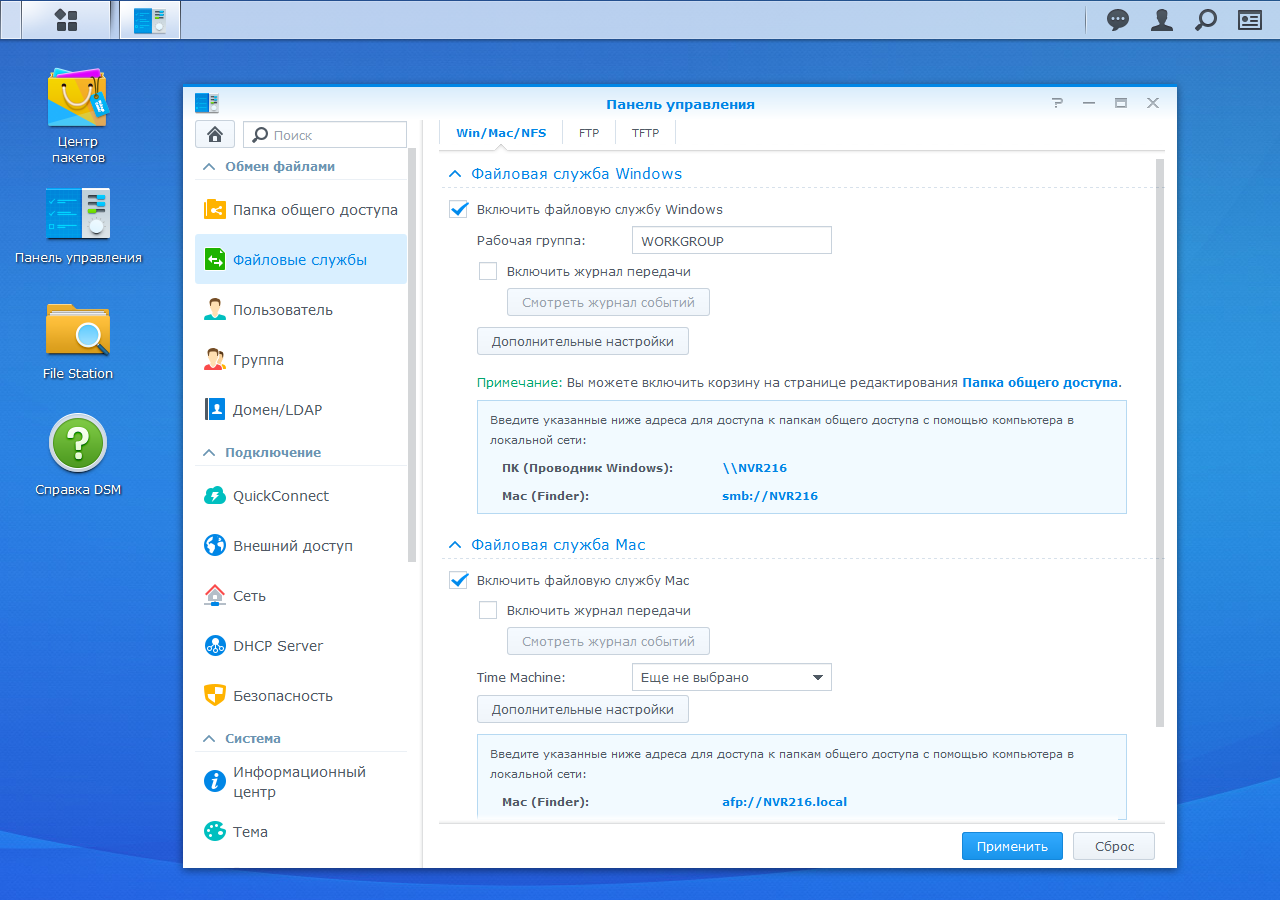

В «Файловые службы» мы недосчитались протокола rsync, а вот SMB, AFP, FTP и даже NFS — на месте. Нет изменений и в настройках папок общего доступа, прав и пользователей. Для последних здесь тоже поддерживается работа в домене и с сервером LDAP.

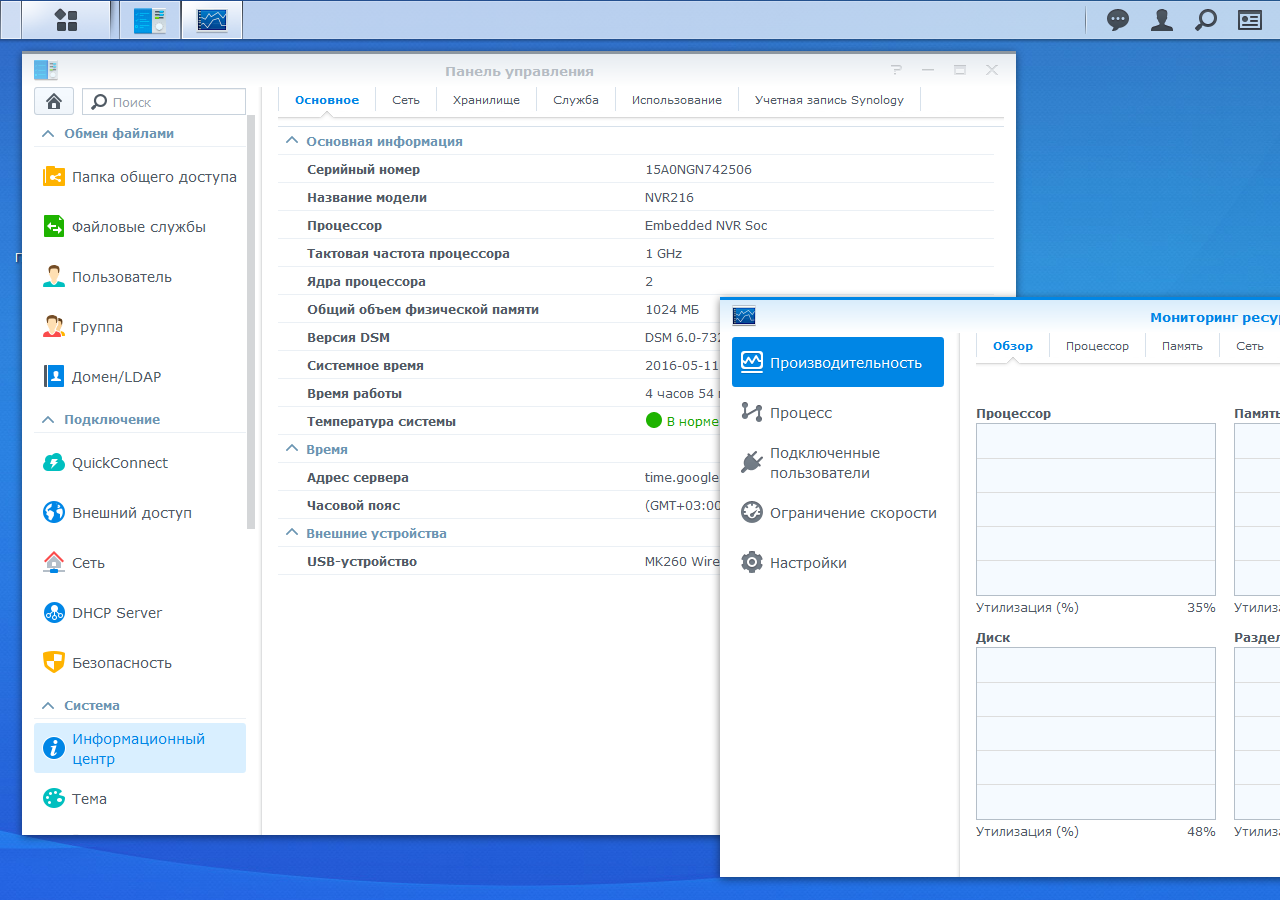

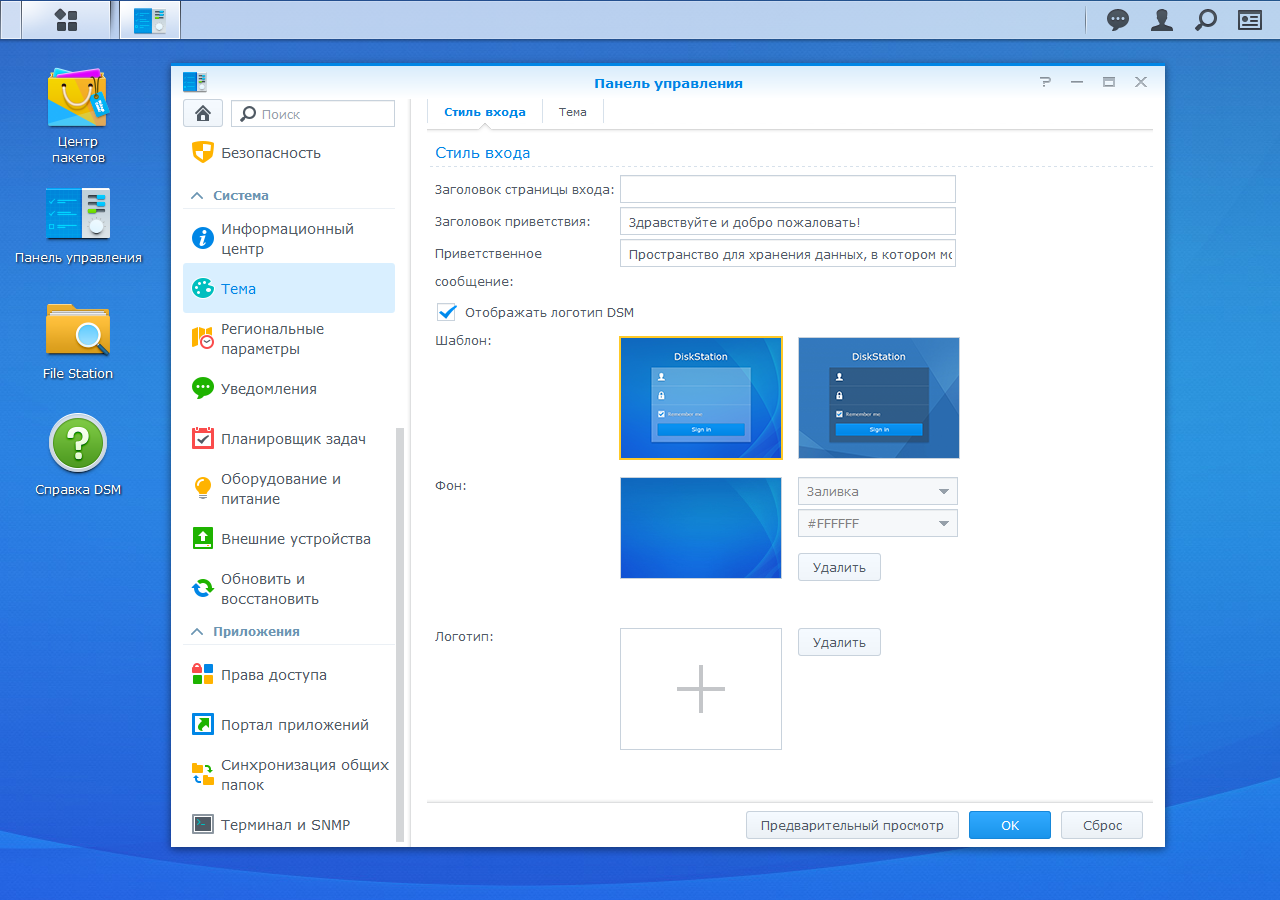

Из системных опций отметим страницу «Информационный центр», позволяющую получить подробные данные о текущем состоянии устройства, а также модуль «Мониторинг ресурсов».

Полностью сохранили такие функции как автоматическое обновление ПО, работа с конфигурацией, настройка внешнего вида интерфейса, изменение региональных параметров, планировщик задач.

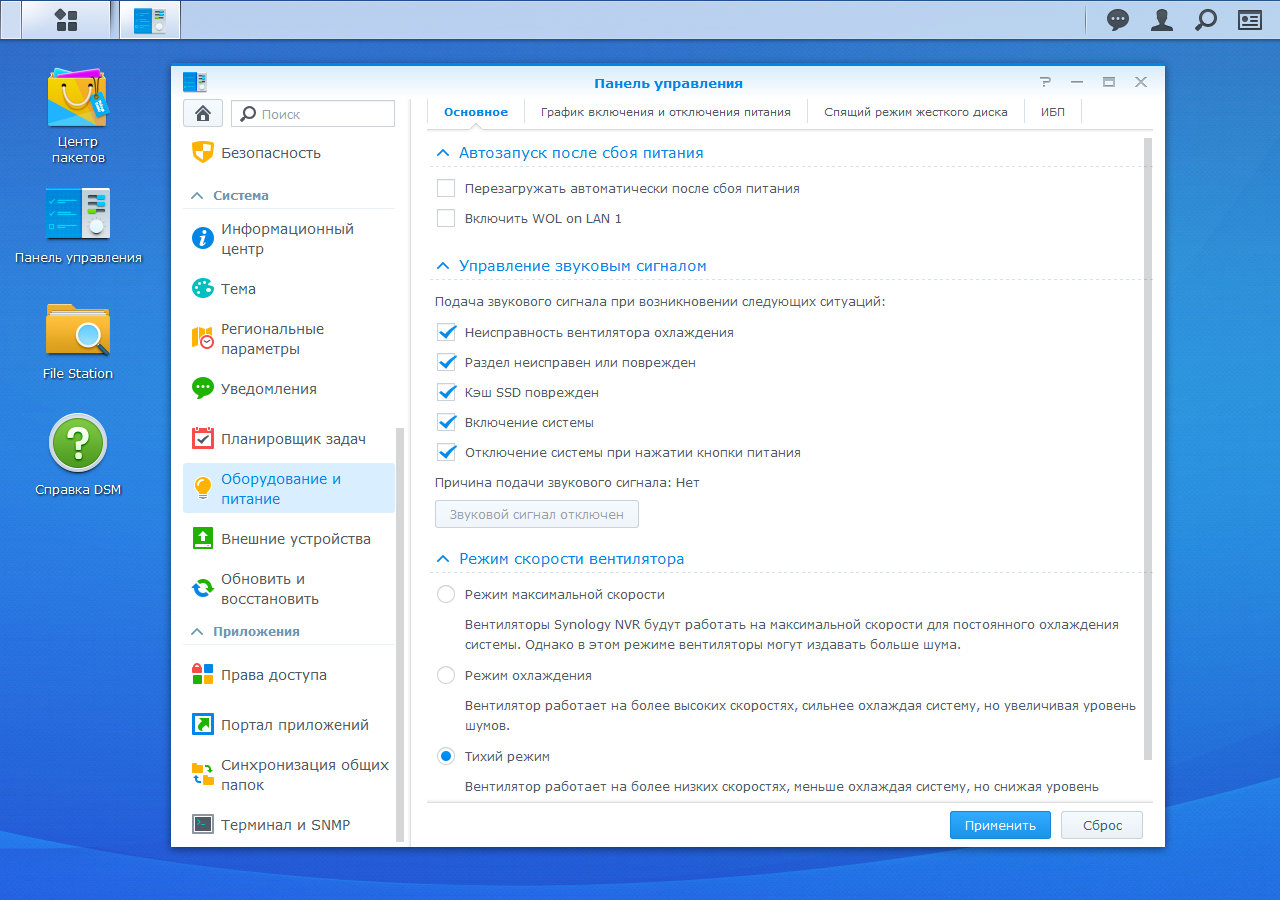

Как и современные NAS, рассматриваемая модель поддерживает расписание работы, может работать с ИБП, умеет автоматически включаться при восстановлении питания и отключать диски в случае отсутствия активности. Правда, некоторые из этих функций кажутся лишними для целевого применения.

А вот службы индексирования файлов здесь нет. Учитывая отсутствие поддержки мультимедийных сервисов, это не является проблемой.

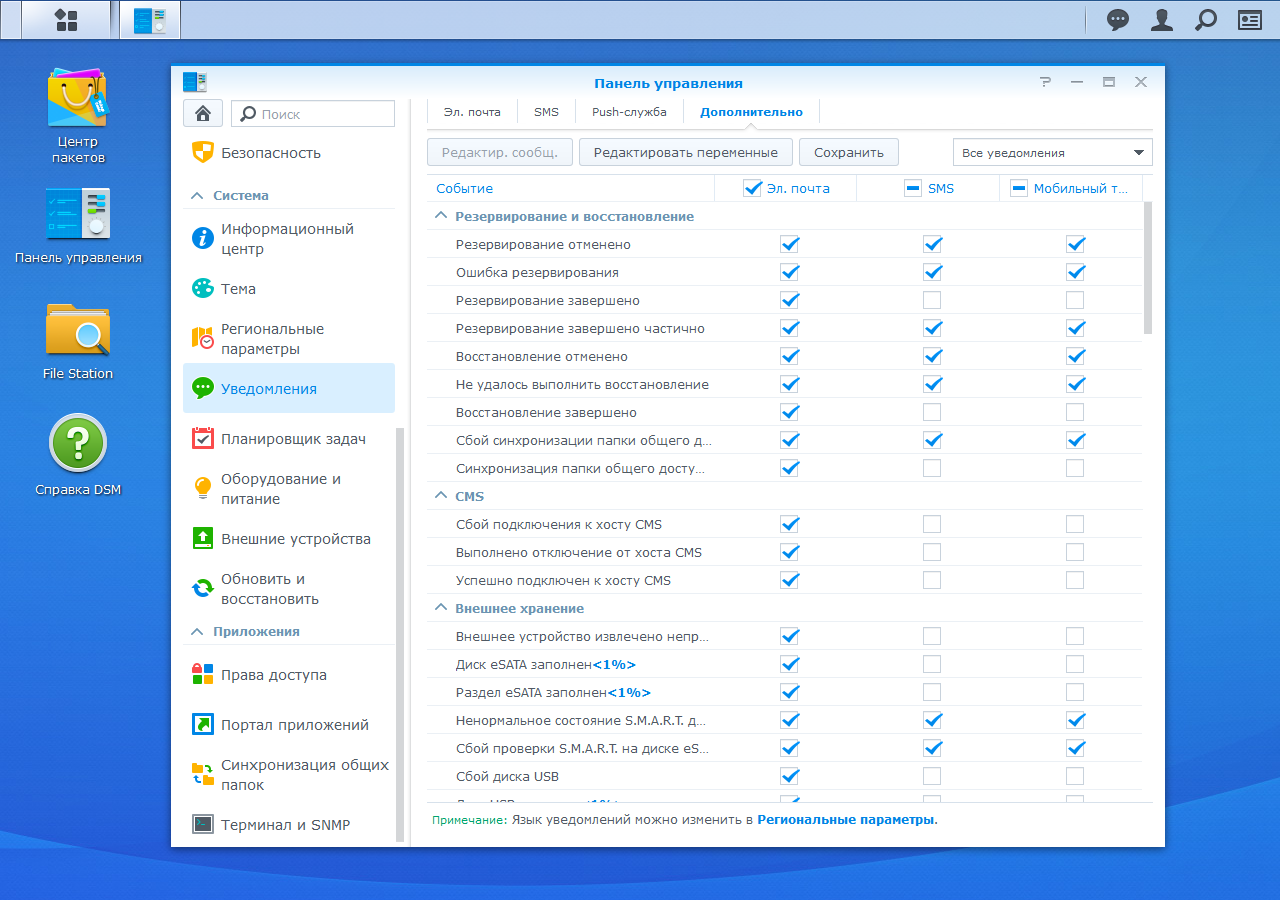

Не будем забывать и про удобную систему работы с уведомлениями с поддержкой электронной почты, SMS и push-сообщений на мобильные устройства. Что касается журналов, то не удалось найти настройку отправки информации на сервер Syslog.

В модуле обслуживания внешних устройств нет функции копирования данных с или на USB-накопитель, как и фронтального порта и соответствующей кнопки. Хотя для определенных ситуаций, на наш взгляд, это могло бы пригодиться и для видеонаблюдения.

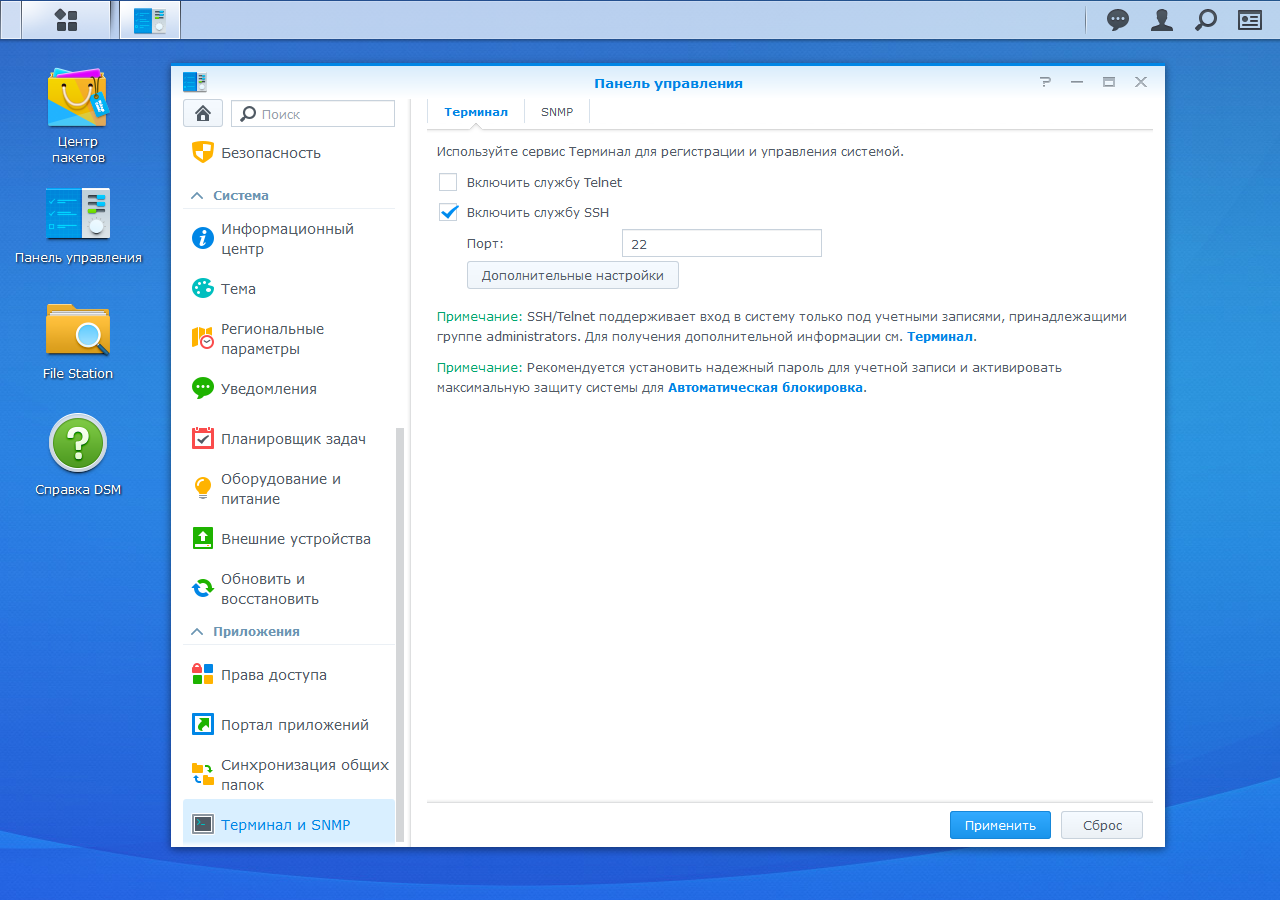

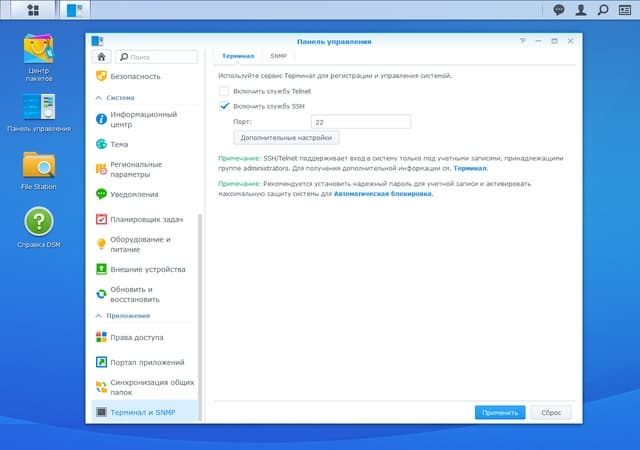

Сохранилась поддержка протокола SNMP и доступа к консоли операционной системы через telnet и ssh.

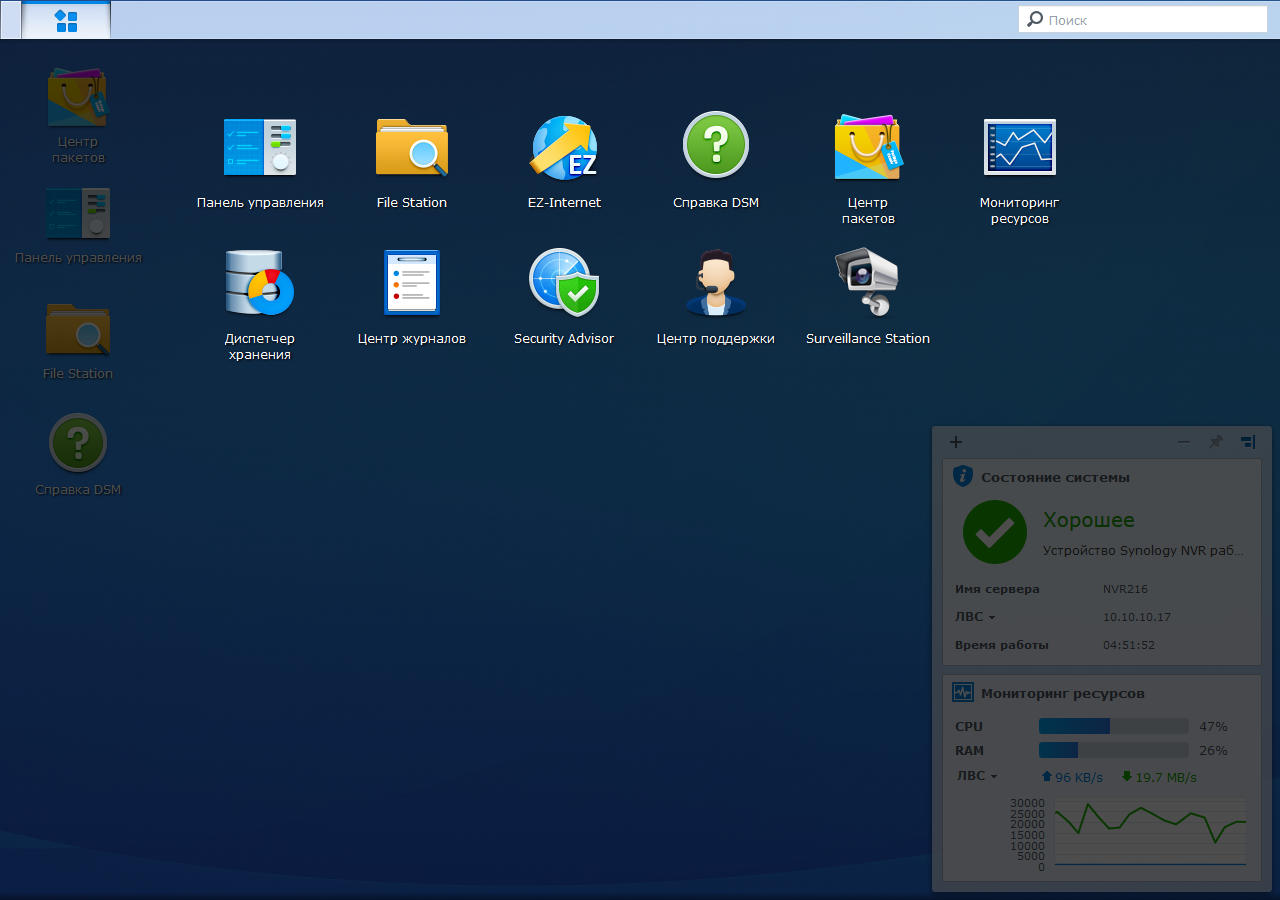

Также в главном меню можно встретить знакомые File Station, EZ-Internet, «Справка DSM», Security Advisor и «Центр поддержки».

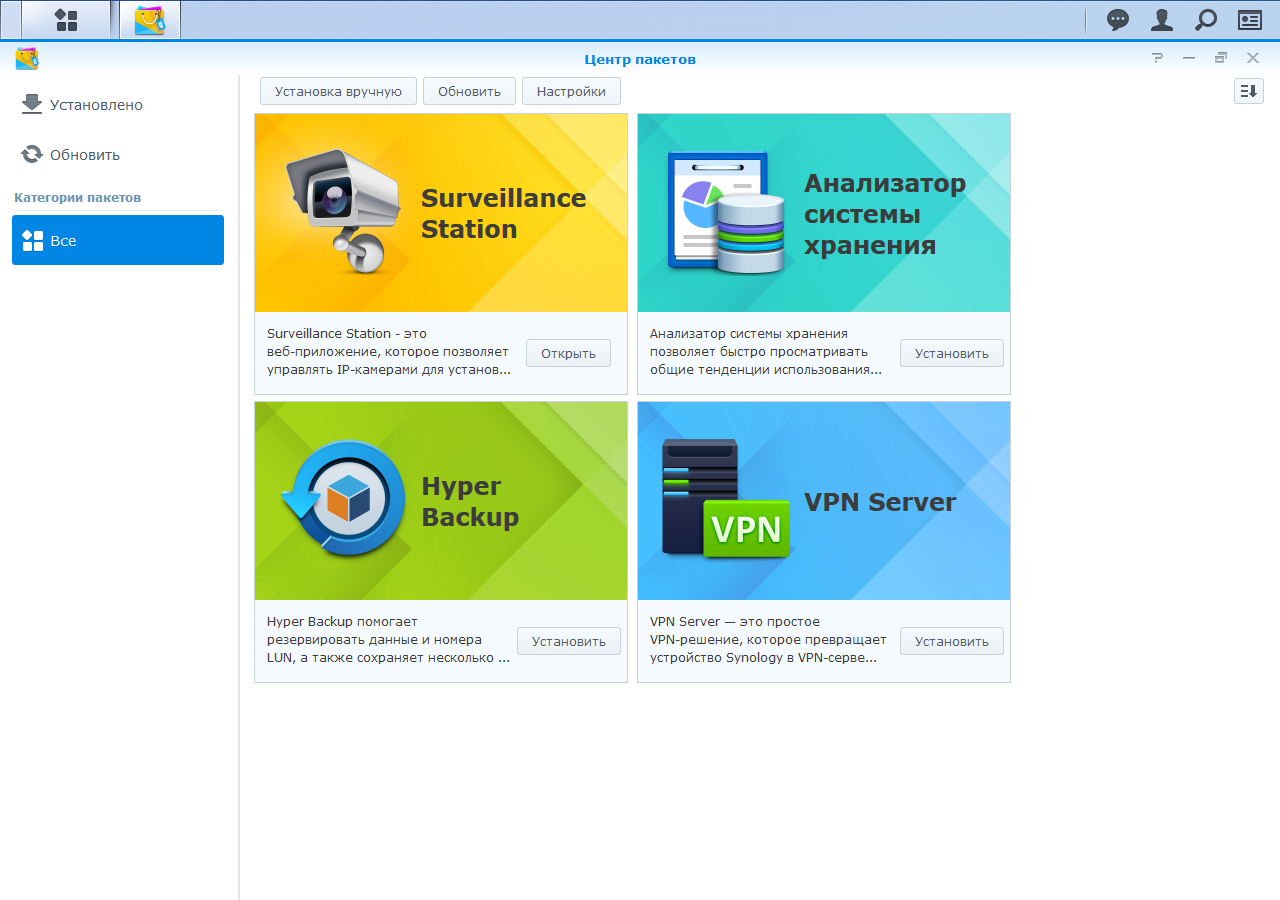

Как и у «настоящих» сетевых накопителей Synology, в рассматриваемой модели поддерживается установка сторонних модулей расширения. В частности, им является и основная программа Surveillance Station. Однако, учитывая назначение NVR216 и ее аппаратную платформу, число программ совсем невелико. Кроме собственно системы видеонаблюдения здесь есть «Анализатор системы хранения», Hyper Backup и сервер VPN. Формально сохранилась возможность установки пакетов из файлов, но маловероятно, что сторонние разработчики будут что-то компилировать именно под эту платформу. Впрочем, указанный набор можно считать хорошо подходящим под целевое использование модели.

Что касается мобильных приложений, то с NVR216 можно использовать знакомые DS finder, DS file и, конечно, DS cam.

Работа с Surveillance Station

Подробно о возможностях самой Surveillance Station мы недавно писали в отдельном материале и здесь повторяться не будем. Рассматриваемый продукт точно также как и сетевые накопители Synology позволяет работать с сервисом видеонаблюдения через браузер на ПК или в специальных приложениях на мобильных платформах.

При установленном и запущенном модуле Surveillance Station и устанавливаемом для него по умолчанию добавлении Local Display на выход устройства HDMI выдается картинка с его интерфейсом (разрешение выхода — до 1080p включительно). При этом для доступа к нему вам потребуется авторизоваться, указав имя пользователя и пароль. Также в этом сценарии можно подключить устройства ввода (в том числе мышки и клавиатуры), а также динамик и микрофон.

По своему внешнему виду интерфейс очень похож на используемый в браузере. Но есть и несколько отличий. В частности в верхней строке присутствует информация о текущей нагрузке на процессор и оперативную память, а также скорости приема и передачи данных по сети. Здесь же есть кнопка для вызова экранной клавиатуры, что позволяет в некоторых случаях обойтись подключением только мышки.

Что касается доступных функций, то в «локальной» версии мы не нашли настроек модулей ввода/вывода, загрузки и управления аудиороликами, Smart Search и справочной системы. Все остальное, включая настройку камер и уведомлений, просмотр живой картинки (заявлена возможность просмотра до девяти потоков 720p с частотой кадров 30 fps) и архива, а также интеграция в CMS, присутствует.

В локальном интерфейсе был добавлен только один пункт — «Система». В нем представлена информация об устройстве, данные о состоянии дискового тома и винчестеров, сетевые настройки, установка времени и обновление Surveillance Station.

В целом можно говорить о том, что выбор именно NVR216, а не сетевого накопителя «обычной» серии имеет смысл именно при необходимости обеспечить локальное место оператора.

Тестирование

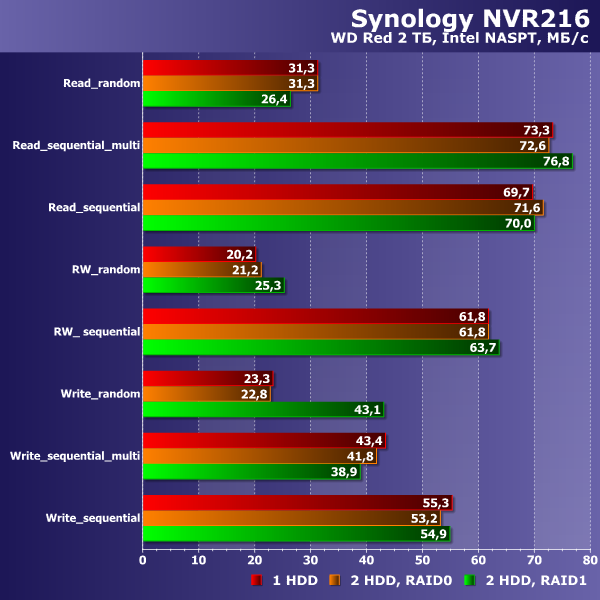

В тестировании использовались диски WD Red объемом 2 ТБ и утилита Intel NASPT. Для начала мы изучим производительность в режиме сетевого накопителя при отключенном модуле видеонаблюдения. Данный сценарий интересен, в частности, с точки зрения общей оценки возможностей модели и таких задач, как резервное копирование.

Производительность Synology NVR216

Здесь модель показала относительно невысокие результаты, если сравнивать ее с ранее протестированными устройствами среднего уровня. Максимальная скорость чтения достигает 70 МБ/с, а записывать данные можно на скорости немногим более 50 МБ/с.

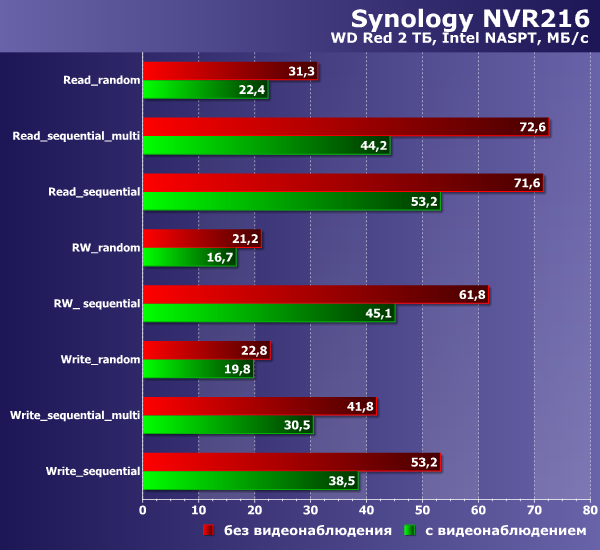

На втором графике приводится сравнение «чистого» режима RAID1 из двух дисков и проведение теста одновременно с работой видеонаблюдения, которая записывает поток с двух HD-камер и одновременно показывает картинку в окне браузера на другом компьютере.

Производительность Synology NVR216

Падение скорости сетевого доступа при работе Surveillance Station составляет примерно 10-40%. Обратим внимание, что с точки зрения непосредственно видеонаблюдения, высокая производительность сетевого доступа не требуется, поскольку битрейт видеопотока с камер обычно относительно небольшой.

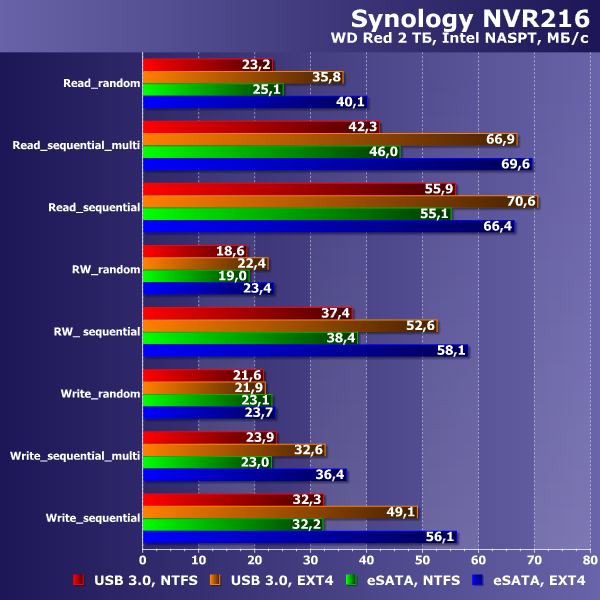

Традиционно проверим производительность сетевого доступа при подключении внешнего накопителя. В его роли выступал тоже винчестер WD Red объемом 2 ТБ. Подключение осуществлялось через док-станцию с интерфейсами USB 3.0 и eSATA на чипе ASMedia. Для проведения теста диск форматировался одним разделом с NTFS и EXT4.

Производительность Synology NVR216

Если говорить про файловую систему EXT4, то работа с ней на внешнем диске мало отличается по скорости от внутреннего винчестера. Так что подключение блоков расширения, скорее всего, не повлияет на производительность накопителя. Использование NTFS может иметь смысл для упрощения доступа к данным на компьютерах с Windows, но скорость такой конфигурации заметно ниже.

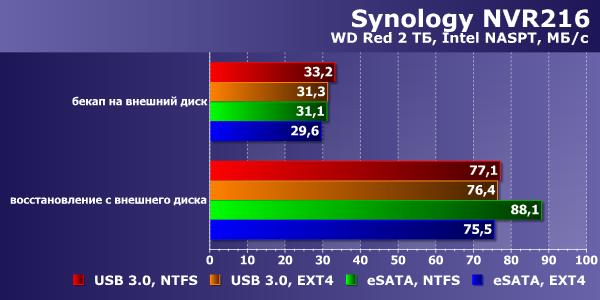

Дополнительно мы проверили сценарий резервного копирования и восстановления в модуле Hyper Backup. В роли защищаемых данных выступал один файл объемом 32 ГБ.

Производительность Synology NVR216

Интересно, что в этой задаче влияние файловой системы и варианта подключения относительно невелико. Копировать данные можно на скоростях более 70 МБ/с, а восстановление заметно медленнее — около 30 МБ/с.

Тестирование температурного режима и энергопотребления проводилось с конфигурацией RAID1 из двух винчестеров. Вентилятор устройства был настроен в режим «Тихий». Температура окружающего воздуха составляла около 22 градусов.

На следующем графике приводятся показатели для системы (вероятно датчик установлен на печатной плате вне основного процессора), а также жестких дисков. Проверялись режимы бездействия, работы (максимальные показатели за время прогона полного набора шаблонов NASPT), видеонаблюдение (максимальные значения за несколько часов записи и просмотра с двух HD-камер), а также сочетание последних двух нагрузок.

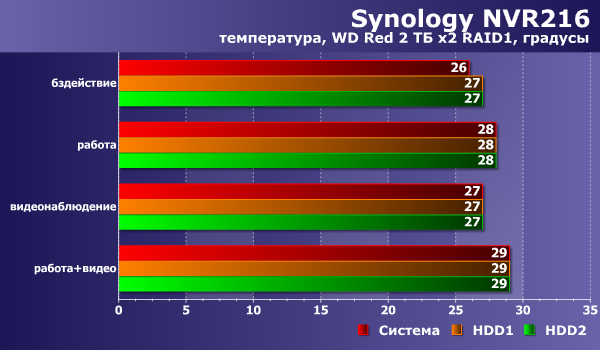

Температурный режим Synology NVR216

Как мы видим, о перегреве в данном случае и речи не идет. Температуры всех элементов не превышают 30 градусов. При этом благодаря настройке алгоритма работы вентилятора регистратор остается практически незаметным по шуму даже в тихой домашней обстановке.

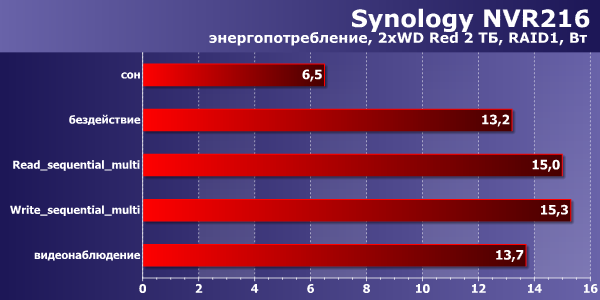

Последний тест в данной статье — измерение энергопотребления устройства. В этом материале по техническим причинам мы использовали другое измерительное оборудование, так что прямое сравнение с другими моделями сетевых накопителей может быть некорректным. Для теста были выбраны следующие режимы: сон, бездействие, шаблоны read_seq_01_32_files и write_seq_01_32_files теста NASPT, а также описанный выше сценарий работы системы видеонаблюдения.

Энергопотребление Synology NVR216

В случае отсутствия нагрузки потребление устройства с тестовыми дисками составляет 13,2 Вт. При работе системы видеонаблюдения оно повышается совсем незначительно — до 13,7 Вт. В случае интенсивной работы с файлами по сети, можно увидеть цифры порядка 15 Вт. А в режиме сна потребление снижается до 6,5 Вт. Отметим, что попытка повысить нагрузку на процессор устройства путем переноса функции детектора движения с камер на NVR216 не повлияла ни на температуру ни на уровень энергопотребления устройства. Впрочем, возможно при подключении максимально возможного числа камер ситуация будет иной.

Проведенное тестирование показывает, что модель уступает даже младшим сетевым накопителям этого производителя в скорости доступа к данным по сети. Но в определенных ситуациях (например, при необходимости дополнительного резервного копирования) она вполне может быть полезной.

Система охлаждения в устройстве не вызывает нареканий, а уровень его энергопотребления невелик.

Заключение

Наличие выхода HDMI на сетевом накопителе позволяет реализовать несколько новых сценариев использования устройства. В наших тестированиях мы уже встречали множество моделей с такой возможностью. Однако компания Synology, несмотря на свое положение на рынке, этим не пользовалась.

Представленное недавно устройство Synology NVR216 оборудовано как портом HDMI, так и входом и выходом аналогового звука. Однако эта модель относится к сегменту систем видеонаблюдения, а не привычных сетевых накопителей, и видеовыход в нем реализует только единственную функцию.

Благодаря использованию специализированного процессора, она способна эффективно выполнять задачи сетевого видеорегистратора с локальным, сетевым и мобильным доступом. При этом на этих задачах обеспечивается высокая производительность, отличная совместимость, а также широкий набор функций.

Кроме того, устройство можно рассматривать и как привычный сетевой накопитель, работающий под управлением программного обеспечения Synology DSM. Правда, большинство знакомых нам по другим моделям дополнительных сервисов здесь отсутствуют, а базовый набор сервисов доступен в практически полном составе.

В плюсы решения можно также записать комплектацию полным набором лицензий на видеокамеры, что упрощает покупку и настройку.

В качестве сценариев использования данной модели представляются небольшие офисы или торговые точки, где требуется обеспечить локальную работу с системой видеонаблюдения с одновременным использованием широкого набора функций, включая возможности удаленного (в том числе и мобильного) доступа, резервного копирования, глубокой интеграции в корпоративную ИТ-структуру.

Стоимость моделей на четыре и девять камер на момент написания статьи на локальном рынке составляла примерно 35 и 50 тысяч рублей соответственно. Правда, предложений не очень много, и цены выглядят сильно завышенными. Сочетание возможностей рассмотренного устройства можно считать уникальным, напрямую сравнивать его с другими вариантами очень сложно. Например, если не требуется видеовыход, то обычный NAS Synology может выйти дешевле даже с учетом лицензий на камеры, да и по скорости и функциям он выиграет. Если же посмотреть на традиционные сетевые видеорегистраторы, то сравнимые по основным параметрам для рассматриваемого сценария модели будут стоить существенно меньше, хотя по качеству программного обеспечения они, вероятно, проиграют.

Так что в настоящий момент однозначно оценить устройство не получится. Но одно можно сказать наверняка: если под ваш бюджет и технические требования эта модель подходит, то в работе она вас явно не разочарует.
