Synology Disk Station DS108j

Однодисковый домашний NAS-сервер с Gbit LAN

Последнее время мы что-то увлеклись обзорами многодисковых NAS... Они, конечно, хороши: позволяют создавать RAID-массивы, наращивать емкость и мн. др., однако их главный недостаток на рынке сейчас — непомерно высокая цена. От 350 до 500 долларов за двухдисковую корзинку (без дисков) и почти вдвое больше за 4-дисковую от тех же Synology или QNAP заставят крепко задуматься любого домашнего, да и «мелкоофисного» пользователя. А иметь под рукой простенький NAS с развитыми программными функциями порой ох как хочется!

В полной мере осознавая потребности стесненных в средствах да и просто экономных пользователей, Synology этим летом специально выпустила упрощенный вариант однодискового NAS: модель Disk Station DS108j на момент написания статьи предлагается в московской рознице примерно в 5000 руб. (без диска), что можно назвать достаточно привлекательным предложением, поскольку явно конкурентоспособно по отношению к самодельным (из старого ПК) NAS и по цене, и тем более по размерам и внешнему виду.

Модель DS108j специально создавалась Synology для бюджетного сегмента. Хотя она использует тот же корпус, что и более дорогие однодисковые DS107 и DS107+, электроника у нее попроще, процессор послабее, нет порта eSATA и некоторых других мелких радостей. Вместе с тем, оставшегося функционала вполне хватает для решения домашних задач, а что именно осталось здесь от DS107 и насколько упала скорость сетевой работы, мы и посмотрим ниже.



Внешний вид и устройство

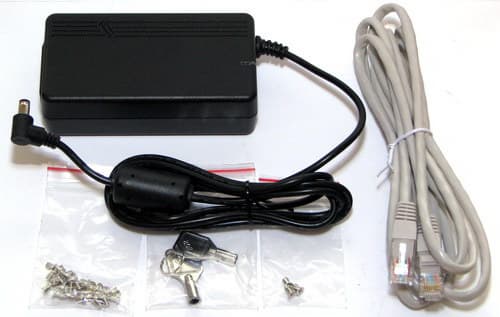

Упаковка и комплект поставки Synology DS108j типичны для для продуктов компании — добротный картон коробки с ручкой для переноски,

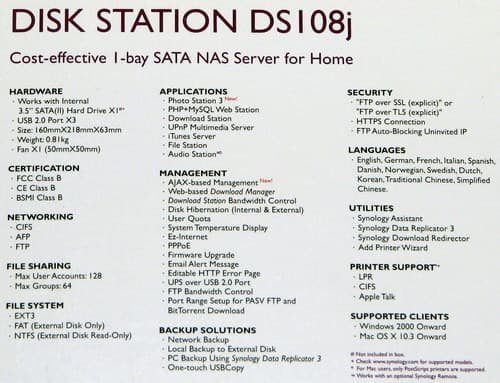

текст шпаргалок (спецификаций и пр.) на плоскостях которой вполне может заменить руководство по быстрой установке и применению,

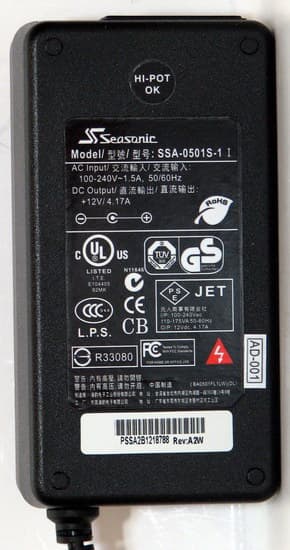

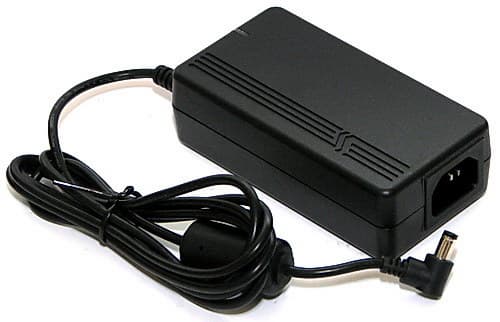

брошюрка с которым на 13-ти языках (включая русский) имеется внутри наряду с CD с ПО, 12-вольтовым адаптером питания на ток 4,17 А от самой SeaSonic, фурнитурой для установки жёсткого диска и двухметровым патч-кордом.

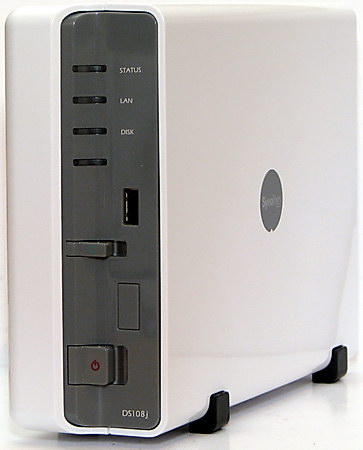

Внешний вид также выдержан в едином фирменном стиле — тот же кирпич белой iMac-овой пластмассы, срезанная часть переднего торца с серой вставкой с индикаторами статуса устройства, активности сети и доступа к внутреннему SATA-диску, USB-разъёмом и его спутницей — кнопкой USB-Copy, а также кнопкой-индикатором включения питания на ней.

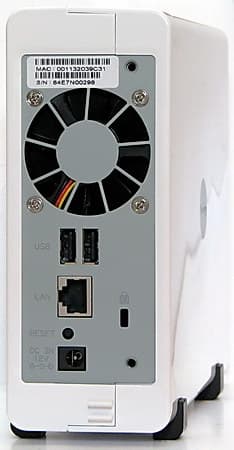

На заднем торце также всё по списку: вытяжное отверстие слегка подвывающего в работе 50-мм вентилятора, еще 2 разъёма USB, Ethernet-порт, кнопка RESET, отверстие под противоугонный троссик и разъём питания.

Рабочее положения DS108j — вертикальное, опорой служат четыре твердых чёрных каучуковых ножки. Для доступа внутрь потребуется отвинтить два винта и сдвинуть крышку — снизу на брюшке корпуса заботливо обозначено как именно.

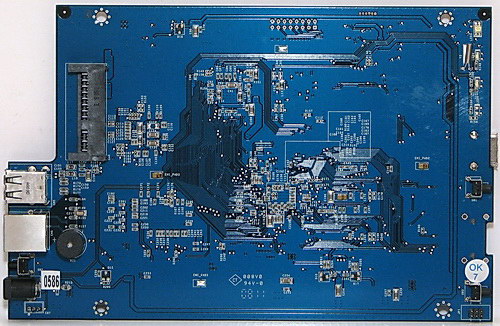

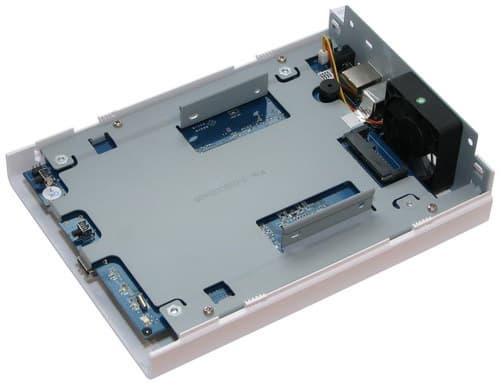

Внутри станина для винчестера и материнская плата, дополняющие всегдашнее впечатление от изделий Synology — добротность и продуманность. C обратной стороны плата практически пустая.

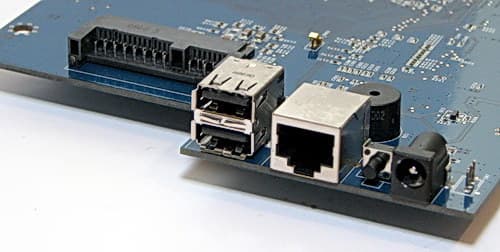

Разве что красуются разъемы.

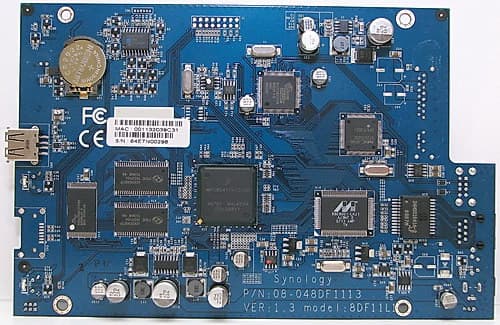

С основной стороны плата напичкана чипами.

Она явно отличается от таковой для DS107+. Что же мы имеем?

  • интегрированный хост-процессор Freescale MPC8241 на 200 МГц;
  • двухпортовый PCI-to-SATA150 хост-контроллер Silicon image SATALink SiI3512ECTU128;
  • 3-х портовыйUSB2.0 хост-контроллер NEC D720102;

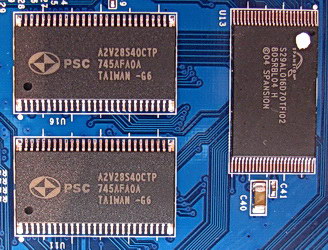

  • 16-Мбитный чип фэш-памяти Spansion S29AL016D;
  • два 128-Мбитных SDRAM чипа PSC A2V28S40CTP;

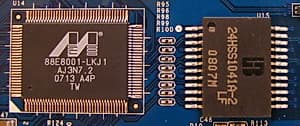

  • Gigabit Ethernet PHY-контроллер Marvell Yukon 88E8001-LKJ.


Чип управления общей логикой операций ввода-вывода, имеющийся в старших моделях Lattice 4032V, тут отсутствует. По совокупности можно с огорчением констатировать что перед нами самый слабый из всех побывавших в нашей лаборатории продуктов Synology — даже списанный в архив производителем старичок DS101g+ и то смотрится более привлекательно (памяти вдвое больше, есть порт eSATA). Во всей продуктовой линейке еще большую жалость вызывает только DS-106j — тот дополнительно лишён вентилятора и максимальный объём устанавливаемого винчестера ограничен пятьюста гигабайтами. Сколько удалось сэкономить таким подходом и за счёт какого падения производительности увидим далее.



Характеристики аппаратного обеспечения

Процессор:

  • Процессор Freescale MPC8241 200 МГц.

Память:

  • SDRAM 32 Мбайт;
  • Флэш-память 2 Мбайт.

Порты SATA:

  • 1 порта SATA для 3,5″ диска емкостью до 1 Тбайт.

Подключение сети:

  • RJ-45 Ethernet 10/100/1000 Мбит/с.

Поддержка USB:

  • 3 порта USB 2.0/1.1;
  • поддерживаются USB-принтер, USB-накопители;
  • кнопка USB Copy на передней панели.

Сертификация:
FCC класс B, CE класс B, BSMI класс B, VCCI класс B

Требования к электрическому питанию и условиям работы:
Напряжение питания:

  • 100-240 В переменного тока.

Частота:

  • 50 -60 Гц.

Потребляемая мощность:

  • рабочий: 26,9 Вт;
  • нерабочий: 10 Вт.

Рабочая температура:

  • 5 - 35°C.

Относительная влажность:

  • от 5% до 95%, без конденсации.

Габариты и масса:
Габаритные размеры:

  • 218×160×63 мм.

Масса:

  • 0,81 кг без диска.



Характеристики программного обеспечения

В невнимании к пользователю Synology не упрекнёшь — обновления ПО случаются не реже раза в пару месяцев, и что особенно приятно, значительное внимание уделяется не только исправлению ошибок, коих не так много, но и в гораздо большей степени добавлению новых функций. В протестированной инкарнации прошивки (DSM 2.0-0637 Build Date: 2008/06/17, распространяется на весь актуальный модельный ряд) управляющее ПО имеет базирующийся на AJAX Windows-образный интерфейс — красивый, удобный, гибкий и так далее, с прочими эпитетами, присущими технологиямW eb 2.0.

Так в частности, вы можете запросто вытащить на первую страницу ссылки на наиболее посещаемые вами места в настройках устройства — очень удобно, вспоминая при этом в какую «глубину сибирских руд» приходилось погружаться ранее чтобы скажем, перезагрузить устройство. Да, кстати, соответствующая кнопка управления и так теперь там. Самих же перезагрузок вам также теперь потребуется меньше — многие настройки, как например, смена языка интерфейса осуществляются на лету. Комплект скриншотов интересующиеся могут скачать здесь (архив 1 Мбайт).

К хорошо нам знакомому по предыдущим продуктам Synology джентльменскому набору приложений (Audio Station, iTunes Server, Multimedia Service, Download Station, Web Station и Photo Station) добавилось Surveillance Station — теперь NAS’ы Synology умеют дружить с IP-камерами (количество доступных к подключению варьируются для разных моделей, для DS-108j — одна), добавляя, таким образом, устройству функции системы видеонаблюдения.

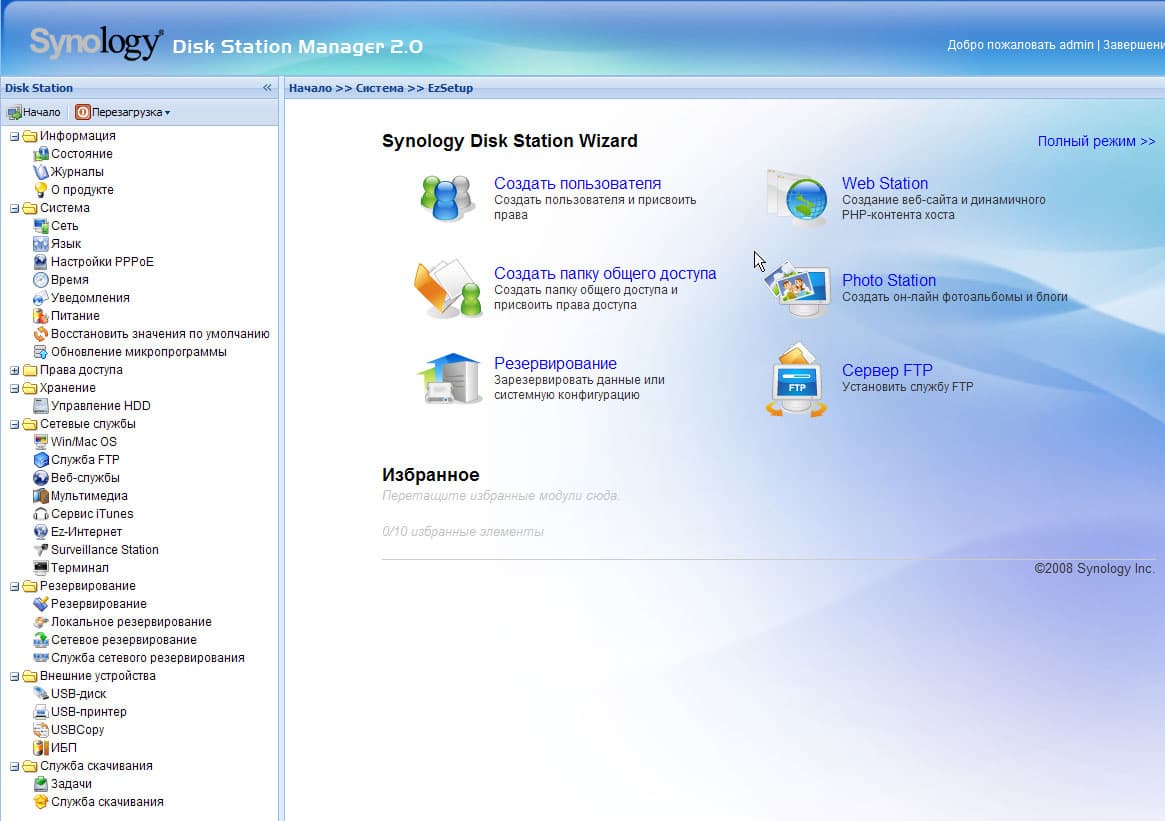

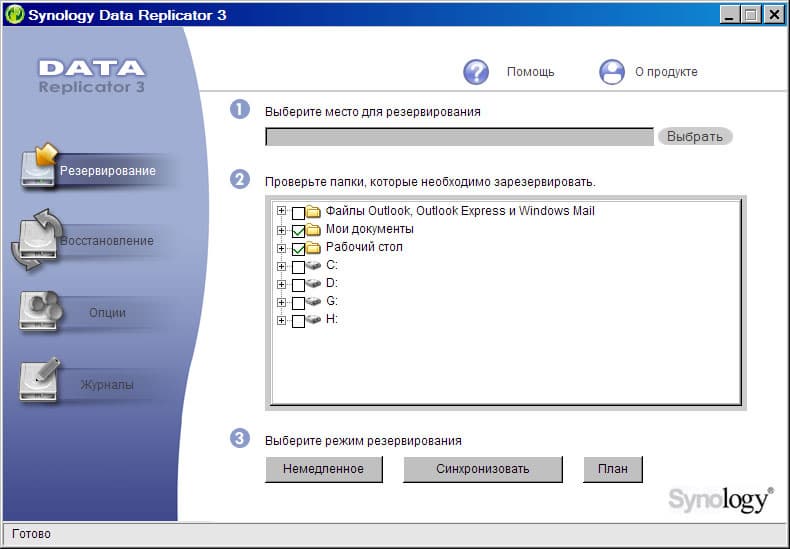

Из зримых изменений отметим также подросшую до третьей версии программку из комплектных для резервного копирования Data Replicator, обретшую, наконец, русский интерфейс.

С возможностями её может ознакомиться любой желающий, скачав дистрибутив с сайта компании — Synology сделала добрый жест, отпустив её на свободу, т. е. к фирменным продуктам она больше не привязана.

Отметим также, что длительная история разработки и единообразие для всей линейки продуктов самым благотворным образом сказались на устойчивости функционирования ПО.

Приведём возможности ПО DS108j в наибольшей полноте:

Поддержка транспортных сетевых протоколов:

  • TCP/IP
  • AppleTalk

Поддержка файловых сетевых протоколов:

  • Microsoft Networks CIFS
  • Apple File Protocol AFP 3.1
  • FTP

Поддержка принтерных протоколов:

  • CIFS
  • LPR
  • AppleTalk

Поддержка клиентов:

  • Microsoft Windows 2000 / XP / Windows Server 2003/ Vista
  • Apple Macintosh OS 10.3, Mac Mini Intel

Настройка сети:

  • Ручная конфигурация
  • Автоматическое назначение IP-адресов по DHCP

Управление устройством:

  • посредством утилиты Synology Assistant (автоматический поиск устройств, подключенных к сети)
  • браузером

Поддерживаемые файловые системы:

  • Ext3
  • FAT (только для внешних дисков)
  • NTFS (только для внешних дисков и только на чтение)

Поддержка форматов файлов в UPnP Multimedia Servece:

  • аудио: aac, m4a, mp3, ogg, wav, wma, wma vbr, wma pro, wma lossless
  • видео: asf, DivX, avi, dat, MP4, MPEG1, MPEG2, MPEG4, vob, wmv, XviD
  • изображения: bmp, gif, icon, jpg(jpeg, jpe), png, psd, tif(tiff), ufo
  • плэйлисты: WPL, M3U

Поддержка форматов файлов в iTunes Server:

  • аудио: m4a, m4p, mp3
  • плэйлисты: WPL, M3U

Поддержка форматов файлов в Audio Station:

  • аудио: aac, m4a, mp3, ogg, wma, wma vbr
  • плэйлисты: WPL, M3U
  • Интернет радио: SHOUTcast, Radioio

Поддержка форматов файлов в Photo Station 3:

  • видео: asf, DivX, avi, dat, MP4, MPEG1, MPEG2, MPEG4, vob, wmv, XviD, RM, RMVB
  • изображения: bmp, gif, jpg(jpeg, jpe)

Возможности резервного копирования:

  • локальное
  • по сети
  • содержимого Рабочего стола, Моих документов и почты Outlook и Outlook Express
  • с внешних USB-устройств на внутренний диск кнопкой USB-Copy

Безопасность:

  • Поддержка учетных записей/групп/совместного использования папок
  • FTP over SSL, FTP over TSL, FTP Auto-Block
  • резервное копирование по сети с шифрованием
  • HTTPS-соединение

Конфигурация системы:

  • Максимальное количество учетных записей: до 128
  • Максимальное количество групп: до 64
  • Максимальное количество совместно используемых файлов: до 100
  • Максимальное количество одновременных соединений до 32

Языки локализации:
Поддержка языков пользовательского интерфейса:

  • английский
  • голландский
  • датский
  • испанский
  • итальянский
  • китайский
  • корейский
  • немецкий
  • норвежский
  • польский
  • португальский
  • русский
  • французский
  • шведский
  • японский

Как видите, в отличие от взрослых моделей, DS108j начисто лишён способности взаимодействия с Windows ADS.



Тестирование производительности

Наша тестовая платформа:

    • процессор Intel Pentium 4 Extreme Edition 3,47 ГГц;
    • материнская плата Foxconn 925XE7AA;
    • 2×512 Мбайт DDR2-800 DDR2 SDRAM;
    • Broadcom NetLink (TM) Gigabit Ethernet (интегрированный);
    • NVIDIA GeForce PCX 5750 (128 Мбайт);
    • Maxtor DiamondMax Plus 8 40 ГБ с системой и Western Digital WD1200SD для участия в пакетном копировании.

Внутрь DS108j помещался накопитель Western Digital WD1200SD. При тестировании использовались следующие пакеты:

  • Intel IOMeter на паттернах со случайными и последовательными обращениями;
  • Пакетное копирование (между Western Digital WD1200SD, установленным дополнительно к системному винчестеру, и DS108j) командой xcopy на паттернах ISO (3 файла в 500МБ), MP3 (300 файлов по 5МБ), JPG (3000 файлов по 0,5МБ) и WEB (30000 файлов по 50 кБ);

При тестировании DS108j подключался напрямую к гигабитному Ethernet-порту компьютера комплектным патчкордом. Все новые тесты проводились в режиме Gigabit LAN. Результаты тестирования QNAP TS-109 Pro и предыдущих однодисковых NAS от Synology были получены ранее.



Тесты в Iometer

Далее на графиках результаты Synology DS108j везде обозначены желтым цветом. Тесты скорости последовательного чтения показывают, что даже на гигабитном сетевом интерфейса DS108j едва быстрее NAS на Fast Ethernet и сильно уступает даже DS-101g+ на таком же процессоре, работающем с частотой 266 МГц, уже не говоря о более мощные DS107+ и TS-109 Pro.

Хуже другое — при записи неторопливый процессор DS108j существенно проигрывает даже работающим на Fast Ethernet NAS с более быстрыми процессорами! Скорость последовательной записи на DS108j просто неприлично низкая.

Отмеченые выше особенности тот час отражаются на работе DS108j в остальных задачах — мы эти результаты комментировать особо не будем, поскольку нашему герою похвастаться в общем нечем. Интерес представляют также паттерны, в которых имитируется работа диска в составе того или иного сервера. Для имитации такой работы сетевых дисков мы используем паттерны File Server и Web Server.

Как можно было предположить из сказанного ранее, DS108j оказался одним из последних.

В паттерне одновременного потокового чтения и записи 64-килобайтными блоками, что может характеризовать определенные задачи в работе серверов медиаконтента, DS108j реабилитируется, хотя все равно проигрывает своим более мощным соперникам, работающим даже на Fast Ethernet.

Тесты записи и чтения файлов

Результаты тестирования DS108j при помощи xcopy представлены в таблице:

Модель

Synоlogy DS108j

Synоlogy DS107+*

Synоlogy DS101g+*

QNAP TS-109 Pro

Паттерн

write

read

write

read

write

read

write

read

ISO

10,07

11,28

17,21

23,07

13,66

15,43

19,74

19,48

MP3

9,68

10,71

16,48

15,46

13,08

14,53

18,75

14,02

JPEG

6,67

7,27

8,71

7,24

8,074

7,77

3,21

8,28

WEB

1,59

1,66

1,53

2,14

2,23

1,95

0,04

4,31

*Результаты получены на предыдущей тестовой платформе.

Результаты тестирования при помощи пакетного копирования файлов командой Xcopy на различных паттернах выдают примерно те же предельные цифры, что и для паттернов IOmeter. Результаты вполне ожидаемые — DS108j не ровня не только флагманским Synоlogy DS107+  и QNAP TS-109 Pro, но даже и весьма пожилому Synоlogy DS-101j+, оснащённому тем же процессором, но с большей тактовой частотой — кстати, соотношение скоростей записи/чтения при операциях с большими файлами (т.е. в максимально производительном режиме) оказывается в точности равным как раз соотношению их тактовых частот (200 и 266 МГц соответственно). Таким образом, основная причина низкой производительности DS108 видна невооружённым глазом.

Что до абсолютных значений скоростей, то отнести их к гигабитному классу не поворачивается язык — перепрыгнуть стомегабитную планку DS108j по сути не удалось.



Цена и доступность

Стоимость Synоlogy DS108j без диска в Европе начинается от 110 евро. В родных же нам пенатах она повыше будет: в таблице приведена средняя розничная цена устройства в Москве, актуальная на момент чтения вами данной статьи:

Synology DS108j
Н/Д(0)



Выводы

Как и у всего в окружающем нас мире, у Synоlogy DS108j имеются как достоинства, так и недостатки. К первым можно, без сомнения, отнести традиционную добротность исполнения устройства, удобное управляющее ПО на базе Web 2.0, обилие функциональных приложений — для различных мультимедиа сервисов, размещения сайта, закачки файлов без компьютера (в т. ч. и из торрент-сетей), резервного копирования и т. д. — и, наконец, весьма небольшую цену за всё это.

Однако последний аспект имеет и оборотную сторону: железная начинка DS108j оказалась выхолощенной настолько, что бюджетный продукт от Synоlogy не смог прорваться в высшую лигу — несмотря на формальное присутствие гигабитного сетевого контроллера по производительности его скорее можно отнести к предыдущему, стомегабитному поколению NAS-устройств. С другой стороны, а у многих ли сейчас дома разведена гигабитная сетка (если не брать в расчет прямое подключения NAS к одному ПК)? Вот и мы тоже думаем, что по сути этих скоростей NAS домашнему пользователю DS108j должно быть вполне достаточно.

Легко можно понять сложности производителей подобных систем: постоянно требуется балансировать между доступностью и эффективностью, при том что выбор возможных платформ для построения таких устройств не так уж и велик. Интересно, сможет ли им в этом помочь, например, Intel Atom? Поживём — увидим.
