Сетевой накопитель со встроенным медиаплеером Thecus M3800


Впервые мы увидели M3800 более года назад на выставке CeBIT 2008. Сочетание сетевого накопителя и медиаплеера выглядело очень оригинально и интересно. Подобное решение снимало сразу несколько проблем, характерных для HD-медиаплееров — небольшую скорость сетевого доступа ко встроенному диску, ограниченность объема внутреннего винчестера, низкую производительность на фоновых задачах.

К сожалению путь устройства к прилавкам магазинов оказался не очень простым. Мы начали тестировать его еще в прошлом году, однако встретились с некоторыми проблемами с прошивкой, что потребовало времени на ожидание обновлений. Здесь нам очень помогли инженеры компании «Тайле», которая представляет марку Thecus в России.

Комплектация

Комплект поставки: основной блок устройства, внешний блок питания (12 В 8 А) с кабелем, комплект салазок для дисков, аудио-видео кабели (композитное видео + стереоаудио и компонентное видео), миниатюрный пульт дистанционного управления, патчкорд, несколько листовок, краткое описание процесса установки, компакт диск с программами и руководствами. В настоящий момент никакие описания и руководства не имеют русских версий.

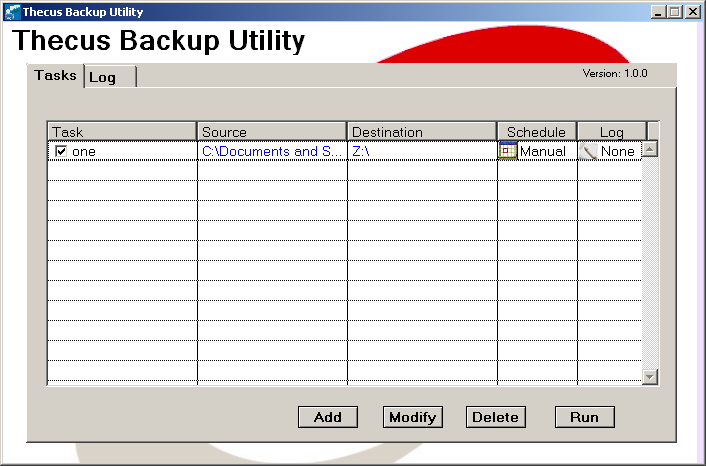

Из программ присутствуют утилита для нахождения накопителя в сети (Windows, Mac) и программа резервного копирования (также Windows, Mac).

Все это упаковано в компактную картонную коробку с ручкой. На коробке в основном присутствуют маркетинговые надписи, никаких технических характеристик нет.

Внешний вид

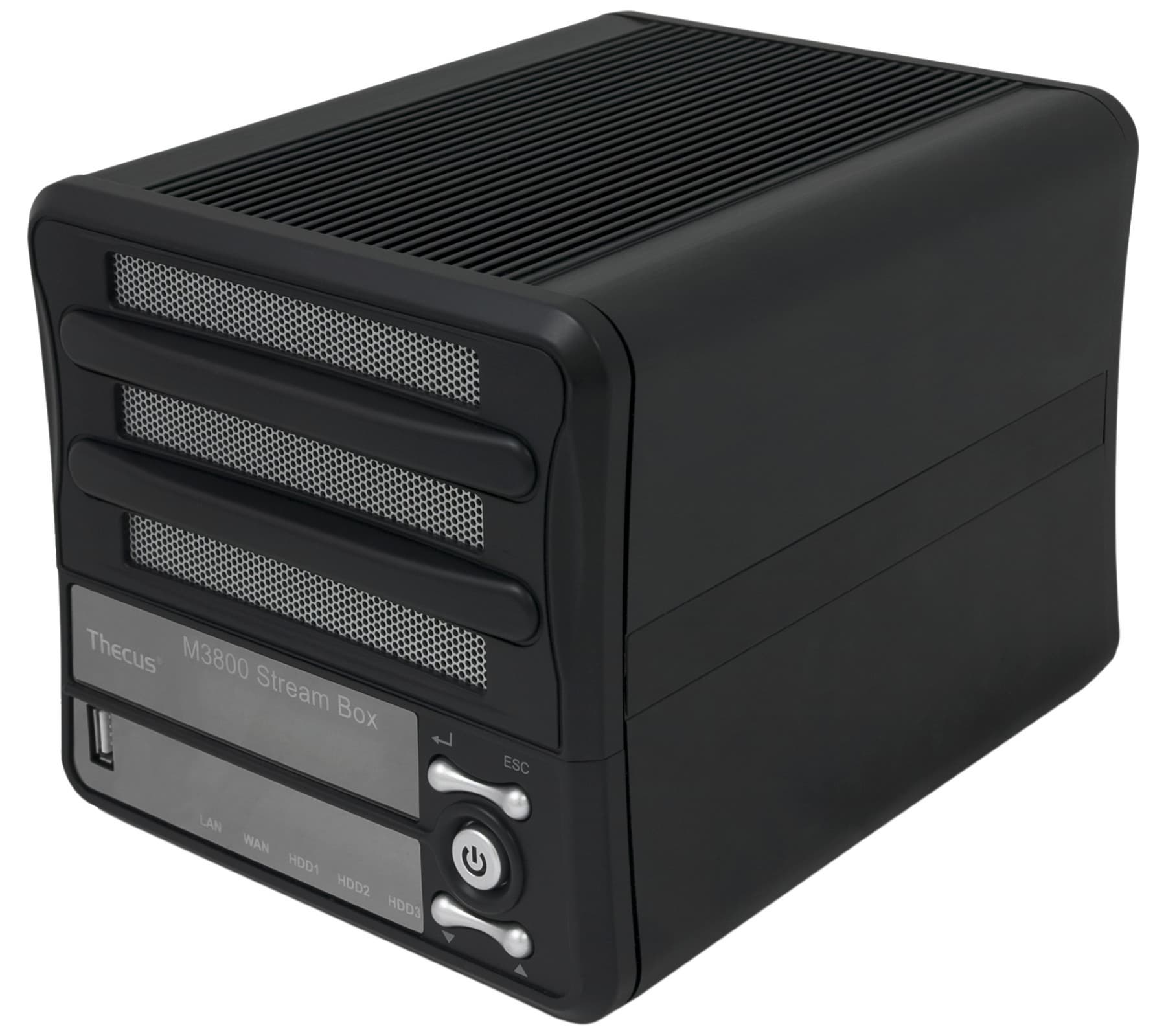

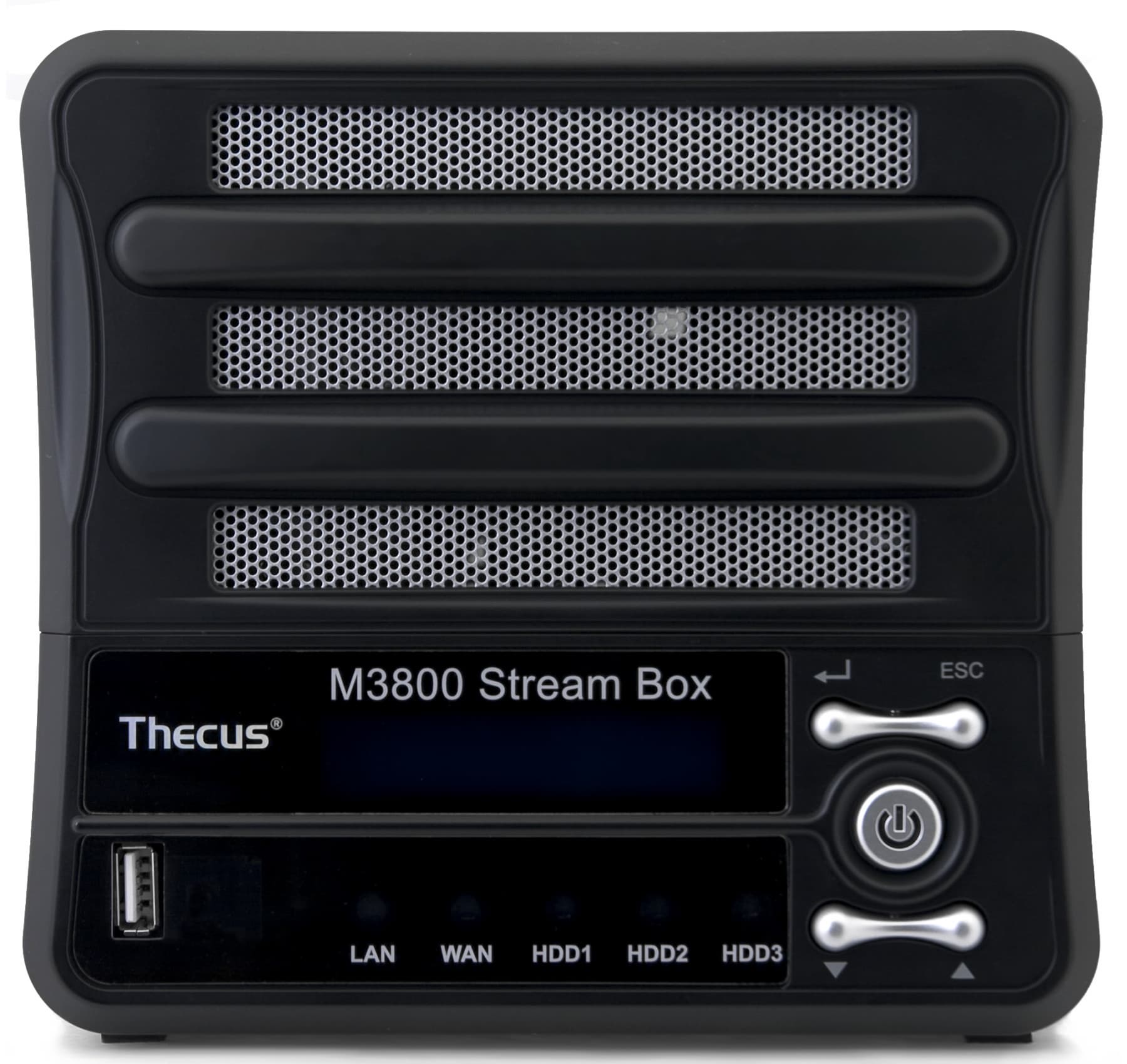

Мы впервые встречаемся с трехдисковыми накопителями, однако даже эта особенность не приносит ничего оригинального в дизайн — привычная кубическая форма с немного закругленными углами. Размеры устройства — примерно 22×17×17 см, что чуть меньше рассмотренных ранее нескольких моделей на четыре диска и заметно больше двухдисковых моделей.

Конструктивно корпус представляет собой алюминиевый профиль, внутри которого размещен стальной каркас. Передняя и задние панели изготовлены из пластика.

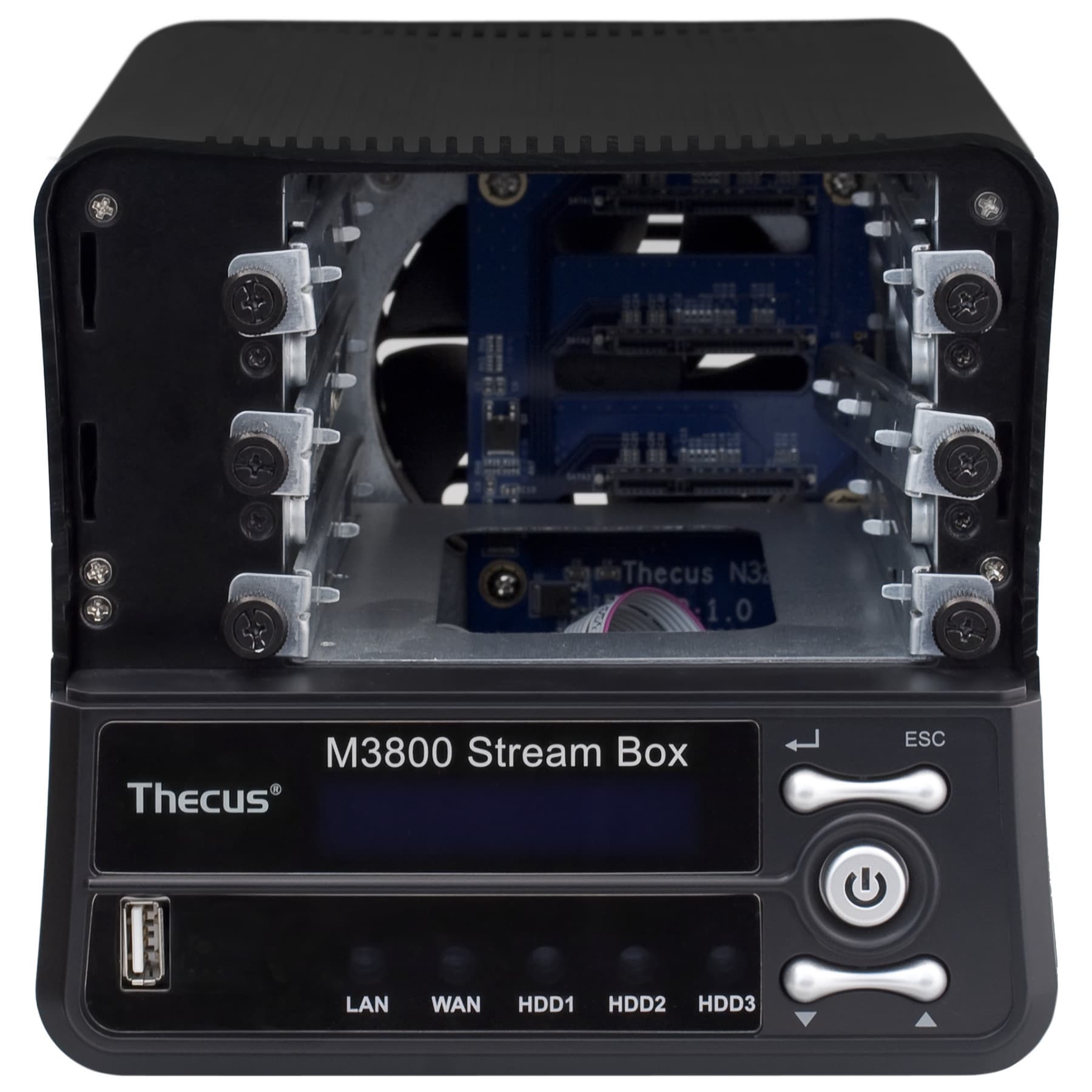

Верхняя часть лицевой панели свободно сдвигается вверх и открывает отсек для установки жестких дисков. В самой панели предусмотрены сетки для поступления воздуха. Ниже находится матричный индикатор (16×2 знакомест), порт USB, светодиодные индикаторы активности сети и дисков, а также пять кнопок управления. На большом индикаторе в состоянии ожидания последовательно выводится информация о имени системы, сетевых адресах, продолжительности работы, дате и времени, температуре, скорости вентилятора и состоянии массива. Кнопки можно использовать для запуска копирования с USB-накопителя и для завершения работы системы.

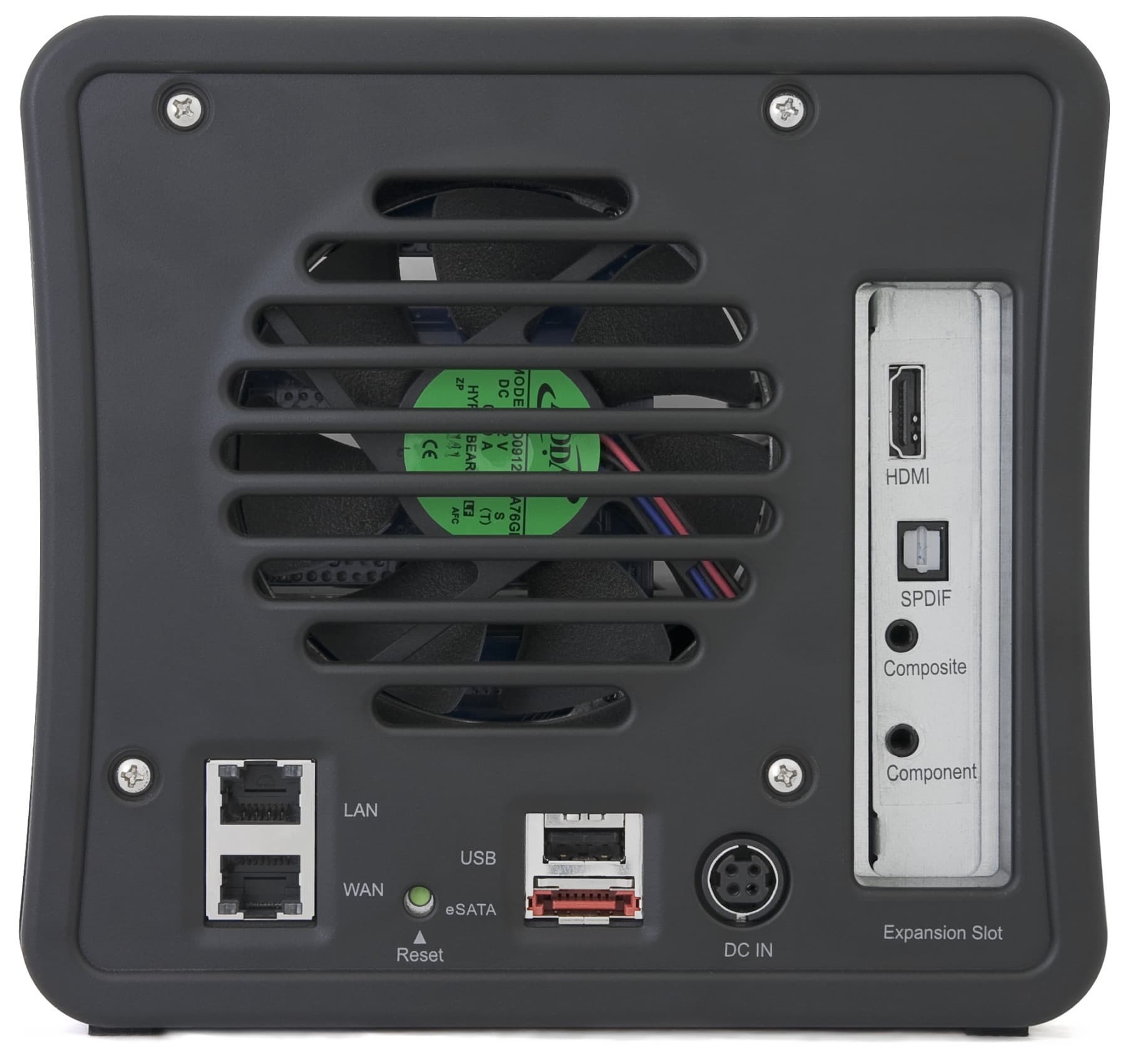

Сзади находится решетка 92 мм вентилятора системы охлаждения, два сетевых порта, USB и eSATA для внешних устройств, вход для блока питания (с удобно защелкой, повышающей надежность соединения), кнопка сброса и слот с аудио-видео выходами (HDMI, цифровой оптический для звука, компонентный видео, композитный видео + стерео аудио).

В целом дизайн классический, устройство будет хорошо смотреться в любой не очень строгой обстановке. Яркий индикатор и «надутые» кнопки на передней панели, на наш взгляд, реализованы не очень удачно.

Блок питания внешний и достаточно крупный. Имеет зеленый индикатор подключения к сети. Пульт дистанционного управления для работы в режиме медиапроигрывателя будет описан в соответствующем разделе.

Аппаратная конфигурация и возможности.

Накопитель построен на базе x86 процессора AMD Geode с частотой 500 МГц. Данный факт должен положительно сказаться на производительности, впрочем одного процессора мало — все остальные участники (от памяти до драйвера дисков) также должны быть на уровне. Объем оперативной памяти устройства — 256 МБ. Это среднее значение по современным меркам. Флеш память организована на базе модуля DiskOnChip объемом 128 МБ. Контроллер SATA один на четыре порта — Sil3114. Сетевые контроллеры используют чипы Realtek.

На жестких дисках при форматировании создается раздел примерно на 2 ГБ для файла подкачки и еще 500 ГБ резервируются для неизвестного использования.

На наш взгляд стоило установить побольше оперативной памяти. Тогда конфигурация была бы более сбалансирована.

Технические характеристики Thecus M3800
Жесткие диски 3×SATA 3,5″, объем каждого – до 1 ТБ
Поддерживаемые конфигурации JBOD, RAID0, RAID1, RAID5
Сетевой интерфейс Два порта Gigabit Ethernet
Поддержка протоколов SMB/CIFS, AFP, FTP, HTTP, SSL, NFS, SSH
Сетевые ограничения Нет данных
Возможности расширения
  • Два порта USB 2.0 для внешних накопителей FAT32/NTFS (только чтение), принтера, Wi-Fi;
  • Один порт eSATA (только отдельный том, с форматированием в EXT3).
Аппаратная конфигурация Процессор AMD Geode LX800 (архитектура x86), частота 500 МГц, оперативная память 256 МБ, флеш-память 128 МБ
Система охлаждения Один 92 мм вентилятор
Дополнительные функции
  • доступ к файлам по FTP/HTTP;
  • iTunes сервер;
  • DLNA/UPnP AV сервер;
  • автономная загрузка файлов по FTP/HTTP/BT;
  • резервное копирование;
  • встроенный HD-медиаплеер.
Питание Внешний БП 12 В 8 А
Размеры 17×17×21 см

Возможности стандартны для устройств марки Thecus — сетевой накопитель на три винчестера с поддержкой массивов JBOD, RAID0/1/5, папок с устанавливаемыми для пользователей правами, сетевых протоколов SMB/FTP/NFS, медиасерверов DLNA и iTunes, автономной загрузкой файлов по HTTP/FTP/BitTorrent. Расширение возможностей допускается через устанавливаемые пользователем модули. Модель M3800 от остальных сетевых накопителей отличает встроенный функционал медиаплеера — при подключении к телевизору или другому устройству отображения можно просматривать фотографии и видеролики, а также слушать музыку.

Сборка и настройка

Накопитель имеет три отсека для жестких дисков. Для их установки нужно использовать комплектные салазки, на которые диски крепятся без винтов. Если не использовать возможности накопителя работать в качестве роутера, то сетевой кабель подключается в порт WAN. Процесс включения занимает пару минут. За это время на индикаторе отображается версия прошивки и другая служебная информация.

Система охлаждения построена достаточно неплохо — вентилятор большого диаметра с автоматической регулировкой оборотов работает тихо. Однако решетки на лицевой панели способствуют проникновению в помещение шума от дисков. Так что если хочется использовать накопитель в домашней обстановке, желательно установить тихие винчестеры.

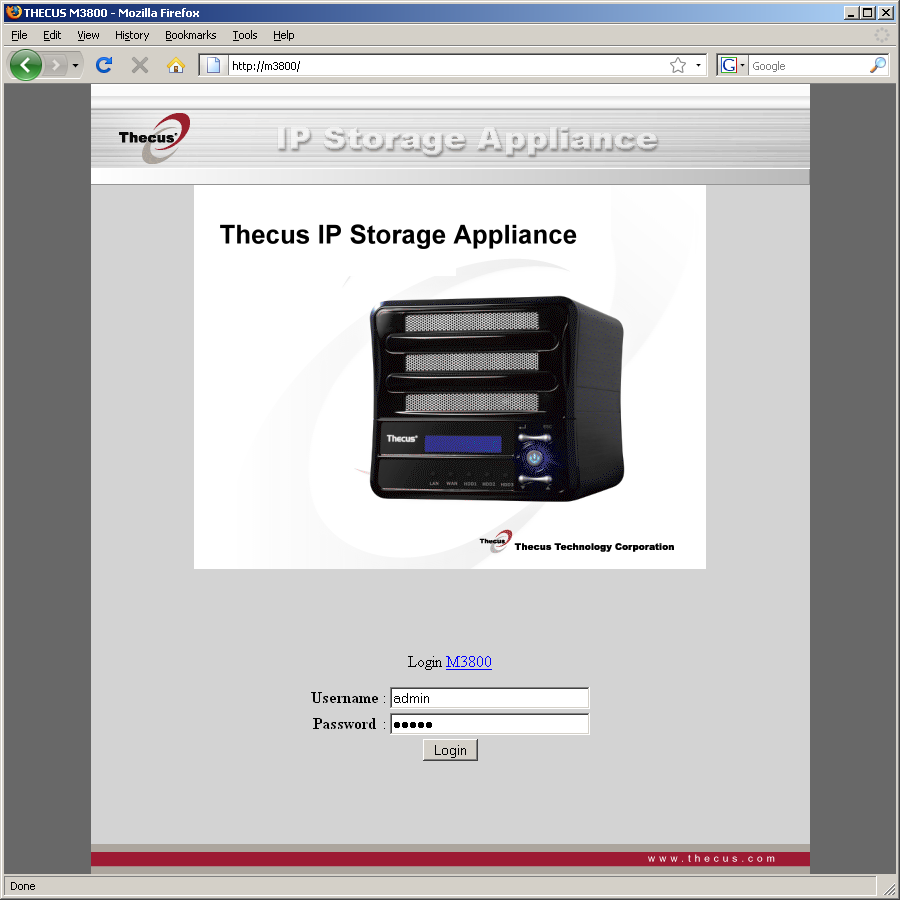

После загрузки нужно использовать Web-интерфейс для создания дисковых массивов и проведения остальных настроек. Поскольку на индикаторе отображается IP-адрес устройства, то использовать комплектную утилиту для его поиска совсем не обязательно.

Интерфейс имеет также и локализованную версию. Перевод выполнен неплохо.

«Зайти» на устройство через браузер может как администратор, так и пользователь. В последнем случае ему будут доступен файловый браузер, фотоальбом и смена пароля.

Система меню администратора организована в пять основных групп — «Status», «Storage», «Network», «Accounts», «System». Еще один пункт, доступный на любой странице — «Language», служит для смены языка интерфейса.

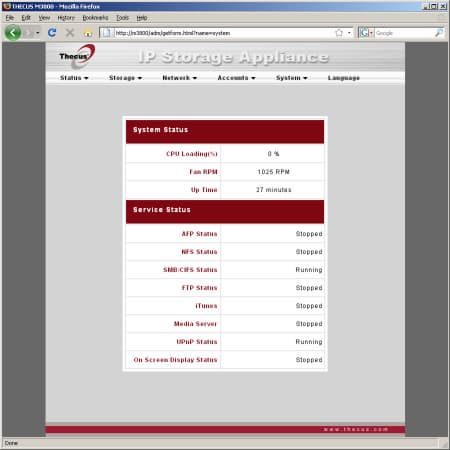

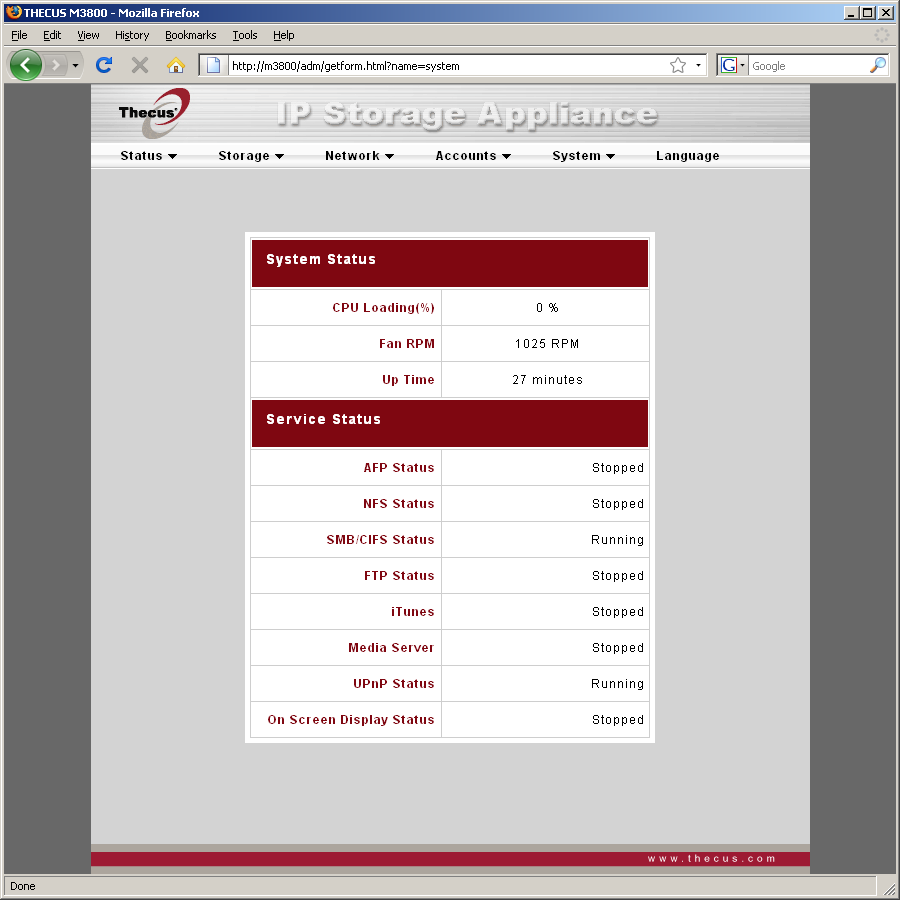

Как обычно, в «Status» можно узнать название модели, версию прошивки, состояние сервисов, а также загрузку процессора и скорость вращения вентилятора. В этой же группе расположен пункт статуса подключенного принтера и Web-камеры. К сожалению подходящей модели камеры у нас не нашлось, так что проверить ее работу не получилось. И последняя настройка здесь — активация WOL (включение по сети) для интерфейсов WAN и LAN.

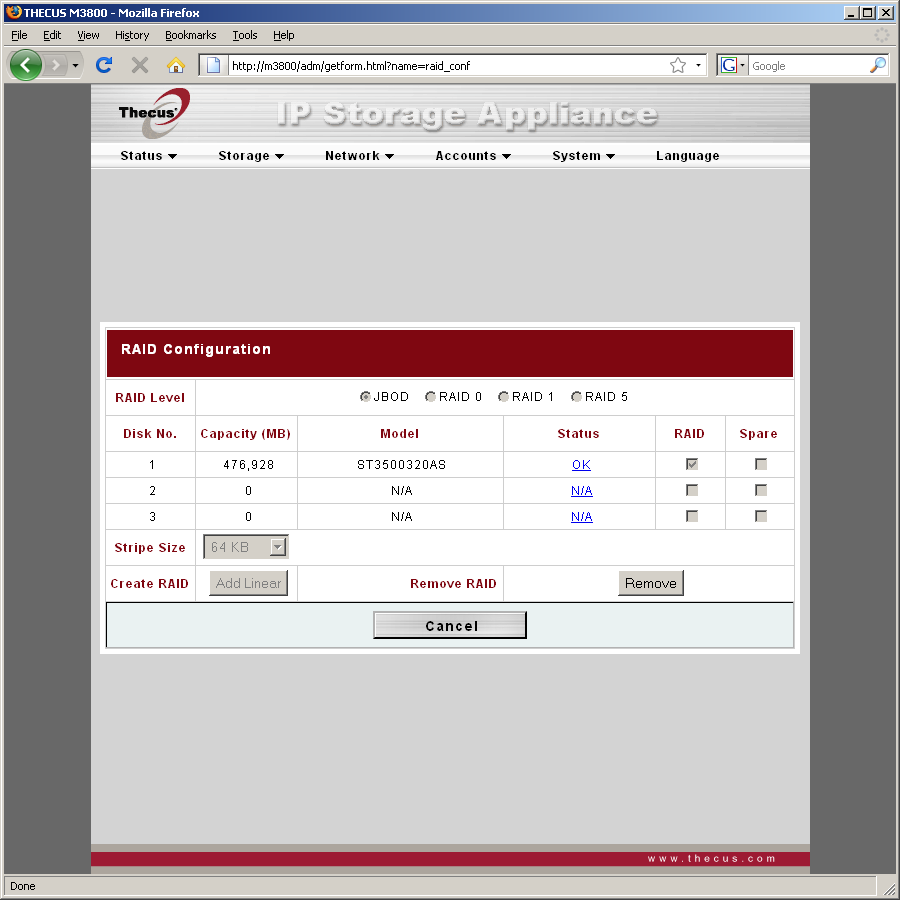

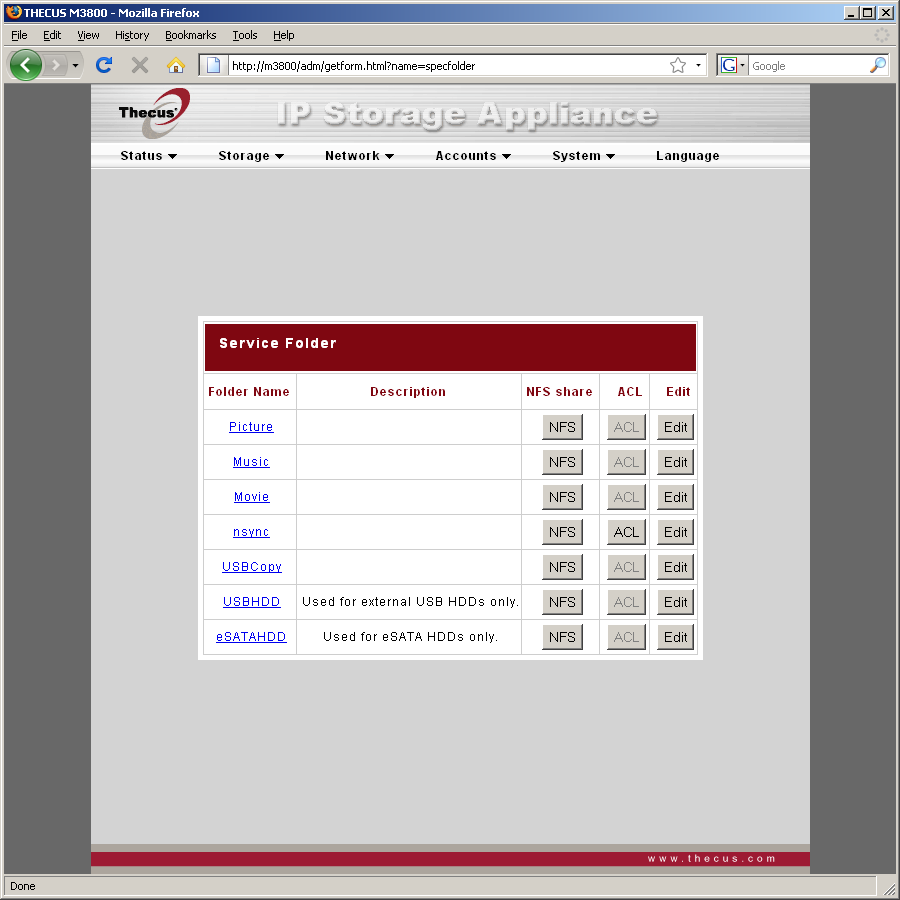

«Storage» используется для просмотра статуса дисков (включая SMART), создания массивов (допускается иметь только один, возможны некоторые варианты по расширению без потери данных), управления общими папками и правами. Присутствует редкая возможность выбора размера блока для массивов — от 4 КБ до 4 МБ. Для каждой папки можно установить права на доступ по SMB/FTP (чтение, запись, нет доступа) для пользователей и/или групп. При работе с NFS также задаются списки систем с указанием режима доступа к ресурсу.

Отключение первого диска из массива RAID1 приводит к индикации красным светодиодом, записи в логе и отправки информации на e-mail. Несмотря на включенный и работающий динамик, в этой ситуации он молчал. Поскольку мы заранее сконфигурировали запасной диск, то автоматически началось восстановление массива с его участием, что избавляет пользователя от дополнительных действий в случае поломки массива. Дисков у устройства всего три, так что данная особенность работает только с RAID1.

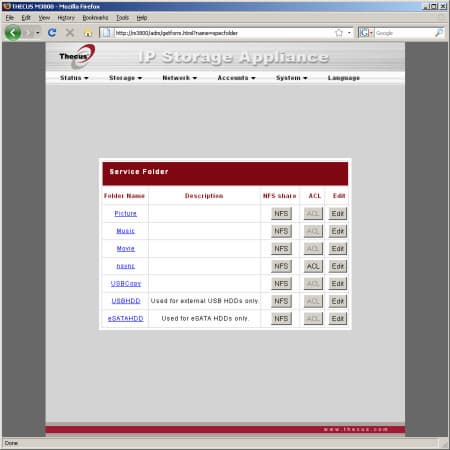

Традиционно у Thecus присутствует интересная возможности монтирования ISO-образов в папки. Это может быть интересно в организациях для предоставления в общее использование дистрибутивов программ и других данных, которые удобнее хранить в образах.

Работа с внешними носителями достаточно функциональная. Вместо отдельных сетевых папок для каждого устройства/раздела, работа с несколькими одновременно подключенными USB-носителями организована по-другому: общая папка для всех внешних дисков одна — USBHDD, а вот уже в ней находятся все отдельные тома в своих папках. Скорость чтения по сети с носителя USB/NTFS — около 10 МБ/с. Запись на NTFS не работает. Также не поддерживается работа с несколькими разделами (FAT+NTFS+FAT не работали, Linux + NTFS работали, но EXT3 не было видно).

C eSATA немного грустнее — можно только переформатировать под себя. К сожалению он не становится четвертым равноправным участником, а работает автономно с единственной общей папкой. Скорость работы не отличается от встроенного диска — около 33 МБ/с на чтение и 12 МБ/с на запись.

Не очень к месту в этой группе и настройка заданий по сетевому резервному копированию. Поддерживаются как сервера от Thecus, так и стандартные FTP сервера. В каждом задании также указывается исходная папка и расписание работы.

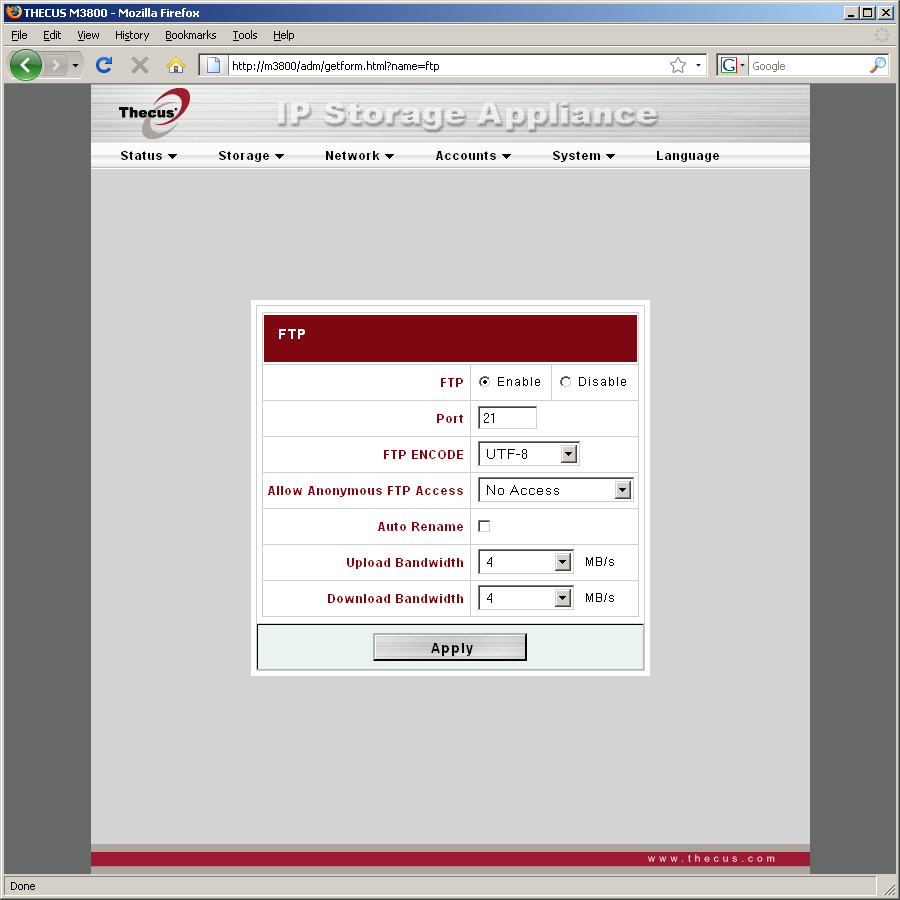

Сетевые настройки и параметры используемых протоколов задаются в группе «Network». Здесь можно установить адреса интерфейсов, включить Jumbo Frames, активировать роутинга в LAN, включить DHCP-сервер для этого интерфейса, указать параметры DDNS (три предустановленных провайдера). Страница «Service» позволит поменять порты для доступа к файлам (отдельно для HTTP и HTTPS), выключить SMB/CIFS и UPnP. Здесь же находятся настройки Apple Network, NFS, iTunes, FTP (можно выбрать порт, кодовую страницу, права анонимного пользователя и ограничить скорости загрузки/скачивания), сервера для сетевого резервного копирования. Отдельного интерфейса для сервиса автономной загрузки файлов не предусмотрено, он также расположен в группе «Network». Доступ к нему возможен только от имени администратора. Настройке сервис также не поддается. Более подробно работа с ним будет описана далее.

В «Accounts» все обычно — пользователи, группы, интеграция в AD.

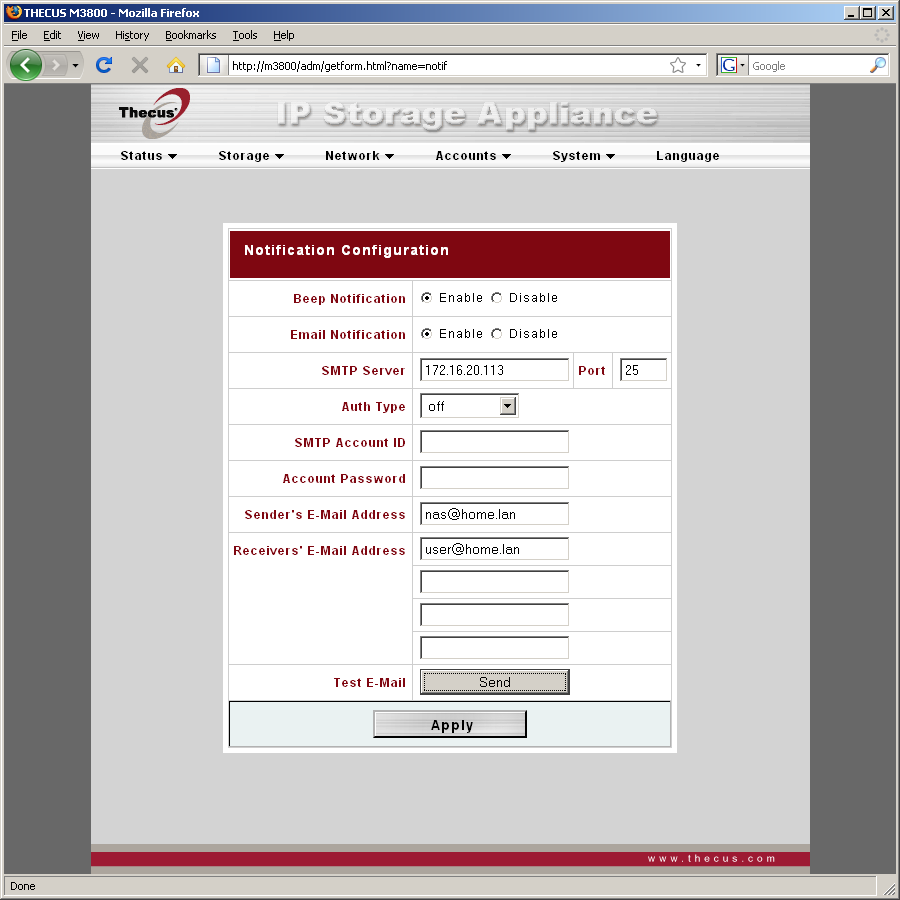

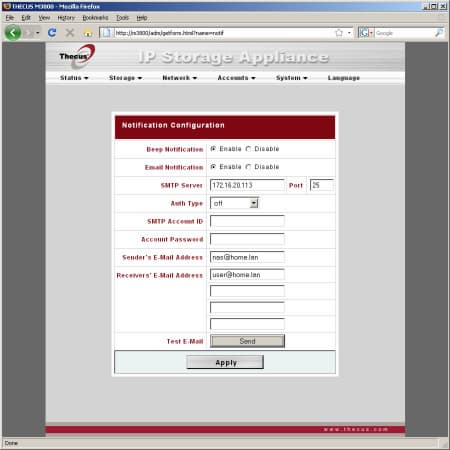

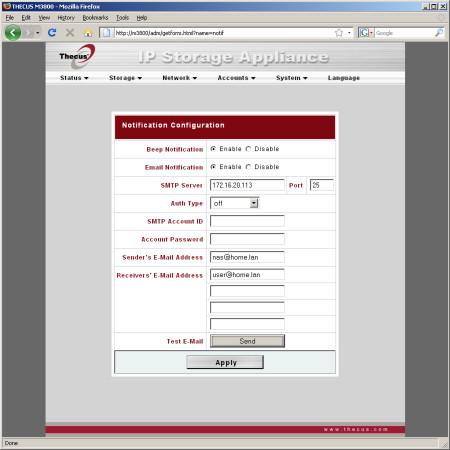

Последняя группа, «System», собрала в себя все остальные системные настройки устройства. В частности способа отправки информации администратору о событиях — SMTP с поддержкой аутентификации и максимум четырьмя адресами получателей. Однако совсем не все, что попадает в лог, также отправляется на e-mail. В частности отключение, перезагрузка, изменение состава сервисов, управление пользователями и папками не включены в этот список. Логфайлы можно просматривать с фильтром по типу событий или же скачать в виде архива на ПК. Причем попытка фильтрации сообщений в логе по параметру INFO/WARN/ERROR показала, что восстановление массива записали в WARN, а в ERROR не попадают даже такие события как отключения дисков массива. В общем, на наш взгляд, обработка событий накопителем требует доработки.

Встроенные часы можно синхронизировать через Интернет. При этом учитывается и временная зона. В наличии и стандартные возможности по работе с прошивкой и конфигурацией, а также изменение пароля администратора.

Управление питанием, кроме непосредственно перезагрузить/выключить, может работать и с расписанием — по два изменения состояния на каждый день недели. А сами диски могут отключаться при бездействии в течение заданного периода.

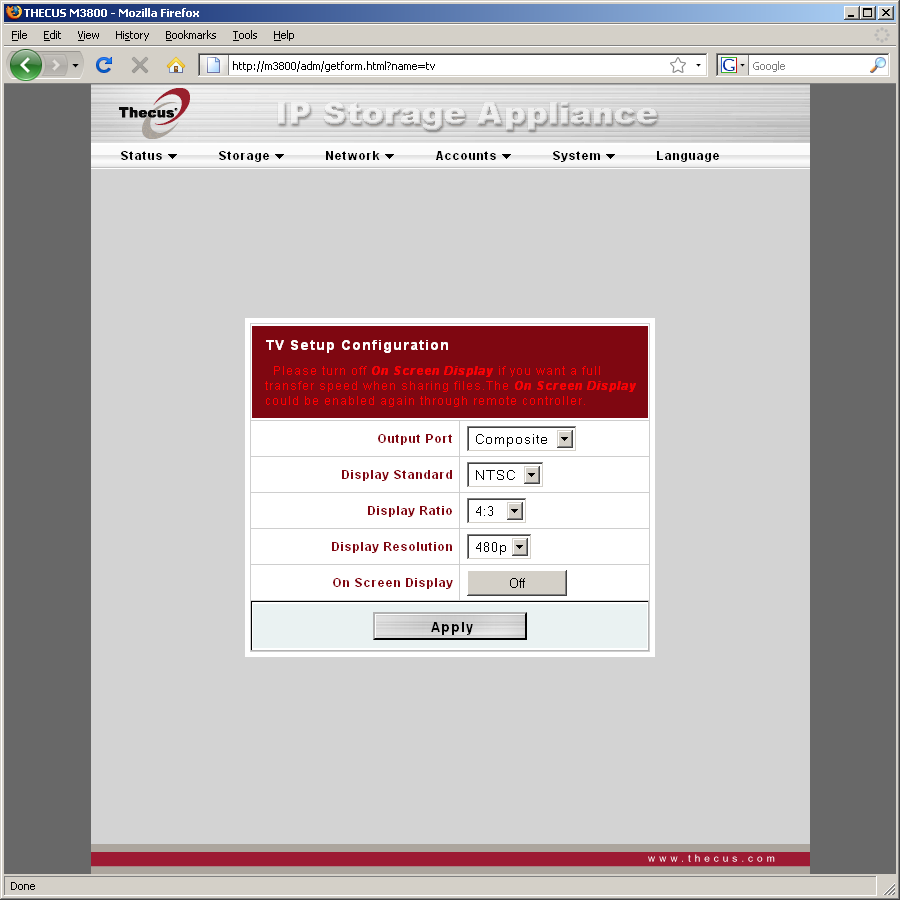

Здесь же находится пункт настройки режима телевизионного выхода — устанавливается тип сигнала и его параметры.

Очень интересная страница — «Module Management». На ней проводится управления дополнительно установленными программными модулями, расширяющими возможности системы. Кроме установить/удалить и разрешить/запретить, здесь приводятся ссылки на собственные страницы управления модулями. К сожалению именно для модели M3800 сегодня модулей практически не существует. Видимо это объясняется малым распространением этого устройства. С другой стороны большинство модулей для других x86-моделей можно легко адаптировать для M3800.

Дополнительные возможности

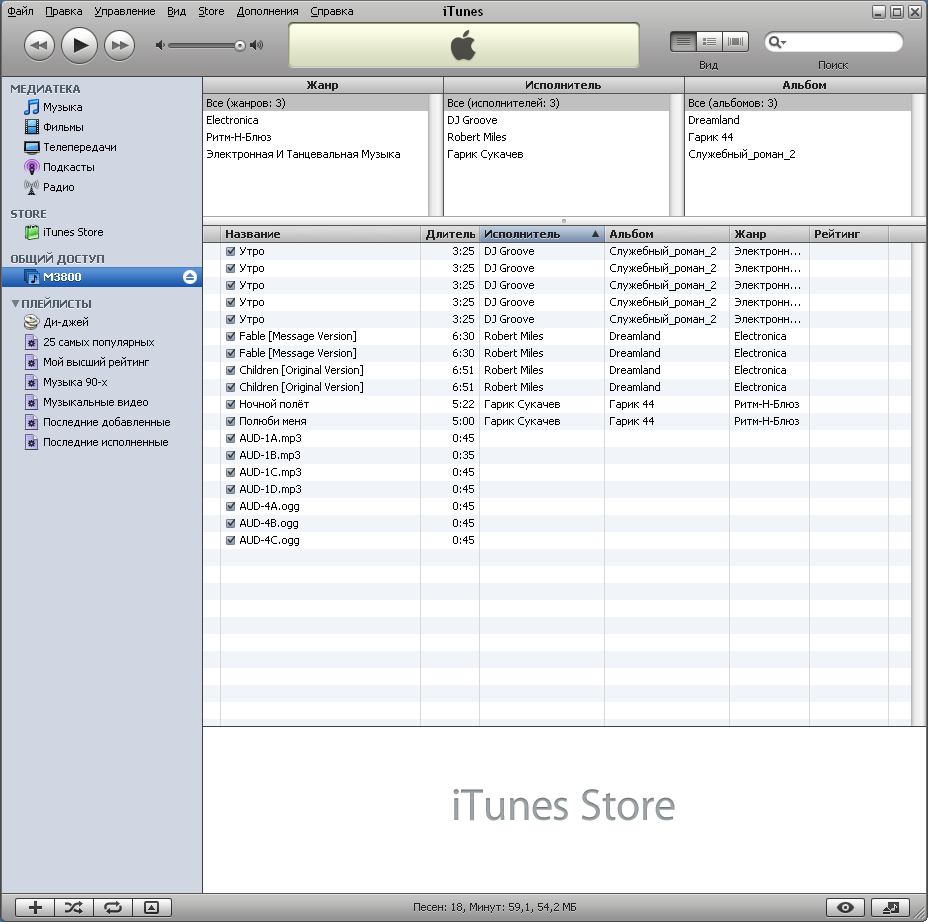

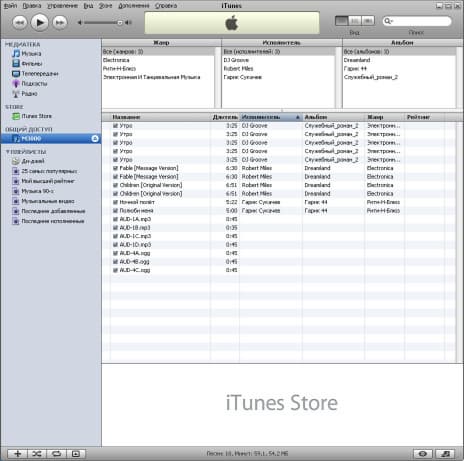

Установленный сервер iTunes интересен тем, что можно указать использование CP1251 для восьмибитной кодировки тегов в MP3, что в результате позволит ему правильно индексировать и этот вариант кодировки и Unicode. Поддерживаются только файлы формата MP3 и только из системной общей папки Music.

Медиасервер основан на технологиях компании Macrovision (ранее Mediabolic). Он позволяет гибко выбирать индексируемые для общего доступа папки. Что касается форматов и совместимости, то по данным показателями среднее положение — JPEG/BMP/PNG для фотографий, MP3/WMA/AAC/MP4/WAV для музыки, AVI/MPEG/WMV для видео. Еще раз напоминаем, что возможность просмотра данных форматов существенно зависит и от используемого сервера.

Возможности сортировки: фото — все одним списком и по папкам, музыка — одним списком, по жанру, по артисту, по альбому, по папкам, видео — одним списком, по папкам, по жанру, по актеру (к последним двум вариантом стоит относиться осторожно — хранение тегов в видеофайлах все еще является непростой задачей, особенно в популярных форматах). Если подобные вариант организации библиотеки интересны, то обратите внимание на то, что теги в музыке работают только если они в Unicode.

Встроенный планировщик задач резервного копирования может использоваться для бекапа общих папок сервера на другие устройства в сети. Предусмотрено два варианта — второй сетевой накопитель от Thecus или сервер FTP. У нас было только одно устройство, так что первый вариант не проверялся. Хотя скорее всего как раз в нем все будет в порядке. А вот записать средствами накопителя данные на сервер FTP, работающий на устройстве от Synology у нас не получилось.

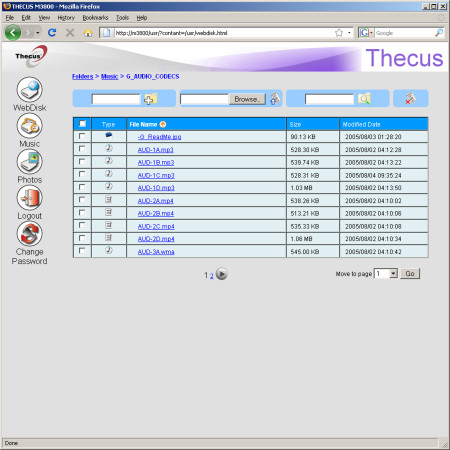

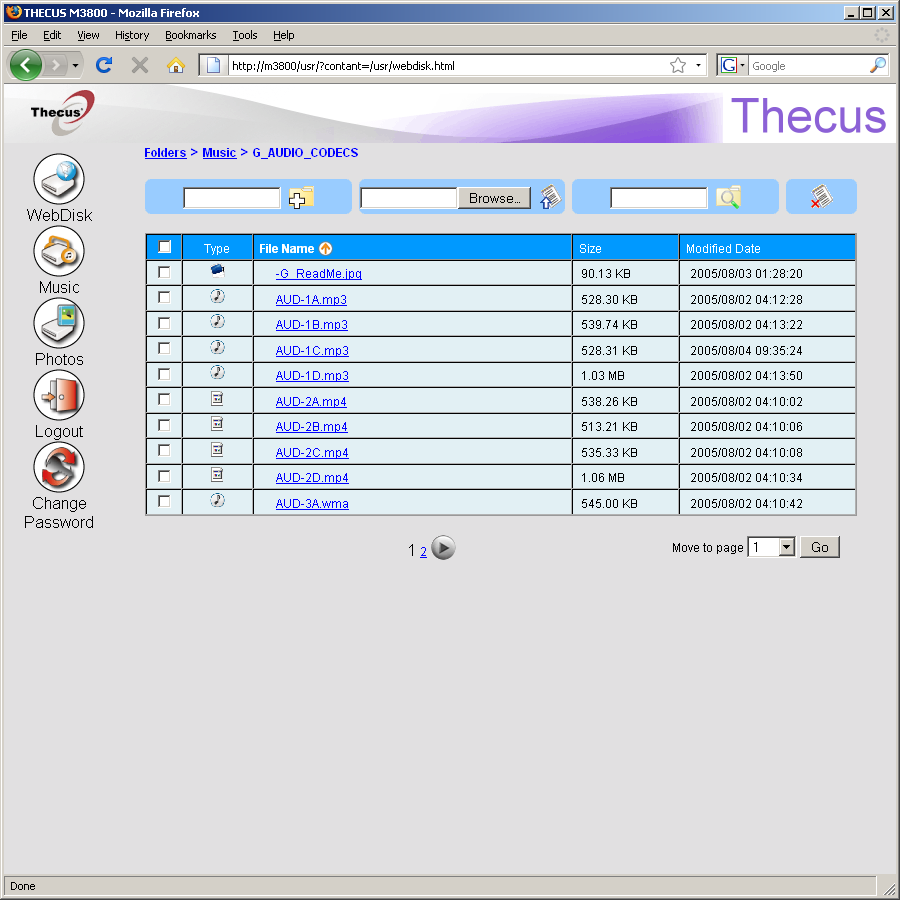

WebDisk предоставляет достаточно удобный интерфейс доступа к файлам — возможны большинство операций с ними, включая загрузку и скачивание.

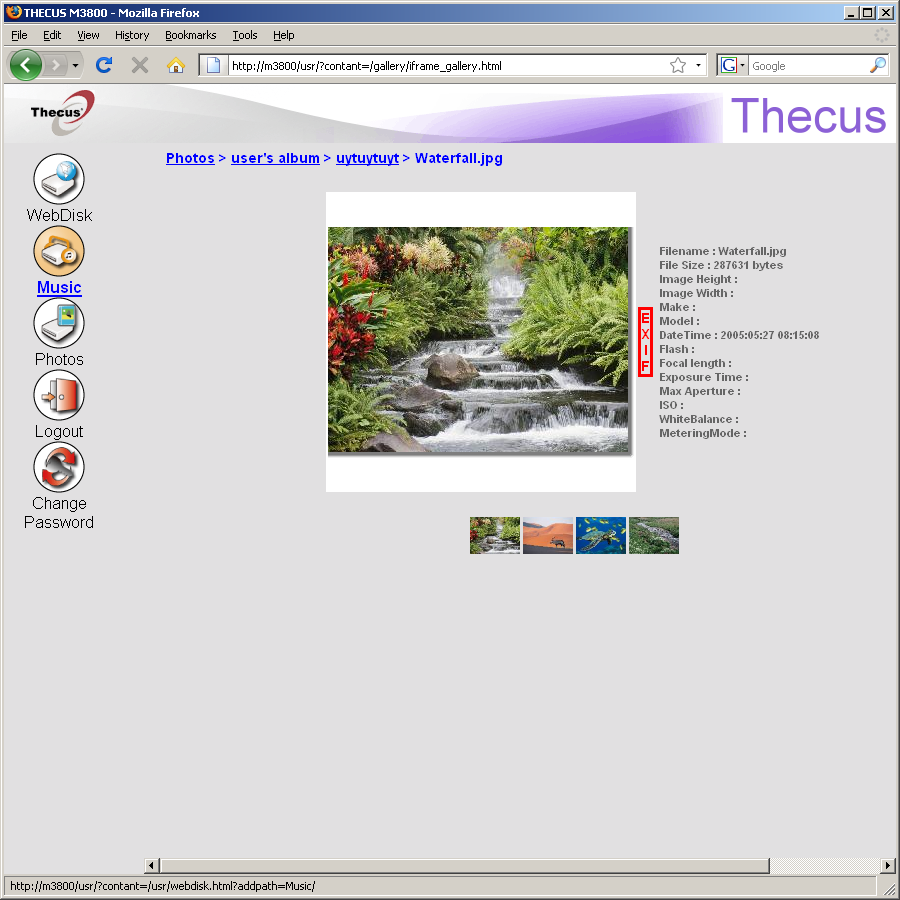

Также есть простенький фотоальбом, позволяющий пользователям организовывать фотографии по папкам и добавлять к ним комментарии. Правда фотографии сильно теряют в размерах при загрузке. И как-то повлиять на этот процесс нельзя.

Станция загрузки может работать с протоколами HTTP, FTP и BitTorrent. Для HTTP просто указывается ссылка, откуда скачивать, папка для записи и опционально — максимальная скорость. FTP в целом аналогично, но добавлены параметры сервера и реквизиты пользователя. Для торрентов можно указывать максимальное и минимально число пиров и ограничения по скоростям загрузки и отдачи. Раздавать после загрузки штатный клиент не умеет. Еще одной неприятностью является отсутствие возможности выбора портов для работы. С другой стороны, если раздавать не получается, то и открывать порты почти не имеет смысла.

В системе предусмотрен доступ по SSH, нужно только использовать плагин для установки пароля суперпользователя и после этого можно пользоваться консолью. В сети можно найти несколько ресурсов, посвященных сетевым накопителем Thecus, однако по модели M3800 информации там немного.

Медиаплеер

Безусловно, возможность работы в качестве медиаплеера является одной из самых важных причин высокого интереса к данной модели. Как мы уже писали выше, использование дополнительной карты с чипом Sigma Designs исключает некоторые проблемы, присущие классическим NMT-плеерам. И мы даже собирались написать отдельный материал по данной функции. Однако, к огромному сожалению, все наши мечты об идеальном сочетании быстро развеялись после первого знакомства с реализованным функционалом. Хотя аппаратная база относительно современна — процессор EML8623L, 128 МБ оперативной памяти, 8 МБ флеша, HDMI 1.1 на чипе CAT6611.

Итак, посмотрим, как и что может делать с мультимедиа файлами данное устройство. Начнем с вариантов подключения аудио/видеотехники. M3800 имеет четыре разъема на задней панели — композитное видео и стерео аудио, компонентное видео, оптический выход S/PDIF и выход HDMI. Это достаточно стандартный комплект, который обеспечивает как работу со старой техникой по аналоговым интерфейсам, так и с современной по цифровым. Настройка осуществляется одним из двух вариантов — или через Web-интерфейс или уже через меню, отображаемое на телевизоре. Существенной настройке подвергается только видеовыход. Аналоговый всегда работает в стерео режиме — несмотря на наличие цифровых аудиовыходов, плеер способен вывести только стерео звук из тех форматов, которые может сам раскодировать.

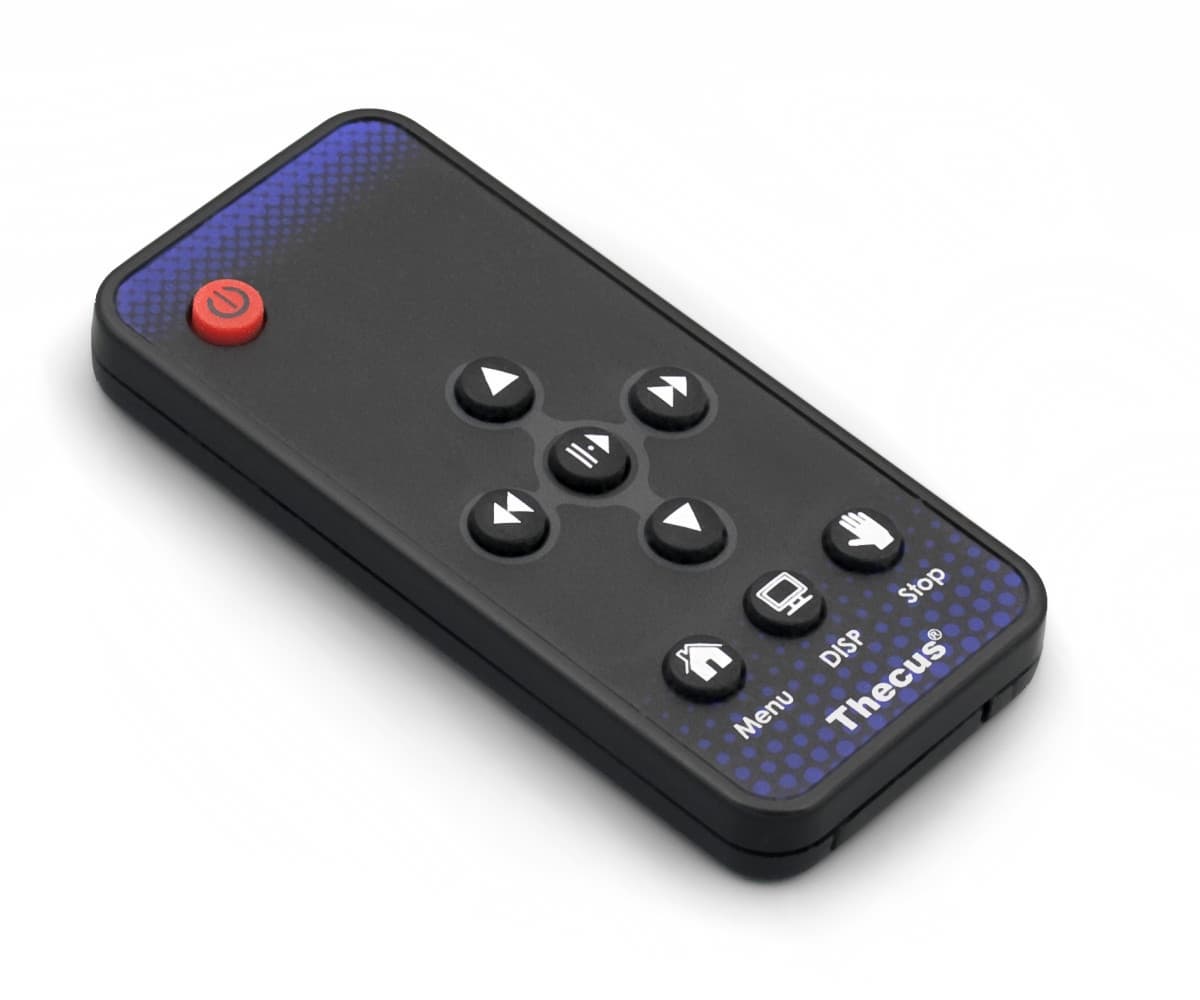

Для управления используется миниатюрный пульт дистанционного управления, на котором находится всего девять кнопок. Дальность работы пульта — более пяти метров. На каждую принятую команду устройство реагирует миганием индикатора OSD. Возможности подключения выносного ИК-датчика не предусмотрено, так что накопитель нужно будет располагать около устройства отображения.

Функционал медиаплеера может быть активирован при необходимости выделенной кнопкой на пульте. В случае его работы, скорость накопителя в сети может снижаться, но мы такого эффекта не заметили.

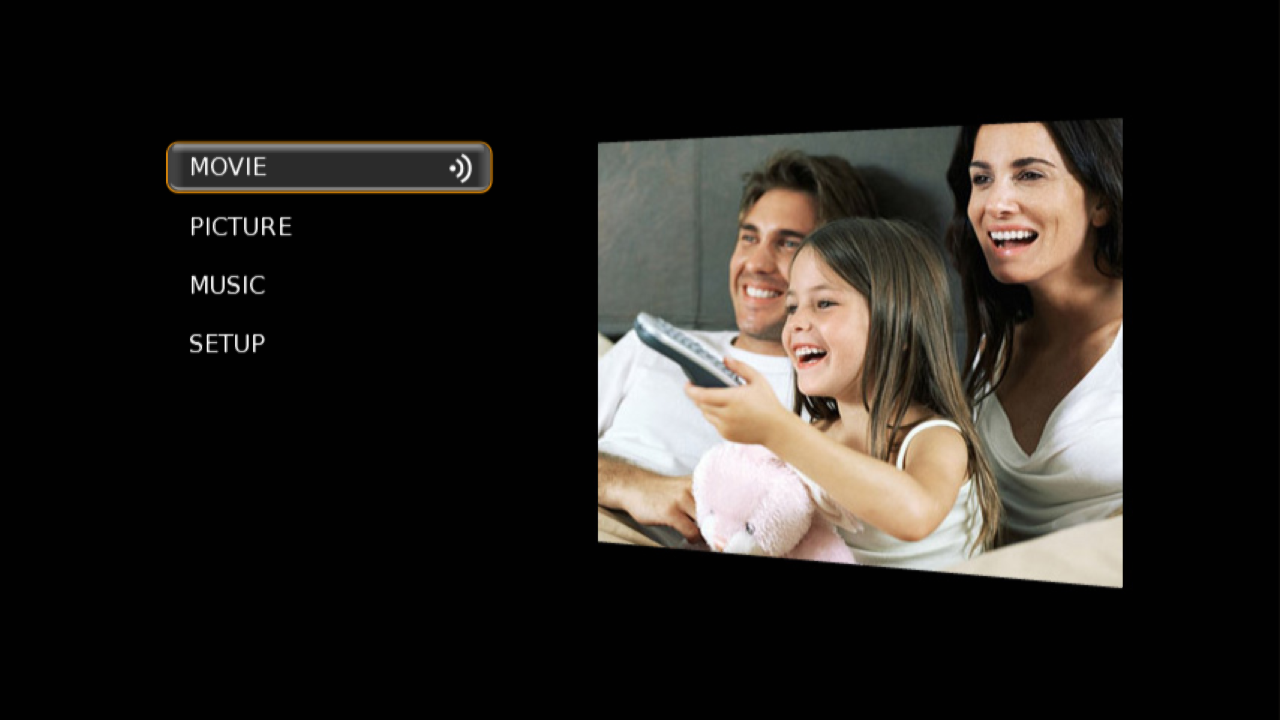

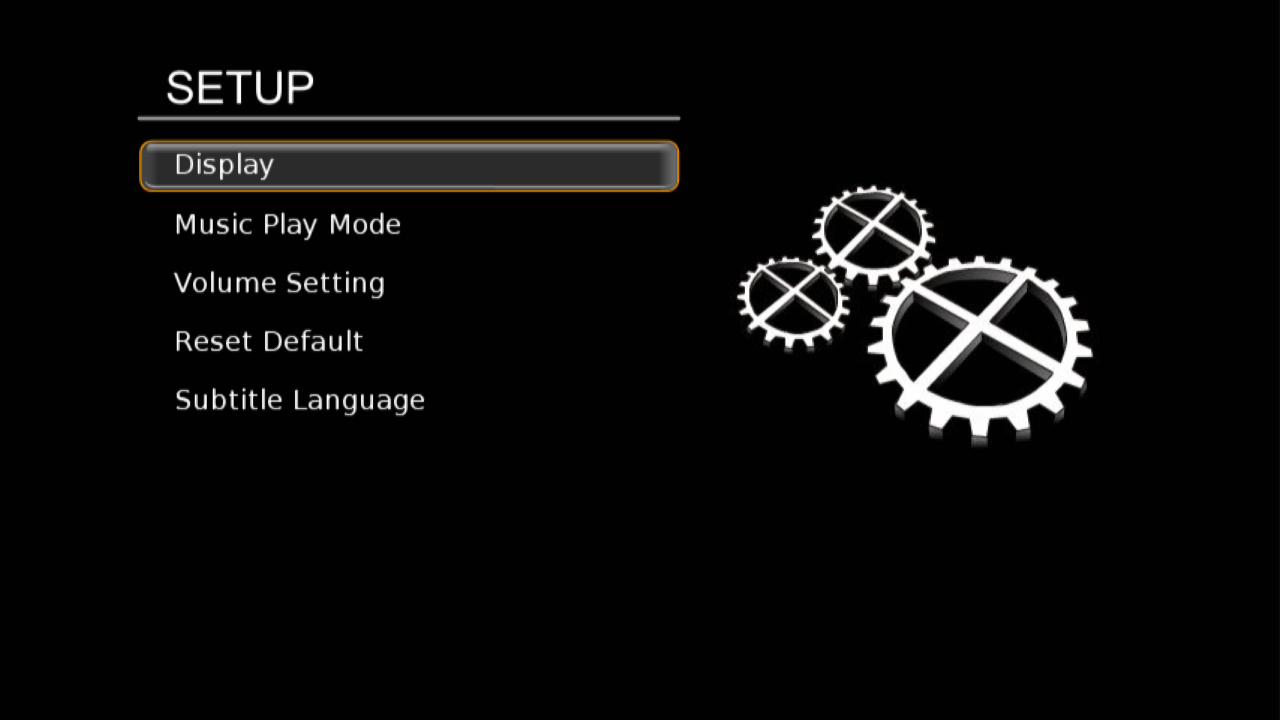

Основное меню плеера состоит из привычных четырех пунктов — видео, фото, музыка, установки. Отметим, что все это на английском языке, но самих текстов в принципе настолько мало, что особых проблем это не вызывает. Настройки собраны в пяти пунктах — выбор режима экрана (тип подключения, формат, стандарт, разрешение), режим проигрывания музыки (случайный порядок, повтор альбома, повтор песни), громкость аудиовыходов, сброс настроек, выбор языка субтитров (есть CP1251 и Unicode).

Перед проверкой форматов, необходимо понять, какие же источники для файлов могут использоваться плеером. И здесь нас ждет первое разочарование — устройство видит только папки встроенного накопителя. Так что слово «сетевой» в данном случае в описании плеера можно понимать очень ограниченно — сеть используется только для загрузки файлов на встроенные диски. Конечно если у вас один телевизор и единственное хранилище для файлов, то этот момент не ограничивает ваши возможности. Но согласитесь, что очень странно не использовать относительно высокую производительность встроенного процессора для обеспечения плеера настоящими сетевыми функциями (чтение файлов с сетевых папок, DLNA-серверов, поддержки потокового вещания).

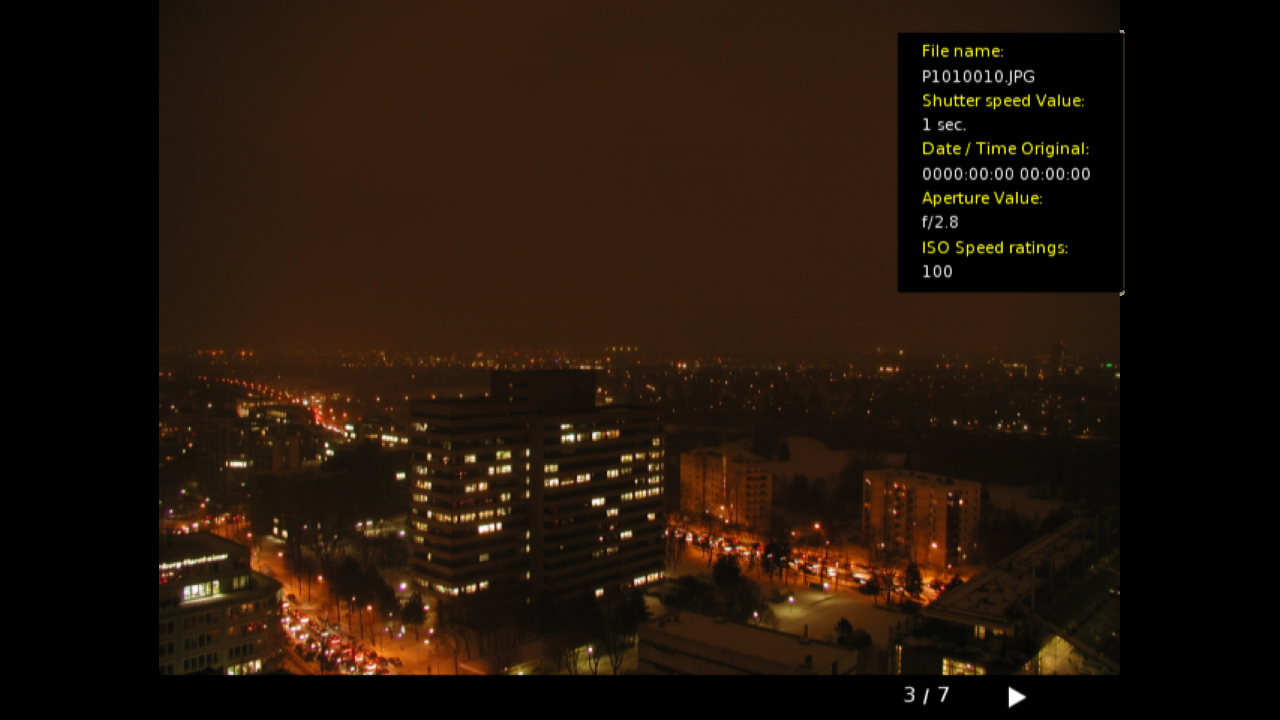

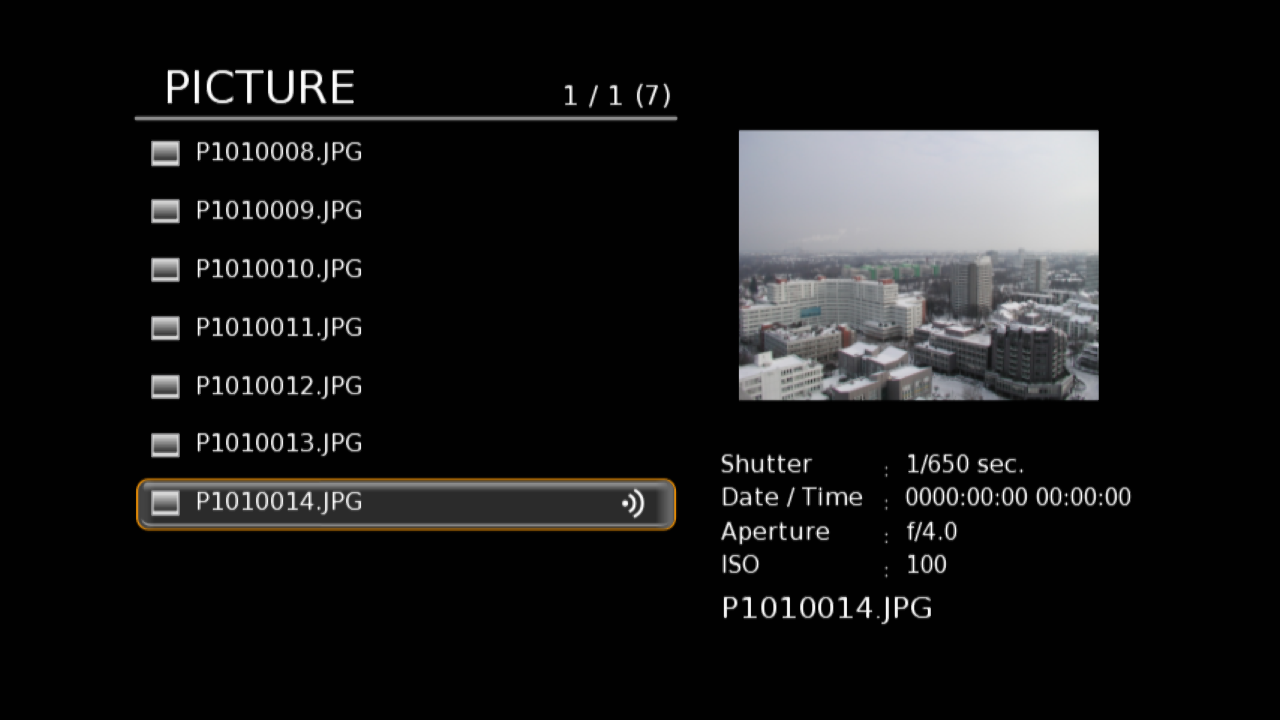

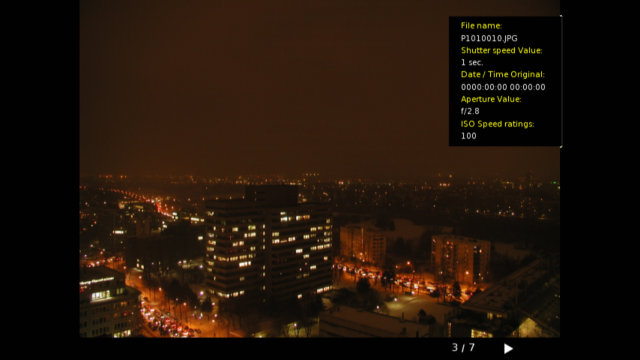

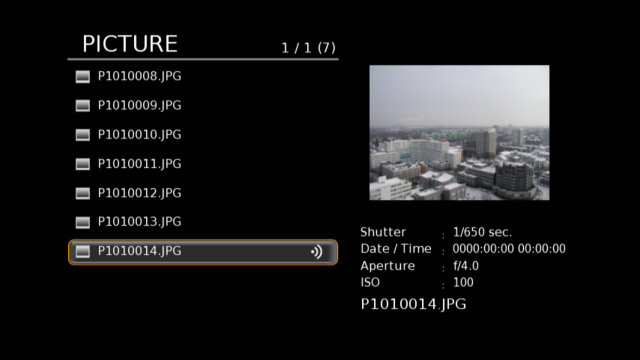

Ну делать нечего, записываем тестовые файлы из DivXTestCD 2.0 в папки Picture, Music, Movie накопителя и приступаем к тестам. Начнем с простого — фотографий. Плеер может работать с файлами форматов JPEG, GIF, BMP, TIF, PNG. Для JPEG отображаются некоторые параметры из EXIF. Слайдшоу простейшее — по три секунды на фотографию. Никаких настроек нет. В общем несколько грустно. Радует только большое число форматов, хотя конечно для 99% пользователей более чем достаточно обычного JPEG.

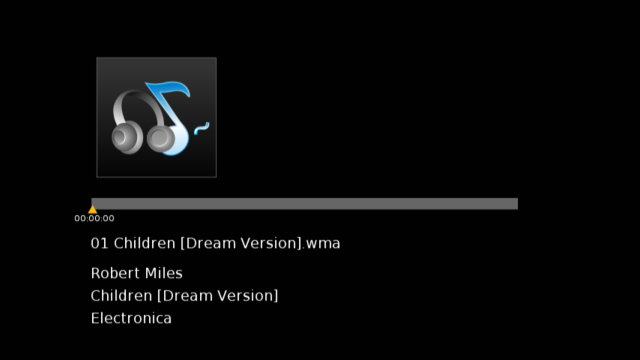

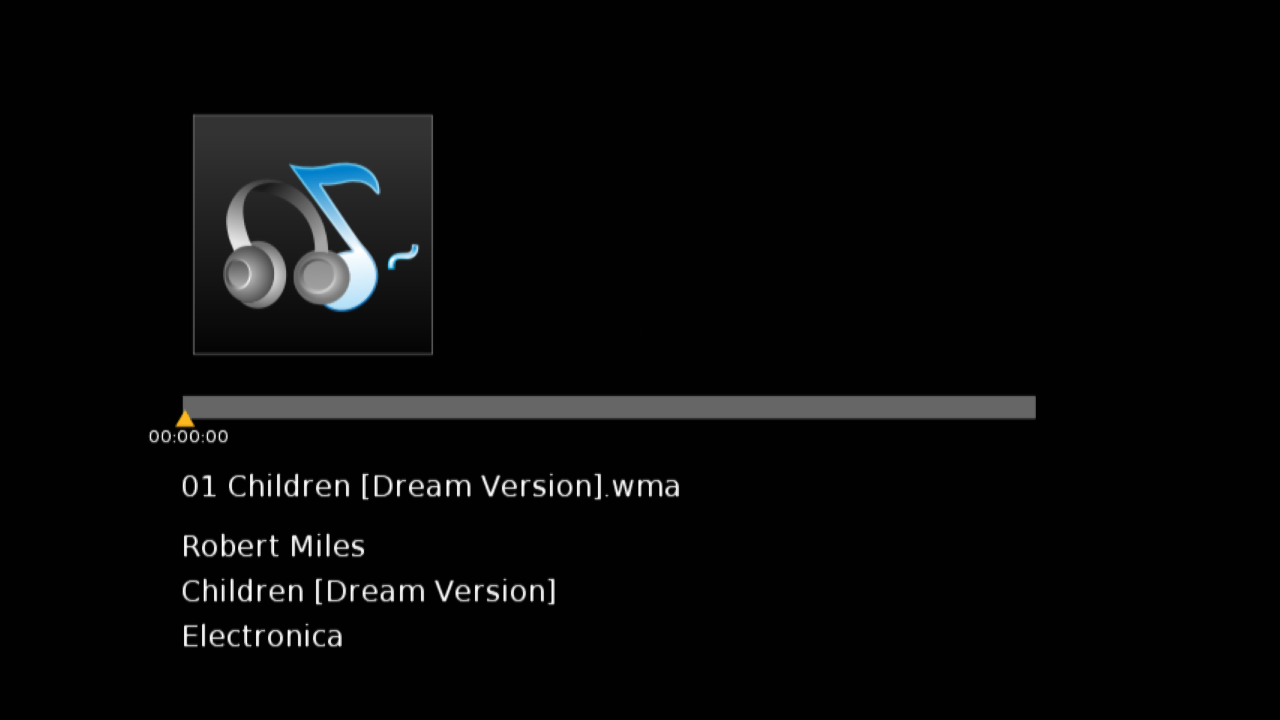

Переходим к музыке. Вторая неприятность — только WMA. Хотя с поддержкой русских имен и русских тэгов. Хоть что-то хорошее. После выбора нужной папки с файлами можно запустить их на проигрывание. Во время этого процесса на экране отображаются имя файла и тэги. Можно менять громкость и перелистывать файлы в папке. Перемотки по трекам не предусмотрено. В целом также только базовые возможности (не говоря уже о существенном ограничении по форматам).

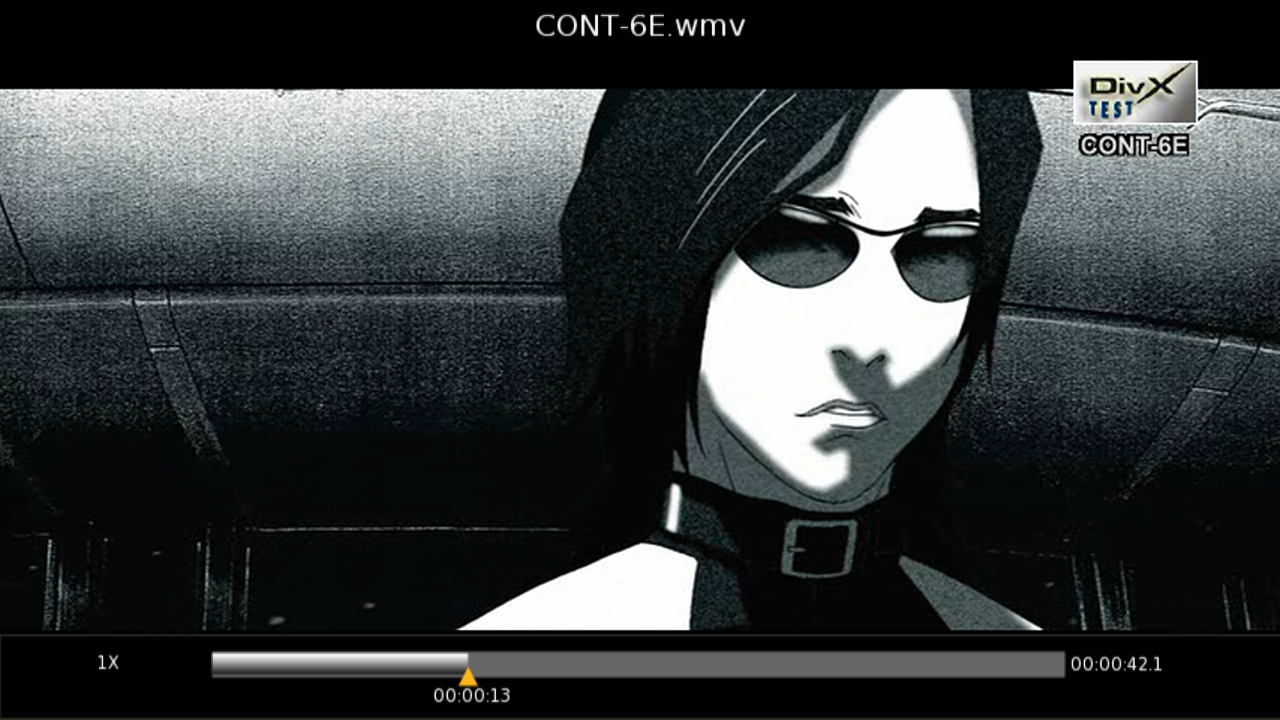

Ну и напоследок самое интересное — работа с видео. И снова мы встречаемся с малым числом поддерживаемых контейнеров — AVI и WMV. С кодеками тоже не весело — DIVX, XVID, WMV. Хорошо хоть текстовые субтитры поддерживаются (правда не всегда они умещаются на экране…). Да, сразу скажем, это совсем негусто… Да и процесс просмотра также очень простой — максимум что можно сделать с навигацией, это перемотка вперед на скорости до 16x и замедленное воспроизведение до 1/8x. Нажатие кнопки «DISP» позволяет посмотреть на экране название файла и счетчик времени/общую длительность. Никаких переключений звука, субтитров, увеличения, перехода по времени и всего остального, к чему привыкли пользователи современных HD-медиа плееров.

На самом деле с форматами у плеера несколько лучше, просто использованный нами в начале тестовый диск несколько устарел. В частности пользователь может рассчитывать дополнительно на M2A, M4A, AAC, WAV для звука и TS, VOB, M2V для видео. В случае TS плеер работает с видео с кодеками MPEG2, VC1 и H.264. Последний вариант включает в себя и ролики с HD-видеокамер Panasonic и Sony, которые предварительно «перекладываются» в контейнер TS из M2TS.

Итак, что же мы имеем в итоге — возможности аппаратной базы использованы не полностью, устройство обеспечивает только базовые возможности по работе файлами мультимедиа, слово «сетевой» к описываемой модели неприменимо.

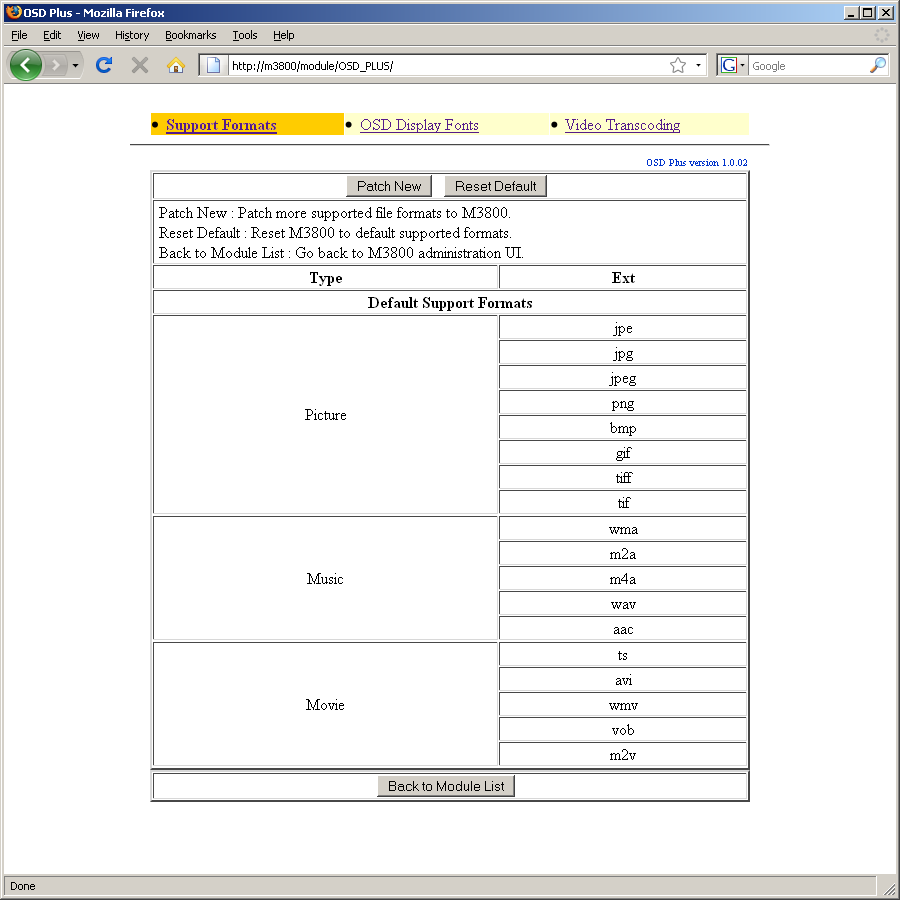

К счастью, описанное плачевное состояние с совместимыми контейнерами можно немного исправить благодаря автору плагина для прошивки под названием OSD_PLUS. После его установки на устройство, включения и активизации появляется возможность работы с MP3 (наконец то…), MPG и MPEG. С его помощью можно также изменить используемый OSD шрифт и транскодировать с использованием встроенного mencoder некоторые типы файлов (MKV, FLV, RM). Ну а если уж совсем «гулять, так гулять!», то SSH вам в руки и может быть и m2ts покорится...

Однако если уж очень хочется, то получить красивую картинку (правда только со стерео звуком) можно и на этой модели. Правда для этого во многих случаях придется повозиться с настройками перекодировщика видео.

Производительность

С тестирование производительности все было не очень просто. Проверка на первой официальной версии прошивки показала не очень веселые цифры и мы обновили версию на предоставленную российским поставщиком Thecus (1.00.03.1). Некоторый эффект это дало, однако сравнение с данными от производителя показало, что у нас цифры все еще иногда меньше. Анализ конфигураций показал, что одной из причин является используемая нами в качестве клиента Microsoft Windows Vista — по неизвестной причине скорость записи из нее на накопитель была всего около 13 МБ/с. При том что, в Windows XP — более 30 МБ/с. К сожалению бета-статус использованной прошивки не позволяет сделать однозначный вывод о производительности устройства, а ждать релиза у нас уже нет возможности. Так что к приведенным далее результатам нужно относиться осторожно.

Тестирование проводилось в программе Intel NASPT версии 1.7.0, жесткие диски Seagate Barracuda 7200.11 (ST3500320AS), прямое гигабитное подключение с Jumbo Frames к современному персональному компьютеру. Операционная система — Windows Vista Home Premium x86 со обновлениями на время проведения тестов.

На графике приводятся частичные результаты. Полная версия отчета доступна в отдельном документе.

С учетом вышесказанного, мы можем оценить производительность рассматриваемой модели как выше среднего по чтению. Максимальные цифры в режиме RADI0 с тремя дисками — около 44 МБ/с, это заметно больше чем у четырех дискового накопителя на базе платформы ARM с частотой процессора 500 МГц. Высокая производительность AMD Geode также положительно влияет и на запись в режиме RAID5, традиционно требующего существенных вычислительных затрат при программной реализации.

Выводы

С большим сожалением вынуждены констатировать, что наша мечта получить и универсальный сетевой накопитель и современный медиаплеер в одном устройстве не была реализована.

Thecus M3800 сегодня представляет собой неплохой сетевой накопитель с большим набором функций и стандартной платформой x86 и не выделяющийся какими-либо характеристиками медиаплеер с поддержкой некоторых форматов видео высокого разрешения.

Возможности устройства в текущей реализации сильно ограничиваются программным обеспечением. И если в случае сетевого накопителя данный момент можно относительно несложно исправить и сообществу пользователей, то с медиаплеером все немного сложнее, поскольку его основной код не является открытым.

Так что если не вам не требуется проигрывание видео с накопителя, то возможно стоит обратить внимание на модель N4100 PRO, которая построена на аналогичной платформе, допускает установку четырех дисков да еще и стоит дешевле.
