Сетевой накопитель начального уровня RaidSonic ICY BOX IB-NAS4210-B


После рассмотрения многочисленных сетевых накопителей среднего и высшего классов, пришло время вернуться к начальному уровню. Несмотря на явные ограничения по количеству дисков (обычно один внутри, и возможность подключения внешних по USB) и производительности, они выгодно отличаются по особенно актуальному сегодня параметру — стоимости. К сожалению, в данном классе часто и функциональность является одним из кандидатов на сокращение. С другой стороны, иногда требуется именно обычный сетевой накопитель со стандартными протоколами SMB/FTP/NFS, без особых изысков в виде организации Web-серверов, видеонаблюдения или встроенных программ резервного копирования. Одну из таких моделей мы сегодня и рассмотрим. Ею стал младший брат рассмотренной ранее «ледяной коробки» на два диска с единственной измененной цифрой в номере модели — RaidSonic ICY BOX IB-NAS4210-B.

Комплект поставки

В коробке необычного «продолговатого» формата (39×17×10 см) находятся:

  • накопитель;
  • блок питания (12 В 2 А);
  • кабель USB;
  • сетевой кабель;
  • болты для крепления диска;
  • руководство пользователя;
  • компакт-диск.

В нашем комплекте руководства были только на английском и немецком языках. Но на самой коробке появились спецификации на русском языке. На оптическом диске находятся: электронные версии описаний, Acrobat Reader, программное обеспечение медиасервера, утилита для поиска накопителя в сети и архив, претендующий на звание исходных текстов прошивки.

Очень неожиданно выглядит блок питания — компактная импульсная модель для установки в розетку, более характерная для роутеров или модемов, чем для сетевых накопителей. Впрочем, ее мощности вполне хватает для питания большинства жестких дисков. Второй особенностью является наличие в комплекте только 30-дневной версии UPnP AV сервера TwonkyMedia. Конечно, это написано и на самой коробке… но, как и принято, — мелкими буквами. Хотя, стоит отметить, что для однодисковой модели NAS экономия в 30 евро достаточно существенна, а использовать данную функцию, возможно, требуется не всем.

Внешний вид

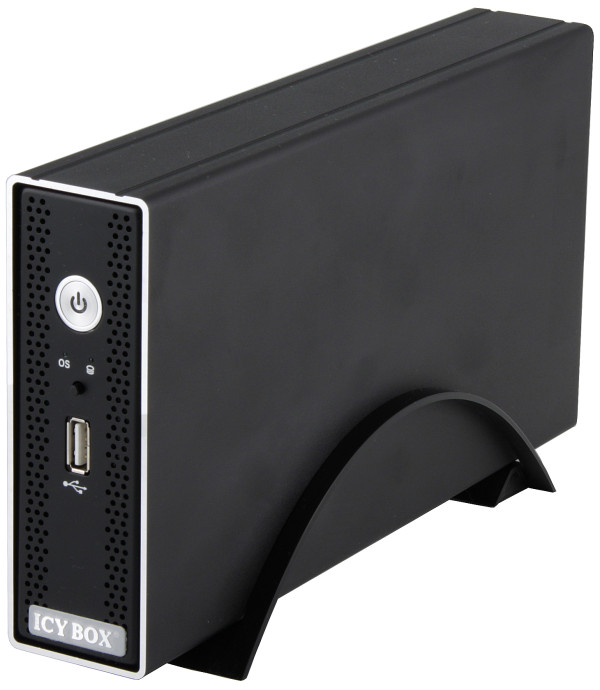

Сам накопитель представляет собой строгий черный алюминиевый параллелепипед с размерами 23,9×12,7×4,3 см. Основной вариант расположения — вертикальный. Для этого используется специальная подставка из пластика с резиновыми ножками, увеличивающая ширину до 5,7 см, а высоту — до 13,7 см.

Охлаждение системы полностью пассивное. Предусмотрены отверстия вентиляции только на торцах. Несмотря на использование достаточно горячего жесткого диска Seagate Barracuda 7200.11 объемом 500 ГБ, за все время тестирования (более двух недель непрерывной работы) проблем с перегревом не было, так что можно сказать, что корпус и без вентилятора неплохо справляется с охлаждением. А уровень шума в данном случае полностью определяется жестким диском.

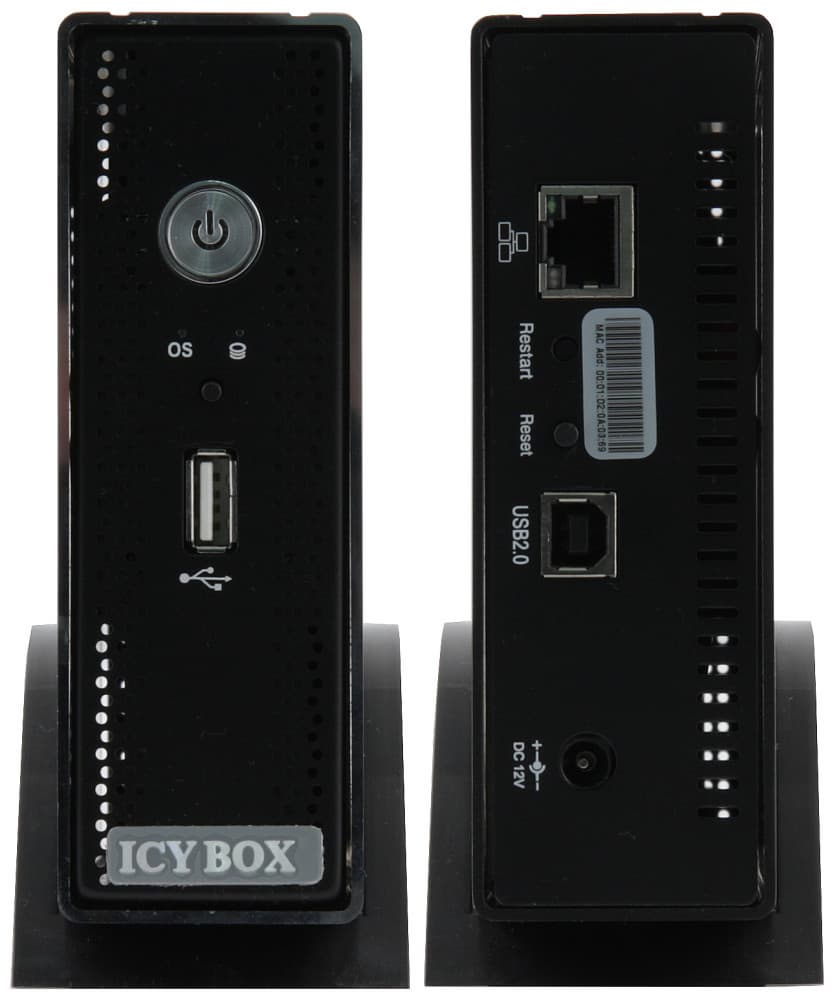

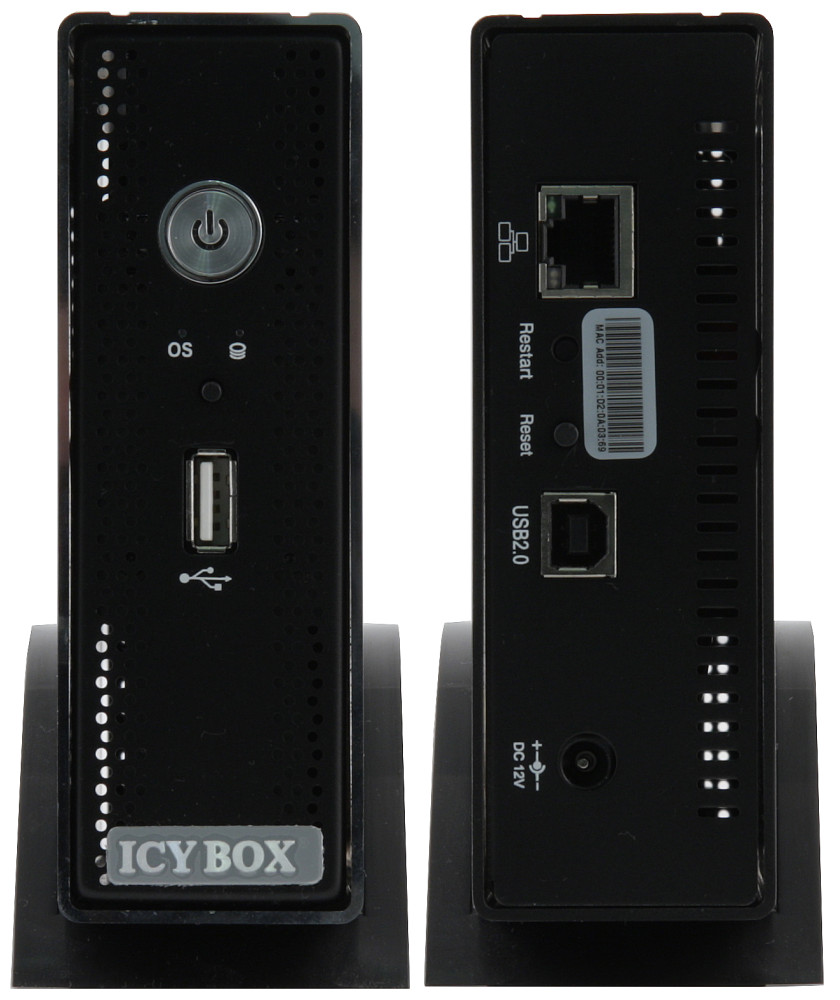

На лицевой стороне расположены: кнопка питания со встроенным индикатором, индикаторы состояния ОС и активности диска, кнопка быстрого копирования, порт USB. Все остальное — сзади. Здесь можно обнаружить: гигабитный сетевой порт с индикаторами активности и скорости, кнопки перезагрузки и сброса, порт USB-slave и вход блока питания. Пожалуй, самым интересным из всего этого является клиентский порт USB. Как он работает, и для чего может быть полезен, мы опишем чуть позже.

Конструкция устройства

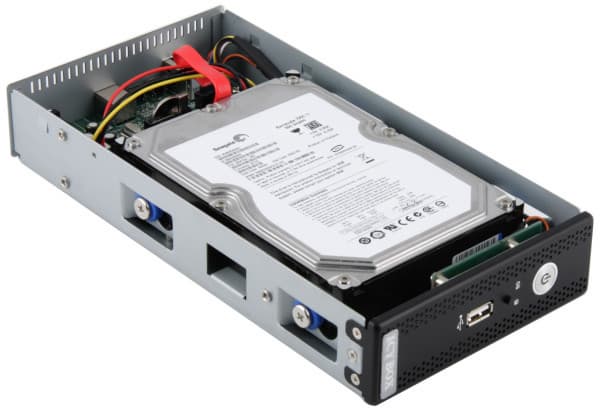

Обратимся к внутреннему устройству накопителя. Жесткий диск крепится специальными болтами (комплектными, есть один запасной) через резиновые прокладки к стальной раме. С одной стороны, это решение снижает уровень шума, однако, с другой — несколько затрудняет пассивное охлаждение через корпус накопителя. К основной плате диск подключается отдельными кабелями SATA и питания.

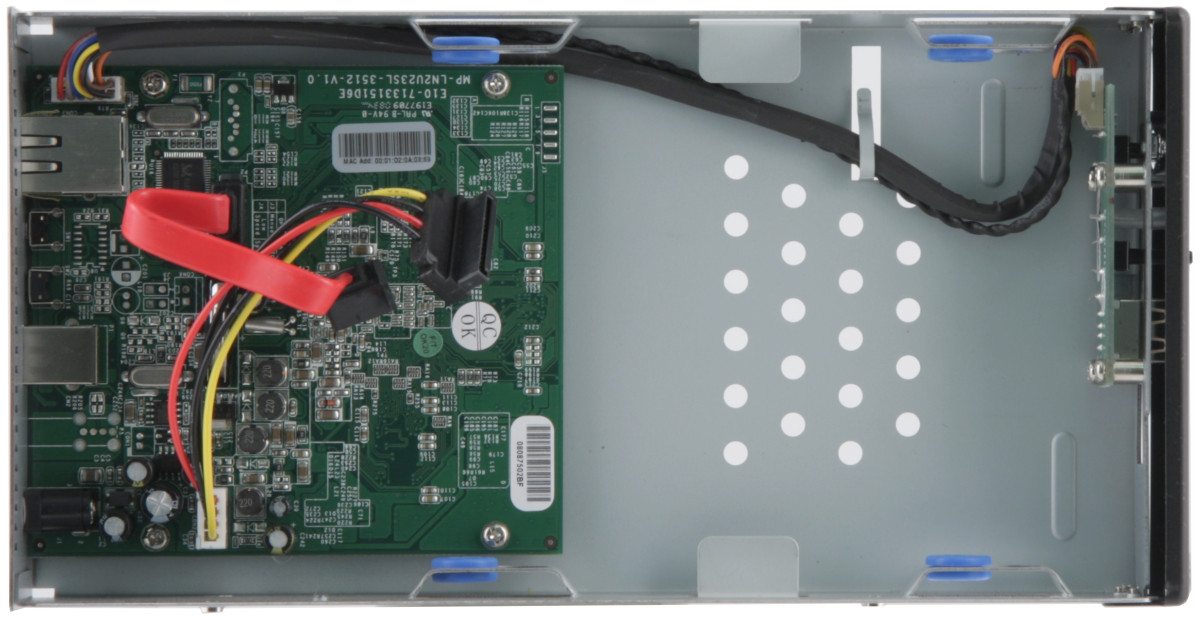

Подобная аппаратная платформа нам уже встречалась — центральный процессор «все-в-одном» Storlink SL3512, оперативная память 64 МБ, флеш 16 МБ, трансивер гигабитной сети от Realtek и немного мелочи. В данной модели возможности дизайна используются не полностью — на плате можно обнаружить место для второго порта SATA, порта USB и слота miniPCI. Явных признаков консольного порта нет, но, скорее всего, его легко добавить.

К основной плате подключается еще одна — для индикаторов, кнопок и порта USB передней панели. Поскольку платформа достаточно популярна, можно без труда найти несколько клонов рассматриваемого накопителя.

Сборка системы достаточно проста — нужно снять крышку (придется искать мелкую крестовую отвертку), подключить и прикрутить диск и надеть крышку обратно (требуется немного повозиться с жестким SATA-кабелем). На все действия уходит всего пара минут. Качество изготовления очень понравилось — устройство крепкое и надежное.

Перед первым включением мы попытались найти в инструкции информацию об использовании прямого подключения к компьютеру через USB, однако ее не нашлось. Впрочем, подобная технология нам уже встречалась в таком классе устройств, как мультимедиа плееры. Способ переключения, видимо, единственно возможный в данном случае — только через полное выключение накопителя. Его неудобство является, на наш взгляд, мнимым, поскольку локальное подключение требует расположения устройства около компьютера, а в составе сети он может быть где угодно. Для удобства работы с системами производства Microsoft, основной раздел с данными можно отформатировать в NTFS, и он будет доступен и без драйверов при подключении по USB к ПК. Это немного удобнее в случае, когда нужно совместить и сетевое, и локальное подключение к «чужим» компьютерам (на «свой» можно поставить драйвер ext2 IFS, позволяющий работать с оригинальными файловыми системами). Однако нужно отдавать себе отчет в том, что использование NTFS явно сказывается на производительности в сетевом режиме. Точные цифры будут приведены далее в этой статье.

Некоторое недоверие вызвала и кнопка выключения питания. Оказалось, что для включения/выключения нужно держать ее в нажатом состоянии пару секунд. Однако выключение происходит сразу после истечения этого интервала, и что при этом происходит с работающими сервисами — не очень понятно.

Технические характеристики RaidSonic IB-NAS4210-B
Жесткие диски1×SATA 3,5″, объем – до 1 ТБ
Поддерживаемые конфигурацииОтдельный диск
Сетевой интерфейсGigabit Ethernet (без Jumbo Frames)
Поддержка протоколовCIFS, FTP, NFS, telnet
Сетевые ограниченияНет данных
Возможности расширения1×USB 2.0 для внешних накопителей ext2/ext3/FAT32/NTFS или принтера, поддерживается работа через USB-хаб
Аппаратная конфигурацияПроцессор Storlink SL3512 (архитектура ARM), частота 300 МГц, оперативная память 64 МБ, флеш-память 16 МБ
Система охлажденияПассивная
Дополнительные функции
  • iTunes сервер
  • DLNA/UPnP AV сервер (версия на 30 дней)
  • автономная загрузка файлов по BitTorrent
ПитаниеВнешний БП 12 В 2 А
Размеры и вес23,9×13,7×5,7 см (с подставкой), около 0,9 кг (без диска)

По конструкции накопитель представляет классический вариант начального уровня. Отметим лишь гигабитный сетевой контроллер, наличие только одного порта USB и его расположение на лицевой панели. Количество портов можно увеличить использованием USB-хаба. Так что, при необходимости, возможно использование сразу нескольких внешних устройств. Для USB-накопителей поддерживаются файловые системы ext2/3, FAT32, NTFS (в том числе и на запись). У жестких дисков подключается только первый раздел. Все устройства автоматически становятся доступны по сети с именами usb1, usb2 и так далее. При этом права доступа — полные для всех пользователей. «Попасть» на эти диски можно и по протоколу FTP. Скорость работы по сети с USB-накопителями не очень большая — всего около 5 МБ/с как на чтение, так и на запись. Присутствующая на лицевой панели небольшая кнопка позволяет быстро скопировать содержимое флешки на встроенный диск. Для этого создается новая директория с именем из даты-времени в папке public.

Web-интефейс

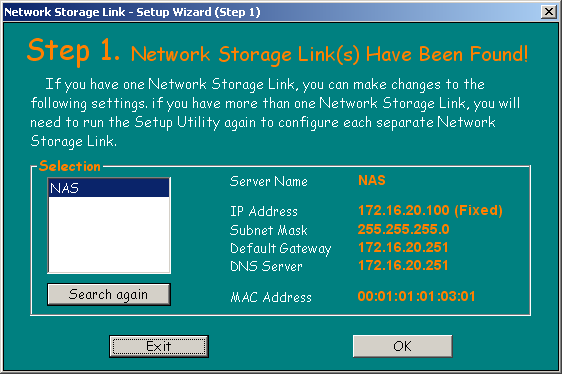

Настройка, как обычно, осуществляется через Web-интерфейс. Его внешний вид нам давно знаком по модели IB-NAS4220 и продуктам i-Stor. Но сначала надо найти устройство в сети. Поскольку «из коробки» оно настроено на автоматическое получение адреса по DHCP, особых проблем с этим нет. В сложных случаях можно использовать комплектную программу ICY BOX SearchNAS для поиска накопителя в сети и установки его адреса и часов.

После ввода имени и пароля администратора в окне браузера (есть только один управляющий аккаунт), можно использовать помощника для начальной настройки и осуществления основных операций — создания пользователя, группы и общей папки. Для более точной установки параметров нужно войти в меню «Control Panel».

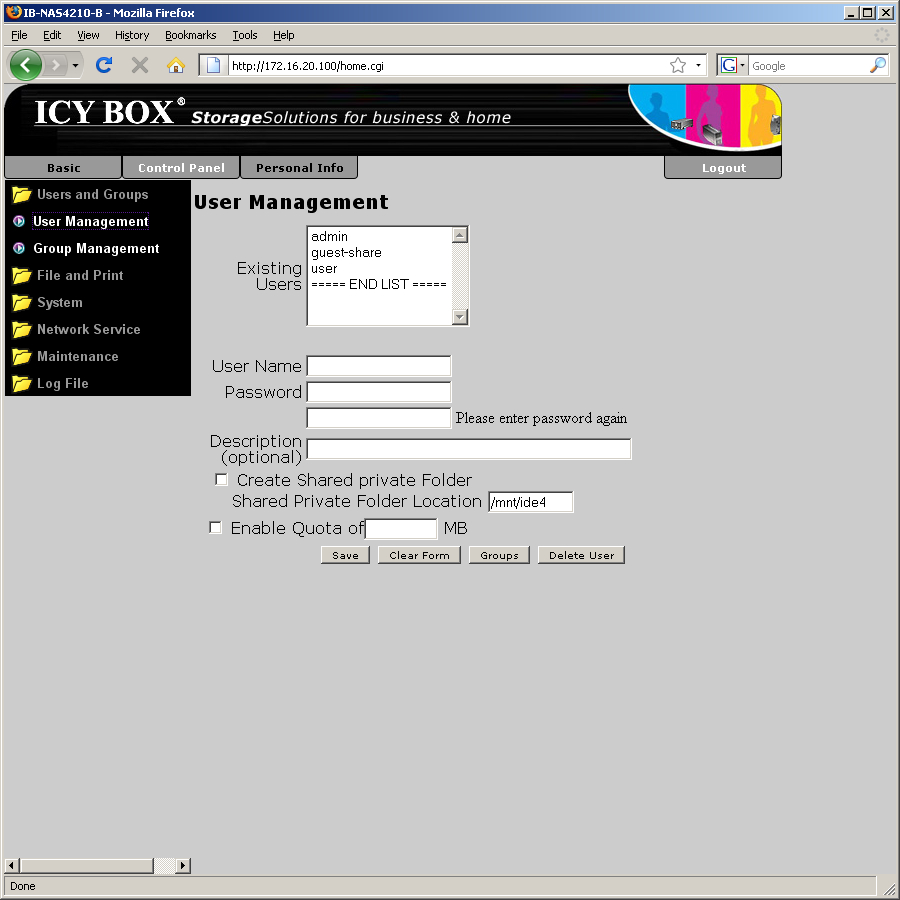

Ничего неожиданного здесь нет, так что только кратко просмотрим все пункты. «Users and Groups» — управление пользователями и группами. Для каждого пользователя можно установить квоту на дисковое пространство (только для ext3) и автоматически создать личную общую папку.

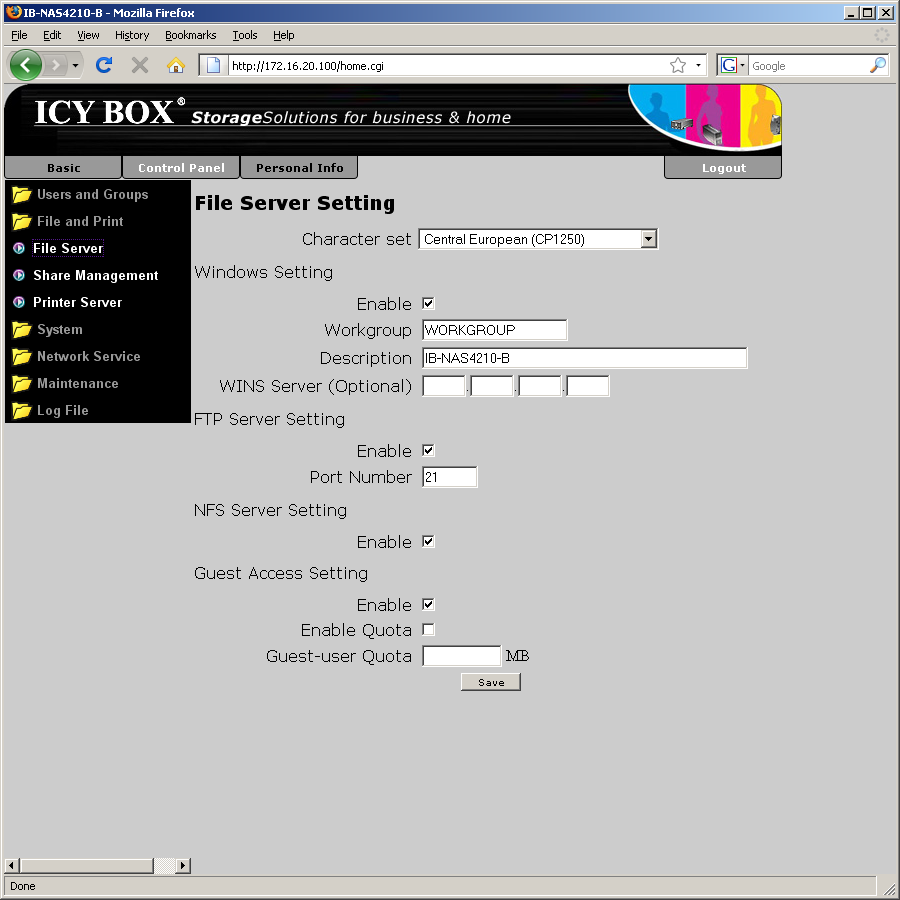

«File and Print» — настройки файлового сервера, общих папок и принтера. Для сервера предусмотрено управление включением каждого протокола — SMB/CIFS, FTP, NFS. Для SMB можно выбрать рабочую группу, кодовую страницу для «старых» клиентов, описание сервера и адрес сервера WINS. У FTP только одна настройка — номер управляющего порта. При использовании клиента с форсированием кодовой страницы на UTF-8 проблем с русскими буквами в именах файлов и директорий не наблюдается. NFS не имеет дополнительных настроек. Здесь же можно управлять гостевым аккаунтом и его квотой.

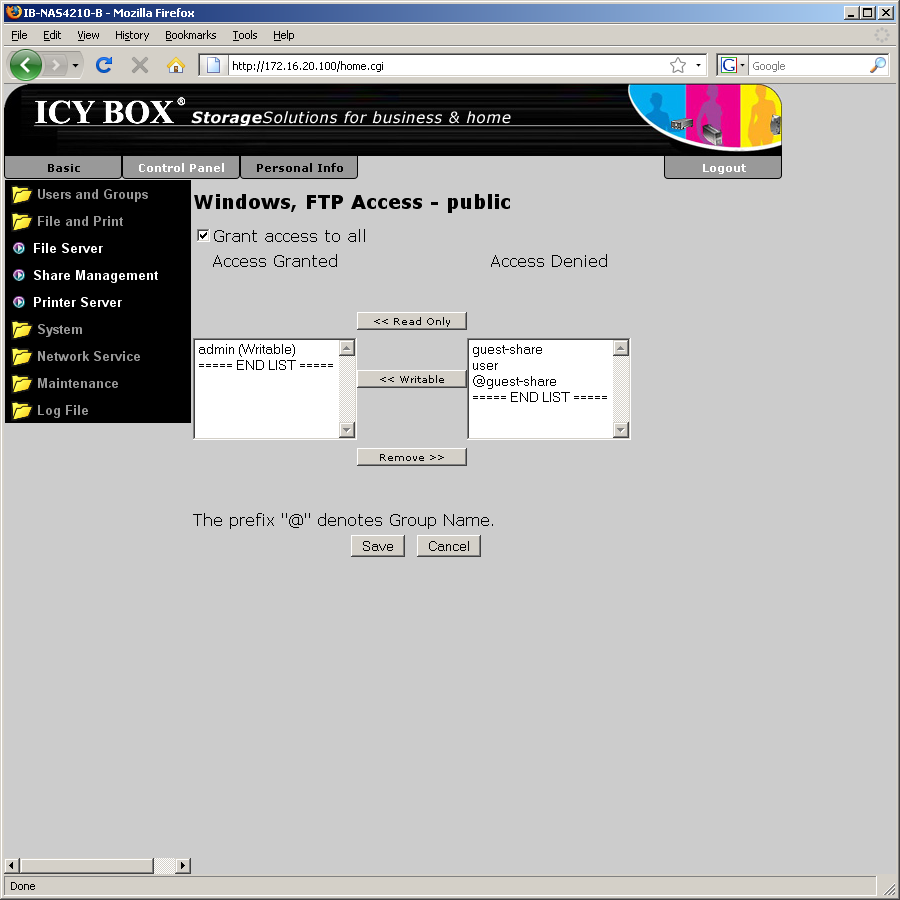

Установка прав на общие папки тоже стандартна — общие права (чтение, запись, нет доступа) для SMB/FTP и отдельная закладка для NFS (полный доступ). Допускается использование групп в первом случае, и диапазонов адресов — во втором. Возможен режим «доступно для всех». Использование сервера печати не очень удобно, так как единственный USB-порт расположен на лицевой панели. Проверка показала, что, как обычно, связь с принтером односторонняя, а наш тестовый экземпляр Canon MP510 работает с данным сервером.

В «System» собраны системные функции — настройка сети (ручное указание адресов или DHCP) и часов (возможна синхронизация по NTP), перезагрузка сервера, просмотр информации о версии ПО и занятом объеме диска (в целом и с разделением по пользователям). Отметим, что для сети не поддерживаются Jumbo Frames, что в некоторых случаях может ограничивать производительность.

Следом идет группа «Network Services». Если в сети нет сервера DHCP, то эту роль может исполнять NAS. Допускается настройка многих параметров — диапазона адресов, маски, маршрутизатора по-умолчанию, трех серверов DNS, времени выдачи адреса и статичных назначений. Из медиасерверов поддерживаются iTunes (включая протокол Bonjour) и TwonkyMedia. Последний представлен триальной 30-дневной версией, которую нужно еще и дополнительно устанавливать (распаковать в определенную директорию представленный на компакт-диске или скаченный с сайта архив). Встроенный клиент для загрузки файлов по протоколу bittorrent не очень функционален — нет возможности выбора портов работы, а полностью загруженные файлы не остаются на раздаче. Из настроек есть только ограничение скоростей отдачи и загрузки.

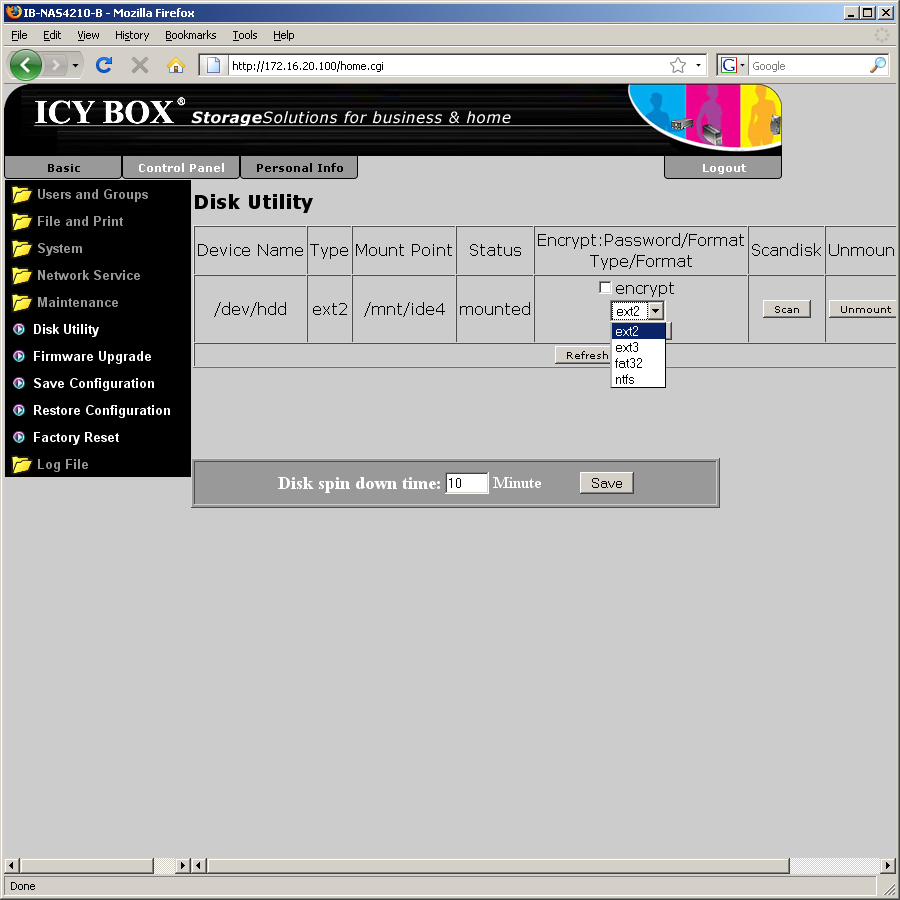

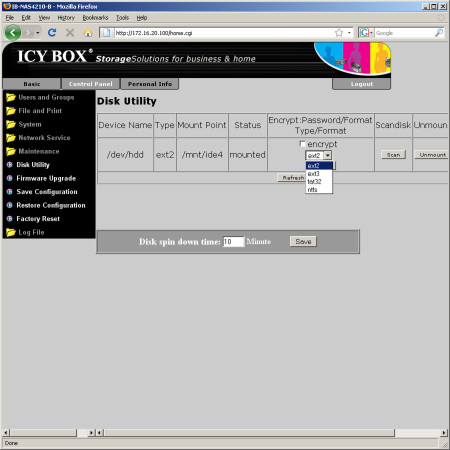

Вторая группа, посвященная обслуживанию системы, собрана в пункте «Maintenance». Здесь находятся — сброс/сохранение/восстановление конфигурации, обновление прошивки и работа с томами жесткого диска. Под последним подразумевается форматирование в ext2/ext3/FAT32/NTFS, сканирование файловой системы на ошибки. Это все возможно как для встроенного диска, так и для USB-накопителей. Здесь же можно установить тайм-аут на отключение жесткого диска при отсутствии активности.

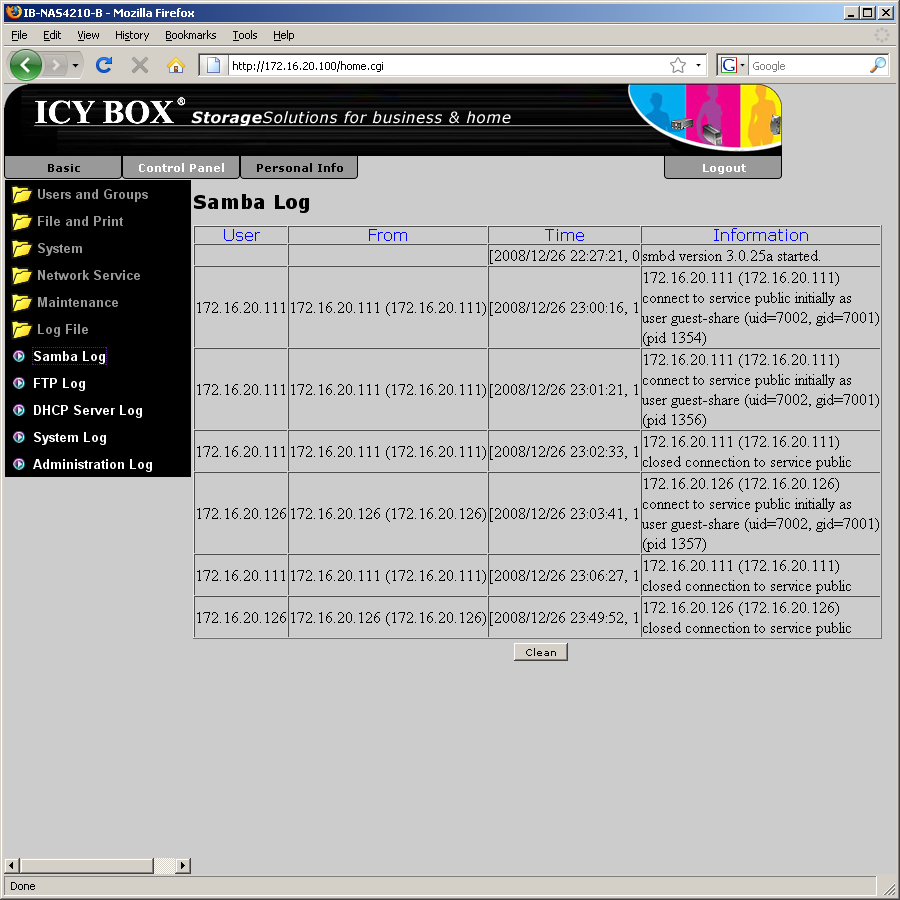

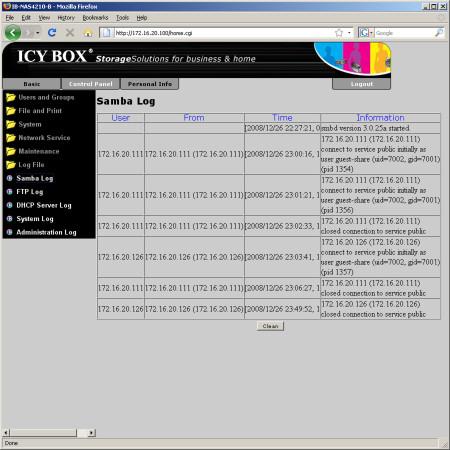

В последней группе страниц находятся различные лог-файлы: подключений по SMB, работы с FTP, сервера DHCP, системный и администрирования. В отличие от прошлых моделей, первые два теперь работают — можно узнать кто, откуда и когда подключился к общим папкам, и какие операции по загрузке и скачиванию файлов по FTP осуществлялись.

При желании, пользователь может войти на устройство под своим именем и паролем. В этом случае он сможет самостоятельно поменять пароль, посмотреть текущую израсходованную квоту на дисковое пространство и доступные общие папки.

Можно сказать, что набор настроек — минимально ожидаемый в подобного класса устройствах, и ничего особо отметить не получается. Аналогичная ситуация и с основным функционалом: стандартный SMB/CIFS, полезный пользователями Linux и сетевых медиаплееров NFS и FTP для удобного доступа к файлам через Интернет. Дополнительные возможности — iTunes с поддержкой русских тегов в кодировке Unicode, один из наиболее функциональных медиасерверов TwonkyMedia (к сожалению, не в полной версии — за нее придется дополнительно доплатить $40, кроме того, в момент написания статьи на сайте компании не было версий для NAS). Здесь же есть клиент bittorrent, который умеет только скачивать, но не раздавать — все это тоже не выбивается из общего ряда аналогичных устройств.

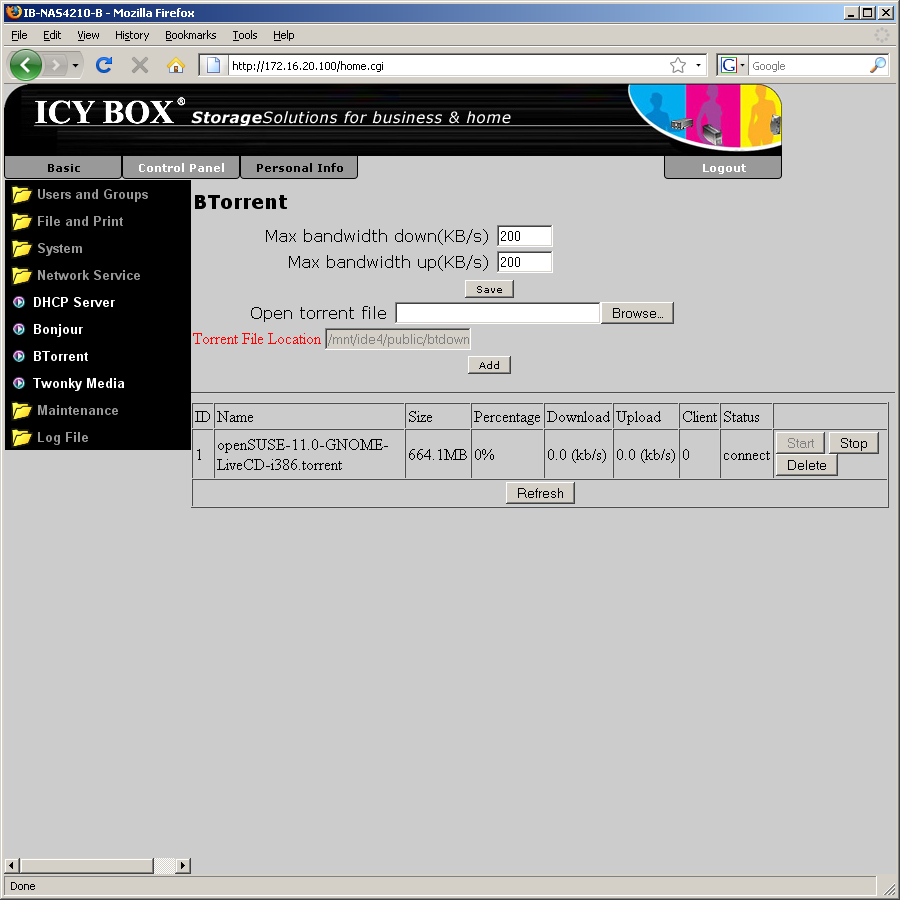

Отметим, что в рассматриваемой версии прошивки (2.6.3-20080904) есть и открытый доступ через telnet. В частности, это позволяет легко запустить на накопителе, например, систему Debian, и в ней — более удобный и функциональный torrent-клиент transmission. Способствует расширению функционала данного устройства совместимость со многими другими моделями сетевых накопителей. Хотя, конечно, относительно небольшой объем оперативной памяти ограничивает запуск дополнительных сервисов.

Производительность

Скорость работы устройства мы измерили в четырех режимах — с использованием файловых систем ext2 и NTFS при сетевом и локальном подключениях. В качестве тестового пакета использовался Intel NASPT версии 1.6.1 и жесткий диск Seagate Barracuda 7200.11 (ST3500320AS). Клиентом работал современный персональный компьютер на базе двухъядерного процессора, работающий под управлением Microsoft Vista Home Premium. Для подключения накопителя использовалось прямое гигабитное подключение. Накопитель не поддерживает Jumbo Frames, так что сетевые тесты проводились без них. На графике приводятся частичные результаты. Полная версия отчета доступна в отдельном документе.

В тестах по локальной сети устройство показало невысокие результаты — всего около 10 МБ/с на большинстве шаблонов. При этом скорость незначительно зависит от файловой системы. Только на тесте потоковой записи использование ext2 позволяет получить около 15 МБ/с, что в полтора раза быстрее, чем с NTFS. По-сути, IB-NAS4210-B практически никак не реализует возможности гигабитной сети, показывая результаты, скорее, характерные для FastEthernet.

Локальное подключение по USB 2.0 позволяет гораздо быстрее обмениваться данными с накопителем. Скорость работы с NTFS находится на уровне средних внешних USB-дисков — 32 МБ/с на чтение, и 27 МБ/с — на запись. Работа с «не родной» файловой системой ext3 в Windows заметно медленнее — и для чтения, и для записи максимум составляет около 21 МБ/с.

По результатам тестирования, мы рекомендуем использовать ext2, если работа будет только по сети, и NTFS — в случае комбинированного использования и отсутствия необходимости установки дисковых квот.

Выводы

На момент написания статьи устройство еще не было доступно на локальном рынке, и стоимость была неизвестна. Однако именно она будет определять, насколько успешно будет продаваться накопитель. Устройство однозначно относится к начальному уровню — набор функций у него небольшой (но есть потенциал к увеличению с использованием дополнительных программ, что, впрочем, требует определенной квалификации пользователей), скоростные характеристики тоже не выдающиеся. В несомненных плюсах неплохой дизайн и высокое качество изготовления. В Европе можно приобрести IB-NAS4210 примерно за 120 евро. Для нашего рынка мы бы оценили порог «интереса» в 3500-4000 рублей. В этом случае рассмотренная модель сможет найти своего покупателя.



Благодарим компанию RaidSonic за предоставленное на тест оборудование

Благодарим компанию ELKO за предоставленные
для проведения тестирования жесткие диски
