QNAP TS-209 Pro: двухдисковый All-in-one NAS-сервер с гигабитным интерфейсом

для бизнес-пользователей


После серии статей о сетевых накопителях от тайваньской компании Synology имеет смысл обратиться к изделиям его непосредственного конкурента — тайваньской компании QNAP. Сотрудники этих двух производителей очень внимательно и пристрастно относятся к продуктам и успехам друг друга (вплоть до порицания конкурента в частных разговорах с третьими лицами), хотя сами продукты бывают порой весьма схожи в функциональном плане. Напомним, что полгода назад мы уже знакомились с однодисковым NAS-сервером QNAP TS-109 Pro, оснащенным гигабитным интерфейсом, поэтому настал черед двух- и четырехдисковых моделей.

Толкаясь локтями на одном и том же рынке, заклятые друзья из QNAP и Synology имеют для всех его сегментов сходные модели NAS-серверов. В данном случае у нас на тестировании был потенциальный соперник уже рассмотренному Synology DS207 — старший из двухдисковых серверов QNAP TS-209 Pro.

Внешний вид и устройство

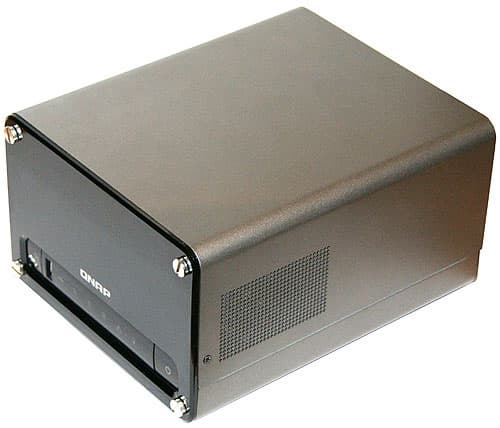

Внешне TS-209 Pro вполне привлекателен — приятный цвет «мокрый асфальт», округлые обводы массивного металлического корпуса, при более внимательном рассматривании которого не покидает ощущение дежавю: определенно есть некоторое сходство с электронными приборами марки «Сделано в СССР». Сбоку предусмотрены вентиляционные отверстия.

Коробка QNAP TS-209 Pro как всегда не только красива, но и функциональна (хотя и без ручки, как у Synology) — на её поверхность нанесена масса дополнительных сведений, позволяющих узнать почти всё о Pro.

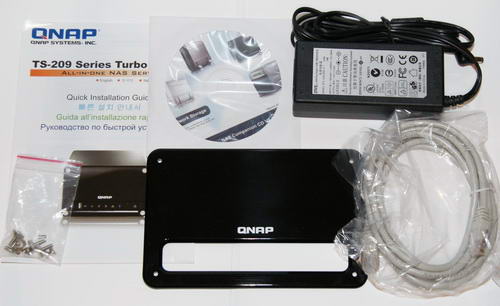

Внутри — само устройство, руководство по быстрой установке (4 языка, включая русский), диск с ПО, двухметровый патч-корд, фурнитура, адаптер питания и передняя крышка-панелька.

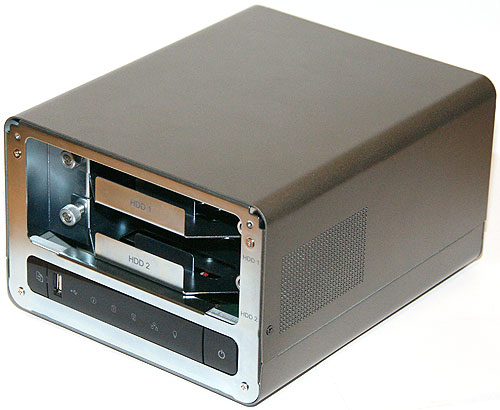

Без последней корпус выглядит, как сирота, — в передней части расположена панель органов управления (внизу) и два выдвижных отсека для жестких дисков.

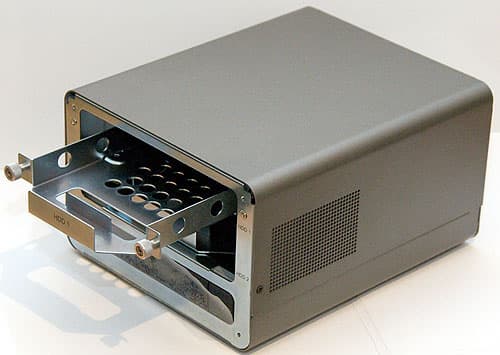

Передняя крышка лежит отдельно неспроста — несмотря на то, что корпус полностью разборный (в чём пришлось убедиться, добывая сведения об элементной базе дивайса), установка дисков в него необычайна легка: отвинтив (можно даже руками) через проём с переднего торца два крупных винта, мы легко выдвигаем салазки для жёсткого диска.

Закрепив в означенных местах четырьмя винтиками винчестер, мы просто вдвигаем салазки назад по направляющим и закрепляем этими винтами; при необходимости, проделываем то же со вторым отсеком. Браво дизайнерам QNAP — никакой возни с кабелями и кряхтением с отвёрткой в труднодоступных местах! По окончании инсталляции можем закрепить декоративную переднюю панель и вуаля! Черный глянцевый передок TS-209 придется к месту даже рядом с телевизором.

В нижней части переднего торца слева направо следуют: кнопка копирования USB-порта и сам порт, и его индикатор, индикаторы состояния (цветовая таблица — в руководстве пользователя), а также активности 1-го и 2-го дисков (LAN и питания), и сама кнопка питания. Во включённом состоянии индикаторы оказались разноцветными (красный, синий, зелёный, оранжевый) и очень приятных тонов.

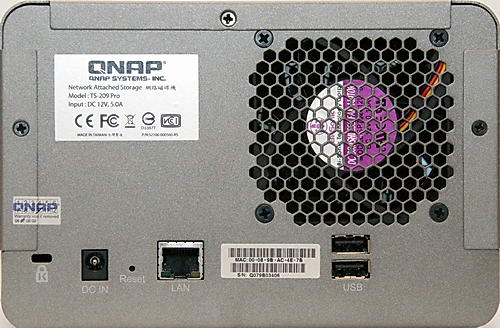

На заднем торце — разъём питания, кнопка Reset, RJ45, еще 2 разъёма USB и отверстие для замка типа Kensington. Поскольку «помещение» предназначено для «проживания» двух винчестеров, без активной вентиляции не обойтись — сзади также красуется 7-сантиметровый вентилятор — шумноватый для дома (несмотря на заявленную интеллектуальность), так же, как и не в меру голосистый динамик, с радостью петуха оглашающий все крупные изменения в жизни устройства. Так на то TS-209 Pro и из бизнес-сегмента.

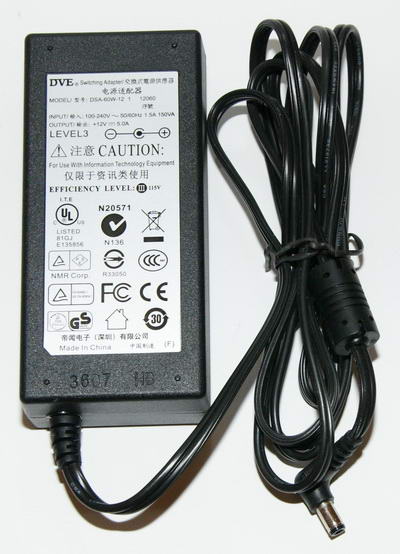

Блок питания массивного TS-209 Pro однополярный на +12 В, с током нагрузки до 5 А, мультистандартный (100-240 В, 50-60 Гц).

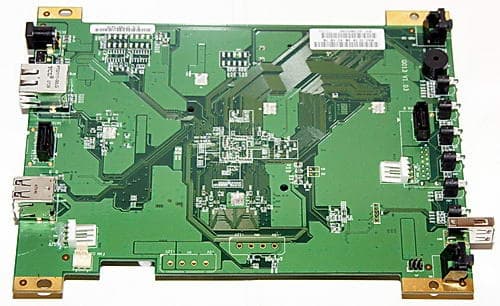

Разобрав корпус полностью, обнаруживаем крепление для винчестеров и системную плату размером с весь корпус.

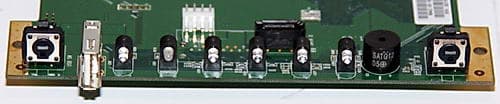

На пользователя с нее смотрят шесть светодиодов, порт USB и две кнопки.

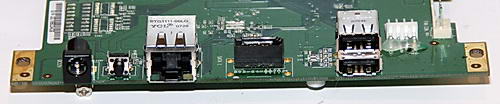

Порты платы сзади тоже понятны.

Поскольку TS-209 Pro использует ту же плату, что и TS-109 Pro, порты SATA находятся по разным сторонам платы (см. два последних фото), то есть от переднего тянется назад длинный кабель, но пользователь, при желании, может вывести его наружу для подключения внешнего SATA-диска (вдруг, такое кому в голову взбредет).

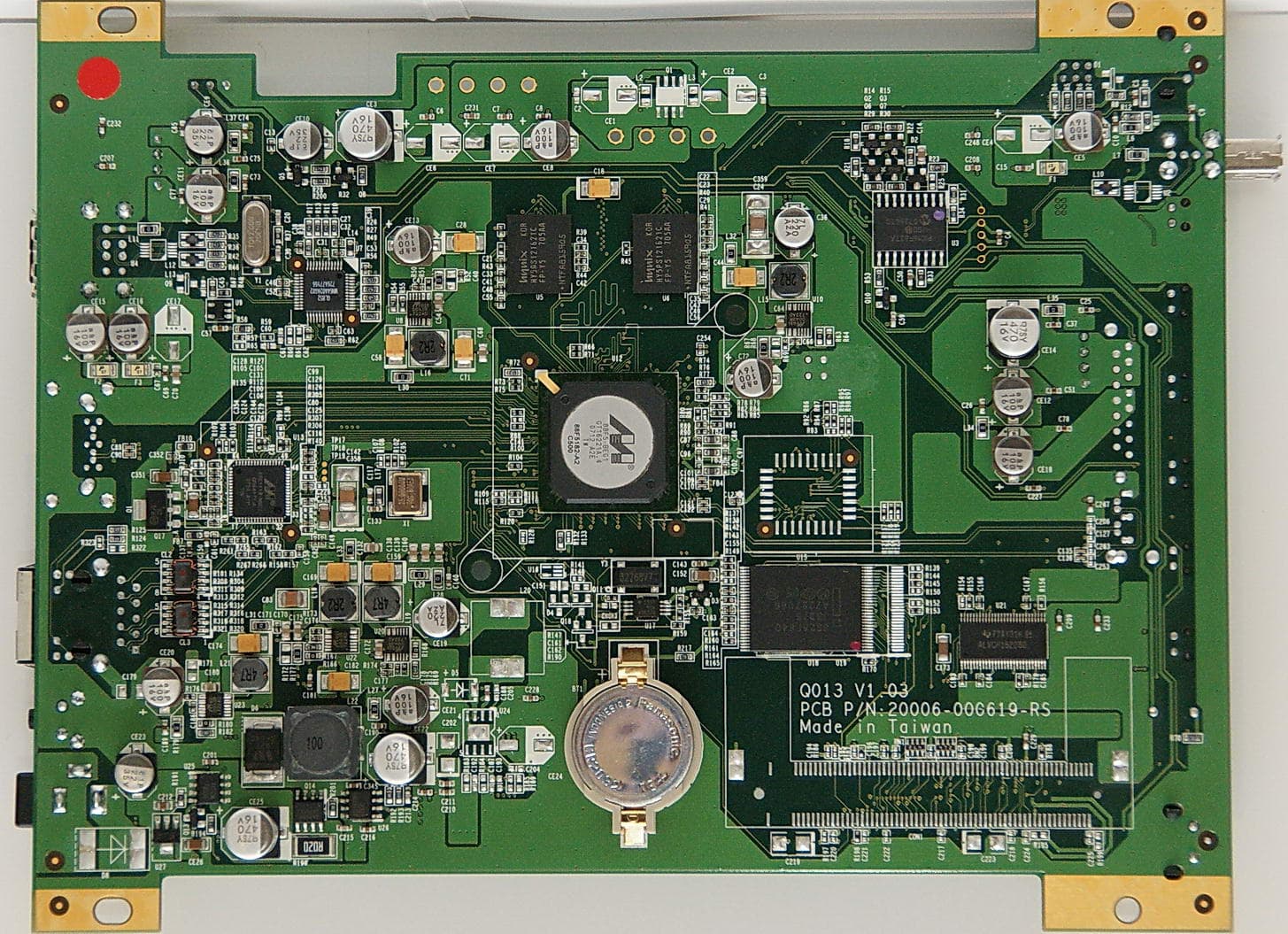

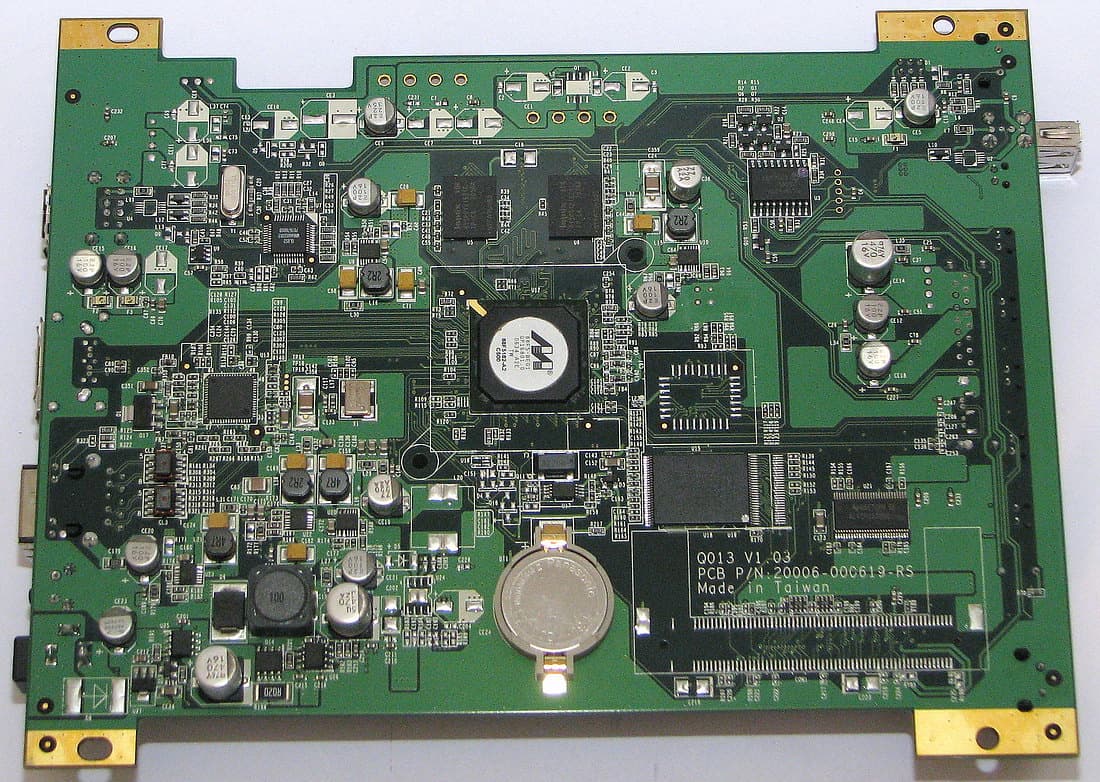

Основная электроника платы находится с обратной стороны:

Изучение содержимого TS-209 Pro обнаруживает его полную идентичность с однодисковым собратом QNAP TS-109 Pro, только в TS-209 Pro второй SATA-порт задействован не на внешнее eSATA-подключение, а на внутреннее с возможностью организации дисковых массивов:

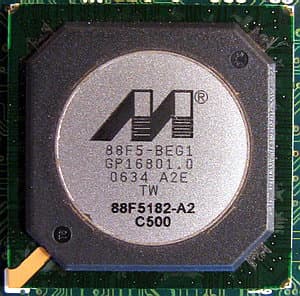

  • 500 МГц SoC Marvell 88F5282. Как обычно у Marvell — минимум подробностей;
  • USB 2.0 HUB контроллер Genesys Logic GL852;
  • 64-мбитный чип фэш-памяти от Intel JS28F640-J3D75;
  • высокоскоростной буфер на чипе ALVCH162260;

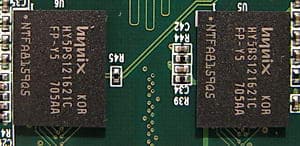

  • два 512-мбитных DDR2 SDRAM чипа HY5PS121621C;
  • PHY-контроллер Marvell 88E1118-MNC1.

Средний из тройки семейства TS-20х, модель TS-209 — судя по характеристикам, имеет ту же начинку, но несколько урезан в ПО — в частности, отсутствует поддержка NFS и Windows AD Service, что и позволяет позиционировать его для SOHO/Home Users. Для этого же сегмента предназначен и младшенький — TS-201, но у него существенно более слабое сердце (266 МГц Freescale MPC8241) и дополнительно отсутствуют несколько пунктов ПО.

В QNAP скупиться не стали, и исходники встроенного ПО можно скачать с сайта компании бесплатно.

Характеристики аппаратного обеспечения

Процессор:

  • 500МГц Marvell 88F5182 SoC на базе ARM-процессора.

Память:

  • DDR2 SDRAM 128 МБ;
  • флэш-память 8 МБ.

Порты SATA:

  • 2 порта SATA SATA I/II (конструктив предназначен для 3,5” дисков).

Подключение сети:

  • RJ-45 Ethernet 10/100/1000 Мбит/с.

Поддержка USB:

  • 3 порта USB 2.0/1.1;
  • поддерживаются USB-принтеры, диски, цифровые камеры, картридеры и USB — хабы.

Дополнительный жесткий диск:
Стандартная система поставляется без жесткого диска
Максимально поддерживаемая емкость:

  • внутренние диски до 2 TБ.

Требования к электрическому питанию и условиям работы:
Напряжение питания:

  • 100-240 В переменного тока.

Частота:

  • 50-60 Гц.

Потребляемая мощность:

  • рабочий: 29,3 Вт;
  • нерабочий: 14,8 Вт.

Рабочая температура:

  • 0-35°C.

Относительная влажность:

  • от 0% до 85%, без конденсации.

Габариты и масса:
Габаритные размеры:

  • 214×175×115 мм.

Масса:

  • 2,4 кг нетто, 3,5 кг брутто.

Характеристики программного обеспечения

Операционная система:

  • Linux embedded

Поддержка сетевых протоколов:

  • TCP/IP;
  • DHCP Client/Server;
  • CIFS/SMB;
  • AFP;
  • NFS;
  • HTTP;
  • HTTPS;
  • FTP;
  • DDNS;
  • NTP.

Поддержка файловых систем:

  • EXT3 (внутренний/внешний HDD);
  • FAT (внешний HDD);
  • NTFS (внешний HDD, только чтение).

Поддержка клиентов:

  • Microsoft Windows 98 / ME / 2000 / XP / 2003 /Vista;
  • Apple Macintosh OS 9.x, 10.x;
  • Linux & Unix.

Управление дисками

  • квотирование по пользователям;
  • один диск, RAID0, RAID1, JBOD;
  • статус использования дискового пространства;
  • проверка поверхности диска/целостности файловой системы.

Управление пользователями:

  • максимальное количество учетных записей: до 256;
  • максимальное количество групп: до 128;
  • максимальное количество одновременных соединений до 30.

Управление файлами:

  • максимальное количество совместно используемых файлов: до 256;
  • поддержка ACL (Access Control Lists) при расшаривании папок;
  • поддержка Юникода;
  • журналирующая файловая система;
  • управление файлами через Web-интерфейс.

Дополнительные функции системы:

  • поддержка оповещения по e-mail(с поддержкой SMTP-аутентификации);
  • настраиваемый режим standby для HDD;
  • оповещение о размере свободного места на диске;
  • автовключение после прерывания питания;
  • обновление встроенного ПО;
  • резервирование, восстановление и сброс системных настроек;
  • безопасное (через Корзину) удаление по сети;
  • возможность замены логотипа стартовой страницы;
  • управление портами;
  • IP-фильтрация;
  • удаленное управление через SSH и Telnet;
  • поддержка систем бесперебойного питания.

Журналирование событий

  • системный лог/alert/error.

Языки локализации:
Поддержка языков пользовательского интерфейса:

  • английский;
  • французский;
  • немецкий;
  • японский;
  • корейский;
  • итальянский;
  • испанский;
  • русский;
  • китайский.

Резервное копирование:

  • данные Windows ПК резервируются на TS-209 Pro при помощи утилиты NetBak Replicator по требованию, расписанию и в авторежиме;
  • возможность удалённого бэкапа;
  • резервирование содержимого TS-209 Pro на диски с интерфейсом USB при помощи функции Q-RAID1.

Возможности All-In-One сервера:
С точностью до названий мы видим здесь то же, что и у продуктов Synology, — не потому, что бессовестно списано, а вследствие жёсткой конкуренции ввиду нацеленности на одну рыночную нишу. Имена говорят сами за себя, ограничимся минимальными комментариями там, где это необходимо.

  • File Server;
  • FTP Server (с SSL/TLS и возможностью управления шириной канала);
  • Backup Server — резервное копирование при помощи комплектной утилиты NetBak Replicator;
  • Mirror Station — защита данных посредством RAID1;
  • Print Server;
  • Disaster Recovery — возможность резервирования на блочном уровне;
  • Web Server — поддержка PHP, SQLite и MySQL;
  • MySQL Server;
  • UPnP Media Server;
  • iTunes Server;
  • Multimedia Station;
  • Download Station — поддержка загрузки по протоколам BitTorrent (с DHT)/FTP/HTTP без ПК при помощи комплектной утилиты QSet.

Функционирование

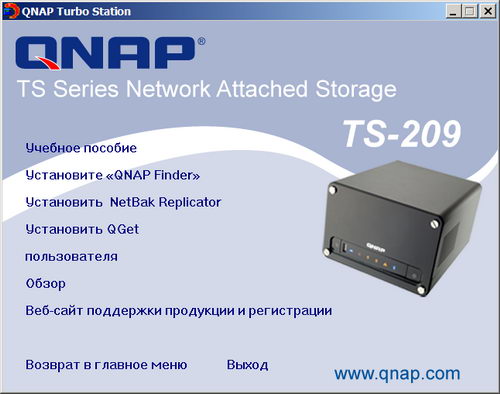

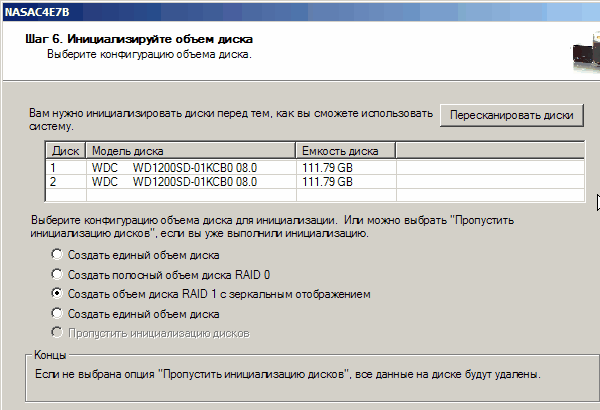

На комплектном диске мы обнаруживаем джентльменский набор (см. рис.): мастер быстрой установки (скрывается за первым пунктом меню), QNAP Finder (основная управляющая утилита), NetBak Replicator для резервного копирования и  QGet для управления закачками из Интернета, а также руководство пользователя.

Подстрочно-переведённый русский в установщике QNAP Finder’а никуда не исчез — однако в этот раз он принёс меньше положительных эмоций. Во-первых, потому, что дважды анекдоты не рассказывают, а во-вторых, в данном случае неряшливость перевода мешает нормальной настройке системы — попробуйте ещё с ходу угадать, чем закончится выбор 1-го или 4-го пункта здесь:

Web-интерфейс самого устройства переведён практически без шероховатостей, с полным комплектом скриншотов, также характеризующим функциональность NAS, любопытствующие могут ознакомиться, скачав архив (3 МБ).

С какими-либо явными проблемами в ходе тестовой эксплуатации TS-209 Pro столкнуться не пришлось. Прошивка обновляется регулярно, так что большинство недочетов, похоже, уже выявлено и устранено, хотя список исправлений в последней прошивке всё же имеет место. Единственная замеченная заминка — 2,5″ NTFS-диск в боксике хотя и опознался по USB-порту, но прочитаться не смог — по мнению TS-209 Pro файловая система на нём отсутствовала.

Тестирование производительности

Напомним, что в поединке однодисковых NAS-серверов Synology DS-107+ vs QNAP TS-109 Pro по очкам победил представитель конкурента — в первую голову из-за слабой реализации кэширования записи в продукте QNAP.
Посмотрим, удастся ли улучшить QNAP свои результаты на двухдисковой платформе с привлечением RAID, хотя и с той же аппаратной базой. При тестировании использовались следующие пакеты:

  • Intel IOMeter на паттернах Server и Sequent;
  • Пакетное копирование между Western Digital WD1200SD (установленным дополнительно к системному винчестеру) и TS-209 Pro, командой xcopy на паттернах ISO (3 файла в 500 МБ), MP3 (300 файлов по 5 МБ), JPG (3000 файлов по 0,5 МБ) и WEB (30000 файлов по 50 КБ);

При тестировании мы не станем придерживаться бесперспективного, на наш взгляд, минималистского подхода, когда предлагается лишь оценить скорость чтения и записи файлов одной не совсем удачной утилитой, уповая на то, что этих скупых цифр будет достаточно, чтобы охарактеризовать в полной мере быстродействие сетевого накопителя в различных приложениях. Как и ранее, мы использовали разнообразные паттерны в программе IOMeter, а тест копирования файлов решили заменить batch-запуском копирования различных паттернов с использованием системной команды Xcopy, поскольку ранее опробованный нами FC-Test периодически грешил ошибочными результатами, особенно на мелких файлах.

Наша тестовая платформа:

    • Intel Pentium 4 Extreme Edition, 3466 МГц;
    • Foxconn 925XE7AA;
    • 2×512 МБ DDR2-800 DDR2 SDRAM;
    • Broadcom NetLink (TM) Gigabit Ethernet (интегрированный);
    • NVIDIA GeForce PCX 5750 (128 МБ).

Внутрь TS-209 Pro помещались два диска от Western Digital WD1200SD.

При тестировании TS-209 Pro подключался напрямую к гигабитному Ethernet-порту компьютера комплектным патчкордом. Все новые тесты проводились в режиме Gigabit LAN. Результаты тестирования QNAP TS-109 Pro взяты из соответствующей статьи.

Тесты в Iometer

Тесты скорости последовательного чтения показывают, что с одним диском TS-209 Pro работает практически идентично по скорости с NAS TS-109 Pro, что неудивительно.

Интереснее другое — все двухдисковые конфигурации TS-209 Pro про скорости чтения чуть медленнее однодисковой, то есть определенные ресурсы встроенного процессора расходуются на обсчет массивов. Самая быстрая из рэйдовых — страйп, а зеркало и JBOD примерно одинаковы и работают еще медленнее, примерно со скоростью NAS Synology DS207 в RAID0.

Последовательная запись проходит немного медленнее, чем чтение, достигая скорости чуть выше 20 МБ/с лишь на блоках размером 64 и 128 Кб. Причем, TS-109 Pro оказывается быстрее TS-209 Pro с одним диском, а массивы RAID1 и RAID0 на TS-209 Pro дополнительно замедляют его работу. На очень крупных блоках Synology DS207 оказывается чуть выигрышнее.

Впрочем, скорость последовательного чтения/записи — еще не самая главная характеристика накопителя. Важнее скорость работы с файлами, их чтение, запись, копирование и прочие повседневные операции, на производительность работы с которыми большое влияние оказывают алгоритмы работы контроллеров во всей цепи прохождения сигнала и быстродействие самих сетевых процессоров накопителей. Эти нагрузки мы имитируем в Intel Iometer специальными паттернами для крупных и мелких файлов по отдельности. Характер обращения к диску в данном случае случайный в пределах всего объема диска.

Как и при последовательном чтении, скорость чтения крупных (в районе полумегабайта) файлов по случайным адресам у TS-209 Pro с одним диском оказывается практически идентична таковой у TS-109 Pro. А с массивами здесь становится интереснее: есть на RAID0 скорость заметно падает относительно одиночного накопителя, то для RAID1 и JBOD она, напротив, заметно возрастает!

При хаотичной записи крупных файлов снова быстрее оказывается TS-109 Pro, а JBOD на TS-209 Pro опережает и одиночный диск в нем, и тем более зеркало со страйпом. Кстати, накопитель от Synology здесь заметно уступает своему прямому конкуренту.

Еще большее преимущество TS-209 Pro над Synology DS207 наблюдается при работе с мелкими файлами.

Идентичность TS-109 Pro и однодискового TS-209 Pro по скорости уже не вызывает эмоций, но форменный провал RAID0 на TS-209 Pro и некоторые плюсы от использования на нем режима JBOD заставляют задуматься — зачем ему поддержка RAID0. В зеркале здесь TS-209 Pro так же быстр, как с одиночным диском.

В еще более наглядном виде преимущество режима JBOD над остальными демонстрирует хаотичная запись мелких файлов. И здесь неожиданно RAID0 смог себя проявить, причем, что интересно, однодисковый TS-209 Pro уверенно опережает своего младшего братика TS-109 Pro. Видимо, дело в прошивках.

Далее, взглянем на результаты теста имитации копирования крупных файлов по случайным адресам.

При копировании крупных файлов внутри самого сетевого диска, производительность у QNAP TS-209 Pro оказывается явно выше именно в режиме JBOD, затем следует RAID1, а с одним диском скорость идентична таковой у TS-109 Pro.

При копировании мелких файлов мы вновь убеждаемся в подмеченных выше закономерностях: не очень любит TS-209 Pro массивы RAID1 и особенно RAID0, хотя по сравнению с TS-109 Pro производительность здесь явно улучшилась.

Последнее подтверждается и тестом имитации архивирования в пределах самого сетевого.

Интерес представляют также паттерны, в которых имитируется работа диска в составе того или иного сервера. Для имитации такой работы сетевых дисков мы используем паттерны DataBase, File Server и Web Server.



Как можно было предположить из сказанного ранее, QNAP TS-209 Pro в режиме JBOD оказывается самым шустрым, но RAID1 здесь неожиданно провалился.

В паттерне одновременного потокового чтения и записи 64-килобайтными блоками, что может характеризовать определенные задачи в работе серверов медиаконтента, скорость работы TS-109 Pro оказывается выше, чем у TS-209 Pro, причем для однодисковых конфигураций обоих NAS самая большая производительность наблюдается при малых очередях запросов, тогда как по мере роста числа запросов она падает. Последнего, однако, почти не наблюдается для RAID0 и JBOD-конфигураций TS-209 Pro (в отличие от RAID1, который в этом тесте снова провалился). Кстати, в этом теста NAS от Synology неплохо соперничает с TS-209 Pro.

Тесты непосредственных записи и чтения файлов

Результаты тестирования TS-209 Pro при помощи пакетного копирования файлов командой Xcopy на различных паттернах (см. выше) выдают примерно те же цифры, что и для паттернов IOmeter, показанных выше. Картина здесь примерно та же, что и при противостоянии Synology DS-107+ и QNAP TS-109 Pro: во всех конфигурациях QNAP по чтению превосходит Synology, причём чем мельче файлы — тем больше. С записью всё наоборот: при номинальном превосходстве на крупных файлах, с мельчанием файлов и увеличением их количества технология от QNAP демонстрирует падение производительности, а Synology выигрывает из-за использования режима кэширования. Что до сравнения производительности в различных вариантах интеграции дисков, то тут остаётся утешаться тем, что хотя мы и не наблюдаем прироста производительности с RAID0, но, по крайней мере, почти не теряем её с RAID1, несмотря на программную реализацию массивов.

Цены

В таблице приведена средняя розничная цена устройства в Москве, актуальная на момент чтения вами данной статьи:

QNAP TS-209 Pro
Н/Д(0)

На момент написания статьи за QNAP TS-209 Pro в московской рознице просили $450 и выше. Это без дисков! По нашему мнению — кошмарно много, притом что за аналог от Synology (DS207+) с примерно аналогичной функциональностью — где-то на 100 долларов меньше. Если QNAP хочет хороших продаж в России, видимо, ему стоит задуматься об этом. А ведь есть и многие другие, кто предлагает потебителю двухдисковые NAS…

Выводы

Флагманский двухдисковый NAS-сервер от QNAP TS-209 Pro как и предыдущий однодисковый продукт из той же конюшни, оставил двойственное впечатление.

С одной стороны — добротный дизайн с выдающимся удобством пользования и впечатляющий комплект приложений для реализации всевозможных Internet/Intranet замыслов. С другой — ровно тот же список родовых грехов: неважная реализация алгоритмов кэширования записи, неряшливый перевод ряда приложений, несколько «совковый» корпус, падение производительности в массивах RAID0 и RAID1, приводящий к тому, что лучше всего использовать TS-209 Pro в режиме JBOD. Конечно, можно сказать что для резервного копирования кэша браузера QNAP TS-209 Pro вовсе и не предназначен, его судьба, скорее, хранить информацию большими кусками — мультимедиа-файлы или бэкап-архивы, но всё же есть и грань разумного, и тот факт, что весьма недешёвое устройство записывает данные со скоростью дискеты, находится явно за ней.

Поэтому выбирайте, но осторожно — чуть менее производительный, но и менее размерозависимый Synology DS207 или более шустрый, но без кэширования записи и на треть более дорогой QNAP TS-209 Pro. В остальном, они, хвала конкуренции, почти близнецы.
