Сетевой накопитель QNAP TS-559 Pro+:
пять отсеков для HDD и высочайшая производительность


Компания QNAP сегодня является одним из лидеров рынка сетевых накопителей. Способствуют этому качественные и многофункциональные прошивки, а также удивительно широкая линейка продуктов. Причем, на данный момент большинство моделей в ней используют платформу x86, и только на младших устройствах можно встретить ARM.

Еще одной интересной особенностью линейки сетевых накопителей QNAP является наличие в ней моделей на пять, шесть и восемь дисков, помимо наиболее популярных устройств на один, два и четыре винчестера. Это позволяет выбрать устройство практически под любую задачу и масштаб.

В этой статье мы рассмотрим TS-559 Pro+, который построен на платформе x86 и имеет пять отсеков для винчестеров.

Комплект поставки и внешний вид

Упаковка топовой модели на пять дисков не может быть маленькой — в этот раз ее размеры составили 34×24,5×38 сантиметров. Оформление строгое — некрашеный картон, немного технических описаний и наклейка с названием, серийным номером и MAC-адресами.

Комплектация данного класса устройств сложилась давно, и мы уже не ждем ничего нового: накопитель, кабель питания, два сетевых патч-корда, набор винтов, ключи для дисковых отсеков, листовка руководства по установке на нескольких языках, компакт-диск с программами и полными версиями руководств, гарантийный талон и карточка с напоминанием о возможности бесплатного обновления прошивки.

На компакт-диске находится классический набор — утилита QNAP Finder, электронные версии руководств на нескольких языках, утилита QGet для управления автономной системой загрузки файлов и несложная программа резервного копирования для Windows. Первые две есть и в версиях для Mac OS X.

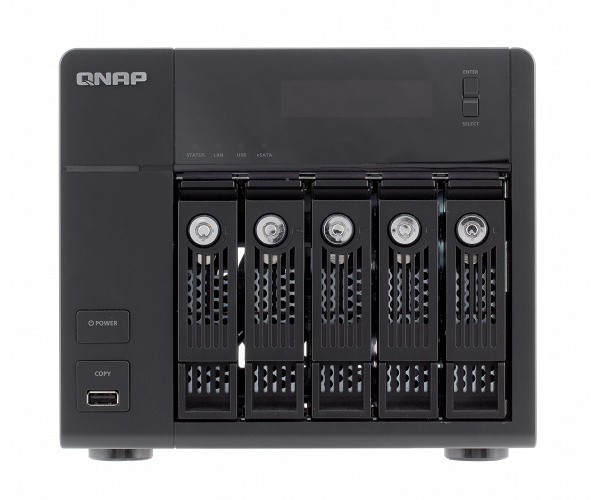

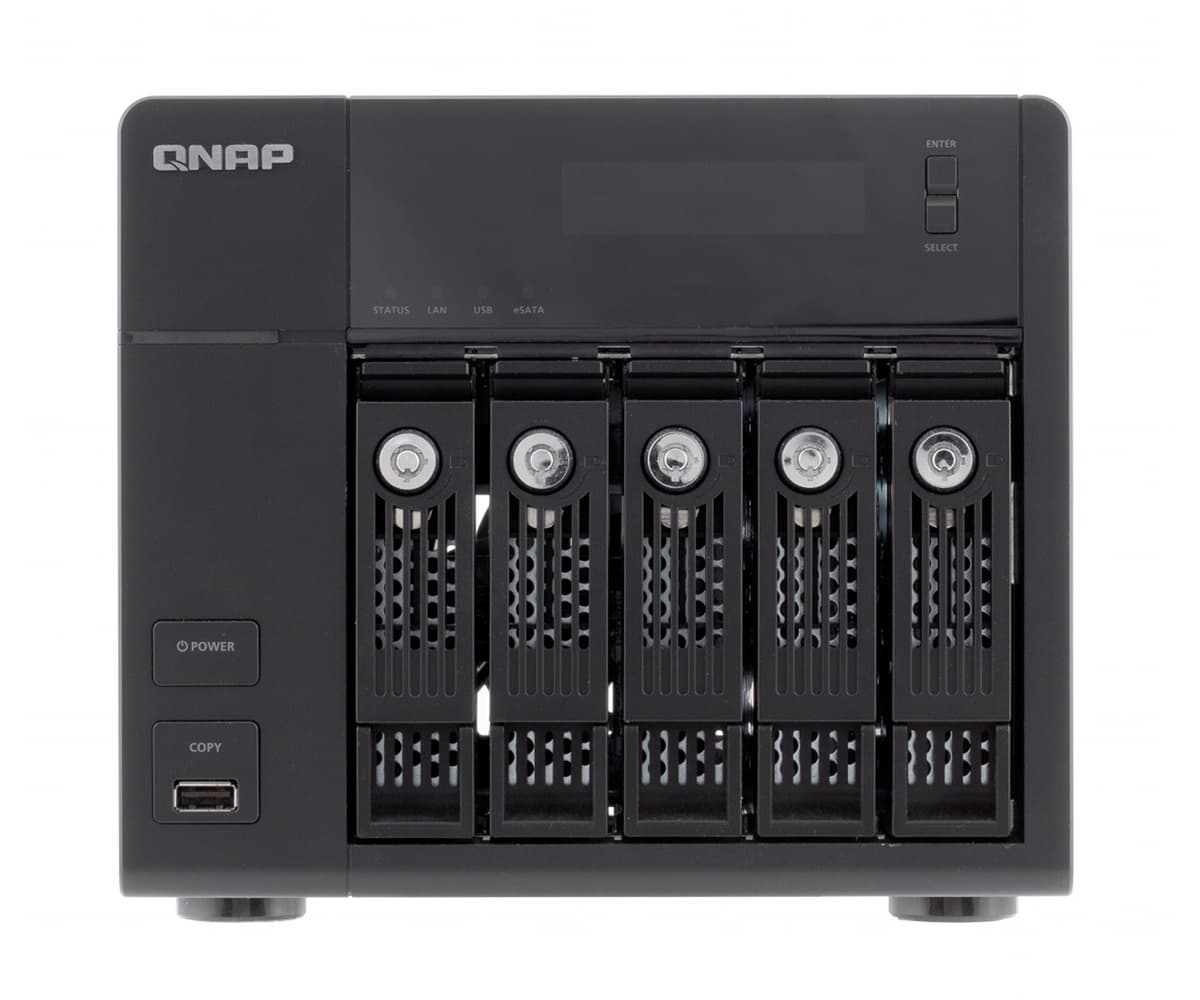

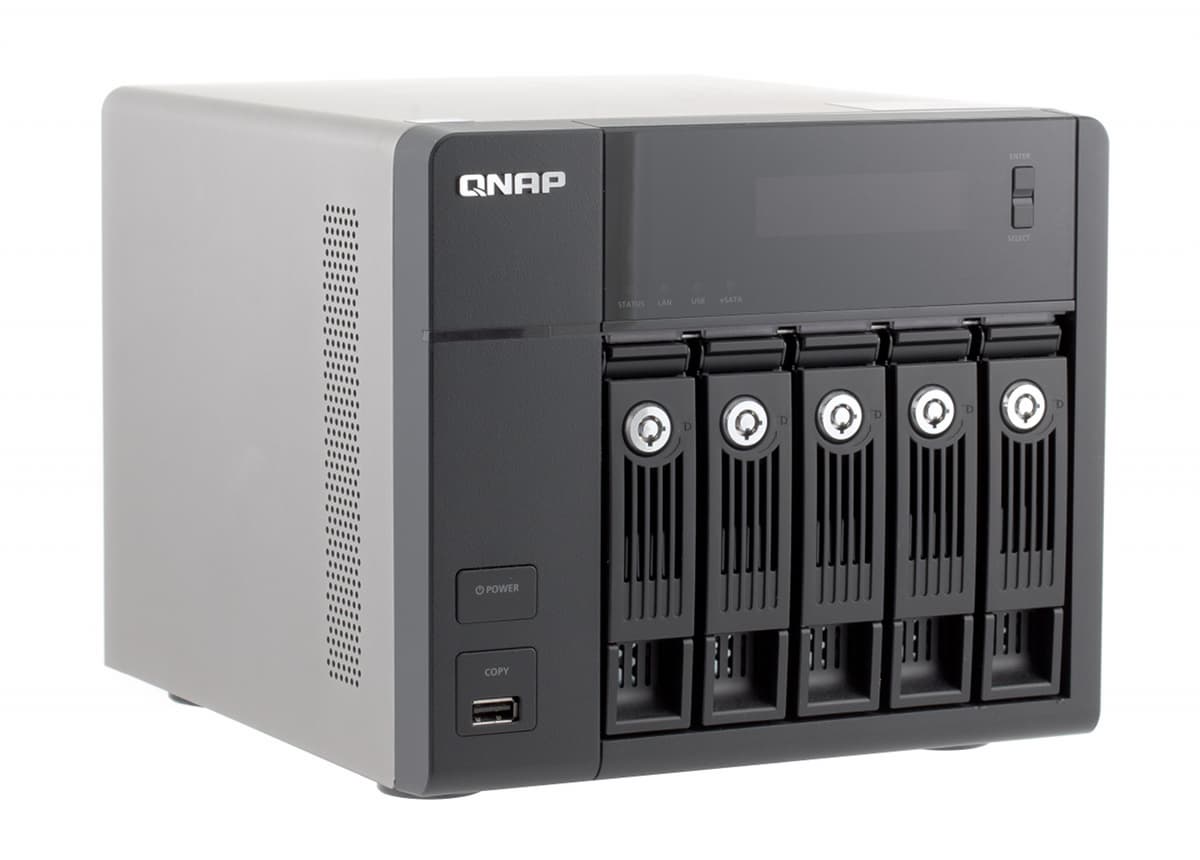

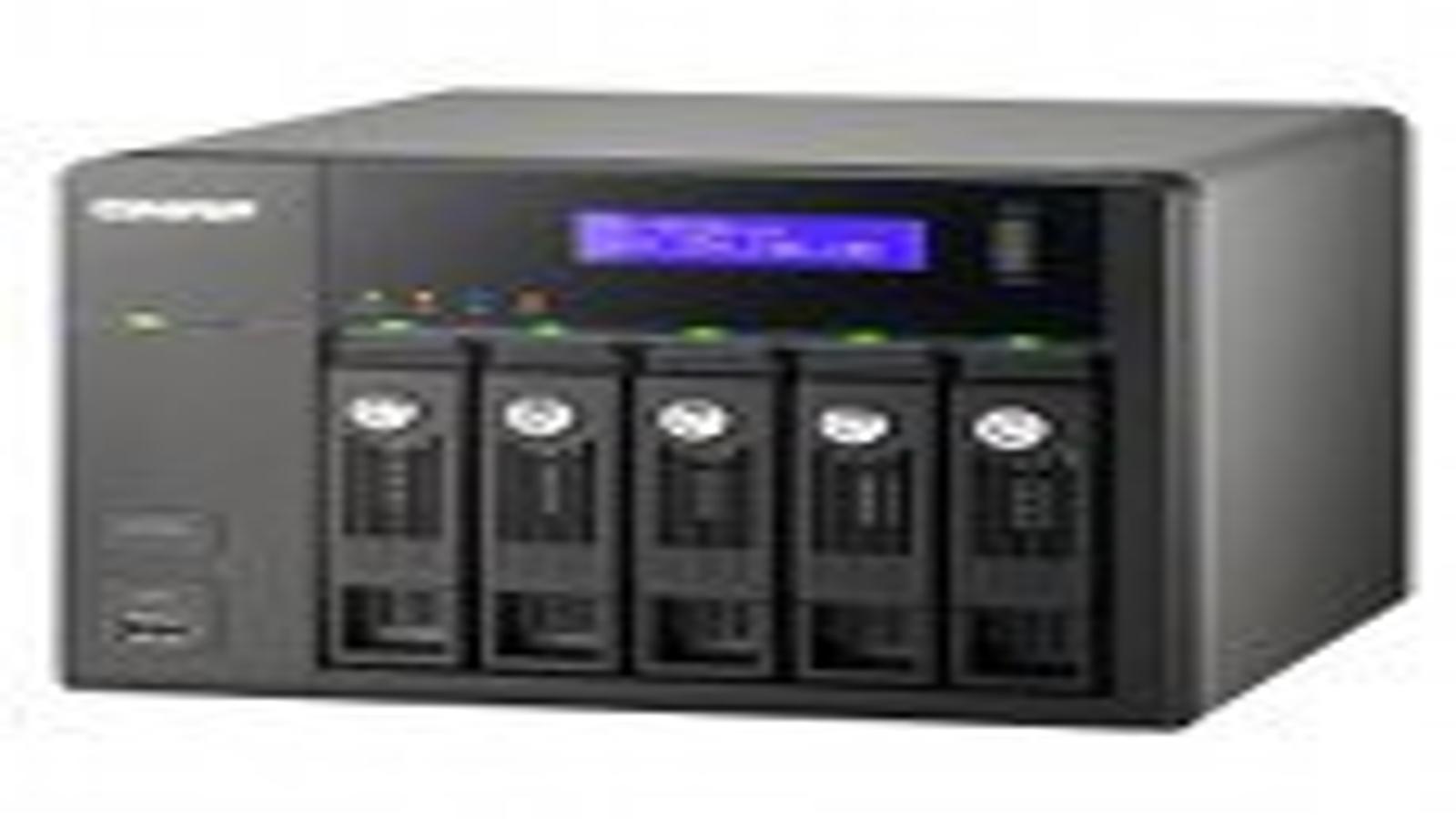

Внешний вид высокопроизводительных сетевых накопителей QNAP не меняется уже долгое время. Основное визуальное отличие между ними — число отсеков для дисков. В данном случае их пять. Конечно же, поддерживается и горячая замена. Кожух NAS изготовлен из алюминия темно-серого цвета, передняя панель — черный матовый и глянцевый пластик. Несущие элементы задней и нижней частей корпуса выполнены из стали.

Характерной особенностью топовых устройств является наличие двухстрочного дисплея на лицевой панели. С использованием пары кнопок, расположенных рядом с ним, можно осуществлять некоторые операции по настройке и управлению накопителем. Не очень понятно, почему бы не поставить хотя бы пять кнопок — удобство явно существенно повысилось бы. Тем более что и места достаточно много.

Кроме дисплея, есть и обычные светодиодные индикаторы — состояния и активности сети, а также портов USB и eSATA. Каждый дисковый отсек также снабжен индикатором состояния винчестера.

Слева в нижней части есть кнопки включения NAS и копирования данных с устройства, подключенного к порту USB (если быть более точным — ее функция настраивается в меню). Последний находится «внутри» самой кнопки, что, конечно, оригинально с точки зрения дизайна, но в случае использования крупногабаритных USB-накопителей ей может быть трудно воспользоваться.

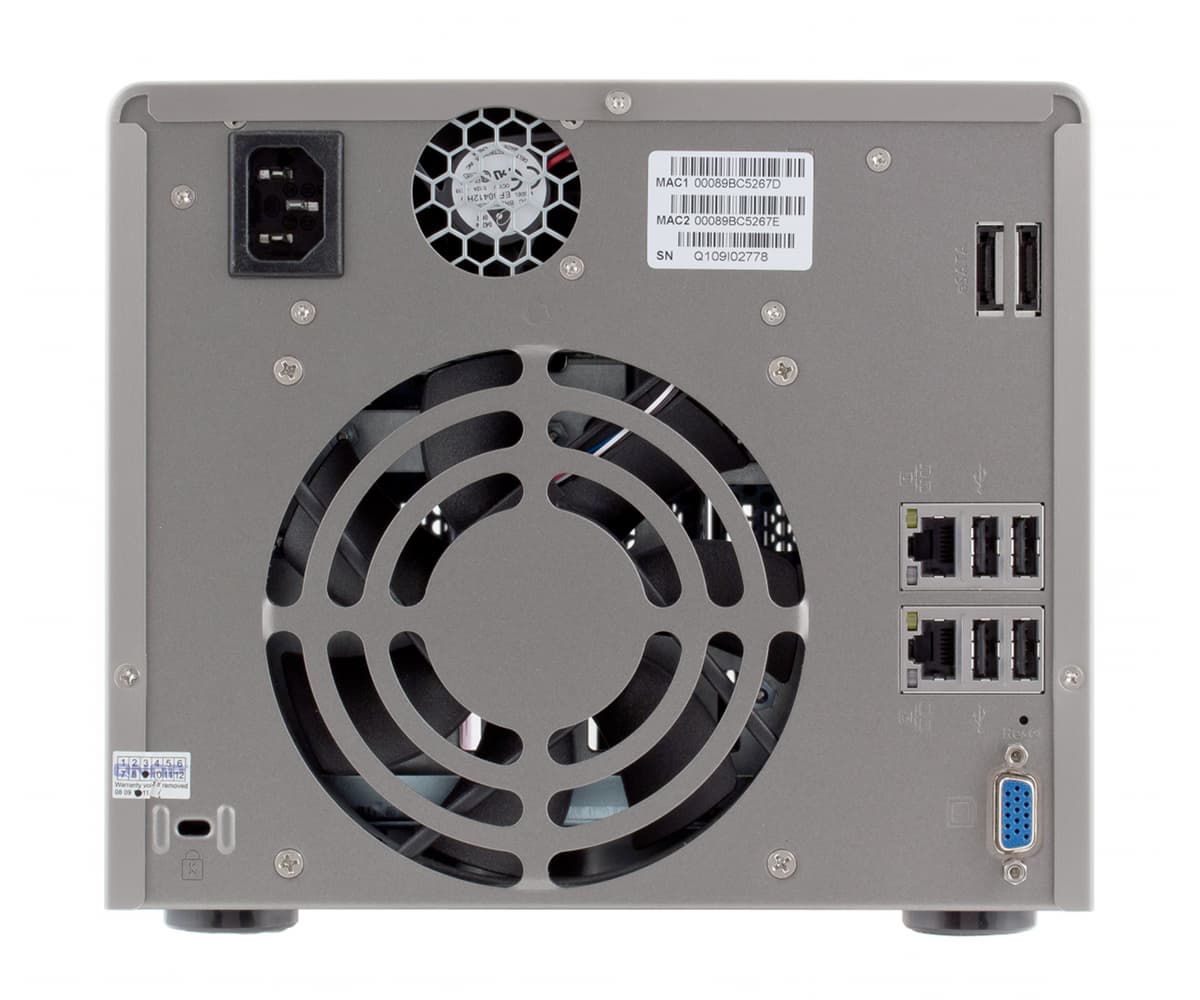

На задней панели расположен вентилятор основной системы охлаждения (120×25 мм), вход блока питания и его вентилятор (40×20 мм) и все порты ввода-вывода: два порта гигабитной сети, четыре порта USB 2.0, два порта eSATA и порт VGA. Есть и скрытая кнопка для сброса настроек.

Конструкция и аппаратные характеристики

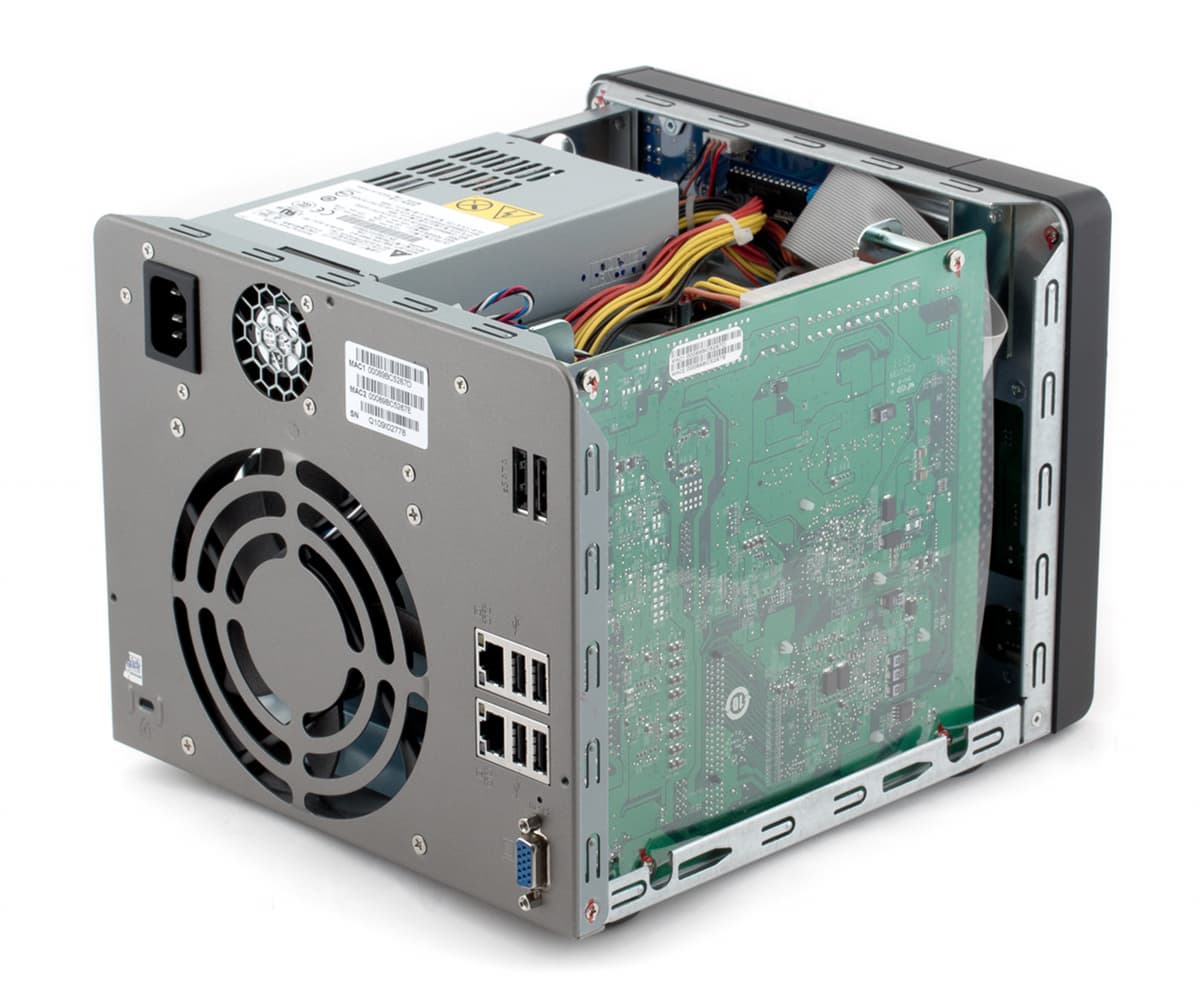

Основой конструкции накопителя служит стальная рама. На ней закреплен блок питания (Delta DPS-250AB-44D), главная печатная плата, бекплейн для винчестеров, а также печатные платы для фронтальных разъемов и для дисплея.

Платформа накопителя использует центральный процессор Intel Atom D525 (1,8 ГГц, два ядра, четыре потока), южный мост ICH9R с основными контроллерами SATA и USB 2.0, модуль оперативной памяти SODIMM объемом 1 ГБ и два сетевых контроллера 82574L. Для хранения копии прошивки установлен флеш-модуль на 512 МБ с интерфейсом USB. Внешние порты eSATA реализованы с помощью дополнительного контроллера JMicron.

Наличие выхода для подключения монитора позволит пользователю войти в BIOS накопителя и при необходимости установить собственную ОС. Однако мы бы рекомендовали все-таки работать с фирменным программным обеспечением, тем более что его стоимость входит в общую цену и составляет в ней даже бо́ льшую долю, чем стоимость «голого железа».

Тестирование накопителя осуществлялось с прошивкой версии 3.4.0 Build0212.

Сборка и настройка

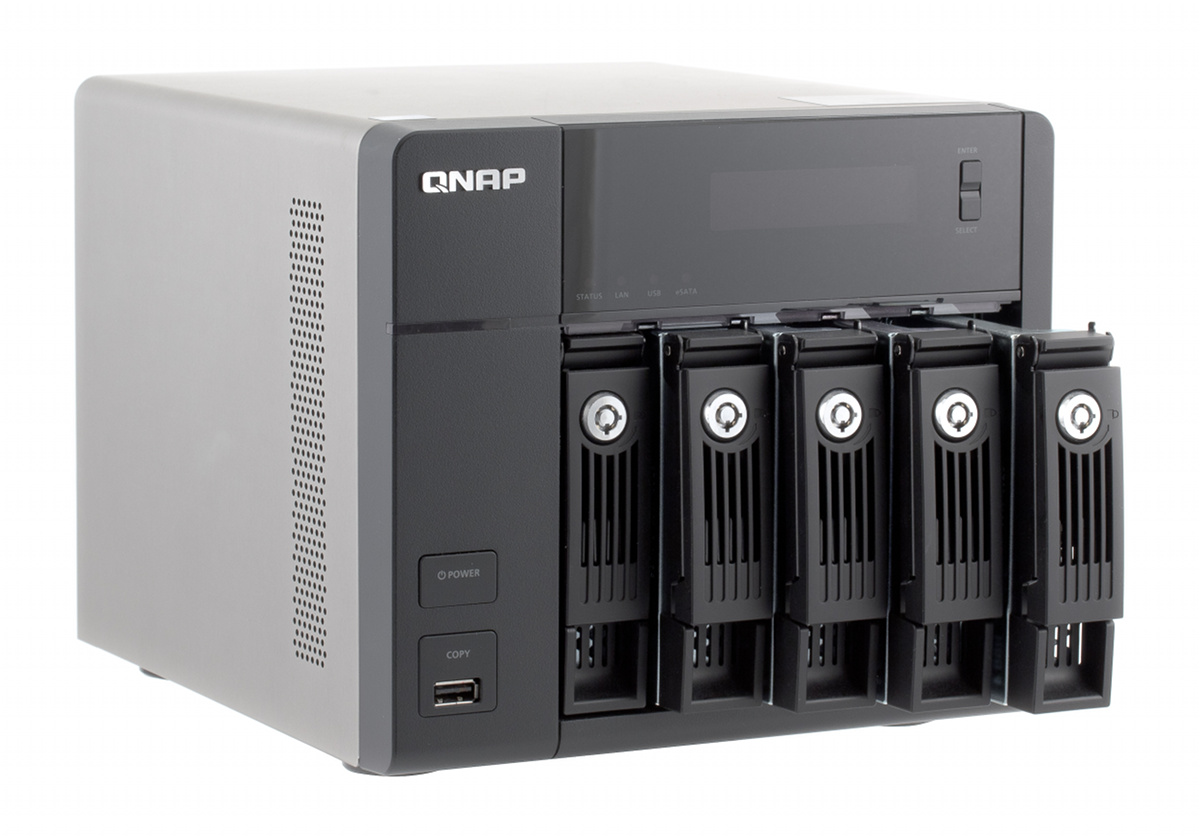

От этапа установки винчестеров, разумеется, никуда не деться — снимаем рамки, прикручиваем диски, возвращаем рамки на место. Устройство поддерживает крепление как обычных 3,5-дюймовых накопителей, так и 2,5-дюймовых винчестеров. Диски рекомендуется подбирать из списка совместимости, опубликованного на сайте производитея. Недавно в нем появились и модели объемом 3 ТБ. Явным плюсом многих последних моделей QNAP, в частности рассматриваемой TS-559 Pro+, является отсутствие необходимости установки прошивки на диски с использованием специализированного программного обеспечения. Она в запакованном виде хранится на встроенном флеш-диске и после первого включения с новыми винчестерами автоматически устанавливается на них. При желании пользователь может на этом этапе выбрать нужный режим массива для дисков, если их несколько. Так что ставим накопитель, включаем, ждем несколько минут — и уже можно работать. На экране устройства отображаются этапы установки, и в конце пользователь видит присвоенный DHCP-сервером IP-адрес, по которому может обратиться браузером для дальнейшей настройки.

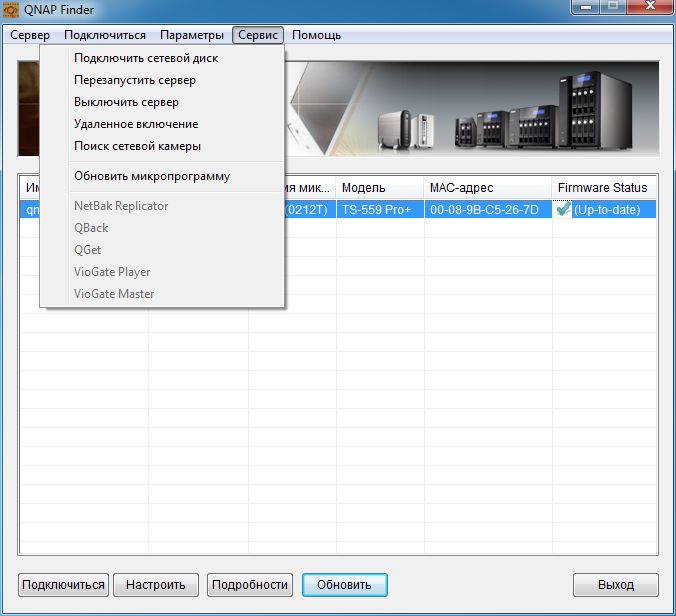

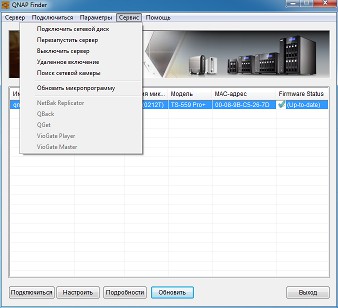

В комплект поставки входит специализированная утилита QNAP Finder, которая кроме поиска устройства в сети, реализует еще несколько функций: отображение детальной информации об устройстве, подключение к веб-интерфейсу накопителя, изменение сетевых настроек, выключение/перезагрузка/включение по сети, обновление прошивки и др.

Основная работа по настройке накопителя осуществляется через веб-интерфейс. Он может работать по шифрованному соединению (HTTPS) и переведен на несколько языков, включая русский. Обеспечивается поддержка всех популярных браузеров.

На первой странице пользователю будет предложено подключиться к интерфейсу администрирования, файловому менеджеру и другим активным веб-приложениям накопителя. К сожалению, после выбора раздела и авторизации, переход к другим страницам будет сопровождаться еще одним вводом имени и пароля, что не очень удобно.

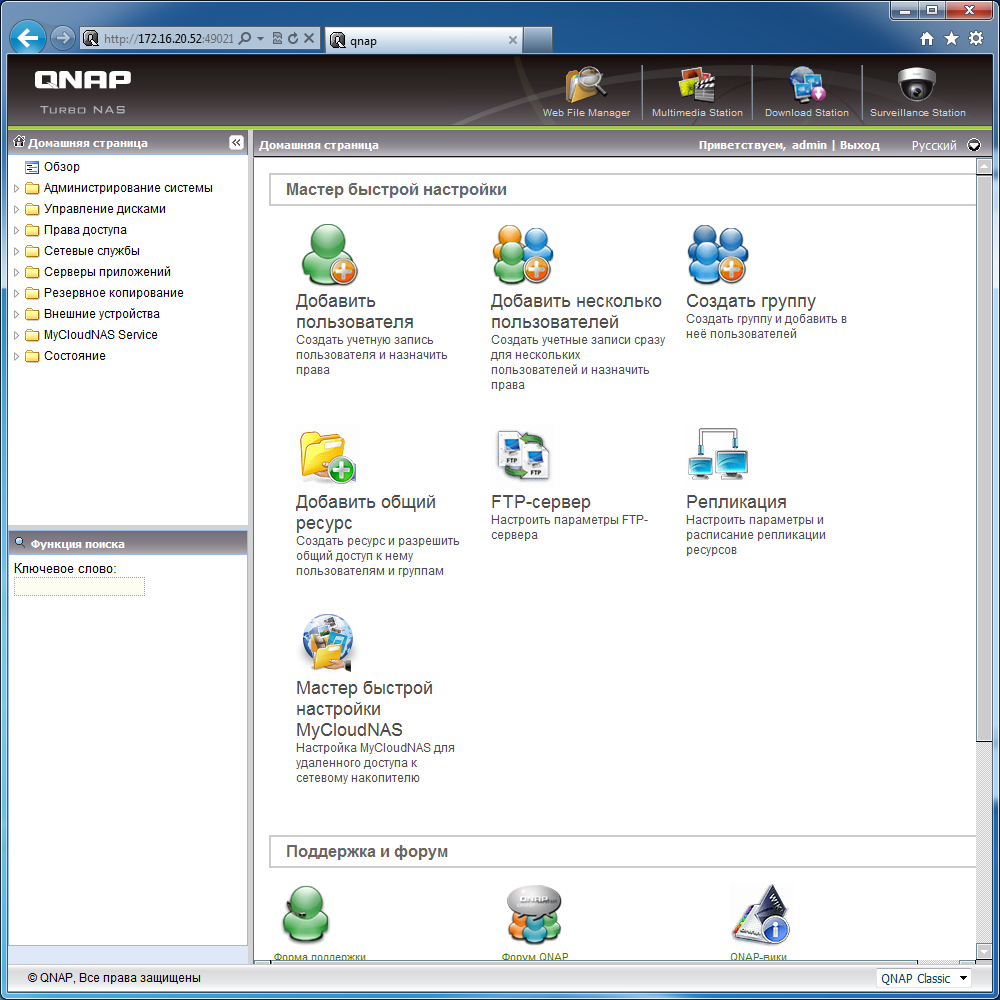

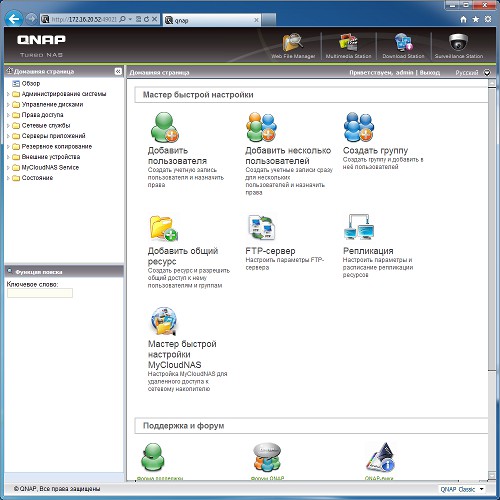

В основной части окна после подключения пользователь увидит ссылки на избранные пункты, ссылки на интернет-ресурсы производителя и ленту новостей компании. Меню настроек накопителя представлено в привычном виде «дерева» с группировкой отдельных страниц по тематике.

Первая группа — «Администрирование системы». Здесь пользователь может установить сетевое имя системы, настроить встроенные часы, выбрать кодировку имен файлов для не совместимых с Unicode клиентов и установить правила выбора паролей пользователями.

Сетевые настройки включают в себя выбор параметров двух сетевых интерфейсов, в том числе Jumbo Frames и поддержку IPv6. При наличии совместимого коммутатора, интерфейсы можно объединить для повышения надежности и/или скорости. Накопитель имеет поддержку и беспроводных USB-адаптеров, список совместимости в момент написания статьи составлял дюжину моделей, большинство из которых — стандарта 802.11n. Отметим, что устройство поддерживает и протокол SNMP, а MIB-файл можно загрузить прямо с накопителя.

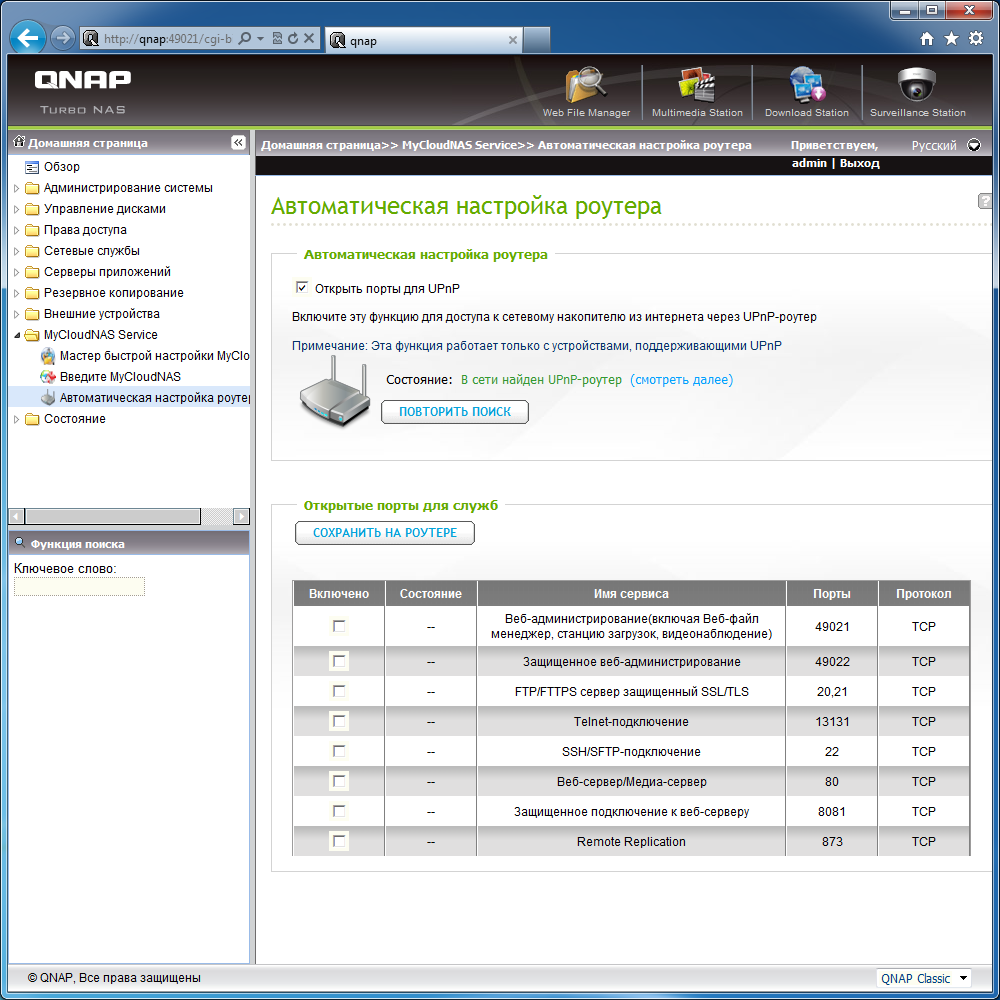

Накопитель оборудован встроенным программным модулем для упрощения настройки публикации сервисов в интернете — для этого требуется наличие UPnP-совместимого роутера и внешнего IP-адреса у него. Помощник позволяет просто установить галочки напротив требуемых сервисов без необходимости использовать интерфейс роутера для трансляции портов. Предусмотрен и встроенный клиент DDNS для специального сервиса MyCloudNAS, который упрощает настройку удаленного доступа к накопителю.

Повысить безопасность работы с накопителем можно настройкой встроенных блокировок при обнаружении подбора пароля (работает для большинства сервисов) и использованием межсетевого экрана. Для корпоративных пользователей может быть полезной опция по загрузке собственного сертификата SSL и интеграция устройства в Windows Active Directory.

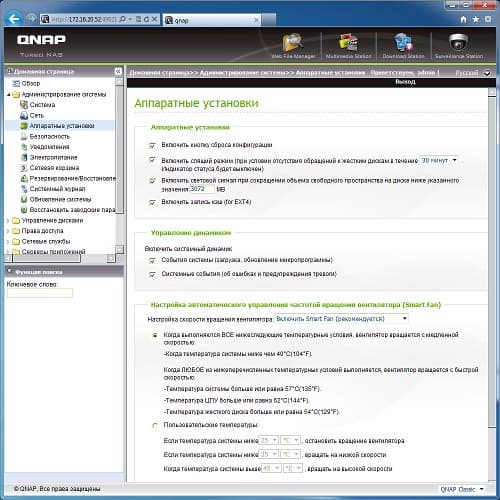

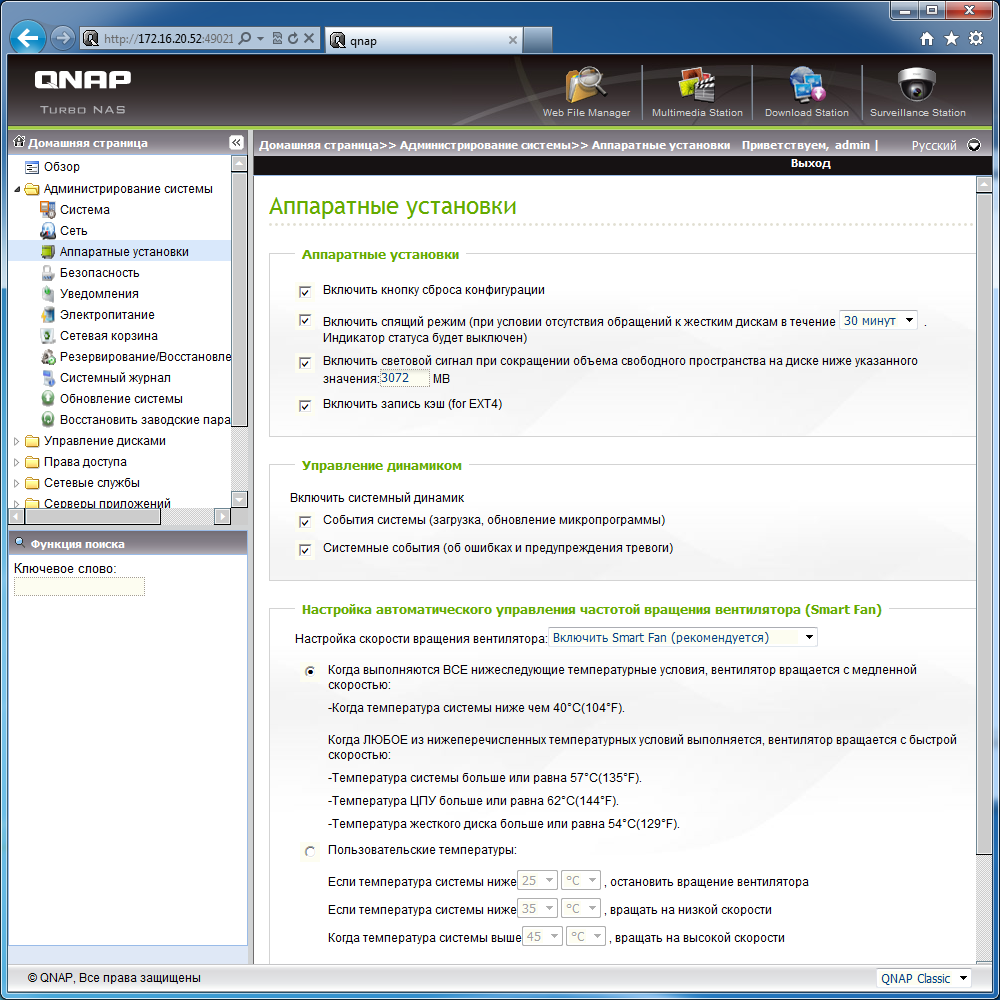

Пользователь имеет доступ к некоторым аппаратным настройкам — режимам управления вентилятором, звуковым сигналам. Есть достаточно большой набор опций для управления питанием — отключение дисков в случае отсутствия активности, установка расписания работы, поддержка WOL («Wake on LAN»).

В накопителе предусмотрено ведение сразу нескольких журналов — основного (системного) и подключений по разным протоколам (включая FTP, SAMBA, SSH и другие). Есть возможность хранения журналов на сервере Syslog, а для экстренной связи с администратором предусмотрена отправка сообщений по SMS и электронной почте (SMTP с поддержкой авторизации и шифрования).

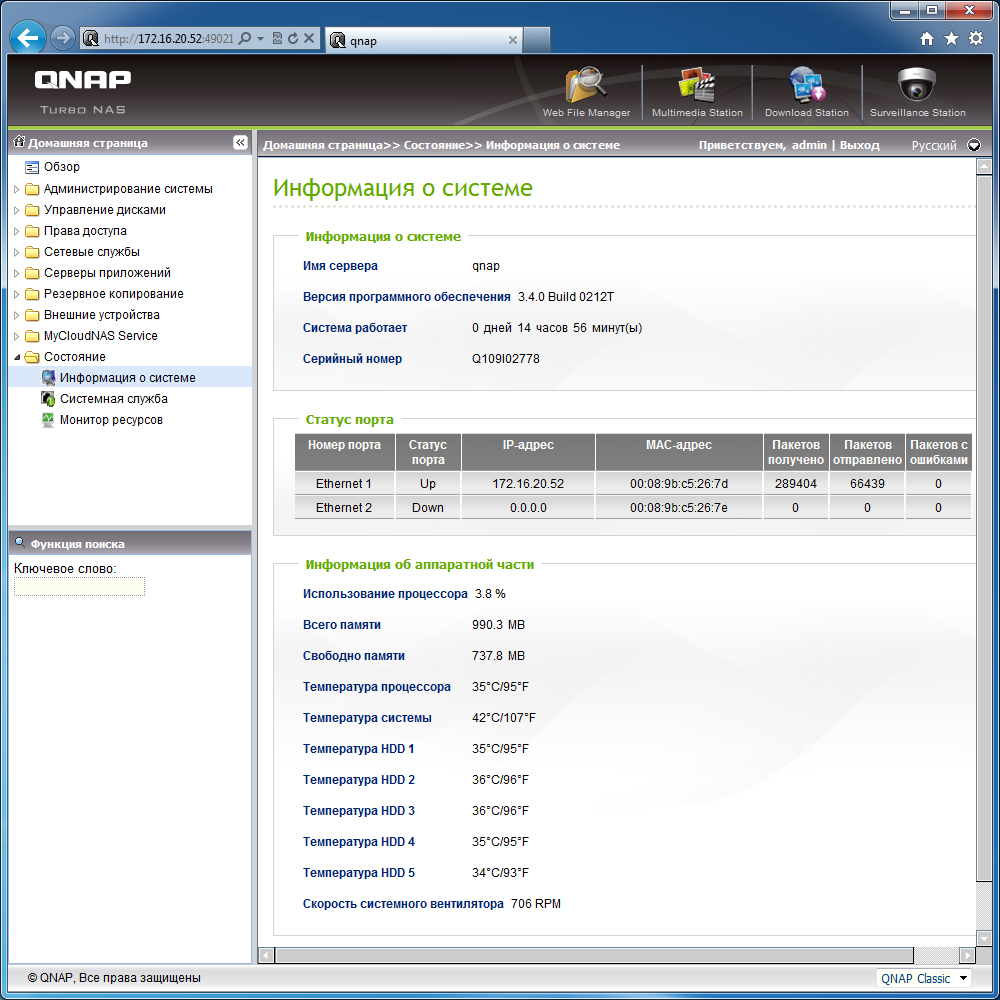

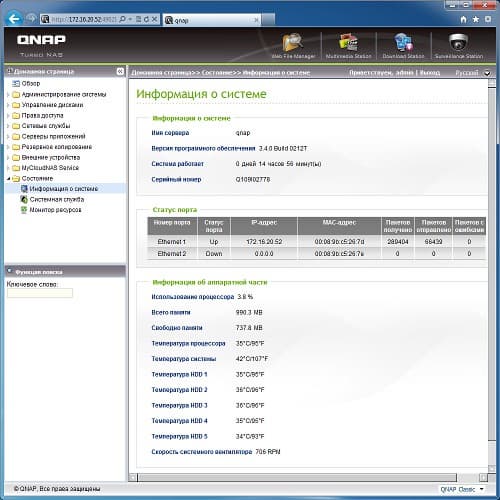

Отдельные страницы статуса позволяют быстро оценить состояние накопителя и активность сервисов. Отдельно отметим группу страниц, на которых можно посмотреть графики загрузки процессора, памяти, сети и список активных процессов.

В устройстве не забыли и про стандартный набор из обновления прошивки, сохранения, восстановления и сброса настроек.

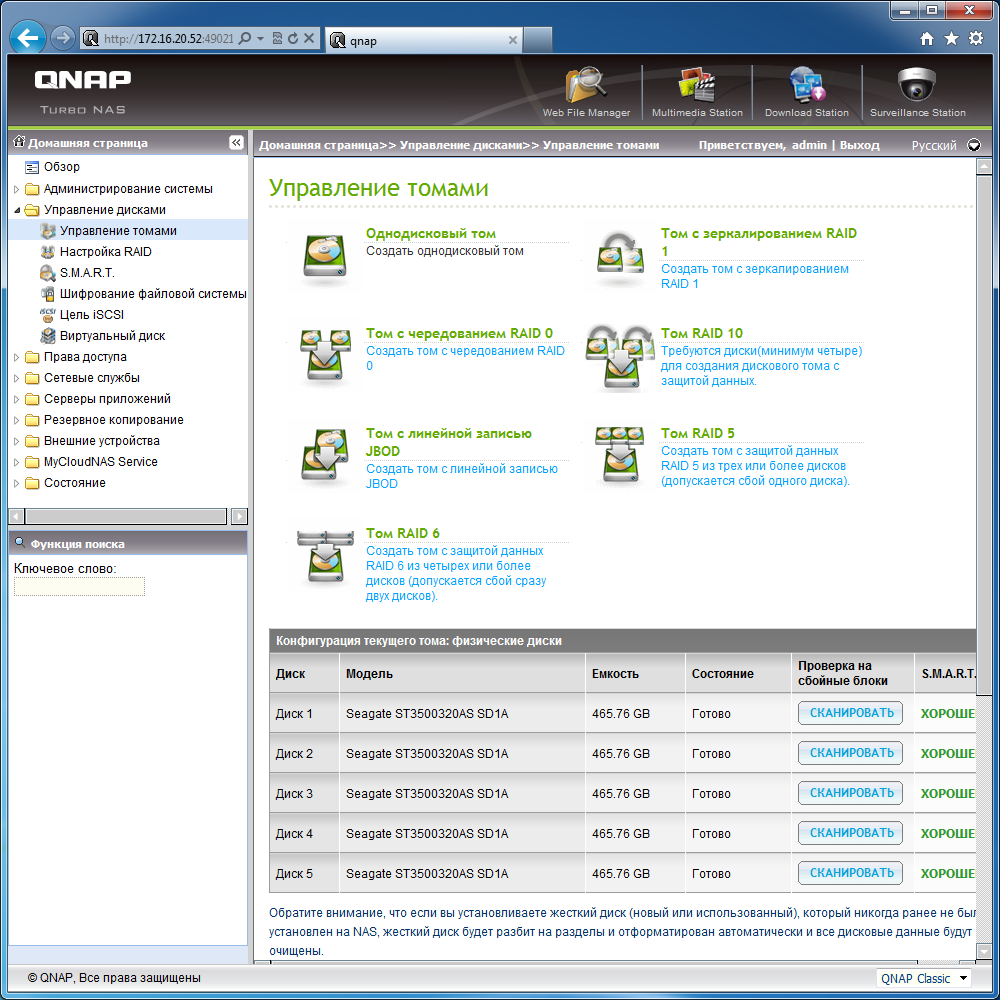

Вторая, пожалуй наиболее важная, группа настроек — управление дисками и томами. Накопитель позволяет использовать пять винчестеров для организации нескольких массивов из одиночных дисков, JBOD, RAID0, RAID1, RAID5, RAID6 и RAID10. Число томов ограничивается только числом дисков. Отметим, что внешние винчестеры, даже с интерфейсом eSATA, участвовать в этих томах не могут.

При создании тома пользователь может выбрать файловую систему EXT3 или EXT4. Для томов типов 5, 6 и 10 можно выбрать диск для автоматической замены и восстановления при отказе одного из рабочих.

Для устройств подобного класса уже стало стандартом наличие возможности расширения томов и миграции без потери данных. В частности пользователь может последовательной заменой дисков отказоустойчивом массиве увеличить его объем, добавить новый диск к RAID5, преобразовать однодисковый том в отказоустойчивый массив.

Предусмотрена поддержка iSCSI в виде создания соответствующих томов на уже существующих массивах. Для данного протокола можно установить политики прав чтения/записи для определенных клиентов. Интересно, что накопитель может выступать не только как сервер iSCSI, но и как клиент — подключая диски с других серверов. После подключения, необходимо отформатировать новый том (поддерживаются файловые системы EXT3/4, FAT32, NTFS и HFS+) и создать на нем новый общий ресурс. Сложно однозначно сказать, насколько это может быть востребовано, однако возможность необычная.

Для проверки состояния винчестеров есть поддержка технологии S.M.A.R.T., включая запуск ее тестов по расписанию.

Для определения прав пользователей на доступ к ресурсам по протоколам SMB, FTP, AFP используется обычная технология проверки имени и пароля. База данных пользователей может располагаться как в самом сетевом накопителе, так и в домене Windows. В случае большого числа записей можно использовать встроенные инструменты экспорта и импорта данных о пользователях. Пользователей можно объединять в группы для упрощения администрирования.

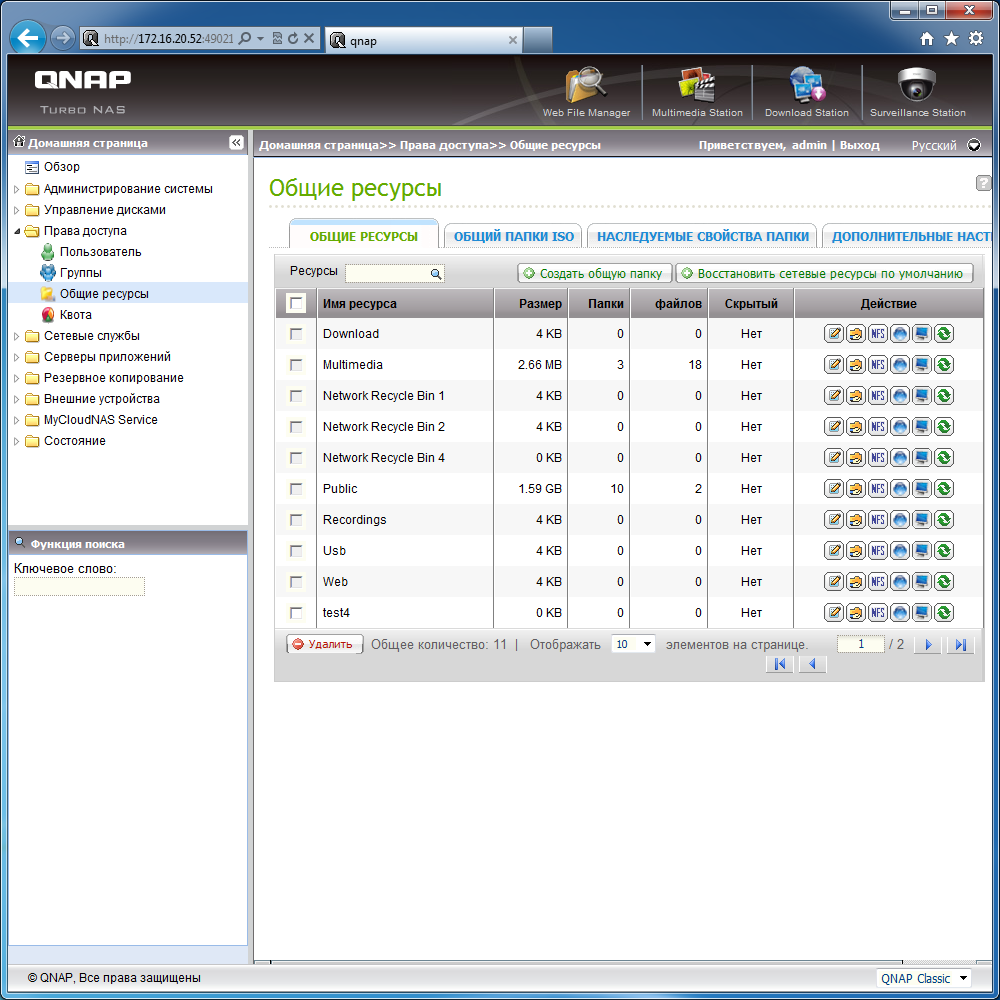

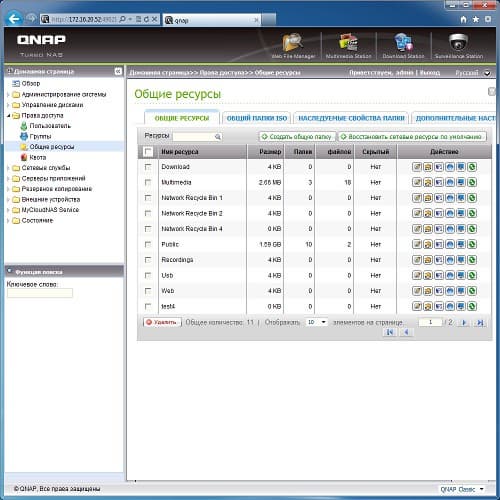

Права пользователям и группам выдаются на общие ресурсы — сетевые папки. Они создаются на существующих дисковых томах. В свойствах каждой папки можно указать опцию ее скрытия при просмотре сети, параметр OpLocks и комментарий к ее назначению.

Кроме ограничения по имени пользователя, предусмотрен вариант проверки IP-адреса клиента. В случае подключения по протоколу NFS, указывается список IP-адресов или сетей с указанием их прав.

В рассматриваемой модели есть еще несколько редких опций по работе с общими папками. Одна из них — монтирование образа ISO в новый общий ресурс. Это может быть полезно для эмуляции оптического дисковода по сети без распаковки образа и без использования специализированного ПО. Вторая — работа с расширенными правами для каталогов и файлов внутри общих папок (только для обычных дисковых томов). Третья — возможность создания виртуального общего ресурса, директории в котором представляют собой ссылки на другие сетевые ресурсы в локальном сегменте сети. Это может пригодиться для наведения порядка в сложных сетях.

Отметим поддержку работы с дисковыми квотами, которые устанавливаются индивидуально для каждого пользователя.

Не забыли и про «корзину» для удаленных по сети файлов. При активации этой опции, соответствующие директории создаются для каждого тома. Работает эта технология только для протоколов SMB и FTP.

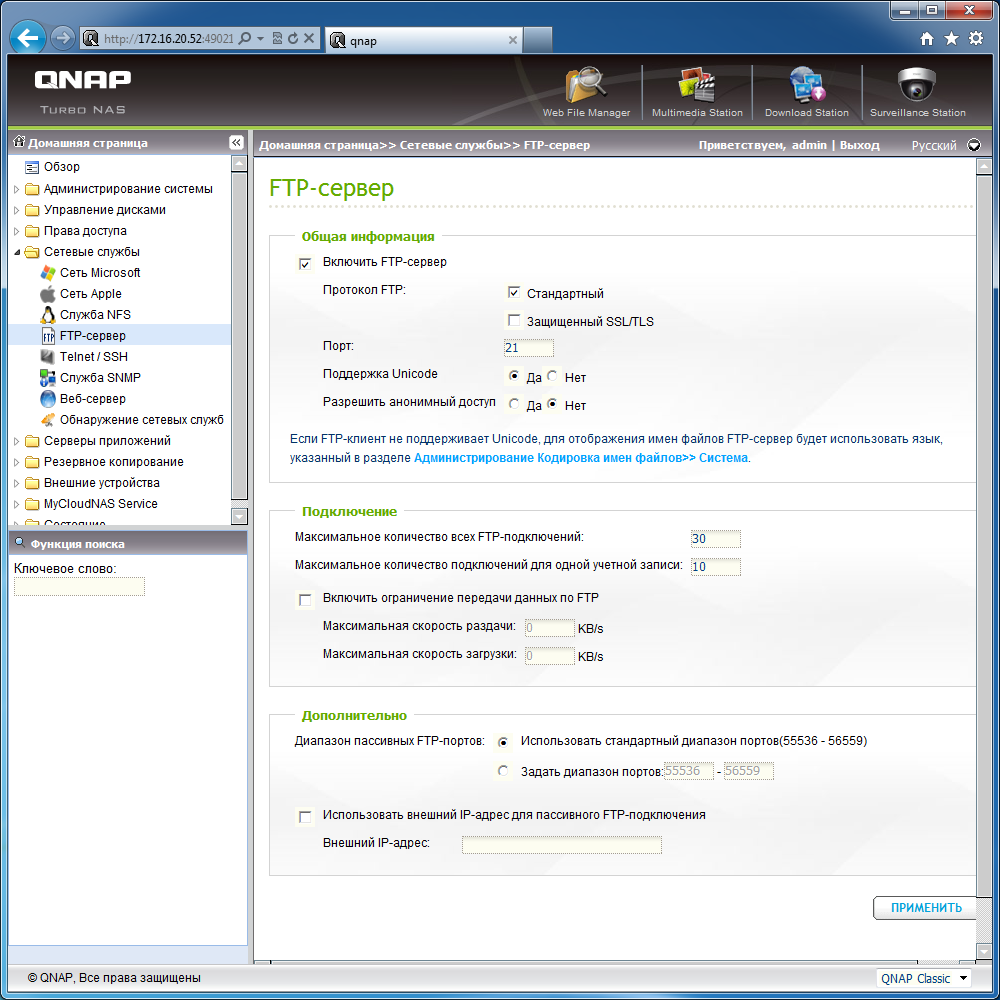

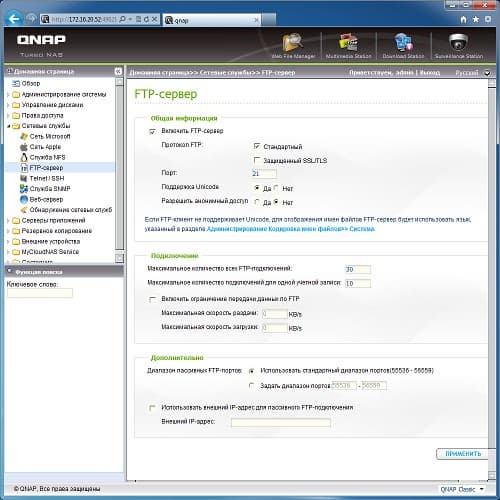

Доступ к сетевым ресурсам возможен по всем современным протоколам: SMB/CIFS, AFP, NFS, FTP и HTTP. При работе в сетях Microsoft Windows, накопитель может выступать в роли мастера сети. Предусмотрена опция использования аутентификации только по протоколу NTLMv2. AFP и NFS никаких специальных параметров не имеют. Для сервера FTP можно включить поддержку защищенных протоколов SSL/TLS Explicit, выбрать номера портов (в том числе и для пассивного режима), включить поддержку Unicode, а также ограничить число подключений и скорости загрузки и скачивания.

Автоматическое обнаружение накопителя и его сервисов в сети обеспечивается протоколами UPnP и Bonjour.

Внешние устройства

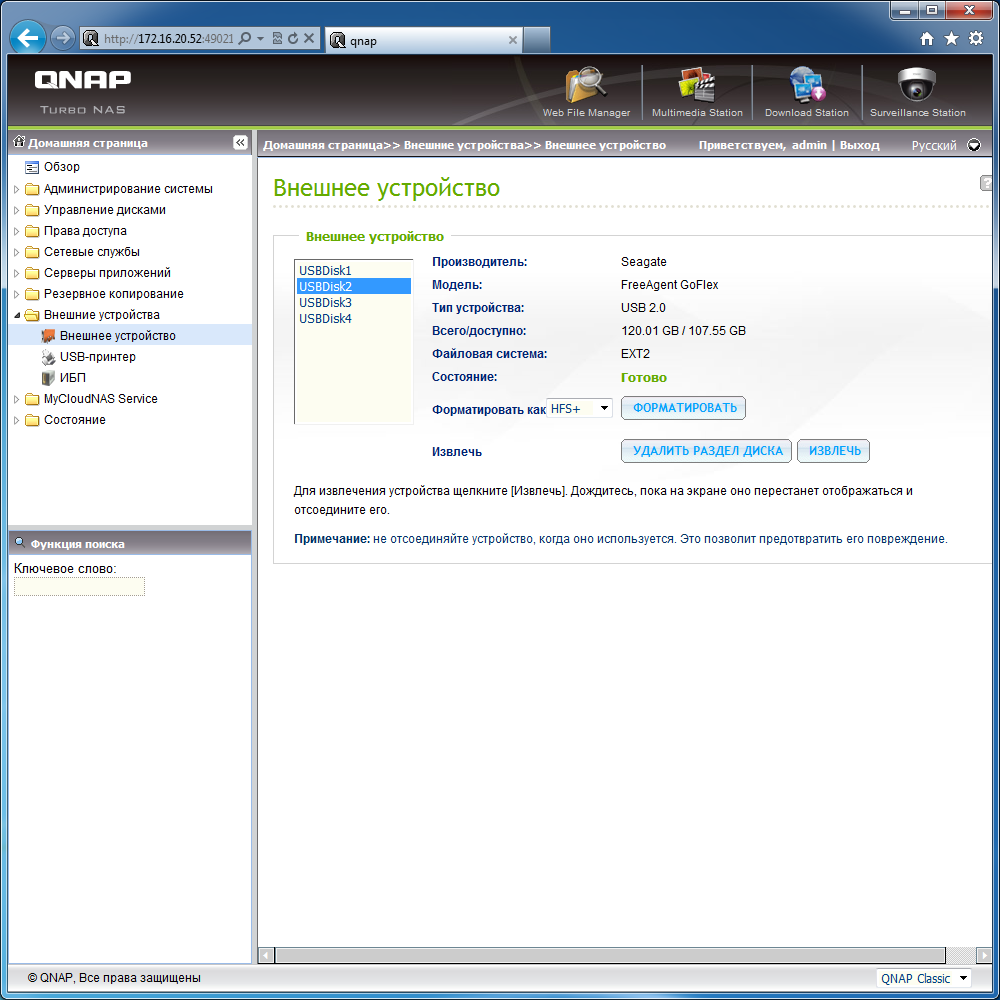

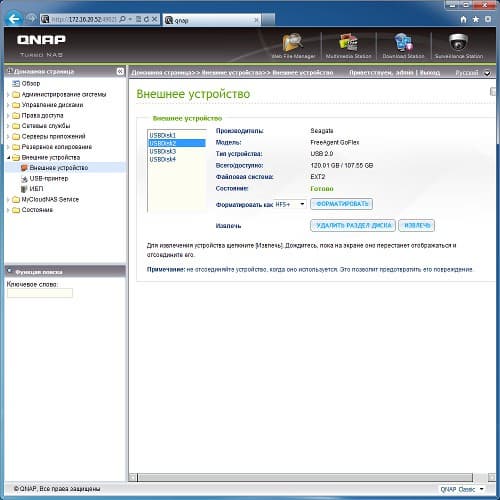

В полном соответствии со своим высоким классом, накопитель имеет большое число внешних портов: пять USB 2.0 и два eSATA. Набор поддерживаемых классов устройств обычный: накопители, ИБП, принтеры, Wi-Fi-адаптеры.

К сожалению, работа с USB-хабами не очень стабильна. Похоже, что их поддержка еще реализована не полностью. Из положительных сторон отметим поддержку нескольких разделов на дисках и всех популярных файловых систем (EXT2/3/4, FAT32, NTFS, HFS+), включая запись и возможность форматирования тома в них (кроме EXT2) прямо из интерфейса накопителя. Каждый том работает как отдельный сетевой ресурс. Пользователь может установить на него собственные права. Они запоминаются исключительно для имени вида «USBdiskN», а не действительно данного тома, что несколько затрудняет работу при переподключениях накопителей. Безопасное отключение дисков возможно через веб-интерфейс.

Фронтальный порт USB может быть использован совместно с расположенной «вокруг» него кнопкой, назначение которой можно изменить в настройках: копирование данных с внешнего накопителя в выбранную папку, синхронизация внешнего накопителя и папки или копирование данных на внешний накопитель из папки.

Принтеров к устройству можно подключить максимум четыре. При необходимости есть ограничении доступа к ним по IP-адресу клиента. У МФУ будет работать только функция печати.

Совместная работа с источником бесперебойного питания позволяет безопасно отключать накопитель в случае проблем с питанием. При необходимости устройство может работать как сервер ИБП для других NAS — для этого нужно включить сервис и указать до шести IP-адресов клиентов.

Подключение беспроводного адаптера позволяет работать с сетевым накопителем по Wi-Fi. Отметим, что допускается одновременная работа нескольких сетевых интерфейсов, но как роутер между сетями накопитель не работает.

Дополнительные функции и расширение возможностей

Как и другие производители, QNAP выпускает единые с точки зрения наполнения функциями прошивки для всех своих устройств. Минимальные отличия могут быть вызваны только разными аппаратными платформами (например, не у всех есть eSATA или поддержка WOL). Так что не удивляйтесь, что в этой, ориентированной на бизнес-применения, модели есть и медиасервер и модуль автономной загрузки файлов.

Учитывая, что компания находится в плотной группе лидеров, возможности ее устройств выходят далеко за рамки предоставления файлов в общее пользование по сети.

Одним из важных вопросов сегодня является возможность получить доступ к данным из любой точки сети Интернет. Для этого в накопителе есть файловый менеджер, работающий через браузер, в том числе и с использованием протокола HTTPS. С его помощью файлы можно скачивать, закачивать, копировать, удалять и переименовывать. Иначе говоря, пользователь получает по сути полный контроль над ними. Отметим возможность открытия совместимых документов в Google Docs.

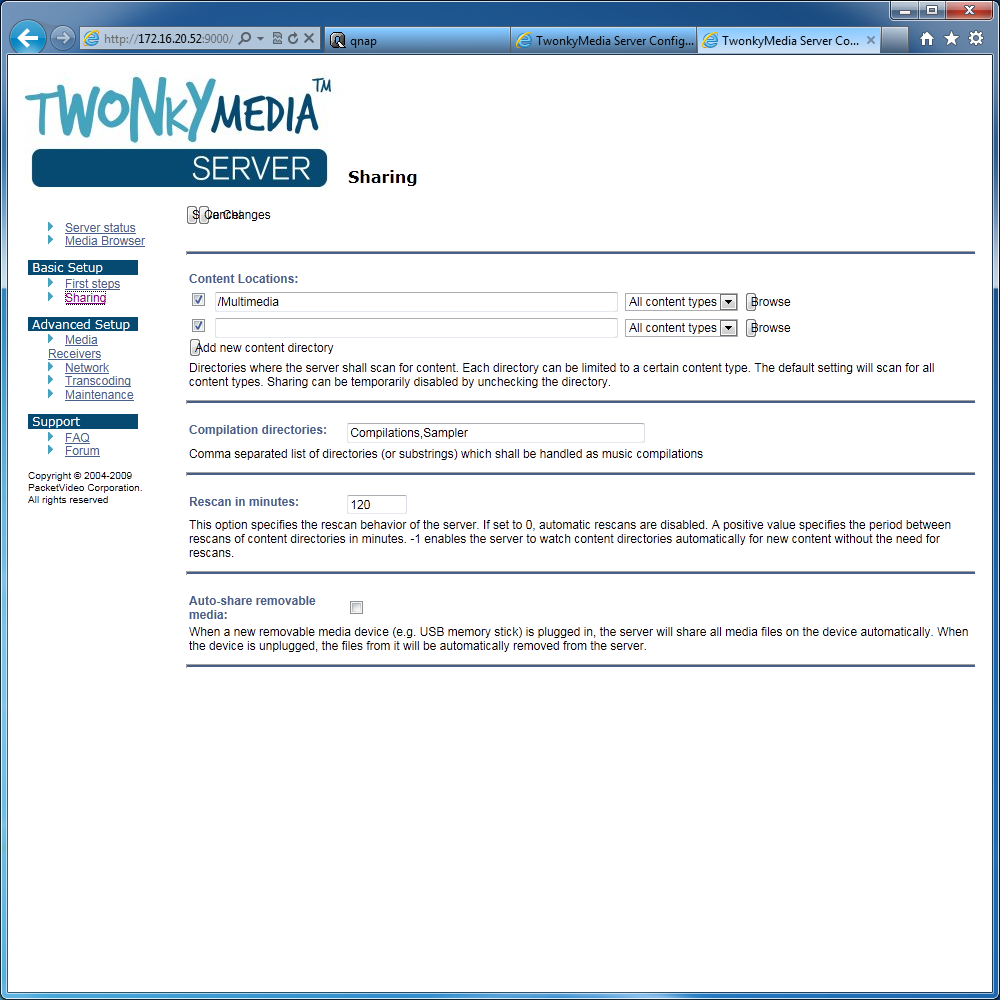

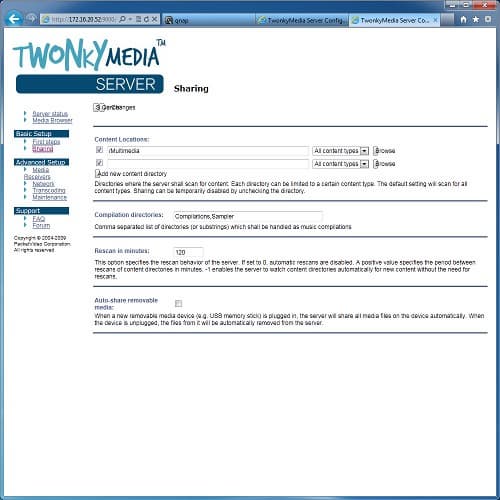

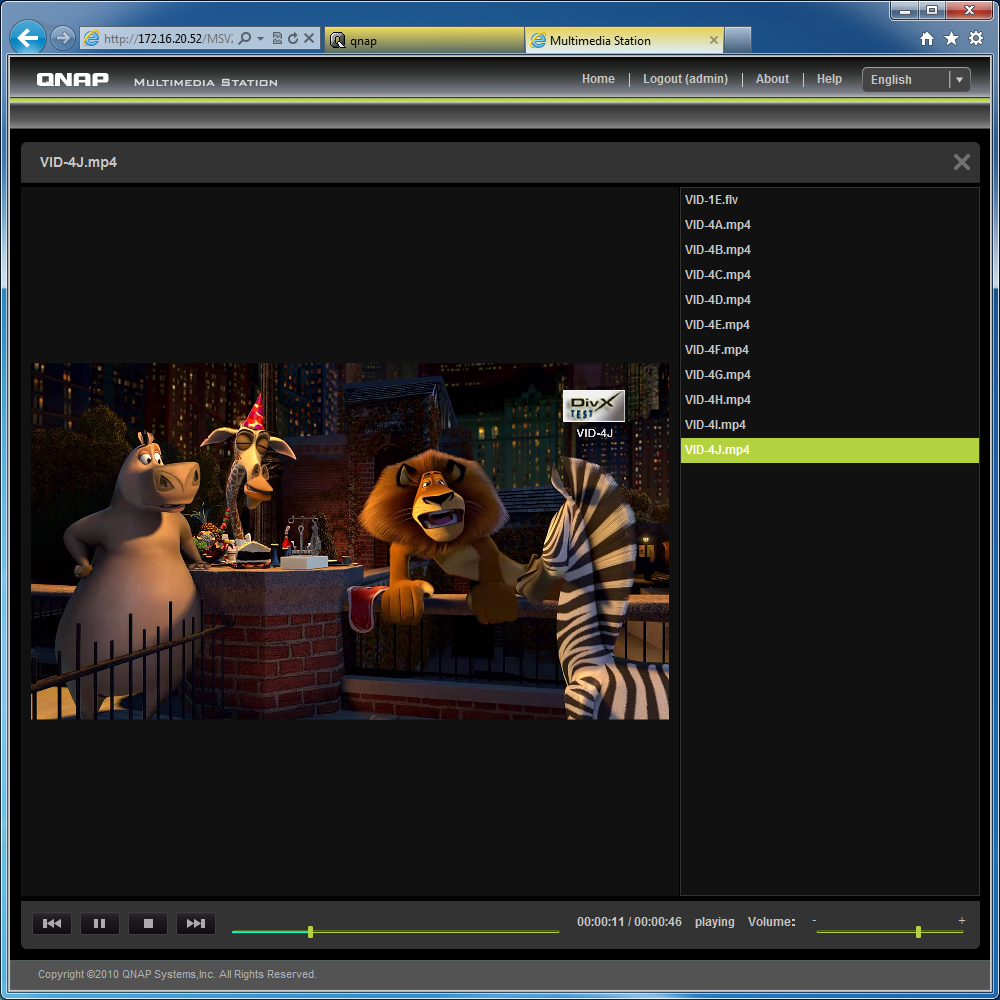

Функция «Медиа-сервер» представляет собой вариант доступа к данным через браузер с ориентацией на мультимедиа. Система работает с собственной базой пользователей на стандартном для модуля веб--сервера порту и позволяет назначать им права на выбранные директории внутри штатной папки «Multimedia» или предоставлять к ним открытый доступ. Многие форматы могут просмотрены прямо через браузер — включая фотографии (JPEG, GIF, PNG), музыку (MP3) и видео (MPEG, AVI, MP4, WMV). В последнем случае устройство транскодирует ролик в формат FLV, если он не совместим с флеш-плеером. Пользователь может загружать свои альбомы и публиковать избранные фотографии в социальных сетях (предварительно нужно настроить доступ к NAS из сети Интернет).

QNAP предлагает для работы с медиасервером специальную программу для мобильных устройств Apple и Android. «QMobile» позволяют просматривать каталог медиабиблиотеки, смотреть фотографии, слушать музыку и воспроизводить видео. Конкретный список форматов зависит от клиентского устройства. Например, на HTC Desire можно смотреть видео до 720p в формате MP4 с кодеком H.264. Эту же программу можно использовать для загрузки на сетевой накопитель фотографий с телефона.

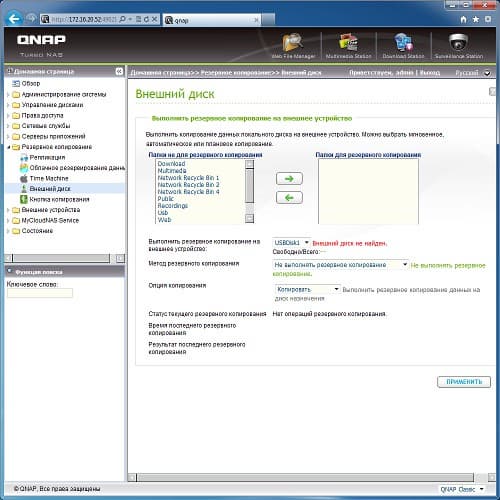

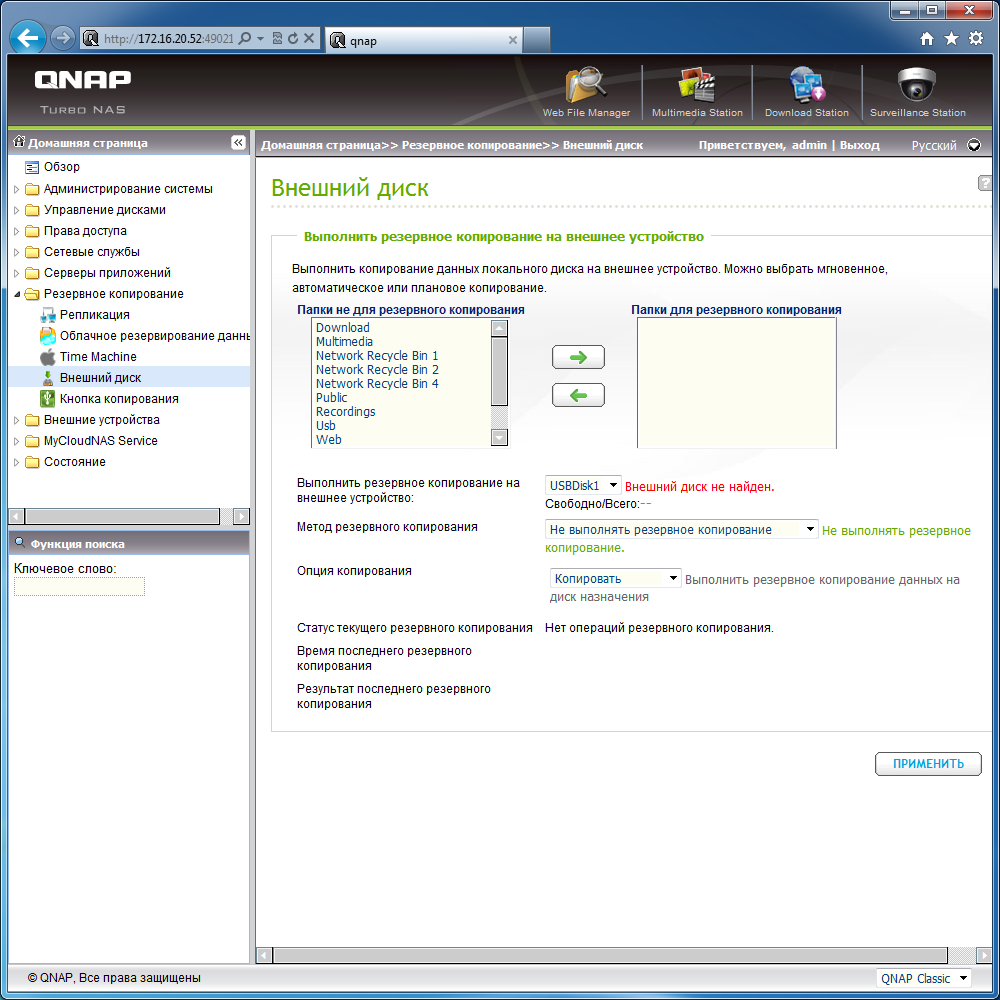

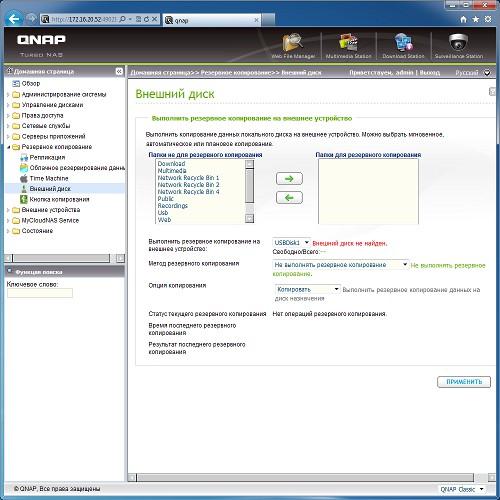

Вторая группа утилит касается резервного копирования. Накопитель может выступать в качестве сервера Rsync и RTRR (Real time remote replication — репликация ресурсов в реальном времени) для других устройств в сети. Аналогичным образом можно запрограммировать несколько заданий на самом накопителе для копирования данных с него по указанным протоколам. Есть и поддержка работы с удаленными серверами FTP. Кроме удаленных серверов, можно настроить копирование данных из одной папки в другую, в том числе и на внешний диск. Запускать задания можно в ручном режиме или же по расписанию. Недавно в прошивках QNAP появилась поддержка сервисов Amazon S3 и Elephantdrive. Для второго из них есть возможность использования 30-ти дневного пробного периода. Отдельно стоит упомянуть поддержку Time Machine для компьютеров с Mac OS.

Маловероятно, что мультимедийные возможности NAS будут использоваться в бизнес-среде, но прошивки близки по функциональности для различных линеек Turbo NAS, так что и в рассматриваемом устройстве есть сервер UPnP/DLNA (на базе продукта TwonkyMedia) и сервер iTunes. Первый из них позволяет использовать любые общие папки для хранения файлов, что достаточно удобно для подобного многодискового устройства. При необходимости параметры сервера можно изменить из его собственного веб-интерфейса. Совместимость с медиаформатами и плеерами на высоте — в большинстве конфигураций можно без проблем просматривать в том числе и видео высокого разрешения. С iTunes ситуация типичная — используются только файлы MP3 и M4A из папки «Multimedia», а возможность настройки сервиса не предусмотрена.

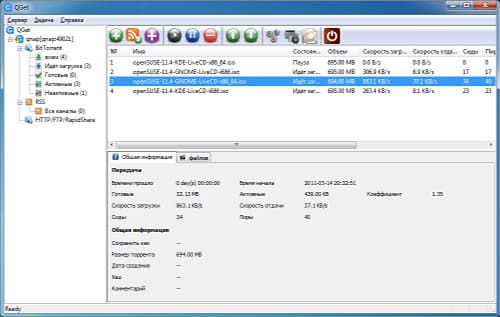

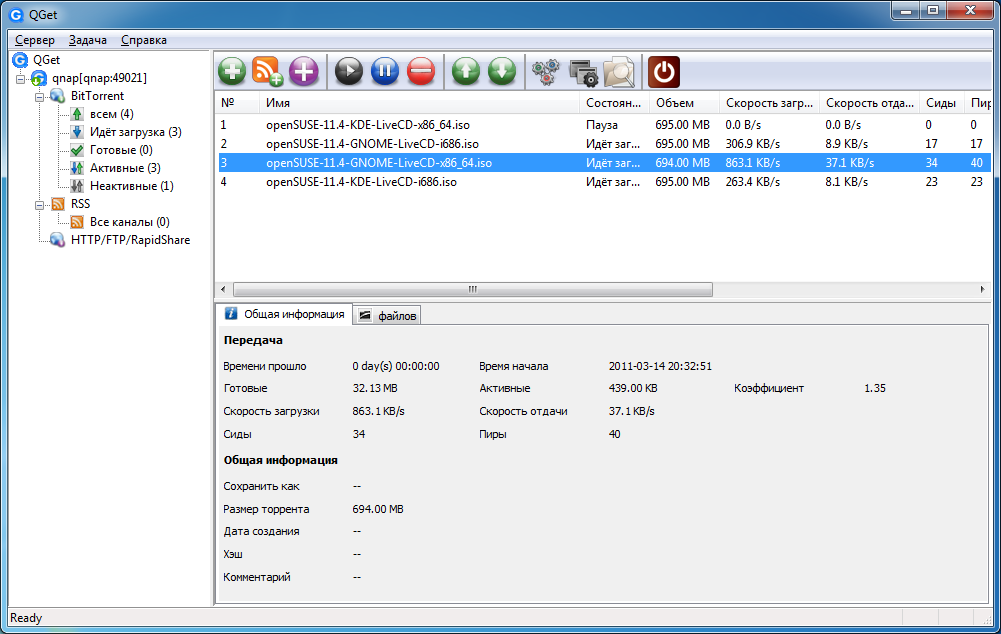

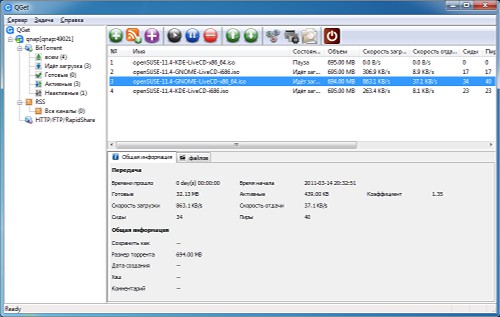

Не обошлось и без сервиса для автономной загрузки файлов по протоколам HTTP, FTP и BitTorrent. В новой версии прошивки изменился внешний вид страницы управления — она стала явно более понятной и простой. К сожалению, управлять загрузками может только администратор системы, что не очень удобно. Кроме веб-интерфейса можно использовать утилиту QGet, которая есть в версиях для Windows и для Mac OS X.

Глобальные настройки сервиса включают в себя только один параметр — выбор времени работы. Для протокола BitTorrent можно выбрать максимальное число активных задач (в рассматриваемой версии прошивки — до 30), рейтинг для автоматического окончания раздачи задания, директории работы, номера портов (благодаря UPnP они могут быть автоматически проброшены на роутере), включить DHT и шифрование, ограничить максимальные общие скорости загрузки и отдачи, а также ограничить общее и индивидуальное для задачи число пиров. В случае с протоколами HTTP/FTP можно установить свой лимит одновременных загрузок и скорости, а также указать данные аккаунта на сервисе rapidshare.com. Система позволяет загружать данные из лент RSS, но подобрать совместимую ленту для проверки нам не удалось.

Более характерным для целевой аудитории будет использование накопителя как веб-сервера. Есть возможность создания сразу нескольких виртуальных серверов, поддержка MySQL и интерпретатор PHP. Пользователь может выбрать порт и включить поддержку SSL. Для MySQL предусмотрен и сетевой режим работы с удаленными подключениями.

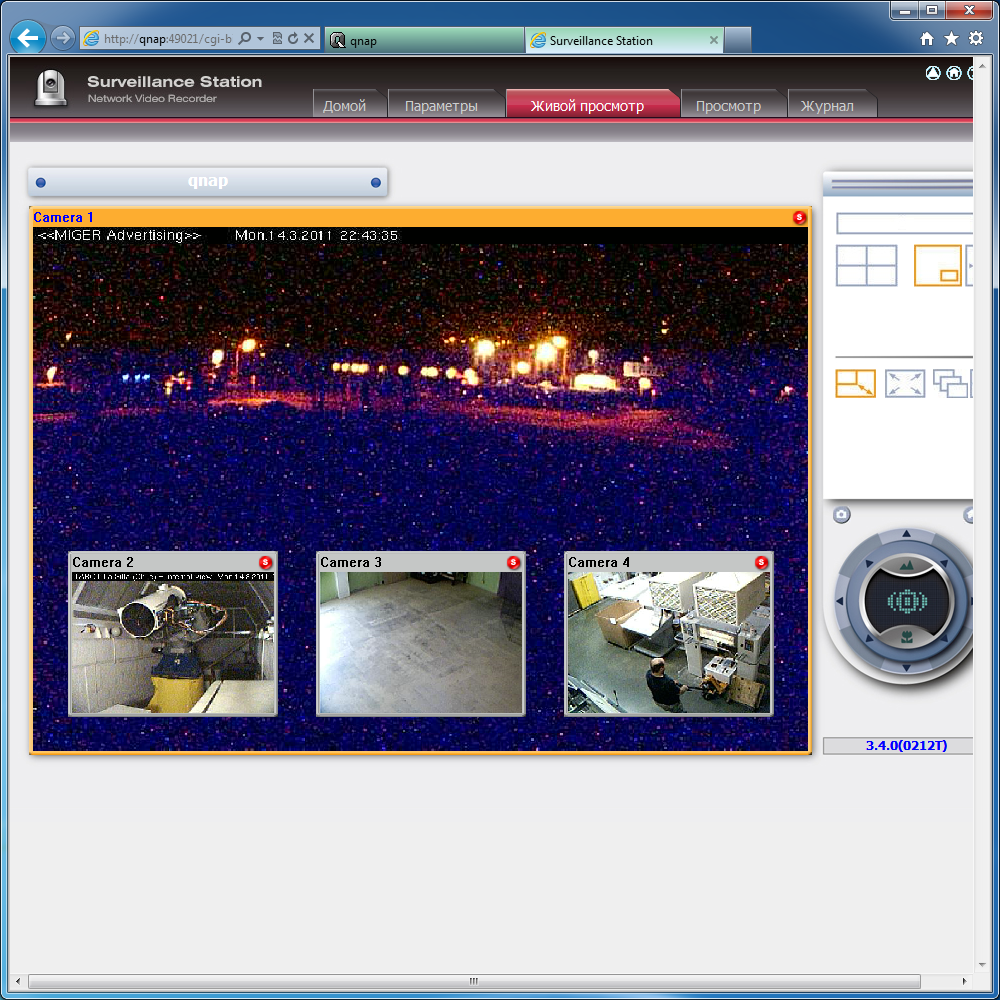

Еще одна «непрофильная» задача — система видеонаблюдения. Судя по платформе, устройство является достаточно производительным, но предусмотрена работа только с четырьмя IP-камерами. Возможно, производитель этим ограничением пытается избежать конкуренции с собственной линейкой специализированных устройств VioStor. Что хорошо, все четыре можно подключить без дополнительных лицензий. В зависимости от модели камеры, может поддерживаться режим записи по срабатыванию детектора движения. Также есть постоянная запись и режим просмотра «живого» изображения. Расписание можно указать для каждой камеры отдельно. Устройство умеет перезаписывать ограничивать общее занимаемое записями пространство.

В списке совместимости — более пятидесяти продуктов от нескольких компаний. Поддерживаются камеры с передачей звука, кодеками MJPEG и MPEG4, а также с функцией PTZ. Недостатками системы являются отсутствие возможности предоставлять доступ другим пользователям и отсутствие встроенного детектора движения.

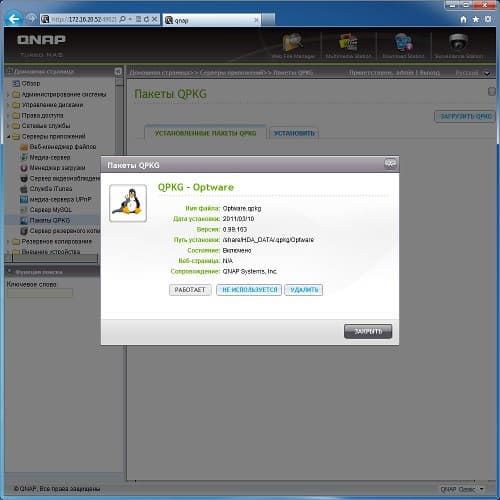

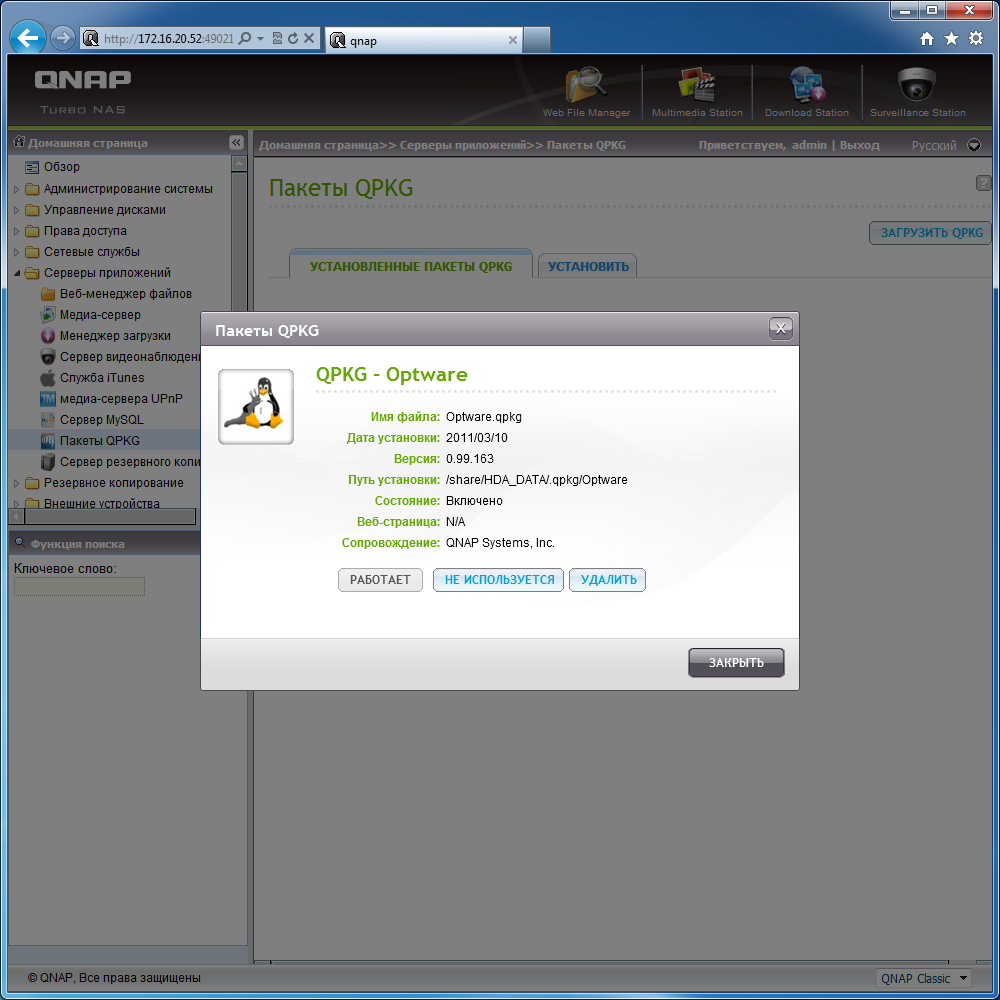

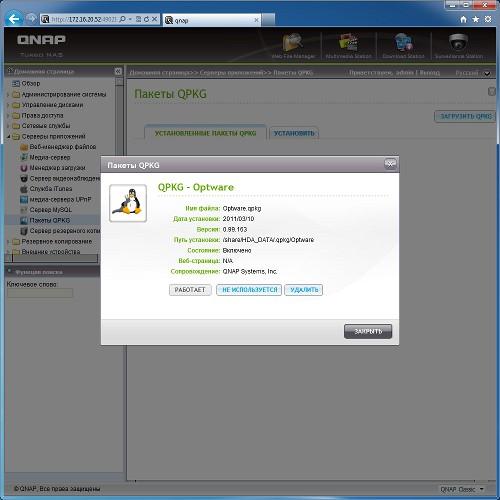

Стандартной и относительно простой опцией по добавлению новых функций является поддержка специальных модулей QPKG, установка который не вызовет проблем у большинства пользователей — нужно скачать пакет с сайта и загрузить его через стандартный веб-интерфейс. Кроме готовых пакетов от производителя, есть и большое количество утилит, разработанных самими пользователями.

Для тех, кто привык общаться с операционной системой через консоль, есть поддержка Telnet и SSH. Причем порты сервисов можно выбрать самому.

Производительность

Для тестирования производительности в накопитель были установлены пять винчестеров Seagate Barracuda 7200.11 (ST3500320AS). В качестве инструмента использовалась программа Intel NASPT со стандартными шаблонами. Надо отметить, что ей трудно справиться со столь высокопроизводительной моделью как рассматриваемая и к цифрам потоковой записи стоит относиться осторожно, так что мы рассмотрели варианты исправления ситуации, которые описали в небольшом отдельном материале. Настройки сетевого накопителя минимальны — создается массив требуемого типа, общая папка на нем, доступная пользователю для чтения и записи. Из сетевых настроек мы использовали только включение Jumbo Frames. Были протестированы четыре конфигурации: один диск и пять дисков в RAID0, RAID5 и RAID6.

Результаты тестов показывают, что на потоковых операциях TS-559 Pro+ практически полностью использует гигабитное сетевое подключение. Причем не только для RAID0-массива, но и для остальных вариантов, включая один винчестер. Второй момент, который хотелось бы отметить — затраты на обработку массивов с контролем четности минимальны и скорость работы с ними в большинстве случаев мало отличается от RAID0. Единственный шаблон, где массиву с чередованием удается выйти вперед — «ContentCreation», для которого характерна работа с группой файлов небольшого размера.

Вторая часть тестов проводилась с использованием новых шаблонов, которые оперируют объемами данных по 32 ГБ и позволяет более точно оценить реальную производительность устройства при работе с данными больших объемов.

Тесты подтверждают, что скорость работы QNAP TS-559 Pro+ на потоковых операциях очень высока — на уровне 90-110 МБ/с. А если работать не с одним большим файлом, а сразу с несколькими, то изменения незначительны, что говорит о хорошей оптимизации прошивки.

Переход к операциям со случайным доступом закономерно снижает показатели производительности. Мы видим, что для наиболее сложных случаев скорость падает до уровня 15-25 МБ/с.

Выводы

Сетевой накопитель QNAP TS-559 Pro+ представляет собой модель с высочайшей в своем классе производительностью, ориентированную на средний бизнес. Но модель также подойдет и взыскательным домашним пользователям, нуждающихся в быстром бэкапе или синхронизации больших объемов данных. Он имеет мощную начинку, высокое качество изготовления и широкий набор дополнительных функций.

Из особенностей конструкции отметим наличие встроенного флеш-модуля для установки прошивки на диски без использования ПК, два сетевых гигабитных интерфейса, поддержку Wi-Fi-адаптеров, пять портов USB 2.0 и два порта eSATA. В некоторых случаях может пригодиться и VGA-выход для подключения монитора.

На лицевой панели нашлось место для установки двухстрочного экрана и пары управляющих кнопок. При определенной тренировке с их помощью можно осуществить некоторые настройки накопителя.

Программное обеспечение модели вполне соответствует «железной» начинке. Кроме стандартных возможностей по обеспечению сетевого доступа к файлам и принтерам, накопитель имеет множество дополнительных встроенных сервисов: резервное копирование, доступ к файлам через браузер, медиасервер, загрузка файлов, система видеонаблюдения. Поддержка установки готовых пакетов и доступ к консоли позволяют пользователю существенно расширить спектр решаемых задач.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: $293(2)



Благодарим компанию OLDI, официального дистрибьютора QNAP,
за предоставленное на тест оборудование


Благодарим компанию ELKO
за предоставленные для проведения тестирования жесткие диски
