Док-станция для нетбука Icy Box IB-DK210

USB-контейнер для винчестера и оптического привода Icy Box NetbookExtensionTablet


Продажи миниатюрных мобильных ПК растут нынче едва ли не в геометрической прогрессии: нетбуки, планшеты и тонкие-легкие ноутбуки завоевывают сердца все большего числа пользователей, у которых уже есть достаточно мощный десктоп или внушительный ноутбук и которым при этом хочется иметь дополнительный компактный и легкий, почти карманный ПК для удовлетворения потребностей современной подвижной жизни. Более того, привыкнув к прелестям мобильной работы на нетбуке или планшете, некоторые пользователи все больше задач решают именно с его помощью, прибегая к услугам стационарного компьютера лишь в крайних и особо требовательных случаях.

Вместе с тем, недостатки нетбуков и планшетов, а также примыкающих к ним одношпиндельных тонких-легких ноутбуков хорошо известны (и обусловлены их компактностью): невысокая вычислительная мощность, слабая графика, маленький экран, малая емкость встроенного жесткого диска, отсутствие оптического привода, небольшое число портов расширения (особенно USB) и пр. И если с первыми тремя недостатками придется как-то смириться (мы ведь знаем, на что идем, покупая нетбук или планшет), то три других вполне можно попробовать исправить. Тем более что с нетбуком или планшетом мы нередко работаем за столом в помещении. И поможет нам в этом, например, USB-контейнер Icy Box NetbookExtensionTablet (модель IB-DK210) компании RaidSonic, представляющий собой док-станцию для ноутбучных винчестера и оптического привода, дополненную USB-хабом и вентилятором.

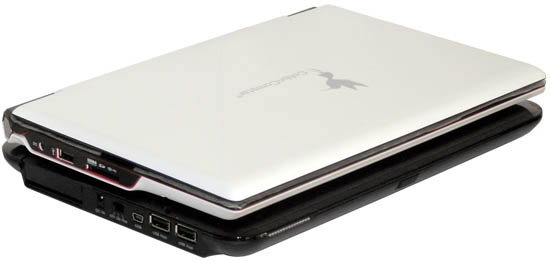

Название устройства производитель почему-то пишет слитно: NetbookExtensionTablet, но искать у продавцов эту док-станцию лучше по имени модели — IB-DK210. Корпус выполнен из черного пластика с откидной глянцевой крышкой, его габариты (260×190×19 мм) примерно соответствуют таковым у типичного 10-дюймового нетбука, так что последний, будучи установленным сверху на эту док-станцию, будет как бы ее продолжением (точнее — док-станция органично впишется «под нетбук», как подставка). Особенно если нетбук черный (к сожалению, под рукой для фото у меня был только беленький нетбук).

Да и сам IB-DK210 издали можно принять за тоненький нетбук — до того похожи его форма и обводы. Правда, эффектный зеркальный пластик верхней крышки док-станции может со временем покрыться микроцарапинами и потерять былой «продажный» лоск. Но это уже мелочи по сравнению с удобствами, которые он обеспечивает.

Конструкция и устройство

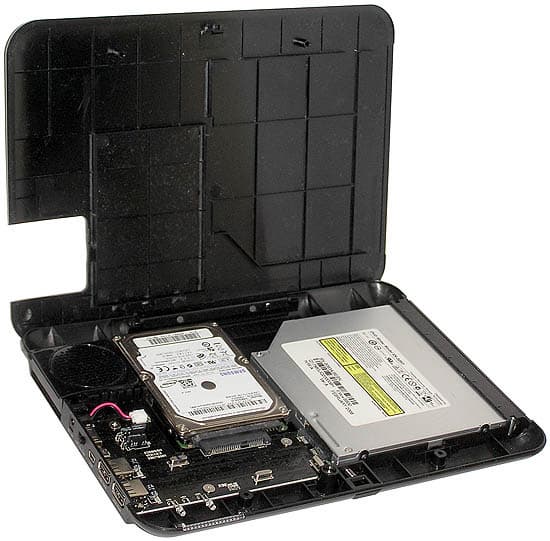

Внутрь корпуса IB-DK210 можно установить 2,5-дюймовый ноутбучный жесткий диск толщиной 9,5 мм с интерфейсом Serial ATA (к сожалению, максимально емкие модели толщиной 12,5 мм туда не помещаются), а также тонкий ноутбучный же оптический привод стандартной толщины 12,5 мм (также SATA). Увы, если вдруг захочется вместо оптики поставить внутрь этой док-станции второй винчестер, сходу это сделать не получится, поскольку «слимовый» DVD-привод и, соответственно, коннектор для него в док-станции имеют разъем Mini-SATA (с укороченной относительно «винчестерного» SATA-разъема секцией питания). То есть придется, как минимум, искать очень редкий переходник.

Кроме того, эта док-станция оснащена двухпортовым USB-хабом и вентилятором для охлаждения дисков или нетбука (об этом чуть ниже). Подключается к ПК она по интерфейсу USB 2.0.

Откидная верхняя крышка док-станции в закрытом состоянии фиксируется защелкой. Кроме того, если частая замена диска внутри не планируется, рекомендуется стянуть верхнюю и нижнюю часть корпуса двумя винтами (есть в комплекте). Пластиковый корпус IB-DK210 внутри имеет ребра жесткости, однако в закрытом (и даже стянутом винтами) состоянии док-станция не производит впечатления такой же крепкой конструкции, как у нетбука или планшета: тонкий корпус имеет люфты, поскрипывает, подвержен изгибам и пр. Подвергать такой корпус с дисками ударным воздействиям не рекомендуется. Тем более что амортизирующих прокладок для диска и DVD-привода внутри этого корпуса, к сожалению, нет: пару 5-миллиметровых резиновых шайб из комплекта поставки можно приклеить «под диск» по своему усмотрению (инструкция на этот счет отсутствует), но этим дело и ограничивается. Ударозащита обоих накопителей «лежит» почти целиком на их собственной внутренней конструкции — резиновые ножки на днище док-станции лишь смягчают вертикальные толчки, а пластик корпуса гасит высокие гармоники ударных воздействий. Жесткий диск отчасти фиксируется в корпусе при помощи собственно SATA-разъема и одного винта около него, а оптический привод стоит закрепить двумя винтами за тоненькие пластиковые «петельки», хотя основную его фиксацию (для снижения вибраций в работе) осуществляют разъем Mini-SATA и упругие выступы по бокам посадочного места привода.

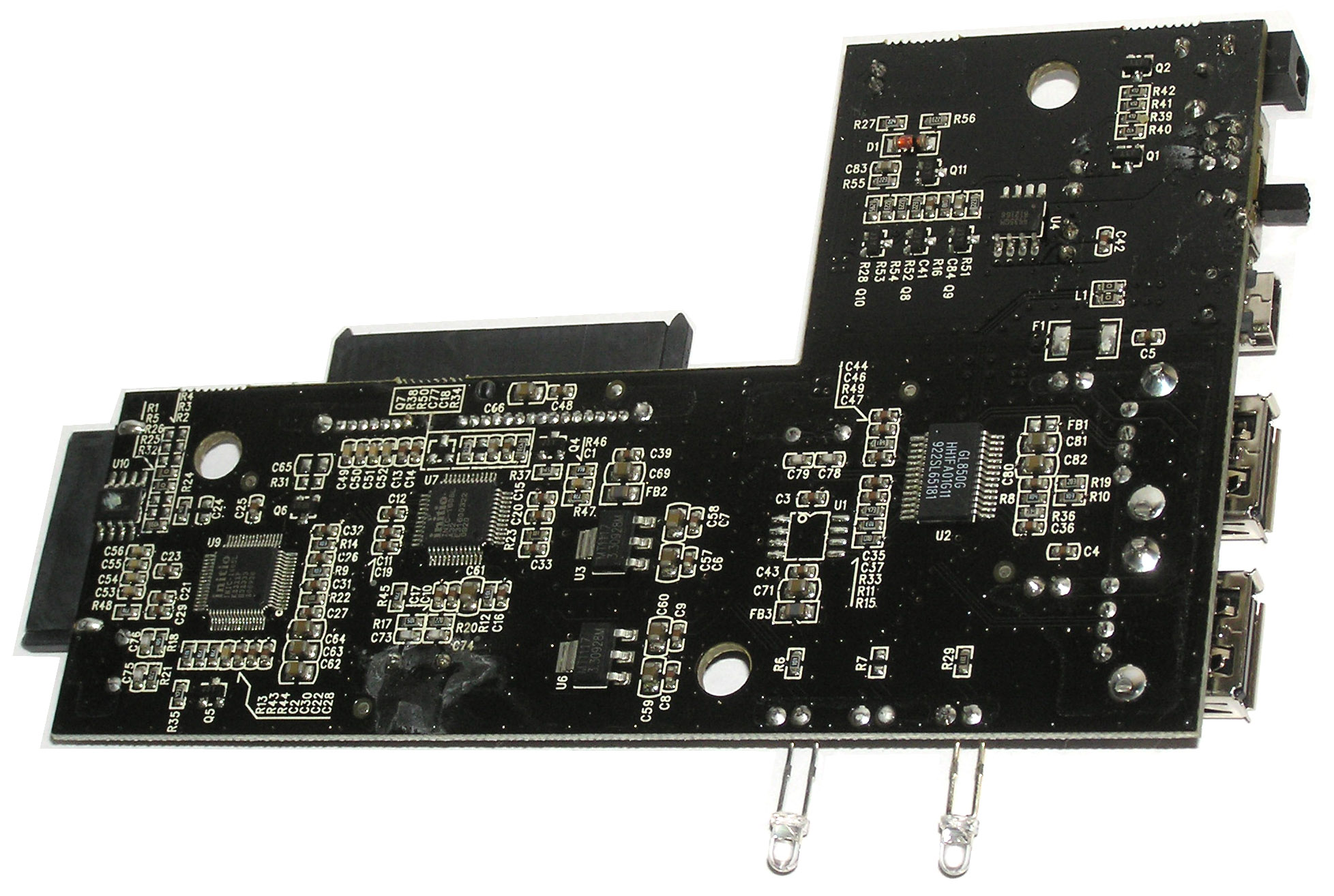

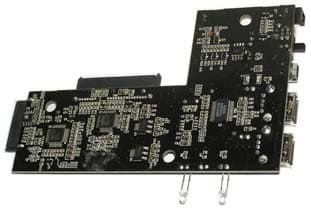

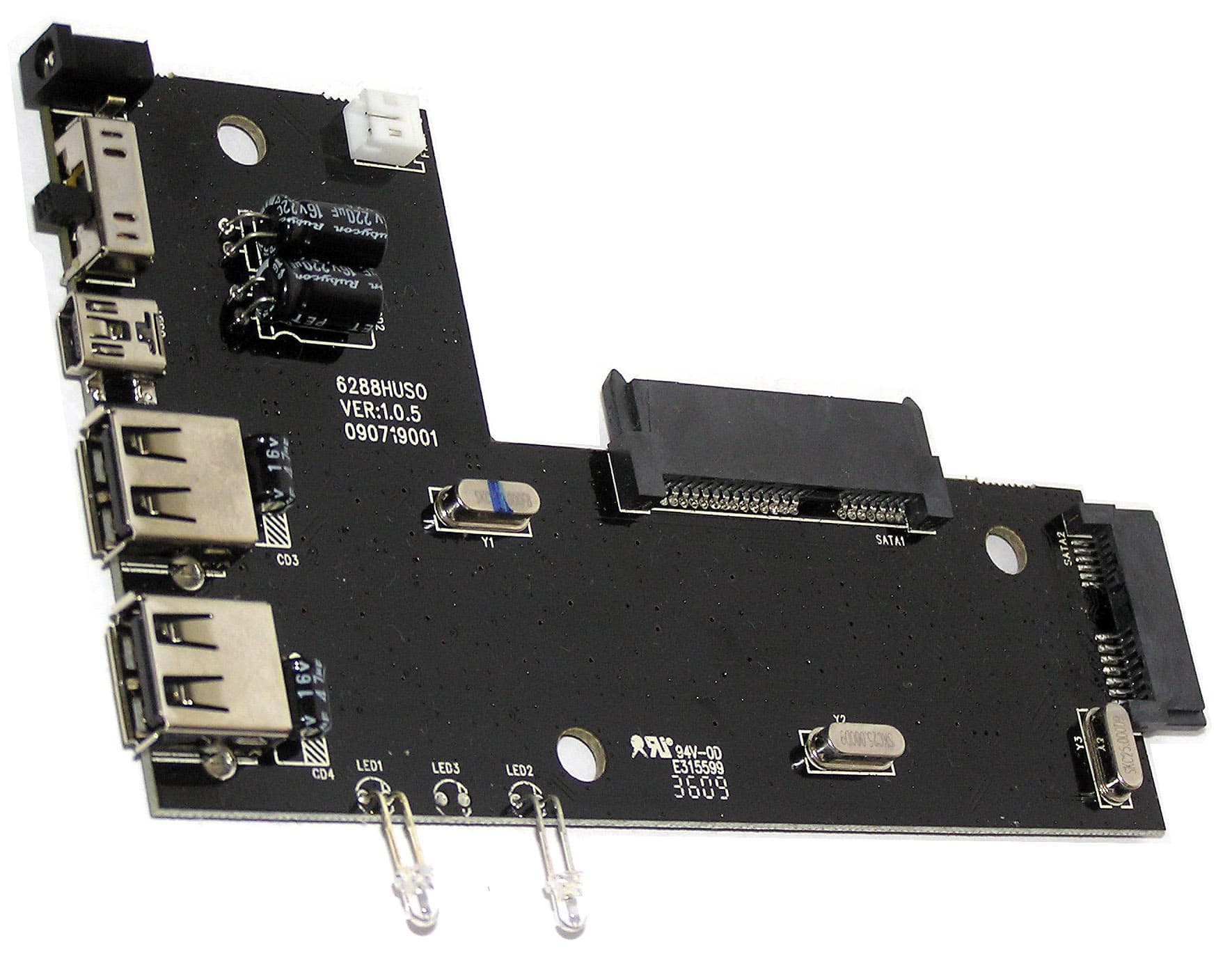

Сердцем док-станции является внушительная по размерам плата контроллеров: USB-линк с ПК подается на 4-портовый USB-хаб Genesys Logic GL850G и уже от него сигнал идет на два внешних порта USB и два преобразователя интерфейсов USB-SATA на чипах Initio INIC-1605L и INIC-1608L, к которым и подключаются устанавливаемые в док-станцию винчестер и DVD-привод соответственно. Производитель заявляет «нативную» поддержку док-станции во всех более или менее современных операционных системах без необходимости установки сторонних драйверов.

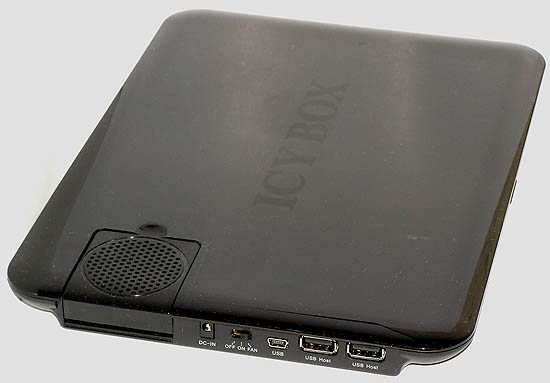

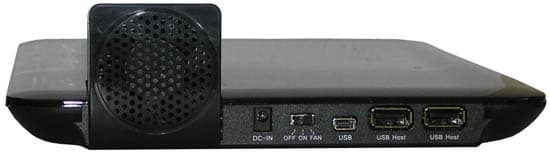

Разъемы для всех внешних подключений расположены по левую руку от скошенной передней грани корпуса, если передом считать защелку открывающейся верхней крышки и расположенные слева от нее два голубых светодиодных индикатора работы док-станции — подачи питания и активности дисков. Среди этих разъемов: входной Mini-USB (для подключения к ПК комплектным кабелем длиной 40 см), два выходных порта USB (от хаба), трехпозиционный переключатель Off/On/Fan (включение питания док-станции и работы вентилятора) и коаксиальный разъем питания +5 В. С правого торца док-станции находится лоток оптического привода.

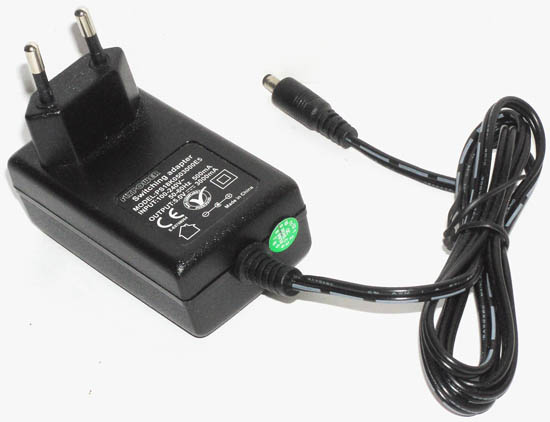

Питать IB-DK210 необходимо от внешнего сетевого блока (универсального: ~110-240 В, 50-60 Гц), имеющего стабилизированное выходное напряжение +5 В при токе до 3 А. Такой предел для выходного тока БП связан с необходимостью обеспечивать электричеством жесткий диск (0,5—1 А), оптический привод (1—1,5 А), вентилятор, встроенную электронику и пару выходных USB-портов (минимум по 0,5 А на каждый). К большому сожалению, док-станция не в состоянии работать при питании только через собственный порт USB (даже если при этом использовать подключение к ПК Y-кабелем). И это вынужденно ограничивает область применения устройства стационарными ситуациями внутри электрифицированного помещения. Впрочем, никто не сможет запретить продвинутому пользователю вместе с док-станцией брать с собой еще и увесистый аккумулятор на +5 В/3 А (с соответствующим коаксиальным разъемом на кабеле подачи питания). Или же самостоятельно спаять Y-образный USB-кабель с коаксиальным разъемом питания на конце, чтобы питать IB-DK210 от пары умощненных USB-портов нетбука. Хотя оба эти решения владелец уже будет использовать на свой страх и риск. К слову, весит без дисков эта док-станция всего 314 г, что в комплекте с диском и приводом выливается в величину, почти вдвое меньшую, чем масса типичного нетбука.

С левой стороны корпуса док-станции находится поворотный вентилятор типоразмера 40 мм, который в горизонтальном положении охлаждает встроенный винчестер, а в вертикальном может обдувать торец нетбука и его клавиатуру (вспотевшие от быстрого набора пальцы пользователя). Правда, при «вставшем» вентиляторе нетбук придется неудобно сдвинуть немного вправо и он может потерять опору двумя ножками на док-станцию. Вентилятор в работе, к сожалению, ощутимо шумит, а скорость его вращения регулировать невозможно никак, разве что полностью его отключить. Впрочем, и этот бонус док-станции кому-то обязательно пригодится.

Тестирование

Тестирование производительности, а точнее — скорости работы док-станции с интерфейсом USB 2.0, проводилось нами при помощи стационарного ПК на базе процессора Intel Core 2 E8400 и материнской платы с южным мостом Intel ICH10R системного чипсета. Остальные компоненты в данном случае не имеют принципиального значения. ПК работал под управлением Windows XP SP3.

В док-станцию IB-DK210 устанавливались жесткий диск Samsung HM500JI емкостью 500 ГБ и оптический привод Samsung SN-S083A (DVD/RW). К портам USB-хаба станции для измерения скорости интерфейса подключался внешний жесткий диск Toshiba StorE Steel 1,8″ на 120 ГБ.

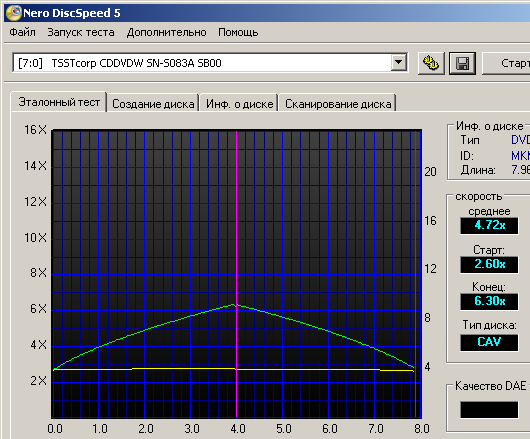

Нынешние ноутбучные оптические приводы, как правило, работают на скоростях, существенно меньших, чем предельные возможности интерфейса Hi-Speed USB, поэтому наши тесты установленного в док-станцию IB-DK210 привода SN-S083A при помощи программы Nero DiscSpeed 5 (см. скриншот) лишь подтвердили значения, демонстрируемые им при прямом (SATA) подключении к материнской плате компьютера. Пиковая потоковая («Интерфейс») скорость привода в этом тесте составила 22 МБ/с.

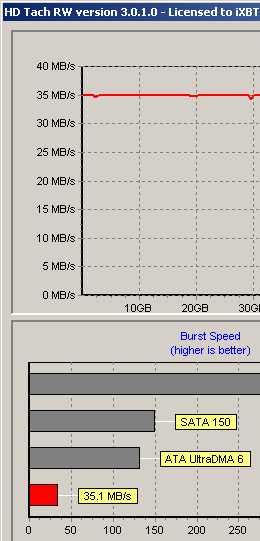

Другое дело — жесткие диски. Их модели были выбраны нами таким образом, чтобы потенциальная скорость винчестера перекрывала возможности USB 2.0. Измеренная (в программах HD Tach RW 3.0 и Everest 5.50) скорость интерфейса как для встроенного в док-станцию винчестера, так и для подключенного к ней по USB диска составила около 35 МБ/с, что близко к предельным значениям, демонстрируемым дисками при подключении к USB-портам материнской платы с ICH10. Сходные значения скорости продемонстрировали накопители и при потоковом чтении/записи файлов в программе ATTO Disk Benchmark 2.41 (см. диаграмму).

Таким образом, скорость работы USB-док-станции Icy Box IB-DK210 является вполне достойной ее целевых применений. Жаль лишь, что новенький высокоскоростной интерфейс USB 3.0 не нашел здесь своего воплощения.

Комплектность и цена

Док-станция Icy Box IB-DK210 поставляется в достаточно крупной (30×28×6 см) черно-зеленой коробке со множеством показательных иллюстраций и кратким описанием на восьми языках. Помимо самой док-станции в защитной пленке, в коробке есть универсальный сетевой блок питания, USB-кабель (Mini-B) длиной 40 см, винтовой крепеж и краткое «Руководство пользователя» на восьми языках, включая русский. К сожалению, ни чехла для переноски, ни Y-образного кабеля питания от пары USB-портов или порта PS/2 с коаксиальным разъемом на конце комплектом поставки не предусмотрено.

На момент подготовки статьи цена на саму док-станцию IB-DK210 в московской рознице начиналась от 50 долларов. Кроме того, по цене чуть более 100 долларов предлагалась эта же док-станция, укомплектованная оптическим DVD-приводом (модель IB-DK210-OD). В таблице приведена средняя розничная цена устройства в Москве, актуальная на момент чтения вами данной статьи:

IB-DK210 IB-DK210-OD
Н/Д(0) Н/Д(0)

Заключение

Док-станция Icy Box IB-DK210 — безусловно оригинальное и полезное решение при работе с нетбуками, компактными ноутбуками, планшетными компьютерами, а также некоторыми неттопами. И радует, что производители наконец-то обратили внимание на такой класс продуктов — видать, не за горами более дешевые безымянные китайские аналоги. Контейнер для винчестера и привода с двухпортовым USB-хабом будет полезен и в поездке, и при работе с мобильным ПК дома или в офисе.

Между тем, определенный ряд недочетов не позволяет считать IB-DK210 идеальной и универсальной мобильной док-станцией. Прежде всего, это продукт для использования не «на коленках» (в поезде, аэропорту, самолете и пр.), а в стационарных условиях цивилизованного электрифицированного помещения (так задумано производителем). Да и прочность конструкции пластикового корпуса вкупе с почти отсутствующей ударозащитой винчестера оставляет желать лучшего.

А что же цена? Да, 50 долларов за такую функциональность и гламурный внешний вид — это не так уж много. Однако что мешает пользователю купить по отдельности металлический USB-кейс для диска (10 долл.), «из того же материала» USB-контейнер для оптического привода (25 долл.; ну или сразу готовый USB-привод DVD/RW за 60 долл.) и 4-портовый USB-хаб (менее 10 долл.) и получить вместе с этим истинную мобильность — независимость от сетевой розетки, лучшую прочность/ударозащиту и удобство переноски?
