Блок питания Cougar RX 500 (CGR R-500)

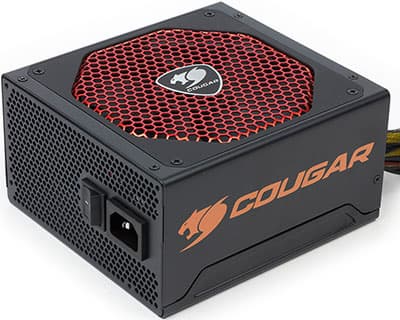

Внешний вид блока питания Cougar RX 500 (CGR R-500)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Cougar является ритейл-подразделением HEC Group — весьма крупного производителя корпусов и источников питания различного назначения. Ранее продукция данной компании встречалась под торговыми марками Compucase и HEC, некоторые модели корпусов до сих пор встречаются только под этими марками. В нашей стране продукцию HEC (в основном — корпуса) можно встретить под торговой маркой Ascot. В последние несколько лет марка Cougar пришла и на российский рынок.

Блоки питания под данной торговой маркой пока не попадали в стены нашей лаборатории — тем интереснее познакомиться с продукцией этого производителя.

На сайте бренда Cougar представлены в основном корпуса и блоки питания. Что касается последних, то все серии, которых больше 10 штук, разделены на группы в зависимости от типа сертификата 80Plus, что для большинства обычных пользователей будет вполне удобно. Впрочем, не помешала бы возможность выбора и сортировки всех моделей по мощности.

Мы познакомимся с одной из наиболее доступных моделей — Cougar RX 500 из серии Cougar RX, размещенной в группе 80Plus Standard.

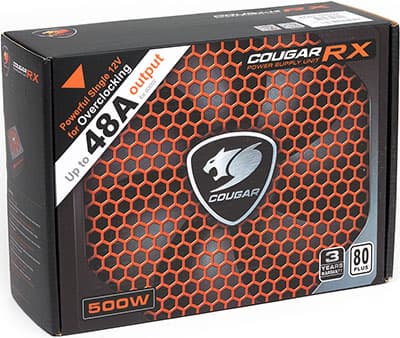

Упаковка блока питания Cougar RX 500 (CGR R-500)

Дизайн упаковки выглядит довольно свежо и производит хорошее впечатление, хотя ничего особо оригинального тут нет.

Корпус блока питания имеет черное матовое покрытие, с которым удачно контрастирует красная штампованная решетка, добавляя некоторую свежесть и оригинальность типичным мрачным цветам, в которые обычно красят корпуса БП. Для недорогого продукта дизайн как самого устройства, так и его упаковки вполне достойный — выглядит БП дороже, чем стоит на самом деле.

Характеристики

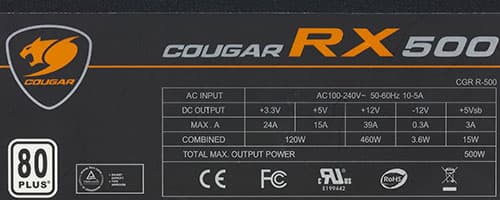

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 460 Вт (39 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,92, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

Характеристики блока питания Cougar RX 500 (CGR R-500)

Длина проводов и количество разъемов

Провода и разъемы блока питания Cougar RX 500 (CGR R-500)

Фиксированные
до основного разъема АТХ — 45 см
до процессорного разъема 8 pin SSI — 58 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 45 см, плюс 12 см до разъема PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 48 см, еще 12 см до второго такого же разъема, плюс 12 см до разъема Peripheral Connector («молекс») и еще 12 см до вторгого разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 43 см, еще 12 см до второго и еще 12 см до третьего такого же разъема, плюс 12 см до разъема Peripheral Connector («молекс»), плюс еще 12 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector3
15 pin Serial ATA Connector5на 2 жгутах
4 pin Floppy Drive Connector1

Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power рекомендуется размещать в блоке питания не менее двух жгутов с разъемами SATA Power с не менее чем двумя разъемами на каждом, а также выполнять отдельный отвод с разъемами питания периферийных устройств и FDD. В данном случае мы видим 5 разъемов SATA Power, 3 периферийных и 1 разъем питания FDD, но размещены они все на двух жгутах проводов, что может оказаться очень неудобным при подключении устройств, особенно в случае больших корпусов.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 58 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных с нижним расположением блока питания длина проводов до разъема питания процессора может оказаться недостаточной.

Система охлаждения

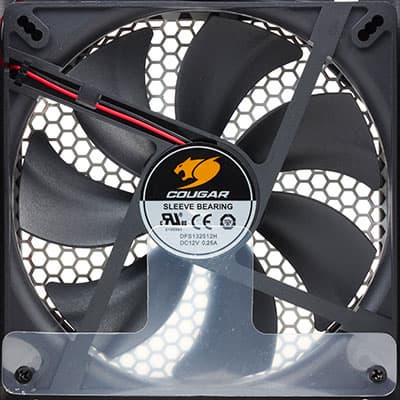

Вентилятор блока питания Cougar RX 500 (CGR R-500)

В блоке питания установлен вентилятор типоразмера 135 мм (DFS132512H), имеющий, по данным производителя, максимальную скорость вращения 1700 оборотов в минуту. Вентилятор основан на подшипнике скольжения. Произведен вентилятор компанией YLTC.

Cтоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях повышенной температуры и запыленности. Но в относительно недорогих продуктах вентиляторы данного типа применяются повсеместно, так как они имеют более низкую стоимость по сравнению с вентиляторами на шарикоподшипниках.

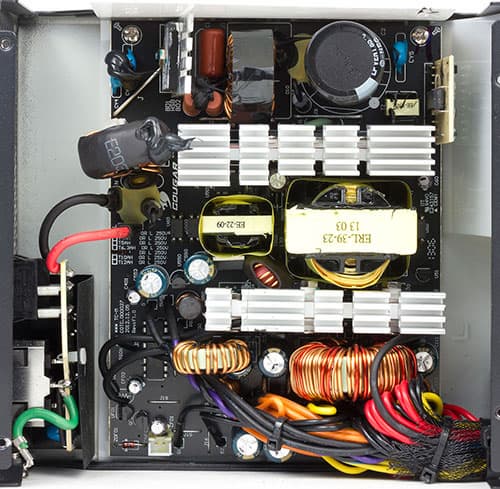

Вид платы блока питания Cougar RX 500 (CGR R-500)

Основные полупроводниковые элементы установлены на двух радиаторах средних размеров с толщиной основания 3 и 5 мм соответственно.

Конструкция БП вполне типична для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде.

В высоковольтной части установлен конденсатор Capxon емкостью 270 мкФ (400 В), в выходном каскаде установлены преимущественно конденсаторы Teapo различных номиналов.

Тестирование блока питания

Работа на максимальной мощности блока питания Cougar RX 500 (CGR R-500)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

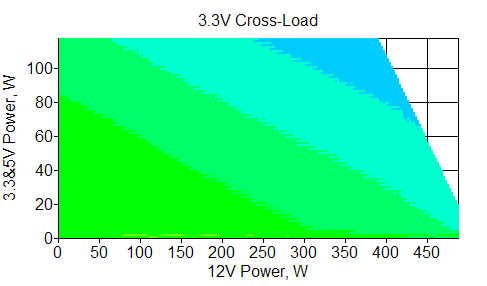

Отклонения по линии +3,3 VDC

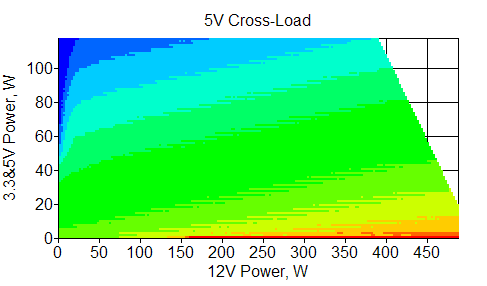

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

По результатам тестирования, выходные параметры блока питания, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на хорошем уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают трех процентов от номинала.

При нетипичных нагрузках отклонения значений напряжений по каналу выходят из допустимого пятипроцентного диапазона. Вместе с тем стоит учитывать, что преимущественно подобные проблемы возникают только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться крайне сложно.

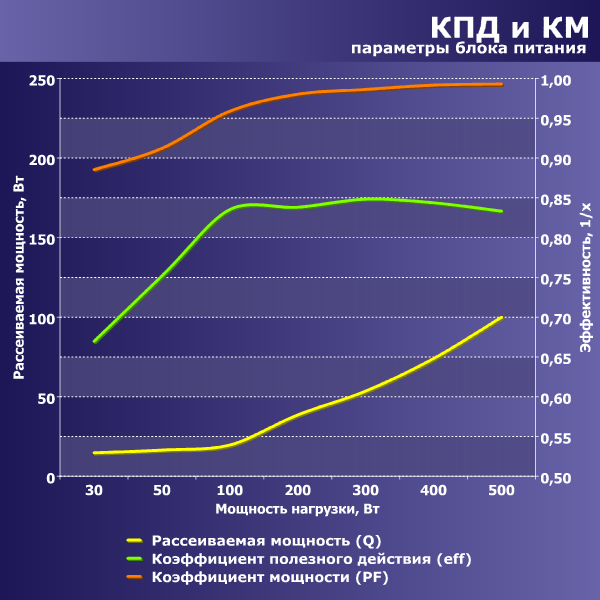

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 83% в диапазоне мощности от 100 до 500 ватт, максимальное зарегистрированное значение составило около 84,8% на мощности 300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 75%, на мощности 30 Вт — около 67%. Это средний показатель для современных блоков питания подобной мощности и равнозначной стоимости, каких-либо рекордов от подобных решений ждать не стоит.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели составляет от 50 до 400 Вт.

На максимальной мощности блок питания рассеивает 100 Вт, что вполне типично.

Экономичность не является сильной стороной данной модели: КПД при малых нагрузках невысокий, а при максимальной мощности довольно много энергии рассеивается в виде тепла.

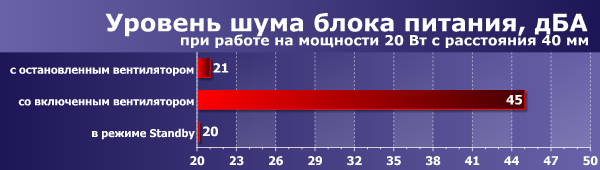

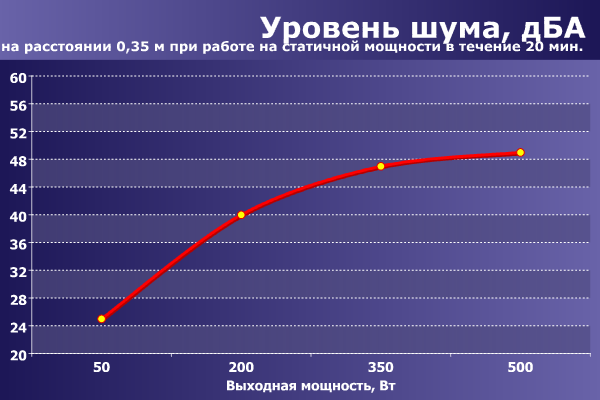

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Шум блока питания находится на низком уровне при работе на мощности 50 Вт, что обычно соответствует режиму минимальной нагрузки. Это значит, что уровень шума от работы БП будет незаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

При нагрузке в 200 Вт шум блока питания достигает эргономичной границы в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Шум подобного уровня можно охарактеризовать как достаточно высокий. Находиться в ближнем поле от такого источника шума долговременно уже некомфортно в домашних условиях.

Уровень шума при работе на максимальной мощности можно охарактеризовать как высокий. Находиться в ближнем поле от такого источника шума долговременно уже некомфортно даже в условиях офиса. При более значительном удалении такой источник все равно будет обращать на себя внимание, но раздражать станет уже в меньшей степени.

Стоит признать акустическую эргономику данной модели далеко не самой удачной.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данного продукта находятся на среднем уровне. Из значимых недостатков отметим не слишком удачную акустическую эргономику: хотя в режиме простоя системы блок питания работает весьма тихо, под нагрузкой уровень шума становится весьма значительным. Электрические характеристики модели находятся на вполне достойном уровне, особенно для бюджетного решения. Остальные параметры находятся на среднем или около того уровне.

Итоги

Блок питания оставил неплохие впечатления, он не хуже по совокупности потребительских качеств большинства продуктов равнозначной стоимости, но, впрочем, и лидером по каким-либо характеристикам не является. Фактически, это средний продукт со своими недостатками и достоинствами.


Средняя текущая цена (количество предложений)

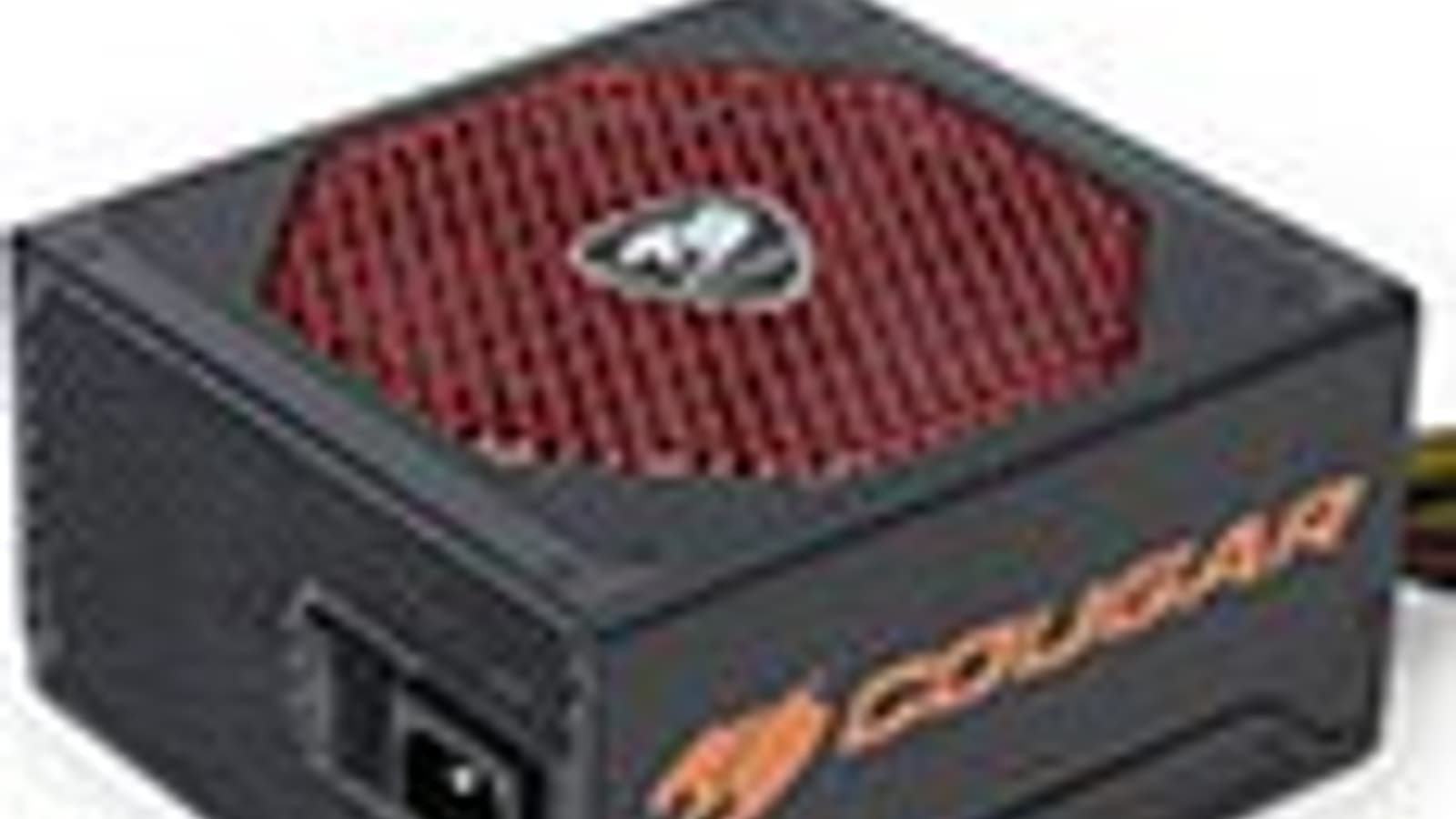

Блок питания Cougar RX 500 (CGR R-500)
Н/Д(0)


Блок питания Cougar RX 500 (CGR R-500) предоставлен на тестирование производителем
