Корпус Thermaltake Element S

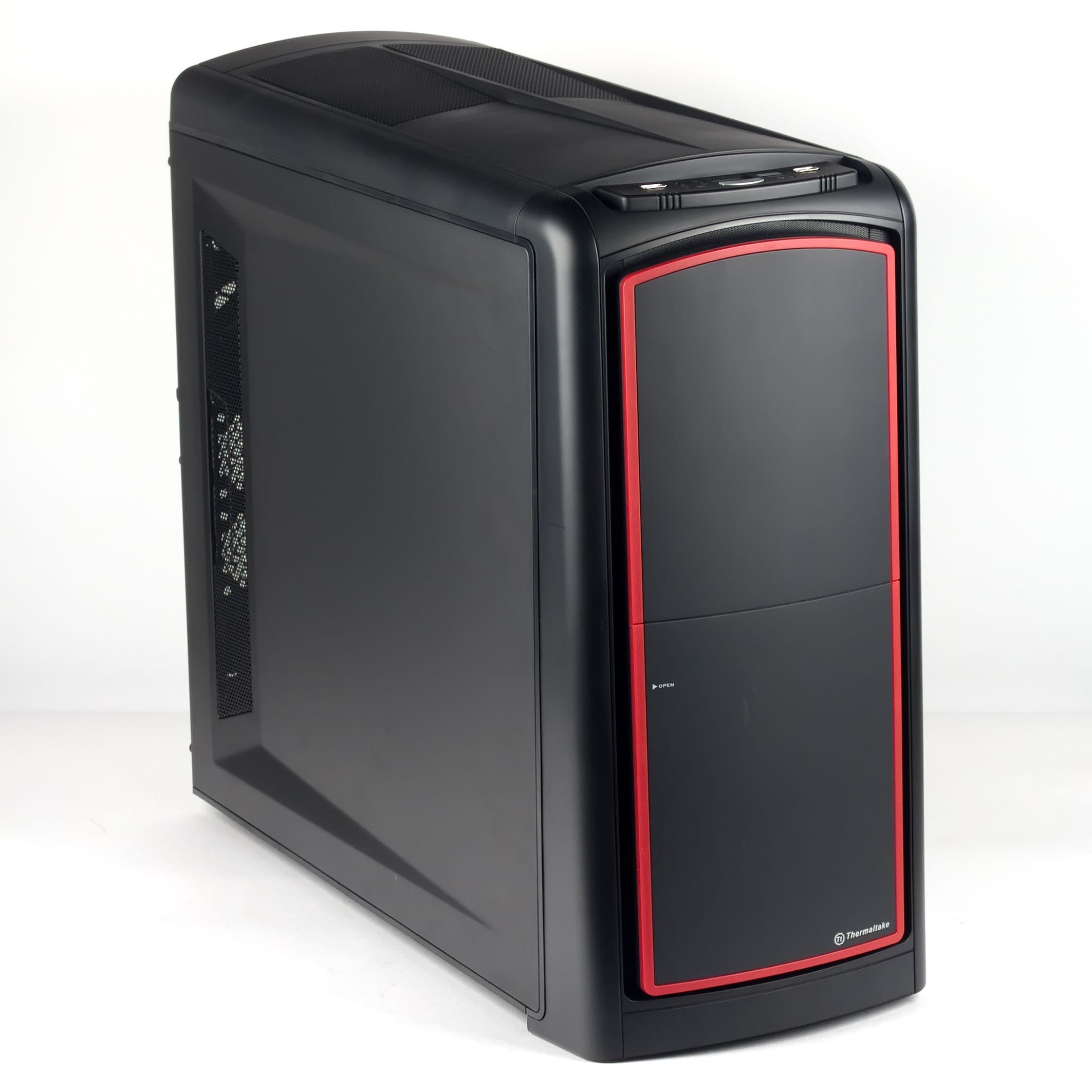

Вид три четверти корпуса Thermaltake Element S

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Этот обзор посвящен корпусу Element S компании Thermaltake. По словам производителя, данный «кейс» просто-таки создан для профессионалов, ценящих в персональном компьютере такие характеристики, как тихая и максимально незаметная работа, строгий внешний вид, который не будет отвлекать от происходящего на экране процесса, и большая вместимость комплектующих, в первую очередь — жестких дисков. То, насколько получившийся корпус соответствует рекламным обещаниям, мы и постараемся выяснить в ходе проводимого тестирования.

Сразу отметим, что у нас на тестировании побывала модель с индексом VK60001N2Z, помимо которой в продаже можно встретить модель VK60001W2Z, отличающуюся лишь наличием бокового вентилятора на левой стенке корпуса. В остальном эти модели идентичны. Вариант расцветки только один — матовый черный с красной окантовкой на передней панели.

Корпус поставляется в качественной картонной коробке, на внешнюю сторону которой нанесена цветная полиграфия с фотографиями корпуса и перечислением его основных характеристик. Внутри коробки корпус надежно фиксируется двумя пенопластовыми вставками. Защитой от царапин служит пакет из мягкой ткани, которая не электризуется и не бьет сборщика током при распаковке.

Качество окраски корпуса в целом нареканий не вызывает. Единственное, что для придания матовости металлическим поверхностям их пришлось сделать шершавыми и не очень приятными на ощупь, хотя это всего лишь дело индивидуальных предпочтений. Все пластиковые детали, насколько об этом можно судить визуально, окрашены в массе.

Внешний корпуса можно оценить на прилагаемом видеоролике.

Компоновка

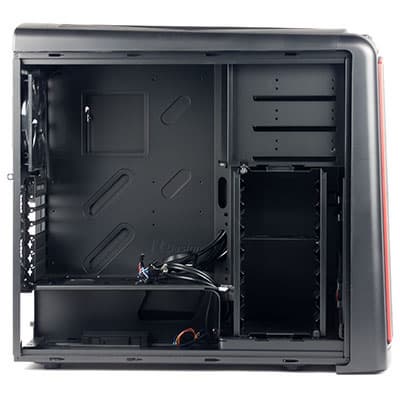

Вид слева сбоку корпуса Thermaltake Element S

Корпус представляет собой однообъемную конструкцию с нижнерасположенным блоком питания. Отсек для пятидюймовых устройств с внешним доступом имеет 3 посадочных места. Под ним располагается большая съемная корзина на 7 жестких дисков, устанавливаемых горизонтально в поперечной плоскости. Над блоком питания расположена изогнутая стальная «полочка», на которую можно установить два накопителя формата 2,5 дюйма.

Корпус предусматривает установку полноразмерных материнских плат ATX, а также всех более компактных вариантов: microATX и Mini-ITX.

Конструкция

Thermaltake Element S, как и большинство других корпусов из линейки «Element», собран на шасси из достаточно прочной стали, толщиной около 0,8 мм. Данный факт, подкрепленный вогнутым рельефным строением боковых стенок и отсутствием больших зон с усиленной перфорацией, делает Element S весьма крепким и надежным корпусом, с неплохим балансом между габаритами, весом и прочностью конструкции.

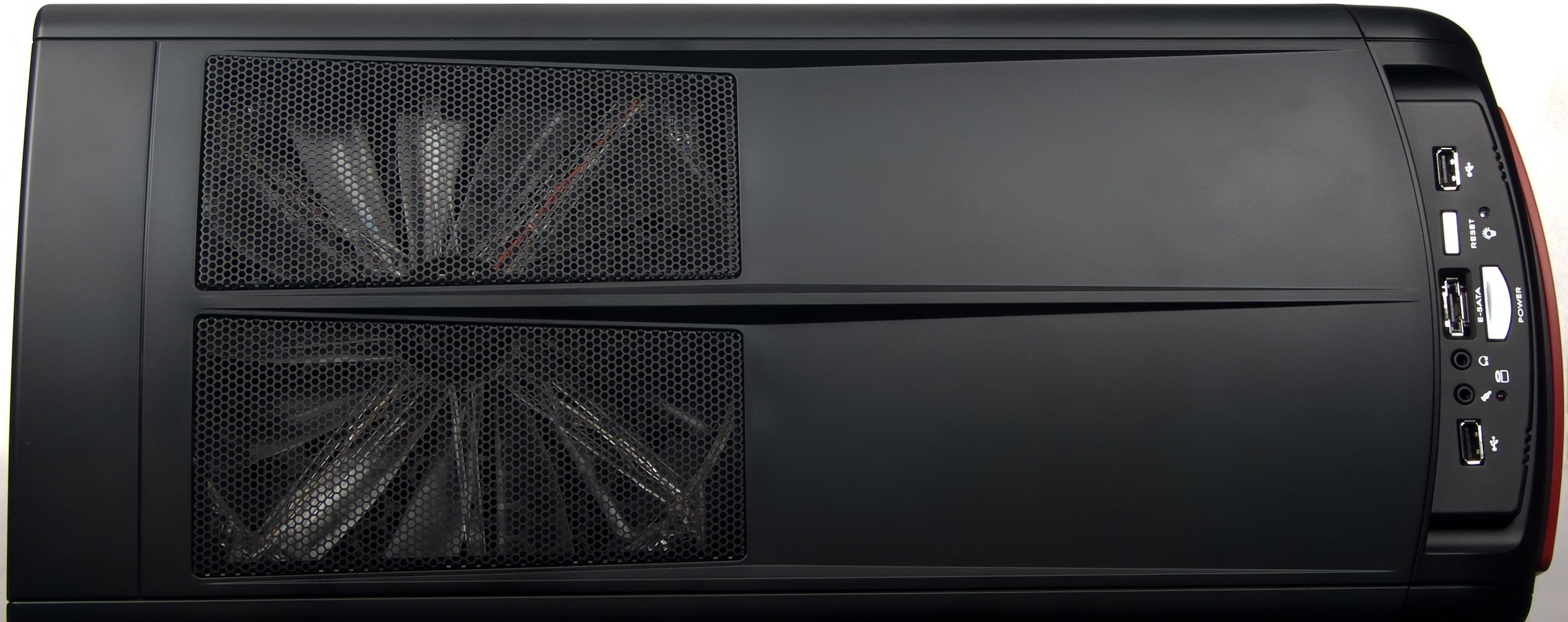

Верхняя декоративная панель корпуса Thermaltake Element S

Всю площадь верхней стенки занимает пластиковая накладка с закругленными краями. Она держится на шести защелках и, при желании, может быть демонтирована без особого труда. В задней части этой накладки находится металлическая сетка, скрывающая под собой вытяжной вентилятор, прикрученный непосредственно к шасси корпуса.

На переднем краю верхней стенки имеют место кнопки включения и перезагрузки, два порта USB 2.0, один порт eSATA, разъемы под микрофон и наушники и два светоиндикатора — POWER_LED и HDD_LED. Кнопки различаются формой и размером, так что путаницы с ними возникнуть не должно. Они имеют крайне малый ход и громко щелкают при срабатывании. Порты USB далеко отнесены друг от друга, что решает проблему одновременного подключения двух крупногабаритных устройств. Диоды питания и активности HDD горят синим и красным cветом соответственно, причем горят достаточно ярко и, если смотреть на них четко сверху вниз, неприятно бьют по глазам.

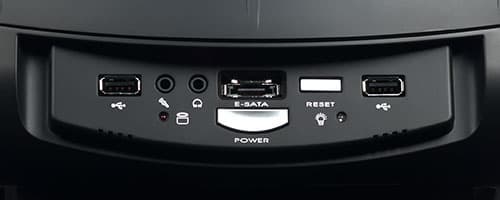

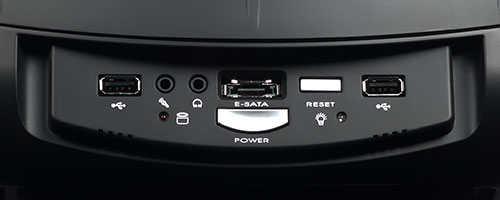

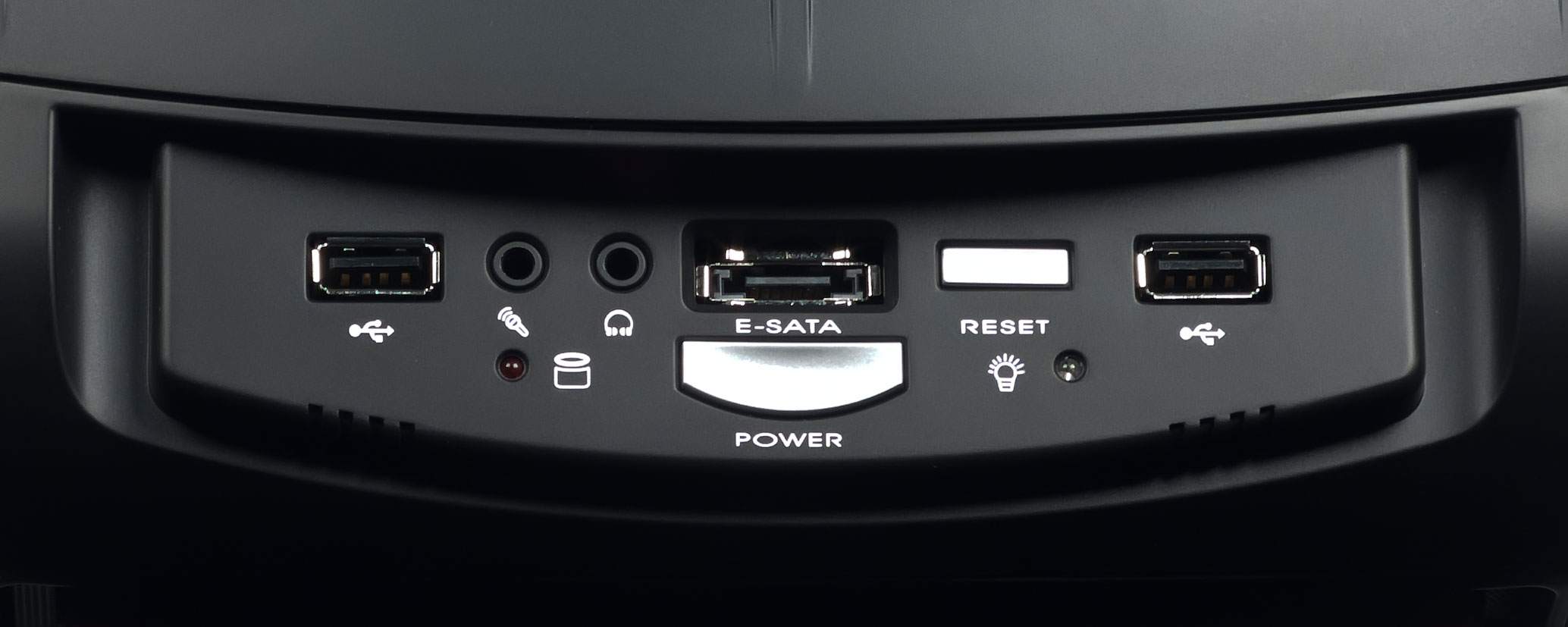

Фронтальные порты ввода/вывода корпуса Thermaltake Element S

Блок с фронтальными портами ввода-вывода является несъемным. Он остается на своем месте при демонтаже как передней, так и верхней декоративных панелей.

Переднюю панель Element S полностью скрывает пластиковая дверца с аккуратной красной окантовкой. Дизайн — вещь сугубо индивидуальная, однако в данном случае (как нам кажется) использование подобной дверцы действительно делает внешний вид корпуса более строгим и стильным.

Держится декоративная дверца на петлях из относительно мягкого пружинящего пластика. Она фиксируется в закрытом положении за счет двух небольших и довольно слабых магнитов. Открывать её приходится методом «выковыривания», потому как специальной выемки для захвата на дверце не предусмотрено. Максимальный угол открытия — порядка 130 градусов.

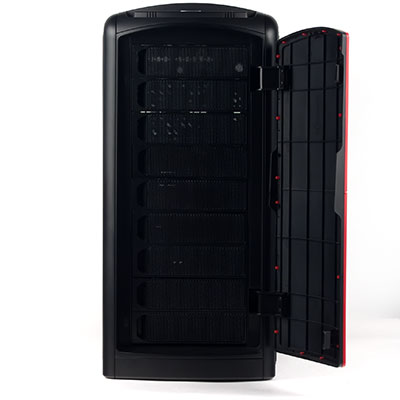

Открытая дверца корпуса Thermaltake Element S

После распахивания дверцы взору открываются девять на вид абсолютно одинаковых заглушек под пятидюймовые отсеки. Точнее, заглушки-то действительно одинаковые, однако за ними скрываются лишь три 5,25″ отсека и еще две пластиковые корзинки под вентиляторы типоразмера 120 мм. Для снятия заглушек имеется специальный паз под указательный палец. Все они немного болтаются на своих местах и сидят весьма непрочно.

Большая прорезь в нижней части декоративной панели (со стороны днища) скрывает в себе массивный рычаг, сдвигающий защелки и помогающий быстро и просто данную панель демонтировать. Хотя делать это нужно в любом случае аккуратно, иначе можно с легкостью сломать пластиковые запоры в центральной и верхней части корпуса. Панель демонтируется вместе со всеми девятью заглушками.

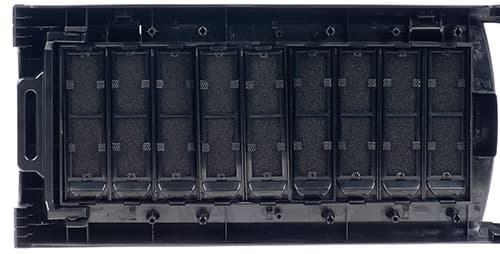

Фронтальная декоративная панель корпуса Thermaltake Element S

В самом низу задней стенки корпуса имеют место два отверстия под шланги системы жидкостного охлаждения. Изначально они хорошо «замурованы», но выломать заглушки отверткой не составит большого труда. Однако края отверстий в любом случае останутся острыми, что явно не очень здорово для мягких силиконовых шлангов, которые чаще всего применяются в подобных системах.

Из особенностей боковых стенок корпуса можно выделить два момента. Во-первых, на обеих стенках присутствуют узкие вертикальные полоски, на которых прочный металл заменен на стальную сетку с крупными ячейками. Сделано это, скорее, не для лучшего охлаждения комплектующих, а просто в качестве еще одного дизайнерского решения. Жаль лишь, что такие вставки не только украшают корпус, но и делают его несколько более шумным и пыльным.

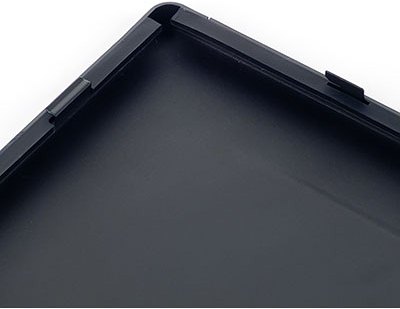

Боковая стенка корпуса Thermaltake Element S

Вторая особенность заключается в оклеивании внутреннего периметра боковых стенок тонким слоем мягкой резины, благодаря которой стенки лучше прилегают к корпусу, сводя на минимум шансы возникновения неприятного дребезга от их недостаточно хорошей фиксации.

Устанавливается Element S на четыре круглые ножки из твердой пластмассы — весьма досадная экономия на мелочах, ведь использование более мягкого материала, гораздо лучше гасящего вибрацию (не стенок, а именно самого корпуса, особенно при установке на дерево или плитку), вряд ли смогло бы заметно сказаться на конечной стоимости изделия.

Система охлаждения

Для поддержания безопасной температуры комплектующих в корпусе Thermaltake Element S трудится три штатных вентилятора разных типоразмеров:

  • 120 мм на передней стенке шасси
  • 140 мм на задней стенке шасси
  • 200 мм на верхней стенке шасси

По умолчанию, передний вентилятор работает на вдув, а задний и верхний — на выдув. При необходимости трио вентиляторов можно дополнить еще одним «ветродуем» типоразмера 120 мм на передней стенке и двумя 60-миллиметровыми «свистелками» на задней, в непосредственной близости от зоны видеокарт. При этом если установка второго вентилятора перед отсеком с жесткими дисками действительно может быть оправдана в случае их большого количества, то вариант с поиском и установкой маленьких шумных вентиляторов для дополнительного охлаждения видеокарты больше похож на не очень удачную шутку. Видимо, маркетинговый отдел не давал инженерам выпустить корпус со «всего лишь» 4 посадочными местами под вентиляторы, вот и пришлось идти на такие ухищрения :).

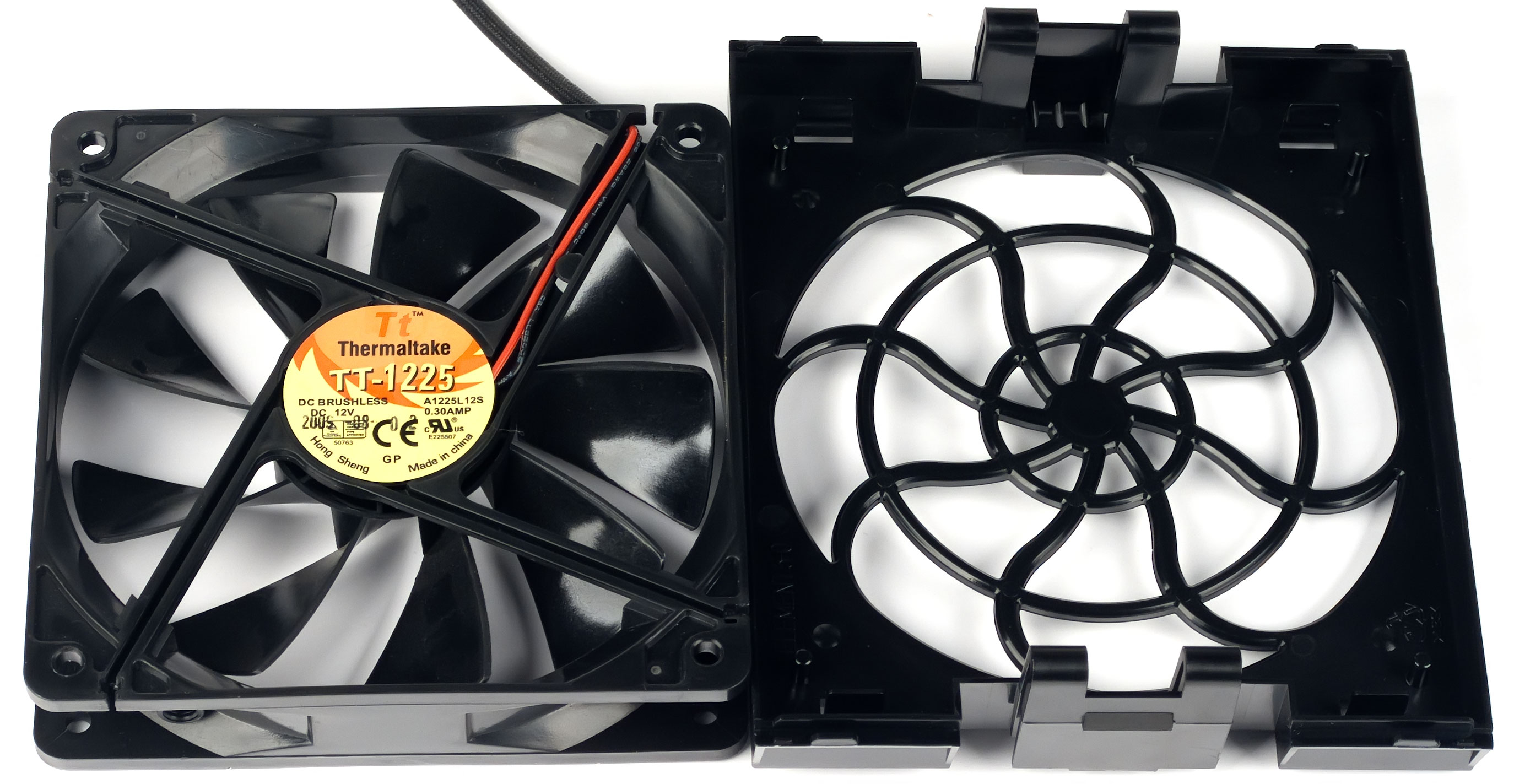

Фронтальный вентилятор (120 мм) корпуса Thermaltake Element S

Занятно, что по факту диаметр верхнего вентилятора составляет всего 170 мм — это уже не первый случай, когда Thermaltake пытается подобным образом ввести пользователя в заблуждение. Оба передних вентилятора устанавливаются безвинтовым способом в специальные пластиковые корзинки с защелками. Вставить в нее вентилятор можно и голыми руками, а вот доставать лучше с применением отвертки. Корзинка легко снимается и ставится на место. Внутри нее обеспечивается надежная фиксация вентилятора, но сама она держится на шасси неидеально — присутствует небольшой люфт в обеих плоскостях.

Не очень здорово у Element S обстоят дела с противопылевой защитой: небольшие поролоновые вставки находятся на обратной стороне каждой из 9 заглушек передней панели. Они хорошо справляются с возложенными обязанностями, вот только чистить их не очень удобно, что по одной, что всей панелью целиком. Верхнее «выхлопное» отверстие традиционно не имеет никаких пылевых фильтров. Фильтр под блоком питания номинально присутствует, однако имеет диаметр ячейки порядка 1 мм и для его снятия нужно сперва демонтировать блок питания…

Последним огорчением при знакомстве с системой охлаждения для нас стал тот факт, что все комплектные вентиляторы подключаются только напрямую к блоку питания через стандартный периферийный разъем, более известный как «Molex», соответственно о контроле и управлении средствами материнской платы можно сразу забыть. Ложкой мёда в данной ситуации стало хорошее качество самих разъемов, провода в аккуратной оплетке и возможность «сквозного» подключения — разъемы двусторонние, являются «мамой» и «папой» одновременно.

Верхний вентилятор оснащен красной точечной подсветкой, по одному диоду в каждом из четырех углов. Подсветка на очень яркая, при хорошем освещении почти не обращает на себя внимание. Возможность отключения подсветки не предусмотрена.

Сборка системного блока

Боковые стенки крепятся винтами с накатной головкой, для их снятия отвертка не понадобится. Способ фиксации стенок самый простой — прислонно-сдвижной, в связи с чем для их максимально удобной установки есть смысл положить корпус на бок.

Забавно, но в Thermaltake Element S зачем-то установлена заглушка задних портов ввода/вывода. Её придется выломать, а потом выбросить — шансов на совпадение с реальной системной платой в любом случае крайне мало.

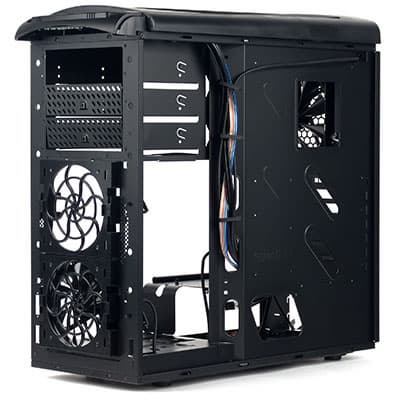

Шасси корпуса Thermaltake Element S

Материнская плата устанавливается на стандартные полые шестигранники с резьбой. По умолчанию ни один из них не установлен, так что придется потратить время и на эту процедуру. В подложке под материнскую плату имеется достаточно большой вырез для быстрой установки крупногабаритных кулеров, оснащенных собственной нестандартной подложкой (backplate). Отметим, что в нашем случае в вырез попало лишь одно монтажное отверстие из четырех, так что говорить о его универсальности явно не приходится.

Устройства в пятидюймовых отсеках крепятся обычным набором винтов под крестовую отвертку — медленно, зато верно. Отсек для жестких дисков в этом плане намного интереснее. Для установки 3,5″ накопителей в первую очередь необходимо извлечь корзину из корпуса, открутив два винта с накатной головкой. Далее на сам жесткий диск необходимо прикрутить два, а лучше — четыре винта с особой шляпкой, затем закатить HDD в корзину по своеобразным салазкам и в конце зафиксировать жесткий диск еще одним винтом.

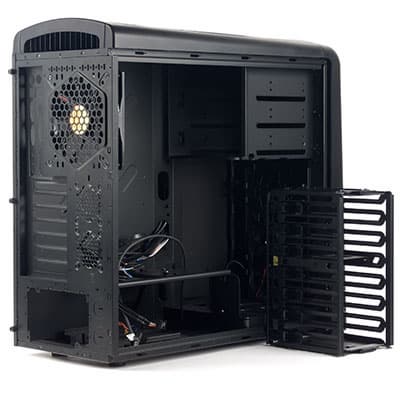

Вид сбоку и съемная корзина корпуса Thermaltake Element S

Пластиковый подпружиненный зажим на месте одного из винтов выполняет исключительно декоративную функцию и на качество фиксации нисколько не влияет. В итоге собрать подобную конструкцию получается едва ли быстрее традиционных «плюсовых» винтов (особенно если под рукой есть шуруповерт), но так же надежно, с хорошей теплоотдачей на корзину и, к сожалению, без какой-либо виброразвязки.

Пластину над блоком питания можно снять, открутив один винт с накатной головкой. На ней расположены два посадочных места под SSD/HDD формата 2,5″ непосредственно друг над другом. Крепятся данные накопители с помощью комплекта обычных винтов.

Способ фиксации плат расширения — винтовой. Немного обидно, что все заглушки, кроме самой верхней, являются одноразовыми, то есть их можно только выломать и назад уже не приделать — снова досадная экономия на мелочах.

В Thermaltake Element S можно установить видеокарты длиной до 29 см, причем это размер без учета дополнительного пространства под питающие кабели. Таким образом, в данный корпус можно поставить практически любой современный графический ускоритель, однако самым длинным представителям линеек GeForce и Radeon будет немного тесновато. В этой ситуации, безусловно, выигрывают корпуса, в которых отсек для жестких дисков разделен на несколько частей, предполагающих возможность индивидуального демонтажа и освобождающих тем самым большой объем дополнительного пространства.

Для блока питания предусмотрены оба варианта установки — вентилятором вверх и вентилятором вниз. Поскольку на нижней стенке имеется ряд отверстий для забора воздуха, блок питания есть смысл поставить именно вентилятором вниз, тем самым выделяя его в, по сути, отдельный контур, никак не участвующий в нагреве и охлаждении остальных компонентов ПК.

Шасси корпуса предусматривает возможность прокладки кабелей за подложкой системной платы, однако размер и расположение выходных кабельных отверстий оставляют желать лучшего. Впрочем, скрыть с глаз два основных питающих провода — 24-контактный ATX и дополнительный ATX_12V в большинстве случае удастся. При этом боковая стенка начинает закрываться намного менее охотно, но все же поддается на уговоры сборщика.

Фронтальные USB-порты и аудиоразъемы подключаются к плате стандартными монолитными колодками. Нативный стандарт звукового коннектора — HDA, есть переходник на AC’97. Спикер или его аналог в корпусе отсутствуют.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

Данный корпус был протестирован с тремя корпусными вентиляторами, работающими в штатном режиме — 12 В, максимальные обороты.

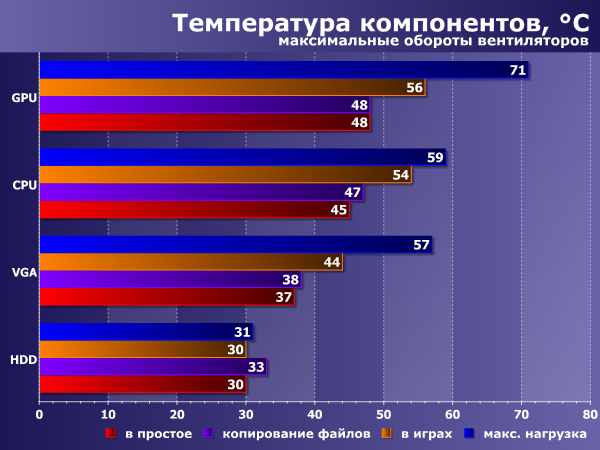

Проведенные стресс-тесты доказывают высокую эффективность комплектной системы охлаждения, сравнимую с большинством современных корпусов с нижнерасположенным блоком питания и обладающих примерно таким же уровнем шума. Температуры всех компонентов остаются на безопасной отметке даже после многочасового нагрузочного тестирования.

В выбранном нами варианте расположения блока питания (вентилятором вниз) его система охлаждения не участвует в отводе горячего воздуха от видеокарты, благодаря чему сам БП нагревается меньше и шумит, соответственно, тоже. Эта особенность также может оказаться важной в определенной ситуации.

При работе с отключенными корпусными вентиляторами в режиме копирования файлов (Copytest) температура жесткого диска достигла 45 градусов Цельсия — это весьма неплохой результат, которого, как правильно, добивается большинство просторных корпусов, предусматривающих прямой контакт накопителя с металлом корпуса.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

В данном случае мы эмулировали напольное размещение корпуса, когда от места пересечения нижней и передней панелей до головы пользователя расстояние составляет около 1,35 метра.

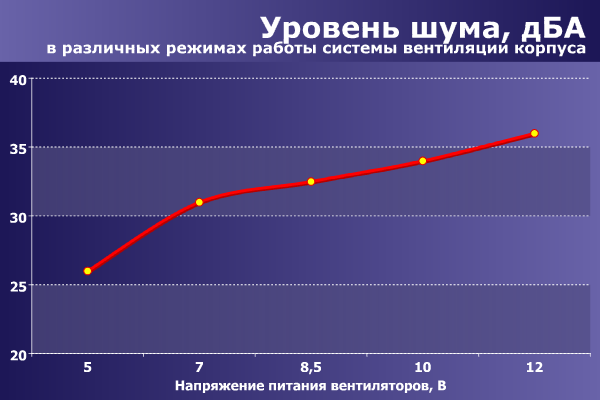

При питании всех вентиляторов от 5 вольт уровень шума находится на достаточно низком уровне, днем в типичной обстановке он будет малоразличим.

С ростом напряжения питания вентиляторов также повышается и уровень шума, и если при питании от 7 до 10 вольт уровень шума находится на среднем уровне, то при питании от 12 вольт, что является штатным режимом работы вентиляторов, так как подключаются они через «молексы», уровень шума можно оценить как находящийся на уровне выше среднего.

Также мы решили оценить вклад каждого вентилятора в общий уровень шума системы охлаждения корпуса в номинальном режиме работы вентиляторов при питании от 12 вольт.

Несмотря на то, что уровень шума вентиляторов довольно близок, можно отметить лидерство фронтального вентилятора.

В номинальном режиме работы системы вентиляции корпуса ее акустическая эргономика находится на уровне ниже среднего. Однако при понижении напряжения питания вентиляторов можно добиться вполне достойных результатов в направлении улучшения акустической эргономики. К сожалению, производитель не озаботился установкой каких-либо средств регулирования скорости вращения вентиляторов и даже почему-то не применил стандартные трехконтактные разъемы для вентиляторов, о чем уже было сказано выше.

Позиционирование и рекомендации по использованию

Пришло время ответить на вопрос, действительно ли Thermaltake Element S — это оптимальный корпус для сборки производительной рабочей станции. Безусловно, у него есть задатки и предпосылки для того, чтобы претендовать на эту роль, но лучшим выбором он остается лишь в обещаниях маркетологов.

Корпус поставляется без блока питания, сборка системы в нем выполняется относительно долго, в связи с чем его появление в корпоративной среде маловероятно. Зато для использования в домашних условиях мы можем рекомендовать этот корпус как под производительную рабочую станцию с горячим процессором и большим массивом жестких дисков, так и под мощную, но не самую топовую игровую машину. При этом использование Element S в качестве пристанища для простой «рабочей лошадки» окажется избыточной тратой денег и места.

Итоги

Несмотря на наличие ряда досадных недостатков, Element S оставил о себе скорее хорошее, нежели плохое впечатление. Он обладает пусть и не уникальным, но все же весьма интересным дизайном, вызывающим ассоциации с высокой производительностью и надежностью (разумеется, эта характеристика является индивидуальной). Корпус изготовлен из прочной стали, без труда вмещает семь классических жестких дисков, поддерживает установку большинства крупногабаритных кулеров и длинных видеокарт, обладает достаточно эффективной системой охлаждения и имеет при этом не столь высокую цену.

В список тех самых «досадных недостатков» можно занести комплектные вентиляторы с разъемами «Molex», неотключаемую подсветку, плохую защиту от пыли, ножки из твердого пластика, выламываемые заглушки без выреза под винт и другие мелочи, упомянутые в тексте обзора. Занятно, что для исправления всех перечисленных проблем специалистам из Thermaltake вряд ли пришлось бы значительно усложнять производство и, как следствие, повышать конечную стоимость продукта. «Экономия на спичках» — одна из самых распространенных проблем современных производителей компьютерных корпусов.
