Корпус Thermaltake Core X2

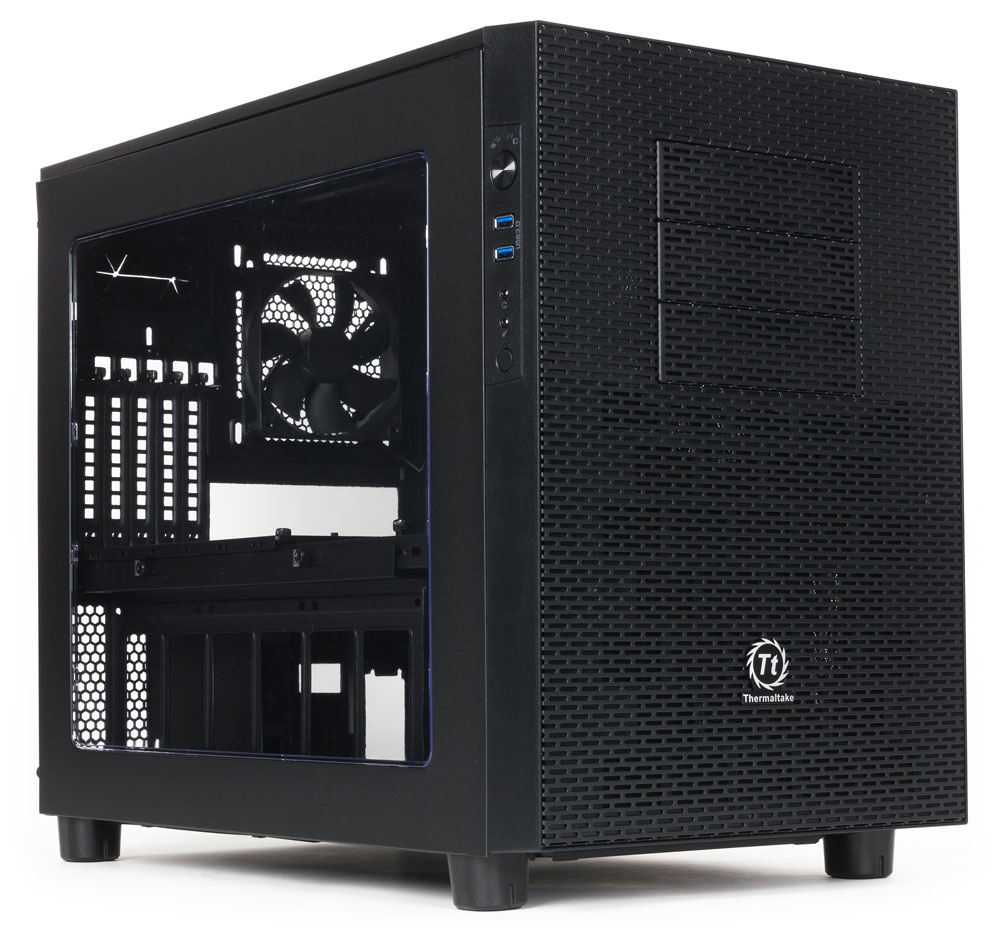

Корпус Thermaltake Core X2, Общий вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

В последние несколько лет стали активно появляться корпуса довольно необычного формата, системные платы в которых располагаются горизонтально. Но высота таких корпусов больше, чем у привычных десктопов — прежде всего за счет «двухэтажности»: объем делится на две части, верхнюю из которых занимают платы, а внизу располагаются накопители и блок питания, что позволяет сэкономить место на столе, уменьшив размеры корпуса в горизонтальной проекции. Соответственно, и высота бывает либо меньше, чем у корпусов башенного типа, рассчитанных на такой же размер системных плат, либо при сравнимой высоте обеспечивается возможность установки большего количества накопителей.

Компания Thermaltake, продукцию которой мы часто представляем читателям, не прошла мимо этой тенденции — в ее серии Core появились четыре корпуса-кубика, формат которых производитель так и называет: Cube Case. Предлагаемые модели имеют разные размеры, причем самая крупная позволит устанавливать системные платы вплоть до E-ATX. К нам попал корпус Thermaltake Core X2 (p/n CA-1D7-00C1WN-00) — не самый большой, но обладающий всеми особенностями, характерными для остальных Cube Case, включая широкие возможности трансформации, и потому достойный внимания.

Как и вся серия Core, корпус Х2 не блещет дизайнерскими изысками: цвет предлагается один — черный, вариант изготовления тоже единственный — с окном в боковой стенке (мы специально не уточняем, в левой или в правой — причина будет понятна позднее), спереди сплошная металлическая сетка с небольшими продолговатыми отверстиями, единственным украшением служит только крупный серебристый логотип производителя.

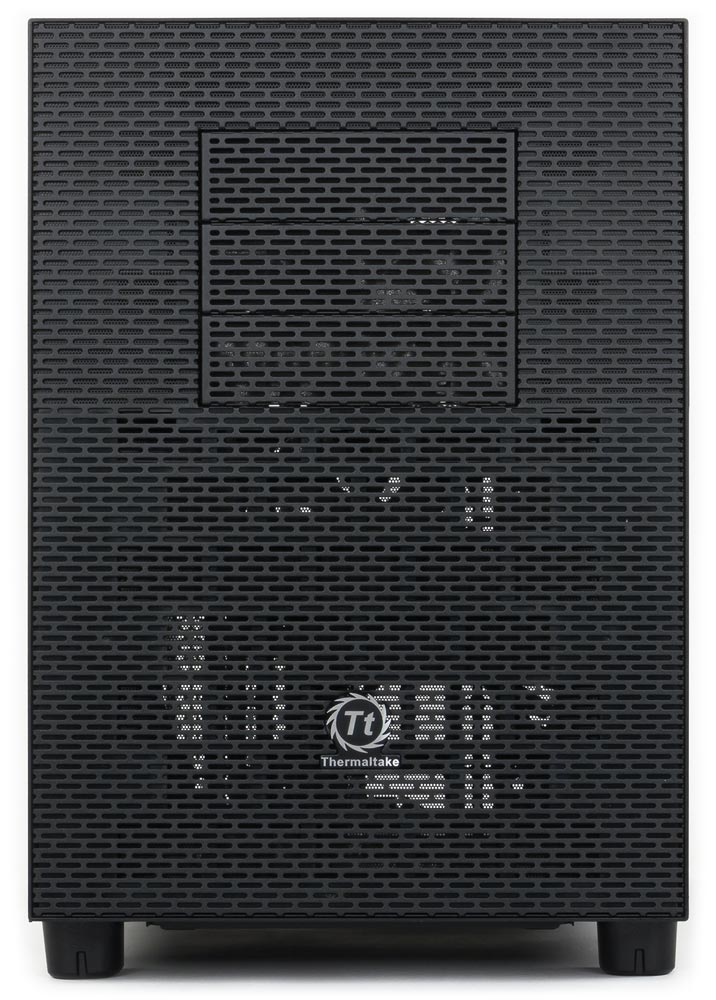

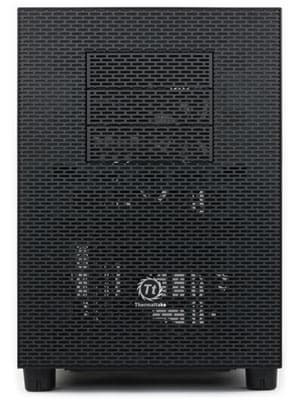

Корпус Thermaltake Core X2, Лицевая панель

Пластика в оформлении минимум: чуть шероховатые боковые поверхности лицевой панели и слегка тонированный прозрачный прямоугольник в боковом окне. Все остальное — сталь, причем сплошных поверхностей очень мало: и верхняя, и вторая боковая крышки почти целиком состоят из вентиляционных решеток, прорези которых по форме повторяют имеющиеся спереди.

Упакован корпус в коробку из обычного картона с монохромным оформлением, по бокам которой имеются прорези для захвата руками.

Хотя на сайте компании есть русскоязычный раздел, но описание Core X2 в нем практически полностью дано на английском — вероятно, потому, что модель новая, и попросту руки еще не дошли. Надеемся все же, что это явление временное, тем более что в печатном руководстве пользователя русский язык присутствует в должной мере.


Компоновка

В Thermaltake Core X2 можно устанавливать системные платы microATX/Mini-ITX не более чем с пятью слотами расширения. Простор над платой немалый — от подложки до ближайшей штатной детали вверху около 240 мм, поэтому даже если сверху будут установлены какие-либо дополнительные элементы охлаждения, для практически любого процессорного кулера останется достаточно места.

Выбор видеокарт неограниченный: можно снять установочные пятидюймовые кронштейны, и тогда почти вся глубина корпуса, то есть без малого полметра, может быть использована для длинных и сверхдлинных плат расширения. Если же все пятидюймовые слоты заняты, причем устройствами стандартной, а не укороченной глубины, то все равно можно будет установить фактически любую из современных видеокарт: остается около 325 мм, а длина видеоадаптеров крайне редко превышает 300 мм (здесь учтены подходящие к устройствам в пятидюймовых слотах кабели с коннекторами Г-образной формы, но не учитываются разъемы дополнительного питания видеокарты, если они расположены в ее торце).

Отметим: выше указаны наши собственные замеры, производитель приводит немного другие данные — 480 и 330 мм соответственно. Еще один наш замер: при установленных, но не занятых кронштейнах останется 372 мм для плат расширения.

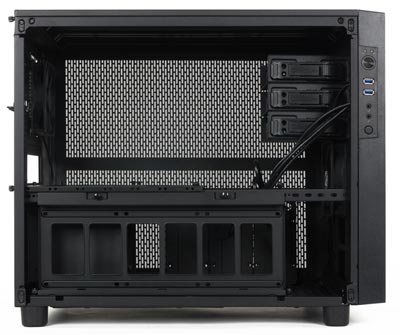

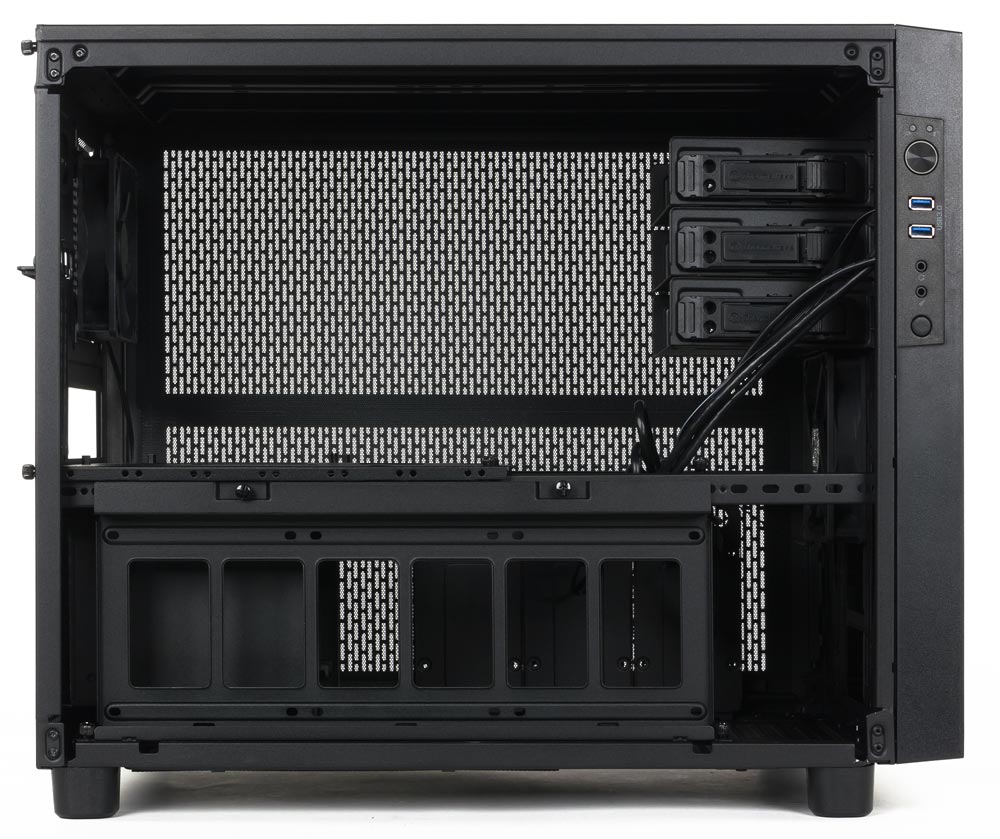

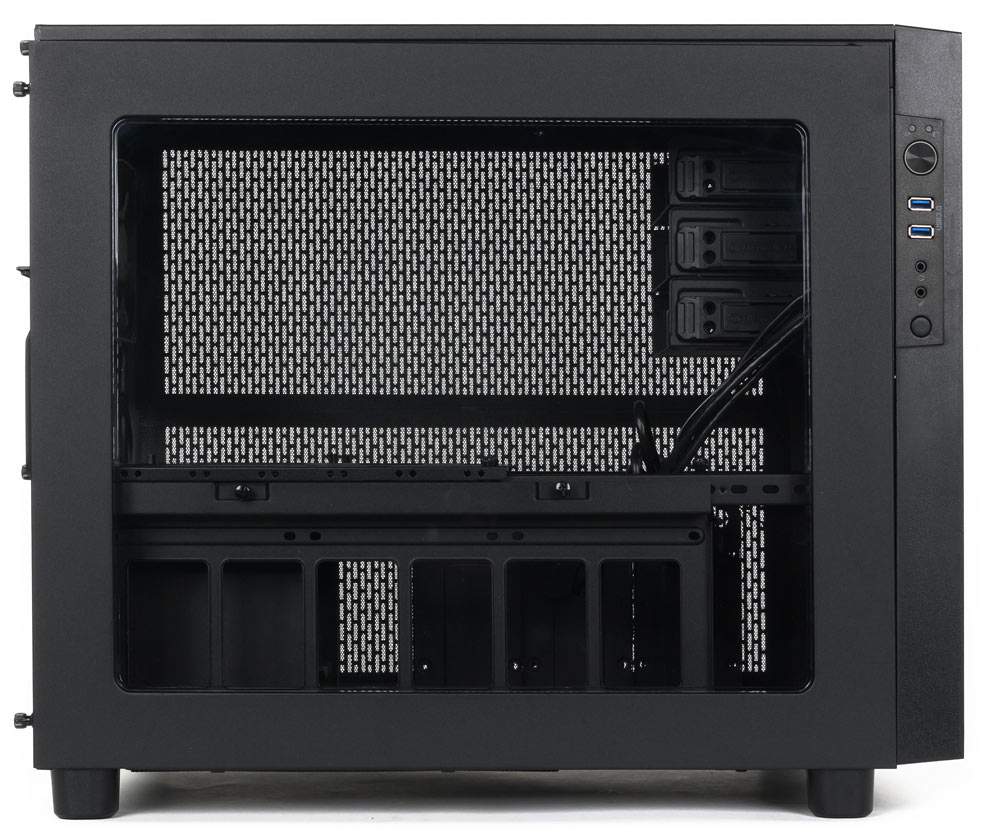

Корпус Thermaltake Core X2, вид слева

Слотов для 5-дюймовых устройств с выходом на лицевую панель три, но для 3,5-дюймовых устройств такого выхода не предусмотрено.

В спецификации упомянуты 7 мест для установки HDD/SSD. Причем организованы они весьма своеобразно: есть два двухместных отсека с универсальными салазками, а также три планки для 2,5-дюймовых накопителей, расположенные на правом боку шасси.

Почему-то производитель поскромничал: в пятидюймовые кронштейны можно устанавливать не только ODD, в каждом из них можно закрепить два 2,5- или один 3,5-дюймовый накопитель. Таким образом, максимально возможное количество HDD или SSD получается равным 13 — близкая к рекордной величина для корпусов microATX. Правда, из них 3,5-дюймовыми могут быть не более семи.

Приобретаемый отдельно блок питания устанавливается справа в нижней части шасси.

В комплекте — рассортированный по пакетикам набор крепежных винтов, спикер для системной платы, десять одноразовых стяжек для кабелей, а также пятидюймовая планка для крепления дополнительных вентиляторов.

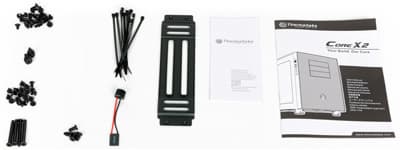

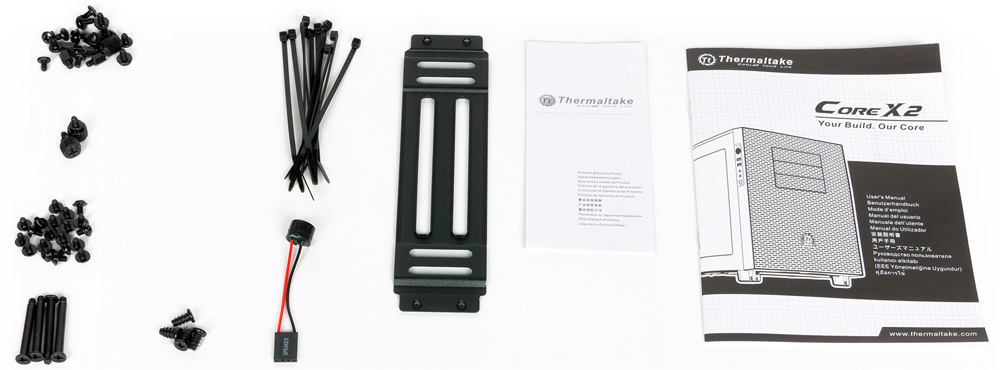

Корпус Thermaltake Core X2, Комплектация

Конструкция

Размеры корпуса 465×320×554 мм (В×Ш×Г, включая выступающие элементы). Он покоится на трехсантиметровых пластиковых ножках, снабженных амортизирующими вставками из резины.

На стали для изготовления корпуса разработчики не экономили: шасси, включая подложку системной платы, сделано из листов толщиной 0,85 мм, боковые стенки еще толще — 0,9 мм, и лишь некоторые элементы, вроде кронштейнов и планок для накопителей, немного тоньше: 0,75 мм.

Благодаря этому, а также из-за особенностей конструкции шасси получилось весьма жестким. Корпус же в целом, несмотря на не самый героический объем, еще и весит довольно много: 11 кг нетто и 12,7 кг в упаковке.

Лицевая панель крепится пластиковыми фиксаторами — шестью цилиндрическими и двумя плоскими, дополнительную устойчивость обеспечивают еще восемь цилиндрических стоек. Снимается она без особых усилий. Спереди на нее выведены только три заглушки пятидюймовых слотов.

Небольшая планка с органами управления и разъемами штатно расположена в прорези, имеющейся в верхней части левого бокового торца лицевой панели и закреплена на шасси с помощью пластиковой рамки. В аналогичном месте справа есть такой же вырез, закрытый съемной заглушкой, и при необходимости панель управления можно переместить на правый бок корпуса.

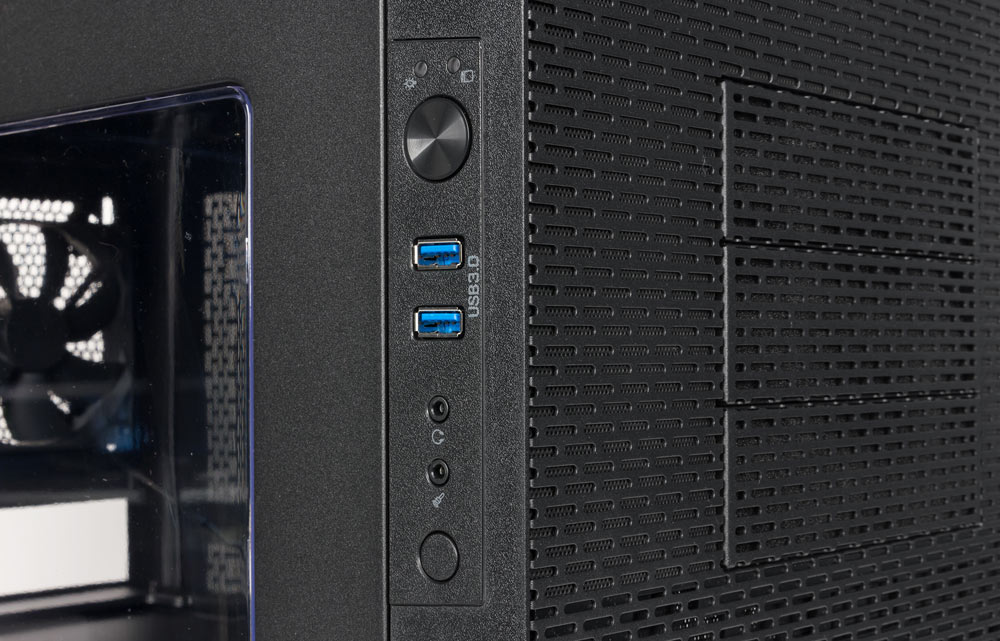

Корпус Thermaltake Core X2, Органы управления и разъемы

Количество органов на панели минимально, расположены они вертикальным рядом: вверху светодиодные индикаторы питания (синий) и дисковой активности (красный), затем крупная кнопка Power, под ней два порта USB 3.0 (они ориентированы горизонтально, один под другим, поэтому проблем с одновременным подключением двух широких устройств не будет) и пара аудиопортов, в самом низу небольшая кнопка Reset.

Кнопки имеют минимальный свободный ход и нажимаются довольно легко, поэтому возможны срабатывания от случайных прикосновений.

Боковые крышки можно менять местами, поэтому мы и не стали писать, слева или справа находится прозрачное окно: это будет зависеть от предпочтений сборщика.

Верхняя крышка также съемная.

Самое необычное заключается в том, что можно делать многоэтажные конструкции: есть возможность установить один корпус на другой, получая единый Full Tower, причем очень и очень немалых размеров. Для этого у нижнего корпуса удаляется верхняя крышка, у верхнего — ножки и люк, закрывающий переднюю треть днища, и оба они скрепляются винтами с накатными головками через предусмотренные для этого отверстия. Можно также удалить и ряд внутренних элементов, многие из которых являются съемными.

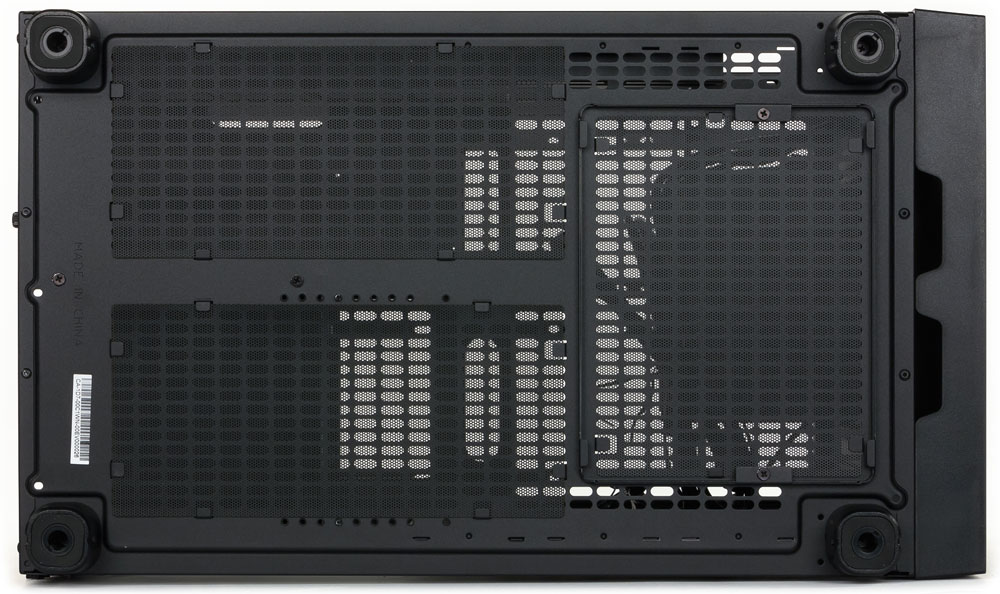

Корпус Thermaltake Core X2, вид на шасси снизу

У нас был только один корпус, поэтому фотографии пришлось позаимствовать с сайта производителя:

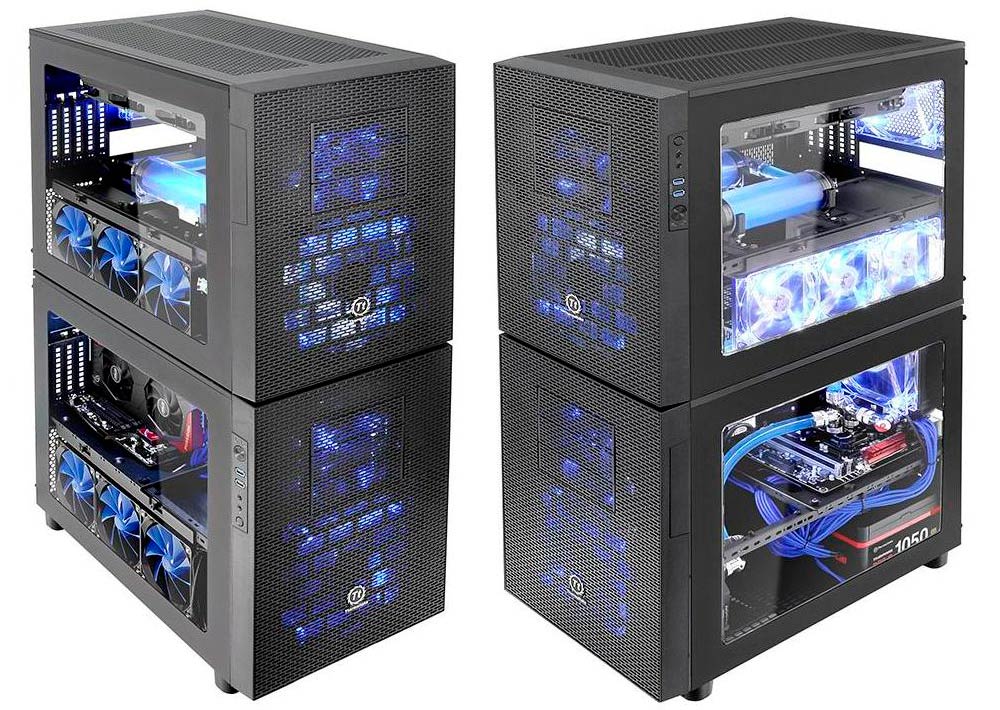

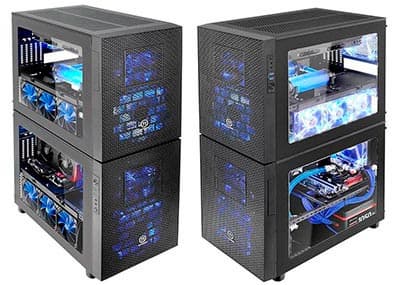

Сдвоенный корпус Thermaltake Core X2

Конечно, максимально возможный размер системной платы останется тем же, но удваивается количество накопителей и внешних USB-портов, а главное — открываются широчайшие возможности установки для процессора и видеокарт самых разнообразных систем охлаждения, включая жидкостные.

Теоретически надстраивать этажи можно и дальше — очень похоже, что заложенной в конструкцию шасси жесткости будет достаточно и для соединения трех корпусов, вот только практическую потребность в таком «мегатауэре» представить себе сложно. Другое дело, что можно организовать не единый компьютер выдающихся габаритов, а стойку из двух-трех независимых компьютеров, которая не развалится от случайного толчка и в которой будет вполне удобный доступ к компонентам. Однако системы охлаждения придется тщательно продумывать, чтобы нижний компьютер не «поджаривал» верхние.

Над размещением будущего компьютера тоже следует подумать. Для сочлененных корпусов выбор почти однозначный: на полу, потому что для стола башня даже из двух корпусов будет слишком уж высокой, причем кнопки и аудиоразъемы лучше задействовать из панели управления верхнего корпуса. А вот для однокорпусного варианта скорее подходит именно настольное размещение, иначе к органам управления и внешним портам придется нагибаться.


Система вентиляции

Штатное оснащение корпуса вентиляторами более чем скромное: их всего два, по одному 120-миллиметровому спереди и сзади, без подсветки. Оба с маркировкой Thermaltake, даже обозначена модель TT-1225 (A1225L12S), а на сайте указаны и некоторые параметры: 1000 об/мин, 16 дБА. Они оснащены длинными кабелями со стандартными трехконтактными коннекторами для подключения к системной плате, каких-либо собственных контроллеров частоты вращения в корпусе нет.

Зато возможности для модернизации даже не широкие, а широчайшие.

Начнем с вентиляторов. Всего их можно установить:

  • на передней стенке шасси: один 200-, два 140- или три 120-миллиметровых,
  • вверху: либо два 200/140-миллиметровых, либо до шести 120-миллиметровых,
  • сбоку в нижнем объеме корпуса: три 120-миллиметровых на специальной стойке, которая может устанавливаться справа или слева,
  • на днище шасси: три 120-миллиметровых (на рисунках в инструкции и на официальном сайте их и вообще изображено шесть, и такое количество действительно можно разместить, но только в отсутствие блока питания; не очень понятно, почему упоминается именно размерность 120 мм: и меньшие, и бо́льшие тоже вполне можно установить, только количество будет другим),
  • наконец, задний вентилятор можно заменить на 140-миллиметровый.

Итого только по спецификации получается до 16 вентиляторов, включая штатные, а реально даже и больше. Вряд ли кто-то будет ставить столько вентиляторов, однако сам по себе широкий выбор мест для их установки можно только приветствовать.

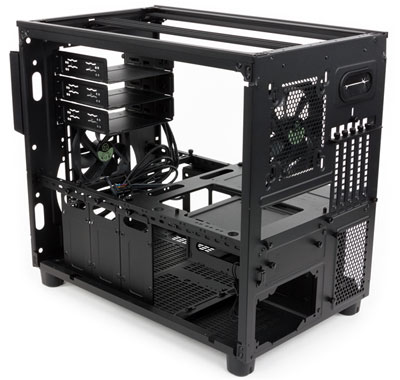

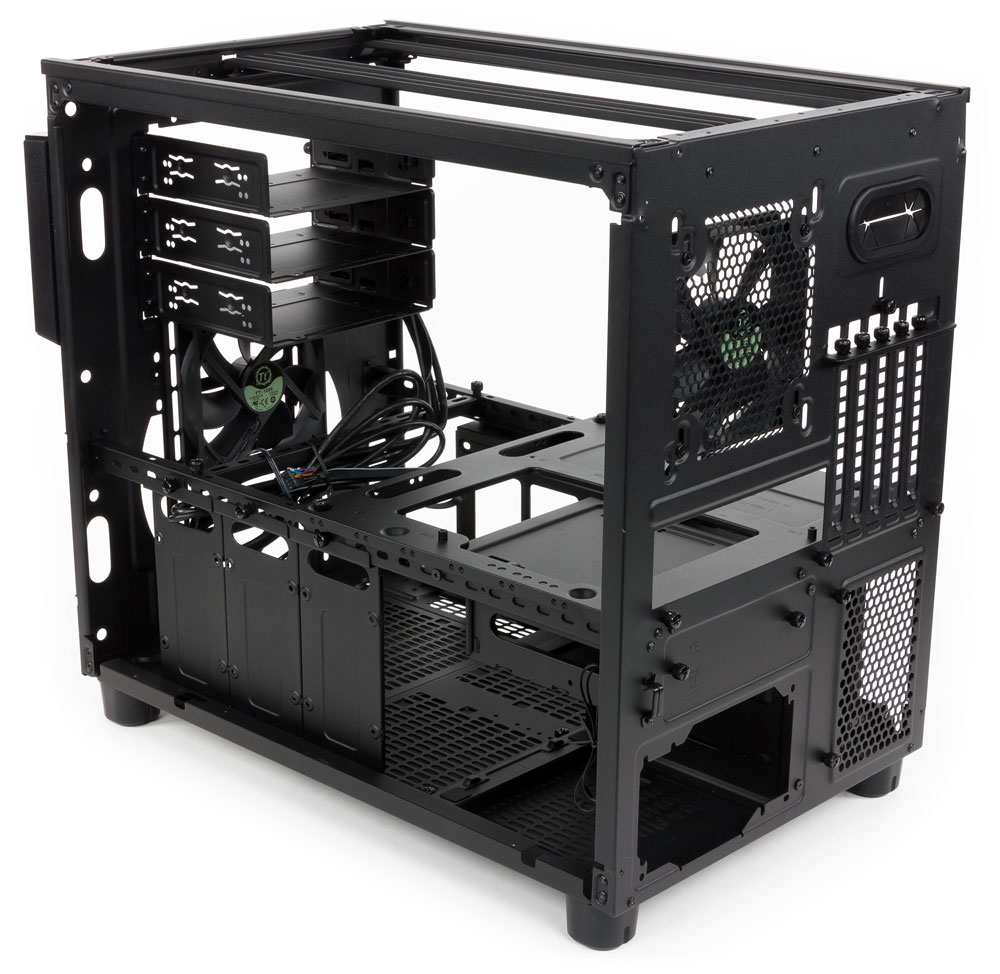

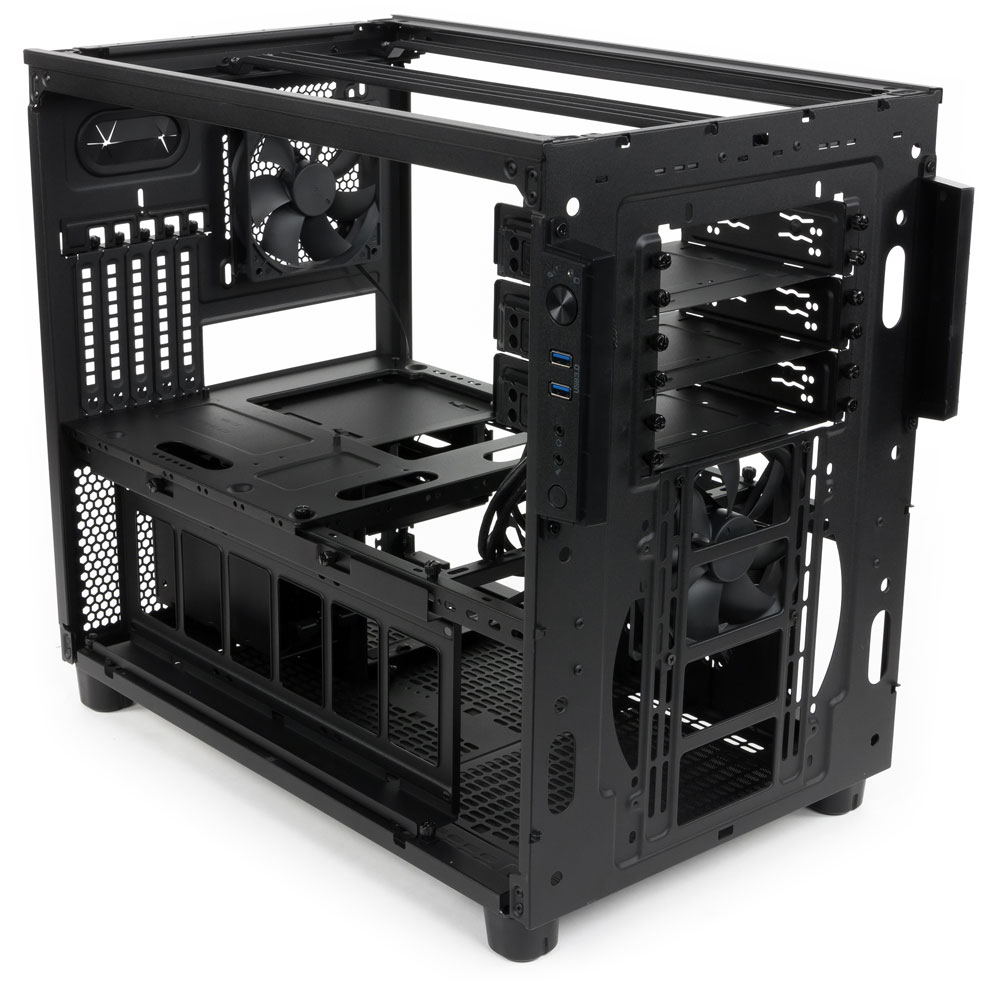

Корпус Thermaltake Core X2, вид на шасси слева

Все представители серии Core X обладают широкими возможностями по монтажу радиаторов жидкостного охлаждения различного типоразмера, в том числе и нескольких одновременно. По утверждению производителя, данная серия как раз и подходит наилучшим образом для крупногабаритных систем жидкостного охлаждения, в том числе и самодельных.

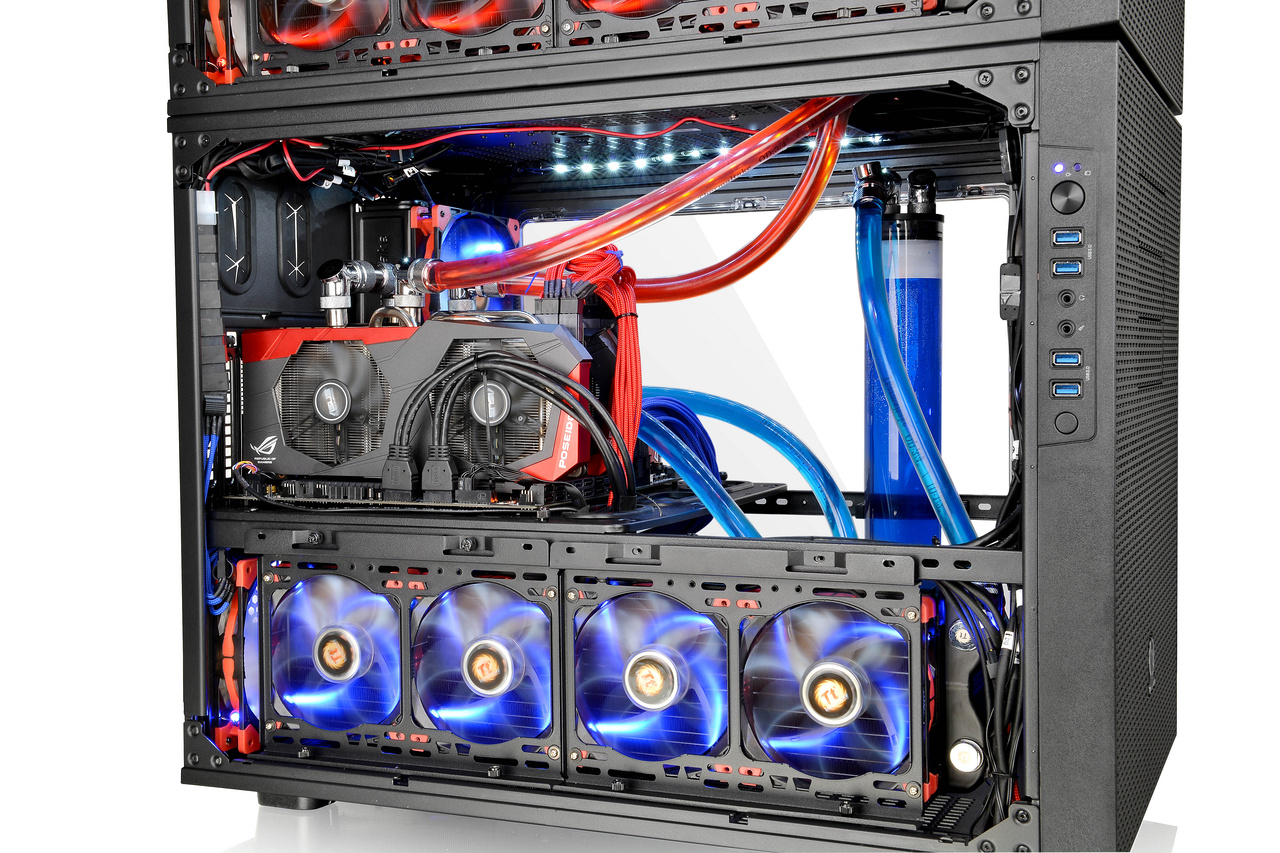

Корпус Thermaltake Core X9 с установленной ЖСО
Другой корпус Thermaltake этой же серии (Core X9) с установленной ЖСО

Разумеется, чем больше размеры корпуса, тем большее количество вариантов установки он поддерживает. Для корпуса Core X2, который занимает промежуточное положение в линейке, список такой:

  • спереди: на выбор — радиаторы от 120 до 360 миллиметров,
  • вверху: то же, но некоторых типоразмеров поместится по два,
  • внизу и сбоку: 120-, 240- или 360-миллиметровые,
  • и конечно, задний вентилятор можно заменить на 120- или 140-миллиметровый радиатор СВО.

Плюс есть отверстие с резиновой заглушкой в задней стенке.

Спереди и сзади крепление вполне обычное: саморезами к металлу панели через предусмотренные отверстия, а имеющаяся в комплекте планка, устанавливаемая в пятидюймовый слот, как раз и предназначена для установки двух или трех передних вентиляторов.

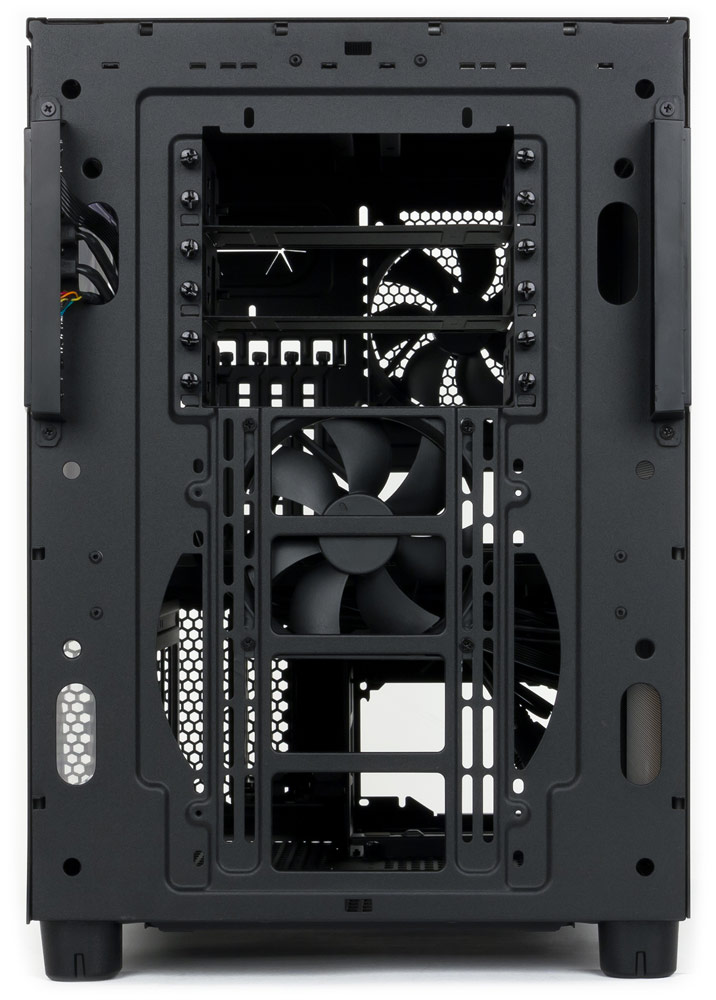

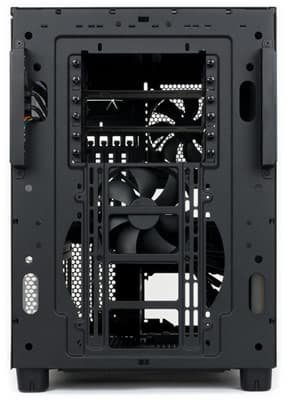

Корпус Thermaltake Core X2, вид на шасси спереди

Про переставляемую стойку для боковых вентиляторов мы уже сказали, надо только соответствующим образом ставить и боковые стенки, чтобы напротив этих вентиляторов оказались отверстия, а не крышка с прозрачным окном.

Крепления вверху довольно своебразные: это четыре длинные планки, которые можно снимать и устанавливать в позиции, соответствующие выбранному размеру вентиляторов или радиаторов СВО.

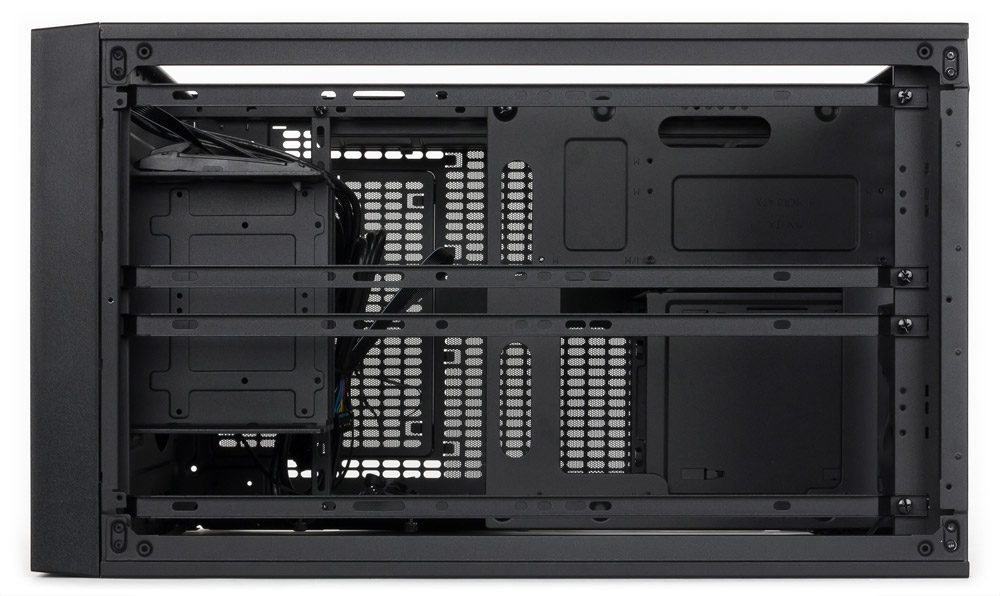

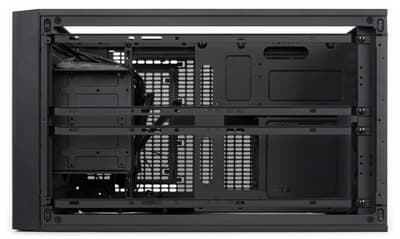

Корпус Thermaltake Core X2, вид сверху без крышки

На днище специальных крепежных отверстий нет, их заменяют вентиляционные прорези, занимающие практически всю площадь нижней панели.

Закрепить некоторые из дополнительных вентиляторов или радиаторов помогут имеющиеся в комплекте четыре самореза и четыре длинных винта.

Обилие вентиляторов определяет немалый объем воздуха, который будет прокачиваться через корпус, а значит — большое количество пыли, которое может собираться внутри. Поэтому к фильтрации разработчики подошли вполне ответственно: фильтрами защищены все возможные места, кроме задней стенки, установленный на которой вентилятор обычно работает как вытяжной. Все они выполнены из пластикового листа с мелкими отверстиями, а вот способы крепления используются разные.

Тем не менее, к разряду быстросъемных ни один из них отнести нельзя. Без какой-либо разборки снять получится только нижние фильтры: это три раздельные пластины, вставленные снаружи в штампованные держатели. Чтобы добраться до них, корпус нужно положить набок или хотя бы сильно наклонить; в конструкции из двух соединенных корпусов проделать такую процедуру будет непросто.

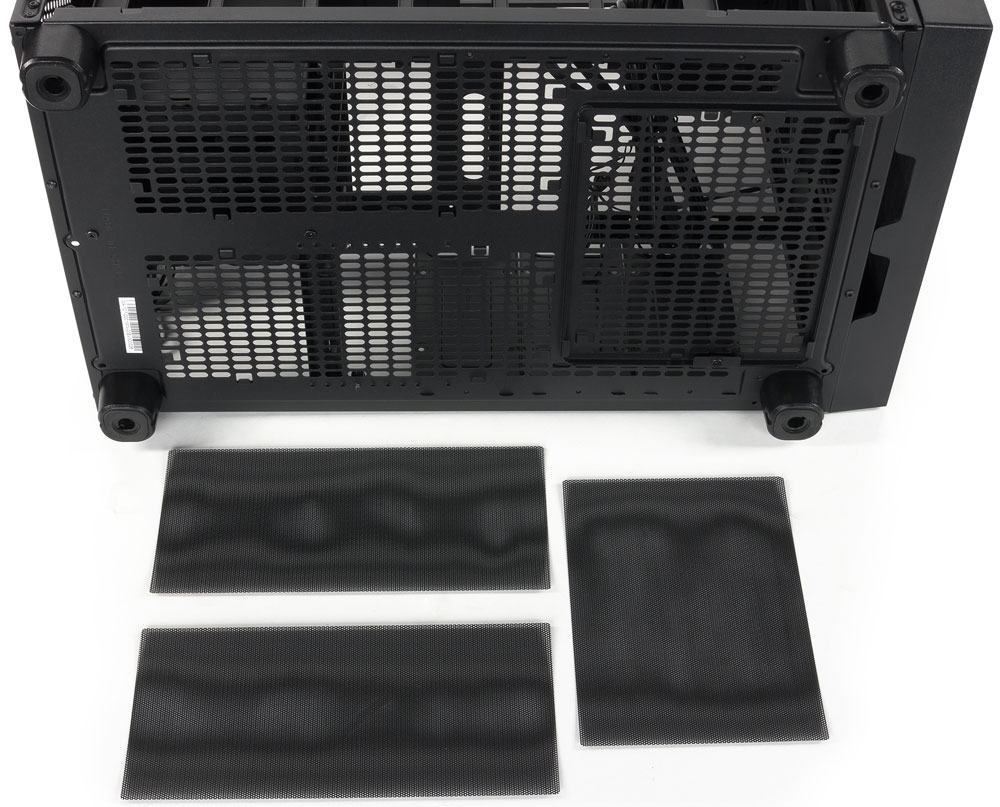

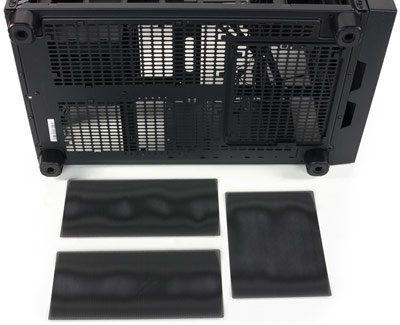

Корпус Thermaltake Core X2, нижние фильтры

Сбоку и вверху пластины фильтров по периметру оснащены магнитами, надежно удерживающими их на металле крышек (на боковой пластин две, на верхней одна). Чтобы добраться до фильтров, крышки придется снимать. Правда, это не столь уж сложная процедура.

Фронтальных фильтров тоже два, но одна пластина извлекаемая (фиксируется выступами-держателями на внутренней стороне пластиковой передней панели), а вторая нет. Но для доступа даже к извлекаемому фильтру придется снимать лицевую панель — из-за отсутствия подходящих к ней проводов снять ее нетрудно, но это тоже лишняя операция.

В заглушках пятидюймовых слотов, имеющих лицевую сторону из такой же сетки, как и на остальной части передней панели, также имеются фильтры-вкладыши из поролона.

Из дополнительных отверстий имеется перфорированная область на задней стенке в зоне нижнего объема корпуса, а также отверстия в заглушках плат расширения.


Сборка системного блока

Боковые крышки у Core X2 распашные, как и у многих других моделей серии, фиксируются парами невыпадающих винтов с накатными головками на задних торцах. На задних кромках крышек есть выступы для захвата пальцами, облегчающие снятие, снимать и устанавливать вполне удобно.

Для пятидюймовых устройств, как уже было сказано, используются три раздельных кронштейна, каждый из которых закреплен на передней плоскости шасси четырьмя винтами с накатными головками. ODD в них фиксируются пластиковой защелкой слева, но лучше дополнительно закрутить хотя бы пару винтов и справа — без этого будет наблюдаться небольшой люфт, поскольку П-образная в поперечном сечении конструкция получилась не очень жесткой. Декоративные заглушки в лицевой панели лучше удалять после ее снятия.

Корпус Thermaltake Core X2, вид на шасси слева

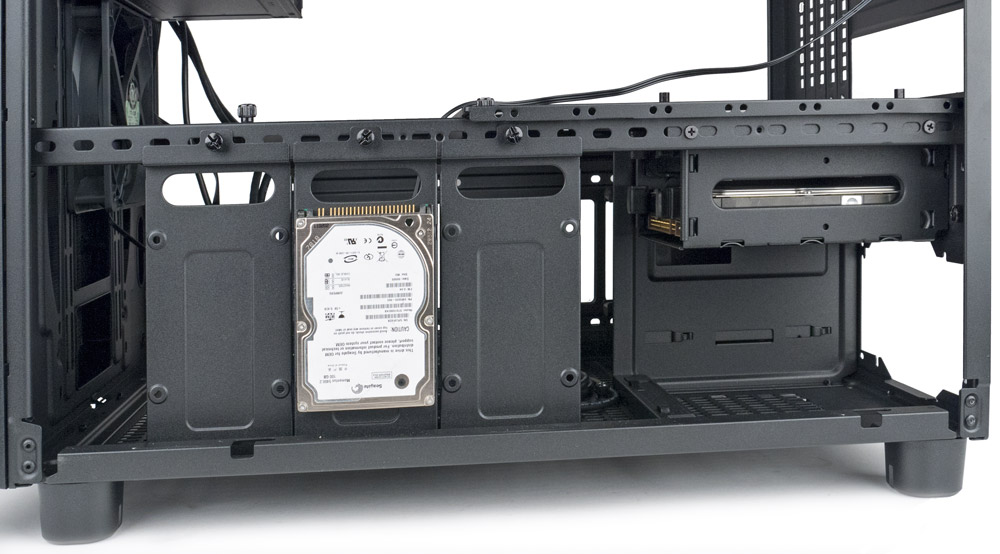

Каждый из двухместных дисковых отсеков можно удалить — они крепятся парами винтов к задней стенке, а накопители в них вставляются на салазках. 3,5-дюймовые HDD/SSD фиксируются в салазках боковыми штифтами с резиновыми амортизаторами, а 2,5-дюймовые закрепляются винтами снизу, причем разъемы накопителей должны ориентироваться в сторону ручек-защелок самих салазок, иначе при установке в отсек доступа к ним не будет.

Корпус Thermaltake Core X2, Диск на салазках

Надо отметить, что доступ к дискам в этих отсеках даже в отсутствие прочей компьютерной «начинки» очень удобным не назовешь, а уж в полностью собранном компьютере и вовсе потребуется немалая ловкость рук. Для подключения можно использовать кабели как с прямыми, так и с Г-образыми коннекторами.

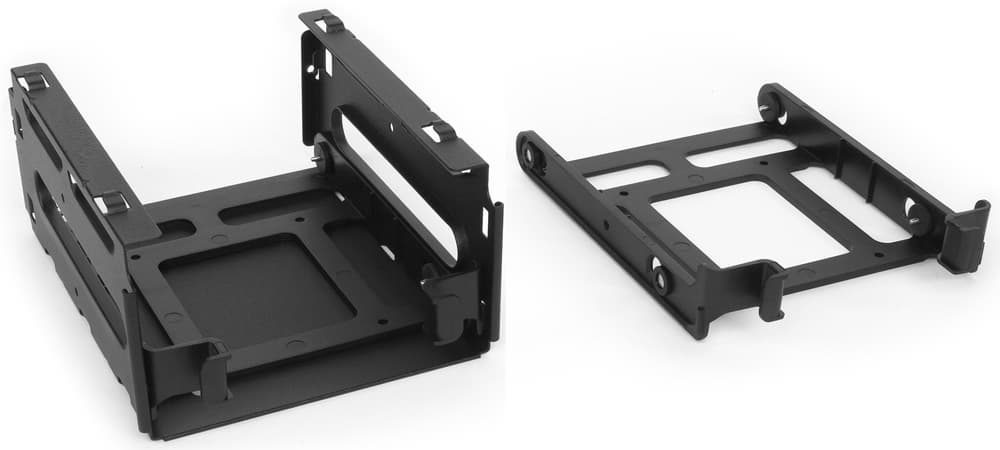

Корпус Thermaltake Core X2, Дисковая корзина и салазки

Боковые планки для 2,5-дюймовых устройств доступны гораздо лучше. Каждая из них зафиксирована единственным винтом с накатной головкой, накопители к планке также крепятся винтами. Разъемы надо ориентировать вверх, тогда кабели с Г-образными коннекторами легко можно будет просунуть в имеющееся овальное отверстие. Прямые коннекторы тоже годятся, просто кабель пойдет несколько иначе, не через упомянутое отверстие.

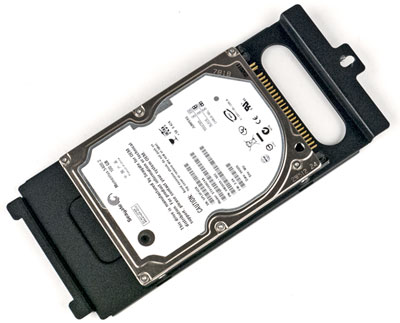

Корпус Thermaltake Core X2, Диск на планке

Напомним, что эти планки можно поставить как на правой, так и на левой стороне шасси, только планку с боковыми вентиляторами придется соответствующим образом переставить или удалить вовсе, когда в ней нет необходимости.

Корпус Thermaltake Core X2, Диск на планке

Если какие-то из пятидюймовых кронштейнов не используются, их вполне можно использовать для установки двух 2,5- или одного 3,5-дюймового накопителей, закрепляя их винтами через предусмотренные для этой цели отверстия.

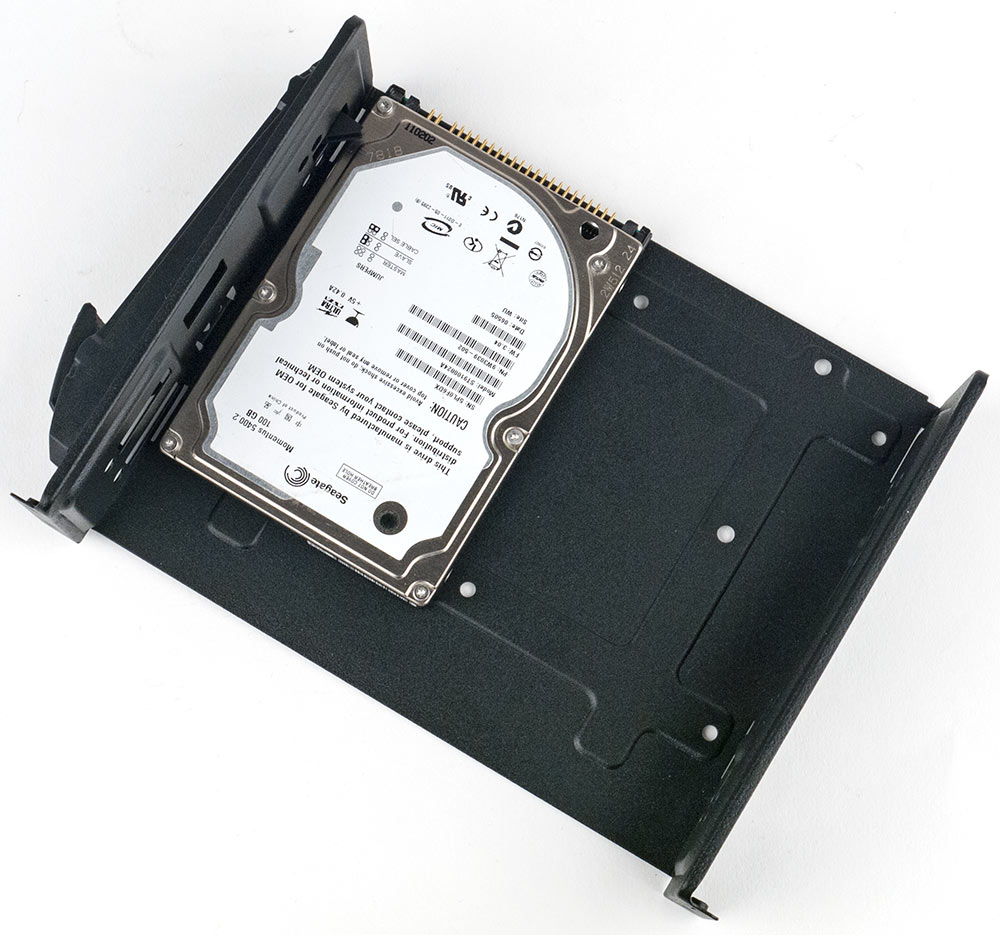

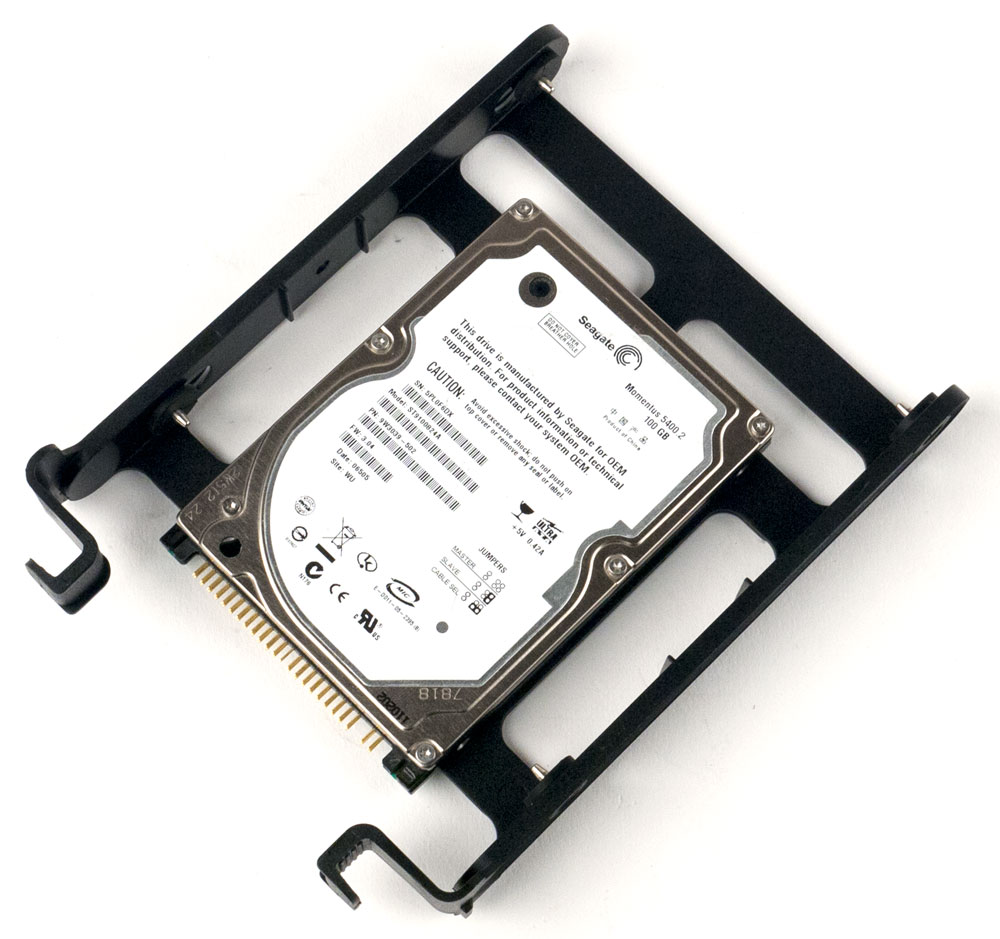

Корпус Thermaltake Core X2, Диск в кронштейне

Подложка для системной платы предусмотрительно сделана съемной: если потребуется демонтировать процессорный кулер, саму плату снимать не придется — достаточно открутить четыре винта и снять ее вместе с подложкой, в которой под местом расположения процессора сделан большой вырез. Есть вырезы и поменьше, для прокладки кабелей, хотя особой нужды в них нет: перед подложкой остается достаточно места, чтобы можно было проложить любое количество кабелей из нижнего объема корпуса.

Четыре стойки для системной платы уже установлены, еще пять есть в комплекте. Их монтажу поможет имеющийся переходник на шестигранник для крестовой отвертки.

Заглушки в окне для портов ввода-вывода нет, выламывать ничего не придется. В прорезях для плат расширения заглушки многоразовые; и они, и сами платы крепятся либо общей прижимной планкой с одним винтом, либо еще и индивидуальными винтами с накатными головками.

На задней стенке есть небольшой П-образный кронштейн, закрепленный винтом изнутри. Это уже встречавшийся нам замок, предназначенный для защиты мыши и клавиатуры: откручиваем винт, продеваем их кабели в кронштейн, вновь закручиваем и закрываем корпус — утащить мышь и клавиатуру без вскрытия корпуса уже не получится. К тому же такой замок до известной степени предотвратит выпадение коннекторов из портов при рывках.

Подключение фронтальных разъемов осуществляется экранированными кабелями с монолитными коннекторами, для аудио есть только HD Audio. Кабели от обоих внешних разъемов USB 3.0 заканчиваются единым коннектором для подключения к внутреннему разъему системной платы.

Корпус Thermaltake Core X2, вид на шасси справа

Блок питания можно ставить как до, так и после установки системной платы, но ориентировать его лучше вентилятором вниз, иначе поток воздуха в значительной степени будет перекрываться дисковым отсеком, расположенным как раз над БП. Если же этот отсек удалить, то блок можно будет ставить и вентилятором вверх.

БП крепится винтами к задней стенке шасси, а для фиксации его переднего края есть планка с резиновыми амортизаторами, которую можно переставлять в соответствии с длиной блока.

Как принято, кромки шасси аккуратно завальцованы, чтобы снизить риск повреждения рук сборщика. Можно еще отметить, что большинство съемных элементов конструкции крепится винтами с накатными головками, что сводит к минимуму использование отвертки.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

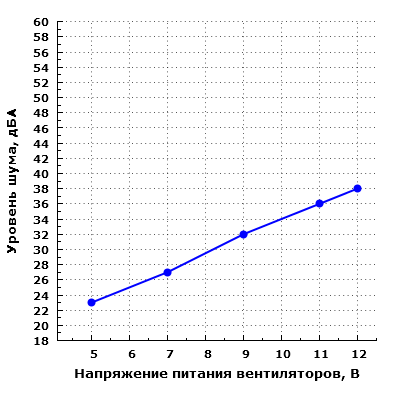

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 23 до 38 дБА, в столь же широких пределах изменяется и ее производительность. При питании вентилятора напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (27 дБА) до повышенного (36 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В шум системы охлаждения не превышает 40 дБА, но шум в таком режиме уже хорошо заметен, особенно в ближнем поле.

Качество вентиляторов среднее. При работе на низком напряжении питания появляется типичное постукивание, которое обычно свидетельствует об очень бюджетной реализации электропривода.

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум низкий, а при максимальном напряжении питания шум хоть и заметный, но умеренный.


Позиционирование и выводы

Сложно давать оценку столь необычному корпусу. И необычность его даже не в форме и не в способе размещения комплектующих (подобных моделей к настоящему времени накопилось уже немало), а в очень широких возможностях как по установке различных устройств, так и по трансформации. Многим читателям они покажутся избыточными: до 3 пятидюймовых устройств, до 13 HDD или SSD, до 16 вентиляторов или немалое количество радиаторов СВО разной размерности, возможность переставить или удалить почти все, что есть внутри шасси, и особенно «надстраиваемость» одного корпуса на другой — и все это при максимальном размере системных плат microATX!

Тем не менее, такие платы являются сегодня наиболее востребованными, а потому самыми распространенными. А для ценителей плат большего размера существует модель Core X9, по своей идеологии полностью повторяющая X2, но в которую можно установить и системные платы вплоть до E-ATX, и еще большее количество накопителей.

Нельзя не упомянуть и о возможности установки в Core X2 практически любых существующих в настоящее время видеокарт и плат расширения, а также процессорных кулеров.

Таким образом, с новыми корпусами серии Core открывается еще одна возможность создания высокопроизводительных систем — от серверов до мощных игровых компьютеров, у которых есть потребность в отводе большого количества тепла, а также многодисковых станций.

Не обойдемся мы и без замечаний. Так, количество внешних портов USB явно не соответствует представлениям о современном компьютере (если, конечно, речь не идет о двух сочлененных корпусах). Отсутствие выхода на лицевую панель для 3,5-дюймовых устройств также можно отнести к недостаткам, хотя и менее значимым. Боковое расположение панели управления тоже во многих случаях было бы недостатком, если бы не возможность выбора ее размещения — слева или справа.

Пожалуй, и дизайн, который следует назвать утилитарным, придется по вкусу немногим, а наличие прозрачного окна в боковой стенке вряд ли можно считать украшением: скорее, это просто следование моде.

А вот по комплектации какие-либо замечания сделать сложнее. Если кому-то мало двух штатных вентиляторов, то такой человек чаще всего имеет собственные соображения относительно размера, типа и модели дополнительных органов охлаждения, а потому вряд ли будет рад переплачивать за предустановленное по выбору производителя. Система фильтрации, пусть и не самая удобная в обслуживании, охватывает все возможные места проникновения пыли. Набор крепежа и принадлежностей тоже в целом достаточный, есть даже спикер для системной платы, о котором часто «забывают» производители как корпусов, так и самих плат.

В целом мы сочли корпус Thermaltake Core X2 вполне достойным нашего знака отличия «Original Design».

Вот только с ценой для российских покупателей ситуация пока не ясна. На сайте производителя упомянуты вполне приемлемые $129,99, однако российский рынок имеет свои особенности, и вряд ли можно надеяться, что мы увидим ценники с цифрами того же порядка. Тем более, что в пересчете на рубли по нынешнему курсу даже такая цена получается непривычно большой.
