Корпус IN WIN J523 — и для работы, и для дома


Продолжаем наше знакомство с продукцией компании IN WIN. Для начала я попробую объяснить вам несколько непонятных моментов, связанных с корпусами производства IN WIN.

Во-первых, хотелось бы внести ясность по поводу блоков питания POWER MAN. В корпусах IN WIN устанавливаются блоки питания под торговой маркой POWER MAN. POWER MAN — незарегистрированная торговая марка, использующаяся фирмой IN WIN. Она не имеет никакого отношения к компании Powerman, производителю корпусов и блоков питания.

Изначально блоки питания POWER MAN для компании IN WIN выпускались компанией SPI, а точнее, ее подразделением, FSP Group. Блоки питания производства FSP Group имели маркировку POWER MAN FSP***-***** (например, FSP300-60BTV). Но уже более двух лет компания IN WIN комплектует свои корпуса блоками питания собственного производства IN WIN POWER MAN, имеющие маркировку IW-******-* (например, IW-P300A2-0). Фотография такого блока питания находится в конце этого обзора.

Также на российском рынке присутствуют блоки питания Powerman и Powerman Pro компании Powerman (под этой маркой продаются блоки производства Sirtec). Эти блоки питания имеют маркировку HPC-***-***** (например, HPC-420-102DF). К корпусам IN WIN эти блоки питания не имеют никакого отношения. Итак, в современных корпусах производства IN WIN (за исключением некоторых серверных моделей) устанавливаются блоки питания IN WIN POWER MAN. Иногда встречаются в продаже корпуса IN WIN с блоками питания производства FSP Group. Все остальное — самодеятельность продавцов.
Обсуждение новых и старых блоков питания происходит в нашей конференции.

Во-вторых, попробуем разобраться с наличием или отсутствием фронтальных USB и аудиоразъемов в данных корпусах. Проблема заключается в том, что в одной и той же модели корпуса (например, INWIN J535) эти порты могут отсутствовать, присутствовать частично (либо USB, либо аудио) или присутствовать полностью (и USB и аудио). Зачем это делается? Непонятно. Единственное что я могу вам посоветовать — перед покупкой корпуса лично убедитесь в наличии интересующих вас портов.

Переходим собственно к обзору. Сегодня у нас в гостях IN WIN J523.

Технические характеристики:

  • Типоразмер — ATX Miditower;
  • Размеры — (Ш×В×Г) 210×430×470 мм;
  • Вес (с блоком питания) — 11 кг;
  • Поддерживаемый форм-фактор плат -ATX/хАТХ;
  • Посадочные места 5,25 дюйма — 4 внешних;
  • Посадочные места 3,5 дюйма — 2 внешних, 3 внутренних;
  • Фронтальные разъемы USB/аудио/FireWire — +/+/-;
  • Вентилятор на передней панели — 80×80 (приобретается отдельно);
  • Вентилятор на задней панели — 92×92 мм;
  • Блок питания — InWin IW-P300A2-0 300Вт;
  • Разъемы для подключения HDD/FDD/SATA — 7/2/0.

Комплектация:

  • Корпус с установленным блоком питания;
  • 92-мм вентилятор на задней панели;
  • 8 салазок для крепления оптических приводов и дисководов;
  • 4 самоклеящихся ножки;
  • 6 заглушек для выходов разъемов PCI-плат
  • петля для навесного замка;
  • 2 фиксатора карт расширения;
  • набор крепежных винтов;
  • сетевой шнур;
  • краткая инструкция по подключению фронтальных USB портов к материнским платам различных производителей.

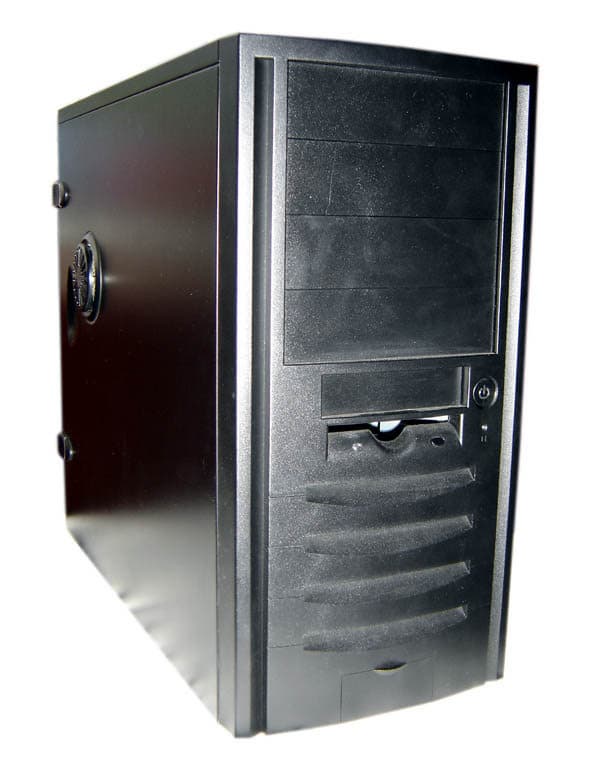

Дизайн и внешний вид

Корпус InWin J523 позиционируется производителем как средняя башня (miditower). Простой строгий дизайн лицевой панели отлично сочетается с черным цветом корпуса (так же существует модель белого цвета). Естественно, что кому-то может не понравиться такая простота, но как говорится, на вкус и цвет… Лично мне этот дизайн понравился.





На передней панели корпуса располагаются 4 пятидюймовых отсека для оптических приводов и 2 для устройств 3,5 дюйма (один из них в виде щели). Рядом находится кнопка включения питания совмещенная с индикатором питания (зеленого цвета во включенном состоянии, оранжевого цвета в спящем режиме). Чуть ниже размещен индикатор активности жесткого диска (оранжевого цвета). Затем идут «жабры» воздухозаборника.

В самом низу лицевой панели, под откидной крышкой, расположены фронтальные USB и аудиоразъемы. Пользоваться ими удобно, если системный блок стоит на столе или на подставке.

Крепление боковых стенок осуществляется с помощью фирменных защелок. Надо сказать, что это крепление весьма удобно и существенно ускоряет процесс открытия/закрытия боковой стенки. Так же возможно крепление при помощи обычных винтов. Для защиты от нежелательного вскрытия системного блока предусмотрена петля для навесного замка.

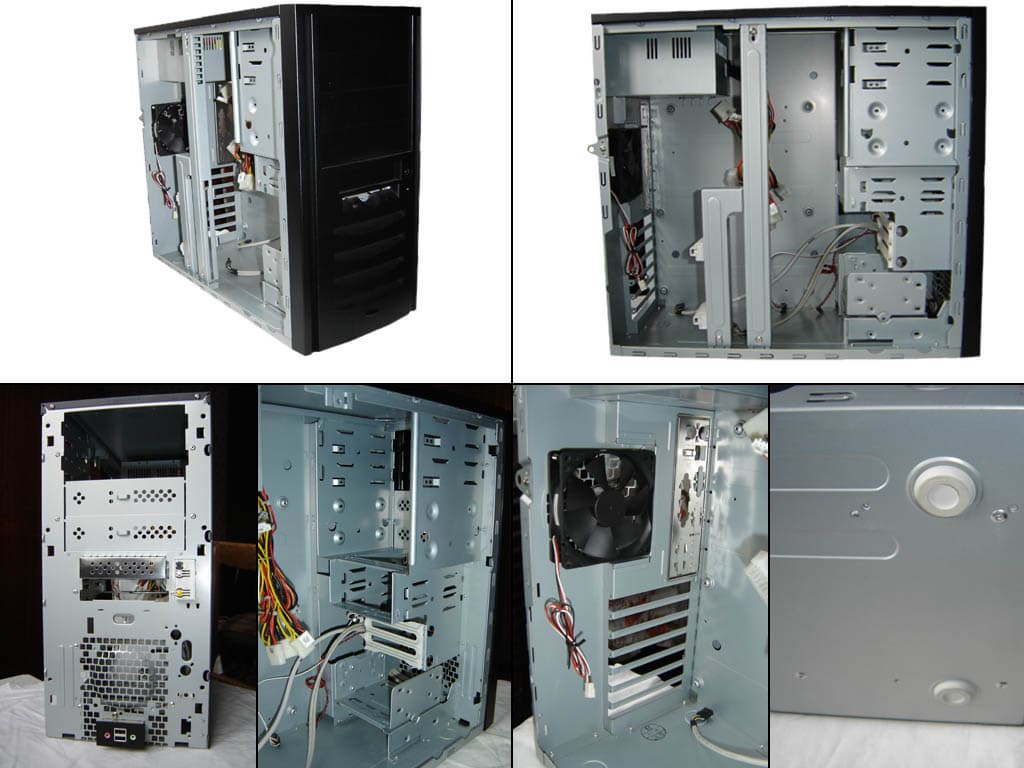

Внутреннее устройство

Раскрываем. Внутри корпуса достаточно свободного места для установки комплектующих. Боковое ребро жесткости необычной Ч-образной формы сделано съемным для удобства сборки/разборки. PCI-заглушки и самоклеющиеся резиновые ножки пользователь должен установить сам. В этот корпус можно устанавливать полноразмерные платы расширения, для их крепления предусмотрен фиксатор, располагающийся под отсеком для дисковода.

Рассмотрим механизм крепления оптических приводов. В данном корпусе четыре отсека для пятидюймовых устройств. В двух верхних применяется крепление при помощи салазок, в двух нижних используется обычное крепление с помощью четырех винтов. В комплекте с корпусом, идут:

  • салазки для 5,25-дюймовых устройств — 4 шт;
  • салазки для 3,5-дюймовых устройств тип А — 2 шт;
  • салазки для 3,5-дюймовых устройств тип В — 2 шт.

Порядок установки:

  1. Аккуратно снять лицевую панель
  2. Закрепить салазки на устройствах. Для оптических приводов используются салазки больших размеров, для FDD — меньших. Крепление салазок для оптических приводов — безвинтовое. Сначала вставляется в отверстие пружинная передняя лапка, а затем непружинная задняя. Если наоборот, то передняя лапка может погнуться. Крепление салазок для FDD осуществляется винтами — по одному винту с каждой стороны. В зависимости от лицевой панели, для установки FDD выбираются салазки типа А (щель) или В (обычный прямоугольный отсек)
  3. Вставить устройства в корпус до щелчка
  4. Надеть лицевую панель

Оптические приводы, установленные с помощью салазок, можно дополнительно зафиксировать с помощь одного винта.

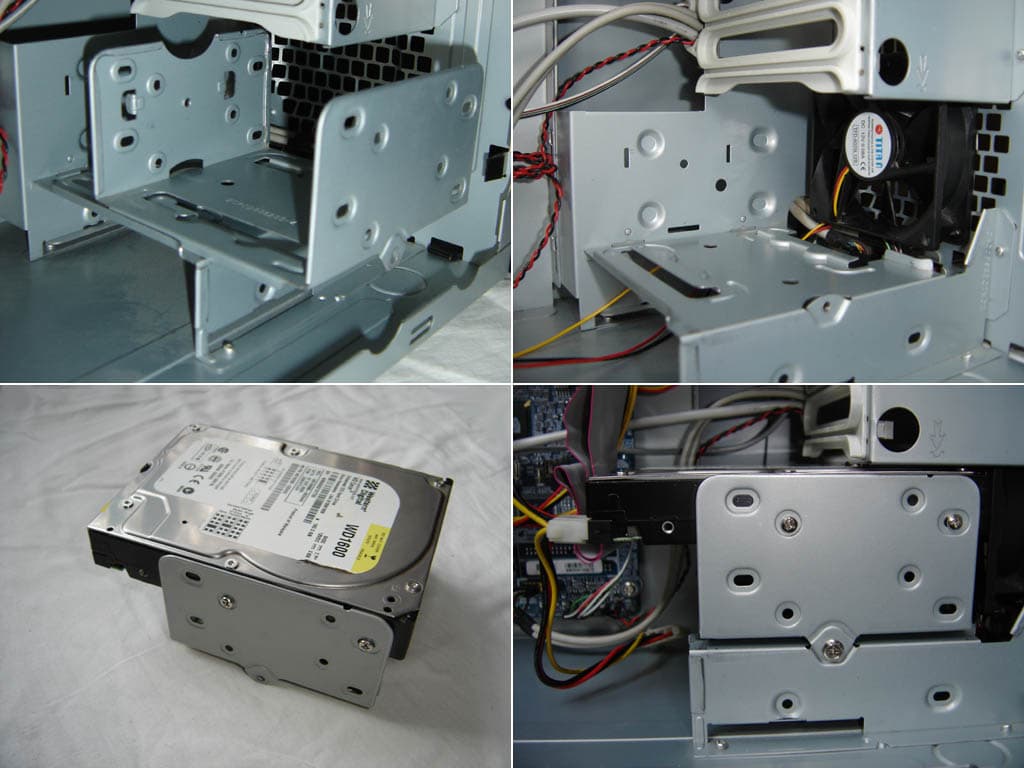

В нижней части корпуса располагается съемная корзина для установки двух винчестеров. Прямо перед ней есть место для установки 80-мм вентилятора, которого достаточно для охлаждения жестких дисков. Прямо под съемной корзиной предусмотрено еще одно место для жесткого диска, но ставить туда накопитель неудобно, к тому же, для него не предусмотрено никакой вентиляции. В общем, я бы советовал устанавливать не более двух жестких дисков — и именно в съемную корзину.

Качество изготовления шасси хорошее. Острых граней, о которые можно порезаться при сборке, нет. Корпус не подвержен деформациям и вибрации.

Вентиляция

Вентиляция в корпусе осуществляется за счет 90-мм вытяжного вентилятора Top Motor DF1209BB, установленного на задней панели и 80-мм вытяжного вентилятора в блоке питания. Вентилятор Top Motor при включении оказался очень шумным, плюс у нашего экземпляра присутствовала сильная вибрация при работе. Для комфортной работы его нужно либо притормаживать, либо менять на другой вентилятор аналогичного размера. Настоятельно рекомендую устанавливать дополнительный нагнетающий вентилятор перед жесткими дисками. Кстати, обратите внимание на вентиляционные решетки. Они получились весьма удачными, поскольку создают минимальное сопротивление воздушному потоку.

Наверняка вы заметили вентиляционное отверстие на боковой стенке корпуса, закрытое декоративной пластиковой решеткой. По идее оно призвано улучшить охлаждение процессора, но на практике никакой роли не играет. Проверялось это довольно просто — отверстие просто заклеивалось. Закрытие его никак не повлияло на температуру процессора. Другое дело, что если бы на боковой панели был установлен специальный раструб, подающий холодный воздух прямо к процессорному кулеру. Но, увы и ах, для улучшения охлаждения процессора придется либо разыскивать в продаже этот раструб, либо, вспомнив школьные уроки труда, изготавливать этот раструб самостоятельно. Справедливости ради стоит сказать, что в природе существуют корпуса IN WIN с установленным раструбом.

Блок питания

В корпусе поставляется блок питания InWin IW-P300A2-0 300Вт, собственного производства, со следующими характеристиками:

Вход 100-120/200-240 В, 8/4А, 50-60 Гц

Напряжение (В) +12 В +5 В + 3,3 В +5 В sb -12 В -5 В
Ток (А) 15 30 28 2 0,8 03
Макс. мощность (Вт)   220
280

Достаточно качественный блок питания, проверенный временем. Длины проводов и количества разъемов достаточно для подключения всех устройств, которые возможно установить в этот корпус. Придраться можно только к отсутствию разъемов SATA.

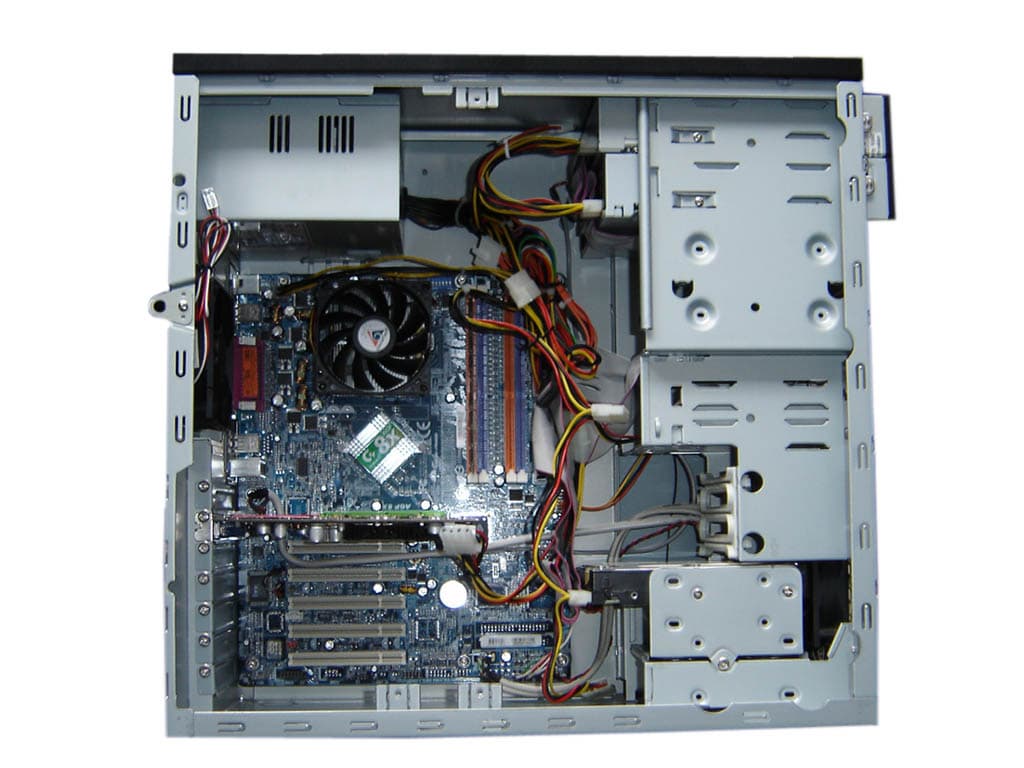

Сборка

Для сборки использовались следующие комплектующие:

  • Материнская плата GA7N400
  • Процессор CPU AMD ATHLON 2500+
  • Кулер Glacial Tech Igloo 2460
  • Оперативная память NCP DDR 256 Mb PC-3200
  • Жесткий диск Western Digital 1600LB 160 Гб
  • Видеокарта Sapphire ATI RADEON 9700
  • Оптический привод DVD Toshiba SD-M1802
  • Оптический привод CD-R/RW ASUS
  • Дисковод 3,5 дюйма, NEC
  • Вентилятор TITAN TFD-8025L12S 80х80х25 мм

Как видите, ничего необычного. Обычный компьютер среднего класса для домашнего использования. Установка комплектующих проста, интуитивно понятна и не вызывает никаких проблем. Установка оптических приводов и FDD проста и надежна. Карты расширения можно дополнительно закрепить с помощью фиксаторов, что, с моей точки зрения, излишне.



Выводы

Корпус IN WIN J523 можно использовать, как в офисе в качестве рабочей станции, так и дома в качестве серьезного игрового и рабочего компьютера. Единственное, что стоит сказать, для использования топовых моделей процессоров стоит установить раструб на боковую стенку. Неплохой внешний вид, удобство сборки, хорошие возможности для расширения. Хорошее соотношение параметров цена/качество.

Плюсы

  • Быстрая и удобная установка внешних и внутренних пяти и трехдюймовых устройств
  • Оригинальное крепление боковых панелей
  • Наличие фронтальных USB и аудио разъемов
  • Хорошее качество изготовления. Удачная конструкция шасси.

Минусы

  • Отсутствие раструба для охлаждения процессора

Обсуждение этого и других корпусов InWin происходит на форуме
