Корпус Inwin C589


  • Фотографии корпуса Inwin C589


  • Физические параметры
    Ширина 190 мм
    Высота 423 мм
    Длина 475 мм
    Масса 8,8 кг

    Обзор посвящен корпусу С589 — представителю бюджетной линейки от небезызвестной компании Inwin. Это относительно новая серия, корпуса из которой хоть и не лишены определенных недостатков (они, в той или иной степени, есть у всех продуктов), однако отличаются невысокой ценой, достойным качеством и применением ряда не вполне обычных, но весьма интересных решений.

    Дизайн

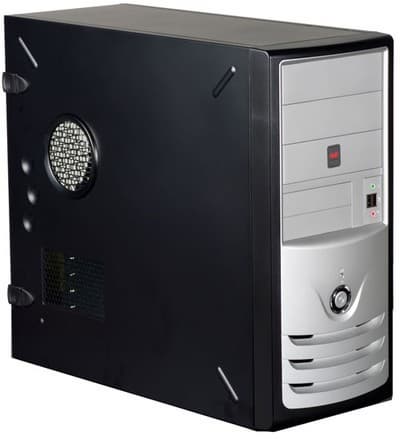

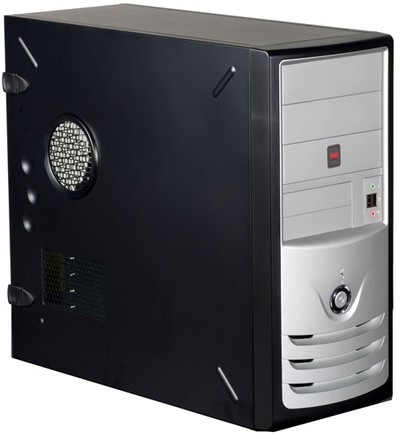

    Внешний вид Inwin C589 выдержан в строгом, классическом стиле. Для тех, кому не подходит сочетание черного и серебристого цветов, есть аналогичная модель, выполненная в классическом белом исполнении, в духе конца девяностых.

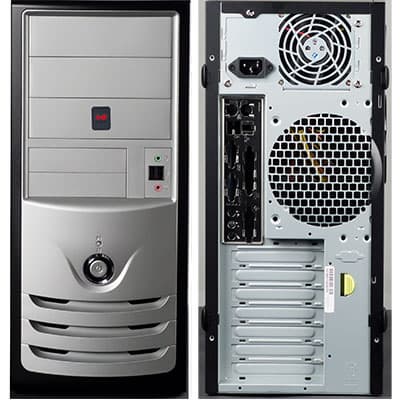

    На передней панели корпуса имеются прорези для забора воздуха, которые гармонично вписываются в общий экстерьер и совершенно не портят вид. Вентиляционные отверстия есть и на левой (если смотреть впереди) стенке C589 — в процессорной зоне и напротив видеокарты.

    Кому-то дизайн C589 может показаться слишком скучным, но это решение явно не имиджевое и даже не геймерское. Корпус не стыдно будет поставить дома или в офисе, его вид вряд ли способен кого-то отпугнуть, но и привлечь особое внимание, заставить любоваться им он тоже не способен.

    Компоновка

    Inwin C589 представляет собой однообъемный корпус формата ATX типоразмера миди-тауэр с верхнерасположенным блоком питания и продольно расположенным поворотным (но не съемным) отсеком для жестких дисков в передней части корпуса.

    Конструкция

    Серебряная краска на 5" заглушках и элементах фронтальной панели нанесена методом напыления и не очень устойчива к внешним воздействиям. Основное покрытие корпуса матовое, благодаря чему отпечатков пальцев на нем остается не так много, да и стирать их значительно проще.

    Рассчитывать на наличие пылевых фильтров в бюджетном корпусе, по-прежнему, не приходится. Хотя в данном случае в них действительно нет особой необходимости, ведь нагнетающий вентилятор на передней панели поставить в C589 не удастся. Но обо всем по порядку.

    Фронтальные порты ввода-вывода расположены практически в центре передней панели. В их состав входят лишь два USB-порта и пара аудиоразъемов. Причем порты USB выполнены на максимально близком друг от друга расстоянии, что затруднит одновременную установку габаритных устройств. Качество исполнения самих портов высокое, практически идеальное.

    Кнопка включения находится чуть ниже портов ввода-вывода, она имеет крупный размер и без труда находится на ощупь. А RESET оказался очень маленьким и неприметным. Нажимать его пальцем крайне затруднительно, обойтись без тонких подручных средств, скорее всего, не удастся. Во включенном состоянии кнопка POWER подсвечивается по кругу ярким синим светодиодом, об обращении к жесткому диску сигнализирует маленький оранжевый диод в верхней точке синего круга.

    В шасси корпуса предусмотрено следующее количество посадочных мест:

    • для устройств типоразмера 5,25" с внешним доступом — 3 штуки;
    • для устройств типоразмера 3,5" с внешним доступом — 2 штуки;
    • для жестких дисков типоразмера 3,5" — 3 штуки.

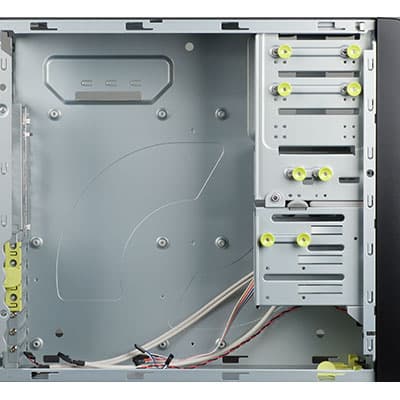

    Корпус основан на шасси из стали, толщиной около 0,7 мм, элементы шасси соединены при помощи заклепок. Жесткость конструкции достаточно высокая. К шасси присоединены: отсек для накопителей 5,25" и 3,5" с внешним доступом и поворотная корзина для жестких дисков, выполненная из не менее прочной стали.

    Из материала аналогичной прочности изготовлены и боковые стенки корпуса. Они немного «гуляют» в руках, но все же не оставляют после себя впечатление толстой фольги и низкокачественного, дребезжащего изделия. Выбранная инженерами Inwin толщина применяемой в данном корпусе стали является, пожалуй, наиболее оптимальным выбором по соотношению цены и качества.

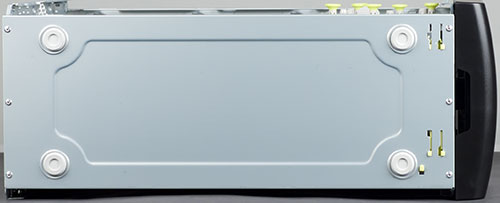

    Inwin C589 ставится на четыре круглые ножки из плотной резины, что, пусть и не сильно, но способствует гашению вибрации, генерируемой компонентами ПК во время работы.

    Система вентиляции

    Здесь все до крайности прозаично. В комплекте поставки C589 нет корпусных вентиляторов, а посадочное место под дополнительный вентилятор всего одно — на задней стенке корпуса под вентиляторы типоразмера 120 мм. Таким образом, жестким дискам остается рассчитывать лишь на естественный обдув, которого будет хватить далеко не всегда.

    Это очень смелое решение, которое будет частично оправдано только в случае установки современных SSD-накопителей или накопителей на жестких дисках с минимальным количеством пластин и скоростью вращения шпинделя 5400 об/мин. Хотя, с другой стороны, все выводы лучше поберечь до получения результатов тестовых испытаний.

    Комплектный блок питания

    У нас на тестировании была модель с 450 Вт блоком питания Power Man с легко запоминающимся названием IP-S450T7-0. Решение бюджетное по всем параметрам. В угоду низкой стоимости, пришлось пожертвовать даже тумблером включения — его здесь просто нет, и полное обесточивание можно произвести только за счет выдергивания шнура. Блок питания охлаждается вентилятором типоразмера 80 мм, скорость которого практически никак не регулируется. Дополнительный вклад в шумообразование вносит штампованная решетка. В итоге, БП запросто может стать самым шумным компонентом во всей системе, что не столь критично в офисной обстановке, но заметно и неприятно в условиях домашнего использования.

    При этом корпуса этой серии (да и других, скорее всего, тоже) могут поставляться с разными моделями блоков питания, имеющих отличия, как по мощности, так и в конструкции. Вполне возможно, что нам досталась самая неудачная и шумная из них, а, быть может, это и вовсе пример заводского брака. Это не очень хорошая черта корпусов Inwin, из-за которой каждый корпус лучше проверять заранее и быть готовым либо к сильному шуму, либо к доработке «напильником», либо к замене комплектного блока питания более качественной и предсказуемой моделью.

    Измерение уровня шума

    Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

    Так как корпус не укомплектован вентиляторами, то мы измерили только уровень шума комплектного блока питания по стандартной методике.

    Уровень шума комплектного блока питания находится на высоком уровне даже на минимальной мощности. При типичной мощности он лишь немного возрастает. Нормальная эксплуатация оборудования с подобным уровнем шума в типичных режимах работы возможна только в необитаемых помещениях, то есть там, где не находятся долгое время люди.

    Далее, мы решили выяснить, какое ослабление уровня шума обеспечит данный корпус. Для этого в корпус была установлена системная плата с процессором и кулером Zalman CNPS 7000 AlCu, оснащенным вентилятором типоразмера 80 мм со скоростью вращения 3000 оборотов в минуту.

    Корпус имеет небольшую площадь открытых вентиляционных отверстий, в связи с чем ослабление уровня шума от источника, расположенного во внутреннем объеме корпуса, весьма заметное.

    Сборка системного блока

    Заглушка задней панели ввода-вывода не установлена, тем проще для сборщика, так как не придется ее снимать.

    Боковые стенки крепятся с помощью пары защелок из прорезиненного пластика. Защелки легко открываются и закрываются, обеспечивая при этом хорошую фиксацию. Впрочем, для надежности всегда можно воспользоваться стандартными винтами под крестовую отвертку. Механизм крепления стенок П-образный. Их удобно ставить на место, как в лежачем, так и в стоячем положении корпуса.

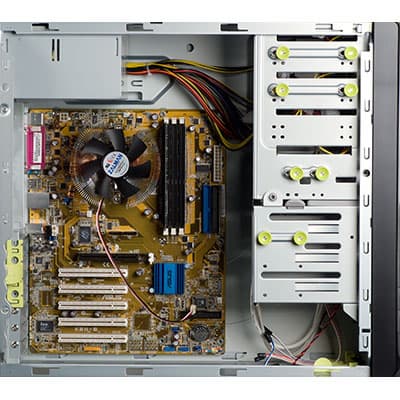

    Системная плата устанавливается на проштампованные производителем полусферы с резьбой — это более быстрый и удобный способ крепления относительно распространенного варианта с полыми шестигранниками. Каких-либо проблем с несовпадением монтажных отверстий или низким качеством резьбы в нашем случае не возникло.

    Inwin C589 оснащен достаточно интересной системой безвинтового крепления для всех передних отсеков, а также плат расширения. При этом производитель и здесь пошел на разумную экономию, оснастив комплектом для быстрого монтажа лишь два 5,25" отсека, один 3,5" с внешним доступом и одно посадочное место в корзине с жесткими дисками. Ход вполне логичный и понятный, ведь если большинству все равно не понадобятся все посадочные места, то зачем переплачивать за неиспользуемую функциональность?

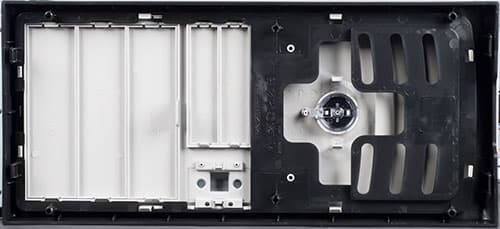

    Передняя панель снимается очень легким, но тоже не совсем обычным образом. Её основные фиксаторы располагаются в самом низу, и для их освобождения нужно сдвинуть специально обученную пластиковую распорку, после чего просто понятую панель на себя за выемку в нижней стенке. Распорка хоть и удобная, но, к сожалению, довольно хрупкая, поэтому обращаться с ней стоит аккуратно и бережно.

    Установка оптического привода проходит крайне быстро и просто. Нужно лишь с усилием протолкнуть устройство в предназначенный для него отсек, после чего надавить на Т-образные фиксаторы системы безвинтового крепления. Благодаря точно вымеренному размеру отсека, крепеж получается по-настоящему прочным, что при использовании безвинтовых схем случается крайне редко. Тем не менее, если жесткость покажется недостаточно высокой, усилить крепление можно тремя винтами под крестовую отвертку.

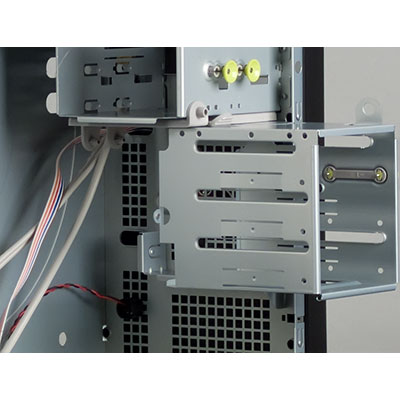

    С корзиной для жестких дисков — все еще интереснее: первым делом необходимо отжать пластиковую защелку, после чего корзину можно будет повернуть на 90 градусов. В таком положении ставить HDD действительно более удобно. Безвинтовые фиксаторы и тут оказываются на высоте — крепление диска к корзине очень прочное, без люфта даже в горизонтальной плоскости. После установки диска защелка вновь отжимается, и корзина поворачивается на место.

    У всей конструкции есть лишь один недостаток — корзина ощутимо (не сильно, но все же) болтается на своей оси даже в зафиксированном положении. Так что дополнительной вибрации при установке двух и более шумных жестких дисков избежать, возможно, не удастся.

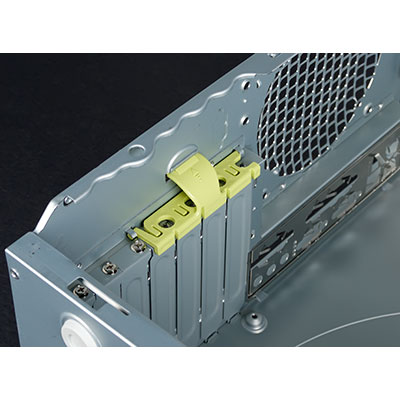

    На четыре из семи заглушек для плат расширения установлена пластиковая прижимная рамка. Она легко отщелкивается и фиксируется на место. При весьма неубедительном внешнем виде она оказалась очень эффективной — прижим нашей тестовой видеокарты был крепким, и выпадение из слота карте явно не угрожало. Отметим, что три из четырех слотов под защелкой можно дополнительно зафиксировать винтом под крестовую отвертку. Возможно, в случае применения очень длинной и тяжелой видеокарты, эта мера будет нелишней.

    Подключение фронтальных портов USB осуществляется при помощи россыпи 1 и 3-контактых разъемов. Это, конечно, более универсальный вариант, но очень неудобный для сборщика. Подключение фронтальных аудиоразъемов реализовано по схеме HD Audio и осуществляется монолитным десятиконтактным разъемом. Разветвитель на подключение к старому кодеку AC97 отсутствует.

    В данном корпусе возможна установка плат расширения, в том числе видеокарт, длиной не более 27 сантиметров. Например, в Inwin C589 без труда помещается AMD Radeon 4890 и, соответственно, любая другая видеокарта схожих или более компактных габаритов.

    Тестирование эффективности системы вентиляции корпуса

    Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы следующие тесты:

    • Max_Power — ATI Tool (тест 3D View) совместно с PRIME95 (два потока) в течение часа;
    • COPYTEST — непрерывное копирование 108 файлов общим объемом 3,41 ГБ в течение 30 минут с одного логического раздела HDD на другой;
    • Min_Power — работа компьютера в фоновом режиме с загруженной ОС.

    Конфигурация тестового стенда:

    • процессор Pentium D 805 2,66 GHz;
    • кулер Zalman CNPS9500;
    • системная плата ASUSTek P5B-E;
    • видеокарта MSI GeForce 6800 GT;
    • оперативная память Corsair DDR2 667 MHz, 2048 МБ;
    • жесткий диск Seagate 160GB SATA2.

    В данном случае система вентиляции тестировалась в следующих конфигурациях:

    • с вентилятором Glacial Tech на задней стенке (950 об/мин);
    • без корпусных вентиляторов.

    Результаты, учитывая отсутствие нагнетающего вентилятора на передней стенке, весьма неплохие. Температура всех компонентов находится в пределах нормы, даже в случае полного отсутствия корпусных вентиляторов. За это нужно поблагодарить не только и не столько гениальную конструкцию шасси, сколько доставшийся нам блок питания, который очень активно старается вывести горячий воздух наружу.

    Отметим, что увеличение числа жестких дисков непременно вызовет их взаимный подогрев, в связи с чем набивать и без того небольшую корзину по максимуму мы вам не рекомендуем — жесткому диску, расположенному в центре такой связки, будет очень непросто избежать перегрева.

    Итоги

    Inwin C589 — это хороший корпус за свои деньги, в достоинства которого можно записать достаточно прочную сталь, качественную систему безвинтового крепления и удобную поворотную корзину для жестких дисков.

    Недостатков при этом тоже хватает: шумный блок питания в комплекте поставки, отсутствие посадочного места под вентилятор на передней стенке, корзина всего на три жестких диска — все это важные параметры компьютерного корпуса, несоответствие которых нуждам потенциального покупателя может стать причиной отказа от этого корпуса в пользу другой модели.

     Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



    Корпус Inwin C589 предоставлен дистрибьютерским центром Тайпит
