Корпус EZCool V-400: эклектика на вашем рабочем месте



Корпус EZCool V-400

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Продукция тайваньской фирмы Jsp-Tech, выпускающей (в т. ч. под маркой EZCool) компьютерные корпуса, блоки питания и другие аксессуары, — редкий гость обзоров на нашем сайте; с тем бо́льшим интересом мы открывали коробку с одним из представителей многочисленного семейства корпусов этой фирмы — моделью EZCool V-400.

Корпус позиционируется производителем как ATX Full Tower; правда, для Full Tower эта модель явно «не вышла ростом», к тому же другие свои модели с такими же размерами фирма именует более скромно: Mid. Tower.

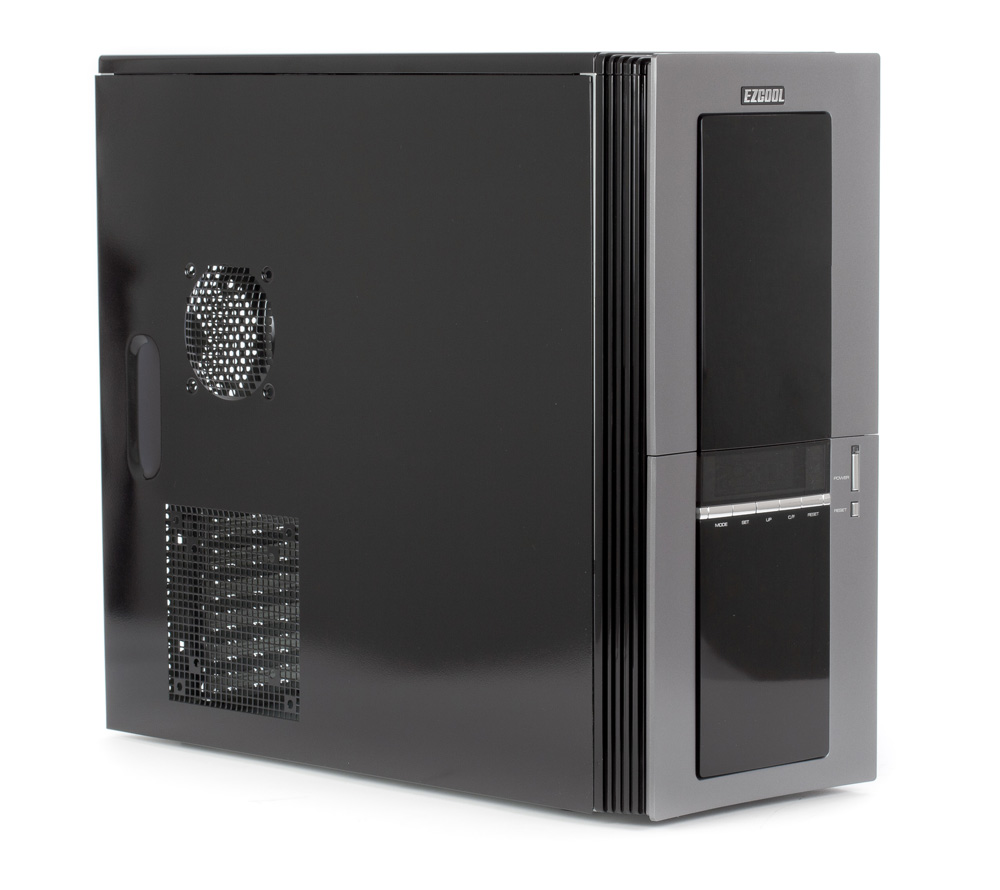

Первый взгляд на корпус оставляет самое приятное впечатление. Лицевая панель выдержана в строгом стиле: черная середина с широкой серой каймой вокруг, в меру разбавленная «хромом» кнопок и эмблемы; боковые и верхняя панели корпуса также черные. Но вот тут-то и скрывается «засада»: все черные детали корпуса глянцевые, выглядят они замечательно лишь до первого прикосновения — отпечатки рук хорошо заметны, и для сохранения столь приятного впечатления придется часто работать салфеткой.

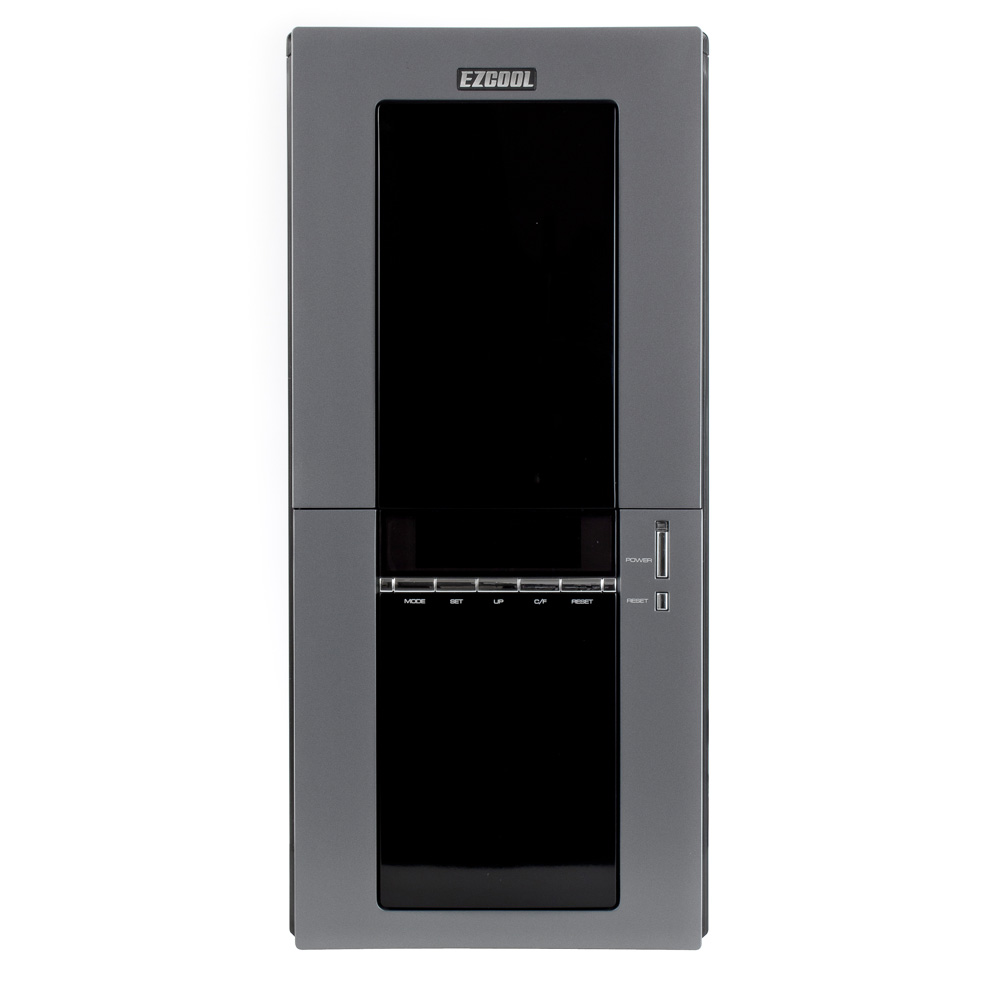

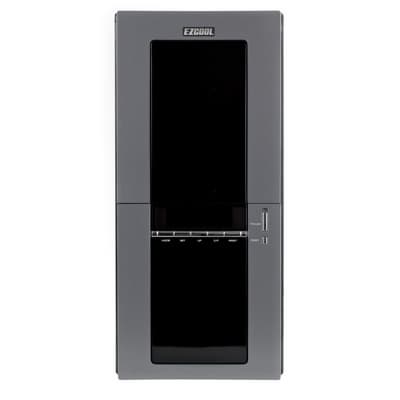

Внешний вид спереди EZCool V-400

Оттенок серой каймы лицевой панели подобран очень удачно: он достаточно светлый, чтобы оттенять черную центральную часть, и в то же время в меру темный, чтобы не производить впечатление дешевых корпусов с окраской «под алюминий».

Качество покраски корпуса вполне достойное. Все пластиковые детали, судя по всему, окрашены в массе.

Производитель предлагает три варианта окраски корпуса: тот, что перед нами (V-400A), а также чисто черный V-400B и с более светлым оттенком серого V-400D.

В комплекте с корпусом — пакетик с набором крепежа, «пищалкой», многоразовой нейлоновой стяжкой (почему-то только одной) и полоской с наклейками, о назначении которых расскажем чуть позже.

Интересно, что производитель заявляет о девяти (!) слотах для 5,25-дюймовых устройств; посмотрим, как это реализовано.

Внешний вид корпуса можно оценить на прилагаемом видеоролике.

Компоновка

Компоновка корпуса поначалу кажется вполне обычной: блок питания располагается сверху, верхняя крышка корпуса без вентиляционных отверстий; но это лишь на первый взгляд… Сто́ит только снять боковую крышку, и становится ясным: слотов для 5,25-дюймовых устройств действительно девять, расположены они продольно, а 3,5-дюймовые устройства крепятся с помощью двух съемных корзин-переходников — одна с тремя посадочными местами, вторая с одним местом (она может использоваться для устройств, которым нужен выход на лицевую панель корпуса).

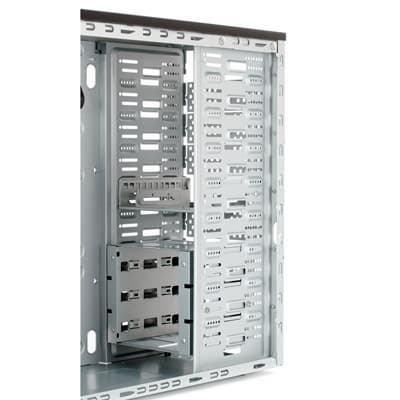

Внутреннее устройство передней части шасси EZCool V-400

Выход на переднюю панель имеют три нижних и три верхних отсека (кроме самого верхнего); 4-й снизу отсек занят многофункциональным модулем управления и индикации (о нем расскажем чуть позже), 5-й имеет окно для 3,5-дюймовых устройств.

В корпус можно установить любые материнские платы с размерами вплоть до ATX.

Конструкция

Габариты, указанные на сайте — 460×200×440 мм; сами мы намеряли 483(Г)×200(Ш)×436(В); вес 6,8 кг (в упаковке на килограмм тяжелее). Толщина используемого в конструкции металла — 0,7 мм; для соединения составных частей используются как заклепки, так и винтовые соединения, и в целом конструкция получилась не очень жесткая. Бо́льшая часть кромок завальцована, что поможет сберечь руки сборщика.

Ножки выполнены из довольно твердого пластика, поэтому говорить о сколь-нибудь серьезных демпфирующих свойствах не приходится.

Самый «броский» элемент лицевой панели — ЖК-экран многофункционального модуля. Функция, которая будет полезна любому владельцу корпуса — это часы, которые никак не зависят от материнской платы и т. д., для них предусмотрена собственная батарейка стандартного «компьютерного» типоразмера CR2032. К сожалению, автономность часов не полная: когда компьютер выключен, индикатор вместе с часами просто гаснет.

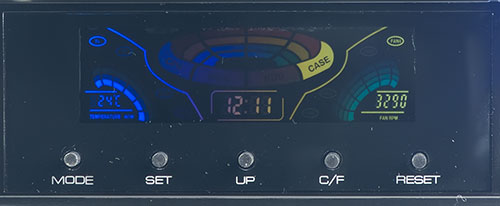

ЖК-экран многофункционального модуля EZCool V-400

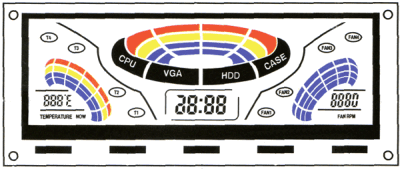

ЖК-экран многофункционального модуля EZCool V-400

Но основные функции модуля — это контроль температур (можно выбирать между градусами по Цельсию и по Фаренгейту) и вентиляторов. Модуль оснащен четырьмя термодатчиками (для CPU, VGA, HDD и Case) в виде тонких лепестков, которые нужно закрепить на соответствующих компонентах компьютера. Длина проводов вполне достаточна для размещения датчиков в любом месте корпуса, а вот способ крепления датчиков выбран не слишком надежный: предлагается использовать упоминавшиеся ранее наклейки-стикеры. Мало того, что стикер не везде можно приклеить, так еще и сам способ крепления явно одноразовый: вряд ли стикер переживет несколько переклеиваний с места на место при возможных апгрейдах компьютера… Правда, в комплекте имеется 6 стикеров на 4 датчика, но попробуй найти этот «запас» по прошествии нескольких месяцев, а тем более года-двух!

К тому же и вопрос выбора места расположения датчиков весьма непростой; прикрепить датчик на наружной части радиатора процессора или видеочипа можно без проблем, но особого смысла в этом нет: кому интересна температура ребра радиатора?! Конечно, датчик можно разместить между корпусом процессора и радиатором, но это неизбежно ухудшит тепловой контакт этих немаловажных частей. Да и сделать это не так уж просто — перед установкой радиатора датчик надо чем-то зафиксировать, и стикер тут поможет далеко не всегда: наклеенный поверх датчика, он еще больше ухудшит отвод тепла от корпуса процессора к радиатору.

Есть система предупреждения о перегреве: если температура в каком-то из четырех каналов превысит предустановленное значение (например, 65 °C для CPU), то соответствующий индикатор начинает мигать. Но, с учетом сказанного выше об установке датчиков, корректность работы этой системы в общем случае вызывает сомнения.

Для вентиляторов модуль отображает скорость вращения. С вентиляторами тоже не все гладко; для них предусмотрены четыре 3-контактных разъема; подключать к ним вентилятор процессора очень удобно, однако тогда придется отказаться от «услуг» материнской платы по «обслуживанию» этого вентилятора. Да и для корпусных вентиляторов есть системы контроля на материнских платах. А с видеокартами дело еще сложнее: как правило, их штатные вентиляторы оснащены миниатюрными разъемами, которые не стыкуются с имеющимися в EZCool V-400.

В общем и целом, этот модуль является скорее занятной игрушкой с ярким индикатором, переливающимся разными цветами, чем серьезным контроллером (тем более, что давным-давно известны гораздо более точные программные средства для отслеживания температур и управления вентиляторами); он был бы уместнее в более вычурных корпусах с прозрачными боковыми стенками, светящимися вентиляторами и другими «наворотами», милыми сердцу многих обладателей игровых компьютеров.

Но вернемся к описанию конструкции корпуса.

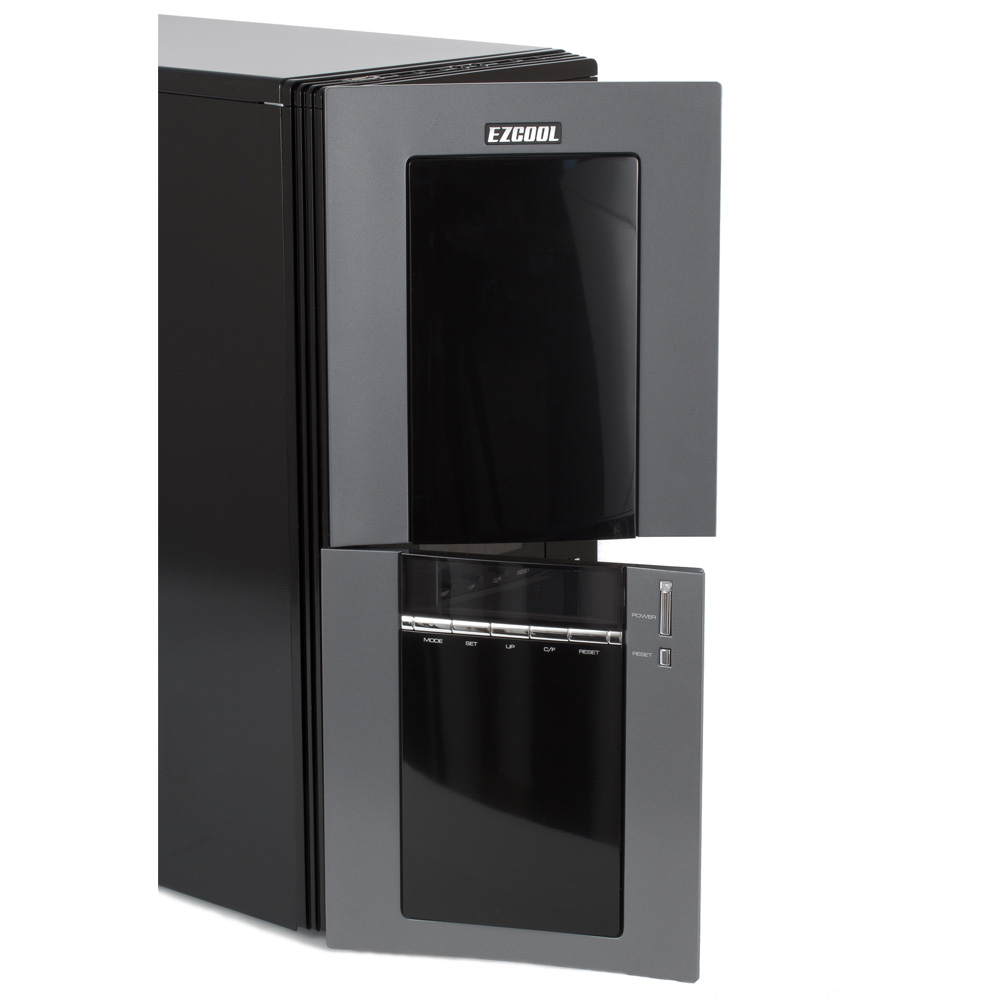

Дверцы лицевой панели EZCool V-400

Лицевая панель имеет две дверцы, делящие ее почти точно пополам. Прозрачное окно в верхней части нижней дверцы дает возможность наблюдать за индикатором многофункционального модуля; снизу это окно ограничено линейкой кнопок управления модуля, а справа от окна расположены кнопки включения (покрупнее) и сброса (поменьше). Синий светодиод индикатора включения — над соответствующей кнопкой, крайне яркий (даже при закрытой дверце, имеющей маленькое прозрачное окошко в этом месте); хорошо еще, что он запитывается от отдельного разъема, и его можно либо отключить совсем, либо поставить токоограничивающий резистор.

Чтобы нажать на кнопки включения и сброса, не обязательно открывать дверцу: каждая из них имеет дополнительный шток на самой дверце; однако, если сама кнопка при открытой дверце отрабатывает нажатие достаточно четко, то через дверцу этот процесс несколько затруднен.

Кнопками многофункционального модуля также можно пользоваться и при закрытой, и при открытой дверце.

Дверцы не имеют механических фиксаторов, в закрытом положении они удерживаются магнитами — довольно удобное решение. Чтобы дверца при закрывании не хлопала, предусмотрен небольшой упор с мягкой прокладкой; к сожалению, толщина прокладки явно маловата, и все равно получается заметный хлопок.

На верхнем торце лицевой панели расположен богатый набор разъемов — четыре USB (идущие от них кабели экранированы), два аудио (также с экранированными кабелями) и даже один eSATA (без питания). USB-разъемы сгруппированы парами, которые разделены аудиоразъемами; включить четыре устройства с широким корпусом [разъема], конечно, не получится, но два — запросто (в разные пары), равно как и два «узких» и одно «очень широкое».

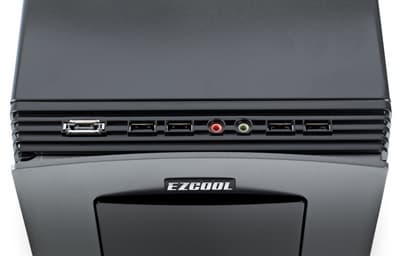

Внешние разъемы EZCool V-400

Помимо USB- и аудиокабелей, от лицевой панели отходят шлейфы питания, заканчивающиеся разъемами Molex (каждый — с male и female, что позволит «экономить» соответствующие разъемы блока питания): один — 2-проводной для индикатора включения, второй — 4-проводной для вышеописанного многофункционального модуля; а также шлейф с разъемами от кнопок к контактам Power и Reset материнской платы (на него даже надето ферритовое кольцо).

Все разъемы и кнопки закреплены на съемной лицевой панели, и потому ее полному снятию мешают пучки идущих от них кабелей и шлейфов.

Сама панель крепится шестью пластиковыми защелками, которые удерживают ее достаточно плотно; на нижней кромке панели имеется прорезь под руку, облегчающая снятие панели.

Система вентиляции

Корпус не предлагает широких возможностей для организации отвода тепла; на шасси корпуса есть всего одно место для установки вентилятора — на задней стенке (120 или 80 мм). Еще один 120-миллиметровый вентилятор можно установить на съемной корзине для 3,5-дюймовых устройств (здесь пригодятся имеющиеся в комплекте длинные винты); при установке корзины на место этот вентилятор окажется возле лицевой панели, а забор воздуха будет осуществляться через щели, имеющиеся в боковых гранях пластиковой лицевой панели, и через вырез в ее нижней кромке.

Внутреннее устройство задней части шасси EZCool V-400

Еще два вентилятора можно установить на левой боковой стенке корпуса: 80 мм в районе процессора, а также 80- или 120-миллиметровый пониже, примерно в районе видеокарты. Никаких пылевых фильтров, равно как и отверстий для системы жидкостного охлаждения, не предусмотрено. Саморезов для крепления вентиляторов в комплекте нет.

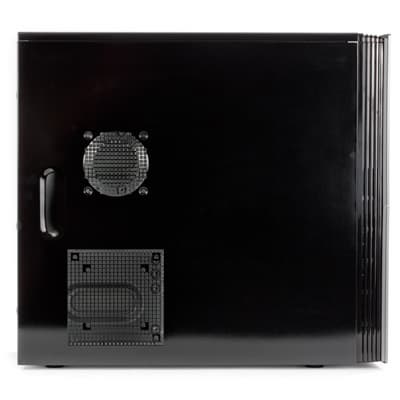

Внешний вид слева EZCool V-400

Тестирование эффективности системы вентиляции корпуса не проводилось, поскольку комплектных вентиляторов в корпусе не предусмотрено.

Сборка системного блока

Боковые крышки крепятся стандартным для бюджетных корпусов способом — с помощью пазов и гребенок, и снимаются сдвигом назад. Фиксация левой крышки — тремя винтами с накатной головкой, правой — тремя обычными винтами под крестовую отвертку. Отметим: хотя металл корпусных деталей не слишком толстый, но боковые крышки встают без перекосов, снимать и особенно возвращать их на место удается без лишнего труда.

В отверстие для портов ввода-вывода материнской платы уже вставлена заглушка; как всегда, она рассчитана на какой-то гипотетический тип материнской платы, а потому почти наверняка окажется в мусорной корзине; хорошо еще, что ее не надо выламывать — она вставлена в распор, и легко извлекается.

Крепление материнской платы — на привычные шестигранники, запас которых есть в комплекте крепежа. В подложке материнской платы есть три больших овальных выреза, но сделаны они явно не для того, чтобы работать с габаритными кулерами без необходимости снятия самой платы.

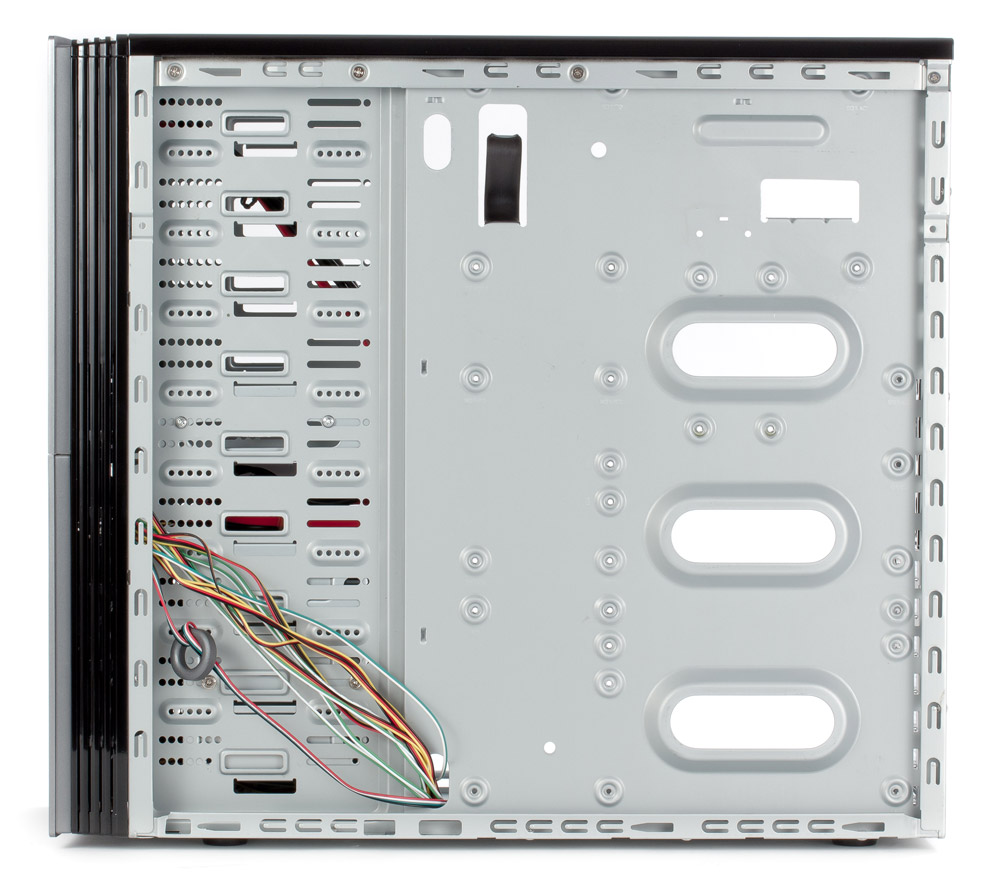

Внутреннее устройство: вид справа EZCool V-400

Отверстия для плат расширения закрыты легкосъемными металлическими заглушками, так что выламывать придется лишь заглушку отсека для 5,25-дюймовых устройств, если захочется установить оптический привод не внизу, а более привычно — в верхней части корпуса. Крепление таких устройств винтовое.

Отметим: в самом верхнем слоте установить оптический привод не получится — на этом уровне в лицевой панели смонтированы внешние разъемы, и потому «выхода наружу» здесь попросту нет. Да и размещению в этой позиции 3-местной корзины-переходника с закрепленным на ней вентилятором помешают кабели, идущие от разъемов; без вентилятора корзину на этом месте можно установить без проблем.

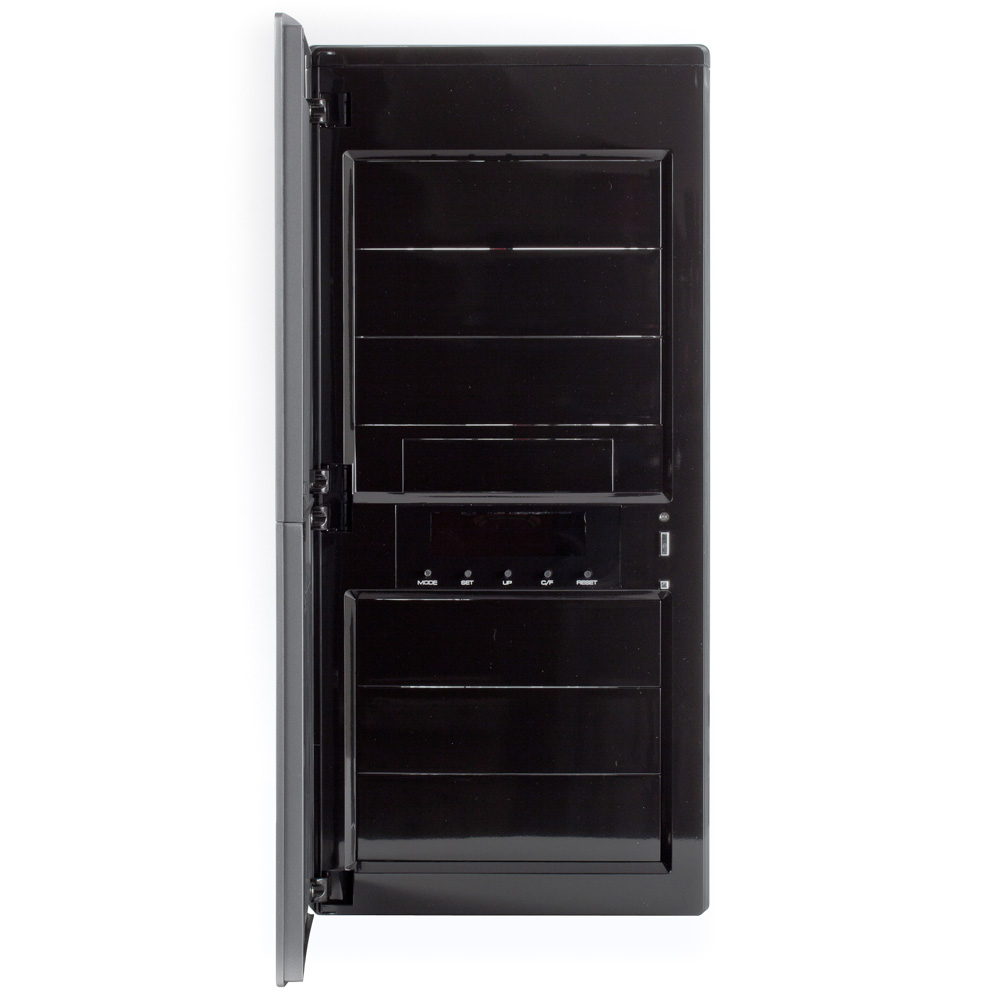

Элементы конструкции: лицевая панель EZCool V-400

3,5-дюймовые устройства, как уже отмечалось, устанавливаются в корзины-переходники и крепятся винтами. Винты завернуть непросто, особенно при установке HDD в трехместную корзину: крепеж приходится просовывать в небольшое отверстие, и без намагниченной отвертки тут не обойтись. В трехместной корзине контакт корпусов жестких дисков с металлом само́й корзины ограничен лишь четырьмя точками в местах крепления, а потому теплоотвод будет затруднен; в одноместной корзине площадь контакта гораздо больше.

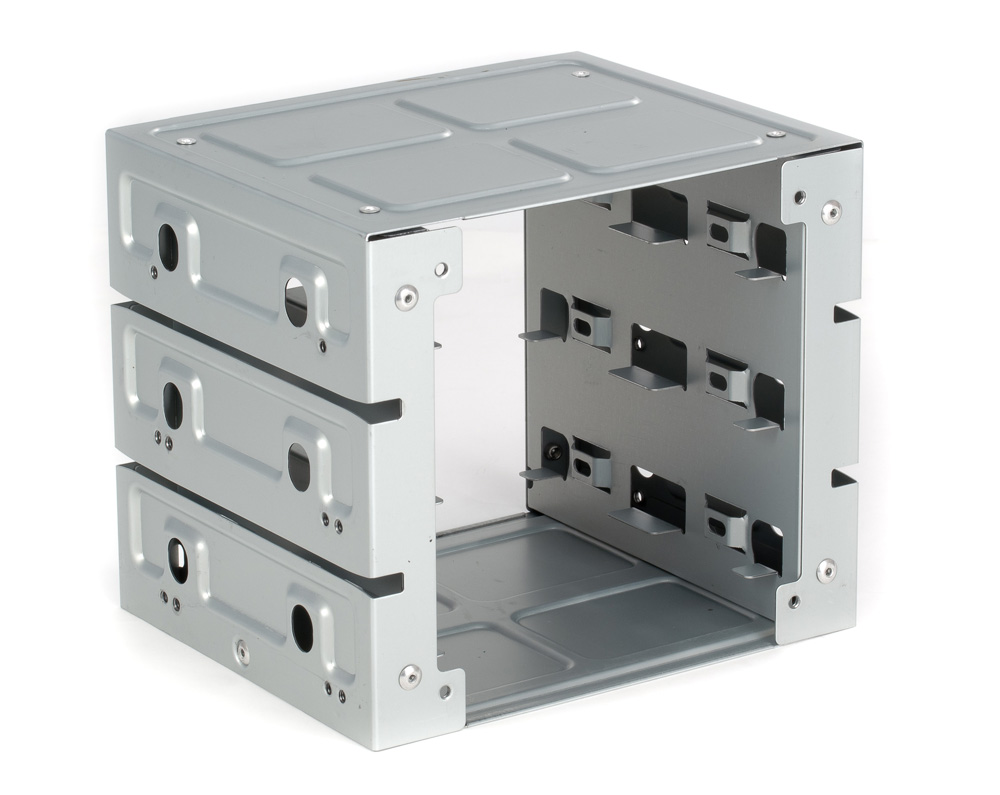

Элементы конструкции: отсек для жестких дисков EZCool V-400

Одноместная корзина вынимается только вперед, и для установки в нее устройства придется снимать лицевую панель; трехместную корзину можно вынимать и вперед (для чего тоже придется снять лицевую панель), и назад (но при установленных прочих компонентах компьютера сделать это, скорее всего, не получится). В принципе, каждую из корзин по отдельности можно установить в любом месте — хоть вверху, хоть внизу, хоть в середине; но, конечно, в конкретной конфигурации, где надо использовать и обе корзины-переходника, да еще и оптический привод, выбор места расположения будет не столь широким.

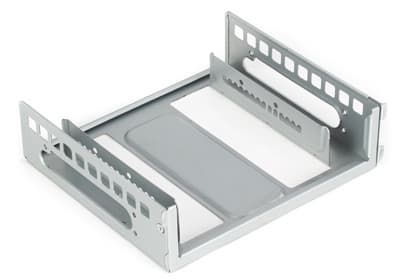

Элементы конструкции: отсек для 3,5-дюймовых устройств EZCool V-400

Такой способ крепления ограничивает количество штатно устанавливаемых 3,5-дюймовых устройств четырьмя; для подавляющего большинства владельцев этого будет вполне достаточно, но если кому-то потребуется больше, то надо будет просто купить любой переходник для крепления устройств 3,5″ в слот 5,25″, что не составит проблемы.

Крепятся корзины-переходники винтами; платы расширения — тоже, а чтобы было удобнее работать отверткой, в кромке шасси над крепежными отверстиями сделана выемка.

А вот о чем производитель позаботился, так это об удобстве прокладки кабелей. Сами кабели, идущие от лицевой панели, достаточно длинные, и в шасси (например, в подложке материнской платы) достаточно отверстий подходящего размера, чтобы большую часть «кабельной продукции» можно было спрятать, а для проводов от блока питания в той же подложке предусмотрен удобный фиксатор.

USB-порты и аудиоразъемы корпуса подключаются к материнской плате стандартными монолитными колодками; звуковые коннекторы есть как HDA, так и AC’97.

Позиционирование и рекомендации по использованию

Качество отдельных компонентов корпуса — на весьма хорошем для бюджетного решения уровне. Вполне приличное шасси, имеющее жесткость на среднем уровне, весьма качественно изготовленная передняя панель с удачным дизайном, интересная система индикации… Но все вместе это смотрится не самым удачным образом. Основной диссонанс вносит блок индикации с аляповатой расцветкой, а также индикатор на ярком синем светодиоде. Если их отключить, то корпус скорее выиграет во внешнем восприятии. Жаль, что производитель не озаботился штатным диммером.

В остальном, корпус может найти применение в качестве основы для системы, занятой преимущественно под офисные и интернет-приложения. Также он может быть полезен для универсальной системы невысокой мощности с дискретным видеоадаптером, не требующим дополнительного питания.

Итоги

EZCool V-400 — достаточно бюджетный вариант корпуса, который можно использовать для построения рабочей станции или многофункционального домашнего компьютера средней мощности. Наличие на лицевой панели четырех USB-портов и одного eSATA делает его особенно полезным для тех потребителей, которым необходимо часто подключать к компьютеру несколько внешних устройств. Отсутствие комплектного блока питания предоставляет свободу выбора модели, удовлетворяющей как потребностям будущего компьютера, так и финансовым возможностям его владельца.

Корпус в целом производит очень неоднозначное впечатление; возникает мысль, что производитель хотел угодить сразу всем потребителям, да к тому же не перейти некоторую ценовую границу, и потому попытался одновременно впрячь «коня и трепетную лань».

С одной стороны — строгое сочетание серого с черным на лицевой панели, а с другой — разноцветное пятно ЖК-индикатора, которое производит впечатление веселенького значка с какой-нибудь поп-звездой, прицепленного на шелковый лацкан смокинга.

Допустим, что кому-то по вкусу придется и такое смешение стилей, но чтобы получать полное удовольствие от внешнего вида необычного индикатора (не говоря уже об использовании его по прямому назначению), корпус нельзя будет запрятать под стол, а при установке на столе будет неудобно пользоваться многочисленными разъемами (аудио, USB, SATA), расположенными сверху.

Далее: корпус не предоставляет больших возможностей для размещения компонентов с повышенным тепловыделением, но зато имеет развитую систему температурного контроля, пусть и далекую от совершенства. К тому же не каждый вентилятор можно без проблем подключить к штатным разъемам системы контроля.

Наконец, зачем было ставить столь яркий индикатор включения? Настольную лампу он все равно не заменит, потому что синий…
