Обзор многофункциональных панелей Musketeer и Musketeer 2


Сегодня в нашу тестовую лабораторию попали два не совсем обычных устройства, которые, в первую очередь, будут интересны людям, увлекающимся моддингом. Как вы знаете, устройства для моддеров не всегда несут в себе какую-либо функциональную нагрузку, однако сделать внешний вид компьютера более привлекательным они просто обязаны. Рассматриваемые сегодня контрольно-индикаторные панели от компании Cooler Master, носящие гордые, но непонятные имена Musketeer и Musketeer 2, пытаются совместить притягательный внешний вид в стиле «ретро» с полезными в повседневной работе ПК функциями.

Перейдем к рассмотрению первого устройства.

Musketeer



Технические характеристики

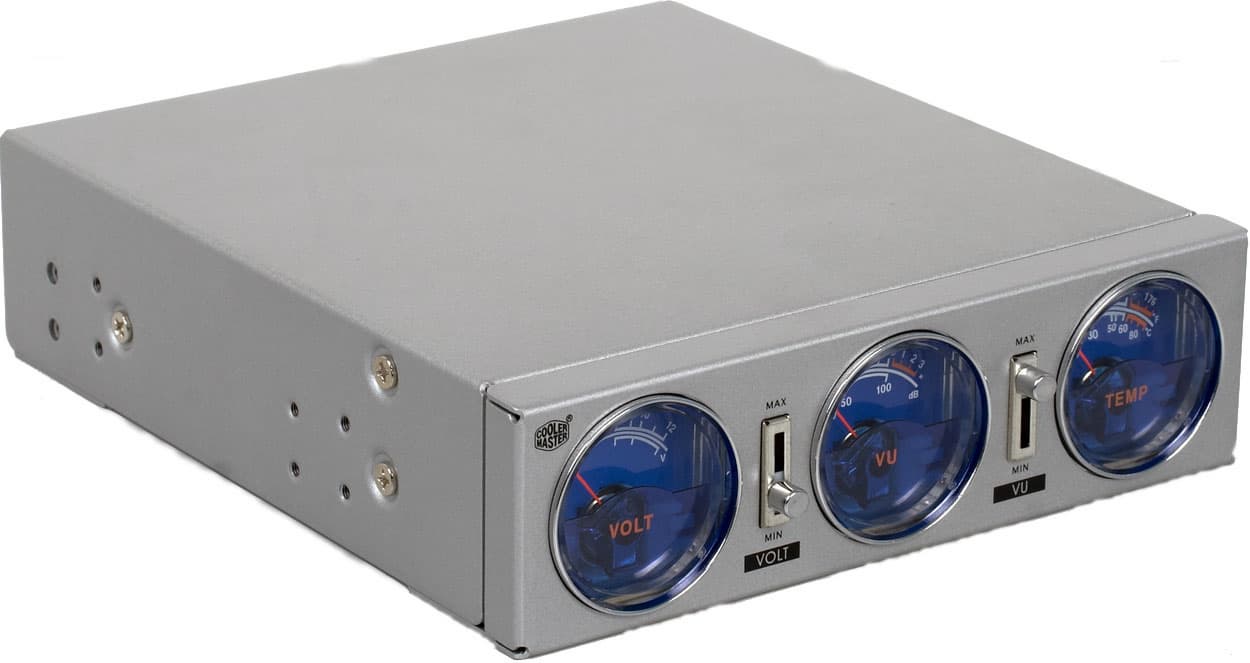

Контрольно-индикаторная панель представляет собой алюминиевый блок, который устанавливается в стандартный 5,25’’ отсек для оптических приводов. Размеры его составляют:

Длина 165 мм
Ширина 145 мм
Выcота 42 мм

С его помощью пользователь может:

  • регулировать напряжение, подаваемое на один подключенный вентилятор
  • наблюдать уровень звукового давления, подаваемого на вход подключенной акустики
  • измерять температуру в одной точке корпуса с помощью идущей в комплекте термопары

Таковы заявленные производителем функции. О том, насколько качественно они выполняются, мы поговорим чуть позже.

Главной особенностью «Мушкетера» является использование не цифровых, а аналоговых индикаторов, вызывающих ассоциации с Hi-End акустикой, автомобильной приборной панелью и старой измерительной техникой времен Советского Союза.

Комплектация и комплект поставки

Устройство поставляется в качественно выполненной коробке из плотного картона, на внешнюю сторону которой нанесена цветная полиграфия. Сам «Мушкетер» зафиксирован в своём «ложе» массивной поролоновой вставкой, поэтому какое-дибо перемещение в коробке полностью исключено. Помимо самого устройства в коробке можно обнаружить:

  • инструкцию пользователя на восьми языках
  • комплект необходимых для инсталляции кабелей
  • заглушку в PCI-слот с двумя разъемами mini-jack
  • набор крепежных винтов

Инструкция снабжена большим количеством картинок, так что отсутствие раздела на русском языке не должно помешать правильной установке контрольной панели.

Количество кабелей в комплекте приятно радует. Как говорится: «ничто не забыто, никто не забыт». Не останутся без регулировки даже те вентиляторы, которые подключаются напрямую к блоку питания через стандартный четырехпиновый разъем типа Molex, как на HDD. Для них производитель предусмотрительно положил в комплект дополнительный кабель с нужным разъемом.

Внешний вид

Сразу отметим, что как Musketeer, так и Musketeer 2 можно найти в двух вариантах расцветки: сребристый (Silver) и черный (Black).

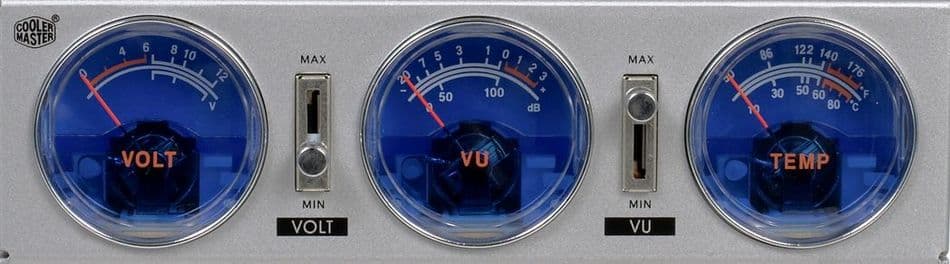

Передняя часть блока содержит три круглых аналоговых индикатора диаметром 25 мм каждый. Также на ней разместились два ползунка: один для регулирования напряжения на подключенном вентиляторе, а второй, по утверждению производителя, используется для регулирования звукового давления (ajust the dynamics of the sound pressure).

Левый индикатор представляет собой показывающую часть вольтметра. Шкала напряжений градуирована от 0 до 12 Вольт с подписями через каждые 2 Вольта. Шкала не совсем равномерная, так как промежуток между 8 и 10 Вольтами почему-то немного уже, чем все остальные.

Согласно информации, размещенной в инструкции по эксплуатации, центральный индикатор показывает уровень звукового давления. Минимальное значение шкалы составляет -20dB, максимальное +3dB.

Правый индикатор отображает температуру поверхности, измеряемую с помощью комплектной термопары . Границы измерения составляют: от +50 до +176 градусов по шкале Фаренгейта и от +10 до +80 градусов по шкале Цельсия. Шкала очень мелкая и неравномерная, поэтому определить температуру с относительной точностью можно лишь в том случае, когда стрелка четко указывает на одну из отметок шкалы.

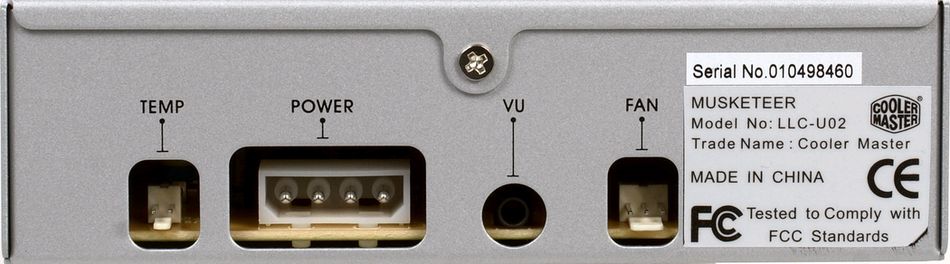

Задняя панель устройства содержит:

  • двухпиновый разъем для подключения термопары
  • разъем как на HDD для питания самого устройства
  • разъем типа mini-jack для осуществления функции измерения звукового давления
  • стандартный разъем для вентилятора (3pin)

Напутать что-либо при подключении невозможно, так как все разъемы имеют различное количество контактов и оснащены механическими «ключами», предотвращающими неправильное подключение.

Установка и испытание

«Мушкетер» крепится в корпусе точно так же, как и любой оптический привод: винтами в восьми точках, по четыре с каждой стороны. Теоретически, устройство должно без проблем устанавливаться в корпуса, оснащенные альтернативными способами фиксации 5,25’’ устройств, такими как салазки или система безвинтового крепления. Стоит отметить, что протестированный нами экземпляр имел досадный недостаток: из восьми крепежных отверстий с шасси корпуса совпадали только четыре, да и те с некоторой натяжкой. Надеемся, что данный недостаток присущ только доставшемуся нам экземпляру, и в серийно поставляемых устройствах он полностью отсутствует.

Комплектный термощуп следует одним концом подключить к соответствующему разъему на задней панели устройства, а второй закрепить в точке, температуру которой предполагается отслеживать. К сожалению, провода термопары слишком толстые для того, чтобы просунуть их под процессорный кулер или под сам процессор, зато их длины (80 см) хватит даже на самый высокий корпус. Также немного расстраивает отсутствие в комплекте термопасты и скотча, которые позволили бы более точно фиксировать измеряемую температуру и удобно закреплять термощуп, например, на обратной стороне видеокарты или радиаторе чипсета материнской платы.

Обеспечить «Мушкетера» питанием очень просто, нужно всего лишь подключить к нему один разъем как на HDD от блока питания. Единственная загвоздка, которая может возникнуть на данном этапе — это отсутствие свободного питающего разъема, поэтому перед покупкой лучше заранее убедиться в его наличии.

Вентилятор, обороты которого будут контролироваться, можно подключить к панели тремя способами:

  • напрямую к соответствующему разъему на задней панели устройства
  • через идущий в комплекте разветвитель, позволяющий, помимо регулировки напряжения, отслеживать количество оборотов средствами материнской платы
  • через специальный переходник для вентиляторов, оснащенных только четырехпиновым разъемом как на HDD

Для того, чтобы задействовать звуковые возможности «Мушкетера» придется повозиться чуть больше: внутренний разъем от PCI заглушки необходимо подключить к разъему VU на задней панели устройства, линейный выход звуковой карты подключить к разъему IN заглушки, использую для этого идущую в комплекте «перемычку», после этого остается лишь подключить акустику к разъему OUT на заглушке и считать инсталляцию успешно завершенной.

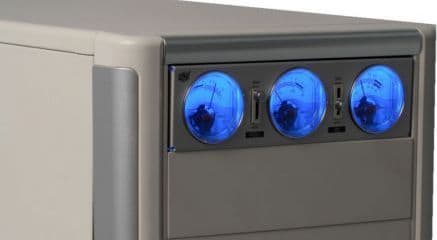

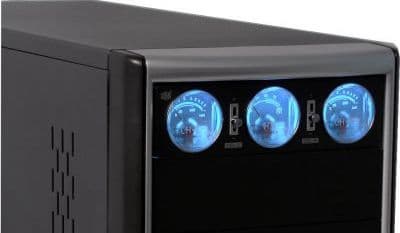

Итак, все приготовления выполнены, можно включать компьютер. На нажатие кнопки POWER «Мушкетер» реагирует мягким голубым свечением, которое сморится действительно приятно. Каждая шкала подсвечивается изнутри двумя голубыми светодиодами, подсветка получается ровная и сильно по глазам не бьет.


При установке регулятора напряжения в минимум, шкала вольтметра показывает величину выдаваемого напряжения в районе 6 В. В максимальном положении — 10 В. Измерение выходного напряжения мультиметром подтвердило минимум в 6 В, однако максимум, выдаваемый устройством, составил 11,1 В. Отметим, что шкала вольтметра начинает обманывать пользователя лишь в промежутке между 10 и 11,1 Вольтами, в остальных случаях показание устройства и мультиметра совпадают с достаточной точностью.

Термометр устройства оказался довольно точным, хотя его индикатор трудно читаем. . В целом, термометр достаточно быстро реагирует на резкое изменение температуры, посредством перемещения стрелки на показывающей части, к сожалению, других средств оповещения пользователя помимо стрелочного индикатора не предусмотрено. На наш взгляд, простенький звуковой сигнал, говорящий о приближении измеряемой температуры к максимуму в 80 градусов Цельсия, был бы весьма кстати.

Функция наблюдения за звуковым давлением работает, но не несёт никакой полезной нагрузки, потому что подключенная акустика никак не реагирует на движение ползунка VU. Зато стрелочка шкалы звукового давления активно реагирует на данные манипуляции, резво двигаясь в такт играющей музыке в максимальном положении и не сходя с места в минимальном. С этим можно было бы смириться (благо регулятор громкости есть и на колонках, и на многих мультимедийных клавиатурах), если бы не дополнительные помехи, вызванные низким качеством экранирования идущего внутри корпуса звукового кабеля. При проигрывании музыки они почти незаметны, однако пока колонки молчат, из них слышно довольно сильное и неприятное потрескивание.

Вот такое бесспорно красивое, но сомнительно полезное устройство получилось у компании Cooler Master. Более подробные итоги мы подведем сразу после тестирования второй версии «Мушкетера».

Musketeer 2

Технические характеристики

Устройство представляет собой вариацию на тему первого «Мушкетера», при этом оно лишилось функций реобаса и термометра, зато обзавелась семью вариантами подсветки индикаторов. Полный перечень функций заключается в:

  • изменении уровня громкости левого канала подключенной акустики
  • изменении уровня громкости правого канала подключенной акустики
  • индикации обращения к жесткому диску

Таким образом, стрелки всех индикаторов будут непрерывно двигаться во время активного использования ПК, что должно положительно сказаться на привлекательности внешнего вида устройства.

Комплектация и комплект поставки

Отличия от первого «Мушкетера» невелики. Тонкая инструкция уступила место толстой книжке, однако русского языка в ней по-прежнему нет. Помимо кабелей и PCI заглушки с mini-jack`ами в комплект поставки включены:

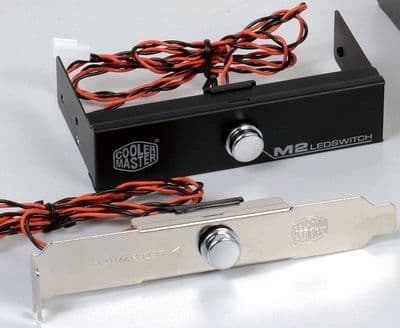

  • PCI заглушка с кнопкой для изменения цвета подсветки
  • заглушка с кнопкой для изменения цвета подсветки для 3,5'' отсека

Пользоваться, разумеется, нужно только одной из них.

Внешний вид

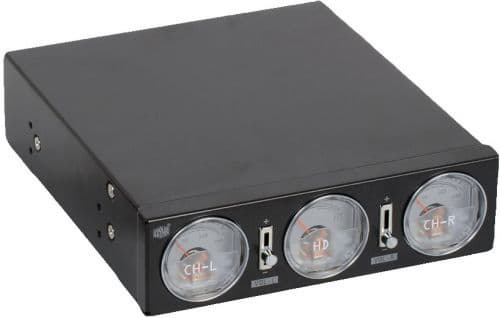

Внешний вид имеет мало отличий. Изменились подписи на индикаторах, прибавилось разъемов на задней панели. В остальном никаких отличий от предыдущей модели нет.

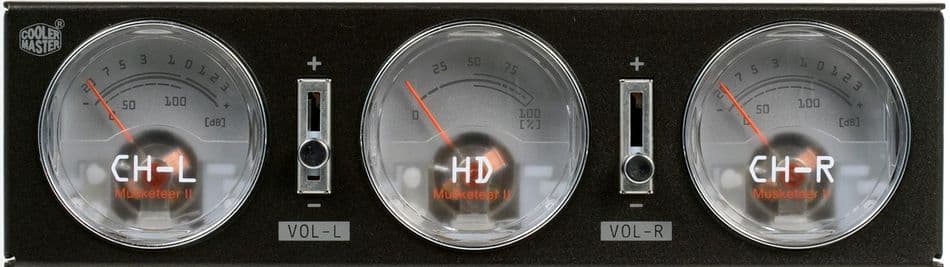

Индикаторы по бокам отвечают за уровень звука в, соответственно, левом и правом каналах. Центральный индикатор фиксирует обращения к жесткому диску.

Регулирующие ползунки не пытаются изображать из себя регуляторы звукового давления, теперь они просто регуляторы громкости.

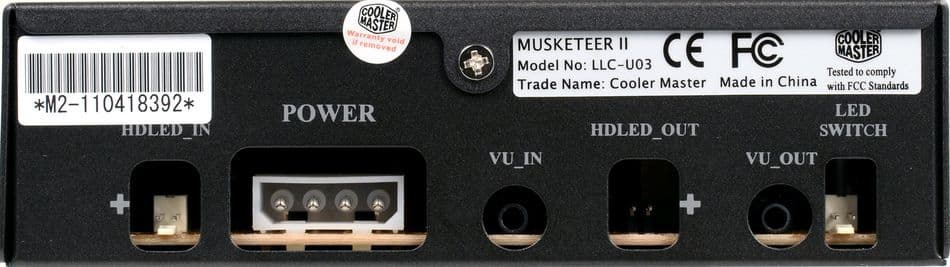

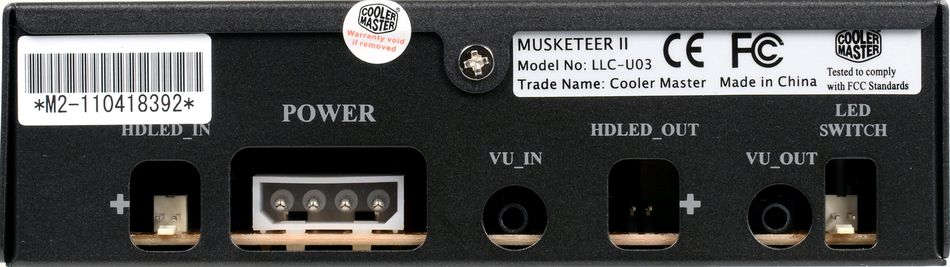

Задняя панель теперь содержит:

  • разъем для кабеля, соединяющего устройство с разъемом HD_LED на материнской плате
  • разъем как на HDD для питания самого устройства
  • два разъема типа mini-jack для соединения с PCI заглушкой
  • разъем для подключения индикатора активности HDD с передней панели корпуса
  • разъем для подключения кнопки смены подсветки

Запутаться хоть и сложно, но можно. Не все разъемы снабжены «ключами», mini-jack`ов теперь два, поэтому к подключению следует подходить ответственно.

Установка и испытание

На этот раз все восемь крепежных отверстий совпали с шасси корпуса без каких-либо ухищрений со стороны тестера, фиксация получилась быстрой и надежной.

Заглушка в 3,5'' отсек будет 100% подходить лишь в корпуса, в которых предусмотрено винтовое крепление устройств в данном отсеке. Салазки и защелки могут не подойти в виду слишком малой длины заглушки и наличия только двух крепежных отверстий с каждой стороны вместо четырех.

PCI заглушка с двумя разъемами mini-jack теперь соединяется с контрольной панелью не одним, а двумя кабелями. С внешней стороны корпуса всё по прежнему: соединяем выход звуковой карты с разъемом IN заглушки, а акустику подключаем к разъему OUT этой же заглушки.

Чтобы индикация активности жесткого диска заработала, нужно соединить разъем HDD LED-IN устройства с разъемом HDD_LED на материнской плате. Разъем HDD LED-OUT служит для соединения с индикатором активности HDD на передней панели корпуса, то есть присутствует возможность использования двух индикаторов одновременно.

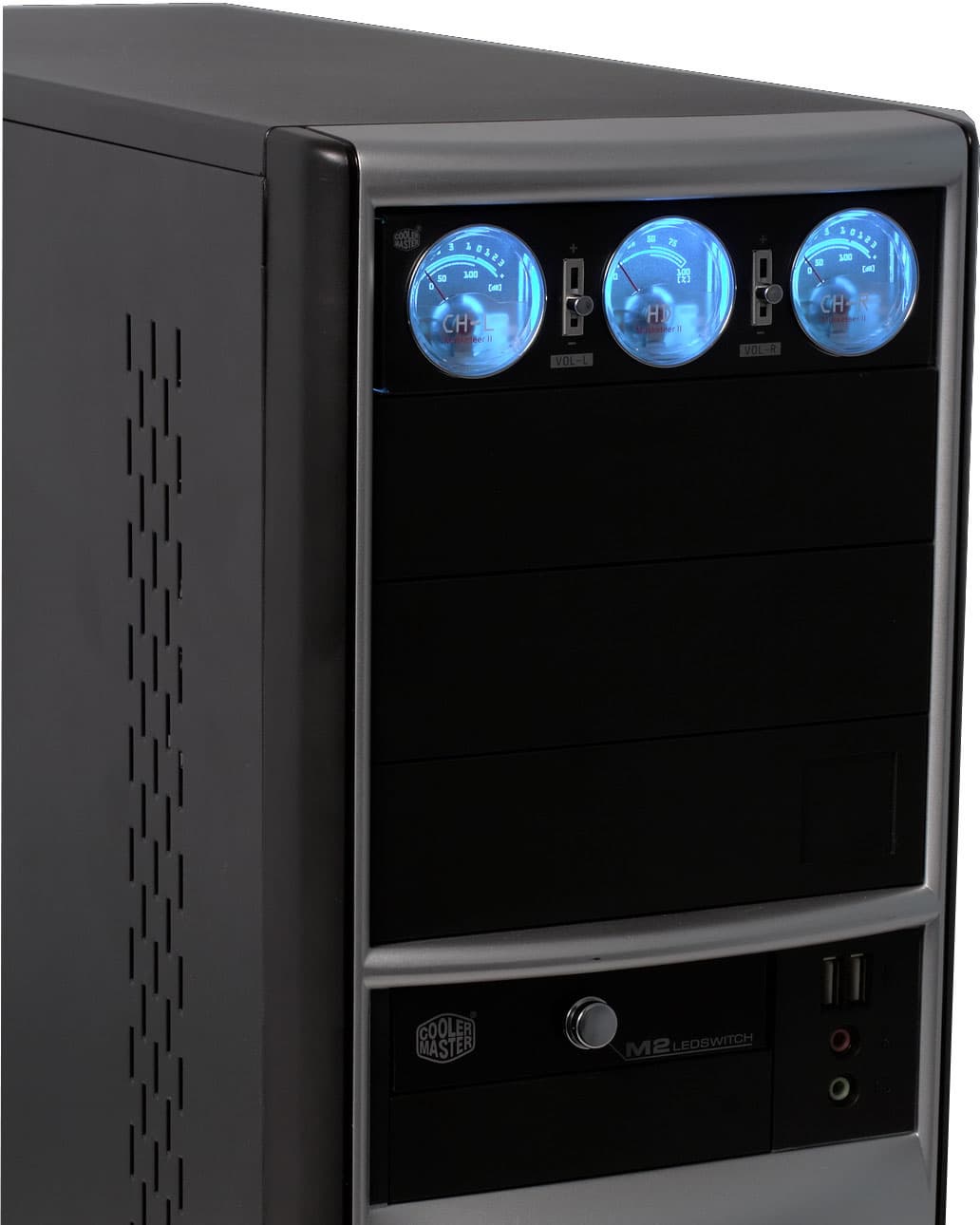

Сразу после включения компьютера вас ожидает настоящее светопреставление: индикаторы несколько секунд будут мигать всеми возможными цветами, после чего остановятся на красном варианте подсветки. Цвет свечения можно изменять, нажимая на спец кнопку. Вариантов свечения семь: красный, зеленый, синий, желтый, голубой, фиолетовый, белый. Также присутствует режим «светомузыки», при котором цвет индикаторов меняется в ритме слабопротекающей эпилепсии, правда на играющей в колонках музыке он никак не завязан. Следует отметить, что при выключении и перезагрузке Musketeer 2 не запоминает установленный пользователем цвет подсветки и автоматически сбрасывает его на красный.

К индикатору активности жесткого диска нет никаких претензий — стрелка активно двигается в такт похрустыванию головок HDD, в полной мере выполняя свои прямые обязанности.

Функция изменения громкости работает, правда не совсем гладко. Шум из-за плохого экранирования не пропал, но стал намного тише. Плавного регулирования громкости удалось добиться только на тестовых колонках Microlab SOLO-1. Подключение к устройству вставных наушников приводило к резкому снижению/увеличению уровня громкости при перемещении ползунка в районе 80-90% от максимума, что можно практически приравнять к значениям «звук есть» и «звука нет», ни о какой плавной регулировке речь, к сожалению, не идет. Наушники закрытого типа увеличивают количество значений до трех, то есть «громко», «средне» и «тихо», но плавности в регулировке по-прежнему нет.

Возможно, кто-то из наших читателей не согласится, но на наш взгляд использование двух раздельных ползунков не только не добавляет пользы, но даже вредит. Дело в том, что установить ползунки в одинаковое положение крайне затруднительно, а даже небольшой перекос приводит к нарушению стерео панорамы, что особенно четко слышно при прослушивании музыки через наушники.


Подведение итогов

Очень трудно однозначно оценивать протестированные устройства. С одной стороны, они действительно красивы и практически уникальны в своем роде. С другой стороны, те немногие возложенные на них функциональные обязанности они выполняют, мягко говоря, не очень хорошо. Поэтому, если внешний вид играет для вас бОльшую роль, нежели функциональность, то «Мушкетеры» станут для вас неплохим вложением средств. А вот людям, ценящим в вещах реально ощутимую пользу, эти устройства явно не подойдут.

Musketeer

Плюсы:

  • притягательный внешний вид
  • низкая цена

Минусы:

  • низкая функциональность
  • трудночитаемая шкала термометра
  • некорректно работающий вольтметр
  • плохое экранирование звукового кабеля

Musketeer 2

Плюсы:

  • притягательный внешний вид
  • семь вариантов подсветки

Минусы:

  • высокая цена
  • низкая функциональность
  • цвет выбранной подсветки не запоминается при выключении
  • заглушка в 3,5'' отсек подходит не для всех корпусов
  • невозможность плавно регулировать звук в некоторых типах наушников

Средняя текущая цена (количество предложений) в московской рознице:

Cooler Master Musketeer Н/Д(0)
Cooler Master Musketeer 2 Н/Д(0)


Контрольно-индикаторные панели предоставлены компанией Пирит
