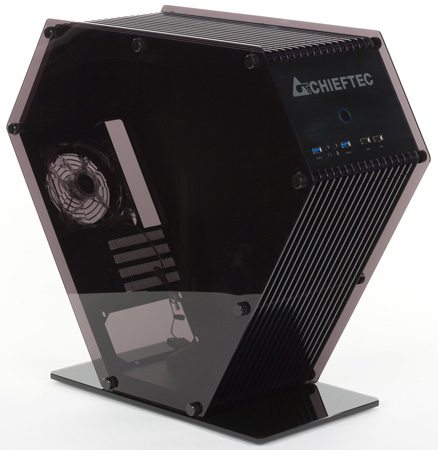

Корпус Chieftec SJ-06B



Корпус Chieftec SJ-06B

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики
Средняя цена:
T-13008988
Розничные предложения:
L-13008988-10

Это один из самых необычных и неоднозначных корпусов, побывавших у нас, и прежде всего из-за дизайна, конструкции и использованных материалов, потому что возможности модели по размещению в ней компьютерных компонентов достаточно типичны для решений типоразмера minitower.

Chieftec SJ-06B оформлен в виде шестигранника, при взгляде сбоку он напоминает кристалл, две нижние наклонные грани которого существенно длиннее примыкающих. Таким образом, фронтальная и задняя стороны корпуса конструктивно состоят из двух частей и имеют излом, определивший специфический способ размещения компонентов будущего компьютера (об этом ниже). Грань в основании достаточно мала, поэтому корпус оснащен подставкой большой площади, обеспечивающей устойчивость.

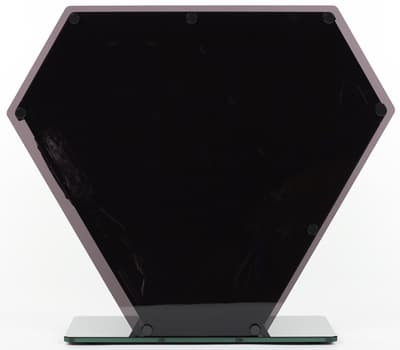

Вид слева

Основной материал — оргстекло (акрил), из него сделаны три грани из шести, боковые стенки и подставка, то есть обращаться с корпусом надо аккуратно: пластик можно разбить, а уж оцарапать и вовсе легче легкого.

Из стали целиком сделаны лишь подложка системной платы, элементы крепления дисков и нижняя часть задней стороны. Частично сталь использована и в основании. Верхняя грань лицевой панели, на которой находятся органы управления, индикации и внешние порты, выполнена из другого металла — алюминия.

Цвет единственный — черный: использованный в конструкции акрил хоть и прозрачный, но сильно тонированный, и при наружном освещении воспринимается как черный. Естественно, поверхность пластика глянцевая, поэтому пыль и отпечатки рук на ней заметны очень хорошо. Немного выручает в этом плане фактура: плоскими являются только боковые стенки, а прочие акриловые панели сделаны ребристыми, между ребрами скрываются многочисленные отверстия для вентиляции.

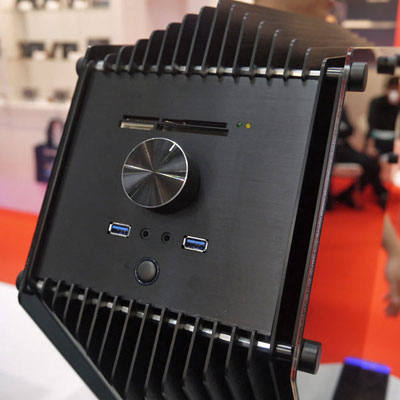

Интересно, что на Cebit-2015 был показан прототип с тем же названием, но с еще более необычной формой: оребрение верхней и нижней передней граней было сделано объемным — в сечении получался треугольник. Да и панель управления была иной: на нее были выведены мультиформатный картовод и регулятор скорости вращения вентиляторов.

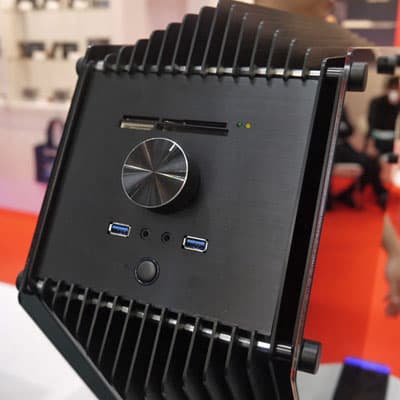

Корпус Chieftec SJ-06B, прототип

Серийный вариант оказался попроще, хотя нельзя исключить, что будут и какие-то другие «вариации на заданную тему». В сети можно найти упоминания и даже фотографии еще одного весьма специфического корпуса Chieftec SJ-07, но на официальных ресурсах он пока не упомянут в списке доступных.

Необычность модели сказалась даже в подаче информации на официальных ресурсах. Так, в разделе сайта производителя chieftec.eu, предназначенном европейским (и российским) потребителям, есть неоднозначные моменты, в том числе связанные с переводом на русский язык. Например, корпус отнесен сразу к двум категориям. Название первой из них — Exqu!sIT Des!gn — наверняка является производным от английского слова «exquisite», одним из значений которого является «изысканный, совершенный», но с таким определением дизайна SJ-06B многие будут спорить, поэтому мы склоняемся к другому значению: «щеголь, щегольский», которое вряд ли можно всерьез оспаривать.

Вторая категория — высокопроизводительные корпуса. Такое определение само по себе является не совсем корректным: производительность является свойством компьютера в целом или какой-то из его подсистем (дисковой, видео, охлаждения), но никак не ящика, в котором собран этот компьютер, даже если этот ящик очень и очень необычный. Но всё же понятно, что имеются в виду корпуса для сборки высокопроизводительных компьютеров, и тут возникают сомнения, связанные прежде всего с возможностями установки в SJ-06 различных компонентов с высоким тепловыделением, наличие которых подразумевается в компьютерах такого уровня.

Но так эта категория называется в русском переводе, на английском ее название иное — High End, что является более широким понятием, которое вполне применимо к SJ-06.

Наконец, корпус почему-то отнесен к серии UNI, в которую входят разные по типоразмеру, но вполне обычные по дизайну корпуса вроде BM-02B (ATX) или BD-02B (microATX).

В этом плане гораздо проще классификация, использованная в разделе chieftec.com, где SJ-06 безо всяких затей, серий и категорий отнесен к игровым корпусам, и это вполне обычная практика, когда всё необычное предназначается прежде всего любителям игр.

И еще о переводе: модель настолько новая, что в русскоязычном разделе ее описание дано на английском — видимо, попросту не успели перевести.

Мы привыкли видеть корпуса Chieftec упакованными в красочно оформленные коробки из хорошего картона, но у нашего экземпляра SJ-06 упаковка самая бюджетная — вполне возможно, нам попросту достался образец для прессы, а для коммерческих поставок будут использоваться другие коробки, сейчас или позднее. Вот только вряд ли изменится размер: 67×58×33 см (немало!), поскольку он определяется своеобразной формой корпуса. Причем при упаковке пластиковые боковые стенки должны сниматься, о чем предупреждает специальная листовка.

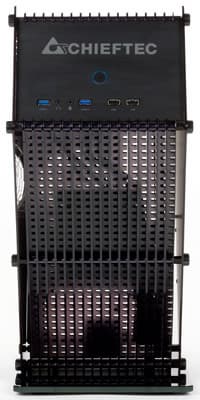

Вид спереди

Набор принадлежностей нам также достался весьма скромный: немного крепежа, спикер для системной платы и пять одноразовых стяжек для кабелей. Не было даже руководства, которое нельзя было скачать и на официальных ресурсах — вместо него предлагася лишь datasheet с кратким описанием, повторяющим информацию на странице сайта.

Несмотря на некоторое своеобразие, панели из тонированного акрилового стекла смотрятся весьма элегантно, а вот решетки передней и верхней панелей, набранные из пластиковых полос, являются не лучшим решением, так как в ходе эксплуатации с них придется довольно часто удалять пыль, да ис точки зрения целостности дизайна вариант не самый удачный.

Включение внутренней подсветки довольно заметно меняет внешний вид и восприятие дизайна корпуса: из темного монолита он превращается с аквариум с полупрозрачными стенками. Правда, голубая подсветка — не самый удачный вариант для HTPC, который не должен отвлекать своим внешним видом. Янтарная или зеленая подсветка тут подошла бы куда как больше.


Компоновка

Chieftec SJ-06B — корпус однообъемный, а вот отнести его к каким-либо привычным типоразмерам вряд ли возможно из-за специфической формы. По той же причине все компоненты в нем устанавливаются с наклоном относительно горизонтали: и блок питания, и системная плата.

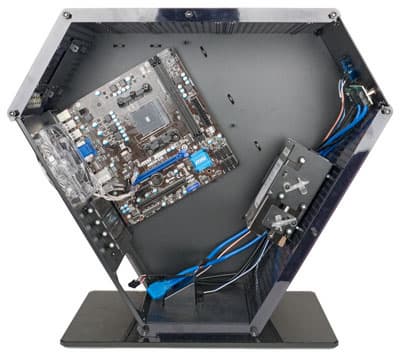

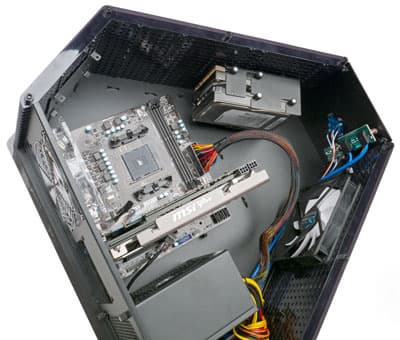

Расположение компонентов

Условно продольным можно назвать единственный отсек для двух 3,5-дюймовых HDD/SSD — в том смысле, что накопители в него вставляются не сбоку. Есть еще два отдельных 2,5-дюймовых посадочных места.

Пятидюймовых отсеков нет вовсе, как нет и возможности выхода на лицевую панель для 3,5-дюймовых устройств.

В корпус можно устанавливать лишь системные платы с размерностью microATX, количество слотов расширения четыре.

В отношении видеокарт ограничений меньше: длина основной платы может быть до 340 мм по данным производителя и до 400 мм по нашему замеру, то есть сборщик может использовать любой современный видеоадаптер, даже если найдется модель с расположенными в торце разъемами дополнительного питания.

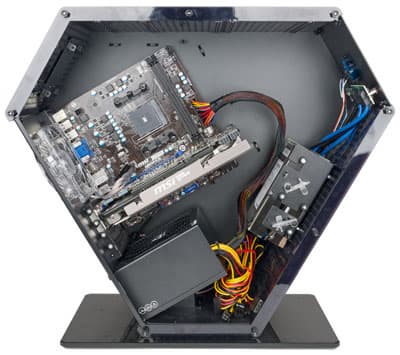

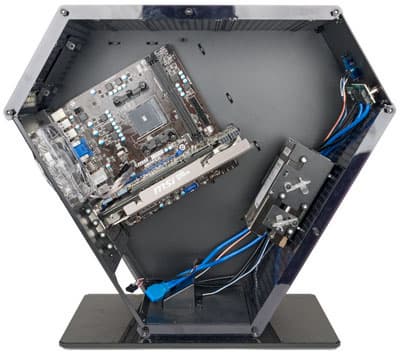

Расположение компонентов
Длина установленой видеокарты — 24 см

Если планируется установить две видеокарты, то по длине для второй ограничение практически такое же, но выступающая система охлаждения у плат длиной свыше 22-24 см почти наверняка упрется в 3,5-дюймовый дисковый отсек. Он крепится четырьмя винтами и легко может быть удален, но тогда останется возможность установки лишь двух 2,5-дюймовых HDD или SSD. Поэтому снятый отсек лучше переставить; двигать его по той же плоскости вряд ли имеет смысл в рассматриваемом плане, но можно, например, прикрепить снизу к верхней панели. Для этого надо всего лишь снять монтажные стойки со штатного места и установить их вверху, благо крепятся они к вентиляционным отверстиям, одинаковым на верхней и нижней фронтальной панелях.

Расположение компонентов

Та же ситуация может возникнуть и с блоком питания: если его длина с учетом выходящих пучков проводов велика, то, как минимум, возникнет неудобство в подключении кабелей к 3,5-дюймовым дискам, как максимум — отсек тоже придется снимать или переставлять, но можно и попросту развернуть на 180 градусов, чтобы накопители были ориентированы разъемами вверх.

Теперь внимательно посмотрите на фото:

Расположение компонентов

К сожалению, у нас не было платы microATX, рассчитанной на установку двух видеокарт, но даже с имеющимися на фото компонентами легко понять, что при установке второй видеокарты, подобной имеющейся, зазор между ее кулером и верхней стенкой блока питания, на которой установлен вентилятор, окажется минимальным. Очевидно, это повлияет на тепловой режим карты и БП отнюдь не положительно, а вот в какой степени — сказать сложно. Поэтому мы бы всё же рекомендовали либо выбирать видеоадаптеры с более компактными системами охлаждения, либо вовсе воздержаться от установки двух видеокарт.


Конструкция

Несмотря на обилие в конструкции пластика, корпус получился довольно тяжелым: 7,7 кг нетто и 11,5 кг в упаковке. Габариты мы приводим как максимальный размер по каждой из трех осей, вертикальной и обеим горизонтальным: 553×224×486 мм (Д×Ш×В, включая выступающие части и ножки). Как видите, длина (или глубина) корпуса получилась очень большой, однако надо отметить: при подключении сзади различных кабелей это значение если и увеличится, то совсем немного, поскольку все разъемы будут находится в своего рода нише, образованной скошенной гранью корпуса, на которую и выходят соответствующие порты.

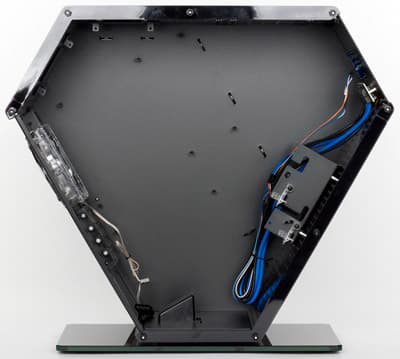

Вид на шасси слева

Поскольку стальных элементов в корпусе минимум, то на их толщине не экономили: так, у нижней части задней панели толщина 1,2 мм, а у 3,5-дюймового отсека и вовсе 1,4 мм. Но на общей жесткости это не сказалось, поскольку она определяется преобладающими пластиковыми деталями, а потому оказалась, мягко говоря, не очень высокой.

Органы управления и порты находятся в верхней части передней панели, они направлены вперед и вверх, поэтому пользоваться ими будет одинаково удобно как при настольном, так и напольном расположении компьютера, хотя вряд ли кто-нибудь будет прятать столь необычный корпус под стол.

Панель управления содержит единственную кнопку Power и единственный индикатор, выполненный на двух светодиодах, которые во включенном состоянии через кольцевой световод окружают кнопку синей подсветкой.

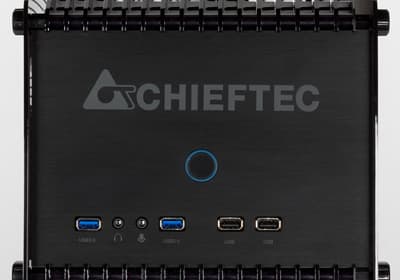

Панель управления

Кнопка имеет очень малый свободный ход, да к тому же усилие нажатия невелико, поэтому нельзя исключить срабатываний от случайных прикосновений.

Ниже кнопки находится ряд внешних портов, которые мы перечислим слева направо: порт USB 3.0, пара аудиоразъемов, еще один USB 3.0 и через промежуток два порта USB 2.0 с интервалом всего в 8 мм. Таким образом, можно одновременно подключать до трех широких USB-устройств — два в порты USB 3.0 (правда, при этом может быть затруднен доступ к гнездам аудио) и один в любой из USB 2.0.

Разработчики почему-то решили обойтись без кнопки Reset и индикатора дисковой активности, хотя места для них более чем достаточно.

Резиновые ножки корпуса дают неплохой амортизирующий эффект, а сама подставка достаточно массивная, чтобы снизить центр тяжести для повышения устойчивости.


Система вентиляции

Система вентиляции корпуса предельно проста: единственный вытяжной вентилятор размером 120×120 мм на нижней грани задней стенки, где он как раз приходится напротив зоны размещения процессорного кулера, и три грани с отверстиями по всей площади — верхняя, нижняя фронтальная и верхняя задняя. Какие-либо фильтры отсутствуют, равно как и отверстия для систем жидкостного охлаждения.

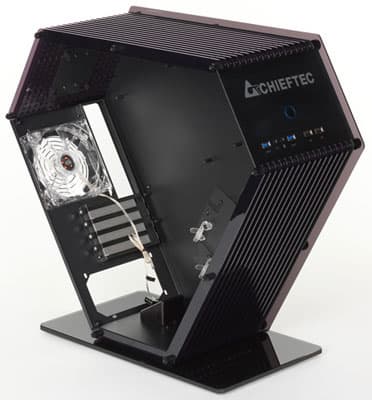

Вентилятор

Штатный вентилятор имеет подсветку синего цвета, которую неплохо видно и через тонированную левую боковую стенку, и через отверстия в других гранях. Его кабель имеет и трехконтактный разъем для соединения с системной платой, и периферийный коннектор Molex male+female для подключения к блоку питания.

Возможности модификации системы вентиляции нигде не упомянуты, но ничто не мешает поставить дополнительные вентиляторы на верхней плоскости, площадь которой вполне позволит разместить две 120- или 140-миллиметровые модели, используя для крепления вентиляционные отверстия. Кстати, в прототипе вентилятор как раз и был закреплен в передней части этой панели, а если нужно закрепить на ней и второй вентилятор, то придется снять пластину для крепления 2,5-дюймового накопителя, которую можно будет переставить в другое место.

Расположение компонентов
Установлен вентилятор 140×140 мм

Еще одна такая пластина есть на верхней грани задней панели; если ее убрать, то здесь также можно будет установить 120/140-миллиметровый вентилятор.

Немного о тепловом режиме 3,5-дюймовых накопителей. Конечно, ни о каком активном их охлаждении речи нет, но и каких-то проблем не предвидится: во-первых, есть прямой контакт с металлом корзины, которая служит своего рода радиатором. Во-вторых, наклонное расположение дисков и наличие свободного пространства с верхней и нижней стороны каждого из них способствует естественной конвекции нагретого воздуха, а нижний накопитель уже не будет «печкой» для верхнего. Наконец, обилие вентиляционных отверстий на панели, к которой штатно прикреплена корзина, обеспечит подачу холодного воздуха снаружи.

Ситуация с охлаждением будет несколько хуже, если придется переставить дисковую стойку на верхнюю панель корпуса: в таком случае из перечисленного останется только первый фактор. Но даже при этом тепловой режим вряд ли станет критическим — дисков-то всего два, тогда как в стойках некоторых корпусов их может быть в 2-3 раза больше, причем не всегда предусмотрено активное охлаждение.

К тому же при таком варианте открывается еще одна возможность модернизации системы вентиляции: освободившееся на нижней грани лицевой панели место можно будет использовать для установки вентиляторов — там как раз поместятся один или два экземпляра размером вплоть до 140 мм. Естественно, их лучше включать как нагнетающие, и тогда поток воздуха от них создаст дополнительное охлаждение видеокарт и компонентов на системной плате, а от расположенного повыше, примерно как на фото, немного достанется и дискам в корзине — по меньшей мере одному, наружному (то есть в данном случае нижнему).

Расположение компонентов
Установлен вентилятор 140×140 мм

Поскольку крепеж придется просовывать в узкие щели между декоративными ребрами панелей, то лучше заранее приготовить пинцет или хорошо намагниченную отвертку.

Расстояние от основания для системной платы до противоположной боковой стенки 191 мм, если из этой величины вычесть высоту монтажных стоек и толщину самой платы с процессором, то получается, что под процессорный кулер остается не более 170–175 мм.


Сборка системного блока

Здесь очень необычно многое, начиная со способа крепления боковых стенок: эти шестигранные акриловые пластины, размер которых чуть больше контуров собственно корпуса, накладываются на шасси и крепятся восемью винтами с пластиковыми декоративными головками диаметром около 1,5 см, которые позволяют обойтись без использования инструментов.

При установке боковин на место обратите внимание: длинная грань с отверстием в середине должна быть направлена вперед.

Блок питания можно ставить как до, так и после установки системной платы — это вполне привычно для корпусов не самого миниатюрного размера. А вот ориентировать БП, несмотря на наличие пространства под ним, можно только венилятором вверх; первая причина — на днище корпуса закреплена наклонная подставка, помогающая правильно сориентировать блок при установке, и эта подставка перекроет часть встроенного в БП вентилятора, если он будет внизу.

Но именно часть: подставка невелика по размеру, она не перекроет весь вентилятор, и если сборщик по каким-то соображениям (например, для установки второй видеокарты) сознательно готов пойти на снижение производительности этого вентилятора и возможное ухудшение теплового режима блока питания, то он мог бы направить вентилятор и вниз — однако этому препятствует вторая причина: отверстия под крепежные винты подразумевают единственный вариант установки.

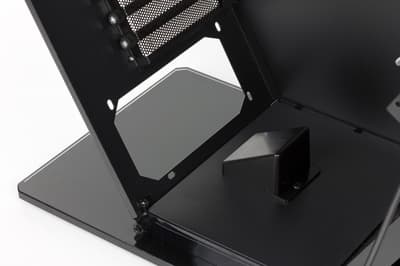

Крепление блока питания

БП крепится винтами к задней панели, никаких амортизирующих наклеек или прокладок для него не предусмотрено. Зато установить его можно без отвертки: в комплекте есть винты с пластиковыми накатными головками-накладками. Причем их два типа, разного размера; в отсутствие инструкции мы можем лишь предполагать, что меньшие (их пять) предназначены для БП (один запасной), а бо́льшие, которых в комплекте девять, помогут закрепить накопители.

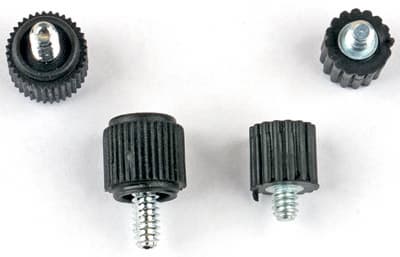

Крепежные винты

Даже для блока питания безотверточная установка не является лишь приятным бонусом: подобраться отверткой к нижним отверстиям из-за наклона грани и наличия выступающей подставки очень непросто. А с дисками ситуация еще сложнее: конструкция корпуса такова, что к правой части 3,5-дюймовой корзины отверткой уж точно не подберешься — помешает сплошная подложка системной платы.

Рассмотрим этот отсек или корзину подробнее, поскольку установка дисков в него не настолько тривиальна, как в большинстве других корпусов.

Посадочных мест в нем два, оба предусматривают непосредственное крепление, без каких-либо салазок. В боковых поверхностях имеются прорези сложной формы, а на левом (если смотреть со стороны лицевой панели) боку еще и два элемента из прозрачного пластика, явно призванные чего-то зафиксировать. И вновь без инструкции, поясняющей замыслы разработчиков, кое о чем приходится догадываться самим.

Верхнее установочное место особых вопросов не вызывает: вкручиваем (но не до конца) крепежные винты, вставляем в прорези и задвигаем до упора, после чего окончательно закручиваем винты — слева это можно делать рукой или отверткой, справа только рукой, которой легко достать до нужного места.

А вот как правильно установить нижний накопитель (естественно, это надо делать до установки верхнего), мы догадались не сразу — просто в силу инерции мышления: для его крепления используется другая пара отверстий на каждом боку.

Установка накопителей

Эта пара, кстати, вообще редко используется при любом способе установке дисков: чаще в дело идут либо крайние отверстия, либо та пара, которая разделена большим промежутком, как в верхнем накопителе.

В корзине у верхнего посадочного места есть отверстия и для третьего винта, при желании можно использовать и их.

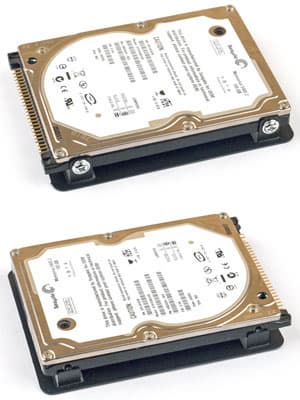

Установка накопителей

Для чего нужны прозрачные фиксаторы, мы так и не догадались. Предположений делалось немало, но все они при ближайшем рассмотрении оказывались «притянутыми за уши».

Посадочные места для 2,5-дюймовых SSD/HDD сделаны гораздо проще и вопросов не вызывают: это металлические пластины с четырьмя штампованными ушками. Отверстия в одном боку накопителя вставляются в загнутые выступы на внутренних (правых, если смотреть от лицевой панели) ушках, а к наружным (левым) ушкам вполне можно подобраться отверткой, поэтому с этой стороны крепление осуществляется с помощью винтов из комплекта, на этот раз самых обычных, без накатных головок.

Установка накопителей

Для подключения верхнего 3,5-дюймового накопителя можно использовать SATA-кабели с коннекторами любой формы, для нижнего и обоих 2,5-дюймовых — только с прямыми.

Системная плата крепится на шестигранные стойки, которые уже установлены. Переставить их нельзя — других отверстий попросту не предусмотрено, и для некоторых плат, включая использованную нами для фото, одно из крепежных отверстий может не совпадать с установленной стойкой.


Корпус Chieftec SJ-06B, прототип

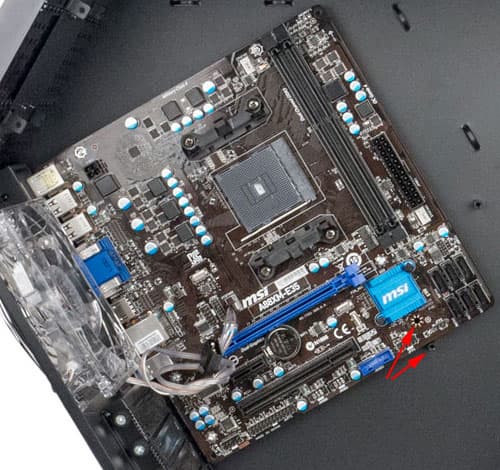

Стрелками показаны свободное отверстие и стойка, которую нельзя переставить под него

Заглушки в отверстии для портов ввода-вывода на задней панели нет, а в прорезях для плат расширения заглушки многоразовые, закрепленные винтами с накатными головками. Этими же винтами крепятся и платы расширения.

Каких-то вырезов в подложке системной платы нет, поэтому снимать некоторые типы процессорных кулеров придется лишь после демонтажа самой платы, да и прокладка кабелей за подложкой не предусмотрена, есть лишь штампованные ушки, на которых можно зафиксировать кабели стяжками из комплекта.

Подключение фронтальных разъемов производится экранированными кабелями с монолитными коннекторамии к внутренним разъемам системной платы. Аудиокабель имеет только разъем HD Audio.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

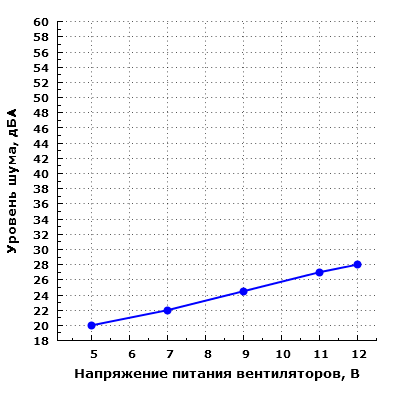

Уровень шума корпуса

Система охлаждения имеет минимально заметный уровень шума при регулировании напряжения питания вентиляторов от 5 до 7 вольт при измерении в ближнем поле со стороны передней панели. Далее шум начинает возрастать и достигает максимального значения 28 дБА при питании вентиляторов от 12 вольт. Даже такой уровень шума можно охарактеризовать как пониженный для жилого помещения в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании вентиляторов от 12 В — как низкий для жилого помещения в дневное время суток.

РежимНастольное размещениеНапольное размещение
12 В2824,5
5 В20менее 20

Таким образом, можно считать, что акустическая эргономика корпуса находится на отличном уровне. Однако ее оборотной стороной является низкая производительность системы охлаждения корпуса.


Позиционирование и выводы

На момент написания обзора предложения корпуса Chieftec SJ-06B в российской рознице уже были, а цены начинались с 12 тысяч рублей, что при текущем курсе соответствовало $150–160. Таким образом, к бюджетным модель явно не относится, несмотря на ее скромные возможности по установке компьютерных комплектующих. Платить же предлагается в основном за эксклюзивный дизайн; вполне возможно, что в некоторых случая дело того стоит — если, конечно, весь интерьер помещения и оформление рабочего места соответствуют футуристическому облику SJ-06.

Сами дизайнерские изыски мы обсуждать или комментировать не будем, поскольку их восприятие — дело субъективное. Но, думается, никто не станет спорить с таким тезисом: компьютер в подобном корпусе, особенно при включенной синей подсветке, не может не привлекать внимание. Иными словами, данная модель наилучшим образом подходит для весьма специфической, нечасто встречающейся категории настольных компьютеров — имиджевых, для которых определяющим фактором является не техническое совершенство, а необычность и броскость экстерьера.

Тем не менее, у Chieftec SJ-06B нет значительных ограничений на выбор комплектующих: системные платы microATX сегодня являются наиболее распространенными, видеокарты можно ставить практически любые, да и спектр подходящих блоков питания достаточно широк. Конечно, в SJ-06B нельзя устанавливать высокопроизводительные компоненты с большим выделением тепла, поскольку возможности его отвода из внутреннего объема корпуса сильно ограничены. Тем не менее, имеющегося вполне достаточно для создания очень приличного офисного компьютера, многоцелевой рабочей станции и даже игрового компьютера не самого начального уровня. С учетом этого невеликое количество посадочных мест под HDD и SSD уже не является сколько-нибудь критичным моментом: в подобные компьютеры редко устанавливают даже четыре накопителя, не говоря уже о большем их числе.

А вот четыре внешних USB-порта — это как раз тот случай, когда запас карман не тянет: если на панели управления есть место, то лучше разместить там максимальное количество элементов. Конечно, элементов из числа востребованных: исчезновение имевшегося в прототипе регулятора частоты вращения вентиляторов мы осуждать не будем, поскольку в данном случае его наличие вряд ли повлияет на эксплуатационные удобства. Правда, там был еще и картовод — как раз он пригодился бы многим пользователям, однако и портов USB в прототипе предусматривалось всего два. В отношении отсутствия пятидюймовых слотов с выходом наружу можно сказать следующее: оптические приводы, еще несколько лет назад казавшиеся непременным атрибутом любого более-менее приличного компьютера, сегодня уже не столь востребованы. По крайней мере, нужда в них у большинства пользователей не возникает регулярно, а у некоторых и вовсе не появляется никогда. И SJ-06 — это уже не первый попавший к нам корпус (даже не считая самых компактных), в котором нет возможности установки ODD; вполне возможно, в обозримом будущем наличие таких слотов станет «факультативным», как это уже произошло с прорезями на передней панели под 3,5-дюймовые устройства.


Несмотря на то, что конструкция Chieftec SJ-06B не предлагает каких-то действительно оригинальных решений, а качество исполнения находится на среднем уровне, дизайн корпуса, под которым понимается именно внешнее оформление, действительно достаточно оригинален и интересен, поэтому данной модели вручается редакционная награда за текущий месяц.


Корпус Chieftec SJ-06B предоставлен на тест производителем
