Обзор корпуса Chenbro PC613-68


У нас на тестировании еще один корпус от компании Chenbro, на этот раз представитель линейки корпусов PC-613 — PC613-68. Корпус имеет достаточно скромные габариты, особенно в ширину, однако предусматривает установку полноразмерной материнской платы формата ATX, то есть перед нами пусть и небольшой, но всё же middletower.


Физические параметры
Ширина 180 мм
Высота 438 мм
Длина 428 мм
Масса 7,1 кг

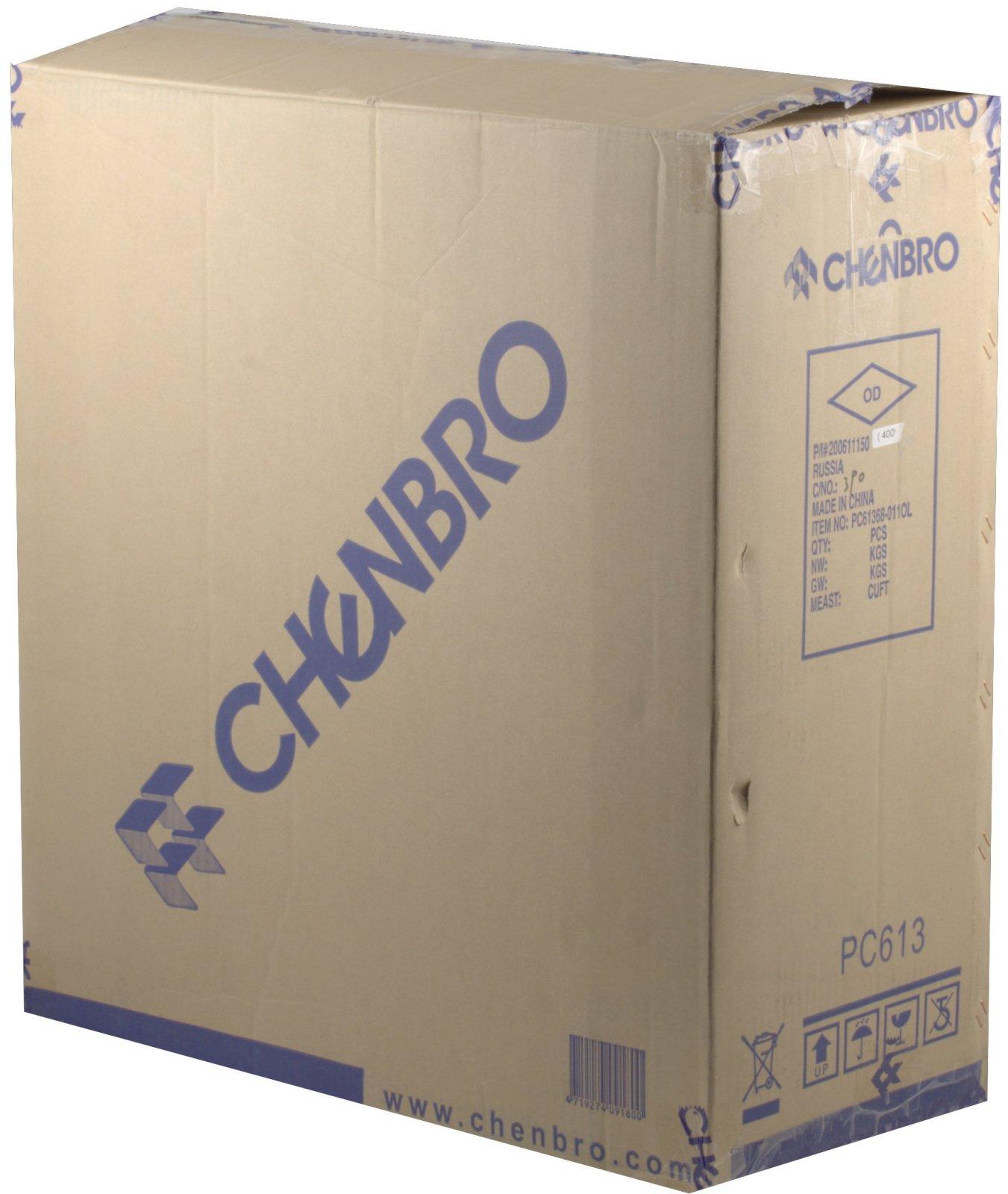

Корпус поставляется в простой картонной коробке без ручки для переноски. Корпус внутри коробки зафиксирован весьма забавными, на первый взгляд, картонными вставками, сильно напоминающими контейнеры для массовой переноски яиц. Однако, несмотря на немного нелепый вид, фиксацию и амортизацию они обеспечивают достойную.

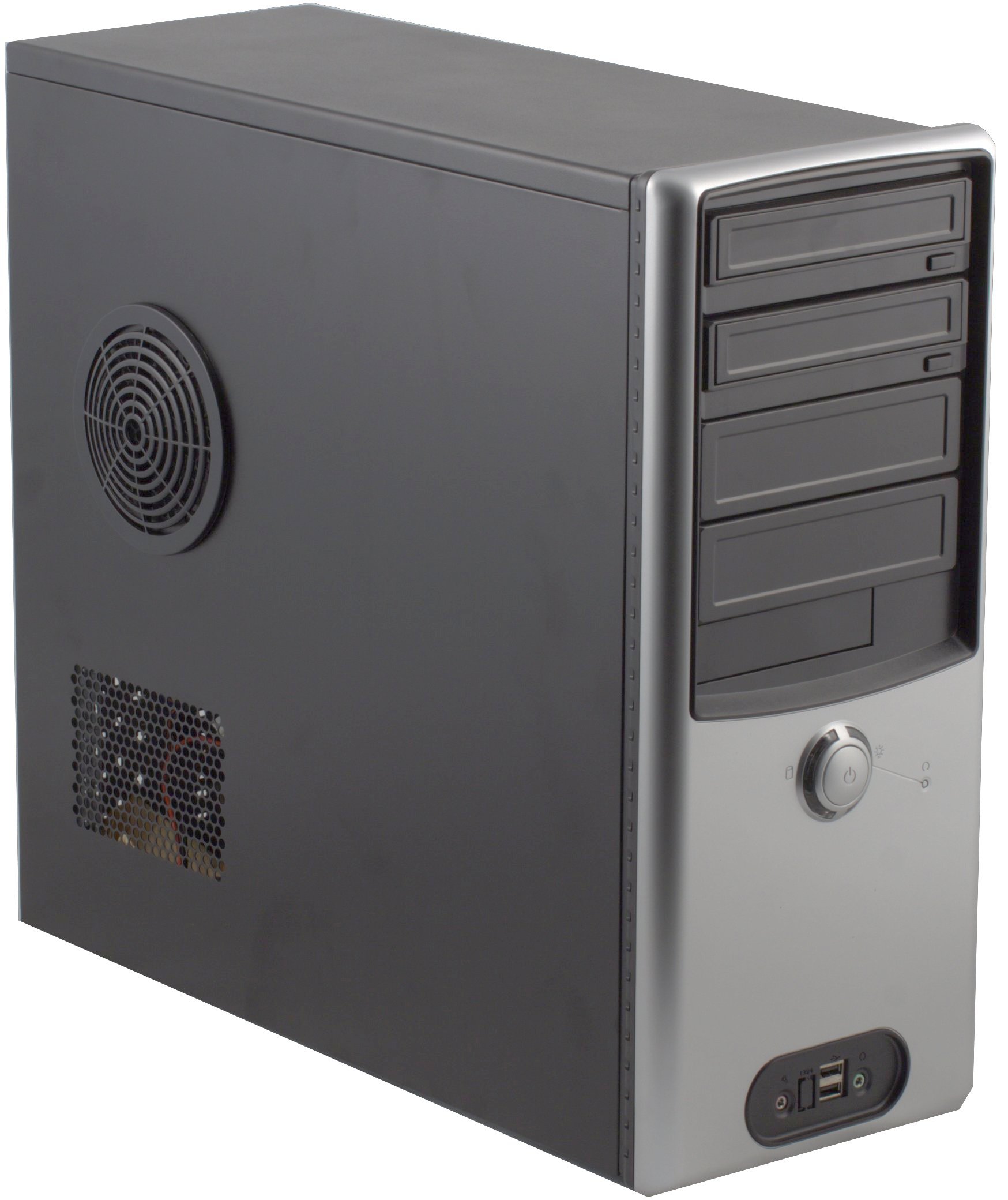

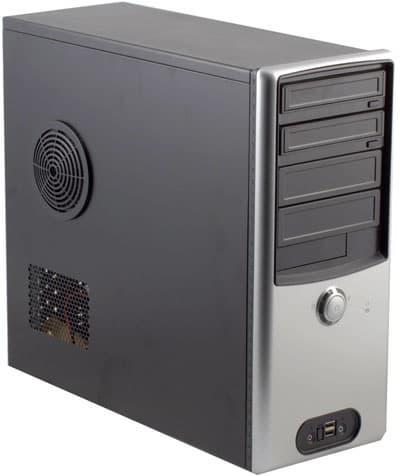

Дизайн корпуса неброский, но вполне приятный. Плавные линии, привычные цветовые сочетания, отсутствие ярких, сильно выделяющихся деталей — всё это позволяет корпусу без особых проблем вписаться как в офисный, так и в домашний интерьер.

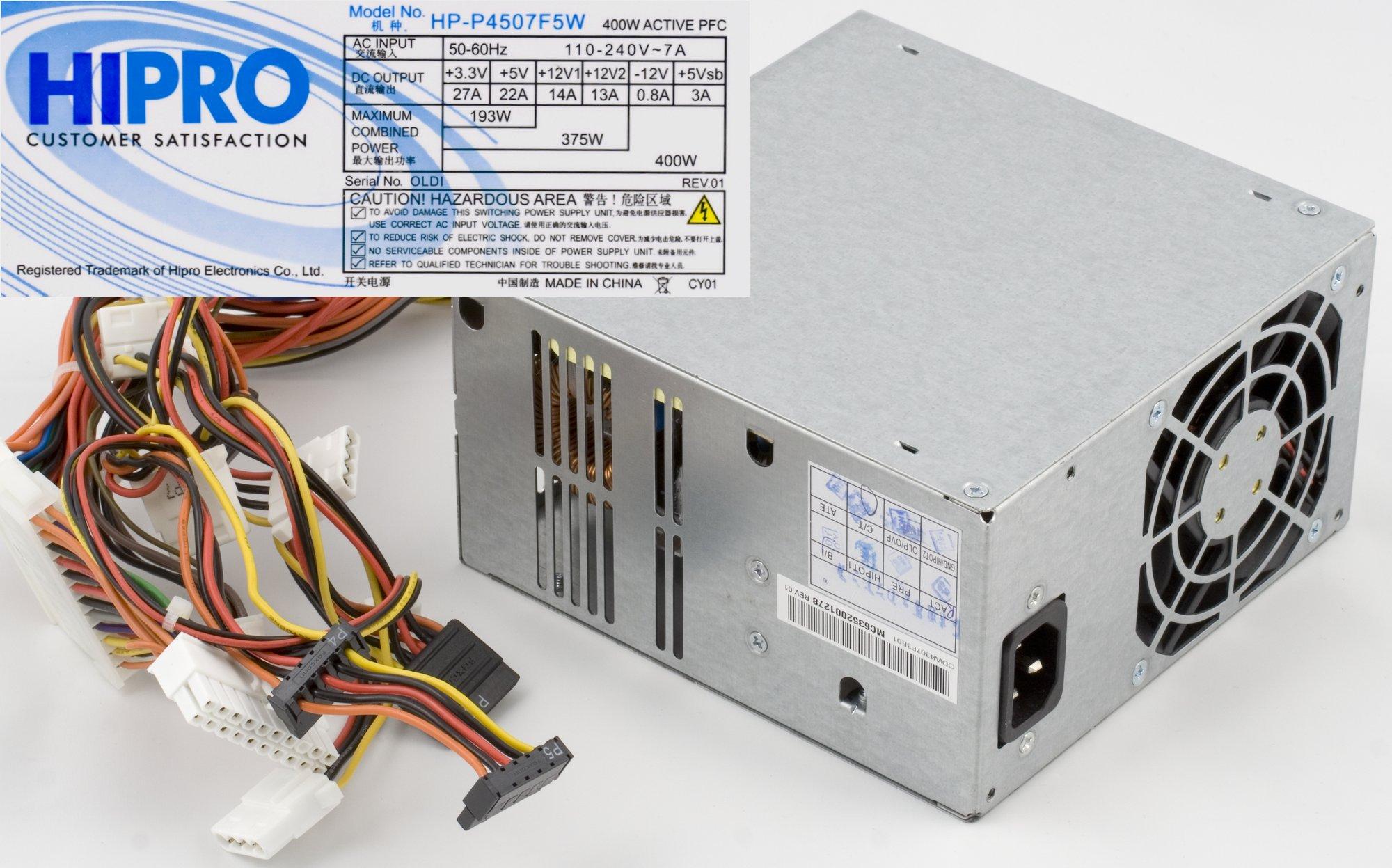

Укомплектован корпус по-спартански просто. Помимо самого корпуса и комплекта крепежных винтов вы получите один вентилятор типоразмера 92 мм производства Muhua Fan Tech и блок питания HiPro HP-4507F5W с заявленной мощностью 400 Ватт. Инструкция по сборке и задняя панель портов ввода/вывода в комплекте поставки обнаружены не были.

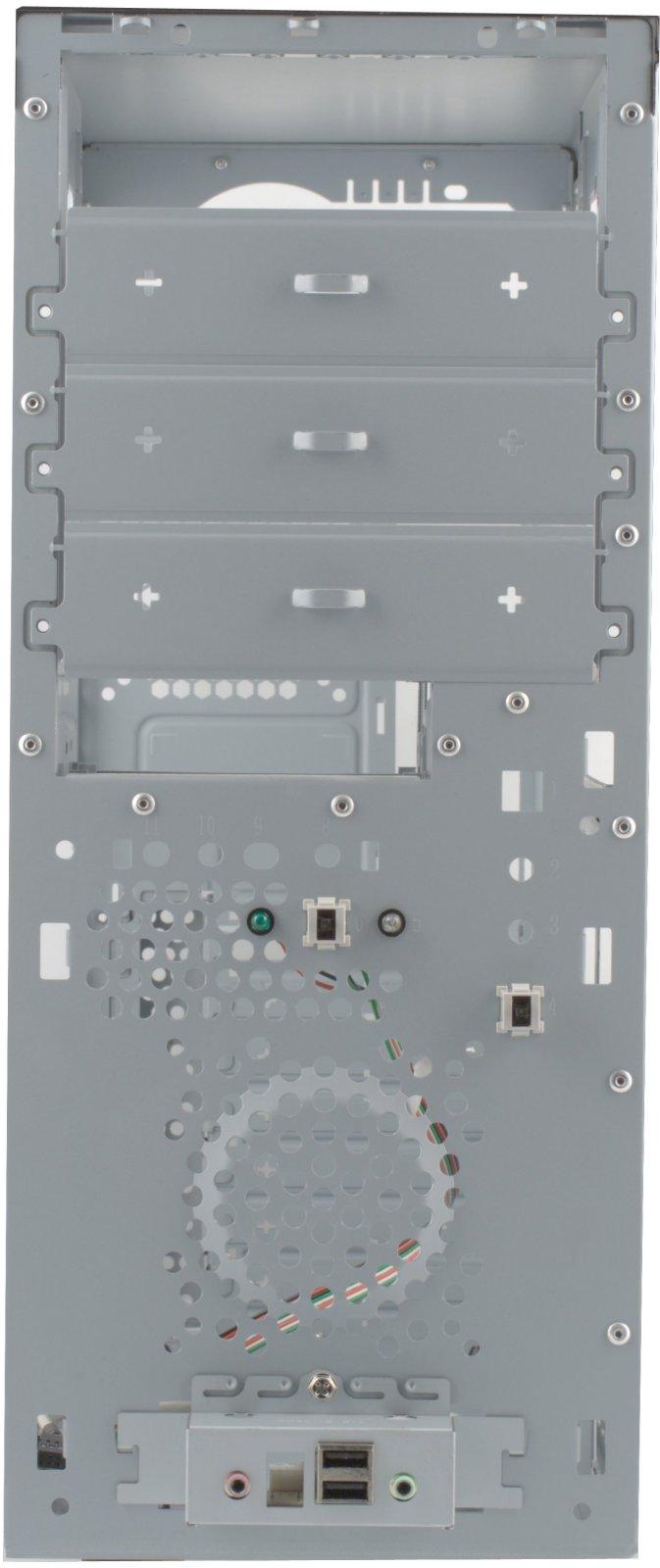

Все стенки корпуса (включая заднюю) радуют своей толщиной, которая составляет 0,8 мм. Прогнуть хотя бы заднюю стенку сильным нажатием пальцев практически невозможно. Крепятся обе боковые стенки на обычных винтах под крестовую отвертку. Декоративная передняя панель выполнена из достаточно качественного пластика, снимается она быстро и полностью (все кнопки и разъёмы закреплены непосредственно на шасси корпуса).

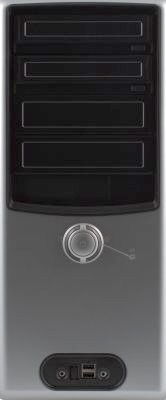

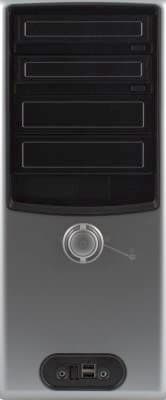

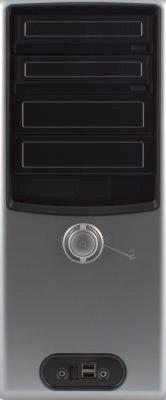

Передняя панель корпуса оснащена двумя декоративными шторками для оптических приводов, так что подбирать привод под цвет корпуса совсем не обязательно. В самом центре панели расположилась огромная кнопка включения, вокруг которой наблюдаются светорассеиватели от индикаторов питания и активности жесткого диска. Чуть в стороне можно с трудом рассмотреть крошечную кнопку RESET, нажать на которую можно только иголкой или аналогичным по толщине предметом. В нижней части передней панели разместился блок фронтальных разъёмов: два USB-порта, вход для микрофона и наушников. Фронтальный FireWire разъём разведен, но не распаян, что несколько огорчает, ибо корпус не такой дешевый, и можно было бы на таких мелочах не экономить.

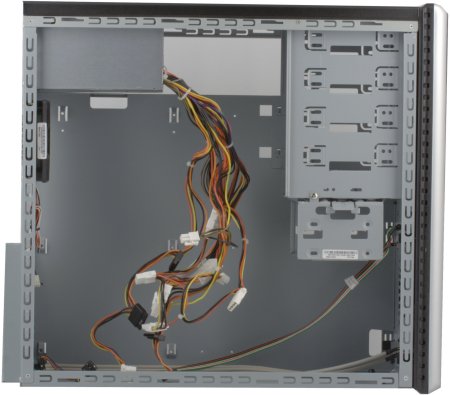

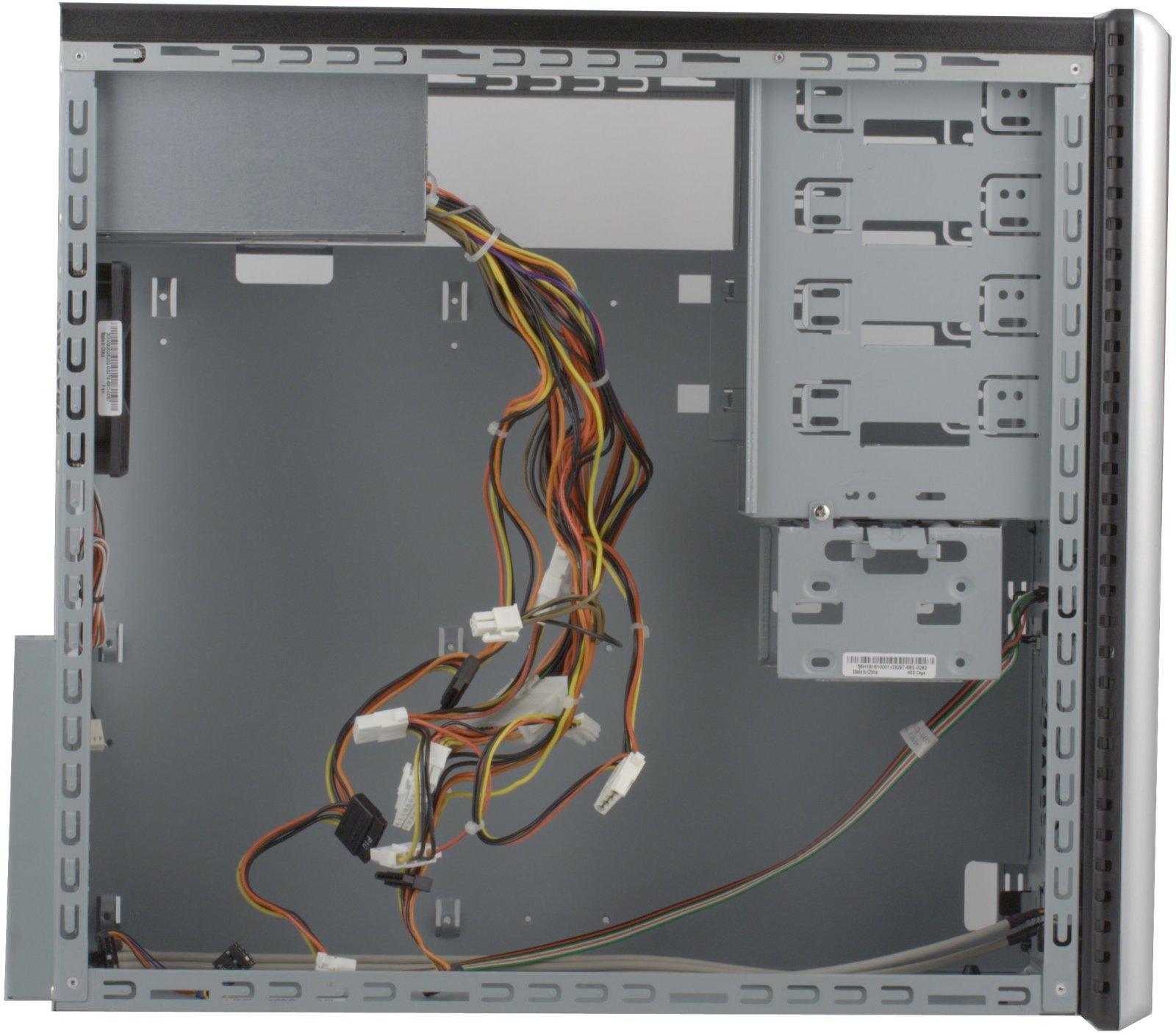

Шасси корпуса предусматривает установку четырех устройств 5,25” с внешним доступом и трех устройств 3,5” — одно с внешним доступом и еще два в съёмной корзине. Таким образом, в корпус можно установить максимум 3 жёстких диска без использования дополнительных технических приспособлений.

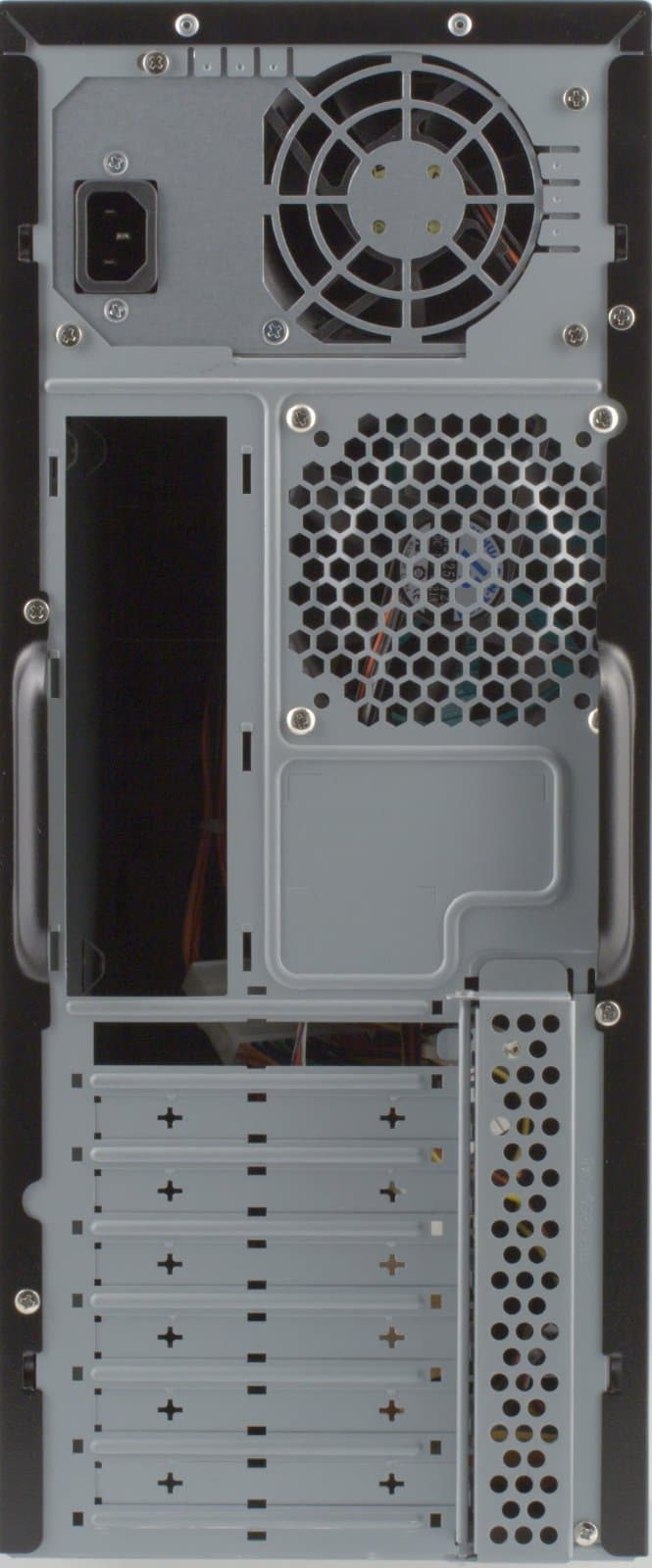

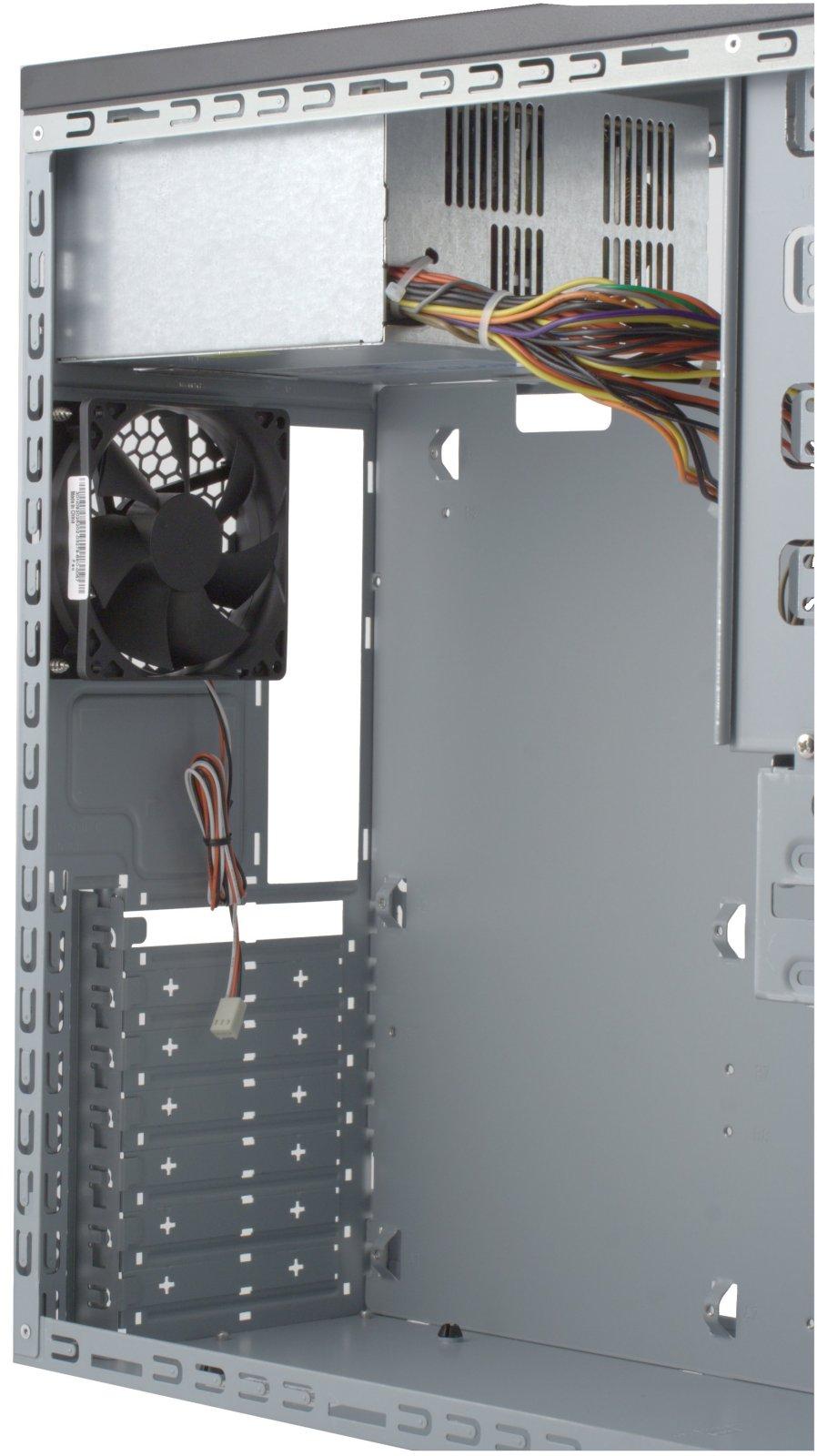

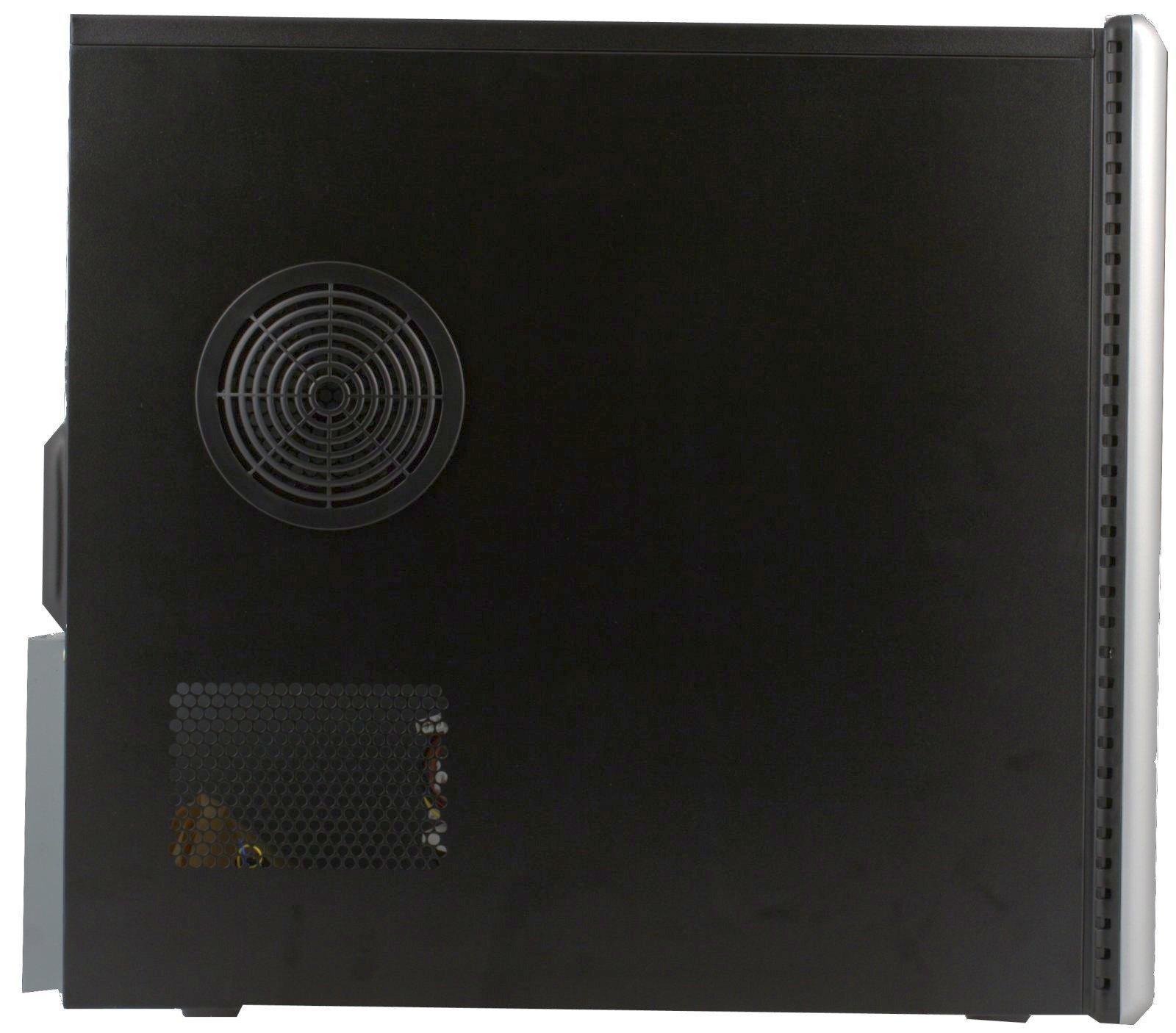

Комплектный вентилятор закреплён производителем на задней стенке корпуса четырьмя винтами. Посадочное место является универсальным для вентиляторов типоразмера 80/92 мм. Точно такое же посадочное место имеется и на передней стенке. Пылевой фильтр в корпусе всего один — на боковой стенке корпуса, в зоне воздуховода процессорного кулера.

Тестирование эргономических характеристик системы вентиляции корпуса

Шум от системы охлаждения в режиме Normal (12V) можно признать умеренным. Комплектный блок питания оснащен термодатчиком и в моменты низкой загрузки системы работает практически бесшумно. Вентилятор на задней стенке вращается со скоростью 2700 об/мин, создавая при этом явно различимый шум от воздушного потока. При этом паразитные призвуки и пощёлкивания полностью отсутствуют. Нахождение в непосредственной близости от работающего ПК дискомфорта не вызывает.

В режиме Silent (5V) комплектный вентилятор существенно скидывает обороты, а шум от его воздушного потока становится едва различимым уже с полутора-двух метров.

Сборка системного блока

Материнская плата устанавливается комбинированным способом. Основными элементами крепежа являются металлические наплывы с резьбой, а дополнительными — полые латунные шестигранники. В нашем случае для ближней к передней стенке стороны материнской платы пришлось пользоваться шестигранниками, так как наплывы рассчитаны на сильно зауженную плату формата ATX. Нареканий на качество резьбы в процессе сборки не возникло.

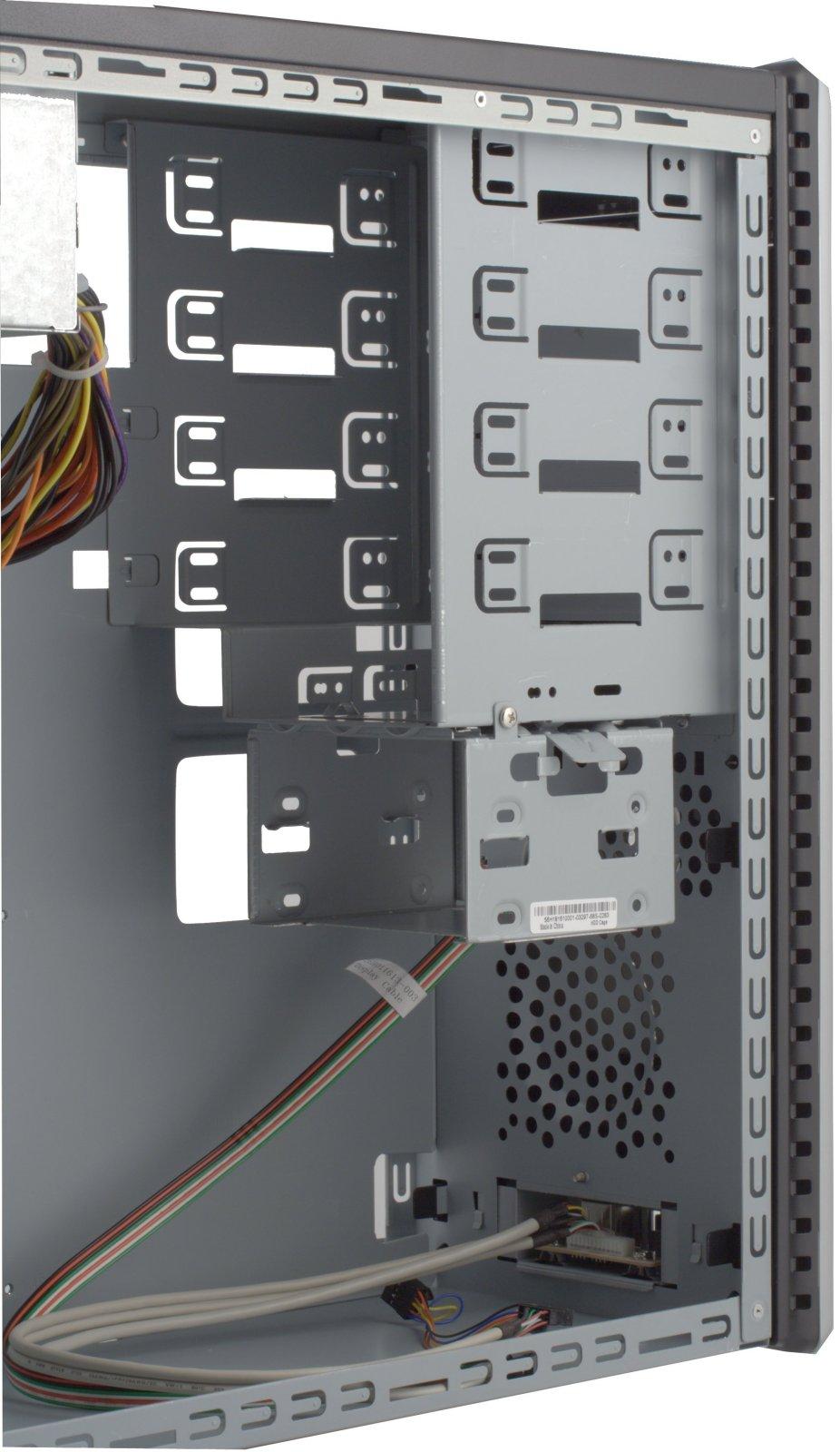

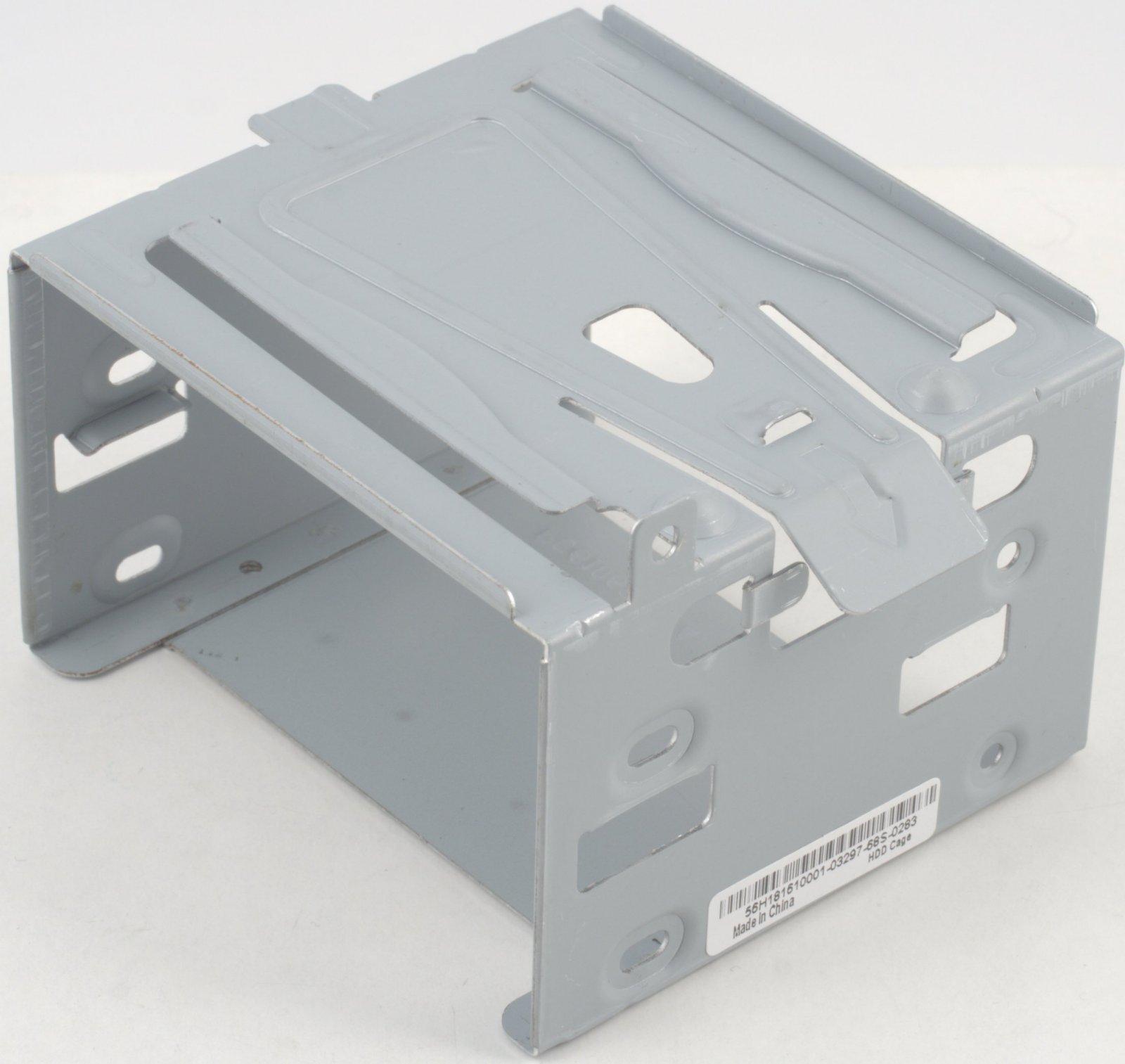

Корзина для жестких дисков закреплена за счёт салазок, защелки и одного винта под крестовую отвёртку. Сами диски крепятся к ней с помощью четырёх стандартных винтов. Фиксация получается быстрой, надёжной и достаточно удобной. Недостатками корзины можно считать её крайне малую вместительность (место в корпусе хватило бы еще как минимум на 2 дополнительных устройства), а также неудачное расположение относительно фронтального вентилятора — он на неё практически не дует.

Еще один жёсткий диск можно разместить на месте под 3,5” устройство с внешним доступом. Крепежные отверстия позволяют сделать это быстро и без лишних помех.

Установка устройств в пятидюймовый отсек происходит без каких-либо непредвиденных осложнений. Единственное, что может застать сборщика врасплох — несовпадение лотка оптического привода с декоративной шторкой. При сборке стоит уделить повышенное внимание вертикальному углу наклона привода, так как даже небольшое его отклонение может привести к задеванию лотком передней панели.

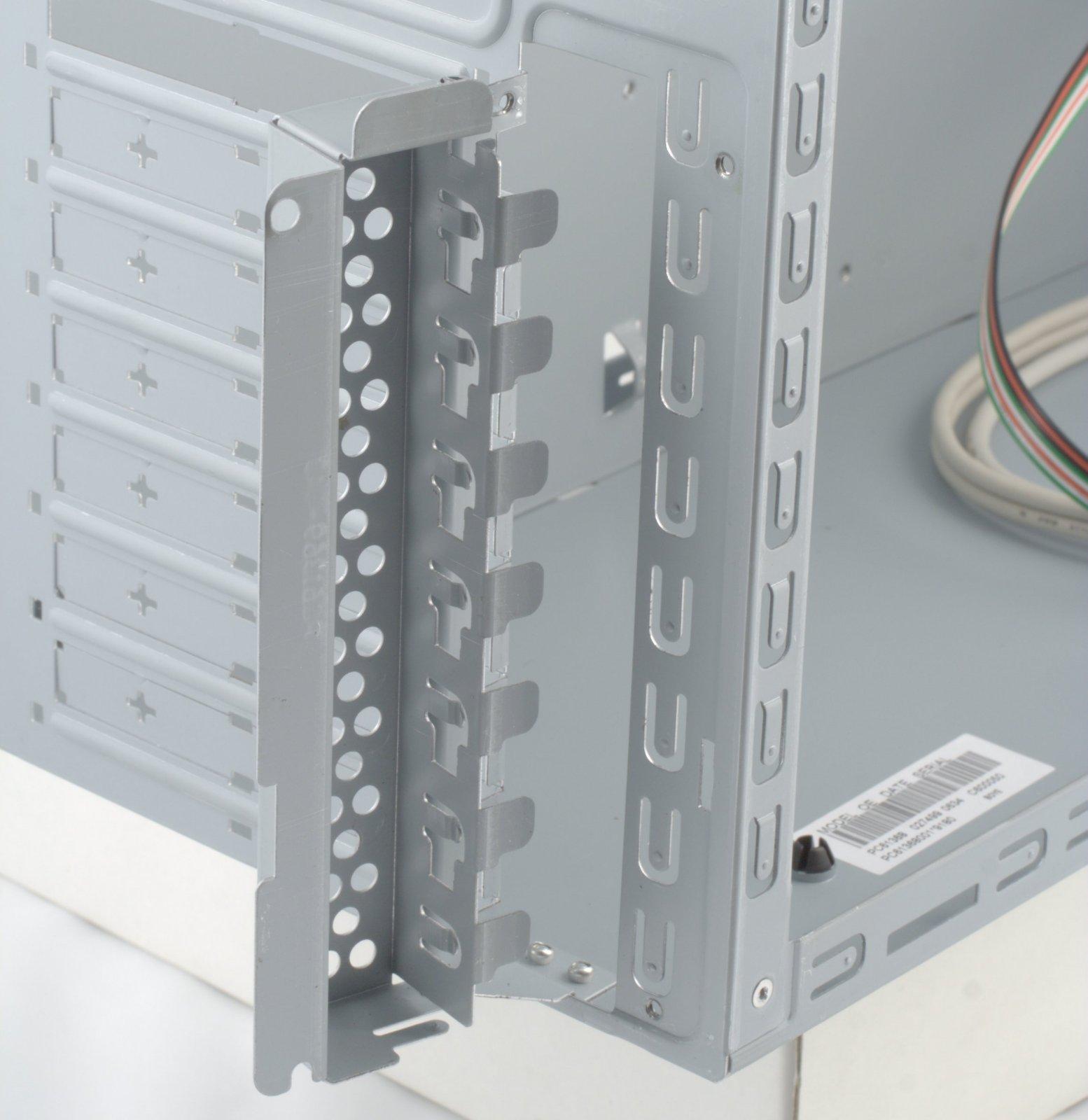

Система крепления плат расширения напоминает безвинтовую. Все платы фиксируются одной массивной металлической планкой, которая крепится к корпусу с наружной части одним винтом под крестовую отвёртку. Получается достаточно надёжно. Возможность зафиксировать каждую плату индивидуальным винтом также предусмотрена.

Фронтальные разъёмы подключаются монолитными контактными колодками. Возможно это не самый универсальный способ, зато бесспорно самый удобный. Кнопки и индикаторы подключаются привычным способом. В корпусе отсутствует спикер.

Демонтаж и установка альтернативного блока питания происходит без накладок. Производить смену БП удобнее в вертикальном положении корпуса.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • HDTV 1080p — воспроизведение тестового видеоролика в течение часа
  • ATI Tool  — тест 3D View в течение часа
  • COPYTEST — непрерывное копирование 176 файлов общим объемом 1.88 ГБ в течение 30 минут с одного раздела HDD на другой

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта ASUS A9800XT/TVD
  • Жесткий диск IBM Deskstar 40 Gb 7200RPM

Во время тестирования температура окружающего воздуха поддерживалась на уровне 24 градусов.

Всего было произведено две серии тестов:

  • с комплектным вентилятором на 12В
  • без корпусных вентиляторов

Система охлаждения корпуса работает, на удивление, хорошо. Температурные показатели сопоставимы с результатами корпусов со 120 мм вентилятором. Конечно, жесткому диску приходится не очень уютно в его маленькой непродуваемой корзине, однако 41 и даже 45 градусов при максимальной продолжительной нагрузке — это не так уж много.

Итоги

Впечатления от корпуса остались положительными. Спокойный, стильный внешний вид, толстая сталь, простота и надёжность сборки, неплохой блок питания в комплекте, декоративные шторки под оптические приводы — всё это определённо добавляет корпусу привлекательности.

Но есть у него и недостатки: корзина всего лишь под два жёстких диска, использование несколько более шумных 92 мм вентиляторов вместо 120 мм аналогов, отсутствие пылевого фильтра на передней стенке, а также немного завышенная, на наш взгляд, цена.

Но, на самом деле, единственным существенным ограничением является корзина для жёстких дисков. Поэтому если установка трёх и более HDD не планируется, то корпус можно смело рассматривать как один из достойных вариантов для покупки.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Корпус Chenbro PC613-68 предоставлен компанией OLDI
