Обзор системы жидкостного охлаждения CoolerMaster MasterLiquid PL360 Flux

Паспортные характеристики, комплект поставки и цена

Производитель Cooler Master
Семейство MasterLiquid
Модель MasterLiquid PL360 Flux
Код модели MLY-D36M-A23PZ-R
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами:
Intel: LGA1700, LGA1200, LGA2066, LGA2011-v3, LGA2011, LGA1151, LGA1150, LGA1155, LGA1156; AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1, TR4
Тип вентиляторов осевой (аксиальный), 3 шт.
Модель вентилятора PL-Flux (FA12025L12LPT)
Питание вентилятора мотор: 12 В, 0,3 А, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ);
подсветка: 5 В, 3-контактный разъем (общий, данные, питание)
Размеры вентилятора 120×120×25
Скорость вращения вентилятора 650—2300 об/мин
Производительность вентилятора максимум 123 м³/ч (72,37 фут³/мин)
Статическое давление вентилятора максимум 29 Па (2,96 мм вод. ст.)
Уровень шума вентилятора 32 дБA максимум
Подшипник вентилятора ORBS
Срок службы вентилятора более 160 000 ч
Размеры радиатора 394×120×27 мм
Материал радиатора алюминий
Материал гибкой подводки нет данных
Помпа интегрирована с теплосъемником, две камеры в водоблоке
Размеры помпы (Д×Ш×В) 89×75×40 мм
Питание помпы мотор: разъем 3 контакта (общий, питание, датчик вращения, 12 В, 6 Вт);
подсветка: разъем 3 контакта (адресная светодиодная подсветка)
Уровень шума помпы 15 дБA максимум
Средняя наработка помпы до отказа (MTTF) более 210 000 ч
Материал теплосъемника медь
Термоинтерфейс теплосъемника термопаста MasterGel Pro в шприце
Особенности
  • многоцветная и многозонная подсветка вентиляторов и помпы
  • шланги и кабели в оплетке
  • 5 лет гарантии
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентиляторы, 3 шт.
  • контроллер подсветки
  • кабель для подключения контроллера подсветки к разъему питания SATA
  • кабель: колодка 9 контактов на Micro-USB
  • кабель для подключения подсветки помпы и вентиляторов к контроллеру или к системной плате
  • фиксатор разъемов подсветки, 4 шт.
  • разветвитель для питания вентиляторов
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • термопаста MasterGel Pro в шприце
  • руководство по установке
  • описание гарантии
Розничные предложения

Описание

Поставляется система жидкостного охлаждения Cooler Master MasterLiquid PL360 Flux в коробке из среднего по толщине гофрированного картона. На внешних плоскостях коробки в цвете изображен сам продукт, а также перечислены основные особенности и технические характеристики, есть и чертежи помпы и радиатора с главными размерами. Часть изображений залакированы. Надписи преимущественно на английском, но некоторые из них продублированы на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника защищена пластиковой пленкой. Мелкий крепеж расфасован по типу в подписанные пакетики, что очень удобно.

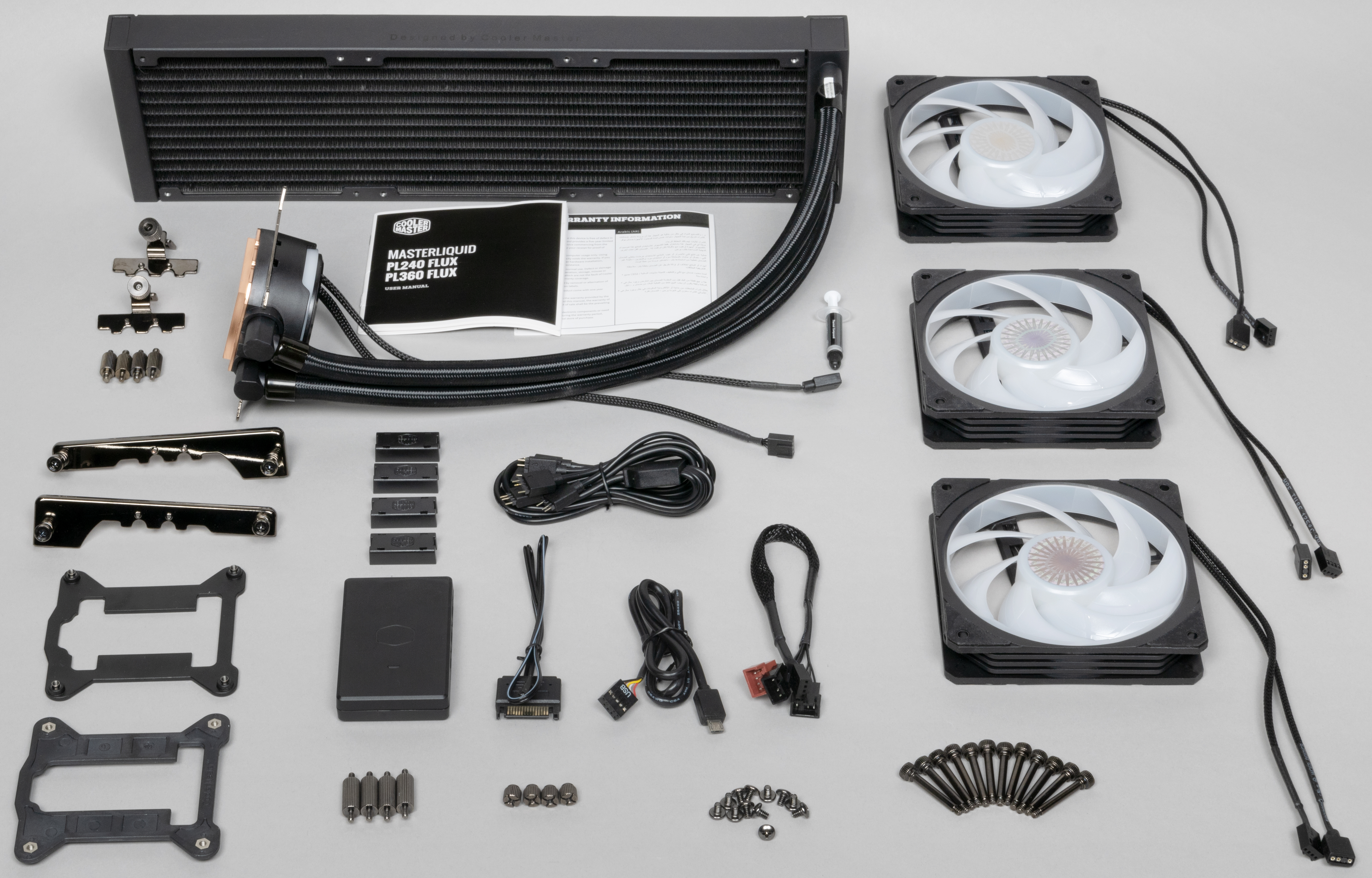

Внутри коробки находится то, что перечислено в таблице выше:

Инструкция по установке — это книжка-гармошка хорошего полиграфического качества. Информация в основном представлена в виде картинок и в переводе не нуждается, хотя важное примечание есть на нескольких языках, включая русский. На сайте компании есть описание системы, PDF-файлы с описанием системы и инструкцией по установке и ПО Cooler Master MasterPlus для управления подсветкой.

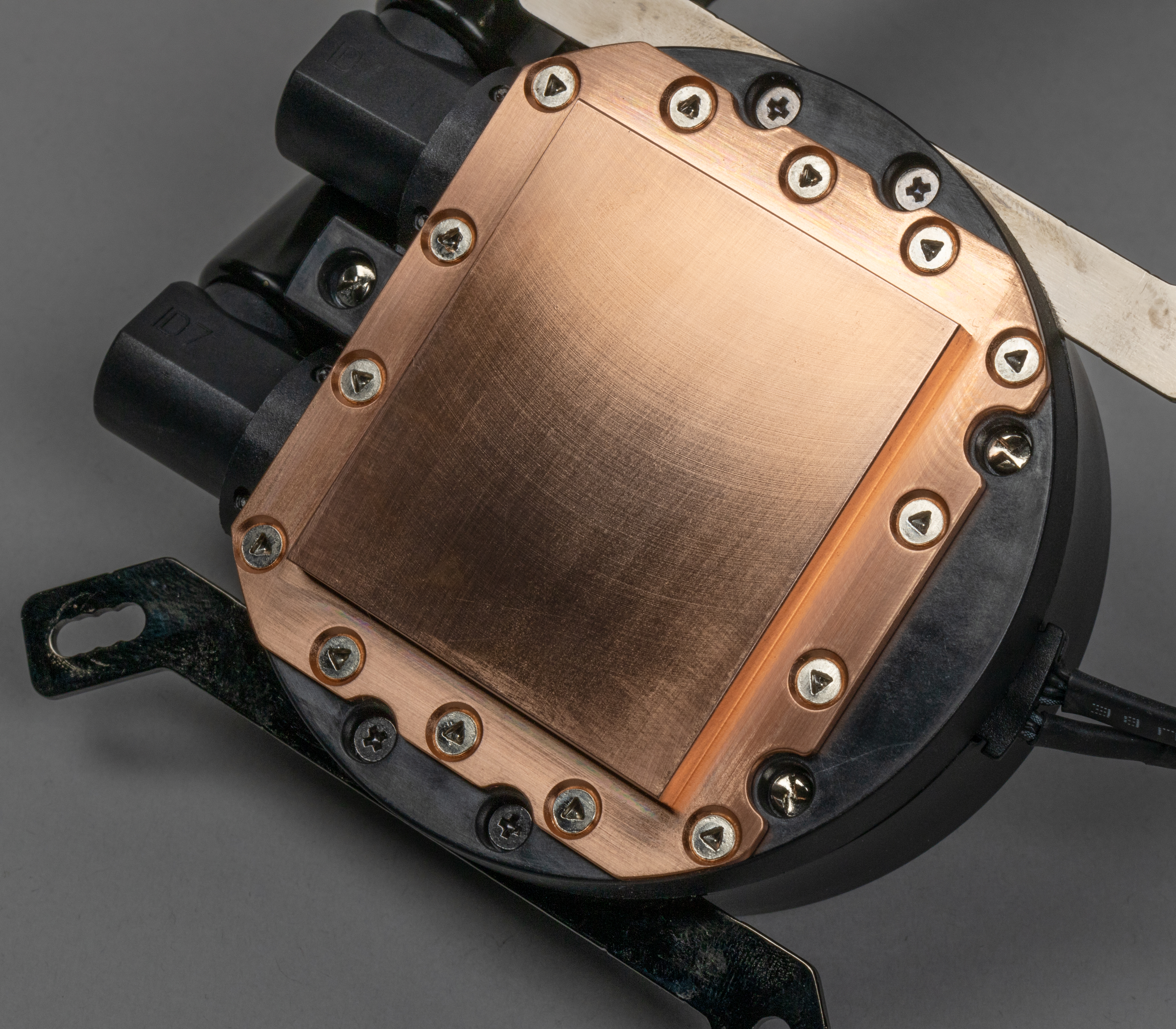

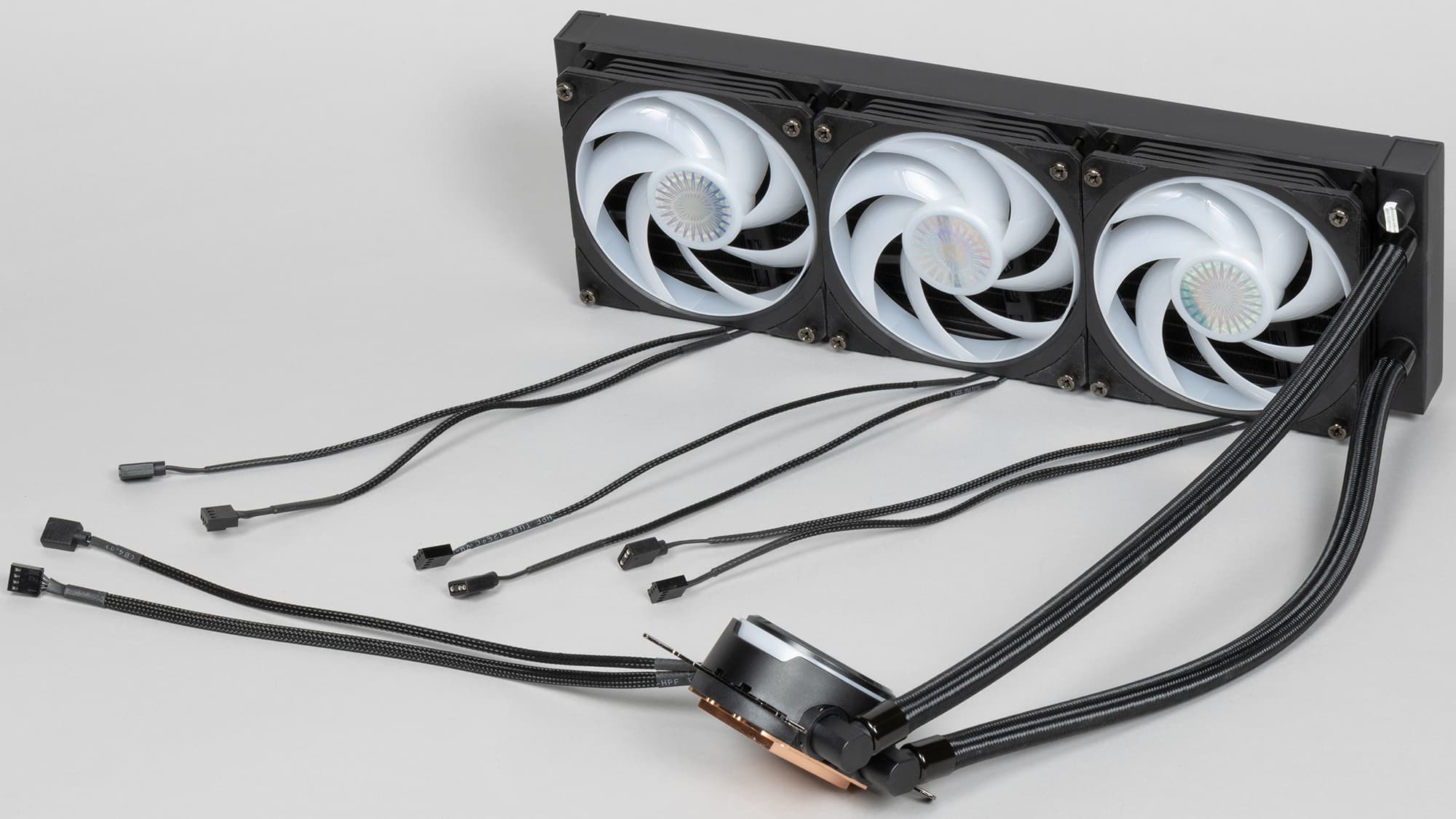

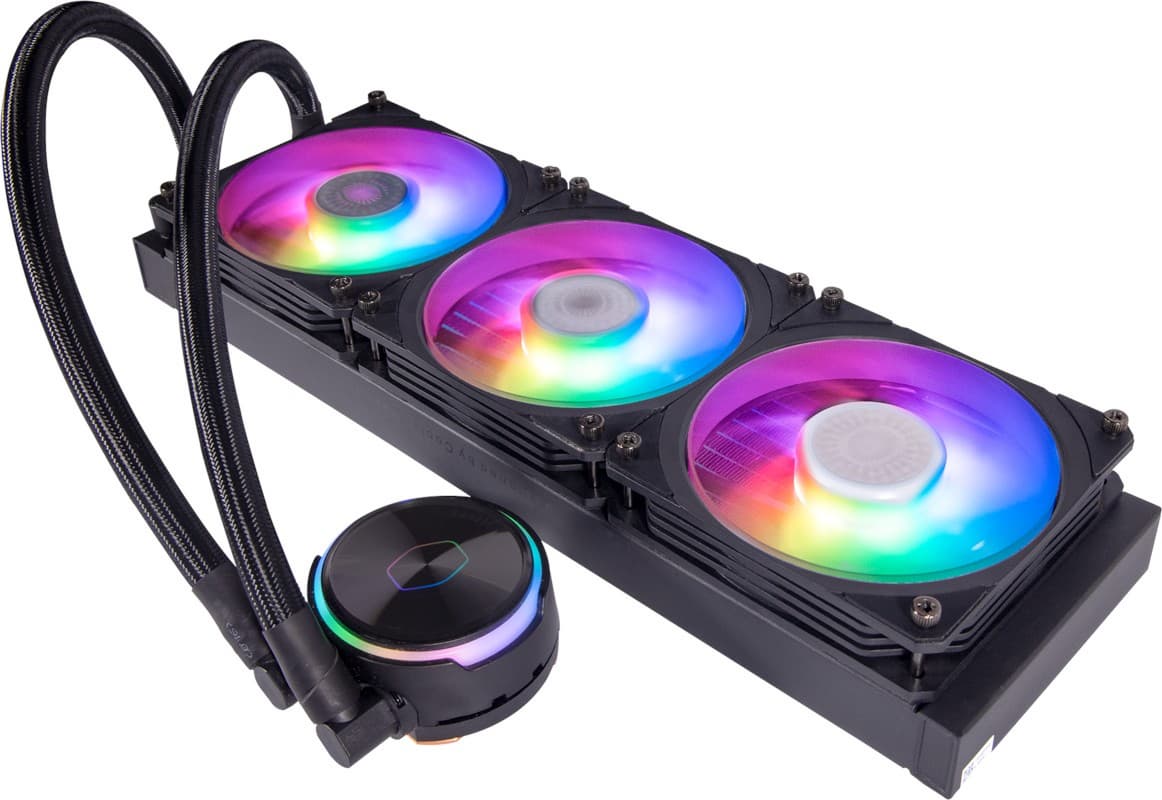

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Производитель указывает, что водоблок двухкамерный, видимо сверху камера помпы, а снизу — камера теплосъемника. Теплосъемник изготовлен из меди. Его центральная прямоугольная часть (48×41 мм), непосредственно прилегающая к крышке процессора, выступает на 4 мм относительно фланца с крепежными отверстиями. Плоскости теплосъемника шлифованные, но не полированные. Рабочая поверхность чуть-чуть, где-то на 0,1 мм, выпуклая к центру.

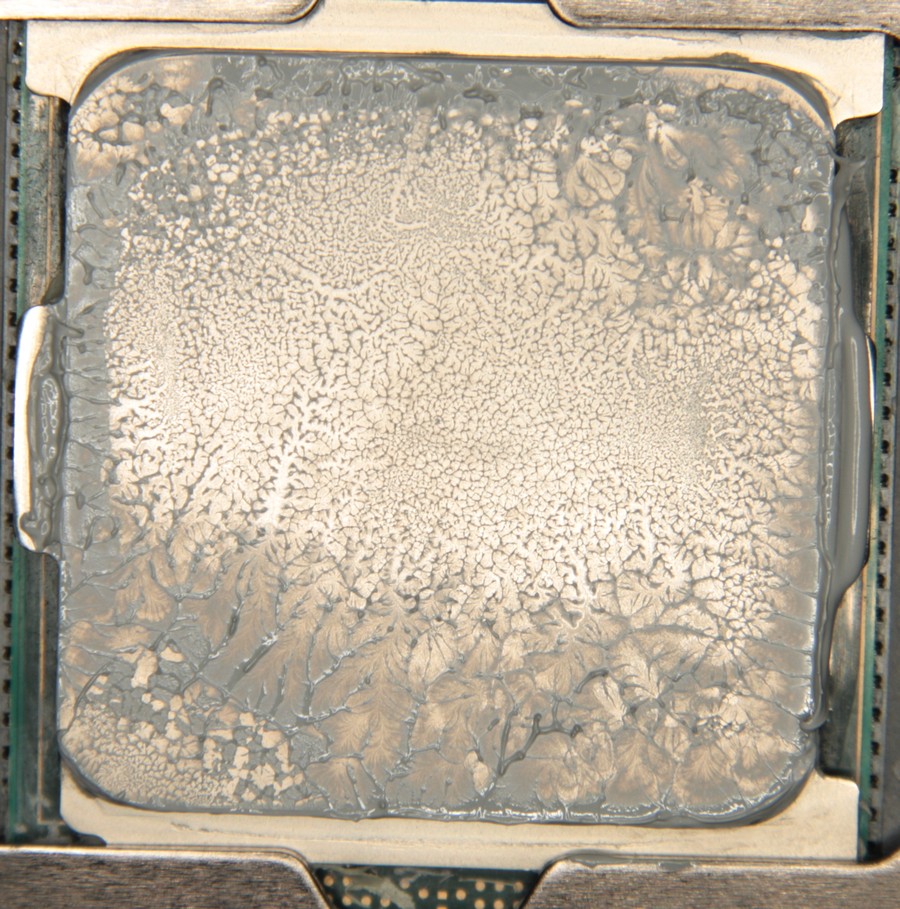

Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на два в случае процессоров с небольшой площадью крышки и при экономном расходе. В тестах использовалась не менее качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

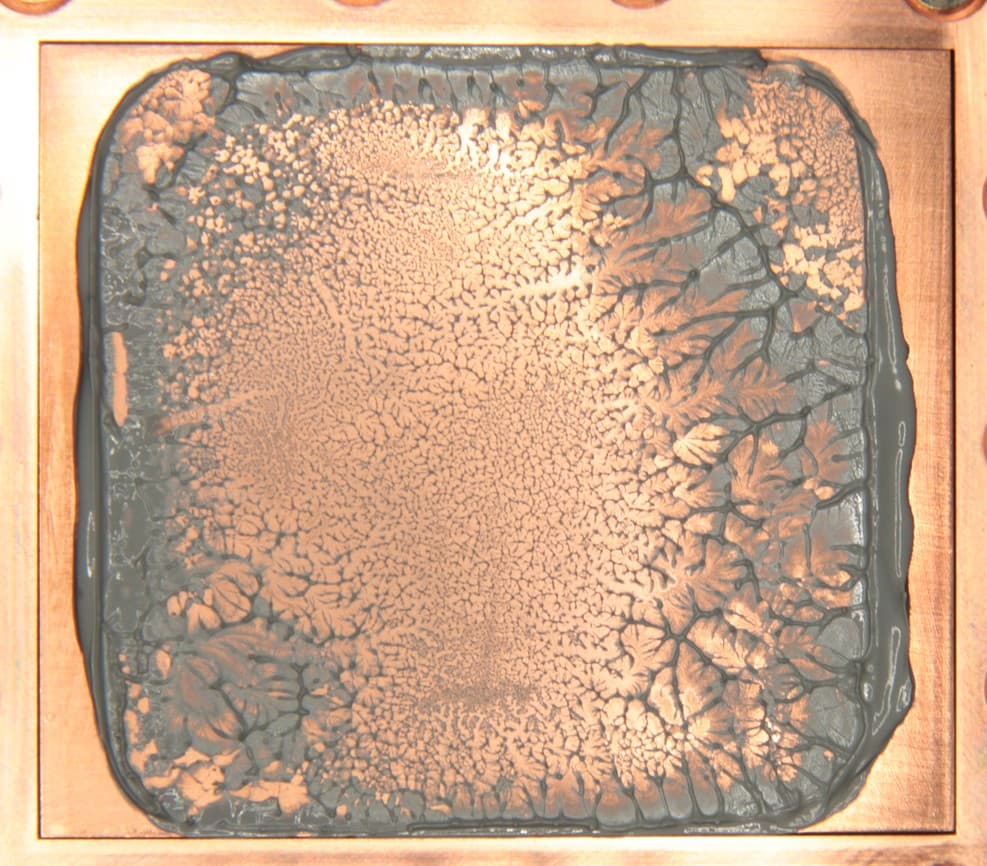

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем на всю площади крышки процессора, а ее избытки выдавились за края. Участок плотного контакта расположен примерно по центру и имеет большую площадь. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

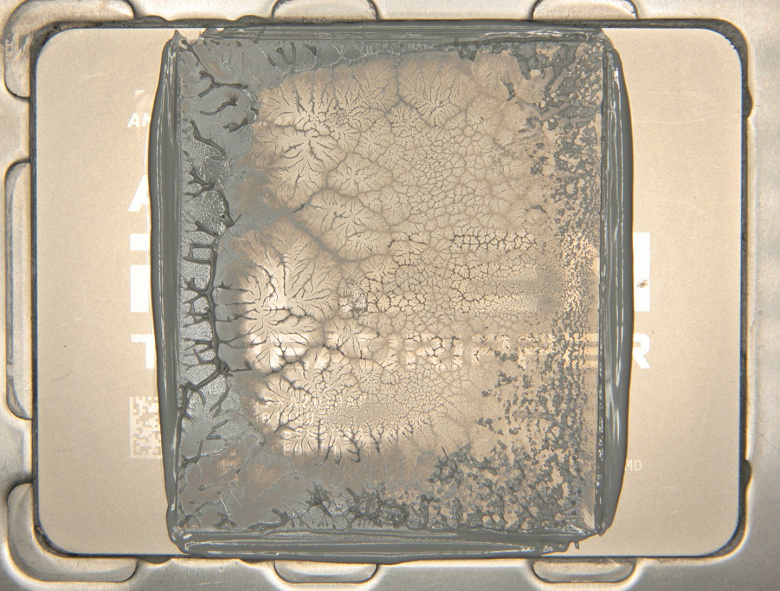

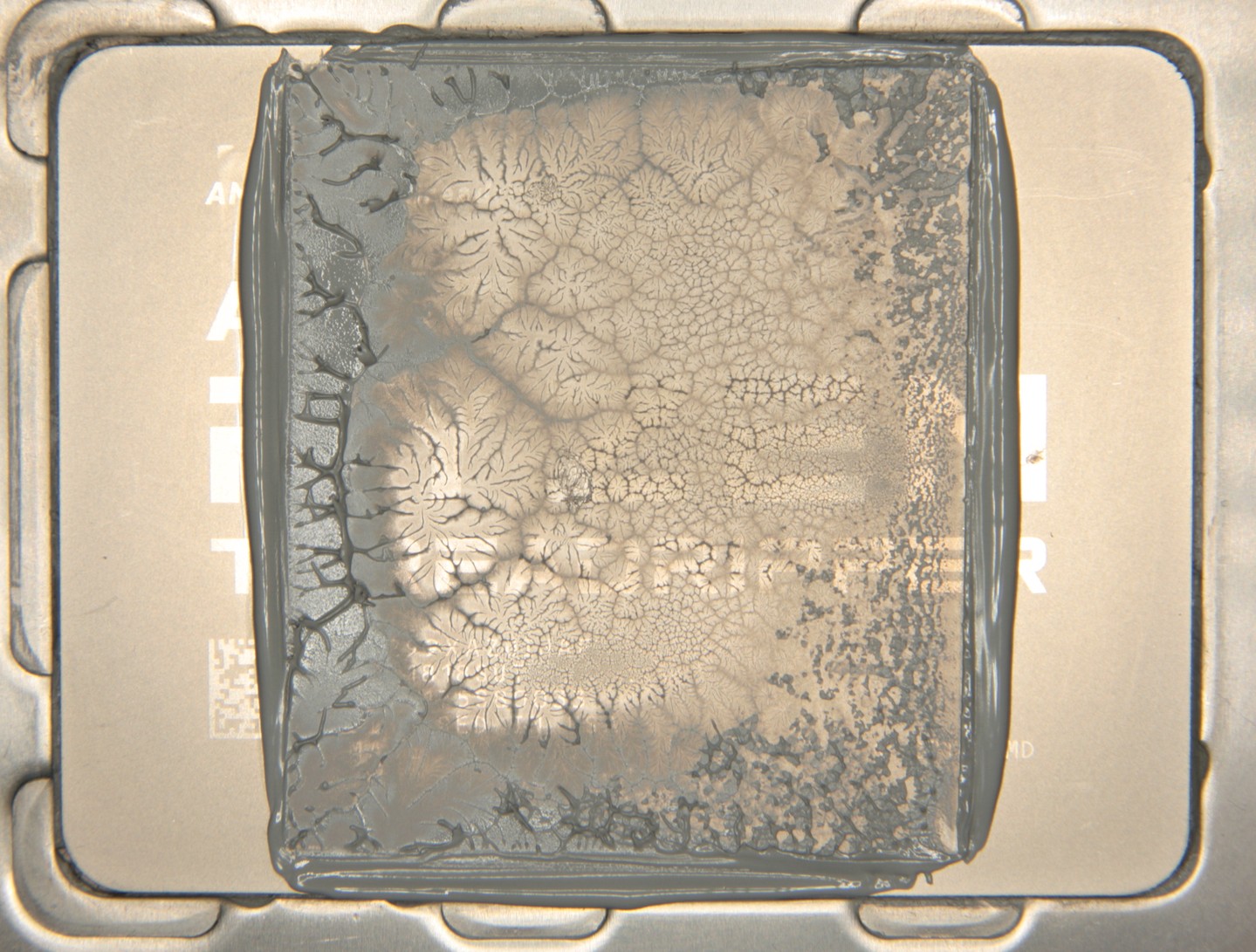

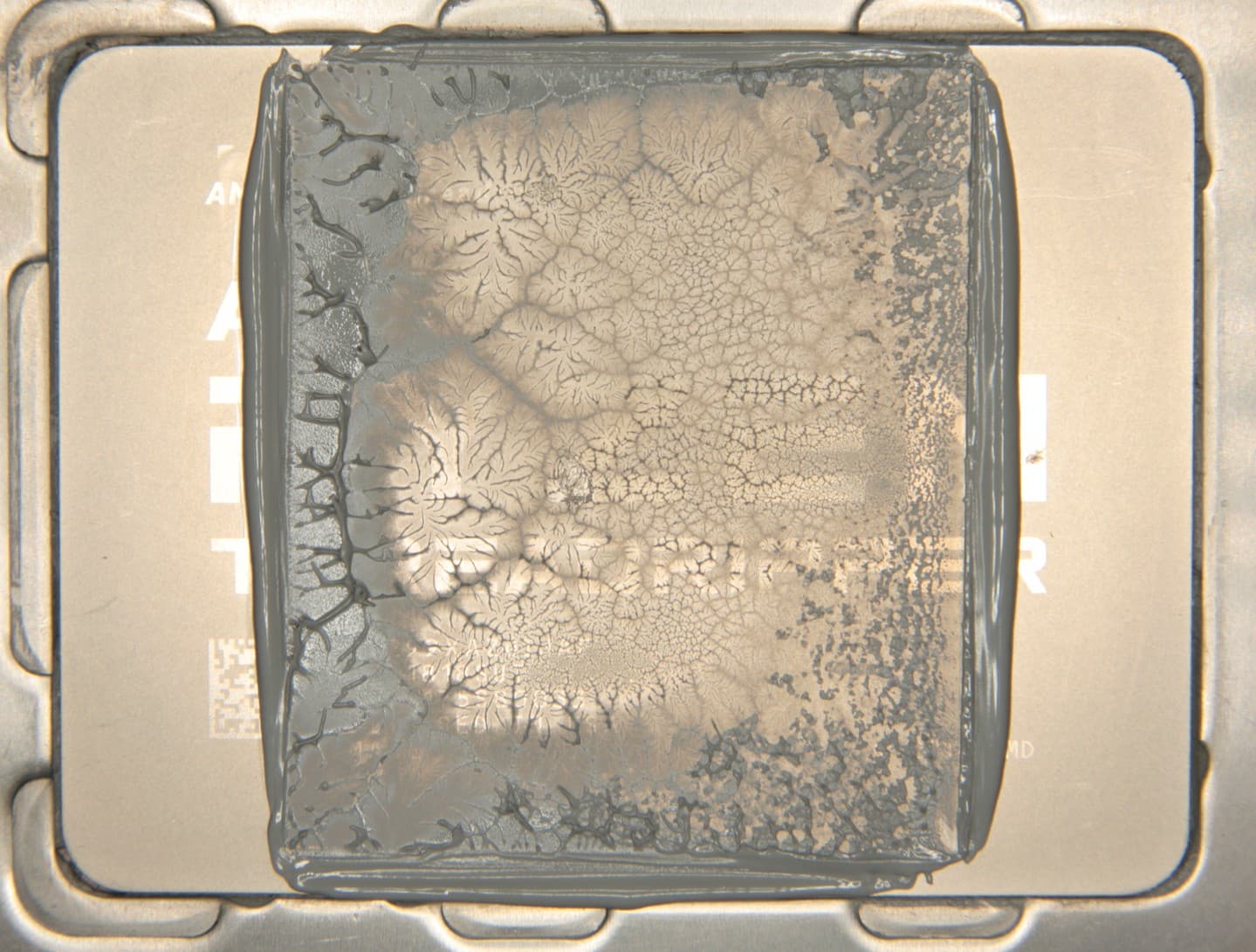

В случае процессора AMD Ryzen Threadripper 2990WX. На процессоре:

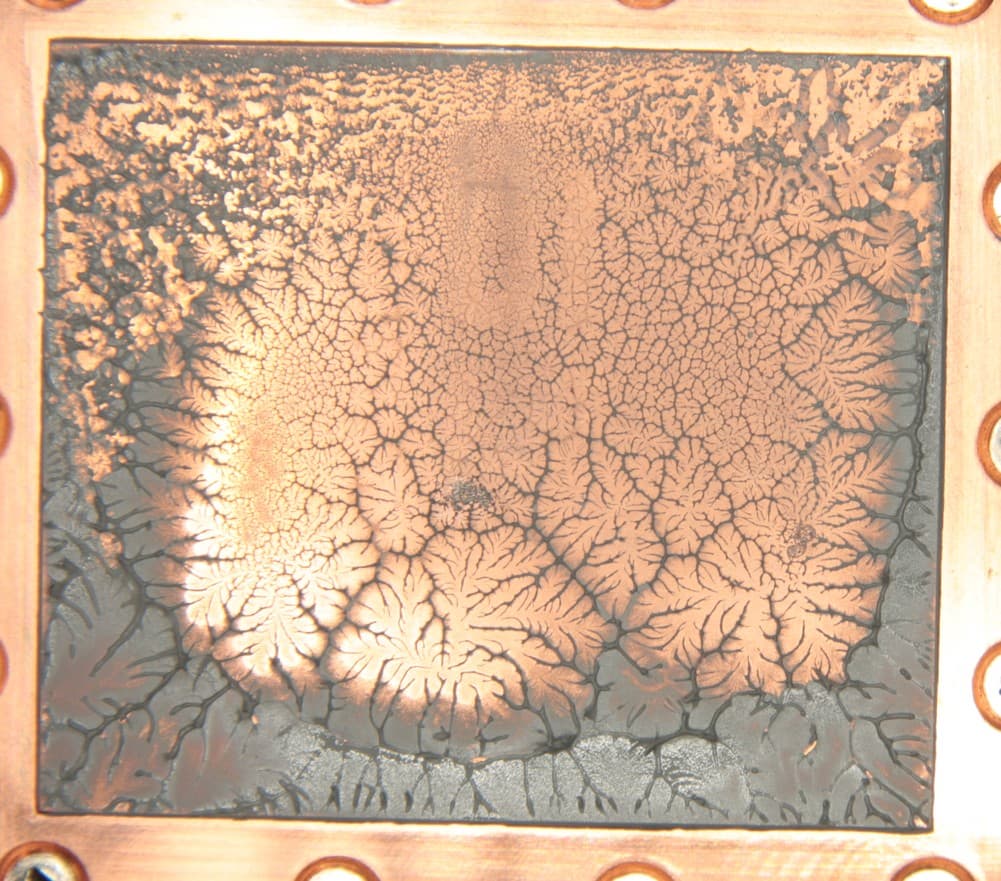

На подошве теплосъемника:

В данном случае рабочая площадь теплосъемника существенно меньше площади крышки процессора. Пятно плотного контакта большое, но оно явно не охватывает все четыре кристалла этого процессора.

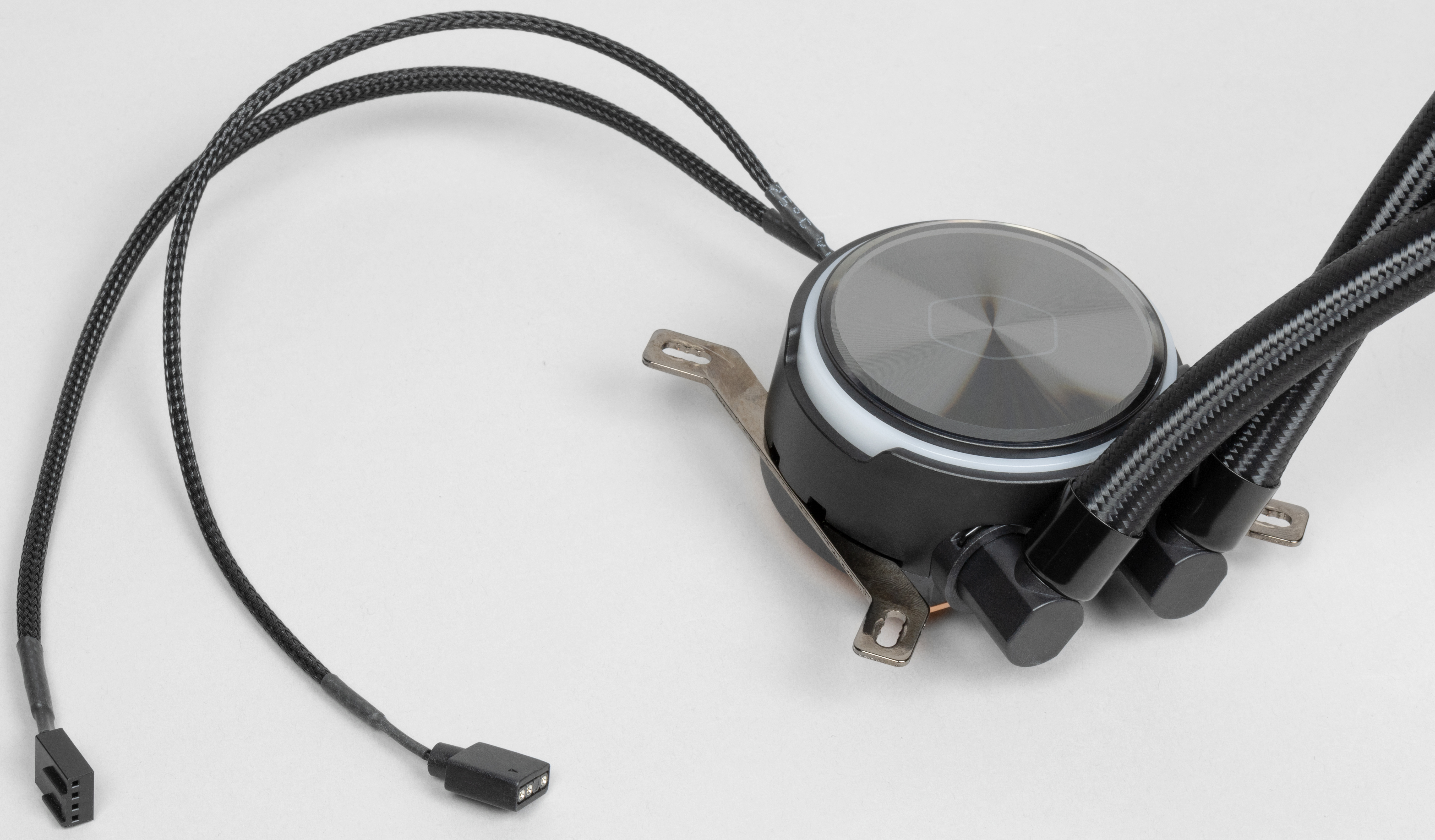

Корпус помпы изготовлен из твердого черного пластика. Сверху на помпе закреплена крышка сложной конструкции. Основными ее частями являются внешний кожух из черного пластика, внутренний кольцевой светорассеиватель из белого полупрозрачного пластика и диск с логотипом сверху.

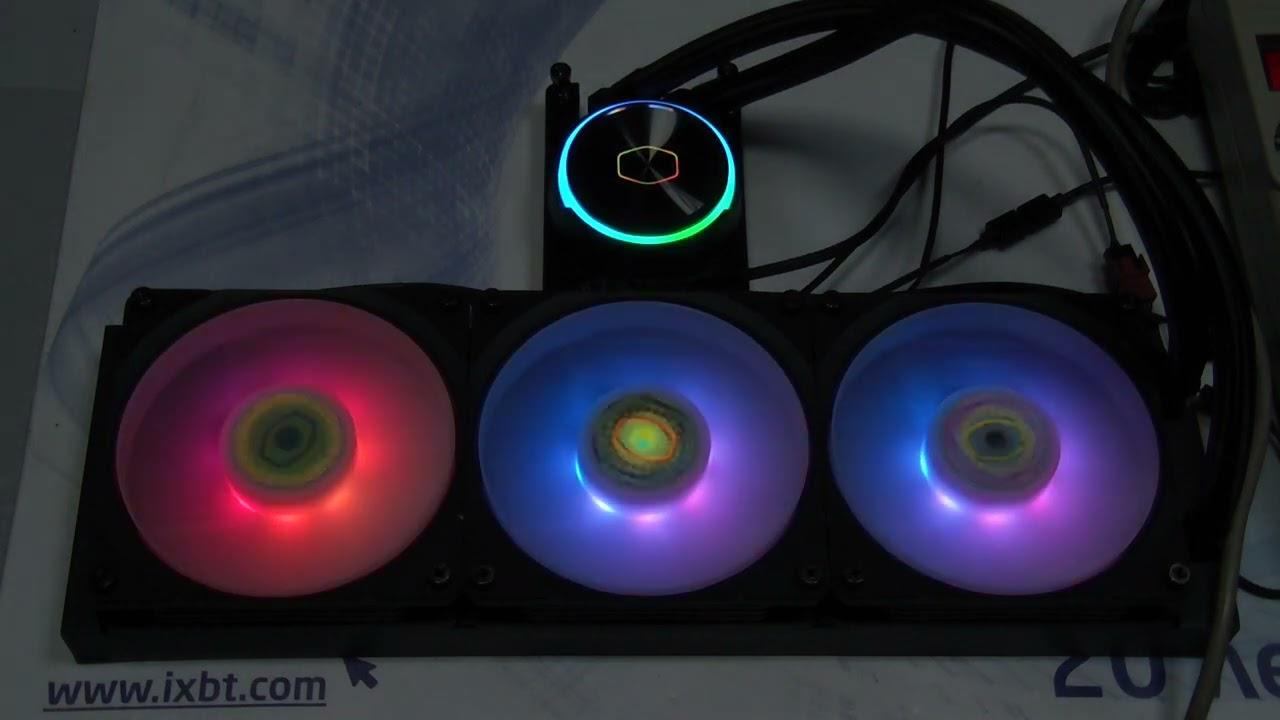

Диск можно без ограничений вращать относительно его центра, что позволяет выставить логотип в правильную ориентацию. Под крышкой помпы расположены несколько адресуемых RGB-светодиодов, подсвечивающих кольцевой светорассеиватель и контур логотипа на крышке. Эти светодиоды управляются извне по трехпроводному интерфейсу. Диаметр цилиндрической части корпуса помпы внизу равен 75 мм. Высота помпы 40 мм. Длина кабеля питания от помпы — 30 см, кабеля подсветки — тоже 30 см. Эти кабели заключены в скользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского трех/четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса. Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 13 мм. Длина шлангов по гибкой части 36 см (не короткие). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет матовое черное относительно стойкое покрытие. Габариты радиатора — 394×119×27 мм. Максимальная толщина радиатора с закрепленными вентиляторами составляет 58 мм. Отметим, что вентиляторы на радиатор можно закрепить без использования отвертки, так как винты имеют большие головки с накаткой (и в них есть резьбовые отверстия для закрепления радиатора на панель корпуса через вентиляторы). Система в сборе (без контроллера подсветки и кабелей к нему) с крепежом под Threadripper имеет массу 1668 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие. Рамки на обратную сторону системной платы изготовлена из прочного пластика и оснащена стальными резьбовыми гнездами.

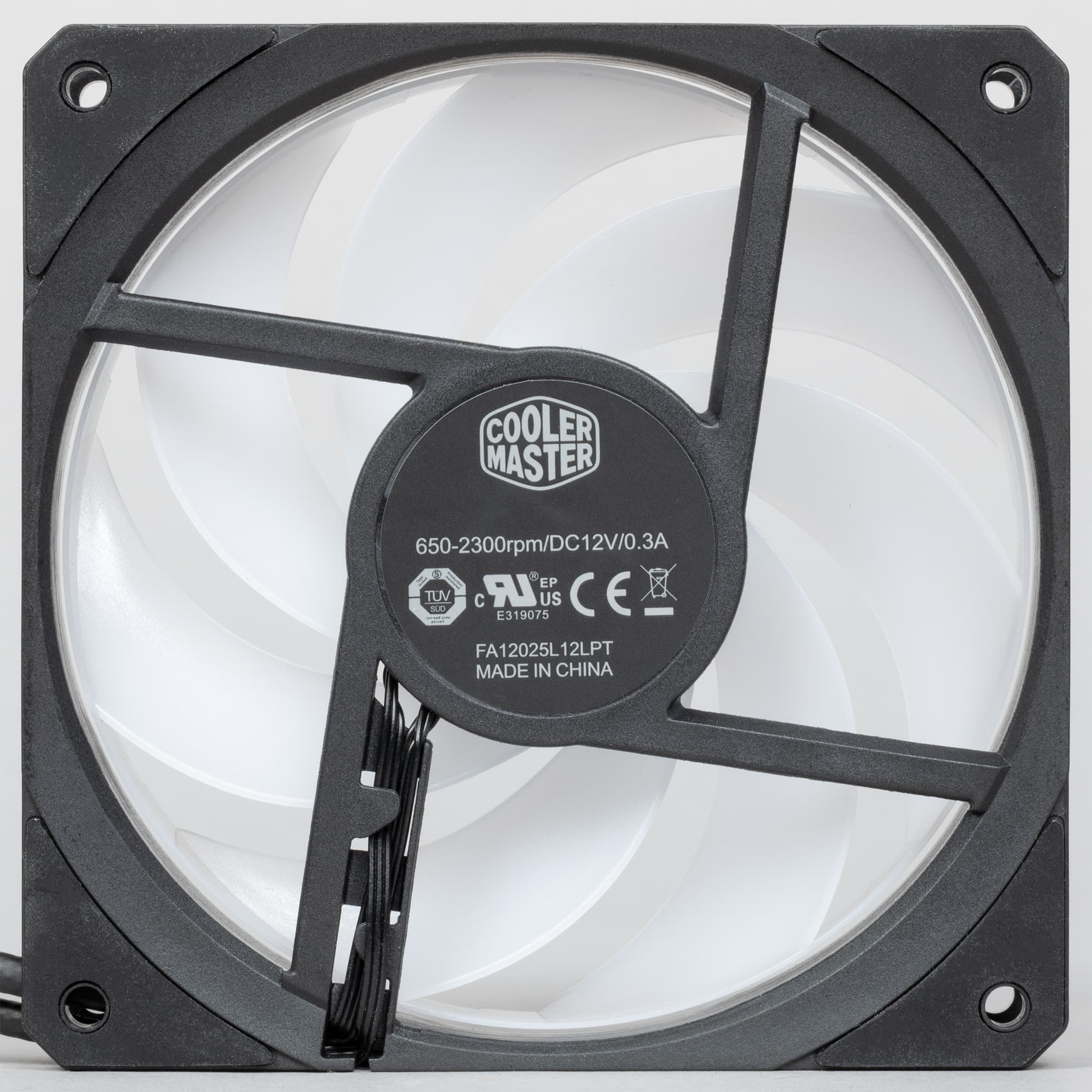

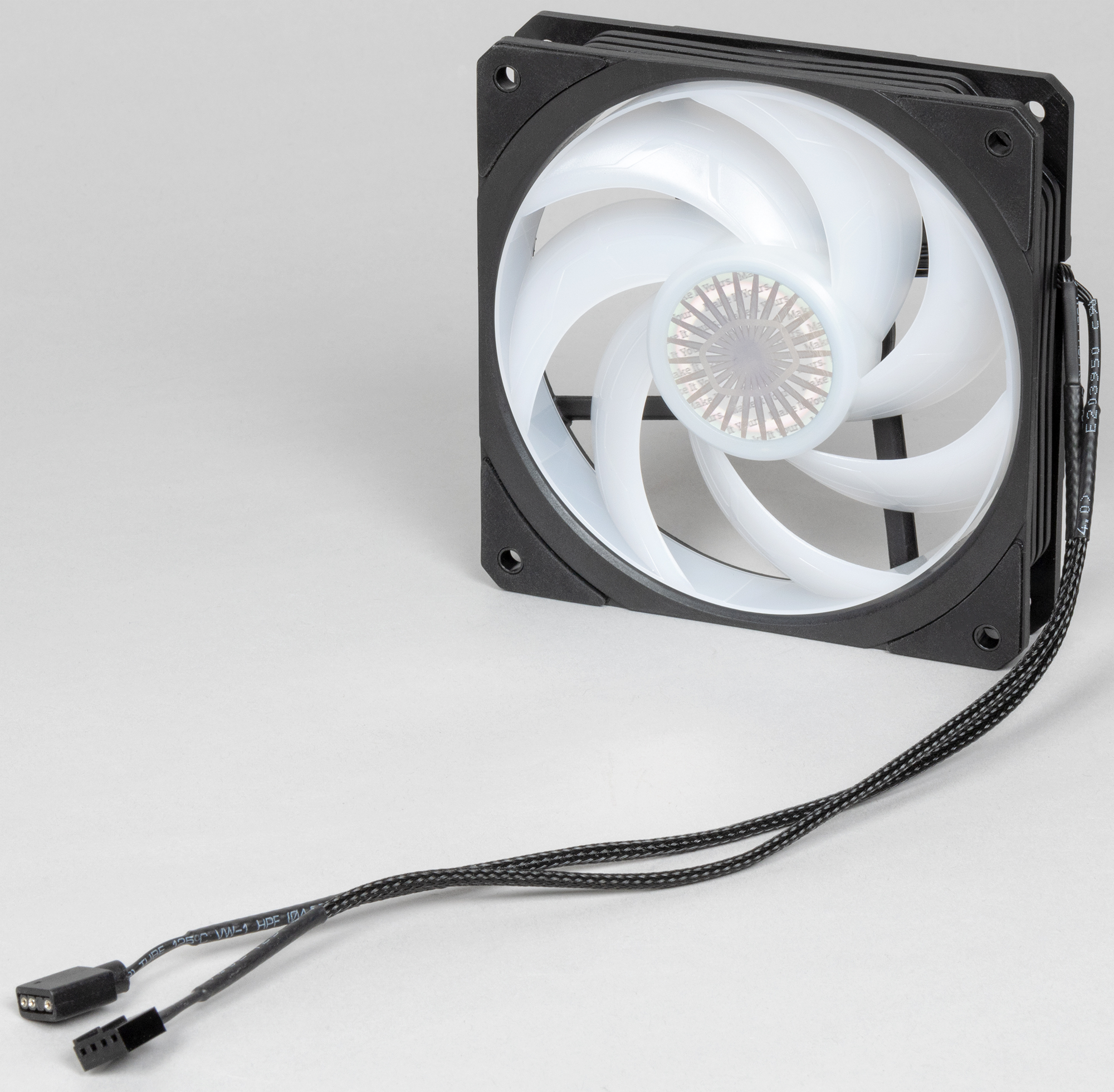

Рамка вентилятора изготовлена из прочного черного пластика.

На проушины в углах рамки вентилятора наклеены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 0,5 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные винты, являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передается на радиатор. В итоге такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

Лопасти крыльчатки заключены в кольцо, что может повышать эффективность вентилятора. Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. На статоре вентилятора по окружности размещены восемь ARGB-светодиодов, которые подсвечивают крыльчатку изнутри.

Вентилятор имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля питания длиной 30 см. На подсветку идет отдельный кабель такой же длины с трехконтактным разъемом. Эти кабели также заключены в скользкую плетеную оболочку. Оболочка есть и у разветвителя питания вентиляторов длиной 23 см.

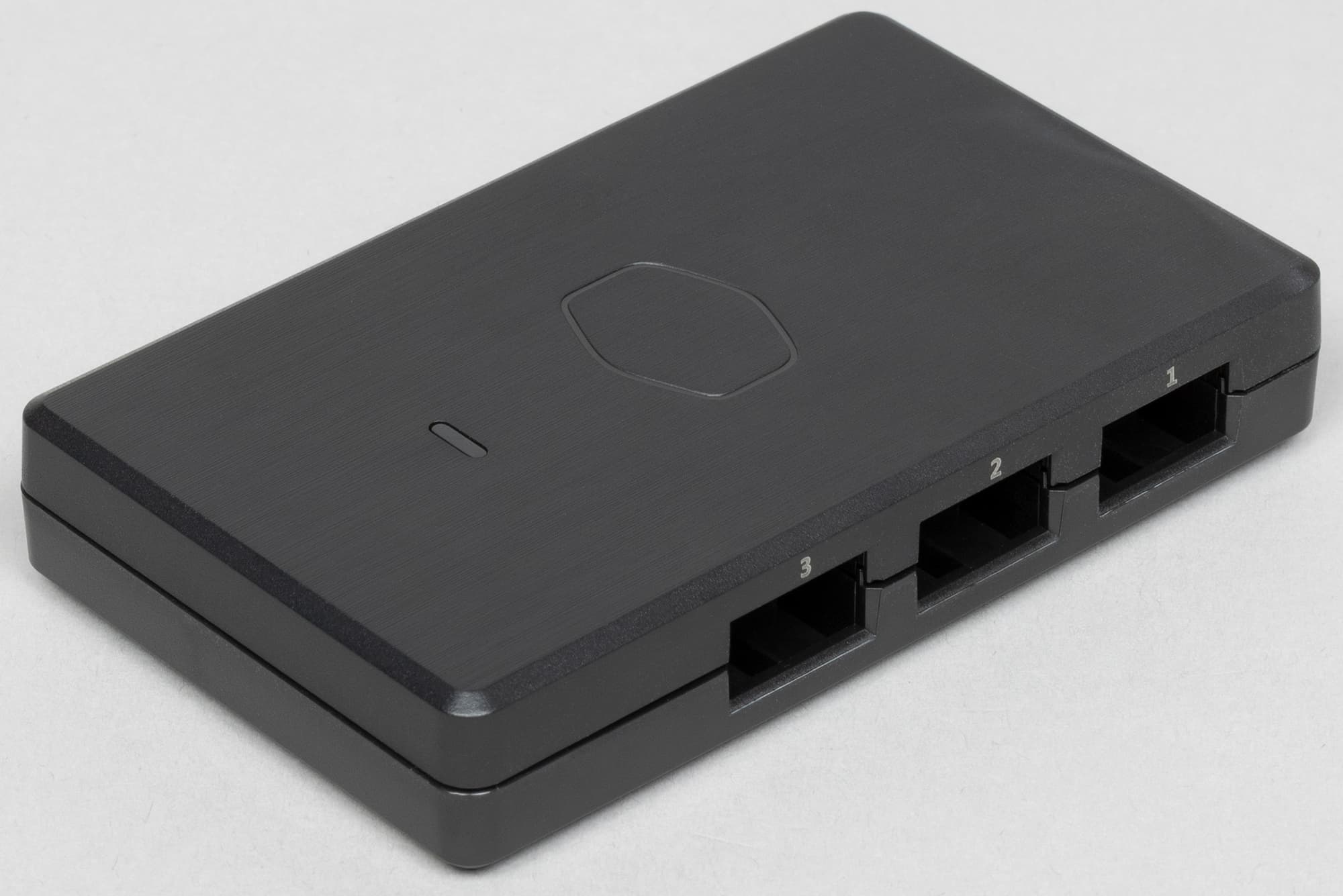

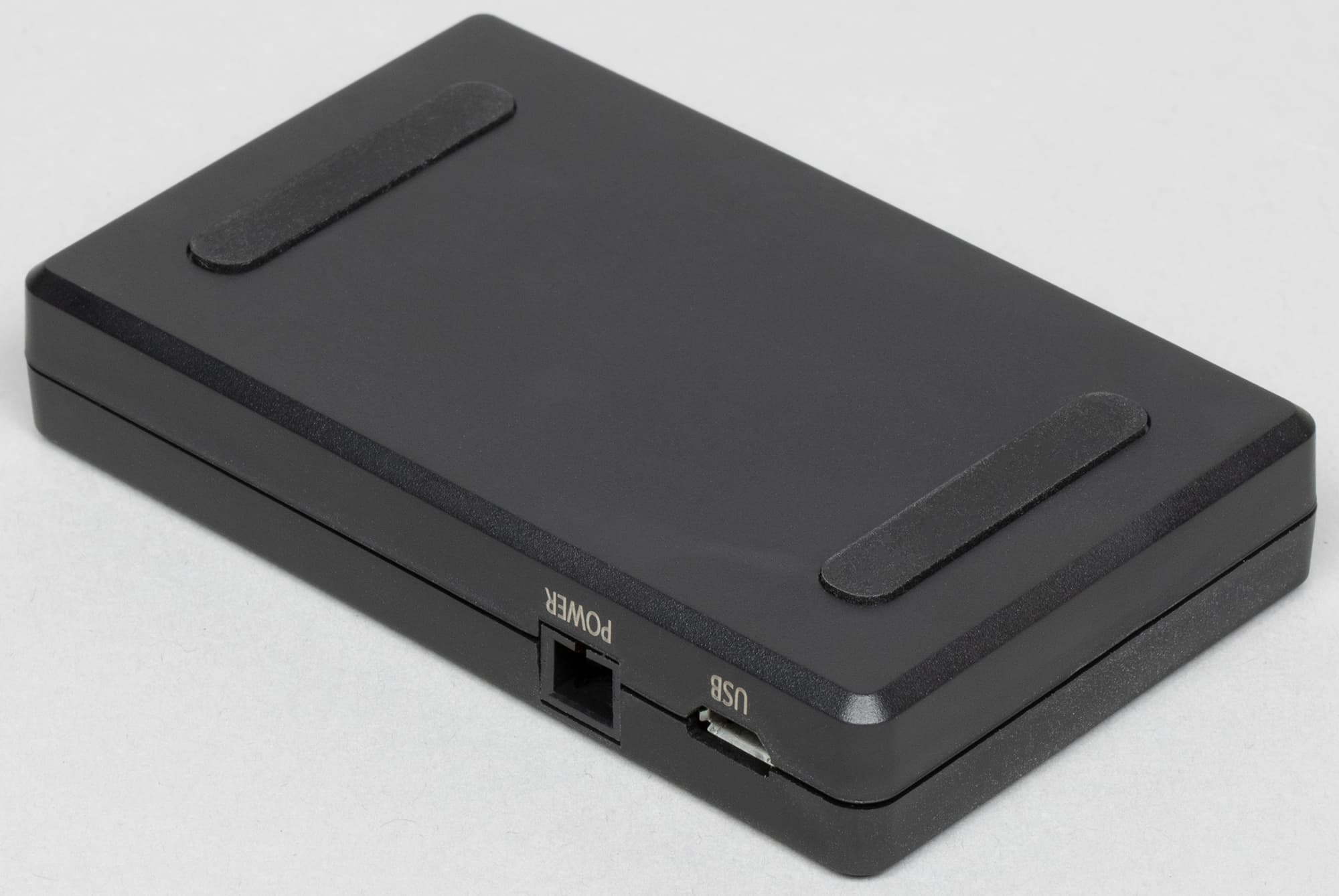

Комплектный контроллер управляет только работой подсветки. Контроллер примагничивается нижней плоскостью, на которой есть резиновые ножки, что облегчает его установку в корпусе компьютера.

Отсоединяемый кабель питания (длиной 45 см) контроллера подключается с помощью разъема питания SATA, что гораздо удобнее, чем к периферийному разъему («типа Molex»). Контроллер оснащен тремя разъемами для подключения устройств с адресуемой подсветкой. Для подключения этой системы используется всего один разъем, так как подключение помпы и трех вентиляторов осуществляется с помощью одного кабеля с пятью выходными разъемами (от входного до разветвителя 22 см и по 33 см у каждой ветки). Состыкованные разъемы на кабелях подсветки можно зафиксировать специальными скобками из пластика, входящими в комплект. Если на материнской плате или на другом контроллере подсветки есть стандартный трехконтактный разъем для подключения ARGB-подсветки, то контроллер из комплекта можно не использовать. Если подключить контроллер к системной плате посредством кабеля USB (длиной 61 см), то управлять подсветкой можно будет с помощью программы MasterPlus. Без подключения к ПК активен режим по умолчанию, как при этом подсвечиваются вентиляторы и помпа можно посмотреть на видео ниже:

На систему Cooler Master MasterLiquid PL360 Flux установлена гарантия в 5 лет.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для основного теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32).

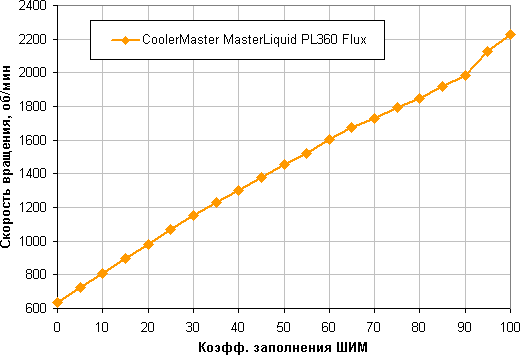

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — монотонный рост скорости вращения при изменении коэффициента заполнения от 0% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0 вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

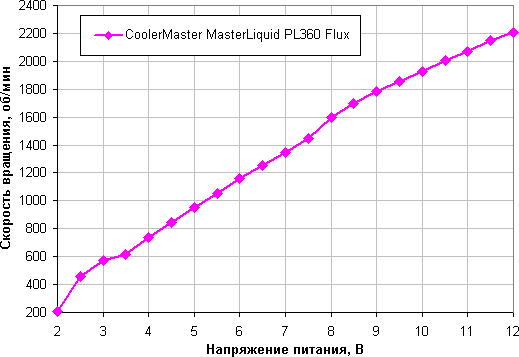

Регулировка с помощью напряжения позволяет получить устойчивое вращение в немного более широком диапазоне. Вентиляторы останавливаются при снижении напряжения до 1,8—1,9 В и запускаются от 2,1—2,2 В. Вентиляторы вполне допустимо подключать к источнику с напряжением 5 В.

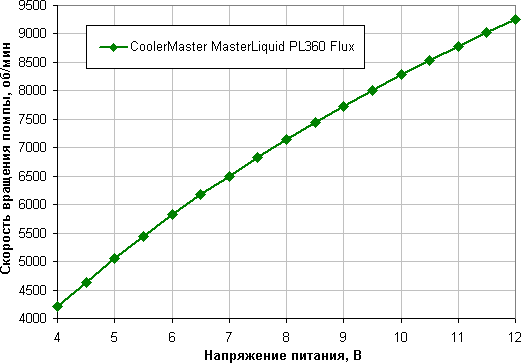

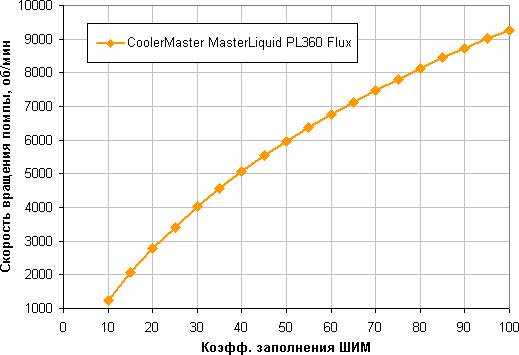

Скорость вращения помпы также можно регулировать с помощью ШИМ и напряжения питания. Приведем соответствующие графики.

Помпа останавливается при КЗ 9% и запускается при КЗ 10% В случае регулировки с помощью напряжения останавливается при 3,9, а при 4,0 В запускается. Помпу также допустимо подключать к 5 В. Отметим, что, скорее всего, реальная скорость вращения помпы в два раза ниже, чем получается при подсчете импульсов тахометра.

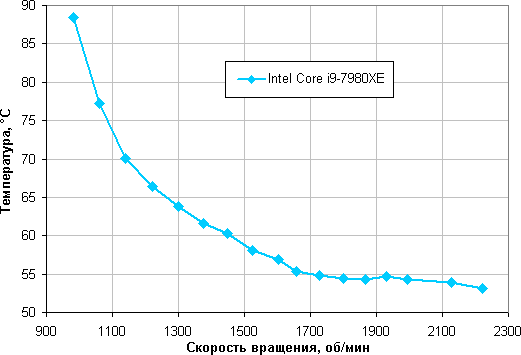

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентиляторов и помпы изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 0% с шагом в 5%.

В этом тесте наш процессор с TDP 140 Вт не перегревается (при 24 градусов окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 20%, что соответствует примерно 980 об/мин вентиляторов и 2800 об/мин помпы.

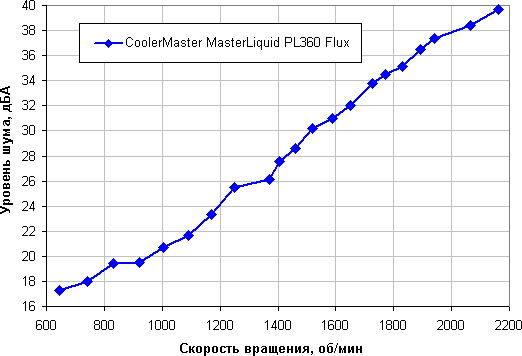

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

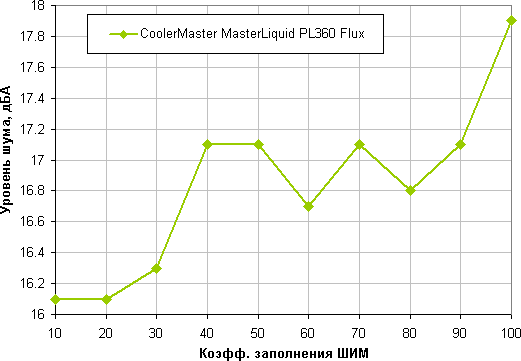

Уровень шума от этой системы охлаждения не очень высокий во всем диапазоне скорости вращения вентиляторов. Первые две точки на графике выше (скорость вращения вентиляторов менее 800 об/мин) соответствуют условиям, когда помпа еще не включилась. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,0 дБА (условное значение, которое показывает шумомер). Помпа работает очень тихо:

Именно с точки зрения снижения шума нет необходимости снижать скорость вращения помпы, но, когда не требуется высокая производительность, это все же можно делать, чтобы продлить срок службы помпы.

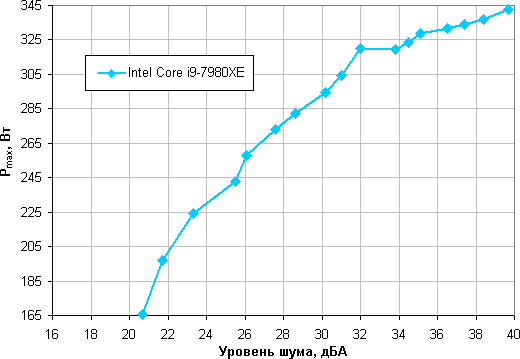

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это реалистичный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 240 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 345 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется). Видно, что данная СЖО в условиях невысокой производительности имеет средние характеристики, но на высокой мощности эта система одна из лучших, то есть охлаждает лучше, а шумит меньше.

Тестирование на процессоре AMD Ryzen Threadripper

Также мы решили выяснить, как данная система справится с охлаждением процессора Ryzen Threadripper 2990WX, максимальное потребление которого достигает 335 Вт. В тесте все ядра процессора работали на фиксированной частоте 3,5 ГГц (множитель 35). В качестве нагрузочного теста применялась программа powerMax (с использованием системы команд AVX).

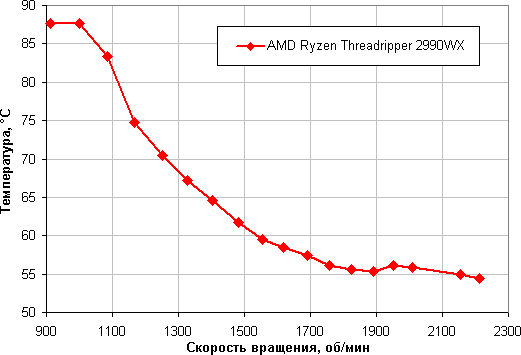

Зависимость температуры процессора AMD Ryzen Threadripper 2990WX при его полной загрузке от скорости вращения вентиляторов:

По факту процессор 2990WX при 24 градусах окружающего воздуха перегревается на оборотах вентиляторов, достигаемых при КЗ ниже 25% (ниже 1090 об/мин вентиляторов) — частота ядер уже начинает снижаться. В начале теста есть аномальное изменение температуры. Видимо, у нас не получилось распределить термопасту достаточно тонким слоем, и только после прогрева ее излишки выдавились из-под подошвы помпы, что увеличило эффективность охлаждения.

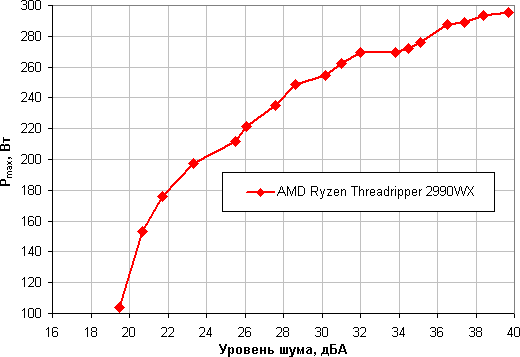

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума уже в случае AMD Ryzen Threadripper 2990WX:

Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 210 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 300 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат для СЖО, явно не оптимизированной под AMD Ryzen Threadripper, хороший, но хуже, чем в случае процессора Intel Core i9-7980XE. Это можно объяснить тем, что область теплосъемника (точнее, его активная часть) не охватывает всю площадь, на которой размещаются кристаллы процессора AMD Ryzen Threadripper.

Сравнение с другими кулерами и СЖО при охлаждении процессора AMD Ryzen Threadripper 2990WX

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими, протестированными по такой же методике (список систем пополняется) с процессором AMD Ryzen Threadripper 2990WX. Результат аналогичный — на средней и высокой мощности эта СЖО одна из лучших, среди протестированных нами к моменту публикации этой статьи.

Выводы

На основе системы жидкостного охлаждения Cooler Master MasterLiquid PL360 Flux можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 240 Вт, а температура внутри корпуса не повысится выше 44 °C. Процессор типа AMD Ryzen Threadripper 2990WX эта СЖО может бесшумно охлаждать, если потребление процессора не превысит 210 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех случаях можно увеличить. В области средней и высокой производительности эта СЖО одна из самых эффективных в своем классе среди протестированных в нашей лаборатории. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку вентиляторов и помпы, имеющую стандартное трехконтактное подключение. Подсветкой вентиляторов и помпы можно управлять с помощью контроллера, входящего в комплект поставки, и программы MasterPlus. Среди прочих достоинств отметим хорошее качество изготовления, оплетку кабелей и шлангов (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), подключение контроллера к разъему питания SATA, удобный крепеж вентиляторов и довольно длинные шланги.
