Комбо-привод NEC CB-1100A


На российском рынке появился новый комбо-привод под маркой NEC. По всей видимости компания решила привести свою линейку оптических приводов к общему стандарту и закрыть прореху, имевшуюся там, где должен был находится привод класса комбо. Приводы класса комбо, способные читать DVD/CD и записывать CD-R/RW носители, получили распространение в последние два года, но из-за сравнительно высокой цены не смогли вытеснить с рынка обычные CD-R/RW и DVD приводы, тем не менее, они уверенно занимают свою нишу на рынке оптических накопителей. Давайте посмотрим, что за устройство нам предлагает компания NEC.




Спецификация NEC CB-1100A
  • Интерфейс: E-IDE/ATAPI (PIO 4/Ultra-DMA 33)
  • Поддерживаемые форматы:
    • DVD: DVD-ROM , DVD-Video , DVD-R, DVD+R, DVD-RW/+RW, DVD-RAM
    • CD: CD-DA, CD-Extra, CD-ROM, CD-ROM XA, Photo CD, CD-Text, CD-I, Video-CD, CD-Bridge, Hybrid CD
  • Скорость записи:
    • CD-R: 52X
    • CD-RW: 32X
  • Методы записи: DAO, TAO with zero gap, SAO, variable or fixed packet, multisession
  • Скорость чтения:
    • DVD-ROM 16X
    • CD-ROM 52X
  • Время доступа :
    • DVD 130 msec.
    • CD: 110 msec.
  • Размер буфера данных: 2 MBytes
  • Вес 0.75kg
  • Размеры: 148.2 x 42 x 184.0 mm

К нам на тестирование привод попал в OEM варианте, то есть, без ничего. С первого взгляда на привод, он показался мне очень знакомым. При детальном рассмотрении привода выяснилось, что он очень похож на недавно побывавший у нас аналогичный привод от компании TSST (Samsung-Toshiba). Изменился только дизайн передней панели: он полностью идентичен модельному ряду оптических приводов NEC. Из органов управления на передней панели присутствуют: кнопка Eject, отверстие для экстренного извлечения дисков и одноцветный индикатор состояния.

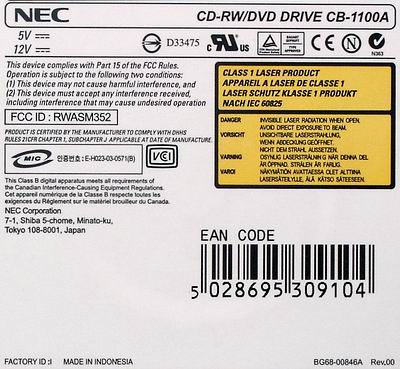

При первом же взгляде на этикетки, расположенные на верхней панели, можно заметить полную идентичность с этикетками привода TSST, как в вариантах маркировки, так и в версиях прошивки.


Дальнейшее исследование внутренностей привода подтвердило полную идентичность приводу от TSST, вплоть до маркировки на плате.

Как можно увидеть, в приводе используется часто встречающийся в последнее время чипсет от компании MediaTek. На этом фото можно рассмотреть внутреннее содержание механизма привода.

Увы, мы видим достаточно стандартное в последнее время решение - компания NEC решила не тратится на разработку собственной модели а заказала ее у крупного OEM поставщика.

При установке привода не возникло каких-либо проблем. Пользователю предлагается стандартная процедура, знакомая ему по установке обычного CD-ROM. Привод не требует инсталляции специализированных драйверов. Для работы с приводом достаточно установить программу NeroBurning Rom, во время тестирования я использовал версию 6.3.1.25..

Теперь попробуем с помощью различных утилит получить немного информации о приводе. Поддерживаемые форматы и типы дисков, очень приблизительно, можно узнать с помощью программы Nero Infotool.

Как можно увидеть на скриншотах, изначально привод RPC-2, и согласно данным ресурса www.rpc1.com, пока нет возможности сделать привод мультизонным.

Данные о возможностях работы привода с Audio СD мы получили от популярной программы EAC (Результаты работы EAC Configuration Wizard).

Результаты тестов

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно употреблялись два типа дисков, с покрытием на основе цианина и фталоцианина. Общее количество марок дисков, использованных в тестах записи, составило четыре, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей более полной информацией о том, как привод работает с различными марками дисков. Для наглядности, данные о скорости записи будут частично представлены в графической форме. Ниже приведены данные ATIP дисков, использованных в тестировании.

Mirex 52x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Imation 52x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Moser Baer India Limited

Verbatim 48x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited


Запись на NEC CB-1100A ( Pastel 48x, цианин)

Как показала практика, этот скриншот - типичная картина, которую можно наблюдать при записи большинства носителей с различным пишущим слоем. Из общего строя выпали только носители Mirex продемонстрировавшие следующую картину.

Запись на NEC CB-1100A ( Mirex 52x, фталоцианин)

Также проводилось тестирование привода на способность корректно записывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.

Выбор возможных скоростей записи достаточно большой.

Привод Imation 52x. Mirex 52x. Verbatim 48x. Verbatim Pastel.
Aopen COM5232 2:51 2:48 2:49 21:19
Toshiba SD-R1612 2:31 2:30 2:32 10:52
NEC CB-1100A 2:30 2:39 2:42 10:51

Для того чтобы дополнить картину, я решил добавить сюда результаты записи CD-RW дисков.

Verbatim 10x
Disc Type = HIGH SPEED CD-RW
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation


Verbatim 24X
Disc Type = ULTRA SPEED CD-RW 24X
Nominal = 656.40MB (74m 43s 00f/LBA: 336075)
Manufacturer = Mitsubishi Chemicals Corporation


Verbatim 32x
Disc Type = ULTRA SPEED CD-RW 32X
Nominal = 656.40MB (74m 43s 00f/LBA:336075)
Manufacturer = Mitsubishi Chemicals Corporation


Запись на NEC CB-1100A (Verbatim 10x)


Запись на NEC CB-1100A (Verbatim 24x СD-RW)


Запись на NEC CB-1100A (Verbatim 32x СD-RW)

Привод Verbatim 10x. Verbatim 24x. Verbatim 32x.
Aopen COM5232 7:13 3:40 2:52
Toshiba SD-R1612 8:40 3:40 3:03
NEC CB-1100A 8:31 3:33 2:56

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.3.00

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Verbatim 10x CD-RW

Привод Время записи(мин.)Время на форматирование (мин.) Время чтения (мин.)
Toshiba SD-R1612 6:55 9:20 7:35
Aopen COM5232 6:35 7:36 7:16
NEC CB-1100A 7:01 8:58 6:15


Verbatim 24x CD-RW

Привод Время записи(мин.) Время на форматирование (мин.) Время чтения (мин.)
Toshiba SD-R1612 4:46 5:055:34
Aopen COM5232 4:154:455:51
NEC CB-1100A 4:39 5:155:36


Verbatim 32x CD-RW

Привод Время записи(мин.) Время на форматирование (мин.) Время чтения (мин.)
Toshiba SD-R1612 3:424:355:41
Aopen COM5232 3:124:045:54
NEC CB-1100A 3:314:255:34

Привод изначально поддерживает формат Mt.Rainier, так что были проведены дополнительные тесты для выяснения того, как привод будет работать с CD-RW дисками в этом формате.

Verbatim 10x CD-RW

Привод Время записи(мин.)Время на форматирование (мин.) Время чтения (мин.)
Toshiba SD-R1612 14:280:456:45
Aopen COM5232 19:100:426:15
NEC CB-1100A 15:020:416:25


Verbatim 24x CD-RW

Привод Время записи(мин.) Время на форматирование (мин.) Время чтения (мин.)
Toshiba SD-R1612 10:240:416:36
Aopen COM5232 17:340:416:01
NEC CB-1100A 10:210:426:24


Verbatim 32x CD-RW

Привод Время записи(мин.) Время на форматирование (мин.) Время чтения (мин.)
Toshiba SD-R1612 8:300:396:35
Aopen COM5232 16:380:345:43
NEC CB-1100A 8:310:406:22

Проверка способности привода работать с 80mm СD на примере СD-RW диска, форматирование и запись в формате UDF

Форматирование и запись 80мм CD-RW диска в формате UDF. Скорость записи 4х.

Привод Время на форматирование (мин.)Время записи(мин.)
Aopen COM5232 8:324:31
Toshiba SD-R1612 8:344:32
NEC CB-1100A 8:314:23

Результаты контрольного чтения записанных дисков при помощи программы K-Probe и CD-RW привода Lite-On LTR-52246S.

Чтение диска Imation, записанного на NEC CB-1100A


Чтение диска Verbatim, записанного на NEC CB-1100A


Чтение диска Mirex, записанного на NEC CB-1100A


Чтение диска Verbatim Pastel(скорость записи 4x), записанного на NEC CB-1100A


Чтение диска Verbatim 10x, записанного на NEC CB-1100A


Чтение диска Verbatim 24x, записанного на NEC CB-1100A


Чтение диска Verbatim 32x, записанного на NEC CB-1100A

Как можно увидеть, результаты записи CD-RW носителей ухудшаются пропорционально возрастанию скорости записи, дальнейшие тесты показали, что это стабильная картина для этого типа носителей. Сам привод читает записанные диски достаточно уверенно, но у других приводов при чтении CD-RW, записанного на скорости 32х возникали проблемы.

Overburn

Привод 80 min CD-R90 min CD-R
Aopen COM5232 81:31.2495:44.04
Toshiba SD-R1612 81:21.6590:03.03
NEC CB-1100A 81:47.0290:03.01

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

Aopen COM5232 Toshiba SD-R1612 NEC CB-1100A
Winmark 1910 2260 2190
Inside transfer 3550 Kb/s 2880 Kb/s 2890 Kb/s
Outside transfer 6860 Kb/s 5560 Kb/s5590 Kb/s
CPU Utilization 1.22 % 1.08 %1.07 %
Access Time 86.1 ms 85.9 ms86.2 ms

Результаты NERO CD Speed

Графики чтения тестового CD

NEC CB-1100A


  Aopen COM5232 Toshiba SD-R1612 NEC CB-1100A
Average speed 38.70x CAV 37.69x CAV 37.95x CAV
Random Seek 102 ms 97 ms92 ms
Full Seek 311 ms 163 ms170 ms
CPU Usage 8x 8% 5%5%
SpinUp Time 0.00 1.121.38
SpinDown Time 3.26 0.000.00
Disc Recognition Time 7.32 sec 9.62 sec9.41 sec
Accurate stream Yes YesYes

CD-ROM Drive Analyzer

Чтение CD-R дисков

NEC CB-1100A


Чтение СD-RW дисков

NEC CB-1100A

Чтение «некачественного» CD.

NEC CB-1100A

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Привод CDDAE / Количество ошибок EAC / Количество ошибок
Aopen COM5232 34,1х / 0.00% 7,8х / 0.00%
Toshiba SD-R1612 32,8х / 0.00% 9,8х / 0.00%
NEC CB-1100A 28,1х / 0.00% 7,8х / 0.00%

Роковые числа

Привод был также проверен на способность прочтения файла, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод не смог прочитать тестовые файлы.

Advanced DAE Quality (Nero CD-Speed)

Тестирование привода NEC CB-1100A

Напоминаем, что наиболее подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы не желаете по каким-либо причинам скачивать саму утилиту, мы поместили HTML-файл помощи тестовой утилиты сюда.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а найти его описание можно здесь. Если говорить кратко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода NEC CB-1100A

    NEC CB-1100A
  • Errors total Num : 1460326
  • Errors (Loudness) Num : 79272 - Avg : -78.1 dB(A) - Max : -8.9 dB(A)
  • Error Muting Num : 25798 - Avg : 7.6 Samples - Max : 1175 Samples
  • Skips Num : 0 - Avg : 0.0 Samples - Max : 0 Samples
  • Total Test Result : 72.2 points (of 100.0 maximum)
  • C2 Accuracy : 99.9 %

Прямое копирование данных с 832 MB(92 min) CD-R на жесткий диск

Привод успешно скопировал содержимое 832MB диска, без каких-либо ошибок.

NEC CB-1100A


Время, затраченное на эту операцию, составило
  • Aopen COM5232— 5 минут 18 секунд.
  • Toshiba SD-R1612— 4 минуты 35 секунд.
  • NEC CB-1100A— 4 минуты 21 секунда.

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed

Графики чтения тестовых DVD

NEC CB-1100A 1х слойный DVD(штамповка DVD-Data)


  Aopen COM5232 Toshiba SD-R1612NEC CB-1100A
Average speed 12.02x CAV 11.96x CAV12.02x CAV
Random Seek 110 ms 111 ms99 ms
Full Seek 182 ms 170 ms181 ms
SpinUp Time 1.44 1.44 1.34
SpinDown Time 2.58 sec 0.00 sec0.00 sec
Disc Recognition Time 16.38 sec 6.74 sec8.57 sec


NEC CB-1100A 2х слойный DVD (штамповка DVD-Video)


  Aopen COM5232 Toshiba SD-R1612NEC CB-1100A
Average speed 8.33x CAV 8.07x CAV8.09x CAV
Random Seek 118 ms 107 ms112 ms
Full Seek 173 ms 180 ms196 ms
SpinUp Time 1.45 1.121.14
SpinDown Time 2.38 sec 0.00 sec0.00 sec
Disc Recognition Time 19.44 sec 8.53 sec9.11 sec
Layer Change Time 45 ms 75 ms85 ms

Чтение записываемых дисков DVD

Чтение диска DVD+R

NEC CB-1100A

Чтение диска DVD+RW

NEC CB-1100A

Чтение диска DVD+R DL

NEC CB-1100A

Привод оказался не способен грамотно распознать и прочитать двухслойный DVD+R диск.

Чтение диска DVD-R

NEC CB-1100A

Чтение диска DVD-RW

NEC CB-1100A

Чтение диска DVD-RAM

NEC CB-1100A

Копирование DVD видео с помощью программы Smart Ripper

Привод Средняя скорость
Aopen COM5232 6.4 Х
Toshiba SD-R1612 7.4 Х
NEC CB-1100A 7.3 Х

Физические характеристики привода

Шум при работе

Привод Трей СD-Seek CD общий DVD-Seek DVD общий
Toshiba SD-R1612 6/10 6/10 6/10 6/10 6/10
Aopen COM5232 6/10 7/10 6/10 7/10 6/10
NEC CB-1100A 6/10 6/10 6/10 6/10 6/10

Высокая скорость работы привода не пошла ему на пользу, при работе с CD и DVD носителями на максимальных скоростях возникает очень сильный шум. Регулировка работы привода возможна только с использованием внешних программ.

Тепловой режим

Привод Т в корпусе °СТ верхней поверхности °С Т нижней поверхности °С
Toshiba SD-R1612 36 Гр.49 Гр.49 Гр.
Aopen COM5232 36 Гр.51 Гр.52 Гр.
NEC CB-1100A 36 Гр.49 Гр.49 Гр.

При длительной эксплуатации привод нагревается достаточно умеренно, тем не менее, ставить к нему вплотную другие устройства не рекомендуется, во избежание их перегрева и выхода из строя.

Вибрация при работе с плохо сбалансированным CD

При чтении CD с нарушенным балансом возникала сильная вибрация, сопровождающаяся сильным шумом, но привод смог успешно прочитать тестовый диск без ошибок на высокой скорости.

Итого

Все чаще приходится сталкиваться с ситуацией, когда компании отдают производство не самых выгодных и технически совершенных оптических приводов крупным OEM-производителям. Таким образом качество работы очередной "новинки" в основном зависит от исходной модели OEM-производителя. Похожая ситуация наблюдается и в этот раз: если сравнить результаты тестирования привода NEC CB-1100A c результатами недавнего тестирования привода Toshiba SD-R1612, то можно увидеть практически идентичные результаты, в частности, бросаются в глаза: отсутствие поддержки формата DVD+R DL, невысокое качество записи высокоскоростных CD-RW и неуверенное чтение проблемных оптических дисков. Правда, налицо и некоторые существенные отличия, в основном касающиеся части захвата аудио треков: привод под маркой NEC делает это более медленно, но качество при этом получается выше. Но если рассматривать результаты тестирования привод в целом, то я не вижу каких то существенных недостатков в его работе и смело могу рекомендовать его пользователям.





Благодарим компанию
«Alion» за предоставленные для тестирования оптические носители

Роман Шелепов aka SRL (srl@ixbt.com)
Опубликовано — 16 декабря 2004 г.
