BTC 1008IM; мультиформатный, 8x скоростной привод DVD±RW/DVD±R


Совсем недавно в нашей лаборатории побывал мультиформатный пишущий DVD привод от компании BTC. И вот, через очень небольшой промежуток времени, к нам поступил очередной привод от этой компании. Новая модель привода отличается от предыдущей, фактически, только тем, что в нем появилась возможность записывать носители формата DVD+R на скорости 8x. Так что, ничего революционного от нового привода ожидать не стоит, но посмотреть насколько качественного он работает необходимо.

BTC 1008IM

Спецификация

  • Поддерживаемые форматы чтения.
    • DVD: DVD-ROM, DVD-Video, DVD-R/RW, DVD+R/RW
    • СD: CD-DA, CD-ROM, CD-ROM XA, CD Extra, CD-I, Mixed Mode, Video CD, Photo CD, CD-Text, Bootable CD, CD-R, CD-RW, Multi-Session
  • Скорости записи.
    • DVD-R: 1x, 2x, 4x
    • DVD-RW: 1x, 2x
    • DVD+R: 2.4x, 4x, 6x, 8x
    • DVD+RW: 2.4x , 4x
    • CD-R: 8x,16x, (CLV) 24x, 32x (P-CAV) 40x (CAV)
    • CD-RW: 4x, 10x ,16x (CLV), 24x(P-CAV)
  • Методы записи:
    • DVD: Disc at Once, Incremental recording, Multi-border recording, Restricted Overwriting, Random recording.
    • CD: Disc at Once, Track at Once, Session at Once, Packet write
  • Скорости чтения (max).
    • DVD-ROM: 12 X CAV Max
    • CD-ROM/R: 40 X CAV Max
  • Время доступа (Random Average)
    • DVD: 160 Msec
    • CD: 130 Msec
  • Интерфейс: E-IDE/ATAPI , MMC compliant
  • Буфер данных: 2 Mbytes
  • Способ установки: горизонтальный и вертикальный.
  • Размеры (W x H x D): 148.6 x 41.8 x 193.3 198 mm
  • Вес: 1 кг.

Привод попал к нам на тестирование в OEM-комплектации. Тем не менее, в комплект, помимо самого привода, входят: небольшая инструкция по эксплуатации, аналоговый аудиокабель, набор крепежных винтов и два CD c ПО Nero Burning Rom и плеером PowerDVD.

Дизайн привода довольно стандартный, но в отличие от предыдущей модели, с передней панели привода исчезли все дополнительные устройства, необходимые для воспроизведения Audio CD без участия компьютера. На передней панели привода можно обнаружить только: двухцветный индикатор, отверстие для экстренного извлечения дисков, и сиротливую кнопку Stop/Eject. Передняя панель привода с внутренней стороны снабжена прокладкой, для защиты механизма от попадания пыли и уменьшения шума при работе. На задней панели привода присутствует работающий цифровой аудиовыход.

У нас была возможность заглянуть внутрь привода, тем более что было очень любопытно узнать, насколько его элементная база отличается от предыдущей модели.

Как можно увидеть на фото, элементная база у новой модели осталась прежняя, а если присмотреться то можно увидеть, что в новом приводе используется печатная плата от предыдущей модели, а это наводит на мысль о возможном программном апгрейде модели 1004 до модели 1008. На фото чуть ниже, можно рассмотреть механизм привода.

Этикетки на верхней панели дают основную информацию о месте и времени производства, а также о версии прошивки и железа.


Изначально привод шел с прошивкой версии 0052, по рекомендациям пользователей данного привода, найденным в интернете, она была заменена на более свежую прошивку версии 0256.

Установка привода не вызвала каких-либо проблем. Пользователю предлагается стандартная процедура, знакомая ему по установке обычного CD-ROM, привод не требует установки каких-либо специализированных драйверов. Чтобы работать с приводом, достаточно установить и использовать, к примеру, программу Nero Burning ROM. Cледует выбрать версию программы посвежее, поскольку старые версии не знают этот привод. Во время тестов я использовал версию 6.3.0.2.

Теперь попробуем получить немного информации о приводе с помощью различных утилит. Поддерживаемые форматы и типы дисков, очень приблизительно, можно узнать с помощью программы Nero Infotool.

Как можно увидеть на скриншоте, изначально, привод RPC-2. Cогласно данным ресурса www.rpc1.com, привод можно сделать мультизонным (RPC-1) с помощью замены прошивки.

Данные о возможностях работы приводов с Audio СD мы получили от популярной программы EAC (Результаты работы EAC Configuration Wizard).

Результаты тестирования

Запись DVD

Поскольку привод мультиформатный, то мы будем рассматривать работу с болванками каждого формата поочередно.

Начнем с тестирования записи DVD-R болванок от производителей «второго эшелона ». Привод позволяет записывать большинство «небрендовых» болванок доступных на нашем рынке. А вот качество их записи мы сейчас попробуем оценить с помощью программы Kprobe и привода LiteOn 411S, сканирование производилось на скорости 4х с параметром ECC sum = 8. Для тех, кто не очень разбирается в параметрах скриншотов, предлагается короткое руководство по результатам программы.

  • PI(Parity Inner): Хорошим диск может считаться, если уровень этих ошибок не превышает 280 и не носит массового характера.
  • PO(Parity Outer): Уровень этих ошибок не должен превышать 32 и также не носить массового характера.
Запись DVD-R
Привод запись на 1х мин. запись на 2х мин. запись на 4х мин.
Pioneer DVR-107D 59:23 29:21 15:06
BTC 1008IM 58:96 29:13 14:39


BTC 1008IM скорость записи DVD-R 1х (Princo 1x)


BTC 1008IM скорость записи DVD-R 2х (Princo 4x)


BTC 1008IM скорость записи DVD-R 4х (Princo 4x)

Ну что же, результаты записи болванок от Princo значительно улучшились, по сравнению с результатами модели 1004, хотя они по прежнему далеки от совершенства.

BTC 1008IM скорость записи DVD-R 4х (SKY 4x)

Похожие результаты привод показал при записи 4x скоростных болванок от компании SKY, которые в последнее время очень часто встречаются на нашем рынке.

Теперь запустим на арену пару проверенных DVD-R болванок производства компании Verbatim.

BTC 1008IM скорость записи DVD-R 2х (Verbatim 2x)


BTC 1008IM скорость записи DVD-R 4х (Verbatim Pastel (TY) 4x)

Ну что сказать, результаты довольно посредственные, обычно уровень ошибок PI для этих дисков бывает существенно ниже.

При тестировании работы привода с DVD-RW дисками никаких особых проблем не возникло, привод знает и умеет записывать достаточно большое количество носителей этого типа.

Запись DVD-RW
Привод стирание быстрое мин. запись на 1х мин. запись на 2х мин.
Pioneer DVR-107D 00:36 59:32 29:55
BTC 1008IM 00:36 59:18 29:39


BTC 1008IM скорость записи DVD-RW 2х (Digitex)


BTC 1008IM скорость записи DVD-RW 2х (TDK)

Как можно увидеть привод достаточно уверенно записал болванку от Digitex, но ему почему-то не очень понравилась болванка от TDK.

Теперь мы можем перейти тестам записи DVD+R дисков. Ситуация с носителями этого типа сложилась следующая, привод не предоставляет пользователям возможность осуществлять запись качественных 4х скоростных DVD+R болванок на скорости 6х и 8х. К счастью на нашем рынке в последнее время появились 8х скоростные DVD+R болванки от компании Verbatim, так что мы сможем посмотреть, как себя ведет привод при записи DVD носителей на максимальной скорости.



BTC 1008IM скорость записи DVD+R 8х (Verbatim)

Получился любопытный график, на нем очень четко можно проследить моменты изменения скорости записи. После тестов DVD-R болванок от Verbatim можно было ожидать подобных результатов, но все-таки, я надеялся, что уровень ошибок PI будет не таким высоким.

Как и предыдущая модель 1004, модель 1008 довольно вольно обращается с носителями стандарта DVD+.

Вот такой набор скоростей для записи болванок DVD+R получают в свое распоряжение пользователи, притом, что согласно стандарту DVD+ минимальная скорость записи носителей этого формата равна 2.4х.

Запись DVD+R
Привод запись на 2.4х мин. запись на 4х мин. запись на 8х мин.
Pioneer DVR-107D 24:55 14:21 9:16
BTC 1008IM 24:38 14:58 10:31

Теперь посмотрим, как привод справится с DVD+R болванками от производителей «второго эшелона ». Для тестов использовались болванки производства eproFormance и SKY. К сожалению попытки осуществить запись болванок от SKY не увенчались успехом.

Pioneer BTC 1008IM скорость записи DVD+R 2.4х (eproFormance)

Результаты записи болванок от eproFormance вполне приемлемые, по крайней мере, у бытовой техники и других DVD-ROM приводов не возникало проблем с их чтением.

Ну и напоследок посмотрим, что у нас получится при записи 4х DVD+R болванок от Verbatim.

BTC 1008IM скорость записи DVD+R 4х (Verbatim original)

Теперь перейдем к тестам на запись DVD+RW болванок. Привод достаточно уверенно записывает DVD+RW болванки от различных производителей. При тестировании DVD+RW болванок с помощью Kprobe ситуация была гораздо более утешительная, чем при тестировании DVD+R болванок, достаточно взглянуть на результаты тестирования.

Запись DVD+RW
Привод стирание быстрое мин. запись на 2.4х мин. запись на 4х мин.
Pioneer DVR-107D 00:34 23:57 14:28
BTC 1008IM 00:38 24:26 14:16


BTC 1008IM скорость записи DVD+RW 2.4х (Digitex)


BTC 1008IM скорость записи DVD+RW 2.4х (Ricoh)


BTC 1008IM скорость записи DVD+RW 4х (Ricoh)

Несмотря на отдельные значительные всплески ошибок, в целом картина записи DVD+RW носителей достаточно удовлетворительная.

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed

Графики чтения тестовых DVD

BTC 1008IM 1х слойный DVD(штамповка DVD-Data)

BTC 1008IM Pioneer DVR-107D
Average speed 9.09x CAV 9.38x CAV
Random Seek 120 ms 138 ms
Full Seek 190 ms 237 ms
CPU usage (Max Speed) 1 % 2 %
SpinUp Time 3.05 sec 0.47 sec
SpinDown Time 2.60 sec 3.61 sec
Disc Recognition Time 10.02 sec 11.63 sec


BTC 1008IM 2х слойный DVD(штамповка DVD-Video)

BTC 1008IM Pioneer DVR-107D
Average speed 6.13x CAV3.95x CAV
Random Seek 130 ms158 ms
Full Seek 209 ms236 ms
CPU usage (Max Speed) 1 % 2 %
SpinUp Time 1.52 sec0.37 sec
SpinDown Time 3.13 sec3.11 sec
Disc Recognition Time 9.94 sec14.21 sec
Layer Change Time 127 ms 47 ms

Чтение записываемых дисков DVD

Чтение диска DVD+R

BTC 1008IM

Чтение диска DVD+RW

BTC 1008IM

Чтение диска DVD-R

BTC 1008IM

Чтение диска DVD-RW

BTC 1008IM

Привод уверенно читает все типы записываемых дисков. Также стоит отметить то, что привод умеет работать с multiborder DVD-дисками.

Копирование DVD видео с помощью программы DVDdecripter

Привод Средняя скорость
BTC 1008IM 4.4 Х
Pioneer DVR-107D 3.6 Х

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков: с покрытием на основе цианина и фталоцианина. Общее количество марок дисков было увеличено до четырех, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей более полной информацией о том, как привод работает с различными марками дисков. Ниже приведены данные ATIP дисков, использованных в тестировании.


Mirex 48x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Philips 52x
Disc Type = CDR (A+)
Nominal = 702.82MB (79m 59s 71f/LBA:359846)
Manufacturer = CMC Magnetics Corporation

Verbatim 48x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited

Для наглядности, данные по скорости записи будут частично представлены в графической форме.

Запись на BTC 1008IM ( Mirex 48x, фталоцианин)

Как показала практика, представленный выше скриншот - типичная картина, которую можно наблюдать при использовании носителей различных марок. При этом скорость записи была одинаковой для всех марок и типов дисков. Также проводилось тестирование привода на способность корректно запиcывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания. Выбор скоростей записи у привода не очень богатый.



CD-R диск BTC 1008IM Pioneer DVR-107D
Philips 52x 3:084:23
Verbatim 48x 3:074:24
Mirex 48x 3:084:23
Verbatim 48x (4x) 10:4621:22

Для того чтобы дополнить картину, сюда же я решил добавить результаты записи CD-RW дисков TDK 12х и Verbatim 24x.

TDK
Disc Type = HIGH SPEED CD-RW
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = RiTEK Corporation

Verbatim
Disc Type = ULTRA SPEED CD-RW 24X
Nominal = 656.40MB (74m 43s 00f/LBA:336075)
Manufacturer = Mitsubishi Chemicals Corporation

Запись на BTC 1008IM (TDK 12х CD-RW)


Запись на BTC 1008IM (Verbatim 24x СD-RW)

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.1.0

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

TDK CD-RW 12х

Привод Время записи (мин.) Время на форматирование (мин.)
Pioneer DVR-107D 11:459:38
BTC 1008IM 10:039:35

Verbatim 24x

Привод Время записи (мин.) Время на форматирование (мин.)
Pioneer DVR-107D 6:107:28
BTC 1008IM 7:246:54

Проверка способности привода работать с 80mm СD на примере СD-RW диска, форматирование и запись в формате UDF

Форматирование и запись 80мм CD-RW диска в формате UDF. Скорость записи 4х.

Привод Время на форматирование (мин.) Время записи (мин.)
Pioneer DVR-107D 8:528:24
BTC 1008IM 9:368:23

Привод успешно читает и записывает 80mm диски.

Результаты чтения записанных дисков на приводе Lite-On c помощью утилиты KProbe

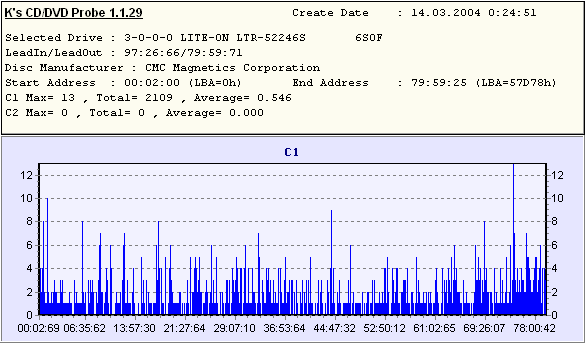

Чтение CD-R диска Philips, записанного на BTC 1008IM

Чтение CD-R диска Verbatim, записанного на BTC 1008IM

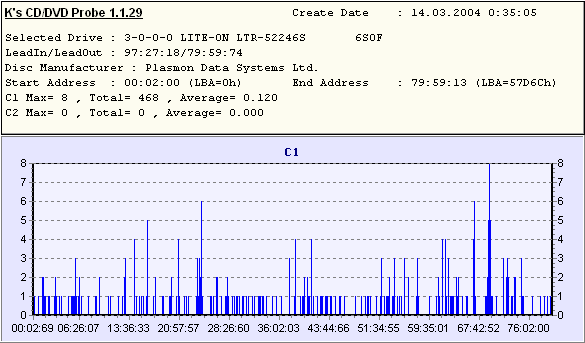

Чтение CD-R диска Mirex, записанного на BTC 1008IM

Чтение CD-R диска Verbatim Pastel (скорость записи 8x), записанного на BTC 1008IM

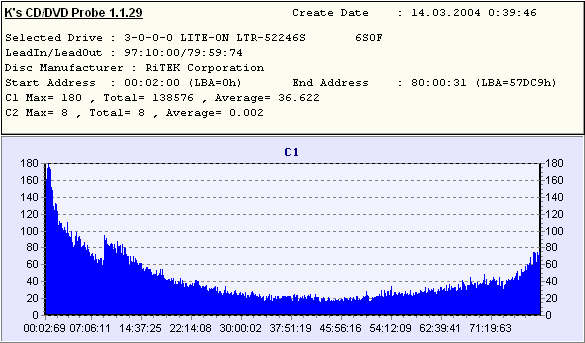

Чтение CD-RW диска TDK 12х , записанного на BTC 1008IM

Чтение CD-RW диска Verbatim 24x, записанного на BTC 1008IM

Overburn

В этом тесте использовались диски со следующими данными в ATIP.

Verbatim 48x
Disc Type = CDR (A+)
Lead In = 97:34:23
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Intenso 99 min
Disc Type = CDR (A-)
Lead In = 96:43:37
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = RiTEK Corporation

Привод 80 min CD-R99 min CD-R
Pioneer DVR-107D 81:23.5190:04.48
BTC 1008IM 81:55:1995:35.15

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

Pioneer DVR-107D BTC 1008IM
Winmark 12602240
Inside transfer 2970 Kb/s2980 Kb/s
Outside transfer 5730 Kb/s5750 Kb/s
CPU Utilization 0.76 %0.58 %
Access Time 115 ms85.2 ms

Результаты NERO CD Speed

Графики чтения тестового CD

BTC 1008IM


BTC 1008IM Pioneer DVR-107D
Average speed 32.35 CAV32.62 CAV
Random Seek 94 ms130 ms
Full Seek 180 ms263 ms
CPU Usage 8X 3 % 6 %
SpinUp Time 1.780.21
SpinDown Time 2.964.01
Disc Recognition Time 9.32 sec1.38 sec
Accurate stream YesYes

CD-ROM Drive Analyzer

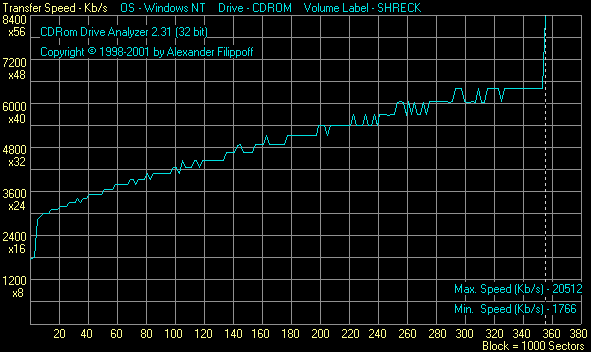

Чтение CD-R дисков
BTC 1008IM

Чтение СD-RW дисков
BTC 1008IM

Чтение «некачественного» CD.

BTC 1008IM

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Результаты BTC 1008IM
  CDDAE EAC
Средняя скорость извлечения 28,4х 12,7х
Количество ошибок 0.00% 0.00%

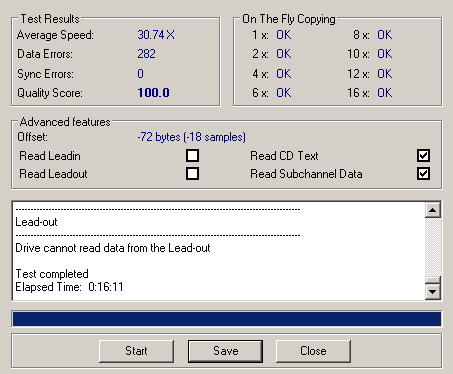

Advanced DAE Quality (Nero CD-Speed)

Тестирование привода BTC 1008IM

Напоминаем, что наиболее подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы по каким-либо причинам не желаете скачивать саму утилиту, мы разместили HTML-файл помощи тестовой утилиты здесь.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а найти его описание можно здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода BTC 1008IM


    BTC 1008IM
  • Errors total Num : 804685
  • Errors (Loudness) Num : 22332 - Avg : -69.2 dB(A) - Max : -27.2 dB(A)
  • Error Muting Num : 2413 - Avg : 1.0 Samples - Max : 2 Samples
  • Skips Num : 0 - Avg : 0.0 Samples - Max : 0 Samples
  • Total Test Result : 77.9 points (of 100.0 maximum)
  • C2 Accuracy : 100.0 %

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод не смог прочитать тестовые файлы.

Прямое копирование данных с 832 MB(92 min) CD-R на жесткий диск

Привод успешно скопировал содержимое 832 MB диска без каких-либо ошибок.

Тестирование привода BTC 1008IM

Время, затраченное на эту операцию, составило:

  • BTC 1008IM — 7 минут 38 секунд.
  • Pioneer DVR-107D — 7 минут 23 секунд.

Физические характеристики привода

Шум при работе

Привод Трей СD-Seek CD общий DVD-Seek DVD общий
BTC 1008IM 7/10 7/10 7/10 7/10 7/10

Привод, в целом, работает достаточно тихо, за исключением некоторых случаев, при использовании плохо сбалансированных дисков и CD-дисков на максимальной скорости. Скорость работы привода можно регулировать с помощью внешних программ, при этом у пользователя будет вот такой диапазон доступных скоростей 4х-8x-16х-20х-24х-28x-32х-40х.

Тепловой режим

Привод Т в корпусе СТ верхней поверхности С Т нижней поверхности С
BTC 1008IM 36 Гр.48 Гр.48 Гр.

При длительной эксплуатации привод нагревается не очень сильно. Однако ставить к нему вплотную другие устройства не рекомендуется, во избежание их перегрева.

Вибрация при работе с плохо сбалансированным CD

При работе привода с разбалансированным диском возникла вибрация, но она не помешала приводу прочесть этот диск без ошибок на достаточно высокой скорости.

Итого

Поневоле хочется сравнить результаты сегодняшнего тестирования с результатами тестирования модели 1004, уж больно похожие получаются результаты. Новая модель привода, так же как и предыдущая, позволяет записывать все типы DVD и довольно шустро и качественно справляется с записью CD-R/RW носителей. Однако качество записи части DVD носителей по-прежнему не очень высокое, что сильно ограничивает пользователей в выборе, как используемых носителей, так и задач, для решения которых может использоваться привод. Все остальные свои функции привод новой модели как всегда выполняет достаточно хорошо. Остается ждать и надеяться, что проблему с качеством записи DVD носителей производителю удастся решить с помощью новых прошивок. Тем более что уже после окончания тестирования производитель выпустил две новые версии прошивки для этого привода.



Благодарим компанию «ELKO»
за предоставленный для тестирования привод BTC 1008IM.

Благодарим компанию «Alion»
за предоставленные для тестирования оптические носители



Роман Шелепов(srl@ixbt.com)
Опубликовано — 15 апреля 2004 года


Комментарии?  Поправки?  Дополнения? srl@ixbt.com
на главную страницуна главную страницуна главную страницу

Новости | 3D-Видео, тюнеры и LCD | iT-Среда | MacLife | Мобильные устройства | Ноутбуки | Носители информации | Платформа ПК | Приложения и утилиты | Принтеры и периферия | ProAudio | Проекторы и ТВ | Сети и серверы | Цифровой звук | Цифровое видео | Цифровое фото | Карта сайта | Поиск

Copyright © by iXBT.com, 1997—2012. Produced by iXBT.com
