Обзор беспроводного роутера Asus RT-AC86U с поддержкой 802.11ac

После первого бума продуктов с беспроводными соединениями по стандарту 802.11ac многие компании-производители роутеров решили придумывать что-то необычное для своих новых моделей. Например, добавить третью микросхему радио и называть устройство «трехдиапазонным», установить сетевой коммутатор на восемь портов, расширить возможности программного обеспечения. Одновременно с этим мы наблюдали и развитие самого стандарта 802.11ac — появление чипов с поддержкой работы с четырьмя антеннами и попытки реализации MU-MIMO. При этом для большинства пользователей, которые заинтересованы в высокой скорости беспроводных подключений своих мобильных устройств и уже используют 802.11ac, чего-то действительно полезного для данного сценария новые модели обычно не предлагали. Не говоря уже о том, что решения верхнего сегмента традиционно интересны в основном лишь энтузиастам или тем, кто имеет повышенные требования к производительности или возможностям оборудования и имеет соответствующий им бюджет.

Компания Asus является одним из наиболее «плодовитых» игроков и в сегменте домашнего беспроводного оборудования. В настоящий момент в соответствующем разделе сайта она предлагает две дюжины роутеров, из которых только одна имеет однодиапазонную точку доступа и только три не поддерживают протокол 802.11ac.

В этой статье мы познакомимся с Asus RT-AC86U — беспроводным роутером класса AC2900 с гигабитными сетевыми портами, портом USB 3.0, двухъядерным процессором и широким набором расширенных функций в прошивке.

Комплект поставки

Роутер поставляется в относительно небольшой картонной коробке с суперобложкой. Для оформления последней используются преимущественно темные тона. Матовый лак удачно сочетается с глянцевым на фотографиях и некоторых других элементах.

На одном из торцов приводится схема портов на задней панели устройства, а на противоположном есть список технических характеристик. Здесь все вполне стандартно и знакомо. Дополнительно потенциальный покупатель может узнать о том, что устройство имеет высокую производительность, специальный дизайн антенн для увеличения зоны покрытия беспроводной сети, оборудована технологиями Trend Micro для повышения безопасности, а также может управляться со смартфона через специальное приложение. На русском языке есть только пара строк общего описания, но большой проблемы в этом нет.

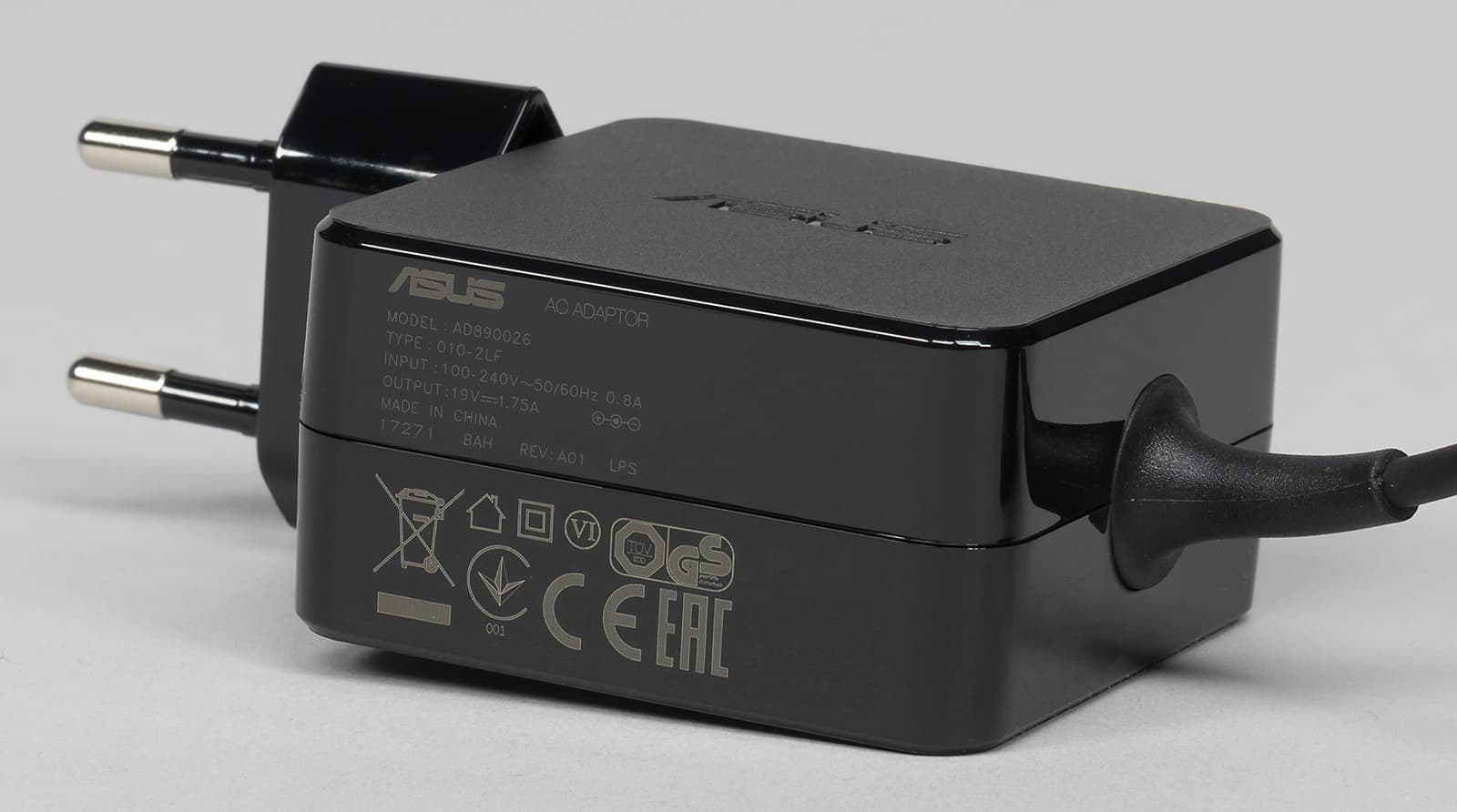

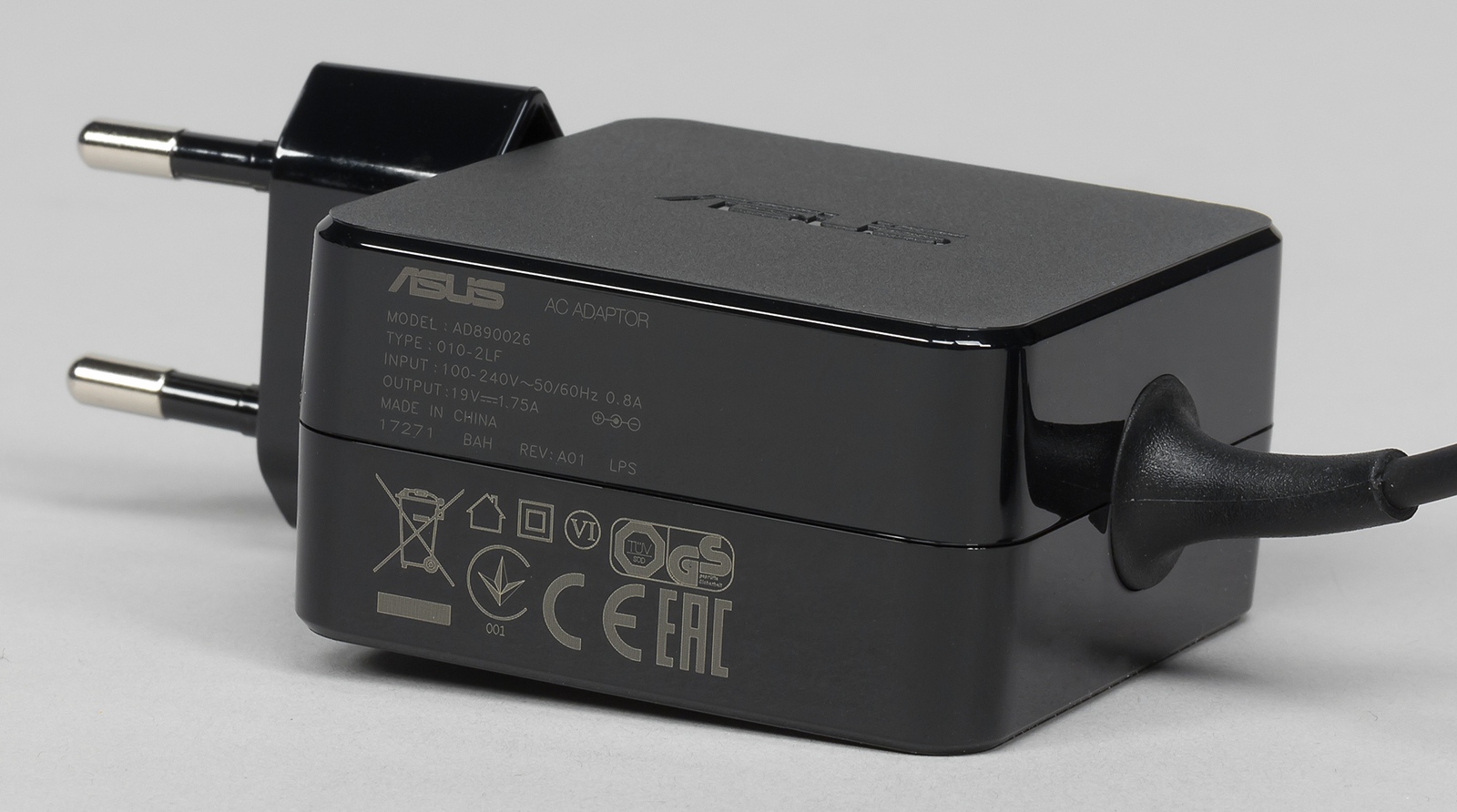

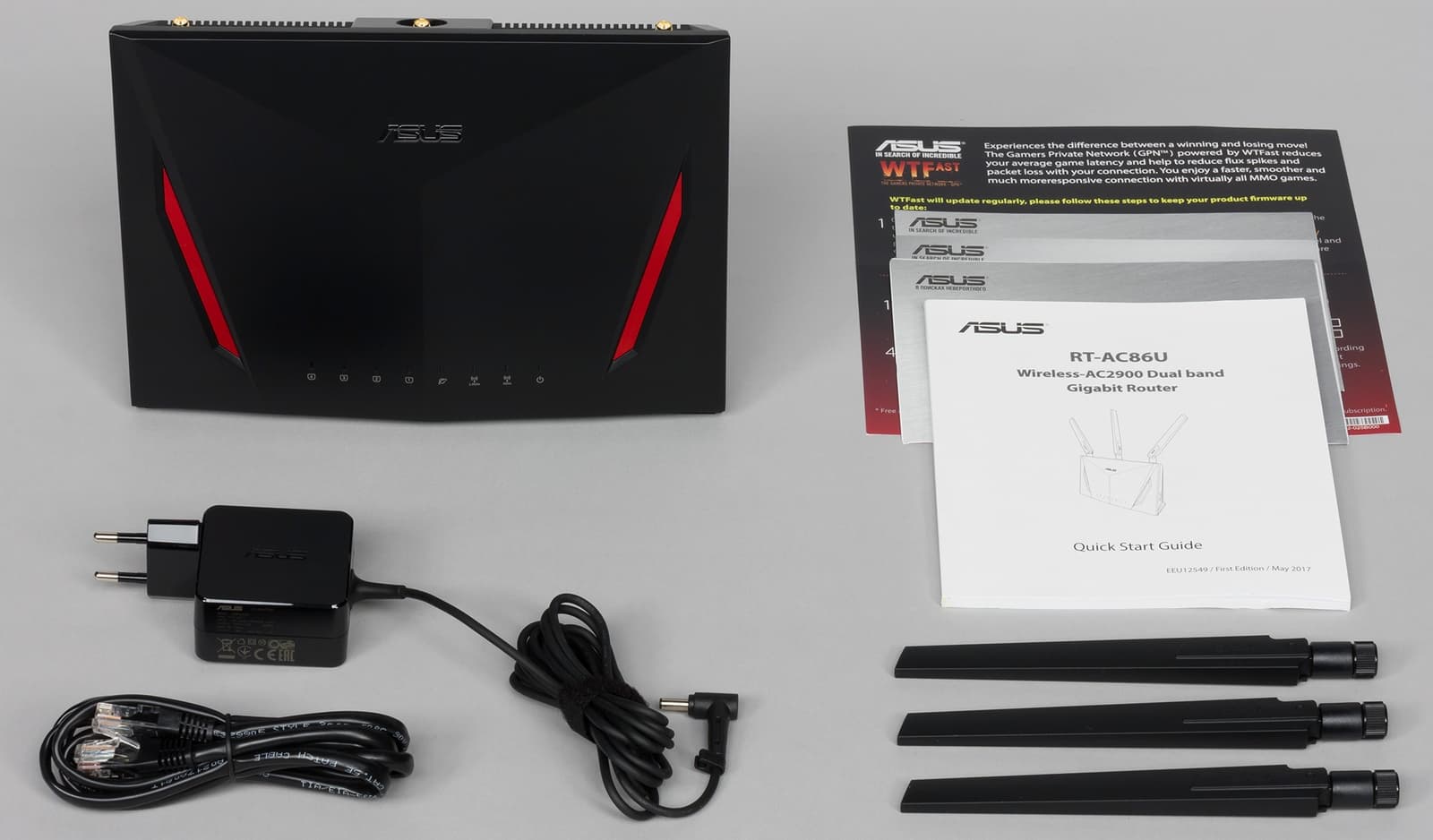

В комплект поставки роутера входят блок питания, три съемные антенны, сетевой патч-корд, печатное краткое руководство по началу работы на нескольких языках, включая русский, а также несколько листовок (гарантийный талон, регистрация VIP, описание функции WTFast). Блок питания небольшой, выполнен в «розеточном» формате и имеет параметры 19 В 1,75 А. Кабель от блока питания имеет липучку, что удобно.

На сайте производителя есть раздел поддержки с электронной документацией, обновлениями прошивки и FAQ. Срок гарантии на данную модель установлен в три года.

Внешний вид

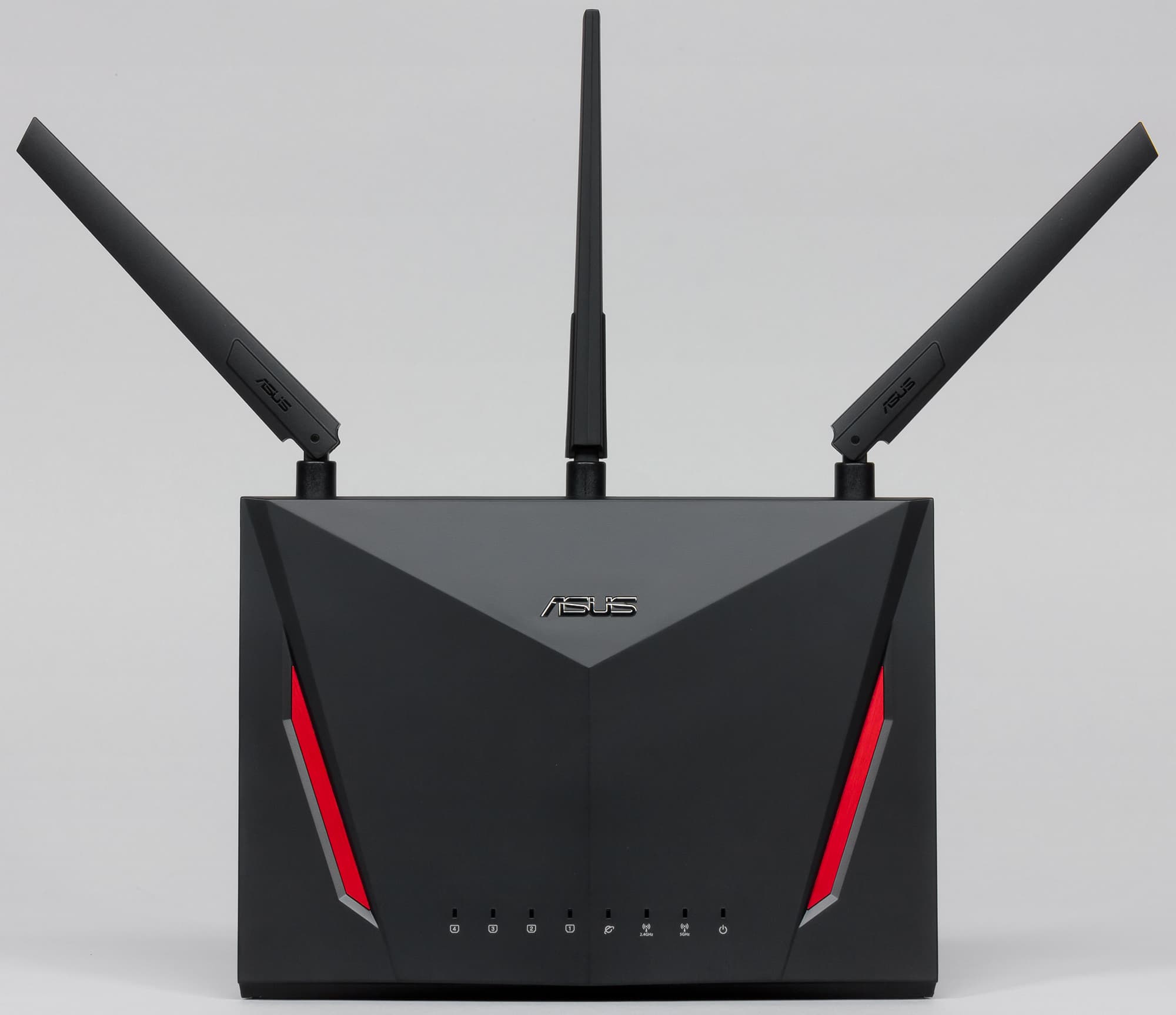

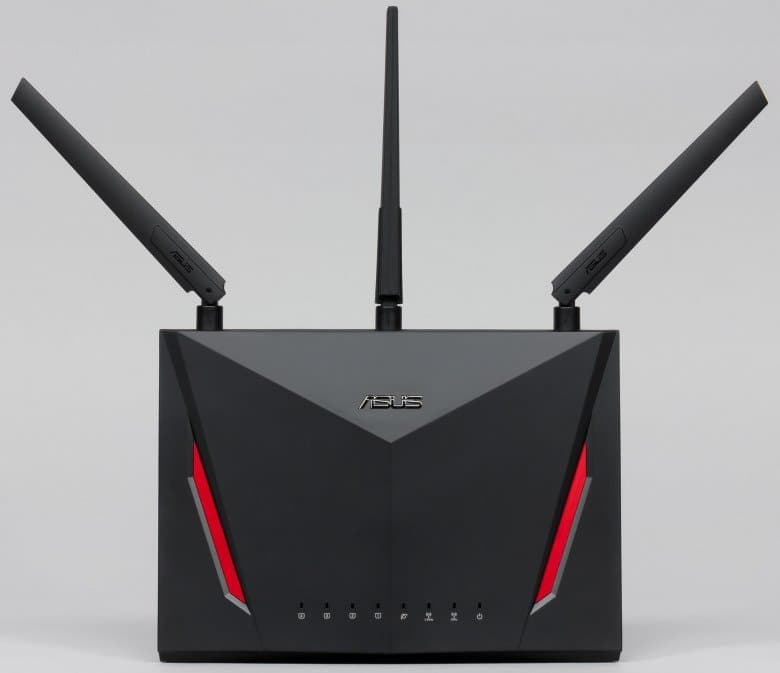

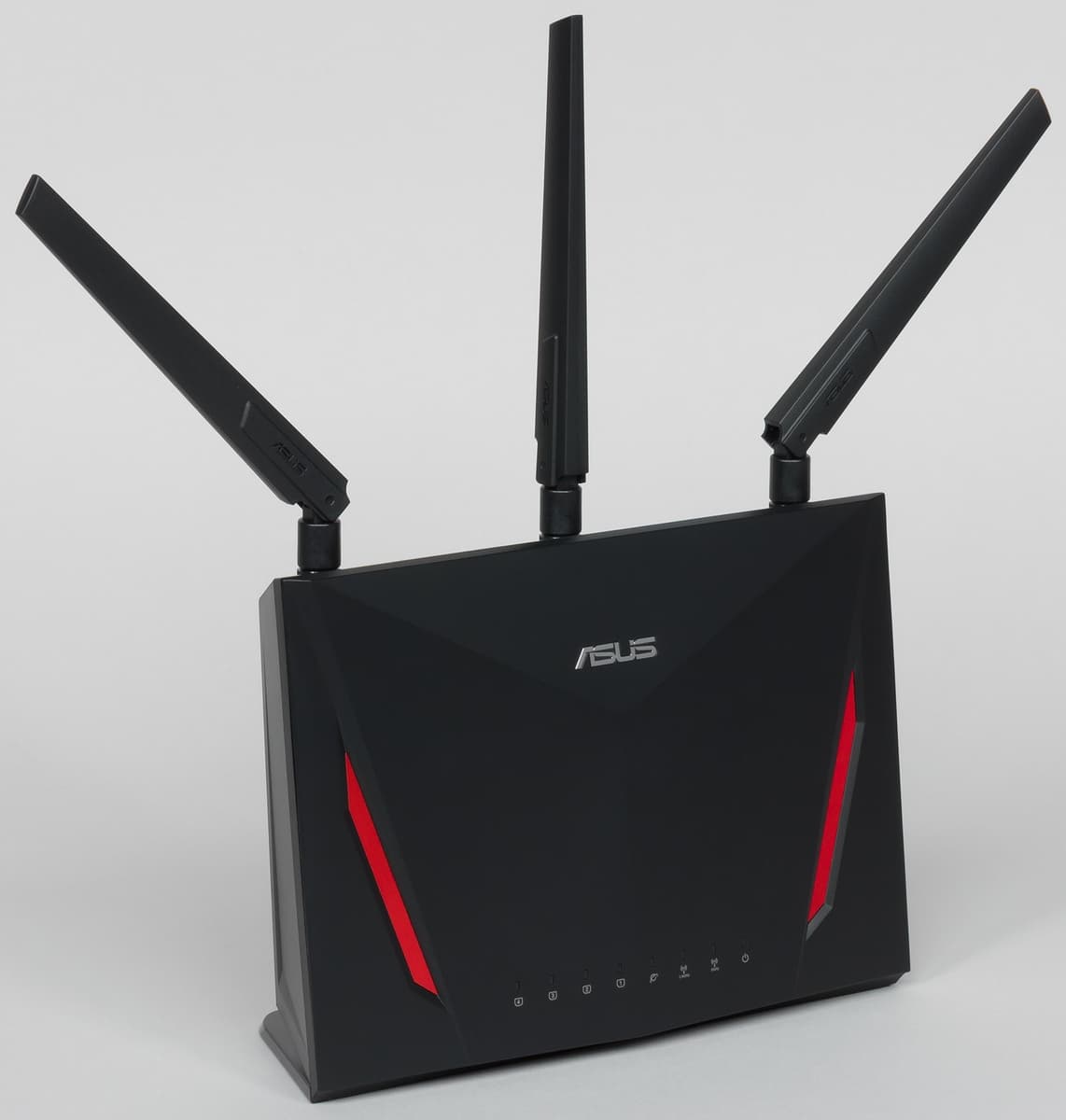

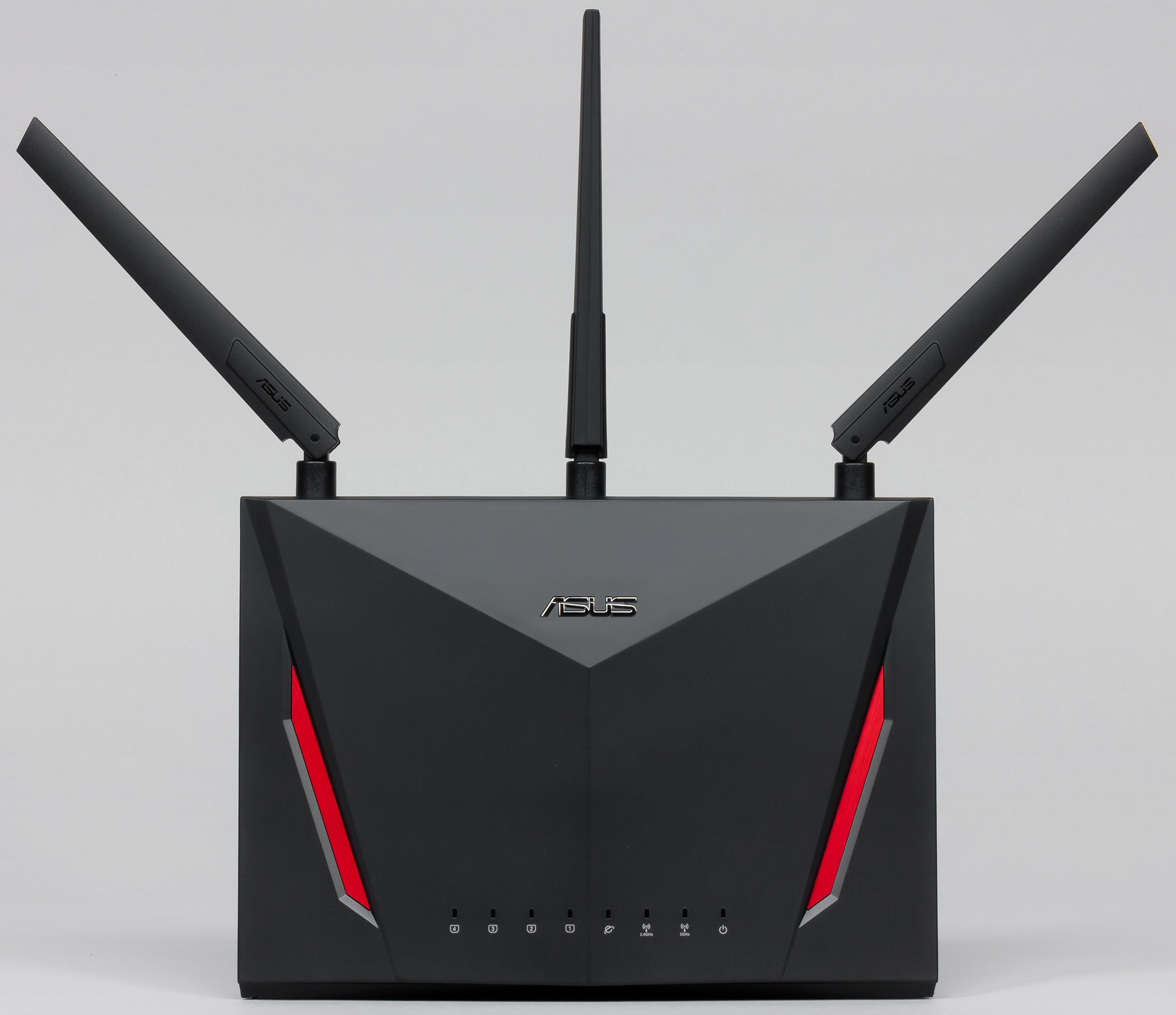

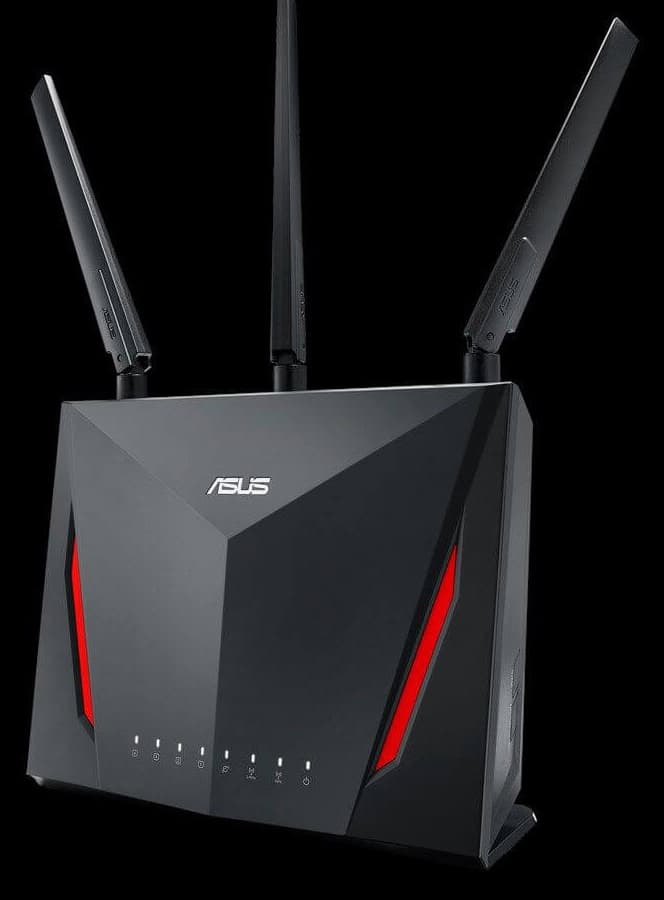

Дизайн модели продолжает линейку «вертикальных» моделей серий 66 и 68. Корпус изготовлен из темного матового пластика. Габаритные размеры без учета антенн и подключения проводов — около 22×9×16 см. Корпус допускает только установку на горизонтальную поверхность, что стоит учитывать.

При этом оформление передней панели поменялось: вместо знакомой «бриллиантовой» сетки здесь используется матовая поверхность с несколькими ребрами и парой вставок «под металл» красного цвета. Дополнительным украшением служит зеркальный логотип производителя.

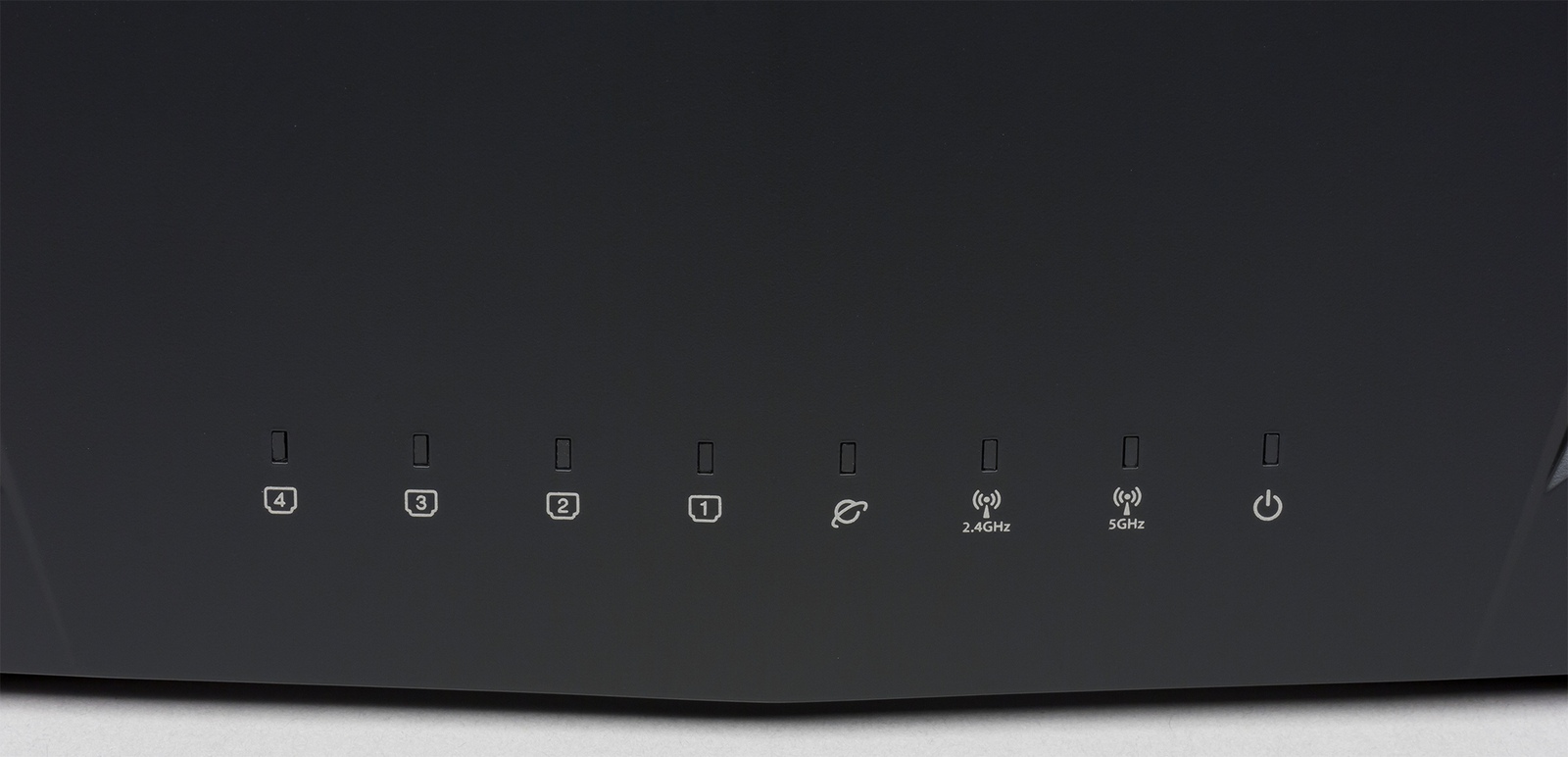

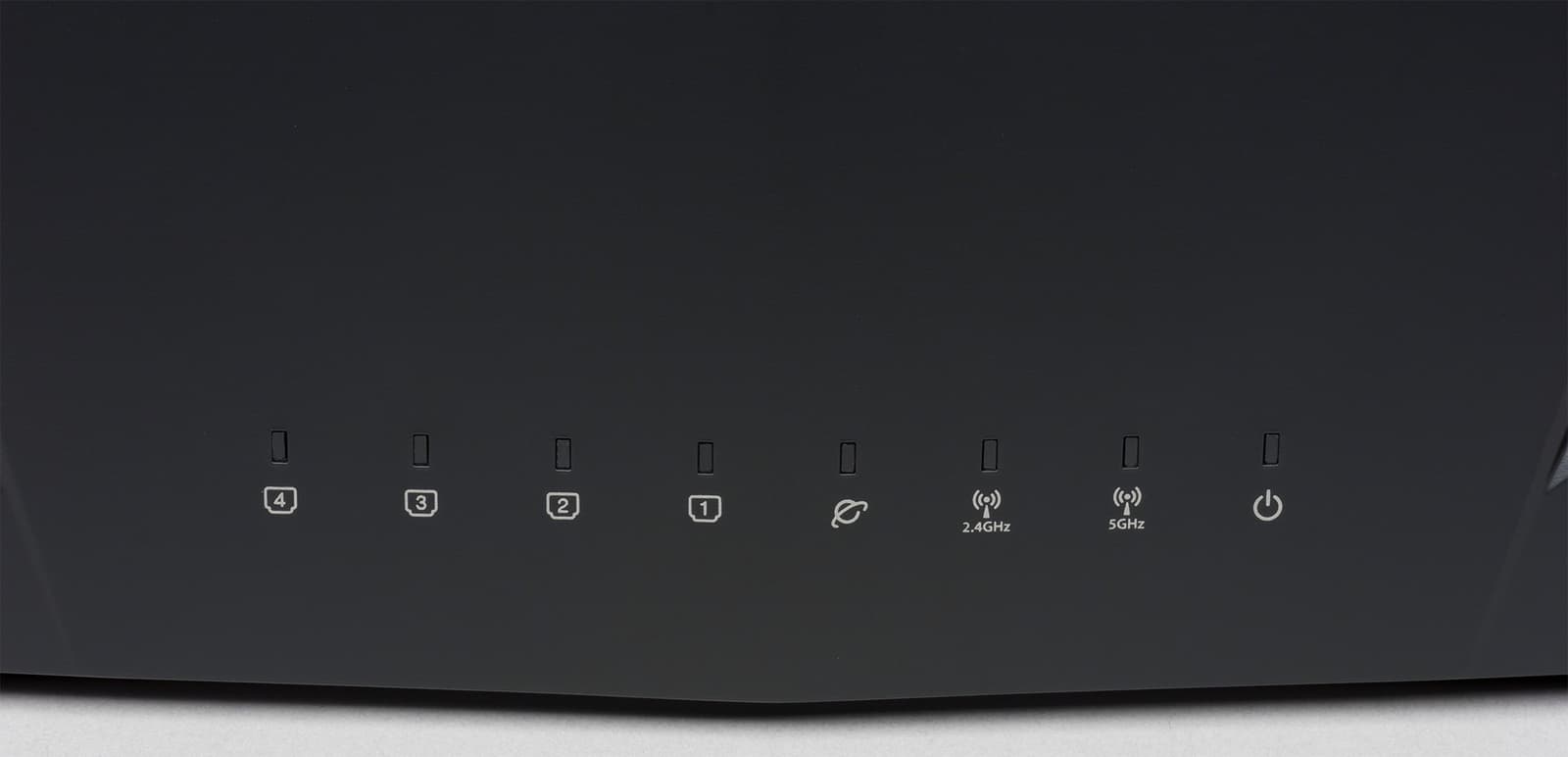

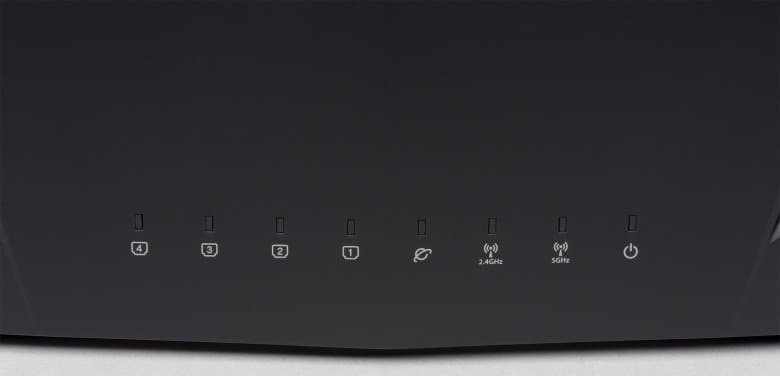

В нижней части панели мы видим восемь индикаторов прямоугольной формы. Большинство используют спокойный белый цвет, но некоторые также могут гореть красным в случае проблем (например, при отсутствии подключения к интернету). Индикаторы для интерфейсов WAN, LAN и Wi-Fi мигают при активном обмене данными.

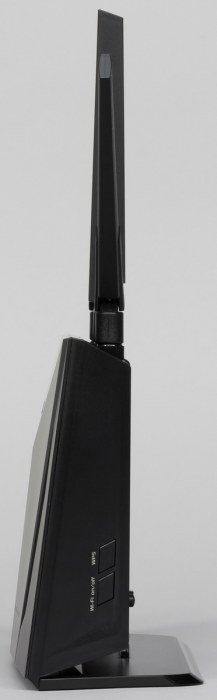

На правом торце корпуса установлены немного утопленные кнопки для подключения клиентов по технологии WPS и оперативного отключения беспроводных модулей роутера. На левом торце ничего нет.

Опирается корпус на широкую подставку с резиновыми вставками. Так что замечаний к устойчивости даже при подключении всех кабелей не будет.

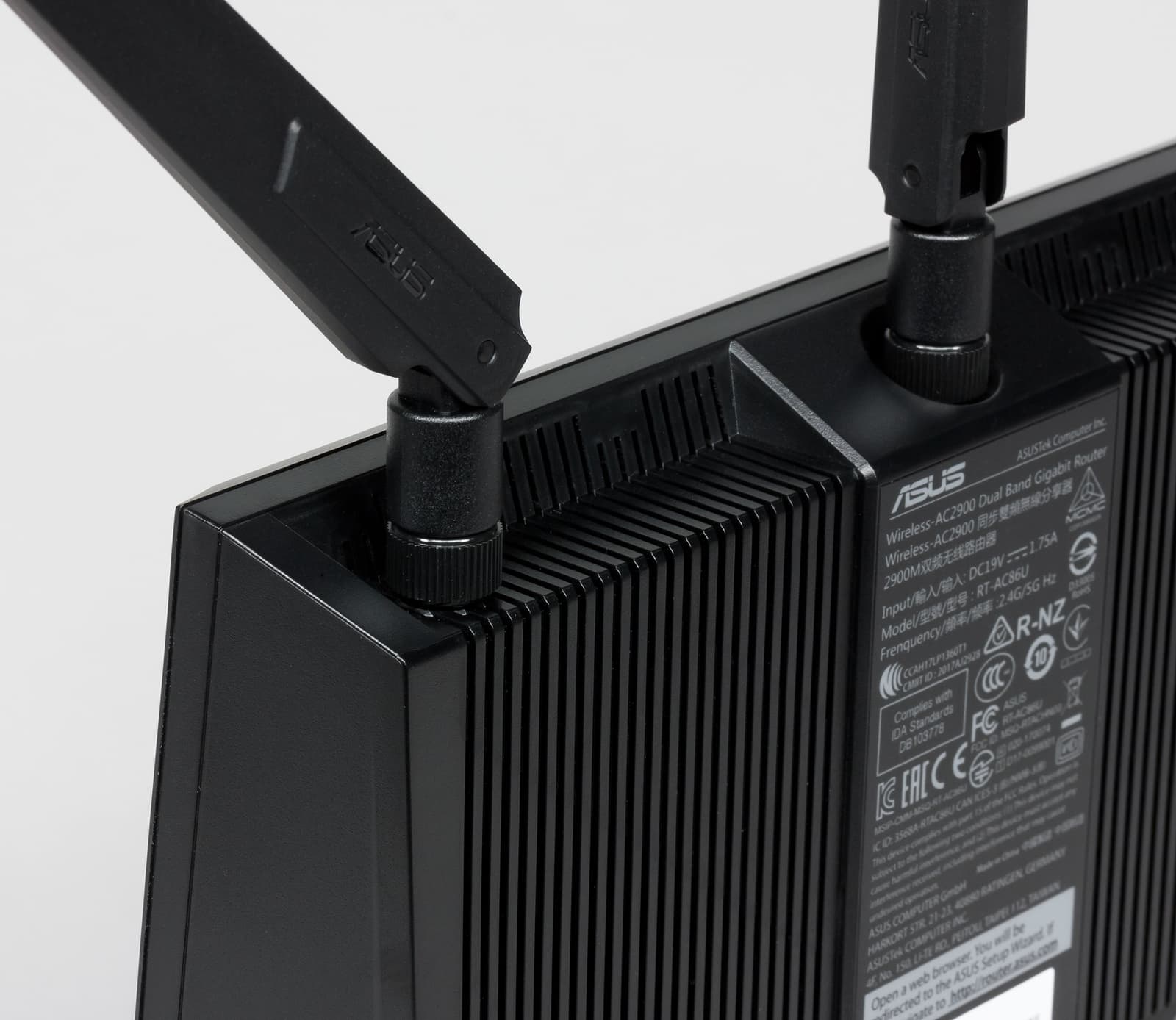

Сверху расположены три разъема для антенн Wi-Fi, между которыми заметны решетки вентиляции. Они продолжаются и на задней панели.

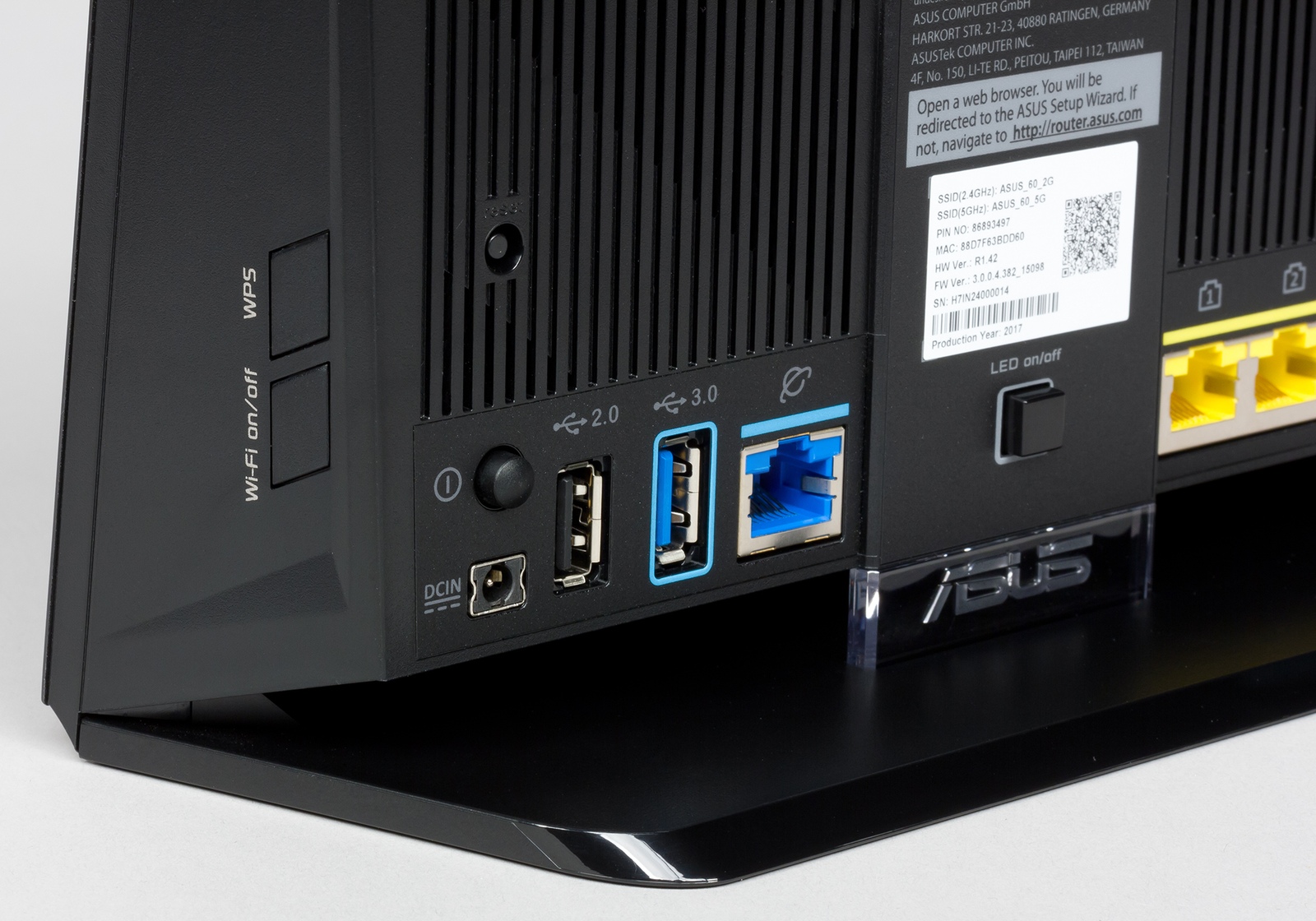

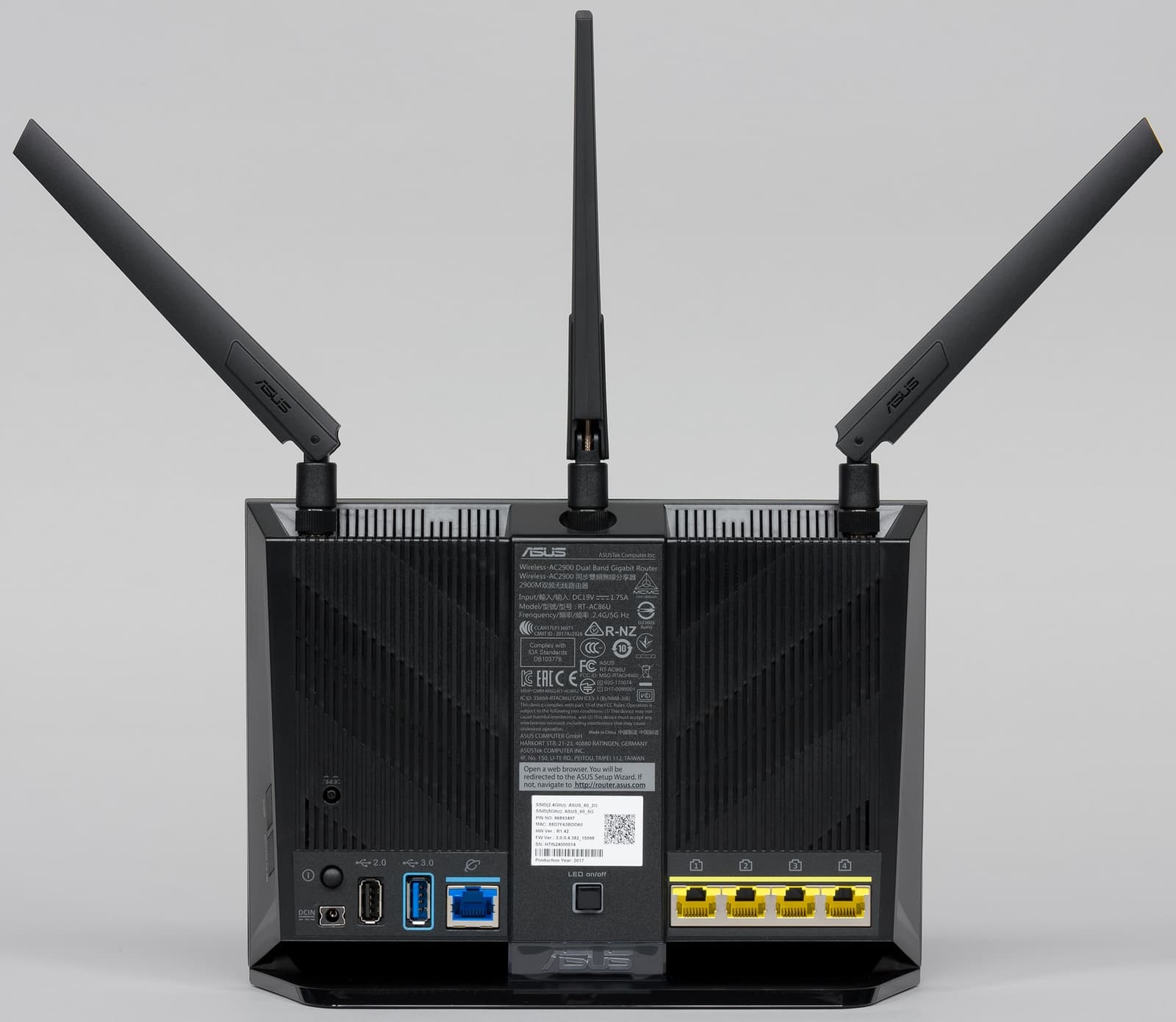

Все подключения и остальные органы управления находятся сзади. Здесь мы видим: скрытую кнопку сброса настроек, вход блока питания с выключателем, порты USB 2.0 и USB 3.0, порт WAN и четыре порта LAN (все без индикаторов — они есть на передней панели, но скорость подключения клиента по ним не узнать). Кроме того, здесь есть кнопка для отключения всех светодиодов. Отметим наличие прозрачной вставки с логотипом компании, которая у некоторых прежних моделей подсвечивалась. В новинке такой функции нет.

Существенных замечаний к конструкции устройства нет. Отказ от уже немного надоевшей сеточки на передней панели и использование красных вставок явно пошли в плюс внешнему виду. Антенны также стали немного интереснее. Жаль, что здесь не реализовали удобных защелок на разъемах, как у модели BRT-AC828. Ну и стоит еще раз напомнить, что данное устройство рассчитано только на установку на столе или на полке. Штатной возможности повесить его на стену нет.

Аппаратная конфигурация

Роутер работает на процессоре Broadcom BCM4906. Этот чип имеет два ядра с архитектурой ARM v8 Cortex-A53 и частотой 1,8 ГГц. Это достаточно современная микросхема, имеющая поддержку шины PCIe, оборудованная контроллерами USB 2.0/USB 3.0, пятипортовым гигабитным сетевым коммутатором и различными «ускорителями» (есть и SATA, но в данной модели он не используется). Объем флэш-памяти роутера составляет 256 МБ, а оперативной — 512 МБ. В других устройствах Asus данная SoC не встречается.

На печатной плате расположены два радиоблока — BCM4365E для диапазона 2,4 ГГц и BCM4366E для диапазона 5 ГГц. Первый поддерживает стандарты 802.11b/g/n с максимальной скоростью подключения до 750 Мбит/с, что обеспечивается работой с тремя антеннами и новыми режимами модуляции и требует их поддержки на стороне клиента. Говорить о широком распространении таких адаптеров, пожалуй, не стоит, так что с большинством устройств в 802.11n можно получить только 150 Мбит/с на антенну. Однако все-таки некоторым пользователям эта возможность может пригодиться. Второй чип поддерживает 802.11a/n/ac и схему 4×4:4. Для ее реализации внутри корпуса роутера есть четвертая антенна для диапазона 5 ГГц. BCM4366E поддерживает максимальную скорость подключения 2167 Мбит/с для модуляции 1024QAM, без нее можно рассчитывать на 433 Мбит/с на антенну. Так что суммарно роутер получил класс AC2900. Интересно, что формально и BCM4365E, и BCM4366E поддерживают оба диапазона, но для унификации, вероятно, было проще поставить похожие микросхемы. Отметим, что для них также заявлено поколение Wave2 и поддержка MU-MIMO, Beamforming и других технологий.

Все ключевые микросхемы, кроме флэша, расположены с одной стороны печатной платы и закрыты экранами, поверх которых закреплен относительно небольшой радиатор. С обратной стороны платы также есть пластина для улучшения теплового режима, установленная через специальные прокладки. Во время тестирования замечаний к температуре не было.

Для линий порта USB 3.0 используется дополнительный экран. На печатной плате присутствует консольный порт (напомним, что в прошивке предусмотрен доступ по Telnet и SSH).

Тестирование роутера проводилось с прошивкой версии 3.0.0.4.382.18219.

Настройка и возможности

Заводская конфигурация роутера требует обязательного изменения пароля администратора, настройки подключения к интернету и параметров беспроводных сетей. Данные операции можно осуществить через мастер настройки при первом входе на устройство через браузер или с применением мобильного приложения. В дальнейшем настройка роутера осуществляется через привычный веб-интерфейс. Дизайн не отличается от ранее рассмотренных моделей. По списку возможностей устройство близко к топовым решениям данного производителя. В частности, здесь есть такие дополнительные функции как AiProtect, анализ и контроль трафика, Game Boost, AiCloud, сервер VPN, гостевые беспроводные сети и многое другое.

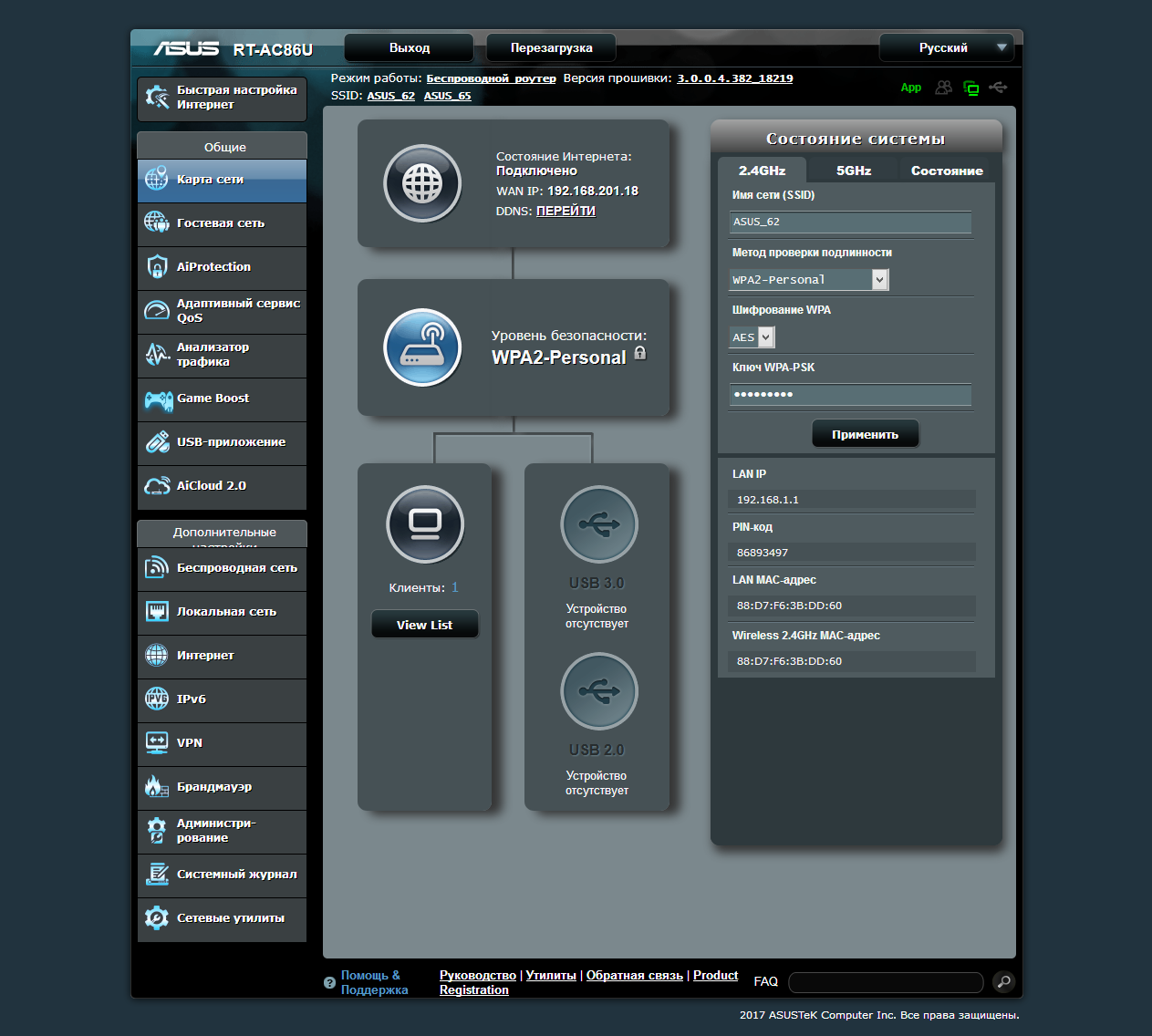

Учитывая, что и возможности и веб-интерфейс прошивок Asus мы описывали уже много раз, для разнообразия в этой статье попробуем программу для смартфона.

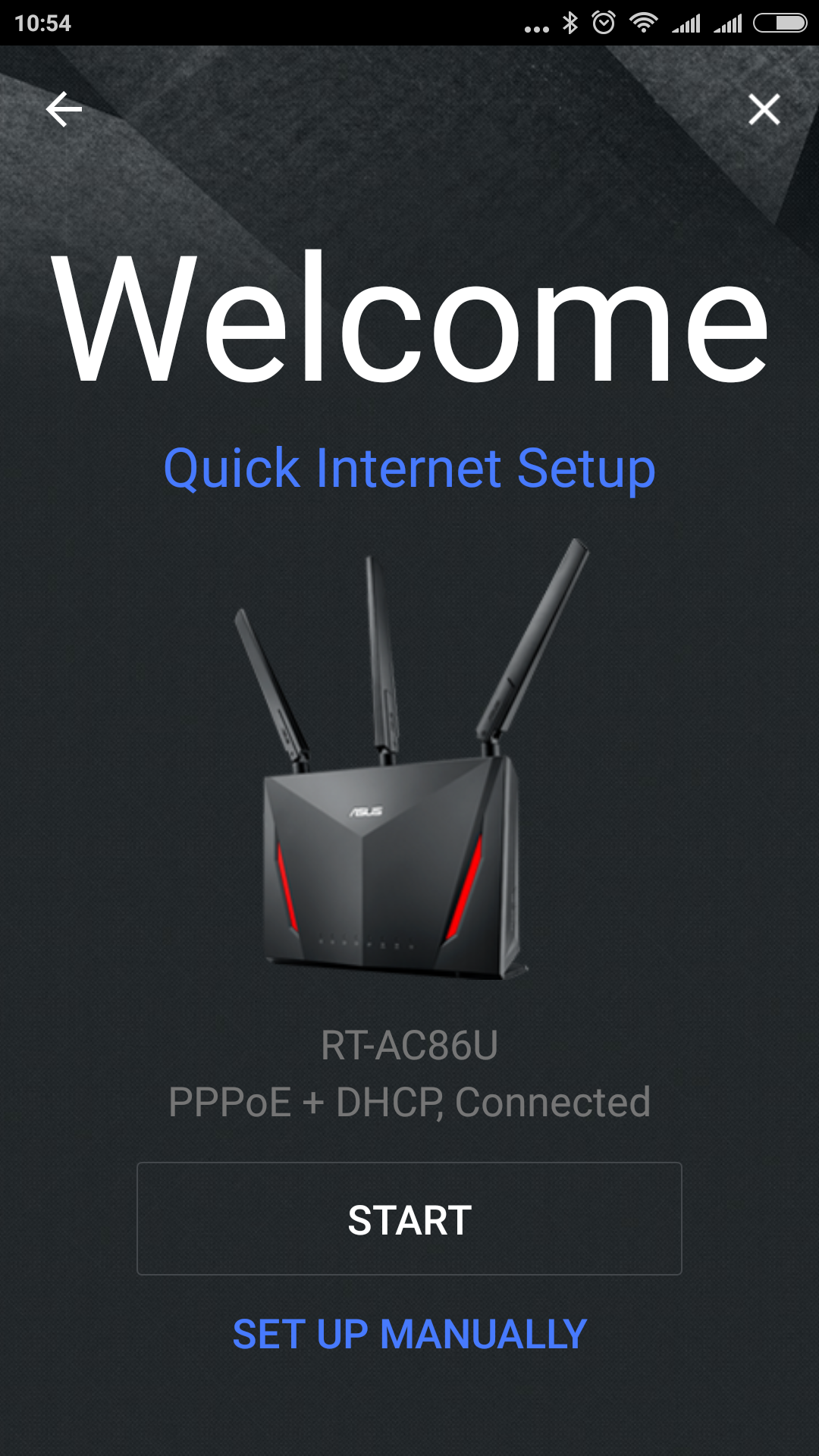

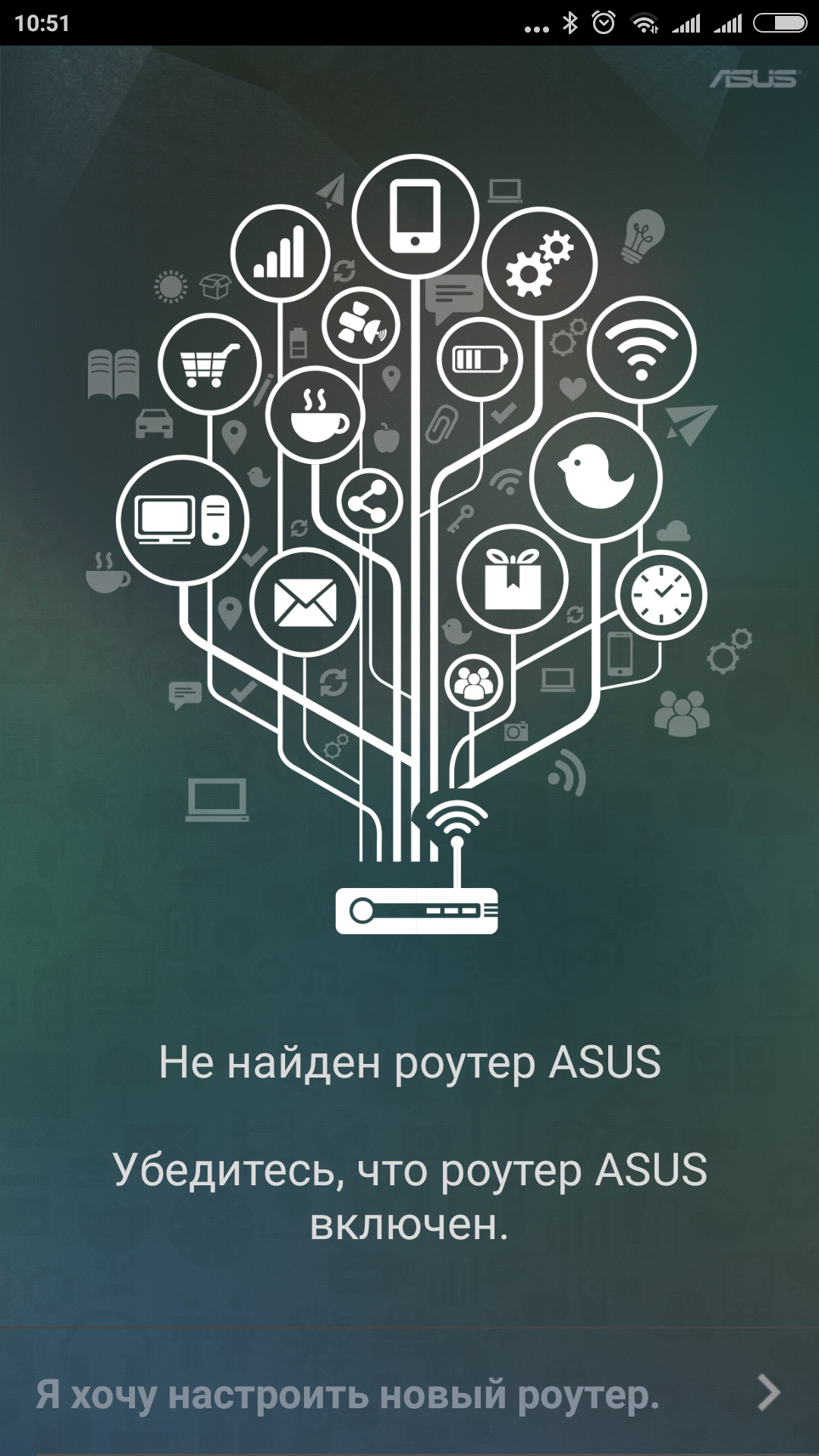

Итак, у нас есть роутер «из коробки» и смартфон, на котором установленная программа Asus Router, доступная для Android и iOS. Кстати, в магазинах есть и еще пара программ, которые могут оказаться полезными пользователям данного устройства. После запуска программы выбираем пункт «Я хочу настроить новый роутер». При наличии соответствующих разрешений, утилита сама находит беспроводные сети нового роутера и предлагает к ним подключиться.

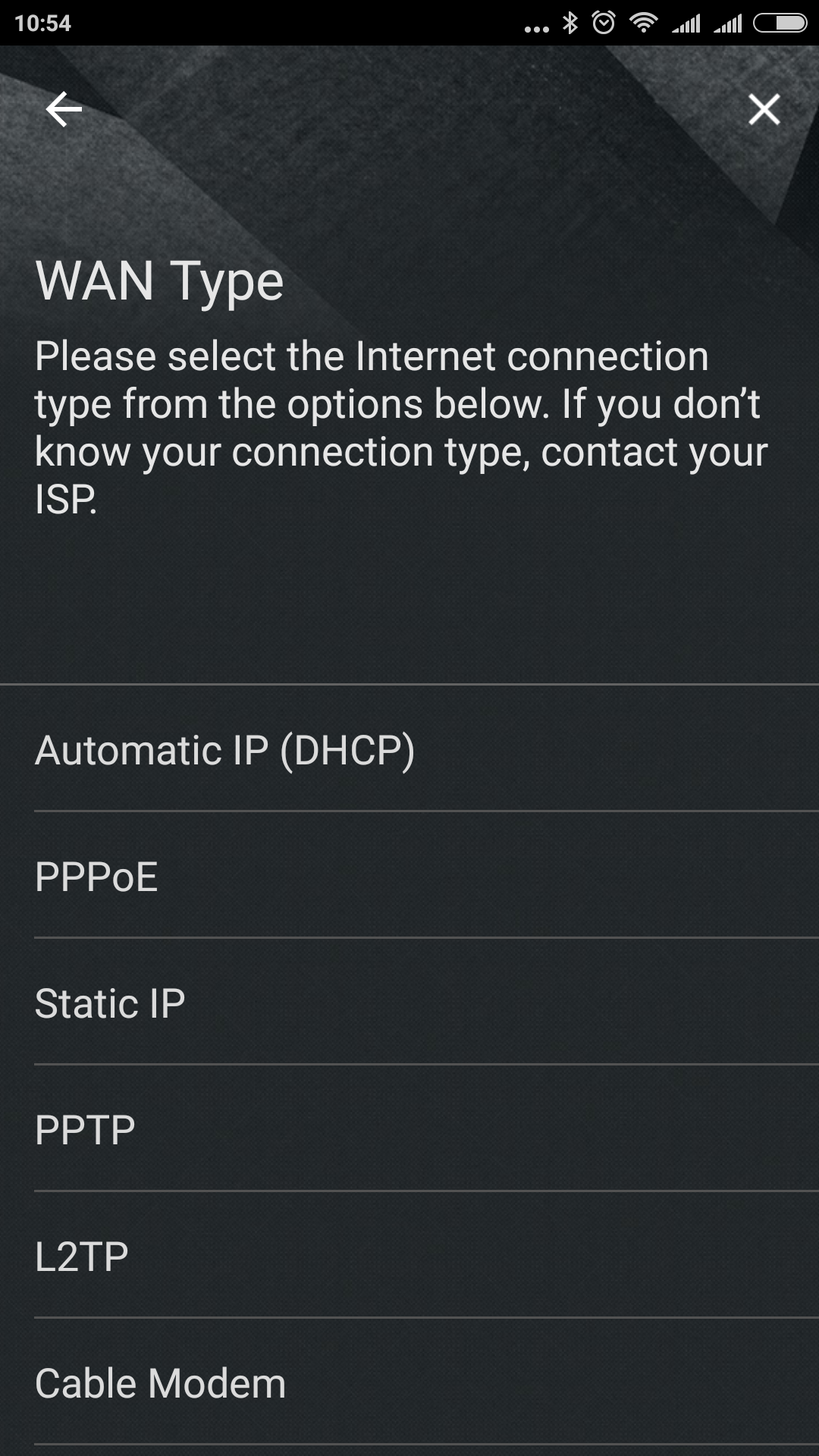

Далее у вас есть возможность настройки параметров подключения к интернету, если то, что роутер нашел самостоятельно вам не подходит. Также в мастере можно изменить имена и пароли беспроводных сетей и имя/пароль администратора. Данный помощник повторяет вариант из веб-интерфейса.

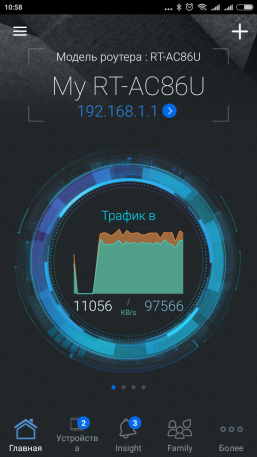

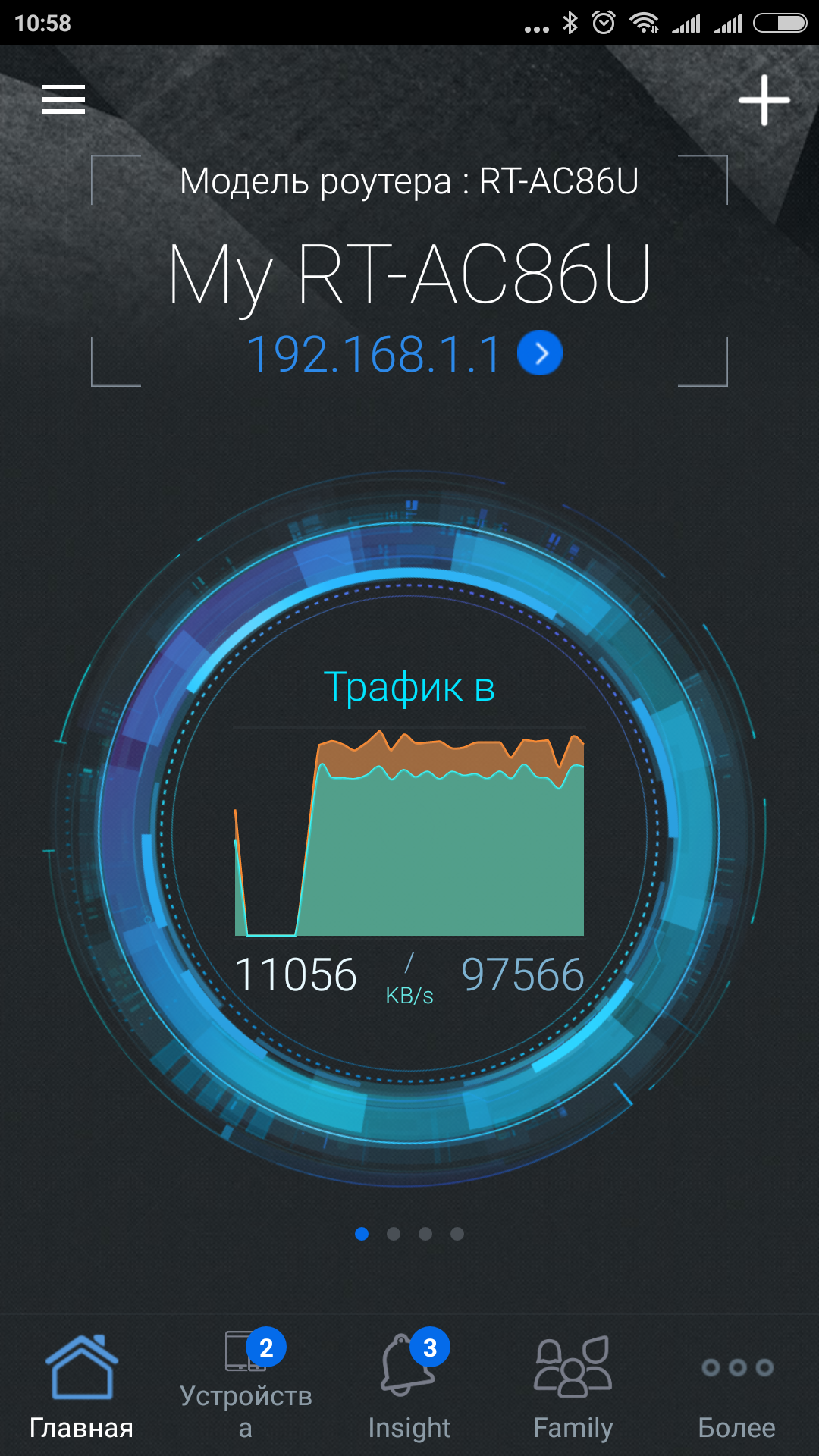

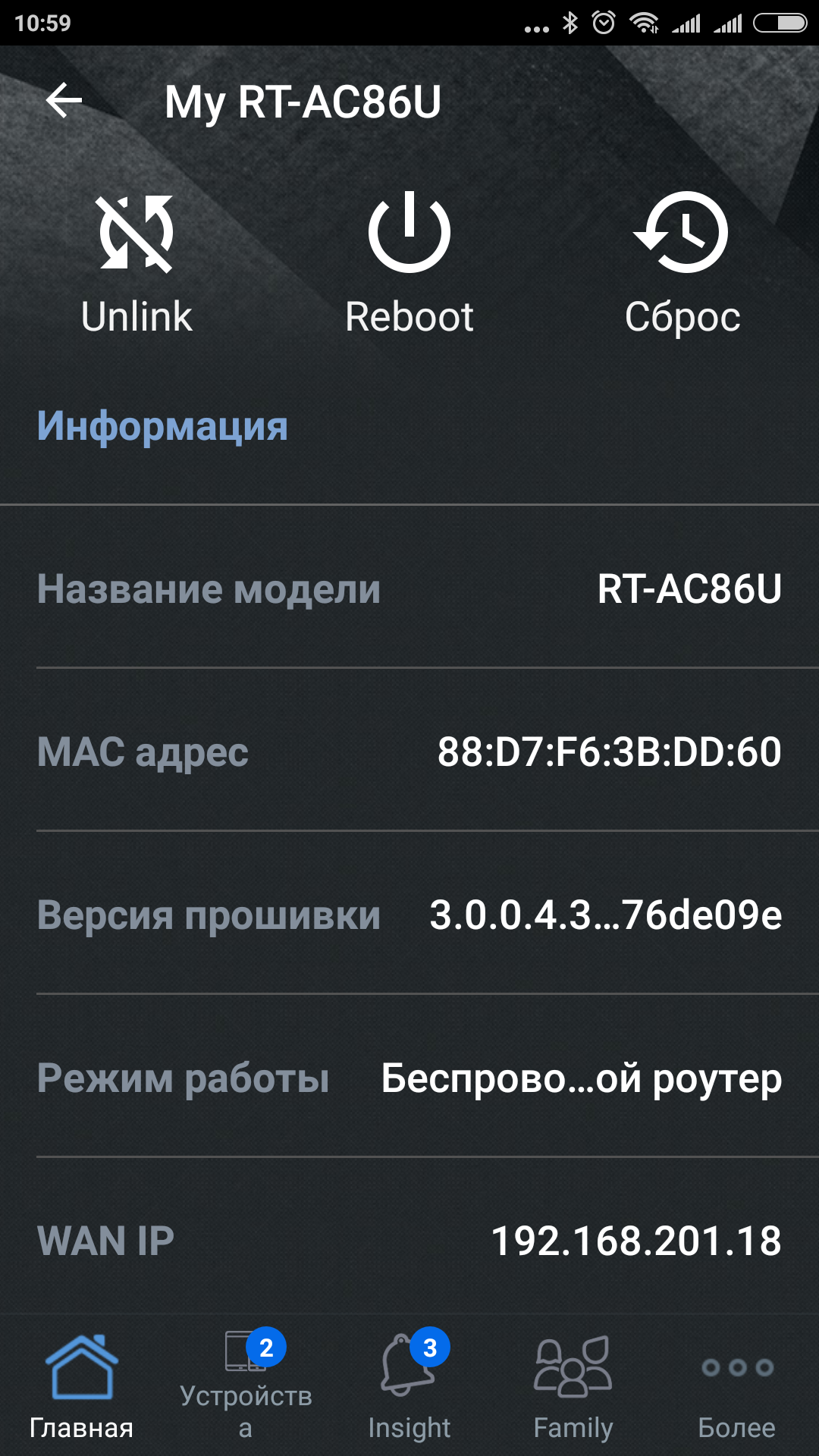

На основном экране программы отображается модель и имя роутера, а также текущая нагрузка на интернет-канал и несколько иконок меню. Если коснуться первого пункта, то на экран будет выведена информация по модели, прошивке, режиму работы, адресам и другие данные о роутере. После касания графика можно будет посмотреть более подробную информацию по трафику по интерфейсам — интернет, проводная сеть, точки доступа.

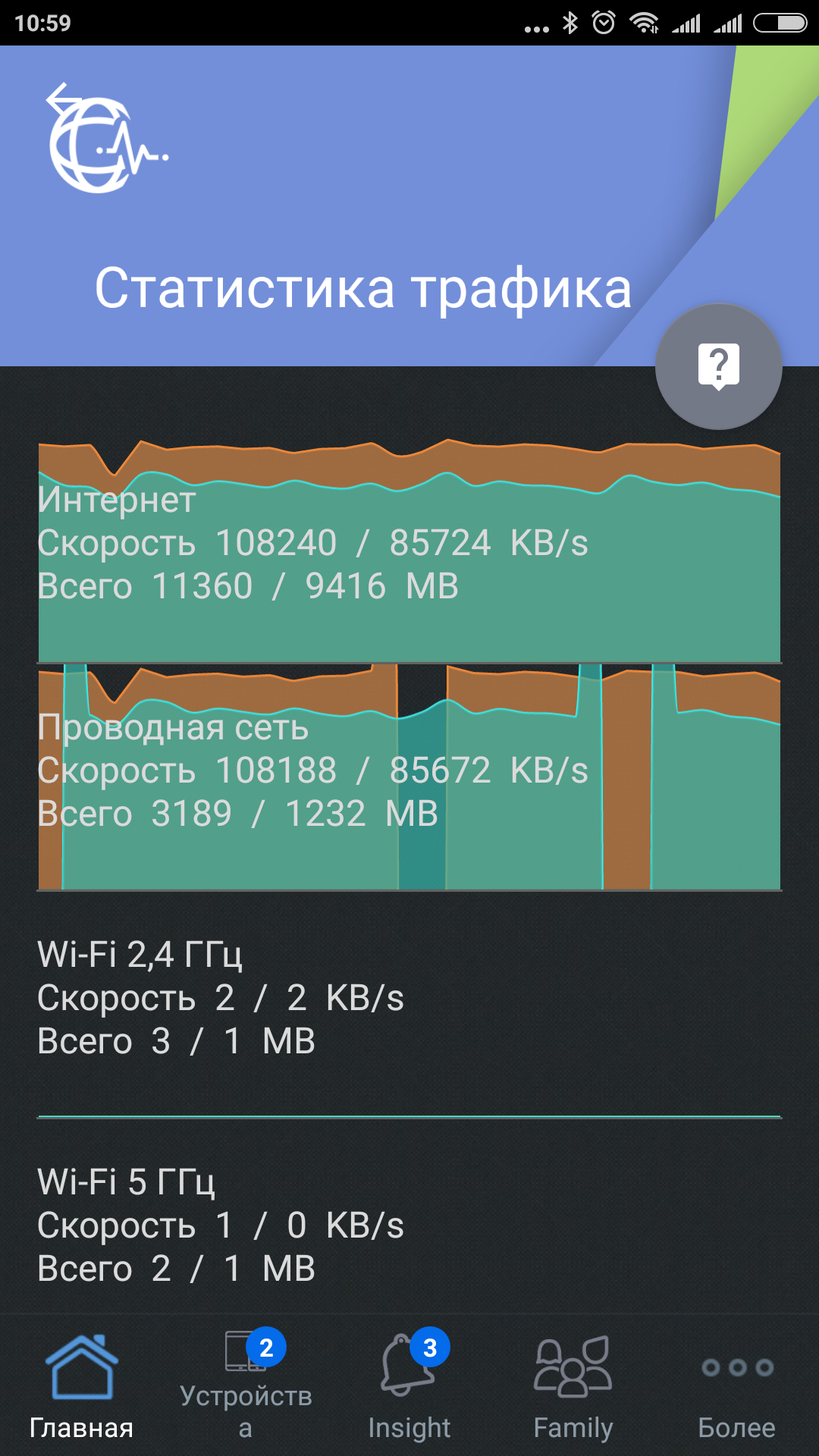

Кроме того, можно перелистывать центральную область для просмотра дополнительных данных: число клиентов, имена беспроводных сетей, нагрузка на процессор и оперативную память.

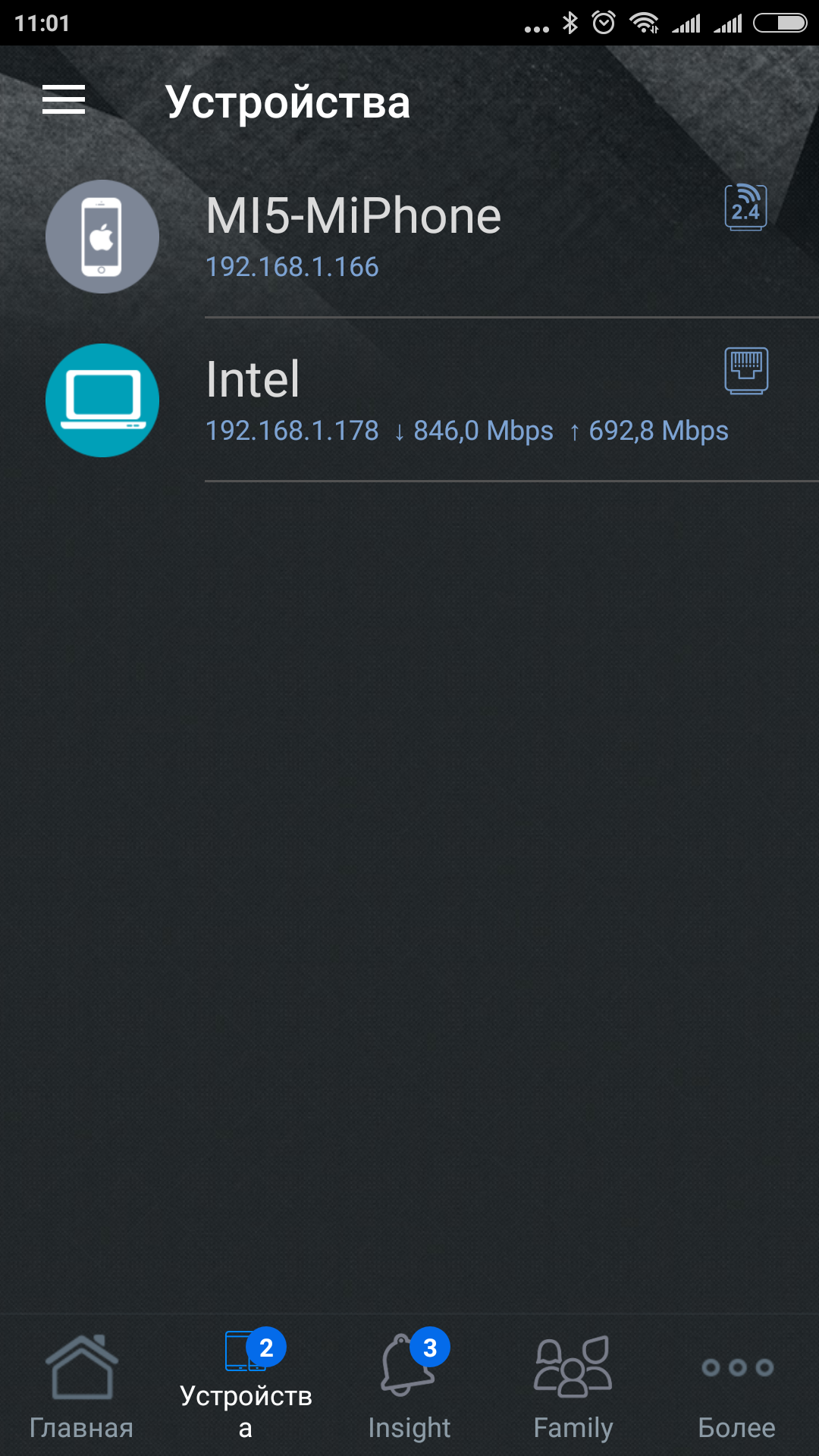

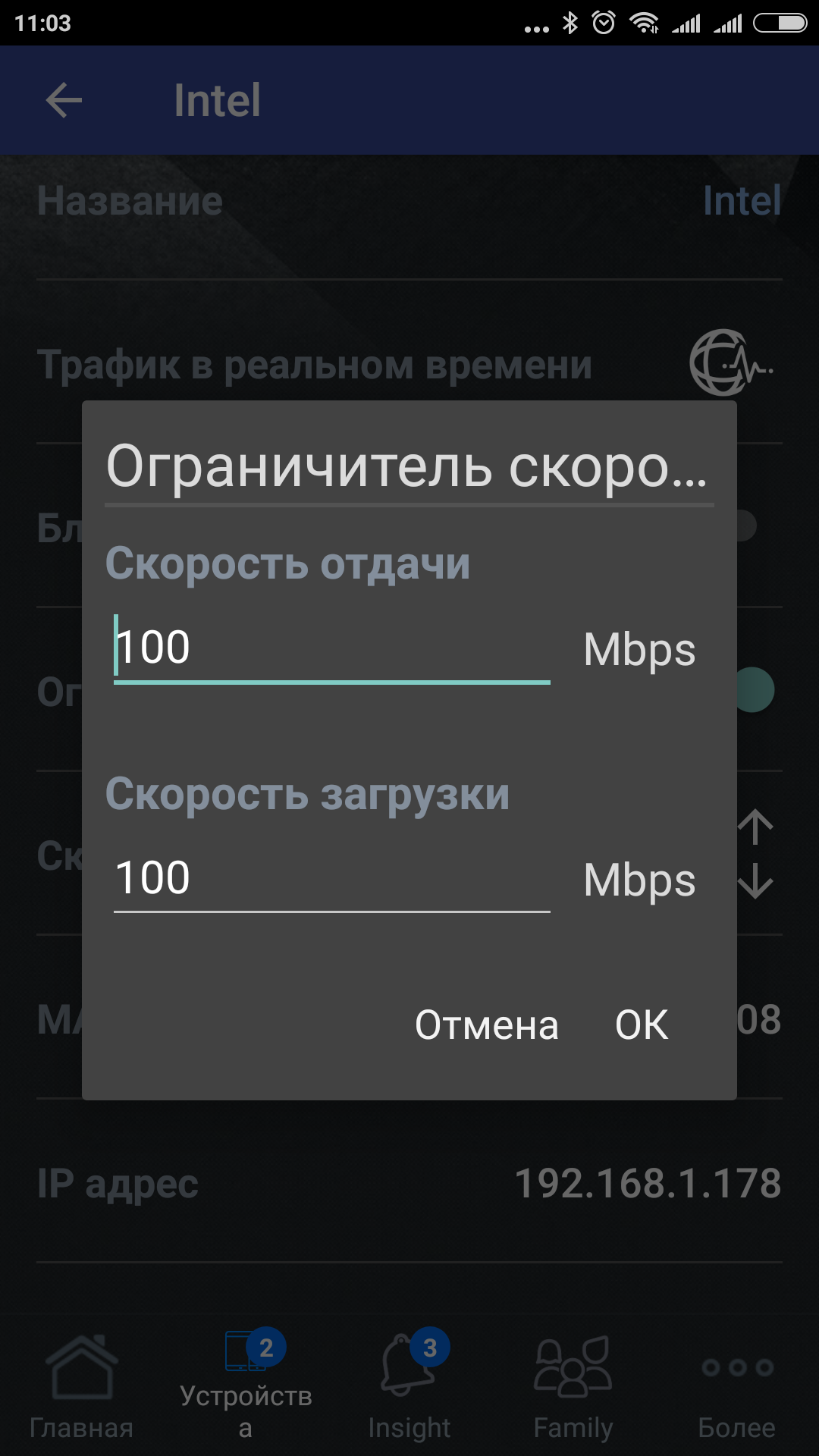

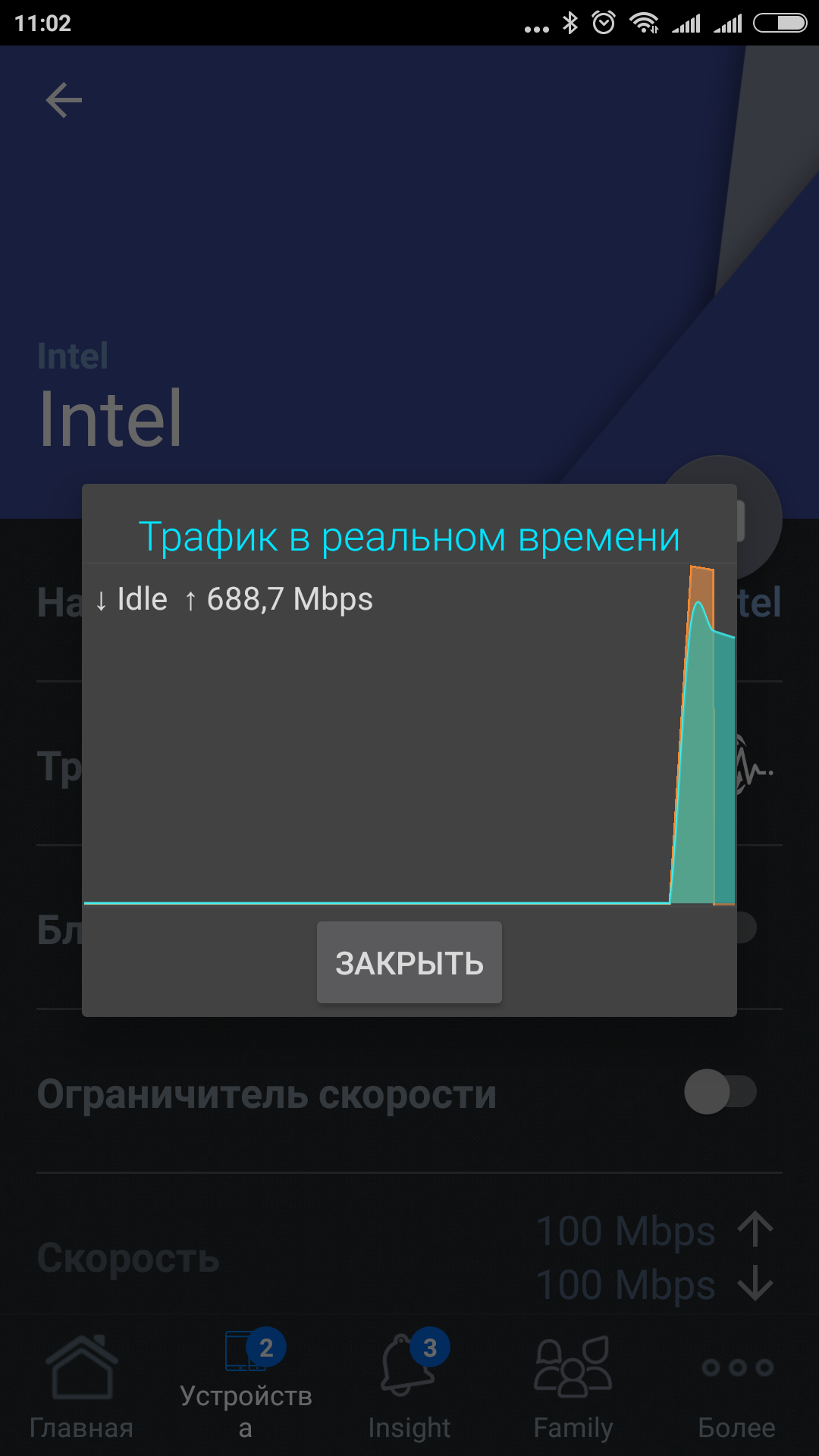

Пункт меню «Устройства» покажет вам текущий список клиентов с типом подключения и IP-адресами. Из него можно перейти в параметры настройки каждого устройства, где можно посмотреть именно его трафик, блокировать доступ к интернету, ограничить скорости приема и передачи, а также переименовать клиента. Отметим, что все операции осуществляются «на лету» без перезагрузки роутера.

Раздел с непереведенным названием «Insight» представляет собой встроенную систему помощи для настройки домашней сети на максимально безопасный режим работы. В частности, в нем собраны советы и рекомендации, а также ссылки на соответствующие функции.

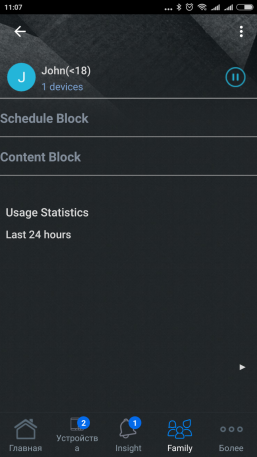

Следующий интересный пункт — «Family». Учитывая число гаджетов, возможность группировки их по пользователю с настройкой единой политики доступа к интернету и фильтрации контента выглядит полезной, особенно для родителей.

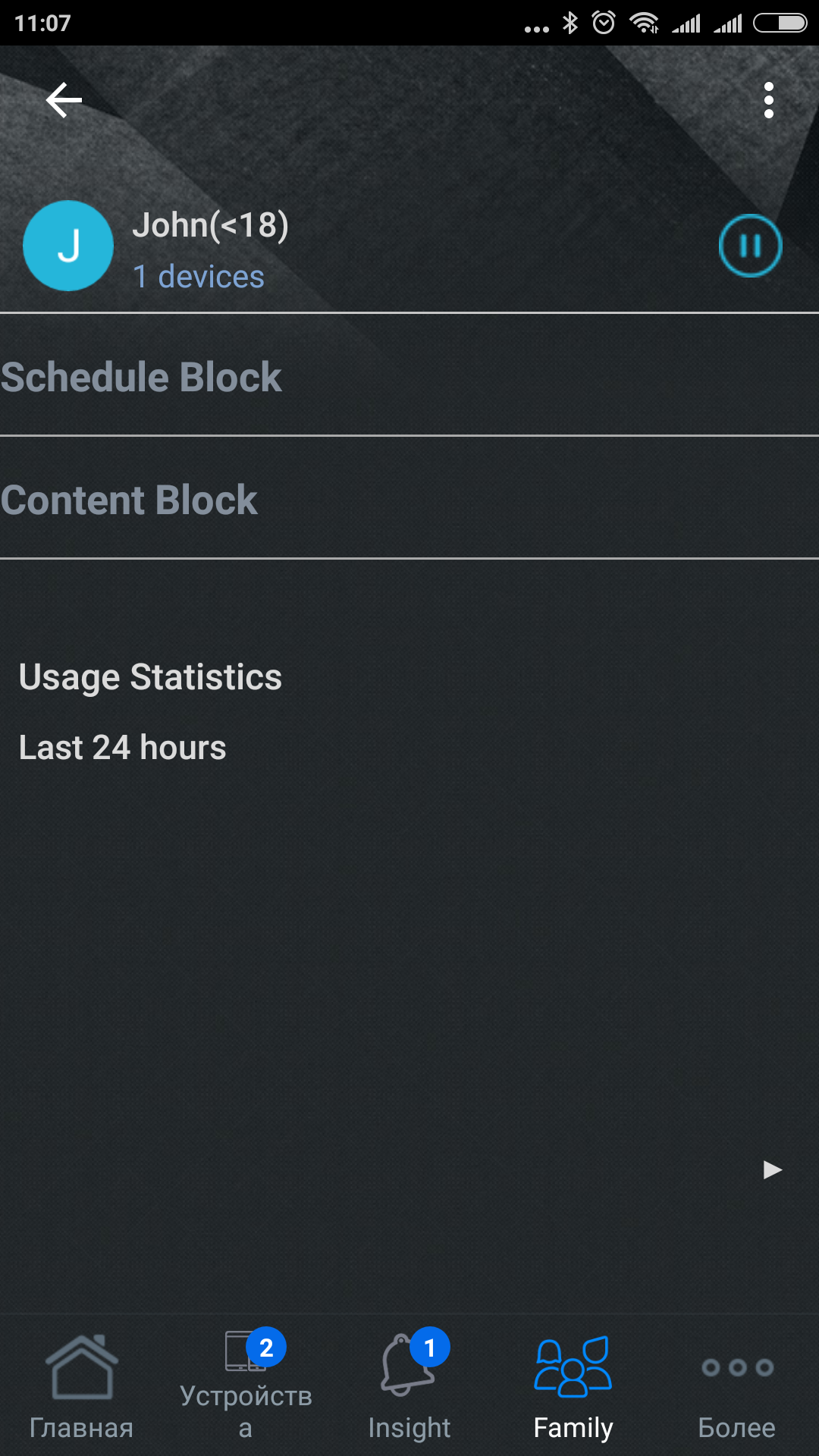

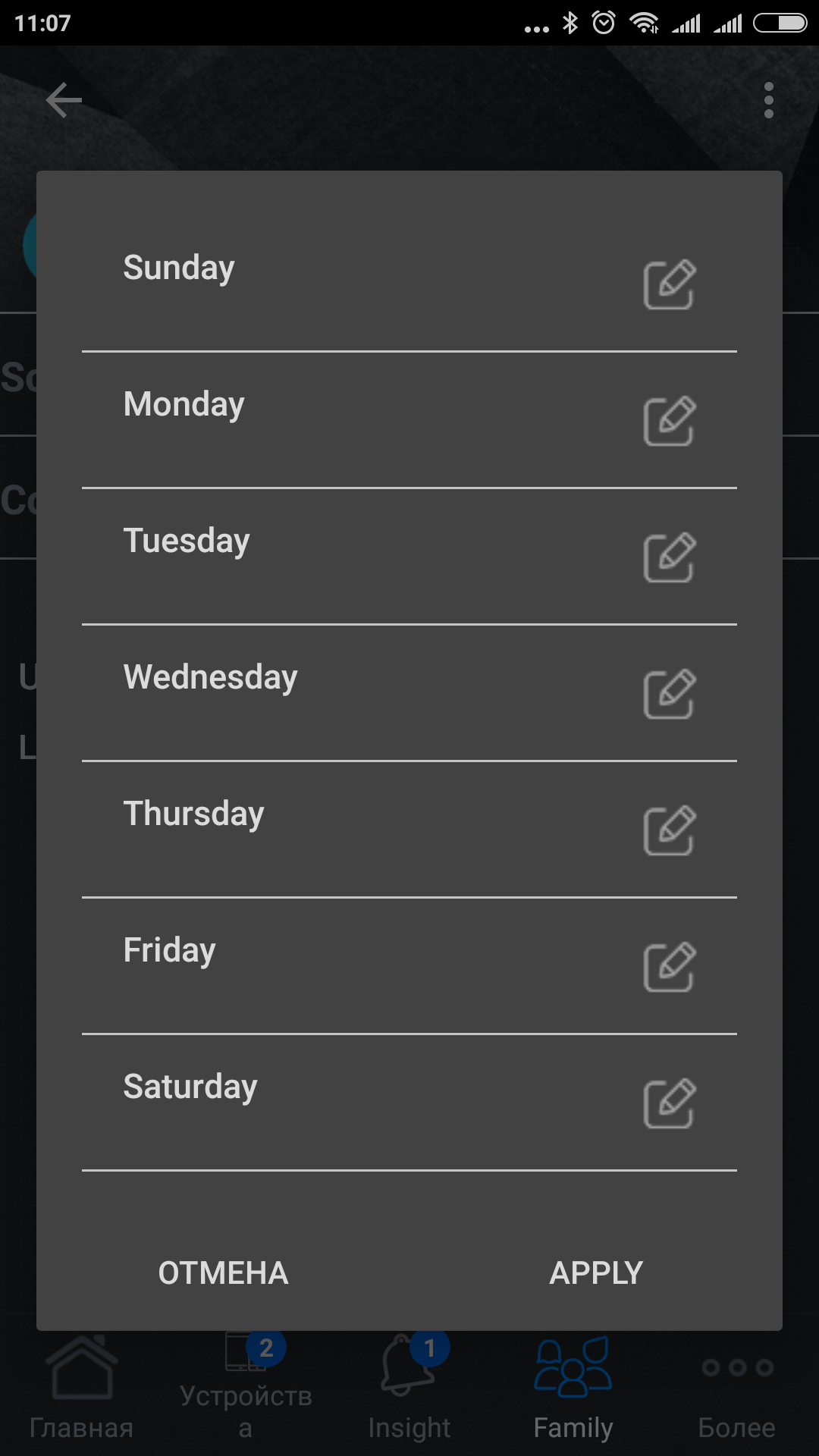

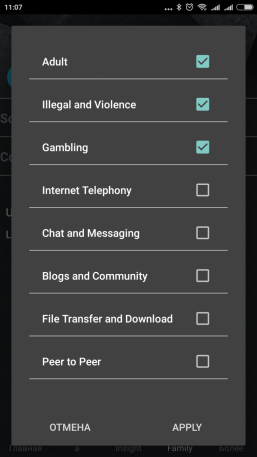

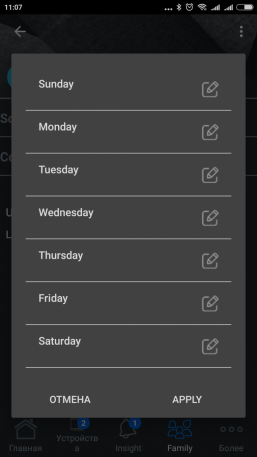

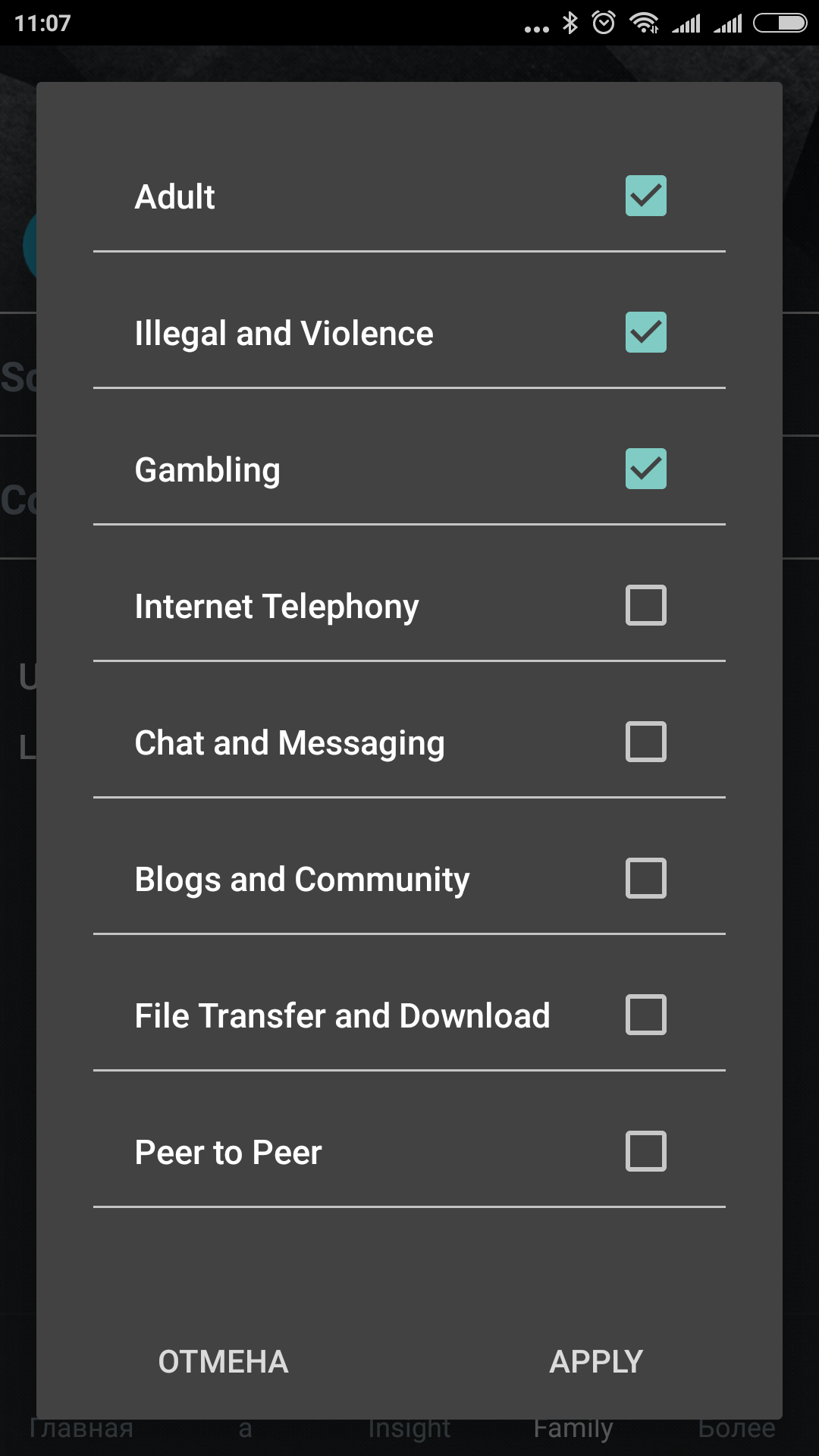

Здесь вы можете создать аккаунт пользователя сети, включить в него несколько устройств независимо от типа их подключения к сети (по Wi-Fi или по кабелю). В результате у вас появится возможность настроить разрешенное время доступа к интернету, параметры фильтрации контента, а также просматривать единую статистику по использованию сети.

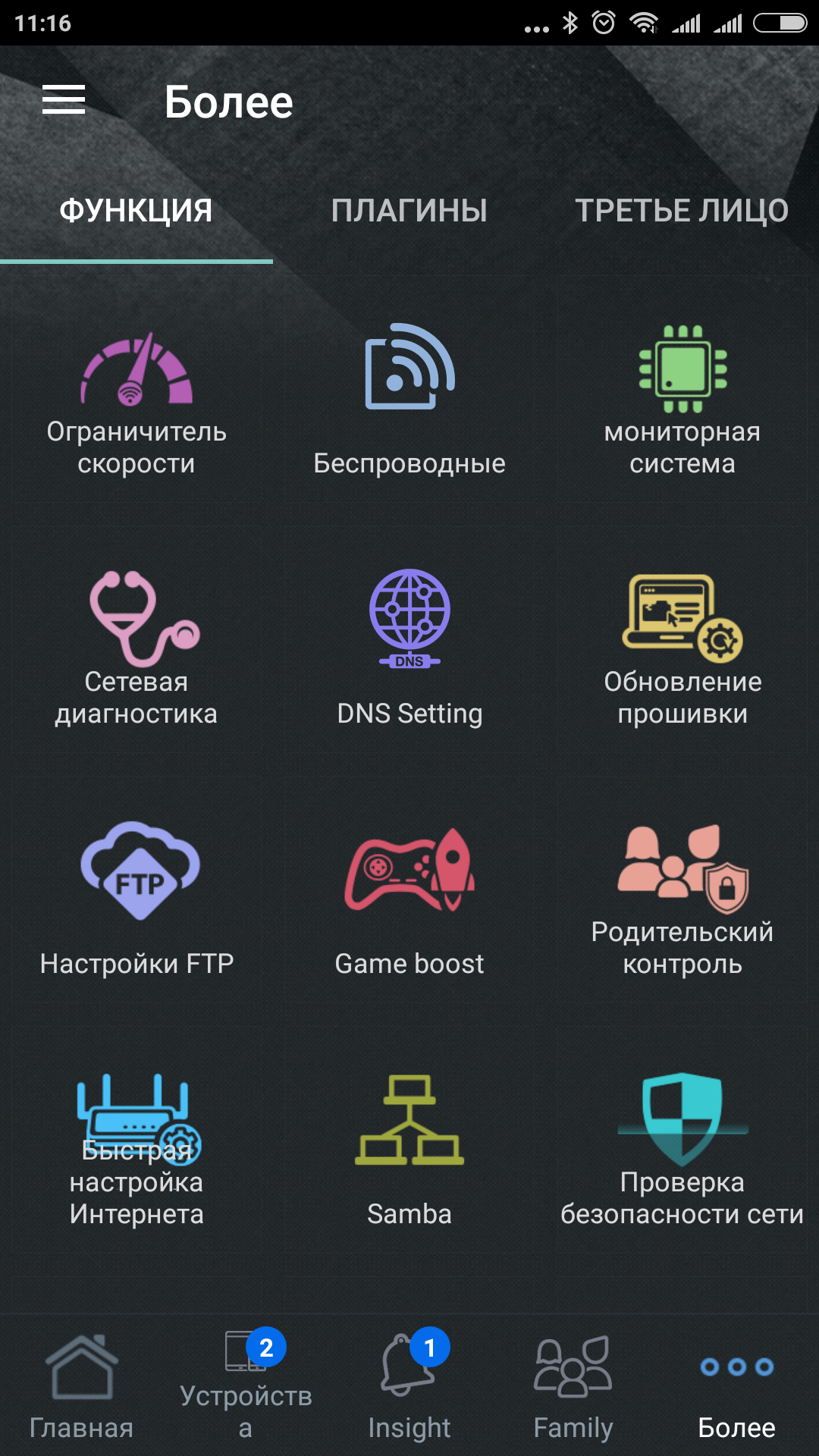

Все остальные настройки мобильной утилиты собраны за кнопкой «Более». Здесь находятся значки доступа к 16 дополнительным функциям, ссылки на другие фирменные программы Asus и сторонних компаний для работы с роутером. Некоторые из пунктов дублируют доступ к тем же настройкам, о которых мы говорили выше. Например, это касается «Ограничителя скорости», «Статистики трафика», «Родительского контроля» и других.

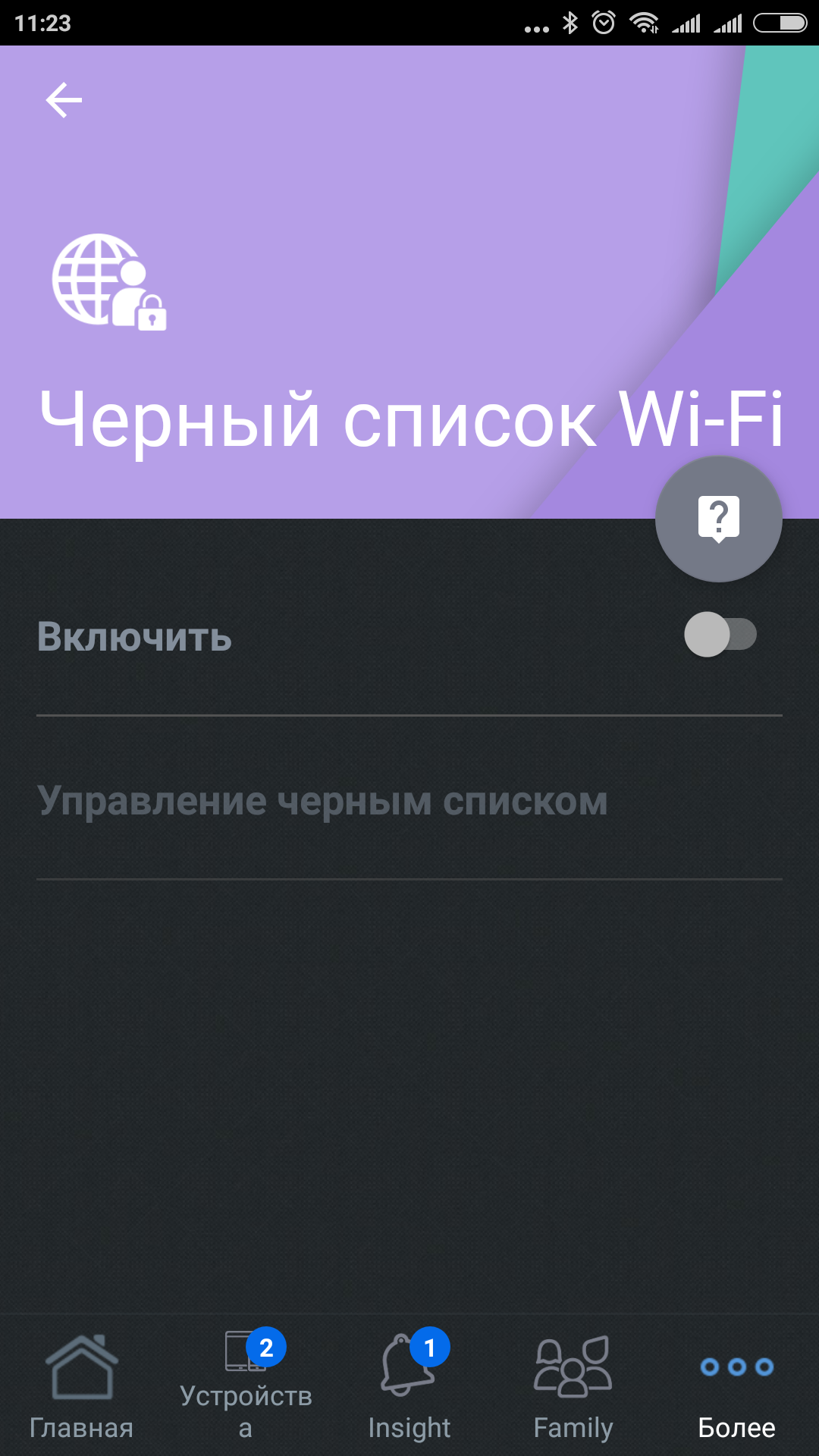

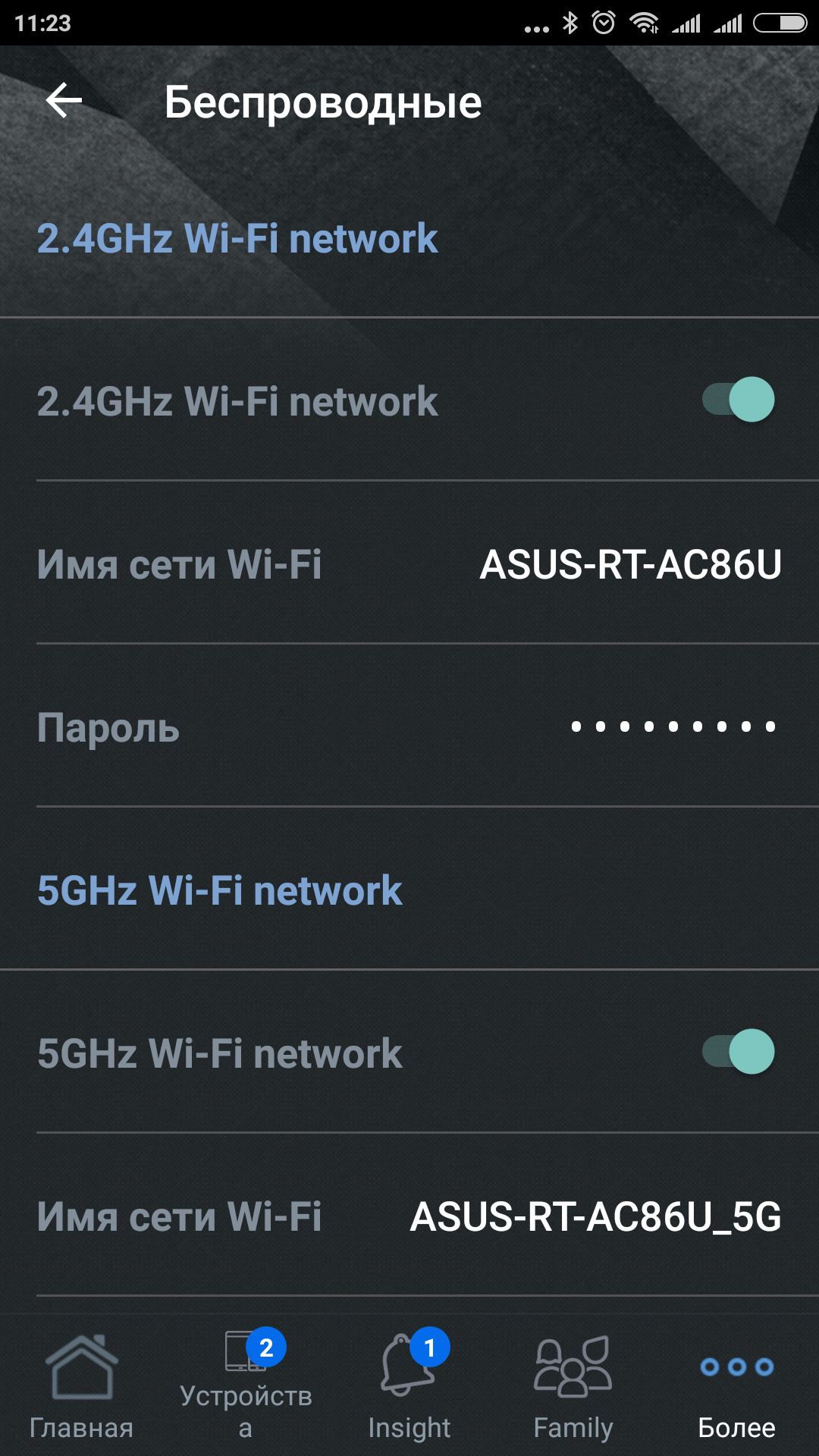

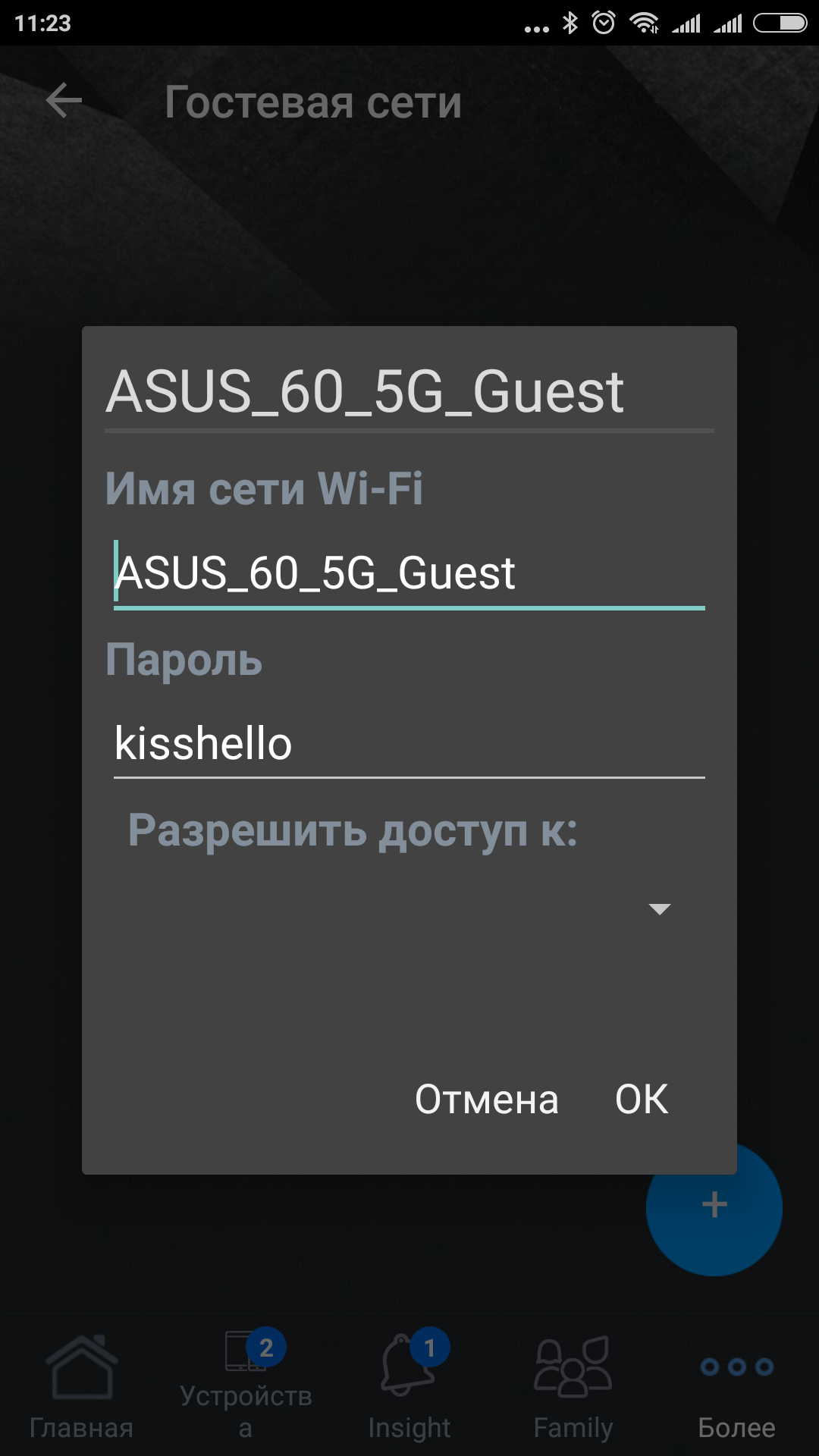

Из полезных параметров здесь есть детальные настройки беспроводных сетей, включая управление гостевыми сетями и черными списками доступа.

Из мобильного приложения можно включить доступом к файлам по FTP или Samba, а также включить режим Game Boost, но таких детальных настроек, как в веб-интерфейсе, здесь нет. Кроме того, в программе реализован доступ ко встроенному в прошивку сервису сканеру безопасности для контроля настроек роутера.

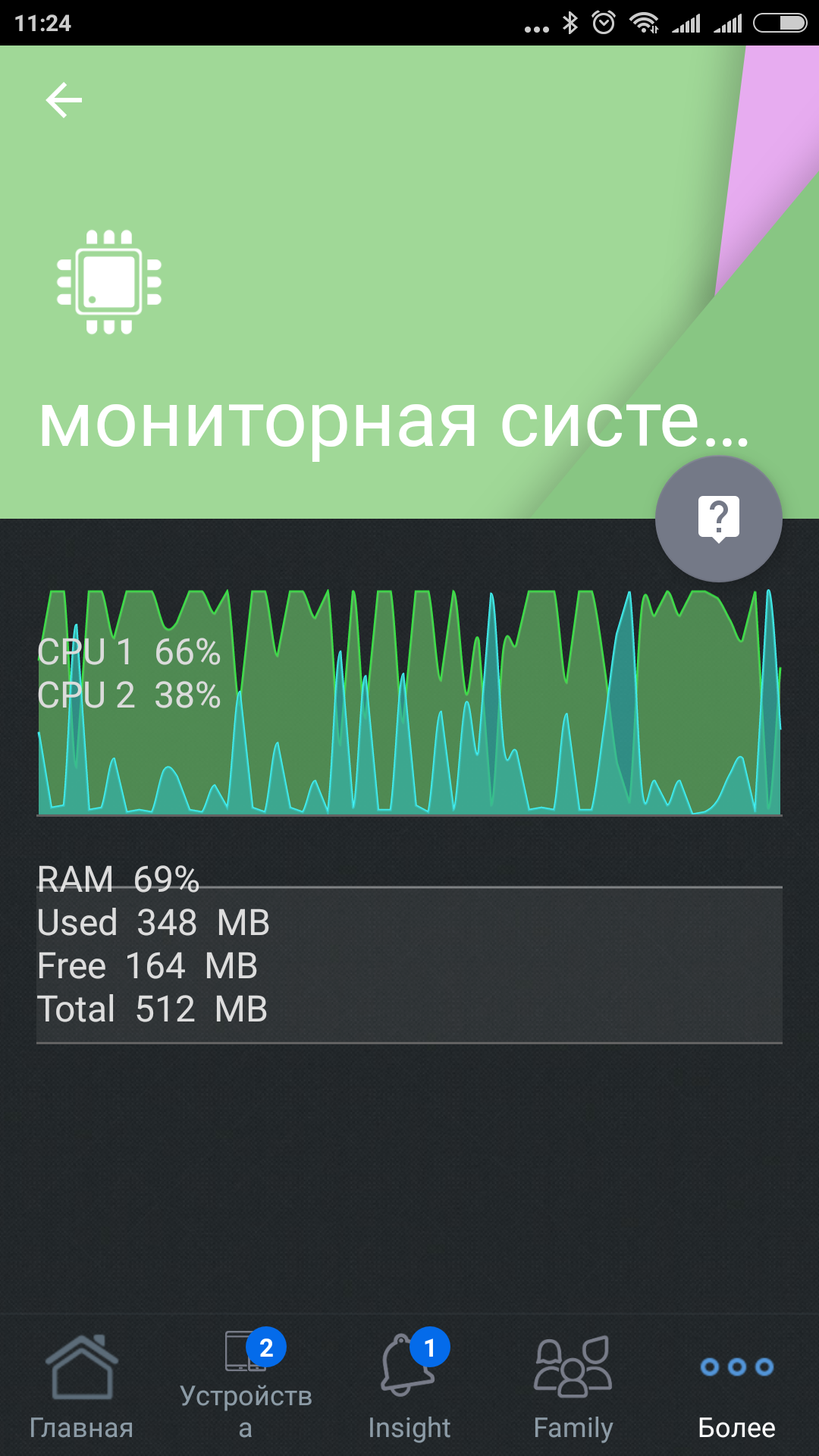

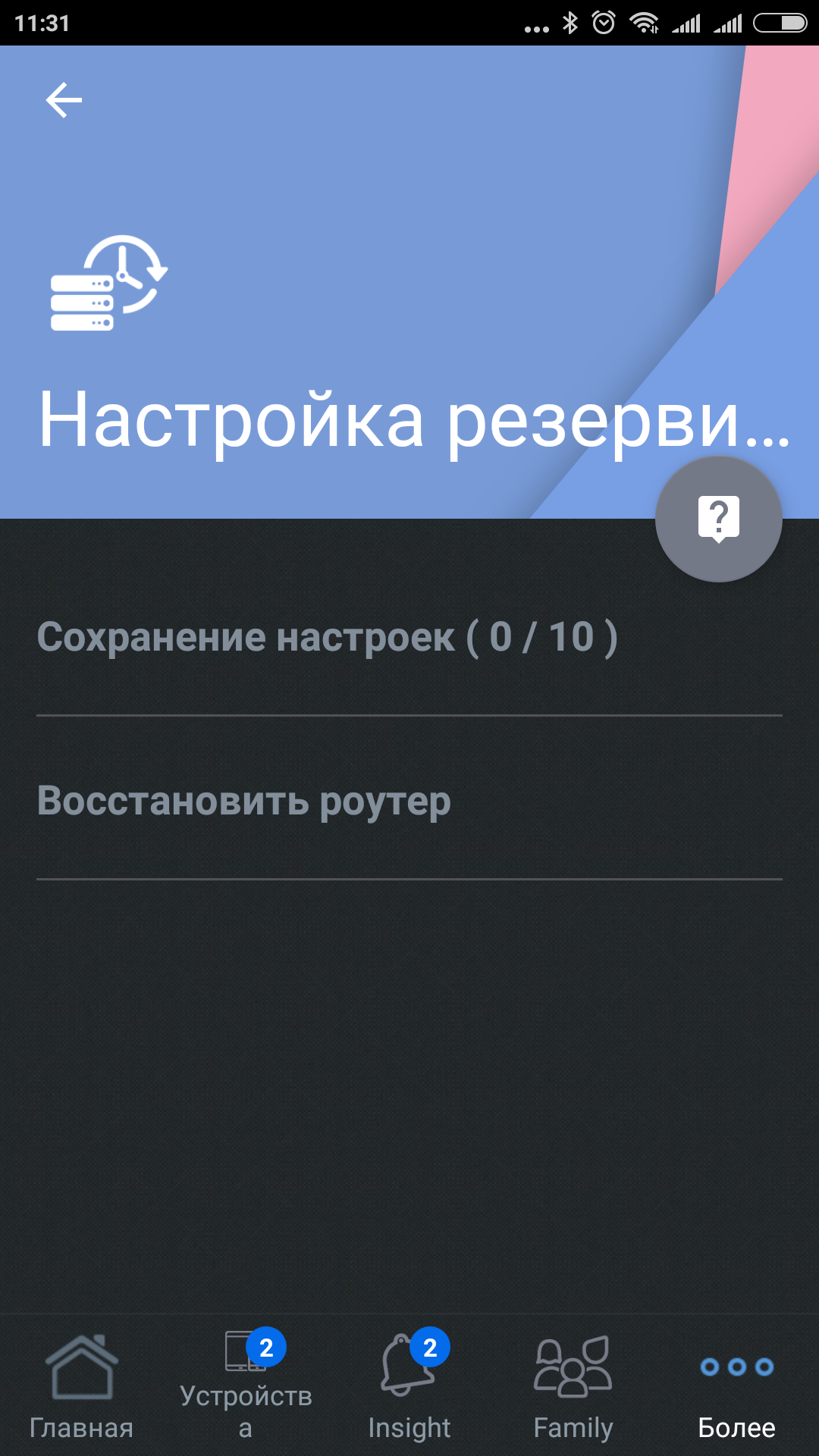

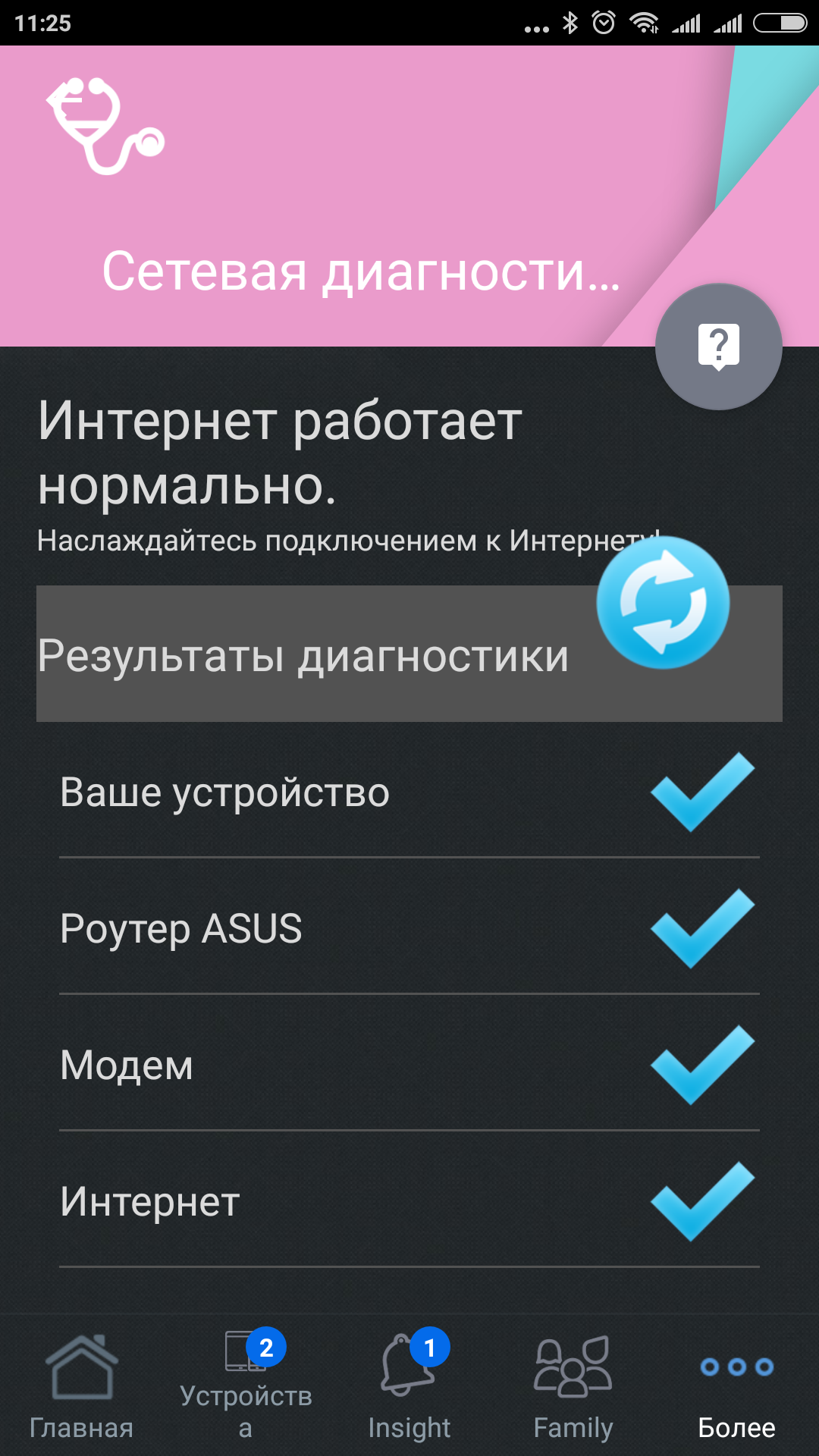

Из системных функций предусмотрены диагностика сетевого соединения, контроль нагрузки на процессор и оперативную память, обновление прошивки роутера, сохранение и восстановление настроек.

Учитывая рост числа беспроводных мобильных устройств, подобная программа может оказаться полезной для многих пользователей. Удобно, что не нужно включать компьютер для управления беспроводными сетями или клиентами. Причем программа полноценно работает не только из домашней сети, но и через интернет даже наличии серого адреса у роутера.

Тестирование

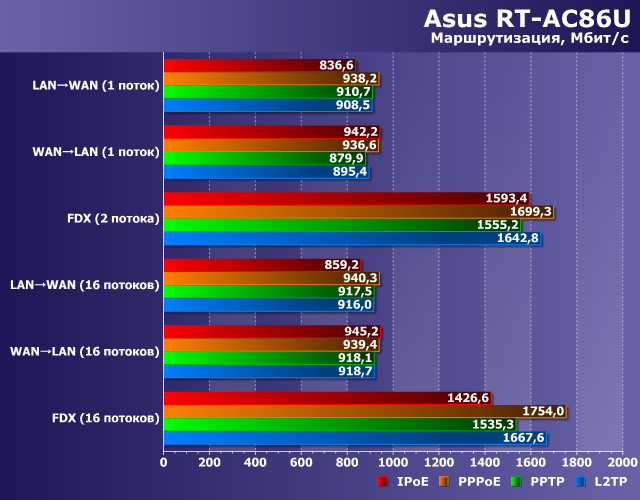

Учитывая мощную аппаратную платформу, проблем в основном сценарии маршрутизации трафика мы не ждали. Тесты подтвердили, что роутер способен обеспечить практически гигабитные скорости во всех режимах подключения.

Правда справедливости ради стоит отметить, что обработка трафика PPTP и L2TP осуществляется на программном уровне и во время проведения тестов в этих режимах одно из ядер процессора загружено полностью. Тогда как IPoE и PPPoE работают с аппаратным ускорителем и практически не нагружают процессор. Заметим, что тесты проводятся с заводскими настройками, а некоторые из предусмотренных в прошивке дополнительных функций не совместимы с аппаратным ускорителем и отключают его. Но в любом случае, данная модель является сегодня одной из наиболее быстрых.

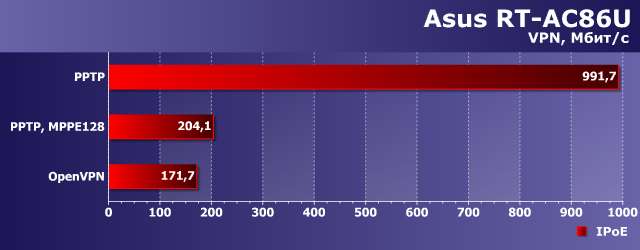

Ресурсы процессора также будут востребованы и при реализации удаленного подключения к домашней или офисной сети по технологии VPN. Роутер имеет встроенные серверы PPTP и OpenVPN. На следующем графике представлены результаты проверки сценария работы удаленного клиента с восемью потоками (четыре на передачу и четыре на прием). Подключение роутера к эмулируемой сети Интернет осуществлялось в режиме IPoE.

Как мы видим, если не использовать шифрование, то можно получить очень высокую скорость. Но и с шифрованием результаты очень впечатляют — около 200 Мбит/с и для PPTP с MPPE128 и для OpenVPN. К сожалению, проверить скорость сервера PPTP при других режимах подключения к интернету не получилось, а у OpenVPN проблем не было. При этом его показатели даже подросли — до 230 Мбит/с в PPTP и L2TP. Вероятно здесь сыграло роль отключение аппаратного NAT в этих режимах. С другой стороны — а зачем еще использовать такой мощный процессор?

Роутер имеет два радиоблока, обеспечивающие подключение на скоростях до 750 и 2167 Мбит/с в диапазонах 2,4 и 5 ГГц соответственно. Однако надо понимать, что эти цифры в основном носят маркетинговый характер — найти клиентов, которые способны работать с этими скоростями очень непросто (если не считать варианта второго такого же роутера в режиме клиента). Так что наше тестирование, в котором использовались адаптеры Asus PCE-AC68 с тремя антенными и максимальной скоростью подключения «всего» 1300 Мбит/с, все-таки можно считать показательным. В этом тесте расстояние между роутером и клиентом составляло около четырех метров по прямой видимости.

В диапазоне 2,4 ГГц устройства работали с каналом 20 МГц, что чаще встречается в городских условиях. В этом случае реальная максимальная скорость обмена данными составляла до 150 Мбит/с, что можно считать хорошим результатом. Отметим, что в эфире во время тестов присутствовала пара десятков соседних сетей в этом диапазоне.

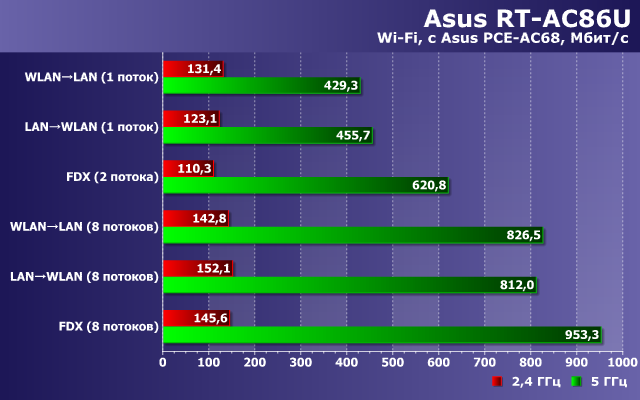

Однако покупать роутер подобного уровня без цели работать с 802.11ac в диапазоне 5 ГГц как минимум странно. Тестирование даже с нашим «не максимальным» адаптером показало, что в однопоточном режиме можно получить более 400 Мбит/с реальной скорости, а при работе в несколько потоков производительность превышает 800 Мбит/с.

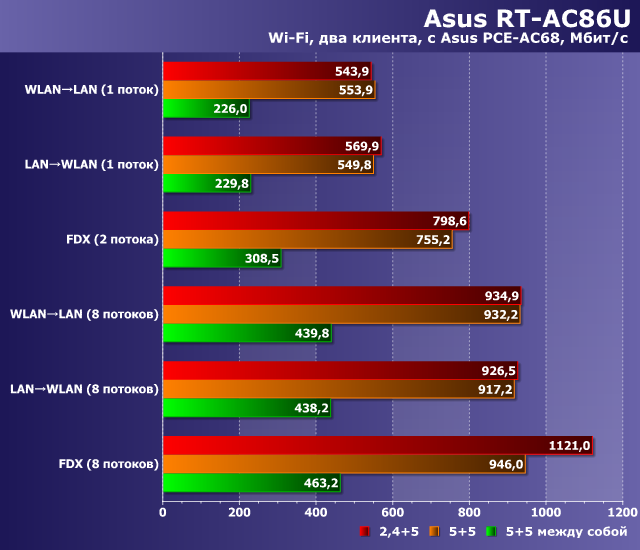

В следующем тесте мы использовали одновременно два клиента с данными адаптерами. Первые два сценария — одновременная работа двух клиентов при подключении в диапазонах 2,4+5 и 5+5, в третьем — два клиента в диапазоне 5 ГГц обменивались данными между собой.

По первому сценарию можно сказать, что радиоблоки в роутере не мешают работе друг друга, а производительности процессора достаточно для их обслуживания на высокой скорости. Второй сценарий показывает, что роутер способен эффективно обслуживать и нескольких клиентов одновременно. Ну а третий вполне ожидаемо демонстрирует, что беспроводная связь работает в общей разделяемой всеми устройствами среде, так что между собой клиенты показывают примерно в два раза меньшую скорость, чем при работе с роутером.

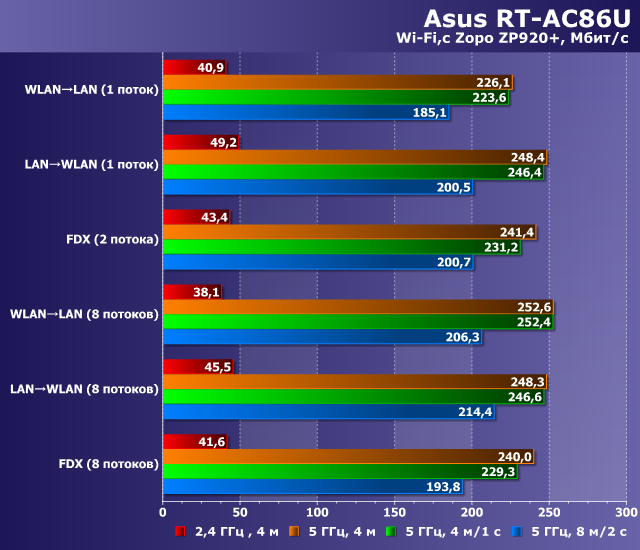

Следующий тест проводился со смартфоном Zopo ZP920+, оборудованным двухдиапазонным беспроводным модулем с одной антенной и поддержкой протокола 802.11ac. При этом смартфон мы устанавливали в трех точках квартиры на разных расстояниях от роутера через одну и две некапитальные стены. Результаты в диапазоне 2,4 ГГц приводятся просто для сравнения, только для первой из них, в отличие от подключения в диапазоне 5 ГГц, которое явно будет предпочтительным в данном случае.

Результаты демонстрируют уверенную работу на скоростях около 200 Мбит/с в диапазоне 5 ГГц во всех проверенных точках. Так что можно говорить о том, что рассматриваемый роутер действительно обеспечивает неплохое покрытие и даже такие относительно слабые клиенты, как смартфоны, будут чувствовать себя с ним комфортно не только находясь в непосредственной близости.

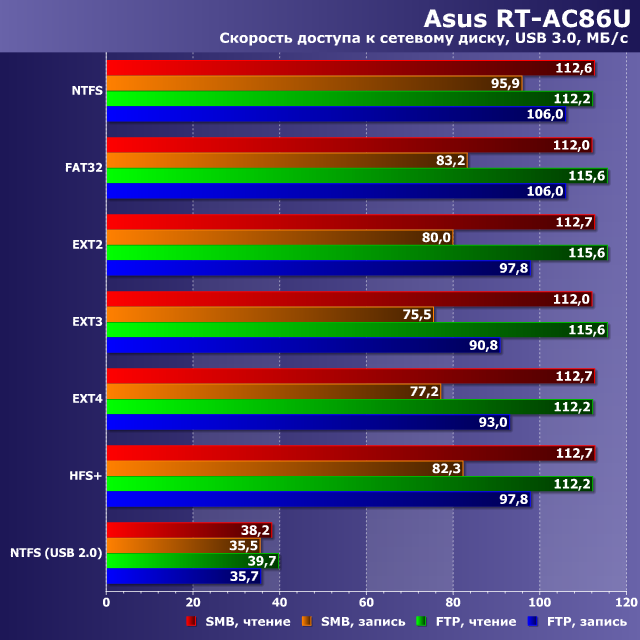

Следующая группа тестов проводилась для оценки скоростных возможностей роутера для сценария сетевого накопителя. Для этого использовался SSD с адаптером на USB 3.0. Отметим, что для полноценной работы с этой версией шины необходимо изменить одну из опций в настройках беспроводной точки доступа на 2,4 ГГц. Скорость оценивалась на задачах чтения и записи одного большого файла по протоколам SMB и FTP при использовании поддерживаемых роутером файловых систем.

Максимальные значения достигаются на операциях чтения и соответствуют возможностям гигабитной сети и составляют около 110 МБ/с. Отметим, что запись хотя работает и медленнее, но в целом для роутера значения очень неплохие — для наиболее распространенной дома NTFS можно рассчитывать более чем на 90 МБ/с.

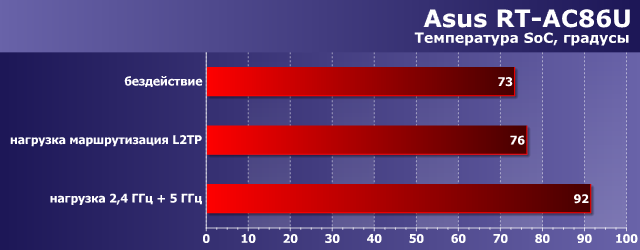

К сожалению, текущая версия программного обеспечения роутера не позволяет оценить температурный режим радиоблоков, так что на следующем графике приводятся только значения для датчика температуры основного процессора. Всего было проверено три сценария — бездействие, маршрутизация с L2TP и одновременная трансляция на двух беспроводных клиентов в диапазонах 2,4 и 5 ГГц.

В первых двух сценариях уровень нагрева не вызывает опасений. А вот третий демонстрирует уже более 90 градусов. Впрочем, это значение достигалось после получаса работы с максимальной нагрузкой на радиоблоки, что редко встречается на практике.

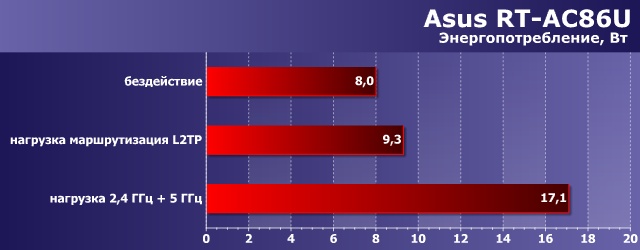

В аналогичных режимах мы оценили и уровень энергопотребления роутера «из розетки».

Энергопотребление в этих режимах не превышает 20 Вт. Как мы видим, параметры блока питания были выбраны со значительным запасом, даже если использовать подключение USB 3.0 накопителей.

Заключение

Роутер Asus RT-AC86U является интересным продолжением «не чрезмерно дорогой» линейки устройств этого производителя. Корпус роутера может похвастаться обновленным дизайном, но возможности крепления на стену здесь нет. Все порты расположены сзади, а на боку есть пара удобных кнопок для оперативного управления Wi-Fi. Индикаторы на лицевой панели не отвлекают высокой яркостью и могут быть отключены.

Модель основана на быстрой платформе с двухъядерным процессором и большим объемом оперативной памяти. В задачах маршрутизации данное устройство показало скорости на уровне своих гигабитных портов, несмотря на то, что некоторые сценарии обрабатывались программно. Также очень впечатлила производительность сервера VPN. Наличие порта USB 3.0 в данной модели уже не выглядит излишеством: скорость доступа к данным практически не отличается от сетевых накопителей среднего уровня. Современный радиоблок обеспечивает высокую скорость работы и хорошее покрытие беспроводной сети в диапазоне 5 ГГц. Что касается работы в 2,4 ГГц, то здесь многое будет зависеть от параметров клиентов и состояния эфира.

Встроенное программное обеспечение мало отличается от других моделей верхнего уровня этого производителя. В нем есть полный набор наиболее востребованных в данном сегменте функций и сервисов, а также несколько дополнительных модулей. В частности, отметим функции защиты на базе технологий Trend Micro и сервисы для управления доступом и контроля трафика клиентов. Знакомство с фирменной мобильной утилитой можно признать достаточно успешным. Конечно, по набору доступных настроек она проигрывает веб-интерфейсу, но для оперативного контроля и управления заметно удобнее.

На момент подготовки статьи устройство еще не было представлено на локальном рынке, так что корректно оценить его привлекательность в плане стоимости не представляется возможным. В зарубежных интернет-магазинах Asus RT-AC86U стоит примерно $200, причем за эту же сумму можно купить устройства Asus формально более высокого уровня в плане беспроводных подключений. По информации производителя, на локальном рынке модель должна была стать доступна с декабря этого года по рекомендованной стоимости 11 тысяч рублей. В таком случае нужно смотреть по фактическим требованиям: важны ли вам три диапазона или процессор с хорошим запасом мощности? А может быть, стоит потратить в два раза меньше и приобрести что-нибудь попроще, например RT-AC66U? В любом случае, своего покупателя Asus RT-AC86U должен найти.
