Android-приставка с ТВ-тюнером
Rombica Smart Box Quad T2


Несколько лет назад довольно высокой популярностью пользовались мультимедиа-приставки, оснащенные приемниками, которые позволяли принимать ТВ-сигнал. Поначалу это были аналоговые тюнеры, впоследствии их заменили цифровыми. Существовали даже плееры с гибридными тюнерами, аналогово-цифровыми, предназначенные как раз для того переходного периода. Теперь, когда цифровое ТВ транслируется практически по всей территории нашей страны (по крайней мере, теоретически), все подобные мультимедийные ТВ-приставки оснащаются тюнерами, поддерживающими новый установленный в России стандарт DVB-T2. В этой статье мы изучим одну из ТВ-приставок, работающую под управлением операционной системы Android.

  1. Комплектность, конструкция
  2. Настройки, производительность
  3. Воспроизведение видео
  4. Цифровой ТВ-тюнер
  5. Выводы

Комплектность, конструкция

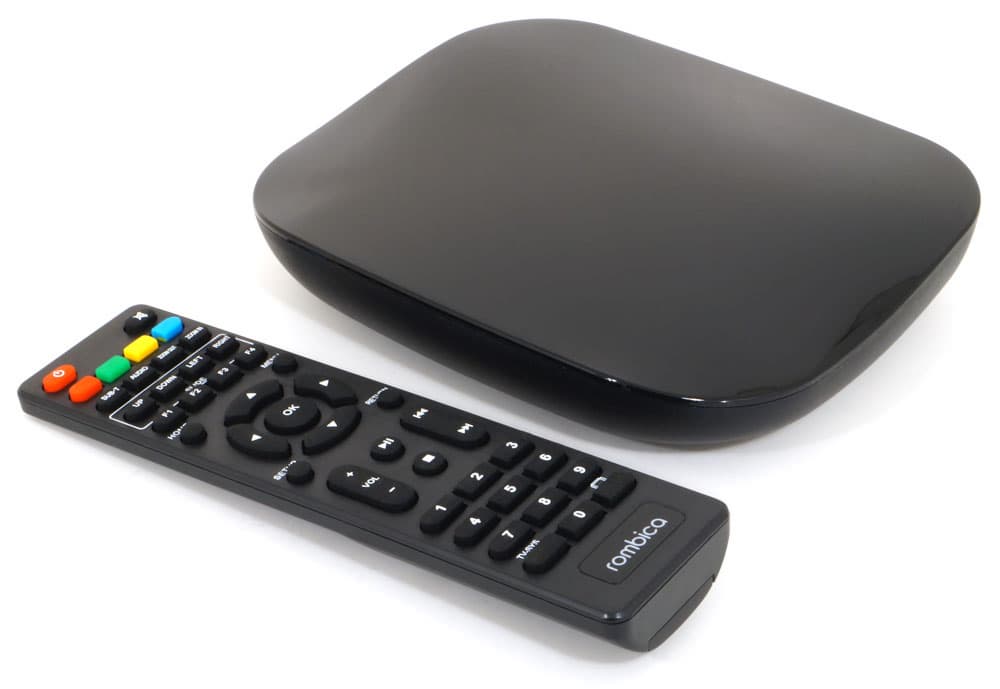

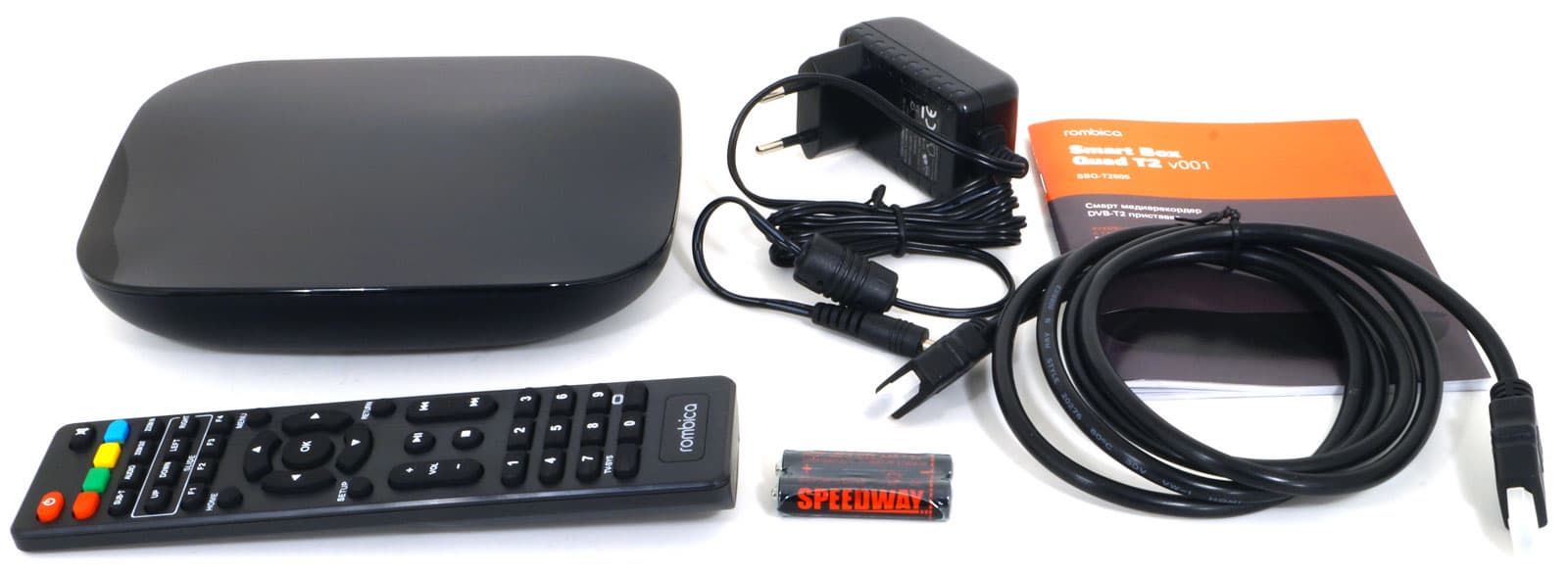

Аппарат комплектуется стандартным минимальным набором аксессуаров: инфракрасный пульт дистанционного управления с двумя батарейками, сетевой адаптер питания, HDMI-кабель и руководство пользователя. Кстати, об этом руководстве нужно рассказать особо: более чем 50-страничная книжка содержит не только подробнейшее иллюстрированное описание основ работы с оболочкой Rombica и данным конкретным плеером, но и с системой Android вообще.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

Пластиковый корпус приставки имеет небольшие размеры и округлую форму, глянцевая крышка скреплена с корпусом защелками — из-за боязни их поломать мы не стали вскрывать аппарат.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

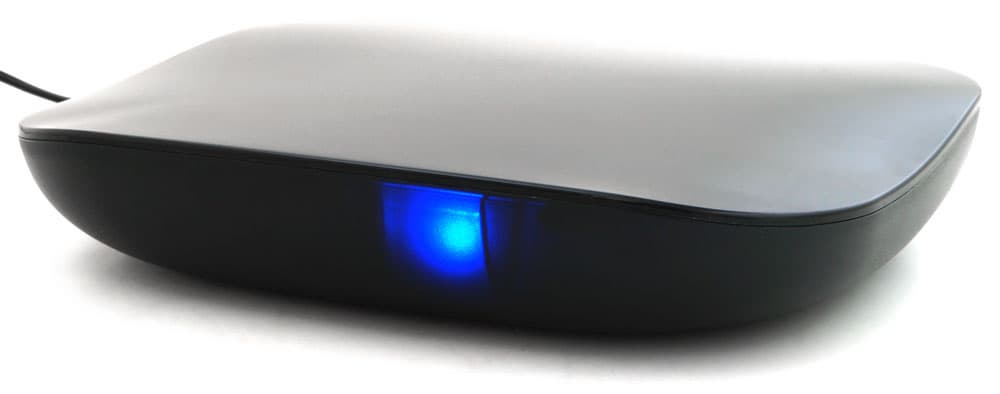

В выключенном состоянии невозможно увидеть никаких индикаторов. Они появляются лишь когда плеер получает питание: во время работы скрытый за полупрозрачной стенкой корпуса светодиод дает мягкое синее свечение, если же приставка находится в спящем режиме, этот светодиод меняет цвет на тускло-красный.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

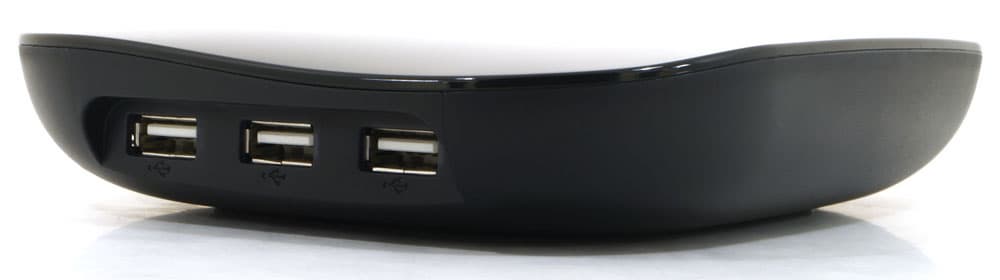

На правом торце корпуса в неглубокой нише расположены три порта USB 2.0. Они используются для подключения к приставке носителей информации — флэшек, жестких дисков, а также различной периферии: вебкамер, проводной и беспроводной клавиатуры, мыши и т. д.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

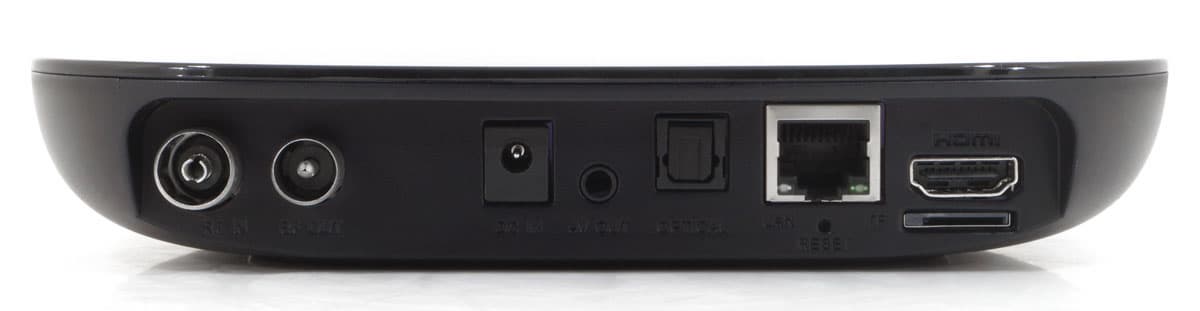

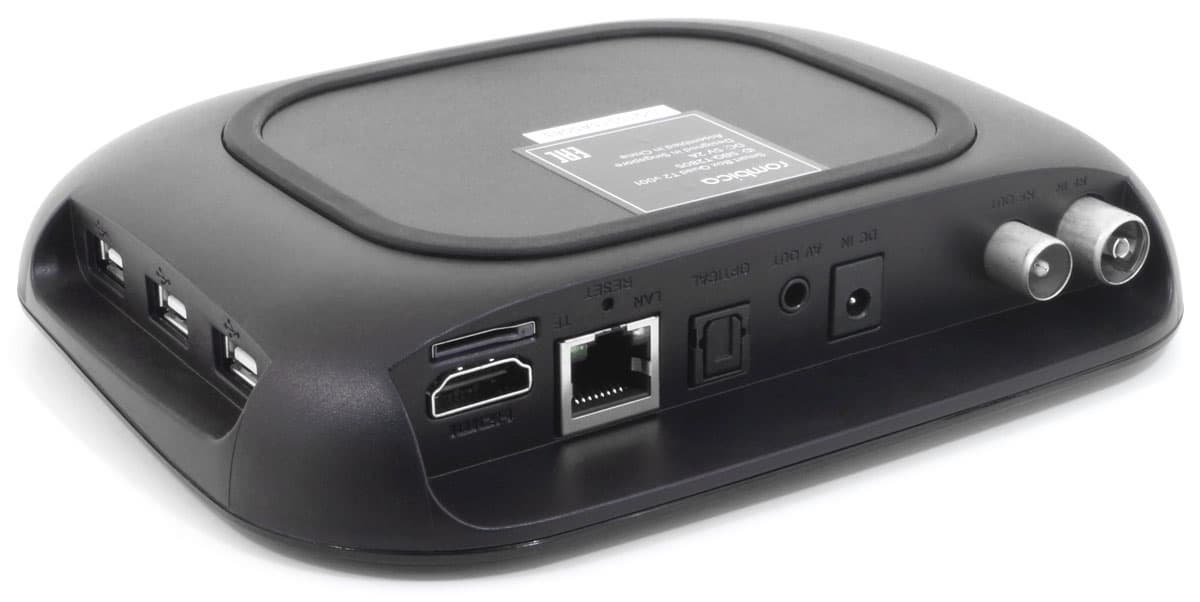

На торце плеера, также в углублении, находятся все остальные служебные интерфейсы:

  • антенный вход
  • антенный выход (он может работать в качестве усилителя сигнала)
  • разъем для подключения сетевого адаптера питания
  • аналоговый композитный аудио- видеовыход (используется четырехконтактный миниджек диаметром 3,5 мм, переходящий в три RCA-коннектора, или «тюльпаны»)
  • оптический цифровой аудиовыход
  • LAN-порт
  • углубление со скрытой кнопкой Reset
  • цифровой выход HDMI
  • слот для карты памяти стандарта microSD/SDHC
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

Приставка не имеет отдельных ножек-опор: их роль играет сплошная резиновая вставка, проложенная по периметру днища.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

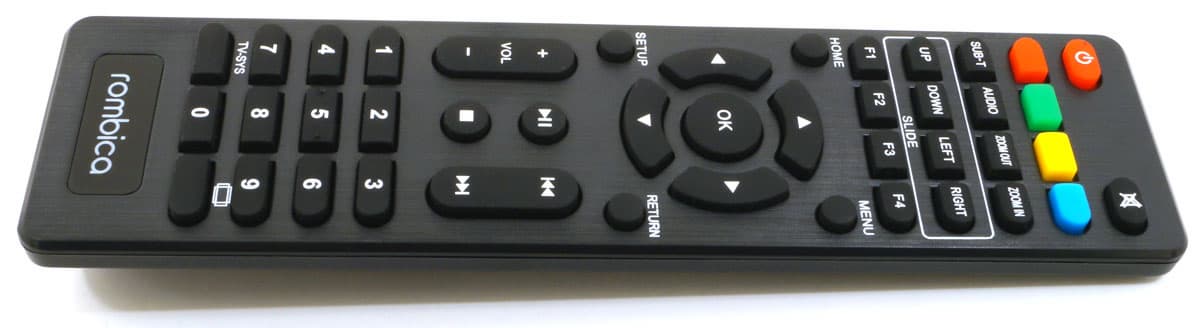

Прилагаемый пульт ДУ легок, миниатюрен, его резиновые кнопки легко нажимаются, подсветка отсутствует.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

Основные технические характеристики аппарата приведены в следующей таблице, а также на страничке продукта.

Процессор 4 ядра ARM Cortex-A5 1,5 ГГц
Видео 4 ядра ARM Mali-450 MP
Оперативная память 1 ГБ
ТВ-тюнер демодулятор Panasonic MN88473, тюнер MaxLinear MxL603
Память ROM 8 ГБ
Операционная система Android 4.4
Интерфейсы
Видеовыходы
  • HDMI 1.4 до 1080 60 Гц
  • аналоговый CVBS
Аудиовыходы
  • HDMI 1.4
  • аналоговый стереовыход
  • S/PDIF оптический
Сеть
  • Wi-Fi 802.11b/g/n
  • Ethernet (RJ45) 10/100 Мбит/c
  • Bluetooth 4.0
ТВ тюнер DVB-T2 (запись по расписанию, TimeShift)
Прочее USB 2.0 (3 шт.), для подключения накопителей и периферийных устройств, слот карты памяти microSDHC
Источники данных
  • интернет
  • локальная сеть
  • накопители USB
  • карта памяти microSDHC до 32 ГБ
  • цифровое телевидение DVB-T2
Прочие характеристики
Интерфейс пользователя
  • мультимедийная оболочка Rombica
  • стандартный интерфейс Android
  • медиацентр Kodi
Встроенные интернет-сервисы Nemo TV, ivi, Megogo, TVZavr, Youtube и др.
Поддержка
  • аппаратный декодер Full HD 1080p MPEG2, MPEG4, WMV9, VC-1, H.264, H.265
  • 3D-видео: Side-by-side, Top-to-bottom
Дисплей нет, только индикатор режима работы
Блок питания внешний
Стоимость
Средняя цена по данным Яндекс.Маркет T-12649652
Предложения по данным Яндекс.Маркет L-12649652-10

Настройки, производительность

Прежде всего изучим аппаратную составляющую нашей приставки. Данная информация обычно помогает составить приблизительное впечатление о потенциале устройства.

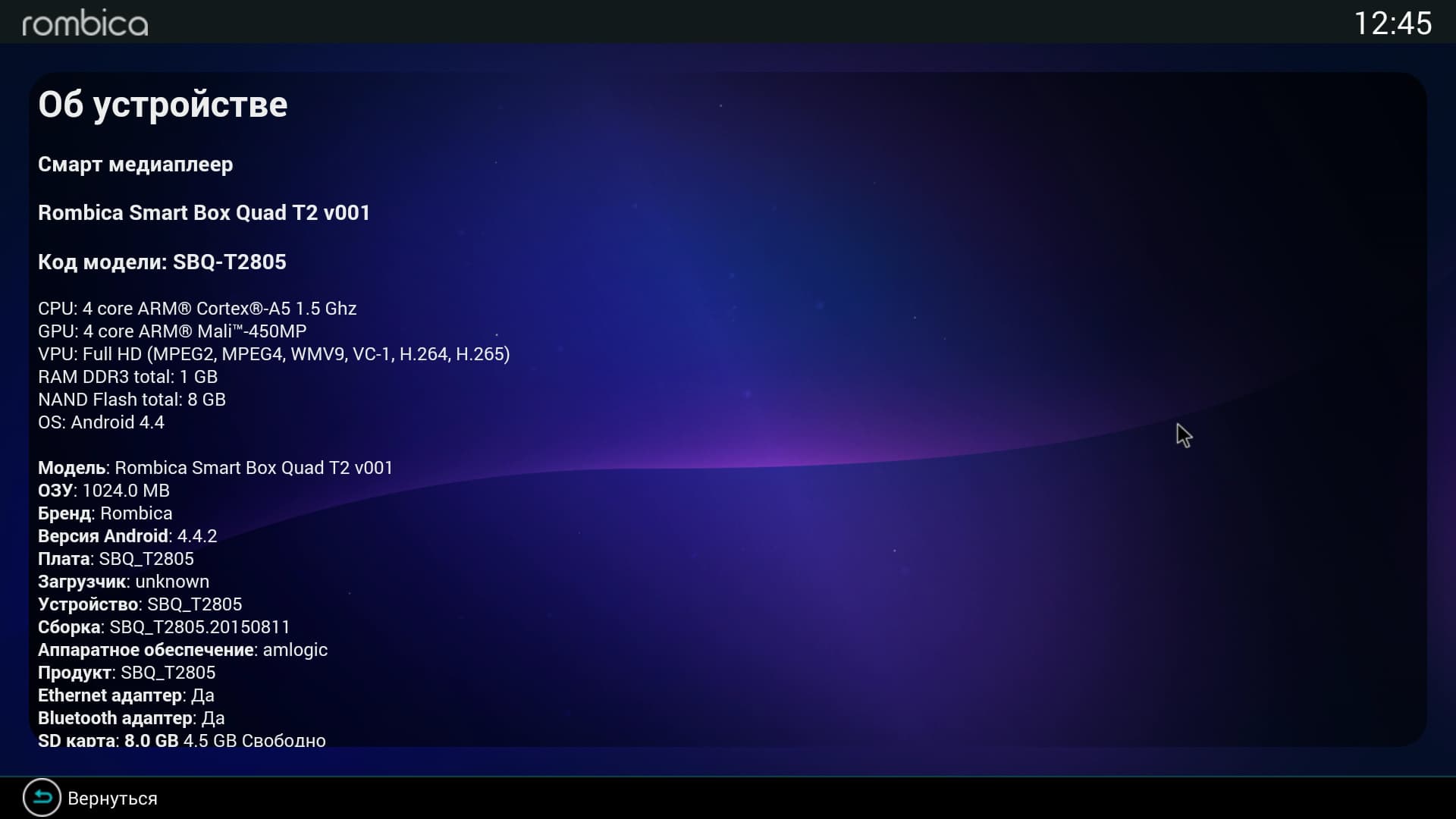

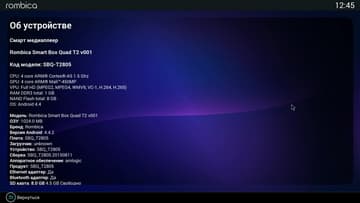

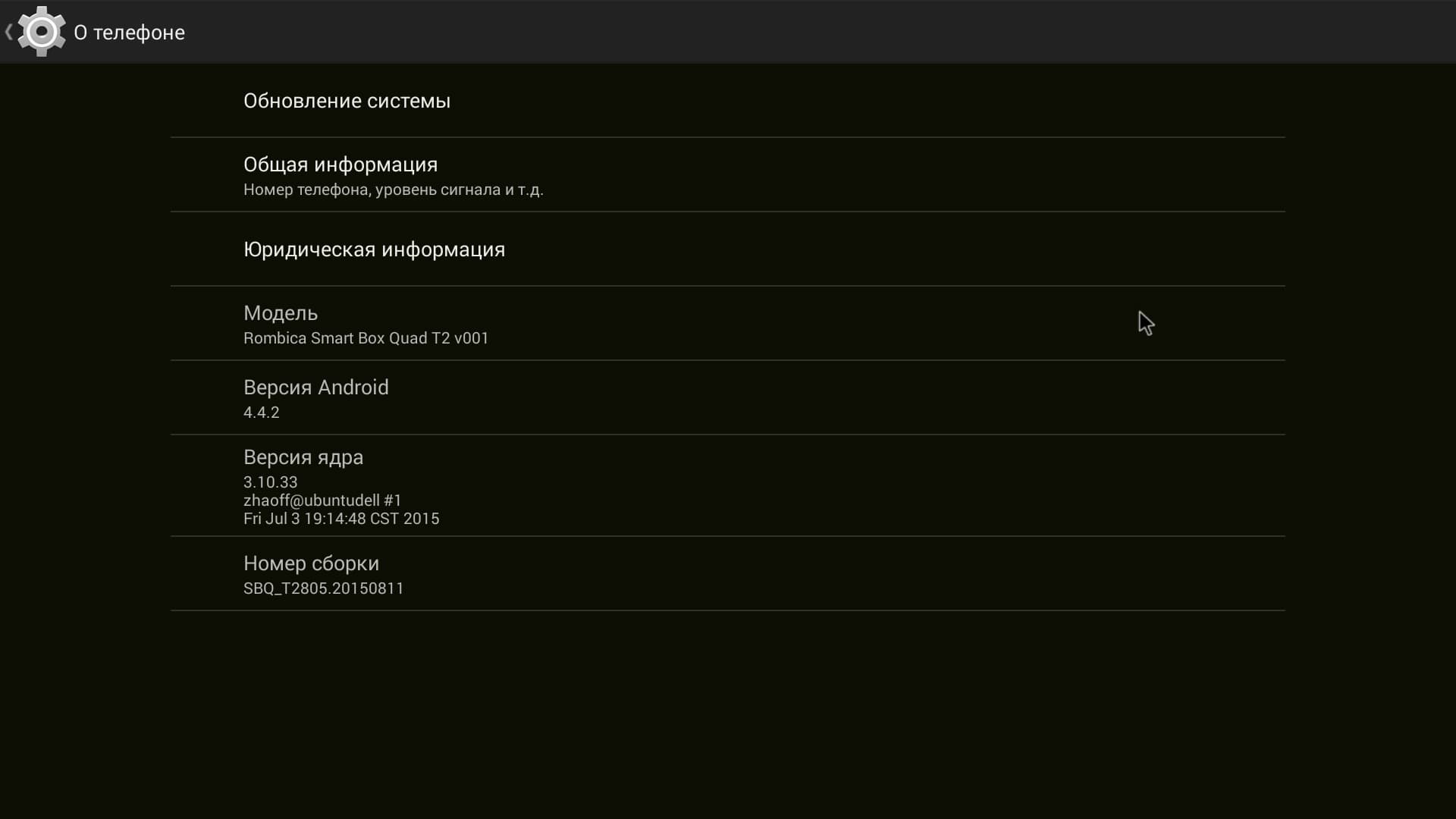

Сведения о системе (оболочка Rombica) Сведения о системе (стандартная оболочка Android)
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

Стандартная оболочка Android по обыкновению дает самую скупую информацию, насколько это возможно. В отличие от такой немногословности, информационный модуль оболочки Rombica гораздо более разговорчив. И все же исключительно полную информацию, как считается, можно получить лишь с помощью специализированных приложений. Таких, как CPU-Z.

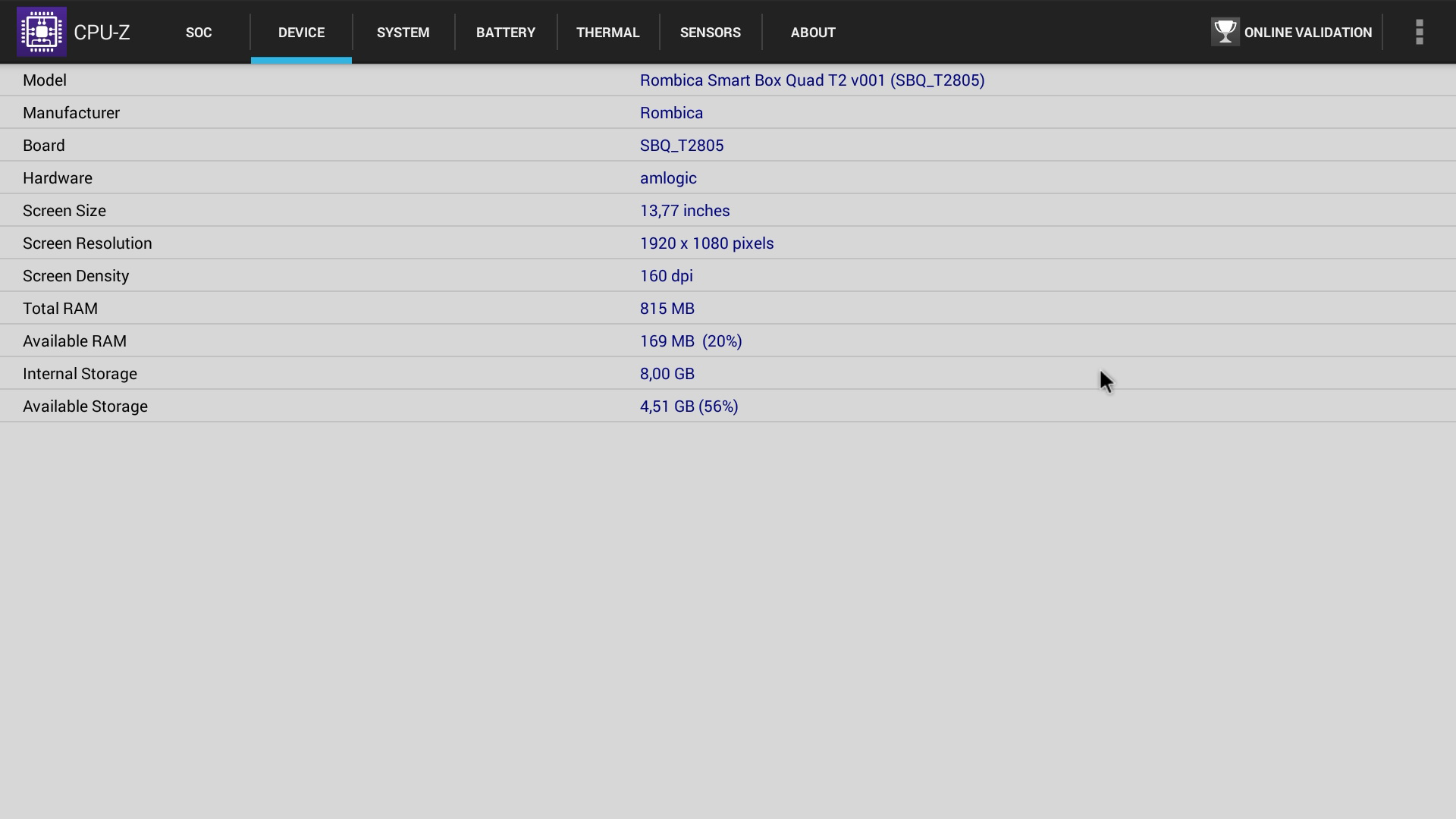

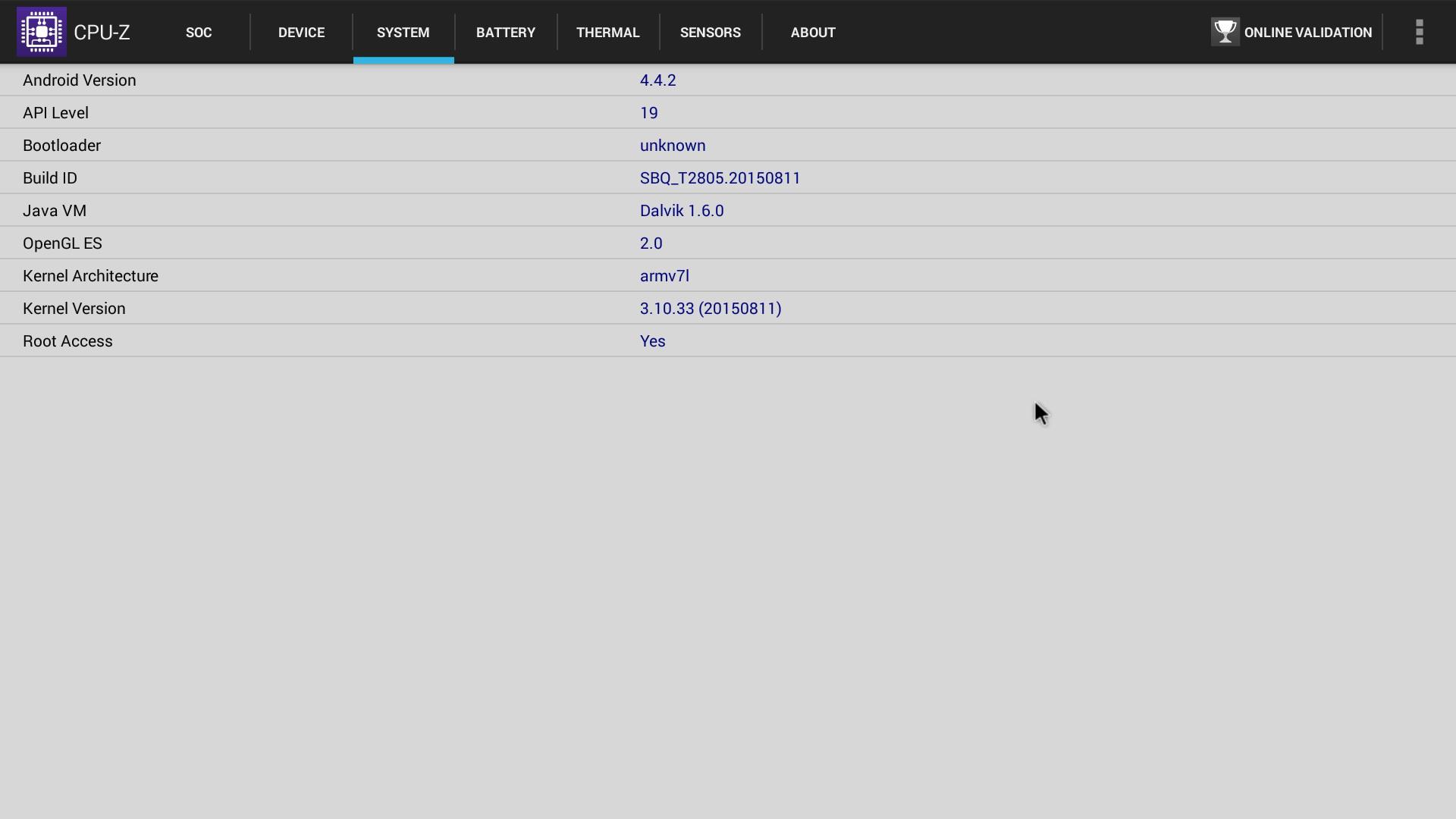

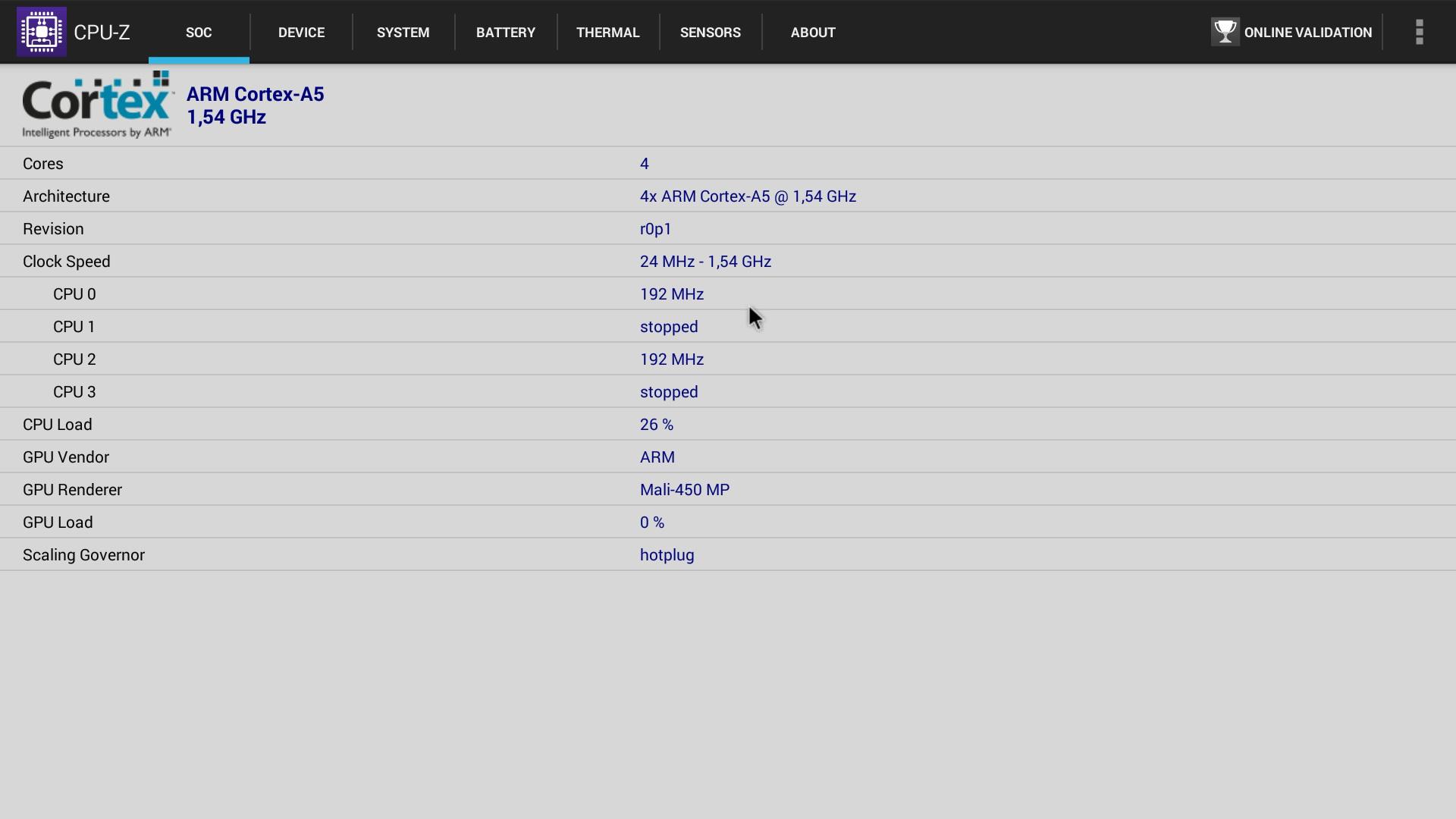

Сведения о системе (приложение CPU-Z)
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

Но и здесь мы не видим ни единого упоминания о встроенном цифровом ТВ-тюнере. Скорее всего, программы, отображающие сведения о гаджете, попросту не готовы к такой неожиданности, как наличие приемника телевизионного сигнала.

Полученная информация может быть полезна хотя бы таким показателем, как разрешение экрана, которое здесь составляет полноценные 1920×1080 точек. Понятно, что никакого дисплея у рассматриваемого устройства не имеется — сведения эти относятся к программному виртуальному дисплею, с которым оперируют многие, если не все, приложения, запускаемые на приставке. Таким образом, можно предполагать, что при подключении к Full HD-телевизору приставка станет подавать по HDMI честный Full HD-сигнал. И мы это обязательно проверим.

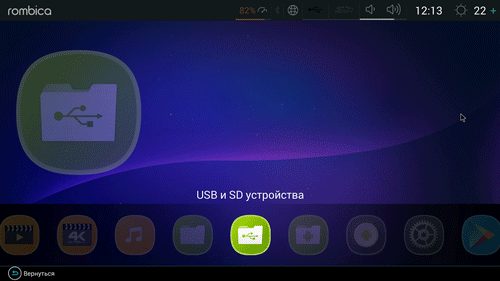

Оболочка Rombica, встроенная в приставку параллельно с основной оболочкой Android, организована подобно интерфейсу большинства бытовых медиаплееров, которыми удобно управлять с помощью инфракрасных пультов ДУ. В настройках приставки можно вывести в нижнюю пролистываемую строку разное количество иконок приложений, осуществив тем самым быстрый доступ к требуемым программам.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

И все же для полноценного общения с приставкой рекомендуется подключить к ней проводную или беспроводную мышь. А еще лучше — аэромышь, которая не требует ровных поверхностей.

Традиционно для рассматриваемых Android-устройств приведем результаты тестирования приставки в нескольких распространенных программных пакетах. Для наглядности приведем и видеоролик, который демонстрирует процесс тестирования в программе 3DMark.

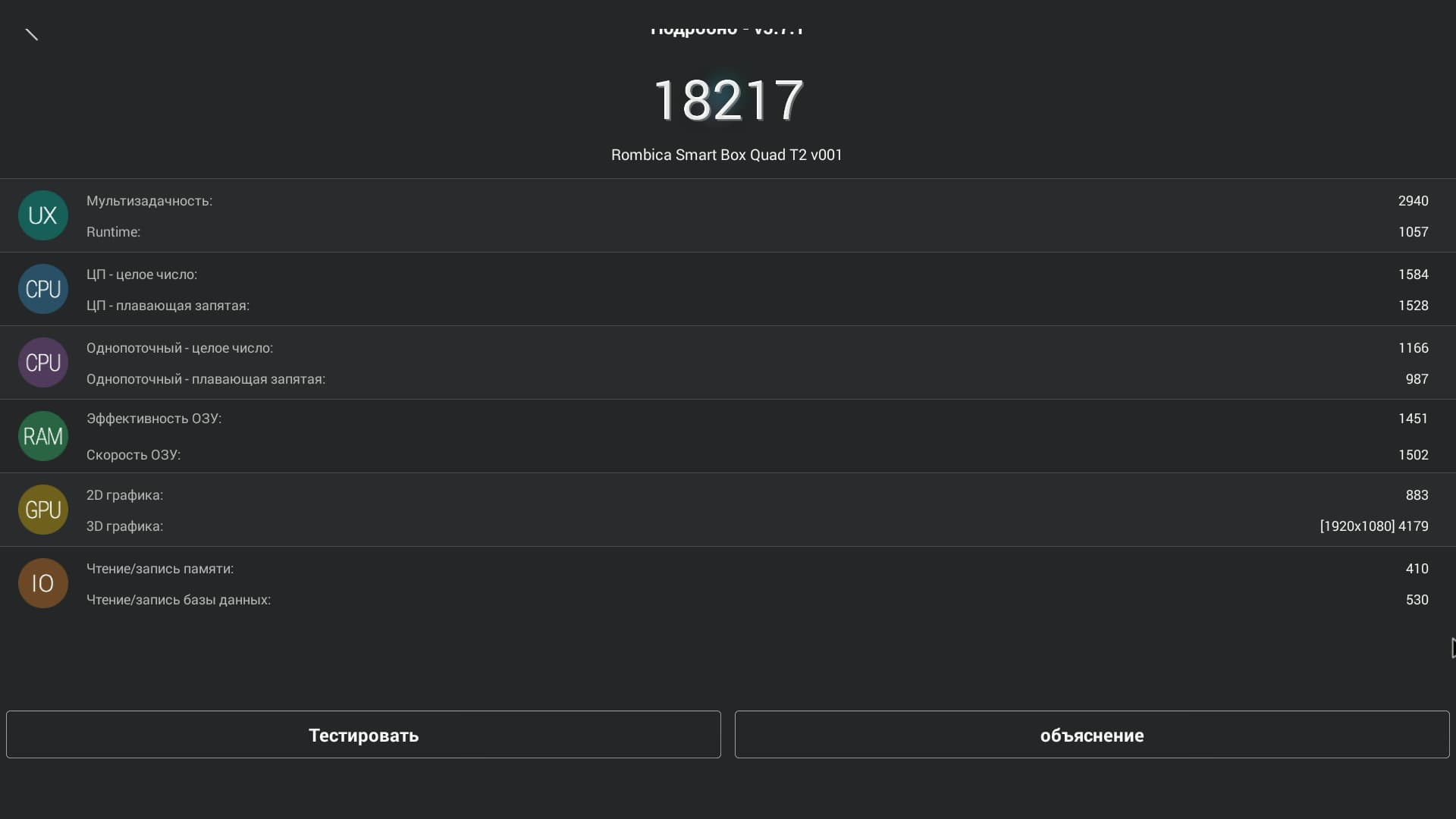

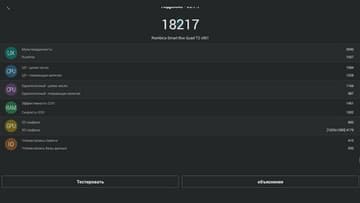

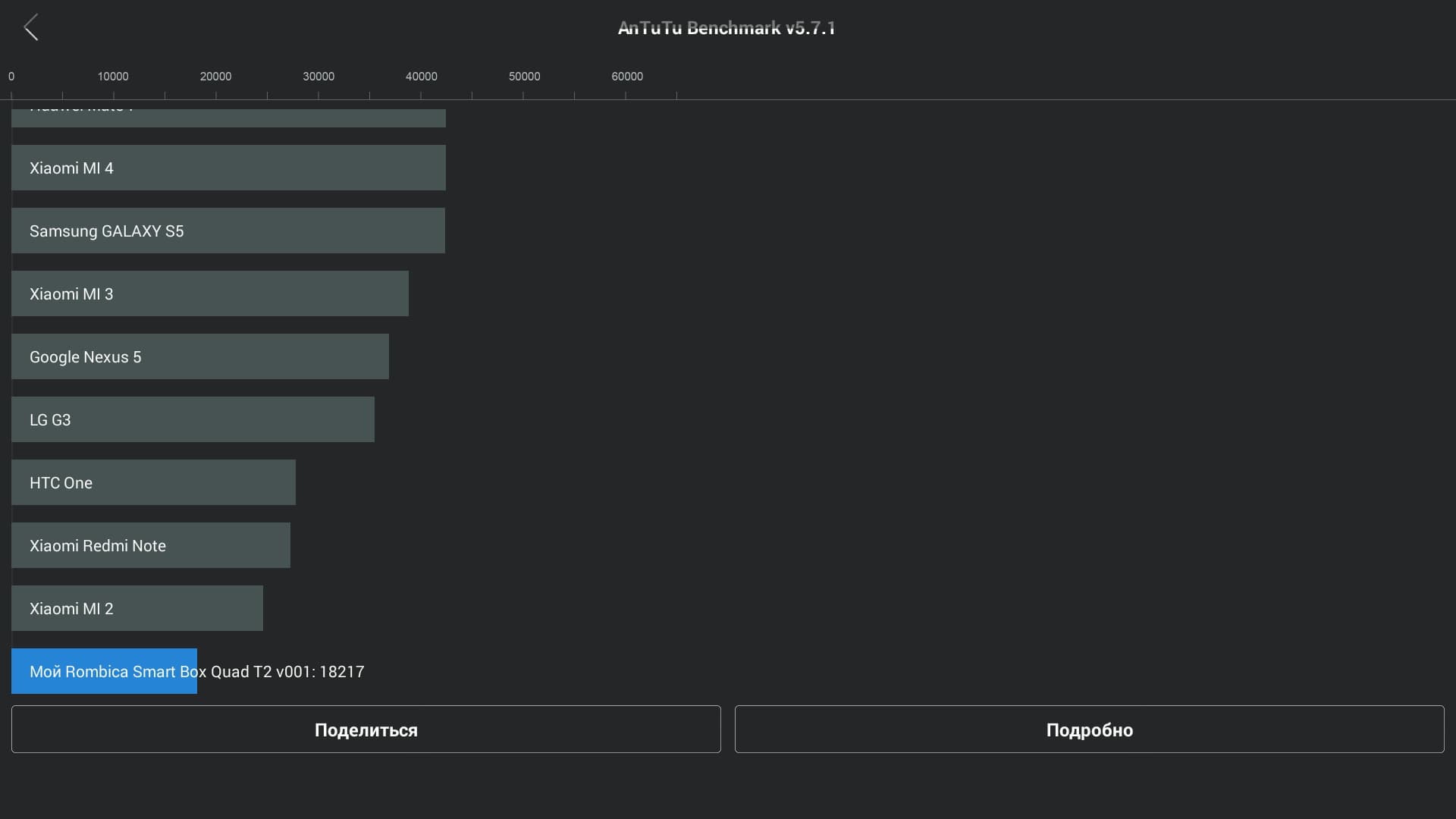

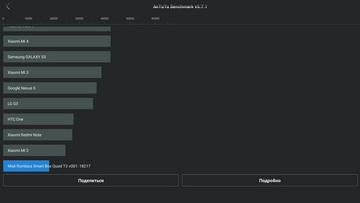

Antutu
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

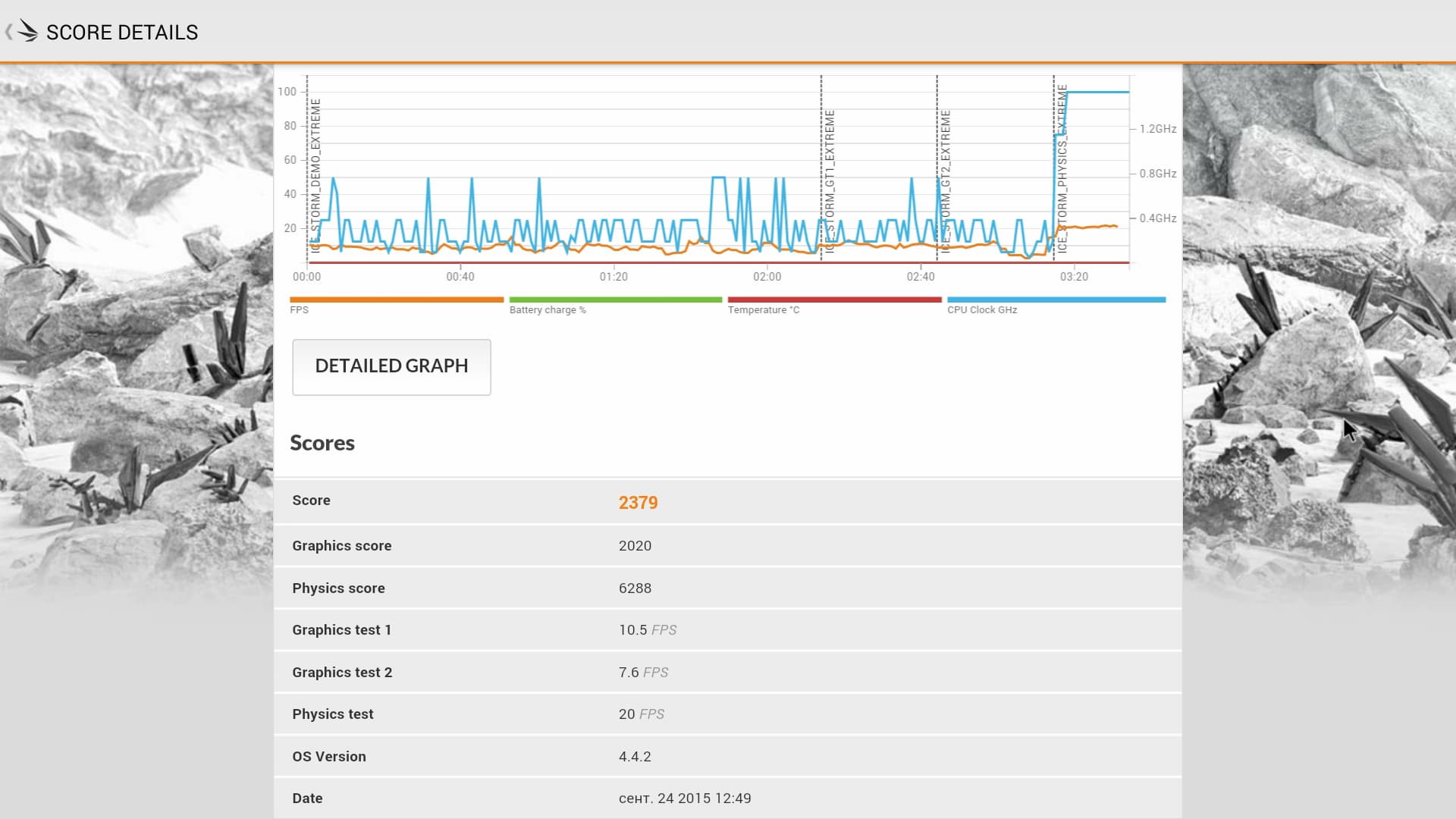

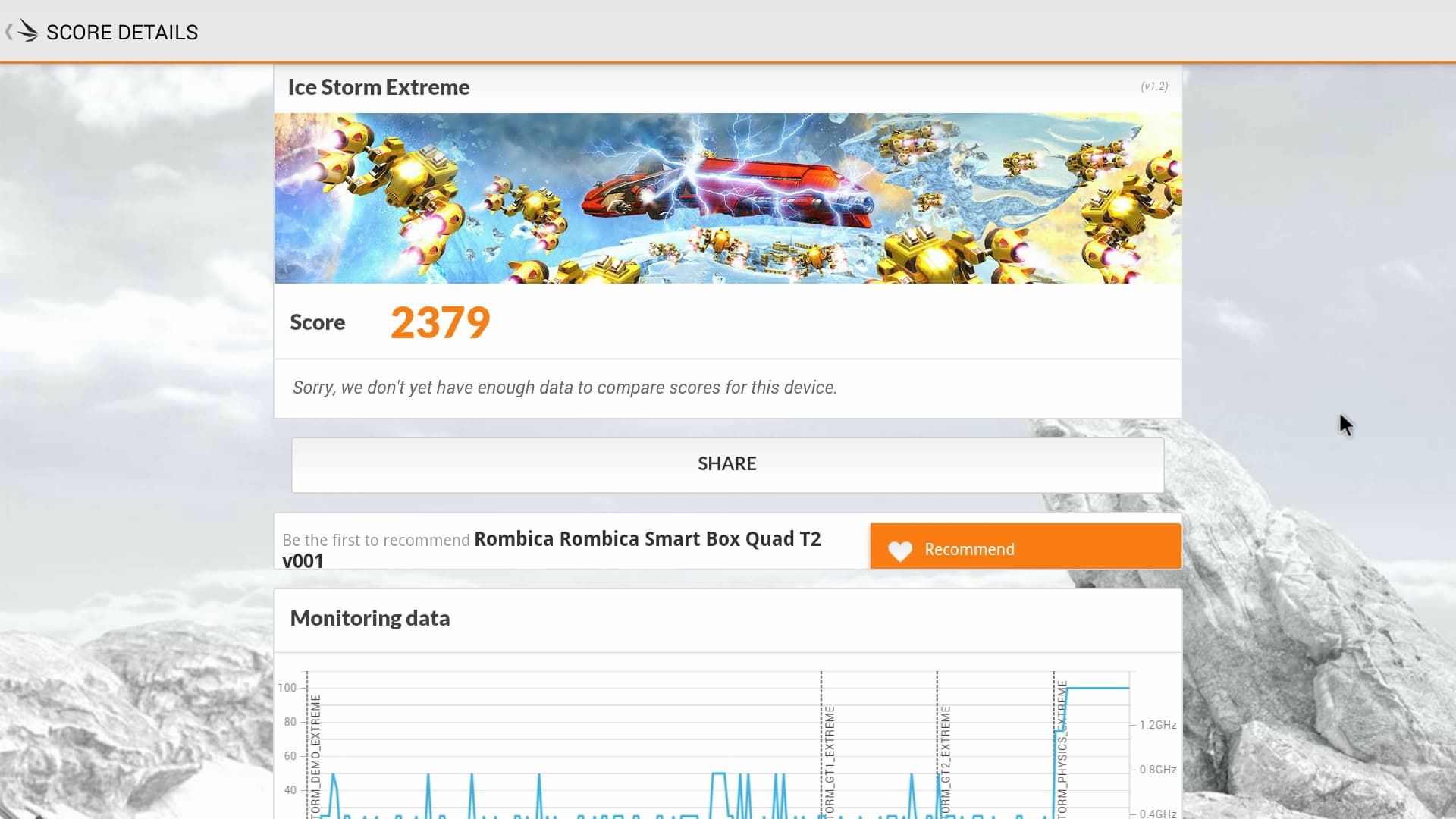

3DMark
Для просмотра с большим размером нажмите кнопку Оригинальный размер
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

Результаты теста Antutu вряд ли порадуют пользователей, которые озабочены высокой производительностью своих гаджетов. Правда, на элементарный вопрос — зачем ТВ-приставке нужна высокая производительность? — они вряд ли в состоянии дать адекватный ответ. Второе тестирование, показывающее возможности устройства при обработке 3D-сцен, лишь подтверждает назначение рассматриваемого устройства. Оно может быть каким угодно — просмотр видео и телеэфира, веб-серфинг, общение в Skype и т. д., — лишь бы не касалось 3D-игр, требующих значительных ресурсов.

Пользователи частенько (и вполне закономерно) задают один и тот же вопрос: какова скорость сетевых соединений в той или иной приставке или медиаплеере. Правильно, от этой скорости напрямую зависит возможность просмотра видео с сетевых накопителей. Точнее, видео с высоким уровнем битрейта — так называемых «ремуксов» (с «рипами» проще — видео перекодируется обычно с низким уровнем битрейта). Чтобы определить скорость сети, проведем элементарную проверку: скопируем с сетевого накопителя один и тот же файл на USB HDD, подключенный к приставке. Причем проделаем это дважды, с проводным и беспроводным подключениями.

Проводное подключение Подключение по Wi-Fi
3,95 МБ/с (31,6 Мбит/с) 3,02 МБ/с (24,1 Мбит/с)

Итак, проводное подключение, как можно видеть, позволяет просматривать с сетевых накопителей любой существующий нынче Full HD-контент, поскольку максимальный битрейт для Blu-ray составляет 28 Мбит/с. А вот при беспроводном подключении такой просмотр может оказаться затрудненным — в динамичных сценах, когда битрейт приближается к максимуму, с высокой долей вероятности появятся заикания звука и замирания картинки.

В заключение настроечной главы коснемся темы звука. В данном плеере ситуация остается привычной для сферы Android — установленная программная заглушка не дает устройству выводить многоканальный и DTS-звук без предварительного перекодирования в стерео-PCM. В том, что такая заглушка существует, сомнений мало. Если же пользователь во что бы то ни стало желает получить многоканальное звучание, то к его услугам всегда имеется бесплатная оболочка Kodi. Это специальное программное обеспечение для организации HTPC (Home Theatre Personal Computer, домашний мультимедийный компьютер), имеющее открытый исходный код, позволяет вывести прямой (RAW) аудиопоток на ресивер (правда, DTS MA все равно не воспроизводится).

Воспроизведение видео

Традиционно в первую очередь проверим способность устройства корректно воспроизводить видео распространенных нынче форматов. Для этого используем имеющуюся у нас копилку видеофайлов, а результаты воспроизведения приведем в отдельной табличке:

Формат Контейнер, видео, звук Результат воспроизведения
DVDRip AVI, XviD 720×400 2200 Кбит/с, MP3+AC3 воспроизводится нормально
Web-DL SD AVI, XviD 720×400 1400 Кбит/с, MP3+AC3 воспроизводится нормально
Web-DL HD MKV, H.264 1280×720 3000 Кбит/с, AC3 воспроизводится нормально
BDRip 720p MKV, H.264 1280×720 4000 Кбит/с, AC3 воспроизводится нормально
BDRip 1080p MKV, H.264 1920×1080 8000 Кбит/с, AC3 воспроизводится нормально

Помимо этих трафаретных форматов, приставка не гнушается и прочими кодеками, включая FLV или VC1. Впрочем, многое будет зависеть от используемого программного плеера — в каждой программе может иметься свой набор декодеров.

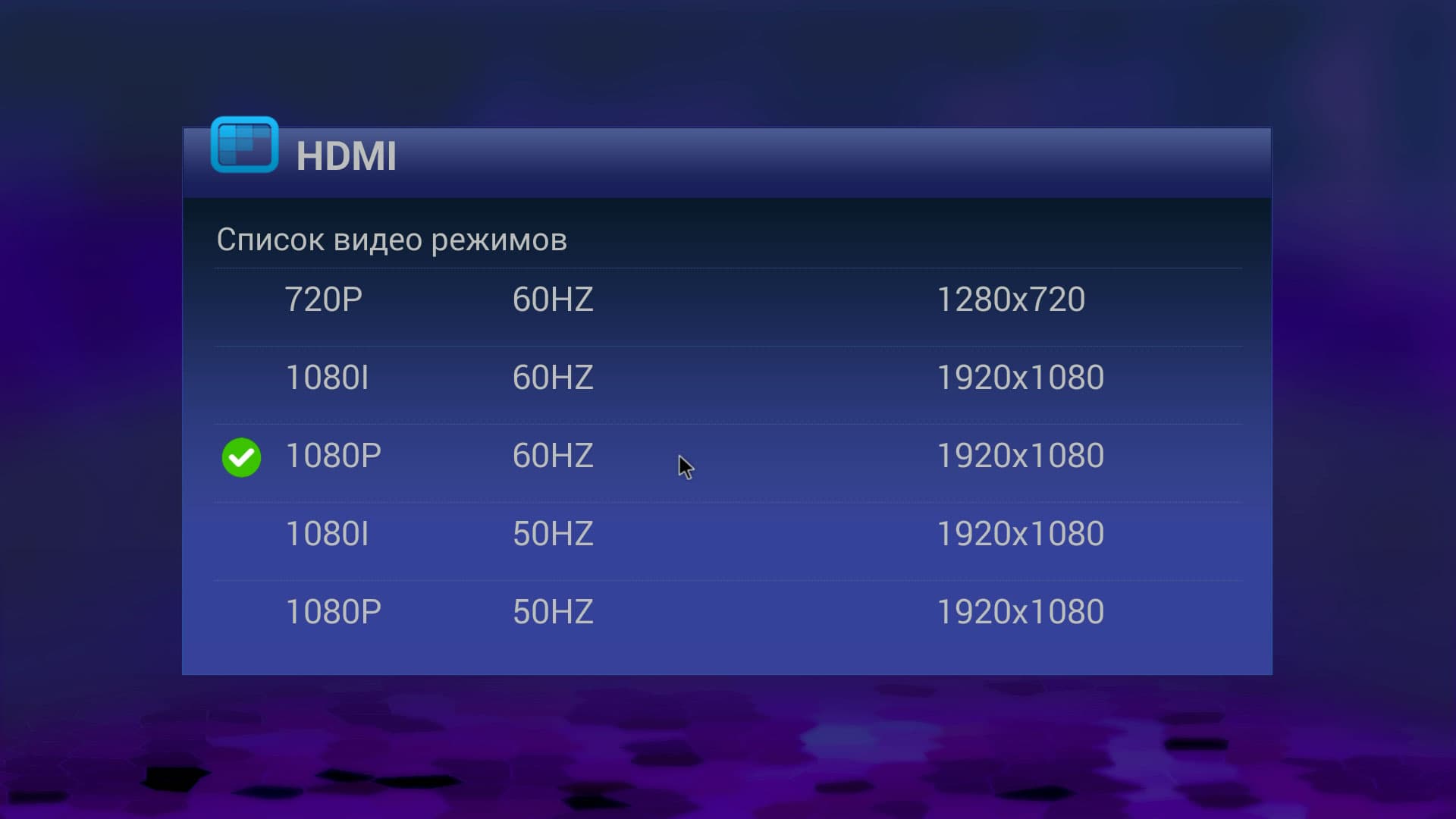

Приставка поддерживает подключение к Full HD-телевизорам в самых разных стандартах, от аналогового 480i до цифрового 1080 с частотой 60 прогрессивных кадров в секунду. К сожалению, такая нужная иногда частота, как 24 кадра в секунду, в списке стандартов отсутствует.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

Теперь коснемся вопроса об истинном разрешении, которое поставляется нашим устройством на экран телевизора. Некоторые аппараты — а мы с такими уже сталкивались — могут обманывать, производя обработку изображения в оригинальном размере, но на видеовыход подавая банальный «апскейл».

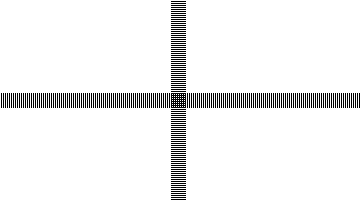

Проверить истинное разрешение, которое в состоянии выдать плеер, очень просто. Для этого нужно воспроизвести специальный видеофайл, в котором имеются горизонтальные и вертикальные линии, имеющие толщину в один пиксель, и отстоящие друг от друга на тот же пиксель. При воспроизведении такого видео плеер, занимающийся подлогом, тут же будет выявлен — слипшиеся линии будут являться доказательством шулерства. При анализе мы станем использовать устройство захвата видео. Ниже приводится часть стоп-кадра, захваченного с рассматриваемого плеера.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

Можно видеть, что никакой геометрической трансформации при воспроизведении тестового ролика приставка не допускает — видео передается пиксель-в-пиксель, приставка транслирует честные 1920×1080 точек.

Наконец, один из труднооспариваемых и крайне наглядных тестов. Речь о пропуске или дублировании кадров, которые допускаются многими воспроизводящими устройствами. Происходят такие пропуски по нескольким причинам, например:

  • несовпадение частоты обновления экрана с частотой кадров воспроизводимого видео
  • нехватка аппаратных ресурсов, скорости сети или мощности видеопроцессора

В первом случае плееры пытаются сгладить несовпадение частот с помощью отбрасывания или дублирования кадров, делая это как можно более равномерно, чтобы избежать явного дергания движущегося изображения. Если же устройству недостаточно ресурсов, то пропуски эти становятся неравномерными, рваными, что показывает крайнюю перегруженность процессора. Такие пропуски гарантированно приводят к стробу, дерганию, лишают воспроизведение плавности.

Для проверки корректности отображения видеофайлов с различной частотой кадров мы традиционно воспользуемся набором тестовых роликов с перемещающимися на одно деление за кадр стрелкой и прямоугольником (см. Методику тестирования устройств воспроизведения и отображения видеосигнала). При тестировании использовалось видео с размером кадра 1920×1080 и разными частотами, от 24 до 60 кадр/сек. Рассматриваемая приставка подключалась к Full HD телевизору в самом «старшем» режиме — 1920×1080 60 Герц. Ниже приводится таблица со снимками экрана, на которых можно увидеть результаты тестирования и сделать соответствующие выводы. В момент создания фотоснимка мы намеренно выводим на экран телевизора информационную строку, где которой указывается текущий режим работы — размер кадра и частота обновления экрана (большая просьба не путать с маркетинговой частотой, которая в устах продавцов, торгующих телевизорами, может доходить до нескольких сотен Герц — эти «герцы» не имеют никакого отношения к частоте обновления экрана).

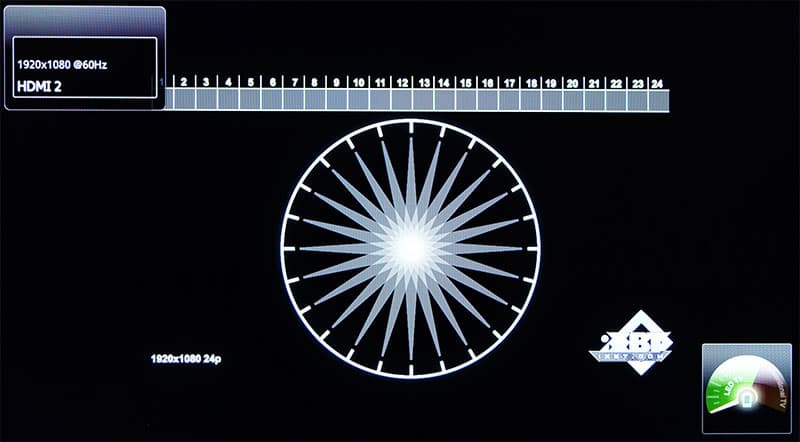

1080 24p
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

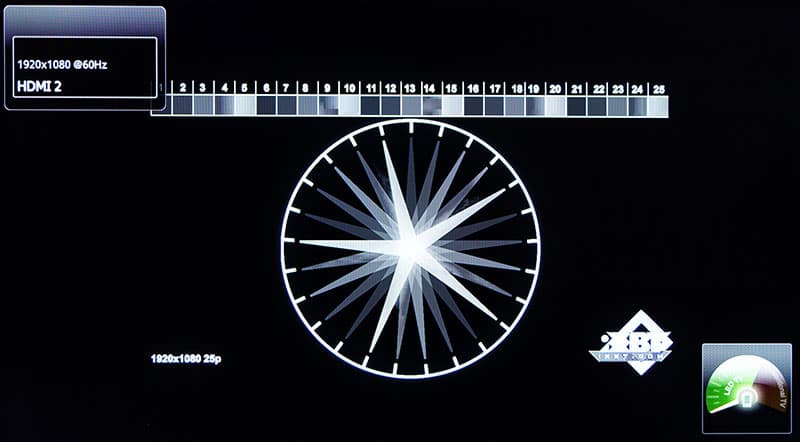

1080 25p
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
1080 30p
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

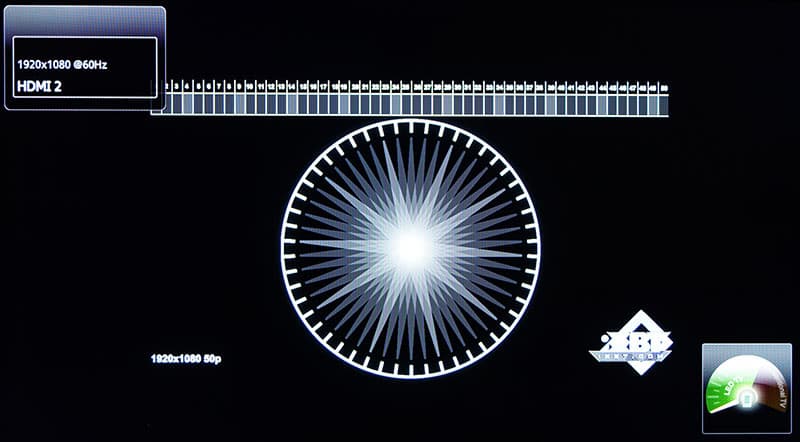

1080 50p
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

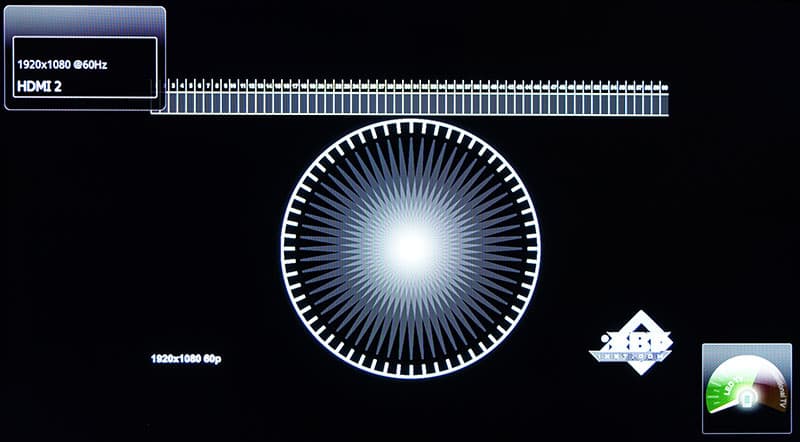

1080 60p
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2


Ни единой претензии к плееру не имеется. Даже в случаях катастрофического несовпадения частоты обновления экрана с частотой кадров видеоролика, приставка предельно аккуратно выравнивает воспроизведение, пропуская кадры и/или дублируя показ отдельных кадров.

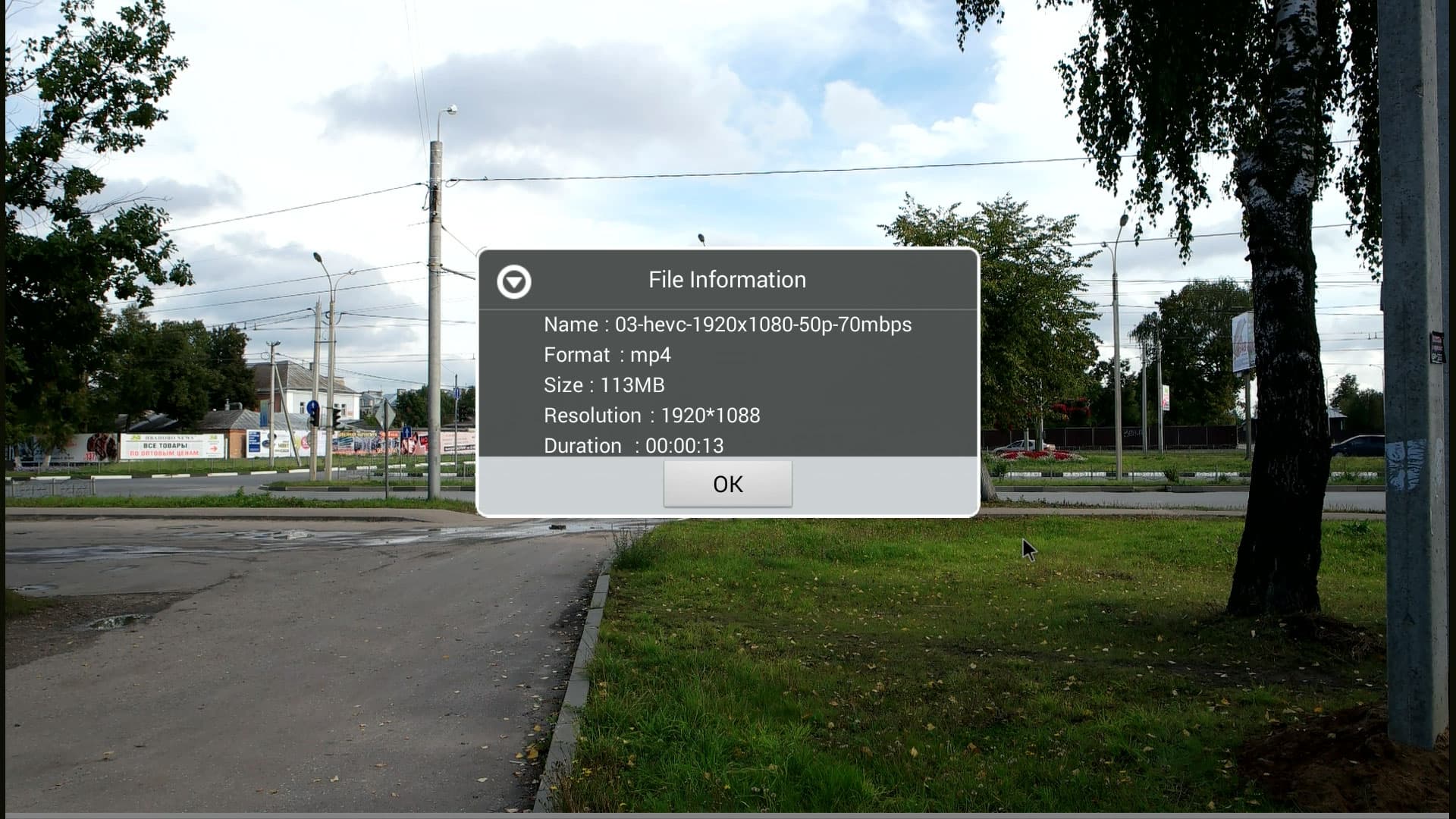

Что касается возможности плеера воспроизводить видео, закодированное в новом формате HEVC (H.265), который, по всей видимости, заменит распространенный сегодня AVC (H.264) — тут даже мы удивились, с какой легкостью приставка сумела воспроизвести видеофайлы, снятые новеньким фотоаппаратом Samsung NX500. А ведь параметры данных файлов очень непросты даже для хорошего компьютера: HEVC 1080 50p с битрейтом до 70 Мбит/с (скачать пример, 113 МБ). Некоторые коллеги автора, пытавшиеся воспроизвести такие ролики на своих ПК, жаловались на явное «торможение» при воспроизведении. А тут — мелкая коробочка с «телефонным» Android на борту...

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

В заключение главы оценим способность приставки совершать веб-серфинг. Загрузку веб-страничек устройство осуществляет с приличной скоростью, что нехарактерно для слабенького Android-устройства, которое обычно «тормозит» при отрисовке несложных веб-страничек. Видео, встроенное в статью, воспроизводится со звуком непосредственно на странице со статьей, без предварительной загрузки видеофайла и перехода в режим полного экрана.

Для просмотра с большим размером нажмите кнопку Оригинальный размер

Предустановленные приложения-сервисы мы уже изучали на примере Android-приставки Rombica Smart Box Ultra HD, а также в недавней статье об Android-приставке Rombica Smart Box Ultra HD v002 и сервисе Nemo TV. Добавим лишь, что рассматриваемая приставка с равным успехом поддерживает все описанные сервисы.

Цифровой ТВ-тюнер

Несмотря на значительные трудности, возникшие при тестировании цифрового ТВ-тюнера, нам все же удалось получить скриншоты и данные, показывающие его работу. Означенные трудности заключались в банальном отсутствии цифрового эфирного ТВ-сигнала в местности, где мы пытались его «поймать». Причины тут могли быть самыми разными, от проживания в бетонной заэкранированной со всех сторон коробке до неудачного выбора времени суток для «ловли». Искренне надеемся, что описанная неудача преследовала одного лишь автора и что читателю обязательно повезет.

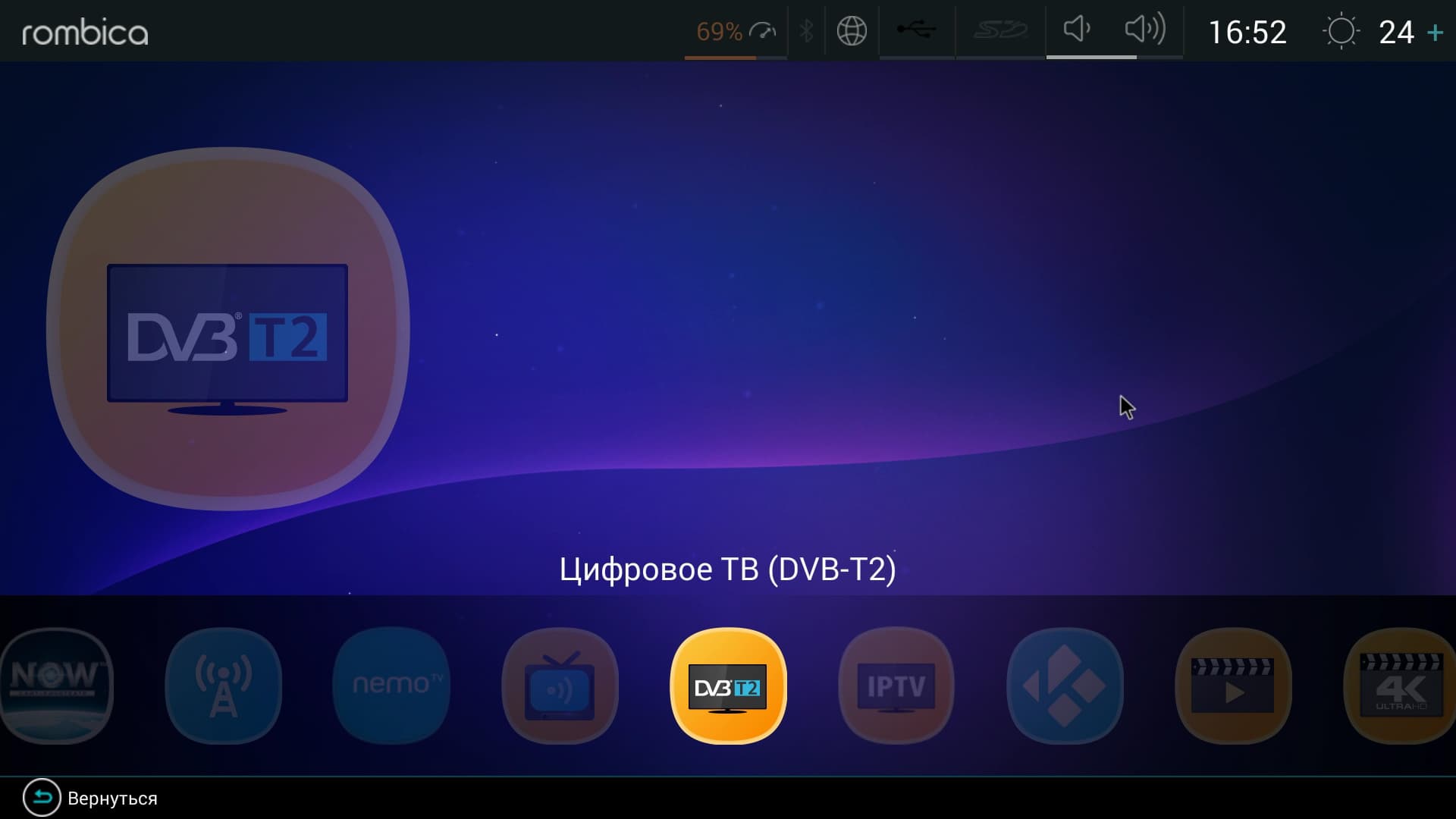

Вышеперечисленные неудачи не помешали нам проверить эффективность встроенного в приставку цифрового ТВ-приемника (достаточно было сменить регион тестирования). Работает этот модуль посредством фирменного приложения, которое предустановлено в заводскую прошивку, и называется DVB T2.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

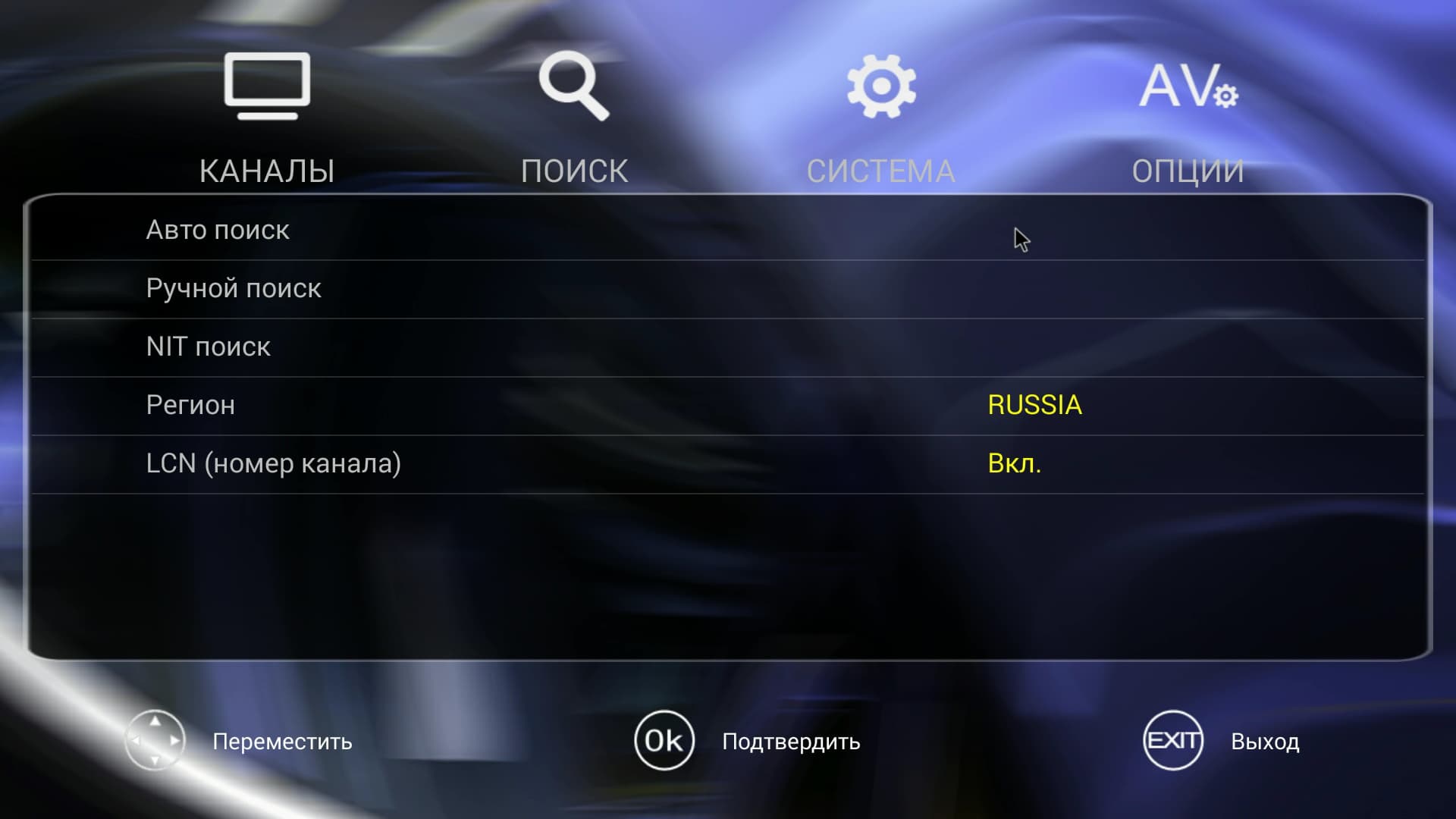

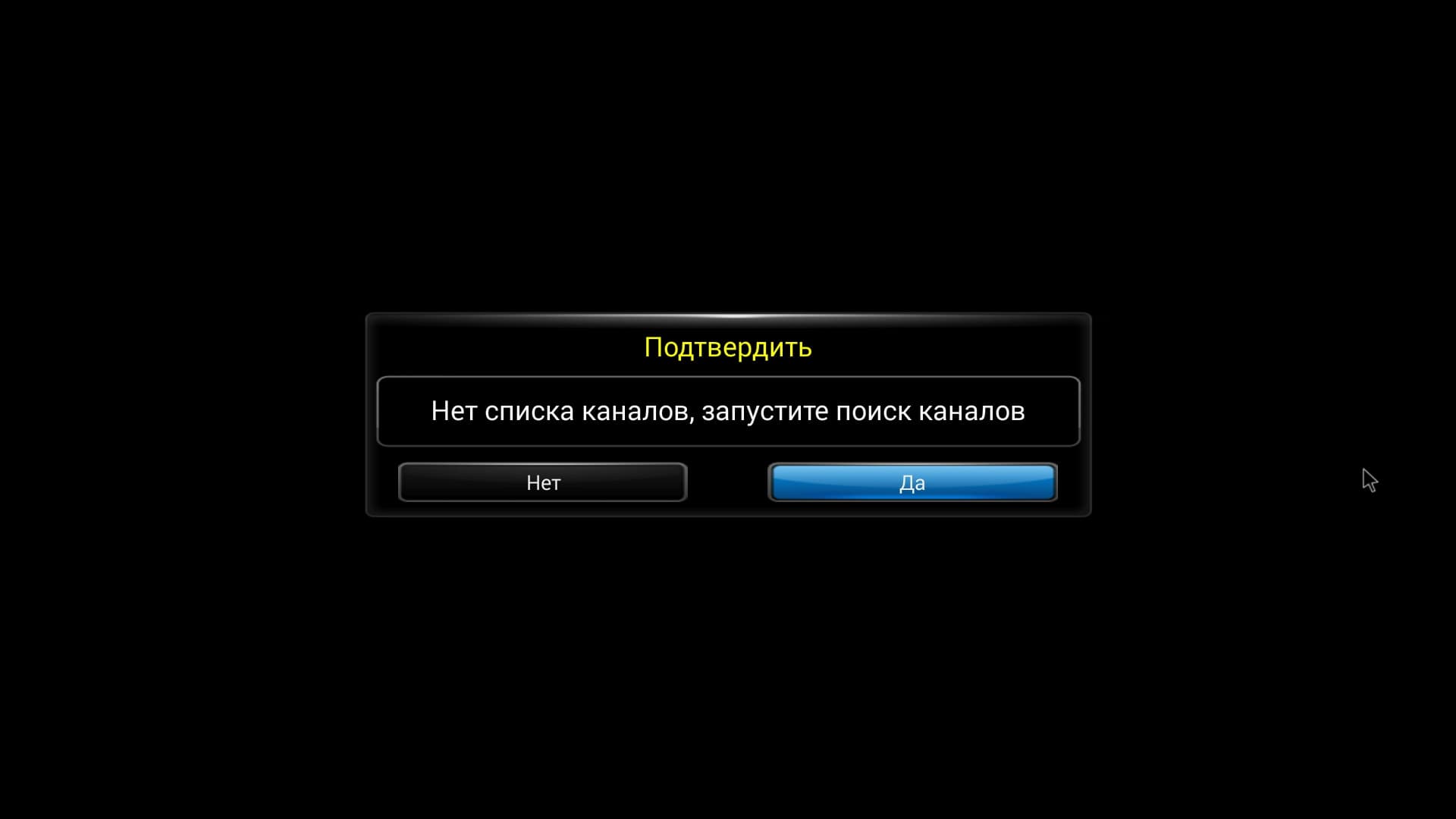

При первом же запуске приложение определит отсутствие настроенных каналов и предложит произвести их поиск. При этом подразумевается, что необходимая антенна уже подключена к плееру (в разных регионах России, а в отдельных районах, возможны различия в конструкции антенн, их направлении и т. д.). Перед поиском необходимо указать страну, в которой ведется поиск — в нашем случае, конечно, Россия.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

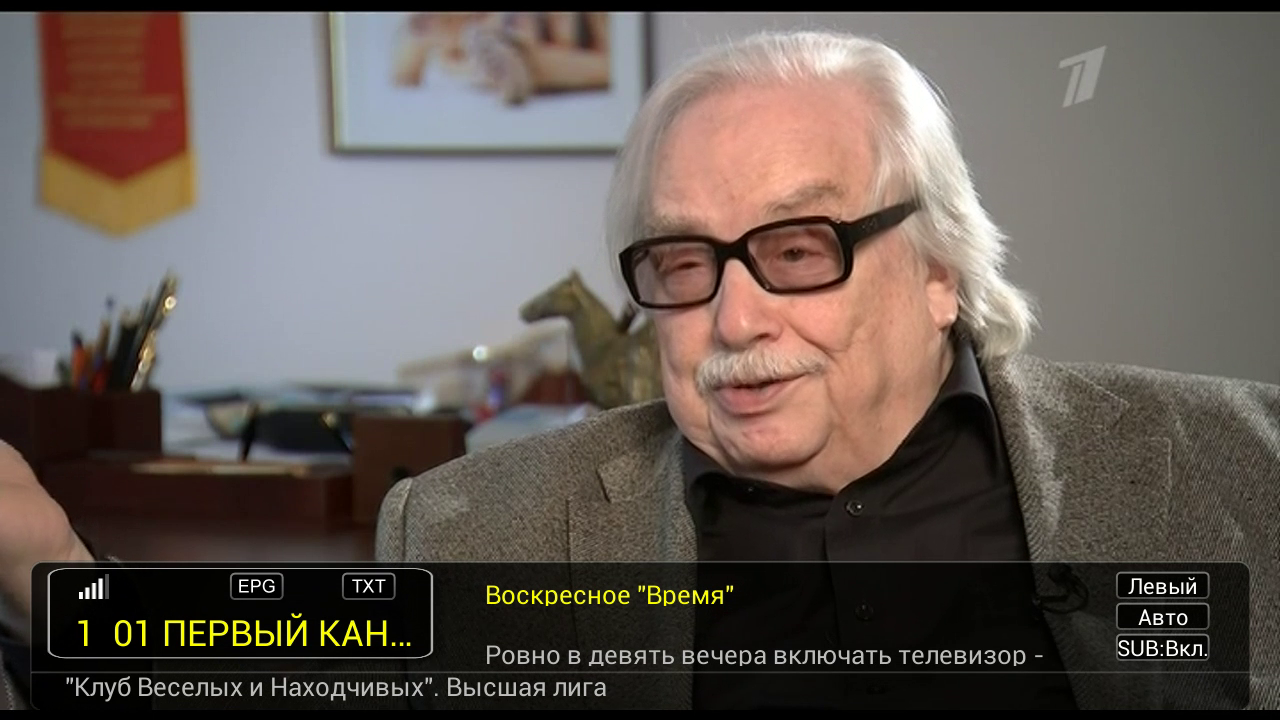

Поиск занимает считанные минуты, после чего пустой прежде список пополнится парой десятков каналов, которые в текущий момент транслируются в вашем регионе.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

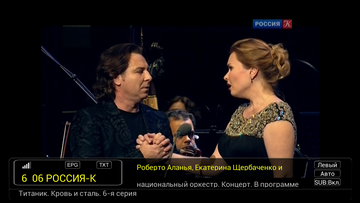

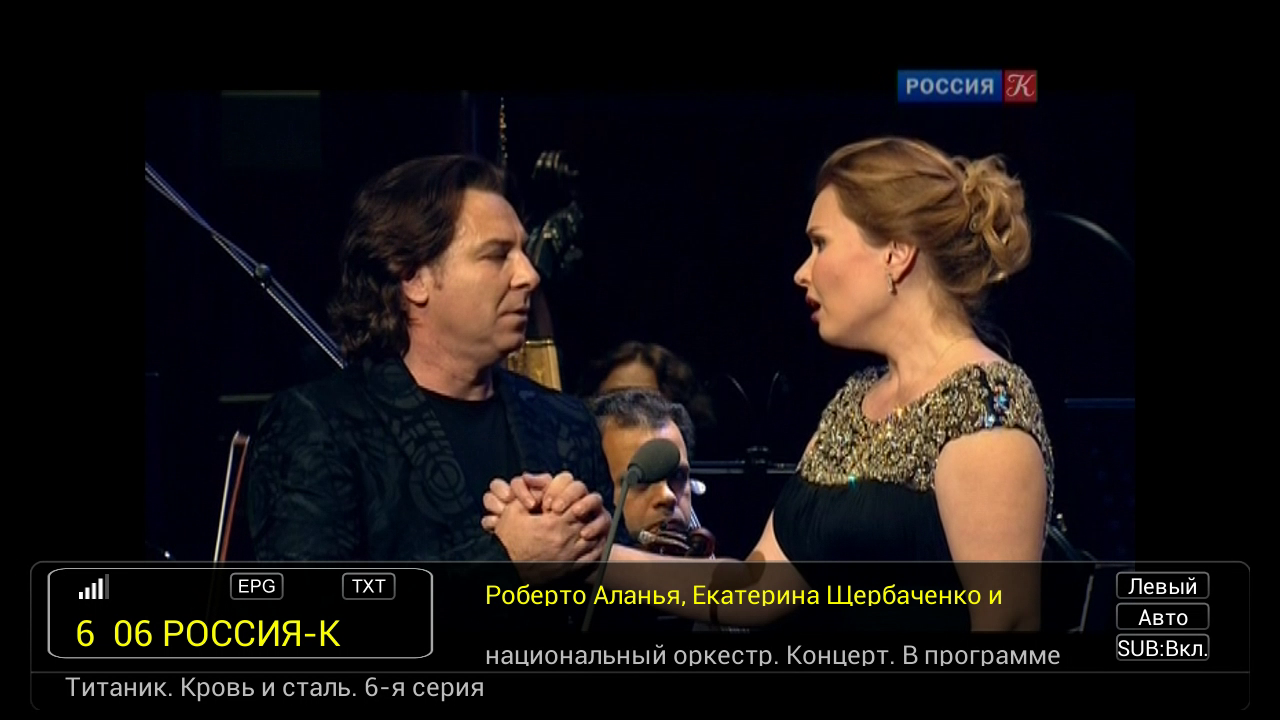

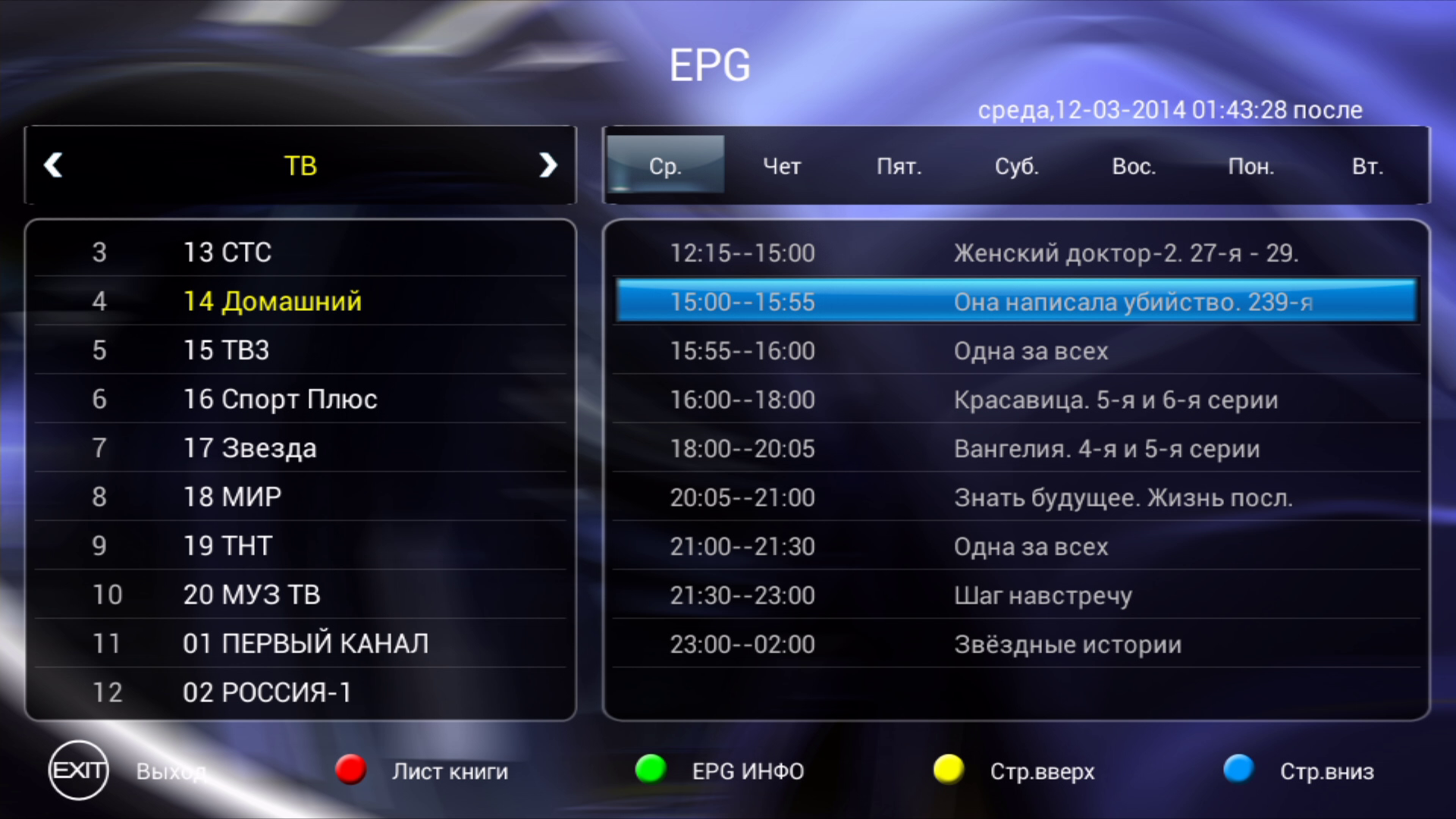

Если ранее, в эпоху аналогового телевидения и аналоговых же тюнеров, имело смысл оценивать качество принимаемого сигнала (хотя «качество» это в большей части зависело от удаленности от транслирующего источника), то теперь смысл в таким тестировании находится, мягко говоря, под сомнением. Это цифра — она либо есть, либо ее нет. Аналогично спутниковому ТВ — или каналы принимаются, или нет, а вместо картинки тюнер выводит на экран приветствие с просьбой проверить оборудование. Также в сравнение можно добавить, к примеру, трансляцию с YouTube и других интернет-сервисов. Странно выглядела бы жалоба пользователя на трансляцию с невысоким качеством и тем более «с помехами». Как и в цифровом ТВ, поток либо есть, либо его нет. А все жалобы на качество потока, если такие возникают, следует отправлять не в адрес производителей тюнера, но исключительно в адрес транслятора. Единственный момент, в котором особенности конструкции тюнера могут влиять на процесс приема цифрового ТВ-сигнала — это его чувствительность. Не исключены случаи, когда один тюнер успешно принимает поток, а другой в это же время, находясь рядом и будучи подключенным к той же антенне, показывает недостаточное количество процентов мощности сигнала. А для того, чтобы определить относительную чувствительность конкретного тюнера, недостаточно знать спецификации его чипа. Оптимальным вариантом оценки является прямое сравнение с неким «идеальным» тюнером, подобно тому, как некоторые электронные устройства сравниваются с аналогичными, параметры которых заведомо считаются идеальными. Но что это за идеальный тюнер, и где его взять?

В отличие от аналогового ТВ, цифровое отличается отсутствием таких артефактов, как атмосферные помехи, но и переключение с канала на канал в цифровом ТВ производится несколько дольше, чем в аналоговом. Впрочем, этот временной лаг настолько несущественен, что и говорить о нем не имеет особого смысла.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

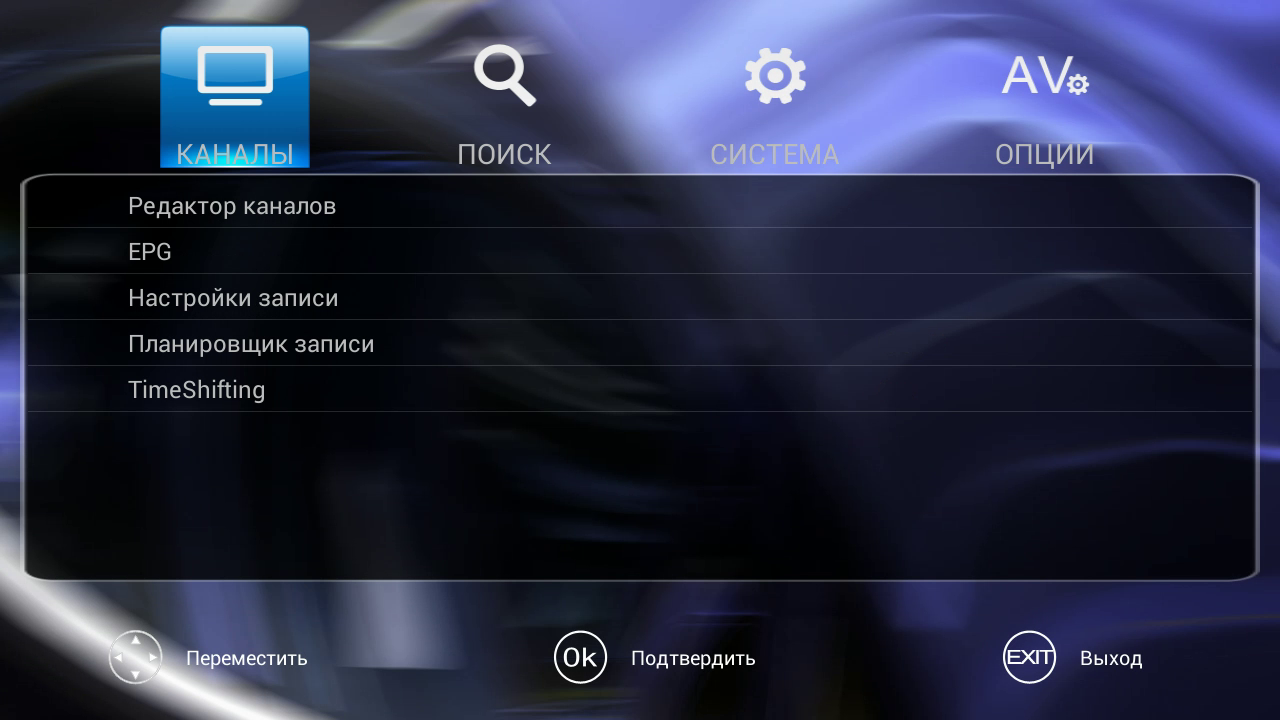

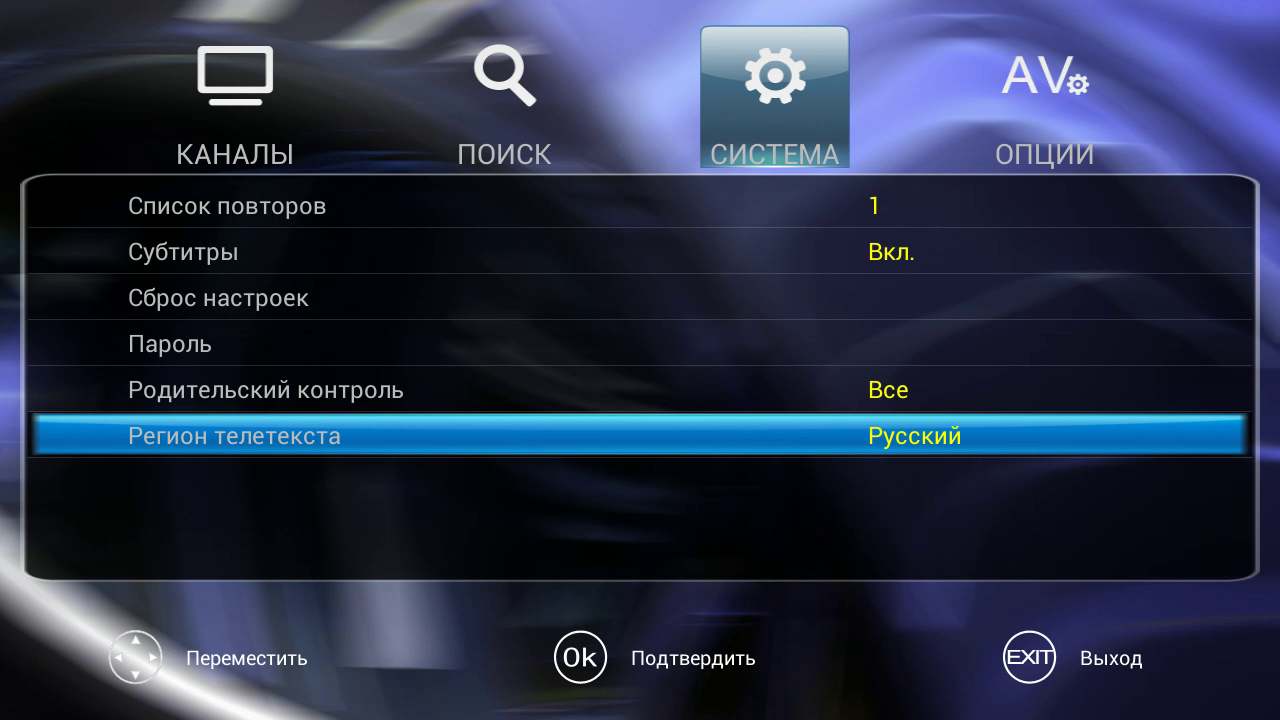

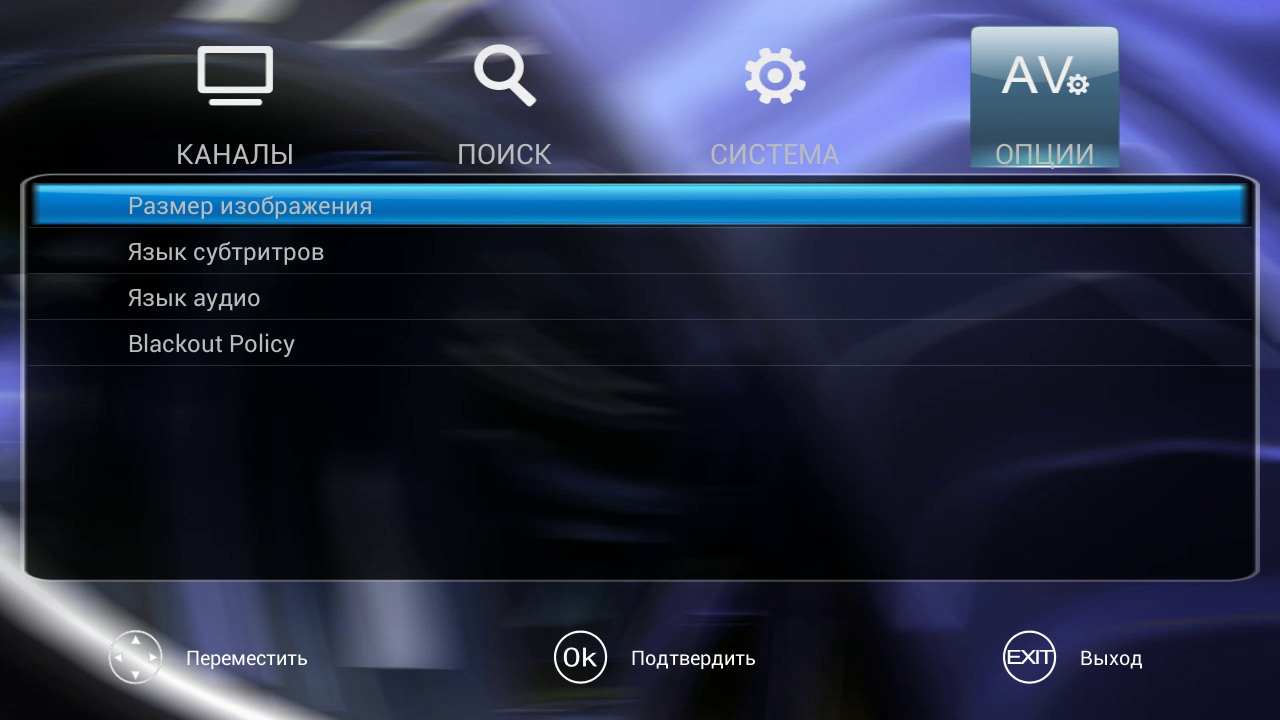

Настройки ТВ-тюнера состоят из Редактора каналов, параметров качества записи, системных настроек.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

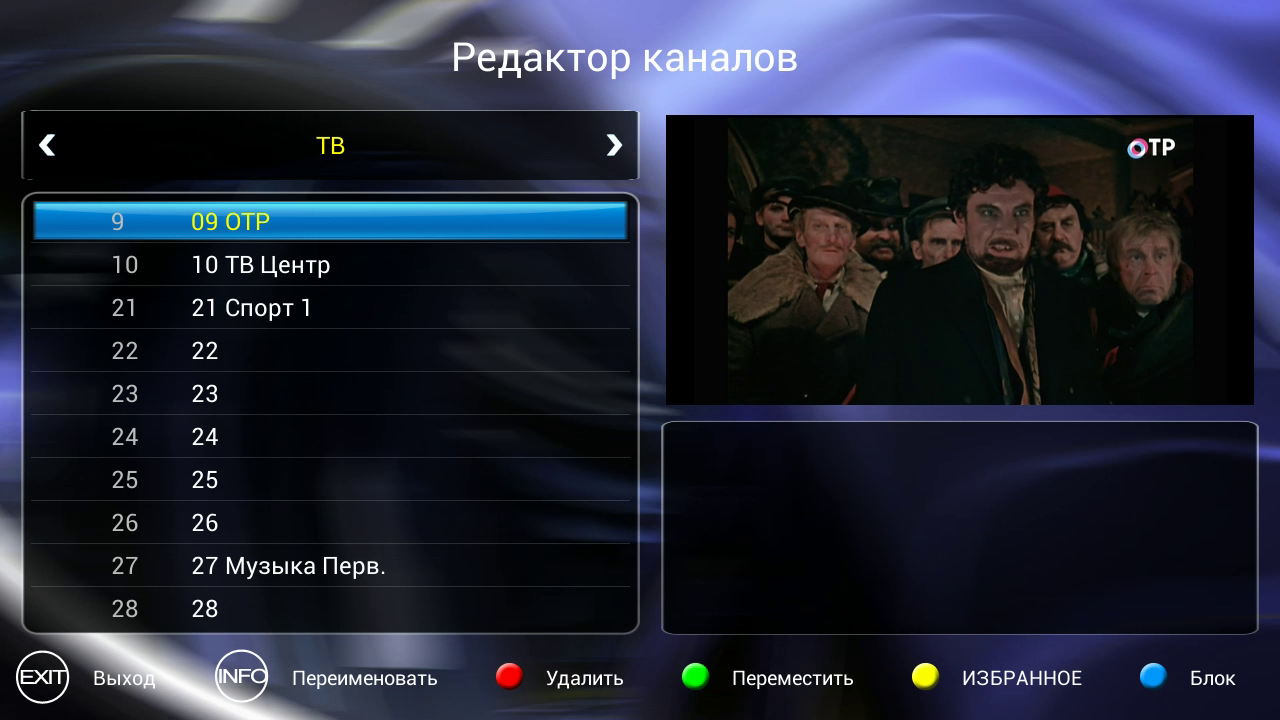

В Редакторе каналов имеется возможность изменить их очередность, переименовать, добавить в Избранное или вовсе удалить ненужные.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

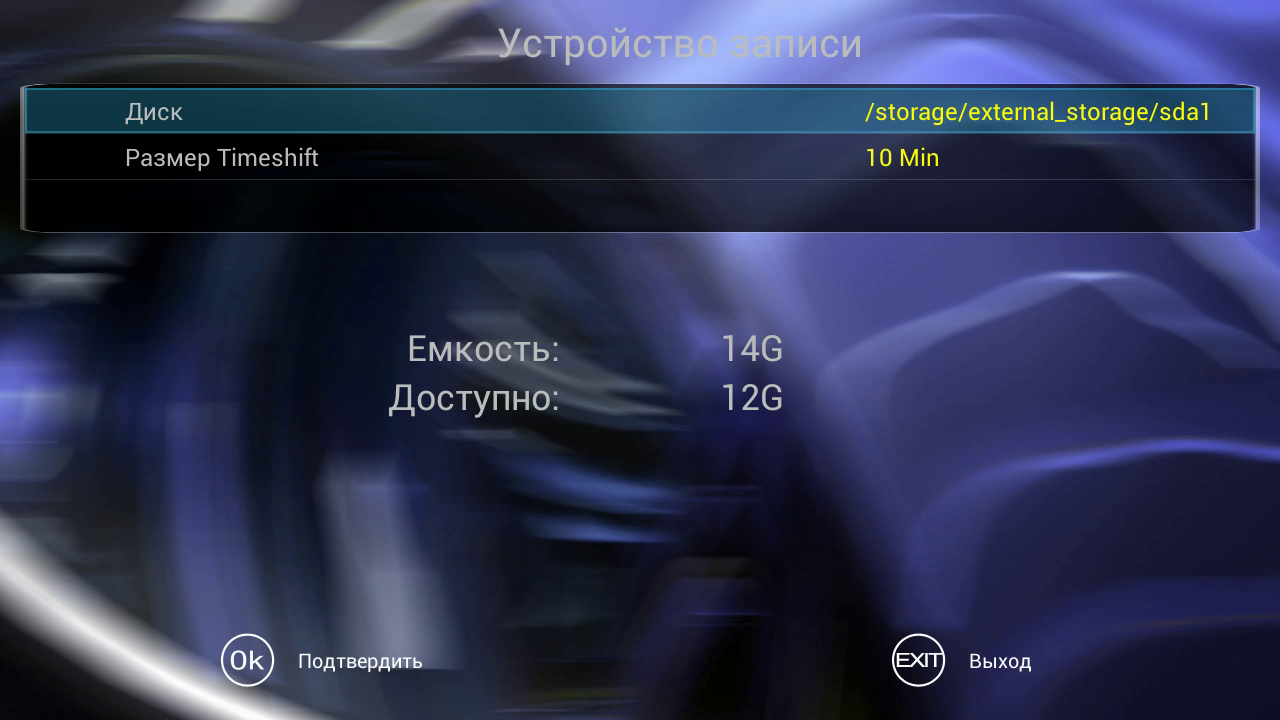

Для осуществления записи или активации режима TimeShift (сдвиг во времени, или отложенный просмотр) к плееру требуется подключить какой-либо носитель. Чем выше будет его емкость, тем большее время записи или временного сдвига окажется доступным.

Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

С помощью режима TimeShift можно не только поставить эфир «на паузу», но и успешно проматывать рекламные блоки (если, конечно, смириться с тем, что смотреть вы будете не прямой эфир, а запись, пусть и сдвинутую на небольшой промежуток времени от прямого эфира).

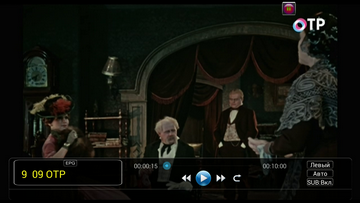

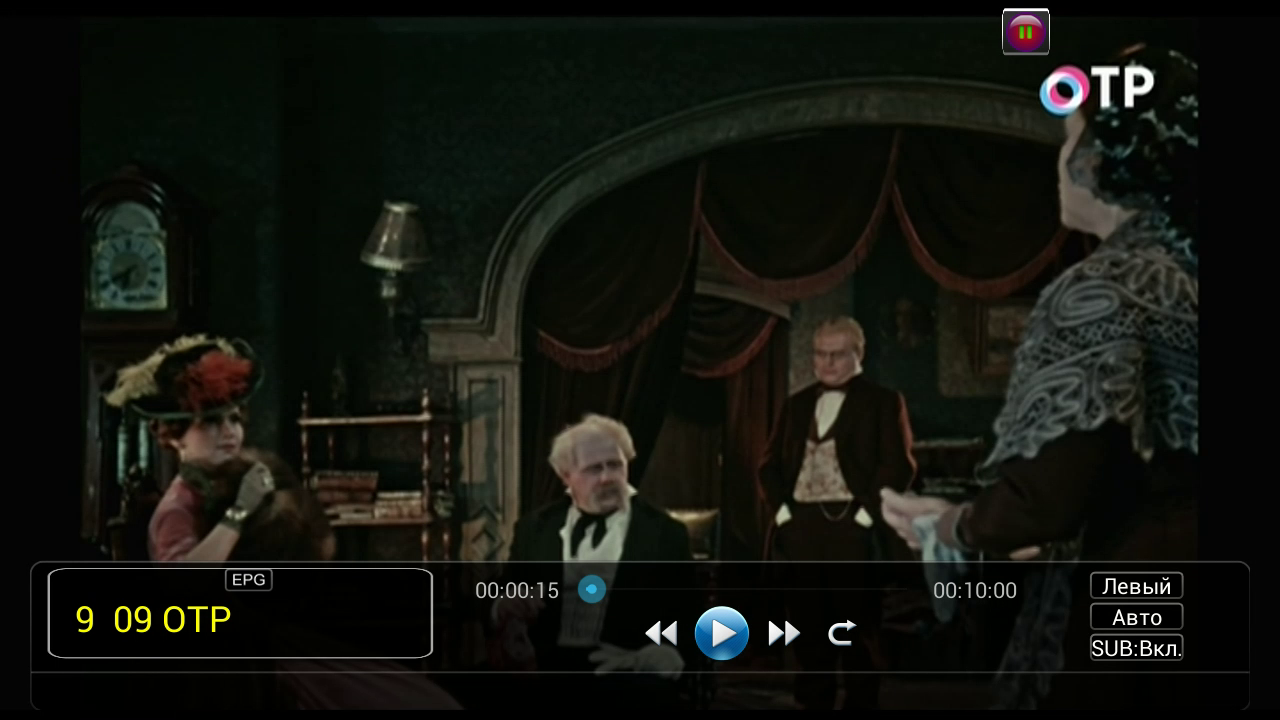

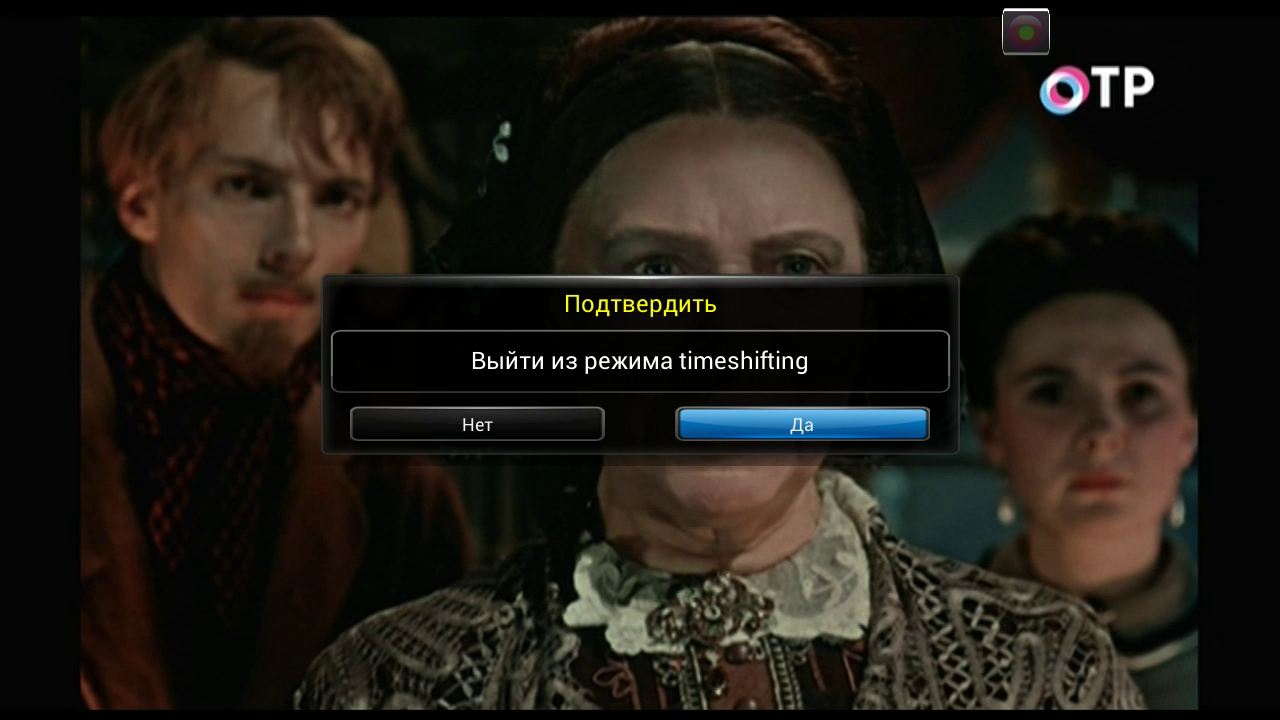

Режим Timeshift, эфир «поставлен на паузу» Выход из режима TimeShift
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

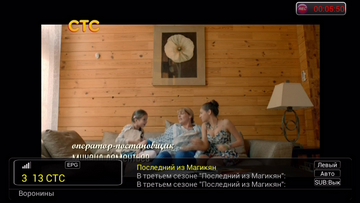

Запись передач возможна как мгновенная, нажатием кнопки записи, так и отложенная, по расписанию, включая запись, повторяющуюся в определенные дни недели и интервалы времени суток. Единственный, пожалуй, недостаток такой записи в сравнении с древними аналоговыми видеомагнитофонами — для записи рассматриваемая приставка должна быть не только включена в сеть, но и работать! К счастью, приложение, которое управляет тюнером, вовсе не обязательно должно быть запущено — в нужный срок оно запустится автоматически, за этим следит фоновая утилита, и запись стартует строго по расписанию. А учитывая тот факт, что плеер включается также автоматически при подаче питания, то и перебои в подаче электроэнергии не страшны. Наконец, малое энергопотребление приставки (до 10 Вт) вполне позволяет оставить ее включенной на любой срок.

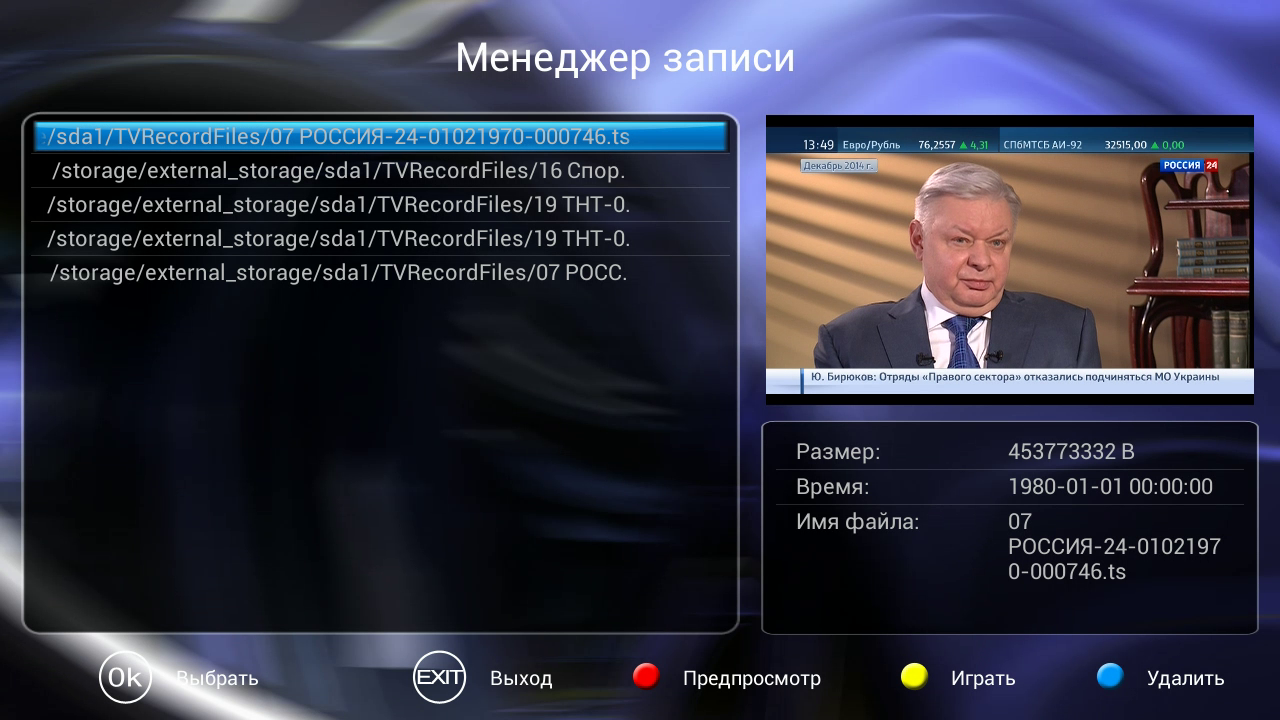

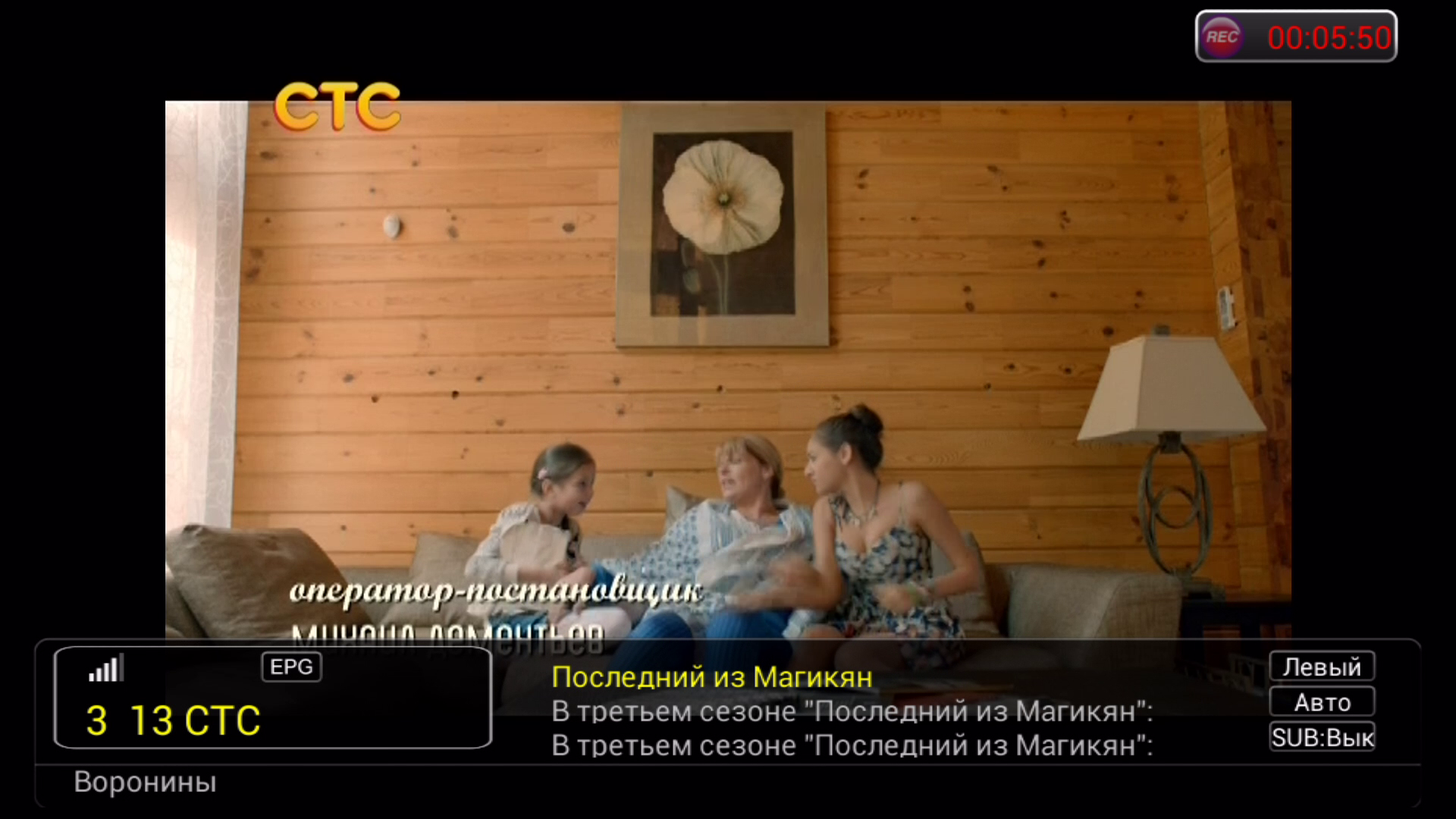

Процесс записи эфира Просмотр записанного материала
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2
Android-приставка с ТВ-тюнером Rombica Smart Box Quad T2

Выводы

Честное, без выпадения кадров и уверенное воспроизведение всех известных видеоформатов делают приставку полноценной заменой стандартным медиаплеерам. В этом, кстати, помогает и мультимедийная оболочка Rombica, напоминающая стандартный интерфейс стандартного же плеера. Удивительно было наблюдать, как приставка справляется с новым форматом кодирования HEVC (H.265), воспроизведение которого является той еще задачкой для обычного домашнего компьютера.

Не хотелось бы касаться темы полезности и желательности такого гаджета, как стационарный цифровой ТВ-тюнер. Но придется. Необходимость в подобном тюнере строго обуславливается двумя аспектами — наличие иных источников ТВ-эфира и регион, в котором предполагается вести просмотр. Описать первое условие легче легкого — все еще далеко не везде присутствует широкополосный интернет или кабельное ТВ, хотя спутниковое ТВ доступно всюду (им, собственно, давным-давно пользуются жители всех мелких и отдаленных населенных пунктов). А вот со вторым аспектом будет посложнее. Несмотря на старания соответствующих служб, эфирная цифра работает все еще далеко не в каждом регионе страны. Проблема известна и очевидна: огромные площади, которые необходимо покрыть сигналом (есть, конечно, и другие проблемы, но их мы упоминать не станем). Даже если вы видите на интерактивной карте вещания цифрового эфирного ТВ свой регион и наличие в нем соответствующих работающих ретрансляторов, это вовсе не означает фактическое наличие эфира в вашей местности. Поэтому перед тем, как озадачиться переходом на эфирную цифру, следует провести натурный эксперимент либо поспрашивать знающих людей.
