Jetway P4MFA — системная плата на базе чипсета VIA P4M266


  • Чипсет VIA P4M266

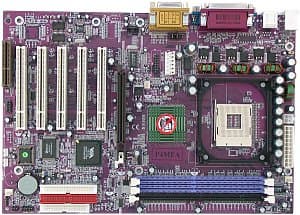

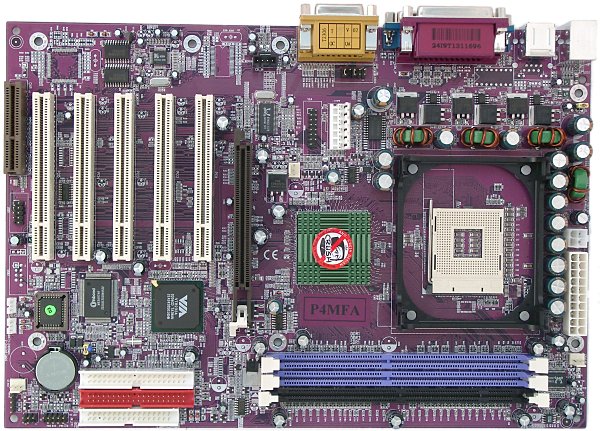

Платы этой компании не устают поражать нас пестротой своего окраса — в данном случае PCB цвета баклажана соединена с сиреневыми разъемами и темно-зеленым радиатором. Но конечно, настоящая изюминка платы — поддержка обоих типов памяти (SDR и DDR SDRAM). Плата попала к нам в OEM-комплектации.

Комплект поставки включает:

  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с разъемом D-Sub;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • PC-Cillin 2000;
    • Magic BIOS;
    • Recovery Genius;
    • Award WinFlash;
    • Несколько утилит для мониторинга системы;
    • DirectX 7 и 8.

Из недостатков разводки можно отметить расположение аудиовходов между слотом AGP и задней панелью, а также скученность разъемов и переключателей в нижнем левом углу платы, совершенно не способствующую удобству сборки. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, их описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 14 конденсаторов по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека Avance Logic ALC201A, с разъемом для подключения фронтальных аудиовыходов.

Не распаяны, но разведены на плате: разъемы RJ45 и USB2, а также несколько микросхем.

На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, +3,3, +5 и +/-12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM + 1 SDR SDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры — 305х210 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска компьютера с устройств PS/2
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+RAS Active Time, RAS Precharge Time, RAS To CAS Delay, CAS Latency, Bank Interleave, DRAM Command Rate
Выбор частоты работы памяти+100/133 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100-200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+1,6-1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7 и 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5 и 1,6 В

Использовалась версия BIOS A03, как последняя из доступных на время проведения тестирования.

К сожалению, попавшая к нам на тестирование плата имела очень низкое качество 2D: при установке разрешения экрана выше 640x480 происходило достаточно сильное «замыливание» картинки. Надеемся, что это недостаток конкретного экземпляра. В остальном же плата не слишком быстра (но в этом, скорее, виноват чипсет), зато предоставляет большой набор настроек системы (хотя и не факт, что они будут востребованы, ведь платы с интегрированным графическим адаптером покупают, как правило, отнюдь не для разгона и настройки на максимальную производительность).

Результаты тестов:



Системная плата Jetway P4MFA предоставлена компанией ELKO
