Gigabyte 8INXP — системная плата на базе чипсета Intel E7205


К нам на тестирование попал предсерийный экземпляр платы, но качественно выполненный и обладающий полной розничной комплектацией, кроме бумажного руководства.

Комплект поставки включает:

  • Упаковку: коробка нового дизайна, ламинированная пластиком с голографическим эффектом;
  • Документацию: руководство пользователя IDE RAID, руководство пользователя SATA RAID, плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
  • Кабели: 3 Serial ATA, 3 ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с разъемами SATA (два интерфейсных разъема плюс один поставляемый в комплекте кабель со сдвоенным питанием: стандартным SATA и стандартным IDE);

  • Планку на заднюю панель компьютера с 4 портами USB;
  • Планку на заднюю панель компьютера с разъемами Rear, Center/Sub и S/PDIF-Out типов Coaxial и TosLink;

  • Заглушку на заднюю панель платы;

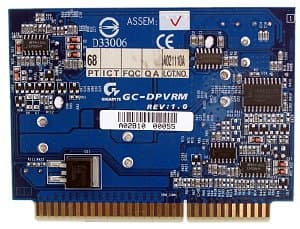

  • Модуль DPS;



  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2002;
    • Gigabyte EasyTune 4;
    • Gigabyte IA Panel;
    • Gigabyte Face Wizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte Management Tools;
    • Gigabyte BIOS Writer.

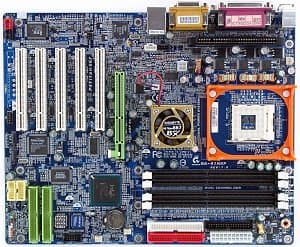

Разводка платы стандартна, как и ее недостатки: разъемы аудиовходов и дополнительный разъем питания расположены перед слотом AGP и чипом северного моста, а разъемы IDE RAID и SATA RAID — позади слотов PCI, к тому же близость различных разъемов к модулям памяти будет препятствовать свободе манипуляций с последними. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора, расположенном на плате, применены 4 конденсатора по 3300 мкФ и несколько менее емких. При задействовании внешнего модуля DPS, в схеме питания процессора образуется шестиканальный стабилизатор напряжения, использующий 6 конденсаторов по 3300 мкФ и несколько менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
  • сетевой, реализованный на базе микросхемы Intel RC82540EM, с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet);
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20276, с возможностью создания RAID уровней 0 и 1 по протоколам вплоть до ATA133;
  • контроллер Serial ATA RAID, реализованный на базе микросхемы Silicon Image Sil3112ACT144, с возможностью создания RAID уровней 0 и 1 по протоколу SATA150.

Благодаря использованию I/O-контроллера ITE IT8712F-A на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

На плате применены фирменные технологии компании:

  • DualBIOS (на плате находится резервная микросхема Flash EEPROM с копией BIOS);

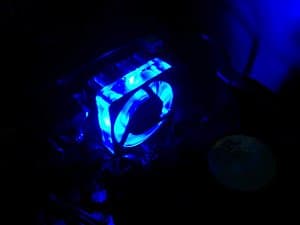

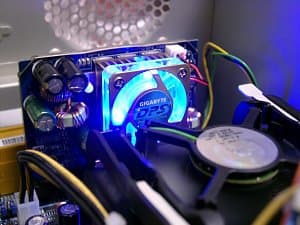

  • DPS — внешний модуль VRM для повышения стабильности работы процессора и обеспечения работоспособности будущих процессоров, с увеличенным энергопотреблением.



Наличие напряжения +2,5 В на модулях памяти в режиме StandBy индицируется светодиодом на плате, а при установке видеокарты, рассчитанной на напряжение питания +3,3 В, на плате загорается светодиод, информирующий о недопустимости использования подобных карт.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

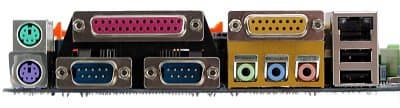

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии Modular 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge, Active to Precharge Delay
Выбор частоты работы памяти-
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66—97 МГц c шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—200 МГц c шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+1,5—1,775 В c шагом 0,025 В
Изменение напряжения памяти+Normal, +0,1, +0,2, +0,3 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Normal, +0,1, +0,2, +0,3 В

Использовалась версия BIOS от 08.11.2002, как последняя из доступных на время проведения тестирования.

Наиболее «десктопная» плата из рассмотренных нами представителей чипсета: у нее единственной применен слот AGP вместо AGP Pro, да и широкие возможности для разгона не совсем вяжутся с образом солидной основы рабочей станции. Впрочем, не считая использования AGP (а это все же весьма относительный минус) и отсутствия штатных средств подключения устройств с интерфейсом FireWire, плата практически лишена недостатков, а уникальные возможности, вроде модуля DPS и двух RAID-контроллеров, должны привлечь к ней большой интерес соответствующего контингента покупателей.
