Gigabyte 7VKML — системная плата на базе чипсета VIA KM266


  • Чипсет VIA KM266

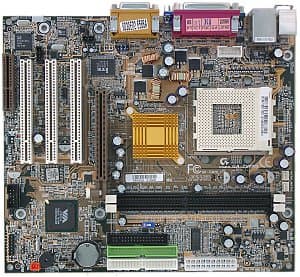

Цвет PCB этой модели не традиционно синий, а желтый, но ничего удивительного тут нет — платы для OEM-партнеров компания выпускает именно этого окраса, и именно на сборщиков интегрированная плата формата mATX и ориентирована в первую очередь. Естественно, что и комплектация очень скромная — плата к нам попала без коробки, в ОЕМ-упаковке.

Комплект поставки включает:

  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader 5.0;
    • Norton Antivirus 2002;
    • Norton Personal Firewall 2002;
    • Несколько утилит для считывателя смарт-карт;
    • Программы для мониторинга системы;
    • Gigabyte EasyTune III;
    • Gigabyte Face Wizard;
    • Gigabyte Management Tool.

К разводке материнской платы особых претензий нет, хотя общая скученность разъемов и переключателей, вполне естественная для модели формата mATX, не способствует удобству сборки. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, их описание приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и несколько менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека Avance Logic ALC201A, с разъемами для подключения фронтальных аудиовыходов и SPDIF;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100L, с поддержкой 10BaseT/100BaseTX.

Не распаяны, но разведены на плате: несколько различных разъемов (в том числе, для считывателя смарт-карт).

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, +3,3, +5 и +/-12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком в сокете) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов.

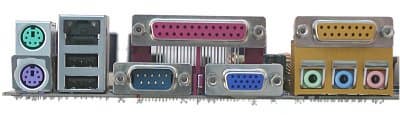

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 3 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры — 245х215 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Переключатель для выбора частоты FSB100/133 МГц
Из BIOS, основанного на версии 2.00 от AMIНастройки таймингов памяти+CAS Latency, Bank Interleave, DDR Command Rate
Выбор частоты работы памяти+Auto, 200 и 266 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора++5%, +7,5%, +10%
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS F3f, как последняя из доступных на время проведения тестирования.

Как и многие другие платы, выполненные в этом форм-факторе, Gigabyte 7VKML прекрасно впишется в офисный или похожий по функциональным требованиям компьютер, не требующий большой мощности и возможностей расширения, но и особенного сказать про плату практически нечего.
