Canyon 9I6GM-L — системная плата на базе чипсета i865G


Платы, выполненные в формате mATX, обладают примерно одинаковой минимальной функциональностью, так как покупаются обычно для бюджетных рабочих систем, да и текстолит такого размера не предоставляет пространства для фантазий разработчиков. У нас на тестировании был предсерийный образец, поэтому мы не можем с уверенностью утверждать, что комплектация серийного экземпляра будет такой же минимальной.

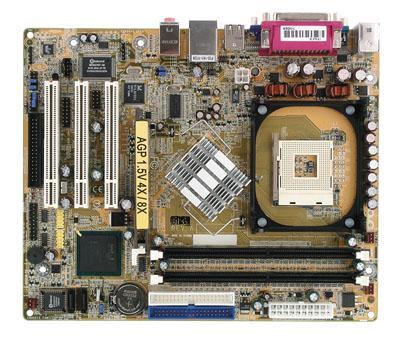

Разводка платы неудобна, но трудно ожидать чего-то иного от продукта такого размера, где все подчинено необходимости уложиться в стандартный размер microATX, а не удобству подключения, так что не будем уделять этому фактору особого внимания. Краткое описание функциональности имеющихся перемычек приведено на текстолите платы, но доступ к ним может быть затруднен при установке платы в корпус. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 11 конденсаторов по 1500 мкФ. На плате также находится стабилизатор напряжения шины AGP (включающий 1 конденсатор на 1800 мкФ).

Размер платы — 245х200 мм (microATX).

На плате нет разведенных, но нераспаянных элементов. Наличие напряжения на модулях памяти индицируется красным светодиодом. Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5, ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

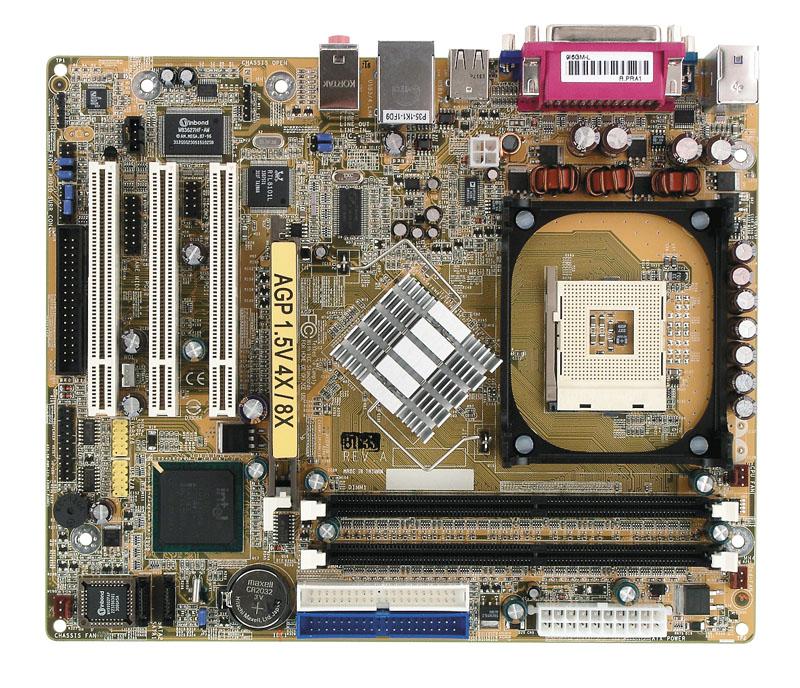

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478) с предустановленным держателем процессорного кулера;
  • Всего 2 разъема под DDR SDRAM DIMM;
  • Слот AGP (не Pro, с защелкой);
  • 3 слота PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема Serial ATA — «чипсетные»;
  • 2 разъема для подключения планок по 2 порта USB;
  • Разъем для подключения Game-порта;
  • Разъем для подключения второго последовательного порта;
  • Разъем для подключения стандартного IR-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем S/PDIF;
  • Разъем Wake-On-LAN;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью регулировки оборотов).

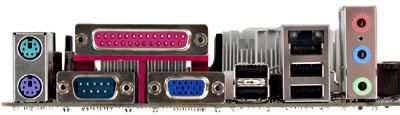

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • Разъемы COM-порта (один), VGA, LPT-порта;
  • 2 разъема USB (2.0);
  • 2 разъема USB (2.0) и один RJ-45 (Ethernet);
  • 3 аудиоразъема: Mic In, Line In, Speaker Out.

Комплект поставки

  • Упаковка: коробка стандартного (общего для всех продуктов компании) дизайна;
  • Кабели: один SATA (без переходника питания), один ATA66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • несколько утилит для мониторинга системы;
    • McAfee VirusScan Online.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Realtek RTL8101L, с поддержкой 10/100 Base-T (Fast Ethernet);
  • Встроенное видео (реализовано посредством чипсета i865G).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для установки базовой частоты процессораAuto/100/133/166/200 МГц
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay
Выбор частоты работы памяти+Auto, 266, 320, 400 МГц (при FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 66—76 МГц с шагом 0,6—0,7 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—255 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS от 03.04.03, как последняя из доступных на время проведения тестирования.

Краткие выводы

Типичная бюджетная модель с низкой производительностью и функциональностью, скудной комплектацией, без явных признаков инструментария для разгона, но, возможно, искупающая это своей низкой ценой.

Результаты тестов:



Системная плата Canyon 9I6GM-L предоставлена компанией ASBIS
