Barebone-комплект Shuttle XPC Glamor SN68PTG6 DELUXE с интегрированной графикой NVIDIA GeForce 7050


Пока готовилось это тестирование, линейка Shuttle уже успела пополниться аналогичной по функциональности моделью на GeForce 8200 (жаль, конечно, что не на AMD 780G, что позволило бы снизить до минимума требования к центральному процессору при декодировании HD-видео, а такая замена все равно не позволит ограничиться слабым процессором). Но учитывая неспешный стиль работы партнеров Shuttle, мы не слишком опоздали, скорее наоборот, мониторинг цен на момент выпуска обзора все еще не обнаружил в рознице следов рассмотренного нами barebone-комплекта.

И тут, пожалуй, пенять на нерасторопность дистрибуторов не совсем верно. Причина в явно завышенных стартовых ценах, из-за чего модели в новых корпусах и на обновленных чипсетах (а зачастую не очень-то и новых) стоят дороже аналогичной конфигурации в полноразмерном корпусе, уже укомплектованной неплохим процессором, памятью и видеокартой. Даже наши немецкие коллеги критикуют существующую несоразмерность цен (притом что в Германии, бум «особо компактных» компьютеров начался гораздо раньше и никак не связан с появлением специальных ослабленных компонентов для «нетбуков» и «неттопов», то есть потребители в принципе готовы платить дополнительную сумму за полноценную систему, но в компактном корпусе). Ну а российские дистрибуторы, как правило, просто отказываются ввозить самые функционально насыщенные модели в последних корпусах, справедливо полагая, что спрос будет очень невелик.

Есть и еще один фактор, объясняющий почему наибольшим спросом среди компактных систем пользуются не самые последние модели. Все же чаще такие компьютеры выбирают пользователи не ставящие во главу угла достижение максимальной производительности. Существуют у той же Shuttle системы, в которые можно установить пару видеокарт и самый мощный процессор, но пользователь справедливо догадывается, что как бы ни была хитроумно устроена система охлаждения, такой компьютер наверняка будет либо перегреваться, либо шуметь.

В то время как подобрать компоненты для типичной мультимедийной, домашней или офисной конфигурации таким образом, чтобы охлаждение с минимальным уровнем шума удалось организовать в компактном корпусе без дорогостоящих ухищрений объективно возможно, причем уже давно. Во всяком случае на AMD-платформе недостатка в экономичных и недорогих процессорах никогда не было, Athlon X2 в версии Energy Efficient с TDP=65 Вт были выпущены еще несколько лет назад, а сейчас не представляет труда приобрести и версию с TDP=45 Вт. Впрочем, в списке совместимых значатся и процессоры с TDP=89 Вт (именно такой мы и использовали, чтобы проверить заявленные характеристики). С видеокартами несколько сложнее, но даже среди наиболее мощных моделей последнего поколения можно найти достаточно экономичные (мы опять же, чтобы проверить на прочность, поставили разумный максимум — Radeon HD4850).

Для полноты картины, назовем еще одну модель: SN68PTG5, имеющую практически идентичную функциональность, в корпусе хорошо знакомой нам серии G5, и уже доступную в продаже. Ну а сейчас мы посмотрим, что дизайнеры Shuttle «имели в виду», проектируя серию корпусов G6.

Внешний вид

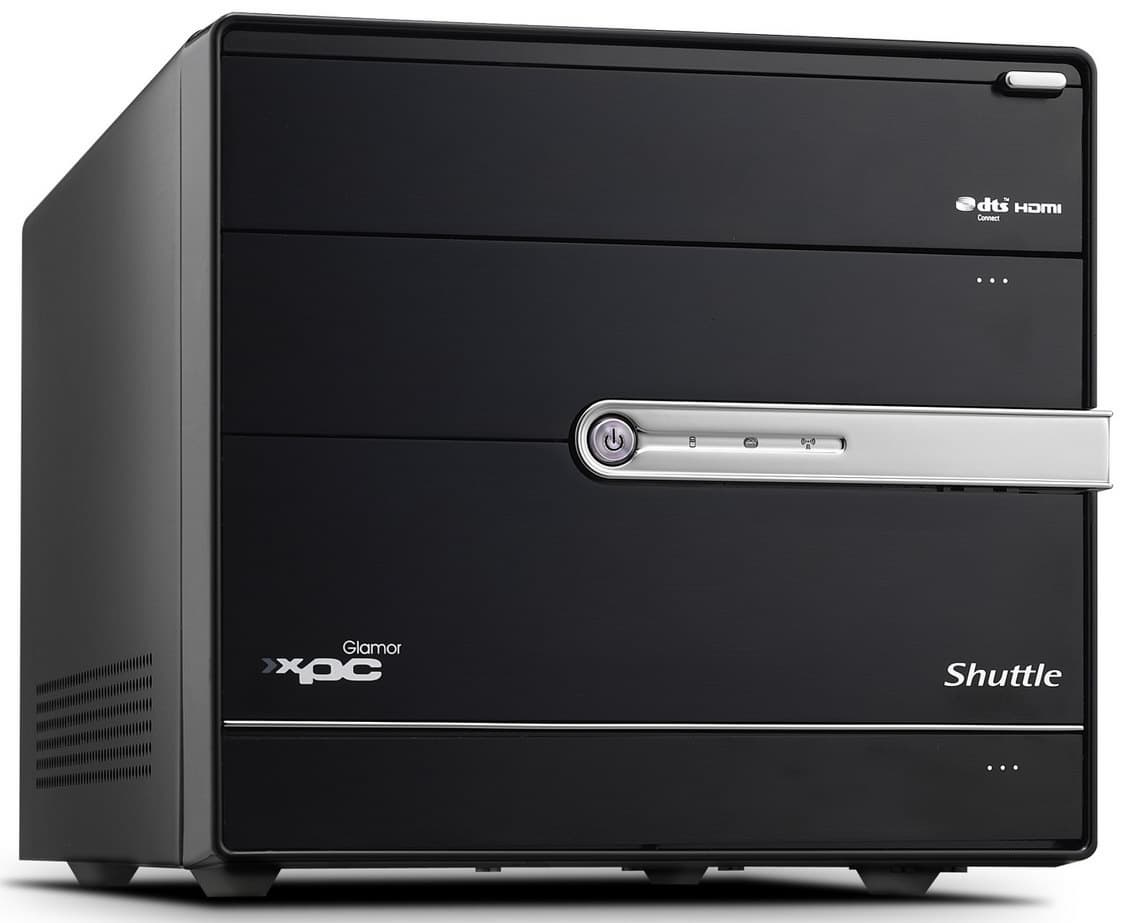

Несмотря на «гламурное» название, внешний облик корпуса достаточно строгий, пожалуй, даже посерьезнее, чем у некоторых моделей из «негламурных» серий. Передняя панель из матового черного алюминия смотрится несколько консервативно среди повсеместного увлечения лакированным пластиком. Впрочем, если уж разбираться по-сути, изначально «гламурность» и противопоставлялась кричащей попсе, как нечто элитарное (непременно дорогое, стильное, но неброское, для эстетов и ценителей). Да и само слово в переводе с французского означает «обаяние», а яркий наряд имеет очень мало общего с этой характеристикой личности.

Однако, давайте вернемся к теме тестирования barebone-комплекта и отметим, что корпус серии G6 стал лишь на сантиметр длиннее по сравнению с G5, остальные размеры аналогичные — 200×310×185 мм (Ш×Г×В).

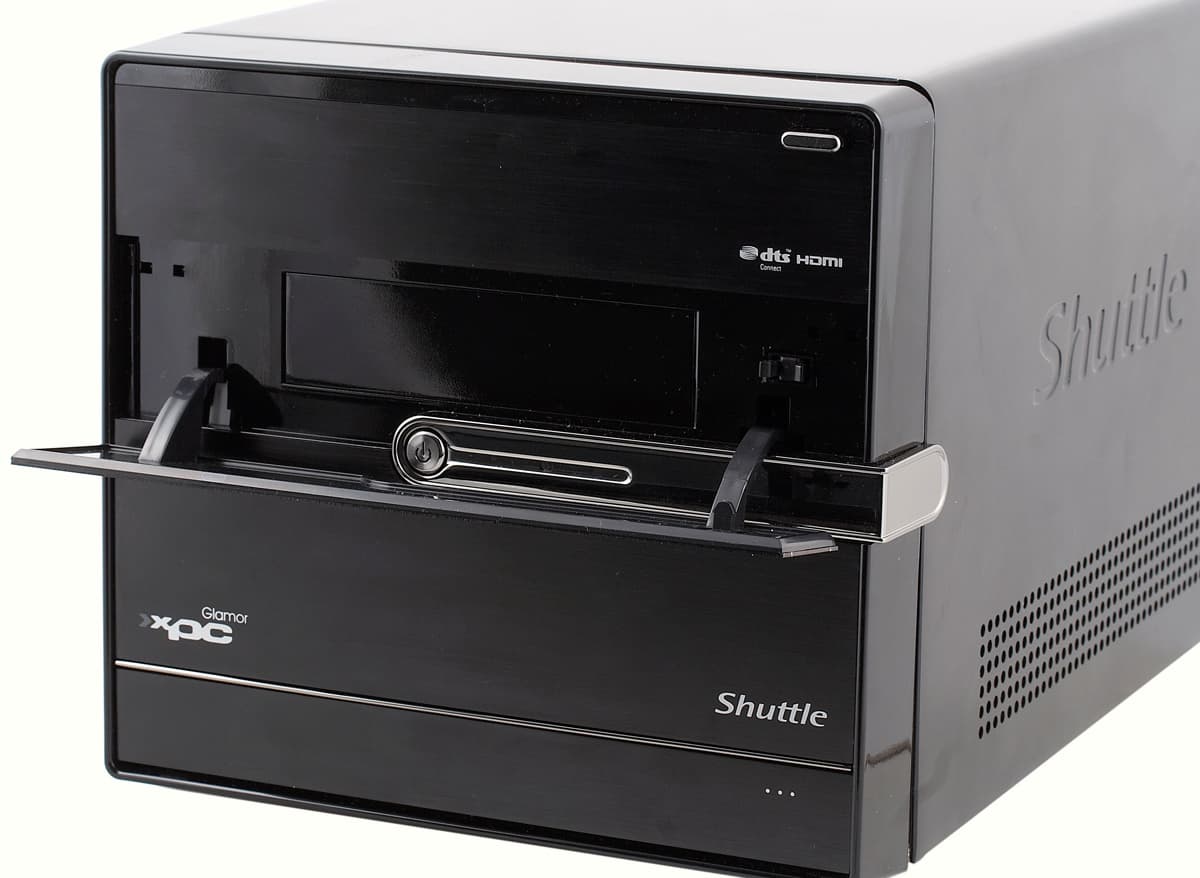

Отсеки на передней панели (для оптического привода и картовода) и периферийные разъемы, как и следовало ожидать, закрыты крышками. Крышка 5-дюймового отсека подпружинена и открывается при выдвижении лотка CD/DVD. Очень понравилось, что и крышка 3,5-дюймового отсека открывается мягко без характерного стука, даже если резко ее отпустить. Пластиковые петли ограничены резиновыми упорами.

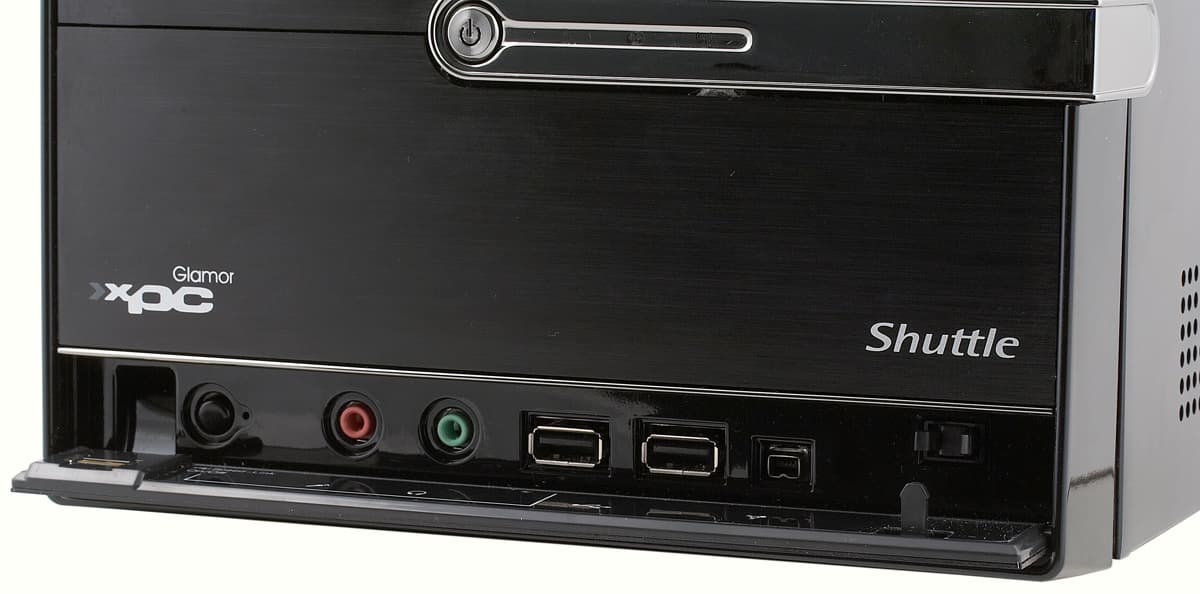

Интерфейсные разъемы на передней панели представлены двумя портами USB 2.0, FireWire-400 (4-контактный, без питания), выходами для подключения наушников и микрофона. Оригинальным решением является режим SpeedLink, представляющий собой возможность переключения крайнего USB-порта (имеющейся рядом с портом кнопкой) в режим адаптера своеобразной локальной сети, позволяющей обмениваться файлами с любым компьютером через прямое соединение двух USB-портов. Строго говоря, отличием от соединения, например, кроссоверным кабелем через порты Ethernet является удобство настройки. Для второго компьютера соединение выглядит как подключение обычного USB-накопителя, но по этой же причине, файлы подлежащие обмену, должны быть записаны в соответствующую папку, которая так и называется USB Speed-Link и появляется в списке дисков в папке «Мой компьютер» автоматически (то есть не требуется установки никакого ПО). Очевидно BIOS имитирует наличие виртуального диска в системе. Поскольку на передней панели имеется лишь два USB-порта, очень кстати выглядит и возможность переключения этого порта в стандартный режим.

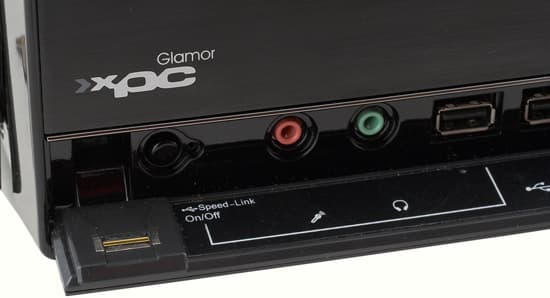

Слева на откидывающейся нижней крышке расположен датчик отпечатков пальцев, который можно использовать вместо парольной защиты. Само собою, не забывая, что повышение надежности защиты от несанкционированного доступа к данным напрямую связано с тем, на что именно «повешен» замок. Иными словами, использование вместо достаточно длинного пароля, подобного датчика лишь повышает удобство (не требуется запоминание самого пароля), и в равной степени действенно, если для защиты данных используется надежный алгоритм шифрования, не позволяющий просто прочитать данные в обход системы защиты.

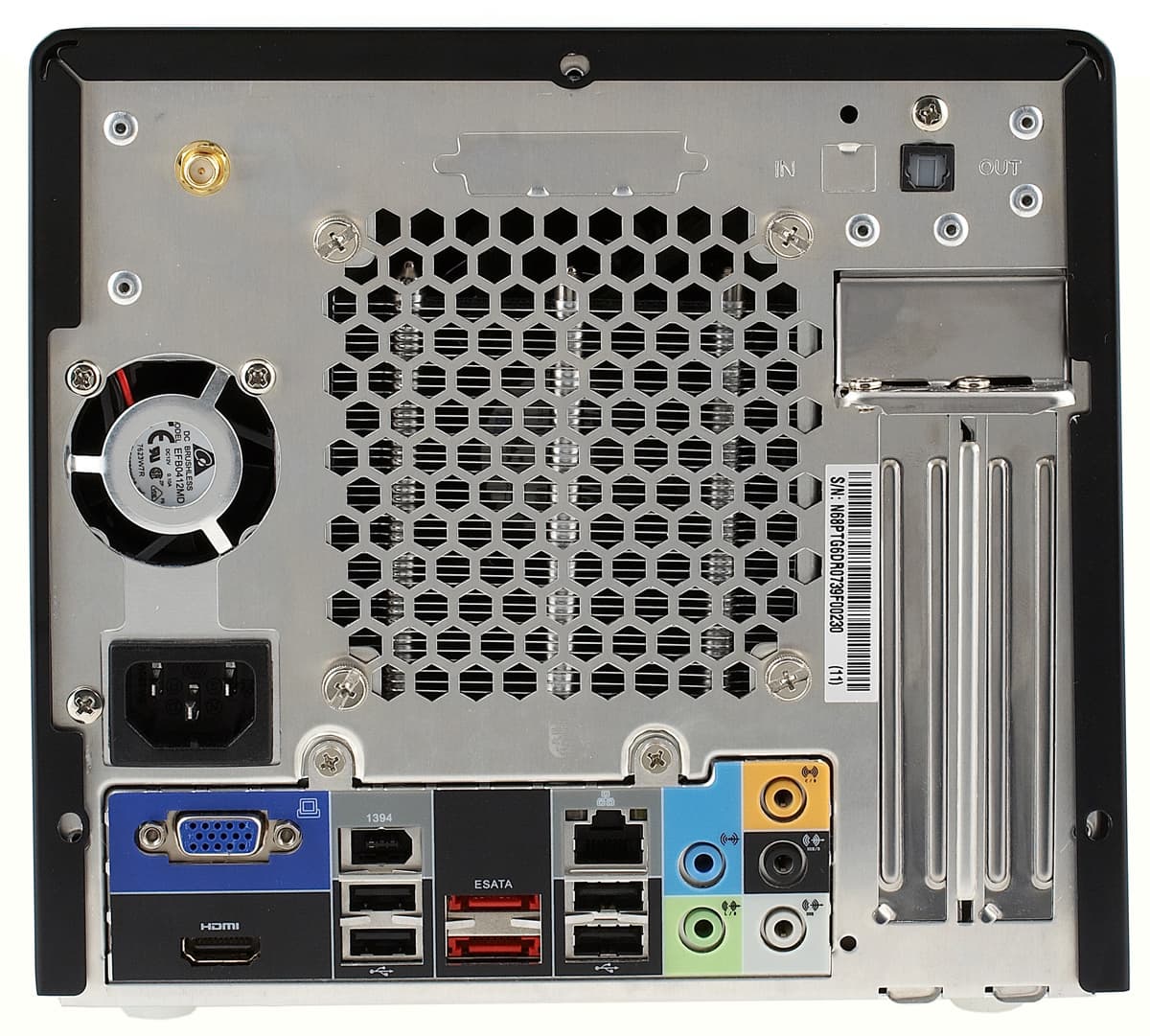

В качестве видеовыходов было решено установить VGA и HDMI, но в комплекте есть переходник на DVI. К сожалению, нет PS/2-портов для клавиатуры и мыши (соответствующий разъем для вывода этих портов есть на поверхности платы, но каких-либо планок в комплекте нет, что надо иметь в виду, покупая клавиатуру. Похвально наличие двух eSATA-портов. В остальном все ожидаемо: 4 разъема USB (2.0), FireWire-400 (6-контактный), сетевая розетка (Gigabit Ethernet), 5 аналоговых аудиоразъемов для вывода 7.1-канального звука и Line-In, S/PDIF-Out. На задней панели также крепится съемная антенна Wi-Fi-модуля, поставляемая в комплекте.

Внутреннее устройство и функциональность

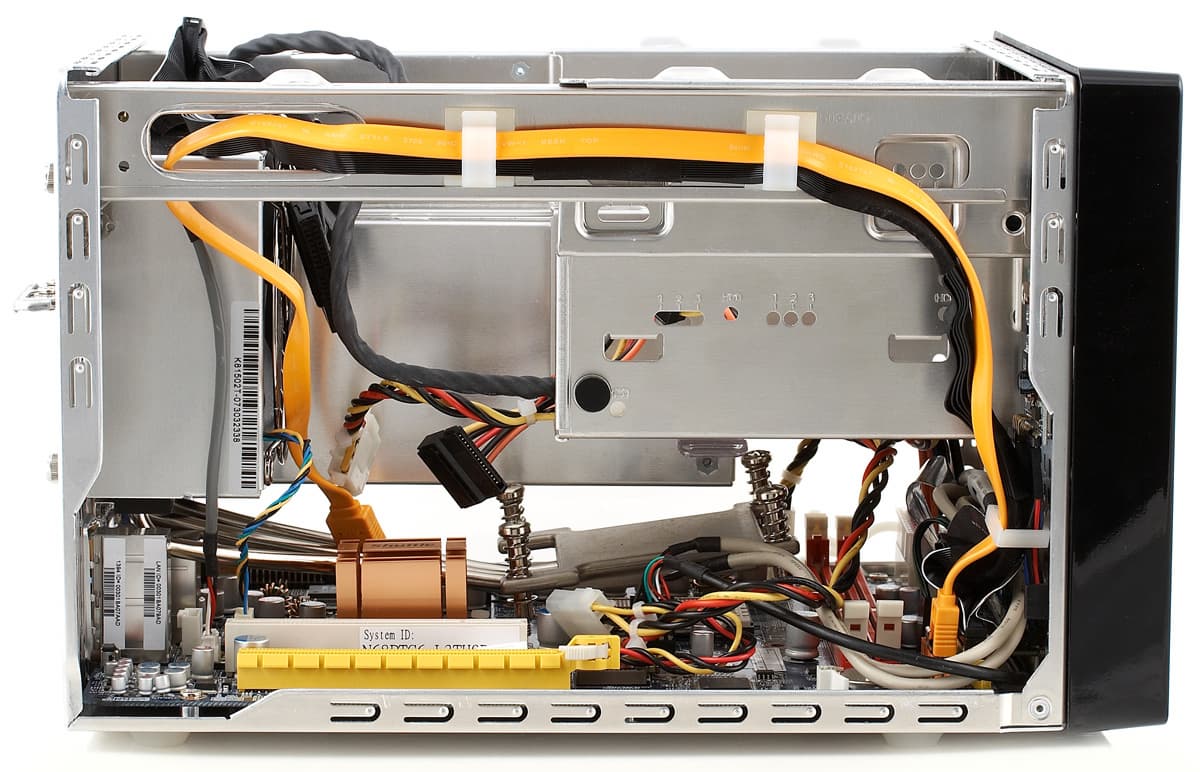

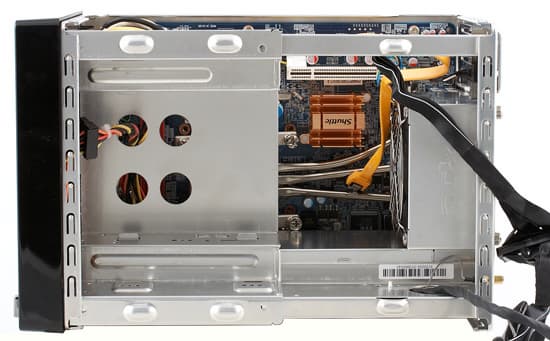

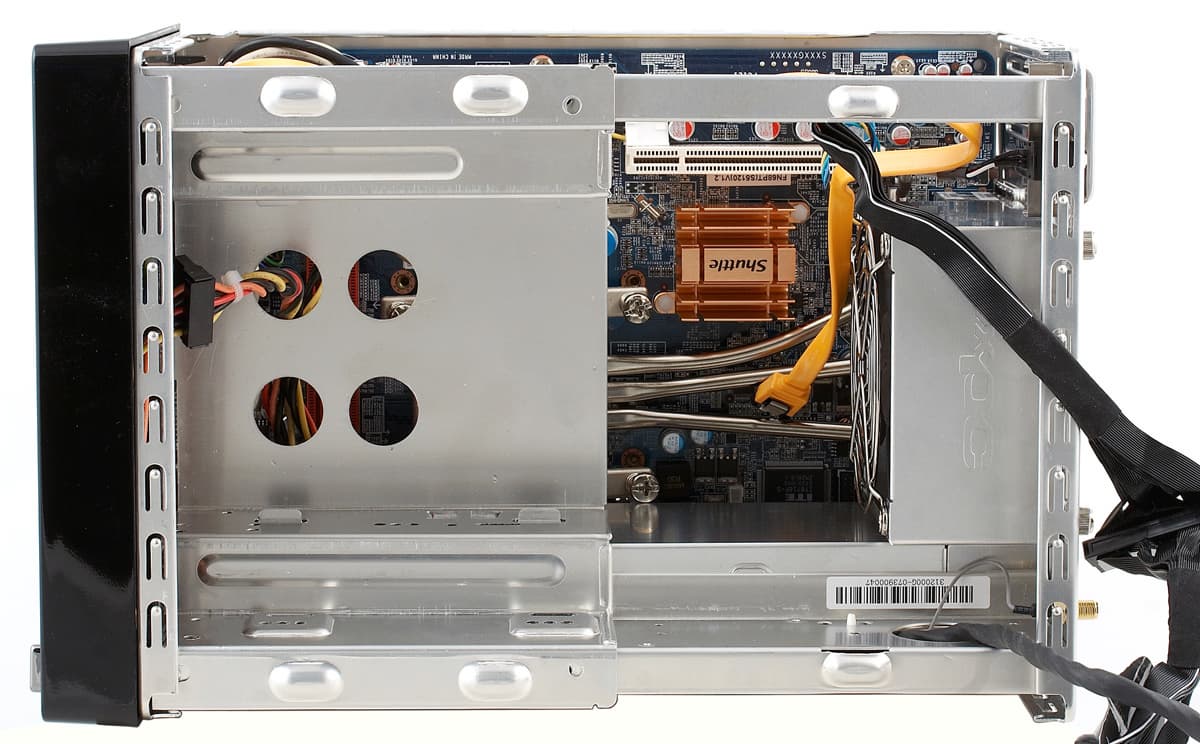

Открыв крышку, обнаруживаем практически идентичную конструкцию, унаследованную от корпусов серии G5, включая и расположение, и крепление дискового отсека, в котором возможна установка такого же количества накопителей: два винчестера (или винчестер и 3,5-дюймовый накопитель для внешних дисков) и оптический привод. Имеются проложенные, весьма аккуратно, шлейфы для подключения двух PATA- и одного SATA-накопителя.

А вот кабели питания никак не закреплены, хотя и имеют для компактности оболочки либо стяжки, что визуально скрадывает путаницу внутри корпуса. Всего пользователь сможет подключить 3 устройства с трапециевидным периферийным разъемом, одно устройство с разъемом флоппи-дисковода и 2 SATA-накопителя. В принципе, большего не обеспечивает и емкость отсека для дисков, надо лишь обратить внимание в случае установки видеокарты, чтобы в комплекте имелись необходимые переходники, поскольку ни 6-контактного, ни тем более 8-контактного среди выходов блока питания не имеется. Поскольку слот для видеокарты расположен с краю, установить получится лишь однослотовую карту. Впрочем, на практике такой картой является, например, и Radeon HD4850, которую мы и решили использовать в тестах. По производительности эта карта превышает двухслотовую и очень прожорливую GeForce 9800 GTX. И, пожалуй, сложно представить, что найдется много потенциальных покупателей компактных систем, которые были бы настроены на покорение еще больших высот производительности. Вместе с тем, расположение графического порта с краю позволило дизайнерам оставить на плате достаточно места, так чтобы никакие компоненты не помешали установке длинной видеокарты, насколько это позволяет сам корпус.

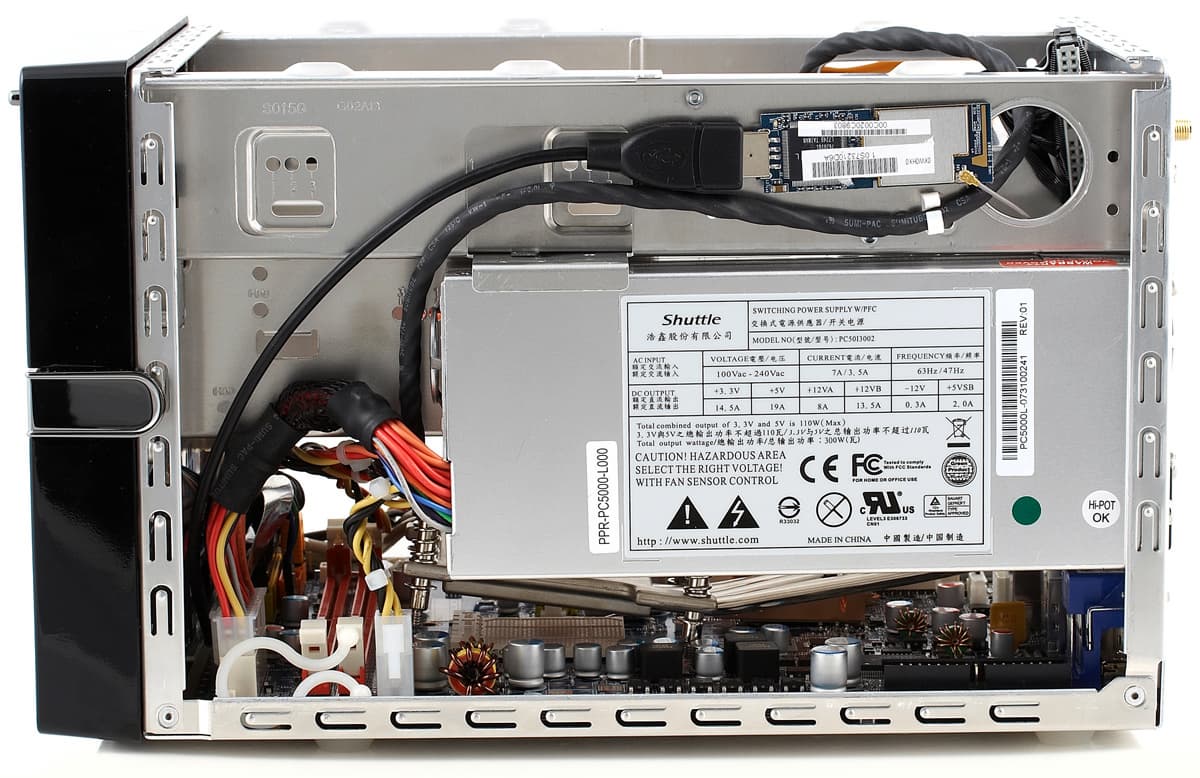

Аналогичным образом, как в корпусах серии G5, расположен и блок питания, в данном случае, мощностью 300 Вт, также являющийся дополнительным устройством вывода тепла из корпуса.

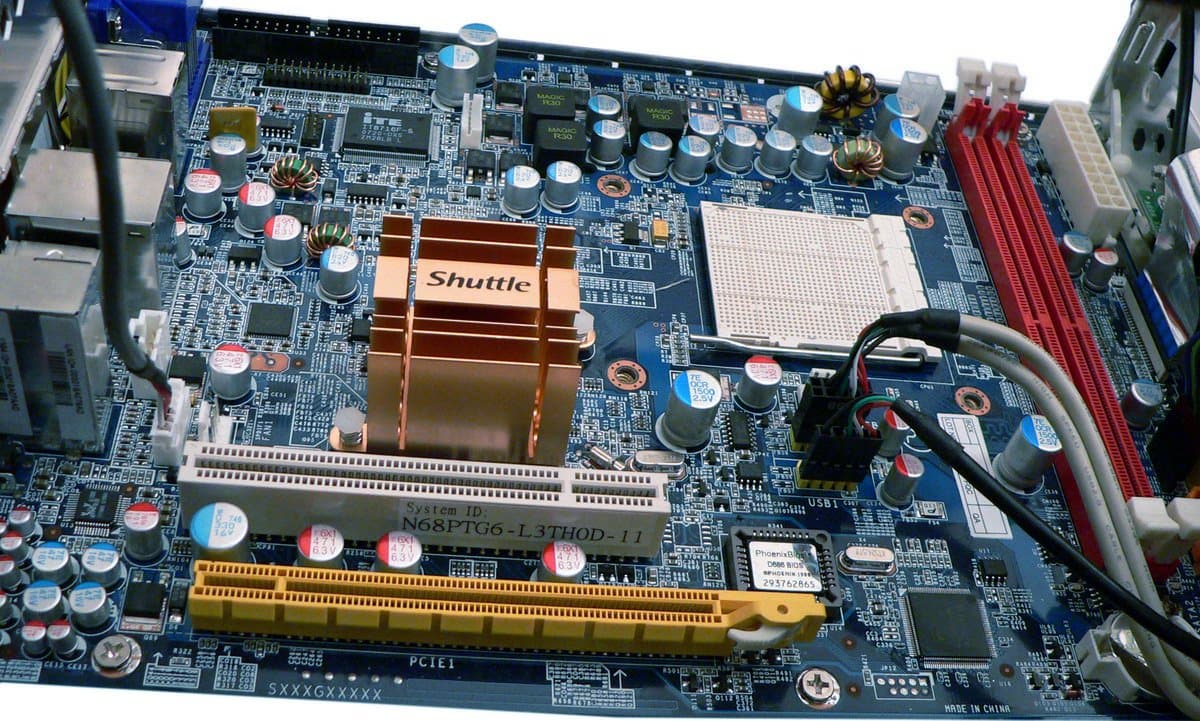

Системная плата носит фирменную маркировку FN68, основана на чипсете NVIDIA GeForce 7050 + nForce 630a. На плате реализована следующая функциональность:

  • поддержка процессоров AMD Athlon 64/X2 и Sempron (Socket AM2) с TDP до 89 Вт, список протестированных на совместимость процессоров, а также модулей памяти и видеокарт, доступен на сайте;
  • поддержка до 4 ГБ памяти DDR2-533/667/800 (на плате — 2 слота DIMM) и двухканального режима;
  • интегрированная графика GeForce 7050 с поддержкой технологии PureVideo и DirectX 9.0;
  • слот PCIEx16 — для видеоускорителя;
  • слот PCI;
  • 8 портов USB 2.0, 4 порта SATA-II для 2 устройств SATA300 (с поддержкой NCQ), из них 2 eSATA, 1 канал PATA133 для 2 устройств, разъем FDD для подключения флоппи-дисковода;
  • 7.1-канальный звук (HDA-кодек Realtek ALC888DD с поддержкой DTS Connect и Dolby Digital Live!, функции кодирования исходящего цифрового аудиопотока в сжатые многоканальные форматы);
  • 2 порта FireWire (контроллер TI TSB43AB22A);
  • порт Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с (на базе чипсета и PHY-контроллера Marvell 88E1116).

Также на плате распаяны два выхода для подключения вентиляторов, вход Aux-In для подключения CD-привода, разъем SPDIF-In/Out, разъем для подключения ИК-датчика (CIR), разъем для подключения выходов PS/2 для клавиатуры и мыши, разъем для подключения параллельного порта.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.03, -0.03Отлично
Уровень шума, дБ (А): -87.9Хорошо
Динамический диапазон, дБ (А): 88.0Хорошо
Гармонические искажения, %: 0.0026Отлично
Гармонические искажения + шум, дБ (A): -81.7 Хорошо
Интермодуляционные искажения + шум, %: 0.011 Очень хорошо
Взаимопроникновение каналов, дБ: -86.9Отлично
Интермодуляции на 10 кГц, %: 0.012Очень хорошо

Общая оценка:Очень хорошо (подробнее). Достойный похвалы результат, который назвать идеальным для этого кодека мешает лишь чуть более высокий уровень шума, нежели встречался нам у лучших реализаций на системных платах. Но с практической точки зрения это в наименьшей степени влияет на субъективное восприятие, в отличие от разного рода искажений (а с этими параметрами дела обстоят просто великолепно).

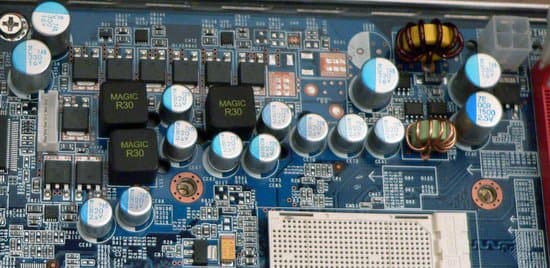

На плате установлен 3-канальный стабилизатор напряжения питания процессора, используется по 3 полевых транзистора на канал, 10 конденсаторов емкостью 820 мкФ и 3 по 330 мкФ, все конденсаторы на плате фирменные твердотельные. Перемычек на плате нет, для сброса CMOS необходимо нажать на кнопку на задней панели, что неоднократно встречалось нам в продукции Shuttle и, действительно, очень удобно.

Дополнительные контроллеры c интерфейсом USB, установленные в корпусе, включают:

  • Wi-Fi, на основе микросхемы Realtek RTL8187L, совместимой со спецификациями IEEE 802.11a/b/g;
  • Bluetooth, на основе микросхемы Broadcom BCM2045, совместимой со спецификациями Bluetooth 1.1, 1.2, 2.0, включая обмен на скоростях 1 Мбит/с, 2 Мбит/с и 3 Мбит/с EDR;
  • Детектор отпечатков пальцев на контроллере USBest UT171.

Система охлаждения и температурный режим

Система охлаждения аналогична используемой в корпусах серии G5 по принципу работы, хотя процессорный кулер выглядит несколько упрощенным, в частности, вместо 4 тепловых трубок оставлены лишь три.

В BIOS возможен выбор полностью автоматического режима SmartFan, при котором осуществляется плавная регулировка частоты вращения основного вентилятора в зависимости от температуры процессора. Либо принудительное ограничение скорости вращения вентилятора на уровне Medium, Low или Ultra Low. Соответствующим образом сниженная частота вращения будет использоваться до тех пор, пока температура процессора не достигнет 75 градусов, после чего будет выставлена максимальная частота вращения. С практической точки зрения, конечно, лучше использовать режим SmartFan, однако, если вас переменный шум раздражает, имеет смысл подобрать из фиксированных режимов такой, при котором частота вращения кулера не будет переключаться на максимум даже в режиме максимальной (для вашего случая) нагрузки.

Частота вращения вентилятора в блоке питания задается автоматически, в зависимости от показаний встроенного термодатчика, мониторинг в BIOS, к сожалению, не предусмотрен.

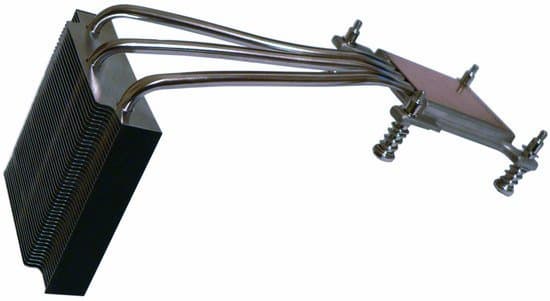

Процессорный кулер несет отчетливые следы экономии, медными сделаны лишь тепловые трубки и основание теплообменника, радиатор — алюминиевый из очень тонких пластин, соответственно, вес невелик.

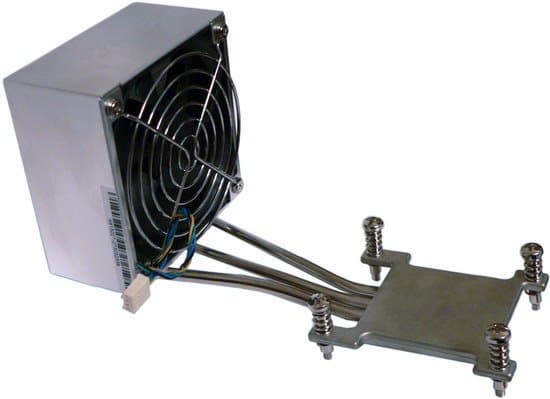

Охлаждением радиатора занимается вентилятор диаметром 90 мм, по совместительству являющийся основным элементом системы охлаждения всех остальных компонентов корпуса. Надо отметить продуманность установки кулера: завинчивая шурупы, фиксирующие устройство на процессоре, практически невозможно перетянуть и повредить что-либо, а к задней панели вентилятор крепится и вовсе шурупами с насечкой, то есть без применения инструмента, от руки.

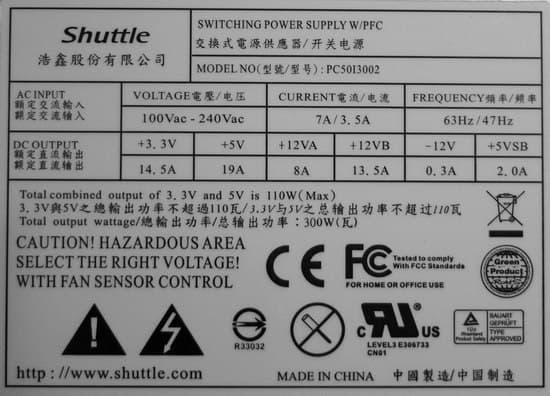

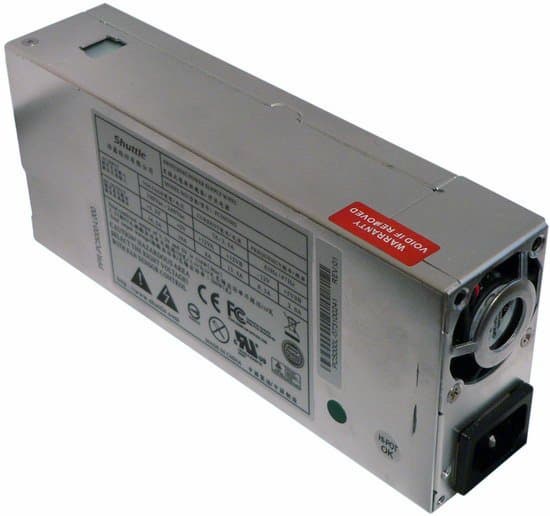

Блок питания мощностью 300 Вт фирменный из серии SilentX, маркировка рекомендует не превышать потребление по линиям +5 и +3,3 В сверх 110 Вт. В целом мощности должно хватать для сборки достаточно серьезной конфигурации.

Тестирование тепловыделения проводилось с помощью утилиты SpeedFan, в BIOS установлен автоматический режим SmartFan. Система была укомплектована процессором AMD Athlon 64 X2 4000+ (ядро Windsor, 90 нм, TDP=89 Вт), видеокартой ATI Radeon HD4850 512 MB (для тестов с внешней видеокартой, а не с интегрированным ядром чипсета), звуковой картой ESI Juli@, жестким диском Samsung на 7200 об/мин и DVD-приводом. Максимальная загрузка системы обеспечивалась игрой FarCry в высоком разрешении, а для дополнительного поддержания процессора в максимально нагруженном состоянии был запущен встроенный бенчмарк архиватора WinRAR (с минимальным приоритетом для процесса архивирования в «Диспетчере задач» Windows). Режим воспроизведения HD-видео соответствовал циклическому прогону ролика в формате MPEG2 HD с разрешением 1080p и битрейтом около 25 МБ/c, загрузка процессора при этом не превышала 60%.

Система охлаждения демонстрирует достаточный запас теплоотводящей способности в режиме простоя и при декодировании HD-видео, обороты главного вентилятора поддерживались на уровне 900-926 об/мин, и в целом шум от компьютера оставался едва различимым. При максимальной нагрузке обороты возрастали до 2600-2800 об/мин, которые уже весьма ощутимы на слух, хоть и далеки от максимальных. Формально причин для такого подъема скорости вращения кулера нет, и пользователь может попробовать выставить в BIOS режим Low или Ultra Low, поскольку компоненты допускают более высокий нагрев. С другой стороны, создается впечатление, что упрощение конструкции процессорного кулера по сравнению с корпусами серии G5 не только внешнее, тепло, действительно, снимается менее эффективно, и для достижения той же температуры кулеру приходится дополнительно поднимать обороты.

Дополнительный датчик на плате предположительно находится в зоне стабилизатора напряжения процессора, и в таком случае, можно лишь отметить, что работает стабилизатор с запасом, поскольку компоненты (и полевые транзисторы, и катушки) рассчитаны на гораздо более высокие температуры.

Установка видеокарты практически не сказалась на шумовом фоне: в режиме простоя и при декодировании HD-видео основной вентилятор не поднимал обороты выше 1300 об/мин, субъективно в прежнем режиме работали вентиляторы в блоке питания. При максимальной нагрузке основной вентилятор раскрутился ровно до тех же самых 2800 об/мин, хотя в целом шум, конечно же, возрос, поскольку вентилятор на видеокарте в таком режиме повышает обороты с практически бесшумных до едва слышных, но вносящих некую ноту в общий оркестр.

Нагрев самой видеокарты ничем не отличался от режима работы в стандартном корпусе, также надо отметить и высокую эффективность охлаждения винчестера, да и чипсет, хотя и находится под пассивным радиатором, далек от перегрева во всех режимах. Резюмируя, надо сказать, что Shuttle в целом подтвердила статус компании, умеющей конструировать корпуса так, чтобы справиться c тепловыделением компонентов ценою наименьшего (по сравнению с конкурентами) шума. Однако правдой является и утверждение, что в полноразмерном корпусе те же самые компоненты можно обустроить так, чтобы шум был еще ниже. Впрочем, как и отмечалось, у AMD давно доступны Athlon X2 с TDP=65 Вт и даже 45 Вт, мы же исследовали граничный случай. И даже если вы задались целью собрать в таком корпусе игровую конфигурацию, данный процессор не выглядит оптимальным, для раскрытия возможностей Radeon HD4850 логично взять Athlon X2 6000+ с тем же TDP=89 Вт, но с гораздо более высокой производительностью.

Комплектация и краткие характеристики barebone-комплекта

Комплект поставки небогат: руководство пользователя в виде плаката, которые существуют на разных языках и, вероятно, в комплекте должен находиться локализованный вариант, диск с драйверами, съемная радиоантенна на заднюю панель, вилки питания для подключения к электросетям разных стандартов, термопаста, адаптер HDMI-DVI, комплект крепежных деталей и стяжек, которые могут потребоваться при сборке, шлейф для подключения флоппи-дисковода. Набор утилит включает фирменную XPC Tool для мониторинга параметров и управления системой охлаждения, а также программы сторонних разработчиков: PC-cillin 2007, Adobe Reader 8.1.

  • Формат корпуса: «кубик»
  • Размеры корпуса (Ш×Г×В): 200×310×185 мм
  • Отсеки: 1 внутренний 3,5", 1 внешний 3,5", 1 внешний 5,25"
  • БП: Shuttle SilentX, 300 Вт
  • Плата, чипсет: FN68, GeForce 7050 + nForce 630
  • Видео: встроенная графика GeForce 7050
  • Аудио: HDA-кодек Realtek ALC888DD
  • Сеть: 10/100/1000 Мбит/с Gigabit Ethernet, Wi-Fi-g, Bluetooth
  • Слоты расширения: 1 PCIEx16 (для полноразмерных карт) и 1 PCI
  • Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB 2.0, mini-FireWire, датчик отпечатков пальцев
  • Разъемы на задней панели: 5 Audio, оптический S/PDIF-Out, 1 HDMI, 1 VGA, 2 eSATA, 1 FireWire, 4 USB (2.0), 1 LAN

Исследование производительности

Тестовый стенд:

  • Процессор: AMD Athlon 64 X2 4000+, Socket AM2
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: интегрированное в чипсет графическое ядро и AMD Radeon HD 4850
  • БП: Shuttle SilentX, 300 Вт
  • ОС: Windows XP SP2

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP2
    • DirectX 9.0c
    • NVIDIA ForceWare 175.19
  • Тестовые приложения:
    • 7-Zip 4.10b
    • кодек XviD 1.0.2 (29.08.2004)
    • Doom 3 (v1.0.1282)
    • FarCry (v1.1.3.1337)
    • Unreal Tournament 2004 (v3339)

Для сравнения приведен результат системной платы MSI K9NGM3 на аналогичном чипсете. Результаты в игровых тестах приведены только для режима работы с интегрированным графическим ядром.

Тест интегрированная графика внешняя графика
MSI K9NGM3 Shuttle SN68PTG6 DELUXE MSI K9NGM3 Shuttle SN68PTG6 DELUXE
Архивирование в WinRAR, мин:сек 2:43 2:44 2:41 2:42
Кодирование MPEG4 (XviD), мин:сек 6:09 6:09 6:07 6:08
Unreal Tournament 2004 (Low@640×480), fps 46,4 47,2 - -
Unreal Tournament 2004 (High@1024×768), fps 23,7 24,3 - -
FarCry (Medium@800×600), fps 32,5 33,2 - -
DOOM III (Medium@800×600), fps 18,9 19,6 - -

Отличия минимальны, так что можно отметить соответствие частоты графического ядра в чипсете референсной величине. Также на должной высоте и производительность в вычислительных тестах, что и не удивительно, если учесть, что в BIOS есть возможность выставить и частоту, и тайминги памяти, а при необходимости задать и повышенное напряжение.

Заключение

Насколько данный корпус получился «гламурным» — решать покупателям, однако назвать радикально улучшенным дизайн серии G6 по сравнению с G5 было бы необъективно. А что касается внутреннего устройства, то здесь и вовсе отличия минимальны. В целом, благодаря достаточно удачному чипсету, эта модель выглядит неплохим вариантом для сборки универсального компьютера с упором на богатую функциональность, которая в DELUXE-версии изначально высока за счет богатой комплектации дополнительными адаптерами (датчик отпечатков пальцев, Wi-Fi, Bluetooth). С другой стороны, такие адаптеры сами по себе дешевы, а Shuttle оценивает добавочную функциональность зачастую непропорционально дорого. Поэтому с поправкой на особенности российского рынка тем, кто не увидел преимуществ в корпусе G6, можно порекомендовать присмотреться к модели SN68PTG5, идентичной вплоть до моделей интегрированных на плату контроллеров и, главное, доступной в продаже по достаточно умеренной цене.

В заключение приведем краткий список характерных плюсов и минусов рассмотренного barebone-комплекта.

Плюсы:

  • Поддержка широкого спектра процессоров для Socket AM2
  • Удобная сборка/разборка
  • Высокая эффективность системы охлаждения при умеренном уровне шума
  • Cохранение внешнего вида лицевой панели после установки оптического накопителя
  • Возможность установки полноразмерной однослотовой видеокарты
  • Поддержка FireWire и eSATA
  • Наличие в DELUXE-версии Bluetooth- и Wi-Fi-адаптеров, а также датчика отпечатков пальцев

Минусы:

  • Высокая цена

По результатам тестирования Shuttle SN68PTG6 DELUXE получает награду за оригинальный дизайн.

Original Design - по результатам исследования, продукт награждается за уникальные особенности дизайна


Стоимость (средняя текущая цена (количество предложений) модели Shuttle SN68PTG6 DELUXE в московской рознице: Н/Д(0)).
