Материнская плата ASRock Fatal1ty B150 Gaming K4


Мы уже рассмотрели материнскую плату ASRock Fatal1ty Z170 Gaming K4 на чипсете Intel Z170, а в этой статье изучим очень похожую на нее (и не только по названию) ASRock Fatal1ty B150 Gaming K4 на чипсете Intel B150. По сути, это немного упрощенный вариант рассмотренной ранее модели.

Комплектация и упаковка

Плата ASRock Fatal1ty B150 Gaming K4 поставляется в достаточно компактной коробке черного цвета с кратким описанием всех достоинств платы и таблицей спецификации.

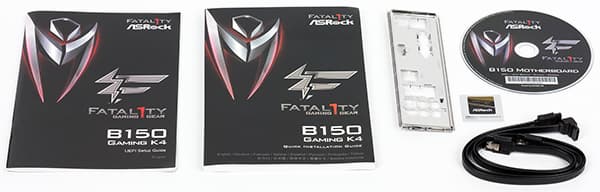

Комплект поставки очень скромный. Кроме самой платы в коробку вложены инструкция пользователя (есть краткое описание и на русском языке), DVD-диск с программным обеспечением и драйверами, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и заглушка для задней панели платы.

Если сравнивать комплект поставки платы ASRock Fatal1ty Z170 Gaming K4 и ASRock Fatal1ty B150 Gaming K4, то разница лишь в том, что в комплекте платы ASRock Fatal1ty Z170 Gaming K4 четыре SATA кабеля, ну а в более дешевом варианте ASRock Fatal1ty B150 Gaming K4 их только два.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Fatal1ty B150 Gaming K4 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel B150
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Killer E2400
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
3 × PCI Express 3.0 x1
SATA-разъемы
6× SATA 6 Гбит/с
USB-порты
6 × USB 3.0
6 × USB 2.0

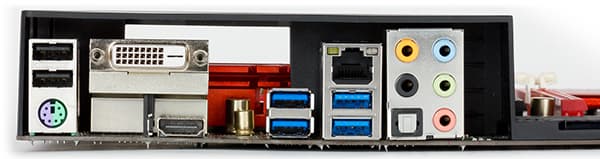

Разъемы на задней панели
4 × USB 3.0
2 × USB 2.0
1 × HDMI
1 × DVI-D
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
дополнительный периферийный разъем питания PCIe
6 × SATA 6 Гбит/с
6 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
Форм-фактор
ATX (305×218 мм)
Средняя цена
T-12854217
Розничные предложения L-12854217-10

Форм-фактор

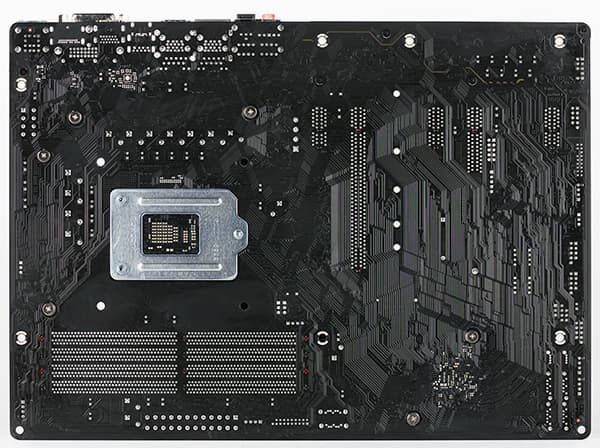

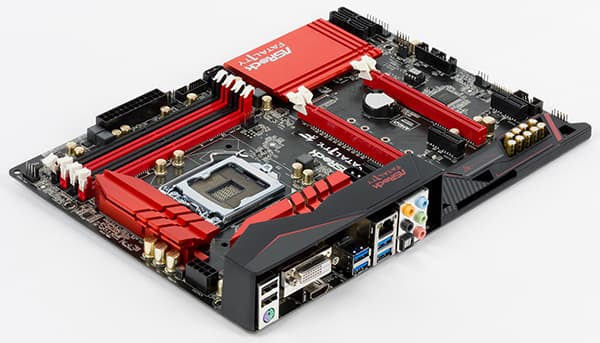

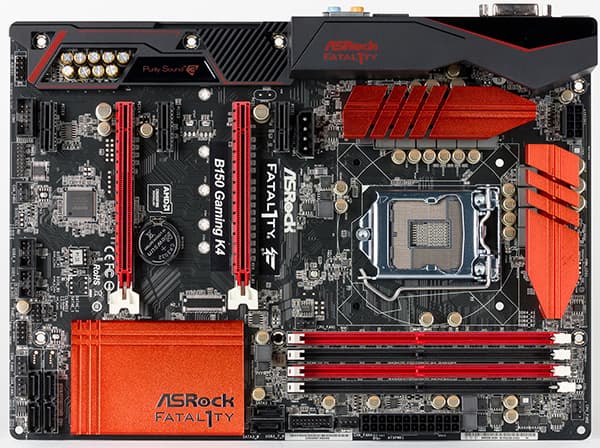

Плата ASRock Fatal1ty B150 Gaming K4 выполнена в форм-факторе ATX. Однако, как и в случае платы ASRock Fatal1ty Z170 Gaming K4, это не стандартный ATX с размерами 305×244 мм, а немного усеченный, с размерами 305×218 мм. Для монтажа в корпус предусмотрены только семь отверстий (а не десять, как в в случае платы стандартного размера ATX).


Чипсет и процессорный разъем

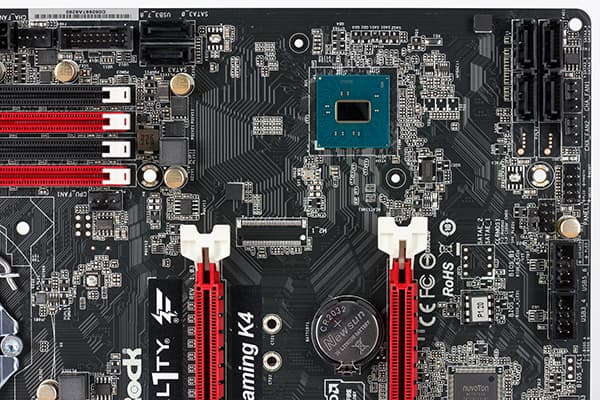

Плата ASRock Fatal1ty B150 Gaming K4 основана на новом чипсете Intel B150 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименованием Skylake-S)


Память

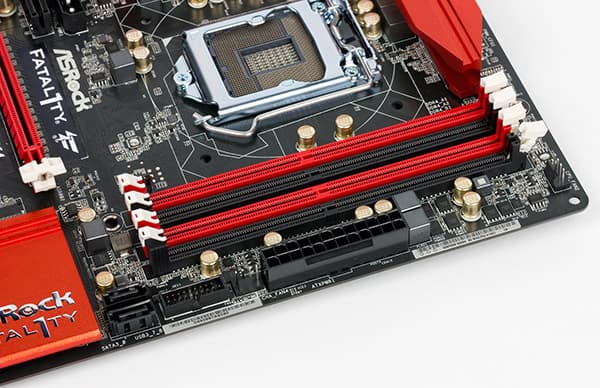

Для установки модулей памяти на плате ASRock Fatal1ty B150 Gaming K4 предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Заявлена поддержка XMP-профилей памяти.

Слоты расширения

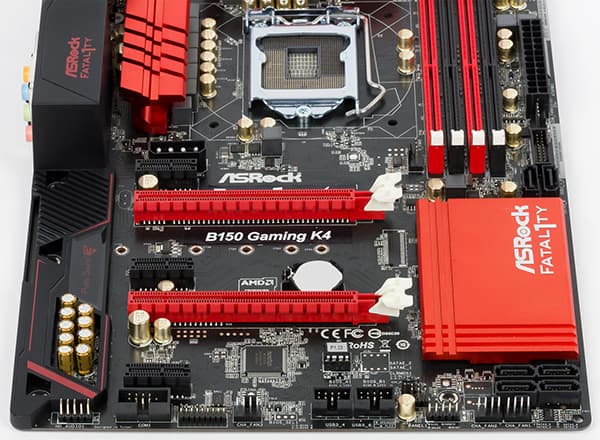

Для установки видеокарт и плат расширения на материнской плате ASRock Fatal1ty B150 Gaming K4 имеется два слота с форм-фактором PCI Express x16 и три слота PCI Express 3.0 x1.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 поддерживает режим x16, то есть, является слотом PCI Express 3.0 x16. Второй слот работает только в режиме x4, то есть, является слотом PCI Express 3.0 x4. Напомним, что чипсет Intel B150, в отличие от чипсета Intel Z170, не позволяет группировать 16 линий PCIe 3.0 в два порта x8, поэтому тут возможен только режим x16 и первый слот PCI Express 3.0 x16 реализована на базе 16 процессорных линий PCIe 3.0.

Второй слот с форм-фактором PCI Express x16 работает только в режиме x4, то есть, является слотом PCI Express 3.0 x4. Он реализован на базе четырех линий PCIe 3.0 чипсета Intel B150.

Естественно, данная плата не может поддерживать режим Nvidia SLI и поддерживается только режим AMD CrossFireX.

Три слота PCI Express 3.0 x1 также реализованы через чипсет Intel B150, для чего задействуются три чипсетных порта PCIe 3.0.

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыходы HDMI (c заявленным максимальным разрешением 4096×2160@24 Гц/(3840×2160@30Гц) и DVI-D (максимальное разрешение 1920×1200@60 Гц).

SATA-порты

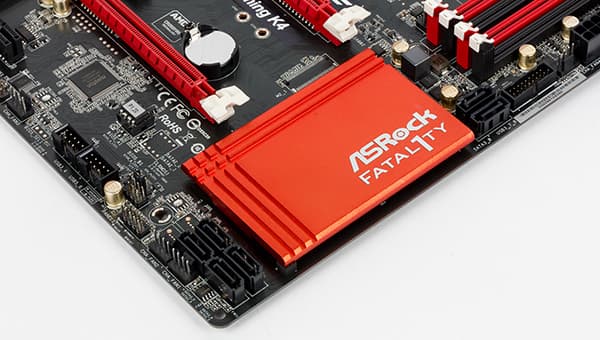

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с. Все порты SATA 6 Гбит/с и разъемы SATA Express выполнен вертикальными.

Все шесть портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel B150 контроллера. Эти порты поддерживают только режим AHCI (возможность создания RAID-массивов чипсетом не поддерживается).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и шесть портов USB 2.0.

Все USB порты реализованы на базе чипсета Intel B150 (напомним, что чипсет поддерживает до 12 портов USB, из которых до 6 портов могут быть USB 3.0). Причем, четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы. Для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате предусмотрено три соответствующих разъема.

Сетевой интерфейс

Для подключения к сети на плате ASRock Fatal1ty B150 Gaming K4 имеется гигабитный сетевой контроллер Killer E2400 от компании Rivet Networks. Этот сетевой контроллер задействует для подключения чипсетный порт PCIe. Напомним, что сетевые контроллеры Killer E2400 очень часто используют на материнских платах, особенно, если речь идет об игровой серии плат.

Как это работает

Напомним, что чипсет Intel B150 имеет только 8 портов (линий) PCI Express 3.0, до 6 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. Еще один высокоскоростной порт чипсета специально выделен для PHY-уровня сетевого контроллера (если таковой используется). В отличие от чипсета Intel Z170, где часть высокоскоростных портов ввода/вывода разделяются между портами USB 3.0 и PCIe 3.0, а также между портами PCIe 3.0 и SATA 6 Гбит/с, в чипсете Intel B150 все предельно просто и ничего не разделяется. Исключение составляют лишь два порта (#15 и #16), которые могут быть портами PCIe 3.0 или SATA 6 Гбит/с. Схема распределения высокоскоростных портов ввода/вывода чипсета Intel B150 приведена на рисунке:

Ну а теперь посмотрим, как реализованы возможности чипсета Intel B150 на плате ASRock Fatal1ty B150 Gaming K4.

Собственно, здесь все предельно просто и ничего ни с чем не разделяется. Реализовано ровно шесть портов USB 3.0, шесть портов SATA 6 Гбит/с, а восемь доступных портов PCIe 3.0 используется для слота PCI Express 3.0 x4, трех слотов PCI Express 3.0 x1 и сетевого контроллера Killer E2400.

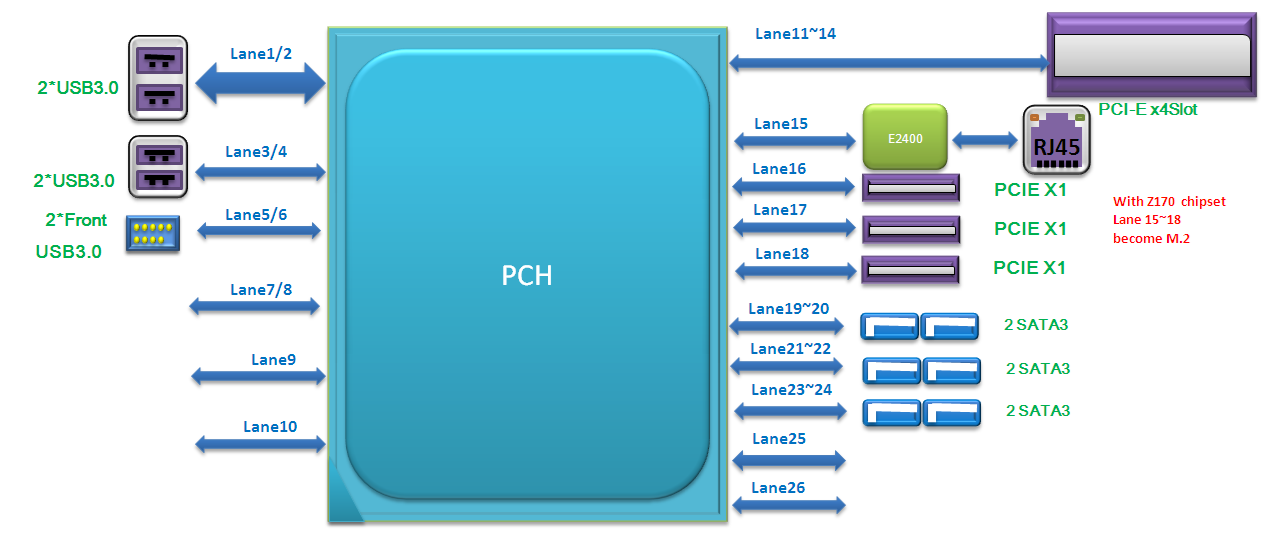

Схема платы ASRock Fatal1ty B150 Gaming K4 выглядит так:

Сравнение с платой ASRock Fatal1ty Z170 Gaming K4

Как мы уже отмечали в самом начале нашего обзора, между платами ASRock Fatal1ty B150 Gaming K4 и ASRock Fatal1ty Z170 Gaming K4 много общего.

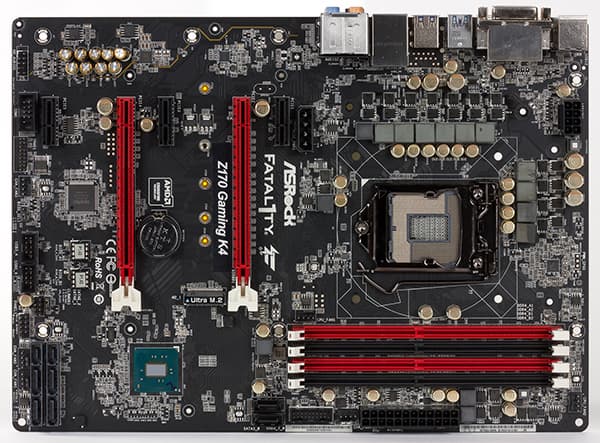

Действительно, если посмотреть на фотографии этих плат (ASRock Fatal1ty B150 Gaming K4 сверху, ASRock Fatal1ty Z170 Gaming K4 снизу), то можно заметить, что они очень похожи.

Более того, эти платы изготовлены на одной и той же PCB, просто на плате ASRock Fatal1ty B150 Gaming K4 часть разъемов не реализована, но место под них имеется. Так, нет разъема M.2 (лишь место под него), а вместо двух слотов SATA Express реализовано лишь четыре порта SATA 6 Гбит/с. Вместо восьми портов USB 3.0 здесь реализовано лишь шесть портов (чипсет Intel B150 больше не поддерживает).

Есть и еще небольшое отличие, заключающееся в том, что на плате ASRock Fatal1ty Z170 Gaming K4 имеется две микросхемы BIOS с возможностью выбора конкретной микросхемы, а на плате ASRock Fatal1ty B150 Gaming K4 только одна микросхема (оставлено лишь место под распайку второй микросхемы) и нет перемычки, позволяющей выбирать конкретную микросхему.

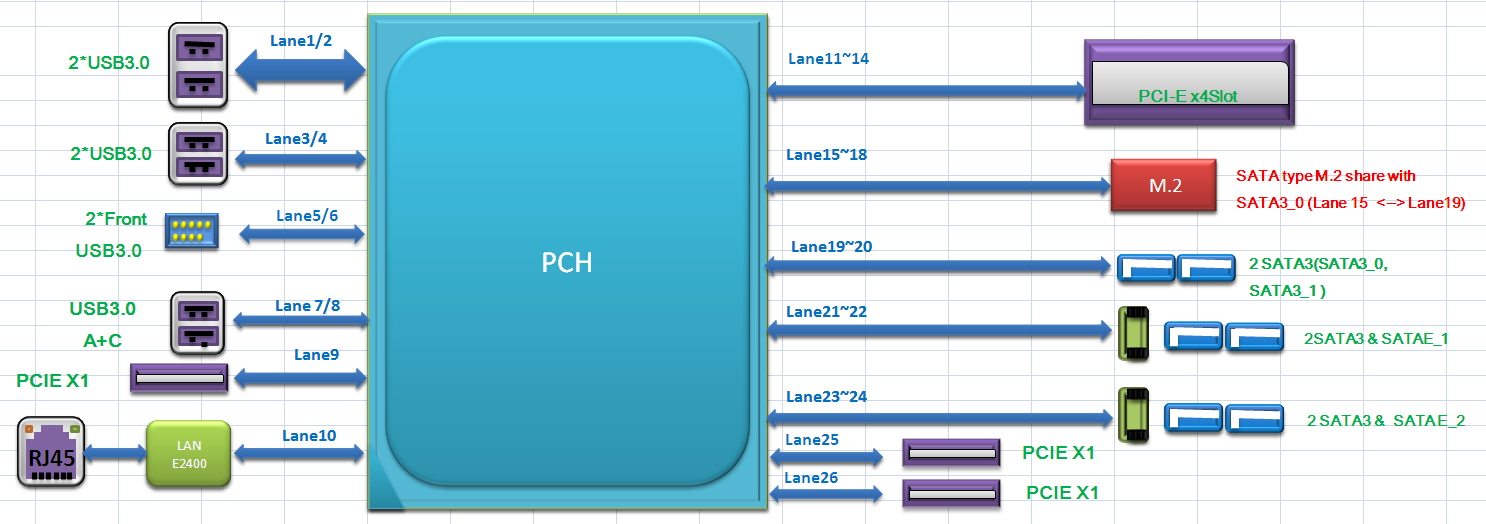

Во всем остальном эти платы одинаковые. Точнее, почти одинаковые. Дело в том, что на плате ASRock Fatal1ty Z170 Gaming K4 два слота PCI Express x1 реализованы на базе чипсетных высокоскоростных портов #25 и #26. Схема подключения контроллеров, слотов и разъемов на плате ASRock Fatal1ty Z170 Gaming K4 приведена далее:

Однако, в чипсете Intel B150 высокоскоростные порты #25 и #26 недоступны (они просто заблокированы), и слоты PCI Express x1 на плате ASRock Fatal1ty B150 Gaming K4 должны быть реализованы на базе других портов. И действительно, на плате ASRock Fatal1ty B150 Gaming K4 немного изменена схема подключения контроллеров и слотов к чипсету. Так, сетевой контроллер подключен к порту #15, а для трех слотов PCI Express 3.0 x1 используются порты #16, #17 и #18. Схема подключения контроллеров, слотов и разъемов на плате ASRock Fatal1ty B150 Gaming K4 приведена далее:

Дополнительные особенности

Если говорить о дополнительных особенностях платы ASRock Fatal1ty B150 Gaming K4, то их практически нет. Нет ни кнопок включения и перезагрузки, ни индикатора POST-кодов, ни кнопки Clear CMOS. Вместо кнопки Clear CMOS на плате имеется лишь соответствующая перемычка. Ну и еще одна особенность — это наличие разъема для подключения COM-порта.

Система питания

Как и большинство плат, модель ASRock Fatal1ty B150 Gaming K4 имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

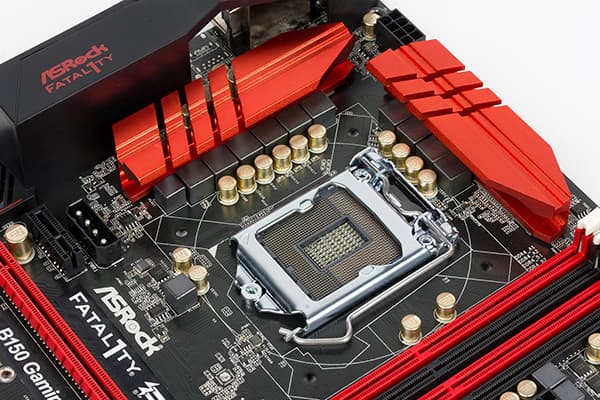

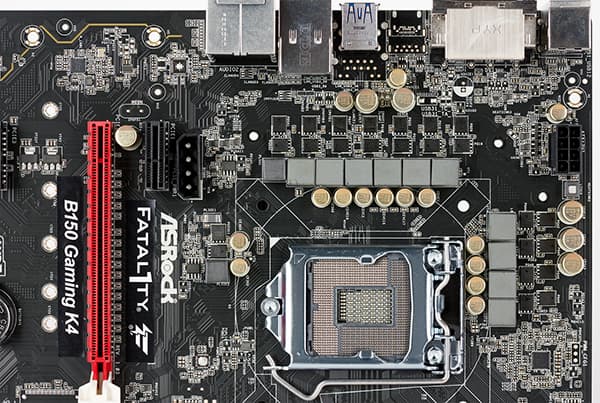

Регулятор напряжения питания процессора на плате является 10-канальным и основан на 6-фазном (4+2) PWM-контроллере Intersil ISL 95824. По все видимости, восемь каналов (4 фазы) приходятся на вычислительные ядра процессора, а еще два канала (две фазы) приходятся на графическое ядро.

Система охлаждения

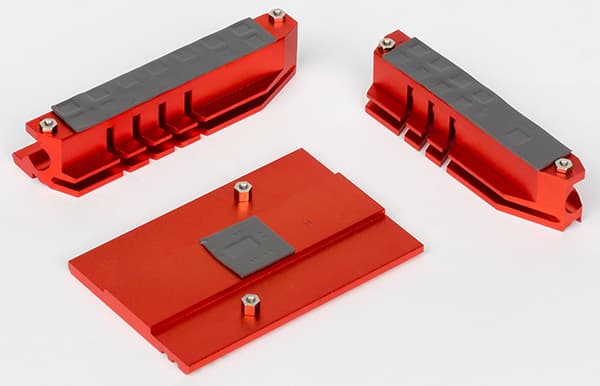

Для охлаждения различных тепловыделяющих компонентов на плате ASRock Fatal1ty B150 Gaming K4 предусмотрено в совокупности три радиатора. Один отдельный радиатор установлен на чипсете, а еще два небольших радиатора расположены по двум сторонам процессорного разъема и предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов (включая и вентилятор кулера процессора).

Аудиоподсистема

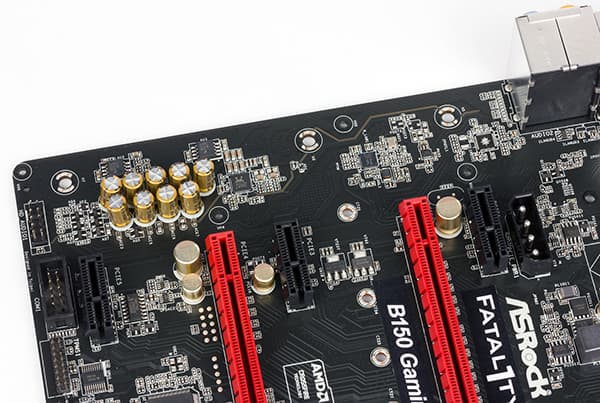

На плате ASRock Fatal1ty B150 Gaming K4 аудиоподсистема (маркетинговое название Purity Sound 3) основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Для наушников имеется операционный усилитель TI NE5532 (поддержка наушников с импедансом 600 Ом).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам такого тестирования аудиотракт на плате ASRock Fatal1ty B150 Gaming K4 получил оценку «Хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,15
Очень хорошо
Уровень шума, дБ (А)
−80,3
Хорошо
Динамический диапазон, дБ (А)
80,3
Хорошо
Гармонические искажения, %
0,0076
Очень хорошо
Гармонические искажения + шум, дБ (A)
−73,4
Посредственно
Интермодуляционные искажения + шум, %
0,026
Хорошо
Взаимопроникновение каналов, дБ
−76,0
Очень хорошо
Интермодуляции на 10 кГц, %
0,035
Хорошо
Общая оценка
Хорошо

UEFI BIOS

В заключение рассмотрим особенности настройки платы ASRock Fatal1ty B150 Gaming K4 через UEFI BIOS.

По интерфейсу UEFI BIOS на плате ASRock Fatal1ty B150 Gaming K4 почти не отличатся от UEFI BIOS на плате ASRock Fatal1ty Z170 Gaming K4, но вот функциональные возможности здесь уже совсем другие. Напомним, что чипсет Intel B150, позиционируется самой компаний Intel, как нишевое решение для бизнес-сегмента рынка и, в отличие от чипсета Intel Z170, чипсет Intel B150 не позволяет разгонять процессор и память.

Итак, рассмотрим UEFI BIOS на плате ASRock Fatal1ty B150 Gaming K4 немного подробнее.

Имеется два режима отображения: EZ-Mode и Advanced.

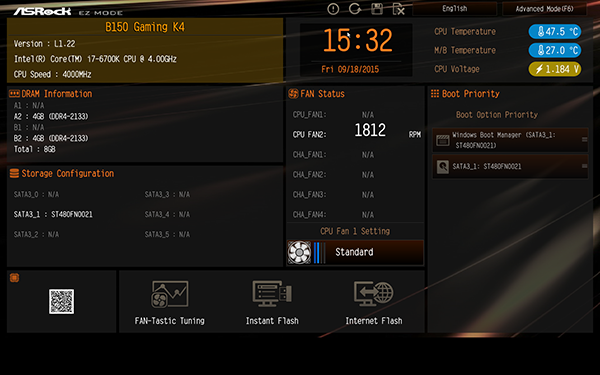

В режиме EZ Mode можно лишь просмотреть основную информацию о режимах работы платы, а также настроить некоторые параметры (например, выбрать режим работы вентилятора и т.д.).

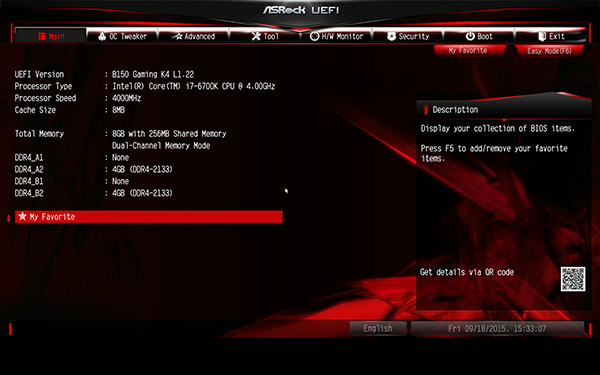

Более тонкая настройка работы платы производится в режиме Advanced Mode. В этом режиме отображения имеется восемь привычных вкладок.

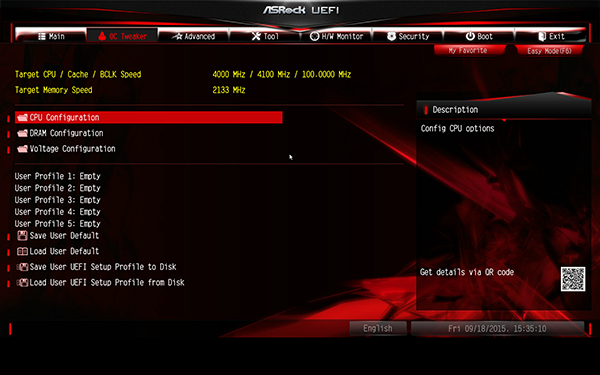

Вкладка OC Tweaker традиционно предназначена для разгона процессора и памяти. Однако, в варианте платы ASRock Fatal1ty B150 Gaming K4, конечно же, ни о каком разгоне речь не идет.

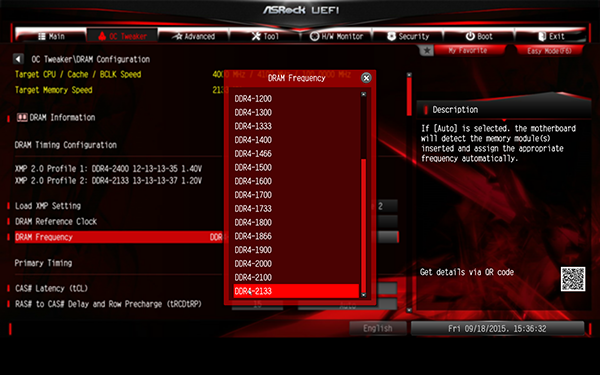

На этой вкладке можно лишь установить частоту памяти DDR4 только значения до 2133 МГц, то есть, можно лишь понизить частоту памяти, но не повысить ее. Ну а активирование XMP профиля памяти с повышением тактовой частоты, конечно же, не срабатывает. Единственное, что происходит при активировании XMP-профиля памяти — это изменение таймингов и напряжения питания.

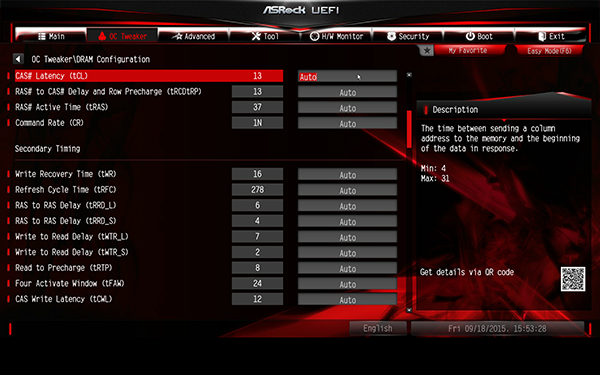

Конечно же, имеется возможность настройки таймингов памяти вручную

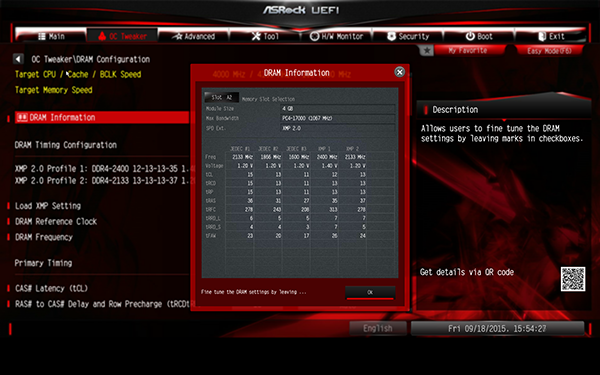

Кроме того, имеется возможность просмотреть подробную информацию о каждом модуле памяти.

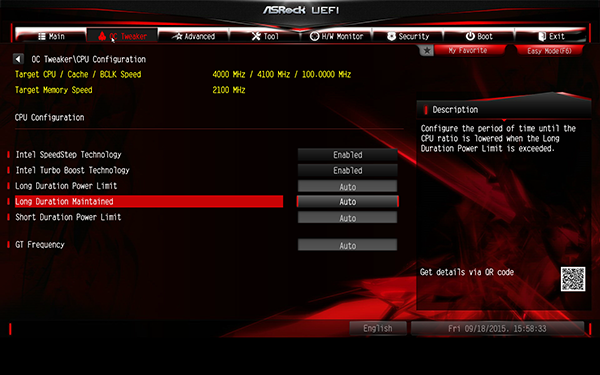

Также на вкладке OC Tweaker имеется возможность настраивать технологию Intel Turbo Boost (устанавливать предельное значение энергопотребления и период времени для максимального энергопотребления). Ну а разгон процессора, как мы уже отмечали, в данном случае невозможен.

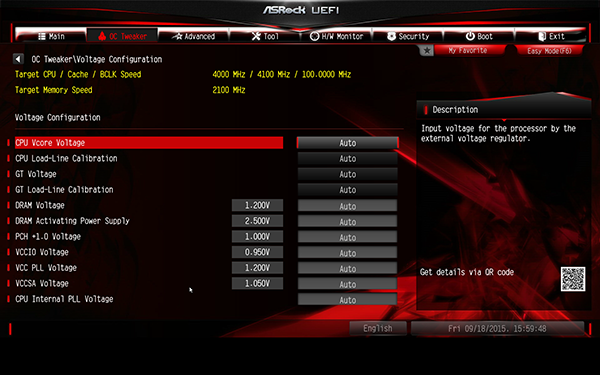

Также на вкладе OC Tweaker можно настраивать регулятор напряжения питания процессора и памяти. Правда, без возможности разгона процессора не очень понятно, зачем это нужно.

Все остальные возможности, реализованные в UEFI BIOS платы ASRock Fatal1ty B150 Gaming K4, полностью повторяют возможности UEFI BIOS платы ASRock Fatal1ty Z170 Gaming K4.

Выводы

Подведем итог. Плату ASRock Fatal1ty B150 Gaming K4 можно рассматривать как упрощенный и более дешевый вариант ASRock Fatal1ty Z170 Gaming K4, но без возможности разгона процессора и памяти.

Насколько корректно позиционировать плату на чипсете Intel B150 в качестве игровой — вопрос дискуссионный. В принципе, любую материнскую плату, в которую можно установить видеокарту, вполне можно и позиционировать как игровую. Плата ASRock Fatal1ty B150 Gaming K4 в данном случае не исключение.

На ASRock Fatal1ty B150 Gaming K4 все реализовано максимально просто. Фактически, в полной мере реализована лишь базовая функциональность чипсета Intel B150, и нет ничего лишнего. Но зато ничего ни с чем не разделяется.

На момент написания этой статьи плата ASRock Fatal1ty B150 Gaming K4 еще не поступила в розничную продажу, поэтому сказать что-либо о ее стоимости мы не можем.
