AOpen AX4GE FM — системная плата на базе чипсета Intel 845GE


Поскольку качество и скоростные характеристики современных материнских плат от ведущих производителей уже не первый год находятся на примерно одинаковом уровне, естественным шагом кажутся попытки привлечь покупателей чем-то эксклюзивным в комплектации модели, и эта — яркий тому пример.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: плакат с кратким описанием установки и настройки платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Модуль FM-тюнера с антенной;

  • Заглушку на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководства пользователя некоторых моделей материнских плат компании в формате PDF;
    • программы для системного мониторинга;
    • DirectX 8.1;
    • Adobe Acrobat Reader 5.05;
    • AOConfig;
    • AOModify;
    • AOpen EzSkin;
    • Pro Magic 6.0;
    • DocuCom Reader (для чтения файлов формата PDF);
    • E-Color;
    • Norton Antivirus 2002.

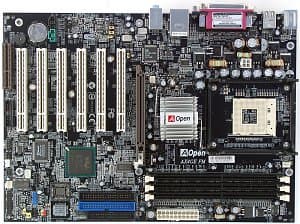

Вполне привычные недостатки разводки платы не позволяют назвать ее очень удобной для сборки системы: расположение аудиовходов и ряда разъемов вдоль левого края платы затрудняет подключение кабелей, а находящиеся позади слотов PCI разъемы IDE и FDD не только затрудняют вентиляцию в корпусе, но и препятствуют установке полноразмерных карт PCI, к тому же вставленная видеокарта блокирует модули памяти в разъемах. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ и 2 по 2200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100BL, с поддержкой 10BaseT/100BaseTX.

На плате применены фирменные технологии компании:

  • AOpen JukeBox FM (прослушивание компакт-дисков и радио без загрузки системы);

  • Die Hard BIOS (присутствует разъем под резервную микросхему BIOS);
  • Dr.Voice III (голосовые сообщения о возникших проблемах при загрузке системы).

Наличие напряжения +5 В в режиме StandBy индицируется светодиодом на плате, также на плате находится светодиод, который мигает при прохождении процедуры POST и ровно светится после ее окончания.

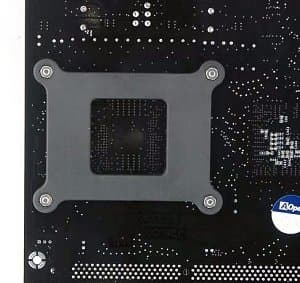

На оборотной стороне платы смонтирована защитная пластина для предотвращения изгиба текстолита при установке массивных процессорных кулеров.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (двумя встроенными датчиками платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

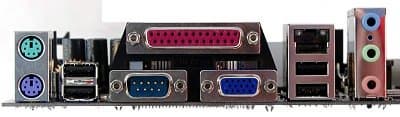

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х220 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения/выключения PC Speaker на плате
Перемычка для выбора режима работы функции Die Hard BIOSRescue/Normal
Перемычка для включения/выключения сетевого контроллера
Перемычка для выбора режима языка функции Dr.Voice III4 диалекта китайского языка :)
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge, Active to Precharge Delay
Выбор частоты работы памяти+DRAM/CPU=Auto, 2, 2.5
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—247 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS R1.03, как последняя из доступных на время проведения тестирования.

Поскольку это единственная известная нам плата, имеющая в комплекте модуль FM-тюнера, то вполне естественно, что она не останется незамеченной. В остальном же — ничего особенного: добротная рядовая модель, с зачатками возможностей для настроек и разгона и несколько урезанной (ради сохранения невысокой общей цены после добавления FM-тюнера) комплектацией.
