Abit NV7-133R — системная плата на базе чипсета NVIDIA nForce 415-D


Компания Abit не стала выпускать полноразмерную плату на чипсете от NVIDIA со встроенным графическим ядром, ограничившись форматом mATX (встроенная графика, даже IGP128, — это все-таки удел компьютеров начального уровня). Но не использовать аналог nForce 420-D, с его отличной скоростью и функциональностью, но без его сравнительно слабой интегрированной графики, в своей линейке компания не могла и постаралась выжать из модели на nForce 415-D все, что возможно.

Комплект поставки включает:

  • Упаковку: коробка привычного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: два ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB;

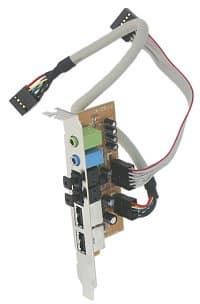

  • Планку на заднюю панель компьютера с 2 портами USB, выходами звуковых каналов Rear, Center/Subwoofer и входом и выходом SPDIF типа TosLink;

  • Дискету с драйверами для IDE RAID;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • 3Deep E-Color;
    • Norton Antivirus 2002;
    • Adobe Acrobat Reader;
    • пакет программ от Buzzsoft;
    • InterVideo WinDVD;
    • утилиту для мониторинга системы;
    • DirectX 8.1.

Разводка платы достаточно удобна, в качестве минусов можно отметить расположение разъемов IDE RAID позади слотов PCI, а разъемов питания и аудиовходов — между слотом AGP и задней панелью компьютера. Доступ к единственной перемычке не затруднен даже при установке платы в корпус, ее описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 1200 мкФ и несколько менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения акустических систем 5.1;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на базе микросхемы HighPoint HPT372, с возможностью подключения до 4 устройств по протоколу ATA133 и создания RAID уровней 0, 1 и 0+1;
  • контроллер шины USB 2.0, реализованный на базе микросхемы VIA VT6202.

Не распаяны, но разведены на плате: разъем VGA (это говорит о том, что, возможно, у Abit все же были (или все еще есть) планы по выпуску платы с интегрированным графическим ядром (на nForce 420-D) на основе полноразмерной PCB).

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +/-5, +/-12 В, шины AGP, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком в сокете) и платы (встроенным датчиком платы).

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

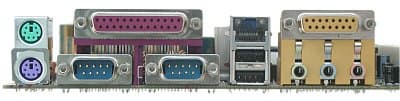

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1/ 4 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+CAS Latency, Memory Timings
Выбор частоты работы памяти+Auto, FSB:MEM = 3:4 и 1:1
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+FSB:AGP = 3:2, 3:1,5, 4:2(???) и 4:1,5
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5-x12,5
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 84, как последняя из доступных на время проведения тестирования.

«Полноценная» функциональность полноразмерной платы хорошо сочетается с использованным чипсетом, создавая решение, которое наверняка найдет своего покупателя, готового заплатить за все сразу.

Результаты тестов:
