Onkyo L-DR7

Персональный домашний кинотеатр


Совсем недавно компания Onkyo представила свое новое комплексное решение: домашний кинотеатр, предназначенный для совсем небольших помещений. А если говорить на чистоту — вообще персональный. Компания предлагает весьма стильный комплект «всё в одном», правда, недешёвый: рекомендованная розничная цена составляет примерно $1300.

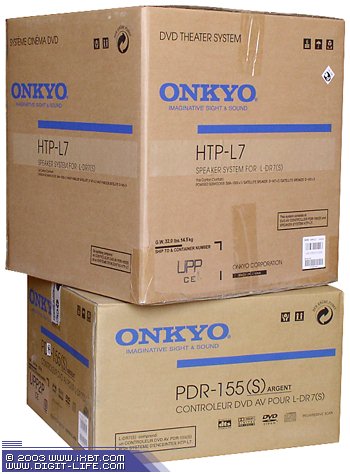

Начнём с того, что назвать систему «театром в одной коробке» нельзя, ибо упаковочных коробки — две :-) А в остальном, Onkyo L-DR7 представляет собой совершенно типичный по компоновке комплекс «всё в одном». Компоновка системы следующая: основной блок DVD AV-контроллера, плюс сабвуфер (с запрятанными в нём усилителями мощности для всех АС комплекса), плюс пять малюсеньких сателитов (фронты покрупнее, тылы и центр — помельче), плюс вся необходимая коммутация, пульт дистанционного управления и, конечно же, описание.

Выглядит набор весьма стильно, в этом ему не отказать. Очень компактные сателиты, почти игрушечный (но очень тяжёлый!) сабвуфер и симпатичный центральный блок контроллера наверняка понравятся дамам, хотя и не только им, ведь не каждый согласится покупать крупные колонки, целую стопку полноразмерных Hi-Fi компонентов и внушительный сабвуфер. Мотивация? Естественное нежелание портить интерьер квартиры, а также отсутствие аудиофильских запросов. Именно на эту категорию весьма обеспеченных, но нетребовательных к звуку пользователей и рассчитан новый стиляга Onkyo L-DR7. Как вы понимаете, аудиофилам или просто ценителям серьёзного звука от этой системы ждать нечего, ведь в данном случае во главу угла поставлены дизайн, компактность, простота подключения и удобство использования. В общем-то, логично: в мире не так уж и много энтузиастов, готовых оббивать стены звукопоглотителем или экспериментировать с различными кабелями, чтобы «улучшить проработку сцены» или «убрать песочек на верхах».

Комплект L-DR7 ориентирован на совсем небольшие помещения и аудиторию максимум в два-три человека. То есть, почти персональный домашний театр. В пользу такого утверждения говорит хотя бы мощность усилителей: по 11 Вт на каждый из пяти сателитов, плюс 20 Вт на сабвуфер.

Как уже упоминалось, комплектация подобного комплекса предполагает полное избавление покупателя от любых проблем, связанных с нехваткой каких-либо мелочей или кабелей в процессе подключения. Именно поэтому в коробке с DVD AV-контроллером обнаружился внушительный пакетик с различного рода нужностями.

В пакетике обнаружилось следующее:

  • 3-метровый соединительный кабель 6 RCA / 3,5 Jack на 6 RCA / 3,5 Jack. В данном случае 6 RCA нужны для передачи сигнала 6 каналов (по схеме 5.1) от контроллера до усилителя, расположенного в сабвуфере, а миниждек служит для передачи служебной информации.
  • кабель 3 RCA на 3 RCA для подключения контроллера к телевизору;
  • кабель S-Video для этих же целей;
  • FM-антенна
  • AM-антенна (рамочная)
  • пульт дистанционного управления
  • батарейки АА (2 шт)
  • кипа инструкций с картинками (изначально русскоязычной нет, но она должна даваться при покупке)
  • В другой коробке (там где сабвуфер и сателиты) нашлись соединительные кабели для акустических систем, а также самоклеящиеся ножки из пробкового дерева (всего этого на фото нет). Кабели для сателитов имеют сечение проводников около 0,75 мм². Качество кабелей весьма приличное. По крайней мере, менять такие кабели на более качественные смысла уже нет никакого. Длина кабелей для тыловых АС составляет примерно 8 метров, а для центра и фронта — 2,5 метра. Для удобства коммутации разъём и кабель (как сигнальный, так и колоночный) каждого из 6 каналов помечен своим цветом. Даже в инструкцию глядеть не нужно — стоит лишь подключить кабель каждого цвета в аналогичный по цвету разъём. Проще уже некуда.


    DVD AV-контроллер PDR-155

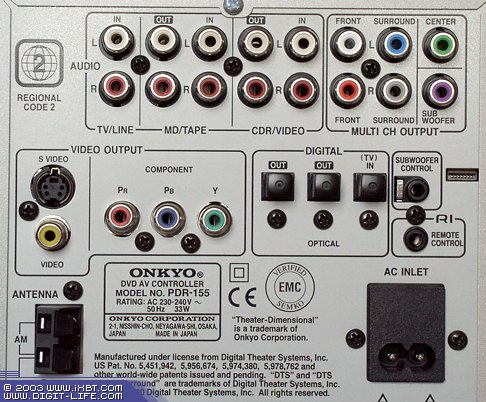

    Это «мозги» всей системы. Компактный блок имеет очень скромные габариты по высоте и ширине (17,3 и 15,5 см соответственно), хотя, по сути, это совершенно полнофункциональный аппарат, имеющий «на борту» DVD-плеер с компонентным (progressive scan) видеовыходом, FM/AM-тюнер, декодер многоканального звука, DSP-процессор и предварительный усилитель с выходами (pre out) для всех шести каналов.

    Дизайн DVD AV-контроллера выполнен со вкусом: серебристая пластиковая передняя панель в сочетании с синим дисплеем смотрится нарядно. Организация органов управления на передней панели позволяет довольно быстро освоиться: кнопки объединены в группы и отличаются друг от друга размером и формой.

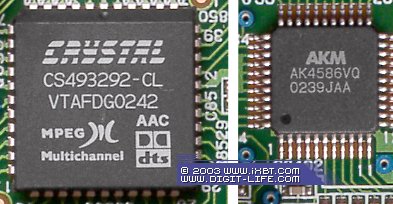

    Декодированием многоканального звука занимается популярный чип Cirrus Logic CS493292-CL. Любопытно, что в качестве АЦП/ЦАП здесь применяется довольно качественный кодек AKM 4586VQ, который нередко можно встретить в весьма серьёзных полноразмерных AV-ресиверах. Жаль только, что «расправить плечи» этот кодек не сможет: недорогой усилитель и простенькие однополосные сателиты не дадут реализовать и половины «музыкального» потенциала чипа.


    В таблице приведены паспортные технические характеристики DVD AV-контроллера

    Onkyo PDR-155 (DVD AV-контроллер)
    Входы
    Аналоговые

    аудио: 3 стереовхода

    Цифровые
    1 оптический
    Выходы
    Аналоговые

    аудио: 2 стереовыхода («петли» на запись); выход предварительного усилителя для всех каналов (5.1), разъём для наушников.

    видео: 1 композитный (RCA); 1 S-Video; 1 компонентный (progressive).

    Цифровые
    2 оптических
    Декодер / DSP
    Декодеры (на базе чипа Cirrus Logic CS493292-CL Dolby Digital; DTS; Dolby Pro Logic II. MP3
    Режимы DSP и режимы звучания
    1 (в общей сложности)
    ЦАП / АЦП
    Многоканальный кодек AKM 4586VQ
    Секция DVD-плеера
    Видео ЦАП
    10 бит / 27 МГц
    Воспроизводимые форматы
    DVD-Video, Video-CD, MP3, Audio-CD
    Поддерживаемые носители Штампованные диски (DVD, CD), CD-R, CD-RW и DVD-R (неофициально). Диски диаметром 12 и 8 см.
    Частотный диапазон 4 Гц — 20 кГц (CD-Audio), 4 Гц — 44 кГц (DVD)
    Сигнал/шум (аудио)
    100 дБ
    Динамический диапазон (аудио)
    96 дБ
    Радиоприёмник
    FM/AM диапазоны
    30 станций в памяти, RDS
    Соотношение сигнал/шум в диапазоне FM (stereo / mono)
    67 дБ и 73 дБ соответственно
    Общие
    Потребляемая мощность
    33 Вт (2,5 Вт в stand by)
    Габариты (Ш×В×Г)
    155×173×290 мм
    Вес
    3,5 кг

    Возможности

    По традиции, система настроек разделена на две части: настройки аудиочасти и настройки видеочасти. Начнём с аудио.

    Пользователь имеет возможность выбрать нужное количество подключенных сателитов: 2, 3, 4 или 5 шт. Это сделано на тот случай, если нет возможности использовать один или несколько сателитов, ввиду отсутствия места для их корректного размещения. Например, нет места для центрального спикера: указывается, что подключено только 4 сателита, и тогда сигнал центрального спикера перераспределяется между фронтальными. Если же не будет тыловых сателитов, то полноценного театра конечно уже не получится, однако производители всё же предусмотрели и такой вариант (режим 2 или 3 подключенных сателитов). Разумеется, присутствует возможность регулировки громкости для всех каналов, а также указывать расстояние до каждой АС в метрах и сантиметрах. Собственно, на этом возможности по конфигурированию аудиочасти комплекса и заканчиваются. Дело в том, ни выбора типа АС, ни регулировки частоты среза сабвуфера здесь нет и быть не может: сабвуфер и сателиты уже есть, и поменять на что-то другое их уже нельзя. Что касется «разделения полномочий», то сателиты воспроизводят звук от самых высоких частот до мидбаса, а на частоте 120 Гц они замолкают и в дело вступает сабвуфер.

    Теперь о настройках видеочасти.

    Основное меню настроек DVD-плеера разделено на 4 подменю: в первом из них — Video 1 — можно выбрать тип телевизора (4:3 PanScan / 4:3 LetterBox / 16:9), режим компонентного видеовыхода (interlace / progressive), а также включить/выключить скринсэйвер. Во втором подменю (Video 2) можно выбрать цвет экранного фона (background). Третье подменю — Language — позволяет установить опции «по умолчанию»: язык меню DVD-диска, наличие или отсутствие субтитров, язык субтитров, язык звукового сопровождения и язык меню самого DVD-плеера. Ну и, наконец, последнее подменю — General. Тут можно выбрать тип меню: упрощённое — Basic («продвинутые» настройки не доступны) или полнофункциональное (Expert), которое мы как раз и описывали.

    Режимы звучания

    Традиционно присутствуют так называемые «профильные» режимы, обеспечивающие корректное воспроизведение звука при наличии соответствующей звуковой дорожки.

  • Dolby Digital — до шести независимых каналов звука (5.1)
  • DTS — до шести независимых каналов звука (5.1)
  • Stereo — воспроизведение стереофонических , а также любых многоканальных записей через 2 фронтальные АС в режиме стерео
  • Остальные пресеты звучания представляют собой DSP-режимы: обработки звука, призванные облагородить звук или сделать его псевдомногоканальным с использованием различных алгоритмов.

  • Theatre Dimensional — псевдомногоканальное звучание воссоздаётся при помощи лишь двух фронтальных АС или при помощи фронтальных и центральной АС
  • Dolby Pro Logic II — декодирование четырёхканальных фонограмм, закодированных аналоговым (матричным) способом (например, звук с VHS-кассеты). Также этот режим позволяет осуществить весьма эффектное разложение стереозвука на все каналы
  • Orchestra — производитель рекомендует использовать этот режим при прослушивании классической музыки
  • Unplugged — то же, только для джаза и любой акустической музыки
  • Studio mix — то же, только для рок-музыки
  • TV-Logic — улучшает проработку диалогов при просмотре ТВ-программ
  • All channel stereo — разложение стереозвука на все каналы. Тыловые АС дублируют фронтальные, а на центр подаётся монофоническая составляющая стереозвука. То есть, никаких фазовых, частотных или других обработок сигнала, не происходит
  • Также присутствует двухступенчатый (off / 1 / 2) режим Acoustic control, поднимающий края частотного диапазона: звук становится более насыщенным и полновесным. Хотя, подобная обработка звука относится к категории «дело вкуса».


    Пульт дистанционного управления

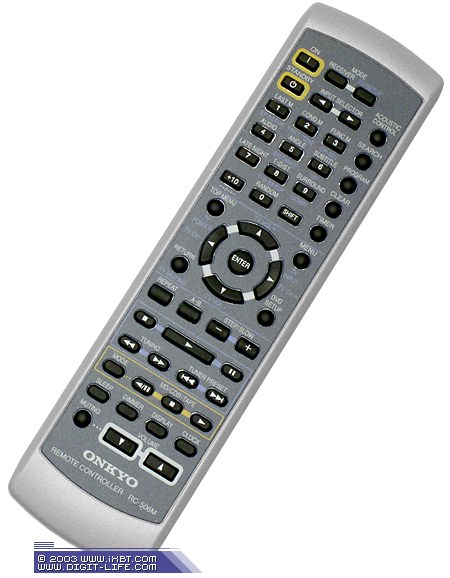

    Пульт дистанционного управления весьма лёгок, и удобно лежит в руке. Эргономика весьма посредственная, поскольку кнопки довольно мелкие, к тому же, почти каждая из них имеет по нескольку функций — приходится постоянно глядеть на подписи к кнопкам. Пользоваться на ощупь можно лишь основными навигационными клавишами и регулировать громкость. Подсветки кнопок нет. Стоит ли говорить, что функций программирования и обучения здесь нет? В общем, ничего особенного — обычный посредственный пульт, к которому, тем не менее, вполне можно привыкнуть.


    Сабвуфер SWA-155X

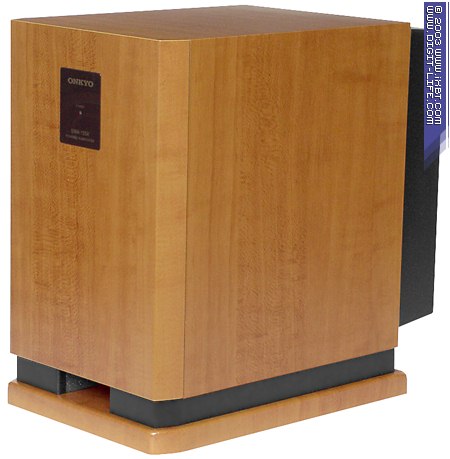

    Сабвуфер выглядит очень солидно и «по-взрослому». Отделан сабвуфер (равно, как и сателиты) очень красивой полимерной плёнкой под дерево. Передняя панель, на которой расположены индикаторы режима работы аппарата, изготовлена из очень толстого листа MDF со снятыми по краям фасками. Подиум также изготовлен из массивного листа MDF.

    При своих относительно скромных размерах (примерно как две обувные коробки, поставленные одна на другую), сабвуфер имеет очень внушительный вес −8 кг. И дело тут не только в массивной передней стенке и тяжёлом подиуме (хотя и в них тоже), сколько в расположенном на задней панели аппарата боксе, в котором находятся усилители мощности для всех сателитов и, собственно, усилитель для сабвуфера. В блоке питания усилителей используется Ш-образный трансформатор. Бокс с усилителями и блоком питания отделён сплошной стенкой из MDF от акустической камеры сабвуфера. Расположение элементов внутри этого довольно тесное, поэтому для надлежащего охлаждения всех компонентов (в особенности теплоотводящего радиатора усилителей мощности) пришлось применить небольшой вентилятор, работающий на вытяжку воздуха из бокса. К слову, вентилятор этот во время работы практически не мешал. Ну а если сабвуфер будет стоять не в непосредственной близости от слушателя, то слышно этот вентилятор скорее всего не будет вообще.

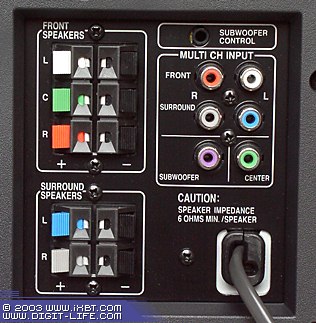

    На задней панели SWA-155X, помимо вентилятора, располагается шестиканальный (5.1) аналоговый вход, служебный разъём (3,5 Jack) для координации работы контроллера и сабвуфера, а также пружинные клеммы для подключения пяти сателитов.

    Весьма интересно организован выход звуковых волн от фронтальной стороны диффузора динамика. Осуществляется он через специальный звуковод, расположенный между подиумом и корпусом сабвуфера. Звуковые волны попадают на рассеиватель, затем выходят через специальный канал на передней панели. Выход звука в бок или назад невозможен. Внутренняя сторона воздуховода покрыта жётским пористым материалом. И эта конструкция не является фазоинверотором — это именно звуковод. Сам же корпус сабвуфера имеет акустическое оформление «закрытый ящик».

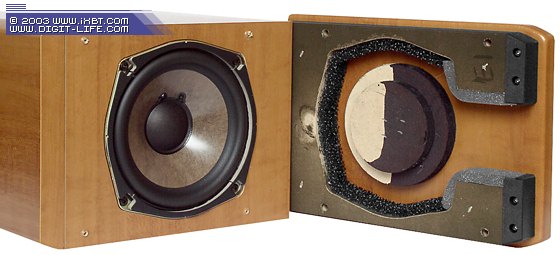

    После демонтажа 16-сантимертрового низкочастотного динамика взору открывается практически пустое внутреннее пространство с голыми стенками. Да уж, на звукопоглотителе явно сэкономили, ибо три жалких листика поролона назвать полноценным звукопоглотителем весьма сложно. В остальном же, конструкция корпуса весьма грамотная: стыки панелей тщательно проклеены, все саморезы ввинчены через резиновые уплотнители, пластиковый кожух бокса с усилителями также крепится к корпусу через большие листы синтетической резины. Такая конструкция позволяет полностью исключить все нежелательные дребезжания во время работы.

    Технические характеристики сабвуфера приведны в таблице

    Onkyo SWA-155X
    Усилительная часть

    Усилитель

    Сателиты (DIN): 5 каналов по 11 Вт (6 Ом)

    Сабвуфер (DIN): 20 Вт (3 Ом)

    КГИ
    0,1% (при мощности 5 Вт)
    Низкочастотный динамик
    Конический диффузор (160 мм в диаметре) из фирменного композита OMF (тактильно напоминает пропитанную бумагу с полимерным защитным слоем). Сопротивление: 3 Ом
    Входы
    Аналоговые
    аудио: аналоговый 5.1 вход
    Выходы усилителя
    2 на фронтальные, 2 на тыловые, 1 на фронтальный центр
    5 пар пружинных разъёмов
    Общие
    Потребляемая мощность

    65 Вт (135 Вт макс.) в рабочем состоянии

    Габариты (Ш×В×Г)
    185×299×312 мм
    Вес
    8 кг


    Сателиты

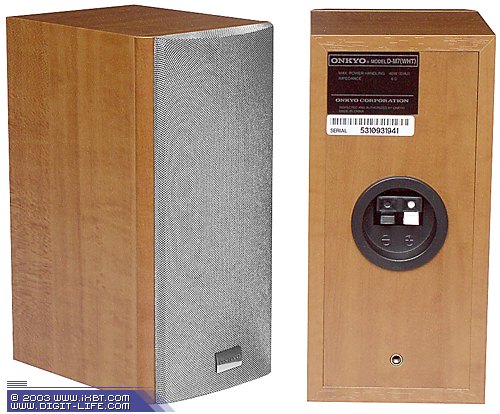

    В комплектацию L-DR7 входят пять сателитов, два из которых чуть побольше — это фронтальные D-M7 (фото выше), а остальные три (две тыловые и одна центральна АС) представляют собой совсем компактные колоночки (модель D-M3), фото которых можно увидеть ниже. Но, по сути отличаются все эти колонки лишь габаритами корпуса, поскольку во всех сателитах применяется один и тот же 8-сантиметровый широкополосный динамик с коническим диффузором (по 1 шт. в каждом сателите). Защитные сетки несъёмные. Корпуса выполнены их MDF (толщиной около 8 мм) и отделаны плёнкой под дерево. Клеммы — пружинные. На днище и тыловой панели присутствуют монтажные отверстия для крепления сателита к стене (кронштейны для настенного монтажа в комплекте). Нижние отверстия предназначенны для крепления сателита к напольным стойкам (про их существование нам пока не известно), которые по-любому придётся покупать отдельно.

    Допускается как горизонтальное, так и вертикальное расположение сателита на горизонтальной поверхности: шильдик «Onkyo» можно поворачивать вокруг своей оси.

    Onkyo D-M3. при разрешении экрана 1024×768 фото колонок D-M3 будет в масштабе 1:1

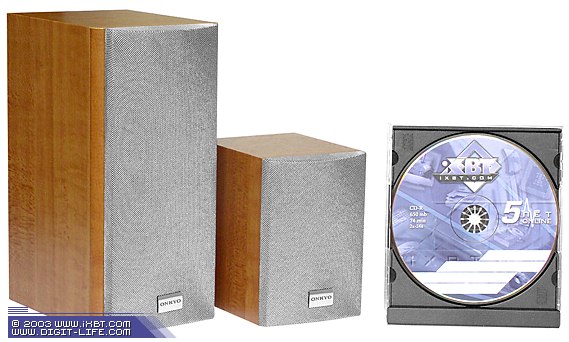

    Чтобы оценить габариты всех сателитов, мы поместили их рядом со стандартным 12-сантиметровым компакт-диском.


    Сателиты
    Модель
    D-M7
    D-M3

    Динамический громкоговоритель

    Конический диффузор (8 см в диаметре) из фирменного композита OMF

    Конический диффузор (8 см в диаметре) из фирменного композита OMF
    Кол-во динамиков в каждой АС
    1
    1
    Габариты (Ш×В×Г)
    102×210×142 мм
    85×120×112 мм
    Вес
    1,1 кг
    0,6 кг


    Результаты измерений

    На верхнем графике показана АЧХ при работе фронтального сателита D-M7 и сабвуфера. Стоит отметить отличное согласование сабвуфера и сателита: в области стыковки диапазонов (~120-130 Гц) присутствует лишь относительно небольшой кратковременный подъём. Также радует отсутствие провала на нижней середине, присущего многим миниатюрным сателитам. В области СЧ и ВЧ наблюдаются значительные неравномерности. Верхняя граница частотного диапазона находится на отметке ~13 кГц.

    Признаться, мы ожидали худших результатов перед началом измерений.

    Уровень искажений низким не назовёшь (особенно в области ВЧ), однако для такого класса техники (компактные домашние театры «всё в одном») это вполне нормальная картина, даже неплохая.

    На нижнем графике изображены АЧХ сателитов D-M7 и D-M3.



    Звучание

    Учитывая специфику применения этого комплекса, прослушивание проводилось в комнате площадью 11м². И то, если ставить колонки с намерением озвучить всю площадь комнаты, то комплект уже явно «не тянет»: как только звуковое давление приближается к комфортному, сабвуфер начинает «захлёбываться» (перегружаться). Поэтому даже в этой небольшой комнатке колонки лучше располагать не далее 2-2,5 метров от себя, а сабвуфер вообще где-то рядом. Если поставить сабвуфер в угол, то бас будет намного мощнее, однако не стоит забывать, что сабвуфер воспроизводит ещё и средненизкие частоты (до 120 Гц), поэтому, наряду с усилением баса, мы получим «кашу» на нижней середине, что негативно скажется на звучании музыки.

    При поперечном расположении комплекса (диван мы поставили параллельно длинной стене), расстояние до фронтальных АС получилось как раз около 2,5 метров, а до тыловых примерно 2 метра. Тылы мы расположили под углом 110-120° к оси «экран — слушатель»: такое расположение является одним из наиболее логичных, ведь именно при таком угле постановки тыловых АС и сводятся звуковые дорожки кинофильмов в большинстве студий. Также такое расположение позволяет поставить диван почти вплотную к задней стене.

    Что касается самого звучания, то на музыкальных программах музыки комплект L-DR7 воспроизвёл весьма ожидаемый звук, какой можно услышать от недорогого музыкального центра. То есть, о звучании класса Hi-Fi разговора нет вообще: высокие частоты зажаты и неправдоподобны, средние несколько «выпячены», а бас, хоть и довольно весомый, очень неразборчивый. Но, как мы и говорили, подобные театры «всё в одном» и не предназначены для специального целенаправленного прослушивания музыки в силу специфики этого класса техники. И не секрет, что покупаются такие системы в основном для звукового сопровождения кинофильмов, чтобы «малой кровью» создать в комнате хоть какой-то домашний театр. И именно в кино система продемонстрировала неплохое и вполне комфортное воспроизведение, обеспечив должное окружающее звучание с неплохим тональным балансом. Для достижения комфортного уровня громкости приходилось выкручивать регулятор почти на максимум (80-90%) — только тогда звуковое давление можно было считать подходящим для достижения эффекта вовлечёния в происходящее на экране. Из отрадных фактов можно отметить наличие в звуке средненизких частот, коих почти не бывает у систем с компактными сателитами. Конечно, любая недорогая система из полноразмерных компонентов и традиционных колонок будет звучать заметно лучше, обладая, к тому же, более низкой ценой, однако в том случае не будет ни стильной внешности, ни компактных и почти незаметных в интерьере квартиры сателитов, центрального блока и сабвуфера. Именно поэтому, сравнивать готовые комплекты «всё в одном» и набираемые по частям Hi-Fi комплексы нельзя никак, поскольку ориентированы они на совершенно разные группы людей: аудиофил едва ли когда-нибудь купит себе «театр в одной коробке», а эстет без особых музыкальных запросов наверяка не будет гоняться за полноразмерными компонентами и супер-пупер АС на массивных мраморных плитах. Каждому своё.

    Секция DVD-плеера

    Не секрет, что в основе DVD-плееров Onkyo использованы аппараты компании Pioneer, поэтому качество картинки в даном случае можно назвать очень приличным. Внутри DVD AV-контроллера Onkyo PDR-155 находится плеер класса Pioneer 454. Никаких артефактов изображения или цветового дисбаланса, разумеется, нет. Картинка обладает достаточной чёткостью для комфортного просмотра видеоряда на довольно больших экранах телевизоров, плазменных панелей или проекторов. Другое дело, что подключать DVD-плеер к телевизору, плазменной панели или проектору лучше всего по компоненту (в данном случае это наилучший способ качественной передачи видеосигнала). Что касается плазменных панелей или проекторов, то почти во всех из них компонентный вход присутствует, а вот в телевизорах, продающихся в Европе и России, такой вход довольно редко встречается, поэтому пользователям большинства телевизоров придётся ограничиться только подключением по S-Video. К сожалению, это скажется на качестве изображения при подключении плеера к телевизорам с большими диагоналями (29″ — 36″): в сравнении с подключением по компоненту, при коммутации по S-Video немного ухудшится цветопередача и чёткость. Так что, если у вас большой телевизор с компонентным входом — радуйтесь. Если без него — ну что ж, придётся довольствоваться подключением по S-Video, которое, в свою очередь, намного лучше композитного (RCA). Так что, не всё так плохо :-)


    Заключение

    Безусловно, среди компактных наборов класса «всё в одном», Onkyo L-DR7 можно по праву причислить к группе лидеров. Система понравится многим нетребовательным к качеству звука пользователям своими компактными размерами, стильной внешностью, а также простотой подключения и использования. Однако, за всё это, а также за громкое имя, придётся заплатить очень немалые деньги.


    Плюсы

    • стильный внешний вид;
    • компактные размеры всех компонентов комплекса;
    • замечательный DVD AV-контроллер PDR-155 с серьёзной аудионачинкой, широкими функциональными возможностями и добротным DVD-плеером;
    • хорошее для данного класса аппаратуры звучание в кино;
    • корректное согласование сабвуфера и сателитов.

    Минусы

    • простенькие сателиты с одним широкополосным динамиком (отдельного ВЧ динамика нет) обеспечивают посредственное звучание при прослушивании музыки;
    • скромная выходная мощность усилителей не позволяет полноценно озвучить даже небольшую комнату. Система способна озвучить лишь локальное место прослушивания (скажем, зону вокруг дивана);
    • очень высокая цена.




    Благодарим компанию A&T Trade
    за предоставленный на тестирование комплекс Onkyo L-DR7
