Мультимедийный LCD-проектор
Epson EB-G5300


Летом 2008 компания Epson полностью обновила линейку инсталляционных проекторов. Теперь в категории стационарных проекторов со световым потоком 4000-5000 лм присутствуют 5 моделей серии EB-G5xxx, отличающихся друг от друга мощностью, сетевыми возможностями и соотношением сторон картинки: модель EB-G5200W имеет разрешение WXGA (1280×800), остальные — XGA (1024×768). На тестирование нам достался проектор EB-G5300, яркий (5000 лм), но без картовода и расширенных сетевых возможностей. К сожалению, это был предпродажный тестовый образец, чьи фактические яркостные характеристики были ниже номинальных. Поэтому, как только на тестирование нам достанется серийный экземпляр, статья будет дополнена результатами тестирования по ANSI и описанием функций EasyMP (презентация с карты памяти, передача картинки по сети и т. д.).

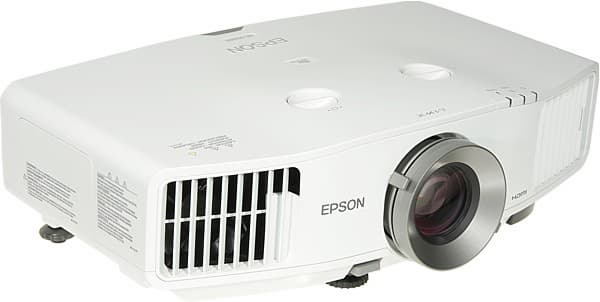

Projector, general view

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

Корпус проектора имеет выраженную осевую симметрию, что придает ему профессиональный вид и несколько облегчает монтаж. Цвет корпуса в основном белый, кроме светло-серой задней панели, поэтому проектор не будет сильно выделяться на фоне светлого потолка. Почти все поверхности корпуса (кроме передней панели) не имеют покрытия, это упрощает дальнейшую переработку пластика, но за экологичность приходится расплачиваться тем, что матовая поверхность пластика несколько быстрее загрязняется (впрочем, чистится она легко). На верхней панели находятся воротки сдвига объектива, индикаторы состояния и ИК-приемник.

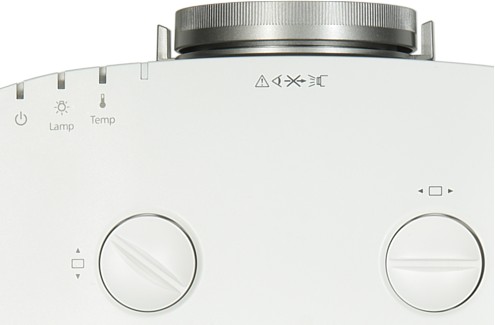

Top

Прозрачные вставки индикаторов и темный, прозрачный для ИК-света кожух ИК-приемника заходят на переднюю и заднюю панель соответственно, поэтому индикаторы видно спереди, а ИК-пульт проектор «видит» и сзади. Второй ИК-приемник расположен в передней части корпуса. Воздух для охлаждения поступает через решетку на левом боку и проходит через большой фильтр повышенной емкости (чистить и менять фильтр придется реже).

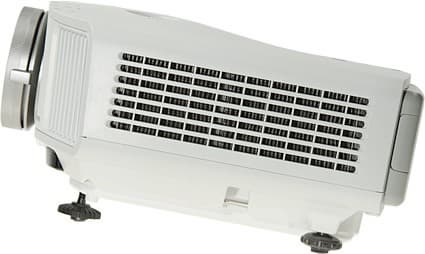

Left

Выходит теплый воздух через правую переднюю решетку (левая — декоративная).

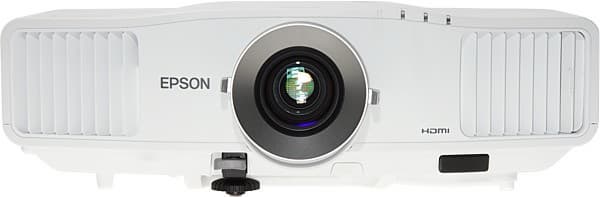

Front

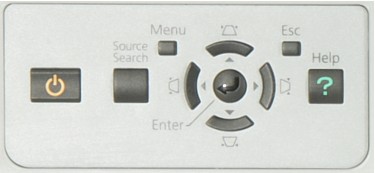

Крышка лампового отсека расположена на правом боку, поэтому для замены лампы (как и воздушного фильтра) проектор не нужно снимать с потолочного кронштейна. На задней панели находятся кнопки управления,

Control panel

интерфейсные разъемы, разъем питания, разъем для замка Кенсингтона и решетка относительно мощного динамика (7 Вт).

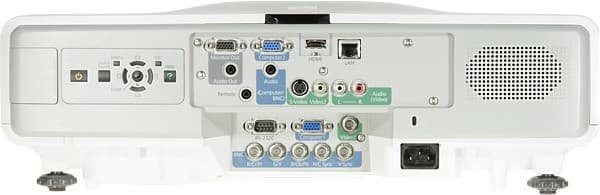

Rear

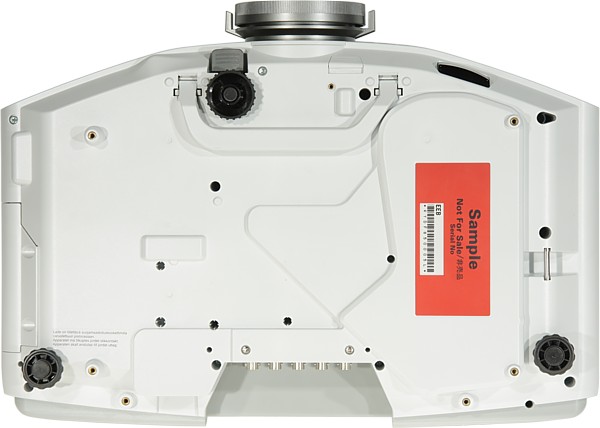

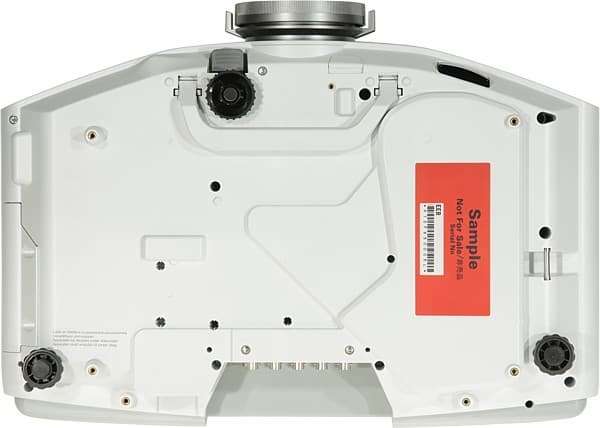

Несмотря на то, что проектор стационарный, он оборудован откидывающейся ручкой, за которую его удобно переносить. Передняя ножка оснащена фиксатором для быстрого выпуска и резьбой для тонкой подстройки высоты. Две задние могут выкручиваться на небольшую высоту, что поможет устранить перекос при установке на горизонтальную поверхность. Отметим продуманную конструкцию ножек: подошва передней ножки закреплена на шарнире, поэтому даже при приподнятой передней части площадь контакта резиновой прокладки не меняется, а все три ножки оснащены крупными ребристыми колесиками, за которые их удобно подкручивать при настройке положения проектора. Для крепления потолочного кронштейна в днище проектора вделаны 4 металлические втулки с резьбой, расположенные симметрично в углах прямоугольника.

Bottom

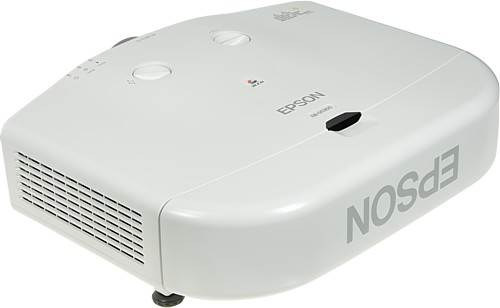

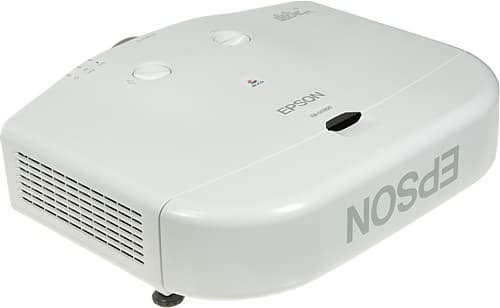

Для предотвращения кражи проектор можно прикрепить к кронштейну толстым тросиком, пропустив его через металлический штырь на днище. Крышка на заднюю панель, входящая в комплект поставки, скроет разъемы и отходящие провода, что придаст проектору еще более аккуратный вид, заодно и закроет доступ к панели управления.

Cover

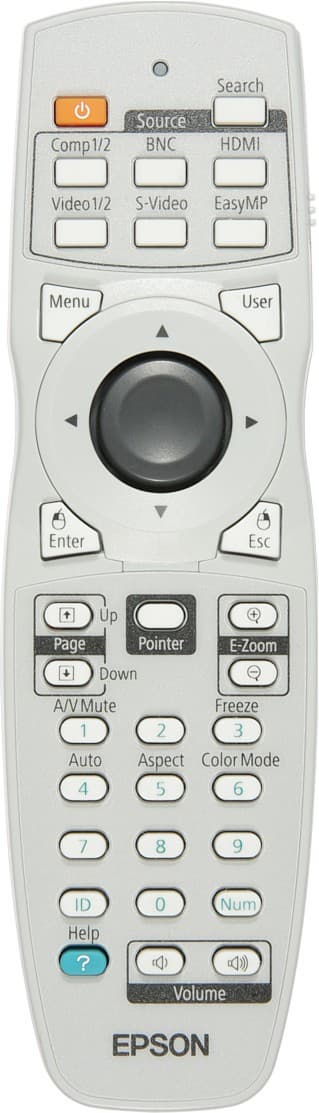

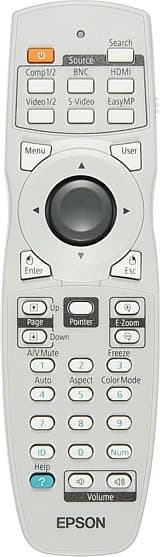

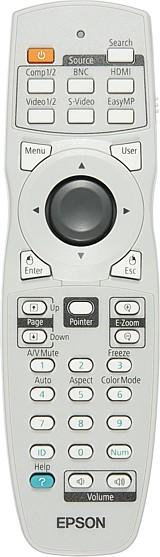

Пульт

Remote control

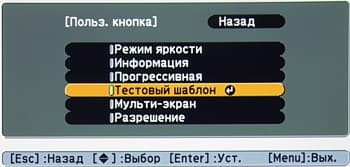

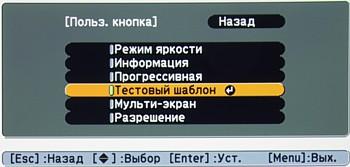

Пульт удобно лежит в руке, самые нужные кнопки находятся в досягаемости большого пальца, подписи к кнопкам контрастные и достаточно крупные. Кнопке User можно присвоить одну из шести функций.

OSD

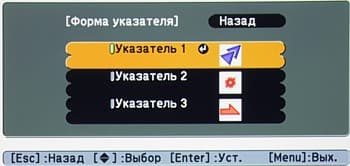

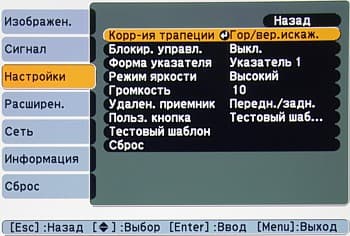

Ввод цифр (IP-адрес в настройках и т. д.) облегчается наличием цифровых кнопок. Есть функция «указка» — после нажатия на кнопку Pointer на экран выводится курсор-указка (его вид выбирается в меню), а перемещается он джойстиком пульта (с шагом 45 градусов по направлениям и с ускорением при длительном нажатии).

OSD

Если к компьютеру подключить опциональный ИК-приемник, то с помощью данного пульта можно будет перемещать курсор мыши, эмулировать нажатие на ее левую и правую кнопки и перелистывать слайды презентации.

Remote control

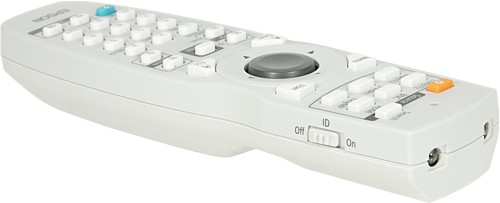

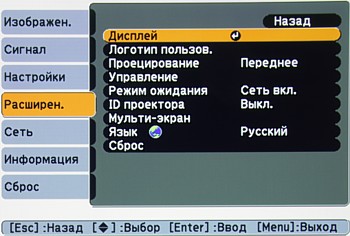

Функция ID позволит избирательно управлять нужным проектором. ID проектора включается и устанавливается в меню, ID пульта устанавливается нажатием цифровой кнопки при удерживаемой кнопке ID (0 — выключено), и включается-выключается движком сбоку. Ограничение мягкое: проектор не реагирует на команды с пульта только тогда, когда ID включено и там и там, но ID при этом не совпадают.

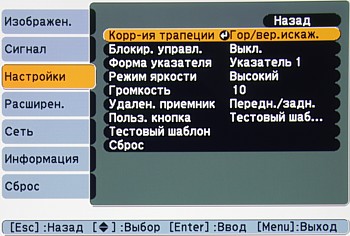

В меню установок можно выключить один (передний или задний) или оба ИК-приемника на проекторе. Но даже во втором случае пультом можно пользоваться, так как предусмотрен проводной режим, для чего проектор и пульт нужно соединить кабелем со штекерами миниджек на обоих концах.

Меню

Меню крупное, шрифт читаемый, навигация удобная и быстрая. Самая нижняя строчка в меню — это подсказка по функциям кнопок. При настройке параметров изображения меню исчезает с экрана, остается небольшое окошко с ползунками с изменяемыми параметрами или список (плюс строка с подсказкой).

OSD

Для ввода надписей и цифр (в дополнение к цифровым кнопкам пульта), там, где нужно, появляется удобная виртуальная клавиатура. Есть русская версия экранного меню, перевод на русский язык качественный. Также на русский переведена диалоговая справка-помощь, вызываемая кнопкой Help на пульте или на корпусе проектора.

Коммутация

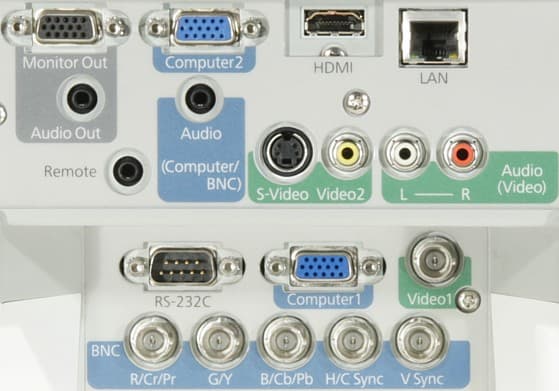

Connectors

Интерфейсные разъемы можно поделить на две группы: верхнюю, для использования преимущественно при настольном размещении и нижнюю (там, где BNC), разъемы которой удобнее использовать при потолочном размещении. Впрочем, разделение условное, к разъемам обеих групп в любом случае подключаться удобно. При потолочном монтаже на заднюю панель можно наклеить «перевернутые» наклейки (входят в поставку) с обозначением разъемов. Разъемы VGA и группа из пяти BNC универсальные, они принимают как VGA-сигналы, так и компонентные цветоразностные. Про возможность подключения к источникам SCART-RGBS ничего не сказано. Для ввода аналогового звука используются разъем миниджек и пара RCA, цветовая дифференциация подсказывает, к каким видеовходам они относятся. Вход HDMI воспринимает стереофонические цифровые аудиосигналы. Для HDMI в меню выбирается рабочий диапазон градаций оттенков. Внешние монитор и аудиосистему можно подключить к серым разъемам VGA (передаются только входящие VGA-сигналы) и миниджек, соответственно.

Есть автопоиск активного подключения — запускается кнопкой Source Search на ДУ или на корпусе. Также источник непосредственно выбирается одно и двукратным нажатием на одну из пяти кнопок в группе Source на пульте.

Проектор допускает дистанционное управление по интерфейсу RS-232 (имеется стандартный разъем D-sub 9 pin). Кроме того, проектор можно включить в сеть Ethernet, что позволит по сети управлять проектором и контролировать его состояние как с помощью фирменной программы EMP Monitor (в комплекте была V4.22), так и с помощью любого WEB-браузера, обратившись к встроенному в проектор HTTP-серверу.

OSD

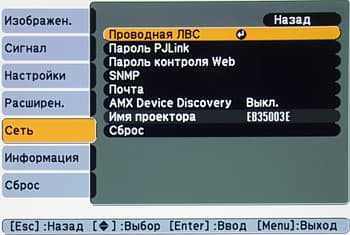

Страница меню с сетевыми настройками.

Как EMP Monitor, так и страницы сервера многоязычны, с возможностью выбора русского языка.

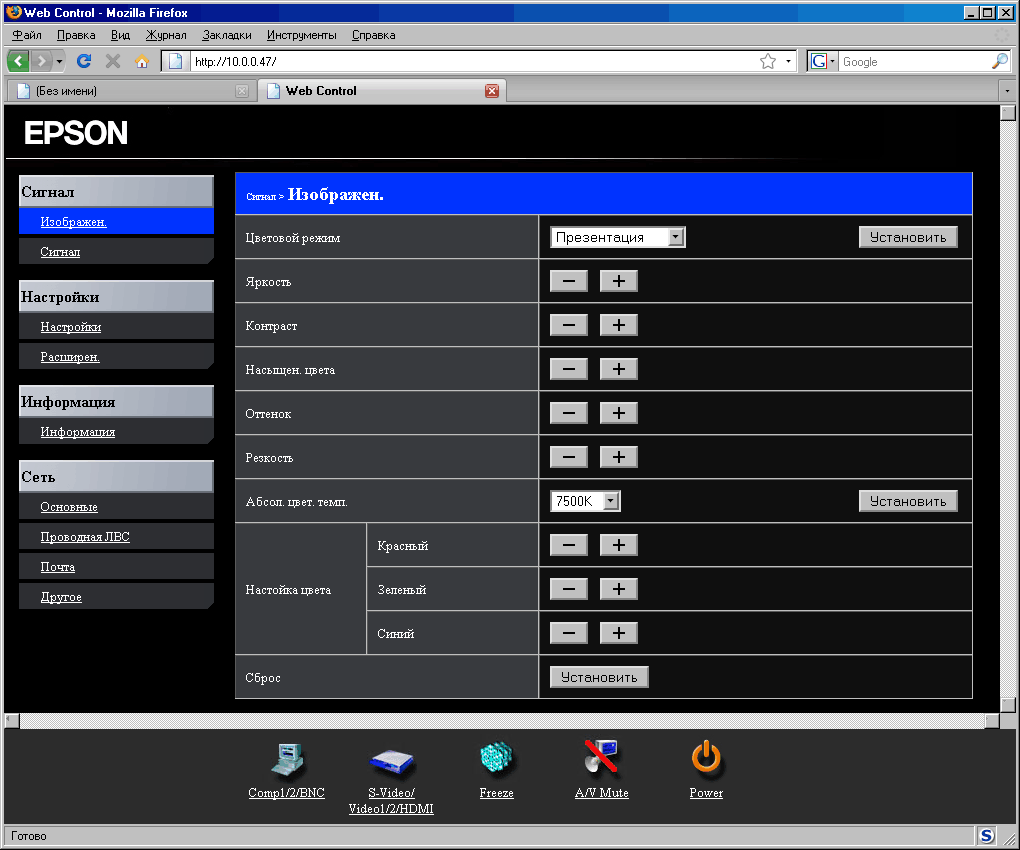

WWW
Первая страница на сервере проектора.

EMP Monitor удобно использовать для одновременного управления несколькими проекторами марки Epson. Также поддерживается технология AMX Device Discovery.

Управление проекцией

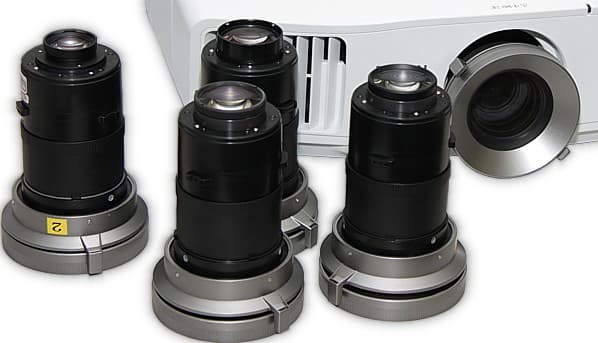

Конструкция проектора предусматривает использование сменных объективов (данная модель вообще поставляется без объектива). Проектор может быть укомплектован одним из четырех универсальных объективов с переменным фокусным расстоянием, которые перекрывают диапазон проекционного отношения (расстояние проецирования деленное на ширину проекции) от 1,3 до 7,2, и короткофокусным объективом с проекционным отношением 0,78 для проекции на просвет.

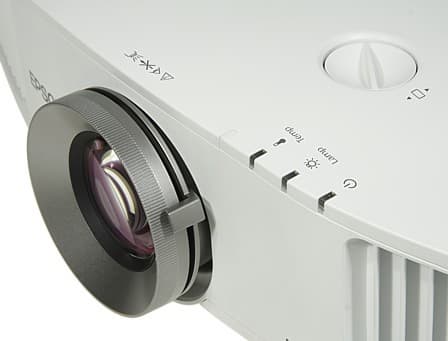

Lens

Установка объектива — процедура очень простая, поэтому на всякий случай предусмотрено запирание фиксатора специальным винтом.

Фокусировка изображения осуществляется поворотом внешнего кольца, а регулировка увеличения — рычажкам на объективе (для удобства их два). Два воротка на верхней панели позволяют сдвигать объектив вправо-влево и вверх-вниз так, что изображение при этом сдвигается максимум на 50% от высоты вверх и вниз по вертикали и на 10% от ширины вправо и влево по горизонтали относительно центрального положения.

Lens

Центральное положение объектива отмечено легкой фиксацией воротков. Для облегчения настройки проекции можно вывести на экран тестовый шаблон. Защита объектива от пыли обеспечивается крышкой из полупрозрачного полиэтилена, просто одевающейся на объектив и никак не прикрепленной к корпусу.

В проекторе есть ручная цифровая вертикальная и горизонтальная коррекция трапецеидальных искажений.

OSD

В ряде случаев будет удобнее использовать режим коррекции Quick Corner — непосредственное выправление четырех углов.

OSD

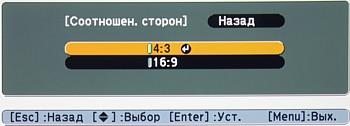

Режимов геометрической трансформации четыре: Normal — максимальное использование площади проекции с сохранением исходного соотношения сторон, 16:9 — вывод картинки 4:3 в формате 16:9 с черными полосами сверху и снизу, 4:3 — принудительное растяжение на всю область проекции, и Through — отображение пиксель-в-пиксель.

OSD

В режиме Авто проектор сам выбирает оптимальный с его точки зрения режим трансформации. Доступность режимов зависит от типа подключения и параметров сигнала.

Проекция и звук временно выключаются при нажатии на кнопку A/V Mute пульта. Кнопка Freeze «замораживает» изображение, а кнопками + и - из группы E-Zoom можно увеличивать часть картинки до x4 с шагом 0,125, при этом область увеличения перемещается курсорными кнопками.

Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет.

Настройка изображения

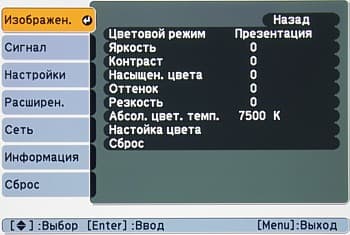

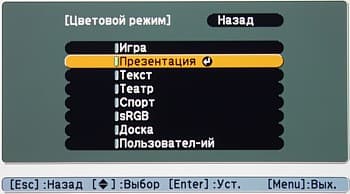

В проекторе есть 8 предустановленных редактируемых профилей (в том числе профиль для проекции на доску зеленого или черного цвета), определяющих цветовой и яркостный баланс, плюс один пользовательский.

OSD

Тонко подправить картинку можно с помощью настроек Яркость, Контраст, Насыщен. цвета, Оттенок, Резкость, Абсол. цвет. темп. (выбор цветовой температуры —- от 5000 до 10000 К) и Настройка цвета (регулировка интенсивностей красной, зеленой и синей составляющих или регулировка трех параметров шести основных цветов при выбранном пользовательском профиле).

OSD

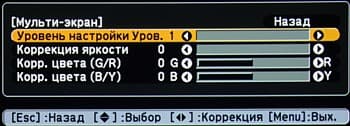

Настройки изображения запоминаются для каждого типа подключения. Режим Мульти-экран облегчит выравнивание яркости и цветового баланса в том случае, если несколько проекторов используются для проецирования составной картинки в режиме мозаики.

OSD

Лампу проектора можно перевести в экономичный менее яркий режим, уменьшив заодно шум от системы вентиляции и замедлив старение лампы.

Дополнительные возможности

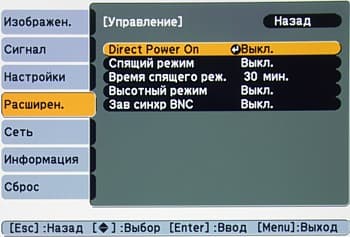

Полное выключение проектора даже при работе в режиме максимальной яркости занимает буквально пару секунд — фактически проектору вообще не требуется время на охлаждение. Есть отключаемая функция Спящий режим, автоматически выключающая проектор после заданного (1-30 мин) периода отсутствия сигнала. При активации режима Direct Power On подача питания сразу включит проектор.

OSD

Можно захватить фрагмент проецируемого изображения и использовать его как заставку в отсутствие сигнала или при временном выключении проекции.

OSD

Ограничить несанкционированное использование проектора призваны функции блокировки кнопок на самом проекторе (всех или всех кроме кнопки включения-выключения) и защиты паролем. При активации парольной защиты использовать проектор по назначению или изменять настройки заставки и/или сетевые настройки можно будет только после ввода пароля из 4-х цифр. Пароль можно восстановить, обратившись в представительство EPSON и сообщив ему индивидуальный код. После 30-ти попыток ввода пароля проектор будет заблокирован, и придется опять же обращаться в EPSON.

Звуковые характеристики

В режиме максимальной яркости проектор для своего класса шумит умеренно, в режиме пониженной яркости проектор тихий. Шум ровный и абсолютно не раздражает.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Максимальная яркость 42,5 Умеренно громко
Пониженная яркость 35,5 Тихо

Динамик относительно громкий (все-таки заявлено 7 Вт). Перегрузок нет даже на максимальной громкости, но, конечно, есть легкий пластмассовый призвук и ограничения по воспроизводимым частотам.

VGA-подключение

Тестирование проводилось при подключении к видеокарте NVIDIA Quadro FX 2000. Основное тестирование проходило в разрешении 1024 на 768 пикселей и вертикальной частоте обновления экрана 60 Гц. Геометрия и фокусировка идеальные. Сетки через один пиксель выводятся четко. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, на большей части площади пренебрежимо мала и только в одном углу доходит до 1/3 пикселя. При выборе профилей Игра и Презентация яркость картинки максимальна, но баланс слегка смещен в сине-зеленую область, в случае остальных профилей (кроме специфического Доска) цвета яркие и правильные. Шкала серого имеет незначительную вариацию цветового тона. Слабые градации на шкале серого различимы во всем диапазоне (от 0 до 255). Интерполяция из разрешений отличных от 1024 на 768 выполняется хорошо.

DVI-подключение

Тестирование проводилось при подключении к видеокарте NVIDIA Quadro FX 2000 с использованием кабеля-переходника с DVI на HDMI. В целом результаты такие же, как и при VGA-подключении, разве что микроконтраст чуть выше.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось с помощью Blu-ray-плеера Sony BDP-S300.

Яркостная четкость (ТВЛ)
композитный 540 Очень хорошо
S-Video 540 Очень хорошо
компонентный (576/480/i/p) более 540 Отлично
Цветовая четкость (ТВЛ)
композитный 110 Очень хорошо
S-Video 120 Очень хорошо
компонентный (576/480/i/p) 200 Очень хорошо

Есть незначительный завал в тенях, но в границах «безопасного» диапазона (куда должны попадать все оттенки фильма) отображаются все оттенки. При компонентном подключении поддерживаются как стандартные режимы (576/480/i/p), так и 720p, и 1080i. Картинка всегда обрезана по периметру (примерно по 3%).

Параметр Прогрессивная определяет режим работы функции деинтерлейсинга. Если Прогрессивная = Выкл, то изображение выводится по полям; Видео — для неподвижных частей изображения (т. е. совпадающих для двух кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям; Фильм/Авто — проектор пытается полностью восстановить исходный кадр. В режиме Фильм/Авто и сигналов 576i/480i проектор обычно правильно склеивал кадры как в случае кодирования 2-2, так и 3-2 (но срывы случались), а артефакты в виде характерной «расчески» мелькали изредка, да и то только в очень сложных случаях. Возможно, присутствует некоторое сглаживание зубчатых границ объектов в случае видеосигнала обычного разрешения. Функция шумоподавления работает неагрессивно, не доводя процесс улучшения картинки до появления артефактов.

HDMI-подключение (поддерживается до 1080p при 24/50/60 Гц) отличается чуть большим микроконтрастом.

Выводы

Проектор EB-G5300 — это концентрированный результат многолетней работы инженеров и дизайнеров компании Epson. При своей предельной функциональности он отличается удобством в использовании, аккуратным внешним видом, экономичностью (заявлено 398 Вт при 5000 лм) и экологичностью (пластик без покрытия и др.). Данный проектор, как и любое профессиональное решение, стоит недешево, но он с большой вероятностью оправдает вложенные в него средства.

Достоинства:

  • Аккуратный и функциональный дизайн
  • Удобство установки, настройки и обслуживания
  • Много вариантов подключения к источникам сигнала
  • 5 сменных объективов
  • Хорошая защищенность от кражи и несанкционированного использования
  • Относительно тихая работа
  • Громкий встроенный динамик
  • Быстрое выключение
  • Продвинутые функции дистанционного управления и мониторинга
  • Отличная русификация

Недостатки:

  • Значимых нет
