Конверторы DUNE


Что если источник видеосигнала оборудован одним типом видеовыхода, а устройство отображения — другим, несовместимым? Или совместимый перегорел? Или если проектор/монитор не поддерживает шифрование HDCP, а требуется использовать цифровое подключение, например, к Blu-ray-плееру? Выходов может быть два: первый — поменять источник/приемник сигнала (как вариант — приобрести дополнительную плату расширения), второй — перекодировать видеосигнал с помощью внешнего конвертора, например, марки DUNE. На тестирование мы получили четыре конвертора: DVI + S/PDIF на HDMI, HDMI на DVI + S/PDIF, VGA/компонентный + стереоаудио на HDMI и HDMI на VGA/компонентный + стереоаудио.

Комплект поставки

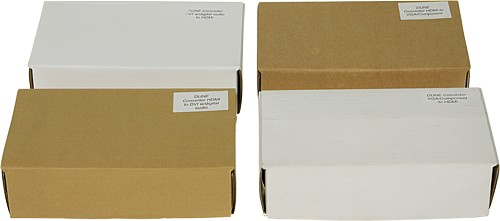

Все четыре конвертора поставляются в небольших коричневых или белых картонных коробочках. О содержимом коробочки можно узнать, рассмотрев небольшую наклейку в углу.

Boxes

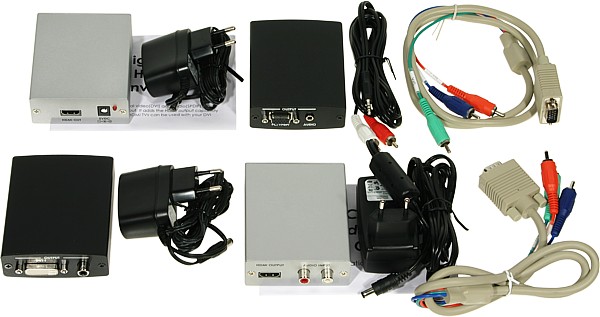

Три конвертера комплектуются небольшими импульсными блоками питания, выдающими 5 В до 1 А, а конвертер VGA-HDMI – более мощным БП 5 В на 2 А. К конверторам VGA на HDMI и HDMI на VGA прилагается кабель-переходник с VGA (15 pin mini-D-Sub) на 3 RCA. К конвертору HDMI на VGA — еще и кабель с миниджек 3,5 мм на 2 RCA. Есть руководства пользователя на русском языке (сложенный пополам лист A4), нам достались только два — к DVI на HDMI и к VGA на HDMI.

Boxes

В России конверторы DUNE продает компания RusHD.

Внешний вид

Корпус конвертеров представляет собой ничем не украшенный цельнометаллический алюминиевый кожух и алюминиевые заглушки по торцам, привинченный винтами к корпусу. Покрытие — серебристое или матово-черное. На торцах размещаются интерфейсные разъемы, разъем и индикатор питания (красный светодиод), а на двух вариантах конверторов — еще и переключатели режимов VGA-интерфейса. Нет вентиляционных отверстий. Размеры скромные — заявлено 105×76×30 мм.

Внутри

Вся электронная начинка конверторов помещается на одной плате с двусторонним монтажом. Главные микросхемы в основном размещены на верхней стороне. В «кроватку» на плате помещен чип, видимо, с прошивкой. На платах встречаются кнопочки, светодиоды и незадействованные внутренние разъемы.

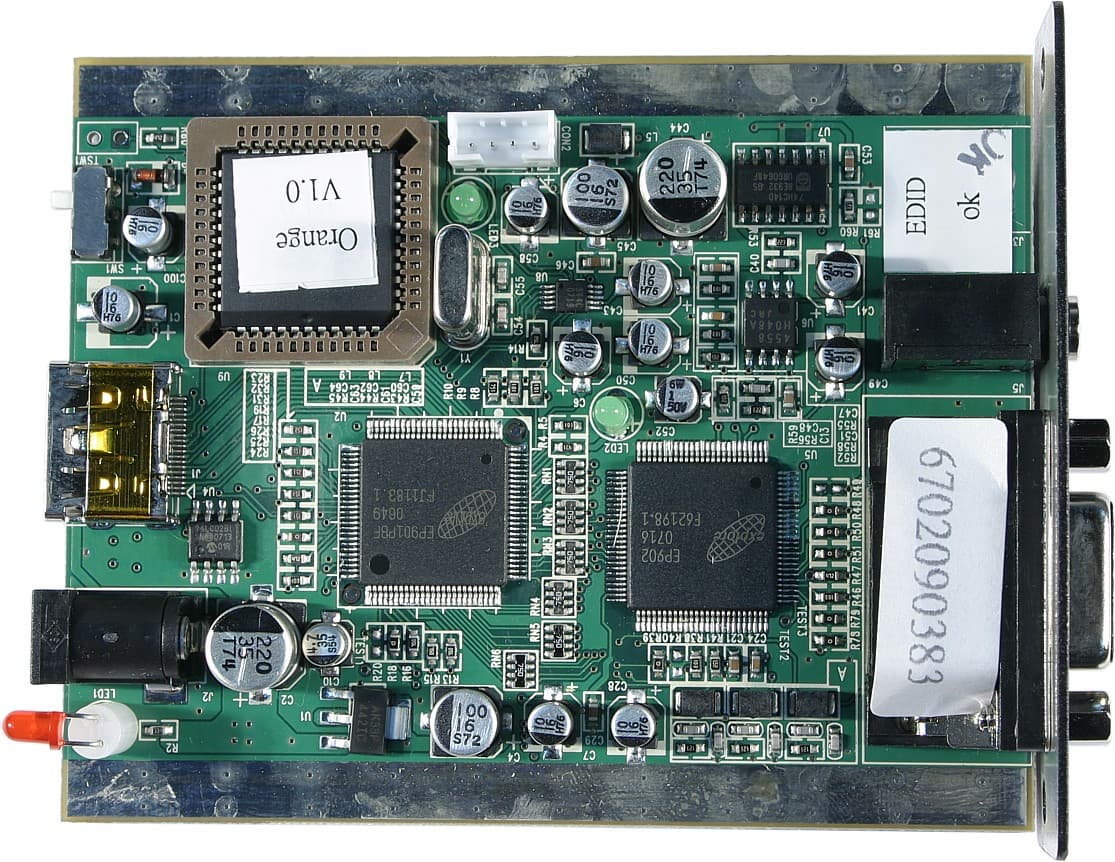

HDMI на VGA/компонентный + стереоаудио
HDMI на VGA/компонентный + стереоаудио

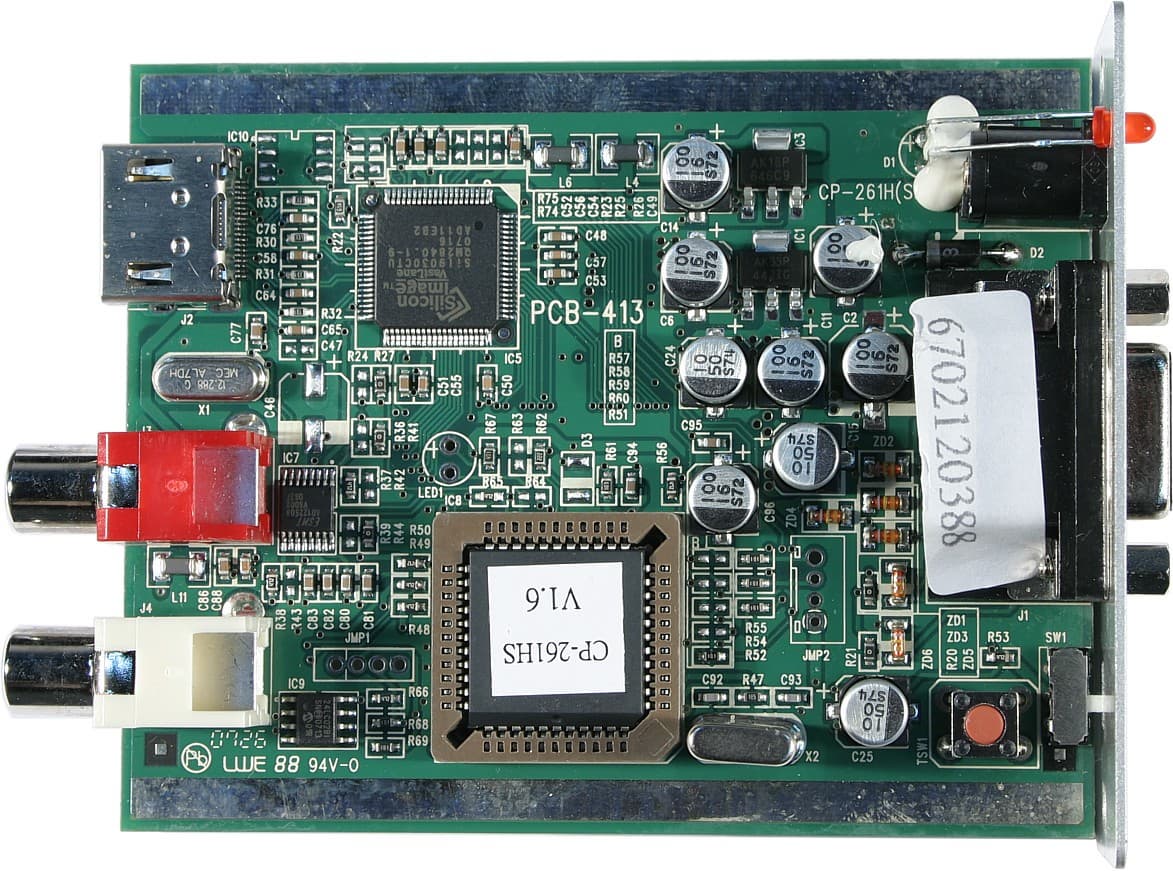

VGA/компонентный + стереоаудио на HDMI
VGA/компонентный + стереоаудио на HDMI

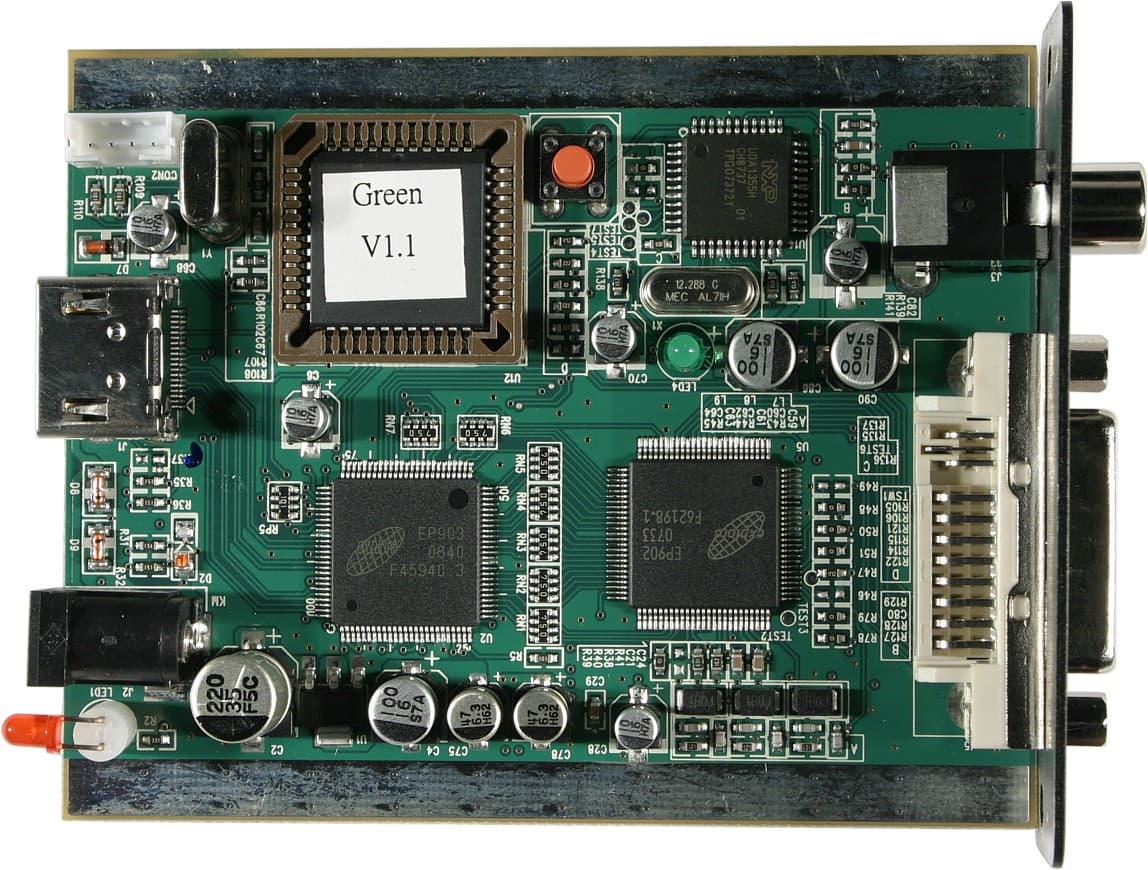

HDMI на DVI + S/PDIF
HDMI на DVI + S/PDIF

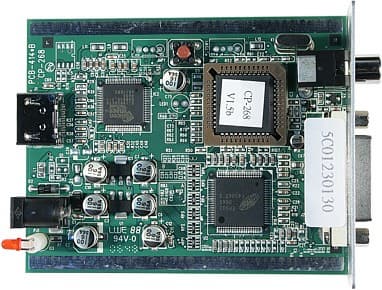

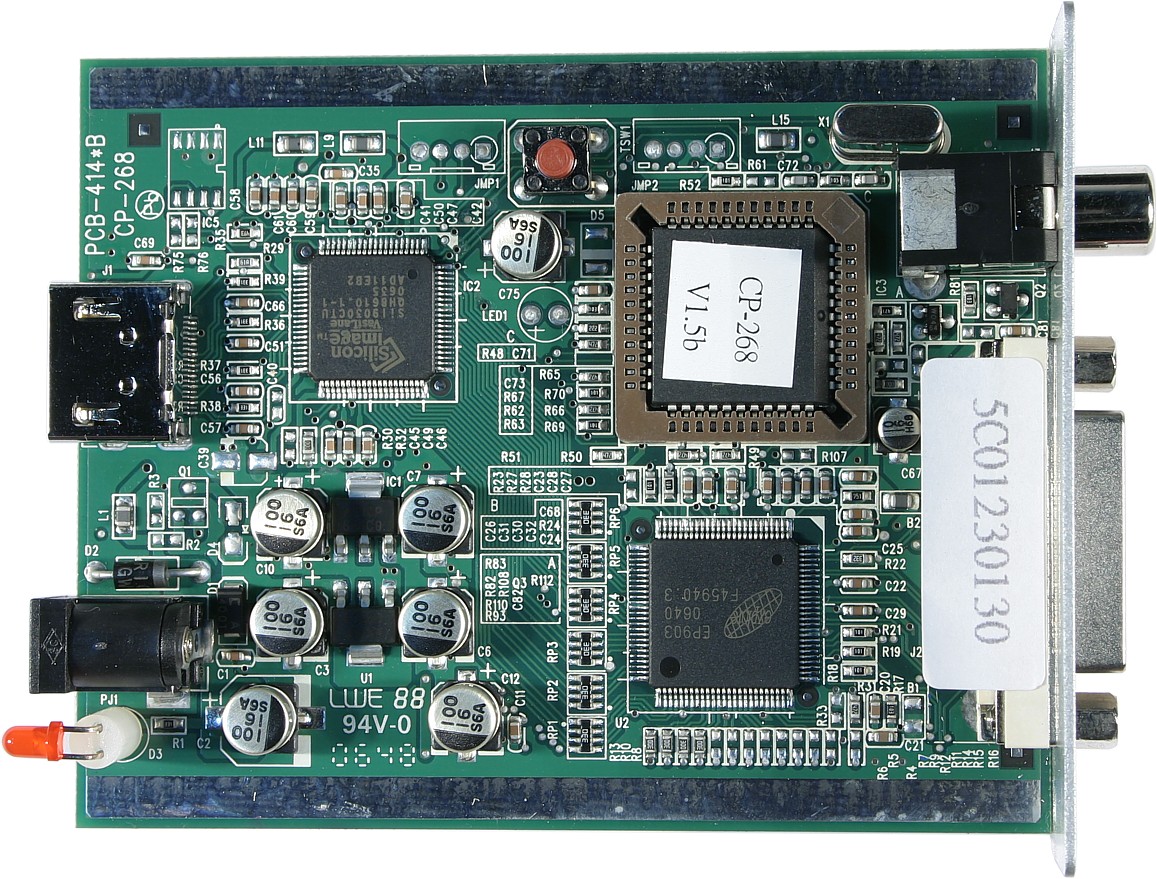

DVI + S/PDIF на HDMI
DVI + S/PDIF на HDMI

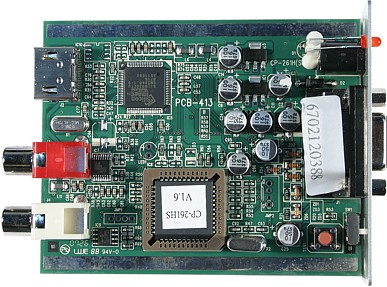

На трех платах распаяны чипы Explore: EP901 (HDMI-ресивер с видеоЦАПами), EP902 (DVI-трансмиттер с видеоЦАПами), EP903 (HDMI-ресивер), все три поддерживают HDCP. На четвертой (конвертор VGA на HDMI) — чип MST9883 (видеоАЦП) от MStar Semiconductor, на ней есть привычный HDMI-трансмиттер SiI9030CTU от Silicon Image, такой — и на плате конвертора DVI на HDMI. Еще из интересных чипов: UDA1355H (аудиокодер-декодер) от NXP Semiconductors на плате HDMI на DVI, AD12250A (аудиоАЦП) от ESMT на плате VGA на HDMI, 8416-CZZ (S/PDIF-ресивер) от Cirrus Logic на плате DVI на HDMI и ОУ 4558 от JRC (в качестве аудиоусилителя и фильтра) на плате HDMI на VGA. Монтаж аккуратный, ручных подпаек и проволочных перемычек нет, хотя на одной плате мы обнаружили перекушенный диод.

Все конверторы имеют HDMI-интерфейсы, отвечающие спецификациям 1.2. Цифровые входы поддерживают шифрование HDCP (1.2 — для HDMI и 1.1 — для DVI), а на цифровых выходах HDCP нет (если было на входе, то убирается на выходе). Конверторы поддерживают разрешение до 1080p при 60 Гц и до UXGA при 60 Гц.

Тестирование

В качестве источников сигнала использовались: Blu-ray-плеер Samsung BD-P1400 (компонентные аналоговые и HDMI-сигналы) и компьютер с видеокартой NVIDIA Quadro FX 1000 (аналоговые VGA-сигналы, DVI- и – с помощью пассивного кабеля-переходника — HDMI-сигналы с RGB-кодированием). Устройство отображения — проектор Sanyo PLV-Z3. Рабочее разрешение — 1280 на 720 при 50/60 Гц кадровой частоты — соответствовало разрешению матрицы проектора, оверскан был отключен. Кроме того, конверторы были протестированы на работу в режиме 1080i/p, однако используемый проектор позволил установить только факт работоспособности конверторов в этих режимах.

Далее, рассмотрим некоторые особенности работы каждого конвертора.

HDMI на VGA/компонентный + стереоаудио

Цена 5300 руб., ссылка http://www.rushd.ru/product_110.html.

IN OUT

Качество преобразования видеосигнала в аналоговый вид хорошее: яркостная четкость составляет 720 ТВЛ, цветовая — 360 ТВЛ (напомним, в режиме 1280 на 720), оверскана и масштабирования нет, пиксель исходного изображения соответствует пикселю на экране, тонкие градации оттенков различаются как в светах, так и в тенях, цветовой баланс правильный. В случае выходного сигнала VGA микроконтраст был немного выше, чем при компонентном цветоразностном типе видеосигнала. Однако изображение было сдвинуто вправо по горизонтали, что можно было поправить ручной подстройкой в случае VGA-сигнала, а в компонентном режиме возможность подстройки положения у нашего проектора отсутствует. Конвертер поддерживает RGB и компонентное (YCbCr 4:4:4 и YCbCr 4:2:2) кодирование цвета на HDMI-входе. Положение переключателя на корпусе должно соответствовать текущему типу кодирования цвета.

Аналоговый аудиовыход преподнес ряд сюрпризов.

Тест RMAA

Во-первых, комплектный кабель с 3,5 мм миниджек на 2 RCA оказался очень плохого качества – хорошо ловил наводки. Во-вторых, красная RCA-вилка соответствовала левому каналу, а белая — правому, что отличается от принятого стандарта. В-третьих, аудиосигналы обрезались на уровне -13 дБ, то есть любые громкие звуки сильно искажаются. Тестовые сигналы RMAA имеют максимальный уровень в -3 дБ, поэтому в таблице по приведенной ссылке имеет смысл обращать внимание только на неравномерность АЧХ, уровень шума, динамические диапазон и взаимопроникновение каналов. Тестирование аналогового выхода конвертора проводилось с помощью CD-DA-диска с тестовыми сигналами RMAA при подключении к HDMI-выходу плеера. Видимо, HDMI-интерфейс коробочки способен принимать только стереосигналы в PCM-формате.

VGA/компонентный + стереоаудио на HDMI

Цена 5300 руб., ссылка http://www.rushd.ru/product_109.html.

IN OUT

Тестировалось только компонентное подключение, так как RGB-сигналы конвертора по HDMI наш проектор воспринимать отказался. Яркостная четкость составляет 720 ТВЛ, цветовая — 360 ТВЛ, оверскана и масштабирования нет, пиксель исходного изображения соответствует пикселю на экране, тонкие градации оттенков различаются в светах, в тенях самые темные сливаются с черным цветом, цветовой баланс правильный.

Каналы различаются по цветам, красный RCA-разъем — это левый, а белый — это правый. Хорошо, что подписано правильно.

Тест RMAA

Конвертер оцифровывает звук с частотой дискретизации 48 кГц. В тесте мы подключили стереофонический выход плеера к аудиовходу конвертора, HDMI-выход плеера — к HDMI-входу конвертора HDMI на DVI, а S/PDIF-выход этого конвертора к S/PDIF-входу звуковой карты. Результаты тестирования в RMAA приведены выше.   Качество преобразования аналогового звука в цифровой довольно высокое, даже с учетом непреднамеренного преобразования из 48 в 44 кГц из-за ошибочной установки в RMAA.

HDMI на DVI + S/PDIF

Цена 6100 руб., ссылка http://www.rushd.ru/product_111.html.

IN OUT

К работе видеотракта нет претензий. Конвертер HDMI на DVI был также успешно использован для подключения игровой приставки Sony Playstation 3 к ЖК-монитору и ТВ, которые не поддерживают HDCP, по цифровому видеоинтерфейсу в режимах 720p/1080i/1080p. Сложностей при этом не возникло. Кстати, этот вариант и является одним их характерных целевых применений данного конвертера.

При подключении к плееру на S/PDIF-выход конвертор передает только стереосигнал с частотой дискретизации 44 кГц. При этом даже в стереорежиме фильм было невозможно смотреть, так как звук все время прерывался. Проблема, видимо, в HDMI-интерфейсе конвертора, который неправильно сообщает о своих возможностях плееру, так как при принудительной передаче аудиосигналов по HDMI от двух других конверторов звук на S/PDIF-выходе данного конвертор не имел каких-либо артефактов.

DVI + S/PDIF на HDMI

Цена 6500 руб., ссылка http://www.rushd.ru/product_112.html.

IN OUT

Все работает отлично, и видео, и аудио. Звук нормально передается как стерео в PCM, так и 5.1 в AC3 или DTS.

* * *
В качестве завершающего теста мы выстроили цепочку из всех четырех конверторов, соединенных последовательно: видеокарта компьютера (DVI-выход, кабель DVI-HDMI) — конвертор HDMI-VGA — VGA-HDMI — HDMI-DVI — DVI-HDMI — проектор. Конечное изображение на экране было хорошего качества, без явных артефактов, пиксель исходного изображения соответствует пикселю на экране. Правда, из-за первого в цепочке конвертора изображение было немного сдвинуто вправо.

Вывод

Работа конверторов имеет некоторые особенности, но, в принципе, с поставленной задачей они справляются. Очень разочаровало только качество преобразования звука из цифрового вида в аналоговый в конверторе HDMI на VGA. Хотя стоит отметить, что работа со звуком в данных конвертерах, конечно, не является основной задачей. Благо сегодня цифровые аудиоинтерфейсы распространены очень широко и каких-либо особо сложных проблем с подключениями обычно не возникает. Так что, по сути, единственным смыслом в интегрировании звука в HDMI сегодня является упрощение коммутации.

Очевидно, что из-за относительно высокой стоимости конверторы будут приобретаться, скорее, для профессионального использования. Применение в домашнем кинотеатре оправдано для решения проблем (возникших, возможно, из-за поломки) совместимости дорогих компонентов, или, например, для оптимизации кабельной инфраструктуры. В любом случае, необходимо предварительно убедиться, что выбранный конвертор полностью совместим с подключаемой к нему аппаратурой во всех рабочих режимах.

Достоинства:

  • конвертируют видео- и аудиосигналы;
  • небольшие размеры и профессиональный дизайн.

Недостатки:

  • есть особенности в работе — см. выше.

Благодарим компанию «RusHD»
за предоставленные на тестирование конверторы DUNE
