Комплект BenQ WDP01 для беспроводной передачи видео- и аудиоданных


Во второй статье, мы, как и обещали, опишем комплект BenQ для беспроводной передачи данных и представим результаты его тестирования в связке с проектором BenQ W1070+.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Передатчик WDP01T
Интерфейсы
  • Видео/аудиовход, HDMI, 2 шт.
  • Видео/аудиовыход, HDMI
  • Выход ретранслятора ИК-сигналов, гнездо миниджек 2,5 мм
  • Сервисный интерфейс USB, гнездо Mini-B
  • Питание, 5 В, штырьковый разъем 3,5 мм
Индикация/управление Приемник ИК-сигналов, две механические кнопки, светодиодный индикатор состояния, два светодиодных индикатора активного входа
Крепежные элементы 4 резиновые ножки, 2 проушины, штативное гнездо в металлической втулке
Адаптер питания 100—240 В, 50-60 Гц на 5 В постоянного тока до 2 А
Размеры (Ш×В×Г) 182×31,5×96,5 мм
Приемник WDP01R
Интерфейсы
  • Видео/аудиовыход, HDMI
  • Питание, 5 В, гнездо USB Mini-B
Индикация/управление Приемник ИК-сигналов, две механические кнопки, светодиодный индикатор состояния, два светодиодных индикатора активного входа (на передатчике), сообщения на экране подключенного устройства
Крепежные элементы 4 резиновые ножки, 2 проушины, штативное гнездо в металлической втулке
Адаптер питания 100—240 В, 50/60 Гц на 5 В постоянного тока до 1,5 А
Размеры (Ш×В×Г) 95×31,5×95 мм
Общие
Поддерживаемые видеосигналы 2D: до 1080/60p (отчет MonInfo)
3D: Frame packing — до 720/60p, Side-by-Side — до 1080/60i, Top-and-Bottom — до 1080/24p
Поддерживаемые аудиосигналы До 6 Мбит/с: AC-3, DTS и стерео PCM (до 24 бит при 96 кГц)
Диапазон передачи От 1,98 м до 30 м в условиях прямой видимости
Рабочие частоты 4,9—5,9 ГГц
Задержка Менее 1 мс
Антенна Встроенная
Поддерживаемые ИК-сигналы Протоколы пульта ДУ NEC, RC5 и RC6, частоты от 36 до 56 кГц
Особенности
  • Технология автоматического переключения каналов — Dynamic Frequency Selection (DFS)
Комплект поставки*
  • Передатчик
  • Приемник
  • ИК-пульт ДУ и два элемента питания AAА для него
  • Адаптер питания для передатчика
  • Адаптер питания для приемника
  • HDMI-кабель, 50 см
  • USB-кабель, штекер типа A на штекер типа Mini-B, 47 см
  • Ретранслятор ИК-сигналов, штекер миниджек 2,5 мм, 3 ИК-передатчика с клейкими площадками через 50 см
  • Угловая площадка для крепления приемника
  • Площадка под стяжку для крепления приемника
  • Стяжка с «липучкой» для крепления приемника
  • Винт М3
  • Винт штативный
  • CD-ROM c инструкциями по эксплуатации
  • Краткое руководство пользователя

* Комплектацию необходимо уточнять перед покупкой

Ссылка на сайт производителя www.benq.ru
Средняя цена по данным Яндекс.МаркетН/Д

Внешний вид

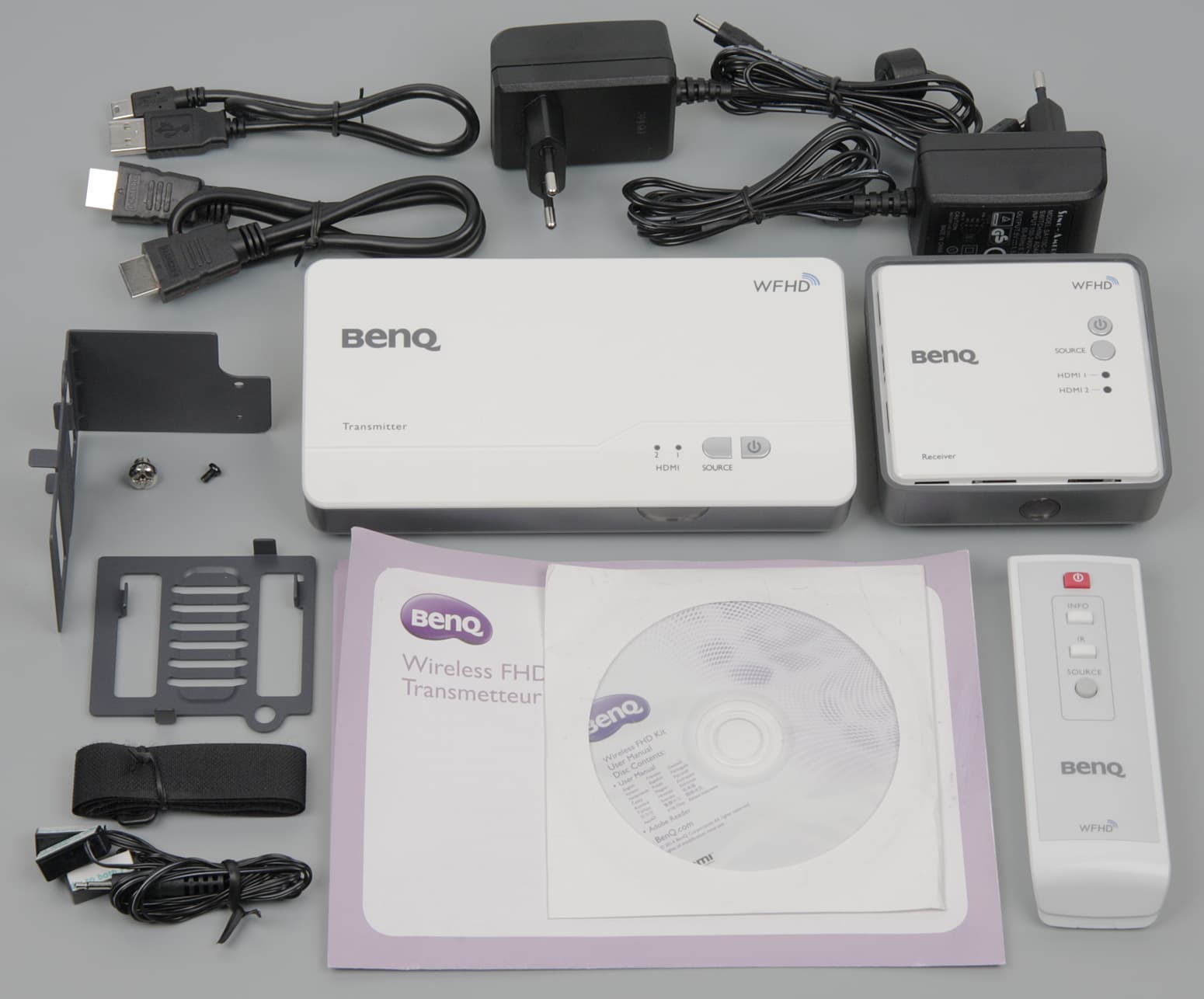

Комплект BenQ WDP01

Комплект состоит из передатчика, приемника и дополнительных аксессуаров. Достался он нам в предпродажном варианте и без оригинальной упаковки. Передатчик и приемник — это две пластиковые коробочки, побольше и поменьше.

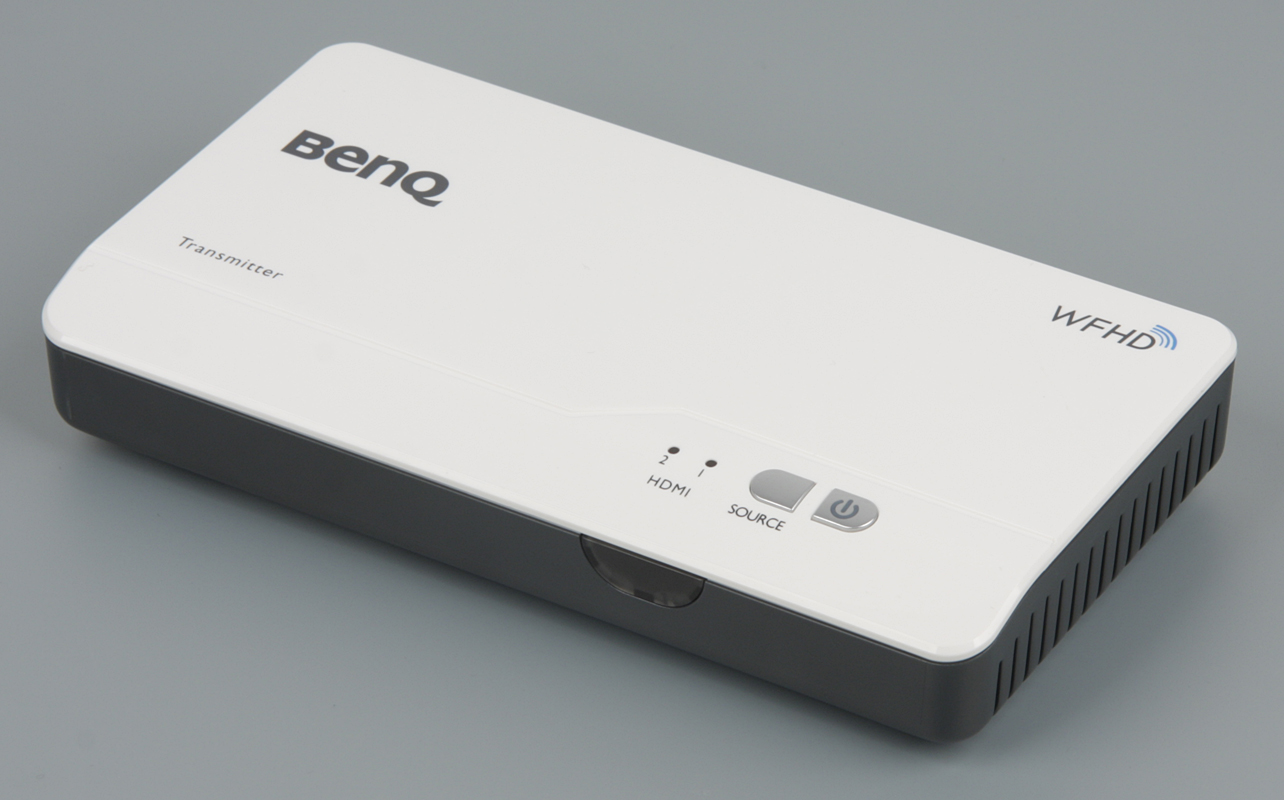

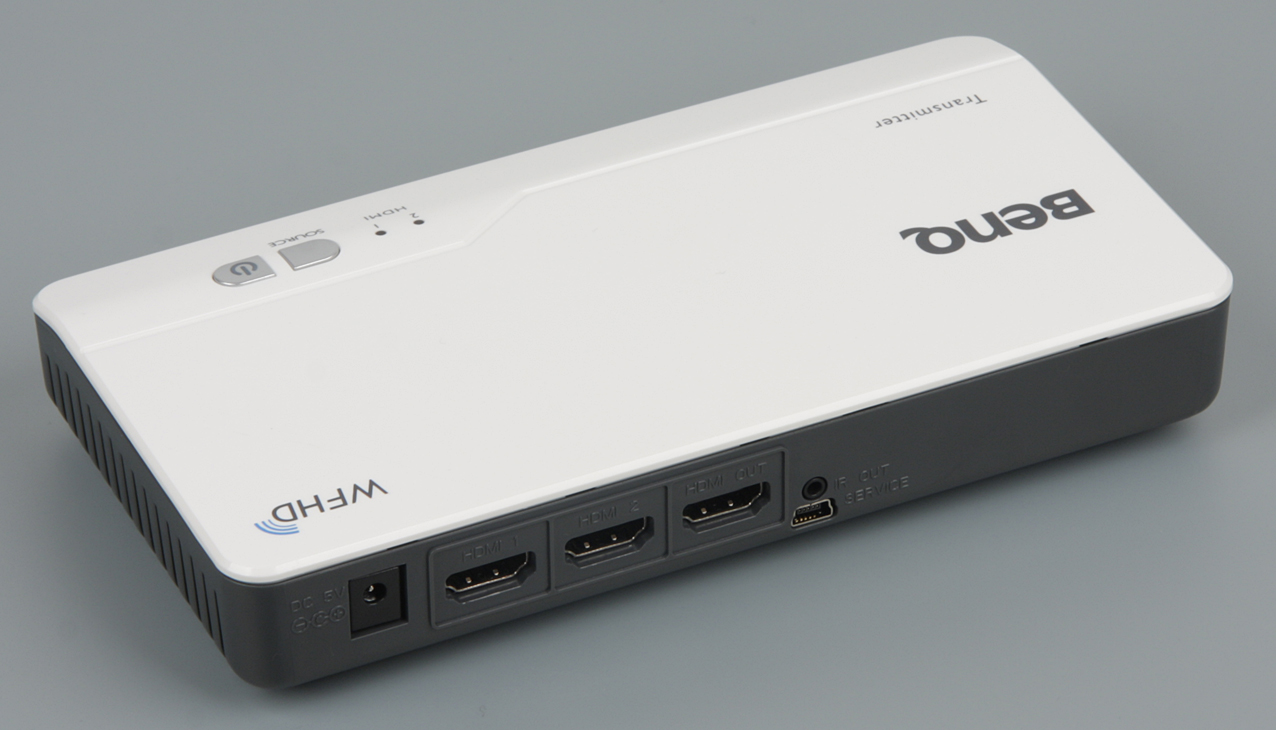

Комплект BenQ WDP01, передатчик

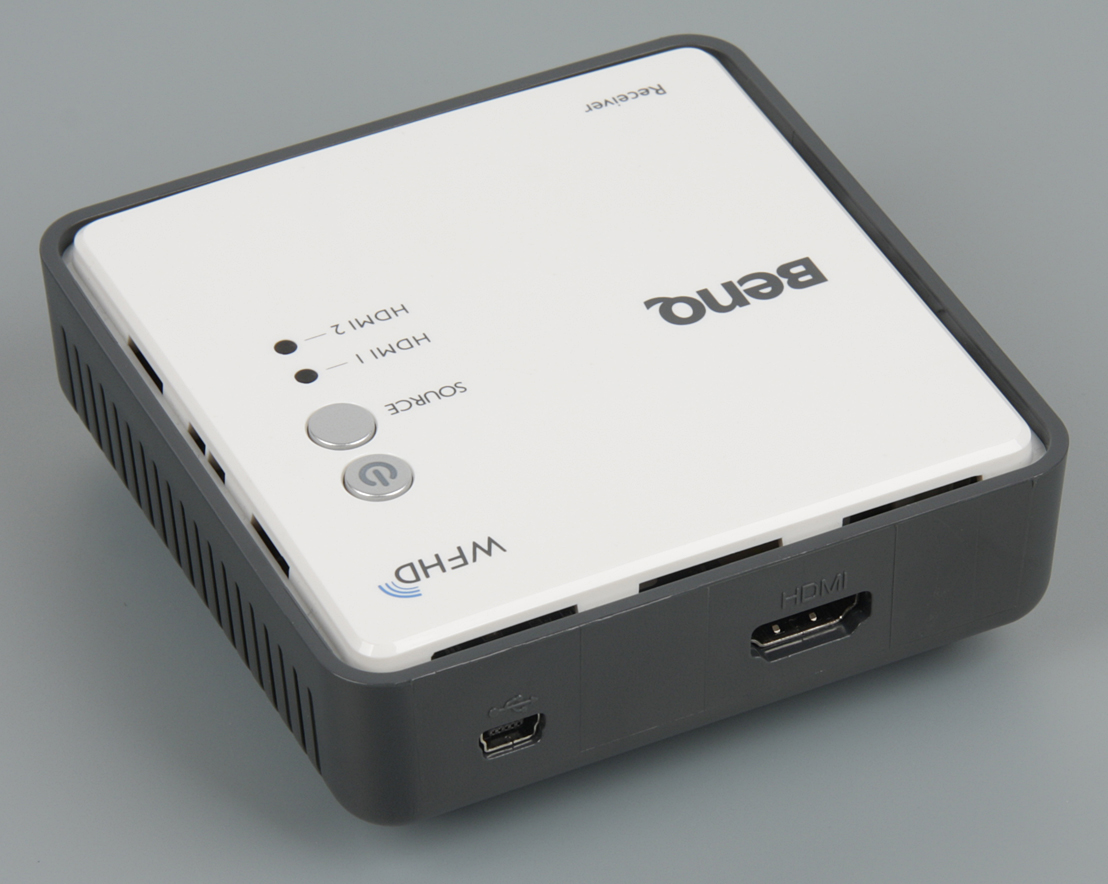

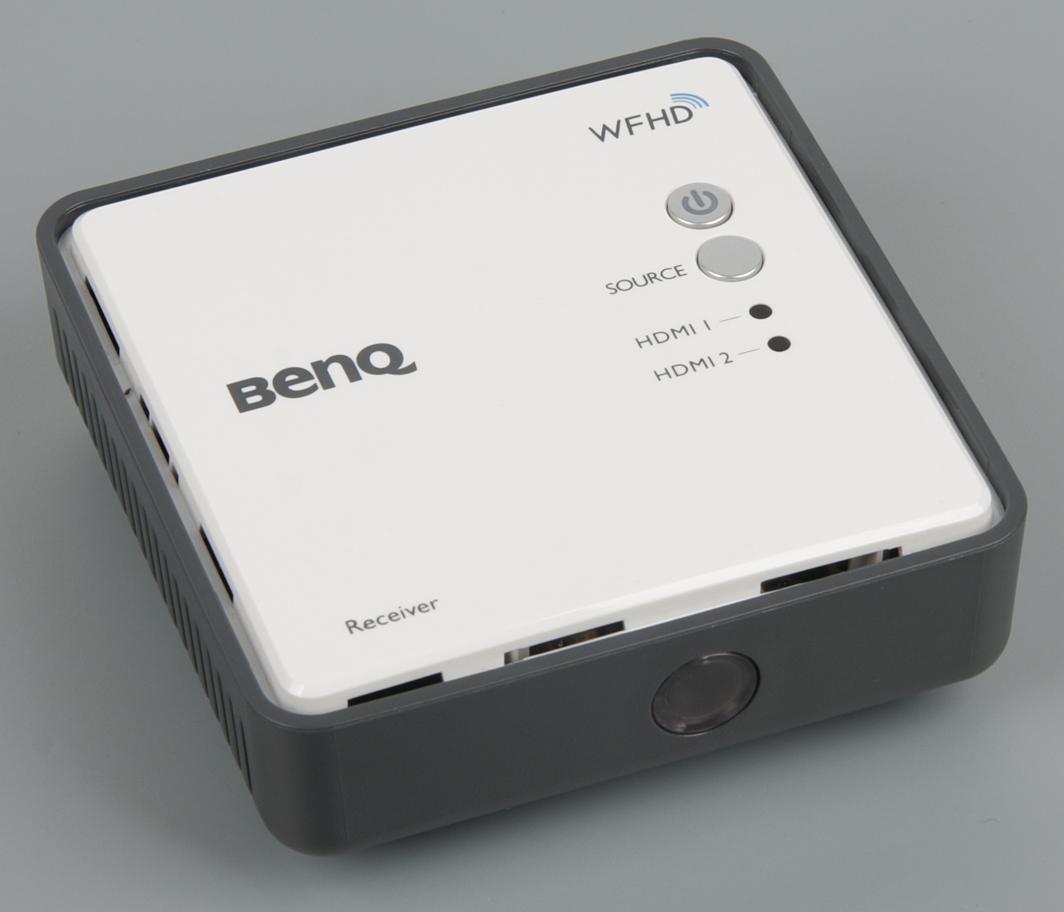

Комплект BenQ WDP01, приемник

Верхние панели коробочек изготовлены из пластика с белой зеркально-гладкой поверхностью, а нижние части корпуса — из серого пластика с матовой поверхностью.

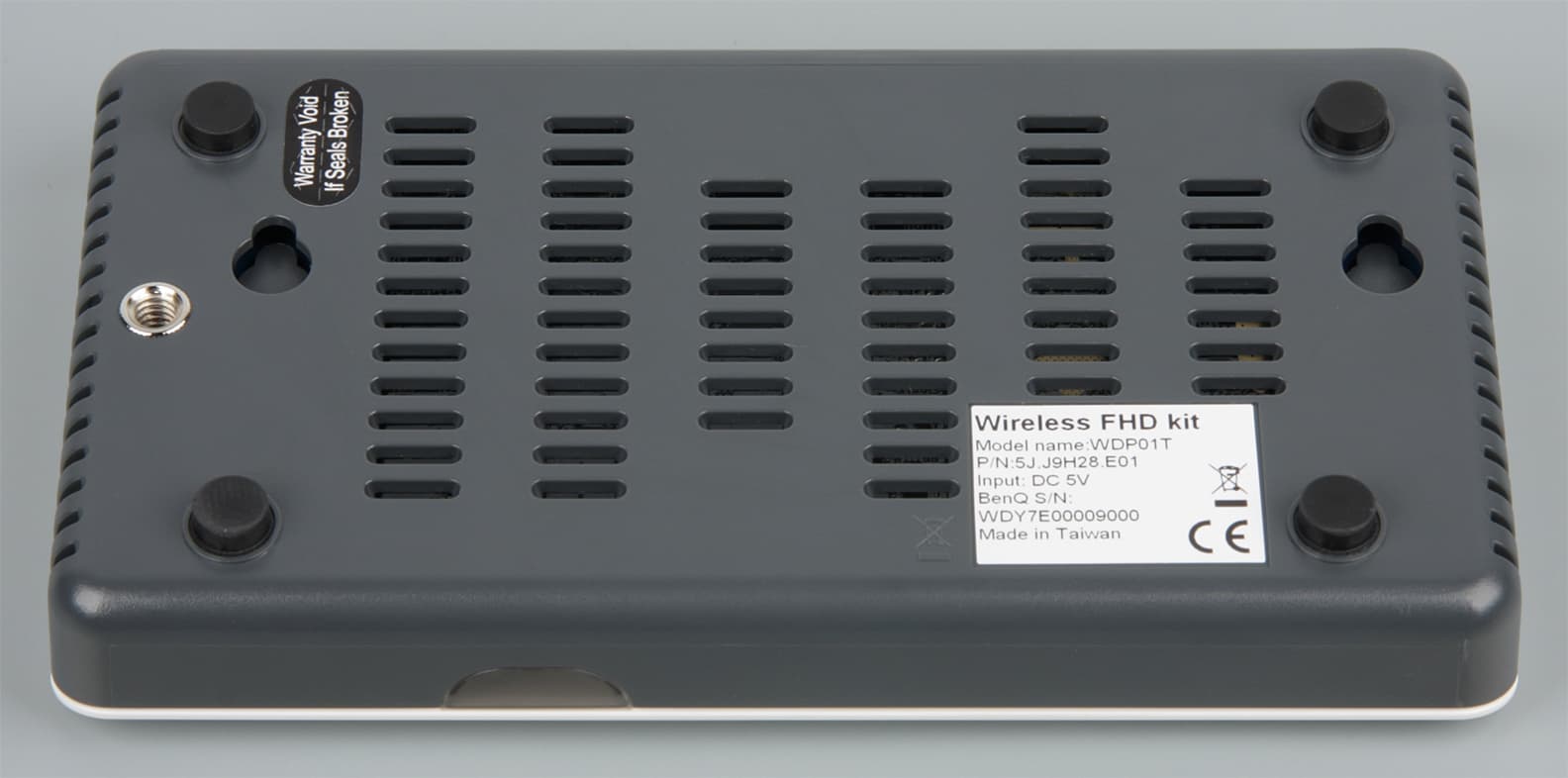

Комплект BenQ WDP01, передатчик

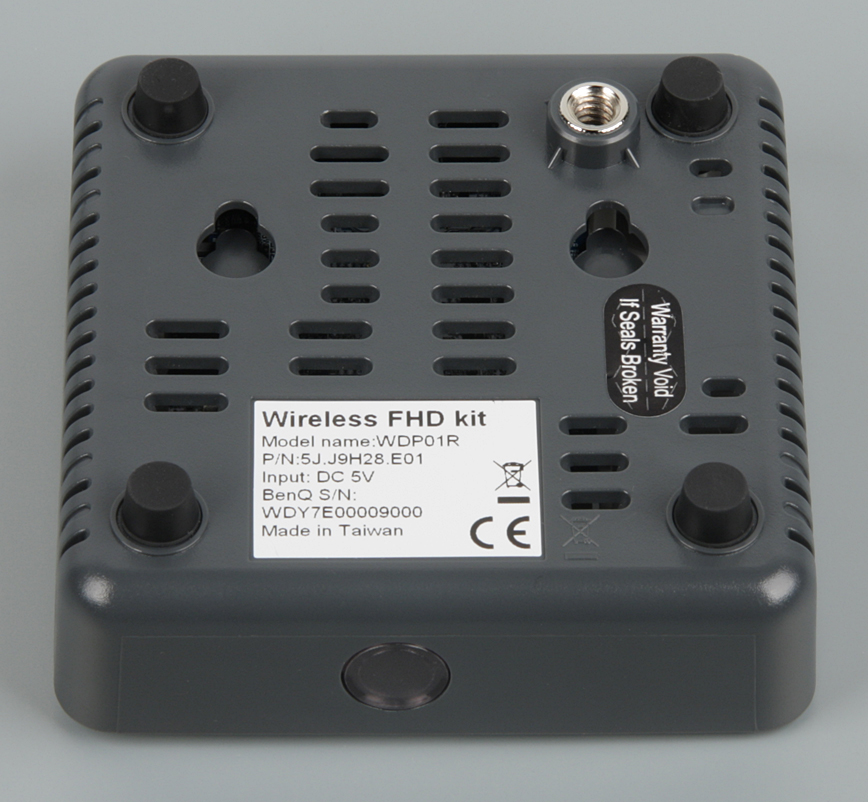

Комплект BenQ WDP01, приемник

При работе внутренности коробочек нагреваются, поэтому для их охлаждения окружающим воздухом предусмотрены вентиляционные решетки, в том числе и на днище. Передатчик предлагается или просто ставить рядом с источником сигнала (на днище есть резиновые ножки), или вешать (две проушины), или закрепить на чем-нибудь со штативным винтом (соответствующее гнездо имеется). Конструкция приемника предполагает те же виды крепления, плюс два дополнительны варианта с использованием комплектных площадок. Обе площадки — плоская и угловая — прикручиваются к корпусу приемника идущим в комплекте штативным винтом. Затем, пропустив стяжку с «липучкой» через плоскую площадку, приемник можно примотать, например, к стойке потолочного крепления проектора. Угловая площадка предусматривает крепление к ряду совместимых проекторов BenQ — на сайте производителя указаны модели W1070+, W1080ST+ или W1350. Мы, как и указано выше, использовали проектор BenQ W1070+. На днище проектора есть фиксатор и резьбовое гнездо в металлической втулке (помечены красными кружками на фотографии ниже), к которым и крепится угловая площадка с помощью комплектного винта М3.

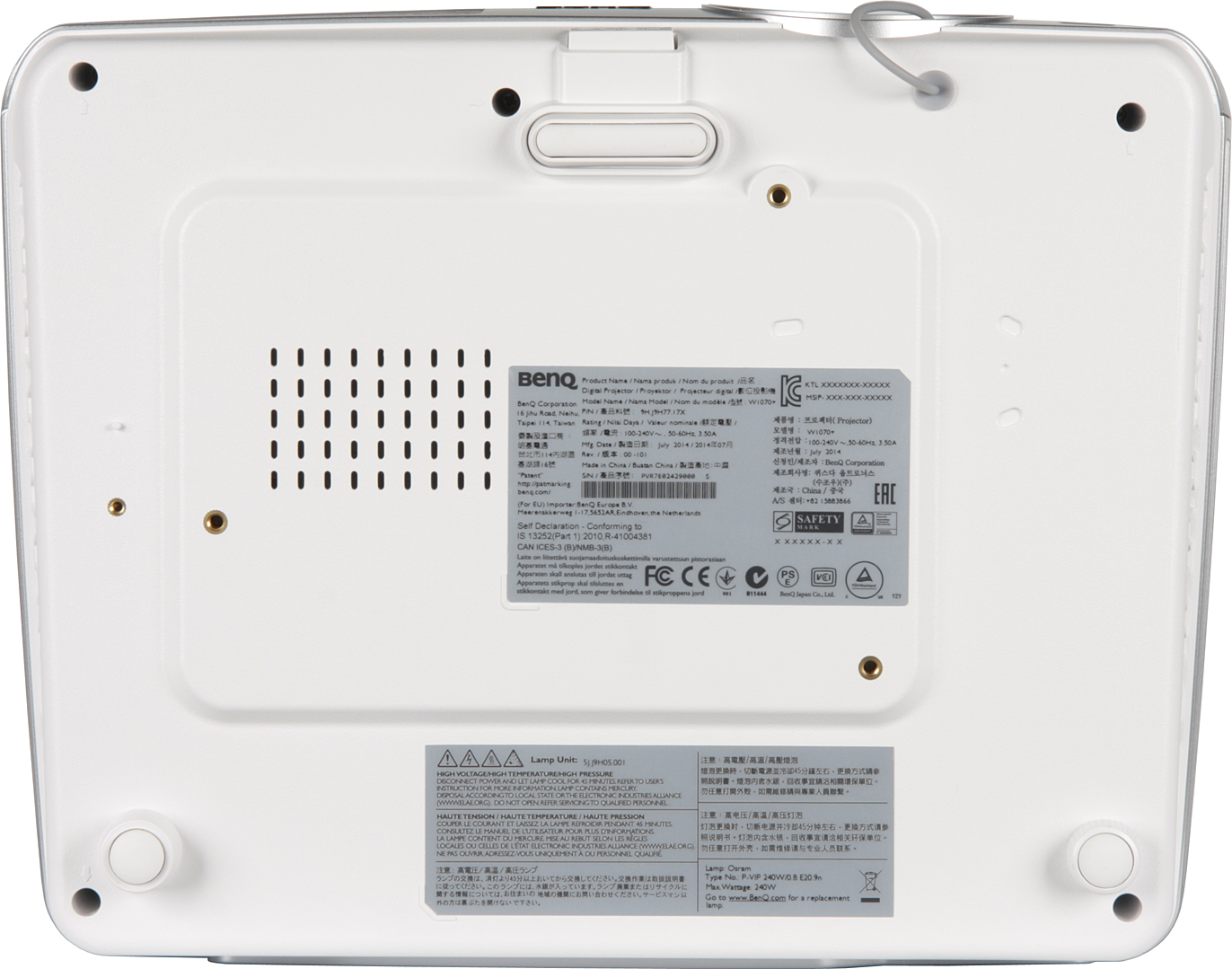

Комплект BenQ WDP01, крепление

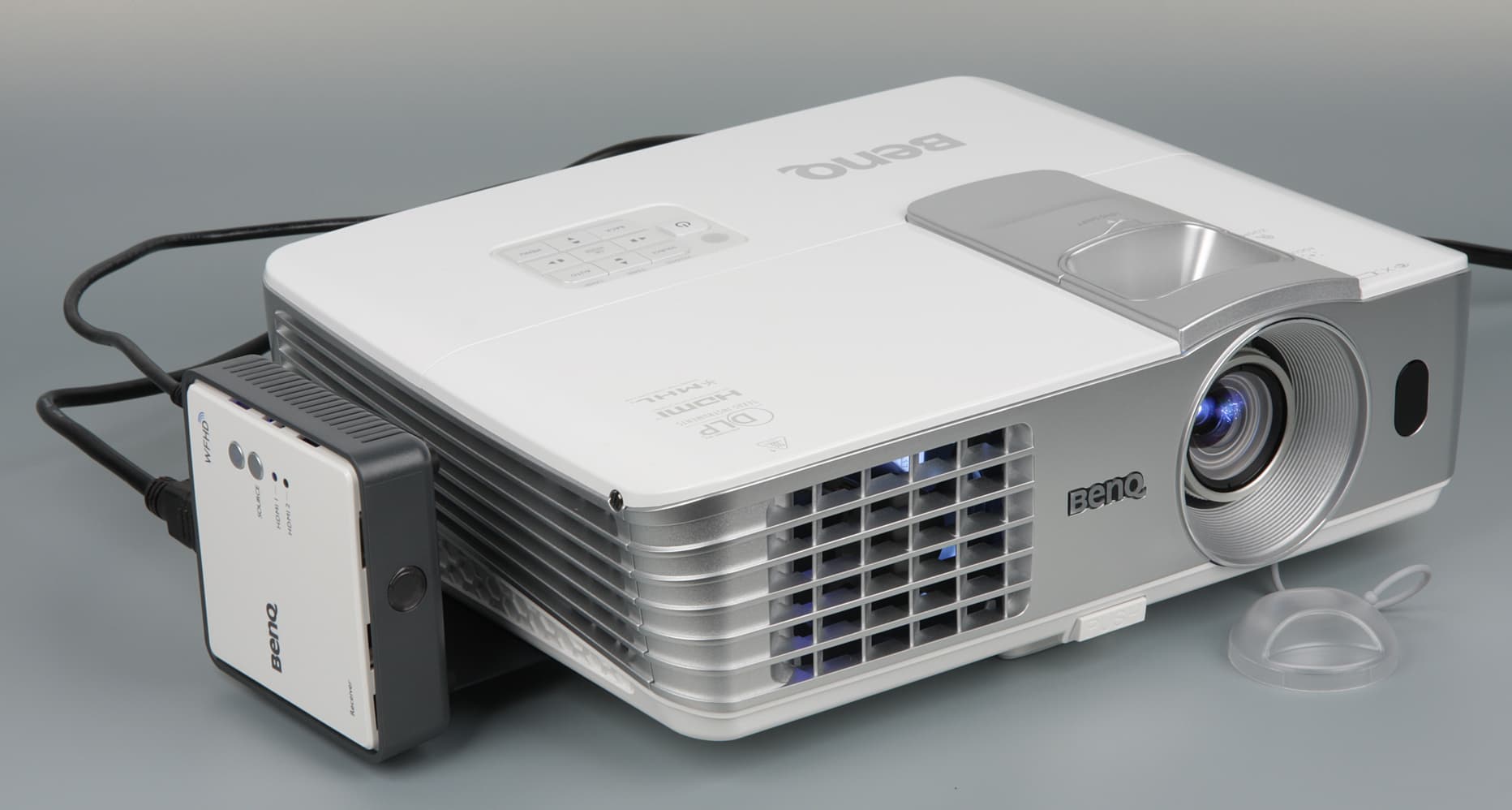

Фотография ниже показывает, как выглядит закрепленный таким образом приемник.

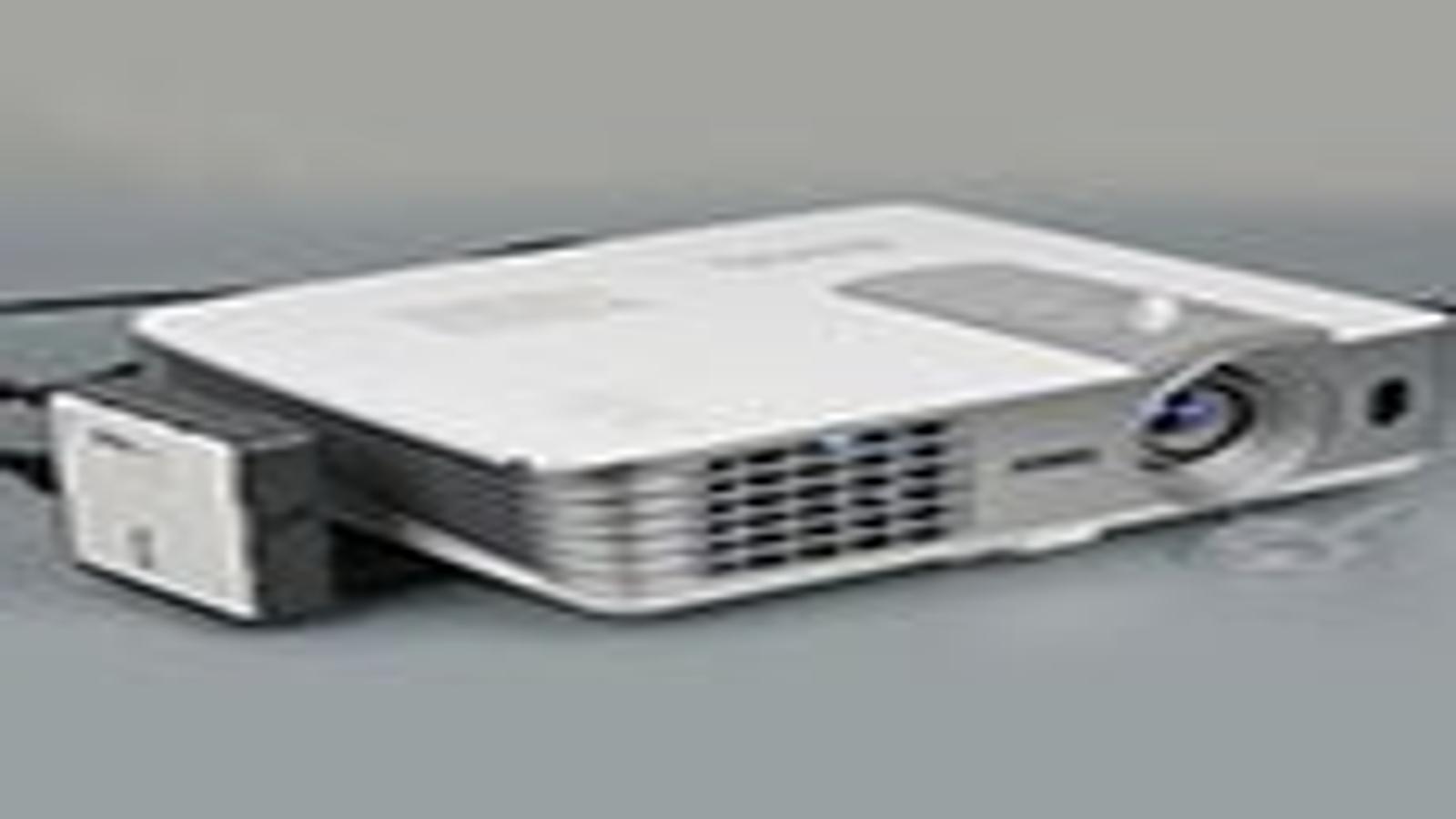

Комплект BenQ WDP01, внешний вид

Как на передатчике, так и на приемнике есть две механические кнопки (включение/выключение и выбор источника), индикатор питания (на кнопке питания), два индикатора активного входа и окошки ИК-приемников. На передатчике присутствуют два входа HDMI и один выход, гнездо для подключения ретранслятора ИК-сигналов, сервисный разъем USB Mini-B и штырьковый разъем питания (соответствующий адаптер с 100-240 В сетевого питания прилагается). На приемнике — только один выход HDMI и разъем питания в форм-факторе гнезда USB Mini-B (адаптер тоже прилагается).

Комплект BenQ WDP01, передатчик

Комплект BenQ WDP01, приемник

Шлейф ретранслятора ИК-сигналов представляет собой кабель, на одном конце которого есть двухконтактный штекер микроджек 2,5 мм и три ИК-передатчика в полупрозрачных корпусах с клейкими площадками. Передатчики размещены на кабеле на расстоянии примерно 50 см от штекера и от соседнего передатчика.

В комплекте поставки присутствует и ИК-пульт ДУ с четырьмя кнопками из резиноподобного материала. Корпус пульта изготовлен из белого пластика с матовой (и весьма маркой) поверхностью. Панель под кнопками предусмотрительно закрыта твердым устойчивым к повреждениям пластиком с матовой поверхностью.

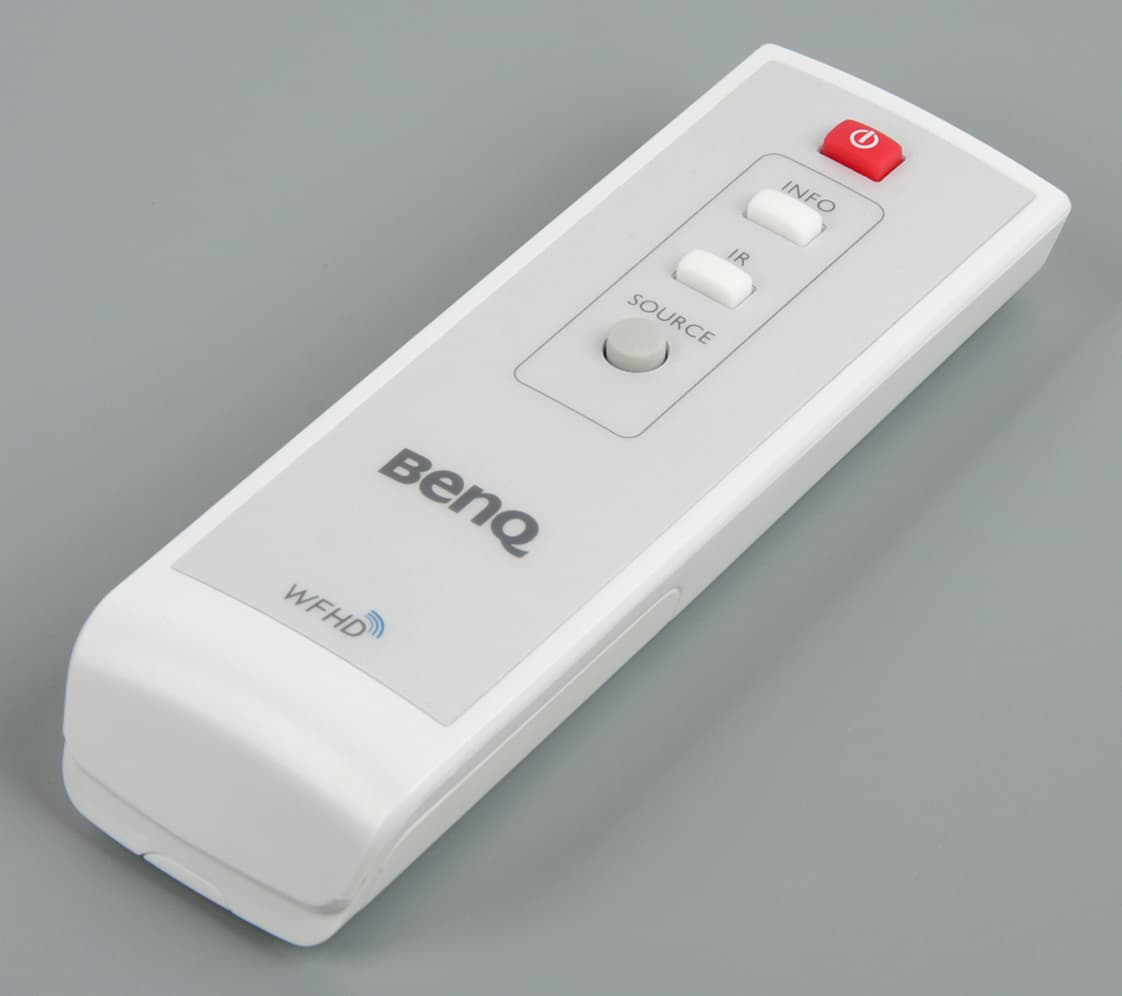

Комплект BenQ WDP01, ИК-пульт ДУ

Подключение и функционирование

Питаются передатчик и приемник от своих адаптеров, которые невзаимозаменяемые, так как различаются максимальной мощностью и оконечным разъемом. Зачем так сделано — не очень понятно, неужели только из-за разницы в стоимости адаптера на 2 и на 1,5 А производитель решил настолько усложнить жизнь пользователю? В случае приемника штатным способом подключения к источнику энергии является также использование кабеля USB с разъемами типа A и Mini-B (входит в комплект поставки), подключаемого к гнезду USB повышенной мощности из набора интерфейсов проектора (у BenQ W1070+ такой порт есть). Длина этого кабеля и место крепления приемника согласованы, как и длина комплектного кабеля HDMI, в результате связка проектора и приемника может выглядеть так, как на фотографии ниже:

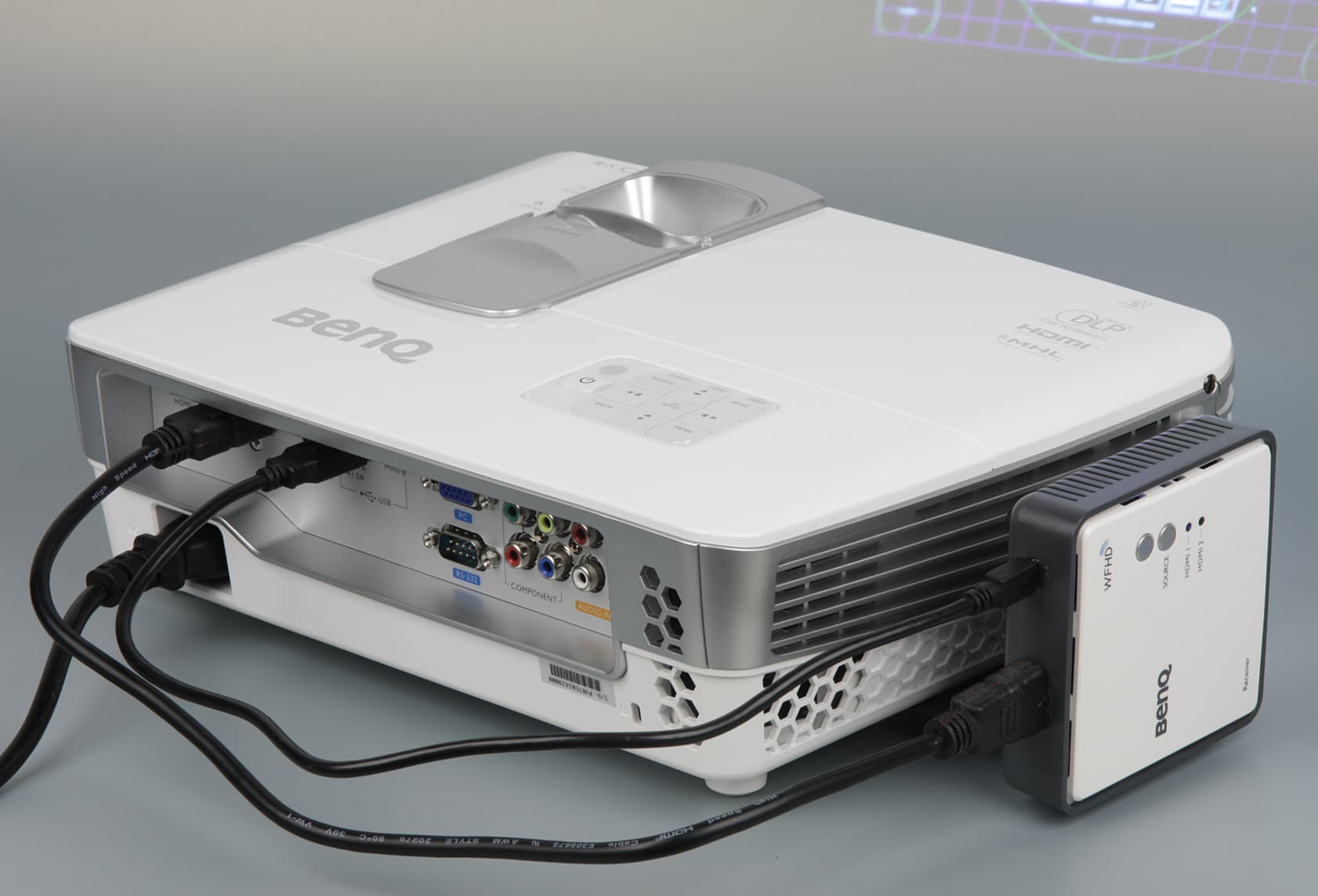

Комплект BenQ WDP01, внешний вид

Кабелей, подключаемых к передатчику, может быть больше, так как его допустимо подключать по HDMI к двум источникам аудио- и видеосигнала и к одному приемнику этих же сигналов для сквозного подключения устройства визуализации и аудиовещания. Текущий источник выбирается или кнопкой Source на корпусах передатчика или приемника или одноименной кнопкой на пульте ДУ из комплекта. Номер текущего источника указывает один из двух индикаторов HDMI 1/2 на передатчике и на приемнике. Второй индикатор — на кнопках питания передатчика и приемника светится синим при работе этих устройств и красным в режиме ожидания. Включаются и выключаются обе коробочки кнопками питания на них или на пульте ДУ. При этом, когда связь между передатчиком и приемником уже установлена, то соблюдается и синхронность управления — неважно, где нажимать кнопку выбора источника и питания или на какую из этих двух коробочек направлять пульт ДУ, все равно будет выбран источник и будет выполнено включение/выключение обоих устройств.

Кроме собственно передачи аудио и видео описываемый комплект предоставляет возможность организовать радиочастотный мост между оборудованием на стороне передатчика и ИК-пультом от этого оборудования. Для этого к передатчику подключается шлейф с тремя ИК-излучателями, каждый из которых закрепляется (например, клейкой площадкой) напротив ИК-приемников оборудования (например, BD-плеера), которым нужно управлять. Теперь, когда приемник и передатчик связаны по РЧ-каналу, то приемник будет принимать команды с ИК-пульта от оборудования, а передатчик передавать их посредством ИК-излучателей на оборудование на его стороне. Единственно, может потребоваться с помощью кнопки IR на пульте комплекта выбрать нужную рабочую частоту ИК-канала в пределах от 36 до 56 кГц (выбранная частота отобразится в информационном меню на экране устройства на стороне приемника).

Собственно подключение в беспроводном режиме потребует от пользователя минимум усилий — достаточно подключить передатчик к источнику сигнала, передатчик и приемник обеспечить питанием и/или включить их, не забыть выбрать на устройстве, к которому подключен приемник, нужный вход HDMI, и, если все нормально, то через несколько секунд на стороне приемника появится изображения и звук, предаваемые со стороны передатчика. Если ненормально, то нужно проверить, тот ли выбран HDMI-вход на передатчике, попробовать изменить взаимное расположение и расстояние между передатчиком и приемником, убедиться, что текущий формат видео поддерживается комплектом и т. д. Диагностировать проблему помогут индикаторы на передатчике и приемнике (если все нормально, то они ровно горят синим) и экранные сообщения на стороне приемника. Синхронизация, видимо, осуществляется по принципу «кто первый встал, того и тапки» — передатчик подключается к первому обнаруженному приемнику (или наоборот — приемник к передатчику). Насчет защищенности соединения у нас нет никакой информации. К недостаткам беспроводной системы BenQ мы отнесем отсутствие цифрового аудиовыхода на стороне передатчика и приемника. Первое не очень критично, так как обычно на источнике есть возможность вывода звука без потерь (если это не какой-нибудь планшет или смартфон), а вот на стороне приемника такой возможности изначально нет и может не быть, так как, например, аналоговый аудиовыход на проекторе качественным источником считать сложно, и использовать еще и ресивер для разделения цифровых потоков тоже может быть неудобным решением.

Тестирование

Тестирование на максимальную дальность проводилось с использованием Blu-ray-плеера Panasonic DMP-BDT320 при воспроизведении диска 3D Blu-ray с кинофильмом «Аватар». Условия были не идеальные, но относительно благоприятные — один работающий роутер в диапазоне 5 ГГц и прямая видимость. 30 м — изображение и звук есть, но периодически пропадают и передача прерывается при нахождении человека между приемником и передатчиком. 27 м — стабильность выше, но человек на пути все равно сильно мешает. 24 м — отличная стабильность, препятствие в виде человека вызывает лишь небольшие помехи. Таким образом, в идеальных условия вполне можно рассчитывать на расстояния устойчивой связи порядка 30 м. В реальных — все зависит от условий.

Потребление передатчика и его адаптера от электросети составило до 9,40 Вт. Приемник и его адаптер от электросети в этих же условиях потребляют до 6,67 Вт. Передатчик и приемник при работе греются, но в умеренной степени. В режиме ожидания потребляемая мощность составила 2,4 Вт и 4,2 Вт, соответственно. Высокое потребление приемника в режиме ожидания косвенно показывает, что при этом приемник находится в состоянии готовности, а не в режиме с низким потреблением. В итоге при долговременном простое и при питании от адаптеров оба устройства лучше полностью отключать от сети.

Дальнейшие тесты проводились при подключении к компьютеру при расстоянии между передатчиком и приемником порядка 3 м. С компьютера сигнал Full HD без каких-либо проблем передается с частотой до 60 кадр/с включительно. Определенный в тестах прирост задержки вывода в этом режиме относительно прямого подключения по HDMI составил не более 1 мс, как и обещал производитель. Фотография ниже, полученная с выдержкой в 1 с, доказывает отсутствие пропуска кадров в режиме 1080p при 60 Гц:

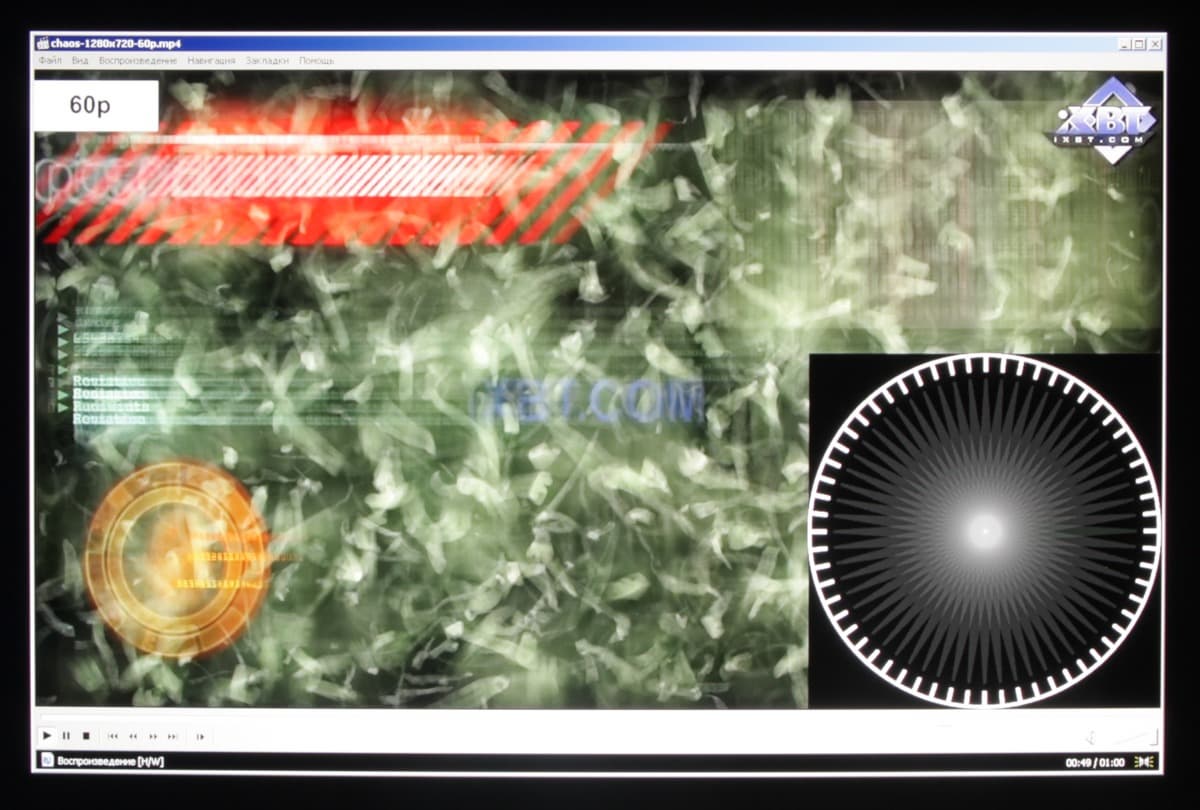

Комплект BenQ WDP01, тест на пропуск кадров

Смотреть нужно на круглый циферблат в нижнем правом углу, на котором стрелка перемещается на одно деление каждый кадр, и видимый след от всех 60 стрелок как раз и является доказательством идеального вывода. При этом на остальной части окна видеоплеера выводилось довольно сложное и хаотично меняющееся изображение. В случае подобных динамических изображений или реальных видео/кинофильмов этого не заметно, но при работе в программах видно, что моментально сразу после изменения изображения передается только различие между двумя кадрами, и явно с использованием сжатия с потерями, и только на следующих кадрах картинка полностью восстанавливается. В качестве доказательства этого приведем фрагменты двух фотографий, сделанных с выдержкой в 0,1 с. На первой курсор движется по пунктам меню сверху вниз, и около контрастных надписей явно видны артефакты сжатия:

Комплект BenQ WDP01, тест

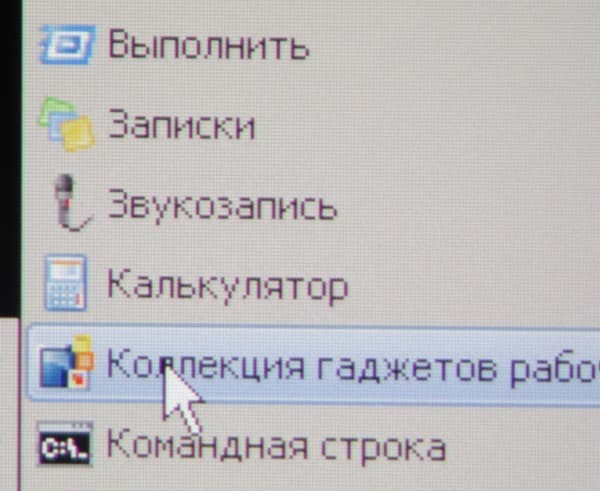

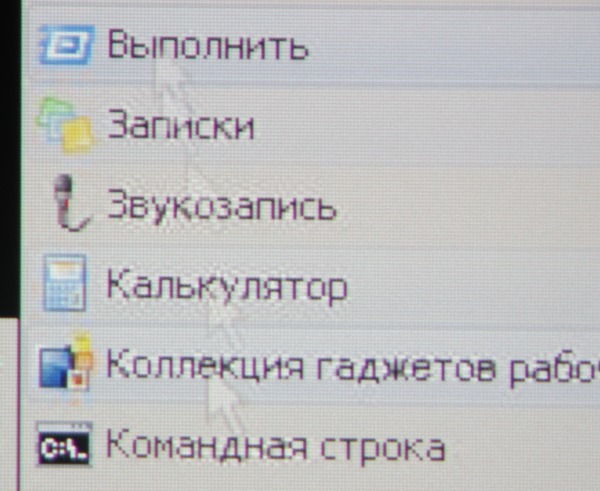

На второй курсор неподвижен, картинка статичная и в идеальном качестве:

Комплект BenQ WDP01, тест

Видимо, таким образом достигается уменьшение потока передаваемой информации. Собственно передача в несжатом виде сигнала 1080p при 60 Гц и при 24 бит на цвет потребовала бы канал примерно в 3 Гбит/с (24×1920×1080×60) без учета накладных расходов, что при несущей частоте порядка 5 ГГц реализовать практически нереально. В частности, поэтому для беспроводной передачи сигнала Full HD в действительно несжатом виде используются устройства, работающие на несущей частоте, например, 60 ГГц.

Выводы

Проведенное тестирование показало, что комплект BenQ WDP01 действительно обеспечивает беспроводную передачу видео- и аудиоданных на расстояния до порядка 30 м, при этом разрешение видео может составлять до 1920 на 1080 пикселей с частотой до 60 кадр/с включительно. Приятным бонусом является ряд дополнительных функций, перечисленных ниже в списке достоинств. Так как в комплект поставки входят все необходимые аксессуары (два варианта крепежа приемника, кабели, адаптеры питания, пульт и диск с полными руководствами), то данный набор, безусловно, заслуживает редакционной награды за отличную комплектацию.
