Grand Multi View


Жизнь современного человека немыслима без устройств отображения информации, которыми снабжены практически все аппараты, чьи задачи — вовремя и полноценно донести до пользователя всю необходимую информацию. Разные принципы работы, несхожие размеры и характеристики, но одна цель — сделать процесс получения информации комфортным и своевременным.

Одним из многих направлений, где требуется удобный и практичный вывод информации на экран, можно назвать процесс видеомонтажа. В самом деле, всегда необходимо иметь под рукой (разумеется, на экране) множество инструментов, видеть массу параметров, и при этом было бы здорово, если бы вся эта информация была "удобообозреваемой". Помимо бесчисленных панелей инструментов, которыми снабжены профессиональные видеоредакторы, требуется контролировать (желательно, на полном экране, а не в крошечном окошечке) обрабатываемое видео.

Другой, не менее сложный случай — это компьютерное видеонаблюдение. Здесь так же, как и в видеомонтаже, количество мониторов напрямую связано с количеством видеокамер, картинка с которых должна контролироваться специалистом.

В таких случаях выручает многомониторная конфигурация компьютера. Хорошо, если у установленной в компьютер видеокарты есть выход на второй монитор, а если такового нет? Покупать другую — дорогую видеокарту? Или пытаться уместить все рабочие окошки на одном мониторе? Или (наверное, самый неприемлемый вариант) — когда не хватает даже двух мониторов? Как быть в таком случае?

Вот, если бы существовало в природе нечто, способное вывести изображение на n+1 монитор через порт, который всегда свободен. А какой порт в домашнем ПК может похвастаться своей незанятостью? Конечно, USB!

Имя нашему сегодняшнему герою — Grand Multi View. Это устройство рекомендуется к применению как раз в случае возникновения вышеописанных ситуаций.

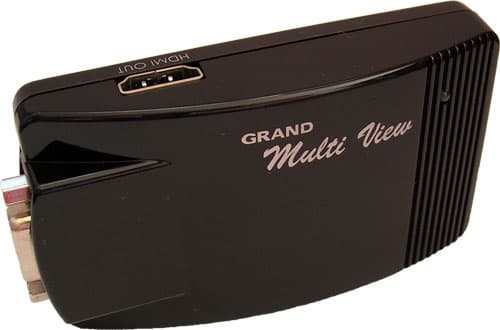

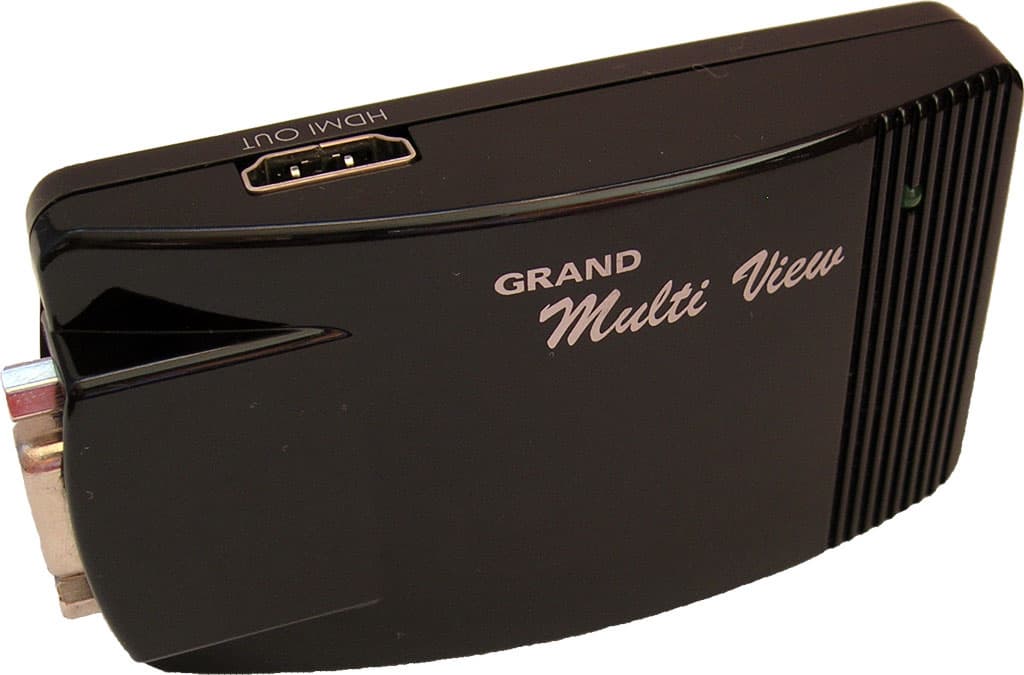

Внешний вид аппарата несколько футуристичен:

Кто-то, быть может, найдет этот дизайн очень фасонистым. Черный цвет — всегда признак строгости и стиля. Корпус Grand Multi View выполнен из твердого на ощупь пластика, того самого, к которому так легко прилипают отпечатки разгоряченных пользовательских пальцев. На верхней части устройства размещен изредка подмигивающий зеленый светодиод.

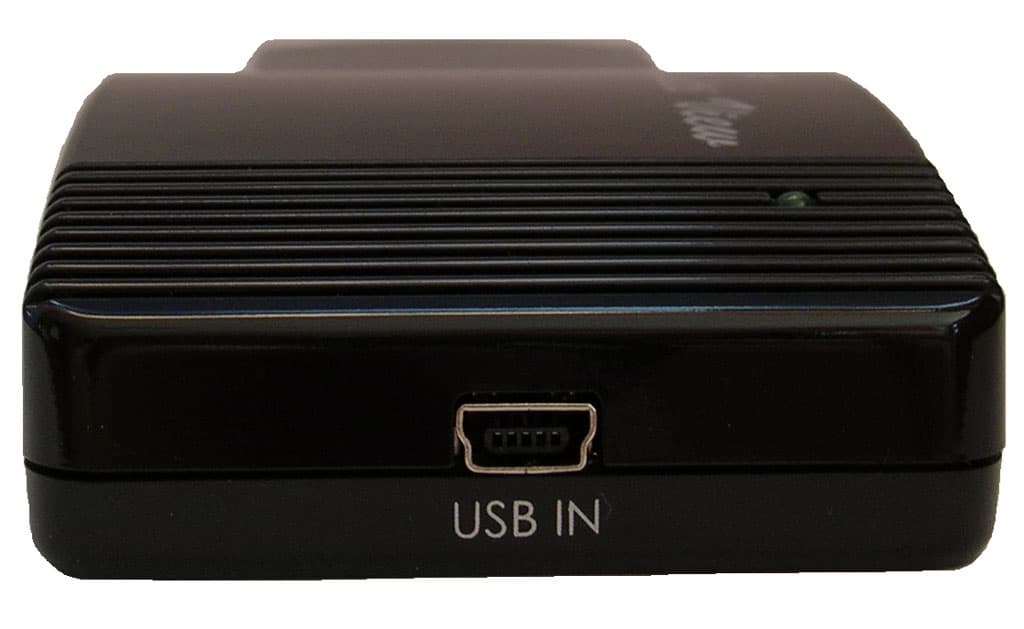

Аппарат оснащен несколькими разъемами, назначение которых поясняется надписями на корпусе. Это USB IN, куда подключается кабель, идущий к ПК:

Развернув устройство, мы увидим разъем HDMI, предназначенный для подключения различных отображающих устройств, в том числе телевизоров с большими диагоналями.

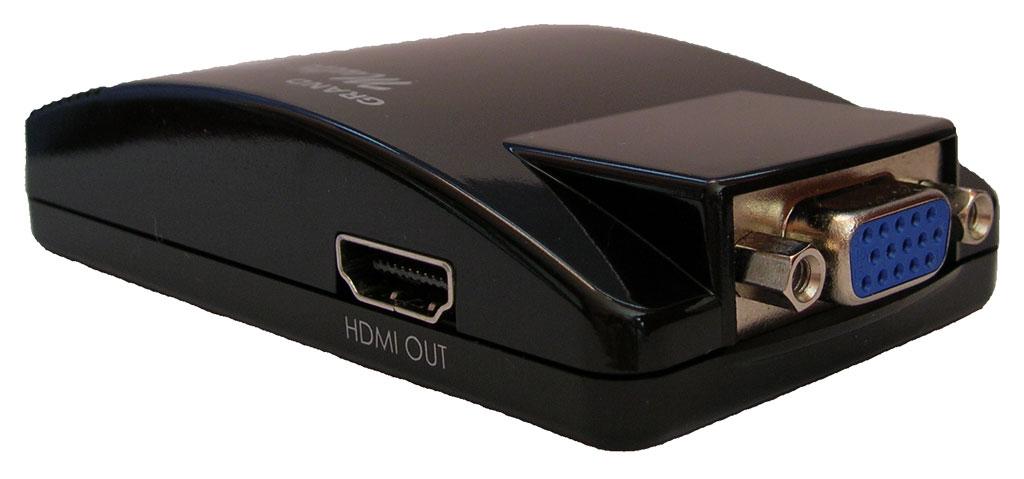

Оставшийся разъем, расположенный на третьей грани устройства, называется VGA OUT, и, судя по названию, он предназначен для подключения аппарата к монитору с помощью VGA-интерфейса. Получается, что Grand Multi View снабжен лишь самыми необходимыми разъемами, что, конечно, значительно упрощает подключение и настройку.

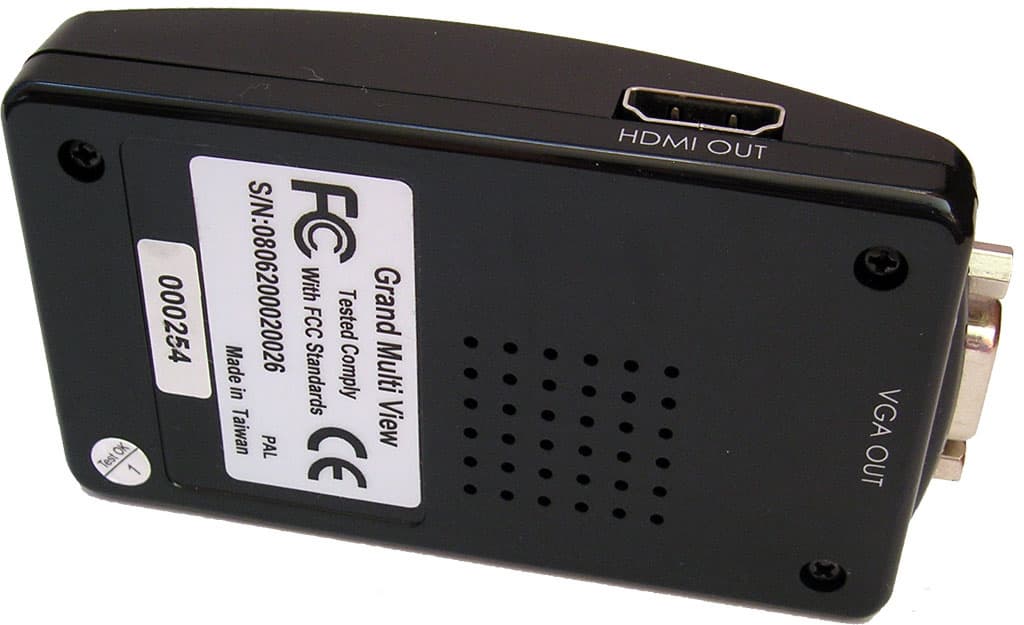

На нижней стороне устройства предусмотрен ряд небольших отверстий, необходимых для охлаждения:

В процессе работы устройства происходит почти незаметный нагрев, и все же, думается, эти отверстия совсем не лишние.

Комплектность устройства скромна: собственно, устройство, USB-кабель метровой длины и диск с программным обеспечением.

Взглянем на заявленные производителем основные характеристики устройства:

  • поддержка Plug & Play;
  • подключение до 6 (Windows) или 4 (MacOS) внешних мониторов посредством USB шины компьютера
  • одновременная поддержка VGA и HDMI выходов (к одному работающему устройству подключаются сразу два устройства отображения, при этом картинка дублируется на оба монитора)
  • отсутствие необходимости дополнительного питания
  • программные возможности:
    • поворот экрана на 90, 180 или 270 градусов;
    • поддержка функций "Расширенное изображение" и "Зеркальное отображение";
    • поддержка экранных разрешений до 1600х1200 и 1680х1050 с 32-битной палитрой;
    • поддержка интерфейса Windows Vista Aero;
    • совместимость с Windows 2000, XP и Vista (32бит), поддержка всех Apple Macintosh на платформе Intel (iMAC, MacBook, MacBook Pro, MacBook Air, Mac Mini и Mac Pro).

После изучения всех характеристик, пришло время ознакомиться с начинкой Grand Multi View.

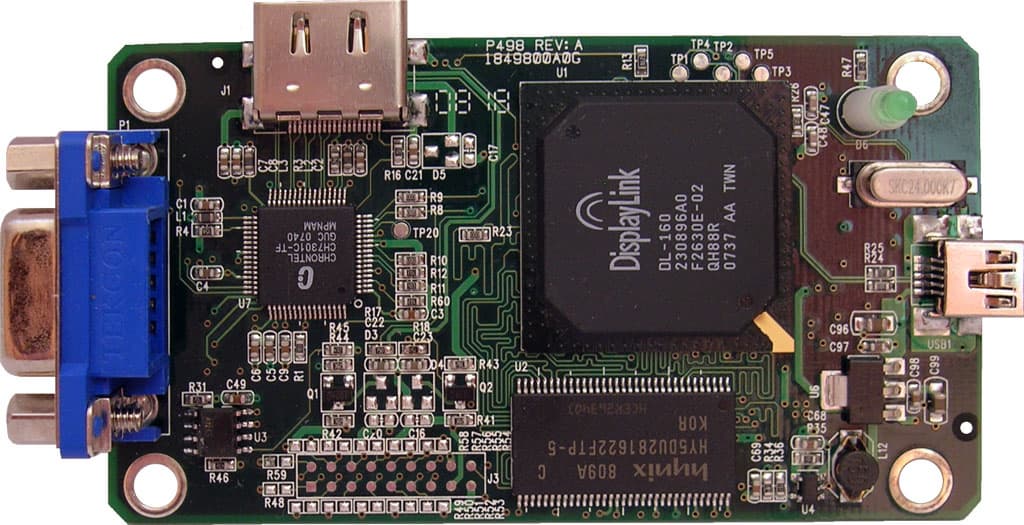

На плате сразу привлекают внимание три чипа. Самый большой чип — это DisplayLink DL-160 (его разработка была анонсирована и на iXBT.com). Из этой новости видно, что микросхема представляет собой довольно интересную разработку. Если вкратце — данный чип создает в системе еще один (на этот раз — виртуальный) графический контроллер. Вся выводимая на него видеоинформация сжимается в реальном времени, с помощью идущего в комплекте ПО. Она сжимается до потока, который может быть передан посредством шины USB, после чего выводится на тот USB-порт, к которому подключен Grand Multi View. Спецификациями данной микросхемы не предусмотрена поддержка аппаратного ускорения HD-видео, отсутствуют функции 3D-ускорителя.

Контроллером дисплея здесь выступает микросхема Chrontel CH7301C-TF, а в качестве модуля памяти применена микросхема Hynix. В данном устройстве этот чип исполняет роль высокопроизводительного кадрового буфера.

На этом закончим обзор "железной" составляющей Grand Multi View и перейдем к программному обеспечению. Его установка осуществляется с прилагаемого CD-диска, после чего в системе "пропишутся" необходимые для работы устройства драйверы и приложение M-View; перезагрузка после установки не требуется. Всё, можно подключать к Grand Multi View любое внешнее устройство отображения (монитор или телевизор) и присоединять USB-кабель к ПК. Процесс запуска устройства пройдет без какого-либо вмешательства пользователя, а в трее, рядом с часами можно увидеть иконку работающего приложения:

Щелкнув по данной иконке, мы увидим группу вложенных меню. Рассмотрим их подробнее:

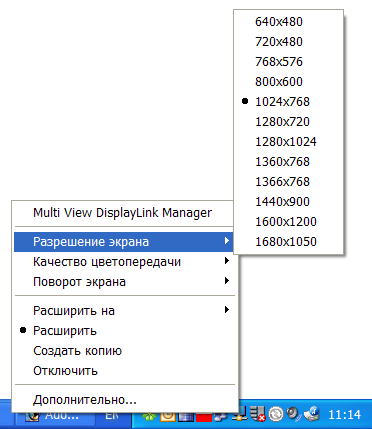

Достаточно широкий выбор разрешений, в том числе и для широкоформатных мониторов. Надеемся на дальнейшее увеличение этого списка, ведь технологии не стоят на месте.

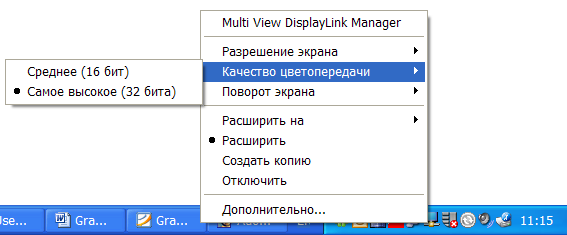

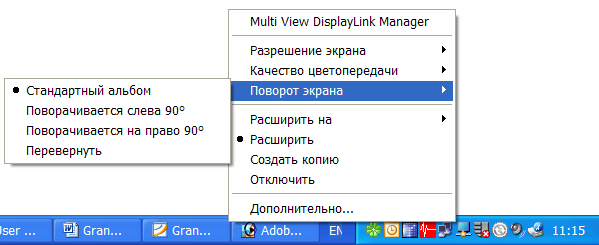

Здесь все понятно и без комментариев. Поддержки 8-битной палитры нет (да она и не требуется). Следующее меню позволяет повернуть изображение наиболее удобным образом.

Например, у нас есть основной широкоформатный монитор с диагональю 21", и с давних времен стоит без дела его предшественник — 15" модель. Если их просто поставить рядом — разница в размере по вертикали будет слишком велика для удобного восприятия, а если 15" монитор развернуть на 90 градусов, то вертикальный размер почти в точности станет соответствовать основному монитору, и старенькая "пятнашка" органично вольется в рабочее пространство.

Следующий пункт — один из самых важных.

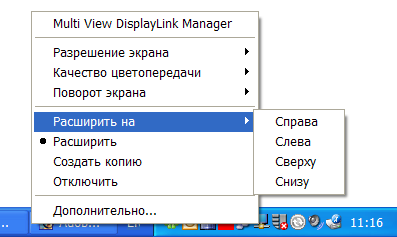

Здесь можно задать ту позицию, которую должен занимать монитор (или телевизор) в группе. Проще говоря, с помощью этого меню вы сможете создать видеостену из нескольких устройств отображения, и задать в ней положение каждого устройства.

Далее, в этом меню идут несколько пунктов, с помощью которых мы сможем указать режим работы монитора — это два пункта "Расширить" и "Создать копию" (определяем, делать ли копию рабочего стола, либо расширить его на второй монитор), и пункт "Отключить".

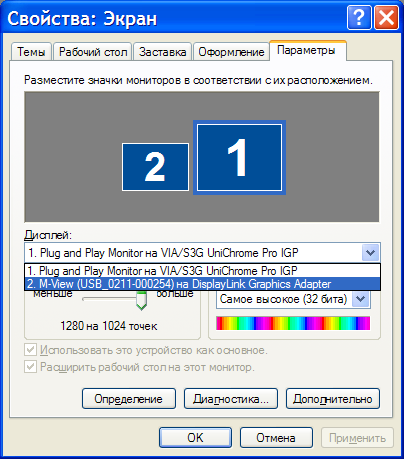

Для полноты картины давайте заглянем и в "Свойства экрана":

В стандартном диалоге свойств экрана подключенное устройство определяется как дополнительный монитор с названием M-View.

Кстати, как и любое USB-устройство, Grand Multi View можно подключать и отключать безо всяких перезагрузок — прямо во время работы. Эта процедура проходит абсолютно безболезненно как для операционной системы, так и для "железной" составляющей ПК.

Несколько слов о практическом использовании устройства. Если ваш видеоредактор рассчитан на работу в многомониторной среде, то данное устройство — для вас. Каких-либо проблем, связанных с отображением видеоматериала на мониторе, подключенном к Grand Multi View, замечено не было. Проигрывание видео в различных программных плеерах происходит так же ровно и гладко.

Подведем итог обзора. Безусловно, Grand Multi View может здорово облегчить жизнь как владельцам ноутбуков (у которых, например, вышел из строя внешний VGA-разъем или просто нужен третий и более монитор), так и владельцам настольных ПК, которые испытывают потребность в подключении дополнительных мониторов. А как вам такой вариант — с помощью нескольких устройств Grand Multi View можно создать видеостену такого размера, который определяется только лишь диагоналями использованных устройств отображения. Конечно, жаль, что нет аппаратного ускорения 3D, но, с другой стороны, если бы оно присутствовало — и цена устройства была бы совсем иной (средняя цена (количество предложений) Grand Multi View сегодня составляет Н/Д(1)).

Благодарим компанию "Видео контроль"
за предоставленное на тестирование оборудование
