Зеркально-линзовый объектив «МС РУБИНАР- 8/500 МАКРО»

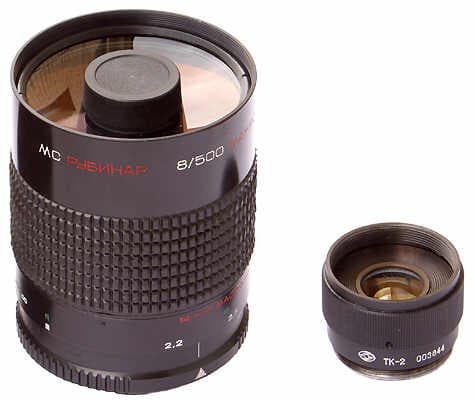

МС РУБИНАР- 8/500 и ТК-2

С момента изобретения зеркально-линзовых систем Д.Д.Максутовым (Государственная премия, 1941 год) прошло уже больше 60 лет. И дело его живет и побеждает. На смену легендарному МТО пришел РУБИНАР, выпускаемый Лыткаринским заводом оптического стекла ОАО ЛЗОС.

Отмечу, что сайт завода интересен не только каталогом продукции, но и очень неплохой обзорной статьей по терминам, относящимся к оптическому стеклу

Объективы МТО отличались жесткими допусками на центровку. Объективы РУБИНАР имеют аналогичную оптическую схему, а в конструкцию внесены некоторые изменения: раньше зеркало наносилось на обратную сторону передней линзы-мениска, теперь оно крепится на «пробке» в отверстии в центре мениска. Хотя, вероятно, допуски остались прежними, однако изменения в технологии изготовления позволили получить объектив с разрешением 50 пар линий /мм, что на 10 линий /мм больше, чем у МТО или ЗМ — 5 СА, и при очень умеренной цене (около 100$).

Рассматриваемый нами объектив состоит из трех основных компонентов: афокального мениска, сохраняющего параллельность выходящего луча входящему и удобного для устранения сферической аберрации; зеркальной системы и компенсатора, корригирующего кому и кривизну поверхности изображения. В объективах хорошо исправлена хроматическая аберрация. Фокусировка зеркально-линзовых объективов осуществляется перемещением мениска с закрепленным на нем зеркалом относительно неподвижного зеркала и склеенной линзы. Такой способ фокусировки позволяет переходить при съемке от бесконечности к коротким дистанциям при весьма малых перемещениях мениска.

Зеркально-линзовые, или катодиоптрические системы (от. греч. катооптрон — зеркало, диоптрон — линза) — системы, включающие зеркальные и преломляющие поверхности.

Мениск
в оптике — выпукло-вогнутая (или вогнуто-выпуклая) линза, ограниченная двумя сферическими поверхностями.

Менисковые системы — разновидность оптических зеркально-линзовых систем, в которых перед сферическим зеркалом устанавливается один или несколько ахроматических менисков. Изобретены в 1941 одновременно и независимо друг от друга Д. Д. Максутовым и Д. Габором. В таких системах используются менисковые линзы с мало отличающимися радиусами кривизны поверхностей. Эти линзы являются компенсаторами, т. е. мало влияют на общий ход лучей, но заметно изменяют аберрации оптических систем.

Основное применение подобных систем — это астрономия. Крупнейшие в мире максутовские телескопы (диаметр мениска 70 см) установлены в Абастуманской астрофизической обсерватории (Грузия) и в обсерватории Серро-Робле (Чили). Однако зеркально-линзовые объективы неплохо себя зарекомендовали и в фотографии. Ниже на нескольких примерах я постараюсь показать возможности МС РУБИНАР 8/500 при работе совместно с цифровой камерой Canon EOS D60 и Casio QV4000.

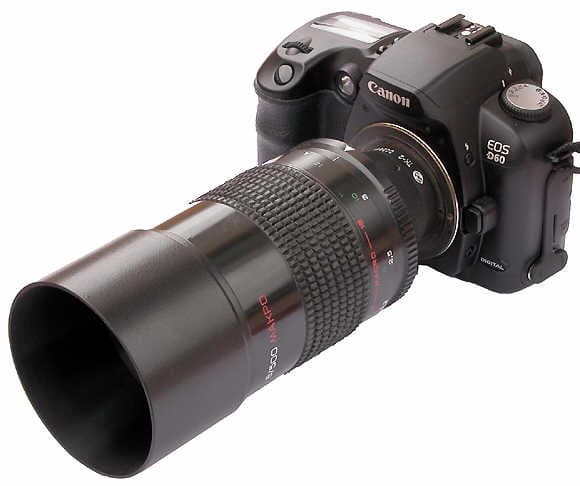

Canon D60 + ТК-2 + МС РУБИНАР
Canon D60 + ТК-2 + МС РУБИНАР — 8/500

Особенность зеркально-линзовых объективов состоит в том, что они имеют одну фиксированную диафрагму. По сравнению с линзовыми объективами при одном и том же отверстии эти объективы имеют большие диаметры. Для регулировки светового потока применяются нейтральные фильтры разной плотности. В комплекте с рассматриваемым объективом поставляется нейтральный светофильтр Н-4х (резьба 77×0,75) и оранжевый О-2,8х, в комплект также входит бленда. Есть и более светосильные зеркально-линзовые объективы, однако данный примечателен тем, что его толщина не вступает в конфликт с выступом на корпусе камеры, в который спрятана вспышка. В тестировании принимал участие объектив с резьбой М42 (выпускаются и объективы с байонетом К). К аппарату Canon EOS D60 объектив крепился с помощью переходного кольца фирмы Поиск-Фото. Как показали съемки миры, у объектива практически отсутствуют хроматические аберрации. Разрешение тоже выше всяких похвал и, вероятно, в данной системе лимитируется матрицей. Однако наблюдается большой коэффициент светорассеяния, что приводит к пониженному контрасту изображения. Впрочем, учитывая 16-битное представление изображения в камере Canon и возможность последующего редактирования, этот недостаток нельзя считать очень существенным.

мира
мира

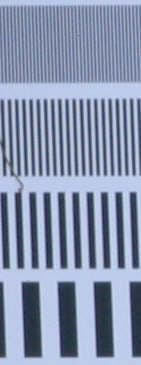

край кадра

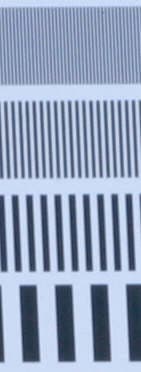

центр кадра
Ширина фрагментов примерно соответствует 1 мм матрицы камеры Canon D60. Снимки сделаны с расстояния 20 м. Количество пар линий в рядах сверху вниз, соответственно, 40; 20; 10; 4.

Угловое поле объектива около 5 градусов для кадра 24×36 мм. Учитывая, что размеры матрицы меньше, чем пленки, изображение, снятое этим объективом на цифровую камеру, будет выглядеть, как снятое объективом с фокусным расстоянием 750 мм на пленочную. Если добавить в оптическую систему еще и телеконвертер ТК-2 или ТКЛ-2, то угол поля зрения будет соответствовать объективам с фокусным расстоянием 1500 мм для камер, рассчитанных на 35 мм пленку.

Оптическая схема телеконвертера ТК-2

С такой оптической системой диаметр луны на снимке будет составлять 1150 пикселей. В статье приведен снимок луны, сделанный без телеконвертера, снимок же, сделанный с телеконвертером ТК-2 (производства Харьковского завода точного приборостроения), можно посмотреть здесь (83 КБ).

Canon D60 + МС РУБИНАР
Canon D60 + МС РУБИНАР — 8/500

Фотоаппарат с этим объективом представляет собой неплохое фоторужье, хотя, конечно, птичек влет не поснимаешь. Аппарат необходимо установить на штатив, а чтобы добиться приемлемой резкости, фокусировка должна быть очень точной. Как показывает расчет глубины резкости (программу расчета можно найти здесь), при расстоянии до объекта 10 м глубина резко изображаемого пространства составит всего 10 см.

Canon D60 + МС РУБИНАР
Canon D60 + МС РУБИНАР — 8/500
Уменьшенный фрагмент; чтобы увидеть весь кадр, щелкните по фото мышью. Размер файла 267 КБ.

Птичек влет приходится щелкать существенно более короткофокусной оптикой, но зато автофокус позволяет получить резкое изображение в тот короткий момент, когда чайка оказалась непосредственно над вами. Приведенное фото сделано объективом Soligor с фокусным расстоянием 210 мм. Приведена, хоть и большая, но миниатюра кадра; весь кадр можно увидеть, щелкнув по ней мышью.

Canon D60 + Soligor -2,8/210
Canon D60 + Soligor — 2,8/210
Уменьшенный фрагмент; чтобы увидеть весь кадр, щелкните по фото мышью. Размер файла 65 КБ.

При столь маленькой глубине резкости значительная часть кадра может оказаться нерезкой. Вопросу о резкости изображения в последнее время уделяется довольно много внимания, появился даже специальный термин Бо-Кё. Предполагается, что иногда нерезкая часть изображения способна испортить впечатление даже от выдающегося сюжета. Считается, что «хорошая нерезкость» — это та, где энергетические диаграммы пятен рассеяния оптической системы имеют высокий пик в центре, равномерно сходящий на нет к краям пятна. В силу оптической конструкции зеркально-линзового объектива энергетическая диаграмма пятна рассеяния имеет спад в центре. Поэтому нерезкие точечные источники света будут изображаться в виде колец. Нерезкие тонкие линии будут раздваиваться. В общем случае, это, конечно, недостаток. Но иногда изображение получается несколько неожиданным и достаточно приятным.

Canon D60 + МС РУБИНАР - 8/500
Canon D60 + МС РУБИНАР — 8/500

Добавив к объективу окуляр, мы сможем использовать его как телескоп или, как было показано в статье «Труба Кеплера», снимать с его помощью камерами, имеющими несъемные объективы.

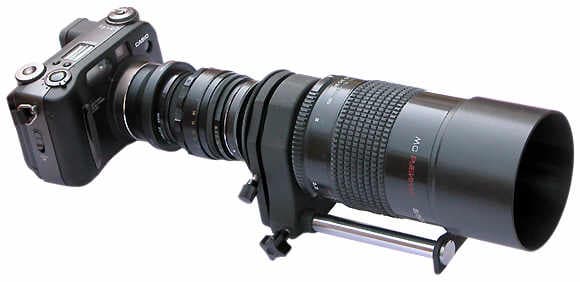

Casio QV4000+ Гелиос 44 + МС РУБИНАР - 8/500
Casio QV4000+ Гелиос 44 + МС РУБИНАР — 8/500

На следующих иллюстрациях приведен фрагмент кадра с изображением пня, снятого с одной точки камерой Casio QV4000 с телескопическрой системой, состоящей из объективов Гелиос 44 и МС Рубинар-8/500; камерой Canon D60 с объективом МС Рубинар 8/500; и камерой Canon D60 с телеконвертером ТК-2 и объективом МС Рубинар 8/500.

Casio QV4000+ Гелиос 44 + МС РУБИНАР - 8/500
Casio QV4000+ Гелиос 44 + МС РУБИНАР — 8/500 (фрагмент)

Canon D60 + МС РУБИНАР - 8/500
Canon D60 + МС РУБИНАР — 8/500


Canon D60 + ТК-2 + МС РУБИНАР - 8/500
Canon D60 + ТК-2 + МС РУБИНАР — 8/500


Автор благодарен Василию Смирнову, привлекшему внимание к этому объективу
