Цифровая камера Casio QV-R4

Casio QV-R4

Casio QV-R4

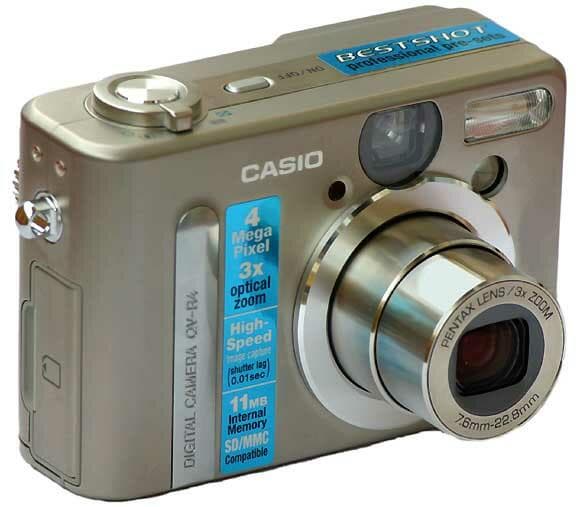

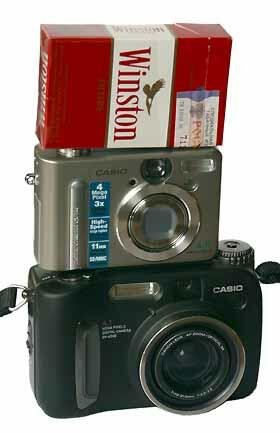

Фирма Casio вышла на рынок с новой линейкой сверхкомпактных камер: QV-R3 и QV-R4; одна из них укомплектована 3Мп-, другая — 4 Мп-матрицей. В сложенном состоянии камеры по размеру почти точно совпадают с пачкой сигарет, наверное, только миллиметра на четыре толще. По конструкции камеры этой серии весьма нетипичны для Casio. Возможно, что причиной изменения конструкции стала необходимость сделать полнофункциональную, но крайне компактную камеру.  Это привело к тому, что Casio отказалась от объективов фирмы Canon, которые были установлены в предыдущих моделях, и воспользовалась объективами Pentax с фокусным расстоянием  7,6 мм — 22,8 мм. В результате получилась камера, очень похожая на Pentax Optio 430RS. Возможно, и некоторые не связанные с оптикой конструктивные решения, заложенные в эту камеру, обусловлены кооперацией фирм Casio и Pentax. По сравнению с Casio QV-4000, эта миниатюрная модель имеет даже большее разрешение, максимальный размер кадра 2304×1712 пикселей. Впервые в моей практике, у этой камеры можно изменять используемую площадь матрицы. Так, можно задать размер кадра  2240×1680 пикселей (равный максимальному у Casio QV-4000). При этом размере изменяется угол зрения, т. е. у вас не одно и то же изображение записывается с меньшим разрешением, а сохраняется меньшая площадь кадра.

Таким образом, говорить об эквивалентном 35 мм камере фокусном расстоянии можно здесь только отдельно для кадра с размером 2304×1712 пикселей и для кадра 2240×1680 пикселей. Хотя разница столь незначительна, что вообще непонятно, зачем введены два размера кадра. Вероятно, это связано с возможным резким ухудшением характеристик объектива к краям. Я попытаюсь подробнее рассмотреть этот вопрос на примере снимков мир в подразделе «Разрешение». Любителей камеры Casio, которые пожелают перейти на более компактную модель, следует сразу предупредить, что их ждет несколько неожиданностей. Первая и главная: впервые у камеры Casio появилась предвспышка. Поэтому о синхронизации по световому импульсу без специальных синхронизаторов, пропускающих первую вспышку, придется забыть.  Гнезда для подключения внешней вспышки у этой камеры также нет.  Хотя камера по своим возможностям сравнима с Casio QV-4000, и даже, казалось бы, превосходит ее по площади кадра, однако миниатюрность вносит свои коррективы в возможности ее использования. На мой взгляд, именно применение компактного объектива привело к тому, что изменение фокусного расстояния в макрорежиме стало невозможным, и доступна съемка только при минимальном фокусном расстоянии (более длиннофокусный объектив пришлось бы выдвигать из камеры существенно дальше, а компактный дизайн к этому не располагает).  Casio QV-R4

Нет у этой камеры и видеовыхода, впрочем, он для цифровой камеры не особо полезен. К сожалению, нет и последовательного порта. Для передачи данных из 4Мп-камеры, конечно, такой порт почти бесполезен, однако в предыдущих моделях он использовался для  дистанционного управления с компьютера или отдельного пульта.



Casio QV-R4

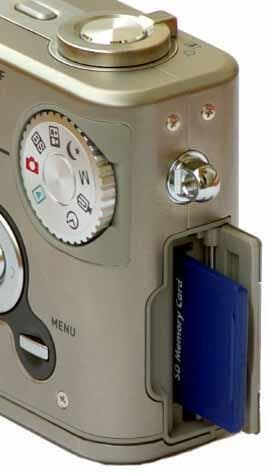

При съемке в режиме приоритета диафрагмы возможна установка только двух значений,  максимального и минимального. Отсутствует у камеры и режим съемки панорам. И, наконец, в отличие от более крупных  моделей Casio, здесь используются карты памяти SD или MMC. В виде компенсации у этой модели есть режим съемки по таймеру с произвольным интервалом и электронный будильник.

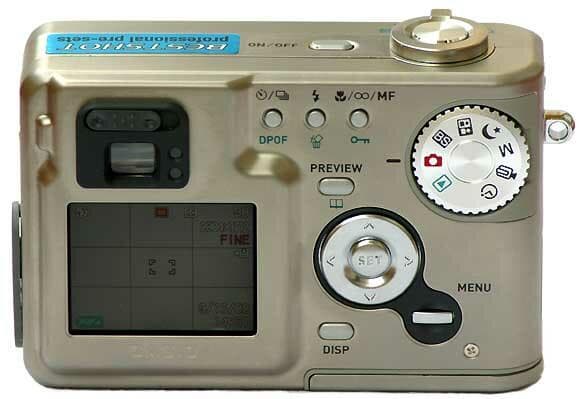

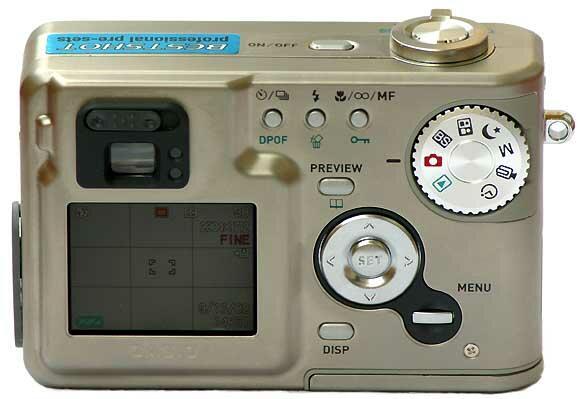

Выбор режимов камеры осуществляется колесом на задней панели. В режиме М — ручная установка — вы можете вручную установить выдержку от 2 до 1/1000 с и два значения относительного отверстия объектива для каждого из фокусных расстояний; для минимального это будет 1:2,6 и 1:5,0, при максимальном фокусном расстоянии, соответственно — 1:4,8 и 1:9,2. Казалось бы, у объектива камеры есть две фиксированных диафрагмы, однако подсчет диаметра диафрагмы показывает, что при фокусном расстоянии 7,6 мм допустимые дырки будут иметь диаметр: 7,6/2,6=2,9 мм; 7,6/5=1,5 мм; а при фокусном расстоянии 22,8 мм, соответственно: 22,8/4,8=4,8 мм и 22,9/9,2=2,5 мм. Выбор между максимальной и минимальной диафрагмой позволяет варьировать глубину резко изображаемого пространства. Такая скудность выбора не позволяет реализовать в чистом виде ни режим приоритета выдержки, ни режим приоритета диафрагмы. Однако близкие по духу программы съемки могут быть получены выбором соответствующего предустановленного сценария. Опытные же пользователи всегда могут установить комбинации выдержки и диафрагмы сами в ручном режиме. В случае перехода на ручную фокусировку вы должны установить диафрагму заранее, поскольку стрелочки джойстика вверх-вниз в этом режиме будут использоваться для фокусировки, а не для переключения диафрагмы. Casio QV-R4

К сожалению, последовательность переключения режимов фокусировки у этой камеры, как и у Casio QV-3500, не самая удачная: за автоматом следует макро, потом бесконечность, потом ручная. Другими словами, если при максимальном фокусном расстоянии вы хотите чуть-чуть подправить вручную автоматически сфокусировавшуюся камеру, то вам это не удастся, поскольку при нажатии на кнопку изменения режимов фокусировки камера сперва перейдет в режим макросъемки и изменит фокусное расстояние на минимальное. Затем — в режим съемки на бесконечности, и максимально приблизит объектив к матрице. И только затем перейдет в режим ручной фокусировки. Здесь вам придется снова изменить фокусное расстояние и, если объект расположен не в бесконечности, то вам придется с помощью джойстика выдвигать объектив для получения резкого изображения (и уже после этого вручную фокусировать камеру). Процесс ручной фокусировки облегчается наличием 4-кратного увеличения изображения, а также шкалой дистанций, впрочем, информативным в этой шкале является только минимально возможное расстояние съемки при данном фокусном расстоянии объектива, поскольку это значение отображается цифрами. Промежуточные положения приходится оценивать по положению точки на шкале.

Хоть камера и миниатюрна, оптический видоискатель имеет ползунок подстройки диоптрий.

ЖК-экран выполняет как функции видоискателя, так и является практически единственным устройством отображения служебной информации. Кроме него есть только два светодиода, да риска на корпусе, показывающая, какой из режимов выбран вращением колеса на задней панели.

Меню

С видом меню и доступными настройками можно ознакомиться, рассмотрев приведенные фотографии экрана камеры.

экранэкран
Гистограмма реального времени в режиме съемки.Шкала дистанций фокусировки и значения выдержки и диафрагмы в полностью ручном режиме.
менюменю
менюменю
менюменю
Меню настройки параметров съемки. Таймер, позволяющий делать серию снимков с заданным интервалом.
менюменю
Меню выбора параметров, последние выбранные значения которых сохраняются при выключении камеры.
менюменю
Меню общих настроек
экранменю
Параметры съемки и гистограмма яркостей в режиме воспроизведения снятых кадров Один из многочисленных программных режимов, предназначенный для съемки воды. Фактически представляет собой режим приоритета самой короткой выдержки из доступных при данном освещении и максимально открытой диафрагме.

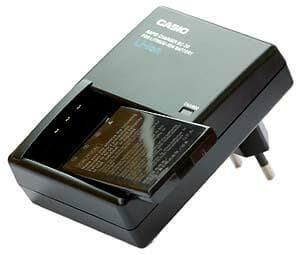

Питание камеры тоже обусловлено ее размерами, и на смену элементам АА пришел компактный Li-ion аккумулятор (NP-30, 3,7 В, 1000 мА·ч) вместе с зарядным устройством.

Casio QV-R4Casio QV-R4

Разрешение

Как видно из приведенных снимков мир, компактный объектив дает существенное падение контраста изображения к краям кадра, а тут еще и большая площадь. В таблице приведены фрагменты снимков миры, состоящей из вертикальных штрихов. Нижний край приведенных фрагментов расположен на 200 пикселей ниже центра. В верхней графе даны горизонтальные координаты краев фрагмента. По углу между штрихами на краю кадра и в центре кадра можно судить о дисторсии. Для QV-4000 этот угол составит 4,5 градуса , а для QV-R4 — 4 градуса, т. е. по этому параметру объектив от Pentax чуть выигрывает у объектива Canon. Для наглядности, при верстке в html размер картинок задан вдвое больше оригинального.

Координаты сторон квадрата относительно центра кадра в пикселях1152-11001120-107050-0
QV-R4 (2304х1712)
f=7,6 мм; f:5,0; 1/25 с
мирамирамира
QV-R4 (2240х1680)
f=7,6 мм; f:5,0; 1/25 с
 мирамира
QV-4000 (2240х1680)
f=7,13 мм; f:5,6; 1/25 с
 мирамира

Фото

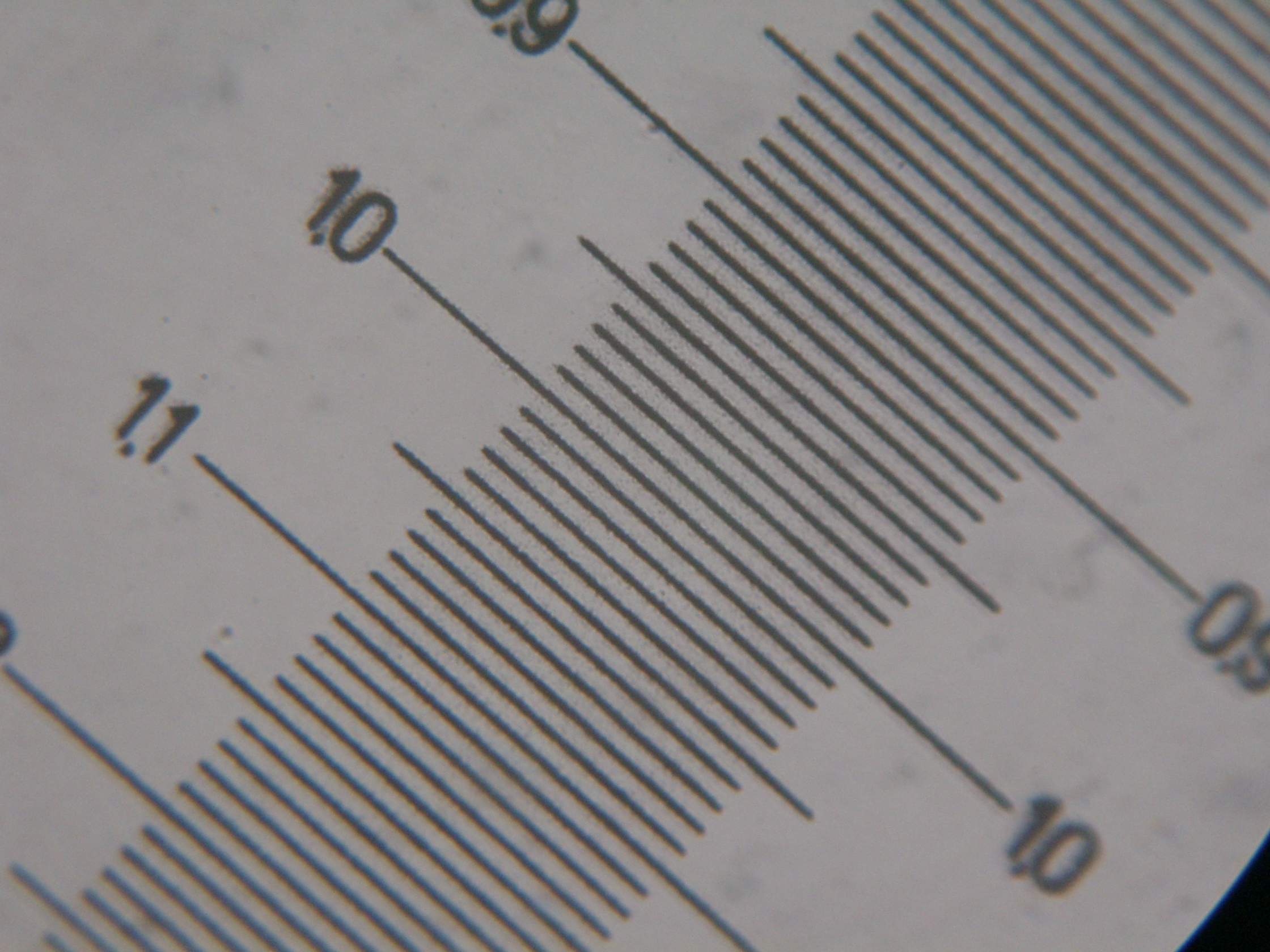

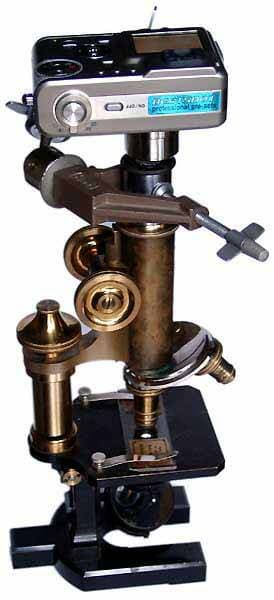

Начнем с экзотики. Как и многие миниатюрные камеры, Casio QV-R4 легко стыкуется с микроскопом и делает вполне приличные снимки.

Casio QV-R4фото

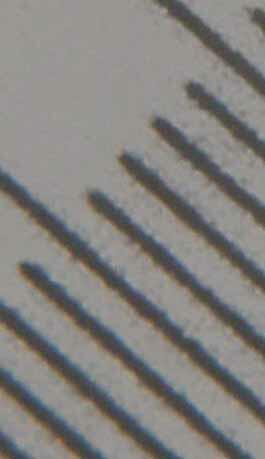

Щелкнув по фрагменту мышью, можно увидеть исходный снимок целиком. Размер файла 1,86 МБ.

Хотя у этой камеры и нет специального режима «Панорама», но панорамы можно сшить очень даже хорошие.Панорама

При щелчке мышью по миниатюре можно увидеть 50% (3923×655 пикселей, 222 КБ) от исходного изображения.

Собственно, для подобной камеры впечатление от снимков важнее, чем результаты объективных тестов и технические характеристики, поэтому стоит щелкнуть по миниатюре мышью, чтобы рассмотреть исходное изображение в деталях и решить, нравится оно вам или нет. Аналогично стоит присмотреться и к корпусу камеры — все же это «имиджевая» камера, и важно представить, насколько это « украшение» вам идет.

Фото

фотофото

Камера предоставлена фирмой ТЕЛЕ-СЕРВИС МС





30 октября 2002 Г.
